MANUALE UTENTE DFG 2631M NX EU INDESIT

Posizionamento e livellamento

Collegamenti idraulici ed elettrici

Avvertenze per il primo lavaggio

Dati tecnici

Descrizione dell'apparecchio, 4

Vista d'insieme

Pannello comandi

Caricare cestelli, 5

Cestello inferiore

Cestello delle posate

Cestello superiore

Avvioeutilizzato,6-7

Avviare la lavastoviglie

Caricare il detersivo

Opzioni di lavaggio

Programmi, 8

Tabella dei programmi

Brillantante e sale rigenerante, 9

Caricare il brillantante

Caricare il sale rigenerante

Manutenzione e cura, 10

Escludere acquae corrente elettrica

Pulire la lavastoviglie

Evitare icattivi odori

Pulire gli irroratori

Pulizia filtro entrata acqua

Pulire i filtri

Se ci si assenta per lunghi periodi

Precauzioni e consigli, 11

Sicurezza generale

Smaltimento

Risparmiare rispettare l'ambiente

Anomalie erimedi, 12

A É importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio.

A Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

In caso di trasloco tenere l'apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore.

A Questo appearecchio è progettato per l'uso domestico o per applicazioni simili, ad esempio:

• aree adibite a cucina per il personale in negozi, uffici ed altri ambienti di lavoro;

-case coloniche;
- utilizzato da parte di clienti in hotel, motel ed altri ambienti di tipo residenziale;
- bed and breakfast.

Posizionamento e livellamento

1. Disimballare l'apparecchio e controllare che non abbia subito danni durante il trasporto.
   Se fosse danneggiato non collegarlo e contattare il rivenditore.
2. Sistemare la lavastoviglie facendo adeire i bianchi o lo schienale ai mobili adiacenti o alla parete. L'apparecchio cui anche essere incassato sotto a un piano di lavoro continuo (vedi foglio di Montaggio).
3. Posizioneare la lavastoviglie su un pavimento piano e rigido. Compensare le irregularità svitando o avvitando i piedini anteriori finché l'apparecchio non sua orizzontale. Un accurato livellamento da stabilità ed evita vibrazioni, rumori e spostamenti.
4. Per regolare l'altezza del piedino posteriore, agire sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a bocca esagonale aperture 8mm . girando in senso orario per augmentare l'altezza e in senso antiorario per diminuirla. (vedere foglio istruzioni incasso allegato alla documentazione)

Collegamenti idraulici ed elettrici

L'adattamento degli impianti elettrici e idraulici per l'installazione deve essere eseguito solo da personale qualificato.
A La lavastoviglie non deve appoggiare sui tubi o sul cavo di alimentazione elettrica.
A L'apparecchio deve essere collegato alla rete di distribuzione dell'acqua utilizzando tubi nuovi. Non riutilizzare i vecchi tubi.

I tubi di carico e di scarico dell'acqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire una migliorie installmente.

Collegamento del tubo di carico dell'acqua

• A una presa d'acqua fredda: avvitare bene il tubo di carico a un rubinetto con bocca filettata da 3/4 gas; prima di avvitare, far scorrere l'acqua finché non sia limpida affinché le eventuali impurità non intasino l'apparecchio.
• A una presa d'acqua calda: nel caso di impianto centralizzato di termosifoni, la lavastoviglie più essere alimentata con acqua calda di rete perché non superi la temperatura di 60^ .

Avvitre il tubo al rubinetto come descripto per la presa d'acqua fredda.

A Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un lavoro specializzato o a un technician autorizzato (vedi Assistenza).
La pressione dell'acqua deve essere compresa nei valori riportati alla tabella Dati tecnici (vedi a lato).
A Fare attenuation che nel tubo non ci siano né piegheh né strozzature.

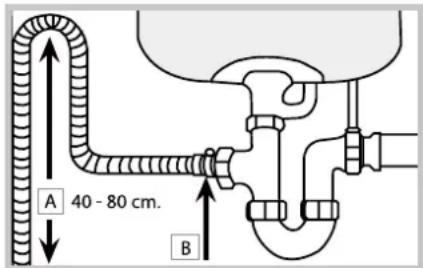

Collegamento del tubo di scarico dell'accua

collegare il tubo di scarico,enza piegarlo,a una conduttura di scarico con diametro minimo di 4cm

Il tubo di scarico deve essere ad un'altezza compresa tra 40 e 80 cm. dal pavimento o piano d'appoggio della lavastoviglie (A).

Prima di collegare il tubo di scarico dell'acqua al sifone del lavandino, rimuovere il tappo di plastica (B).

Sicurezza antiallagamento

Per garantire che non si generino allagamenti, la lavastoviglie:

• è dotata di un sistema che interrompe l'ingresso dell'acqua nel caso di anomalie o di perdite dall'interno.

Alcuni modelli sono dotati di un dispositivo supplementare di sicurezza New Acqua Stop*, che garantisce l'antiallagamentoanche in caso di rottura del tubo di alimentazione.

ATTENZIONE: TENSION PERICOLOSA!

Il tubo di carico dell'acqua, non delve in nessun caso,\ essere tagliato in quanto contiene parti sotto tensione.

• Presente solo su alcuni modelli.

Collegamento elettrico

Prima di insere la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua a norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche sulla controporta (vedi capitolo Descrizione della lavastoviglie);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche sulla controporta;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un technician autorizzato (vedi Assistenza); non usare prolonghe o prese multiple.

Ad apparentecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere disponibile raggiungibili.
A Il cavo non deve subire piegature o compressioni.
A Se il cavo di alimentazione è danneggiato, delve essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenir agli rischio. (Vedi Assistenza)
A L'Azienda declina agli responsabilità qualora queste norme non vengano rispetto.

Striscia anticondensa*

Dopo aver incassato la lavastoviglie après la porta e incollare la striscia adesiva trasparente sotto al ripiano in legno per proteggerlo alla eventuale condensa.

Avvertenze per il primo lavaggio

Dopo l'installatione, immediatamente prima del primo lavaggio, riempire complemente d'acqua il serbatoio del sale e solo dopo aggiungere circa 1 Kg di sale (vedi capitolo Brillantante e sale rigenerante): è normale che l'acqua trabocchi. Selezionare il grado di durezza dell'acqua (vedi Tabella Durezza, capitolo Brillantante e sale rigenerante). Dop o il caricamento del sale la spia MANCANZA SALE* si spegne.

A Il mancato riempimento del contentatore del sale, cui provocare il danneggiamento del dolcificatore dell'acqua e dell'elemento riscaldante.

Dati Tecnici
Dimensioni	Larghezza cm. 60Altezza cm. 85Profondità cm. 60
Capacità	14 coperti standard
Pressione acquaalimentazione	0,05 ÷ 1MPa (0,5 ÷ 10 bar)7,25 - 145 psi
Tensionedi alimentazione	vedi targhetta caratteristiche
Potenza totaleassorbita	vedi targhetta caratteristiche
Fusibile	vedi targhetta caratteristiche
CE	Questa apparecchiatura è conforme alle seguenti Direttable Comunitarie:-2006/95/EC (Bassa Tensione)-2004/108/EC (CompatibilitàElettromagnetica)-2005/32/EC (Comm. Reg.1275/2008) (Ecodesign)-97/17/EC (Etichettatura)-2002/96/EC (Smaltimento)

ECODESIGN REGULATION

Il ciclo di lavaggio ECO è il programma standard a cui si riferiscono i dati dell'etichetta energetica; quello ciclo è adatto a lavare stoviglie normalmente sporche ed è il programma più efficente in termini di consumo energetico e di acqua per quello tipo di stoviglie. Per consumare di meno usa la lavastoviglie a piano carico.

Consumi di stand-by: Consumo di left-on mode: 3 W - consumo di off mode: 1,3 W

Tabella con consumi per i cicl principali

	Condizioni standard*			Condizioni ** utente
	Consumo Energia (KWh/ciclo)	Consumo di acqua (l/ciclo)	Durata (min/ciclo)	Consumo Energia (KWh/ciclo)	Consumo di acqua (l/ciclo)	Durata (min/ciclo)
INTENSIVO	1,65	16	150	1,45	15	135
NORMALE	1,35	16	120	1,20	15	110

*I dati del programma sono valori di misura di lavoratorio ricavati secondo la norma europea EN 50242.
** I dati sono ricavati effettuando delle misure in condizioni di utilizzo e di carico stoviglie utente.

Descrizione dell'apparecchio

IT

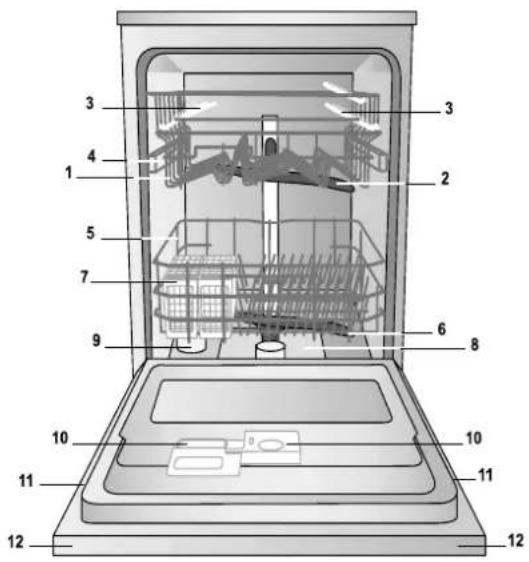

Vista d'insieme

1. Cestello superiore
2. Irroratore superiore
3. Ribaltine
4. Regolatore altezza cestello
5. Cestello inferiore
6. Irroratore inferiore
7. Cestello posate
8. Filtrlo lavaggio
9. Serbatoio sale
10. Vaschette detersivo e serbatoio brillantante
11. Targhetta caratteristica
12. Pannello comandi***

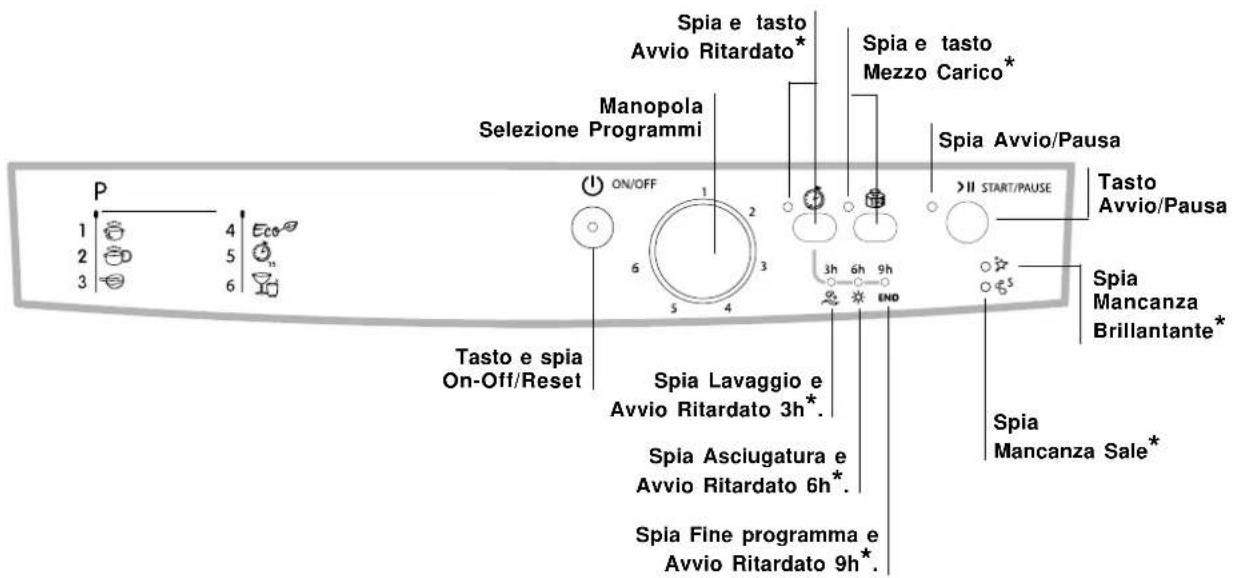

Pannello comandi

*** Solo sui modelli ad incasso totale

• Presente solo su alcuni modelli.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

A Prima di caricare i cesti, eliminare delle stoviglie i residui di cibo e vuotare bicchieri e coppe dei liquidi rimasti. Dopo aver caricato, controllare che gli irroratori ruotino liberamente.

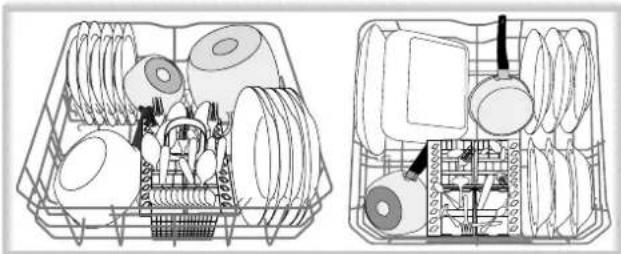

Cesto inferiore e cestino posate

Il cesto inferiore più contenere pentole, coperchi, piatti, insalatiere, posate ecc..Piatti e coperchi grani vanno sistemati di preferenza ai lati del cesto.

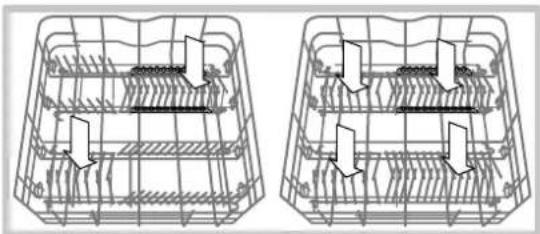

Alcuni modelli di lavastoviglia, dispongono di settori reclinabili*, gli stessi si possono usare in posizione verticale per la sistematiche dei piatti oppure in posizione orizzontale per sistemare pentole, insalatiere e padelle.

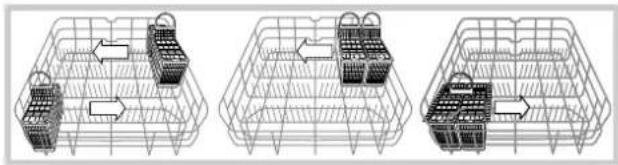

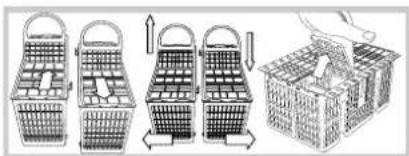

Il cestino delle posate più essere di tipo diverso, scomponibile o non scomponibile a seconda dei modelli di lavastoviglie. Il cesti non scomponibile deve essere positizzato solo nella parte anteriore del cesto inferiore.

Entrambi sono muniti di griglie superiore per una migliorare disposizione delle posate.

A I coltelli e gli utensili con punte taglienti devono essere sistemati nel cestino delle posate con le punte rivolte verso il basso o sistemati sulle ribaltine del cesto superiore in posizione orizzontale.

• Presente solo in alcuni modelli. Variabili per numero e posizione.

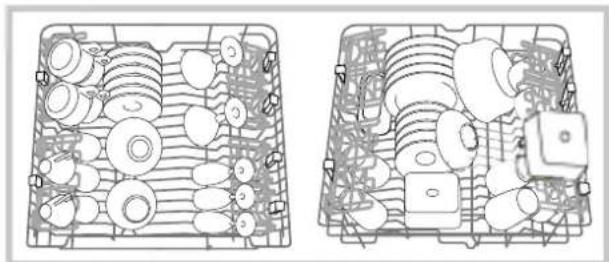

Cesto superiore

Caricare stoviglie delicate e leggere: bicchieri, tazze, piattini, insalatiereasse.

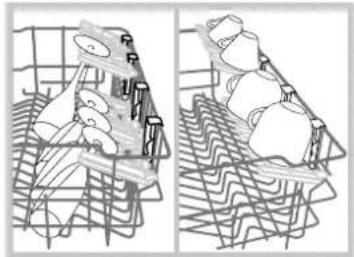

Ribaltine a posizione variabile

Le ribaltine sono
posizionabili su due
altezze differenti per
ottimizzare la
disposizione delle
stoviglie nell'ospazio del
cesto. I calici possono
essere positonati
stabilmente alle ribaltine,
inserendo lo stelo del

bicchiere nelle apposite asole.

Regolare l'altezza del cesto superiore

Per agevolare la sistematicione delle stoviglie, è possibile系統are il cesto superiore in posizione alta o bassa.

A E' preferibile regolare l'altezza del cesto superiore a CESTO VUOTO.

Non sollevare o abbassare MAI il cesto su un solo lato.

Apire i fermi delle guidel cesto a destra e a sinistra ed estrarre il cesto; sistemarlo in alto o in basso, farlo scivolare lungo le guide fino a far entrare anche le rotelle anteriori e chiudere i fermi (vedi figura).

Se il cesto è dotato di maniglie Dual Space* (vedi figura), estrarre il cesto superiore a fine corsa, impugnare le maniglie ai lati del cesto e muovero verso l'alto o verso il basso; lasciare ricadere il cesto accompagnandolo.

Stoviglie non adatte al lavaggio in lavastoviglie

• Oggetti di legno, con impugnatura in legno o in corno o con parti incollate.
• Oggetti di alluminio, rame, ottone, peltro o stagno.
• Stoviglie di plastica non termoresistente.
• Porcellane antiche o dipinte a mano.
• Argenteria antica. L'argenteria non antica può,invece essere lavata con un programma delicato e accertandosi che non sia a contatto con altri metalli.

A Si consiglia l'utilizzo di stoviglie idonee al lavaggio in lavastoviglie.

Avviare la lavastoviglie

1. Apriere il rubinetto dell'acqua.
2. Premere il tasto ON-OFF: tutte le spie presenti sul pannello comandi si illuminano per alcuni secondi.
3. Aprire la porta e dosare il detersivo (vedi除去).
4. Caricare i cestelli (vedi Caricare i cestelli) e chiudere la porta.
5. Selezionare il programma ruotando la manopola SELEZIONE PROGRAMMA in senso orario: far coincidere la taccà sulla manopola con il numero o il symbolo del programma. La spia relativa al tasto AVVIO/PAUSA pulsa.
6. Selezionare le opzioni di lavaggio* (vedi a lato).
7. Avviare premendo il tasto AVVIO, la spia smette di pulsare e diventa a luce fissa. L'accensione della spia relativa al lavaggio avvisa dell'inizio del programma.
8. Alla fine del programma si illumina la spia FINE (luce fissa). Spagnere l'apparecchio premendo il tasto ON-OFF, chiudere il rubinetto dell'acqua e staccare la spina alla presa di corrente.

9. Aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cestelli iniziando da quello inferiore.

10. Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzato, la macchina si spegne automaticamente.

Modificare un programma in corso

Se si è selezionato un programma sbagliato è possibile modificarlo, perché appena iniziato: a lavaggio avviato, per cancellare ciclo di lavaggio spegnere la macchina con una pressione prolungata del tasto ON/OFF/Reset, riaccenderla con lo stesso tasto e selezionare nuovamente programmà e opzioni desiderati.

Aggiungere alte stoviglie

Premere il tasto Avvio/Pausa, (la luce del tasto pulsa) Aprire la porta facendo attenzione alla fuoriuscita di vapore e inserire le stoviglie. Premere il tasto Avvio/Pausa (luce fissa): il ciclo riprende.

Premendo il tasto Avvio/Pausa per mettere in pausa la macchina, si interrompe sua il programma sua l'Avvio Ritardato se impostato.

In esta fase non si può essere il programma.

Interruzioni accidentali

Se durante il lavaggio si après la porta o si verifica un'interruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce.

Caricare il detersivo

Il buon risultato del lavaggio dipendeanche dal corretto dosaggio del detersivo, eccedendo non si lava in modo più efficace e si inquina l'ambiente.

Utilizzare solo detersivo per lavastoviglie.
NON UTILIZZARE detergenti per lavaggio a mano.
A Un utilizzato eccessivo di detersivo cui lasciare residui di schiuma a fine ciclo.
A L'utilizzo delle pastiglie è consigliato solo nei modelli dove è presente l'opzione PASTIGLIE MULTIFUNZIONE.
A Le migliorari prestazioni di lavaggio ed asciugatura, si ottengono solo con l'utilizzo di detersivo in polvere, brillante liquido e sale.

vaschetta A: Detersivo per lavaggio

vaschetta B: Detersivo per prelimavaggio

1. Aprire il coperchio C premendo il pulsante D.

2. Dosare il detersivo consultando la Tabella dei programmi:

3. in polvere: vaschette A e B.

4. pastiglie: quando il programma ne richiede 1, metterla nella vaschetta A e chiudere il coperchio; quando ne richiede 2, mettere la

seconda sul fondo della vasca.

1. Eliminare i residui di detersivo dai bordi della vaschetta e chiudere il coperchio fino allo scatto.

Opzioni di lavaggio

Le OPZIONI possono essere impostate, modificare o azzerate solo dopo aver scelto il programma di lavaggio e prima di aver premuto il tasto Avvio/Pausa.

Possono ossere selezionate solo le opzioni compatibili al tipo di programma scelto. Se un'opzione non è compatible con il programma selezionato, (vedi tabella programmi) il led relativo lampeggia velocemente 3 volte.

Se viene selezionata un'opzione incompatibile con un'opzione o un programma di lavaggio precedentamente impostati, l'opzione non compatibile lampeggia 3 volte e si spelgnè, nelle rimane accesa l'ultima impostazione scelta.

Per de selezionare un'opzione erroneamente, a postata, premere di nuovo sul tasto corrispondente.

Avvio ritardato

É possible posticipare di 3,6 o9 ore l'avvio del programma: 1:Dopo aver selezionato il programma di lavaggio desiderato ed altre eventuali opzioni, premere il tasto AVVIO RITARDATO: la spia si illumina.
2: Selezionare l'avvio desiderato premendo in successione il tasto dell'Avvio ritardato, le spie del lavaggio (3 ore), asciugatura (6 ore) e fine (9 ore) si illumineranno in successione.
Con un'ulteriore pressione del tasto Avvio Ritardato, si deseleziona l'opzione e la spia si spelgne.
3. A selezione avvenuta, premendo il tasto Avvio/Pausa avr a inizio il conto alla rovescia, il ritardo selezionato lampeggia ed il tasto Avvio/Pausa smette di pulsare (luce fissa).
3. A tempo scaduto la spia dell'AVVIO RITARDATO si spegne, e il programma si avvia.

Non è possibile impostare l'Avvio Ritardato a ciclo di viato.

Mezzo carico

Se le stoviglie sono poche, si può effettuare il mezzo carico risparmiando acqua, energia e detersivo. Selezionare il programma, premere il tasto MEZZO CARlCO: la spia si illumina.

Un'ulteriore pressione del tasting MEZZO CARICO deseleziona l'opzione.

Ricordarsi di dimezzare la quantità di detersivo.

E' preferabileutilizzardetersivo in polvere.

Questa opzione non è disponibile con il programma: la codido.

Tabella Opzioni	A	B
	Avvio Ritardato	Mezzo Carico
1. Intensivo	Si	Si
2. Normale	Si	Si
3. Ammollo	Si	Si
4. Eco	Si	Si
5. Rapido	Si	No
6. Delicati	Si	Si

A Se le stoviglie sono peu sporche o sono state sciacquate precedentemente molto l'acqua, ridurre sensibilmente la dose del detersivo.
AII numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

Indicazioni per la scelta dei programmi	Programma	Detersivo(A) = vaschetta A(B) = vaschetta B			Asciugatura	Opzioni	Durata delprogramma(tolleranza±10%)Hrs. Min.
		polvere	liquido	pastiglie
Stoviglia e pentole molto sporche (da non usare per peszi delicati).	1. Intensivo	35 g (A)	35 ml (A)	1 (A)	Si	A-B	2:25'
Stoviglia e pentole normalmente sporche. Programma standard giornaliero.	2. Normale	29 g (A)6 g (B)	29 ml (A)6 ml (B)	1 (A)	Si	A-B	1:50'
Lavaggio preliminare in attesa di completare il carico al pasto successivo.	3. Ammollo	No	No	No	No	A-B	0:08'
Lavaggio ecologico a bassi consumi energetici, adatto a stoviglia e pentole.	4. Eco*	29 g (A)6 g (B)	29 ml (A)6 ml (B)	1 (A)	Si	A-B	2:55'
Cilio economico e veloced da utilizzare per stoviglia molto sporche, subito fatto l'uso. (2 piatti +2 bicchieri +4 posate+1 pentola + 1 padellino) 5. Rapido	35	25 g (A)	25 ml (A)	1 (A)	No	A	0:35'
Cilio economico e veloced per stoviglia delicate, più sensibili alle alte temperature, subito fatto l'uso. (calici nel cesto superiore + piatti delicati nel cesto inferiore).	6. Delicati	35 g (A)	35 ml (A)	1 (A)	Si	A-B	1:30'

Note:

le miglior i prestazioni dei programmi "Rapido", si ottengono preferibilmente rispetto il numero di coperti specificati.

• Il programma Eco, rispetta la norma EN-50242, dura più a lungo rispetto ad altri programmi ma presenta un minor consumo di energia ed in più è rispettoso con l'ambiente.

Note per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all'indirizzo: [e-mail]

Per facilitare il dosaggio del detersivo è bene sapere che:

1 cucchiaio da cucina = 15 gr. di polvere = 15 ml di liquido circa - 1 cucchiaio da cucina = 5 gr. di polvere = 5 ml di liquido circa

Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale nè detersivi per il lavaggio a mano.
Seguire leindicazioni riportate sulla confezione.
A Se si usa un prodotto multifunzione, non è necessario aggiuungere brillante, si consiglia invece di aggiuungere sale, specle se l'acqua è dura o molto dura. Seguire leindicazioni riportate sulla confezione.
Non aggiangendo ne sale né brillante ènormale che le spie MANCANZA SALE eMANCANZA BRILLANTANTE rimangano accese.

Caricare il brillantante

Il brillante facilità l'asciugatura delle stoviglie facendo scivolare l'acqua alla superficie, casi che non rimangano striature o macchie.

• quando sul pannello si accende la spia MANCANZA BRILLANTANTE*

1. Apire il serbatoio ruotando il tappo (G) in senso antiorario.
2. Versare il brillante evitando che fuoriesca. Se accade, pulire subito con un panno asciutto.
3. Riavvitare il tappo.

Non versare MAI il brillantante direttamente all'interno dellaVASCA.

Regalore la dose di brillantante

Se non si è soddisfatti del risultato dell'asciugatura, è possibile regolare la dose di brillante. Con un cacciavite girare il regolatore (F) scegliendo tra 6 positioni (la regolazione di fabbrica è sul 4):

• se sulle stoviglie ci sono striature, girare verso i numeroi bassi (1-3).
• se ci sono gocce d'acqua o macchie di calcare girare verso i numeroiti (4-6).

Impostazione durezza dell'acqua

Ogni lavastoviglie è corredata di un dolcificatore dell'acqua che, utilizzato del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare per il lavaggio delle stoviglie.

Questa lavastoviglie, consente una regolazione che riduce l'inquinamento ed ottimizza le prestazioni di lavaggio in funzione della durezza dell'acqua. Il dato è reperibile presso l'Enterogatore dell'acqua potabile.

• Spagnere la macchina con il tasto ON/OFF e aprire la porta.
• Posizione la manopola SELEZIONE PROGRAMMA prima sul 5^ programmà ed in successe sul 1^ programmà e nuovamente sul 5^ .
• Premere il tasto ON/OFF, le spie delle fasi ciclo lampeggiano; ora è possibile selezionale il livello di durezza. Ad agli programma corrisponde un livello di durezza:

Es: 1^ programma, livello durezza 1

2^ programmà, livello durezza 2 ecc..ecc... fino ad un massimo di 5^ livelli.
(II decalcificatore è impostato alla fabbrica sul livello 3).
- Per uscire alla funzione attendere alcuni secondi o premere un tasto delle opzioni* o specnere la macchina con il tasto ON/ OFF.

Se si utilizzato le pastiglie multifunzione, riempire comunque il serbatoio del sale.

Tabella Durezze Acqua				Autonomia media** contentitore sale
livello	°dH	°fH	mmol/l	mesi
1	0 - 6 0 -	10 0 - 1		7 mesi
2	6 - 11 11	- 20 1,1	- 2	5 mesi
3	12 - 17 21	- 30 2,1	- 3	3 mesi
4	17 - 34 31	- 60 3,1	- 6	2 mesi
5*	34 - 50	61 - 90	6,1 - 9	2/3 settimane
Da 0°f a 10°f si consiglia di non utilizzato sale. * con impostazione 5 la durata può prolongarsi. ** con 1 lavaggio al giorno

(^ dH)= durezza in gradi tedeschi - ^ fH = durezza in gradi francesi - mmol/l = millimol/litro)

Caricare il sale rigenerante

Per avere buoni risultati di lavaggio è indispensableere verificare che il serbatoio del sale non sia mai vuoto. Il sale rigenerante elimina il calcare dall'acqua, evitando che si depositi sulstoviglie. Il serbatoio del sale è quello nella parte inferiore della lavastoviglie (vedi Descrizione) e va riempito:

• quando il galleggiante verde * non è visible osservando il tappo del sale;
• quando sul pannello si accende la spia MANCANZA SALE *;

1. Estrarre il cesto inferiore e svitare il tappo del serbatoio in senso antiorario.
2. Solo per il primo utilizzato: riempire il serbatoio di acqua fino al bordo.
3. Posizione l'imbuto* (vedi figura) e riempire il serbatoio di sale fino al bordo

(circa 1 kg); è normale che trabocchi un po' d'acqua.

1. Togliere l'imbuto, eliminare i residui di sale dall'imbocco; sciacquare il tappo sotto l'acqua corrente prima di avvitarlo, disponendolo a testa in giu e facendo defluire l'acqua dalle quattro fissure disposte a stella nella parte inferiore del tappo. (tappo con galleggiante verde)

E' consigliabile effettuare questa operazione ad agli caricamento del sale.

Chiudere bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolcificatore).

A. Quando si rende necessario, caricare il sale prima di un ciclo di lavaggio in modo da eliminare la soluzione saliva traboccata dal contentatore del sale.

• Presente solo su alcuni modelli.

IT

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio per eliminare il pericolò di perdite.
• Staccare la spina alla presa di corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

• La superficie esterna e il pannello di controllo sono essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi o abrasivi.
• LaVASCA interna poudessere pulita da eventuali macchie con un panno imbevuto di acqua e poco aceto.

Evitare icattivi odori

• Lasciare sempre socchiusa la porta per evitare il ristagno di umidità.
• Pulire regolarmente le guarnizioni perimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviterannoosi ristagni di cibo, principali responsabili del cattivo odore.

Pulire gli irroratori

Può sucedere che residui di cibo si attacchino agli irroratori e ostruiscano i fori da cui esce l'acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico.

I due irroratori, sono entrambi smontabili.

Per smontare l'irroratore superiore, occorre svitare girando in senso antiorario la ghiera di plastica.L'irroratore superiore, va rimontato con la parte con il maggior numero di fori rivolta verso l'alto.

L'irroratore inferiore si smonta facendo pressione sulle linguette poste ai lati e tirandolo verso l'alto.

Pulizia del filtro entrata acqua*

Se i tubi dell'acqua sono nuovi o sono rimasti per lungo tempo inattivi, prima di fare l'allacciamento, far scorrere l'acqua fino a che diventi limpida e sua priva di impurità. Senza esta precauzione, c'è il rischio che il punto dove entra l'acqua si intasi, danneggiando la lavastoviglie.

Periodicamente, pulire il filtro entrata acqua posizionato all'uscita del rubinetto.

• Chiudere il rubinetto dell'acqua.
• Svitare l'estremità del tubo di carico acqua, togliere il filtrato e pulirlo delicatamente quello un getto di acqua corrente.
• Inserire nuovamente il filtro e avvitare il tubo.

Pullre I filtrIPullre I filtrI

Il gruppo filtrante è formato da tre filtri che puliscono l'acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli.

A Pulire i filtri con regolarita.

La lavastoviglie non deve essere usata alla filtri o conhetto sganciato.

• Dopo alcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguendo le istruzioni/DDsro Riportate:
• ruotare in senso antiorario il filtrolo cilindrico C ed estrarlo (fig. 1).
• Estrarre il bicchiere filtrlo B facendo una leggera pressione sulle alette laterali (Fig. 2);
• Sfilare il piatto filtro inox A. (fig. 3).
• Ispezionare il pozzetto ed eliminare eventuali residui di cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolare di colore nero) (fig.4).

Dopo la pulizia dei filtri, rimontare il gruppo filtrante e ricollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie.

Se ci si assenta per lunghi periodi

• Staccare i collegamenti elettrici e chiudere il rubinetto dell'acqua.
• Lasciare socchiusa la porta.
• Al rientro, fare un lavaggio a vuoto.
• Presente solo su alcuni modelli.

L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo elettrodomestico non può essere usato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, a meno che non venga loro fornita supervisione o struzioni riguardanti l'uso da una persona responsable della loro sicurezza.
• É nécessaria la supervisione di un adulto per evitare che i bambini giochno con l'elettrodomestico.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio deve essere usato per il lavaggio delle stoviglia a uso domestico, solo da persona adulte e secondo le istruzioni riportate in quello libretto.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
  Non toccare la lavastoviglie a piedi nudi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
• É necessario chiudere il rubinetto dell'acqua e staccare la spina alla presa della corrente prima di effettuare operazioni di pulizia e manutenzione.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
  Non toccare mai la resistenza.
  Non appoggiarsi o sedersi sulla porta aperta: l'apparecchio potrebberibaltarsi.
• La porta non deve essere tenuta nella posizione aperta perché più rappresentare il pericolo di inciampare.
• Tenere il detersivo e il brillantante fuori alla portata dei bambini.
  Gli imballaggi non sono giocattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di racolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

Risparmiare acqua ed energia

• Avviare la lavastoviglie solo a piano carico. In attesa che la macchina sia piena, prevenir i cattivi odori con il ciclo Ammollo (vedi Programmi).

• Selezionare un programma adatto al tipo di stoviglie e al grado di sporco consultando la Tabella dei programmi: - per stoviglie normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua.

• se il carico è ridotto attivare l'opzione Mezzo carico* (vedi Avvio e utilizzato).

• Se il proprio contratto di erogazione dell'energia elettrica prevede fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. L'opzione Avvio ridardato* (vedi Avvio e utilizzato) cui aiotare a organizzare i lavaggi in tal senso.

Detersivienza fosfati, sensa cloro e contententi enzimi

• Si consiglia vivamente di usare i detersivi nella fosfati e essere cloro che sono i più indicati per la tutela dell'ambiente.
• Gli enzimi sviluppano un'azione particolarmente efficace con temperature prossime ai 50^ , per cui con i detersivi con enzimi si possono impostare lavaggi a basso temperature e ottenere gli stessi risultati che si avrebbero a 65^ .

• Dosare bene il detersivo in base alle indicazioni del produttore, alla durezza dell'acqua, al grado di sporco e alla quantità di stoviglie per evitare sprechi. Pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura.

• Presente solo su alcuni modelli.

Può accadere che l'apparecchio non funzioni. Prima di Telefonare all'Assistenza controllare che non si tratti di un problema fácilmente risolvibile aiutandosi con il seguente elenco.

Qualora il problema persista chiamare il Servizio Assistenza Tecnico Autorizzato:Numero Unico Nazionale 199.199.199 (costo massimo al minuto per chiamate da rete fissa Euro 0,1426).

Anomalie: Possibili cause / Soluzione:
La lavastoviglie non parte o non risponde ai comandi	• Specnere la macchina con il tasto ON/OFF, riaccendere dopo un minuto circa e reimpostare il programma.La spina non è ben inserita nella presa di corrente.La porta della lavastoviglie non è ben chiusa.
La porta non si chiude	• La serratura è scattata; spingere energeticamente la porta sono a sentire il "clack".
La lavastoviglie non scarica acqua.	• Il programma non è ancora terminato.LI tubo di scarico dell'acqua è piegato (vedi Installazione).Lo scarico del lavello è ostruito.II filtrò è intasato da residui di cibo.
La lavastoviglie fa rumore.	• Le stoviglie sbattono tra loro o contro gli irroratori.Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzato).
Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.	• Manca il sale rigenerante o la sua regolazione non è adeguata alla durezza dell'acqua (vedi Brilliantante e sale).II tappo del serbatoio del sale non è chiuso bene.II brillantante è esaurito o il dosaggio è insufficiente.
Su stoviglie e bicchieri ci sono striature o sfumature bluastre.	• Il dosaggio del brillantante è effecssivo.
Le stoviglie sono meno asciutte.	• è stato selezionato un programmaenza asciugatura.II brillantante è esaurito o il dosaggio è insufficiente (vedi Brilliantante e sale).La regolazione del brillantante non è adeguata.Le stoviglie sono in materia antiaderente o in plastica.
Le stoviglie non sono pulite.	• I cestelli sono troppo carichi (vedi Caricare i cestelli).Le stoviglie non sono sistmate bene.Gli irratori non sono liberi di ruotare.II programma di lavaggio è troppo blando (vedi Programmi).Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzato).II tappo del brillantante non è stato chiuso correttamente.II filtrò è sporco o intasato (vedi Manutenzione e cura).Manca il sale rigenerante (vedi Brilliantante e sale).
La lavastoviglie non carica acqua - Allarme rubinetto chiuso.(si sentono dei brevi bip)*(lampeggiano velocamente le spie Asciugatura e Fine).	• Manca l'acqua nella rete idrica.II tubo di carico dell'acqua è piegato (vedi Installazione).Apree il rubinetto e l'apparecchio si avvia molto pochi minuti.L'apparecchio si è bloccato perché non è intervenuti al suono dei bip*.Spagnere la macchina con il tasto ON/OFF,apurire il rubinetto e molto 20 secondi riaccendere premendo lo stesso tasto. Riprogrammare la macchina e riavviare.
Allarme al tubo di carico dell'acqua/Filtrino entrata acqua intasato.(lampeggiano velocamente le spie: Lavaggio, Asciugatura e Fine)	• Specnere la macchina premendo il tasto ON/OFF. Chiodere il rubinetto dell'acqua per evitare allagamenti, staccare la spina della corrente.Controllare che il filtrò entrata acqua non sia intasato da impurità.(vedere capitolo "Manutenzione e Cura")

• Presente solo su alcuni modelli.

EN

English, 13

Contents

Installation, 14-15
