CP65SG1 HA - Cucina HOTPOINT-ARISTON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cucina a gas
Marca	Hotpoint-Ariston
Modello	CP65SG1 HA
Dimensioni del forno (AxLxP)	31 x 43,5 x 43,5 cm
Volume del forno	58 litri
Bruciatori	4 bruciatori: Rapido (3,00 kW), Semi-rapido (1,65 kW), Ausiliario (1,00 kW), Tripla Corona (3,25 kW)
Bruciatore del forno	2,60 kW
Griglia	Elettrica a infrarossi
Girello	Incluso
Accensione	Elettronica integrata nelle manopole
Sicurezza	Dispositivo di sicurezza fiamma su tutti i bruciatori
Alimentazione elettrica	230 V ~ 50 Hz (vedi targhetta)
Alimentazione gas	Gas naturale o GPL (adattabile)
Timer	Meccanico (suoneria)
Illuminazione forno	Lampada 25 W (attacco E14)
Materiale	Smalto e acciaio inox
Pulizia	Pulizia manuale con spugna e detergente delicato
Manutenzione rubinetti gas	Da tecnico autorizzato
Indice di riparabilità	Non specificato

Domande frequenti - CP65SG1 HA HOTPOINT-ARISTON

Come accendere un bruciatore del piano cottura?

Premere il pulsante del bruciatore corrispondente e ruotarlo in senso antiorario fino al simbolo della fiamma grande. L'accensione elettronica si attiva premendo a fondo. Tenere premuto per 2-3 secondi per attivare la sicurezza fiamma.

Cosa fare se il bruciatore si spegne dopo aver rilasciato il pulsante?

Potrebbe trattarsi di un problema del termocoppia. Riprovare tenendo premuto il pulsante più a lungo (fino a 6 secondi per il forno). Se il problema persiste, verificare che il bruciatore sia asciutto e che i fori non siano ostruiti.

Come adattare la cucina a un altro tipo di gas?

Sostituire gli iniettori dei bruciatori con quelli adatti al nuovo gas (vedi tabella delle caratteristiche). Regolare anche i minimi dei bruciatori. Questa operazione deve essere eseguita da un professionista.

Qual è la temperatura massima del forno?

Il forno può raggiungere 275°C (posizione 8). Le posizioni intermedie vanno da 150°C (posizione 1) a 275°C.

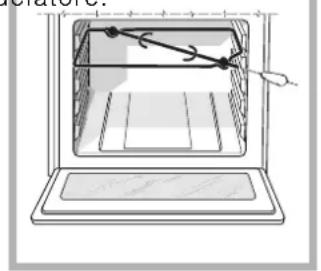

Come usare il girarrosto?

Posizionare la leccarda sul primo gradino, installare il supporto del girarrosto sul 3° gradino, inserire lo spiedo nell'attacco sul fondo del forno, quindi ruotare la manopola del forno sulla posizione griglia. Il motore gira finché la griglia è accesa.

Come pulire i bruciatori del piano cottura?

Le griglie, cappelli e corone sono rimovibili. Lavarli con acqua calda e un detergente non abrasivo. Assicurarsi che siano perfettamente asciutti prima di rimontarli.

Come sostituire la lampadina del forno?

Scollegare l'apparecchio, rimuovere il coperchio in vetro, svitare la lampadina difettosa e sostituirla con una lampadina identica (230 V, 25 W, attacco E14). Rimontare il coperchio e ricollegare.

Cosa fare se il forno non si accende?

Verificare che il gas sia aperto e che l'alimentazione elettrica funzioni. Se l'accensione elettronica non produce scintille, utilizzare l'accensione manuale (fiammifero). Se il problema persiste, contattare il servizio post-vendita.

Quali diametri di pentole utilizzare su ogni bruciatore?

Bruciatore Rapido: 24-26 cm, Semi-rapido: 16-20 cm, Ausiliario: 10-14 cm, Tripla Corona: 24-26 cm. Utilizzare pentole a fondo piatto con coperchio.

Come mantenere le guarnizioni della porta del forno?

Pulire regolarmente le guarnizioni con una spugna umida e sapone neutro. Verificare il loro stato periodicamente. Se danneggiate, farle sostituire da un tecnico autorizzato.

MANUALE UTENTE CP65SG1 HA HOTPOINT-ARISTON

Posizionamento e livellamento

Collegamento elettrico

Collegamento gas

Adattamento a diversi tipi di gas

Dati tecnici

Tabella caratteristica bruciatori e ugelli

Descrizione dell'apparecchio, 7

Vista d'insieme

Pannello di controllo

Avvioutilizzato,8-10

Uso del piano cottura

Uso delorno

Tabella cottura inorno

CP65SG1/HA

CP77SG1/HA

Precauzioni e consigli, 11

Sicurezza generale

Smaltimento

Risparmiare rispettare l'ambiente

Manutenzione e cura, 12

Escludere la corrente elettrica

Pulire l'apparecchio

Manutenzione rubinetti gas

Sostituire la lampadina di illuminazione delorno

Assistenza, 13

Assistenza attiva 7 giorni su 7

IT

! è importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! L'installazione dell'apparecchio va effettuata secondo queste istruzioni da personale qualificato.
! Qualsiasi intervento di regolazione o manutenzione deve essere eseguito con la cucina disinserita dall'impiano elettrico.

Ventilazione dei locali

L'apparecchio può essere installato solo in locali permanentemente ventilati, secondo le norme UNICIG 7129 e 7131 e successivi aggiornamenti in vigore. Nel locale in cui viene installato l'apparecchio deve poter'affuire tanta aria quanta neiene richiesta alla regolare combustione del gas (la portata di aria non deve essere inferiore a 2m^3 /h per kW di potenza installata).

Le prese di immisione aria, protette da griglie, devono averere un condotto di almeno 100~cm^2 di sezione utile ed essere collocate in modo da non poter essere ostruite, neppure parzialmente (vedi figura A).

Tali prese devono essere maggiorate nella misura del 100% - con un minimo di 200~cm^2 - qualora il piano di lavoro dell'apparecchio sia privo del dispositorio di sicurezza per assenza di fiamma e quando I'afflusso dell'aria avviene in maniera indiretta da locali adiacenti (vedi figura B) - parché non siano parti comuni dell'immobile, ambienti con pericolò di incendio o camere da fatto - dotati di un condotto di ventilazione con l'esterno come descririto sopra.

A

Apertura di ventilazione per l'aria comburette

Locale adjicente Locale da ventilare
Maggiorazione della fessura fra porta e pavimento

!Dopo un uso prolongato dell'apparecchio, è consigilabile aprire una finestra o augmentare la velocità di eventuali ventilatori.

Scarico dei fumi della combustione

Lo scarico dei fumi della combustione deve essere assicurato tramite una cappa collegata a un camino a tiraggio naturale di sicura efficienza, oppure mediate un elettroventilatore che entri automaticamente in funzione agli volta che si accende l'apparecchio (vedi figure).

Scarico direttamente Scarico tramite camino o all'esterno canna fumaria ramificata
(riservata agli appearechi di cottura)

! I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano in basso, perché i locali contenti bidoni di GPL devono prevedere aperture verso l'esterno per l'evacuation dal basso di eventuali fughe di gas.

I bidoni di GPL, vuoti o parzialmente pieni, non devono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). Tenere nel locale solo il bidone in utilizzato, lontano da sorgenti di calore (forni, camini, stufe) capaci di portarlo a temperature superiori ai 50^ .

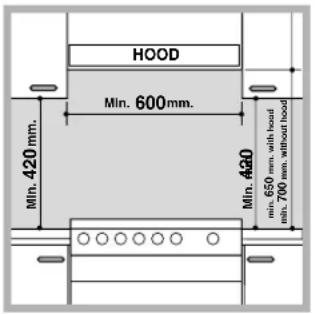

Posizionamento e livellamento

! É possible installare l'apparecchio di bianco a mobili che non superino in altezza il piano di lavoro.

Assicurarsi che la parete a contatto con il retro dell'apparecchio sia di materiale non infiammabile e resistente al calore (T 90^

Per una corretta installazione:

• porre l'apparecchio in cucina, in sala da pranzo o in un monolocale (non in bagno);
• se il piano della cucina è più alto di quello dei mobili, essi devono essere posti ad almeno 600 mm dall'apparecchio;

• se la cucina viene installata sotto un pensile,esso dovrà mantenere una distanza minima dal piano di 420~mm Tale distanza develiessere di 700 mm se i pensili sono infiammabili (vedi figura);

non posizionare tende dietro la cucina o a meno di 200 mm dai loro lati;
- eventuali cappe devono essere installate secondo leindicazioni del relativoblibretto di struzione.

Livellamento

Se è necessario livellare l'apparecchio, avvitare i piedini di regolazione forniti in dotazione nelle apposite sedi poste negli angoli alla base della cucina (vedi figura).

Collegamento elettrico

Montare sul cavo una spina normalizzata per il carico individato nella targhetto caratteristiche posta sull'apparecchio (vedi tabella Dati tecnici). In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme nazionali in vigore (il filo di terra non deve essere interrogatto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperatura ambiente.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato della targhetta caratteristiche;
• la tensione di alimentazione sua compresa nei valori nella targhetta caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.

*Presente solo su alcuni modelli.

! Ad appearecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.
! Il cavo non delve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati.
! L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.

Collegamento gas

Il collegamento alla rete del gas o alla bombola del gas cui è uscua. Il regolato per il tipo di gas con cui è alimentato (vedi etichetta di taratura sul coperchio: in caso contrario vedi除去). Nel caso di alimentazione con gas liquido da bombola, utilizzato regolatori di pressione conformi alle norme UNI EN 12864 e successiviaggiornamenti in vigore. Per facilitare l'allacciamento, l'alimentazione del gas è orientabile lateralmente*: invertire il portagomma per il collegamento con il tappo di chiusura e sostituire la guarnizione di tenuta fornita in dotazione.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e per una magiore durata dell'apparecchio, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella Caratteristiche bruciatori e ugelli (vedi除去).

Allacciamento gas con tubo flessibile in gomma

Verificare che il tubo risponda alle norme UNI-CIG 7140 in vigore. Il diametro interno del tubo deve essere: 8mm per alimentazione con gas liquido; 13 mm per alimentazione con gas metano.

Effettuato l'allciamento assicurarsi che il tubo:

• non sia in nessun punto a contatto con parti che raggiungono temperature superiori a 50^
• non sua soggetti ad alcuno sforzo di trazione e di torsione e non presenti pieghe o strozzature;
• non venga a contatto con corpi taglienti, spigoli vivi, parti mobili e non sia schiacciato;
• sia fácilmente ispezionabile lungo tutto il percorso per poter controllare il suo stato di conservazione;
• abbia una lunghezza inferiore a 1500~mm

• sia ben calzato alle sue due estremita, dove va fissato con fascette di serraggio conformi alle norme UNI-CIG 7141 in vigore.

! Se una o più di queste condizioni non puo essere rispetto tata o se la cucina viene installata secondo le condizioni della classe 2 - sottoclasse 1 (apparecchio incassato tra due mobili), bisogna ricorrere al tubo flessibile in acciaio (vedi除去).

Allacciamo gas con tubo flessibile in acciaio inossidabile a parete continua con attacchi fillettati

Verificare che il tubo sia conforme alle norme UNICIG 9891 e le guarnizioni di tenuta metalliche in alluminio conformi alla UNI 9001-2 o guarnizioni in gomma conformi alla UNI EN 549.

Per mettere in opera il tubo eliminare il portagomma presente sull'apparecchio (il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico).

! Effettuare l'allacciamento in modo che la lunghezza della tubatura non superi 2 metri di estensione massima, e assicurarsi che il tubo non venga a contatto con parti mobili e non sia schiacciato.

Controllo tenuta

A installatione ultimata, controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Adattamento a diversi tipi di gas

É possible adattare l'apparecchio a un tipo di gas diverso da quello per il quale è predisistosto (indicato sull'etichetta di taratura sul coperchio).

Adattamento del piano cottura

Sostituzione degli ugelli dei brucitori del piano:

1. togliere le griglie e sfilare i bruciatori dalle loro sedi;
2. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm (vedi figura), e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella

Caratteristica bruciatoni e ugelli);

1. rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.

Regolazione del minimo dei brucitori del piano:

1. portare il rubinetto sulla posizione di minimo;

2. togliere la manopola e agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino a ottenere una piccola fiamma regolare.

! Nel caso di gas naturale, la vite di regolazione dovra essere svitata in senso antiorario;

1. verificare che, ruotando rapidamente il rubinetto alla posizione di massimo a quale di minimo, non si abbiano spegnimenti del bruciatore.

Ibrucitori del piano non necessitano di regolazione dell'aria primaria.

Adattamento del forno

Sostituzione dell'ugello del bruciatore del forno: 1. aprire la porta del forno completeness;

1. estrarre il fondo forno scorrevole (vedi figura);

1. svitare la vite di fissaggio del bruciatore e rimuovere il bruciatore del forno dopo aver molto la vite V;

1. svitare l'uglio del bruciatore con l'apposita chiave a tubo per ugelli (vedi figura) o con una chiave a tubo di 7 mm e sostituirlo con quello adatto al nuovo tipo di gas (vedi tabella Caratteristica bruciatori e

ugelli).

Regolazione del minimo del bruciatoreorno gas:

1. accendere il bruciatore (vedi Avvio e Utilizzo);
2. portare la manopola sulla posizione di minimo (MIN) dopo averla lasciato per 10 minuti circa in quella di massimo (MAX);
3. togliere la manopola;
4. agire sulla vite di regolazione posta all'esterno dell'astina del termostato (vedi figure) sino a ottenere una piccola fiamma regolare.

! Nel caso di gas naturale, la vite di regolazione dovra essere svitata in senso antiorario.
5. verificare che ruotando rapidamente la manopola dalla posizione MAX a quella MIN o con rapide aperture e chiusure della porta delorno non si abbiano spegnimenti del bruciatore.
! Fare attenuatione ai cavi delle candele e ai tubi delle termocoppie.
Il bruciatore delorno non necessita di regolazione dell'aria primaria.
! Dop la regolazione con un gas diverso da quello di collaudo, sostuire la vecchia etichetta di taratura con quella correspondente al nuovo gas, reperibile presso i Centri Assistenza Tecnica Autorizzata.
! Qualora la pressione del gas sia diversa (o variabile) da quella prevista, è necessario installare sulla tubazione d'ingresso un regolatore di pressione, secondo le norme EN 88-1 e EN88-2 in vigore per i "regolatori per gas canalizzati".

DATI TECHNICI
Dimensioni Forno HxLxP	31x43,5x43,5 cm
Volume	lt. 58
Tensione e frequenza di alimentazione	vedi targhetta caratteristiche
Brucitori	adattabili a tutti i tipi di gas indicatei nella targhetta caratteristiche.
CE	Questa apparecchiatura è conforme alle seguenti Dirette Comunitarie: -2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni -2004/108/CEE del 15/12/04 (Compatibleità Elettromagnetica) e successive modificazioni -93/68/CEE del 22/07/93 e successive modificazioni -2009/142/CEE del 30/11/09 (Gas) e successive modificazioni -2002/96/CE e successive modificazioni.

Tabella caratteristiche bruciatori e ugelli

Tabella 1 Gas liquido Gas naturale

BRUCIATORE	Diametro(mm)	Potenza termica kW (H.s.* )		By-pass 1/100 (mm)	Ugello 1/100 (mm)	Portata * g/h		Ugello 1/100 (mm)	Portata * l/h
.C Rapido	0100	3.00	0.7	40 86 21	8 214 116	286
.B Semirapido	575	1.65	0.4	30 64	120 118	96	157
.A Auxiliario	55	1.00		0.4	30	50	73	71	95
D. Tripla Corona	130	3.25		1.3	57	91	236	232	124
Forno Gas		2.60		0.7	49	78	189	186	113
Pressioni di alimentazione	Nominate (mbar) Minima (mbar) Massima (mbar)						28-30	37
							20	25
							35	45

• A 15°C e 1013 mbar-gas secco
  ** Propano
  P.C.S. = 50.37 MJ/Kg
  *** Butano P.C.S. = 49.47 MJ/Kg
  Naturale P.C.S. = 37.78 MJ/m³

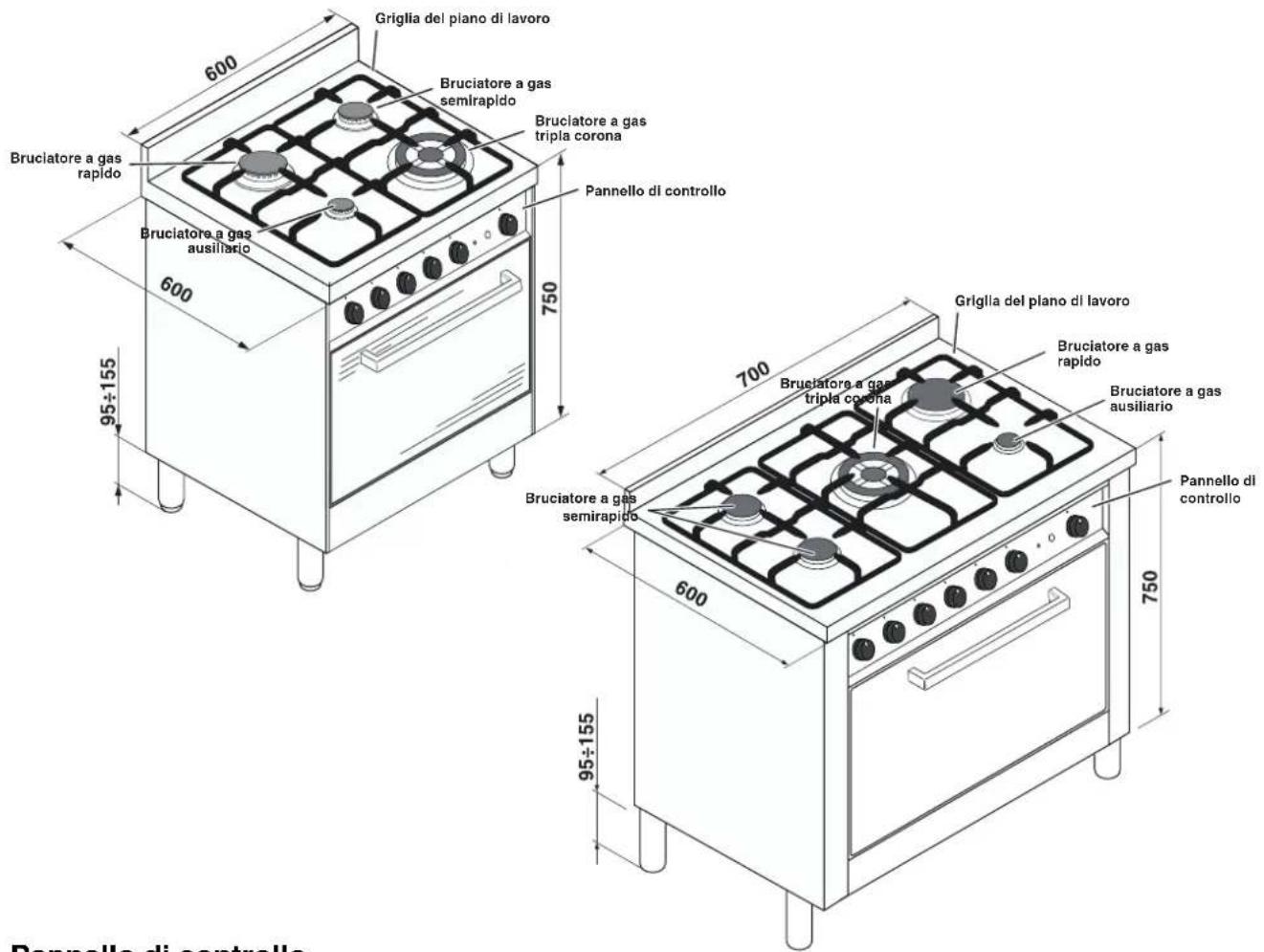

Descrizione dell'apparecchio

Vista d'insieme

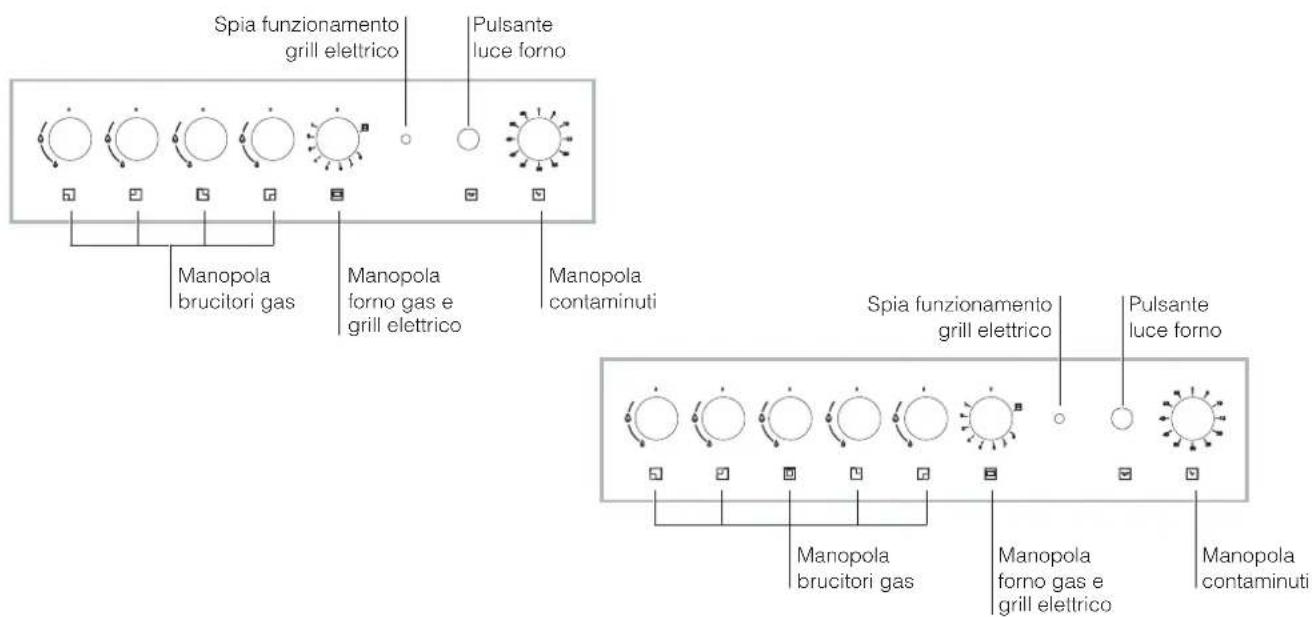

Pannello di controllo

Uso del piano cottura

Accensione dei bruciatori

In corrispondenza di agli manopola BRUCIATORE è indicato con un cerchietto pieno il bruciatore associato.

Per accendere un bruciatore del piano cottura:

1. avvicinare al bruciatore una fiamma o un ascendigas;
2. premere e contemporaneamente ruotare in senso antiorario la manopola BRUCIATORE sul symbolo di

fiamma massima
3. regolare la potenza della fiamma desiderata, ruotando in senso antiorario la manopola

BRUCIATORE: sul minimo, sul massimo su una posizione intermedia.

L'apparecchio è dotato di accensione elettronica integrata all'interno della manopola. Per accendere il bruciatore prescelto è sufficiente ruotare la manopola corrispondente in senso antiorario fino al symbolo della

fiamma grande, premerla a fondo per attivare l'accensione elettronica e tenerla premuta fino all'avvenuta accensione. Puo accadere che il bruciatore si spenga al momento del rilascio della manopola. In quello caso, ripetere l'opération tenendo premuta la manopola più a lungo.

! In caso di estinzione accidentale delle fiamme, spegnere il bruciatore e espettare almeno 1 minuto prima di ritentare l'accensione.

L'apparecchio è dotato di dispositivo di sicurezza per assenza di fiamma, tenere premuta la manopola BRUCIATORE circa 2-3 secondi per mantenere accesa la fiamma e per attivare il dispositivo.

Per spagnere il bruciatore ruotare la manopola forn oll'arresto

Consigli pratici per l'uso dei brucitori

Per un miglior rendimento dei bruciatori e un consumo minimo di gas occorre usare recipienti a fondo piatto, provvisti di coperchio e proportonzioni al bruciatore:

Bruciatore	Ø Diametro recipienti (cm)
Rapido (R)	24 - 26
Semi Rapido (S)	16 - 20
Ausiliario (A)	10 - 14
Tripla Corona (TC)	24 - 26

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

! Evitare che le pentole fuoriescano dai bordi del piano durante l'uso.
Sui modelli dotati di griglietta di riduzione, quest'ultima dovr'aessereutilizzata solo per il bruciatore ausiliario, quando si utilizzato dei recipienti di diametro inferiore a 12cm

ATTENZIONE! Il coperchio in vetro più frantumarsi se viene riscaldato. Spagnere tutti i brucitori o le eventuali piastre elettriche prima di chiuderlo. Solo per modelli con coperchio vetro.

Uso delorno

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, après la porta del forno e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno.

! Non appoggiare mai oggetti sul fondo del forn o perché si rischiano danni allo smalto.

E il dispositorio che permette di selezionare le diverse funzioni del forno e di scegliere la temperatura di cottura più idonea ai cibi da cuocere fra quale indicate sulla manopola stessa (comprese fra 150^ e 275^ ). Il dispositorio di accensione elettronica del forno è integrato all'interno della manopola di lavoro.

Per accendere il bruciatore forno premere a fondo e ruotare la manopola forno in senso antiorario fino alla

posizione 8. Dato che il forno è dotato diDato che il foammobergetateti.. dispositivo di sicurezza, dopo l'accensionedispositivgrildè siniuirezza, dalopodibacostemastatico del bruciatore è necessario manteneredel bruciatoreh meccogostafidunziantamente

premuta la manopola forno per circa 6premuta la miootpnda farnenppolacfino alla posizione secondi, in modo da consentire il passaggiosecondi mode da consentire il passaggio del gas finché non si scalda la termocoppiadel gas finché mette in funzione altre a grill a paggi di sicurezza.dil sissistivo di accensionell dispositivaressie che motorino girarrosto, che rimane elettronica del bruciatore forno non deveelettronica activatornico febrid non funzione.

essere azionato per più di 15 secondi. Seessere azionato per più di 15 secondi. Seippo 15 secondi il bruciatore non si èdopo 15 secohirarrostietiatore non si è

acceso, cessare di agire sulla manopolaacceso, cera ziono rgrirrrostrornerne nel modore del forno, aprir la porta del forno ed attendereforno, aerereporta del forno ed attendere almeno un minuto prima di un nuovo tentativolo meno un minuto prima di un nuosisione dei accensione del bruciatore.di accensione del bruciatore. leccarda al 1^ ris

La selezione della temperatura di cottura si ottiene facendo corrispondere l'indicazione del valore desiderato con il riferimento posto sul cruscotto; la gamma completa delle temperature ottenibili è riportata qui sotto. La temperatura impostata viene automaticamente raggiunta e mantenuta costante dall'organo di controllo (il termostato) comandato alla manopola.

Posizione 1 (minimo)	Posizione 2	Posizione 3	Posizione 4
150° - 155°C	155°C	175°C	195°C
Posizione 5	Posizione 6	Posizione 7	Posizione 8
215°C	235°C	260°C	275°C

Accensione manuale del forno

Nel caso di mancanza momentanea di energia elettrica si cui accendere il bruciatore del forn o manualmente:

a) après la porta del forno
b) avvicinare un fiammifero o un accenditore all'asola, premere a fondo e ruotare la manopola forno in senso antiorario fino alla posizione 8.
c) ad accensione avvenuta chiudere la porta del forno.

! nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola forno, après la porta del forno ed attendere almeno un minuto prima di un nuovo tentativo di accensione del bruciatore.

La manopola del grill

Il vostro forno è dotato di un grill elettrico. La
temperatura assai elevata e diretta del grill
consente la immediata rosolatura superficiale
dei cibi che, ostacolando la fuoriuscita dei
liquidi, li mantiene più teneri internamente.
La cottura al grill è particolarmente
consigliata per quei piatti che necessitano di

elevata temperatura superficie: bistecche di vitello e manzo, entrecôte, filetto, foamobergeratetcdi.

uusipionerve leccarda al 1^ ripiano; b) inserire l'apposto sostegno del girarrosto al 3^ ripiano e posizionare lo spiedo inserendolo,attraverso l'apposto foro,nel girarrostopositionato nel retro del fornso;

c) azionare il girarrosto selezionando con la

manopola forno la posizione

! Il funzionamento del grill è segnalato dall'accensione della spia GRILL.

! Effettuare la cottura al grill con la porta del forno chiusa, per ottenere migliorori risultati e un sensibile risparmio di energia (10% circa).

Luce delorno

La lampadinaouldessereaccesainqualunque momentopremendoiltastOLUCEDELFORNO.

Contaminuti

Per azionare il Contaminuti procedere come segue:

1. ruotare in senso orario C la manopola
   CONTAMINUTI di un giro quasi completo per caricare la suoneria;
2. ruotare in senso antiorario la manopola
   CONTAMINUTI impostando il tempo desiderato.

Tabella cottura inorno

Cibo da cucinare	Peso (Kg)	Posizione cottura ripiani dal basso	Temperatura (°C)	Tempo di preriscaldamento (minuti)	Tempo di cottura (minuti)
Pasta
Lasagne	2,5	3	210	-	75-80
Cannelloni	2,5	3	210	-	75-80
Tagliatelle	2,5	3	210	-	75-80
Carni
Vitello	1,7	3	230	-	85-90
Pollo	1,5	3	220	-	110-115
Tacchino	3,0	3	MAX	-	95-100
Anatra	1,8	3	230	-	120-125
Coniglio	2	3	230	-	105-110
Maiale	2,1	3	230	-	100-110
Agnello	1,8	3	230	-	90-95
Pesci
Sgombrì	1,1	3	210-230	-	55-60
Dentice	1,5	3	210-230	-	60-65
Trotta al cartoccio	1,0	3	210-230	-	40-45
Pizza e torte
Napoletana	1,0	3	MAX	15	30-35
Biscotti	0,5	3	180	15	30-35
Crostata	1,1	3	180	15	30-35
Torta al cioccolato	1	3	200	15	45-50
Torta lievitata	1	3	200	15	50-55
Cottura al grill
Toast	n°4	4			10
Bracchiole di maiale	1,5	4			30
Sgombrì	1,1	4			35

NB: i tempi di cottura sono indicaviti e possono essere modificati in base ai proprio gusti personali. Nelle cotture al grill la leccarda va posta sempre al 1^ ripiano a partire dal basso.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
  Non toccare la macchina a piedi nudi o con le mani o con i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persona adulte e secondo le istruzioni riportate in quello libretto. Ogni altri uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Il libero righuarda un appearecchio di classe 1 (isolato) o classe 2 - sottoclasse 1 (incassato tra due mobili).
• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno divertano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde dell'apparecchio.
  Non ostruire le aperture di ventilazione e di smaltimento di calorie.
  Utilizzare sempre guanti da forno per insertire o estrarre recipienti.
  Non utilise liquidi infiammabili (alcol, benzina, ecc.) in prossimita dell'apparecchio quando esso e in uso.
  Non riporre materiale infiammabile nel vano inferiore di deposito o nel forno: se l'apparecchio vieneesso inavvertamente in funzione potrebbe incendiarsi.
• Quando l'apparecchio non è utilizzato, assicurarsi sempre che le manopole siano nella posizione e che rubinetto del gas sia chiuso.
  Non staccare la spina dalla presa della corrente tirando il cavo, pensi afferrando la spina.
  Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza.

• Non appoggiare oggetti pesanti sulla porta delorno aperta.

• Se la cucinaiene posta su di un piedistallo, prendere adeguati accorgimenti affinché l'apparecchio non scivoli dal piedistallo stesso.
• Non è previsto che l'apparecchio venga utilizzato da persona (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsablee della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Si potranno consegnare gli elettrodomestici dismessi al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto alla legge nazionale in materia, renderli ai rivenditori contestualmente all'acquisto di nuovi prodotti di tipo equivalente.

Tutti i principali produttori di elettrodomestici sono attivi nella creazione e gestione di sistemi di raccolta e smaltimento degli appearechi dismessi.

Risparmiare e rispectare l'ambiente

• Si raccomanda di effettuare sempre le cotture al GRILL a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo cheaderiscano bene alla porta e non procurino dispersioni di calore.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Sciacquare abbondamente e asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
• Le griglie, i cappellotti, le corone spartifiamma e i bruciatori del piano cottura sono estraibili per facilitare la pulizia; lavarli in acqua calda e detersivo non abrasivo, avendo cura di togliere agli incrostazione e attendere che siano perfettamente asciutti.
• Pulire frequentlymente la parte terminale dei dispositivi di sicurezza per assenza di fiamma.
• L'interno del forno va pulito preferibilmente agli volta dopo l'uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
• Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affiliati che possono graffiare la superficie e causare la frantumazione del vetro.
• Gli accessoryi possono essere lavati come normali stoviglie,anche in lavastoviglie.
  ! Evitare di chiudere il coperchio quando i bruciatori sono accesi o sono ancora caldi.

Controllare le guarnizioni del forn

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza Autorizzato più vicino. É consigliabile non usare il forno fino all'avvenuta riparazione.

Manutenzione rubinetti gas

Con il tempo cui verificarsi il caso di un rubinetto che si blocchi o presenti dificoltà nella rotazione, pertanto sare necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve assere effettuata da unQuesta oper teonloo autorizzato dal costruttore.technloo autorizzato dal co

Sostituire la lampadina di illuminazione del forno

1. Dopo aver disinserito il forno alla rete elettrica, togliere il coperchio in vetro del portalampada (vedi figura).
2. Svitare la lampadina e sostituirla con una analoga: tensione 230V, potenza 25 W,

attacco E 14.

1. Rimontare il coperchio e ricollegare il forno alla rete elettrica.

!Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
• Il modello della macchina (Mod.)
• Il numero di series (S/N)

Queste ultime informazioni si trovano sulla targhetto caratteristiche posta sull'appareccchio

Assistenza attiva 7 giorni su 7

199.199.199

NUMERO UNICO

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completeness per fissare un appuntamento con il Centro Assistenza Tecnico

Autorizzato piu vicino al luogo da cui si chiama.

E attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.indesit.com.

Italiano, 1 English,14

Français, 26

c) aggiunto el asador automatico selecionando con
