MANUALE UTENTE Aqualtis AQ102F 49H EU HOTPOINT-ARISTON

Installazione, 50-51

Disimballo e livellamento

Collegamenti idraulici ed elettrici

Dati tecnici

Manutenzione e cura, 52

Escludere acquae corrente elettrica

Pulire la macchina

Pulire il cassetto dei detersivi

Curare il cestello

Pulire la pompa

Controllare il tubo di alimentazione dell'acqua

Precauzioni e consigli, 53

Sicurezza generale

Sistema bilanciamento del carico

Smaltimento

Apertura manuale della porta oblo

AQUALTIS

AQ102F 49 H

Descrizione della macchina, 54-55

Pannello comandi

Come effettuare un ciclo di lavaggio, 56

Programmi e opzioni, 57

Tabella Programmi

Le opzioni di lavaggio

Detersivie biancheria, 58

Detersivo

Preparare la biancheria

Consigli di lavaggio

Anomalie e rimedi, 59

Assistenza, 60

Assistenza Attiva 7 giorni su 7

1

! E' importante conservare quello libretto per poterlo consultare in anni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Nella busta contente quello libretto troverete,或者其他 garanzia, dei particolari che serviranno per l'installazione.

Disimballo e livellamento

Disimballo

1. Una volta disimballata la lavabiancheria, controllare che non abbia subito danni durante il trasporto.

Se fosse danneggiata non collegarla e contattare il rivenditore.

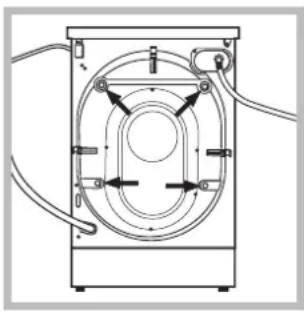

1. Rimuovere le 4 viti di protezione per il trasporto ed il relativo distanziale posti nella parte posteriore (vedi figura).

2. Chiudere i fori con i tappi di plastica contenuti nella busta.

3. Conservare tutti i pezzi; qualora la lavabiancheria dovesse essere trasportata, dovranno essere rimontati per evitare danneggiamenti interni.

Sbloccaggio del cassettone

Per rimuovere la staffa che blocca il cassettone e sorregge la vasca durante il trasporto, svitare le viti centrali, quindi tenendola saldamente, spingerla versuso dietro ed estrarla; svitare le 4 viti laterali e togliere il listello metallico.

Terminata questa operazione montare lo zoccolo di plastica in dotazione (nel cassettone), assicurandosi, prima di spingerlo versuso la macchina, di aver inserito i ganci nelle apposite asole.

!Per informazioni più dettagliate vedere leindicazioni che si trovano all'interno del cassettone.
Gli imballaggi non sono gliacattoli per bambini.

Livellamento

1. Posizione are la lavabiancheria su un pavimento piano e rigido, alla appoggiarla a muri o mobili.

1. Compensare le irregularità svitando o avvitando i piedini finché la macchina non sia orizzontale (non deve essere inclinata più di 2 gradi).

! Un accurato livellamento da

stabilità ed evita vibrazioni e rumorosità,...soprattutto nella fase di centrifuga.

! In caso sia posizionata su moquette o tappeti, regolare i piedini in modo da conservare quello la lavabiancheria lo spazio necessario per la ventilazione.

Collegamenti idraulici ed elettrici

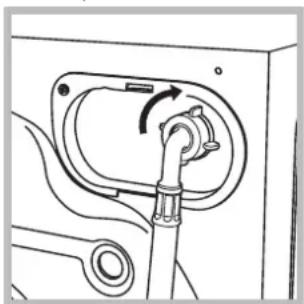

Collegamento del tubo di alimentazione dell'acqua

! Prima di collegare il tubo di alimentazione alla rete idrica, far scorrere l'acqua finché non sia limpida.

1. Collegare il tubo di alimentazione alla macchina avvitandolo all'apposita presa d'accua, nella parte posteriori in alto a destra (vedi figura).

1. Collegare il tubo di alimentazione avvitandolo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura).

2. Fare attenuatione che nel tubo non ci sianone pieghe ne strozzature.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).

! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negazio specializzato o a un technician autorizzato.
!Nonutilizzaremai tubidi carico usati o vecchi,ma quelli indotazione alla macchina.

Collegamento del tubo di scarico

Collegare il tubo di scarico a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra evitando assolutamente di piegarlo.

In alternatively, appoggiare il tubo di scarico al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura).

L'estremita libera del tubo di scarico non deve rimanere

immersa nell'acqua.

! è sconsigliato usare tubi di prolunga; se indispensable, la prolunga deve averere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di insere la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua a norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella tabella Dati tecnici (vedi a bianco);
• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a bianco);
• la presa siaCompatible con la spina della macchina. In caso contrario far sostuire la presa o la spina.

! La macchina non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.
!A macchina installata, la presa della corrente deve essere lavormente raggiungibile.
! Non usare prolonghe e multiple.
! Il cavo non deve subire piegature o compressioni.
! Il cavo di alimentazione e la spina devono essere sostituiti solo da tecnici autorizzati.

Attenzione! L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.

Dati tecnici
Modello	AQ102F 49 H
Dimensioni	larghezza cm 59,5 altezza cm 105 profondità cm 64,5
Capacità	da 1 a 10 kg
Collegamen- ti elettrici	vedi la targhetto caratteristi- che tecniche applicata sulla macchina
Collegamen- ti idrici	pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 71 litri
Velocità di centrifuga	sino a 1400 giri al minuto
Programmi di control- lo secondo la direttive 1061/2010 e 1015/2010	programma 60°C; cotone Standard 60°C. programma 40°C cotone Standard 40°C.
CE	Questa apparecchiaura è conformere alle seguenti Diret- tive Comunitarie: - 2004/108/CE (Compatible- tà Elettromagnetica) - 2002/96/CE - 2006/95/CE (Bassa Tension

1

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo agli lavaggio. Si limita così l'usura dell'impianto idraulico della macchina e si elimina il pericolò di perdite.
• Staccare la spina della corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la macchina

La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

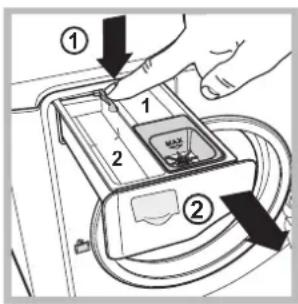

Pulire il cassetto dei detersivi

Per estrarre il cassetto premere la leva (1) e tirarlo verso l'esterno (2) (vedi figura).
Lavarlo sotto l'acqua corrente; esta pulizia va effettuata frequentlymente.

Curare il cestello

• Lasciare sempre socchiusa la porta oblo per evitare che si formino cattivi odori.

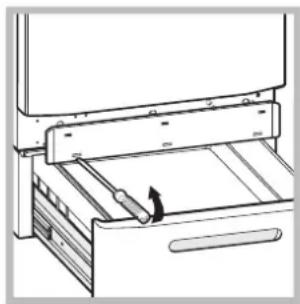

Pulire la pompa

La macchina è dotata di una pompa
autopulente che non ha bisogno di manutenzione. Puo perché succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore diessa.

Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. rimuovere il pannello di copertura sul lato anteriore della macchina con l'ausilio di un giravite (vedi figura);

1. posizionare un contentatore per raccogliere l'acqua che uscira (circa 1,5 lt) (vedi figura);

2. svitare il coperchio ruotandolo in senso antiorario (vedi figura);

3. pulire accuratamente l'interno;

4. riavvitare il coperchio;
5. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell'acqua

Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature e fissure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

! La macchina è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo appearecchio è stato concepito esclusivamente per un uso di tipo domestico.
• Questo apparecchio più essere usato da bambini da 8 anni in su e da persone con capità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenze insufficienti se sono supervisionati o se hanno ricevuto adeguata formazione in merito all'uso dell'apparecchio in modo sicuro e capendo i pericoli connessi. I bambini non devono giocare con l'apparecchio. Manutenzione e pulizia non devono essere effettati dai bambinienza supervisione.
• La macchina deve essere usata solo da personne adulte e secondo le istruzioni riportate in quello libretto.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non staccare la spina alla presa della corrente tirando il cavo, pensi afferrando la spina.
• Non toccare l'acqua di scarico, che può raggiungere temperature elevate.
• Non forzare in nessun caso la porta l'oblo: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Controllare sempre che i bambini non si avvicinino alla macchina in funzione.
• Se deve essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.
• Prima di introdurre la biancheria controllare che il cestello sia vuoto.

Sistema bilanciamento del carico

Prima di aglicentrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse alcora correttamente bilanciato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favore una migliorie distribuzione del carico e il suo correto bilanciamento si consiglia di mescolare capi grande e piccoli.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
  La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche, preve dee gli elettrodomestici non debbano essere smaititi nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e I'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Apertura manuale della porta oblo

Nel caso non sia possibile apriere la porta oblo a causa della mancanza di energia elettrica e volete stendere il bucato, procedere come segue:

1. togliere la spina alla presa di corrente.

1. verificate che il livello dell'acqua all'interno della macchina sia inferiore rispetto all'apertura dell'oblo; in caso contrario togliere l'acqua in eccedenzaattraverso itubodi scarico raccogliendola in un secchio come indicato in figura.
2. rimuovere il pannello di copertura sul lato anteriore della lavabiancheria con l'ausilio di un giravite (vedi figura).

4.utilizzando la linguetta indicata in figura tirare versol'esterno fino a liberare itirante in plastica dal fermo;tirarlo successivamente versus il basso fino a sentire un "click" che indica che la porta è sbloccata.

1. aprite la porta; nel caso non sia ancora possibile ripetete l'operazione.

1. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

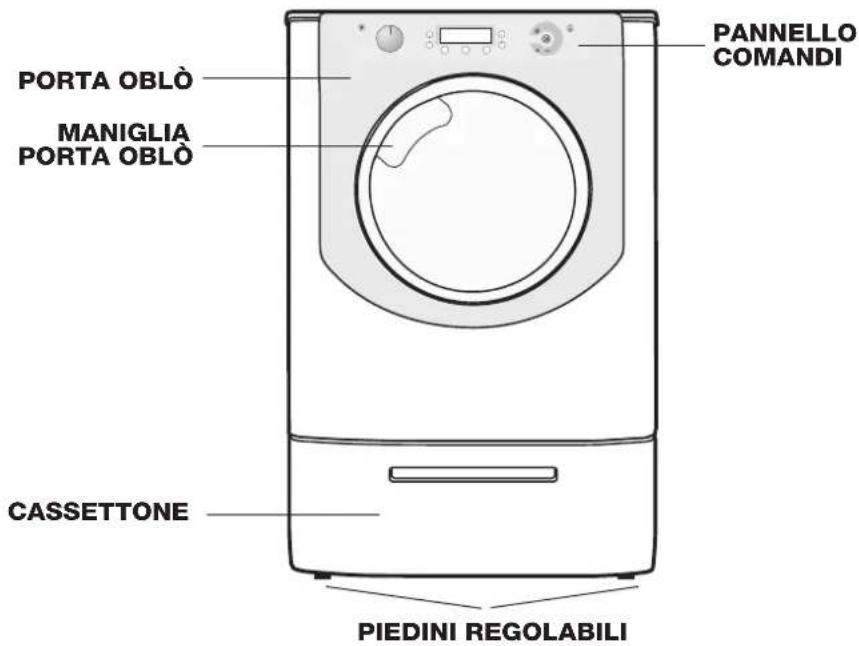

Descrizione della macchina

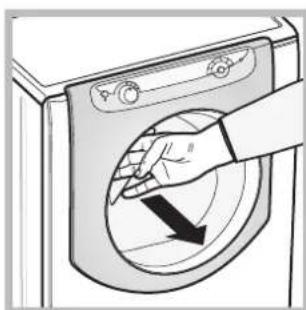

PORTA OBLO

Per apree la porta oblo utilizzato sempre l'apposita maniglia (vedi figura).

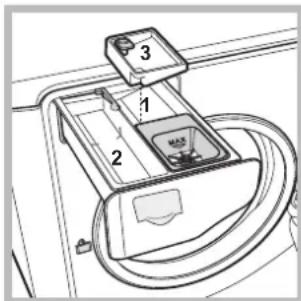

CASSETTO DETERSIVI

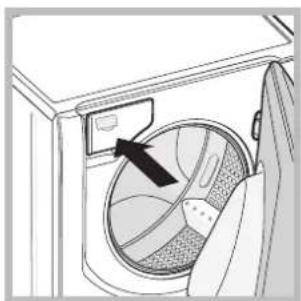

Il cassetto detersivi si trovava all'interno della macchina e vi si accedejàprender la porta.

Per il dosaggio dei detersivi vedi il capitolo "Detersivi e biancheria".

1. vaschetta per il prelavaggio: usare detersivo in polvere.
   ! Prima di versare il detersivo verificare che non sia inserita la vaschetta aggiuntiva 3.
2. vaschetta per il lavaggio: Nel caso di utilizzo di detersivo liquido si consiglia diutilizzare la paretina A

in dotazione per un corretto dosaggio. Per l'utilizzo del detersivo in polvere riporre la paretina nella cavity B.

1. vaschetta aggiuntiva: Candeggina

! L'utilizzo della vaschetta aggiantiva 3 esclude il prelimavaggio.

vaschetta per additivi: per ammorbidente o additivi liquidi. Si raccomanda di non superare mai il livello massimo indicate alla griglia e di diluire ammorbidenti concentrati.

Modalità di stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzato. Premere brevamente il tasto ON-OFF @ attendere che la macchina si riattivi.

Pulsante con spia ON/OFF: preme brevamente il pulsante per accendere o spegnere la macchina. La spia verde indica che la macchina è accesa. Per spegnere la lavabiancheria durante il lavaggio è necessario tenere premuto il pulsante più a lungo, circa 3 sec.; una pressione breve o accidentale non permetterà lo spegnimento della macchina. Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso.

Manopola PROGRAMMI: cui assere ruotata in entrambe le direzioni. Per impostare il programma più adatto vedi la "Tabella programmi". Durante il lavaggio la manopola resta ferma.

Pulsante TEMPERATURA: premere per modificare o escludere la temperature; il valore scelto viene indicate dal display soprastante (vedi "Come effettuare un ciclo di lavaggio").

Pulsante cENTRIFUGA: premere per modificare o escludere la centrifuga; il valore scelto vieneindicato dal display soprastante (vedi "Come effettuare un ciclo di lavaggio").

Pulsante PARTENZA RITARDATA: premere per impostare una partenza ritardata del programma prescelto; il valore del ritardo impostato viene indicato dal display soprastante (vedi "Come effettuare un ciclo di lavaggio").

Pulsanti con Spie OPZIONI: premere per selezionare le opzioni disponibili. La spia relativa all'opzione selezionata rimarra accesa (vedi "Come effettuare un ciclo di lavaggio").

Icone FASI DI LAVAGGIO: si illuminano ad indicare l'avanzamento del ciclo (Lavaggio, Risciacquo, Centrifuga - Scarico finale La scritta seNomina quando il ciclo è terminato.

Pulsante con spia START/PAUSE: quando la spia verde lampeggia lentamente, premere il pulsante per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il pulsante; la spia lampeggerà con colore arancione. Se la spia "LOCK"

e spenta, si potra apriere la porta oblo. Per far ripartire il lavaggio dal punto in cui è stato interrogato, premere nuovamente il pulsante.

Spia LOCK: indica che la porta oblo è bloccata. Per aprire la porta è necessarioMETTERE il ciclo in pausa (vedi pagina seguente).

BLOCCO TASTI: per attivare o disattivare il blocco del pannello comandi, tenere premuto il pulsante per circa 2 secondi. La spia accesa indica che il pannello di controllo è bloccato (ad eccezione del tasto ON/OFF). In quello modo si impedisco modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini.

Spia ECO: l'icona E6Daccenderà quando, modificando i parametri di lavaggio, si otterra un risparnio di energia di almeno il 10% . Inoltre prima che la macchina entri nella modalità di "Stand by" l'icona E6Daccenderà per pochi secondi; a macchina spenta il recupero energetico stimato sare dell'80% circa.

Come effettuare un ciclo di lavaggio

1

NOTA: la prima volta che si utilizes la lavabiancheria, effettuare un ciclo di lavaggioswana biancheria ma con detersivo impostando il programma cotone 90^ nella prelavaggio.

1. ACCENDERE LA MACCHINA. Premere il pulsante ①. Tutte le spie si accenderanno per 1 secondo dopo il quale rimarra accesa fissa la spia del pulsante ② spia START/PAUSE lampeggerà lentamente.
2. CARICARE LA BIANCHERIA. Apire la porta oblo. Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina successiva.
3. DOSARE IL DETERSIVO. Estrarre il cassetto e versare il detersivo nelle apposite vaschette come spiegato in "Descrizione della macchina".
4. CHUIDERE LA PORTA OBLO'.
5. SCEGLIERE IL PROGRAMMA. Ruotare la MANOPOLA PROGRAMMI versus destra o versus sinistra fino a selezionare il programma desiderato; viene associata una temperatura e una velocità di centrifuga che possono essere modificati.
6. PERSONALIZZARE IL CICLO DI LAVAGGIO. Agire sugli apposti pulsanti del pannello comandi:

Modificare la temperatura e/o la centrifuga.

La macchina visualizza automaticamente la
temperatura e la centrifuga massime previste per il programma impostato o le ultime selezionate se compatibili con il programma scelto. Premendo il pulsante riduce progressivement la
temperatura sino al lavaggio a freddo (m)remendo il pulsante reduce progressively la centrifuga
sino alla sua esclusione nun'ulteriore pressione dei pulsanti riportera i valori a quelli massimi previsti. ! Eccezione: selezionando il programma c la
temperatura cui estere portata sino a 90^

Impostare la partenza ritardata.

Premere il pulsante relativo fino a raggiungere il tempo del ritardo desiderato. Durante l'impostazione viene visualizzato il tempo del ritardo insieme al symbolo che lampeggia; dopo quello secondo alla scelta del ritardo il display visualizzera il symbolo isso e la durata del ciclo. Premendo il pulsante una volta viene visualizzato il tempo di ritardo impostato. Per rimuovere la partenza ritardata premere il pulsante fino a che sul display compare la scritta OFF; il symbolo si spegnerà.

! Una volta premuto il pulsante START/PAUSE il valore del ritardo pourrait essere modificato solo diminuendolo.

Modificare le caratteristiche del ciclo.

Premere i pulsanti OPZIONI per personalizzare il lavaggio secondo le proprie esigenze.

• Premere il pulsante per attivare l'opzione; si accendera la spia relativa.
• Premere nuovamente il pulsante per disattivare l'opzione; la spia si spegnerà.

! Se l'opzione selezionata non è compatible con il programma impostato, l'incompatibilità verrà segnalata con il lampeggio della spia ed un segnale acustico (3 beep) e l'opzione non verrà attivata.

! Se l'opzione selezionata non è compatible con un'altra precedentamente impostata, la spia relativa alla prima opzione selezionata lampeggerà e verrà attivata solo la seconda, la spia del pulsante si fissera.

1. AVVIARE IL PROGRAMMA. Premere il tasto START/PAUSE. La spia relativa si fisserà e la porta oblo si bloccherà (spia LOCK accesa). Le icone relative alle fasi di lavaggio si illumineranno durante il ciclo ad indicare la fase in corso.

Per cancellare un programma nelle opercazioni, e in corso, mettere la lavorazione in via. Per il sponsete START/PAUSE; selezione quindi il ciclo desiderato e premere nuovamente il pulsante START/ PAUSE. Per aprire la porta nella opercione in corso, premere il pulsante START/PAUSE; se la spia LOCK spenta sarebbe possibile aprire la porta.

Premere nuovamente sul pulsante START/PAUSE per far ripartire il programma dal punto in cui era stato interrotto.

1. FINE DEL PROGRAMMA. Viene individata alla scritta END accesa. La porta oblo si potra aprire immediatamente. Se la spia START/PAUSE lampeggia, premere il pulsante per terminare il ciclo. Aprire la porta, scaricare la biancheria e spegnere la macchina.

! Se si desidera annullare un ciclo già avviato, tenere premuto il pulsante chché il ciclo non verra interrotto e la macchina si spegnerà.

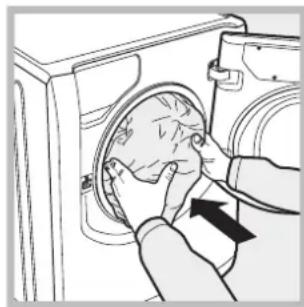

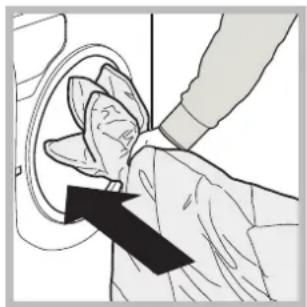

Sacchetto per trapunte, tende e capi delicati

Grazie allo speciale sacchetto fornito in dotazione, la lavabiancheria Aequalis ti consente di lavareanche i capi più preziosi e delicati garantendo loro la massima protezione. Si raccomanda di utilizzato in agli caso il sacchetto per il lavaggio di trapunte e piumini con fodera esterna realizzata in materiale sintetico.

Tabella programmi

Icona	Descrizione del Programma	Temp. max. (°C)	Veloci- tà max. (giri al minu- to)	Detersivi e additivi				Carico max. (Kg)	Umidità resi- dua %	Consumo energia kWh	Acqua totale it	Durata ciclo
				Prelavag- gio	Lavaggio	Candeg- gina	Ammorbi- dente
A	Sintetici	60°	800	●	●	●	●	5,5	48	1,20 74	120'
B	Sintetici (4)	40°	800	●	●	●	●	5,5	48	0,70	72 100'
C	Bianchi	60°	1400	●	●	-	●	6	-	-	- 190'
D	Colorati	40°	1400	●	●	●	●	6	44 0	98 90	120'
E	Scuri	30°	800	-	●	-	●	6	-	-	-	80'
F	Camie	40°	600	-	●	●	●	2,5	-	-	75'
G	Piumini: per capi imbottiti in piuma d'oca.	30°	1200	-	●	-	●	3,5	-	-	145'
H	Biancheria "7 giorni": per biancheria da fatto e da bagno.	60°	1400	●	●	●	●	10	-	-	- 155'
I	Risciacquo	-	1400	-	-	●	●	10	-	-	-	49'
J	Centrifuga e Scarico	-	1400	-	-	-	-	10	-	-	-	16'
K	Anti Allergy	60°	1400	-	●	-	●	6	-	-	- 205'
L	Ultradelicati	30°	0	-	●	-	●	1	-	-	-	80'
M	Lana: per lana, cachemire, ecc.	40°	800	-	●	-	●	2,5	-	-	100'
N	Mix 30': per rinfrescare rapidamente capi poco sporchi (non indicato per lana, seta e capi da lavare a mano).	30°	800	-	●	-	●	4	71 0	21 41	30'
O	Cotone Standard 60°C (1): bianchi e colorati resistenti molto sporchi.	60° (Max. 90°)	1400	●(3)	●	●	●	10	44 1	28 77	205'
P	Cotone Standard 40°C (2): bianchi e colorati delicati poco sporchi.	40°	1400	-	●	●	●	10	44 1	09 92	185'
Q	Cotone Standard 20°C: bianchi e colorati delicati poco sporchi.	20°	1400	-	●	●	●	10	-	-	- 175'

La durata del clico indicata sul display o sul libretto e a stima calcolo in base a condizioni standard, il tempo effettivo pu varite in base a numerousi facturi quali la temperature e la pressione dell'acqua in ingresso, la temperature ambiente, la quantità di dettesivo, la quantità ed lo tipo di canico, il bilanciamento del canico, le opzioni agguinitive selezione.
Note:除去 10 minuti dal START, la macchina in base al carico effettuato, ricalcoer e visualizzera il tempo residuo alla fine del programma.

1) Programma di controlo secondo la direttiva 1061/2010: impostare il programma webn una temperaura di 60^
Quito clico e adatto por puleo carico cotone normalmente sporco ed i il più efficiente in termini di consumno combinato di energia e di acqua, da usare su capi lavabili a 60 °C. La temperatura effettiva di lavaggio oui differire da quella indica.
2) Programma di controlo secondo la direttiva 1061/2010: impostare il programma 40^ on una temperaura di 40^ .
capi lavabill at 40^ . La temperatura effetiva de lavaggio oui difere da quella indica.
3) Alla temperatura di 60^ la funzione "Prelavaggio" non puo essere attivata.

Per tutti Test Institutes:

2) Programma cotone lungo: impostare il programma con una temperaura di 40^ .
4) Programma sintetico lungo: impostare il programma con una temperatura di 40^ .

Opzioni di lavaggio

Extra Risciacquo

Selezionando esta opzione si augmente l'efficacia del risciacquo e si assicura la massima rimozione dei residiui del detersivo. E' utile per pelli particolarmente sensibili ai detersivi. Si consiglia l'utilizzo di esta opzione con la lavabiancheria a piano carico o con l'utilizzo di elevate dosi di detersivo.

Selezionando questa opzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Al temine del ciclo la lavabiancheria effettura delle lente rotazioni del cestello; le spie "Stira Facile" e START/PAUSE lampeggeranno. Per terminare il ciclo premere il pulsante START/PAUSE o il pulsante "Stira Facile".! Non è attivabile sui programmi

Super Wash

Questo opzione garantisce un lavaggio di alte prestazioni grazie all'utilizzo di una maggior quantità d'acqua nella fase iniziale del ciclo e alla maggior durata del programma ed è utile per eliminare le macchie più resistenti.

Può essereutilizzata con o sanza candeggina.Se si desidera effettuare anche il candeggio inseire la vaschetta aggiuntiva 3, in dotazione,nella vaschetta 1.Nel dosare la candeggina non superare il livello "max" indicato sul perno centrale (vedi figura).Se si desidera solo candeggiare sanza

effettuare il lavaggio completo, versare la candeggina nella vaschetta aggiuntiva 3, impostare il programma "Risciacquo" attivare l'opzione "Super Wash".

!Non èattivabile sui programmi T, 8

P Prelavaggio

Selezionando esta funzione si effettua il prelimavaggio, utile per rimuovere macchie ostinate.

N.B.: Aggiungere il detersivo nell'apposto scomparto.

!Nonéattivabile sui programmi

80°, 60°

Detersivie biancheria

1

Detersivo

La scelta e la quantità del detersivo dipendono dal tipo di tessuto (cotone, lana, seta...), dal colore, alla temperatura di lavaggio, dal grado di sporco e dalla durezza dell'acqua. Dosare bene il detersivo evita sprechi e protegghe l'ambiente: pur biodegradabili, i detersivi contengono elementi che alterano l'equilibrio della natura. Si consiglia di:

• usare detersivi in polvere per capi in cotone bianchi e per il prelimavaggio.
• usare detersivi liquidi per capi delicati in cotone e per tutti i programmi a bassa temperatura.
• usare detersivi liquidi delicati per lana e seta. Il detersivo deve essere versato prima dell'inizio del lavaggio nell'apposita vaschetta, oppure nel dosatore da porre direttamente nel cestello. In quello caso non si può selezionare il ciclo Cotone con prelimaggio.

! Usare detersivi in polvere per capi in cotone bianchi e per il prelimavaggio e per lavaggi con temperatura superiore a 60^ .
!Seguire leindicazioni riportate sulla confezione di detersivo.
! Non usare detersivi per il lavaggio a mano perché formano troppa schiuma.

Prepare la biancheria

• Apriere bene i capi prima di caricarli.
• Suddividere la biancheria secondo il tipo di tessuto (simbolo sull'etichetta del capo) ed il colore facendo attenzione a separare i capi colorati da quelli bianchi;
• Svuotare letasche e controllare i bottoni;
  Non superare i valori indicati nella "Tabella Programmi" riferiti al peso della biancheria asciutta.

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1200 gr.
1 asciugamano 150-250 gr.
1 jeans 400-500 gr.
1 camicia 150-200 gr.

Consigli di lavaggio

Bianchi: utilizzato il ciclo per il lavaggio dei capi bianchi. Il programma è studiato per il mantenimento della brillantezza del bianco nel tempo. Per risultati migliorisi si raccomanda l'utilizzo del detersivo in polvere.

Colorati: utilizzare il ciclo per il lavaggio dei capi di colore chiaro. Il programma è studiato per il mantenimento della vivacità dei colori nel tempo.

Scuri: utilizzare il ciclo per il lavaggio dei capi di colore scuro. Il programma è studiato per il mantenimento dei colori scuri nel tempo.

Per risultati migliori si raccomanda l'utilizzo del detersivo liquido, preferibilmente per il lavaggio di capi scuri.

Camicie: utilise l'apposto ciclo per lavare camicie di diversi tipi di tessuto e colore per garantirne la massima cura.

Piumini: per lavare capi con imbottiture in piuma d'oca quali piumoni matrimoniali o singoli (non eccedenti i 3,5 kg. di peso), cuscini, giacche a vento utilizzato l'apposto programma si raccomanda di caricare i piumini nel cestello ripiegandone i lembi verso l'interno (vedi figure) e di non superare i 14 di volume del cestello stesso. Per un lavaggio ottimale si raccomanda di utilizzato detersivo liquido da dosare nel cassetto detersivo.

Trapunte: per lavare trapunte con fodera sintetica, utilizes l'apposto sacchetto fornito in dotazione e impostare il programma

Biancheria da bagno e da fatto: per lavare la biancheria di tutte la casa in un unico ciclo utilizzato il programma che ottimizza l'utilizzo di ammorbidente e ti consente di risparmiare tempo ed energia. Si consiglia l'utilizzo di detersivo in polvere.

Anti Allergy: utilisezare il programma per la rimozione dei principali allergeni come polline, acari, pel del gatto e cane.

Ultradelicati: utilizzare il programma per il lavaggio dei capi molto delicati, che presentano applicazioni quali strass o paillettes.

Si raccomanda di rovesciare i capi prima del lavaggio e di inserire gli indumenti piccoli nell'apposto sacchetto per il lavaggio dei capi delicati. Per risultati migliorari si raccomanda l'utilizzo del detersivo liquido per capi delicati. Per il lavaggio dei capi in Seta e Tende (si raccomanda di piegarle e insertirle nel sacchetto fornito in dotazione), selezionare il ciclo e attivare l'opzione (in questo caso sare possibile attivareanche l'opzione "Extra Risciacquo"); la macchina terminerà il ciclo con la biancheria in amollo e la spia lampeggerà. Per scaricare I'accua e poter rimuovere il bucato è necessario premere il pulsante START/PAUSE o il pulsante

Lana: Il ciclo di lavaggio "Lana" di questa lavatrice Hotpoint-Ariston è stato testato e APPROVATO alla Woolmark Company per il lavaggio di capi in lana classificati come "lavabili a mano", perché il lavaggio venga eseguito nel rispetto delle istruzioni riportate sull'etichetta dell'indumento e delleindicazioni fornite dal produttore dell'elettrodomestico. Hotpoint-Ariston è la primamarca di lavatrici ad aver ottenuto alla Woolmark Company la certificazione Woolmark Apparel Care - Platinum per le sue prestazioni di lavaggio e il consumo di

acqua ed energia. (M1135)

Cotone Standard 20^ : ideale per carichi in cotone sporchi.
Le buone performanceanche a freddo, comparabili con un lavaggio a 40^ , sono garantite da un'azione meccanica che lavora con variazione di velocità a picchi ripetuti e ravvicinati.

Pu o accadere che la macchina non funzioni. Prima di Telefonare all'Assistenza (vedi "Assistenza"), controllare che non si tratti di un problema facilemente risolvibile aiutandosi con il seguente elenco.

1

Anomalie:

La macchina non si accende.

Il ciclo di lavaggio non inizia.

La macchina non carica acqua.

La porta della macchina rimane bloccata.

La macchina carica e scarica ac-qua di continuo.

La macchina non scarica o non centrifuga.

La macchina vibra
molto durante lacentrifuga.

La macchina perde acqua.

Le icone relative alla "Fase in corso" lampeggiano velocamente contemporaneamente alla spia ON/OFF.

Si forma troppa schiuma.

La porta della macchina rimane bloccata.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza da fareicontatto.
  In casa non c'é corrente.

La porta oblo non è ben chiusa.
- Il pulsante START/PAUSE non è stato premuto.
Il rubinetto dell'acqua non è aperto.
- Si è impostato un ritardo sull'ora di avvio (vedi "Come effettuare un ciclo di lavaggio").

• Il tubo di alimentazione dell'acqua non è collegato al rubinetto.
• Il tubo è piegato.
• Il rubinetto dell'acqua non è aperto.
  In casa manca I'acqua.
  Non c'esufficientepressione.

• Il pulsante START/PAUSE non è stato premuto.

• Selezionando l'opzione "Stira Facile al temine del ciclo la lavabiancheria effettuerà delle lente rotazioni del cestello; per terminare il ciclo premere il pulsante START/PAUSE o il pulsante "Stira Facile

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi "Installazione").

L'estremita del tubo di scarico è immersa nell'acqua (vedi "Installazione").

• Se l'abitazione si trovava agli ultimi piani di un edificio, è possibile che si verifiche fenomeni di sifonaggio, per cui la macchina carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposti te valvole anti-sifonaggio.

• Lo scarico a muro non ha lo sfiato d'aria.

• Il programma non preve de lo scarico: con alcuni programmi occorre avviarlo manualmente (vedi "Programmi e opzioni").

• É attiva la opzione "Stira facile": per completeness il programma premere il pulsante START/PAUSE (vedi "Programmi e opzioni").

• Il tubo di scarico è piegato (vedi "Installazione").

La conduttura di scarico o ostruita.

• Il cestello, al momento dell'installazione, non è stato sblocato correttamente (vedi "Installazione").
• La macchina non è in piano (vedi "Installazione").
• La macchina è stretta tra mobili e muro (vedi "Installazione").

• Il carico è sbilanciato (vedi "Detersivi e biancheria").

• Il tubo di alimentazione dell'acqua non è ben avvitato (vedi "Installazione").

• Il cassetto dei detersivi è intasato (per pulirlo vedi "Manutenzione e cura").

• Il tubo di scarico non è fissato bene (vedi "Installazione").

• Spagnere la macchina e togliere la spina alla presa, attendere circa 1 minu-to quindi riaccenderla.

Se I'anomalia persiste, chiamare I'Assistenza.

! Nota: per uscire dal "Demo Mode", spegnere la macchina, quindi premere contemporanemanete per 3 sec. i due pulsanti "START/PAUSE" 已 "ON/OFF".

1

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi "Anomalie e Rimedil);
• Riaviare il programma per controllare se l'inconveniente è stato oviato;
• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato.

In caso di errata installationo o uso non corretto della lavabiancheria l'intervento di assistenza sera a pagamento.
Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di seri (S/N).

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio.

Assistenza Attiva 7 giorni su 7

ASSISTENZA -RICAMBI - ACCESSORI 199.199.199 NUMERO UNICO

In caso di necessità d'intervento chiamare ilNumero Unico Nazionale 199.199.199*.

Un operatore sare a completeness per fissare un appuntamento con il Centro Assistenza Tecnico

Autorizzato piu vicino al luogo da cui si chiama.

É attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e i giorni festivi, per chi chiama da Telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le sddette tariffe potrebbero essere soggette a variazione da parte dell'operatore Telefonico; per maggiori informazioni consultare il sito www.hotpoint-ariston.eu.
