MANUALE UTENTE CFD734CX HAIER

Si prega di leggere attentamente questo Manuale di

funzionamento prima di utilizzare l'elettrodomestico.

Conservare questo manuale per farvi riferimento in futuro.

Osservare l'oggetto fisico per verificarne aspetto, colore e

modello degli sportelli.

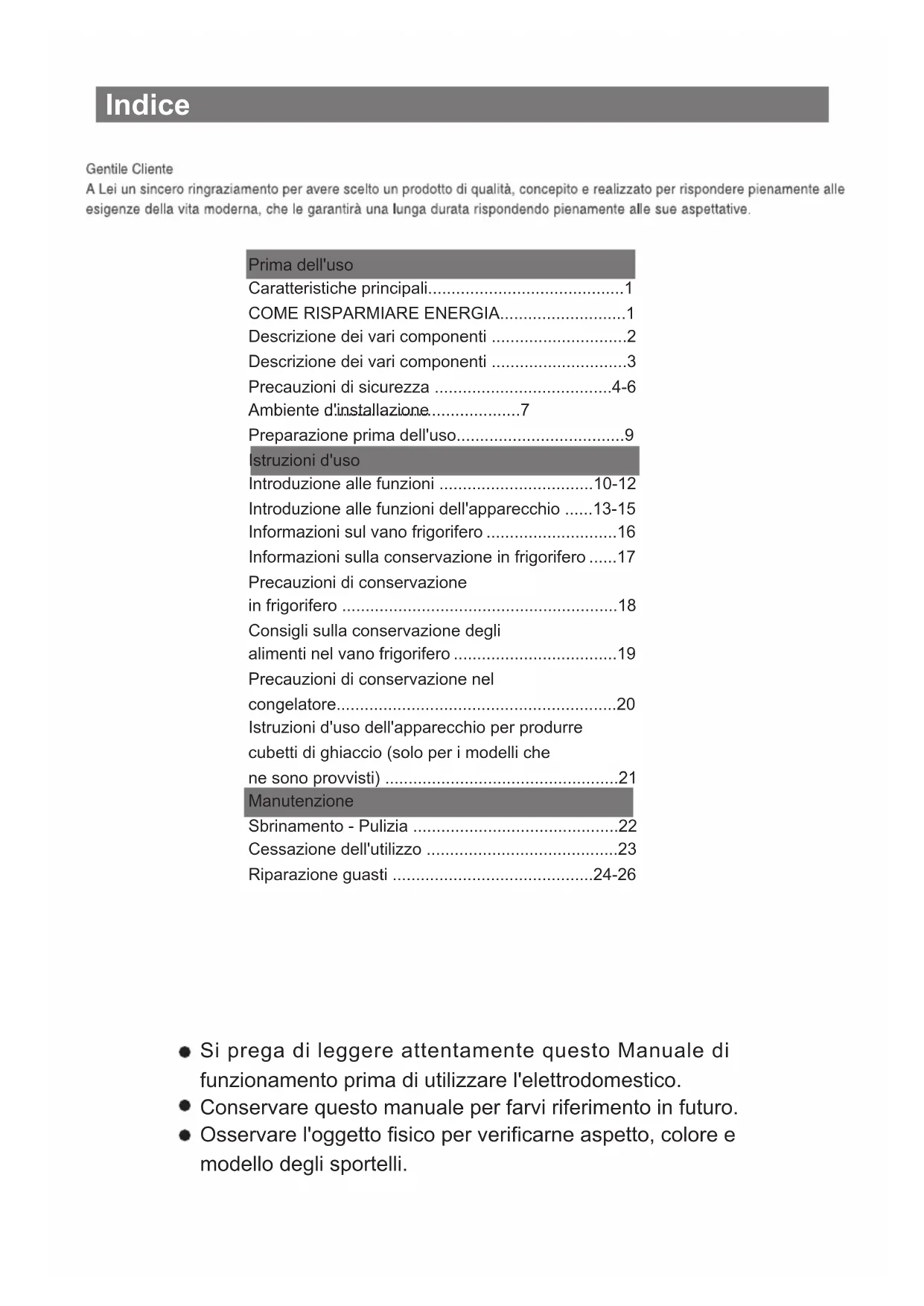

Caratteristiche principali1

Descrizione dei vari componenti 3

Precauzioni di sicurezza 4-6

Preparazione prima dell'uso9

Introduzione alle funzioni 10-12

Informazioni sul vano frigorifero 16

Precauzioni di conservazione

Consigli sulla conservazione degli

alimenti nel vano frigorifero 19

Sbrinamento - Pulizia 22

Cessazione dell'utilizzo 23

Riparazione guasti 24-26

Descrizione dei vari componenti 2

Introduzione alle funzioni dell'apparecchio 13-15

Informazioni sulla conservazione in frigorifero 17

Precauzioni di conservazione nel

Istruzioni d'uso dell'apparecchio per produrre

cubetti di ghiaccio (solo per i modelli che

ne sono provvisti) 21

COME RISPARMIARE ENERGIA1Caratteristiche principali

Apparecchio automatico per la produzione di cubetti di ghiaccio asportabile (disponibile solo

per alcuni modelli).

Lo sportello del congelatore è costituito da due cassetti. Questa caratteristica può

semplificare l'accesso agli alimenti, consentendo di risparmiare energia e aumentando la

praticità di utilizzo (disponibile solo per alcuni modelli).

Struttura con semi-ripiani.

Impianto di illuminazione innovativo, garanzia di lungo rendimento.

Porta-bottiglie ripiegabile.

Grande scomparto per frutta e verdura con regolazione di umidità.

La funzione di ACCENSIONE/SPEGNIMENTO è inserita nel display (disponibile solo per

Il vano frigorifero può essere acceso/spento separatamente.

Funzione di allarme intelligente: allarme automatico in caso di surriscaldamento,

malfunzionamento, sportello aperto.

Tasti a sfioramento (disponibile solo per alcuni modelli)

Dispositivo anti-odore (disponibile solo per alcuni modelli)

Conservazione alimenti freschi a zero gradi.

Installare l'apparecchio in un ambiente asciutto e ben ventilato. L'apparecchio non deve essere

esposto direttamente alla luce del sole o vicino ad una fonte di calore (per es. calorifero, forno).

Lasciare raffreddare alimenti caldi e bevande calde prima di introdurli nell'apparecchio.

Per scongelare i surgelati, metterli nel vano frigorifero. Si utilizza così il freddo dell'alimento

congelato per raffreddare gli alimenti nel vano frigorifero.

Diminuire il più possibile il tempo e la frequenza di apertura della porta. Per esempio, se si

conservano gli alimenti in un modo organizzato, il tempo di apertura della porta durante il

prelevamento diminuirà.

Conservare gli alimenti coperti o nella loro confezione .

Evitare di caricare eccessivamente il frigorifero per garantire una buona circolazione dell'aria.

Se si forma uno strato di ghiaccio con spessore superiore ai 5mm nel vano congelatore,

procedere con le operazioni di sbrinamento.

Se si imposta l'apparecchio alla temperatura più bassa, il consumo energetico sarà più alto. Si

consiglia perciò di impostare una temperatura più alta possibile purchè non sussistano esigenze

COME RISPARMIARE ENERGIADescrizione dei vari componenti

Gli accessori illustrati sono presenti in diversi modelli. Ci possono essere delle lievi

differenze tra questi e quelli presenti nel proprio frigorifero.

Cassetto vano intermedio

Cassetto ripiano inferiore

conservazione alimenti

Cassetto congelatore

Scomparto conservazione

Gli accessori illustrati sono presenti in diversi modelli. Ci possono essere delle

lievi differenze tra questi e quelli presenti nel proprio frigorifero.

CFE533CW/CFE533AW/CFE633CS/CFE633CW/CFE629CW/CFL533CB/CFL533CS/CFL533AB/

CFD634CW/CFD634CS/CFD629CX/CFD629CB/CFD633CX/CFD633CS/CFD734CW/CFD734CX/

CFE629CWE/CFE629CSE/CFE633CWE/CFE633CSEPrecauzioni di sicurezza

Il frigorifero funziona con alimentazione 220-

240VAC/50Hz. Delle oscillazioni anomale di

tensione possono provocare la mancata

accensione del frigorifero, danni alla regolazione

della temperatura o al compressore o ci può

essere un rumore anomalo quando il

compressore è in funzione. In tale evenienza

deve essere montato un regolatore automatico.

Per il frigorifero deve essere prevista una presa

dedicata con messa a terra affidabile. Il cavo

elettrico del frigorifero è dotato di una spina a tre

terminazioni (“collegamento a massa”) adatta a

una presa standard a tre fori (“collegamento a

massa”). Non tagliare mai e non smontare mai la

terza terminazione della spina (“collegamento a

massa”). Si dovrebbe aver accesso alla presa

anche dopo l'istallazione in sede del frigorifero.

Manutenzione del filo elettrico

Quando si toglie la spina del frigorifero,

afferrare la spina, non il cavo.

Accertarsi che il filo elettrico non sia incastrato

nel frigorifero. Non camminare sopra il filo

Fare attenzione a non ingarbugliare o

danneggiare il filo elettrico spostando il

frigorifero dal muro.

Filo elettrico danneggiato

Quando il filo elettrico è danneggiato o la spina è

usurata spegnere il frigorifero o contattare un

agente di assistenza autorizzato che provveda alla

Se in prossimità del frigorifero si hanno

perdite di gas di carbone o di un altro

Chiudere la valvola del gas che perde;

Aprire porte e finestre;

Non staccare dalla o inserire nella presa i cavi

elettrici del frigorifero o di qualsiasi altro

Staccare la spina del frigorifero in

Pulizia o manutenzione;

Sostituzione della lampadinaPrecauzioni di sicurezza

Non conservare mai in frigorifero materiali

infiammabili, esplosivi o corrosivi.

Non conservare in frigorifero medicine, batteri o

agenti chimici. Questo frigorifero è un

elettrodomestico. Si sconsiglia di non introdurvi

materiali che necessitano di essere conservati a

Non conservare in prossimità del frigorifero

benzina o altri materiali infiammabili per evitare il

pericolo di un incendio.

Non porre sulla sommità del frigorifero oggetti

instabili (oggetti pesanti, recipienti contenenti

acqua), in modo da evitare lesioni alla persona

causate dalla loro caduta o scosse provocate dal

contatto con l'acqua

Non appendersi ai balconcini della controporta. Lo

sportello potrebbe incrinarsi, i balconcini

potrebbero staccarsi o il frigorifero potrebbe cadere.

Non salire sullo sportello del congelatore o sul

mobile quando si ripongono o si prelevano alimenti.

Non toccare la superficie interna del vano

congelatore quando questo è in funzione,

poiché,a contatto con la superficie le mani,

soprattutto se bagnate, potrebbero subire lesioni

chimicoPrecauzioni di sicurezza

Aprire/chiudere gli sportelli unicamente servendosi

delle maniglie. Lo spazio tra i due sportelli e tra gli

sportelli e i vani è molto stretto. Non inserire le

mani in questi spazi per evitare di rimanere

intrappolati con le dita, ferendosele. Aprire o

chiudere gli sportelli del frigorifero sono quando

non ci sono bambini nel raggio d'azione degli stessi.

Per assicurarsi che il frigorifero sia isolato

elettricamente, non spruzzare o non lavare con

getti d'acqua abbondanti il frigorifero durante le

operazioni di pulizia, non installare il frigorifero in

una zona umida o in una posizione in cui

potrebbe essere raggiunto da spruzzi d'acqua.

Lo smontaggio e la variazione delle caratteristiche

del frigorifero devono essere autorizzati. Qualsiasi

movimento brusco del frigorifero può danneggiare i

condotti di raffreddamento. Ne possono derivare

danni o lesioni alla persona. La riparazione del

frigorifero deve essere effettuata da professionisti

Non conservare mai nel congelatore birra o

bevande in bottiglia, perché congelando

potrebbero esplodere.

Staccare la spina del frigorifero nel caso si verifichi

un'interruzione di corrente o prima di effettuare la

pulizia. Lasciar passare almeno 5 minuti prima di

riavviare il frigorifero, in quanto dei riavvii ripetuti

possono danneggiare il compressore.

Quando si deve smaltire il frigorifero, per evitare

che dei bambini possano rimanervi intrappolati

accidentalmente, rimuovere gli sportelli del

frigorifero, le guarnizioni e le mensole degli

sportelli e riporli in un luogo idoneo.Ambiente d'installazione

Livellamento del mobile

Il frigorifero deve poggiare su una superficie piana

e solida. Se il frigorifero è posto su un basamento,

si devono usare materiali lisci, resistenti ed

ignifughi. Non usare mai come basamento la

gommapiuma contenuta nella confezione. Se il

frigorifero è lievemente instabile, è possibile

aumentare o ridurre la lunghezza dei suoi piedini

regolabili ruotandoli in senso orario o anti-orario.

Non posizionare mai il frigorifero in una zona

umida o in un luogo in cui potrebbe essere

raggiunto da spruzzi d'acqua. Pulire e asciugare

gli schizzi di acqua e le macchie con un panno

La direzione illustrata è il senso orario

Il frigorifero dovrebbe essere posto in una zona

ben ventilata non distante da una sorgente di

acqua potabile. Lasciare una distanza di almeno

20cm tra la parte superiore dell'apparecchio ed

eventuali mobili sovrastanti e di almeno 10 cm

tra le fiancate e mobili o pareti laterali.

sul lato verso dx osx

Non conservare troppo cibo nel congelatore per evitare

lunghi periodi di funzionamento del compressore o la

caduta degli alimenti. Si consiglia di non superare la

linea di carico dei cassetti. Il peso totale degli alimenti

non dovrebbe superare i 30 kg. Per evitare che i cibi

cadano al suolo, non tirare troppo violentemente o di

traverso il cassetto del congelatore.Lo spazio dietro la

traversa centrale del freezer pu essere utilizzato per

conservare gli alimenti, ma assicuratevi di introdurre gli

alimenti dall alto avendo precedentemente rimosso il

cassetto freezer superiore.

L'apparecchio deve essere posizionato in modo tale che si possa avere accesso alla presa.

Se il cavo di alimentazione è danneggiato, per evitare pericoli, esso deve essere sostituito dalla

casa produttrice, da suo personale addetto alla manutenzione o soggetti similarmente qualificati.

mantenere le aperture di ventilazione, presenti sulla struttura esterna

dell'apparecchio o in quella in esso incorporata, libere da ostruzioni. Attenzione: non utilizzare

dispositivi meccanici o altri strumenti per accelerare il processo di sbrinamento, eccetto quelli

consigliati dalla casa produttrice.

non danneggiare il circuito di refrigerazione.

non utilizzare apparecchiature elettriche nei vani di conservazione dei cibi

dell'apparecchio, a meno che esse non siano del tipo consigliato dalla casa produttrice.

questo apparecchio non è stato concepito per essere utilizzato da soggetti

(compresi bambini) con capacità fisiche, sensoriali o mentali ridotte, o privi di esperienza e di

pratica, a meno che non siano sotto la supervisione o seguano delle direttive inerenti l'uso

dell'elettrodomestico di una persona responsabile per la loro sicurezza.

bisogna controllare i bambini per essere certi che non giochino con l'apparecchio.

Attenzione:Preparazione prima dell'uso

Asportare tutte le confezioni

Togliere anche la base in gommapiuma e il nastro adesivo che trattiene gli

Controllare accessori e documenti di accompagnamento

Controllare gli oggetti contenuti nella confezione

spuntando la Packing list. Se ci sono discrepanze

rivolgersi al punto vendita presso il quale si è effettuato

Installare le maniglie

AFT630I X/AFT630IB Togliere le due maniglie dalla scatola

degli accessori e inserirle nelle rispettive sedi

come illustrato nella figura. Fissare le maniglie

sugli sportelli con le (4) viti fornite partendo dal

basso e andando verso l'alto.

(AFL631CB/AFL631CS/AFL631CW/AFD631CX/AFD631

CB/AFD631CS/AFD630IX/AFD630IB/AFD630IS/

Portare il frigorifero in opportuna collocazione

(Si veda il paragrafo “Ambiente di installazione”)

Prima dell'utilizzo è consigliabile pulire l'elettrodomestico

Si prega di pulire l'interno e l'esterno del frigorifero con

acqua prima di riporvi qualsiasi alimento.

Dopo che l'elettrodomestico è stato livellato e pulito,

lasciarlo inattivo per almeno 6 ore prima di accenderlo in

modo da assicurarne il normale funzionamento.

8Preparazione prima dell'uso

Collegamento alla rete elettrica

Quando il frigorifero è collegato alla rete elettrica, la temperatura del vano

frigorifero e quella del congelatore sono automaticamente impostate

rispettivamente a 5 e -18 .

Modalità operative del frigorifero

Modalità di regolazione manuale: è possibile impostare la temperatura

premendo il tasto di impostazione temperatura (si veda di seguito la

“Descrizione delle funzioni”).

Riporre gli alimenti

Dopo che il frigorifero è stato in funzione per un periodo

congruo di tempo e l'interno è sufficientemente

freddo,è possibile riporre gli alimenti.

Quando si cambiano impostazioni può essere necessario far trascorrere

del tempo affinché il frigorifero raggiunga la temperatura impostata. La

durata di questo lasso di tempo dipende dalla differenza tra le temperature

esistenti e quelle impostate, la temperatura ambiente, la frequenza di

apertura degli sportelli e la quantità di alimenti riposti .

NotaIntroduzione alle funzioni

Pannello di controllo

Pulsante refrigerazione

Accensione iniziale Impostazione della temperatura di conservazione in frigorifero

All'accensione iniziale si illuminerà l'indicatore di corrente. Ci sarà una segnalazione di

allarme dovuta all'alta temperatura presente nel congelatore. Premendo qualsiasi tasto

l'allarme viene disattivato.

Impostazione della temperatura nel vano frigorifero

È possibile impostare la temperatura nel vano frigorifero facendo ruotare la manopola di

impostazione temperatura vano frigorifero. Ci sono tre temperature di refrigerazione:

“vacanza”, moderata e massima.

Impostazione della temperatura nel vano congelatore

È possibile impostare la temperatura nel congelatore facendo ruotare la manopola di

impostazione temperatura congelatore. Ci sono tre temperature di congelamento: debole,

Refrigerazione massima

Selezionare questa funzione dopo aver introdotto nel vano frigorifero degli alimenti

freschi. Premendo il pulsante refrigerazione massima, il frigorifero attiva questa funzione e si

illumina l'indicatore corrispondente. La funzione verrà automaticamente disattivata quando la

temperatura scenderà al livello richiesto. È inoltre possibile disattivarla premendo

nuovamente il pulsante refrigerazione massima.

Congelamento massimo

Girare la manopola di impostazione temperatura del vano frigorifero su “Vacanza”

attiverà la funzione “vacanza” nel vano frigorifero. Esso funzionerà a una temperatura

relativamente alta. (Prima di attivare questa funzione togliere qualsiasi tipo di cibo fresco dal

vano frigorifero e chiudere lo sportello)

Il display si spegnerà automaticamente 1 minuto dopo la conclusione di un'operazione.

Esso si accenderà all'apertura dello sportello o premendo qualsiasi tasto. (Gli allarmi non

illuminano il display)

Allarme sportello aperto

Quando lo sportello del frigorifero è aperto per più di tre minuti, l'indicatore refrigerazione

massima lampeggerà e il segnalatore acustico emetterà 3 segnali ogni 30 secondi. I segnali

acustici possono essere disattivati chiudendo lo sportello o premendo qualsiasi tasto.

Se la temperature all'interno del vano ghiacciaia è troppo bassa, la funzione di super-

raffreddamento potrebbe non funzionare. Ovvero, quando si preme una volta il pulsante

“super-Cooling” (Super-raffreddamento), il cicalino emette un bip e l'indicatore non

lampeggia, e questo indica che la temperatura all'interno del vano ghiacciaia è troppo bassa

e la funzione super-raffreddamento non deve essere attivata.

Qualora fosse necessario congelare grosse quantità di cibo, si consiglia di premere il

tasto super freezing circa 24 ore prima. Questa funzione si disattiva automaticamente dopo

56 ore. E' possibile disattivarla prima semplicemente premendo il tasto super freezing

CFE533CW/CFE533AW/CFE633CS/CFE633CW/CFE629CW/CFE629CS/CFE629CB CFE629CB/U/CFE629CWE/CFE629CSE/CFE633CWE/CFE633CSEIntroduzione alle funzioni

Allarme di surriscaldamento

Quando la temperatura nel vano congelatore sale oltre un determinato valore, l'indicatore

congelamento massimo lampeggerà e il segnalatore acustico emetterà un segnale al secondo. I

segnali acustici possono essere disattivati quando la temperatura nel vano congelatore scende a un

livello prestabilito o premendo qualsiasi tasto.

Spegnimento del vano frigorifero

Impostare la temperatura del vano frigorifero su 0(SPENTO). Il vano frigorifero verrà spento mentre

il congelatore continuerà a funzionare normalmente.

Spegnimento del frigorifero

Impostare la temperatura del congelatore su 0 . Il frigorifero smetterà di funzionare.

Questa funzione non equivale all'interruzione della corrente.

Pannello di controllo

A1 Accensione/spegnimento del vano frigorifero

A3 Refrigerazione massima

A5 Abbassamento temperatura vano

A2 Funzione “vacanza”.

A6 Innalzamento temperatura congelatore

A8 Congelamento massimo

A10 ACCENSIONE/SPEGNIMENTO Accensione iniziale

Quando il frigorifero viene acceso per la prima volta, si illumineranno l'indicatore di corrente e quello

del vano frigorifero. La temperatura del vano frigorifero verrà indicata come “-“ a causa dell'elevata

temperatura interna. La temperatura del congelatore verrà indicata come “- -“ a causa dell'elevata

temperatura interna. Il segnale acustico risuonerà. Premere il tasto A9 per disattivare il segnale

acustico. Dopo che la temperatura è scesa a un livello prestabilito, le temperature del vano frigorifero

e del congelatore verranno visualizzate secondo l'impostazione dello stabilimento di produzione,

rispettivamente con i valori di “5” e “-18”.

Premere il pulsante A4 o A5 per impostare la temperatura del vano frigorifero. La temperatura del

vano frigorifero varia, andando da 2 a 8. La configurazione è confermata automaticamente 5 secondi

dopo il termine dell'operazione o premendo qualsiasi altro tasto.

Impostazione della temperatura nel vano frigorifero

Impostazione della temperatura nel vano congelatore

Premere il pulsante A6 o A7 per impostare la temperatura del congelatore. La temperatura del

congelatore varia da -16°C a -24°C. Verrà confermata automaticamente 5 secondi dopo il termine

dell'operazione o premendo qualsiasi altro tasto.

Refrigerazione massima

Selezionare questa funzione dopo aver introdotto nel vano frigorifero degli alimenti freschi.

Premere il tasto A3 e questa funzione verrà attivata mentre si illuminerà l'indicatore

corrispondente. La funzione verrà automaticamente disattivata quando la temperatura

scenderà al livello richiesto. È possibile disattivarla anche premendo nuovamente il tasto A3.

Congelamento massimo

Premere il tasto A2, si illuminerà l'indicatore corrispondente e verrà attivata la funzione

“vacanza” nel vano frigorifero. Esso funzionerà in modalità “Vacanza” a una temperatura

relativamente alta. La temperatura del vano frigorifero verrà indicata come “-” (Prima di

attivare questa funzione togliere gli alimenti freschi dal frigorifero e chiudere lo sportello).

Premere di nuovo il tasto A2, l'indicatore corrispondente si spegnerà e il frigorifero tornerà al

funzionamento normale.

Il display si spegnerà automaticamente 1 minuto dopo la conclusione di un'operazione. Si

potrà accendere nuovamente all'apertura dello sportello o premendo qualsiasi tasto. (Gli

allarmi non illuminano il display)

Allarme sportello aperto

Quando lo sportello del frigorifero è aperto per più di tre minuti, l'indicatore refrigerazione

massima lampeggerà e il segnale acustico emetterà 3 segnali ogni 30 secondi. Il segnale

acustico può essere disattivato chiudendo lo sportello o premendo il tasto A9.

Allarme di surriscaldamento

Quando la temperatura nel vano congelatore sale oltre un certo valore, l'indicatore

congelamento massimo rimarrà illuminato e il segnale acustico emetterà un segnale al

secondo. Il segnale acustico può essere disattivato quando la temperatura nel vano

congelatore scende a un livello prestabilito o premendo il tasto A9.

Spegnimento del vano frigorifero

Premere e mantenere premuto il tasto A1 per 3 secondi, l'indicatore corrispondente si

spegnerà e il vano frigorifero verrà spento mentre il congelatore continuerà a funzionare

normalmente. Anche l'icona indicante la temperatura del vano frigorifero scomparirà.

Premere nuovamente il tasto A1 e tenerlo premuto per 3 secondi, si illuminerà l'indicatore

corrispondente, il vano frigorifero tornerà in attività e l'icona indicante la temperatura del

vano frigorifero riapparirà.

Spegnimento del frigorifero

Premere e mantenere premuto per 3 secondi il tasto A10, l'indicatore corrispondente

scomparirà, il display si spegnerà e il frigorifero smetterà di funzionare.

Premere nuovamente e mantenere premuto per 3 secondi il tasto A10, l'indicatore

corrispondente si accenderà, il display si illuminerà e il frigorifero inizierà a funzionare

Questa funzione non equivale all'interruzione della corrente.

Indicazione di errore

Quando viene visualizzatoEoFacausadiunguasto, il frigorifero può continuare a

conservare gli alimenti refrigerati. Si prega di contattare il personale del servizio di

Se la temperature all'interno del vano ghiacciaia è troppo bassa, la funzione di super-

raffreddamento potrebbe non funzionare. Ovvero, quando si preme una volta il pulsante

“super-Cooling” (Super-raffreddamento), il cicalino emette un bip e l'indicatore non

lampeggia, e questo indica che la temperatura all'interno del vano ghiacciaia è troppo bassa

e la funzione super-raffreddamento non deve essere attivata.

Qualora fosse necessario congelare grosse quantità di cibo, si consiglia di premere il tasto

"super freezing" circa 24 ore prima. Premere il tasto A8, questa funzione verrà attivata

mentre si illuminerà l’indicatore corrispondente. Questa funzione si disattiva

automaticamente dopo 56 ore. È possibile disattivarla anche premendo nuovamente il tasto

12Introduzione alle funzioni dell'apparecchio

Pannello di controllo

A1 Interruttore di accensione/spegnimento del vano

A3 Aumento della temperatura

A4 Abbassamento della temperatura

A5 Tasto di conferma

A6 ACCENSIONE/SPEGNIMENTO corrente

B Icona refrigerazione massima

D Display temperatura conservazione in frigorifero

E Icona indicante vano frigorifero

F Icona indicante vano congelatore

G Icona dell'allarme

H Display temperatura conservazione nel

I Icona congelamento massimo

J Icona produzione ghiaccio (solo per modelli

con produzione cubetti di ghiaccio)

K Icona regolazione intervallo introduzione

acqua (solo per modelli con produzione

cubetti di ghiaccio)

Quando il frigorifero viene acceso la prima volta, si illuminerà l'icona G. La temperatura di

conservazione nel vano frigorifero verrà visualizzata come “-” a causa dell'alta temperatura interna.

La temperatura di conservazione nel vano congelatore sarà visualizzata come“- -” a causa delle alte

temperature. Il segnale acustico emetterà un suono. Premere il tasto A5, il segnale acustico sarà

disattivato e l'icona G rimarrà accesa. Se la temperatura scende arrivando a un certo livello, l'icona G

si spegnerà e le temperature del vano frigorifero e congelatore assumeranno i valori preimpostati

dallo stabilimento di produzione, rispettivamente “5” e “-18”.

Impostazione della temperatura di conservazione in frigorifero

Premere il tasto A2 fino a che l'icona D comincia a lampeggiare. Poi, premere il tasto A3 o A4 per

regolare la temperatura. La temperatura di conservazione refrigerata ha un andamento ciclico e

passa da2a8.Dopo averla regolata al valore prescelto, premere il tasto A5 per conferma.

Nota: oltre all'icona D lampeggia anche l'icona E Impostazione della temperatura di conservazione nel congelatore

Premere il tasto A2 fino a che l'icona H comincia a lampeggiare. Successivamente premere il tasto A3

o A4 per regolare la temperatura. La temperatura di conservazione nel congelatore ha un andamento

ciclico e passa da -16 a -24. Dopo averla regolata al valore prescelto, premere il tasto A5 per

Nota: oltre all'icona H lampeggia anche l'icona F

CFD734CXIntroduzione alle funzioni dell'apparecchio

Refrigerazione massima

Premere il tasto A2 fino a che l'icona B lampeggia. Poi premere il tasto A5 per confermare la

funzione di refrigerazione rapida. L'icona B rimarrà accesa con luce fissa. Seguendo lo stesso

procedimento è possibile disattivare la funzione di refrigerazione rapida.

Premere il tasto A2 fino a che l'icona C lampeggia. Poi, premere il tasto A5 per confermare la

funzione vacanza. L'icona C rimarrà accesa con luce fissa. Seguendo lo stesso procedimento è

possibile disattivare la funzione vacanza.

Congelamento massimo

Funzione produzione ghiaccio (solo per modelli con produzione cubetti di ghiaccio)

Premere il tasto A2 fino a che l'icona J lampeggia. Poi premere il tasto A5 per confermare la

funzione di produzione ghiaccio. L'icona J rimarrà accesa con luce fissa. Seguendo lo stesso

procedimento è possibile disattivare la funzione di produzione ghiaccio.

Regolazione intervallo di inserimento acqua nell'apparecchio per produrre cubetti di ghiaccio (solo

per modelli con produzione cubetti di ghiaccio)

Premere il tasto A2 fino a che l'icona K lampeggia. Poi premere il tasto A5 per confermare la

regolazione dell'intervallo di inserimento di acqua nell'apparecchio per produrre cubetti di ghiaccio.

L'icona K rimarrà accesa con luce fissa. L'intervallo di inserimento di acqua verrà indicato dalle

iconeHeD.Peresempio, se l'intervallo è 4,0s, l'icona H visualizzerà la cifra4elaDlo0.Premere

il tasto A3 o A4 per regolare l'intervallo con incrementi di 0,5s. La regolazione ha un andamento

ciclico che va da 2s a 7s. Dopo aver impostato il valore desiderato, premere il tasto A5 per

confermare. L'icona K si spegnerà. Seguendo lo stesso procedimento è possibile uscire dalla

funzione di regolazione inserimento acqua nell'apparecchio per produrre ghiaccio.

Nota: è possibile effettuare questa operazione unicamente quando è selezionata la funzione

produzione ghiaccio.

Lo schermo del display perderà luminosità 1 minuto dopo il termine di un'operazione. Riacquisterà

la normale luminosità quando si apre lo sportello o si preme qualsiasi tasto. (Il tasto allarme non

farà illuminare lo schermo del display)

Allarme sportello aperto

Quando lo sportello del vano frigorifero rimane aperto per più di 3 minuti, l'icona G comincerà a

lampeggiare e verrà emesso un segnale acustico ogni 30 secondi. Se si chiude lo sportello,

l'allarme verrà disattivato e l'icona G si spegnerà. È possibile disattivare il segnale acustico anche

premendo il tasto A5.

Allarme di surriscaldamento

Quando la temperatura nel vano congelatore sale oltre un determinato valore, l'icona G rimarrà

accesa con luce fissa e il segnale acustico risuonerà ogni secondo. Quando la temperatura entro il

vano congelatore scenderà a un livello prestabilito, il segnale di allarme verrà disattivato e l'icona G

si spegnerà. È possibile disattivare il segnale acustico anche premendo il tasto A5.

Spegnimento del vano frigorifero

Premere e tenere premuto il tasto A1 per 3 secondi, il vano frigorifero verrà spento mentre il vano

congelatore continuerà a funzionare normalmente. A questo punto, l'icona D scomparirà e l'intensità

della luce dell'icona E si affievolirà.

Premere e mantenere premuto di nuovo il tasto A1 per 3 secondi, il vano frigorifero si accenderà,

l'icona D riapparirà e l'icona E riacquisterà la normale luminosità.

Nota: se in precedenza sono state selezionate le funzioni di refrigerazione rapida o vacanze, la

funzione verrà disattivata e l'icona corrispondente si spegnerà allo spegnimento del vano frigorifero

Spegnimento del frigorifero

Se la temperature all'interno del vano ghiacciaia è troppo bassa, la funzione di super-

raffreddamento potrebbe non funzionare. Ovvero, quando si preme una volta il pulsante “super-

Cooling” (Super-raffreddamento), il cicalino emette un bip e l'indicatore non lampeggia, e questo

indica che la temperatura all'interno del vano ghiacciaia è troppo bassa e la funzione super-

raffreddamento non deve essere attivata.

Qualora fosse necessario congelare grosse quantità di cibo, si consiglia di premere il tasto "super

freezing" circa 24 ore prima. Premere il tasto A2 fino a che l'icona I lampeggia. Poi premere il tasto

A5 per onfermare la funzione congelamento. L'icona C rimarrà accesa con luce fissa. Seguendo lo

stesso procedimento è posiblile disattivare la funzione congelamento rapido. Questa funzione si

disattiva automaticamente dopo 56 ore.

Nota: Se l apparecchiatura per la produzione del ghiaccio non è installata, l icona H sul pannello

del display viene visualizzata come “Er”.

14Introduzione alle funzioni dell'apparecchio

Premere e tenere premuto il tasto A6 per 3 secondi, il pannello del display si spegnerà e il frigorifero

smetterà di funzionare. Premere e tenere premuto di nuovo il tasto A6 per 3 secondi, il pannello del

display si accenderà e il frigorifero riprenderà a funzionare normalmente. Questa funzione non

equivale a staccare la corrente.

Indicazione di errore

Quando viene visualizzatoEoFacausadiunguasto, il frigorifero può continuare a

conservare gli alimenti refrigerati. Si prega di contattare il personale del servizio di

assistenza post vendita il più presto possibile.

4 Models: AFT630IX/ AFT630IB (Appendice )Informazioni sul vano frigorifero

Sebbene la temperatura in molte zone del vano frigorifero possa

essere impostata tra 0 e 10 , si sconsigliano intervalli prolungati

di conservazione dei cibi. Il vano frigorifero dovrebbe essere

utilizzato soltanto per una conservazione a breve termine.

Si consiglia di conservare nel vano frigorifero il cibo da

consumare a breve o di consumo quotidiano:

ö Regolazione dell'altezza dei ripiani

I ripiani possono essere riposizionati per accogliere cibi di

dimensioni o altezze particolari. Per regolare l'altezza di un ripiano,

prima toglierlo in questo modo: sollevare il suo lato frontale e poi

Per inserire nuovamente un ripiano, mettere i ganci posti su

entrambi i lati del ripiano sulle scanalature di sostegno e spingerlo

al massimo verso l'interno .

Lo scomparto per la frutta e la verdura

Il frigorifero è dotato di uno scomparto per la frutta e la verdura. È

possibile regolare il tasso di umidità al suo interno a seconda delle

caratteristiche degli alimenti.

Girare il pulsante di controllo umidità verso destra consente

di aumentare l'umidità nel vano frutta e verdura in modo da

conservare cetrioli, uva, kiwi, cachi, ecc.

Girare il pulsante di controllo umidità verso sinistra consente

di diminuire l'umidità nel vano frutta e verdura in modo da

conservare fragole, arance, fagioli, aglio, angurie, prugne,

Scomparto di conservazione alimenti freschi a zero gradi

La temperatura in questo scomparto viene mantenuta a circa

0 . È adatto per conservare pesce fresco, carne e cibi cotti.

Per estrarre un balconcino, sollevarlo in direzione ,

afferrare entrambi i lati e tirare in direzione . Dopo aver

effettuato la pulizia inserirlo nuovamente in sede effettuando

il procedimento inverso.Informazioni sulla conservazione in frigorifero

Uso del ripiano estraibile

La fig. mostra il ripiano estraibile una volta esteso; su di

esso è possibile riporre i contenitori di cibo più bassi.

La fig. mostra il ripiano estraibile ripiegato; quando è in

questa posizione è possibile riporre i contenitori di cibo più alti.

Per ripiegare il ripiano passando dallo stato illustrato nella fig.

a quello illustrato nella fig. , basta spingere il ripiano verso

l'interno nella direzione della freccia illustrata nella figura.

Per dispiegare il ripiano passando dallo stato illustrato nella fig.

a quello illustrato nella fig. , basta tirarlo verso l'esterno in

direzione della freccia come illustrato nella figura.

Uso del portabottiglie in inox

La fig. mostra il portabottiglie in inox ripiegato. Quando

viene mantenuto così è possibile risparmiare molto spazio.

La fig. mostra il portabottiglie in inox una volta esteso.

Quando è così può contenere molte bottiglie di vino.

Per estendere il portabottiglie passando dallo stato

illustrato nella fig. a quello illustrato nella fig. , basta

tirare il filo metallico verso il basso.

Per ripiegare il portabottiglie passando dallo stato

illustrato nella fig. a quello illustrato nella fig. , basta

spingere il filo metallico verso l'alto.

ll carico massimo del

portabottiglie è di kg 10.

Zone di conservazione consigliate per diverse

tipologie di alimenti

Dal momento che all'interno del frigorifero

circola aria fredda, si creano delle differenze di

temperatura. A seconda delle loro

caratteristiche gli alimenti dovrebbero essere

riposti in diverse zone.

Uova, burro, formaggio ecc.

Bibite, cibo in scatola ecc.

Condimenti e sottaceti

Bevande, cibo in scatola, torte, ecc.

Vino, champagne, ecc.

Latte, formaggio, ecc

Carne cotta, pesce fresco e carne, ecc.

Frutta, verdura, insalate, ecc.

La lampadina nel vano frigorifero e la sua sostituzione

Caratteristiche della lampadina: 12V, max 5W (la potenza dipende dal modello). Il sistema di

illuminazione è costituito da LED, a basso consumo energetico e lunga durata. In caso di

anomalie si prega di contattare il personale del servizio di assistenza post-vendita.

assicurasi che le due estremità dei ripiani siano inserite allo stesso livello,

altrimenti possono cadere o gli alimenti possono rovesciarsi.

NotaPrecauzioni di conservazione in frigorifero

Prima di conservarli in frigorifero i cibi caldi

dovrebbero essere lasciati raffreddare fino a

che raggiungano la temperatura ambiente.

Pulire il cibo e asciugare ogni goccia

presente su di esso prima di riporlo in

Il cibo da conservare dovrebbe essere chiuso

in involucri correttamente sigillati.

Ciò eviterà che l'umidità evapori dagli alimenti

e che essi si alterino.

Conservazione separata dei cibi.

Il cibo da conservare dovrebbe essere

separato per tipo. Gli alimenti di consumo

quotidiano dovrebbero essere riposti sulla

parte frontale dei ripiani. Ciò può evitare di

tenere aperti gli sportelli troppo a lungo o la

scadenza del periodo di conservazione

perché si è dimenticato di consumare i cibi.

Non conservare quantità eccessive di cibo.

Gli alimenti dovrebbero essere conservati

distanziati. Ciò consente all'aria fredda di fluire

liberamente e pertanto di ottenere dei migliori

risultati di conservazione.

Non appoggiare il cibo troppo vicino alle

Non conservare alimenti ad alto contenuto

di umidità appesi alle pareti interne. o

potrebbero congelare a contatto con le

stesse. Tenere gli alimenti distanti dalle

Evitare che gli alimenti (soprattutto quelli a base di olio) entrino in contatto

direttamente con il rivestimento interno del frigorifero in quanto l'olio può corroderlo. È

pertanto meglio pulire le tracce di olio ogniqualvolta se ne trovino

NotaConsigli sulla conservazione degli alimenti nel vano frigorifero

Prima dell'introduzione in frigorifero,

tagliare le foglie di rape, ravanelli e altre

verdure simili, in modo da evitare che le

sostanze nutritive siano assorbite dalle

Scongelare gli alimenti congelati nel vano

frigorifero. In questo modo è possibile

utilizzare il cibo congelato per diminuire la

temperatura del vano e risparmiare

Alcune verdure, per esempio cipolla, aglio,

zenzero, castagna d'acqua e altri alimenti

dotati di rizoma, possono essere

conservati a temperatura normale per

periodi di tempo prolungati. Non è

necessario conservarli in frigorifero.

Il metabolismo di zucche, meloni,

papaie, banane, ananas può essere

accelerato nel frigorifero, pertanto non

è bene conservare questi alimenti nel

vano frigorifero. Invece conservare in

frigorifero frutta acerba per un certo

periodo di tempo ne può accelerare la

19Precauzioni di conservazione nel congelatore

Non dovrebbe essere introdotto in

frigorifero cibo caldo, che andrebbe invece

lasciato raffreddare fino a che non abbia

raggiunto la temperatura ambiente

Il cibo tagliato in porzioni ridotte congelerà

più velocemente e sarà più facile da

scongelare e da cuocere. Il peso

consigliato per ciascuna porzione è

È meglio confezionare gli alimenti prima di

riporli nel congelatore. L'esterno della

confezione deve essere asciutto per evitare

che i sacchetti si incollino l'uno all'altro. Il

materiale di confezionamento dovrebbe

essere privo di odore, a chiusura ermetica,

non velenoso e non tossico.

Per evitare la scadenza del periodo di

conservazione, annotare sulla confezione

la data di congelamento, il limite temporale

e il nome dell'alimento rispettando i periodi

di conservazione dei diversi alimenti.

Estrarre dal congelatore solo la quantità di

cibo necessaria. Il cibo scongelato non

può essere congelato nuovamente a meno

che non venga prima cotto, altrimenti

potrebbe risultare meno commestibile.

Non inserire quantità eccessive di cibi

freschi nel congelatore. È meglio fare

riferimento alla capacità di refrigerazione

del frigorifero. (Si veda “Dati tecnici”.)

Quando la temperatura ambiente alta,

nel freezer si pu impostare la

temperatura pi bassa per ottenere le

migliori prestazioni di congelamento.Istruzioni d'uso dell'apparecchio per produrre cubetti di

ghiaccio (solo per i modelli che ne sono provvisti)

Operazioni preparatorie prima di utilizzare l'apparecchio per produrre cubetti di ghiaccio

Tagliare il tubo dell'acqua alla lunghezza desiderata assicurandosi che non presenti una curvatura

eccessiva. In linea generale la sua lunghezza totale non è superiore a 5 m. Un tubo di una lunghezza

eccessiva può ridurre la pressione dell'acqua e, come risultato, la velocità del flusso di uscita dell'acqua e la

capacità di produrre ghiaccio;

Il tubo dell'acqua dovrebbe essere mantenuto distante da qualsiasi sorgente di calore in quanto non è

Il tubo dell'acqua dovrebbe essere installato e collaudato da personale tecnico autorizzato;

L'apparecchio per produrre cubetti di ghiaccio dovrebbe essere collegato a una sorgente di acqua con

pressione compresa tra 1,5 bar e 7 bar;

Pulizia della vaschetta dei cubetti di ghiaccio

Disattivare il funzionamento dell'apparecchiatura

per la produzione del ghiaccio dal pannello del display,

togliere l'apparecchio per produrre cubetti di ghiaccio

dal frigorifero. Capovolgendolo si può vedere la

vaschetta dei cubetti di ghiaccio.

Tirare la chiusura ellittica dell'apparecchio per

produrre ghiaccio in direzione 1.

Dopo la pulizia, inserirla nuovamente compiendo le

operazioni opposte.chiudere lo sportello del

congelatore, e riattivare il funzionamento dell

apparecchiatura per la produzione del ghiaccio dal

pannello del display.

Togliere la vaschetta per i cubetti di ghiaccio

muovendola in direzione 2.

Non installare mai il tubo dell'acqua dell'apparecchio per la produzione di cubetti di ghiaccio in una zona

con temperatura ambiente inferiore a 0° per evitare il congelamento dell'acqua contenuta al suo interno.

L'apparecchio per la produzione di cubetti di ghiaccio inizierà a produrre cubetti quando la temperatura

interna raggiunge o è inferiore a -12°. (Se l'apparecchio per la produzione di cubetti di ghiaccio è utilizzato

per la prima volta o dopo un periodo di inattività prolungato, si dovranno scartare i primi cubetti di ghiaccio

prodotti in quanto ci sono impurità nel tubo dell'acqua)

Dopo che l'apparecchio è stato posizionato, il tubo dell'acqua dovrebbe essere sistemato correttamente

per evitare che venga schiacciato.

L'installazione dell'apparecchio per la produzione di cubetti di ghiaccio può essere effettuata unicamente

da un tecnico di assistenza autorizzato.

Questo apparecchio per la produzione di cubetti di ghiaccio può essere alimentato unicamente con acqua

Principio di funzionamento dell'apparecchio per la produzione di cubetti di ghiaccio

a ogni ciclo vengono realizzati 8 cubetti di ghiaccio. La capacità di produzione del ghiaccio dipende dalla

temperatura ambiente, dalla frequenza di apertura dello sportello, dalla pressione dell'acqua, dalla

temperatura di congelamento e da altre condizioni.

Per assicurare che lo scomparto di deposito sia riempito di cubetti di ghiaccio, sistemare frequentemente i

cubetti di ghiaccio nel cassetto.

Dal momento che in un unico ciclo l'apparecchio produce 8 cubetti di ghiaccio, è normale che alcuni si

attacchino agli altri (La situazione può essere migliorata diminuendo la durata dell'intervallo di alimentazione

Se questo è il primo apparecchio per ghiaccio che si inserisce

È possibile udire dei suoni di “rottura” durante il processo di produzione del ghiaccio. Non bisogna

preoccuparsene, è normale.

Se non si usano spesso i cubetti di ghiaccio

Dei cubetti di ghiaccio conservati per un intervallo di tempo prolungato possono divenire opachi o

un odore strano. Si prega di svuotare regolarmente lo scomparto di deposito dei cubetti di

ghiaccio e di pulirlo con acqua calda. Prima di inserire nuovamente lo scomparto, assicurarsi di dargli

una rinfrescata e farlo asciugare esponendolo a una luce solare debole. In caso contrario i cubetti di

ghiaccio potrebbero aderire allo scomparto.

Per un frigorifero di nuova installazione, lasciar funzionare l'elettrodomestico

24 ore prima di produrre ghiaccio.

NotaSbrinamento - Pulizia

Sbrinare il congelatore

Il congelatore si sbrina automaticamente. Non sono necessarie operazioni

Il frigorifero andrebbe pulito regolarmente per evitare l'odore degli alimenti mal

Per sicurezza, staccare il cavo prima di pulire il frigorifero.

Pulire il frigorifero con un panno morbido o con una spugna con acqua calda

(è possibile aggiungere un detergente delicato).

Asciugare con un panno asciutto le gocce d'acqua sulle superfici del

Utilizzo del filtro di pulizia (disponibile in alcuni modelli)

La durata prevista è di 5-6 anni. Ma, dal momento che il tipo e la

concentrazione di odori in ciascun frigorifero sono un dato incerto a

causa delle condizioni e dell'ambiente diversi, si consiglia di effettuarne

la sostituzione ogni 3 anni.

Dopo un uso prolungato, è possibile esporlo al sole per 30 minuti per

ristabilirne l'effetto anti-odorante. Per pulire utilizzare un flusso lento di

Il frigorifero è molto pesante. Quando lo si sposta per pulirlo o effettuare delle

riparazioni, fare attenzione a non danneggiare il pavimento. Mantenere il

frigorifero in posizione orizzontale durante lo spostamento.

Non spostare il frigorifero facendolo oscillare per evitare di danneggiare il

Non spruzzare acqua sul frigorifero e non lavarlo con un forte getto per evitare

conseguenze al sistema di isolamento elettrico.

Non pulire con spazzole dure, spazzole metalliche, polveri detergenti, benzina,

amilacetato, acetone e soluzioni organiche simili, acqua calda o soluzioni

acide o alcaline. Per evitare danni pulire con un detergente speciale per

Non toccare con le mani bagnate le parti in ferro freddo, altrimenti la pelle

potrebbe rimanervi attaccata.

Effettuando la pulizia, non pulire le mensole in vetro freddo con acqua calda.

Altrimenti il vetro potrebbe rompersi a causa dell'improvvisa variazione di

temperatura e provocare lesioni alla persona e danni.

Tenere sempre pulita la guarnizione dello sportello.

Se non si desidera utilizzare lo scomparto di deposito dei cubetti di ghiaccio per un periodo di tempo

Togliere tutti i cubetti di ghiaccio dallo scomparto di deposito e lavarlo con acqua calda. Asciugare lo

scomparto con un panno asciutto prima di inserirlo nuovamente nell'elettrodomestico. Dopodiché,

chiudere la valvola posta tra la sorgente di acqua e l'apparecchio.

Il produttore di ghiaccio può essere facilmente rimosso e riposto altrove, nel caso si desideri avere

maggiore spazio disponibile per conservare gli alimenti surgelati.Cessazione dell'utilizzo

Provvedimenti per interrompere l'erogazione di corrente

Anche in estate è possibile conservare il cibo in frigorifero per qualche

ora dopo un'interruzione di corrente. Se si verifica un'interruzione di

corrente chiamare la società erogatrice di energia elettrica per chiedere

notizie circa la durata dell'interruzione.

Non mettere altro cibo nel frigorifero durante un'interruzione di

corrente e cercare di aprire lo sportello il meno possibile.

Se era stato dato preavviso dell'interruzione di corrente ed essa dura

più di 24 h, preparare del ghiaccio e metterlo in un recipiente nel

comparto più alto del vano frigo.

Dal momento che in caso di interruzione di corrente o altri guasti la temperatura nel

frigorifero aumenterà, il periodo di conservazione e la commestibilità del cibo

risulteranno ridotti.

Cessazione dell'utilizzo

Se il frigorifero non verrà utilizzato per un periodo prolungato, disconnettere il cavo

elettrico, scollegare la sorgente d'acqua e pulirlo secondo la procedura sopra descritta.

Mantenere aperto lo sportello del frigorifero per evitare che alimenti rimasti nel vano

producano cattivi odori.

Per garantire la durata del frigorifero si consiglia di non spegnerlo a meno che ciò

Prima di partire per le vacanze

Spostamento del frigorifero

Staccare la spina del frigorifero.

Togliere tutti gli alimenti.

Fissare con nastro adesivo le mensole e lo scomparto per frutta e

verdura nel vano frigorifero e le altre parti mobili presenti nel

Chiudere lo scomparto e fissarlo con nastro adesivo.

Non inclinare il frigorifero di più di 45 gradi (angolazione rispetto

alla verticale) per evitare di danneggiare l'impianto di refrigerazione.

Non spostare il frigorifero tenendolo per la maniglia per evitare

danni economici o lesioni alla persona.

Se si parte per un lungo periodo di vacanza, disconnettere

corrente e sorgente di acqua, togliere tutti gli alimenti presenti,

attendere che lo sbrinamento sia completo. Successivamente,

pulire e asciugare l'interno dell'elettrodomestico e lasciare lo

sportello aperto per evitare che alimenti rimangano nel vano e

producano cattivi odori. Se ci si attende che la temperatura

ambiente scenda sotto 0°C chiedere a un tecnico di assistenza

qualificato di eliminare l'acqua presente nell'impianto di

alimentazione acqua. In caso contrario si possono produrre

danni dovuti allo straripamento dell'acqua in caso di rottura di

un tubo o di una giunzione.

Non appoggiare mai orizzontalmente il

AvvertenzaRiparazione guasti

Prima di chiamare il servizio assistenza, leggere la seguente tabella dedicata alla riparazione di guasti.

Ciò consente di risparmiare tempo e denaro. La tabella contiene un'esposizione dei problemi comuni,

tranne quelli provocati da difetti di lavorazione o dei materiali utilizzati per fabbricare il frigorifero.

Funzionamento frigorifero

Il frigorifero sta compiendo

il ciclo di sbrinamento.

Il frigorifero non è

collegato a una presa di

Il frigorifero è SPENTO.

Ciò è normale per un frigorifero a sbrinamento

Verificare che la spina sia saldamente

inserita nella presa.

Premere il pulsante “Alimentazione” per 3 o

più secondi per riavviare il frigorifero o girare

la manopola da SPENTO sulla posizione di

selezione della temperatura.

Il frigorifero è stato spento

per un certo periodo di

L'apparecchio automatico

di produzione di cubetti di

ghiaccio è in funzione.

Lo sportello viene aperto

troppo frequentemente o per

Lo sportello del vano

frigorifero / congelatore non

è chiuso saldamente.

La temperatura impostata

per il congelatore è troppo

La guarnizione dello

frigorifero/congelatore è

sporca, usurata, rotta o

Il condensatore è sporco.

In questo caso, è normale che il frigorifero

funzioni per più tempo.

Di norma, un frigorifero si raffredda in 8-12 ore.

Il processo di produzione del ghiaccio

comporta che il frigorifero funzioni più a lungo.

Aria calda entra nel frigorifero e fa sì che si

avvii frequentemente. Non aprire troppo

spesso lo sportello.

Accertarsi che il frigorifero sia posizionato

su un terreno stabile e che non ci siano cibi o

recipienti che urtano contro lo sportello. Si

veda “sportello/cassetto apertura/chiusura”

nel paragrafo “Problema”

Impostare una temperatura più alta fino a

che si è ottenuta una temperatura

soddisfacente del frigorifero. Ci vogliono 24

ore prima che la temperatura del frigorifero

raggiunga la stabilità.

Pulire o sostituire la guarnizione dello

sportello. Una perdita della guarnizione può

provocare tempi di esecuzione più lunghi per

il frigorifero per mantenere la temperatura

Pulire il condensatore.

Temperatura troppo elevata

Lo sportello ogni volta viene

aperto troppo frequentemente

o per un periodo di tempo

temperatura troppo elevata.

Lo sportello non è chiuso

Il condensatore è sporco.

temperatura troppo elevata

Ogni volta che lo sportello viene aperto nel

frigorifero entra aria calda. Cercare di aprire lo

sportello il meno frequentemente possibile.

Impostare nuovamente la temperatura.

Si veda “sportello/cassetto apertura/chiusura”

nel paragrafo “Problema”.

Pulire il condensatore.

Impostare una temperatura più bassa per il

congelatore. Ci vogliono 24 ore prima che la

temperatura del frigorifero raggiunga la stabilità.

24Riparazione guasti

Problemi Cause Soluzioni

Temperatura troppo elevata

vano frigorifero è troppo

elevata mentre quella

del congelatore va bene

temperatura troppo elevata

per il vano frigorifero.

Impostare una temperatura più bassa per

il vano frigorifero. Ci vogliono 24 ore prima

che la temperatura del frigorifero raggiunga

Acqua/umidità/ghiaccio nel frigorifero

Lo sportello non è chiuso

Lo sportello ogni volta

frequentemente o per un

periodo di tempo prolungato.

L'accumulazione di gelo e umidità in un

clima del genere accelera.

Si veda “sportello/cassetto

apertura/chiusura” nel paragrafo

Non aprire così spesso lo sportello.

del frigorifero o tra

Lo sportello del frigorifero

non è chiuso saldamente.

Ciò causa condensa dell'aria

fredda nel frigorifero e

dell'aria calda fuori di esso.

Ciò è normale in un clima umido. La

presenza di umidità diminuirà quando calerà il

Si veda “sportello/cassetto

apertura/chiusura” nel paragrafo

Apparecchio automatico per la produzione di cubetti di ghiaccio

produce ghiaccio L'apparecchio per la produzionedi ghiaccio non è accesoLa valvola di erogazione diacqua non è apertaLa temperatura nel congelatorenon è abbastanza bassaL'apparecchio per la produzione di ghiaccio non è installato nella sua sede. Accendere l'apparecchio per la produzione

di ghiaccio dal display

Aprire la valvola di erogazione di acqua.

Si veda “Temperatura troppo alta” al

paragrafo “Problema”.

Spingere nella sua sede corretta

l'apparecchio per la produzione di cubetti di

ghiaccio è insufficiente

La capacità di produzione del

ghiaccio è inferiore al previsto La temperatura nel congelatorenon è abbastanza bassaL'apparecchio per la produzione di cubetti di ghiaccio può produrre circa 1 kg di cubetti di ghiaccio in 24 ore.

Impostare una temperatura più bassa per il congelatore. L'apparecchio non

riesce a smettere di

produrre ghiaccio La sua barra di rilevamentoghiaccio viene spinta in unaposizione inferiore da un oggettopresente nel congelatore. I cubetti di ghiaccio

sapore Guastati da odori presenti nelvano frigorifero o nel congelatore.L'acqua erogataall'apparecchio per la produzione di cubetti di ghiaccio non è fresca.

I cubetti di ghiaccio sono stati conservati per un periodo ditempo prolungato. Coprire tutti i cibi con molta attenzione.

Scartare i cubetti conservati da lungo tempo o

realizzati con i primi carichi dell'apparecchio.

Aggiungere un filtro al tubo di

alimentazione dell'acqua. Consultare una

società di depurazione dell'acqua.

Scartare i cubetti di ghiaccio conservati per

un periodo di tempo troppo lungo.

Cattivi odori nel frigorifero

frigorifero è sporco

L'interno del frigorifero

Nel frigorifero si conserva

del cibo dall'odore acre

Pulire l'interno del frigorifero

Avvolgere bene il cibo.

25 Togliere l'oggetto che spinge la barra per ilrilevamento del ghiaccio, liberare la barra e togliere tuttii pezzi di ghiaccio intorno alla barra stessa.Riparazione guasti

Problemi Cause Soluzioni

Lo sportello del vano

frigorifero è aperto.

temperatura troppo elevata

Chiudere lo sportello o tacitare disattivare

manualmente l'allarme.

Il segnale di allarme è normale quando

esso è acceso per la prima volta a causa

di una temperatura relativamente più

alta. È possibile disattivare

manualmente il segnale di allarme.

Suono anomalo Il frigorifero non è posizionatosu una superficie piana.Il frigorifero tocca deglioggetti disposti attorno adesso. Aggiustare i piedini per livellare il frigorifero.

Togliere gli oggetti attorno ad esso.

Questo è il suono emesso

condensa è in funzione

Ciò evita la condensa ed è normale.

Significato del cassonetto rifiuti barrato:

Non gettare apparecchi elettrici tra i rifiuti municipali indistinti, fare ricorso alle

apposite e separate strutture di raccolta. Contattare l'amministrazione locale

per avere informazioni circa i sistemi di raccolta disponibili.

Se degli apparecchi elettrici vengono gettati nelle discariche o tra i mucchi di

rifiuti, delle sostanze nocive possono fuoriuscire e penetrare nelle falde

acquifere, entrando nella catena alimentare e danneggiando la salute e il

benessere, anche i vostri.

Quando si sotituiscono vecchi apparecchi con apparecchi nuovi, il venditore è

legalmente tenuto a riprendere indietro il vostro vecchio apparecchio per

provvedere al suo smaltimento e questo deve essere fatto gratuitamente.

26Tabla de contenido
