MANUALE UTENTE CFE633CWE HAIER

AFL631CC/AFL631CO/AFL631CR/AFL631CF/ AFL631CX/AFL631NW/AFL631NS/AFL631NBPrecauzioni di sicurezza Il frigorifero funziona con alimentazione 220- 240VAC/50Hz. Delle oscillazioni anomale di tensione possono provocare la mancata accensione del frigorifero, danni alla regolazione della temperatura o al compressore o ci può essere un rumore anomalo quando il compressore è in funzione. In tale evenienza deve essere montato un regolatore automatico. Per il frigorifero deve essere prevista una presa dedicata con messa a terra affidabile. Il cavo elettrico del frigorifero è dotato di una spina a tre terminazioni (“collegamento a massa”) adatta a una presa standard a tre fori (“collegamento a massa”). Non tagliare mai e non smontare mai la terza terminazione della spina (“collegamento a massa”). Si dovrebbe aver accesso alla presa anche dopo l'istallazione in sede del frigorifero. Manutenzione del filo elettrico

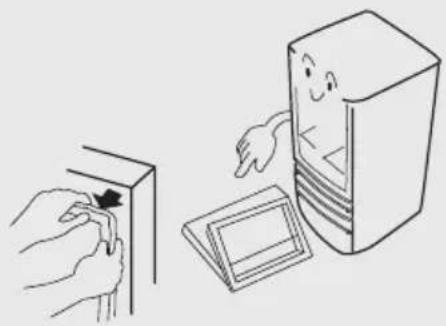

Quando si toglie la spina del frigorifero, afferrare la spina, non il cavo. Accertarsi che il filo elettrico non sia incastrato nel frigorifero. Non camminare sopra il filo elettrico. Fare attenzione a non ingarbugliare o danneggiare il filo elettrico spostando il frigorifero dal muro. Filo elettrico danneggiato Quando il filo elettrico è danneggiato o la spina è usurata spegnere il frigorifero o contattare un agente di assistenza autorizzato che provveda alla sostituzione Se in prossimità del frigorifero si hanno perdite di gas di carbone o di un altro gas infiammabile Chiudere la valvola del gas che perde; Aprire porte e finestre; Non staccare dalla o inserire nella presa i cavi elettrici del frigorifero o di qualsiasi altro elettrodomestico. Staccare la spina del frigorifero in caso di:

Pulizia o manutenzione; Sostituzione della lampadinaPrecauzioni di sicurezza Non conservare mai in frigorifero materiali infiammabili, esplosivi o corrosivi. Non conservare in frigorifero medicine, batteri o agenti chimici. Questo frigorifero è un elettrodomestico. Si sconsiglia di non introdurvi materiali che necessitano di essere conservati a temperature rigide. Non conservare in prossimità del frigorifero benzina o altri materiali infiammabili per evitare il pericolo di un incendio. Non porre sulla sommità del frigorifero oggetti instabili (oggetti pesanti, recipienti contenenti acqua), in modo da evitare lesioni alla persona causate dalla loro caduta o scosse provocate dal contatto con l'acqua Non appendersi ai balconcini della controporta. Lo sportello potrebbe incrinarsi, i balconcini potrebbero staccarsi o il frigorifero potrebbe cadere. Non salire sullo sportello del congelatore o sul mobile quando si ripongono o si prelevano alimenti. Non toccare la superficie interna del vano congelatore quando questo è in funzione, poiché,a contatto con la superficie le mani, soprattutto se bagnate, potrebbero subire lesioni da congelamento. Crema Spray Gas Acido Alcale Batteri Vaccin Agente chimicoPrecauzioni di sicurezza Aprire/chiudere gli sportelli unicamente servendosi delle maniglie. Lo spazio tra i due sportelli e tra gli sportelli e i vani è molto stretto. Non inserire le mani in questi spazi per evitare di rimanere intrappolati con le dita, ferendosele. Aprire o chiudere gli sportelli del frigorifero sono quando non ci sono bambini nel raggio d'azione degli stessi. Per assicurarsi che il frigorifero sia isolato elettricamente, non spruzzare o non lavare con getti d'acqua abbondanti il frigorifero durante le operazioni di pulizia, non installare il frigorifero in una zona umida o in una posizione in cui potrebbe essere raggiunto da spruzzi d'acqua. Lo smontaggio e la variazione delle caratteristiche del frigorifero devono essere autorizzati. Qualsiasi movimento brusco del frigorifero può danneggiare i condotti di raffreddamento. Ne possono derivare danni o lesioni alla persona. La riparazione del frigorifero deve essere effettuata da professionisti del settore. Non conservare mai nel congelatore birra o bevande in bottiglia, perché congelando potrebbero esplodere. Staccare la spina del frigorifero nel caso si verifichi un'interruzione di corrente o prima di effettuare la pulizia. Lasciar passare almeno 5 minuti prima di riavviare il frigorifero, in quanto dei riavvii ripetuti possono danneggiare il compressore. Quando si deve smaltire il frigorifero, per evitare che dei bambini possano rimanervi intrappolati accidentalmente, rimuovere gli sportelli del frigorifero, le guarnizioni e le mensole degli sportelli e riporli in un luogo idoneo.Ambiente d'installazione Livellamento del mobile Il frigorifero deve poggiare su una superficie piana e solida. Se il frigorifero è posto su un basamento, si devono usare materiali lisci, resistenti ed ignifughi. Non usare mai come basamento la gommapiuma contenuta nella confezione. Se il frigorifero è lievemente instabile, è possibile aumentare o ridurre la lunghezza dei suoi piedini regolabili ruotandoli in senso orario o anti-orario. Non posizionare mai il frigorifero in una zona umida o in un luogo in cui potrebbe essere raggiunto da spruzzi d'acqua. Pulire e asciugare gli schizzi di acqua e le macchie con un panno morbido. La direzione illustrata è il senso orario Il frigorifero dovrebbe essere posto in una zona ben ventilata non distante da una sorgente di acqua potabile. Lasciare una distanza di almeno 20cm tra la parte superiore dell'apparecchio ed eventuali mobili sovrastanti e di almeno 10 cm tra le fiancate e mobili o pareti laterali. Dall'alto Distanza sul lato verso dx osx Non conservare troppo cibo nel congelatore per evitare lunghi periodi di funzionamento del compressore o la caduta degli alimenti. Si consiglia di non superare la linea di carico dei cassetti. Il peso totale degli alimenti non dovrebbe superare i 30 kg. Per evitare che i cibi cadano al suolo, non tirare troppo violentemente o di traverso il cassetto del congelatore.Lo spazio dietro la traversa centrale del freezer pu essere utilizzato per conservare gli alimenti, ma assicuratevi di introdurre gli alimenti dall alto avendo precedentemente rimosso il cassetto freezer superiore. L'apparecchio deve essere posizionato in modo tale che si possa avere accesso alla presa. Se il cavo di alimentazione è danneggiato, per evitare pericoli, esso deve essere sostituito dalla casa produttrice, da suo personale addetto alla manutenzione o soggetti similarmente qualificati. mantenere le aperture di ventilazione, presenti sulla struttura esterna dell'apparecchio o in quella in esso incorporata, libere da ostruzioni. Attenzione: non utilizzare dispositivi meccanici o altri strumenti per accelerare il processo di sbrinamento, eccetto quelli consigliati dalla casa produttrice. non danneggiare il circuito di refrigerazione. non utilizzare apparecchiature elettriche nei vani di conservazione dei cibi dell'apparecchio, a meno che esse non siano del tipo consigliato dalla casa produttrice. questo apparecchio non è stato concepito per essere utilizzato da soggetti (compresi bambini) con capacità fisiche, sensoriali o mentali ridotte, o privi di esperienza e di pratica, a meno che non siano sotto la supervisione o seguano delle direttive inerenti l'uso dell'elettrodomestico di una persona responsabile per la loro sicurezza. bisogna controllare i bambini per essere certi che non giochino con l'apparecchio. Attenzione: Attenzione: Attenzione: Attenzione: Attenzione:Preparazione prima dell'uso Asportare tutte le confezioni Togliere anche la base in gommapiuma e il nastro adesivo che trattiene gli accessori. Controllare accessori e documenti di accompagnamento Controllare gli oggetti contenuti nella confezione spuntando la Packing list. Se ci sono discrepanze rivolgersi al punto vendita presso il quale si è effettuato l'acquisto. Installare le maniglie AFT630I

Togliere le due maniglie dalla scatola degli accessori e inserirle nelle rispettive sedi come illustrato nella figura. Fissare le maniglie sugli sportelli con le (4) viti fornite partendo dal basso e andando verso l'alto. (AFL631CB/AFL631CS/AFL631CW/AFD631CX/AFD631 CB/AFD631CS/AFD630IX/AFD630IB/AFD630IS/

Portare il frigorifero in opportuna collocazione (Si veda il paragrafo “Ambiente di installazione”) Prima dell'utilizzo è consigliabile pulire l'elettrodomestico Si prega di pulire l'interno e l'esterno del frigorifero con acqua prima di riporvi qualsiasi alimento. Inattività Dopo che l'elettrodomestico è stato livellato e pulito, lasciarlo inattivo per almeno 6 ore prima di accenderlo in modo da assicurarne il normale funzionamento. 8Preparazione prima dell'uso Collegamento alla rete elettrica Quando il frigorifero è collegato alla rete elettrica, la temperatura del vano frigorifero e quella del congelatore sono automaticamente impostate rispettivamente a 5 e -18 . Modalità operative del frigorifero Modalità di regolazione manuale: è possibile impostare la temperatura premendo il tasto di impostazione temperatura (si veda di seguito la “Descrizione delle funzioni”). Riporre gli alimenti Dopo che il frigorifero è stato in funzione per un periodo congruo di tempo e l'interno è sufficientemente freddo,è possibile riporre gli alimenti. Quando si cambiano impostazioni può essere necessario far trascorrere del tempo affinché il frigorifero raggiunga la temperatura impostata. La durata di questo lasso di tempo dipende dalla differenza tra le temperature esistenti e quelle impostate, la temperatura ambiente, la frequenza di apertura degli sportelli e la quantità di alimenti riposti .

Nota10Introduzione alle funzioni Allarme di surriscaldamento Quando la temperatura nel vano congelatore sale oltre un determinato valore, l'indicatore congelamento massimo lampeggerà e il segnalatore acustico emetterà un segnale al secondo. I segnali acustici possono essere disattivati quando la temperatura nel vano congelatore scende a un livello prestabilito o premendo qualsiasi tasto. Spegnimento del vano frigorifero Impostare la temperatura del vano frigorifero su 0(SPENTO). Il vano frigorifero verrà spento mentre il congelatore continuerà a funzionare normalmente. Spegnimento del frigorifero Impostare la temperatura del congelatore su 0 . Il frigorifero smetterà di funzionare. Questa funzione non equivale all'interruzione della corrente. (SPENTO) 2 Modelli: Pannello di controllo Temperatura vano frigorifero Temperatura congelatore A1 Accensione/spegnimento del vano frigorifero A3 Refrigerazione massima A5 Abbassamento temperatura vano frigorifero A7 Abbassamento temperatura congelatore A9 Allarme surriscaldamento/sportello aperto A2 Funzione “vacanza”. A4 Innalzamento temperatura vano frigorifero A6 Innalzamento temperatura congelatore A8 Congelamento massimo

A10 ACCENSIONE/SPEGNIMENTO

Accensione iniziale Quando il frigorifero viene acceso per la prima volta, si illumineranno l'indicatore di corrente e quello del vano frigorifero. La temperatura del vano frigorifero verrà indicata come “-“ a causa dell'elevata temperatura interna. La temperatura del congelatore verrà indicata come “- -“ a causa dell'elevata temperatura interna. Il segnale acustico risuonerà. Premere il tasto A9 per disattivare il segnale acustico. Dopo che la temperatura è scesa a un livello prestabilito, le temperature del vano frigorifero e del congelatore verranno visualizzate secondo l'impostazione dello stabilimento di produzione, rispettivamente con i valori di “5” e “-18”. Premere il pulsante A4 o A5 per impostare la temperatura del vano frigorifero. La temperatura del vano frigorifero varia, andando da 2 a 8. La configurazione è confermata automaticamente 5 secondi dopo il termine dell'operazione o premendo qualsiasi altro tasto. Impostazione della temperatura nel vano frigorifero

/AFL631CC/AFL631CO/AFL631CR/AFL631CF/ AFL631CX/AFL631NW/AFL631NS/AFL631NB/Introduzione alle funzioni Impostazione della temperatura nel vano congelatore Premere il pulsante A6 o A7 per impostare la temperatura del congelatore. La temperatura del congelatore varia da -16°C a -24°C. Verrà confermata automaticamente 5 secondi dopo il termine dell'operazione o premendo qualsiasi altro tasto. Refrigerazione massima Selezionare questa funzione dopo aver introdotto nel vano frigorifero degli alimenti freschi. Premere il tasto A3 e questa funzione verrà attivata mentre si illuminerà l'indicatore corrispondente. La funzione verrà automaticamente disattivata quando la temperatura scenderà al livello richiesto. È possibile disattivarla anche premendo nuovamente il tasto A3. Congelamento massimo Funzione “vacanza”. Premere il tasto A2, si illuminerà l'indicatore corrispondente e verrà attivata la funzione “vacanza” nel vano frigorifero. Esso funzionerà in modalità “Vacanza” a una temperatura relativamente alta. La temperatura del vano frigorifero verrà indicata come “-” (Prima di attivare questa funzione togliere gli alimenti freschi dal frigorifero e chiudere lo sportello). Premere di nuovo il tasto A2, l'indicatore corrispondente si spegnerà e il frigorifero tornerà al funzionamento normale. Display Il display si spegnerà automaticamente 1 minuto dopo la conclusione di un'operazione. Si potrà accendere nuovamente all'apertura dello sportello o premendo qualsiasi tasto. (Gli allarmi non illuminano il display) Allarme sportello aperto Quando lo sportello del frigorifero è aperto per più di tre minuti, l'indicatore refrigerazione massima lampeggerà e il segnale acustico emetterà 3 segnali ogni 30 secondi. Il segnale acustico può essere disattivato chiudendo lo sportello o premendo il tasto A9. Allarme di surriscaldamento Quando la temperatura nel vano congelatore sale oltre un certo valore, l'indicatore congelamento massimo rimarrà illuminato e il segnale acustico emetterà un segnale al secondo. Il segnale acustico può essere disattivato quando la temperatura nel vano congelatore scende a un livello prestabilito o premendo il tasto A9. Spegnimento del vano frigorifero Premere e mantenere premuto il tasto A1 per 3 secondi, l'indicatore corrispondente si spegnerà e il vano frigorifero verrà spento mentre il congelatore continuerà a funzionare normalmente. Anche l'icona indicante la temperatura del vano frigorifero scomparirà. Premere nuovamente il tasto A1 e tenerlo premuto per 3 secondi, si illuminerà l'indicatore corrispondente, il vano frigorifero tornerà in attività e l'icona indicante la temperatura del vano frigorifero riapparirà. Spegnimento del frigorifero Premere e mantenere premuto per 3 secondi il tasto A10, l'indicatore corrispondente scomparirà, il display si spegnerà e il frigorifero smetterà di funzionare. Premere nuovamente e mantenere premuto per 3 secondi il tasto A10, l'indicatore corrispondente si accenderà, il display si illuminerà e il frigorifero inizierà a funzionare normalmente. Questa funzione non equivale all'interruzione della corrente. Indicazione di errore Quando viene visualizzatoEoFacausadiunguasto, il frigorifero può continuare a conservare gli alimenti refrigerati. Si prega di contattare il personale del servizio di Se la temperature all'interno del vano ghiacciaia è troppo bassa, la funzione di super- raffreddamento potrebbe non funzionare. Ovvero, quando si preme una volta il pulsante “super-Cooling” (Super-raffreddamento), il cicalino emette un bip e l'indicatore non lampeggia, e questo indica che la temperatura all'interno del vano ghiacciaia è troppo bassa e la funzione super-raffreddamento non deve essere attivata. Qualora fosse necessario congelare grosse quantità di cibo, si consiglia di premere il tasto "super freezing" circa 24 ore prima. Premere il tasto A8, questa funzione verrà attivata mentre si illuminerà l’indicatore corrispondente. Questa funzione si disattiva automaticamente dopo 56 ore. È possibile disattivarla anche premendo nuovamente il tasto A8. 12Introduzione alle funzioni dell'apparecchio 3 Modello: Pannello di controllo A1 Interruttore di accensione/spegnimento del vano frigorifero A2 Tasto di menu A3 Aumento della temperatura A4 Abbassamento della temperatura A5 Tasto di conferma A6 ACCENSIONE/SPEGNIMENTO corrente B Icona refrigerazione massima C Icona funzione D Display temperatura conservazione in frigorifero “vacanza” E Icona indicante vano frigorifero F Icona indicante vano congelatore G Icona dell'allarme H Display temperatura conservazione nel congelatore I Icona congelamento massimo J Icona produzione ghiaccio (solo per modelli con produzione cubetti di ghiaccio) K Icona regolazione intervallo introduzione acqua (solo per modelli con produzione cubetti di ghiaccio) Accensione iniziale Quando il frigorifero viene acceso la prima volta, si illuminerà l'icona G. La temperatura di conservazione nel vano frigorifero verrà visualizzata come “-” a causa dell'alta temperatura interna. La temperatura di conservazione nel vano congelatore sarà visualizzata come“- -” a causa delle alte temperature. Il segnale acustico emetterà un suono. Premere il tasto A5, il segnale acustico sarà disattivato e l'icona G rimarrà accesa. Se la temperatura scende arrivando a un certo livello, l'icona G si spegnerà e le temperature del vano frigorifero e congelatore assumeranno i valori preimpostati dallo stabilimento di produzione, rispettivamente “5” e “-18”. Impostazione della temperatura di conservazione in frigorifero Premere il tasto A2 fino a che l'icona D comincia a lampeggiare. Poi, premere il tasto A3 o A4 per regolare la temperatura. La temperatura di conservazione refrigerata ha un andamento ciclico e passa da2a8.Dopo averla regolata al valore prescelto, premere il tasto A5 per conferma. Nota: oltre all'icona D lampeggia anche l'icona E Impostazione della temperatura di conservazione nel congelatore Premere il tasto A2 fino a che l'icona H comincia a lampeggiare. Successivamente premere il tasto A3 o A4 per regolare la temperatura. La temperatura di conservazione nel congelatore ha un andamento ciclico e passa da -16 a -24. Dopo averla regolata al valore prescelto, premere il tasto A5 per confermare. Nota: oltre all'icona H lampeggia anche l'icona F

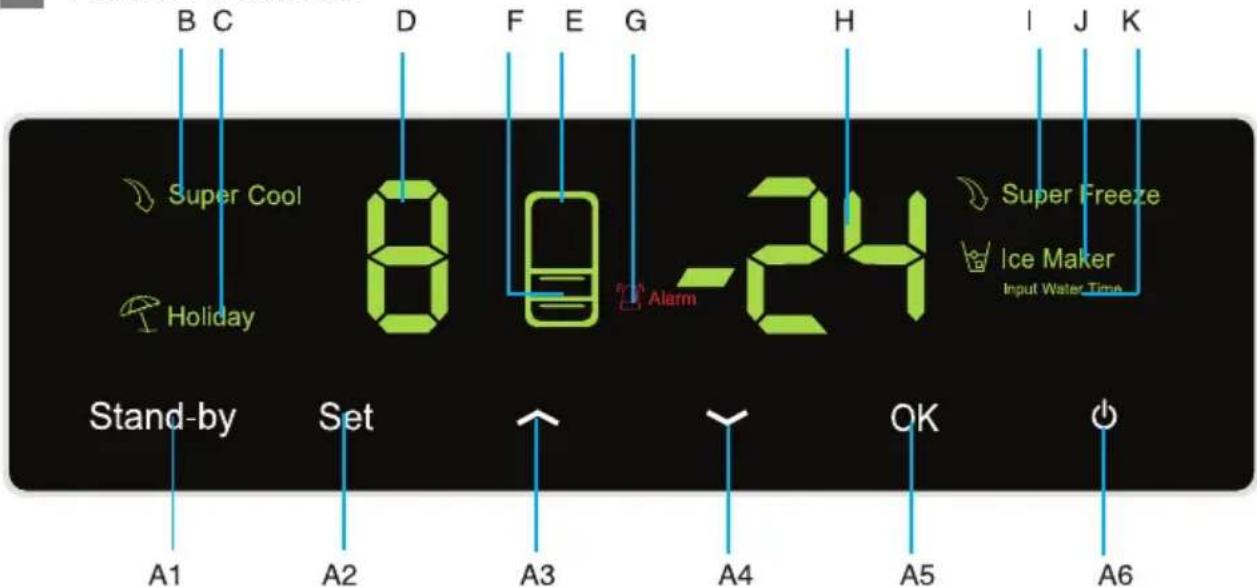

CFD734CW/ CFD734CXIntroduzione alle funzioni dell'apparecchio Refrigerazione massima Premere il tasto A2 fino a che l'icona B lampeggia. Poi premere il tasto A5 per confermare la funzione di refrigerazione rapida. L'icona B rimarrà accesa con luce fissa. Seguendo lo stesso procedimento è possibile disattivare la funzione di refrigerazione rapida. Funzione “vacanza” Premere il tasto A2 fino a che l'icona C lampeggia. Poi, premere il tasto A5 per confermare la funzione vacanza. L'icona C rimarrà accesa con luce fissa. Seguendo lo stesso procedimento è possibile disattivare la funzione vacanza. Congelamento massimo Funzione produzione ghiaccio (solo per modelli con produzione cubetti di ghiaccio) Premere il tasto A2 fino a che l'icona J lampeggia. Poi premere il tasto A5 per confermare la funzione di produzione ghiaccio. L'icona J rimarrà accesa con luce fissa. Seguendo lo stesso procedimento è possibile disattivare la funzione di produzione ghiaccio. Regolazione intervallo di inserimento acqua nell'apparecchio per produrre cubetti di ghiaccio (solo per modelli con produzione cubetti di ghiaccio) Premere il tasto A2 fino a che l'icona K lampeggia. Poi premere il tasto A5 per confermare la regolazione dell'intervallo di inserimento di acqua nell'apparecchio per produrre cubetti di ghiaccio. L'icona K rimarrà accesa con luce fissa. L'intervallo di inserimento di acqua verrà indicato dalle iconeHeD.Peresempio, se l'intervallo è 4,0s, l'icona H visualizzerà la cifra4elaDlo0.Premere il tasto A3 o A4 per regolare l'intervallo con incrementi di 0,5s. La regolazione ha un andamento ciclico che va da 2s a 7s. Dopo aver impostato il valore desiderato, premere il tasto A5 per confermare. L'icona K si spegnerà. Seguendo lo stesso procedimento è possibile uscire dalla funzione di regolazione inserimento acqua nell'apparecchio per produrre ghiaccio. Nota: è possibile effettuare questa operazione unicamente quando è selezionata la funzione produzione ghiaccio. Controllo display Lo schermo del display perderà luminosità 1 minuto dopo il termine di un'operazione. Riacquisterà la normale luminosità quando si apre lo sportello o si preme qualsiasi tasto. (Il tasto allarme non farà illuminare lo schermo del display) Allarme sportello aperto Quando lo sportello del vano frigorifero rimane aperto per più di 3 minuti, l'icona G comincerà a lampeggiare e verrà emesso un segnale acustico ogni 30 secondi. Se si chiude lo sportello, l'allarme verrà disattivato e l'icona G si spegnerà. È possibile disattivare il segnale acustico anche premendo il tasto A5. Allarme di surriscaldamento Quando la temperatura nel vano congelatore sale oltre un determinato valore, l'icona G rimarrà accesa con luce fissa e il segnale acustico risuonerà ogni secondo. Quando la temperatura entro il vano congelatore scenderà a un livello prestabilito, il segnale di allarme verrà disattivato e l'icona G si spegnerà. È possibile disattivare il segnale acustico anche premendo il tasto A5. Spegnimento del vano frigorifero Premere e tenere premuto il tasto A1 per 3 secondi, il vano frigorifero verrà spento mentre il vano congelatore continuerà a funzionare normalmente. A questo punto, l'icona D scomparirà e l'intensità della luce dell'icona E si affievolirà. Premere e mantenere premuto di nuovo il tasto A1 per 3 secondi, il vano frigorifero si accenderà, l'icona D riapparirà e l'icona E riacquisterà la normale luminosità. Nota: se in precedenza sono state selezionate le funzioni di refrigerazione rapida o vacanze, la funzione verrà disattivata e l'icona corrispondente si spegnerà allo spegnimento del vano frigorifero Spegnimento del frigorifero Se la temperature all'interno del vano ghiacciaia è troppo bassa, la funzione di super- raffreddamento potrebbe non funzionare. Ovvero, quando si preme una volta il pulsante “super- Cooling” (Super-raffreddamento), il cicalino emette un bip e l'indicatore non lampeggia, e questo indica che la temperatura all'interno del vano ghiacciaia è troppo bassa e la funzione super- raffreddamento non deve essere attivata. Qualora fosse necessario congelare grosse quantità di cibo, si consiglia di premere il tasto "super freezing" circa 24 ore prima. Premere il tasto A2 fino a che l'icona I lampeggia. Poi premere il tasto A5 per onfermare la funzione congelamento. L'icona C rimarrà accesa con luce fissa. Seguendo lo stesso procedimento è posiblile disattivare la funzione congelamento rapido. Questa funzione si disattiva automaticamente dopo 56 ore. Nota: Se l apparecchiatura per la produzione del ghiaccio non è installata, l icona H sul pannello del display viene visualizzata come “Er”. 14Introduzione alle funzioni dell'apparecchio Premere e tenere premuto il tasto A6 per 3 secondi, il pannello del display si spegnerà e il frigorifero smetterà di funzionare. Premere e tenere premuto di nuovo il tasto A6 per 3 secondi, il pannello del display si accenderà e il frigorifero riprenderà a funzionare normalmente. Questa funzione non equivale a staccare la corrente. Indicazione di errore Quando viene visualizzatoEoFacausadiunguasto, il frigorifero può continuare a conservare gli alimenti refrigerati. Si prega di contattare il personale del servizio di assistenza post vendita il più presto possibile.

4 Models: AFT630IX/ AFT630IB (Appendice )Informazioni sul vano frigorifero Sebbene la temperatura in molte zone del vano frigorifero possa essere impostata tra 0 e 10 , si sconsigliano intervalli prolungati di conservazione dei cibi. Il vano frigorifero dovrebbe essere utilizzato soltanto per una conservazione a breve termine. Si consiglia di conservare nel vano frigorifero il cibo da consumare a breve o di consumo quotidiano: Regolazione dell'altezza dei ripiani I ripiani possono essere riposizionati per accogliere cibi di dimensioni o altezze particolari. Per regolare l'altezza di un ripiano, prima toglierlo in questo modo: sollevare il suo lato frontale e poi toglierlo. Per inserire nuovamente un ripiano, mettere i ganci posti su entrambi i lati del ripiano sulle scanalature di sostegno e spingerlo al massimo verso l'interno . Lo scomparto per la frutta e la verdura Il frigorifero è dotato di uno scomparto per la frutta e la verdura. È possibile regolare il tasso di umidità al suo interno a seconda delle caratteristiche degli alimenti. Girare il pulsante di controllo umidità verso destra consente di aumentare l'umidità nel vano frutta e verdura in modo da conservare cetrioli, uva, kiwi, cachi, ecc. Girare il pulsante di controllo umidità verso sinistra consente di diminuire l'umidità nel vano frutta e verdura in modo da conservare fragole, arance, fagioli, aglio, angurie, prugne, pomodori, ecc.

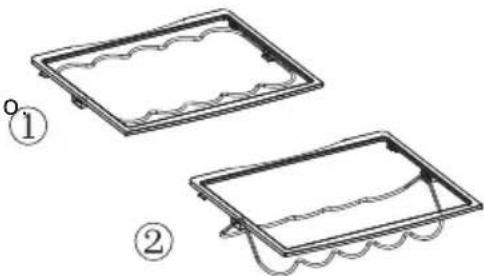

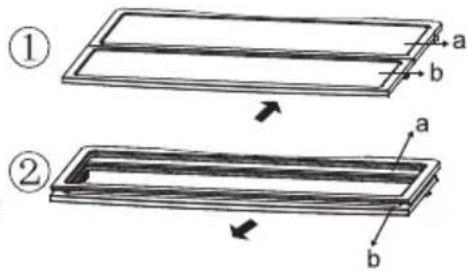

Scomparto di conservazione alimenti freschi a zero gradi La temperatura in questo scomparto viene mantenuta a circa 0 . È adatto per conservare pesce fresco, carne e cibi cotti. Pulire i balconcini Per estrarre un balconcino, sollevarlo in direzione , afferrare entrambi i lati e tirare in direzione . Dopo aver effettuato la pulizia inserirlo nuovamente in sede effettuando il procedimento inverso.Informazioni sulla conservazione in frigorifero Uso del ripiano estraibile La fig. mostra il ripiano estraibile una volta esteso; su di esso è possibile riporre i contenitori di cibo più bassi. La fig. mostra il ripiano estraibile ripiegato; quando è in questa posizione è possibile riporre i contenitori di cibo più alti. Per ripiegare il ripiano passando dallo stato illustrato nella fig. a quello illustrato nella fig. , basta spingere il ripiano verso l'interno nella direzione della freccia illustrata nella figura. Per dispiegare il ripiano passando dallo stato illustrato nella fig. a quello illustrato nella fig. , basta tirarlo verso l'esterno in direzione della freccia come illustrato nella figura. Uso del portabottiglie in inox La fig. mostra il portabottiglie in inox ripiegato. Quando viene mantenuto così è possibile risparmiare molto spazio. La fig. mostra il portabottiglie in inox una volta esteso. Quando è così può contenere molte bottiglie di vino. Per estendere il portabottiglie passando dallo stato illustrato nella fig. a quello illustrato nella fig. , basta tirare il filo metallico verso il basso. Per ripiegare il portabottiglie passando dallo stato illustrato nella fig. a quello illustrato nella fig. , basta spingere il filo metallico verso l'alto. ll carico massimo del portabottiglie è di kg 10. Zone di conservazione consigliate per diverse tipologie di alimenti Dal momento che all'interno del frigorifero circola aria fredda, si creano delle differenze di temperatura. A seconda delle loro caratteristiche gli alimenti dovrebbero essere riposti in diverse zone. Uova, burro, formaggio ecc. Bibite, cibo in scatola ecc. Condimenti e sottaceti Bevande, cibo in scatola, torte, ecc. Vino, champagne, ecc. Latte, formaggio, ecc Carne cotta, pesce fresco e carne, ecc. Frutta, verdura, insalate, ecc. La lampadina nel vano frigorifero e la sua sostituzione Caratteristiche della lampadina: 12V, max 5W (la potenza dipende dal modello). Il sistema di illuminazione è costituito da LED, a basso consumo energetico e lunga durata. In caso di anomalie si prega di contattare il personale del servizio di assistenza post-vendita.

assicurasi che le due estremità dei ripiani siano inserite allo stesso livello, altrimenti possono cadere o gli alimenti possono rovesciarsi. NotaPrecauzioni di conservazione in frigorifero Prima di conservarli in frigorifero i cibi caldi dovrebbero essere lasciati raffreddare fino a che raggiungano la temperatura ambiente. Pulire il cibo e asciugare ogni goccia presente su di esso prima di riporlo in frigorifero. Il cibo da conservare dovrebbe essere chiuso in involucri correttamente sigillati. Ciò eviterà che l'umidità evapori dagli alimenti e che essi si alterino. Conservazione separata dei cibi. Il cibo da conservare dovrebbe essere separato per tipo. Gli alimenti di consumo quotidiano dovrebbero essere riposti sulla parte frontale dei ripiani. Ciò può evitare di tenere aperti gli sportelli troppo a lungo o la scadenza del periodo di conservazione perché si è dimenticato di consumare i cibi. Non conservare quantità eccessive di cibo. Gli alimenti dovrebbero essere conservati distanziati. Ciò consente all'aria fredda di fluire liberamente e pertanto di ottenere dei migliori risultati di conservazione. Non appoggiare il cibo troppo vicino alle pareti interne. Non conservare alimenti ad alto contenuto di umidità appesi alle pareti interne. o potrebbero congelare a contatto con le stesse. Tenere gli alimenti distanti dalle pareti interne. Evitare che gli alimenti (soprattutto quelli a base di olio) entrino in contatto direttamente con il rivestimento interno del frigorifero in quanto l'olio può corroderlo. È pertanto meglio pulire le tracce di olio ogniqualvolta se ne trovino

NotaConsigli sulla conservazione degli alimenti nel vano frigorifero Prima dell'introduzione in frigorifero, tagliare le foglie di rape, ravanelli e altre verdure simili, in modo da evitare che le sostanze nutritive siano assorbite dalle foglie. Scongelare gli alimenti congelati nel vano frigorifero. In questo modo è possibile utilizzare il cibo congelato per diminuire la temperatura del vano e risparmiare energia. Alcune verdure, per esempio cipolla, aglio, zenzero, castagna d'acqua e altri alimenti dotati di rizoma, possono essere conservati a temperatura normale per periodi di tempo prolungati. Non è necessario conservarli in frigorifero. Il metabolismo di zucche, meloni, papaie, banane, ananas può essere accelerato nel frigorifero, pertanto non è bene conservare questi alimenti nel vano frigorifero. Invece conservare in frigorifero frutta acerba per un certo periodo di tempo ne può accelerare la maturazione. 19Precauzioni di conservazione nel congelatore Non dovrebbe essere introdotto in frigorifero cibo caldo, che andrebbe invece lasciato raffreddare fino a che non abbia raggiunto la temperatura ambiente Il cibo tagliato in porzioni ridotte congelerà più velocemente e sarà più facile da scongelare e da cuocere. Il peso consigliato per ciascuna porzione è inferiore a 2,5 kg È meglio confezionare gli alimenti prima di riporli nel congelatore. L'esterno della confezione deve essere asciutto per evitare che i sacchetti si incollino l'uno all'altro. Il materiale di confezionamento dovrebbe essere privo di odore, a chiusura ermetica, non velenoso e non tossico. Per evitare la scadenza del periodo di conservazione, annotare sulla confezione la data di congelamento, il limite temporale e il nome dell'alimento rispettando i periodi di conservazione dei diversi alimenti. Estrarre dal congelatore solo la quantità di cibo necessaria. Il cibo scongelato non può essere congelato nuovamente a meno che non venga prima cotto, altrimenti potrebbe risultare meno commestibile. Non inserire quantità eccessive di cibi freschi nel congelatore. È meglio fare riferimento alla capacità di refrigerazione del frigorifero. (Si veda “Dati tecnici”.) GMA GMA

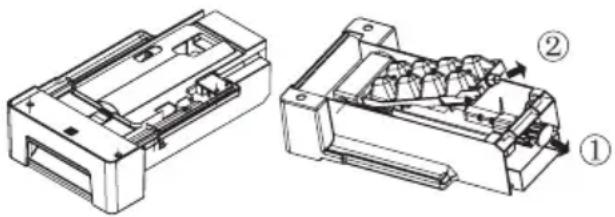

Quando la temperatura ambiente alta, nel freezer si pu impostare la temperatura pi bassa per ottenere le migliori prestazioni di congelamento.Istruzioni d'uso dell'apparecchio per produrre cubetti di ghiaccio (solo per i modelli che ne sono provvisti)

Operazioni preparatorie prima di utilizzare l'apparecchio per produrre cubetti di ghiaccio Tagliare il tubo dell'acqua alla lunghezza desiderata assicurandosi che non presenti una curvatura eccessiva. In linea generale la sua lunghezza totale non è superiore a 5 m. Un tubo di una lunghezza eccessiva può ridurre la pressione dell'acqua e, come risultato, la velocità del flusso di uscita dell'acqua e la capacità di produrre ghiaccio; Il tubo dell'acqua dovrebbe essere mantenuto distante da qualsiasi sorgente di calore in quanto non è termoresistente; Il tubo dell'acqua dovrebbe essere installato e collaudato da personale tecnico autorizzato; L'apparecchio per produrre cubetti di ghiaccio dovrebbe essere collegato a una sorgente di acqua con pressione compresa tra 1,5 bar e 7 bar; Pulizia della vaschetta dei cubetti di ghiaccio Disattivare il funzionamento dell'apparecchiatura per la produzione del ghiaccio dal pannello del display, togliere l'apparecchio per produrre cubetti di ghiaccio dal frigorifero. Capovolgendolo si può vedere la vaschetta dei cubetti di ghiaccio. Tirare la chiusura ellittica dell'apparecchio per produrre ghiaccio in direzione 1. Dopo la pulizia, inserirla nuovamente compiendo le operazioni opposte.chiudere lo sportello del congelatore, e riattivare il funzionamento dell apparecchiatura per la produzione del ghiaccio dal pannello del display. Togliere la vaschetta per i cubetti di ghiaccio muovendola in direzione 2. Precauzioni Non installare mai il tubo dell'acqua dell'apparecchio per la produzione di cubetti di ghiaccio in una zona con temperatura ambiente inferiore a 0° per evitare il congelamento dell'acqua contenuta al suo interno. L'apparecchio per la produzione di cubetti di ghiaccio inizierà a produrre cubetti quando la temperatura interna raggiunge o è inferiore a -12°. (Se l'apparecchio per la produzione di cubetti di ghiaccio è utilizzato per la prima volta o dopo un periodo di inattività prolungato, si dovranno scartare i primi cubetti di ghiaccio prodotti in quanto ci sono impurità nel tubo dell'acqua) Dopo che l'apparecchio è stato posizionato, il tubo dell'acqua dovrebbe essere sistemato correttamente per evitare che venga schiacciato. L'installazione dell'apparecchio per la produzione di cubetti di ghiaccio può essere effettuata unicamente da un tecnico di assistenza autorizzato. Questo apparecchio per la produzione di cubetti di ghiaccio può essere alimentato unicamente con acqua potabile. Principio di funzionamento dell'apparecchio per la produzione di cubetti di ghiaccio a ogni ciclo vengono realizzati 8 cubetti di ghiaccio. La capacità di produzione del ghiaccio dipende dalla temperatura ambiente, dalla frequenza di apertura dello sportello, dalla pressione dell'acqua, dalla temperatura di congelamento e da altre condizioni. Per assicurare che lo scomparto di deposito sia riempito di cubetti di ghiaccio, sistemare frequentemente i cubetti di ghiaccio nel cassetto. Dal momento che in un unico ciclo l'apparecchio produce 8 cubetti di ghiaccio, è normale che alcuni si attacchino agli altri (La situazione può essere migliorata diminuendo la durata dell'intervallo di alimentazione di acqua). Se questo è il primo apparecchio per ghiaccio che si inserisce È possibile udire dei suoni di “rottura” durante il processo di produzione del ghiaccio. Non bisogna preoccuparsene, è normale. Se non si usano spesso i cubetti di ghiaccio emanare Dei cubetti di ghiaccio conservati per un intervallo di tempo prolungato possono divenire opachi o un odore strano. Si prega di svuotare regolarmente lo scomparto di deposito dei cubetti di ghiaccio e di pulirlo con acqua calda. Prima di inserire nuovamente lo scomparto, assicurarsi di dargli una rinfrescata e farlo asciugare esponendolo a una luce solare debole. In caso contrario i cubetti di ghiaccio potrebbero aderire allo scomparto. Per un frigorifero di nuova installazione, lasciar funzionare l'elettrodomestico 24 ore prima di produrre ghiaccio. NotaSbrinamento - Pulizia Sbrinare il congelatore Il congelatore si sbrina automaticamente. Non sono necessarie operazioni manuali. Pulizia Il frigorifero andrebbe pulito regolarmente per evitare l'odore degli alimenti mal conservati. Per sicurezza, staccare il cavo prima di pulire il frigorifero. Pulire il frigorifero con un panno morbido o con una spugna con acqua calda (è possibile aggiungere un detergente delicato). Asciugare con un panno asciutto le gocce d'acqua sulle superfici del frigorifero. Utilizzo del filtro di pulizia (disponibile in alcuni modelli) La durata prevista è di 5-6 anni. Ma, dal momento che il tipo e la concentrazione di odori in ciascun frigorifero sono un dato incerto a causa delle condizioni e dell'ambiente diversi, si consiglia di effettuarne la sostituzione ogni 3 anni. Dopo un uso prolungato, è possibile esporlo al sole per 30 minuti per ristabilirne l'effetto anti-odorante. Per pulire utilizzare un flusso lento di acqua. Il frigorifero è molto pesante. Quando lo si sposta per pulirlo o effettuare delle riparazioni, fare attenzione a non danneggiare il pavimento. Mantenere il frigorifero in posizione orizzontale durante lo spostamento. Non spostare il frigorifero facendolo oscillare per evitare di danneggiare il pavimento. Non spruzzare acqua sul frigorifero e non lavarlo con un forte getto per evitare conseguenze al sistema di isolamento elettrico. Non pulire con spazzole dure, spazzole metalliche, polveri detergenti, benzina, amilacetato, acetone e soluzioni organiche simili, acqua calda o soluzioni acide o alcaline. Per evitare danni pulire con un detergente speciale per frigoriferi. Non toccare con le mani bagnate le parti in ferro freddo, altrimenti la pelle potrebbe rimanervi attaccata. Effettuando la pulizia, non pulire le mensole in vetro freddo con acqua calda. Altrimenti il vetro potrebbe rompersi a causa dell'improvvisa variazione di temperatura e provocare lesioni alla persona e danni. Tenere sempre pulita la guarnizione dello sportello.

Nota Se non si desidera utilizzare lo scomparto di deposito dei cubetti di ghiaccio per un periodo di tempo prolungato Togliere tutti i cubetti di ghiaccio dallo scomparto di deposito e lavarlo con acqua calda. Asciugare lo scomparto con un panno asciutto prima di inserirlo nuovamente nell'elettrodomestico. Dopodiché, chiudere la valvola posta tra la sorgente di acqua e l'apparecchio. Il produttore di ghiaccio può essere facilmente rimosso e riposto altrove, nel caso si desideri avere maggiore spazio disponibile per conservare gli alimenti surgelati.Cessazione dell'utilizzo Provvedimenti per interrompere l'erogazione di corrente Anche in estate è possibile conservare il cibo in frigorifero per qualche ora dopo un'interruzione di corrente. Se si verifica un'interruzione di corrente chiamare la società erogatrice di energia elettrica per chiedere notizie circa la durata dell'interruzione. Non mettere altro cibo nel frigorifero durante un'interruzione di corrente e cercare di aprire lo sportello il meno possibile. Se era stato dato preavviso dell'interruzione di corrente ed essa dura più di 24 h, preparare del ghiaccio e metterlo in un recipiente nel comparto più alto del vano frigo. Dal momento che in caso di interruzione di corrente o altri guasti la temperatura nel frigorifero aumenterà, il periodo di conservazione e la commestibilità del cibo risulteranno ridotti. Cessazione dell'utilizzo Se il frigorifero non verrà utilizzato per un periodo prolungato, disconnettere il cavo elettrico, scollegare la sorgente d'acqua e pulirlo secondo la procedura sopra descritta. Mantenere aperto lo sportello del frigorifero per evitare che alimenti rimasti nel vano producano cattivi odori. Per garantire la durata del frigorifero si consiglia di non spegnerlo a meno che ciò non sia necessario. Prima di partire per le vacanze Spostamento del frigorifero Staccare la spina del frigorifero. Togliere tutti gli alimenti. Fissare con nastro adesivo le mensole e lo scomparto per frutta e verdura nel vano frigorifero e le altre parti mobili presenti nel congelatore. Chiudere lo scomparto e fissarlo con nastro adesivo. Non inclinare il frigorifero di più di 45 gradi (angolazione rispetto alla verticale) per evitare di danneggiare l'impianto di refrigerazione. Non spostare il frigorifero tenendolo per la maniglia per evitare danni economici o lesioni alla persona. Se si parte per un lungo periodo di vacanza, disconnettere corrente e sorgente di acqua, togliere tutti gli alimenti presenti, attendere che lo sbrinamento sia completo. Successivamente, pulire e asciugare l'interno dell'elettrodomestico e lasciare lo sportello aperto per evitare che alimenti rimangano nel vano e producano cattivi odori. Se ci si attende che la temperatura ambiente scenda sotto 0°C chiedere a un tecnico di assistenza qualificato di eliminare l'acqua presente nell'impianto di alimentazione acqua. In caso contrario si possono produrre danni dovuti allo straripamento dell'acqua in caso di rottura di un tubo o di una giunzione.

Non appoggiare mai orizzontalmente il frigorifero.

Nota Nota AvvertenzaRiparazione guasti Prima di chiamare il servizio assistenza, leggere la seguente tabella dedicata alla riparazione di guasti. Ciò consente di risparmiare tempo e denaro. La tabella contiene un'esposizione dei problemi comuni, tranne quelli provocati da difetti di lavorazione o dei materiali utilizzati per fabbricare il frigorifero. Problemi Cause Soluzioni Funzionamento frigorifero Il compressore non funziona Il frigorifero sta compiendo il ciclo di sbrinamento. Il frigorifero non è collegato a una presa di corrente. Il frigorifero è SPENTO. Ciò è normale per un frigorifero a sbrinamento automatico. Verificare che la spina sia saldamente inserita nella presa. Premere il pulsante “Alimentazione” per 3 o più secondi per riavviare il frigorifero o girare la manopola da SPENTO sulla posizione di selezione della temperatura. Il frigorifero si mette frequentemente in funzione o funziona per un periodo di tempo eccessivamente prolungato

La temperatura interna o esterna è elevata. Il frigorifero è stato spento per un certo periodo di tempo. L'apparecchio automatico di produzione di cubetti di ghiaccio è in funzione. Lo sportello viene aperto troppo frequentemente o per un periodo di tempo prolungato. Lo sportello del vano frigorifero / congelatore non è chiuso saldamente. La temperatura impostata per il congelatore è troppo bassa. La guarnizione dello sportello del frigorifero/congelatore è sporca, usurata, rotta o malassortita. Il condensatore è sporco. In questo caso, è normale che il frigorifero funzioni per più tempo. Di norma, un frigorifero si raffredda in 8-12 ore. Il processo di produzione del ghiaccio comporta che il frigorifero funzioni più a lungo. Aria calda entra nel frigorifero e fa sì che si avvii frequentemente. Non aprire troppo spesso lo sportello. Accertarsi che il frigorifero sia posizionato su un terreno stabile e che non ci siano cibi o recipienti che urtano contro lo sportello. Si veda “sportello/cassetto apertura/chiusura” nel paragrafo “Problema” Impostare una temperatura più alta fino a che si è ottenuta una temperatura soddisfacente del frigorifero. Ci vogliono 24 ore prima che la temperatura del frigorifero raggiunga la stabilità. Pulire o sostituire la guarnizione dello sportello. Una perdita della guarnizione può provocare tempi di esecuzione più lunghi per il frigorifero per mantenere la temperatura desiderata. Pulire il condensatore. Temperatura troppo elevata Temperatura troppo elevata nel vano frigorifero/ congelatore La temperatura nel congelatore è troppo elevata mentre quella del vano frigorifero va bene Lo sportello ogni volta viene aperto troppo frequentemente o per un periodo di tempo Si è impostata una temperatura troppo elevata. Lo sportello non è chiuso saldamente. Il condensatore è sporco. Si è impostata una temperatura troppo elevata per il congelatore. Ogni volta che lo sportello viene aperto nel frigorifero entra aria calda. Cercare di aprire lo sportello il meno frequentemente possibile. Impostare nuovamente la temperatura. Si veda “sportello/cassetto apertura/chiusura” nel paragrafo “Problema”. Pulire il condensatore. Impostare una temperatura più bassa per il congelatore. Ci vogliono 24 ore prima che la temperatura del frigorifero raggiunga la stabilità. 24Riparazione guasti Problemi Cause Soluzioni Temperatura troppo elevata La temperatura nel vano frigorifero è troppo elevata mentre quella del congelatore va bene Si è impostata una temperatura troppo elevata per il vano frigorifero. Impostare una temperatura più bassa per il vano frigorifero. Ci vogliono 24 ore prima che la temperatura del frigorifero raggiunga la stabilità. Acqua/umidità/ghiaccio nel frigorifero Sulle pareti interne del frigorifero si accumula umidità Clima caldo umido Lo sportello non è chiuso saldamente. Lo sportello ogni volta viene aperto troppo frequentemente o per un periodo di tempo prolungato. L'accumulazione di gelo e umidità in un clima del genere accelera. Si veda “sportello/cassetto apertura/chiusura” nel paragrafo “Problema”. Non aprire così spesso lo sportello. Acqua/umidità/gelo su una superficie esterna del frigorifero L'umidità si accumula sulla superficie esterna del frigorifero o tra due sportelli Clima umido Lo sportello del frigorifero non è chiuso saldamente. Ciò causa condensa dell'aria fredda nel frigorifero e dell'aria calda fuori di esso. Ciò è normale in un clima umido. La presenza di umidità diminuirà quando calerà il tasso di umidità Si veda “sportello/cassetto apertura/chiusura” nel paragrafo “Problema”. Apparecchio automatico per la produzione di cubetti di ghiaccio L'apparecchio non produce ghiaccio L'apparecchio per la produzionedi ghiaccio non è accesoLa valvola di erogazione diacqua non è apertaLa temperatura nel congelatorenon è abbastanza bassaL'apparecchio per la produzione di ghiaccio non è installato nella sua sede. Accendere l'apparecchio per la produzione di ghiaccio dal display Aprire la valvola di erogazione di acqua. Si veda “Temperatura troppo alta” al paragrafo “Problema”. Spingere nella sua sede corretta l'apparecchio per la produzione di cubetti di ghiaccio. La capacità di produzione del ghiaccio è insufficiente La capacità di produzione del ghiaccio è inferiore al previsto La temperatura nel congelatorenon è abbastanza bassaL'apparecchio per la produzione di cubetti di ghiaccio può produrre circa 1 kg di cubetti di ghiaccio in 24 ore. Impostare una temperatura più bassa per il congelatore. L'apparecchio non riesce a smettere di produrre ghiaccio La sua barra di rilevamentoghiaccio viene spinta in unaposizione inferiore da un oggettopresente nel congelatore. I cubetti di ghiaccio hanno un cattivo sapore Guastati da odori presenti nelvano frigorifero o nel congelatore.L'acqua erogataall'apparecchio per la produzione di cubetti di ghiaccio non è fresca. I cubetti di ghiaccio sono stati conservati per un periodo ditempo prolungato. Coprire tutti i cibi con molta attenzione. Scartare i cubetti conservati da lungo tempo o realizzati con i primi carichi dell'apparecchio. Aggiungere un filtro al tubo di alimentazione dell'acqua. Consultare una società di depurazione dell'acqua. Scartare i cubetti di ghiaccio conservati per un periodo di tempo troppo lungo. Cattivi odori nel frigorifero L'interno del frigorifero è sporco L'interno del frigorifero necessita pulizia Nel frigorifero si conserva del cibo dall'odore acre Pulire l'interno del frigorifero Avvolgere bene il cibo.

• Togliere l'oggetto che spinge la barra per ilrilevamento del ghiaccio, liberare la barra e togliere tuttii pezzi di ghiaccio intorno alla barra stessa.Riparazione guasti Problemi Cause Soluzioni Se si avvertono Segnali acustici Lo sportello del vano frigorifero è aperto. Si è impostata una temperatura troppo elevata per il congelatore. Chiudere lo sportello o tacitare disattivare manualmente l'allarme. Il segnale di allarme è normale quando esso è acceso per la prima volta a causa di una temperatura relativamente più alta. È possibile disattivare manualmente il segnale di allarme. Suono anomalo Il frigorifero non è posizionatosu una superficie piana.Il frigorifero tocca deglioggetti disposti attorno adesso. Aggiustare i piedini per livellare il frigorifero. Togliere gli oggetti attorno ad esso. Un suono lieve simile a quello di acqua che scorre Questo è il suono emesso dall'impianto di refrigerazione Normale Riscaldamento del mobile Il sistema di eliminazione della condensa è in funzione Ciò evita la condensa ed è normale. Significato del cassonetto rifiuti barrato: Non gettare apparecchi elettrici tra i rifiuti municipali indistinti, fare ricorso alle apposite e separate strutture di raccolta. Contattare l'amministrazione locale per avere informazioni circa i sistemi di raccolta disponibili. Se degli apparecchi elettrici vengono gettati nelle discariche o tra i mucchi di rifiuti, delle sostanze nocive possono fuoriuscire e penetrare nelle falde acquifere, entrando nella catena alimentare e danneggiando la salute e il benessere, anche i vostri. Quando si sotituiscono vecchi apparecchi con apparecchi nuovi, il venditore è legalmente tenuto a riprendere indietro il vostro vecchio apparecchio per provvedere al suo smaltimento e questo deve essere fatto gratuitamente. 26Tabla de contenido Antes de utilizar el frigorífico Instrucciones de utilización Mantenimiento Principales características p. 1
