MANUALE UTENTE Quadrio 4D SBHA HOTPOINT-ARISTON

Posizionamento e collegamento

Descrizione dell'apparecchio, 3-4

Pannello di controlo

Vista d'insieme

Avvioeutilizzato,5-6

Avviare l'apparecchio

Sistema di raffreddamento

Utilizzare al meglio il frigorifero

Utilizzare al meglio il congelatore

Manutenzione e cura, 7

Escludere la corrente elettrica

Pulire l'apparecchio

Evitare muffe e cattivi odori

Funzione Holiday

Sostituire la lampadina

4D B/HA

4D SB/HA

4DX/HA

Precauzioni e consigli, 8

Sicurezza generale

Smaltimento

Risparmiare rispettare l'ambiente

Anomalie erimedi, 9

Assistenza, 10

Assistenza attiva 7 giorni su 7

! è importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi averimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare l'apparecchio in un ambiente ben aerato e non umido.
2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e conteneri consumi elettrici.
3. Lasciare una distanza di almeno 10cm tra la parte superiore dell'apparecchio ed eventuali mobili sovrastanti e di almeno 12cm tra le fiancate e mobili/pareti laterali.
4. Lasciare l'apparecchio lontano da fonti di calorie (la luce solare diretta, una cucina elettrica).
5. Per mantenere una ottimale distance del prodotto alla parete posteriori, montare i distanzieri presenti nel kit di installatione seguendo le istruzioni presenti sul foglio dedicato.

Livellamento

1. Installare l'apparecchio su un pavimento piano e rigido.
2. Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare l'apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all'impianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostarare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetto caratteristiche, posta in basso a sinistra (es 220-240 V);
• la presa sia compatibile con la spina dell'apparecchio.

In caso contrario richiedere la sostituzione della spina a un technician autorizzato (vedi Assistenza); non usare prolonghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina agli responsabilità qualoraqueste norme non vengano rispetto.

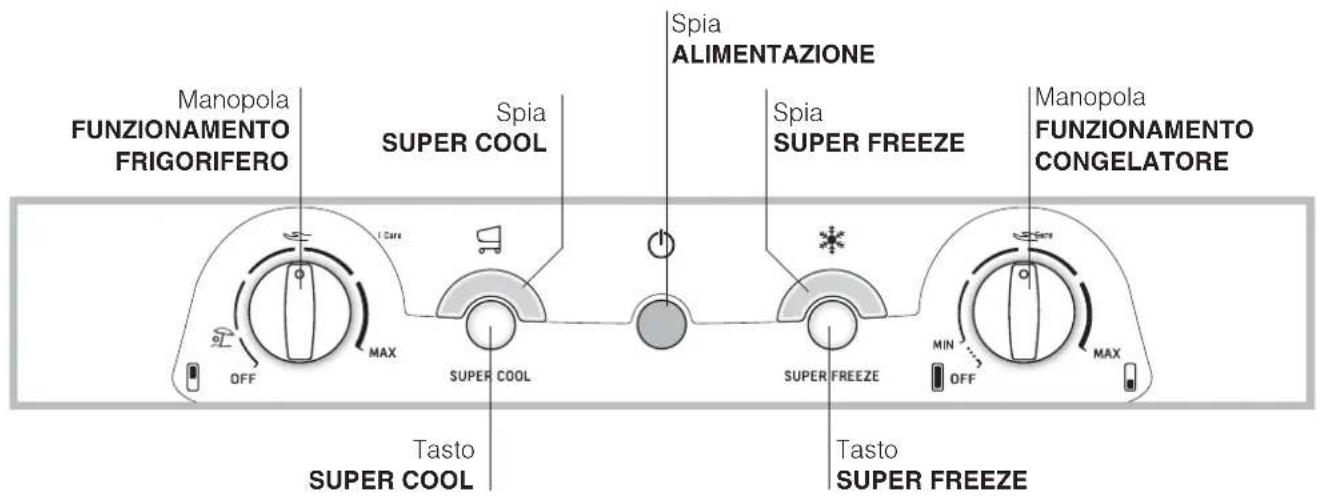

Pannello di controllo

• Manopola FUNZIONAMENTO FRIGORIFERO per regolare la temperatura del vano frigorifero. Care è la temperatura ottimale a bassi consumi. è la funzione holiday (vedi Manutenzione e cura). OFF spegne il vano frigorifero.
• Tasto SUPER COOL (raffreddamento rapido) per abbassare velocemente la temperatura del vano frigorifero. quando viene premuto si accende la spia SUPER COOL (vedi Avvio e utilizzato).
• Spia gialla SUPER COOL (raffreddamento rapido): si accende quando viene premuto il tasto SUPER COOL.

• Spia verde ALIMENTAZIONE: si accende quando l'apparecchio è collegato alla rete di alimentazione.

• Tasto SUPER FREEZE (congelamento rapido) per congelare alimenti freschi. Quando viene premuto si accende la spia SUPER FREEZE (vedi Avvio e utilizzato). Se premuto per almeno 3 secondi si attiva la funzione "Optimization Energy Saving" (vedi Manutenzione e cura).

• Spia gialla SUPER FREEZE (congelamento rapido): si accende quando viene premuto il tasto SUPER FREEZE.
  Manopola FUNZIONAMENTO CONGELATORE per regolare la temperatura del vano congelatore. Care e la temperatura ottimale a bassi consumi. OFF spegne l'apparecchio, frigorifero compreso.

!Le spie servonoanche per segnalare un anomalo aumento di temperatura nel vano congelatore (vedi Anomalie e rimedi).

Descrizione dell'apparecchio

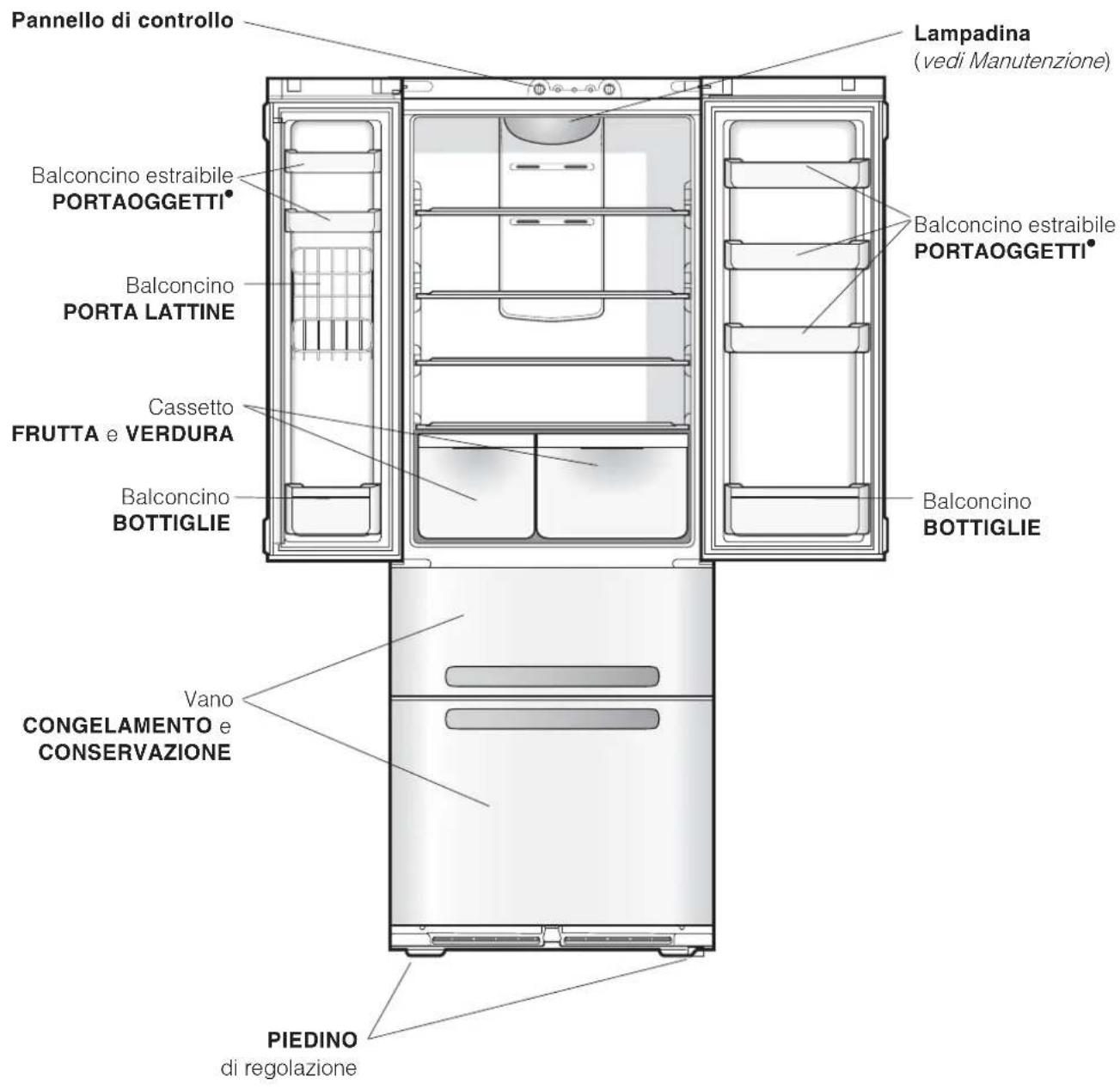

Vista d'insieme

Le istruzioni sull'uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell'apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

• Variabili per numero e/o per posizione.

Avviare I'apparecchio

! Prima di arrivare l'apparecchio, seguire

le istruzioni sull'installazione (vedi Installazione).

! Prima di collegare l'apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.
!L'apparecchio è provvisto di un controllo salvamotore che fa avviare il compressore solo dopo circa 8 minuti dall'accensione. Questo accadeanche dopo agli interruzione dell'alimentazione elettrica, volontaria o involontaria (black out).

1. Posicionare la manopola FUNZIONAMENTO CONGELATORE su OFF
2. Inserire la spina nella presa e accertarsi che si accenda la spia verde ALIMENTAZIONE.
3. Ruotare la manopola FUNZIONAMENTO CONGELATORE su un valore medio e premere il tasto SUPER FREEZE (congelamento rapido): si accenderà la spia gialla SUPER FREEZE. Essa si spegnerà quando il congelatoreavrà raggiunto la temperatura ottimale: a quel punto sare possibile inseire gli alimenti.
4. Ruotare la manopola FUNZIONAMENTO FRIGORIFERO su un valore medio. Dopo quale ora sare possibile inseire alimenti nel frigorifero.

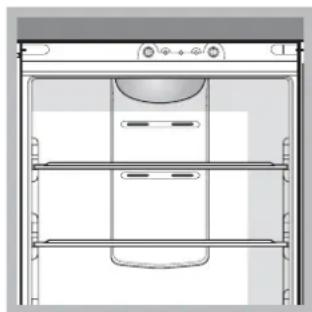

Sistema di raffreddamento

No Frost

Il No Frost gestisce un flusso continuo di aria fredda che raccoglie l'umidità e impedisce la formazione di ghiaccio e brina: nel vano frigorifero mantiene il giusto livello di umidità e, grazie all'assenza di brina, preserves le

qualità originarie degli alimenti; nel vano congelatore evita la formazione di ghiaccio rendendo superflue le operazioni di sbrinamento ed evitando che gli alimenti si attacchino tra loro. Non mettere alimenti o contentitori a diretto contatto con la parete refrigerante posteriori, per non ostruire i fori di aerazione e facilitare la formazione di condensa. Chiudere le bottiglie e avvolgere gli alimenti.

Utilizzare al meglio il frigorifero

• Per regolare la temperatura utilizzare la manopola FUNZIONAMENTO FRIGORIFERO (vedi Descrizione).
• Premere il tasting SUPER COOL (raffreddamento rapido) per abbassare la temperatura in poco tempo, per esempio quando il vano viene riempito dopo una grossa spesa. La funzione si disattiva automaticamente trascorso il tempo necessario.
• Inserire sostanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consiglio).
• Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi.
  Non inseire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con seguente formazione di condensa.
• RIPIANI: pieni o a griglia. Sono estraibili e regolabili in altezza grazie alle apposite guide, per l'insertimento di contentitori o alimenti di notevole dimensione.

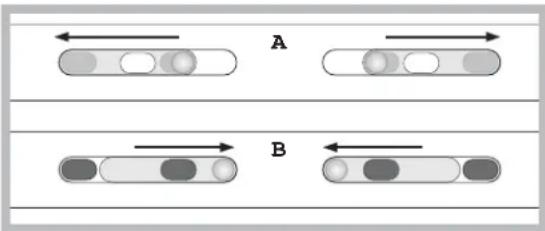

Cassetto FRUTTA e VERDURA

I cassetti frutta e verdura di cui è dotato il frigorifero sono appositamente progettati allo scopo di mantenere fresche e fragranti la frutta e le verdure. Apriere il regolatore d'umidità (posizione B) se si desidera conservare gli alimenti in un am-biente meno umido, oppure chiuderlo (posizione A) per una conservazione in ambiente più umido.

Indicatore TEMPERATURA*: per individuare la zona più fredda del frigorifero.

1. Controllare che sull'indicatore risulti ben evidente OK (vedi figura).

1. Se non compare la scritta OK significica che la temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sua stabilizzata.
2. Controllare nuovamente l'indicatore: se necessario, procedere con una nuova regolazione. Se si sono introdotte grossa quantità di alimenti o si è aperta frequentlymente la porta del frigorifero, è normale che l'indicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta.

L'igiene alimentare

1. Dopo l'acquisto degli alimenti, eliminare qualsiasi tipo di confezione esterna in carta/cartone o altri involucri, che potrebbero introduire nel frigo batteri o sporcizia.
2. Proteggere gli alimenti, (in particolare quelli lavorando in esecutare le attività che ermanano un forte aroma), in modo da evitate il contatto tra essi, eliminando in quello modo si la possibilità di contaminazione di germi/batteri, che la diffusione di particolari odori all'interno del frigo
3. Riporre i cibi in modo in modo che l'aria possa circolare liberamente tra essi
4. Tenere pulito l'interno del frigo, facendo attenzione a non utilizzato prodotti ossidanti o abrasivi
5. Togliere gli alimenti dal frigo una volta superata la durata massima di conservazione
6. Per una Buona conservazione, i cibi lavoramente deperbili (formaggi molli, pesce crudo, carne, etc...) vanno posizionati nella zona più fredda,cisione quella sopra le verduriere, dove si trova l'indicatore della temperatura.

Utilizzare al meglio il congelatore

• Per regolare la temperatura utilizzare la manopola FUNZIONAMENTO CONGELATORE (vedi Descrizione).
  Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).
  Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati.

Non mettere nel congelatore bottiglie di vetro contenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.
- La quantità massima giornaliera di alimenti da congelare è individata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).
- Per congelare (se il congelatore è già in funzione): premere il tasto SUPER FREEZE (congelamento rapido) (accensione della relativa spia gialla), introdurre gli alimenti e chiudere la porta. La funzione si disattiva automaticamente trascorse 24 ore o raggiunte le temperature ottimali (spia spenta).

! Per evitare di ostacolare la circolazione dell'aria all'interno del congelatore, si raccomanda di non ostruire concibi o contentitori i fori di areazione.
!Durante il congelamento evitare di aprire la porta.
! In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in quello modo congelati e surgelati si conservanno nella alterazioni per circa 9-14 ore.

ICE DEVICE

Prelevare eriempire d'acqua le speciali vaschette e riposizionarle nella zona Icedevice.Dopo circa 2 ore i cubetti di ghiaccio saranno pronti.Per prelevare il ghiaccio basta ruotare verso destra le due manopole:icubetti di ghiaccio cadranno nel contentatore sottostante, pronti per essere serviti (vedi figura).

Se si vuole disponre di un maggior volume di carico l'ICE DEVICE cui è sere smontato rimuovendo le 4 viti di fissaggio alla cella.

• Presente solo su alcuni modelli.

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare l'apparecchio alla rete di alimentazione:

1. posizionare la manopola FUNZIONAMENTO CONGELATORE su OFF;
2. staccare la spina alla presa.

! Se non si segue esta procedura può scattare l'allarme:ippo non è sintomo di anomalia. Per ripristinare il normale funzionamento è sufficiente posizionare la manopola FUNZIONAMENTO CONGELATORE sul valore desiderato. Per isolare l'apparecchio procedere seguendo i punti 1 e 2.

Pulire I'apparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.
• Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciac quarli e asciugarli con cura.
• Il retro dell'apparecchio tende a coprisci di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell'aspirapolvere, impostato su una potenza media.
• Durante la pulizia delle guide scorrevoli dei cassetti dei scomparti congelatore, cui sucescere che il meccanismo di richiamo chiusura cassetto si disattivi. Per riattivarlo, è sufficiente chiudere il cassetto con maggiore forza.

Evitare muffle e cattivi odori

• L'apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere esta caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviteràanche la formazione di macchie.
• Nel caso si voglia spagnere l'apparecchio per un lungo periodo, pulire l'interno e lasciare le porte aperte.

Funzione holiday

Se si parte per un periodo di vacanza non è necessario spagnere l'apparecchio perché è dotato di una funzione che permette, con bassi consumi elettrici, di mantenere la temperature del vano frigorifero intorno ai 12^ (per proteggere dal caldo trucchi e cosmetici); la temperature del congelatore va impostata sul minimo, indispensableile per la conservazione degli alimenti.

Per attivare la funzione: impostare la manopola FUNZIONAMENTO

FRIGORIFERO su

Un doppio breve segnale acustico ne conferma l'attivazione; la disattivazione è individata da un segnale acustico singolo.

Al fine di ottimizzare il consumo energetico mantenendo le performance di temperatura del prodotto, si può attivare la funzione Optimization

Energy Saving. Questa funzione permette il massimo risparmio energetico. Tale funzione si attiva posizionando le manopole in "I CARE" e tenero premuto per almeno 3 secondi tasto superfreezer; la spia superfreezer inizIERA a lampeggiare identificando l'attivazione.

La funzione Optimization Energy Saving più essere comunique disattivata, premendo ancora il tasto superfreezer. La spia corrispondente smetterà di lampeggiare ad identificare il ripristino delle condizioni iniziali.

In ambienti umidi, con la funzione Optimization

Energy Saving attivata, potrebbe presentarsi lieve formazione di condensa sulle porte; disattivando la funzione, si ristabiliscono comunique le condizioni standard del prodotto.

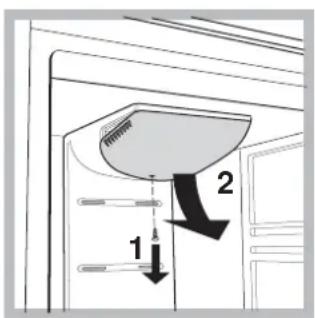

Sostituire la lampadina

Per sostituire la lampadina di

frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui除去.

Accedere alla lampada
togliendo la protezione
comeindicato in figura.
Sostituirlafacendo
attenzione alla potenza
massimaindicata sulla
protezione(10W,15W o

25W).

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Bassa Tensione)

e successive modificazioni;

• 89/336/CEE del 03/05/89 (Compatibilità

Elettromagnetica) e successive modificazioni.

• 2002/96/CE...

Sicurezza generale

L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
- L'apparecchio deve essere usato per conservare e congelare cibi, solo da personne adulte e secondo le istruzioni riportate in quello libretto.
L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
Non toccare l'apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.
Non toccare le parti interne raffreddanti: c' pericolo di ustonarsi o feriri.
Non staccare la spina alla presa della corrente tirando il cavo, bensi afferrando la spina.
- É necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare le manopole per la regolazione della temperatura sulla posizione OFF (apparecchio spento) per eliminare agli contatto elettrico.
- In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
Non utilizzato, all'interno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o appearecchi elettrici se non sono del tipo raccommando dal costruttore.
Non mettere in bocca cubetti appena estratti dal congelatore.
Non permettere ai bambini di giocare con l'apparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta.
Gli imballaggi non sono glucattoli per bambini.
- Per la chiusura delle portefrigo,fare attenzione alla posizione del montante (vedi figura)
- Attenzione a non riporre cibi troppo voluminosi nella parte del cassetto freezer superiore

occupata dal fabbricatore di ghiaccio ove presente

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Installare l'apparecchio in un ambiente fresco e ben aerato, proteggerlo dall'esposizione diretta ai raggi solari, non disporlo vicino a fonti di calorie.
• Per introdurre o estrarre gli alimenti, après le porte dell'apparecchio il più brevamente possibile. Ogni aperture delle porte causa un notevole disponio di energia.
  Non riempire con troppi alimenti l'apparecchio: per una buona conservazione, il freddo devel poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorera continuamente.
  Non introdurre alimenti caldi: alzerebbbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alle porte e non lascino uscire il freddo (vedi Manutenzione).
• Grazie all'apertura indipendente delle porte e dei cassetti del freezer quello prodotto permette un risparmio energetico superiore al 50% rispetto ad un normale combinato 2 porte.

Può accadere che l'apparecchio non funzioni. Prima di Telefonare all'Assistenza (vedi Assistenza), controllare che non si tratti di un problema fácilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La spia verde ALIMENTAZIONE non si accende.

II motore non parte.

Le spie sono debolmente accese.

a) Suona I'allarme.
b) Suona l'allarme e lampeggiano le due spi giale.
c) Suona l'allarme e lampeggiano le due spi giale e quella verde.
d) Lampeggia la spia gialla SEPERFREEZE

La spia verde ALIMENTAZIONELampeggia

Il frigorifero e il congelatore raffreddano poco.

Nel frigorifero gli alimenti si gelano.

Il motore funziona di continuo.

L'apparecchio emette molto rumore.

La temperatura di alcune parti esterne del frigorifero è elevata.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c'è corrente.
  L'apparecchio e dotato di un controllo salvamotore (vedi Avvio e utilizzato).
• Staccare la spina e reinserirla nella presa dopo averla girata su se stessa.
  a) La porta del frigorifero è rimasta aperta per più di due minuti. Il segnale acustico cessa alla chiusura della porta. Oppure non si è seguita la corretta procedura di spegnimento (vedi Manutenzione).
  b) L'apparecchio segnala un riscaldamento eccessivo del congelatore. Si consiglia di verificare lo stato degli alimenti: potrebbe essere necessario gettarli.
  c) L'apparecchio segnala un riscaldamento pericoloso del congelatore: gli alimenti devono essere gettati.
  d) attenuata la funzione Optimization Energy Saving

b/c) In entrambi i casi il congelatore si manterrà a una temperatura intorno a 0^ per non far ricongelare gli alimenti. Per specnere il segnale acustico: après e chiudere la porta del frigorifero. Per ripristinare il funzionamento normale: portare la manopola FUNZIONAMENTO CONGELATORE sulla posizione (spento) e riaccendere l'apparecchio.

L'apparecchio non funzione correttamente. Chiamare l'Assistenta Tecnica
- Le porte non chiudono bene o le guarnizioni sono rovinate.
Le portevengono aperte molto spesso.
- Le manopole FUNZIONAMENTO non sono in posizione corretta (vedi Descrizione).
- Il frigorifero o il congelatore sono stati riempiti eccessivamente.
- La manopola FUNZIONAMENTO FRIGORIFERO non è in posizione corretta (vedi Descrizione).
- É stato premuto il tasto SUPER FREEZE (congelamento rapido): la spia gialla SUPER FREEZE è accesa o lampeggiante (vedi Desc.).
- La porta non è ben chiusa o viene aperta di continuo
- La temperatura dell'ambiente esterno è molto alta.
L'apparecchio non è stato installato ben in piano (vedi Installazione).
L'apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.
- Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.
- Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto

Prima di contattare l'Assistenza:

• Verificare se l'anomalia pou essere risolta autonomamente (vedi Anomalie e Rimedi).
  In caso negativo, contattare ilNumero Unico Nazionale 199.199.199.

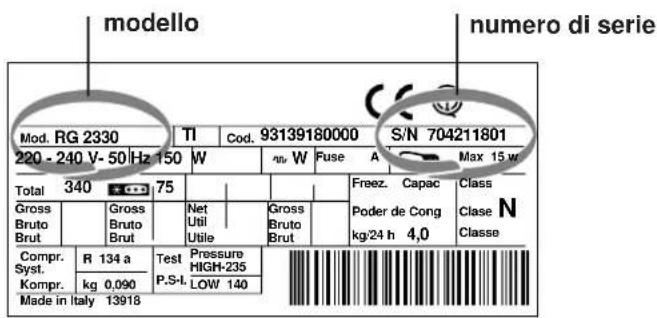

Comunicare:

• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199,199.199*

Un operatore sera a tua completeness per fissare un appuntamento con un technique del Centro Assistenza Autorizzato più vicino a casa tua.

E attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. delle 08:00 alle 18:30, il Sab. delle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. delle 18:30 alle 08:00, il Sab. delle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com.

Italiano, 1

English, 11

Français, 21

Deutsch, 31

Espanol, 41

Polski, 51

4D B/HA

4D SB/HA

4DX/HA

Contents

GB

Installation, 12

Riscaldamento pericoloso
