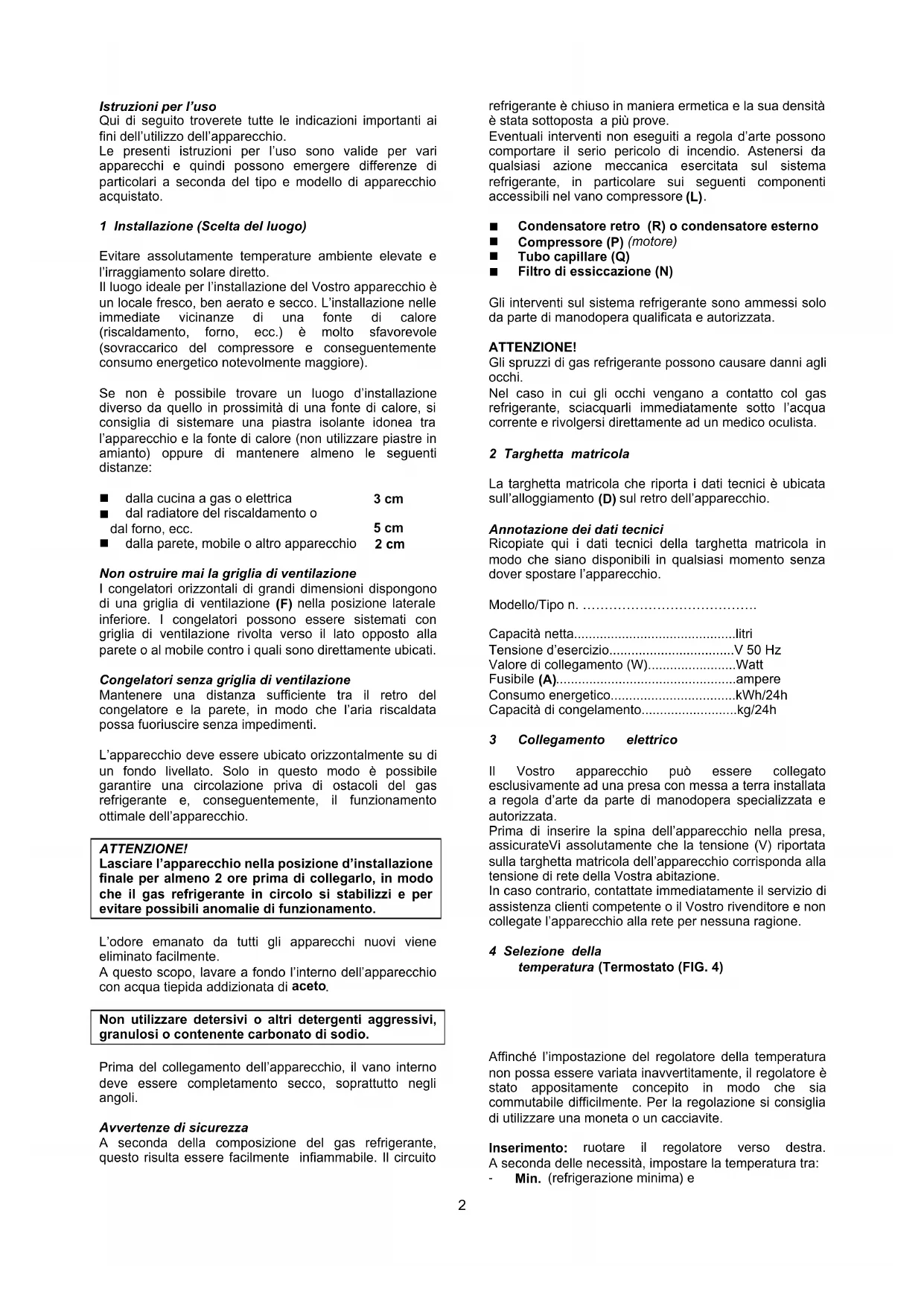

81Istruzioni per l’uso

Qui di seguito troverete tutte le indicazioni importanti ai

fini dell’utilizzo dell’apparecchio.

Le presenti istruzioni per l’uso sono valide per vari

apparecchi e quindi possono emergere differenze di

particolari a seconda del tipo e modello di apparecchio

1 Installazione (Scelta del luogo)

Evitare assolutamente temperature ambiente elevate e

l’irraggiamento solare diretto.

Il luogo ideale per l’installazione del Vostro apparecchio è

un locale fresco, ben aerato e secco. L’installazione nelle

immediate vicinanze di una fonte di calore

(riscaldamento, forno, ecc.) è molto sfavorevole

(sovraccarico del compressore e conseguentemente

consumo energetico notevolmente maggiore).

Se non è possibile trovare un luogo d’installazione

diverso da quello in prossimità di una fonte di calore, si

consiglia di sistemare una piastra isolante idonea tra

l’apparecchio e la fonte di calore (non utilizzare piastre in

amianto) oppure di mantenere almeno le seguenti

dalla cucina a gas o elettrica

dal radiatore del riscaldamento o

dalla parete, mobile o altro apparecchio

Non ostruire mai la griglia di ventilazione

I congelatori orizzontali di grandi dimensioni dispongono

di una griglia di ventilazione

nella posizione laterale

inferiore. I congelatori possono essere sistemati con

griglia di ventilazione rivolta verso il lato opposto alla

parete o al mobile contro i quali sono direttamente ubicati.

Congelatori senza griglia di ventilazione

Mantenere una distanza sufficiente tra il retro del

congelatore e la parete, in modo che l’aria riscaldata

possa fuoriuscire senza impedimenti.

L’apparecchio deve essere ubicato orizzontalmente su di

un fondo livellato. Solo in questo modo è possibile

garantire una circolazione priva di ostacoli del gas

refrigerante e, conseguentemente, il funzionamento

ottimale dell’apparecchio.

Lasciare l’apparecchio nella posizione d’installazione

finale per almeno 2 ore prima di collegarlo, in modo

che il gas refrigerante in circolo si stabilizzi e per

evitare possibili anomalie di funzionamento.

L’odore emanato da tutti gli apparecchi nuovi viene

eliminato facilmente.

A questo scopo, lavare a fondo l’interno dell’apparecchio

con acqua tiepida addizionata di

Non utilizzare detersivi o altri detergenti aggressivi,

granulosi o contenente carbonato di sodio.

Prima del collegamento dell’apparecchio, il vano interno

deve essere completamento secco, soprattutto negli

Avvertenze di sicurezza

A seconda della composizione del gas refrigerante,

questo risulta essere facilmente infiammabile. Il circuito

refrigerante è chiuso in maniera ermetica e la sua densità

è stata sottoposta a più prove.

Eventuali interventi non eseguiti a regola d’arte possono

comportare il serio pericolo di incendio. Astenersi da

qualsiasi azione meccanica esercitata sul sistema

refrigerante, in particolare sui seguenti componenti

accessibili nel vano compressore

Condensatore retro (R) o condensatore esterno

Filtro di essiccazione (N)

Gli interventi sul sistema refrigerante sono ammessi solo

da parte di manodopera qualificata e autorizzata.

Gli spruzzi di gas refrigerante possono causare danni agli

Nel caso in cui gli occhi vengano a contatto col gas

refrigerante, sciacquarli immediatamente sotto l’acqua

corrente e rivolgersi direttamente ad un medico oculista.

2 Targhetta matricola

La targhetta matricola che riporta i dati tecnici è ubicata

sul retro dell’apparecchio.

Annotazione dei dati tecnici

Ricopiate qui i dati tecnici della targhetta matricola in

modo che siano disponibili in qualsiasi momento senza

dover spostare l’apparecchio.

Modello/Tipo n. ………………………………….

Valore di collegamento (W)Watt

Consumo energeticokWh/24h

Capacità di congelamentokg/24h

3 Collegamento elettrico

Il Vostro apparecchio può essere collegato

esclusivamente ad una presa con messa a terra installata

a regola d’arte da parte di manodopera specializzata e

Prima di inserire la spina dell’apparecchio nella presa,

assicurateVi assolutamente che la tensione (V) riportata

sulla targhetta matricola dell’apparecchio corrisponda alla

tensione di rete della Vostra abitazione.

In caso contrario, contattate immediatamente il servizio di

assistenza clienti competente o il Vostro rivenditore e non

collegate l’apparecchio alla rete per nessuna ragione.

(Termostato (FIG. 4)

Affinché l’impostazione del regolatore della temperatura

non possa essere variata inavvertitamente, il regolatore è

stato appositamente concepito in modo che sia

commutabile difficilmente. Per la regolazione si consiglia

di utilizzare una moneta o un cacciavite.

ruotare il regolatore verso destra.

A seconda delle necessità, impostare la temperatura tra:

(refrigerazione minima) e

(temperatura più bassa).

L’impostazione della temperatura deve essere

alla temperatura dell’ambiente in cui è ubicato

alla quantità di alimenti contenuti nell’apparecchio;

alla frequenza di apertura dell’apparecchio.

Si consiglia di impostare una temperatura media. In breve

tempo, riuscirete a stabilire con cura l’impostazione

migliore per il Vostro fabbisogno attraverso

un’osservazione precisa.

Se il Vostro apparecchio dispone di spie luminose, queste

avranno i seguenti significati a seconda dell’illuminazione:

= CONTROL (controllo)

L’apparecchio è collegato all’alimentazione elettrica

verde deve essere sempre accesa

l’apparecchio è collegato all’alimentazione elettrica ed è

inserito. La presenza di questa condizione è di

particolare importanza in quanto in caso di cadute di

tensione la spia rossa e la spia gialla perdono la loro

funzione e non possono segnalarVi nulla.

Temperatura interna troppo elevata

L’illuminazione della spia rossa può essere provocata da

diverse condizioni, vale a dire:

prima messa in funzione dell’apparecchio;

rimessa in funzione dopo lo sbrinamento;

inserimento di alimenti freschi.

In tali casi, l’illuminazione della spia rossa è normale. La

spia si spegne automaticamente quando la temperatura

all’interno ha raggiunto ca. -15°C.

Inserire (se presente) l’interruttore di

massimo dopo 24 ore o quando la spia rossa si è spenta)

In ogni caso, aprire l’apparecchio possibilmente solo

quando la spia rossa si è spenta.

Se tuttavia la spia rossa resta illuminata anche dopo 12-

24 ore, è possibile che sia presente un guasto vero e

A questo scopo, fare riferimento al capitolo:

“Ricerca guasti/Cause/Rimedi”

all’interno delle presenti

= l’interruttore di SUPER-CONGELAMENTO è

inserito e la funzione del termostato è annullata.

Il compressore esercita la sua funzione di raffreddamento

fino a quando l’interruttore di SUPERCONGELAMENTO

viene di nuovo disinserito.

Nel caso in cui l’apparecchio ne sia dotato, insieme

all’illuminazione della spia rossa viene emesso un

segnale di allarme acustico. Questo si disinserisce

automaticamente se si inserisce l’interruttore di

7 Messa in funzione dell’apparecchio

1. Rimuovere l’apparecchio dall’imballaggio..

2. Rimuovere le parti in polistirolo nel vano

compressore (se presenti).

3. Rimuovere dal vano interno dell’apparecchio tutta la

documentazione e gli accessori eventualmente

4. Pulire il vano interno con acqua tiepida addizionata

di aceto ed asciugarlo a fondo con uno straccio.

5. Chiudere l’apparecchio.

6. Inserire la spina nella presa.

7. Mettere in funzione l’apparecchio ruotando verso

destra il regolatore della temperatura

(inizialmente, ruotare completamente il regolatore

verso destra, nella posizione max.).

(La spia verde e la spia rossa si illuminano)

8. Laddove presente, inserire l’interruttore di

(anche la spia gialla si

Non aprire l’apparecchio per ca. 4 ore o fino a

quando la spia rossa non si è spenta in modo

che il vano interno possa creare il freddo

10. A questo punto è possibile inserire gli alimenti a

congelazione rapida (alimenti comprati già

congelati). (A tale proposito si veda il capitolo

“Altezza massima di caricamento

11. Al più tardi dopo 24 ore disinserire nuovamente

di SUPERCONGELAMENTO.

12. Se desiderate congelare alimenti freschi e quindi

non già congelati, procedere come indicato nel

“Congelamento/Conservazione di alimenti

Non congelare bottiglie contenenti bevande. Il liquido si

dilata durante la fase di congelamento e la bottiglia può

Non conservare mai recipienti contenenti sostanze

esplosive (accenditori a gas, benzina, etere o similari) nel

vano di congelamento dell’apparecchio.

In caso di conservazione di prodotti di congelazione

rapida occorre assolutamente seguire le istruzioni del

produttore riportate sulla confezione dell’alimento.

Gelati e ghiaccioli devono essere degustati allo stato

congelato solo pochi minuti dopo la rimozione

dall’apparecchio per evitare ferite alle labbra ed alla

lingua (abrasioni epidermiche). Per la stessa ragione,

evitare di toccare le pareti interne ghiacciate con le mani

Si consiglia di consumare immediatamente i prodotti

scongelati o semi-scongelati. In linea generale, se ne

sconsiglia il ri-congelamento.

8 Congelamento/Conservazione di alimenti freschi

Quasi tutti i prodotti freschi possono essere congelati e

conservati nel Vostro apparecchio.

Abbiamo pertanto creato una tabella dei prodotti che

vengono più frequentemente congelati dietro indicazione

dei possibili periodi di conservazione e del materiale di

avvolgimento da preferirsi (si veda

all’interno delle presenti istruzioni per

Prima di inserirli nell’apparecchio,

freschi sulle relative confezioni, in quanto - in caso di

3impiego di sacchetti di plastica trasparente - gli alimenti

risultano difficilmente riconoscibili nello stato congelato.

A questo proposito, si consiglia di utilizzare le etichette

per prodotti congelati comunemente in commercio.

Avvolgere i prodotti freschi in confezioni idonee

suddividendoli nelle porzioni che siete soliti utilizzare per

evitare di scongelare grossi quantitativi che non

consumereste nemmeno in un’intera giornata.

Identificare le porzioni riportando almeno le seguenti

nome prodotto (ad es.: filetto di manzo);

peso della porzione;

quantità (numero di pezzi);

data di congelamento;

data di consumo (si veda la ‘

Successivamente, procedere come segue:

a) possibilmente, riporre gli alimenti freschi nel vano di

pre-congelamento laterale

(non presente in tutti i

modelli) o sul fondo del congelatore dove è presente

la temperatura più bassa.

A questo proposito, evitare contatti tra gli alimenti freschi

e quelli già congelati durante l’inserimento, altrimenti i

prodotti congelati potrebbero scongelarsi ed

Il periodo di conservazione previsto non sarebbe più

b) Entro 24 ore inserire i prodotti in modo da

raggiungere solo la quantità di alimenti freschi

adeguata per la capacità di congelamento del Vostro

apparecchio. Si vedano i dati riportati sulla targhetta

c) Se presente, inserire l’interruttore di

obbligatoriamente necessario se vengono inseriti

alimenti già congelati (ad es.: prodotti di congelazione

d) Dopo 24 ore rimuovere i prodotti congelati dal fondo

del congelatore o dal vano di pre-congelamento e

sistemarli in un cestello

in modo che il vano di

pre-congelamento o il fondo del congelatore possano

essere liberati per il congelamento di eventuali altri

e) Disinserire l’interruttore di SUPER-

CONGELAMENTO (la spia gialla si spegne).

f) Impostare il regolatore della temperatura in una

posizione adeguata per il grado di riempimento

dell’apparecchio (si veda

g) Possibilmente, tenere sotto controllo la temperatura

nel vano di conservazione

mediante l’inserimento

di un termometro che sia in grado di misurare

temperature fino a -26°C.

La temperatura di conservazione deve sempre

equivalere ad almeno -18°C.

Aggiunta di alimenti freschi

(alimenti non congelati)

Aggiungere alimenti freschi non congelati solo dopo

essersi assicurati che la presenza totale di alimenti

freschi nell’arco delle 24 ore, non superi mai la quantità

idonea per la capacità di congelamento (XX kg/24h) del

(Non superare l’altezza massima di caricamento).

9 Altezza massima di caricamento

Per garantire una conservazione ottimale dei prodotti

congelati, si consiglia di non riempire mai il vano di

fino al margine superiore. Tra il

coperchio ed i prodotti congelati deve essere sempre

presente un certo margine di distanza.

Impostare sempre il regolatore della temperatura

a seconda della quantità di riempimento.

In caso di temperatura ambiente normale (da +18°C

a +22°C) consigliamo inoltre di effettuare le seguenti

impostazioni del regolatore della temperatura al fine di

consentire un risparmio energetico:

10 Durata di conservazione

Il tempo di conservazione per i prodotti congelati pronti

varia notevolmente a seconda del tipo e del

confezionamento dell’alimento. A questo proposito,

seguire le istruzioni fornite dal produttore riportate sulla

confezione del prodotto.

Per gli alimenti freschi da Voi congelati, seguire le

tabella di conservazione

delle presenti istruzioni per l’uso.

I prodotti già scongelati devono essere consumati

Consumare i prodotti scongelati nel giro di 24 ore.

11 Misure di sicurezza e indicazioni

Ad ogni intervento di pulizia o sbrinamento, staccare

la spina dalla presa di rete.

Non aprire il coperchio del congelatore

immediatamente dopo la chiusura e non aprirlo con

troppa forza. Il vuoto possibilmente presente sulla

scompare dopo 1-2 minuti in modo

che il coperchio possa essere di nuovo aperto

Lasciar raffreddare a temperatura ambiente gli

alimenti cucinati prima di richiudere il coperchio del

recipiente e riporli nell’apparecchio per evitare la

formazione di condensa e ghiaccio.

Lasciare sollevato il coperchio del congelatore per il

più breve tempo possibile per non sprecare corrente

e per evitare la formazione di ghiaccio superfluo

In caso di illuminazione improvvisa o più lunga del

normale della spia rossa, non aprire l’apparecchio per

nessuna ragione e adottare le misure idonee

(si veda il capitolo

“Ricerca guasti/ Cause/ Rimedi”,

all’interno delle presenti istruzioni per l’uso)).

Non utilizzare mai un cacciavite o altri utensili

in metallo durante la rimozione dello strato di

ghiaccio. Le pareti interne sono molto sensibili e non

sopportano il contatto con forme appuntite. Utilizzare

esclusivamente raschietti in materiale plastico o in

12 Pulizia e manutenzione

Per una cura delle parti esterne del Vostro apparecchio,

utilizzare saltuariamente un lucidante per mobili o un altro

detergente per oggetti laccati (da non utilizzarsi all’interno

per nessuna ragione). Di tanto in tanto, pulire la

con acqua calda senza utilizzare alcun detergente.

(motore del sistema refrigerante) non

deve funzionare ininterrottamente. Il compressore viene

comandato dal termostato che si utilizza per impostare la

temperatura con il relativo regolatore

automaticamente se la temperatura impostata nel vano di

conservazione viene superata e si disinserisce

automaticamente quando questa viene nuovamente

Ogni sistema refrigerante a compressore produce una

certa rumorosità quando il compressore è in funzione.

Tale rumorosità è causata da un lato dal funzionamento

del motore e dall’altro dalla circolazione del gas

refrigerante nelle tubazioni del sistema refrigerante. Tali

rumori sono quindi normali e non sono indice di alcuna

anomalia di funzionamento.

Nei vani non riscaldati

in caso di rigide condizioni

climatiche, può accadere che sulle pareti esterne

dell’apparecchio venga a formarsi della condensa.

Ciò non indica alcun guasto ed è una condizione che si

ripristina da sola al ristabilirsi di condizioni climatiche più

Rivolgersi al servizio di assistenza clienti

solo quando non si è in grado di trovare la causa di un

possibile guasto anche dopo aver analizzato i possibili

fattori o se non disponete dei mezzi necessari per la

rimozione del guasto.

A questo proposito, si leggano assolutamente le istruzioni

di “Ricerca guasti/Cause/Rimedi”.

16 Servizio di assistenza clienti

Nella cartolina di garanzia allegata o nell’elenco dei punti

di assistenza clienti allegato è riportato il nome della ditta

competente per il servizio di assistenza clienti del Vostro

apparecchio. Nel caso in cui siano indicati più punti di

assistenza, scegliete quello più vicino a Voi.

Nel caso in cui al Vostro apparecchio non sia allegato

alcun elenco dei punti di assistenza, rivolgeteVi al Vostro

rivenditore in caso di bisogno.

Per ottenere una pronta assistenza, si consiglia di tenere

a portata di mano i dati importanti per l’identificazione del

Vostro apparecchio al momento della chiamata:

Osservare le condizioni di garanzia generali e il periodo

di garanzia indicato sulla relativa scheda.

Nel caso in cui la documentazione del apparecchio non

contenga alcuna scheda di garanzia, rivolgersi al proprio

18 Ricerca guasti/Cause/Rimedi

a) Nessun funzionamento (l’apparecchio non

In caso di guasti o di caduta di tensione, l’isolamento

delle pareti dell’apparecchio consente un tempo di

conservazione di 10-12 ore dall’insorgere dell’anomalia.

Negli apparecchi dotati di isolamenti maggiori, il tempo di

conservazione risulta prolungato. Richiedete al Vostro

rivenditore il tempo di conservazione del Vostro

“Tempo di conservazione in caso di guasto”.

In caso di guasto duraturo, gli alimenti congelati

cominciano a scongelarsi nel congelatore. A questo

scopo, occorre adottare tempestivamente le misure

idonee per l’eliminazione del guasto

ed eventualmente sistemare gli alimenti congelati in un

altro congelatore (eventualmente dai vicini).

b) L’apparecchio non fa abbastanza freddo

Il processo di congelamento dura troppo

Il compressore entra in funzione troppo spesso

Cause e rimedi possibili:

Vi siete ricordati di lasciar l’apparecchio nel luogo

d’installazione definitivo per 2 ore prima di inserirlo

(per la stabilizzazione del circuito del refrigerante)? Si

veda: “Messa in funzione dell’apparecchio”.

In caso negativo: staccare la spina dalla presa con

congelatore chiuso e sollevare il congelatore da un lato

per breve tempo e riposarlo. Dopo 2 ore, reinserire la

spina nella presa. Durante questo tempo e fino a 12 ore

dopo o fino a quando la spia rossa non si è spenta, non

aprire più il congelatore.

La spina dell’apparecchio è in buono stato ed è

inserita correttamente nella presa?

E’ presente tensione nella presa di alimentazione?

(Eventualmente, controllare mediante il collegamento di

un altro apparecchio come un mixer manuale).

Il coperchio dell’apparecchio non si chiude

La guarnizione non viene premuta con forza.

Prova: sistemare un foglio di carta da scrivere tra la

guarnizione ed il congelatore e chiudere il coperchio. La

carta deve essere estratta tirando da tutti i lati con fatica.

Se la carta viene rimossa da uno o più punti senza

resistenza, informare il servizio di assistenza

Forte formazione di ghiaccio sulle pareti interne (si

“Pulizia e manutenzione”

L’apparecchio è stato esposto alla luce solare diretta

o è sistemato troppo vicino ad una fonte di calore

(forno, resistenza, ecc.).

Proteggere l’apparecchio dai raggi solari diretti /

Controllare la isolante tra l’apparecchio e la fonte di

Scelta del luogo d’installazione

Quantità di alimenti freschi inseriti non idonea per la

capacità di congelamento del Vostro apparecchio

(targhetta di matricola: XX kg/24h) o inserimento di

cibi ancora troppo caldi (si veda: “

Il produttore lavora incessantemente per sviluppare

ulteriormente il proprio prodotto. Contando sulla vostra

comprensione, ci riserviamo la facoltà di apportare

modifiche di forma, equipaggiamento e tecnica di questo

apparecchio.2-3 4 6 8 10-12

Piccoli pesci > Sacchetto in polietilene >

Cuore/fegato > Sacchetto in polietilene >

Formaggio > Sacchetto in polietilene >

Pane > Sacchetto in polietilene >

Pesci grossi > Sacchetto in polietilene >

Carne di manzo > Foglio d'alluminio >

Funghi > Sacchetto in polietilene >

Cavolfiore > Sacchetto in polietilene >

Tempo di conservazione ca.mesi

Alimento fresco Imballo adatto

TABELLA DI CONSERVAZIONE

i componenti illustrati possono essere

o non essere presenti a seconda dei modelli

A Coperchio congelatore

B Guarnizione coperchio

C Illuminazione interna

E Vano di conservazione

F Griglia di ventilazione

G Pannello di comando

I Vano di precongelamento

M Compressore (motore)

N Filtro di essiccazione

R Condensatore retro

S Contrassegno d’impilaggio

T Condensatore parete esterna

Diverse varian 4.GIFodnamocidillennapiedit

Si prega di segnare le varianti pertinenti al Vostro apparecchio

1° variante con interruttore separato per f a4.GIFotnemalegnocrepusidenoiznu

A Regolatore della temperatura (termostato)

C CONTROLLO (in funzione) Spia verde

D SUPER GONGELAMENTO Spia gialla

E INTERRUTORE SUPER separato

2° variante con interruttore di supercongelament GIFo.4b

A Regolatore della temperatura (termostato)

B SUPER GONGELAMENTO Spia gialla

D CONTROLLO (in funzione) Spia verde Se le spie sono disposte diversamente sul Vostro apparecchio vale sempre quanto segue:

spia verde = controllo del funzionamento / spia rossa = allarme / spia gialla = funzione di supercongelamento

L M N O P Q R A B D E G K C E S T F H I FIG. 3

(Termóstato) (FIG.4)

= CONTROL (controlo)
