MANUAL DE UTILIZADOR BD259GAA HAIER

termostato está anulada.

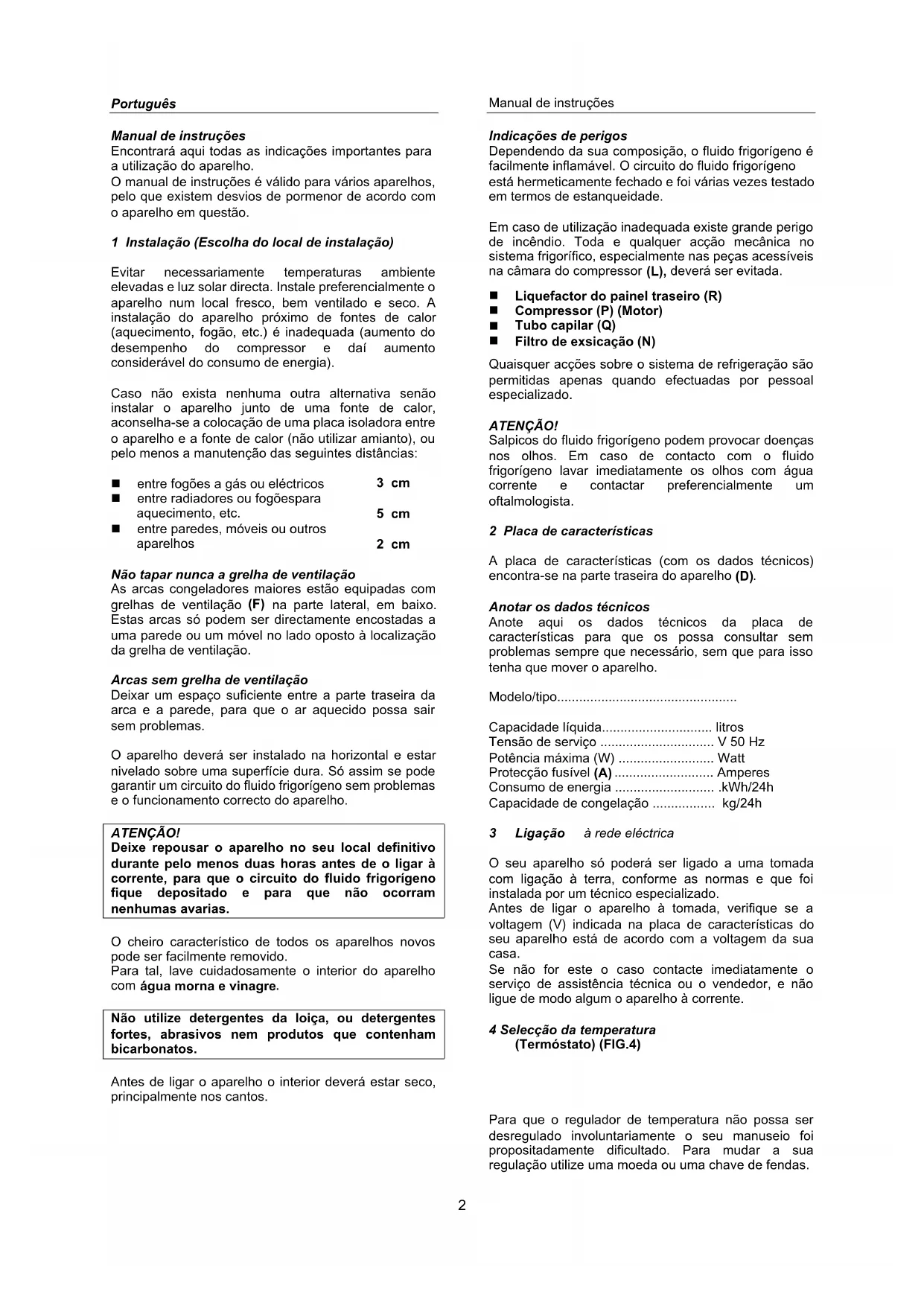

Manual de instruções

Encontrará aqui todas as indicações importantes para

a utilização do aparelho.

O manual de instruções é válido para vários aparelhos,

pelo que existem desvios de pormenor de acordo com

o aparelho em questão.

1 Instalação (Escolha do local de instalação)

Evitar necessariamente temperaturas ambiente

elevadas e luz solar directa. Instale preferencialmente o

aparelho num local fresco, bem ventilado e seco. A

instalação do aparelho próximo de fontes de calor

(aquecimento, fogão, etc.) é inadequada (aumento do

desempenho do compressor e daí aumento

considerável do consumo de energia).

Caso não exista nenhuma outra alternativa senão

instalar o aparelho junto de uma fonte de calor,

aconselha-se a colocação de uma placa isoladora entre

o aparelho e a fonte de calor (não utilizar amianto), ou

pelo menos a manutenção das seguintes distâncias:

entre paredes, móveis ou outros

Não tapar nunca a grelha de ventilação

As arcas congeladores maiores estão equipadas com

grelhas de ventilação

na parte lateral, em baixo.

Estas arcas só podem ser directamente encostadas a

uma parede ou um móvel no lado oposto à localização

da grelha de ventilação.

Arcas sem grelha de ventilação

Deixar um espaço suficiente entre a parte traseira da

arca e a parede, para que o ar aquecido possa sair

O aparelho deverá ser instalado na horizontal e estar

nivelado sobre uma superfície dura. Só assim se pode

garantir um circuito do fluido frigorígeno sem problemas

e o funcionamento correcto do aparelho.

Deixe repousar o aparelho no seu local definitivo

durante pelo menos duas horas antes de o ligar à

corrente, para que o circuito do fluido frigorígeno

fique depositado e para que não ocorram

O cheiro característico de todos os aparelhos novos

pode ser facilmente removido.

Para tal, lave cuidadosamente o interior do aparelho

água morna e vinagre

Não utilize detergentes da loiça, ou detergentes

fortes, abrasivos nem produtos que contenham

Antes de ligar o aparelho o interior deverá estar seco,

principalmente nos cantos.

Manual de instruções

Indicações de perigos

Dependendo da sua composição, o fluido frigorígeno é

facilmente inflamável. O circuito do fluido frigorígeno

está hermeticamente fechado e foi várias vezes testado

em termos de estanqueidade.

Em caso de utilização inadequada existe grande perigo

de incêndio. Toda e qualquer acção mecânica no

sistema frigorífico, especialmente nas peças acessíveis

na câmara do compressor

Filtro de exsicação (N)

Quaisquer acções sobre o sistema de refrigeração são

permitidas apenas quando efectuadas por pessoal

Salpicos do fluido frigorígeno podem provocar doenças

nos olhos. Em caso de contacto com o fluido

frigorígeno lavar imediatamente os olhos com água

corrente e contactar preferencialmente um

2 Placa de características

A placa de características (com os dados técnicos)

encontra-se na parte traseira do aparelho

Anotar os dados técnicos

Anote aqui os dados técnicos da placa de

características para que os possa consultar sem

problemas sempre que necessário, sem que para isso

tenha que mover o aparelho.

Capacidade líquida litros

Tensão de serviço V 50 Hz

Potência máxima (W) Watt

Consumo de energia .kWh/24h

Capacidade de congelação kg/24h

3 Ligação à rede eléctrica

O seu aparelho só poderá ser ligado a uma tomada

instalada por um técnico especializado.

ligação à terra, conforme as normas e que foi

Antes de ligar o aparelho à tomada, verifique se a

voltagem (V) indicada na placa de características do

seu aparelho está de acordo com a voltagem da sua

Se não for este o caso contacte imediatamente o

serviço de assistência técnica ou o vendedor, e não

ligue de modo algum o aparelho à corrente.

4 Selecção da temperatura

(Termóstato) (FIG.4)

Para que o regulador de temperatura não possa ser

desregulado involuntariamente o seu manuseio foi

propositadamente dificultado. Para mudar a sua

regulação utilize uma moeda ou uma chave de fendas.

Rodar o regulador para a direita > e ajustar a

temperatura ao nível pretendido, entre:

(pouca refrigeração) e

(a mais baixa temperatura)

A regulação da temperatura tem de ser ajustada

Temperatura ambiente do aparelho

Quantidade de alimentos armazenados

Frequência de abertura da porta do aparelho

Aconselhamos uma regulação média.

Em breve saberá qual a regulação ideal para o tipo de

utilização que faz do seu aparelho.

5 Lâmpadas de controlo

Se o seu aparelho estiver equipado com lâmpadas de

controlo, segue-se uma lista explicativa sobre a função

O aparelho está ligado à corrente e

A lâmpada de controlo verde tem de estar sempre

acesa quando o aparelho está ligado à corrente

eléctrica. É muito importante ter este facto em conta,

dado que quando a electricidade faltar, as lâmpadas

vermelha e amarela não funcionam, não podendo

assim servir de aviso.

A lâmpada vermelha acende por vários motivos:

 Primeiro funcionamento do aparelho

 Colocação em funcionamento após des-

Abastecimento da arca com alimentos frescos

Nestes casos, o acender da lâmpada vermelha é

normal e apaga automaticamente quando a

temperatura interna atingir cerca de -15ºC.

Ligue (quando existente) o BOTÃO DE CONGELAÇÃO RÁPIDA

desligar o botão após 24 horas ou

quando a lâmpada vermelha apagar novamente

Abra o aparelho, se possível, apenas quando a

lâmpada vermelha apagar novamente.

Se a lâmpada continuar acesa 12 a 24 horas depois,

deverá contar com uma possível avaria.

Para tal consulte o capítulo:

“O que fazer quando..”

O BOTÃO DE REFRIGERAÇÃO RÁPIDA está ligado e a função do

termóstato é suprimida.

O compressor refrigera em regime de funcionamento

permanente, até que o BOTÃO DE REFRIGERAÇÃO RÁPIDA seja novamente desligado.

Manual de instruções

Quando a lâmpada vermelha acende é

simultaneamente accionado o alarme acústico, isto se

o seu aparelho estiver assim equipado. O alarme

desliga automaticamente quando ligar o BOTÃO DE REFRIGERAÇÃO RÁPIDA.

7 Colocar em funcionamento

1. Desempacotar completamente o aparelho.

2. Tirar os elementos em esferovite da câmara do

compressor (quando existente).

3. Retirar a documentação e todos os acessórios

existentes do interior do aparelho.

4. Lavar o interior do aparelho com água morna e

vinagre, e secar cuidadosamente com um pano.

5. Fechar o aparelho.

6. Inserir a ficha na tomada.

7. Ligar o aparelho ao rodar o regulador do

para a direita (rodar o regulador

primeiramente para a direita para a posição Máx.)

as lâmpadas verde e vermelha acendem

8. Quando existente, ligar o BOTÃO DE CONGELAÇÃO RÁPIDA

9. Não abrir o aparelho durante cerca de 4 horas até

que a lâmpada vermelha apague, para que no

interior se possa repor o frio necessário.

10. Nesta altura é possível armazenar os produtos

com congelação rápida (já adquiridos como

produtos congelados), tendo em conta o capítulo

“Altura máxima de empilhamento”.

11. Desligar o BOTÃO DE CONGELAÇÃO RÁPIDA o

mais tardar 24 horas depois.

12. Se pretender congelar alimentos frescos, não

congelados, proceda como indicado no capítulo

/ armazenagem de alimentos

Não congelar garrafas com bebidas. O líquido aumenta

de volume com a congelação e a garrafa pode

Não guarde nunca recipientes com substâncias

explosivas (isqueiros a gás, gasolina, éter ou

semelhante) na câmara de congelação do aparelho.

Ao armazenar produtos congelados devem ser

respeitadas as indicações do fabricante que se

encontram na embalagem do produto.

Gelo e gelados apenas deverão ser consumidos alguns

minutos após terem sido retirados do aparelho, de

modo a evitar ferimentos nos lábios e na língua. Pelo

mesmo motivo evite tocar nas paredes interiores

congeladas do aparelho com as mãos molhadas.

Consumir imediatamente os produtos ligeiramente ou

totalmente descongelados, dado que já não podem ser

novamente congelados.

8 Congelação / Armazenagem de alimentos

Praticamente todos os produtos frescos podem ser

congelados e armazenados no seu aparelho.

Elaboramos uma tabela com as indicações sobre os

possíveis tempos de congelação e o material de

embalagem indicado. (ver “

Tabela de armazenagem

na parte final deste manual de instruções).

sempre os produtos que colocou na

embalagem para congelação, porque mesmo utilizando

sacos de congelação transparentes nem sempre se

consegue identificar completamente os alimentos em

Sugerimos que utilize as etiquetas para congelação

existentes no mercado.

Embale os produtos frescos em quantidades de

acordo com o seu consumo, de modo a evitar que

descongeladas quantidades superiores ao consumo

Escreva pelo menos as seguintes informações:

Nome do produto (por exemplo: bife de vaca)

 Data de congelação

ver tabela de armazenagem

Prossiga como indicado a seguir:

a) Colocar alimentos frescos de preferência na

prateleira lateral de pré-congelação

existente em todos os modelos) ou no fundo da

arca, onde a temperatura é mais baixa.

Evite que os alimentos frescos a congelar entrem em

contacto directo com alimentos já congelados. Os

produtos já congelados poderiam descongelar

ligeiramente, não podendo ser cumprido o tempo de

b) Encha o seu aparelho num espaço de tempo de 24

horas apenas com as quantidades de alimentos

frescos de acordo com a capacidade de

congelação do seu aparelho.

Ver indicação na placa de características

c) Quando existente, ligue o BOTÃO DE CONGELAÇÃO RÁPIDA (FIG.4). (Não é

necessário quando forem inseridos alimentos, por

exemplo, congelados).

d) 24 horas depois retire os alimentos já congelados

do fundo da arca ou da prateleira de pré-

congelação e coloque-os num cesto amovível

de modo a que a prateleira de pré-congelação ou o

fundo da arca fiquem livres para a eventual

congelação de produtos frescos.

e) Desligar o BOTÃO DE CONGELAÇÃO RÁPIDA (a

lâmpada amarela apaga).

f) Regular o regulador de temperatura para uma

posição de acordo com o grau de enchimento do

, de preferência introduzindo

um termómetro adequado à medição de

temperaturas até -26ºC.

armazenamento deverá estar sempre no

Reabastecimento de alimentos frescos

(alimentos não congelados)

Tenha em atenção que apenas 24 horas após o

abastecimento de alimentos frescos é que poderá

reabastecer o seu aparelho com quantidades

adequadas (XX kg/24h) à capacidade de congelação

Não ultrapassar a altura máxima de empilhamento

Manual de instruções

9 Altura máxima de empilhamento

Para garantir uma armazenagem adequada dos

produtos congelados, não deverá nunca encher o

até em cima. Entre a tampa e o

produto congelado deverá haver sempre um pouco de

Regule impreterivelmente o regulador de temperatura

de acordo com a quantidade de enchimento.

Em caso de uma temperatura ambiente normal (+18ºC

até +22ºC) sugerimos as seguintes regulações do

regulador de temperatura, tendo também em conta o

aspecto da poupança de energia:

cheio superior 12.00h

meio cheio do meio 10.00h

1/4 e menos inferior 08.00h

10 Duração da armazenagem

O tempo de armazenagem para produtos congelados

difere de acordo com o tipo de composição do produto.

Tenha em conta as indicações dadas pelo fabricante

na embalagem do produto.

Para alimentos frescos que vai congelar, tenha em

tabela de armazenagem

no final deste manual

Os produtos já descongelados deverão ser

Os produtos descongelados deverão ser consumidos

11 Medidas de precaução e advertências

Não abrir imediatamente a tampa da arca logo

após tê-la fechado, nem utilize força. O vácuo que

se poderá formar na borracha

tampa possa ser de novo aberta.

Os alimentos cozinhados inseridos em caixas com

tampa deverão ser previamente arrefecidos à

temperatura ambiente para evitar a condensação e

Abrir a tampa da arca durante o menor tempo

possível, de modo a não despender energia e

evitar a formação excessiva de gelo no aparelho.

 No caso da lâmpada vermelha acender durante

um período de tempo maior, não abrir de modo

algum o aparelho e tomar imediatamente as

(ver “O que fazer quando...”

na parte final deste manual de instruções).

Não utilize nunca uma chave de fendas ou outras

ferramentas de metal para retirar camadas de gelo.

As paredes internas do aparelho são bastante

sensíveis e não suportam arestas cortantes. Utilize

somente espátulas de plástico ou madeira sem

As reparações de avarias que ocorreram devido a má

utilização ou não seguimento de informações e

conselhos dados neste manual e efectuadas pelo

serviço de assistência técnica terão que ser custeadas

pelo cliente e não são abrangidas pela garantia.

(também designado por refrigerador)

não tem que funcionar ininterruptamente.

Ele é comandado pelo termóstato que se utiliza para

regular a temperatura mediante o relativo

se automaticamente se a temperatura regulada na

câmara de armazenamento for ultrapassada e desliga-

se também automaticamente quando a mesma for

Em todos os sistemas de refrigeração com compressor

surgem ruídos quando o compressor está ligado. Estes

ruídos são originados pelo motor em funcionamento no

compressor e pelo fluxo do fluido frigorígeno nos tubos

do sistema de refrigeração. Tais ruídos são normais e

não significam nenhuma falha de funcionamento.

não aquecidas e húmidas surge por

vezes a formação de água de condensação nas

paredes exteriores do aparelho. Isto não é sinónimo de

avaria e resolve-se por si só, quando o clima se tornar

Contactar o serviço de assistência técnica

Contacte o serviço de assistência técnica apenas

não encontrar uma causa possível da avaria

ou um meio para a resolver.

Ver primeiro em “O que fazer quando...”

16 Serviço após-venda

Consulte o documento de garantia em anexo ou a lista

de empresas que fazem o serviço de assistência

técnica, de modo a saber qual a empresa responsável

pela assistência do seu aparelho. Se existirem várias

empresas escolha a que estiver mais próxima da sua

Caso não tenha nenhuma lista de empresas que fazem

o serviço de assistência técnica, solicite-o, se

necessário, junto do seu vendedor.

Para obter rapidamente auxílio tenha consigo os dados

relevantes para a identificação do seu aparelho quando

Respeitar as condições de garantia gerais e o período

de garantia indicado na relativa ficha.

Se a documentação do aparelho não conter nenhuma

ficha de garantia, dirigir-se ao próprio vendedor.

O fabricante trabalha permanentemente no

melhoramento dos seus produtos. Por esse motivo,

pedimos que compreenda que reservamos o direito de

proceder a alterações na forma, no equipamento e nos

Manual de instruções

18 O que fazer quando:

a) Nenhuma função (aparelho não funciona)>>

O isolamento das paredes do aparelho possibilita em

caso de avaria ou falha de energia, um tempo de

armazenamento de 10 a 12 horas após ocorrência da

Em aparelhos com isolamento forte o período de tempo

é bastante superior. Consulte o seu vendedor sobre o

“Tempo de armazenamento em caso de avaria”

correspondente ao seu aparelho.

Em avarias de maior duração os produtos congelados

começam a descongelar, pelo que deverá tomar

rapidamente as respectivas medidas para resolução da

avaria ou, se necessário, mudar os produtos para outro

aparelho de refrigeração (possivelmente de um

b) O aparelho não congela o suficiente

O processo de refrigeração é demasiado longo

O compressor trabalha demasiadas vezes

Possíveis causas / Soluções:

Teve em conta o facto de deixar repousar o

aparelho no seu local definitivo, 2 horas antes de o

ligar. (Depositar o circuito do fluido frigorígeno) ver:

“Funcionamento do aparelho”.

Em caso negativo; Com a arca fechada retire a ficha

da tomada, levante a arca de lado durante pouco

tempo e pouse novamente. Duas horas depois coloque

a ficha novamente na tomada. Durante este tempo e

até 12 horas depois não abra arca até que a lâmpada

A tomada tem corrente?

(Verificar eventualmente com um pequeno

electrodoméstico como uma batedeira, etc.)

A tampa do aparelho não fecha correctamente

A borracha não é comprimida com força

Teste: coloque uma folha de papel entre a borracha e a

arca e feche a tampa. O papel apenas poderá ser

retirado de todos os lados com dificuldade. Se o papel

sair de um dos lados ou de vários com facilidade

contacte o serviço de assistência técnica.

Grande formação de gelo nas paredes interiores

O aparelho é atingido por luz solar directa ou

encontra-se perto de uma fonte de calor (fogão,

Proteger o aparelho de luz solar directa / verificar a

distância entre o aparelho e a fonte de calor / colocar

uma placa de isolamento entre o aparelho e a fonte de

A quantidade de produtos frescos armazenados

não é adequada à capacidade de refrigeração do

seu aparelho (placa de características: XX kg/24h)

ou foram armazenados alimentos demasiado

“Reabastecimento de alimentos

Carne picada > Saco de congelação de polietileno >

Charcutaria > Saco de congelação de polietileno >

Peixes pequenos > Saco de congelação de polietileno >

Coração / Fígado > Saco de congelação de polietileno >

Queijo > Saco de congelação de polietileno >

Pão > Saco de congelação de polietileno >

Peixes grandes > Saco de congelação de polietileno >

Bolos / Biscoitos > Recipiente de vidro >

Carne de porco > Folha de alumínio >

Carne bovina > Folha de alumínio >

Coelho > Folha de alumínio >

Carne de carneiro > Folha de alumínio >

Cogumelos > Saco de congelação de polietileno >

Aspáragos > Saco de congelação de polietileno >

Legumes (cortados) > Saco de congelação de polietileno >

Morangos > Saco de congelação de polietileno >

Tortas > Folha de alumínio >

Frango > Folha de alumínio >

Perú > Folha de alumínio >

Pato > Folha de alumínio >

Ganso > Folha de alumínio >

Couve-flor > Saco de congelação de polietileno > z

Feijão > Saco de congelação de polietileno >

Pimentos > Saco de congelação de polietileno >

Compotas > Recipiente de vidro >

Frutas cozidas > Recipiente de vidro >

Eislutscher > Folha de alumínio >

Tempo de conservação aprox. em meses

Géneros alimentícios frescos

TABELA DE CONSERVAÇÃO

As peças existem individualmente

de acordo com o modelo

B Vedação da tampa (borracha)

E Espaço de armazenagem

F Grelha de ventilação

G Painel de comandos

I Prateleira de pré-congelação

L Câmara do compressor

M Compressor (Motor)

N Filtro de exsicação

Por favor, marque a variante correspondente ao seu aparelho

E BOTÃO DE CONGELAÇÃO RÁPIDA Em separado

D CONTROLO (a funcionar) verde Se as lâmpadas de controlo no seu aparelho estiverem dispostas de forma diferente, é sempre válido:

verde = Controlo de funcionamento / vermelha = alarme / amarela = botão de congelação rápida

L M N O P Q R A B D E G K C E S T F H I FIG. 3
