MANUALE UTENTE Ayri Argoclima

MANUTENZIONE E CURA 6

CONSIGLI UTILI / DRENAGGIO CONDensa 7

DICHIARAZIONE DI CONFORMITA

Questo prodotto è marcatò

in quanto conforme alle Dir

Bassa Tensionen. 2006/95/CE.

-Compatibilità Elettromagnetica

Questa dichiarazione sare nulla

nel caso di impiego diverso da

quelldichiaratodalFabbricante

e/o di mancata osservanza,anche

solo parziale, delle istruzioni

d'installazione e/o d'uso.

INFORMAZIONE PER IL CORRETTO SMALTIMENTO DEL PRODOTTO AI SENSI DELL'A DIRRTIVA EUROPEA 2002/96/CE

Alla fine della sua vita utile quello apparecchio non deve essere smaltito insieme ai rifuii domestici. Deve essere consegnato presso apposti centri di raccolta differenziata oppure presso i rivenditori che fornisco quello servizio. Smaltire separamente un apparecchio elettrico ed elettronico consente di evitare possibili effetti negativi sull'ambiente e sulla salute umana derivanti da uno smaltimento inadequato e permette di recuperare e riciclare i materiali di cui è composto, con importanti risparmi di energia e risorse.

Per sottolineare I'obligo di smalitre separamente queste appearechiature, sul prodotto è riportato il simbolo del cassetto barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative prevalse dalla normativa vigente.

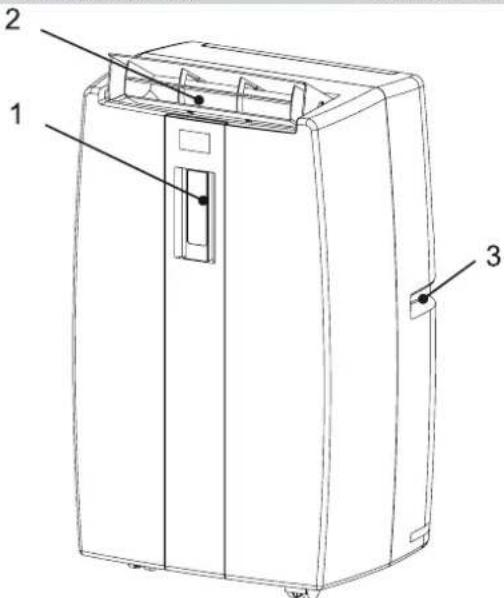

IL PRODOTTO
NOTA:APRIRE SEMPRE LA GRIGLIA DI USCITA ARIA
PRIMA DI UTILIZZARE L'APPARECCHIO

1. Pannello comandi e sede telecomando
2. Griglia immissione aria da aprire prima dell'accensione dell'apparecchio
3. Maniglia per trasporto
   4.Rotelle
4. Filtro dell'aria
   6-8. Griglia di ripresa aria
5. Attacco tubo flessibile per espulsione aria calda
6. Cavo di alimentazione
7. Scarico continuo condensa (da usare in modalità raffreddamento)
8. Scarico continuo condensa (da usare in modalità sola deumidificazione)

10

Condizioni limite di funzionamento:

Temperatura Interna:

Raffreddamento: MIN: 16°C B.S. / 12°C B.U

MAX: 32^ B.S.7 24°C B.U

Deumidificazione: MIN: 10^ B.S / 80% U.R

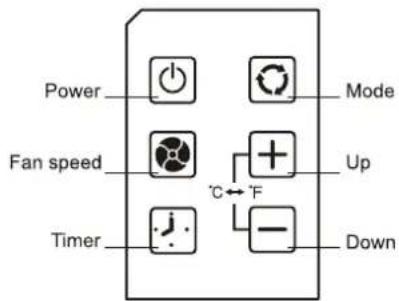

PANNELLO COMANDI - simboli display LCD e funzione tasti

Pulsante accensione/spegnimento ON/OFF

Pulsante selezione modalità funzionamento MODE

Simboli raffreddamento/deumidificazione/ventilazione

Pulsante selezione velocità ventilazione Speed Simboli alta/media/bassa velocità ventilatore

Spia luminosa tanica piana STOP

Indicatore temperatura ambiente

Display timer impostato 88hr per accensione o spegnimento apparecchio

Pulsanti per regolazione temperatura/timer

ATTENZIONE: APRIRE SEMPRE LA GRIGLIA DI USCITA ARIA PRIMA DI UTILIZZARE L'APPARECCHIO

PRIMA DI UTILIZZARE IL CLIMATIZZATORE

• Verificare che la tensione monofase di alimentazione nel luogo di utilizzo sia di 220V-240V~50Hz.
• Assicuratevi che l'impliano elettrico sa in grado di erogare la currente di esercizio necessaria per il climatizzatore或者其他 quella assorbita normalmente da altre utenze (elettrodomestici, illuminazione). Vedere gli assorbimenti massimi sulla targhetta dati posta sul climatizzatore.
  L'allacciamento alla rete elettrica del climatizzatore deve essere eseguito in conformità alle norme d'installazione vigenti.
• Assicuratevi che interruttori automatici e valvole di protezione dell'impianto siano in grado di sostarare una corrente di spunto di 20 A, (normalmente per un tempo inferiore a 1 secondo).
• Evitare di installare il climatizzatore in locali dove potrebbe essere investito da spruzzi d'acqua (es. lavanderie).
• Accertatevi che il pulsante marcia - arresto sul pannello di lavoro del climatizzatore sa nella posizione OFF.
• La presa dell'impianto deve essere sempre provvista di messa a terra efficiente.
• Non usare mai la spina come mezzo per arrestare o avviare il climatizzatore: usare sempre il pulsante marcia/arresto sul pannello di lavoro dell'unità.
• Non movimentate il climatizzatore perché è in funzione, spagnere e togliere la spina alla presa di corrente. Controllare ed eventualmente svuotare la condensa, tramite il tubo di scaricoippo sul retro.
• PRECAUZIONE! Non inserte oggetti nel condizionatore. É molto pericoloso perché il ventilatore gira ad alta velocità.
  ATTENZIONE!

Il climatizzatore è dotato di un sistema di protezione del compressore dai sovraccarichi che non consente la partenza del compressore se non sono trascorsi almeno 3 minuti da un precedente arresto.
Assicurare la libera circolazione dell'aria all'unità interna. Non ostruire con tendaggi o simili la griglia di aspirazione e quella di mandata. La parte superiore deve essere libera da qualsiasi ostacolo, non depositare oggetti sul climatizzatore.
- Il costruttore non si assume responsabilità alcuna nel caso in cui le norme di sicurezza e antinfortunistiche non vengano rispettate.

ATTENZIONE

• Prima di eseguire una qualiasi operazione di spostamento o pulizia, assicuratevi che la spina sia disinserita alla presa di corrente. Posizione r'apparecchio ad una distanza minima da un muro vicino di 10 cm.
  Non utilizzare l'apparecchio in presenza di fili o spine dannegglate. Se il filo dell'alimentazione è danneggiato dovra essere sostituito dal produttore, dal suo rivenditore o da una persona similmente qualificata onde evitare rischi.
• Questo apparecchio non è destinato a persona (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali, oppure sulla necessaria esperienza e conoscenza, a meno che non abbiano ricevuto la necessaria supervisione o formazione per l'uso dell'apparecchio da una persona responsable per la loro sicurezza. 3

ATTENZIONE: APRIRE SEMPRE LA GRIGLIA DI USCITA ARIA PRIMA DI UTILIZZARE L'APPARECCHIO

MODALITA'DI UTILIZZO

RAFFREDDAMENTO

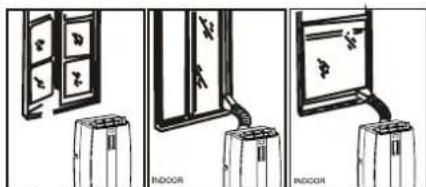

• Avvicinate il più possibile il climatizzatore alla finestra. Assemblate e agganciate il kit tubo flessibile alla parte posteroire del climatizzatore. Estendete il flessibile quando basta per raggiungere l'esterno passando molto i battenti accostati della finestra. Accostate la finestra in posizione di minima aperture.
• Se la finestra ha un davanzale verso l'interno cui rendersi necessario l'uso dell'apposto raccordo terminale formito in dotazione. Inserite il raccordo nell'estremita libera del flessibile.
• Aprite la finestra e bloccate uno dei battenti con la maniglia. Appoggiate il raccordo terminale al battente fisso, accostate l'alto battente della finestra.
  Evitate curve troppo strette o pieghe del tubo flessibile.
• Nel caso di utilizzo dell'oblo seguire un foro del diametro di 135 mm nel vetro della finestra.
• Accendere il climatizzatore premendo il pulsante ON/OFF
• Selezionare la funzione raffreddamento con il pulsante MODE il simbolo si illumina.
  Premere l pulsante per selezionare la velocita di ventilazione (alta, media, bassa)
  Per arrestare il climatizzatore premere nuovamente il pulsante ON/OFF

1

NOTA

• Il climatizzatore non raffredda l'ambiente quando funziona come deumidificatore.
  Premere il pulsante ON/OFF per accendere il condizionatore.
• Selezionare la funzione deumidificazione con il pulsante MODE, il simbolo si illumina
• Quando usate l'apparecchio come deumidificatore, non dovete collegare il tubo flessibile.
  Per ottenere la massima efficienza di deumidificazione lasciate l'attacco di scarico posteriori libero di scaricare direttamente in ambiente.
• E' necessario disporre il drenaggio continuo della condensa.
  Per arrestare il climatizzatore premere nuovamente il pulsante ON/OFF

NOTA

In questa modalità la velocità di ventilazione non è sere regolata: è fissa alla media. Questa funzione è raccomandata in autunno e inverno. Se si utilizza esta modalità in estate bisogna collegare il tubo flessibile di espulsione dell'aria calda.

VENTILAZIONE

• Premere il pulsante ON/OFF per accendere il condizionatore.

• Selezionare la funzione ventilazione con il pulsante

Laria circola nell'ambiente senza raffreddarlo.

• Per arrestare il climatizzatore premere nuovamente il pulsante

NOTA

L'unità non richiede alcuno scarico in modalità ventilazione.

SPIALUMINOSATANICAPIANA

Puo accumularsi acqua di condensa nell'unita. Se il contentatore interno si riempie la spi luminosa si accende e lampeggia; l'apparecchio non funziona fino a quando il contentatore non viene svuotato (vedere la sezione DRENAGGIO).

PROGRAMMATORE ELETTRONICO

Auto spegnimento: Con l'unità in modalità raffreddamento, premete il plusante timer per selezionare il numero di ore per le quali desiderate che l'apparecchio funzioni in modalità condizionamento, al termine delle quali si spegnerà automaticamente.
Auto accensione: Con l'unità in stand-by, premete il plusante timer per selezionare il numero dopo le quali desiderate che si accenda il condizionatore.

IMPOSTAZIONE TIMER/TEMPERATURA

• Si utilizza per regolare il timer ed il termostato.

• La temperatura visualizzata di defaulte la temperatura ambiente.
  Nella modalità raffreddamento, quando si preme uno dei due pulsanti, la temperatura impostata viene visualizzata sul display. Dopo 15 se-ondi il display mostrera alla temperature ambiente. La temperatura è regolabile solo in modalità raffreddamento. Il timer puo essere PDTATI a periodo da 1 a 24 ore. Premendo contemporaneamente i due pulsanti il display alternatera celsius e Fahrenheit

Non far cadere il telecomando
Non esporre il telecomando alla luce diretta del sole.
- Il telecomando dovrebbe stare ad almeno 1 metro alla TV o da altre apparecchiature elettriche.

BATTERIE TELECOMANDO -

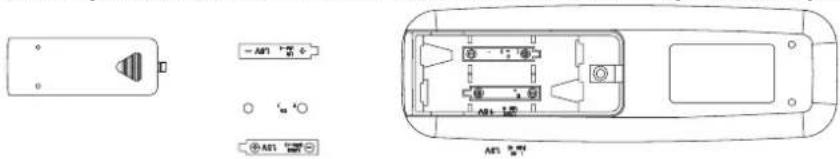

Rimuovere lo sportellino posteriori del telecomando ed insertre le batterie rispettando le polarità indicate.

ATTENZIONE!

Utilizzare solopile del tipo AAA o IEC R03 1.5 V

RIMOZIONEBATTERIE

Rimuovere le batterie se il telecomando non viene utilizzato per un mese o per un periodo più lungo. Non tentare di ricaricare le batterie. Sostituire tutte le pile contemporaneamente.

Non gettare le pile nel fuoco: potrebbero esplodere

NFORMAZIONE PER ILCORRETTO SMALTIMENTO DELLE BATTERIE AI SENSI DELLAI DIRITTIVA EUROPEA 2006/66/CE

Prego sotstituie la batteria quando la sua carica elettrica e esaurita:alla fine della sua vita utile esta pila non deve essere smalitta insieme ai rifiuti indifferenziate. Deve essere consegnata presso apposti centri di raccolta differenziate oppure pressi rivenditori che fornisco quello servizio. Smalire separamente una batteria consente di evitare possibili effetti negativi sull'ambiente e sulla salute umana derivante da uno smalimento inadguato e permette di recuperare e riciclare i materiali di cui è composta, con importanti risparmi di energia e risorse. Per sottolineare l'obligo di smalire separamente le batterie, sulla pila è riportato il significolo del cassetto nel. lo smalimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste da normativa vigente.

INSTALLAZIONE KIT ESPULSIONE ARIA CALDA

• Awicinate il più possibile il climatizzatore alla finestra. Assemblate e agganciate il kit tubo flessibile alla parte posteriore del climatizzatore. Estendete il flessibile quanto basta per raggiungere l'esterno passando nelle battenti accostati della finestra. Accostate la finestra in posizione di minima aperture.
  Se la finestra ha un davanzale versusl'interno puro rendersi necessario l'uso dell'apposito raccordo terminale fornito in dotazione. Inserite il raccordo nell'estremita libera del flessibile.
• Aprite la finestra e bloccate uno dei battenti con la maniglia. Appoggiate il raccordo terminale al battente fisso, accostate l'alto battente della finestra.
  Evitate curve troppo strette o pieghe del tubo flessibile.

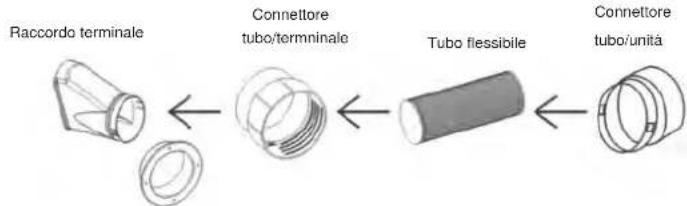

ASSELMAGGIO KIT ESPULSIONE ARIA CALDA

MANUTENZIONE E CURA

ATTENZIONE! Prima di procedere a operazioni di pulizia e manutenzione togliere la spina alla presa di corrente.

1. Pulizia dei filtri d'aria

I filtri devono essere controllati almeno una volta agli due settimane di funzionamento. Il funzionamento con filtrso sporco o intasato causa sempre una diminuzione dell'efficienza del climatizzatore e più provocare inconvenienti gravi. Il filtrio più essere rimioso dal retro dell'unità tirando verso di se. Usate un aspirapolvere per asportare la polvere. Se ciò non fosse sufficiente lavate il filtrio con acqua tiepida leggermente saponata, sciacquatelo con acqua fredda e lasciatelo asciugare prima di reinserirlo.

2. Pulizia involucro e griglia.

Per pulire il climatizzatore strofinatelo con un panno soffice, leggermente inumidito. Per togliere eventuali macchie usate acqua saponata. Non usate solventi, benzina o altri composti chimici aggressivi, ne acqua molto calda. Non versate acqua sul climatizzatore per pulirlo: potestre danneggiare i componenti interni o provocare un corto circuito.

3. Conservazione.

Quando prevedete di non utilizzato il climatizzatore per un lungo periodo, prima di riporlo pulite il filtr. Se mettete l'apparecchio in un ripostiglio, abbiate cura di mantenerlo sempre in posizione verticale. Non appoggiate oggetti pesanti sul piano superiore e possiblmente protegg e t il climatizzatore con un foglio di plastica.

4. Trasporto.

Quando trasportate il climatizzatore, mantenetelo se possibile in posizione verticale. Qualora ciò non fosse possibile, coricatelso sul bianco destro; quando arrivate a destinazione rimettete subito l'apparecchio in posizione verticale e attendete almeno 4 ore prima diutilizzato in affreddamento.

5. Per la vostra sicurezza abbiate cura di verificare periodicamente lo stato del cavo di alimentazione; qualora fosse danneggiato dall'uso, per la sostituzione, rivolgersi al Centro Assistenza.

CONSIGLI UTILI

Se il climatizzatore non funziona, prima di richiedere l'intervento del Servizio Assistenza verificare che:

• | apina sua correttamente inserita nella presa di corrente;
• l'interruttore generale sia inserto e che non vi sia alcun fusibile interrogto;
• il filtro aria sua pulito;
• il flessibile sua correttamente posizionato, sanza pieghe ne curve troppo strette;
• la differenza tra temperatura ambiente e temperatura impostata sua superiore a 1^
• tutte le istruzioni contenute in quello manuale siano state osservate scrupolosamente.

DRENAGGIO CONDENSA

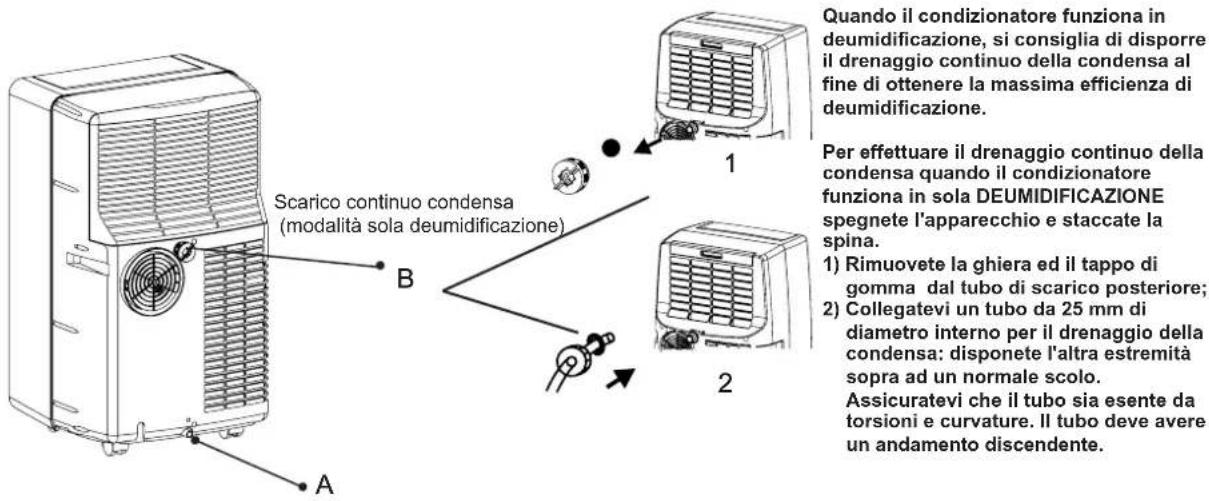

Scarico continuo condensa (in modalità freddo, solo se condizioni particolari)

ELIMINAZIONE ACQUA IN ECESSO

Quando il condizionatore funziona in raffreddamento non è necessario disporre il drenaggio della condensa perché Questa viene vaporizzata, ecctto che in particolari condizioni di tassi elevatissimi di umidità. In tal caso si consiglia di disporre il drenaggio continuo della condensa oppure svotare periodicamente il contentatore interno atraverso il foro in basso (A).

Quando il serbatoio interno è piano, infatti, la spia sul display si illumina.

Per svuotarlo ponete un contentatore molto il tubo posteriore discarico, togliete il tappo di gomma e lasciate defluire l'acqua. Richiudete lo scarico con il tappo e riprendete ad utilizzato l'apparecchio.

Ogni volta che il climatizzatore deve essere spostato in un'alto locale oppure riposto a fine stagione, svuotare il serbatoio, tramite l'apposto tubo (A).

ATTENZIONE

Se la spi lampeggia e contemporaneamente il condizionatore si ferma significa che la tanica è piena e bisogna svuotarla.

REGOLAMENTO CE GAS FLUORURATI no.842/2006

Non dispersere R410A nell'atmosfera: R410A è un gas fluorinato a effetto serra, coperto dal protocollo di Kyoto, con potenziale di riscaldamento globale (GWP) = 1975
