BEDIENUNGSANLEITUNG Ayri Argoclima

NOTICE D'UTILISATION* BEDIENUNGSANLEITUNG

VOR INBETRIEBNAHME 3

ANWENDUNGSHINWEIS 4

ÜBER DIE REMOTE 5

ABFUHRUNGSSCHLAUCH-INSTALLATION 6

WARTUNG UND PFLEGGE 6

NUTZLICHE RATSCHLAGE/KONDENSATABLASS. 7

KONFORMITÄTSERKLÄRUNG

Dieses Produkt ist mit Kerchen

gekennzeichnet, weil es den folgenden Richtlinien entspricht.

...Niederspannungsrichtilinie 2006/95/CE.

...Elektromagnetische Verträglichkeit 89/336 EWG, 92/31 EWG und 93/68 EWG.

Bei falschem Einsatz des Gerätes und/oder Nichtbeachtung auch nur von Teilen der Bedienungsanleitung und der Installatinsanweisungen wird diese Erklärung ungültig.

HINWEIS FÜR DIE KORREKTE ENTSORGUNG DES PRODUKTS IN ÜBEREINSTIMMUNG MIT DER EUROPÄISCHEN RICHTLINIE 2002/96/EG

Am Ende seiner Nutzzeit darf these Gerat nicht zusammen mit dem Hausmull beseitigt werden.

Es darf zu den ortlichen Sammelstellen oder zu den Fachhandlern, die einen Rücknahmeservice anbieten, gebracht werden. Die getrennte Entsorgung eines elektrischen und elektronischen Gerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschrichtsmäßige Entsorgung bedingt ist. Zudem ermöglich wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammengetellt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt

Zur Erinnerung an die Verpflichtung, die diese Geräte getrennt zu beseitigen, ist das Produkt mit einer durchgestruchen Mülltonne gekennzeichnet.

WARNING: VOR DER ANWENDUNG DER MASSEINHEIT ÖFFNEN
Sie den LUFT-ANSCHLUSS-GRILL

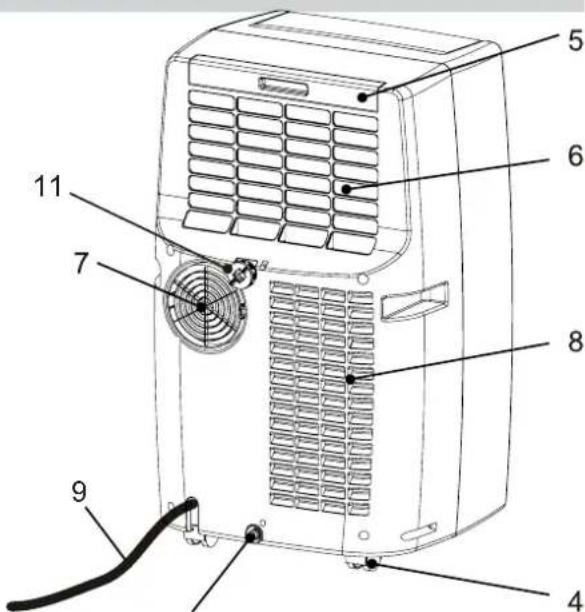

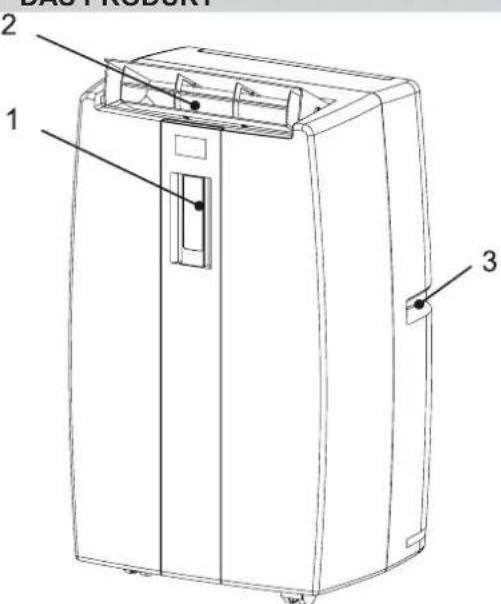

1. Schalt- und Kontrollpanel
2. Luftungsgitter
3. Griff
4. Rader
5. Luftfilter
   6-8. Luftansauggrill
6. Anschluss für heissluft-abführungsschlauch
7. Stromkabel mit Stecker
8. Kondensatablauf (nur Modus Kuhlung unter besonderen Umständen)
9. Kondensatablauf (nur Entfeuchtungsmodus)

10

Betriebsgrenzen:

Raumtemperatur:

Kuhlung: MIN: 16^ T.K. / 12°C F.K

MAX: 32^ T.K./24°C F.K

Entfeuchtung: MIN: 10^ T.K. / 80% R.F.

MAX: 32^ T.K. / 80% R.F.

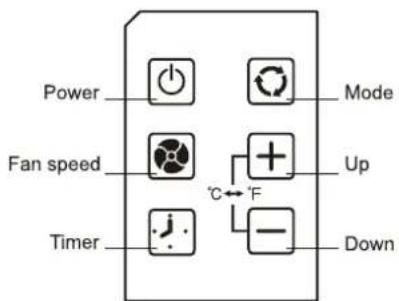

SCHALT-UND KONTROLLPANEL

Ein/Aus-Taste ON/OFF

Taste fur die Auswahl der Modalitat MODE

Symbole Kuhlung/Entfeuchtung/Luftung

Select-Taste Lufterm Geschwindigkeit

Voller Tank-Kontrolleuche

Anzeiger fur die Temperatur

Anzeige Timer 88hr

Einstelltasten Timer / Tempeeratur

Lüftungsgeschwindigkeit Schnell/mittel/langsam

WARNING: VOR DER ANWENDUNG DER MASSEINHEIT ÖFFNEN Sie den LUFT-ANSCHLUSS-GRILL

VOR INBETRIEBNAHME

• Uberprüfen Sie, daß die einphasige Nennspannung am Anwendungsord 220/240V ~ 50Hz ist
• Vergewissem Sie sich, daß die elektrische Anlage einen eingemessene Betriebsstrom liefern kann, außer jenem der normalerweise von den anderen Geräten (z.B. Haushaltgeräte, Beleuchtungen) verbraucht wird. Sehen die Bedarfsspitze auf dem Datenchild vom Klimagerät.
  Alle elektrische Anschluss müssen den ortlichen elektrischen Vorschriften entsprechen.
• Vergewisern Sie sich, daß die automatischen Schalter und die Schutzsicherungen der Anlage in der Lage sind, einen Zulaufstrom von 20A zu tragen (normalerweise weniger als Sekunde Zeit lang).
• Das Klimag erat nicht an Orten aufstellen, in denen es von Wassertropfen naß gemacht werden können (z.B. in den Waschküchen).
• Vergewissern Sie sich, daß der Ein/Aus-Taste (ON/OFF) auf dem Schaltpanel des Klimagerates sich auf der Position OFF befindet.
• Vergewissern Sie sich, daß die Steckdose der elektrischen Anlage immer mit wirksam erlangung versehen ist.
• Verwenden Sie den Gerätestecker nicht zum Ein-und Ausschalten des Gerätes: benutzten Sie immer den Gerätebetriebstaste, die auf dem Kontrollpanel gestellt ist.
• Wahlrend des Betriebs, transportieren Sie Das Klimagerät nicht, schalten Sie es aus undziehen Sie den Stecker aus der Steckdose. Kontrollieren und auslassenSie das eventuelleKondenswasser, durch den Kordens Wasserohr an der Rückseite der Einheit.
  VORSICHT! Niemals Gegenstände in die Klimaanlage hineinstecken. Es ist sehr gefährlich, da sich der Ventilator mit hoher Geschwindigkeit dreht.
• ACHTUNG! Das Klimagerat ist mit einer Startverzogierung für den Kompressor ausgerüstet. Der Kompressor startet 3 Minuten verzöget nach einem vorstehenden EIN AUS-Schaltvorgang.
  Vergewisern Sie sich, daß keine Hinderisse neben der Inneneinheit den Luftumlauf unterbrechen konnen. Den Luftzufahr und Luftansaugrill der Einheit mit Vorhängen oder ähnlich nicht versperren.Keine Gegenstände auf das Gerät legen.
• Der Hersteller haftet nicht für unsachgemäßen Gebrauch oder Mißachtung nationaler Sicherheitsvorschriften.

WARNING

1. Vorjeder Bewegungs- oder Reinigungshandeln, den Stecker aus der Steckdoseziehen.
2. Dieses Gerä soll nicht von Personen mit eingeschänkten körperlichen, sensoriellen und geistigen Fähigkeiten, Personen mit weniger Erfahrung und Kenntnis über den Umgang mit den Gerä und von Kindern bedient werden. Im Bedarfstall sind solche Personen von einer verantwortlichen Person entsprechend zu überwachen oder einzuweisen.
3. Das Gerät nicht verwenden, wenn das Stromkabel oder der Stecker beschädigt sind. Beschädigte Kabel sind vom Hersteller, vom KUndenservice oder von ähnlichen Fachleuten ersetzen zu halten, um Gefahren auszuschlieben.

WARNING: VOR DER ANWENDUNG DER MASSEINHEIT ÖFFNEN Sie den LUFT-ANSCHLUSS-GRILL

ANWENDUNGSHINWEISE

KUHLUNG

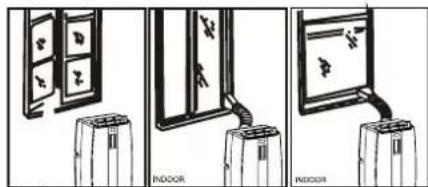

• Das Klimagerat so nah wie möglich an das Fenster stellen. Den Ablüftschlauch stecken, indem er an der Rückseite des Gerätes angreift. Den Schlauch ausziehen, so welt es notwendig ist, und durch eine Fensteröffnung (zwischen den Flügeln) stecken; das Fenster anleihen.
• Falls das Fenster ein Fensterbrett nachinnen hat, benutzen Sie die mitgelieferte Flachduse. Die Flachduse auf das Ende des Schlauches stecken.
• Das Fenster öffnen und einen der Flügeln durch die Griffe befestigen. Die Schlauchduse zwischen den beiden Flügeln stecken.
  Scharfes Abnicken des Schlauches vermeiden.
• Wird die Seiteilucke benutzt, ein Loch von 135 mm in das Fenster schneiden.
  Die Ein-/Aus-Taste ON/OFF drucken und das Klimagerat in Betrieb setzen.
  Die Kuhlbetrieb wahlen, mit dem taste MODE die Kontrolleucht eerscheint.
  Die Taste SpEE drucken, um die hohe Ventilatorgeschwindigkeit zu wahlen (hoch, mittel, oder) niedrig
  Die Ein-/Aus-Taste ON/OFF zum Ausschalten des Klimagerates nochmals drucken

ANMERKUNG

Mindesttemperature 16^ Höchtemperature 32^

ENTFE UCHTUNG

• Wenn das Klimagerät als Entfeuchter benutzt wird, kühlt er den Raum nicht.
  Die Ein/Aus-Taste ON/OFF drucken und das Klimagerät in Betrieb setzen.
  Die Entfeuchtung wahlen, mit dem taste MODE drucken, die Kontrolleuche erscheint.
• Wenn das Gerät als Enteuchter benutzt wird, ist der Anschluß des Abluftschlauches nicht notwendig.
  Die Schlauchanschlußöffnung auf der Rückseite einfach offen setzen, um eine große Entfeuchter Leistung zu erlangen.
  Dauerablass erforderlich ist.
  Die Ein/Aus-Taste ON/OFF zum Ausschalten des Klimagerates nochmals drucken.

ANMERKUNG

Sie konnen keine Anpassung der Lufterdrehzahl und auf mittlerer Geschwindigkeit eingestellt.

These Fkction is recommended in Herbst und Winter. Wn Si dse Fkction im Sommer, verwenden Si btt den Schlauch

LUFTUNG

Die Ein/Aus-Taste ON/OFF drucken und das Klimagerat in Betrieb setzen.
Die Betriebsart Lufung wahlen, mit dem taste MODE drucken, die Kontrolleuchte erscheint.
Die Luft zirkuliert im Raum, ohne zu kühlen.
Die Ein/Aus-Taste ON/OFF zum Ausschalten des Klimagerates nochmals drucken.

ANMERKUNG

in der Betriebsart Luftung mus das Gerat nicht abgelassen werden. Die Luftergeschwindigkeit konnen hohe, mittlere oder niedrige.

VOLLER TANK-KONTROLLEUCHTE

Es kann sich Kondensat im Gerät anssammeln. Wenn der interne Behälter voll ist, leuchtet die Anzei gelampe auf, und das Gerät startet erst dann wieder, wenn der Behälter ausgeleert wird (siehe Abschnitt ABLASSEN).

TIMER ⑤ TIMER

Automatisches Abschalten: In der Betriebsart Kühlen die Taste Zeituhr drucken, um die Stunden einzustellen, in denen das Gerät als Klimaanlage Funktioniert. Anschließlich schaltet das Gerät automatisch ab.

Automatisches Einsatzen: Im Stand-By die Taste Zeitahr drucken, um die Uhrzeit einzustellen, zu der die Klimaanlage einschelt.

Einstellung TIMER / Temperatur

Zum Regulieren des Timer und des Thermostats.
Die angezeigte Standardtemperatur ist die Umgebungstemperatur.
- Wenn in der Betriebsart Kühlen die Taste druck wird, erscheidt die Solltemperar am Displa. Nach 15 Sekunden erscheidt wieder die Umgebungstemperatur am Display. Die Temperatur kann nur in der Betriebsart Kühlen reguliert werden. Die Zeituhr ka nn zischen 1 und 24 Stunden verstellt w erden.

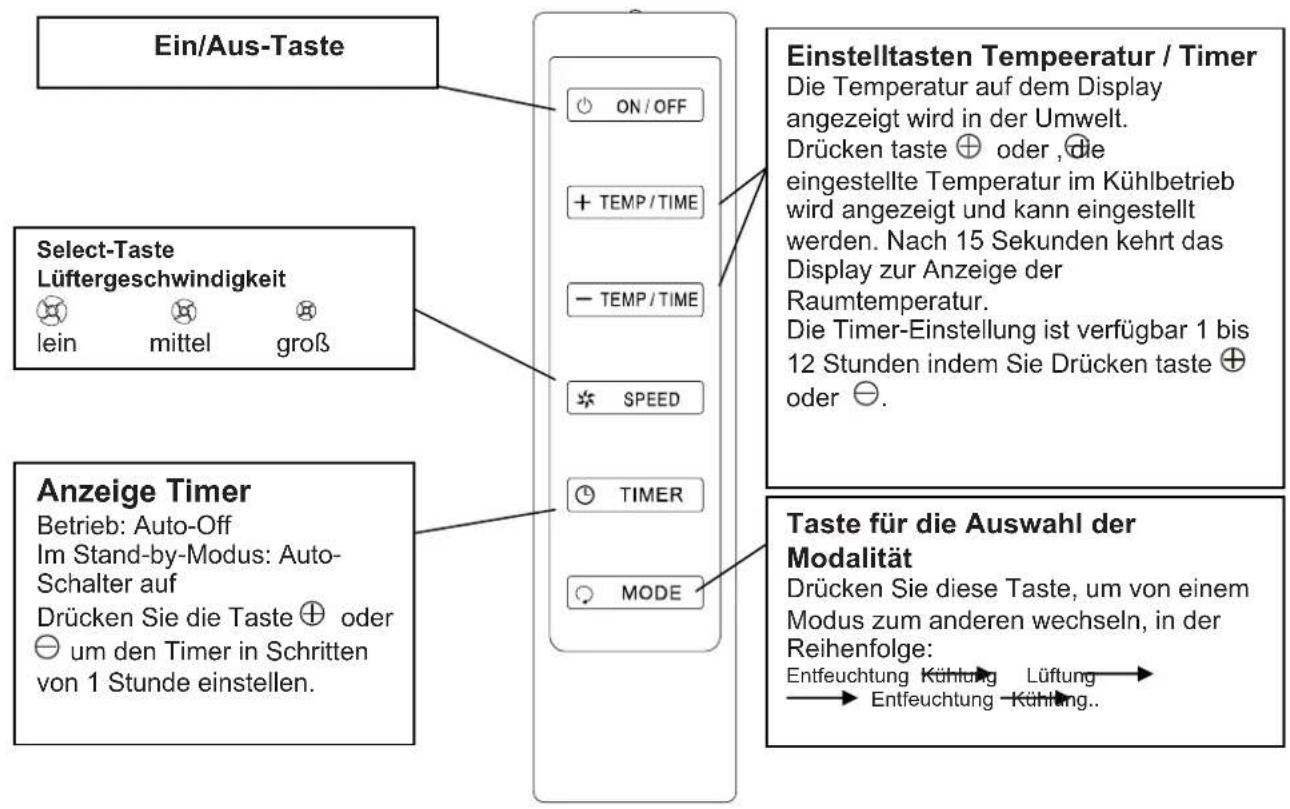

ÜBER DIE REMOTE

NOTIZEN -

• Lassen Sie keine der Fernbedienung
• Setzen Sie die Fernbedienung nicht direkter Sonneneinstrahlung.
  Die Fernbedienung muss mit mindestens 1 Meter vom Fernseher oder andere elektrische

FERNBEDIENUNGSBATTERIEN

EINLEGEN DER BATTERIEN:

Entferen Sie die Rückseite der Fernbedienung und legen Sie die Batterien mit der richtigen Polarität zu decken.

AB1

A

ACHTUNG!

Verwenden Sie nur Akkus des AAA oder IEC R03 1,5 V

AUSBAU DER BATTERIE

Nehmen Sie die Batterien, wenn die Fernbedienung für einen Monat oder für einen längeren Zeitraum verwendet wird. Sie nicht einfach blind um die Batterien aufzuladen. Ersetzen Sie alle Batterien gleichzeitig. Werfen Sie Akkus nie ins Feuer explodieren kann.

ENTSORGUNG VON BATTERIEN GEMÄSS EG-RICHTLINIE2006/66/EG

Batterien werden ausgewechselt, wenn sie leer sind:itte entsorgen Sie diee Batterien nicht zusammen mit dem Hausmull. Bringen Sie die Batterie in die entsprechenden Sammelstellen in Ihr Wohnort oder zu Geschften, die diesen Service anbieten. Die getrennde Entsorgung von Batterien verhinder Umwelt- und Gesundheitsschaden, die durch unsachgemae Entsorgung entstehen. Zudem konnen die Komponenten ggf. recyclelt werden, um Energie und Rohstoffe zu sparen. Dese Batterien sind in jedem Fallgetrennt zu entsorgen und das Symbol mit dem durchkreuzten Mulleimer weist Si genau daraufhin.

EABFÜRUNGSSCHLAUCH-INSTALLATION

• Das Klimag erat so nah wie mälich an das Fenster stellen. Den Abluftschlauch stecken, indem er an der Rückseite des Gerätes angreift. Den Schlauch ausziehen, so welt es notwendig ist, und durch eine Fensteröröffnung (zwischen den Flügeln) stecken; das Fenster anleihen.
• Falls das Fenster ein Fensterbrett nachinnen hat, benutzten Sie die mitgelieferte Flachduse. Die Flachduse auf das Ende des Schlauches stecken.
• Das Fenster öffnen und einen der Flügeln durch die Griffe befestigen. Die Schlauchduse zwischen den beiden Flügeln stecken.
  Scharfes Abnicken des Schlauches vermeiden.

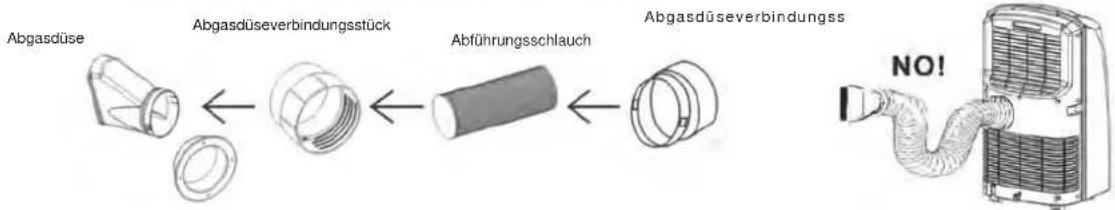

ABFUHRUNGSSCHLAUCH-INSTALLATIONSSATZ

WARTUNG UNDPFLE GE

VORSICHT! Vor Beginn der Reinigungsdienstwandsvorgänge ist das Klimagerat abzuschalten und der Stecker aus der Steckdose zu ziehen.

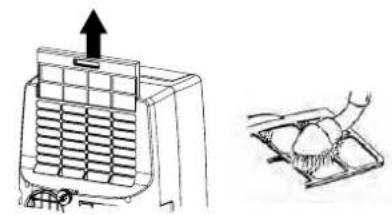

1. Filterreinigung.

Die Luftfilter mußen weniger als 2 Betriebswochen überprüft und gereinigt werden. Der Betrieb mit schmutzigen oder verstopten Filter kann die Leistung des Klimagerätes verkleinern. Der Filter kann an der Rückseite des Geräts nach oben gezogen und hereaus genommen werden. Zur Staubentermnung einen Staubsauger benutzen. Solte dies nicht ausreichen, den Filter mit lauwarmen Seitenwasser waschen, gut mit frischem Wasser abspulen und vor dem Wiedereinsetzen trocknen setzen.

2. Gehausereinigung.

Das Gehäuse nur mit weichem feuchtem Tuch abwischen. Wenn das Gehäuse Flecken aufweist, mit etwas lauwarmen Seifenwasser abwischen. Auf keinem Fall mit heißen Wasser, angreifenden chemischen Mitteln oder Benzin reinigen. Kein Wasser auf die Einheit goBen. Es konnte die inneren Komponenten beschädigen oder einen KurzschluB verursachen.

3. Lagerung.

Vor der Lagerung für einen längeren Zeitraum den Filter reinigen. Das Gerät immer senkrecht lagern. Keine schweren Gegenstände auf das Gerät legen und das Klimagerät mit einem Plastik Beutel schützen.

4. Transport

Das Gerät nur senkrecht transportieren. Falls dies nicht möglich ist, das Gerät auf die rechte Seite legen. So bald wie möglich das Gerät senkrecht wieder stellen. 4 Stunden warten, bevör es in Betriebsart "Kühlung" gebraucht wird.

5. Aus Sicherheitsgründes das Stromkabel regelmäß auf Schäden überprüfen; wenn es beschädigt ist, halten Sie es durch einen Servicefachmann ersetzen.

FALSCH! FALSCH!

NUTZLICHERATSCHLAGE

Falls das Klimagerät nicht Funktioniert, vergewissem Sie sich, bevor den Eingriff des Technischen Kundendiensts verlangen, daß:

• der Stecker richtig in der Steckdose eingesetzt ist;
• der Hauptschalter eingeschaltet und keine Sicherung unterbrochen ist;
  der Luftfilter sauber ist;

der Schlauch ordnungsgemäß verlegt ist, ohne Knick;

• Unterschied zwischen Umgebungstemperatur und Solltemperatur über 1^ ; alle Anweisungen theses Handbuches genau beachtet wurden.

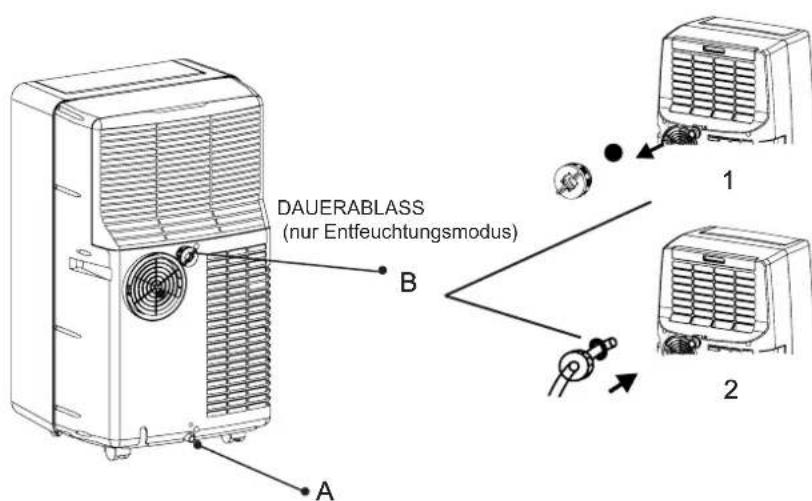

KONDENSATABLASS

DAUERABLASS (nur Modus Kuhlung unter besonderen Umständen)

Wenn das Klimagerät nur als Entfeuchter benutzt wird, im Gegenteil, sollen den Sie immer den Dauerablaß anschließen, um die maxima-le Entfeuchter Leistung zu erlangen.

Um den Dauerablass anzuschreiben, wenn das Klimagerät arbeitet mit der ENTFEUCHTUNG-Betriebsweise, das Klimagerätabschalten und den Stecker hersausziehen.

1) Den Kunststoffring Den Gummistöpsel von der Ablaufleitung (B) abnehmer
2) Einen Schlauchmit 25 mm Innendurchmesser fur den Kondensatablass anschlieben; dasandere Ende uber einen normalen Ablauf halten. Stellen Sie sicher, daß der Schlauch nicht verdreht und geknicht ist. Der Schlauch muß mitGefalle nach unter gehalten werden.

ENTLEEREN überschüssiges Wasser

Wenn das Gerät im Kühlbetrieb ist nicht erforderlich, da diese Kondensat ab verdampft, außer in besonderen Bedingungen der sehr hohen Luftfeuchtigkeit in Betrieb. In thisem Fall sollenn Sie die kontinuierliche Drainage von Kondensat, oder leeren Sie den Innehälter durch das Loch an der Unterseite (A).

Internen Behälter entleeren: Der interne Kondensatsammelbehälter muß von Zeit zu Zeit abgelassen werden. Wenn dieser Behälter voll ist, beginnt die STANDBY Anzeige zu blinken. Jedes Mal sollen Sie die Einheit zu ein anderes Zimmer bringen oder vorder Lagerung für einen längeren Zeitaum, entleeren Sie den Kondensatsammelbehälter durch dem Flürohr (A). Zum Ausleeren, ein Gefäuß unter den Ablaufschlauch hinten halten, den Gummistöpsel abnehmer und das Wasser auslaufen setzen. Schließen Sie wieder den Flürohr mit dem Stöpsel und das Klimageräteinschalten.

ACHTUNG

Das Blinken der Kontrollampe und das gleichzeitige Anhlen des Klimagerates bedeuten, daß die Kondenswasserbehälter voll ist.

F-GAS Europäische Verordnung no. 842/2006

Zerstreuen Sie R410A in Atmosphare nicht: R410A ist ein fluoriertes Gas, abgedeckt durch Kyoto Protokoll, mit einem globalen wärmdenden Potential (GWP) = 1975.
