MANUALE UTENTE DN150220DM BEKO

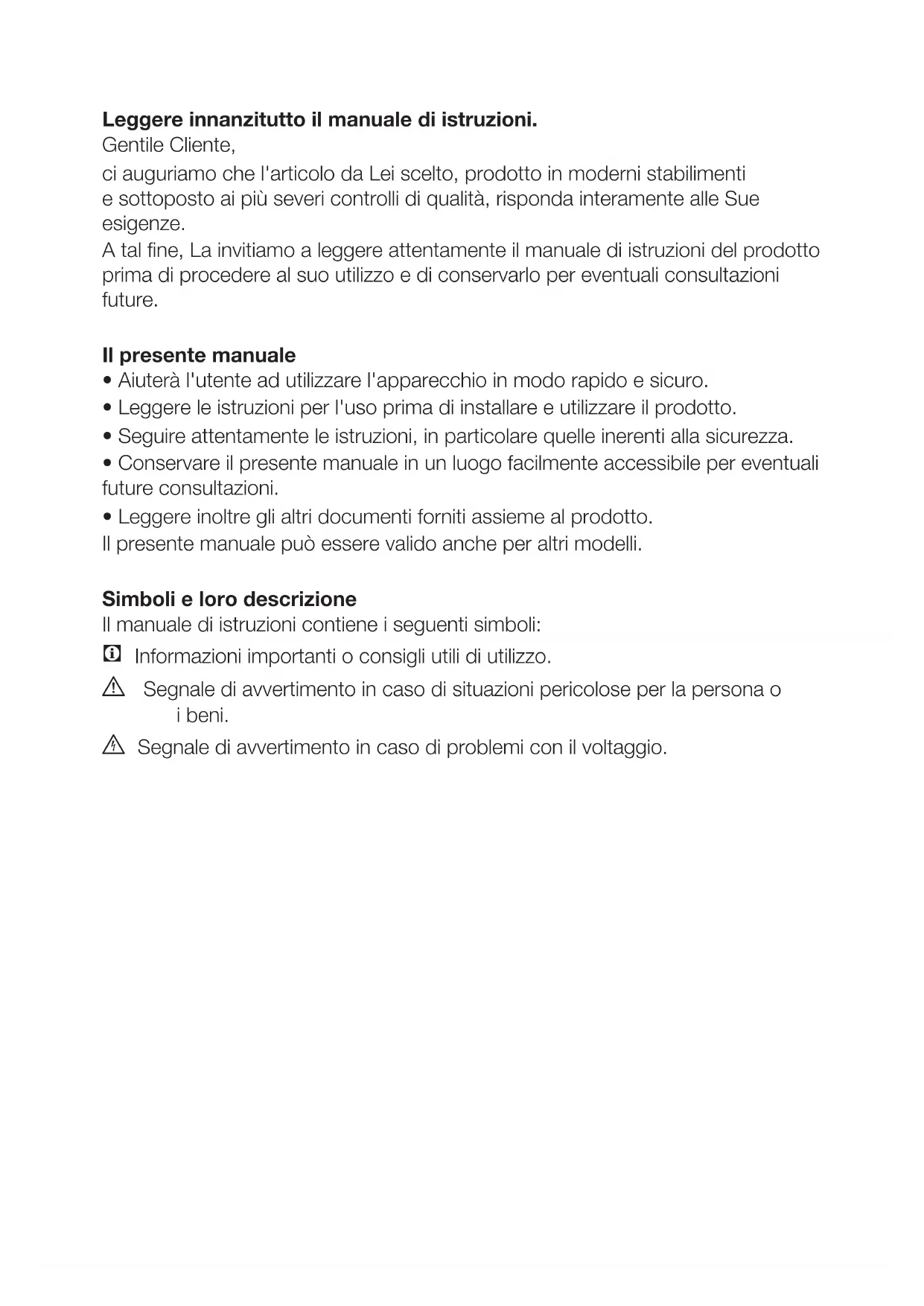

ci auguriamo che l'articolo da Lei scelto, prodotto in moderni stabilimenti

e sottoposto ai più severi controlli di qualità, risponda interamente alle Sue

A tal fine, La invitiamo a leggere attentamente il manuale di istruzioni del prodotto

prima di procedere al suo utilizzo e di conservarlo per eventuali consultazioni

• Aiuterà l'utente ad utilizzare l'apparecchio in modo rapido e sicuro.

• Leggere le istruzioni per l'uso prima di installare e utilizzare il prodotto.

• Seguire attentamente le istruzioni, in particolare quelle inerenti alla sicurezza.

• Conservare il presente manuale in un luogo facilmente accessibile per eventuali

future consultazioni.

• Leggere inoltre gli altri documenti forniti assieme al prodotto.

Il presente manuale può essere valido anche per altri modelli.

Simboli e loro descrizione

Il manuale di istruzioni contiene i seguenti simboli:

C Informazioni importanti o consigli utili di utilizzo.

A Segnale di avvertimento in caso di situazioni pericolose per la persona o

B Segnale di avvertimento in caso di problemi con il voltaggio.IT

2 Importanti avvertenze per

Sicurezza generale 4

Conformità alla direttiva WEEE e allo

smaltimento dei rifiuti: 6

Conformità alla Direttiva RoHS: 7

Informazioni sulla confezione 7

Cose da fare per risparmiare energia .7

Consigli per lo scomparto alimenti

Punti da tenere in considerazione

quando si trasporta nuovamente il

Prima di utilizzare il frigorifero 9

Collegamento elettrico 10

Smaltimento del materiale di

Smaltimento del vecchio frigorifero .. 10

Posizionamento e installazione 10

Cambiare la lampadina di

Cambiamento della direzione di

aperture della porta 11

Installazione della copertura di

ventilazione inferiore 11

Regolazione dei piedini 11

5 Utilizzo del frigorifero 13

Pannello dei comandi 13

Erogatore d'acqua 16

Cursori di controllo dell’umidità dello

scomparto frutta e verdura 20

Uso dello scomparto frutta e verdura

girevole (in alcuni modelli) 20

Icematic e contenitore per conservare il

Ripiano del corpo mobile: 22

6 Manutenzione e pulizia 23

Protezione delle superfici di plastica 23

7 Soluzioni consigliate per i

C Le illustrazioni contenute in questa guida sono schematiche e potrebbero non

corrispondere esattamente al prodotto in uso. Se le parti in oggetto non sono

incluse nel prodotto acquistato, significa che sono da intendersi per altri modelli.

1. Mensola dello scomparto freezer

3. Contenitore per la conservazione del

4. Mensole di vetro regolabili

6. Lente con illuminazione

7. Filtro odori (nel condotto dell’aria)

9. Cursori di controllo dell'umidità per

10. Coperchio scomparto frutta e

11. Scomparto frutta e verdura

12. Copertura di ventilazione inferiore

13. Piedini regolabili

14. Mensola dello sportello dello

17. Ripiani dello sportello dello

2 Importanti avvertenze per la sicurezza

Prendere in esame le seguenti

informazioni. Se queste informazioni

non vengono rispettate, possono

verificarsi lesioni personali o danni

materiali. Quindi tutte le garanzie e gli

impegni sull’affidabilità diventerebbero

La vita d’uso dell’unità acquistata è

10 anni. Questo è il periodo in cui

si conservano le parti di ricambio

necessarie perché l’unità funzioni

• Questo apparecchio è destinato ad

un uso domestico e applicazioni simili

– aree destinate a cucina in negozi,

uffici e altri ambienti di lavoro;

– fattorie e da clienti in alberghi, motel e

altri ambienti di tipo residenziale;

– ambienti tipo bed and breakfast;

– catering e simili applicazioni non

• Non deve essere usato all’esterno.

L’uso esterno non è appropriato

anche se coperto da un tetto.

• Quando si vuole smaltire/eliminare

l'apparecchio, è consigliabile

consultare il servizio autorizzato per

apprendere le informazioni necessarie

e conoscere gli enti autorizzati.

• Consultare il servizio di manutenzione

autorizzato per tutti i problemi

relativi al frigorifero. Non intervenire

o far intervenire sul frigorifero senza

informare il servizio manutenzione

• Non mangiare coni gelati ghiacciati

p cubetti di ghiaccio o gelati appena

presi dal freezer! (possono provocare

bruciature da freddo alla bocca).

(Ciò potrebbe causare sintomi di

congelamento in bocca).

• Non mettere bottiglie e lattine di bibite

liquide nello scomparto del freezer.

altrimenti potrebbero esplodere.

• Non toccare con le mani gli alimenti

gelati; possono incollarsi ad esse.

• Il vapore e i materiali per la pulizia

vaporizzati non devono mai essere

usati per pulire e scongelare il

frigorifero. In questo caso il vapore

può entrare in contatto con le parti

elettriche e provocare corto circuito o

• Non usare mai parti del frigorifero

come lo sportello come mezzo di

supporto o movimento.

• Non utilizzare dispositivi elettrici

all’interno del frigorifero.

• Non danneggiare il circuito di

raffreddamento, in cui circola il

refrigerante, con utensili perforanti

o taglienti. Il refrigerante può

scoppiare quando i canali del gas

dell’evaporatore, le estensioni dei

tubi o le pellicole superficiali vengono

punti e possono provocare irritazioni

alla pelle e lesioni agli occhi.

• Non bloccare o coprire la ventilazione

dell’elettrodomestico.

• Le riparazioni agli apparecchi

elettrici devono essere eseguite

solo da personale qualificato. Le

riparazioni eseguite da personale

non competente possono provocare

danni all’utilizzatore.

• In caso di guasto o durante lavori

di riparazione e manutenzione,

scollegare la fornitura d'energia

principale spegnendo il fusibile

principale o scollegando la presa

• Non tirare dal cavo quando si estrae

• Posizionare le bibite più alte molto

vicine e in verticale

• Non conservare sostanze esplosive

come aerosol con gas propellenti

infiammabili nell'apparecchio.

• Non utilizzare apparecchiature

meccaniche o altri mezzi diversi da

quelli consigliati dal produttore, per

accelerare il processo di sbrinamento.

• Questo apparecchio non deve essere

usato da persone (compresi bambini)

con capacità fisiche, sensoriali

o mentali ridotte, o mancanza di

esperienza e conoscenza, a meno

che non ricevano la supervisione o le

istruzioni per l’uso dell’apparecchio

da parte di una persona responsabile

della loro sicurezza.

• Non utilizzare frigoriferi danneggiati.

Consultare il servizio assistenza in

• La sicurezza elettrica del frigorifero è

garantita unicamente se il sistema di

messa a terra dell’apparecchiatura è

conforme agli standard.

• L’esposizione del prodotto a pioggia,

neve, sole e vento è pericolosa per la

sicurezza elettrica.

• Contattare l’assistenza autorizzata

quando ci sono danni ai cavi ecc.,

in modo che non creino pericoli per

• non collegare mai il frigorifero alla

presa a muro durante l’installazione,

per evitare il rischio di morte o lesioni

• Questo frigorifero è destinato solo alla

conservazione di alimenti. Non deve

essere usato per altri fini.

• L'etichetta che descrive le specifiche

tecniche del prodotto si trova

a sinistra nella parte interna del

• Non collegare il frigorifero a sistemi di

risparmio energetico poiché possono

danneggiare l'apparecchio.

• Se il frigorifero presenta una luce

blu, non guardarla usando dispositivi

• Se l'alimentazione è scollegata negli

apparecchi controllati manualmente,

attendere almeno 5 minuti prima di

• Questo manuale deve essere

trasferito al successivo proprietario

del frigorifero, in caso di passaggio di

• Quando si sposta l'apparecchio,

assicurarsi di non danneggiare il

cavo di alimentazione. Per evitare

che il cavo di alimentazione si

incendi, evitare di torcerlo. Non

mettere oggetti pesanti sul cavo di

alimentazione. Quando il frigorifero

viene collegato alla rete, non toccare

la presa di alimentazione con le mani

• Non collegare il frigorifero alla rete se

la presa elettrica è allentata.

• Non far schizzare l'acqua

direttamente sulle parti esterne o

interne del frigorifero per ragioni di

• Non spruzzare materiali infiammabili

come gas propano, ecc. nelle

vicinanze del frigorifero, a causa del

rischio di incendio ed esplosioni.IT

• Non mettere oggetti pieni di acqua

sopra al frigorifero poiché potrebbero

provocare uno shock elettrico o un

• Non sovraccaricare il frigorifero con

troppi alimenti. Gli alimenti in eccesso

possono cadere quando viene aperto

lo sportello, causando lesioni alla

persona o danneggiando il frigorifero.

Non mettere oggetti sopra al

frigorifero poiché potrebbero cadere

quando si apre o si chiude lo sportello

• Materiali che richiedono determinate

condizioni di temperatura come

vaccini, farmaci termosensibili,

materiali scientifici, ecc. non devono

essere tenuti in frigorifero.

• Se il frigorifero non viene usato

per molto tempo, deve essere

scollegato dalla rete. Un problema

nell'isolamento del cavo elettrico

potrebbe provocare un incendio.

• La punta della spina elettrica deve

essere regolarmente pulita altrimenti

potrebbe provocare un incendio.

• La punta della spina deve essere

pulita regolarmente con un panno

asciutto; altrimenti può provocare un

• Il frigorifero potrebbe spostarsi

quando i piedini regolabili non sono

posizionati in modo fermo a terra.

Usando i piedini regolabili si assicura

che il frigorifero sia posizionato in

modo stabile sul pavimento.

• Se il frigorifero ha una maniglia sullo

sportello, non tirare l'apparecchio

dalla maniglia quando lo si sposta,

altrimenti la maniglia potrebbe

• Se è necessario utilizzare

l’apparecchio vicino ad un altro

frigorifero o un altro freezer, la

distanza tra gli apparecchi deve

essere almeno 8 cm. Altrimenti si può

creare condensa sulle pareti laterali

che sono l’una di fronte all’altra.

• La pressione principale dell’acqua

non deve scendere sotto 1bar. La

pressione principale dell’acqua non

deve essere superiore a 8 bar.

• Usare solo acqua potabile.

• Se la porta ha un lucchetto, la chiave

deve essere tenuta lontana dalla

portata dei bambini.

• I bambini devono ricevere la

supervisione necessaria ad assicurare

che non giochino con l’apparecchio.

Conformità alla direttiva

WEEE e allo smaltimento dei

Questo apparecchio è

conforme alla Direttiva

UE WEEE (2012/19/EU).

Questo apparecchio riporta

il simbolo di classificazione

apparecchiature elettriche

ed elettroniche (WEEE).

Questo apparecchio è stato realizzato

con parti e materiali di alta qualità

che possono essere riutilizzati e sono

adatti ad essere riciclati. Non smaltire

i rifiuti dell’apparecchio con i normali

rifiuti domestici e gli altri rifiuti alla

fine della vita di servizio. Portarlo al

centro di raccolta per il riciclaggio

di apparecchiature elettriche ed

elettroniche. Consultare le autorità

locali per conoscere la collocazione di

questi centri di raccolta.IT

Conformità alla Direttiva

L’apparecchio acquistato è conforme

alla Direttiva UE RoHS (2011/65/EU).

Non contiene materiali pericolosi o

proibiti specificati nella Direttiva.

Informazioni sulla confezione

I materiali di imballaggio del prodotto

sono realizzati con materiali riciclabili

secondo i nostri regolamenti nazionali

sull’ambiente. Non smaltire i materiali

di imballaggio con i rifiuti domestici o

altri rifiuti. Portarli ai punti di raccolta

dedicati ai materiali di imballaggio,

previsti dalle autorità locali.

Avvertenza HCA Se il prodotto è dotato di un

sistema di raffreddamento che

Questo gas è infiammabile. Pertanto,

fare attenzione a non danneggiare

il sistema di raffreddamento e le

tubazioni durante l’uso e il trasporto.

In caso di danni, tenere il prodotto

lontano da potenziali fonti di incendio

che possono provocarne l’incendio e

ventilare la stanza in cui si trova l'unità.

Ignorare l’avvertenza se il

prodotto è dotato di un sistema

di raffreddamento che contiene

Si può vedere il gas usato nella

produzione del dispositivo sull'etichetta

informativa che si trova nella parte

interna sinistra dello stesso.

Non gettare mai il prodotto nel fuoco.

Cose da fare per risparmiare

• Non lasciare lo sportello del frigorifero

aperto per lungo tempo.

• Non inserire cibo caldo o bevande

calde nell'elettrodomestico.

• Non sovraccaricare il frigorifero

impedendo la circolazione dell’aria al

• Non installare il frigorifero sotto la luce

diretta del sole o nelle vicinanze di

forni, lavastoviglie o radiatori.

• Porre attenzione nel conservare il cibo

in contenitori chiusi.

• La quantità massima di alimenti può

essere posta nello scomparto freezer

del frigorifero quando il ripiano o il

cassetto dello scomparto freezer

sono rimossi. Il valore di consumo

energetico dichiarato per il frigorifero

è stato stabilito con il ripiano o il

cassetto dello scomparto freezer

rimossi e con la quantità massima

di alimenti caricata. Non c'è rischio

nell'usare un ripiano o un cassetto

secondo le forme e le dimensioni

degli alimenti da congelare.IT

Consigli per lo scomparto

• Non lasciare che gli alimenti entrino

in contatto con il sensore della

temperatura nello scomparto alimenti

freschi. Per mantenere lo scomparto

degli alimenti freschi alla temperatura

ideale di conservazione, il sensore non

deve essere bloccato dagli alimenti.

• Non mettere cibo caldo

nell'elettrodomestico.

temperaturesensor food MILKjuiceetc.temperaturesensor

figura è soltanto un esempio e

non rappresenta l'esatto modello

B Ricordarsi che il fabbricante non

è responsabile della mancata

osservanza delle informazioni fornite

nel manuale di istruzioni.

considerazione quando si

trasporta nuovamente il

1. Deve essere svuotato prima di ogni

2. Scaffali, accessori, cestelli ecc.

devono essere fissati nel frigorifero

in modo sicuro per mezzo di nastro

adesivo prima di essere di nuovo

3. L’imballaggio deve essere eseguito

con nastro spesso e forte e le

norme di trasporto devono essere

scrupolosamente seguite.

Cose da non dimenticare…

Tutti i materiali riciclati sono una fonte

indispensabile per la natura e per le

nostre risorse naturali.

Se si vuole contribuire al riciclaggio

di materiali da imballo, è necessario

rivolgersi per ulteriori informazioni alle

autorità locali per l’ambiente.

Prima di utilizzare il

Prima di avviare l’uso del frigorifero,

controllare quanto segue:

1. L’interno del frigorifero è asciutto e

l’aria può circolare liberamente sul

2. Installare i 2 distanziali in plastica

come illustrato in figura. I distanziali

di plastica garantiranno la distanza

necessaria alla circolazione dell'aria

tra il frigorifero e la parete. (La

3. Pulire la parte interna del frigorifero

come consigliato nella sezione

“Manutenzione e pulizia”.

4. Collegare il frigorifero alla presa

elettrica. Quando lo sportello del

frigorifero viene aperto si accenderà la

luce interna allo scomparto frigo.

5. Si udrà un rumore quando il

compressore si avvia. I liquidi e i

gas sigillati nel sistema refrigerante

possono produrre dei rumori, anche

se il compressore non è in funzione;

questo è abbastanza normale.

6. I bordi anteriori del frigorifero possono

essere tiepidi. Questo è normale.

Queste zone sono progettate

per essere tiepide per evitare la

1. L’interno del frigorifero è asciutto e

l’aria può circolare liberamente sul

2. Pulire la parte interna del frigorifero

come consigliato nella sezione

“Manutenzione e pulizia”.IT

3. Collegare il frigorifero alla presa

elettrica. Quando lo sportello del

frigorifero viene aperto si accenderà la

luce interna allo scomparto frigo.

4. Si udrà un rumore quando il

compressore si avvia. I liquidi e i

gas sigillati nel sistema refrigerante

possono produrre dei rumori, anche

se il compressore non è in funzione;

questo è abbastanza normale.

5. I bordi anteriori del frigorifero possono

essere tiepidi. Questo è normale.

Queste zone sono progettate

per essere tiepide per evitare la

Collegamento elettrico

Collegare il frigorifero ad una presa di

messa a terra protetta da un fusibile

della capacità appropriata.

• Il collegamento deve essere

conforme ai regolamenti nazionali.

• Il cavo di alimentazione deve

essere facilmente accessibile dopo

• La tensione specificata deve essere

pari a quella di rete.

• Le prolunghe e le prese multiple

non devono essere usate per il

B Un cavo di alimentazione

danneggiato deve essere sostituito

da un elettricista qualificato.

B L’apparecchio non deve essere usato

finché non viene riparato! C’è pericolo

Smaltimento del materiale di

I materiali di imballaggio potrebbero

essere dannosi per i bambini.

Tenere i materiali di imballaggio fuori

dalla portata dei bambini o smaltirli

classificandoli secondo le istruzioni sui

rifiuti. Non smaltirli insieme ai normali

L’imballaggio del frigorifero è prodotto

con materiali riciclabili.

Smaltimento del vecchio

Smaltimento del vecchio frigorifero

senza danni per l’ambiente.

• Bisogna consultare il rivenditore

autorizzato o il centro di raccolta rifiuti

della propria città per quanto riguarda

lo smaltimento del frigorifero.

Prima di smaltire il frigorifero, tagliare

la spina elettrica e, se ci sono blocchi

allo sportello, renderli inutilizzabili per

proteggere i bambini da eventuali

A Nel caso in cui la porta di ingresso

della stanza in cui il frigorifero deve

essere posizionato non è abbastanza

grande per il passaggio del frigorifero,

chiamare il servizio autorizzato per

rimuovere le porte del frigorifero e per

farlo passare attraverso la porta.

1. Installare il frigorifero in un luogo che

ne permetta il facile utilizzo.

2. Tenere il frigorifero lontano da fonti

di calore, luoghi umidi e luce diretta del

Installazione della copertura

di ventilazione inferiore

La copertura di ventilazione può essere

installata come illustrato in figura.

Regolazione dei piedini

Se il frigorifero non è in equilibrio:

è possibile bilanciare il frigorifero

ruotando i piedini anteriori come

illustrato in figura. L’angolo in cui i

piedini sono più bassi quando girati

in direzione della freccia nera e rialzati

quando girati in direzione opposta.

Un aiuto per sollevare leggermente il

frigorifero faciliterà tale processo.

3. Intorno al frigorifero deve esserci

ventilazione appropriata per poter

avere operatività efficiente. Se il

frigorifero deve essere posizionato in

un recesso della parete, è necessario

porlo ad almeno 5 cm di distanza dal

soffitto e a 5 cm dalla parete. Se il

pavimento è coperto con un tappeto,

l'apparecchio deve essere sollevato di

2,5 cm dal pavimento.

4. Posizionare l'elettrodomestico solo

su superfici uniformi e piane per evitare

5. Non tenere il frigorifero in ambienti

con temperature inferiori ai 10°C.

Cambiare la lampadina di

Per cambiare la lampadina utilizzata

per illuminare il frigorifero, rivolgersi al

Servizio Assistenza Autorizzato.

Cambiamento della direzione

di aperture della porta

La direzione di apertura della porta

del frigorifero può essere modificata

secondo il luogo in cui il frigorifero

stesso sarà utilizzato. Per farlo,

chiamare l'assistenza autorizzata più

Avvertenze sportello aperto

Un segnale di avvertenza audio viene

emesso quando lo sportello dello

scomparto frigo viene lasciato aperto per

almeno 1 minuto. Questo segnale audio si

azzera quando viene premuto un pulsante

sull’indicatore o quando lo sportello è

C Il frigorifero dovrà essere installato

ad almeno 30 cm lontano da fonti

di calore, come forni, riscaldamento

centrale e stufe e ad almeno 5 cm

da forni elettrici e non deve essere

esposto alla luce diretta del sole.

C La temperatura ambiente della stanza

in cui viene installato il frigorifero

deve essere almeno 10°C . Usare il

frigorifero in ambienti con temperatura

inferiore non è consigliabile per motivi

C Assicurarsi che l’interno del frigorifero

C In caso di installazione di due

frigoriferi l’uno accanto all’altro,

devono esservi almeno 2 cm di

distanza tra di loro.

C Quando il frigorifero viene messo in

funzione per la prima volta, osservare

le seguenti istruzioni per le prime sei

- La porta non si deve aprire

- Deve funzionare vuoto senza

alimenti all’interno.

- Non staccare il frigo dalla presa

di corrente. Se si verifica un calo

di potenza al di là del controllo

dell'utente, vedere le avvertenze

nella sezione “Soluzioni consigliate

C Conservare i materiali originali di

imballaggio per futuri trasporti o

5 Utilizzo del frigorifero

Pannello dei comandi

1- Funzione di congelamento

L'indicatore congelamento rapido si

accende quando è attivata la funzione

congelamento rapido. Per annullare

questa funzione premere nuovamente

il tasto Quick Freeze. L’indicatore

Quick Freeze di spegnerà e tornerà

alle sue impostazioni normali. Se

non si annulla manualmente, la

funzione Quick Freeze si annullerà

automaticamente dopo 4 ore o

quando lo scomparto freezer ha

raggiunto la temperatura richiesta.

Se si vogliono congelare grandi

quantità di cibo fresco, premere il

pulsante di congelamento rapido

Quick Freeze prima di inserire il cibo

nello scomparto freezer. Premendo

il tasto Quick Freeze ripetutamenteIT

a brevi intervalli, il compressore

non comincerà a funzionare

immediatamente, in quanto il sistema

di protezione del circuito elettronico

Questa funzione non viene

ripristinata quando viene ripristinata

l'alimentazione in seguito a

un'interruzione della stessa.

2- Indicatore Quick Freeze

Questa icona lampeggia quando la

funzione Quick Freeze è attiva.

3- Funzione impostazione freezer

Questa funzione consente di

regolare le impostazioni relative alla

temperatura dello scomparto freezer.

Premere questo tasto per impostare la

temperatura dello scomparto freezer a

-18, -20, -22 e -24 rispettivamente.

4- Indicatore impostazione

temperatura scomparto Freezer

Indica la temperatura impostata per lo

5- Indicatore temperatura

Gli indicatori -24, -22, -20, -18 si

illuminano in modo continuo.

6- Funzione impostazione frigo

Questa funzione consente di regolare

le impostazioni relative alla temperatura

dello scomparto frigo. Premere questo

tasto per impostare la temperatura

dello scomparto frigo rispettivamente

7- Indicatore impostazione

Indica la temperatura impostata per lo

8-Indicatore temperatura

Gli indicatori 8, 6, 4 e 2 si illuminano in

9- Funzione Quick Fridge

Quando si preme il tasto Quick Fridge,

la temperatura dello scomparto

diverrà più fredda dei valori regolati

. Questa funzione può essere usata

per alimenti posti nello scomparto del

frigo e che necessitano di raffreddare

velocemente. Se è necessario

congelare grandi quantità di cibo

fresco, si consiglia di attivare questa

funzione prima di inserire il cibo nel

frigo. L'indicatore di frigo rapido rimane

acceso quando la funzione frigo rapido

è attiva. Per annullare questa funzione

premere nuovamente il tasto Quick

Fridge. L’indicatore di Frigo rapido

si spegnerà e tornerà alle sue normali

impostazioni. Se non si annulla

manualmente, la funzione Quick Fridge

si annullerà automaticamente dopo 2

ore o quando lo scomparto frigo ha

raggiunto la temperatura richiesta.

Questa funzione non viene

ripristinata quando viene ripristinata

l'alimentazione in seguito a

un'interruzione della stessa.IT

10- Indicatore Quick Fridge

Questa icona lampeggia quando la

funzione di frigo rapido è attiva.

11- Funzione Eco-Fuzzy (Speciale

Premere il tasto Quick Freeze per

3 secondi per attivare la funzione

Eco Fuzzy. Se viene attivata questa

funzione, il frigo comincia a funzionare

con la modalità più economica

minimo 6 ore dopo e l'indicatore di

uso economico si accende. Premere

nuovamente il tasto Quick Freeze per

3 secondi per disattivare la funzione

12- Indicatore alta temperatura/

Questa spia si accende in caso

di problemi di alta temperatura e

avvertenze di errore.

13- Indicatore di Uso Economico

L'indicatore di Uso Economico si

accende quando lo scomparto freezer

è impostato su -18°C. L'indicatore di

Uso Economico si spegne quando

viene selezionata la funzione di frigo

rapido o di congelamento rapido.

14- Spia indicatore ionizzatore

La spia indicatore resta accesa in

modo continuo. Questa luce indica

che il frigorifero è protetto contro i

15- Indicatore di umidità

La spia indicatore resta accesa

in modo continuo. Questa spia

indica che il cibo contenuto nel frigo

può essere conservato a lungo in

condizioni di umidità ottimali.

16-Modalità risparmio energetico

Premere il tasto Quick Fridge per 3

secondi, l’icona Risparmio energetico

si illumina. Se non viene premuto alcun

tasto sul display per 10 minuti e se lo

sportello non è aperto, sarà attivata

la modalità risparmio energetico. In

risparmio energetico, tutte le icone sul

display diverse da quella del risparmio

energetico si spengono. Quando

la modalità risparmio energetico è

attiva, se viene premuto un tasto o

lo sportello è aperto, si esce dalla

modalità risparmio energetico e le

icone sul display tornano normali. Se

il tasto Quick Fridge viene premuto di

nuovo per 3 secondi, l'icona Risparmio

energetico si spegne e la modalità

risparmio energetico non sarà attiva.

17- Modalità blocco tasti

Premere i tasti Quick fridge e FRZ Set

contemporaneamente per 3 secondi.

L'icona blocco tasti si accende e si

attiva la modalità blocco tasti. I tasti

non funzionano quando è attiva la

modalità blocco tasti. Premere di

nuovo i tasti Quick fridge e FRZ Set

contemporaneamente per 3 secondi.

L'icona blocco tasti si spegne e si

esce dalla modalità blocco tasti.IT

L’erogatore dell’acqua è una funzione

molto utile per ottenere acqua fredda

senza aprire lo sportello del frigorifero.

Dal momento che non bisogna

aprire con frequenza lo sportello del

frigorifero, si risparmia energia.

d’acqua col bicchiere. L'erogatore

smette di erogare quando viene

rilasciato il braccio.

Quando si usa l'erogatore dell'acqua,

il flusso massimo può essere ottenuto

premendo completamente il braccio.

Ricordare che la quantità del flusso

dall'erogatore è soggetta al livello di.

pressione sul braccio.

Quando il livello dell'acqua nel

bicchiere/nel contenitore aumenta,

diminuire leggermente la pressione sul

braccio per evitare traboccamento. Se

si preme delicatamente il braccio,

l'acqua gocciola; questo è normale e

Riempimento del serbatoio

dell'erogatore d'acqua

Ruotare il coperchio del serbatoio

dell’acqua come mostrato in figura.

Riempire con acqua potabile pura e

pulita. Chiudere il coperchio.

Per evitare flussi d'acqua accidentali,

consigliamo di bloccare l'erogatore

• Non riempire il serbatoio d'acqua

con liquidi diversi dall'acqua, come

succhi di frutta, bevande gassate

o bevande alcoliche che non sono

adatte per essere usate nell'erogatore

d'acqua. L'erogatore d'acqua si

danneggerebbe in modo irreparabile

a causa dell'uso di questi liquidi. La

garanzia non copre tali usi. Alcune

sostanze chimiche e alcuni additivi

contenuti in questo tipo di bevande/

liquidi possono danneggiare il

• Usare solo acqua potabile pulita e

• La capacità del serbatoio d'acqua è

2,2 litri; non superarla.

• Premere il braccio dell’erogatore

d’acqua con un bicchiere rigido. Se

si usano bicchieri di plastica usa e

getta, spingere il braccio con le dita

da dietro il bicchiere.

Pulizia del serbatoio dell’acqua

Rilasciare la copertura del serbatoio

dal serbatoio dell'acqua sganciando

le chiusure su entrambi i lati.

Rimuovere il serbatoio dell’acqua

e pulire con acqua calda e pulita.

Posizionare il serbatoio dell'acqua

nell'alloggiamento, installare la

copertura e fissare le chiusure.

Assicurarsi che le parti rimosse (se

presenti) durante la pulizia siano

correttamente montate nelle posizioni

originali. Altrimenti potrebbero

verificarsi delle perdite d’acqua.

I componenti del serbatoio dell'acqua

e dell'erogatore dell'acqua non devono

essere lavati in lavastoviglie.

Vaschetta per l'acqua

L’acqua che sgocciola durante

l’uso dell’erogatore si accumula

nell’apposita vaschetta. Estrarre la

vaschetta di raccolta tirando verso di

sé e svuotarla regolarmente.

Estrarre il filtro di plastica premendo

Estrarre la valvola dell'acqua dal

serbatoio dell'acqua. Quando la

si riposiziona, assicurarsi che la

guarnizione sia in posizione.

AVVERTENZA: Collegare solo ad

una linea di acqua potabile.IT

Il filtro per gli odori nel condotto

dell’aria dello scomparto frigo evita

la formazione di odori sgradevoli nel

È possibile aumentare il volume interno

del frigo estraendo gli scomparti

snack che si desidera. Tirare lo

scomparto verso di sé fino a che non

viene fermato dal blocco. Sollevare

la parte frontale di 1 cm circa e tirare

nuovamente lo scomparto verso di sé

fino a toglierlo completamente.

È possibile posizionare il cibo che

si vuole surgelare per prepararlo al

congelamento in questi scomparti.

È inoltre possibile usare questi

scomparti per conservare il cibo a una

temperatura leggermente inferiore a

quella dello scomparto frigo.IT

Uso dello scomparto frutta

e verdura girevole (in alcuni

Lo scomparto frutta e verdura del

frigo che si apre con un movimento

girevole è progettato soprattutto per

offrire facilità d’uso e consentire di

conservare più verdura e frutta (grosse

quantità) acquistate quando si fa una

Quando si afferra e tira la

maniglia dal lato sinistro inferiore

dello scomparto frutta e verdura,

essa ruoterà da sinistra a destra e

l’apertura sarà facile. Il separatore

dello scomparto frutta e verdura (non

contenuto in tutti i modelli) consente

di separare le verdure dalla frutta,

secondo i tipi, per evitare che si

Assicurarsi che lo sportello sia

aperto ad almeno 120 gradi perché lo

scomparto frutta e verdura funzioni.

Cursori di controllo

dell’umidità dello scomparto

Uso dei cursori di controllo dell’umidità

per frutta e verdura

Lo scomparto frutta e verdura del

frigo è progettato in modo speciale

per tenere la verdura fresca senza che

perda la sua umidità. L’aria fredda

circola intorno a frutta e verdura e

il quantitativo di quella che passa

attraverso la frutta e la verdura è

controllato dai cursori sul lato anteriore

del coperchio dello scomparto.

I cursori di controllo dell’umidità

possono essere regolati alla posizione

adatta alle condizioni di umidità e

raffreddamento degli alimenti nello

Se si desidera che gli alimenti nello

scomparto si raffreddino di più, aprire il

fori dei cursori di controllo dell’umidità

e se si vuole che si raffreddino di meno

e conservino più a lungo l’umidità,

Icematic e contenitore per

conservare il ghiaccio

* Riempire Icematic con acqua e

metterlo in sede. Il ghiaccio sarà

pronto in due ore circa. Non rimuovere

l’Icematic dalla sua sede per prendere

* Ruotare le manopole in senso orario

I cubetti di ghiaccio cadono nel

contenitore per la conservazione del

* È possibile estrarre il contenitore per

la conservazione del ghiaccio e servire

* Se lo si desidera, è possibile

lasciare i cubetti nel contenitore per la

conservazione del ghiaccio.

Contenitore per la conservazione

Il contenitore per la conservazione

del ghiaccio ha solo lo scopo di

conservare i cubetti di ghiaccio.

Non inserirvi dell’acqua, Altrimenti si

Ripiano del corpo mobile:

Quando bisogna ampliare la distanza

tra due ripiani, il ripiano del corpo

mobile consente di spostare il ripiano

in vetro verso l'alto e verso il basso

senza rimuoverlo. Per spostare il

ripiano del corpo verso il basso,

tirarlo verso di sé in modo equilibrato

tenendolo con entrambe le mani (1);

quando il ripiano in vetro raggiunge la

posizione più anteriore, si sposta verso

il basso mediante la superficie inclinata

(2). Per spostare il ripiano verso l'alto,

di nuovo tenere con entrambe le

mani in modo equilibrato, spostarlo

verso l'alto sulla superficie inclinata e

spingere il ripiano in vetro per inserirlo

nell'alloggiamento alla fine della

superficie inclinata. Assicurarsi che il

ripiano del corpo mobile sia sempre

parallelo al pavimento; altrimenti gli

oggetti sul ripiano possono cadere.

Quando è necessario spostare il

ripiano del corpo verso l'alto o verso il

basso, rimuovere gli oggetti dal ripiano

6 Manutenzione e pulizia

A Non usare mai gasolio, benzene o

sostanze simili per scopi di pulizia.

B È consigliato scollegare l’apparecchio

prima della pulizia.

B Non utilizzare mai attrezzi appuntiti o

sostanze abrasive, saponi, detergenti

per la casa o cere per la pulizia.

C Utilizzare acqua tiepida per pulire

l'alloggiamento del frigorifero e

C Utilizzare un panno umido intriso

di una soluzione composta da un

cucchiaino di bicarbonato di soda e

da circa mezzo litro di acqua e pulire

l'interno, quindi asciugare.

B Assicurarsi che l'acqua non penetri

nel quadro di comando della

B Se il frigorifero non viene usato per un

lungo periodo di tempo, scollegare il

cavo di alimentazione, rimuovere tutti

gli alimenti dal suo interno, pulirlo e

lasciare lo sportello aperto.

C Controllare le guarnizioni della porta

periodicamente per garantire che

siano pulite e che non siano presenti

A Per rimuovere il vassoio dello

sportello, rimuovere tutto il contenuto

e spingere semplicemente il vassoio

A Non utilizzare mai agenti di pulizia

o acqua contenente cloro per pulire

le superfici esterne e le parti rivestiti

in cromo dell’apparecchio. Il cloro

provoca corrosione su tali superfici di

Protezione delle superfici di

C Non inserire oli liquidi o piatti cotti in

olio nel frigorifero se in contenitori

non sigillati poiché questi possono

danneggiare le superfici in plastica

del frigorifero. In caso di fuoriuscita di

olio sulle superfici in plastica, pulire e

asciugare le parti della superfici con

7 Soluzioni consigliate per i problemi

Prima di chiamare il servizio assistenza, rivedere la lista precedente. Si

risparmierà tempo e denaro. Questa lista comprende frequenti reclami che non

derivano da difetti di lavorazione o dai materiali utilizzati. Alcune delle funzioni

descritte qui potrebbero non esistere nel proprio prodotto.

Il frigorifero non funziona.

• Il frigorifero è correttamente collegato alla corrente? Inserire la spina nella presa a

• Il fusibile della presa a cui è collegato il frigorifero è funzionante o il fusibile

principale è saltato? Controllare il fusibile.

Condensa sulla parete laterale dello scomparto frigo (MULTIZONE, COOL CONTROL e FLEXI ZONE).

• Ambiente in condizioni molto fredde. Apertura e chiusura frequente della porta

Ambiente in condizioni molto umide Conservazione del cibo contenente liquidi

in contenitori aperti. Porta lasciata aperta. Portare il termostato a temperatura

• Diminuire il tempo di apertura della porta o aprirla meno frequentemente.

• Coprire il cibo contenuto in contenitori aperti con materiale adatto.

• Asciugare la condensa con un panno asciutto e controllare se continua.

Il compressore non funziona

• La protezione termica del compressore è inattiva in caso di mancanza di

corrente o di mancato collegamento alla presa, se il sistema refrigerante non è

ancora stato regolato. Il frigorifero comincerà a funzionare dopo circa 6 minuti. .

Chiamare il servizio assistenza se il frigorifero non inizia a funzionare al termine di

• Il frigorifero è nel ciclo di sbrinamento. Si tratta di una cosa per un frigorifero

con sbrinamento completamente automatico. Il ciclo di sbrinamento si verifica

• L'elettrodomestico non è collegato alla presa. Accertarsi che la spina sia inserita

in modo corretto nella presa.

• Le regolazioni di temperatura sono eseguite correttamente?

• Potrebbe esserci un'assenza di corrente.

Il freezer funziona frequentemente o per lunghi periodi.IT

• Il nuovo frigorifero è più grande del precedente. Ciò è abbastanza normale. I

grandi frigoriferi lavorano per lunghi periodi di tempo.

• La temperatura ambiente può essere alta. Ciò è abbastanza normale.

• Il frigorifero è stato collegato alla presa di recente o è stato riempito di cibo. Lo

sbrinamento completo del frigorifero può durare un paio d’ore.

• Grandi quantità di cibo caldo sono state recentemente inserite. I cibi caldi

devono essere raffreddati fino alla temperatura ambiente prima di essere riposti

• La porta del freezer rimane aperta per un lungo periodo o le porte sono

state aperte di frequente. L’aria tiepida entrata nel frigorifero ne provoca il

funzionamento per un periodo più lungo. Aprire le porte meno frequentemente.

• La porta del frigorifero o del freezer è stata lasciata aperta. La/e porta/e non si

• Il frigo è regolato a temperatura molto bassa. Regolare la temperatura del

frigorifero ad un livello più alto e attendere fino a che la stessa sia acquisita.

• La chiusura della porta del frigorifero o del freezer può essere usurata, rotta o

non inserita in modo appropriato. Pulire o sostituire la guarnizione. Guarnizioni

rotte o danneggiate provocano il funzionamento del frigo per periodi più lunghi

per mantenere la temperatura corrente.

La temperatura ambiente è molto bassa mentre la temperatura del frigorifero è

• Il frigo è regolato a temperatura molto bassa. Regolare la temperatura ad un

livello più alto e controllare.

La temperatura ambiente è molto bassa mentre la temperatura del freezer è

• Il frigorifero potrebbe essere stato regolato a temperatura molto bassa. Regolare

la temperatura ad un livello più alto e controllare.

Il cibo che è nei cassetti dello scomparto frigo si sta congelando.

• Il frigorifero potrebbe essere stato regolato a temperatura molto bassa. Regolare

la temperatura ad un livello più alto e controllare.

La temperatura del frigo o freezer è molto alta.

• Il frigorifero potrebbe essere stato regolato a temperatura molto alta. La

regolazione del frigorifero provoca effetti sulla temperatura del freezer. Cambiare

la temperatura di frigo o freezer fino a che essa non raggiunge un livello

• La porta del freezer rimane aperta per un lungo periodo o le porte sono state

aperte di frequente; aprire con minore frequenza.

• La porta potrebbe essere rimasta aperta; chiudere la porta completamente.

• Grandi quantità di cibo caldo sono state recentemente inserite. Attendere fino a

che il frigorifero o freezer non raggiungono la temperatura desiderata.

• Il frigorifero è stato collegato alla presa di recente. Lo sbrinamento completo del

frigorifero ha bisogno di tempo.IT

Il rumore aumenta quando il frigorifero sta lavorando.

• La performance operativa del frigorifero può cambiare secondo i cambiamenti

della temperatura ambiente. Si tratta di una cosa normale e non di un guasto.

Vibrazioni o rumore.

• Il pavimento non è orizzontale o è debole. Il frigorifero ondeggia quando si sposta

lentamente. Accertarsi che il pavimento sia in piano e forte abbastanza da

sopportare il frigorifero.

• Il rumore potrebbe essere provocato dagli oggetti nel frigorifero. Bisogna

rimuovere gli oggetti sopra al frigorifero.

Ci sono rumori che provengono dal frigorifero come gocciolamenti o spruzzo di

• Il flusso di liquido e gas si verifica secondo i principi operativi del frigorifero. Si

tratta di una cosa normale e non di un guasto.

C’è un rumore come vento che soffia.

• Le ventole sono usate per raffreddare il frigorifero. Si tratta di una cosa normale e

Condensa sulla parete interna del frigorifero.

• Il clima caldo/umido aumenta il ghiaccio e la condensa. Si tratta di una cosa

normale e non di un guasto.

• Le porte potrebbero essere state lasciate aperte; assicurarsi che sono

completamente chiuse.

• La porta del freezer rimane aperta per un lungo periodo o le porte sono state

aperte di frequente; aprire con minore frequenza.

Umidità al di fuori del frigorifero o tra le porte.

• Potrebbe esserci umidità nell'aria; questo è normale nei climi umidi. Al diminuire

dell’umidità, la condensa scompare.

Odore cattivo dentro al frigorifero.

• L’interno del frigorifero deve essere pulito. Pulire l’interno con una spugna, acqua

tiepida o carbonata.

• Alcuni contenitori o alcuni materiali per la confezione possono provocare odori.

Usare contenitori diversi o marche diverse.

La porta non è chiusa.

• Il cibo impedisce la chiusura della porta. Sostituire le confezioni che ostruiscono

• Il frigorifero non è completamente verticale sul pavimento e rotola quando è

spostato leggermente. Regolare le viti di elevazione.

• Il pavimento non è orizzontale o forte. Accertarsi che il pavimento sia in piano,

forte e in grado di sopportare il frigorifero.

Gli scomparti frutta e verdura sono bloccati.

• Il cibo potrebbe toccare il tetto del cassetto. Risistemare il cibo nel cassetto.Por favor, leia primeiro este manual!
