MANUALE UTENTE HS 1200 Amplicom

Cuffie radio con amplificatore

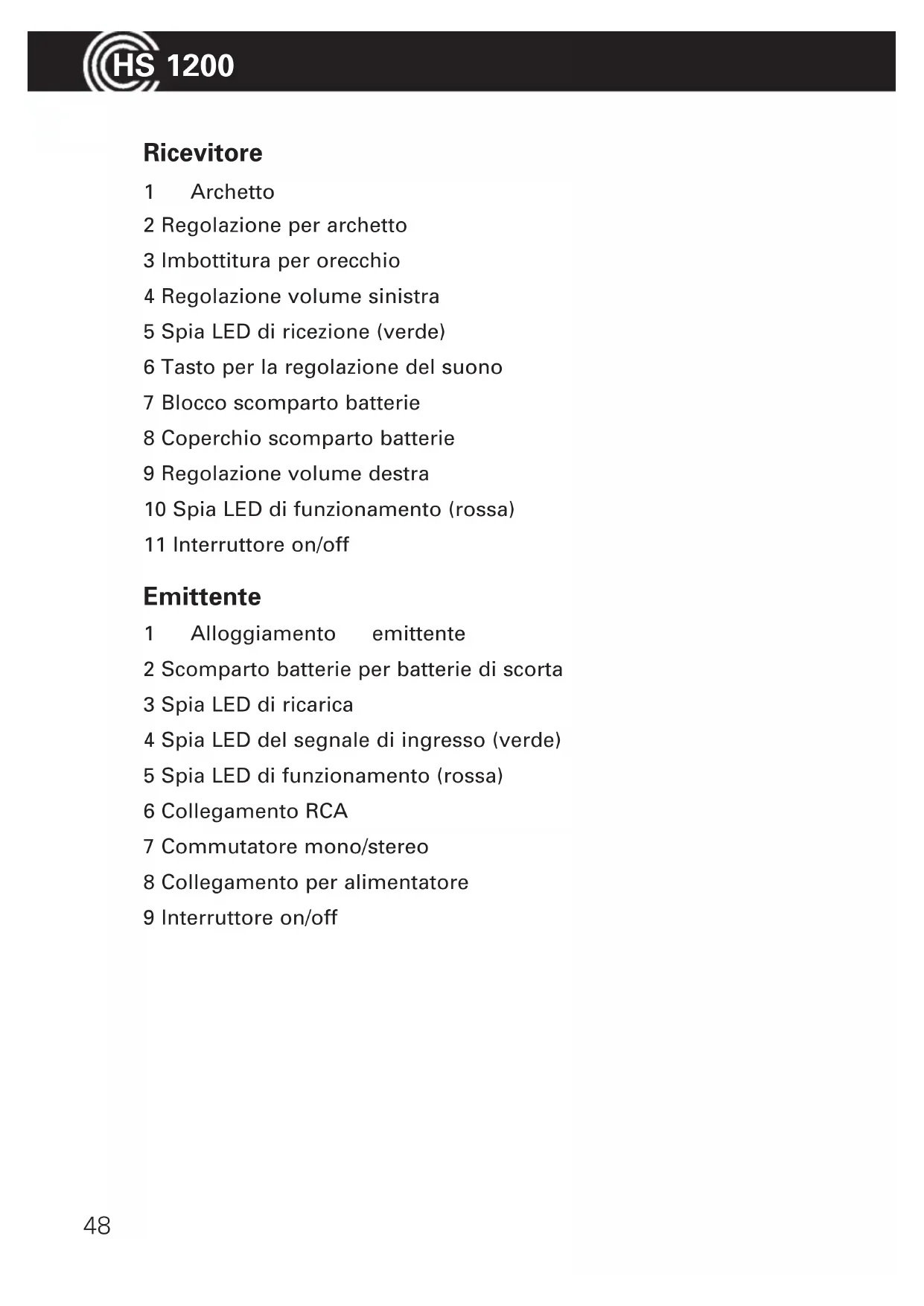

Questa pagina apribile Le mostra un riepilogo di tutto il Suo HS 1200.

1 Archetto
2 Regolazione per archetto
3 Imbottitura per orecchio
4 Regolazione volume sinistra
5 Spia LED di ricezione (verde)
6 Tasto per la regolazione del suono
7 Blocco scomparto batterie
8 Coperchio scomparto batterie
9 Regolazione volume destra
10 Spia LED di funzionamento (rossa)
11 Interruttore on/off

Emittente

1 Alloggiamento emittente
2 Scomparto batterie per batterie di scorta
3 Spia LED di ricarica
4 Spia LED del segnale di ingresso (verde)
5 Spia LED di funzionamento (rossa)
6 Collegamento RCA
7 Commutatore mono/stereo
8 Collegamento per alimentatore
9 Interruttore on/off

Mettere in funzione HS 1200

Mettere in funzione HS 1200

Contenuto del pacchetto

• 1 Ricevitore (cuffie)
- 1 emittente
• 1 adattatore per un emittente
• 4 batterie ricaricabili per il ricevitore (NiMH, AAA)
• 1 cavo audio (RCA / connettore jack da 3,5 mm)
• 1 adattatore (RCA) su connettore jack da 3,5 mm
• 1 manuale d'istruzioni

Importante: Legga innanzitutto le istruzioni di sicurezza a pagina 58, prima di mettere in funzione l'apparecchio.

Collegare l'emittente

1 Colleghi la presa dell'adattatore con la scatola di collegamento sul retro dell'emittente.
2 Inserisca l'adattatore in una presa.
3 Colleghi l'emittente con la Sua fonte di tono desiderata.
Nella confezione sono presenti il cavo audio e l'adattatore per le diverse possibilità di collegamento (televisore, impianto stereo, lettore MP3 o iPod, ecc.).
4 Mettere il commutatore mono/stereo, sulla parte posteriore dell'emittente, nella posizione desiderata.
5 Accendere l'emittente con l'interruttore on/off. La spia LED rossa di funzionamento si illumina.
6 La spia del segnale d'ingresso lampeggia non appena è presente la ten- sione di rete e rimane costantemente illuminata al rilevamento del seg- nale di una sorgente sonora.

Per risparmiare energia, l'emittente si spegne automaticamente se per circa 5 minuti non viene rilevato alcun segnale dalla sorgente audio o qualora il livello del segnale sia troppo basso.

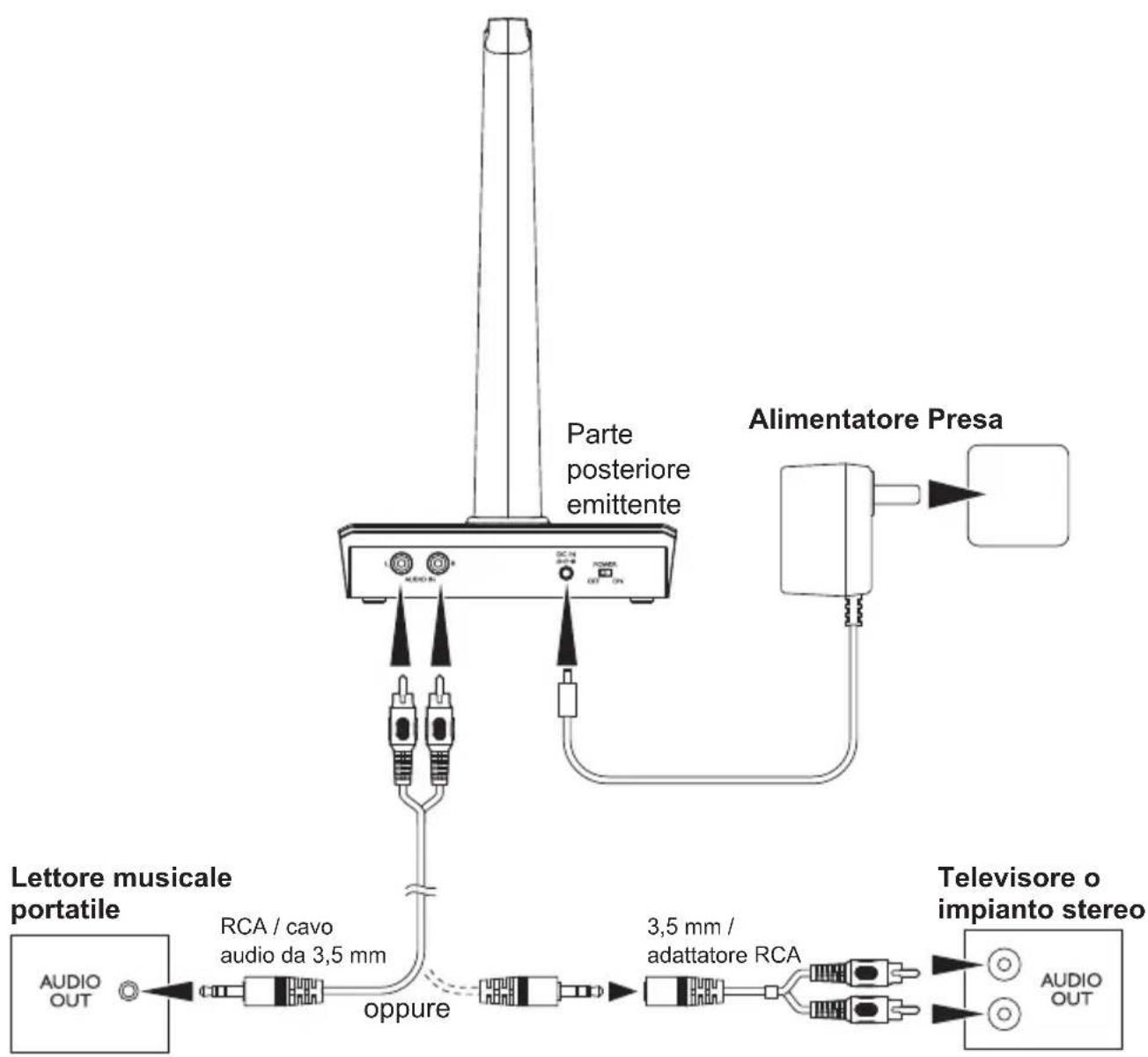

Esempio di collegamento

Mettere in funzione il ricevitore

Caricare la batteria e inserirla

1 Aprire lo scomparto di carica sull'emittente e inserire 2 batterie ricaricabili. Prestare attenzione alla corretta polarità (etichettatura nello scomparto batterie). La spia di carica è illuminata di rosso mentre le batterie sono sotto carica (circa 5 ore) A batterie completamente cariche, la spia di carica si illumina di verde.

2 Togliere ora le batterie completamente cariche dallo scomparto di carica dell'emittente e inserirle nel ricevitore. Aprire lo scomparto batterie sbloccandolo e inserire le batterie cariche. Prestare attenzione alla corretta polarità (etichettatura nello scomparto batterie). Richiudere lo scomparto batterie.

• Prima di utilizzare l'apparecchio per la prima volta, caricare le batterie nello scomparto di carica dell'emittente e inserirle poi, completamente cariche, nel ricevitore.
• Caricare le batterie di scorta nello scomparto di carica dell'emittente per avere sempre delle batterie cariche a portata di mano.
• Le batterie completamente cariche consentono una durata di funzionamento fino a 8 ore.
• Per risparmiare la capacità della batteria, il ricevitore si spegne automaticamente se per 5 minuti circa non riceve nessun segnale dall'emittente o se il livello acustico del segnale è troppo basso. Non appena il segnale raggiunge nuovamente la potenza necessaria, il ricevitore si riaccende automaticamente.

Uso

Uso

Un volume forte danneggia l'udito!

Su questa cornetta si può impostare un volume più alto rispetto agli apparecchi tradizionali. Le persone con udito sano e i bambini potrebbero subire danni all'udito.

- Prima di alzare la cornetta imposti un volume più basso.

- Non si esponga continuamente al volume alto.

1 Accendere l'apparecchio che è stato collegato all'emittente. La spia LED verde del segnale d'ingresso sull'emittente si illumina.

2 Spingere l'interruttore di accensione/spegnimento sulle cuffie in posizione "ON". La spia LED verde di ricezione lampeggia. L'illuminazione diventa fissa se viene ricevuto il segnale dall'emittente.

3 Impostare un volume basso e indossare le cuffie.

4 Modificare eventualmente la regolazione del suono secondo le proprie esigenze (standard, alti amplificati, alti e bassi amplificati, bassi amplificati). Per farlo, premere ripetutamente il tasto per la regolazione del suono. Ogni impostazione è accompagnata da uno o più bip sonori:

1 bip breve: alti e bassi amplificati

2 bip brevi: alti amplificati

3 bip brevi: bassi amplificati

1 bip lungo: regolazione standard

5 Regolare eventualmente il bilanciamento (destra/sinistra) con il regolatore di volume destro e sinistro in modo tale che il segnale venga udito con la medesima intensità su entrambi i lati.

Avvertenza: Qualora le batterie siano quasi scariche si udirà un bip breve a intervalli di un minuto nel ricevitore e la spia LED rossa di funzionamento sulle cuffie lampeggerà lentamente. Dopo circa 4 minuti si sentirà un bip doppio e le cuffie si spegneranno automaticamente.

Sostituire le batterie vuote nelle cuffie con quelle cariche di scorta.

Ricerca errori

Nessun tono

- Controlli il collegamento corretto dell'emittente alla rete elettrica (adattatore presa – collegamento con l'emittente).

- Controlli l'interruttore della cuffia (posizione ON).

- È probabile che le batterie nelle cuffie siano scariche. Sostituire le batterie con quelle (cariche) di scorta.

- Controlli se l'apparecchio dal quale desidera sentire il tono (radio, televisore, ecc.) è veramente acceso e se attualmente è veramente impostato un'emittente/un canale che trasmette il tono.

- Se riprende il segnale del tono per l'emittente da un collegamento cuffia sulla radio / sul lettore CD ecc., La preghiamo di controllare se questa uscita viene comandata per mezzo di un regolatore del volume. Eventualmente aumenti questo volume di partenza.

- Il volume impostato sulla cuffia è troppo basso. Imposti un volume più alto.

- Qualora i suddetti passaggi non apportino alcun miglioramento si è pre- gati di consultare il punto "Il collegamento radio fra emittente e ricevitore è difettoso".

Rumori di interferenza

- È probabile che le batterie nelle cuffie siano scariche. Sostituire le batterie con quelle (cariche) di scorta.

- Probabilmente la distanza tra la cuffia e l'emittente è troppo grande. Provi se la quali migliora se si trova più vicina/o all'emittente.

- Se riprende il segnale del tono per l'emittente da un collegamento cuffia sulla radio / sul lettore CD ecc., La preghiamo di controllare se questa uscita viene comandata attraverso un regolatore del volume. Eventualmente aumenti il volume di partenza.

Il collegamento radio fra emittente e ricevitore è difettoso

In alcuni casi può succedere che degli influssi esterni provochino l'interruzione del collegamento radio fra emittente e ricevitore. In tal caso è possibile ricollegare manualmente il ricevitore all'emittente.

1 Spegnere l'emittente (OFF).
2 Accendere il ricevitore (cuffie) (ON). Premere il tasto per la regolazione del suono per circa 5 s, finché la spia LED del segnale d'ingresso non lampeggi.

3 Appendere le cuffie all'emittente e accendere l'emittente (ON). La spia LED verde del segnale d'ingresso lampeggia.

4 Dopo pochi secondi si sente un bip breve e il collegamento fra emittente e ricevitore è ristabilito.

Appendice

Appendice

Istruzioni di sicurezza

Legga queste istruzioni d'uso con attenzione e Le conservi per bene.

Uso corretto

Questo apparecchio è stato sviluppato per trasmettere segnali acustici di un televisore o impianto HiFi dalla trasmittente a un ricevitore via luce infrarossa senza cavi. Ogni altro tipo d'uso non è corretto.

Modifiche o ristrutturazioni autonome non sono ammesse. Non apra in nessun caso l'apparecchio e non faccia tentativi propri di riparazione.

Luogo di posizionamento e informazioni di sicurezza

• Eviti sollecitazioni da fumo, polvere, urti, sostanze chimiche, umidità, calore o insolazione diretta.
• Visto che i mobili di oggi sono coperti di strati variegati di lacca e materiali sintetici e vengono trattati con diversi mezzi di cura, non si può escludere che alcune di queste sostanze intacchino o immorbidiscano i piedini di plastica dell'apparecchio. I piedini dell'apparecchio modificati in questo modo possono lasciare tracce spiacevoli sulla superficie dei mobili. Per questo per il Suo apparecchio La preghiamo di usare un sottofondo anti-sdrucciolo.
• Il ricevitore è in grado di riprodurre volumi altissimi. Impostare, quindi, il volume sempre sul minimo prima di mettere le cuffie, soprattutto se l'apparecchio viene utilizzato da più persone.

Pericoli dovuti all'elettricità

- Proteggere gli apparecchi da gocce o spruzzi d'acqua. Non mettere mai recipienti colmi di liquidi, come p.es. vasi, sugli apparecchi o nelle loro vicinanze. Il recipiente può rovesciarsi e il liquido pregiudicare la sicurezza elettrica.

• Non mettere in funzione gli apparecchi e l'alimentatore all'aperto o in locali con umidità elevata.

- Collegare l'apparecchio solo ad una presa installata in modo regolamentare la cui tensione di rete coincida con quella indicata sull'alimentatore.

- Estrarre l'alimentatore dalla presa:

• in caso di temporale
• prima di pulire l'apparecchio ad essa collegato
• qualora sopravvengano delle anomalie durante il funzionamento

• se l'apparecchio non viene utilizzato per un lungo lasso di tempo.
  Estrarre sempre afferrando l'alimentatore, non il cavo di collegamento.

• Non aprire o rimuovere in alcun caso parti degli involucri. All'interno degli involucri si trovano componenti conduttori di corrente che, se toccati, possono provocare uno shock elettrico.

• Non inserire alcun oggetto nelle fessure dell'apparecchio. Potrebbero andare a toccare dei componenti conduttori di corrente.
• I cavi di collegamento non devono essere piegati o schiacciati. Tenere lontani i cavi di collegamento da superficie molto calde e bordi taglienti.
• Verificare regolarmente che gli apparecchi e l'alimentatore non siano danneggiati. Non mettere in funzionamento alcun apparecchio qualora uno dei suoi componenti, l'alimentatore o il cavo di collegamento presentino danni visibili o qualora un apparecchio sia caduto.

Utenti con pacemaker

Se porta un pacemaker, dovrebbe consultare il Suo medico prima di utilizza-re questo prodotto. L'apparecchio deve essere spento immediatamente se percepisce qualsiasi tipo di limitazione o lo supponga.

Adattatore

Attenzione: Utilizzi solo l'adattatore fornito visto che altri adattatori potrebbero danneggiare la trasmittente. Non deve bloccare l'accesso all'adattatore per mezzo di mobili o altri oggetti.

Durante il funzionamento faccia attenzione alle condizioni perfette del cavo e della presa. Cavi curvati o sfregati sono pericolosissimi!

L'adattatore contenuto nel volume di consegna corrisponde ai requisiti del design ecologico dell'UE per i prodotti a funzionamento elettrico (direttiva

• Energiesparend

• Economisant

fénergie

• A risparmio di

energia

• Energy efficient

CEE 32 del 2005). Il consumo energetico per questo è

notevolmente ridotto sia in condizioni di funzionamento che di disponibilità rispetto agli adattatori di modelli più vecchi.

Batterie

Attenzione: Non getti le batterie ricaricabili o le batterie nel fuoco. Utilizzi esclusivamente le batterie ricaricabili previste per l'apparecchio! Faccia attenzione alla polarità corretta!

Smaltimento

Se desidera smaltire il Suo apparecchio, lo porti al punto di raccolta del Suo gestore comunale di smaltimento (ad es. punto di raccolta di materiali di valore). Secondo la legge delle apparecchiature elettriche e elettroniche i proprietari di apparecchi usati hanno l'obbligo legale di smaltire separatamente le apparecchiature elettriche e elettroniche usate. Il simbolo qui a lato indica che l'apparecchio non deve assolutamente essere smaltito nei rifiuti domestici!

Pericolo per la salute e l'ambiente causato da accumulatori e

batterie! Non aprire, danneggiare, ingerire o emettere nell'ambiente in nessun caso accumulatori e batterie. Potrebbero contenere metalli pesanti velenosi e dannosi per l'ambiente. Ha un obbligo per legge di smaltire in modo sicuro accumulatori e batterie presso rivenditori di batterie e presso punti di raccolta competenti che mettono a disposizione i rispettivi contenitori. Lo smaltimento è a titolo gratuito.

I simboli a lati indicano che gli accumulatori e le batterie non devono assolutamente essere gettate nei rifiuti domestici e che devono essere consegnati presso i punti di raccolta addetti allo smaltimento.

I materiali d'imballaggio deve smaltirli secondo le prescrizioni locali.

Se dovessero esserci dei problemi

Se dovesse avere dei problemi con il Suo apparecchio, controlli prima gli avvisi a pagina 55. In caso di problemi tecnici rivolgersi alla nostra Service Hotline. Il numero telefonico è reperibile sul nostro sito Internet

www.amplicomms.com

In caso di reclami entro il periodo di garanzia, rivolgersi al rivenditore autorizzato. Il periodo di garanzia ricopre 2 anni.

Dichiarazione di conformità

Quest'apparecchio corrisponde ai requisiti della direttiva UE:

Direttiva UE 1999 / 5 riguardante gli impianti radio e le installazioni di telecomunicazione e il riconoscimento reciproco della loro conformità.

La conformità con la direttiva sopra citata viene confermata con il simbolo CE sull'apparecchio. La dichiarazione di conformità completa la puo scaricare gratuitamente dal nostro sito web allo www.amplicomms.com

Manutenzione

• Pulisca la superficie dell'apparecchio sempre con una pezza morbida e priva di peluzzi.
  • Non utilizzi mai detergenti e solventi.

Dati tecnici

Trasmissione GFSK Stereo

Frequenza 2,4 GHz digitale

Portata fino a 30 m (in condizioni ideali)

Ambito di frequenza 70 Hz - 16 kHz

Fattore di vibrazione 0,5 %

Segnale/distanza brusio 75 dB

Approvvigionamento elettrico Adattatore, output: 5 VDC, 550 mA (trasmittente)

Approvvigionamento elettrico Batterie ricaricabili 1,2 V, 700 mA, (ricevitore) NiMH,

Durata di funzionamento Con batterie cariche fino a 8 ore

Durata di ricarica Per batterie scariche circa 5 ore

Peso Trasmittente: ca. 195 g

Ricevitore: ca. 265 g

Garanzia

Gli apparecchi di AMPLICOMMS vengono prodotti e controllati secondo le procedure di produzione più innovative. L'uso di materiali selezionati con attenzione e di tecnologie altamente sviluppate garantisce un funzionamento privo di disturbi e un ciclo di vita lungo.

La garanzia non si applica alle batterie ricaricabili, gli accumulatori o i pacchetti di batterie impiegate nei prodotti. La durata di garanzia ammonta a 24 mesi a partire dalla data d'acquisto.

All'interno del periodo di garanzia tutte le carenze riconducibili a errori di materiale o di produzione vengono eliminate gratuitamente. Il diritto di garanzia si estingue dopo interventi del compratore o di terzi. Danni causati da uso o maneggio scorretti, posizionamento o conservazione errati, collegamenti scorretti o installazione errata, forza maggiore o altri influssi esterni non sono contenuti nella prestazione di garanzia.

Ci riserviamo il diritto di riparare o sostituire parti difettose in caso di reclami e/o di mettere a disposizione un apparecchio sostitutivo. Parti o apparecchi sostituiti diventano di nostra proprietà.

Diritti di risarcimento danni sono esclusi almeno che al produttore non si dimostri di aver agito con premeditazione e grave negligenza.

Se il Suo apparecchio dovesse evidenziare un difetto durante il periodo di garanzia, La preghiamo di rivolgersi al negozio in cui ha acquistato il Suo apparecchio AMPLICOMMS, presentando il Suo scontrino di acquisto. Tutti i diritti di garanzia secondo queste normative sono da far valere esclusivamente presso il rivenditore specializzato.

Due anni dopo l'acquisto dei prodotti non si possono più far valere diritti di garanzia.
