BEDIENUNGSANLEITUNG HS 1200 Amplicom

Funk-Kopfhörer mit Verstärker

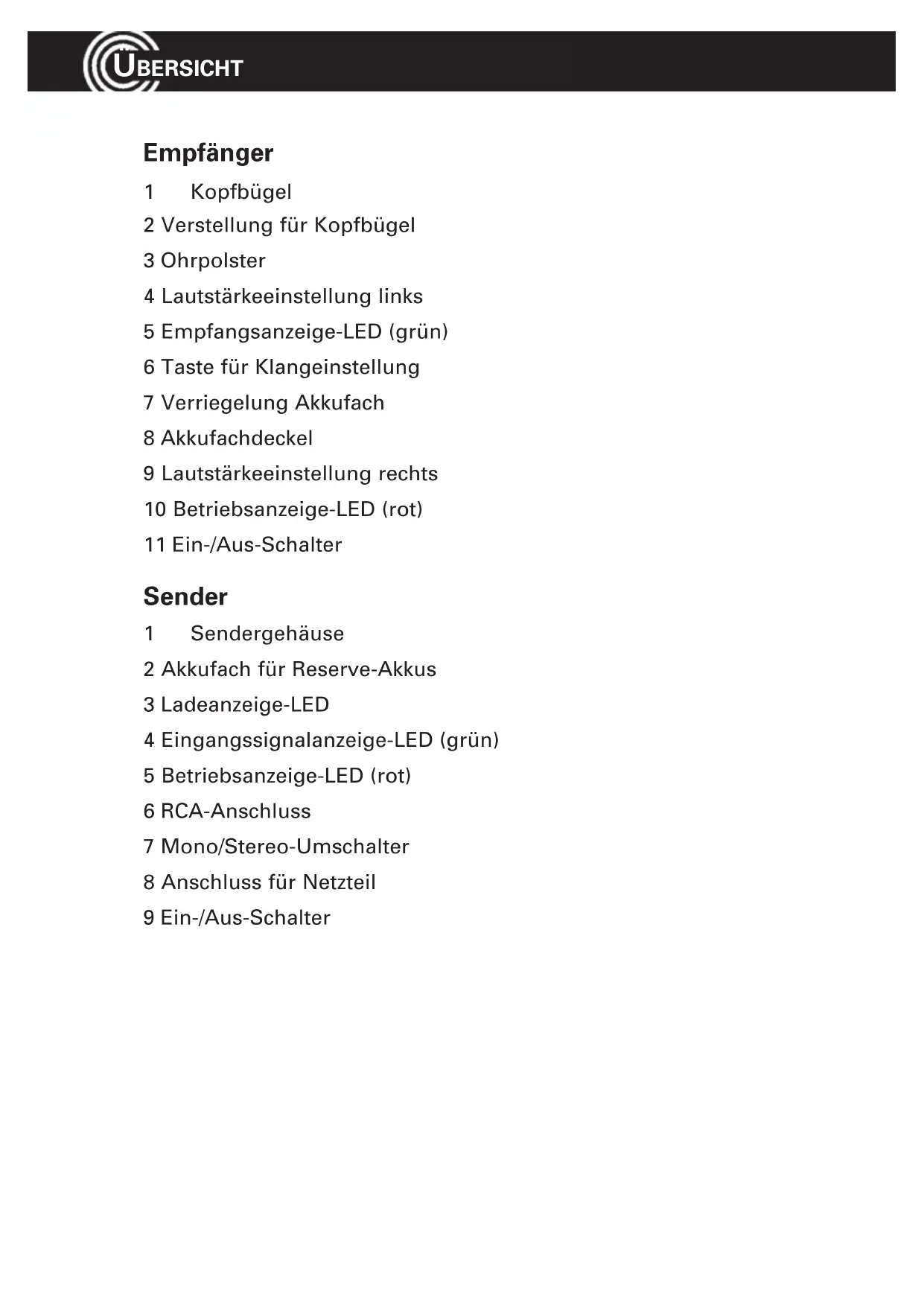

Diese Ausklappseite zeigt Ihnen eine Übersicht über Ihr HS 1200.

1 Kopfbügel
2 Verstellung für Kopfbügel
3 Ohrpolster
4 Lautstärkeeinstellung links
5 Empfangsanzeige-LED (grün)
6 Taste für Klangeinstellung
7 Verriegelung Akkufach
8 Akkufachdeckel
9 Lautstärkeeinstellung rechts
10 Betriebsanzeige-LED (rot)
11 Ein-/Aus-Schalter

Sender

1 Sendergehäuse
2 Akkufach für Reserve-Akkus
3 Ladeanzeige-LED
4 Eingangssignalanzeige-LED (grün)
5 Betriebsanzeige-LED (rot)
6 RCA-Anschluss
7 Mono/Stereo-Umschalter
8 Anschluss für Netzteil
9 Ein-/Aus-Schalter

HS 1200 in Betrieb nehmen

HS 1200 in Betrieb nehmen

Verpackungsinhalt

• 1 Empfänger (Kopfhörer)
- 1 Sender
• 1 Netzteil für den Sender
• 4 Akkus für den Empfänger (NiMH, AAA)
• 1 Audiokabel (RCA / 3,5 mm Klinkenstecker)
• 1 Adapter (RCA) auf 3,5 mm Klinkenstecker
• 1 Bedienungsanleitung

Wichtig: Lesen Sie bitte zuerst die Sicherheitshinweise auf Seite 10, bevor Sie das Gerät in Betrieb nehmen.

Sender anschließen

1 Verbinden Sie den Stecker des Netzteils mit der Anschlussbuchse an der Rückseite des Senders.
2 Stecken Sie das Netzteil in eine Steckdose.
3 Verbinden Sie den Sender mit Ihrer gewünschten Tonquelle.
Für die unterschiedlichen Anschlussmöglichkeiten (Fernsehgerät, Stereo-Anlage, MP3-Spieler oder iPod etc.) sind im Lieferumfang das Audiokabel und der Adapter vorhanden.
4 Stellen Sie den Mono/Stereo-Schalter auf der Rückseite des Senders in die gewünschte Position.
5 Schalten Sie den Sender mit dem Ein/Aus-Schalter ein. Die rote Betriebsanzeige-LED leuchtet.
6 Die grüne Eingangssignalanzeige blinkt, sobald die Netzspannung vorhanden ist und leuchtet konstant, wenn das Signal einer Tonquelle erkannt wurde.

Um Energie zu sparen wird der Sender automatisch ausgeschaltet, wenn für ca. 5 Minuten kein Signal von der Audio-Quelle erkannt wird oder der Signalpegel zu niedrig ist.

Anschlussbeispiel

Empfänger in Betrieb nehmen

Akkus laden und einlegen

1 Öffnen Sie das Ladefach am Sender und legen Sie 2 Akkus ein. Achten Sie auf die richtige Polung (Kennzeichnung im Akku-fach). Die Ladeanzeige leuchtet rot während die Akkus geladen werden (ca. 5 Stunden). Sind die Akkus voll geladen, leuchtet die Ladeanzeige grün.

2 Nehmen Sie nun die voll geladenen Akkus aus dem Ladefach des Senders und setzen Sie sie in den Empfänger ein. Öffnen Sie das Akkufach, indem Sie die Verriegelung lösen, und legen Sie die voll geladenen Akkus ein. Achten Sie auf die richtige Polung (Kennzeichnung im Akkufach).

Schließen Sie das Akkufach wieder.

• Laden Sie vor der ersten Inbetriebnahme die Akkus im Ladefach des Senders und setzen Sie die voll geladenen Akkus dann in den Empfänger.
• Laden Sie die Reserveakkus im Ladefach des Senders, um jederzeit voll geladene Akkus zur Hand zu haben.
  • Voll geladene Akkus ermöglichen eine Betriebszeit von bis zu 8 Stunden.
• Um Akkukapazität zu sparen wird der Empfänger automatisch ausgeschaltet, wenn für ca. 5 Minuten kein Signal vom Sender empfangen wird oder der Signalpegel zu niedrig ist. Sobald das Signal wieder die notwendige Stärke erreicht hat, schaltet sich der Empfänger automatisch wieder ein.

Bedienung

Bedienung

Lautes Hören schädigt das Gehör!

An diesem Hörer kann eine höhere Lautstärke eingestellt werden als bei herkömmlichen Geräten. Bei Personen mit gesundem Gehör und bei Kindern kann dies zu Hörschäden führen.

- Stellen Sie vor dem Aufsetzen eine niedrige Lautstärke am Hörer ein.

- Setzen Sie sich nicht ständig hoher Lautstärke aus.

1 Schalten Sie das Gerät, das Sie mit dem Sender verbunden haben, ein. Die grüne Eingangssignalanzeige-LED am Sender leuchtet.
2 Schieben Sie den Ein-/Ausschalter am Kopfhörer in die Position „ON“. Die grüne Empfangsanzeige-LED blinkt. Sie leuchtet ständig, wenn das Signal vom Sender empfangen wird.
3 Stellen Sie eine geringe Lautstärke ein und setzen Sie den Kopfhörer auf.
4 Ändern Sie ggf. die Klangeinstellung nach Ihren Bedürfnissen (Standard, Höhen verstärkt, Höhen und Bässe verstärkt, Bässe verstärkt). Drücken Sie hierzu wiederholt die Taste für die Klangeinstellung. Jede Einstellung wird von einem oder mehreren Pieptönen begleitet:

1 x kurzer Piepton: Höhen und Bässe verstärkt
2 x kurzer Piepton: Höhen verstärkt
3 x kurzer Piepton: Bässe verstärkt
1 x langer Piepton: Standardeinstellung.

5 Stellen Sie ggf. mit dem rechten und linken Lautstärkeregler die Balance (rechts/links) ein, so dass Sie das Signal auf beiden Seiten gleich laut hören.

Hinweis: Wenn die Akkus fast leer sind, hören Sie einen kurzen Piepton im Minutenabstand im Hörer und die rote Betriebsanzeige-LED am Kopfhörer blinkt langsam. Nach ca. 4 Minuten hören Sie einen Doppel-Piepton und der Kopfhörer wird automatisch abgeschaltet.

Tauschen Sie die leeren Akkus im Kopfhörer gegen die voll geladenen Reserveakkus aus.

Fehlersuche

Kein Ton

- Überprüfen Sie den korrekten Anschluss des Senders an das Stromnetz (Netzteil - Anschluss am Sender).

- Kontrollieren Sie den Schalter am Kopfhörer (Stellung ON).

- Möglicherweise sind die Akkus im Kopfhörer entladen. Tauschen Sie die Akkus gegen die (geladenen) Reserveakkus aus.

- Prüfen Sie, ob das Gerät, von dem Sie den Ton hören wollen (Radio, Fernsehgerät etc.), eingeschaltet ist und gegenwärtig tatsächlich ein Sender/Kanal eingestellt ist, der einen Ton sendet.

- Wenn Sie das Tonsignal für den Sender aus einem Kopfhöreranschluss am Radio/CD-Spieler etc. abnehmen, prüfen Sie bitte, ob dieser Ausgang über einen Lautstärkeregler gesteuert wird. Drehen Sie ggf. diese Ausgangs-Lautstärke höher.

- Die am Kopfhörer eingestellte Lautstärke ist zu niedrig. Stellen Sie eine höhere Lautstärke ein.

- Führen die vorgenannten Schritte zu keiner Verbesserung, sehen Sie bitte unter dem Punkt „Die Funkverbindung zwischen Sender und Empfänger ist defekt“ nach.

Störgeräusche

- Möglicherweise sind die Akkus im Kopfhörer entladen. Tauschen Sie die Akkus gegen die (geladenen) Reserveakkus aus.

- Möglicherweise ist die Entfernung des Kopfhörers zum Sender zu groß. Probieren Sie aus, ob die Qualität besser wird, wenn Sie näher am Sender sind.

- Wenn Sie das Tonsignal für den Sender aus einem Kopfhöreranschluss am Radio/CD-Spieler etc. abnehmen, prüfen Sie bitte, ob dieser Ausgang über einen Lautstärkeregler gesteuert wird. Drehen Sie ggf. diese Ausgangs-Lautstärke höher.

Die Funkverbindung zwischen Sender und Empfänger ist defekt

In einigen wenigen Fällen kann es durch äußere Einflüsse dazu kommen, dass die Funkverbindung zwischen Sender und Empfänger unterbrochen wird. In diesem Fall können Sie den Empfänger wieder manuell mit dem Sender verbinden.

1 Schalten Sie den Sender aus (OFF).
2 Schalten Sie den Empfänger (Kopfhörer) ein (ON). Drücken Sie die Taste für die Klangeinstellung für ca. 5 Sekunden, bis die grüne Empfangssignal-LED blinkt.
3 Hängen Sie den Kopfhörer auf den Sender und schalten Sie den Sender ein (ON). Die grüne Eingangssignalanzeige-LED blinkt.
4 Nach wenigen Sekunden hören Sie einen kurzen Piepton, und die Verbindung zwischen Sender und Empfänger ist wieder hergestellt.

Anhang

Anhang

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung sorgfältig durch und bewahren Sie sie gut auf.

Bestimmungsgemäße Verwendung

Dieses Gerät wurde entwickelt, um Tonsignale eines Fernsehers oder einer HiFi-Anlage vom Sender kabellos an einen Empfänger zu übertragen. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig. Öffnen Sie die Geräte in keinem Fall selbst und führen Sie keine eigenen Reparaturversuche durch.

Aufstellungsort und Sicherheitsinformationen

• Vermeiden Sie Belastungen durch Rauch, Staub, Erschütterungen, Chemikalien, Feuchtigkeit, Hitze oder direkte Sonneneinstrahlung.
• Da die heutigen Möbel mit einer unübersehbaren Vielfalt von Lacken und Kunststoffen beschichtet sind und mit unterschiedlichen Pflegemitteln behandelt werden, ist es nicht auszuschließen, dass manche dieser Stoffe die Kunststoff-Füße des Gerätes angreifen und erweichen. Die so veränderten Gerätefüße können auf der Oberfläche der Möbel unliebsame Spuren hinterlassen. Verwenden Sie daher für Ihr Gerät bitte eine rutschfeste Unterlage.
• Der Empfänger ist in der Lage, sehr hohe Lautstärken wiederzugeben. Stellen Sie daher, besonders wenn das Gerät von mehreren Personen benutzt wird, die Lautstärke immer auf ein Minimum, bevor Sie den Kopfhörer aufsetzen.

Gefahren durch Elektrizität

- Schützen Sie die Geräte vor Tropf- oder Spritzwasser. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie z. B. Vasen, auf oder in die nähere Umgebung der Geräte. Das Gefäß kann umkippen und die Flüssigkeit die

elektrische Sicherheit beeinträchtigen.

- Betreiben Sie Geräte und Netzteil nicht im Freien oder in Räumen mit hoher Luftfeuchtigkeit

- Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steck-dose an, deren Netzspannung mit der auf dem Netzteil angegebenen Spannung übereinstimmt.

• Ziehen Sie das Netzteil aus der Steckdose:

- bei Gewitter

- bevor Sie das angeschlossene Gerät reinigen

- wenn während des Betriebes Störungen auftreten

- wenn Sie das Gerät längere Zeit nicht nutzen.

Ziehen Sie dabei immer am Netzteil, nicht am Anschlusskabel.

- Öffnen bzw. entfernen Sie auf keinen Fall Teile der Gehäuse. Im Inneren der Gehäuse befinden sich spannungsführende Teile, deren Berührung einen elektrischen Schlag verursachen kann.

- Stecken Sie keine Gegenstände in Geräteöffnungen. Sie könnten spannungsführende Teile berühren.

• Die Anschlusskabel dürfen nicht geknickt oder gequetscht werden. Halten Sie die Anschlusskabel von heißen Oberflächen und scharfen Kanten fern.

- Prüfen Sie die Geräte und das Netzteil regelmäßig auf Beschädigungen. Nehmen Sie kein Gerät in Betrieb, wenn eines seiner Komponenten, das Netzteil oder das Anschlusskabel sichtbare Schäden aufweist, oder wenn ein Gerät heruntergefallen ist.

Benutzer mit Herzschrittmacher

Wenn Sie einen Herzschrittmacher tragen, sollten Sie Ihren Arzt fragen, bevor Sie dieses Produkt verwenden. Das Gerät muss sofort ausgeschaltet werden, wenn Sie irgendwelche Beeinträchtigungen spüren oder vermuten.

Netzteil

Achtung: Verwenden Sie nur das mitgelieferte Netzteil, da andere Netzteile den Sender beschädigen können. Sie dürfen den Zugang zum Netzteil nicht durch Möbel oder andere Gegenstände versperren.

Achten Sie beim Betrieb auf den einwandfreien Zustand der Kabel und Stecker. Abgeknickte oder durchgescheuerte Kabel sind lebensgefährlich!

Das Netzteil erfüllt die Ökodesign-Anforderungen der Europäischen Union (Richtlinie 2005/32/EG). Dies bedeutet, dass sowohl im Betrieb als auch im Ruhezustand der Stromverbrauch im Vergleich zu Netzteilen älterer Bauart deutlich niedriger ist.

• Energiesparend
• Economisant
l'énergie
• A risparmio di
energia
• Energy efficient

Akkus

Achtung: Werfen Sie Akkus oder Batterien nicht ins Feuer. Verwenden Sie nur die für das Gerät vorgeschriebenen Akkus! Achten Sie auf die richtige Polung!

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das nebenstehende Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!

Gefährdung von Gesundheit und Umwelt durch Akkus und Batterien!

Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen. Sie können giftige und umweltschädliche Schwermetalle enthalten.

Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel sowie bei zuständigen Sammelstellen, die entsprechende Behälter bereitstellen, sicher zu entsorgen. Die Entsorgung ist unentgeltlich. Die nebenstehenden Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen und sie über Sammelstellen der Entsorgung zugeführt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

Service-Hotline

Haben Sie Probleme mit Ihrem Gerät, kontrollieren Sie zuerst die Hinweise auf der Seite 7. Bei technischen Problemen können Sie sich an unsere Service–Hotline wenden. Die Rufnummer finden Sie auf unserer Internetseite

www.amplicomms.com

Bei Garantieansprüchen wenden Sie sich an Ihren Fachhändler.

Die Garantiezeit beträgt 2 Jahre.

Konformitätserklärung

CE

Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie:

1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformität mit der o. a. Richtlinie wird durch das CE-Zeichen auf dem Gerät bestätigt.

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.amplicomms.com

Pflegehinweise

• Reinigen Sie die Gehäuseoberflächen mit einem weichen und fusselfreien Tuch.
  • Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Technische Daten

Übertragung

GFSK

Stereo

Frequenz 2,4 GHz Digital

Reichweite bis zu 30 m (bei optimalen Bedingungen)

Frequenzbereich 70 Hz - 16 kHz

Klirrfaktor

0,5

%

Signal/Rausch-Abstand 75 dB

Stromversorgung (Sender) Netzteil, Ausgang 5 VDC, 550 mA

Stromversorgung (Empfänger) Akkus 1,2 V, 700 mA, NiMH, AAA

Betriebsdauer Mit vollen Akkus bis zu 8 Stunden

Ladezeit Für leere Akkus ca. 5 Stunden

Gewicht Kopfhörer ca. 265 g

Gewicht Sender ca. 195 g

Garantie

AMPLICOMMS - Geräte werden nach den modernsten Produktionsverfahren hergestellt und geprüft. Ausgesuchte Materialien und hoch entwickelte Technologien sorgen für einwandfreie Funktion und lange Lebensdauer. Die Garantie gilt nicht für die in den Produkten verwendeten Batterien, Akkus oder Akkupacks. Die Garantiezeit beträgt 24 Monate, gerechnet vom Tage des Kaufs.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, natürliche Abnutzung, durch falsches Aufstellen oder Aufbewahren, durch unsachgemäßen Anschluss oder Installation sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantieleistung.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern, zu ersetzen oder das Gerät auszutauschen. Ausgetauschte Teile oder ausge- tauschte Geräte gehen in unser Eigentum über. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen.

Sollte Ihr Gerät dennoch einen Defekt innerhalb der Garantiezeit aufweisen, wenden Sie sich bitte unter Vorlage Ihrer Kaufquittung ausschließlich an das Geschäft, in dem Sie Ihr AMPLICOMMS - Gerät gekauft haben. Alle Gewährleistungsansprüche nach diesen Bestimmungen sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen. Nach Ablauf von zwei Jahren nach Kauf und Übergabe unserer Produkte können Gewährleistungsrechte nicht mehr geltend gemacht werden.
