MANUALE UTENTE 3TRIX - TTRIS EQUATION

Ambito geografico da garantia da Adeo Services:

A garantia é valida no País de comprar do produits

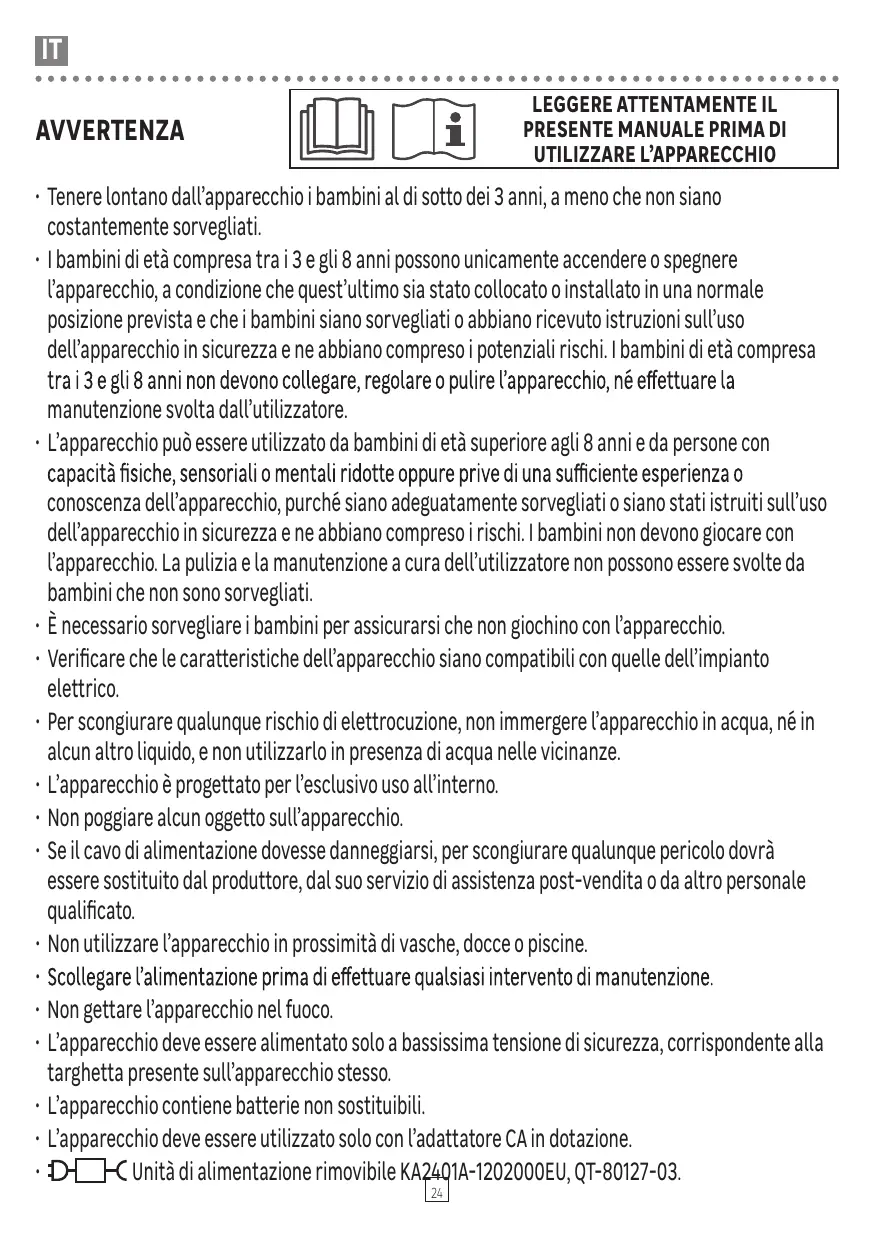

• Tenere lontano dall'apparecchio i bambini al di sotto dei 3 anni, a meno che non siano costamente sorvegliati.
• I bambini di età compresa tra i 3 e gli 8 anni possono unicamente accendere o spegnere l'apparecchio, a condizione che quest'umino sa stato collocato o installato in una normale posizione prevista e che i bambini siano sorvegliati o abbiano ricevuto istruzioni sull'uso dell'apparecchio in sicurezza e ne abbiano compreso i potenziali rischi. I bambini di età compresa tra i 3 e gli 8 anni non devono collegare, regolare o pulire l'apparecchio, né effettuare la manutenzione svolta dall'utilizzatore.
  L'apparecchio può essere utilizzato da bambini di età superioreagli 8 anni e da persona con capacità fisiche, sensoriali o mentali ridotte oppure privile di una sufficiente esperienza o conoscenza dell'apparecchio, parché siano adeguatamente sorvegliati o siano stati astruiti sull'uso dell'apparecchio in sicurezza e ne abbiano compreso i rischi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione a cura dell'utilizzatore non possono essere svolte da bambini che non sono sorvegliati.
• É necessario sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.
• Verificare che le caratteristiche dell'apparecchio siano compatibili con quale dell'impianto elettrico.
• Per scongiurare qualunque rischio di elettrocuzione, non immershere l'apparecchio in acqua, né in alcun altro liquido, e non utilizzato in presenza di acqua nelle vicinanze.
• L'apparecchio è progettato per l'esclusivo uso all'interno.
  Non poggiare alcun oggetto sull'apparecchio.
• Se il cavo di alimentazione dovesse danneggiarsi, per scongiurare qualunque pericolo dovrè essere sostituito dal produttore, dal suo servizio di assistenza post-vendita o da altri personale qualificato.
• Non utilizzato l'apparecchio in prossimità di vasche, docce o piscine.
• Scollegare l'alimentazione prima di effettuare qualsiasi intervento di manutenzione.
• Non gettare l'apparecchio nel fuoco.
• L'apparecchio deve essere alimentato solo a bassissima tensione di sicurezza, corrispondente alla targhetto presente sull'apparecchio stesso.
  L'apparecchio contiene batterie non sostituibili.
  L'apparecchio deve essere utilizzato solo con l'adattatore CA in dotazione.

• D-C Unità di alimentazione rimovibile KA2401A-1202000EU, QT-80127-03.

• Se i pin dell'alimentatore sono danneggiati, l'alimentatore delve essere rottamato.

• Freqenza operativa: 433,42 MHz a 434,42 MHz.
  Eirp Power:12dbm

Smaltimento dell'imballaggio

• L'imballaggio può essere interamente riciclato, come indicate dal significato di ricicchio. I diversi elementi dell'imballaggio non devono essere dispersi nella ambiente, ma smaltiti secondo le normative locali.

Trattamento delle apparecchiature elettriche ed elettroniche giunte a fine vita

Questo significato indica che il prodotto non deve essere smaltito con i rifiuti domestici indifferenziati. è stato istituito unsystema di smaltimento e di trattamento specifico per le apparecchiature elettriche ed elettroniche usate, a cui si deve obbligatoriamentefare ricorso. Il systema prevede che, al momento dell'acquisto di un nuovo apparecchio, l'utente ha diritto a restituire Gratisamente l'apparecchiatura usata, che dovrè essere smaltita acura di un organismoabilitato.

Per maggiori informazioni, rivolgersi al proprio negotiante o al Comune di residenza. Il corretto smaltimento delle apparecchiature elettriche ed elettroniche usate garantisce un trattamento e un riciclaggio appropriati, evitando danni all'ambiente e alla salute umana,或者其他 che preservando le risorse naturali.

Smaltimento delle batterie ESAuste

Al fine di preservare le risorse naturali, è necessario riciclare o smaltire le batterie in modo corretto.

Contattare l'ente locale di gestione dei rifiuti per ricevere informazioni sulle diverse possibilità di riciclo e/o smaltimento disponibili.

MONTAGGIO

Inserire il primo elemento sulla base, assicurandosi che le frece siano allineate correttamente.

Inserire gli altri elementi scegliendo uno dei quattro angoli di allineamento possibili,osi da poter distribuire il flusso d'aria attorno all'apparecchio.

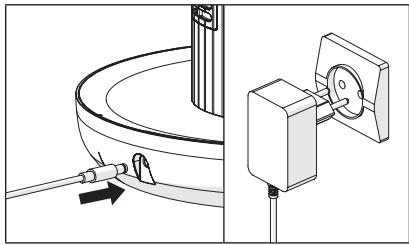

Collegamento

• Inserire il connettore jack nel ventilatore.
• Collegare l'adattatore CA a una presa 220-240V 50-60 Hz.
• Scollegare l'apparecchio quando questo non è in funzione.

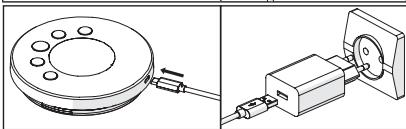

Carica del telecomando

• Il display del telecomando在哪“CCC” quando è necessaria la carica.
• Caricare il telecomando mediante un cavo USB tipo C collegato all'adattatore in dotazione. Terminata la carica, il display miastra "FFF".

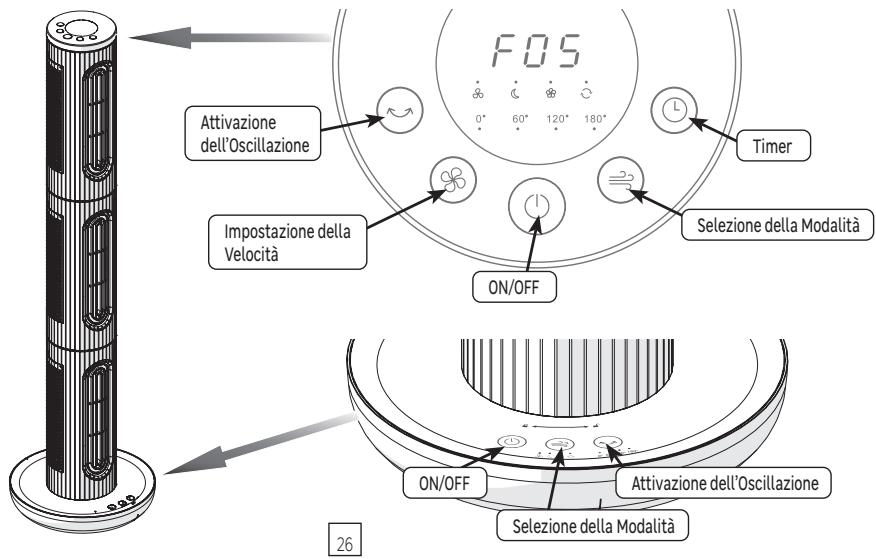

UTILIZZO

Sfiorare i tasti per attivare le funzioni

ON/OFF

Premere per alcuni secondi per accendere o spegnere il ventilatore.

Impostazione della Velocità

Premere più vite per selezionare la velocità. Verrà visualizzato: F01, F02, F03, ..., F12.

Attivazione dell'Oscillazione

Premere più vite ~per selezionare l'angolo di oscillazione visualizzato in grade.

Utilizzo del timer

Quando l'apparecchio è in funzione, premere più volte ⑤ per impostare la durata (da 1 a 12 ore) fino allo spegnimento automatico dell'apparecchio.

Selezione della Modalità

Premere più volte per selezionare la modalità:

Normale: la velocità di ventilazione è costante; è possibile regolarla con il pulsante

Riposo: la velocità diminuisce gradualmente per favore il riposo; è possibile regolarla con il pulsante

Boost: la velocità di ventilazione è al livello massimo

Natura: la velocità è variabile sono da simulare una circolazione dell'aria più naturale; è possibile regolarla con il pulsante

MANUTENZIONE

• Utilizzare un panno morbido e asciutto per pulire le superfici.
• Per le macchie più difficili, utilizzato un panno imbevuto di acqua saponata e asciugare immediamente con un panno asciutto.

RIPARAZIONE

Spesso le anomalie di funzionamento sono dovute a problemi secondari. Prima di contattare il servizio post-vendita consultare la tabella sottostante, che potrebbe consentire di risparmiare tempo e denaro.

Problemi	Cause, rimedi
L'apparecchio non si accende.	Verificare che l'apparecchio sia correttamente alimentato.Premere ( ) per alcuni secondi per accendere il ventilatore.
L'apparecchio non si spegne.	Premere ( ) per alcuni secondi per spegnere il ventilatore.
L'apparecchio emette un rumore anomalo.	Verificare che nessun corso estraneo sia stato inserto accidentally.
Specifiche tecniche dell'apparecchio
Tensione nominale	DC 12V
Frequenza nominale	/
Potenza nominale	24W
Portata massima del ventilatore	38.8 m3/min
Valore di servizio (SV)	1.9(m3/min)/W
Consumo energetico in modalità OFF (Poff)	-
Classi di isolamento	Class II
Livello di potenza sonora del ventilatore	59.51dB(A)
Specifiche dell'adattatore
Nome del produttore	Shenzhen Keyu Power Supply Technology Co.,Ltd
Numero di registrazione del produttore	91440300591889293H
Indirizzo del produttore	2~3F, No.13, Lane3, Yuquan East Road, the 2nd Industrial park,Yulv, Guangming District, 518000 Shenzhen, PEOPLE'S REPUBLIC OF CHINA
Riferimento del modello	KA2401A-1202000EU
Tensione di ingressso	100-240V~
Frequenza di ingresso CA	50-60Hz
Tensione di uscita	12.0V DC
Corrente di uscita	2.0A
Potenza di uscita	24.0W
Efficienza attiva media	87.72%
Efficienza a bassa carica (10%)	83.11%
Consumo energetico a vuoto	0.056W
Specifiche dell'adattatore
Nome del produttore	Foshan Hochi Electric appliance Co., Ltd.
Numero di registrazione del produttore	91440606MA526CL4XG
Indirizzo del produttore	No.51, Huanan Road, Hongqi, Ronggui Town, Shunde District, Foshan City, Guangdong Province, P.R China(Post: 528305)
Riferimento del modello	QT-80127-03
Tensione di ingressso	100-240V~
Frequenza di ingresso CA	50-60Hz
Tensione di uscita	5.0V DC
Corrente di uscita	1.0A
Potenza di uscita	5.0W
Efficienza attiva media	74.60%
Efficienza a bassa carica (10%)	70.40%
Consumo energetico a vuoto	0.07W

GARANZIA

Condizioni generali di garanzia del fabbricante Adeo Services:

Adeo Services offre una garanzia del fabbricante per i propri prodotti.

Condizioni di validità della garanzia del fabbricante Adeo Services:

i prodotti Adeo Services sono progettati e costrui per offrire performance qualitative destinate a un uso normale. Nel caso in cui un prodotto dovesse presentare difetti durante il periodo di validità della garanzia, in condizioni di uso normale, la sua riparazione o la sua sostituzione spetteranno ad Adeo Services.

La garanzia fornita da Adeo Services copre la riparazione o la sostituzione (a discrezione di Adeo Services) dell'apparecchio acquistato, che sua stato immesso sul mercato alla stessa Adeo Services, nel caso in cui questo dovesse presentare difetti dovuti a difetti materiali o di fabbricazione, durante il periodo di validità della garanzia.

In caso di indisponibilità di un elemento necessario al corretto funzionamento del prodotto, Adeo Services si impegna a sostituirlo con un pezzo delleATTERISTICHE e qualità di performance equivalenti.

L'application della garanzia non compromette l'esercizio dei diritti dell'acquirente a titolo delle garanzie legali previste dal Codice Civile e dal Codice del Consumo.

Casi di esclusione della garanzia del fabbricante Adeo Services:

la garanzia del fabbricante Adeo Services non sare applicata nei seguenti casi:

• normale usura del prodotto e/o dei loro componenti
  danni accidentali (dovuti a caduta del prodotto, a urti o a installmente non conforme dello stesso)
  danni dovuti a un utilizzo non conforme alle informazioni comunicate nelle avvertenze per l'uso e/o nel packaging (ad esempio, errata tensione di alimentazione)
  danni dovuti al mancato rispetto delle istruzioni di manutenzione del prodotto
  danni dovuti a fattiori esterni quali trasporto, intemperie, blackout elettrici o sovratensioni
  danni estetici, compresi, e non solo, rigature, graffiti o rottura di elementi in plastica
• malfunzionamenti causati da casi di forza maggiore: eventi che sfuggono dal controllo di Adeo Services, imprevedibili al momento della vendita del prodotto e i cui effetti non possano essere evitati da misure appropriate (ad esempio, catastrofi naturali)
• malfunzionamenti dovuti a:

uso negligente o scorretto, uso non conforme, scorretta manipolazione o uso imprudente del prodotto;
- uso non conforme al manuale d'uso del prodotto;
口 uso del prodotto per scopi diversi da quello di normale uso domestico, per il Paese in cui è stato acquisizzato;
uso di componenti che non sono stati assemblati o montati conformmente alle istruzioni di montaggio di Adeo Services;
uso di componenti e di accessori che non sono quelli originali Adeo Services;
installationoasemblaggiodifettosi;
- riparazioni o modifiche effettuate da personale non autorizzato da Adeo Services o non effettuate dai proprieta Tecniciabilitati.

• La garanzia non avrà, inoltre, validità nel caso in cui il numero di serie o la targhetto identificativa del prodotto (se il prodotto dovesse esserne provvisto) dovessero essere stati asportati o deteriorarati.

• Nel caso in cui Adeo Services dovesse ricevere da parte delle autorità pubbliche competenti la comunità che il prodotto in questione risultasse rubato.

• Quali sono le modalità di applicazione della garanzia?

Le modalità di applicazione della garanzia Adeo Services sono le seguenti:

• la garanzia entrare in vigore alla data di acquisito (o alla data di segna, nel caso in cuiessa dovesse essere posteriori).
• La preliminare produzione di un giustificativo di conseghna/acquisto prima di qualunque intervento da doversi effettuare sul proprio apparecchio in garanzia. Facciamo notare che, in mancanza di tale prova, qualunque intervento sare oggettoto di presentazione di unpreventivo, il quale dovrè essere accettato dal cliente prima dell'inizio dell'intervento stesso. Conservare la ricevuta di acquisto o la bolla di conseghna.
• Tutti gli interventi saranno effettuati da Adeo Services o da suoi fornitori autorizzati.
• Qualunque componente sostituito diverrà di proprietà di Adeo Services.
• La riparazione o la sostituzione dell'apparecchio acquistato in garanzia, non prolongherà il periodo di garanzia.
• La garanzia non compromette l'esercizio dei diritti dell'acquirente a titolo delle garanzie legali previste dal Codice Civile e dal Codice del Consumo.
• Affinché la garanzia abbia validità, sare necessario rivolgersi al negozio nel quale il prodotto è stato acquistato.

Data di entrata in vigore della garanzia:

La garanzia Adeo Services entrerà in vigore alla data di acquisito o da quella di consegnā del prodotto; sare considerata sempre la data più tardiva.

Perimetro geografico della garanzia Adeo Services:

la garanziaavràvaliditànel Paesein cui il prodotto è stato acquisitato.

Nel caso in cui l'apparecchio venisse utilizzato in un Paese diverso da quello di acquirex, la garanzia potrebbe non è più valida. In questo caso, rivolgersi al negozio del Paese in cui il prodotto è stato acquisato, per studiare nelle specifico una soluzione alla richiesta di garanzia.

Fruibilità della garanzia Adeo Services in caso di rivendita del prodotto:

in caso di rivendita del prodotto nel periodo in cui la garanzia sia ancor in corso di validità, esta restera in vigore aBeneficio del nuovo acquirente e potra essere applicata da quest'slimo,a condizione,tuttavia,che:

sia nostrato il giustificativo di acquisto originario;

sia apportata la prova del buon funzionamento del prodotto al momento della rivendita;

siano riunite tutte le condizioni di applicazione della garanzia esposte nel presente documento.

Si precise che la rivendita del prodotto non influiro in nulla sulla durata rimanente della garanzia al momento della rivendita. L'acquirente del prodotto rivenduto, quando, potra reclamare ilBeneficio della garanzia Adeo Services entro i limiti di durata della validità restante, a datare dal momento della rivendita stessa.

ПОНТОИЗH

IABA TE PO EKTIKA TO EΓXEIPIDIO PIN XPH\SIMO\POIH\SETE TH ΣY\SKEYH

• Naia iaklaç kátw twv 3 etwva npépi va mevouv maepia ano autn tu ookeu n ektoc evitnpouvtal ouvexwc.
  Paiia naiiaac meta 3 kal 8 etuv enipetetai movo va evepyonoiou v naevepyonoiouvt oukeun uno tv npouinoeon otu n ouaekun exei tonodetnei nykataotadc stnv kavovikn npoblaenmev thcn kal ta naiia d epiabentovtai hoxuv laebi odnyie yta nauoan xponan tnc oukeun c kal exuv katavoana kaia touc niabavooc kivdvouc. Paiia naiiaac meta 3 kal 8 etuv anayopeutal va ouv6eouv, va pueigouv n va kadapicouv tn ouakeun n akoma va npaypatonoiuov ouvtnpon nou mtpoei va yivei ano tov xnoit.
  Aut n ouokevn mopoie va xonoiomoindei ano paiaia naiikiac toulaixotov 8 etuv ka ano atoumae iuwvec oomegakec, aohtnpiaekc n vontikec ikavotntec n rouv diaetouv empiia nywon, efoov eipanovtai owta n eav touc exouv doei obnyie ocetuk a e tnu aopaln xpon tnc ouokuek cai exouv katavoonoi touc oxetikouc kivdvouc. Ta paiaia dev npenei va naizouv me tn ouokevn. O kadapiooc kai n ouvtnpon nou mopoie va yivei ano tov xphotn dev npenei va npayatonoiouvtai ano paiaia xwpic eip
  Ta naiaia 8a npenei va eipalovntai yia va iaaoaaietai ouv naicuv me n ouokueh.

• Eπαληδενοτε ὄτι τα χαρακτηριστικά αυτής τής συοκεύκες εἰναι συμβάτα με αυτά τής ηλεκτρικός ἀγκατάστασός.
  Tia va anofoyete tov kivduvo nAekponlanxiac, mnu budizete tn ouakeun ovep o ntoioohnote dAlo uypokai mnu tn xnpoumonoiite kovta ovep.
  Autn n ouokevn npoopicietai mvo yia eowtepi kxpnon.
  Mny tono8eiteke kaveva atikeiuevo enavw otoukeu.
  Eav to kaawio tropoosiac exi unootei nmu, npenei va avikataotad e ano tov kataokuaotn, avipnooipn oepic nnapoia eiskeuéva atoua pokekevouva onoevto evexóevovkvduov.
  Mynxnpoioite autn oukeun kovt a e napiiepa,vtouiepa nioiva.
  AnouvdsEte nV npoxn peuatoC npiv ano kade epyaia ouvtnpanc.
  MnV baZeTe n ouokevun oT om wtiá.
  H ouakeun npépi va tpofooteitai mvo e nou xaunn taon aoaiaac ouoawva e tn onauon onouakeun.
  Autn ouokeu npiexe iptapie cnou dev npopoov va atkataataoov.
  H ouakeun npentie va xpoaumoiitei t ao v npaeoxevo tpofoobotiko.
  D-CAanoonwεvo tropoosotko KA2401A-1202000EU, QT-80127-03.
  Eav oikidec tou tropoosotiko eivai kateotpauevcs, to tropoosotiko 8a siaokonei.

• Συνόντηα λειτουργίας: 433.42 MHz στα 434,42 MHz.
  Power EIRP: 12dbm

Antoppiyncoukeuaia

H ouokvaia npoei va avakukw8ei npwc, ownc eipbaiwvetai ano to oujoao avakukwoc. Ta diapopa eapntmuata nC ouokvaiaac dev npenei va anoppintovtaotn fouon, aIa npenla va anoppintovtaoufowva u touc tonikouc kavovioouc.

Enepyaoia nIektpikw kai nIektpovikw oukeuwv oTo tLoC tou kKou zWc touc

Auto to eikovopma unobekvoe ot npoiov auto sev npenei va anoppintetai e aotika anoBnta nou dve exouv unootei diaoyoh. Exei deoniatel eva iodiko ouotma anoppiusnc kai eEepyaaic mteaxeipiaevou nkeptkou kai nkeptpovikou eoianlauou, xpnon tou onoiou evai unoxpewtk, to onio io nepilalauapevi siakaiwua sdwpav eniotpoohc metayepioevou eoianlauou me tvy eukaiipia ayopac vov eoanlauou kai enlakktkn anokoudi ano Eyekpiévo opayiao.

Tia nepioootepe nnofoopiec, mnoeite va eikovwvoe te e to kataoa oac n to

La presente dichiarazione di conformità è rilasciata molto la responsabilità esclusiva del fabbricante.

Objeto de la交代：

Tipologia di prodotto

MODULAR TOWER FAN

Riferimento del prodotto

84583135

Riferimento del Modello industriale di Tipo

QT-U360E

Marca del prodotto

EQUATION

EAN

3276007457391

Codifica del numero di series

SN 120039 01 DDMMYY 01 PPPPPP (SN: Serial No., SSSSSS : Supplier code, XX : Factory ID, DDMMYY: Production date, nn: number of version of product, PPPPPP : The last 6 number of PO No.)

L'oggetto della dichiarazione di cui sopra è conforme alla pertinente normativa di armorizzazione dell'Unione

Riferimenti alle pertinenti norme armonizzate utilizzate o alle

specifie in relazione alle quali è dichiarata la conformità

Dove applicable il nome e il numero del lavoratorio notificato che ha

rilasciato la certificazione e il riferimento al documento

Firmato in vece e per conto di

LEMOINE ERIC

Luogo
