MANUALE UTENTE PRPVC801MC3 RIBIMEX

Manuale di istruzioni e di manutenzione

Réf. / Art. Nr.: PRPVC801MC3 / 516426

Imp. par / by: Ribimex S.A. - 56 Route de Paris - FR-77340 Pontault-Combault

Imp. da: Ribimex Italia SRL - Via Igna 18 - IT-36010 Carrè (Vi)

[v1_2015-06-30]

AVERTISSEMENT:

Leggere attendamente quello manuale di istruzioni prima di utilizzato l'attrezzo.

Il funzionamento non corretto può causare lesioni e/o danni.

Conservare il presente manuale per futuro consulti.

Awertenza! Questa pompa non é destinata alla piscine.

Non delve assolutamente essere utilizzatti per la pulizia ed altre operazioni di manutenzione delle piscine.

Questa pompa non é prevista per il pompaggio dell'acqua di consume

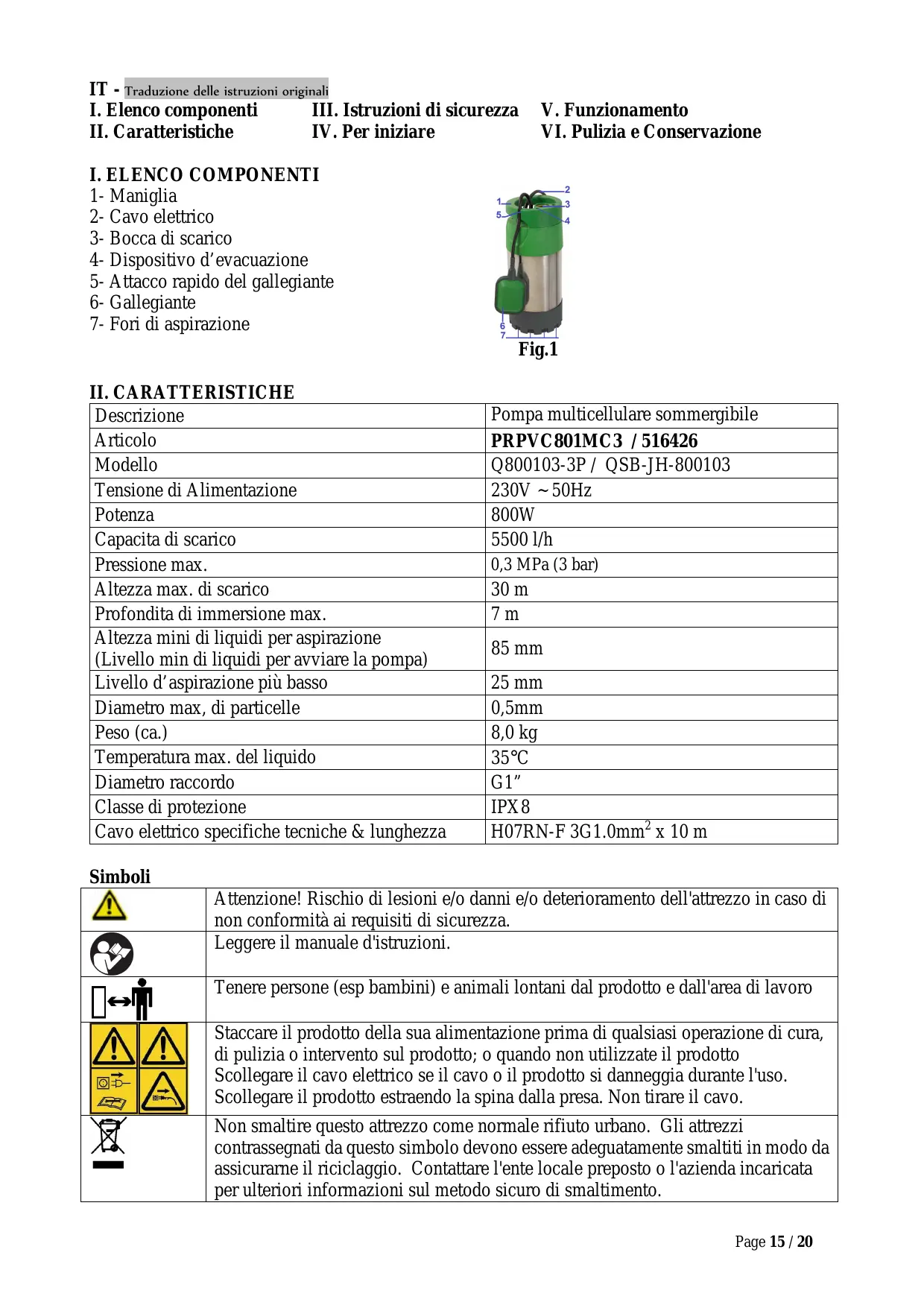

1-Maniglia
2-Cavo elettrico
3-Bocca di scarico
4- Dispositivo d'évacuatione
5- Attacco rapido del gallegiante
6-Gallegiante
7- Fori di aspirazione

Fig.1

II. CARATTERISTICHE

Descrizione	Pompa multicellulareCOMMIGIBILE
Articolo	PRPVC801MC3 / 516426
Modello	Q800103-3P / QSB-JH-800103
Tensione di Alimentazione	230V ~ 50Hz
Potenza	800W
Capacita di scarico	5500 l/h
Pressione max.	0,3 MPa (3 bar)
Altezza max. di scarico	30 m
Profondita di immersione max.	7 m
Altezza mini di liquidi per aspirazione(Livello min di liquidi per avviare la pompa)	85 mm
Livello d'aspirazione più basso	25 mm
Diametro max, di particelle	0,5mm
Peso (ca.)	8,0 kg
Temperatura max. del liquido	35°C
Diametro raccordo	G1"
Classe di protezione	IPX8
Cavo elettrico specifiche tecniche & lunghezza	H07RN-F 3G1.0mm2 x 10 m

Simboli

!	Attenzione! Rischio di lesioni e/o danni e/o deterioramento dell'attrezzo in caso di non conformità ai requisiti di sicurezza.
	Leggere il manuale d'istruzioni.
←	Tenere persona (esp bambini) e animali lontani dal prodotto e dall'area di lavoro
	Staccare il prodotto della sua alimentazione prima di qualsiasi operazione di cura, di pulizia o intervento sul prodotto; o quando non utilizzate il prodotto Scollegare il cavo elettrico se il cavo o il prodotto si danneggia durante l'uso. Scollegare il prodotto estraendo la spina alla presa. Non tirare il cavo.
	Non smaltire questo attrezzo come normale rifiuto urbano. Gli attrezzi contrassegnati da questo significolo devono essere adeguatamente smaltiti in modo da assicurarne il riciclaggio. Contattare l'ente locale preposto o l'azienda incaricata per ulteriori informazioni sul metodolo sicuro di smaltimento.

III. ISTRUZIONI DI SICUREZZA

Prima di utilizzare quello prodotto, leggere tutte le istruzioni di sicurezza e assicurarsi di averle comprese.

Attenersi sempre alle istruzioni di sicurezza per evitare qualsiasi rischio di danni, lesioni, scariche elettriche e incendio; di ferite e di danni.

3.1- LEGGERETUTTELEINFORMAZIONIPRIMADUTILIZZAREILPRODOTTO.

1. Mantenere in ordine l'area di lavoro.

Il disordine nell'area di lavoro+aumenta il rischio di incidenti.
2. Tenereconto dei fattori circostanti di influenza

Accertarsi che l'illuminazione sia Buona (luce del sole o illuminazione artificiale).

Non utilizzato gli prodotto in atmossere esplovice (in prossimità di liquidi combustibili o gas.)

1. Proteggersi dal rischio di folgorazione.
   Evitare il contatto del corpo con parti messe a terra (es. tubi, radiatori, fornelli o frigoriferi).
2. Tenere gli prodotto lontano dai bambini

Non lasciare che altre persone tocchino l'utenile o il cavo

Tenere tutti personne (esp bambini) lontani del prodotto i dall'area di lavoro.

Tenere il prodotto fuori alla portata dei bambini e in agli caso lontano da ambienti frequentati da essi. Non lasciare che i bambini utilizzino l'attrezzo. I bambini devono essere controllati per garantire che non giochino con l'apparecchio.

1. Riporre gli utensili in un luogo sicuro.

Gli utensili non utilizzati devono essere conservati in una stanza asciutta e chiusa a chiave, non accessibile ai bambini.

1. Non sovraccaricare l'utensile.

Il lavoro sare migliorie e più sicuro, se si rispetta la gamma di applicazione specificata.

1. Utilizzato l'utensile corretto.

Non usare utensili o accessori troppo deboli per lavori pesanti.

1. Indossare abbigliamento da lavoro adeguato.

Durante l'impiano, non indossare abiti ampi o gioielli (possono impigliarsi nelle parti in movimento).

Se si hanno i capelli lunghi, indossare un casco.

1. Usare indumenti di sicurezza.

Durante I'impiano, indossare indumenti adeguati dei fattori circostanti dall'area di lavoro.

Usare casco, occhiali di sicurezza, protezione uditiva, maschera antipolvere, guanti e scarpe di protezione per ridurre il rischio di ferite in occasione dell'utilizzo o l'uso del prodotto.

1. Non dannegiare il cavo.

Non trasportare l'utensile per il cavo e non utilizzato per estrarre la spina alla presa.

Proteggere il cavo da calore, olio e bordi affiliati.

Verificare periodicamente il cavo d'alimentazione e, se è danneggiato, farlo sostituire da un riparatore autorizzato.

Verificare periodicamente le prolonghe del cavo d'alimentazione e sostituirle se sono danneggiate.

Se la spina o il cavo di alimentazione risultano danneggiati devono essere sostituiti con un gruppo completo identico a quello originale.

1. Non distendersi troppo或者其他 l'area in cui si sta.
   Evitare posture anomale. Accertarsi di avere una posizione eretta sicura e mantenersi sempre bene in equilibrio.
2. Avere cura degli prodotto
   Tenere gli prodotto pronti per l'uso e puliti, per lavorare bene e in sicurezza.
3. Togliere sempre la spina.
   Togliere sempre la spina quando l'apparecchio non è in uso, prima della manutenzione e durante ilchio degli utensili.
4. Evitare il funzionamento/l'avvio accidentale del dispositivo.

Accertarsi che l'interruttore sia spento quando il dispositivo è collegato alla rete principale.

1. Uso delle prolunghe

Quando l'attrezzo è utilizzato con un'estensione, utilizzato soltanto estensioni concepite e previste per sostortare la corrente che alimenta l'attrezzo

1. Fare sempre attenzione.

Guardare quello che si fa. Procedere con giudizio.

Non utilizzato l'utensile se non si è concentrati, si è stanchi o tutto l'influenza di alcol, medicinali o droghe.

1. Controllare che il dispositivo non sia danneggiato.

Prima di continuare ad utilizzato l'utensile, controllare attendamente che non ci siano danni e che i dispositivi di protezione funzionino correttamente.

1. Anche l'interruttore, se danneggiato, deve essere sostituito da un'officina di assistenza.

Non utilizzato mai utensili i cui erruttitori non possono essere accesi o spenti.

1. Avverenza

L'uso di accessori diversi da quelli consigliati nelle istruzioni sul funzionamento può comportare il rischio di lesioni alla persona ed animali e di danni ai beni

L'utente e/o l'operaatore dell'attrezzo sono soli responsabili dei danni e ferite causati ai beni ed alle persona.

1. Le riparazioni devono essere eseguite solo da un elettricista qualificato.

Parti danneggiati devono essere riparati o sostituiti da un'officina di assistenza, se non diversamente indicate nelle istruzioni sul funzionamento.

Questo prodotto è conforme alle relative norme di sicurezza.

Le riparazioni possono essere eseguite solo da un elettricista specializzato. Altrimenti l'operatore può subire incidenti.

Per la propria sicurezza è necessario utilizzato solo accessori e dispositivi aggiantivi specificati nelle istruzioni sul funzionamento o consigliati dal produttore dell'utensile.

1. Osservazioni

Le consegne di sicurezza e le istruzioni indicate nella presente istruzioni non sono in grado di illustrare in modo esauriente tutte le condizioni e le situazioni che possono prodursi. L'utente e/o l'operaore devono utilizzato l'attrezzo con buono senso e prudenza in particolare in cui che riguarda ciò che non è indicato in quello manuale.

3.2- Istruzioni di sicurezza per la pompa

1. Imparare a conoscere i controli e l'uso appropriato dell'apparecchio.
2. L'utilizzo di quello prodotto è vietato ai bambini ed adolescenti incustoditi.
3. La pompa può essere utilizzato da bambini da età superiore a 8 anni, e le persone con capacité fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, se hanno ricevuto assistenza o formazione per l'uso dell'apparecchio in modo sicuro e comprendere i rischi coinvolti.
4. I bambini non dovrebbero giocare con l'apparecchio.
5. Pulizia e manutenzione non devono essere eseguite dai bambini alla sorvegianza.
6. Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal fabbricante, il suo servizio o persona di qualificazione simile per evitare un pericolo.
   Se il cavo o prolonghe è deteriorato o danneggiato in corso d'utilizzo, ritirare immediamente la schedda della presa di corrente. Non toccare il cavo o il cordone prima che la schedea sa ritirata alla presa di corrente.
7. Garantite che il collegamento elettrico sia realizzato in un locale secco, al riparo dall'acqua
8. Prima del collegamento, garantite che la tensione d'alimentazione corrisponda a quella che stata sul prodotto (vedere caratteristiche).

3.3-Avvertenze ed istruzion di sicurezza

1. La tensione di alimentazione deve corrispondere a quella indicata stilla targhetia delle carattcrisliche (230V - 50Hz). Non usate nessun altro tipo di alimentazione.

2. La pompa deve essere alimentata da un circuito dotato di un dispositive (DDR) di corrente differenziale di funzionamento assegnato non superiore a 30mA . Rivolgetevi ad un elettricista qualificato.

3. Controllate periodicamente il cavo di alimentazione primo di anni uso e verificare se presenta segni di invecchiamento o danni. Se la pompa non e in buone condizioni, non mettetela in funzione et fatela sistemare da un centro autorizzato.
4. Se usate una prolonga, verificate che sia omologata. Tenetela allontanata da spigoli taglienti, fonti di calore e combustitbili.
5. La presa mobile della prolonga deve essere di tipo 2 poli + terra da 10-16A/250V, in conformitya con le norme CEE.

La sezione dei conduttori del cavo deve essere uguali o superiore a 1mm^2

Il cavo non deve essere più leggero di cavi di tipo HO5 RN-F.

1. Tenete sempre il cavo di alimentazione con la spina per scollegarlo alla rete elettrica.
2. Se la pompa e destinata a vuotare un bacino/serbatoio, non deve essere utilizzata se persone o animali si trovano nel bacino/serbatoio.
3. Quando la pompa e immersa, la manutenzione non deve essere effettuata con il cavo d'alimentazione ma con un dispositivo (ad es. una corda) collegato alla maniglia di trasporto.
4. Non trasportare o sospendere la pompa con il cavo d'alimentazione o il cavo del galleggiante.

Utilizzare l'impugnatura di trasporto prevista a questo scopo.

IV. PER INIZIARE

4.1- Disimballagio

Rimuovere il prodotto dal suo imballaggio.

Controllare che l'attrezzo e gli accessori non siano danneggiati.

4.2- Collegamento del tubo di scarico

Avvitre are un raccordo (non fornito) sulla boca di scarico/uscita della pompa (n.3 Fig.1).

4.3- Regolazione del galleggiante

1. II galleggiante consente la messa in funzione automatica della pompa.

Ad esempio:

Quando il livello dell'acqua sale e raggiunge circa i 50 cm, la pompa si avvia.

Si ferma automatamente quando il livello si e abbassato sono a circa 5cm.

Accorciando la lunghezza del cavo tra la pompa e il galleggiante è possible modificare l'altezza d'acqua corrispondente ala messa in funzione e all'arresto automatico della pompa.

1. A tale scopo, utilizzate l'attacco rapido previsto situato sulla parte superiore della pompa.

Regolate il cavo alia lunghezza desiderata.

4.4- Messa in funzione

Nota: Verificare se nulla blocca il condotto di scarico.

Rispettare le altezze di scarico ed altezza min di liquido

1. La pompa deve essere posizionata verticalmente: controllate che sia in posizione stabile durante il funzionamento.
2. Controllate die il galleggiante sua libero di movimento (lasciere 50cm intorno alla pompa).
3. I fori di aspirazione nun devono mai essere ostrui. E quando preferibile che la pompa non sia系統ata direttamente sul suolo, il fondo del pozzo, del bacino o della vasca. Utilizzate ad esempio un mattone per sostortare la pompa.

Attenzione! Per prosciugare locali (ad esempio, utilizzazione idrovora per cantina) e necessario posizionare la pompa sotto il livello del suolo.

V. FUNZIONAMENTO

5.1- Uso destinato:

1. Le pompé idrovore per cantine sono pompé sommergibili destinate ad uso domestico.
   Devono essere utilizzate solo per prosciugare locali inondati o pompare l'acqua di un pozzo o di una cantina.
2. Le pompé sono concepite per aspirare acquè chiarè ed acquè luride con particelle in sospensione inferiori a 0,5mm.
3. Le pompè sono totalmenle immergibili: la profondita di immersione non deve superare i 7m (riferirsi alla tabella Dati Tecnici).
4. Le pompé non devono essere utilizzate per aspirare liquidi o materie corrosivi, combustibili od esplosivi; grassi, oli, ed acque di scolo
5. La temperatura dei liquidi aspirati non deve superare i 35^
6. Ogni altri uso, di verso da quello indicate nel presente manuale, puo provocare gravi danni alla pompa e create seri problemi all'integrita fisica dell'utente.

5.2-Utilizzo

5.2.1- In funzionamento automatico

Collegare all'alimentazione di rete.

La pompa si avvia e si ferma quando il galleggiante raggiunge i valori stabiliti (ved. 4.3).

5.2.2- In funzionamento manuale

Collegare all'alimentazione di rete.

Solvate il galleggiante per avviare la pompa, rilasciatelo per arrestare la pompa.

In quello caso, l'altezza d'acqua minima puo essere ridotta,

5.2.3- Attenzione!

Nonutilizzaremai lapompaavuoto (senza acqua).

La pompa non è prevista per un utilizzo in continuo!

La pompa submersible delve obligatorioamente essere immersa prima de avviarla.

Installare la pompa nell'acqua, quando lasciar il tempo di evacuire l'aria (bolle d'aria) e sostanto dopo potete collegarla.

In funzionamento automatico, il tempo di riempimento prima del avviamento con il galleggiante basta ad evacuire l'aria.

5.3- Consiglio d'uso

1. Se lo scarico si ferma nelle pompa continua a funzionare, togliete immediamente l'alimentazione.
   Scolgate la spina alla rete elettrica e controllate la causa del problema.
   Non tentate mai di sgomberare la turbina se la pompa e collegata all'alimentazione elettrica.
2. La pompa e dotata di un motore protetto con sicurezza termica a riaggancio automatico.
   In caso di sovriscaldamento, il motore si ferma automaticamente.
   Quando la temperature e tornata alla normale, il motore si rimette in marcia.
   Non avvincare le dita alla turbina durante esta fase. Se é necessario un intervento, scollegate prima la spina alla rete elettrica.
3. La pompa é又能 provvista di un dispositivo di depurazione automatica che consente di evacuire l'aria che potrebbe essere ritenuta nel circuito di aspirazione. Quando il livello dell'acqua scende al di fatto del forro di evacuatione situato sulla parte superiore del corso della pompa, l'acqua viene evacuatinga in modo di ripulire automaticamente il circuito. Quest'operazione non è un difetto e correponde ad un funzionamento normale della pompa.
4. Dop un utilizzo della pompa con acque luride, acque contentendo sabbia o altri materiali abrasivi, risciacquare la pompa all'acqua chiara.

VI. PULIZIA E CONSERVAZIONE

Prima di tutti intervento, accertarsi che gli prodotto siano scollegati dall'alimentazione di rete

6.1-Pulizia

In periodo invernale, la pompa deve essere accuratamente vuotata o messa in condbioni « fuori gelo ». Risciacquate periodicamente la pompa con acqua chiara. compreso il circuito di aspirazione.

IZvitalc il pompaggio di liquid) chic eontcngono materiali abrasivi come la sabbia.

I'rimadi rimettere la pompa in funzione, controllatene accuratamente le varie parti.

Pulire le parti di plastica semplicamente con un panno morbido e proprio.

Non utilizzato prodotti pulitori aggressiva (solventi, detersivi) né di spugna abrasiva né di oggetti affiliati o aguzzi.

6.2- Ricerca cuasti

Non tentate mai di smontare la pompa. In caso di necessita, fate controllare la pompa da un centre di riparazione autorizzato (rivolgetevi al rivendilore).

6.3- Conservazione

Pulire la pompa.

Conservare in un luogo asciutto, sotto chiave o fuori alla portata dei bambini

6.4- Smaltimento

• In fine di vita, nongettare il prodotto con i rifiuti domestici o nell'ambiente naturale.
• Portare il prodotto ad un centro per il trattamento dei rifiuti o ad un centro di colletta degli scarti delle attrezzature elettriche ed elettroniche, o informatevi al vostro comune.
• Effettuare il smaltimento dell'produotto, degli accessori e dell'imballaggio conformmente alle regolamentazioni locali relative alla protezione dell'ambiente naturale.
