MANUALE UTENTE OZ 1310T/1-S ZEROWATT

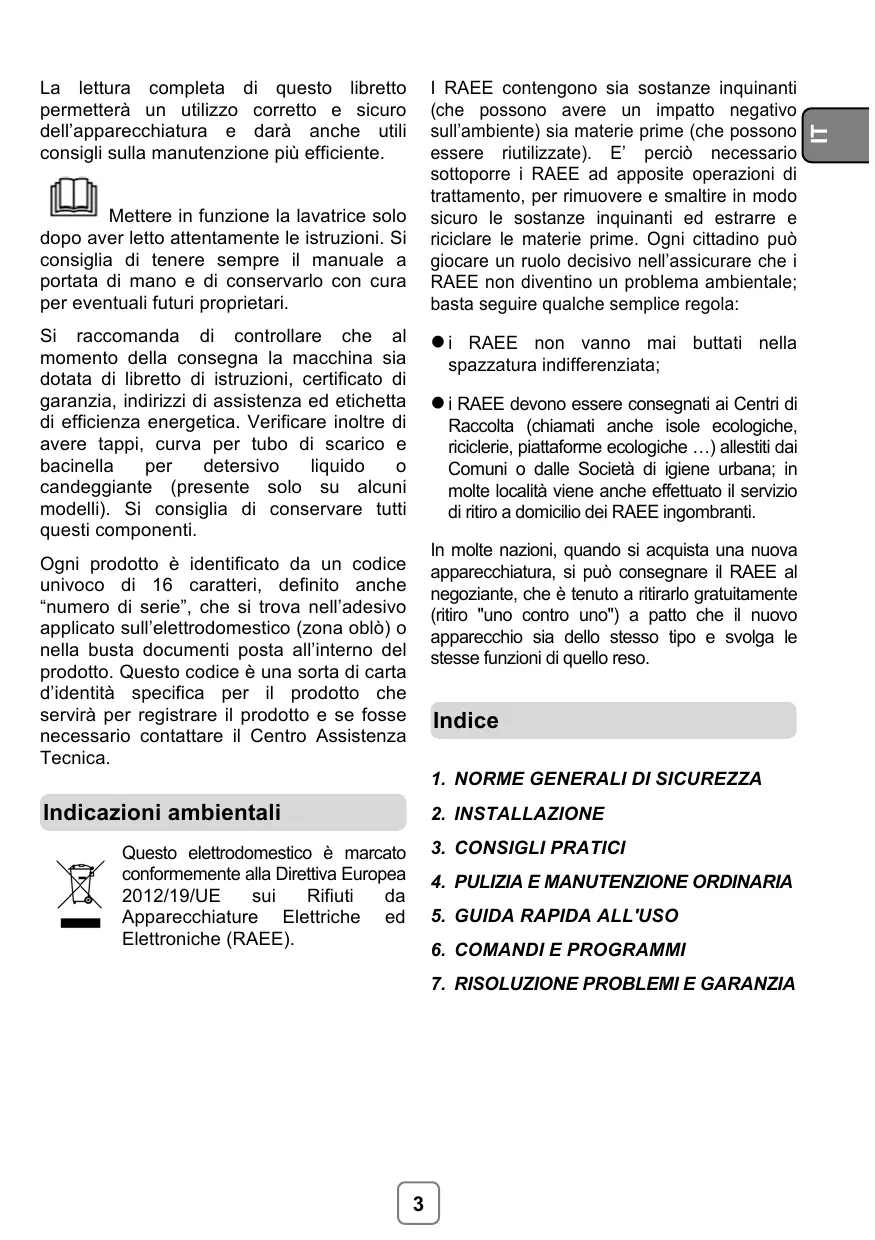

Mettere in funzione la lavatrice solo

dopo aver letto attendamente le istruzioni. Si consiglia di tenere sempre il manuale a portata di mano e di conservarlo con cura per eventuali futuri proprietari.

Si raccomanda di controllare che al momento della consegna la macchina sia dotata di libretto di istruzioni, certificato di garanzia, indirizzi di assistenza ed etichetta di efficienza energetica. Verificare inoltre di averere tappi, curva per tubo di scarico e bacinella per detersivo liquido o candelggiante (presente solo su alcuni modelli). Si consiglia di conservare tutti questi componenti.

Ogni prodotto è identificato da un codice univoco di 16 caratteri, definitoanche "Numero di serie", che si trova nell'adesivo applicato sull'elettrodomestico (zona oblo) o nella busta documenti posta all'interno del prodotto. Questo codice è una sorta di carta d'identità specifica per il prodotto che servira per registrar il prodotto e se fosse necessario contattare il Centro Assistenza Tecnica.

Indicazioni ambientali

Questo elettrodomestico è marcato conformamente alla Direttiva Europea

2012/19/UE sui Rifiuti da

Apparecchiature Elettriche ed Elettroniche (RAEE).

I RAEE contengono sua sostenze inquinanti (che possono ave un impatto negativo sull'ambiente) sua materie prime (che possono essere riutilizzate). E' perché necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostenze inquinanti ed estrarre e riciclare le materie prime. Ogni città sono più gliocare un ruolo decisivo nell'assicurare che i RAEE non diventino un problema ambientale; basta seguire quello semplice regola:

i RAEE non vanno mai buttati nella spazzatura indifferenziata;
i RAEE devono essere consegnati ai Centri di Raccolta (chiamatianche isole ecologiche, ricicierie, piattaforme ecologiche...) alleviiti dai Comuni o delle Società di igiene urbana; in molte località viene anche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti.

In molte nazioni, quando si acquista una nuova apparecchiatura, si può consignare il RAEE al negotiante, che è tenuto a ritirarlo gratuitoamente (ritiro "uno contro uno") a fatto che il nuovo apparecchio sa'showesso tipo e svolga le stesse funzioni di quello reso.

Indices

1. NORME GENERALI DI SICUREZZA
2. INSTALLAZIONE
3. CONSIGLI PRATICI
4. PULIZIA E MANUTENZIONE ORDINARIA
5. GUIDA RAPIDA ALL'USO
   6.COMANDI E PROGRAMMI
6. RISOLUZIONE PROBLEMI E GARANZIA

1. NORME GENERALI DI SICUREZZA

• Questo apparecchio è destinato ad uso in ambienti domestici e similii come per esempio:

• aree di ristoro di negoti,UFFici o altri ambienti di lavoro;

• negli agriturismo;
• dai clienti di hotel, motel o altre aree residenziali simili;
• nei bed & breakfast.

Un utilizzo diverso da quello tipico dell'ambiente domestico, come l'uso professionale da parte di experti o di persona addestrate, è esclusoanche dagli ambienti sopra descritti. Un utilizzo non coerente con quello riportato, cui ridurre la vita del prodotto e cui invalidare la garanzia del costruttore. Qualsiasi danno all'apparecchio o ad altri, derivante da un utilizzo diverso da quello domestico (anche quando l'apparecchio è installato in un ambiente domestico) non sare ammesso dal costruttore in sede legale.

• Questo appearecchio più essere utilizzato da bambini di 8 anni e altri e da persone con disponà fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e di conoscenza a patto che siano supervisionate o che siano date loro istruzioni in merito all'utilizzo sicuro dell'apparecchio e che capiscano i pericoli del suo utilizzo.

Evitare che i bambini giochino con la lavatrice o che si occupino della sua pulizia e manutenzionezza supervisione.

• I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio.
• I bambini di età inferiore a 3 anni devono essere tenuti lontano alla macchina, a meno che non vengano continuamente sorvegliati.
• Se il cavo di alimentazione risulta danneggiato, deve essere sostituito dal produttore, da un technique specializzato o da una persona qualificata per evitare qualsiasi pericol. Si consiglia di utilizzare un componente originale, che può essere richiesto al Centro Assistenza Tecnica.
  Utilizzare unicamente il tubo di carico fornito con l'apparecchio per il collegamento alla rete idrica. I vecchi tubi non devono essere riutilizzati.
• La pressione idrica deve essere compresa tra un minimo di 0,05 MPa ed un massimo di 0,8 Mpa.
• Assicurarsi che nessun tappeto ostruisca la base della lavatrice né i condotti di ventilazione.

• La lavatrice risulta "spenta" solo se l'apposto segnale sulla manopola o sul pannello di controllo è in posizione verticale. In qualsiasi altra posizione, la macchina risulta ancora "ccessa" (solo per modelli con programmi selezionabili con manopola).

• Dopo l'installazione, l'apparecchio deve essere posizionato in modo che la spina sia raggiungibile.

• La massima capacité di carico di biancheria asciutta differisce a seconda del modello (fare riferimento al cruscotto).
• Per ulteriori informazioni sul prodotto o per consultare la scheda tecnica fare riferimento al site internet del produttore.

Prescrizioni di sicurezza

• Prima di qualsiasi intervento dipulizia e manutenzione della lavatrice, togliere la spina e chiudere il rubinetto dell'acqua.
• Assicurarsi che l'impianto elettrico sua provvisto di messa a terra, in caso contrario richiedere l'intervento di personale qualificato.
• In generale è sconsigliabile l'uso di adattatori, prese multiple e/o prolonghe.

ATTENZIONE:

durante il lavaggio, l'acqua cui raggiungere temperature molto elevate.

• Prima di aprire l'oblo, assicurarsi che non ci sia acqua nel cestello.

Non tirare il cavo di alimentazione o l'apparecchio stesso per staccare la spina alla presa di corrente.
Non lasciare la lavatrice esposta a pioggia, sole o ad altri agenti atmosferici.
In caso di trasloco, non sollevare la lavatrice dalle manopole né dal cassetto del detersivo; durante il tramporto, non appoggiare mai l'oblò al carrello. Si consiglia di sollevare la lavatrice in due persona.
In ogni caso di guasto e/o di malfunzionamento, si consiglia di spegnere la lavatrice, chiudere il rubinetto dell'acqua e non manomettere l'apparecchio. Contattare immediatamente il Centro Assistenza Tecnica, richiedendo solo ricambi originali. Il mancato rispetto di quanto sopra, cui compromettere la sicurezza dell'apparecchio.

Apponendo la marcatura CEsu quello prodotto, dichiariamo,otto la nostra responsabilita,di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, salute e ambiente previsti alla legislazione europea in essere per quello prodotto.

2. INSTALLAZIONE

• Tagliare le fascette ferma-tubo, prestando attenzione a non danneggiare il tubo e il cavo elettrico.
• Svitare le 2 o 4 viti (A) sul lato posteriore e rimuovere i 2 o 4 distanziali (B) come in figura 1.
• Richiudere i 2 o 4 fori utilizzato i tappi contentuti nella busta istruzioni.

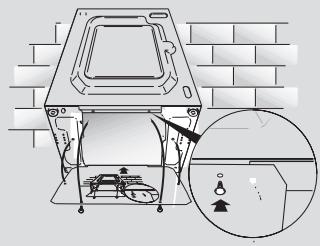

• Se la lavatrice è da incasso, dopo aver tagliato le fascette ferma-tubo, svitare le 3 o 4 viti (A) e rimuovere i 3 o 4 distanziali (B).
  In alcuni modelli, 1 o più distanziali cadranno all'interno della macchina: inclinare avanti la lavatrice per rimuoverli. Richiudere i fori utilizzato i tappi contentuti nella busta.

ATTENZIONE:

non lasciare gli elementi dell'imballaggio a portata dei bambini.

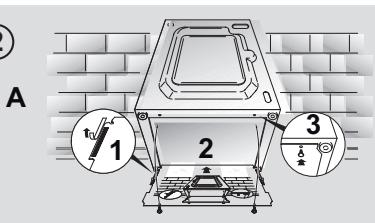

• Applicare il foglio polionda sul fondo come migliorato in figura 2 (a seconda del modello, considerare la versione A, B o C).

(1)

(2)

B

C

Collegamento idraulico

• Allacciare il tubo dell'acqua al rubinetto (fig. 3) utilizzando solamente il tubo fornito con l'apparecchio (i vecchi tubi non devono essere riutilizzati).
  In alcuni modelli, potrebbero essere presenti una o più delle seguenti caratteristiche:
• HOT&COLD (fig. 4): predisposizione al collegamento alla rete idrica con acqua calda e fredda per un maggiore risparmio energetico.

Collegare il tubo grigio al rubinetto dell'acqua fredda 念 e quello rosso al rubinetto dell'acqua calda. La macchina può essere comunque collegataanche solo all'acqua fredda: in tal caso, l'inizio di alcuni programmi sare ristardato di alcuni minuti.

• AQUASTOP (fig. 5): dispositivo posizionato sul tubo di carico che blocca l'afflusso dell'acqua se il tubo si deteriorara; in tal caso, apparirà una tacco rossa nella finestrella "A" e sare necessario sostituire il tubo. Per svitare la ghiera, premere il disposativo di antisvitamento "B".
• AQUAPROTECT - TUBO DI CARICO CON PROTEZIONE (fig. 6): in caso di perdita d'acqua dal tubo primario interno "A", la guaina di contentimento trasparente "B" conterrà l'acqua, permettendo di terminare il lavaggio. Finito il ciclo, sostituire il tubo di carico contattando il Centro Assistenza Tecnica.

Posizionamento

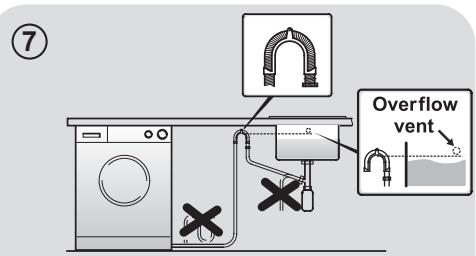

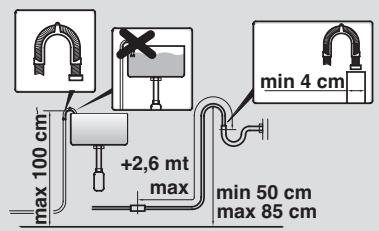

• Accostare la lavatrice al muro, facendo attenzione che il tubo non abbia curve o strozzature e allacciare il tubo di scarico a bordo dellaVASCA o,preferibilmente,ad uno scarico fisso di altezza minima 50 cm e di diametro superiore al tubo della lavatrice (fig.7).

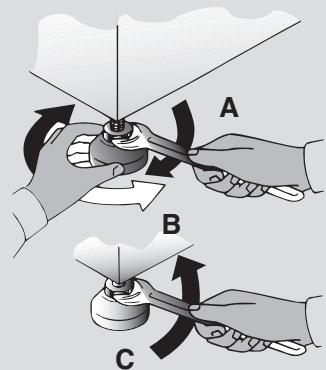

Livellare la macchina agenda sui piedini come in figura 8:
a.girare in senso orario il dato per sbloccare la vite;
b. ruotare il piedino e farlo salute o scendere finché non aderisce al suolo;
c.bloccare infine il piedino, riavvitando il dato, fino a farlo aderire al fondo della lavatrice.
- Inserire la spina.

ATTENZIONE:

nel caso si renda necessario sostituire il cavo di alimentazione, si consiglia di chiamare il Centro Assistenza Tecnica.

Cassetto detersivo

Il cassetto detersivo è suddiviso in 3 vaschette come migliorato in figura 9:

• vaschetta "1": per il detersivo del prelavaggio;
• vaschetta "": per additivi speciali, ammorbidenti, profumi inamidanti, ecc;

ATTENZIONE:

mettere solo prodotti liquidi; la lavatrice è predisposta al prelievo automatico degli additivi in agli ciclo durante l'ultimo risciacquo.

• vaschetta "2": per il detersivo di lavaggio.

IN ALCUNI MODELLI è presente anche la bacinella per il detersivo liquido (fig. 10). Per utilizzarla, introdurla nella vaschetta "2". In quello modo, il detersivo liquido andrè nel cesto solo nel momento opportuno. Questa bacinella è utile ancche se si desidera candeggiare, scegliendo il programma "Risciacqui".

ATTENZIONE:

alcuni detersivi sono di difficoltà asportazione. In questo caso è consigliabile l'uso di un apposto contentatore da porre nel cestello (esempio in figura 11).

(8)

(9)

10

11

3. CONSIGLI PRATICI

Indicazioni sul carico

ATTENZIONE: durante la selezione del bucato, assicurarsi:

• di averere eliminato alla biancheria oggetti metallici, come fermagli, spille, monete;
• di aver abbottonato federe, chiuso le cerniere lampo, annodato cinghie sciolte e lunghi nastri di vestaglie;
• di aver molto dalle tendine agli rulli discorrimento;
• di aver osservato attendamente leindicazioni dei tessuti sulle etichette;
• di aver rimioso eventuali macchie persistenti con un apposto detersivo.
  In caso si debbano lavare tappeti, copriletto o altri indumenti pesanti, si consiglia di evitare la centrifuga.
  In caso si debba lavare biancheria di lana, assicurarsi che il capo sia idoneo controlling che sua contrassegnato dal symbolo "Pura Lana Vergine" e che sua presente l'indicazione "Non infeltrisce" oppure "Lavabile in lavatrice".

Consigli utili per gli utenti

Brevi suggerimenti per un utilizzo del proprio elettrodomestico nel rispetto dell'ambiente e con il massimo risparmio.

Caricare al massimo la propria lavabiancheria

• Per eliminare eventuali sprechi di energia, acqua o detersivo si raccomanda di utilizzare la massima attività di carico della propria lavabiancheria. è possibile infatti risparmiare fino al 50% di energia con un carico pieno effettuito con un unico lavaggio rispetto a due lavaggi a mezzo carico.

Quando serve veramente il prelimaggio?

• Solamente per carichi particolaremente sporchi! Si risparmia dal 5 al 15% di energia evitando di selezionare l'opzione prelavaggio per biancheria normalmente sporca.

Quale temperatura di lavaggio selezionale?

L'utilizzato di smacchiatori prima del lavaggio in lavabiancheria riduce la necessità di lavare a temperature superiori a 60^ . É possible risparmiare fino al 50% utilizzato la temperatura di lavaggio di 60^ anzché 90^ .

Di seguito, viene riportata una breve guida con consigli e raccomandazioni sull'uso del detersivo alle varie temperature. In agli caso, controllare sempre leindicazioni riportate sul detersivo per il corretto uso e dosaggio.

Per lavaggi con programmi cotone a temperature da 60^ in su di capi bianchi resistenti molto sporchi, si consiglia l'utilizzo di un deterioso in polvere normale (heavy-duty) che contiene agenti sbiancanti e che a temperature medio-alte fornisce ottime prestazioni.

Per lavaggi con programmi a temperature tra 60^ e 40^ , la scelta del detersivo deve essere fatta in base al tessuto, ai colori e al grado di sporco. In generale, per capi bianchi resistenti con un grado di sporco elevato, si raccomanda un detersivo in polvere normale; per capi colorati e in assenza di macchie difficulti, si consiglia un detersivo liquido o in polvere individato per la protezione dei colori.

Per lavaggi a bassate temperature fino a 40^ , è consigliabile l'utilizzo di detersivi liquidi o polvere specifici per le basse temperature.

Per lana e seta,utilizzare esclusivamente prodotti specifici.

4. PULIZIA E MANUTENZIONE ORDINARIA

Per la pulizia del mobile esterno della lavatrice, utilizes un panno umido, evitando abrasivi, alcol e/o diluenti. La lavatrice ha bisogno di poche accortezze per una pulizia ordinaria: pulizia vaschette e pulizia filtrò; di seguito vengono indicate ancche suggerimenti in caso di traslochi o lunghi periodi di fermo macchina.

Pulizia vaschetta

E' consigilabile pulire la vaschetta per evitare l'accumulo di residui di detersivo e additivi.
Per farlo, estrarre con leggera forza il cassettino, pulirlo con un getto d'acqua e reinserirlo nella propria sede.

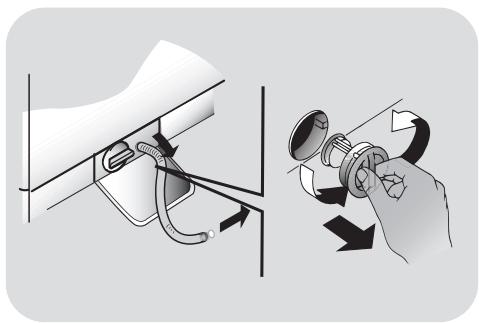

Pulizia filtro

La lavatrice è dotata di uno speciale filtro in grado di tratteneri;i residui più grossi che potrebbero bloccare lo scarico, come ad esempio bottoni o monetete.
SOLO SU ALCUNI MODELLI: estragga il tubicino, tolga il tappo e raccolga l'acqua in un contentitore.
- Prima di svitare il filtr, è consigilabile collocare sotto diesso un panno assorbente onde evitare che l'acqua residua bagni il pavimento.
- Ruotare ilhetto in senso antiorario fino all'arresto, in posizione verticale.
- Estrarre il filtrò e pulirlo; successivement riposizionarlo e girarlo in senso orario.
Ripetere le precedenti istruzioni all'inverso per rimontare tutti gli elementi.

Suggerimenti in caso di traslochi o periodi di fermo

• Nel caso la lavatrice resti in un luogo non riscaldato per molto tempo, è necessario svuotare completeness i tubi da agli residuo d'accua.
• Scollegare la lavatrice alla presa di corrente.
  Staccare il tubo alla fascetta e portare il tubo verso il basso, svuotando l'acqua completeness in un catino.
  Fissare infine il tubo di scarico all'apposita fascetta.

5. GUIDA RAPIDA ALL'USO

Questa lavatrice è in grado di adattare automaticamente il livello dell'acqua al tipo e alla quantità della biancheria. Questo sistema porta ad una diminuzione dei consumi d'energia e ad una riduzione sensibile dei tempi di lavaggio.

Selezione del programma

• Accendere la lavatrice e selezionare il programma desiderato.
• Eventualmente modificare la temperature di lavaggio e premere i tasti "opzione" desiderati.
• Premere il tasto AVVIO/PAUSA per avviare il programma.

Se dovesse mancare la corrente durante il funzionamento della lavatrice, una speciale memoria conserva l'impostazione effettuata, al ritorno della corrente, la macchina ripartirà dal punto in cui si era fermata.

• Alla fine del programma, sul display viene visualizzata la scritta "End" oppure in alcuni modelli si illumineranno tutte le spie delle fasi di lavaggio.

Attendere lo spegnimento della spia PORTA BLOCCATA prima di aprire l'oblio.

Spagnere la lavatrice.

Per qualsiasi tipo di lavaggio consultare la tabella dei programmi e seguire la sequenza delle operazioni come indicato.

Dati tecnici

Pressione dell'impiano idraulico: min 0,05 Mpa / max 0,8 Mpa

Giri di centrifuga: vedere targhetta dati.

Potenza Assorbita/ Ampere fusibile / Tensione: vedere targhetto dati.

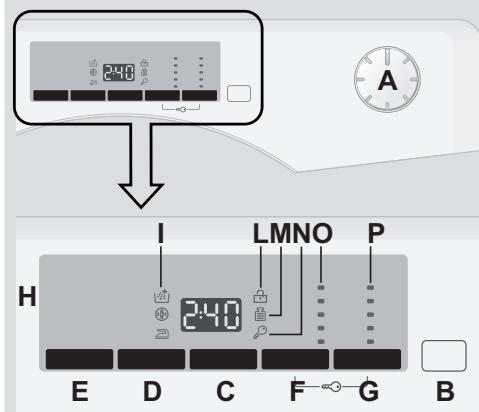

6.COMANDI E PROGRAMMI

A Manopola programmi con posizione di OFF
B Tasto AVVIO/PAUSA
C Tasto PARTENZA DIFFERITA
D Tasto OPZIONI
E Tasto RAPIDI / LIVELLO DI SPORCO
F Tasto SELEZIONE TEMPERATURA
G Tasto SELEZIONE CENTRIFUGA

F+G Blocco tasti

H Display

I Spie OPZIONI
L Spia PORTA BLOCCATA
M Spia KG LOAD
N Spia BLOCCO TASTI
O Spie SELECTION TEMPERATUREA
P Spie SELEZIONE CENTRIFUGA

Aperture oblo

Uno speciale dispositivo di sicurezza impedisce che l'oblo possaVenire aperto immediamente dopo la fine di un ciclo di lavaggio.

Dopo 2 minuti alla fine del lavaggio la spia si spegne perindicare che è possibile aripre l'oblò.

Manopola programmi con posizione di OFF

Ruotando la manopola il display si illumina visualizzando i parametri del programma scelto.

A fine ciclo o dopo un periodo di inattività, la luminosità del display diminuisce per un risparmio energetico.

N.B.: Per spegnere la macchina ruotare la manopola programmi sulla posizione OFF.

• Premere il tasto AVVIO/PAUSA per iniziare il ciclo di lavaggio.
• Il ciclo di lavaggio avverrà con la manopola programmi ferma sul programma selezionato sino alla fine del lavaggio.
  A fine ciclo spegnere la lavabiancheria portando la manopola programmi in posizione OFF.

La manopola programmi devese sere sempre portata in posizione di OFF alla fine di un lavaggio e prima di selezionarme uno nuovo.

Tasto AVVIO/PAUSA

Chiudere l'oblo PRIMA di premere il tasto AVVIO/PAUSA.

• Premere per avviare il ciclo impostato con la manopola programmi.

Dopo ave avviato la lavabiancheria con il tasto AVVIO/PAUSA si dovrà attendere alcuni secondi affinché la macchina inizi il programma.

AGGIUNGERE O TOGLIERE CAPI DOPO L'AVVIO DEL PROGRAMMA (PAUSA)

• Tenere premuto il tasto AVVIO/PAUSA per circa 2 secondi (alcune spie e l'indicazione del tempo residuo lampeggeranno,indicando che la macchina è in pausa).
• Attendere DUE minuti affinché il dispositivo di sicurezza sblocchi l'oblò e ne permetta l'apertura.

Controllare che il livello dell'acqua sia al di tutto dell'oblo prima di aprirlo, per evitare allagamenti.

• Dopo aver aggiunto o molto i capi, chiudere l'oblo e premere il tasto AVVIO/PAUSA (il programma ripartirà dal punto in cui era stato interrotto).

CANCELLAZIONE PROGRAMMA IMPOSTATO

• Per annullare il programma, portare il selettore in posizione OFF.

Tasto PARTENZA DIFFERITA

• Questo tastinge permette di programmare l'avvio del ciclo di lavaggio con un ritardo massimo di 24h.
  Per impostare la partenza ritardata procedere nel seguente modo:

• Impostare il programma desiderato.

• Premere il pulsante una prima volta per attivarlo (sul display viene visualizzato h00) e premere nuovamente per impostare un ritardo di 1 ora (sul display viene visualizzato h01). Ad agli pressione successiva il ritardo impostato allaunte di 1 ora sono a h24 nelle con un ulteriore pressione si azzzera la partenza ritardata.

• Confermare premendo il tasto AVVIO/PAUSA per iniziare il conteggio alla fine del quale il programma inizierà automaticamente.
• É possible annullare la partenza ritardata, portando la manopola programmi in posizione OFF.

Se dovesse mancare la corrente durante il funzionamento della lavabiancheria, una speciale memoria conserva l'impostazione effettuata e, al ritorno della corrente, la macchina ripartirà dal punto in cui si era fermata.

I tasti opzione devono essere selezionati prima di premere il tasting AVVIO/PAUSA.

Tasto OPZIONI

Questo tasto permette di scegliere tra tre differenti opzioni:

- EXTRA RISCIACQUO

• Questa opzione permette diaggiungere un risciacquo alla fine del ciclo di lavaggio ed è stata studiata appositamente per le persone con pelle delicata e sensibile, per le qualianche un minimo residuo di detersivo cui causare irritazioni o allergie.
  Si consiglia di utilizzare esta funzione anche per i capi dei bambini e per tessuti molto sporchi, per i quali è necessario utilizzato più detersivo, oppure nel

lavaggio di capi di spugna le cui fibre tendono maggiornente a trattenere il detersivo.

-IGIENE +

Attivabile solo quando si impostano almeno 60^ , esta opzione permette di igienizzare la biancheria, mantenendo costante la temperatura durante l'intera fase di lavaggio.

- STIRO FACILE

Questa funzione permette di ridurre al minimo la formazione di pieghe, eliminando le centrifughe intermediie o riducendo l'intensità dell'ultima centrifuga.

Nel caso sua stata selezionata un'opzione non compatibile con il programma scelto, la relativa spia prima lampeggera e poi si spegnerà.

Tasto RAPIDI / LIVELLO DI SPORCO

Questo tasto permette di scegliere tra due differenti opzioni, a seconda del programma selezionato:

- RAPIDI

L'opzione è attivabile quando viene selezionato il programma RAPIDI (14/30/44 Min.) e permette di scegliere una delle tre durate disponibili.

- LIVELLO DI SPORCO

• Al momento della selezione di un programma, verrà automaticamente indicato il tempo di lavaggio preimpostato per quel programma.
• Questa opzione permette di scegliere tra 3 livelli di intensità di lavaggio, a seconda del grado di sporco dei tessuti, modificando la durata del programma selezionato (può essere utilizzata solo in alcuni programmi come riportato nella tabella programmì).

Tasto SELEZIONE TEMPERATURA

• Questo tasto permette diambiare la temperatura dei cici di lavaggio.
• Per la salvaguardia dei tessuti, non è possibile augmentare la temperature altre la massima prevista per agli programma.
  Se si vuole eseguire un programma di lavaggio a freddo le spie devono essere tutte spente.

Tasto SELEZIONE CENTRIFUGA

• Premendo quello tasto, si può ridurre la massima velocità di centrifuga possibile per il programma selezionato, forn o alla sua completeness.
  Se l'etichetta non riporta alcuna indicazione è possibile centrifugare alla massima velocità prevista dal programma.

Per la salvaguardia dei tessuti, non è possibile aumento la velocità altre la massima prevista per agli programma.

Per riattivare la centrifuga, è sufficiente premere nuovamente il tasto, fino al raggiungimento della velocità scelta.
- É possibile modificare la velocità della centrifuga in qualsiasi momento,anchezza portare la macchina in PAUSA.

Un sovradosaggio di detersivo cui causare un'ecccessiva formazione di schiuma. Se la lavatrice rileva un'ecccessiva presenza di schiuma, cui escludere la centrifuga o prolongare la durata del programma e aumento il consumo d'acqua.

Il modello è dotato di un particolare dispositorio elettronico che impedisce la partenza della centrifuga con carichi particularmente sbilanciati. Questo serve a ridurre le vibrazioni e a migliorare la silenzioso, salvaguardando la durata della lavabiancheria.

BLOCCO TASTI

Le pressione contemporanea dei tasti SELECTIONE TEMPERATUREA e SELECTIONE CENTRIFUGA per circa 3 secondi permette di bloccare i tasti. In quello modo, si può evitare che vengano effettuate modifiche indesiderate o accidentali.
Il blocco tasti cui po eccere annulato, semiclassicalmente premendo nuovamente i due tasti di attivazione o spegnendo l'apparecchio.

Display

Ilsystemadi segnalazione del display consente diesserecostamente informatisulfunzionamento dell'apparecchio.

1) SPIE OPZIONI

Indicano le opzioni selezionabili tramite l'apposto tasto.

2) DURATA CICLO

Al momento della selezione di un programma, verrà automaticamente indicata la durata del ciclo che potravariare a seconda delle opzioni che verranno selezionate.
- Dop l'avvio del programma il display vi terrà costamente informati sul tempo restante alla fine del lavaggio.
L'apparecchio calcola tale tempo in base a un carico standard, ma durante il ciclo la macchina corregge il tempo a seconda del volume e della composizione del carico.

3) SPIA PORTABLOCCATA

La spia indica la chiusura dell'oblò.

Chiudere l'oblo PRIMA di premere il tasto AVVIO/PAUSA.

• Dop aver premuto il tasto AVVIO/PAUSA, inizialmente la spia lampeggia per poi diventare fissa sino alla fine del lavaggio.

Nel caso in cui l'oblo non venga chiuso correttamente la spia continuera a lampeggiare per circa 7 secondi, dopodiché il commando d'avvio si cancellerà automaticamente. In tal caso, chiudere correttamente l'oblo e premere nuovamente il tasting AVVIO/PAUSA.

• Uno speciale dispositivo di sicurezza impedisce che l'oblo possa essere aperto immediamente nella fine di un ciclo di lavaggio. Attendere 2 minuti che la spia si spenga e quando spegnere la macchina portando la manopola programmi in posizione di OFF.

4) SPIA Kg LOAD (attiva solo nei programmi Cotone e Sintetici)

• Durante i primi minuti di funzionamento la spia "Kg LOAD" rimane accesa

mente la macchina calcola il tempo restante alla fine del ciclo, in base alla quantità di biancheria effettivamente introdotta all'internalo del cestello.

• "Kg LOAD" consente di misurare durante tutte le fasi del lavaggio una serie di informazioni sulla biancheria inserta all'internalo del cesto e nei primi minuti del ciclo di lavaggio:

• regola la quantità di acqua necessaria;

-determina la durata del lavaggio;

• regola i risciacqui in base al carico e al tipo di biancheria che si è scelto di lavare;

• regola il ritmo di rotazione del cesto per adattarlo al tipo di tessuto;

• riconosce la presenza di schiuma, augmentando eventualmente il livello dell'acqua durante i risciacqui;

• regola il numero di giri della centrifuga in funzione del carico, evitando che ci siano squilibri.

Indica che i tasti sono stati bloccati.

6) SPIE SELECTION TEMPERATUREA

Indicano la temperatura di lavaggio del programma selezionato che può essereambiata (dove previsto)tramite il relativostato.

Se si vuole eseguire un programma di lavaggio a freddo le spie devono essere tutte spente.

7) SPIE SELEZIONE CENTRIFUGA

Indicano la velocità di centrifuga del programma selezionato che può essere variata o annullata,tramite l'apposto tasto.

Tabella programmi

PROGRAMMA		(kg)(MAX.)* (fare riferimento al cruscotto)								(1) °C (MAX.)	2	1
		5kg	6kg	7kg	8kg	9kg	10kg	11kg	12kg		2		1
+ Pre	Cotone 2) Resistente	5	6	7	8	9	10	11	12	90°	●	●
	Cotone + 2) Prelavaggio	5	6	7	8	9	10	11	12	60°	●	●	●
Eco 20°	Cotone ** 2)	5	6	7	8	9	10	11	12	60°	●	●
	Eco 20°	5	6	7	8	9	10	11	12	20°	●	●
Sinteticci 2)		2,5	3	3,5	4	4,5	5	5,5	6	60°	●	●
Delicati		2	2	2,5	2,5	2,5	2,5	2,5	3	40°	●	●
Risciacqui		-	-	-	-	-	-	-	-	-	△	●
Centrifuga		-	-	-	-	-	-	-	-	-
Scarico		-	-	-	-	-	-	-	-	-
14/30/44 Min.	14' Rapidità 3) 30' 44'	1	1	1	1,5	1,5	1,5	1,5	2	30°	●	●
		1,5	2	2,5	2,5	2,5	2,5	2,5	3	30°	●	●
		3	3	3,5	3,5	3,5	3,5	3,5	4	40°	●	●
Capi scuri		2,5	3	3,5	4	4,5	5	5,5	6	40°	●	●
Camicie 2)		2,5	3	3,5	4	4,5	5	5,5	6	30°	●	●
Seta		1	1	1	2	2	2	2,5	30°	●	●
Lana		1	1	1	2	2	2	2,5	40°	●	●
A Mano		1	1	1	2	2	2	2,5	30°	●	●

Note da considerare

• La massima capacità di carico di biancheria asciutta differisce a seconda del modello (fare riferimento al crusotto).

** PROGRAMMI COTONE DI PROVA SECONDO (EU) No 1015/2010 e No 1061/2010.

PROGRAMMA COTONE CONTEMPERATURA DI 60^

PROGRAMMA COTONE CONTEMPERATURA DI 40^

Questi programmi sono indicati per lavare capi di cotone normalmente sporchi e sono i più efficienti in termini di consumo combinato di acqua e energia per lavaggi di biancheria in cotone.

Questi programmi sono stati sviluppati per essere conformi con le temperature di lavaggio delle etichette degli indumenti e la temperatura effettiva dell'acqua potrebbe differire leggermente da quella dichiarata dal ciclo.

(Solo per i modelli dotati di bacinella per il detersivo liquido)

Quando solo alcuni capi presentano macchie che richiedono un trattamento con prodotti candeggianti liquidi, si può procedere ad una smacchiatura preliminare in lavatrice.

Introduire nello scomparto "2" del cassetto detersivo l'apposita vaschetta in dotazione nella quale versare il candeggiante ed impostare il programma RISCIACQUI. Finito quello trattamento, riportare la manopola programmi in posizione OFF,aggiungere ai capi candeggiati il resto della biancheria e procedere al bucato normale con il programma più adatto.

1) Quando si selezione un programma, sul display viene indicata la temperature consigliata che può essereambiata (dove previsto)tramite il relativo tasto, ma non può essere aumento altre la massima prevista.
2) Per i programmi indicati è possibile,tramite il tasto LIVELLO DI SPORCO,regolare il tempo e l'intensità dellavaggio.
3) Selezionando il programma RAPIDI alla manopola programmi ed agenda sul tasto RAPIDI, sare possibile selezioniare uno dei 3 programmi rapidi a disposizione, overo 14^ , 30^ e 44^ .

Selezione programmi

Per trattare i vari tipi di tessuto e le varie gradazioni di sporco, la lavatrice è dotata di programmi specifici, adatti ad agli esigenza di lavaggio (vedere tabella programmi).

Cotone Resistente

Realizzato per sviluppare il massimo grado di lavaggio. La centrifuga finale alla massima velocità assicura un'ottima strizzatura.

Cotone + Prelavaggio

Programma studiato per eliminare le macchie dai capi bianchi resistenti in cotone. La fase di prelavaggio assicura la rimozione dello sporco più ostinato. Aggiungere nello scomparto "1" una quantità di detersivo pari al 20% di quella utilizzata per il lavaggio principale.

Cotone

Questo programma è indicato per lavare capi di cotone normalmente sporchi ed è il più efficente in termini di consumo combinato di acqua e energia per lavaggi di biancheria in cotone.

Eco 20^

Questo innovativo programma consente di lavare insieme diversi tessuti quali cotone, misti e sintetici alla temperatura di 20^ , con prestazioni ottimali. Consente inoltre di trattare diversi colori temporaneamente. Il consumo risulta essere circa il 40% di un programma Cotone 40^ .

Sintetici

Il lavaggio ed il risciacquo sono ottimizzati nei ritmi di rotazione del cesto e nei livelli di acqua. La centrifuga ad azione delicata, assicura una ridotta formazione di pieghe sui tessuti.

Delicati

Questo programma alterna momenti di lavoro a momenti di pausa ed è particolarementeindicato per il lavaggio di tessuti molto delicati. Il lavaggio e i risciacqu sono eseguiti con alto livello di acqua per assicurare le migliorioni prestazioni.

Risciacqui

Questo programma effettua 3 risciacqui della biancheria con centrifuga intermedia (eventualmente riducibile o annullabile tramite

l'apposto tasto). E'utilizzabile per risciacquare qualsiasi tipo di tessuto, ad esempio dopo un lavaggio effettuato a mano.

Centrifuga

Questoprogrammaeffettuaunacentrifuga alla massima velocità (eventualmente riducibiletramite l'apposto tasto).

Scarico

Questoprogrammaeffettua lo scarico dell'acqua.

Rapidi (14/30/44 Min.)

Ciclo di lavaggio consigliato per carichi ridotti poco sporchi. Con quello programmasi raccomanda di ridurre il detersivo normalmente usato per evitare sprechi inutili. Selezionando il programma RAPIDI ed agenda sul relative tasting è possibile scegliere uno dei 3 programmi rapidi a disposizione.

Capi scuri

Programma studiato per trattare tutti i capi scuri evitando la perdita di colori e il formarsi di pieghe. Si consiglia l'utilizzo di detersivo liquido.

Camicie

Il ciclo di lavaggio è ottimizzato per ridurre la formazione di pieghe, mantenendo un'eccellente risultato di lavaggio. E' inoltre possibile ridurre la velocità della centrifuga per una stiratura più semplice.

Seta

Programma dedicato per i tessuti in seta lavabili in lavatrice. Le rotazioni del cesto sono delicate, la temperatura non supera i 30^ ed il programma termina con una centrifuga leggera.

Lana

Questo programma effettua un ciclo di lavaggio dedicato ai tessuti in "Lana lavabile in lavatrice" o per i capi da lavare esclusivamente a mano.

A Mano

Programma per capi lavabili solo a mano, il programma termina con 3 risciacqui e una centrifuga delicata.

7. RISOLUZIONE PROBLEMI E GARANZIA

Nel caso si pensi che la lavatrice non funzioni in modo corretto, consultare la breve guida除去 riportata, con alcuni suggerimenti pratici per risolverve le anomalie più comuni.

SEGNALAZIONE ERRORI

• Modelli dotati di display: gli errorsi verranno visualizzati tramite un numero preceduto da una "E" (esempio: Errore 2 = E2 ).
• Modellienza display: gli errorsi verranno indicate tramite il lampeggio di tutte le spie per un numero di volteEDI paral codice dell'erreore, seguiti da una pausa di 5 secondi (esempio: Errore 2 = 2 lampeggii, pausa di 5 secondi, 2 lampeggii, ecc...).

Errore visualizzato	Significato e soluzioni
E2 (con display)2 lampeggii delle spie (senza display)	La macchina non carica acqua.
	Verificare che il rubinetto dell'acqua sia aperto.
	Appurare che il tubo di carico non sia piegato o schiacciato.
	Tubo scarico non ad altezza corretta (vedere sezione istallazione).
	Chiudere il rubinetto, svitare il tubo di carico dal retro della lavatrice e verificare che il filtrlo "antisabbia" non sia intasato.
E3 (con display)3 lampeggii delle spie (senza display)	La macchina non scarica l'acqua.
	Verificare che il filtrlo non sia intasato.
	Appurare che il tubo di scarico non sia piegato, schiacciato o ostruito.
	Verificare che l'impliano di scarico a muro non sia intasato, provando a far scaricare la macchina nel lavandino.
E4 (con display)4 lampeggii delle spie (senza display)	La macchina ha rilevatoccessiva schiuma e/o acqua.
	Verificare di non aver usato dosi eccessive di detersivo oppure un prodotto non adatto al lavaggio in lavatrice.
E7 (con display)7 lampeggii delle spie (senza display)	Problema oblo.
	Verificare la corretta chiusura dell'oblò. Assicurarsi che non vi siano panni all'interno del cesto che possano ostacolarne la chiusura.
	Se l'oblò è bloccato, staccare la spina ed attendere 2-3 minuti prima di riprovare ad aprirlo.
Qualsiasi altro codice d'errone	Spagnere la lavatrice, staccare la spina e attendere un minuto. Accendere nuovamente la macchina e avviare un programma. Se l'erreore dovesse ripresentarsi, contattare un Centro Assistenza Tecnica Autorizzato, communicates l'erreore visualizzato.
Problema	Possibili cause e soluzioni pratiche
La lavatrice non funziona / non parte	Verificare che la spina sia insertita in modo corretto.
	Controllare che non manchi l'alimentazione elettrica.
	Appurare che la presa di currente funzioni, provandola con un altro appurecchio come ad esempio una lampada.
	Verificare la corretta chiusura dell'obli.
	Verificare di aver selezionato e avviato correttamente il programma di lavaggio.
	Assicurarsi che la macchina non sia stata messa erroneamente in pausa.
Presenza di acqua sul pavimento vicino alla lavatrice	È possible che sua dovuto ad una perdita alla guarnizione posta tra rubinetto e tubo di carico. Verificare il corretto serraggio del tubo ed eventually sostuire la guarnizione.
	Assicurarsi che il filtrlo sa chiuso correttamente.
La lavatrice non centrifugata	In alcuni condizioni di disposizione non ottimale della biancheria nel cesto, la lavatrice potrebbe: • Aumentare il tempo d'ésecuzione della centrifuga nel tentativo di ridistribuire in maniera omogenea il carico. • Abbassare la velocità di centrifuga per ridurre le vibrazioni e migliorare la silenziosità. • Escludere la centrifuga per salvaguardare la durata della lavabiancheria. Assicurarsi che il carico sia distribuito in modo uniforme; in caso contrario, riposizionarlo e riavviare la macchina.
	Potrebbe essere dovuto al fatto che l'acqua non sia più stata scarcata completeness: attendere alcuni minuti. Se il problema persiste, videere descrizione Errore 3.
	In alcuni modelli, è presente la funzione "esclusione centrifuga": verificare che non sia stata attivata.
	Verificare che non siano state selezionate opzioni che modificichino la centrifuga.
	Un eccessivo utilizzato di detersivo più impedire l'ésecuzione della centrifuga: ridurre il quantitativo per i successivi lavaggi.
Si sentono forti vibrazioni / rumore durante la centrifuga	La lavatrice potrebbe non essere completeness in piano: in caso, regolare i piedini come indicato nell'apposita-Sezione.
	Verificare di aver disimballato correttamente la macchina rimuovendo tutte le viti, i gommini e i distanziali presenti sul retro della stessa.
	Assicurarsi che non vi siano corpi estranei nel cesto (monete, cerniere, bottoni, ecc...).

La garanzia convenzionale copre difetti elettrici e/o meccanici del prodotto attribuibili ad un'azione o omissione del produttore.

Se un difetto riscontrato è imputabile a fatti esterni, uso scorretto, errata installazione o mancato rispetto di quanto riportato nelle istruzioni d'uso, i costi per l'eventuale riparazione saranno a carico del cliente.

L'utilizzo di detersivi ecologici alla fosfati\ può produrre i seguenti effetti:

• acqua di scarico dei risciacqui più turbida: è un effetto legato alla presenza di zeoliti in sospensione che non ha effetti negativi sull'efficacia del risciacquo.
• presenza di polvere bianca (zeoliti) sul bucato al termine del lavaggio: è un effetto normale, la polvere non si ingloba nei tessuti e non ne alterera il loro colore. Per rimuoverla, effettuare un ciclo di risciacqui. Provarare ad utilizzato meno detersivo per i futuri lavaggi.
• presenza di schiuma nell'accua dell'ultimo risciacquo: non è necessariamente indices i un cattivo risciacquo. Provarare ad utilizzato meno detersivo per i futuri lavaggi.
  -vistosa formazione di schiuma: è spesso dovuta ai tensioattivi anionici presenti nella formulazione dei detersivi che difficultamente sono allontanabili alla biancheria stessa.

In questi casi, non è necessario eseguire più cici di risciacquo per eliminare quosti effetti: non si otterrà alcun beneficio.

Se l'inveniente persistsiste o se si pensi che ci sia un malfunzionamento, contattare immediatamente un nostro Centro Assistenza Tecnica Autorizzato.

Si consiglia di utilizzato sempre ricambi originali, disponibili presso i nostri Centri Assistenza Tecnica Autorizzati.

Garanzia

Il prodotto è garantito alle condizioni e nei termini riportati sul certificato inserto nel prodotto. Il certificato di garanzia dovrà essere conservato,debitamente compilato, per essere molto ad un nostro Centro Assistenza Tecnica Autorizzato, in caso di necessità.

La ditta costruttrice declina agli responsabilità per eventuali errorsi di stampa contentuti nel libretto presente in quello prodotto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai proprio prodotti senza compensettere le caratteristiche essenziali.
