MANUALE UTENTE KIS2LVFEO SIEMENS

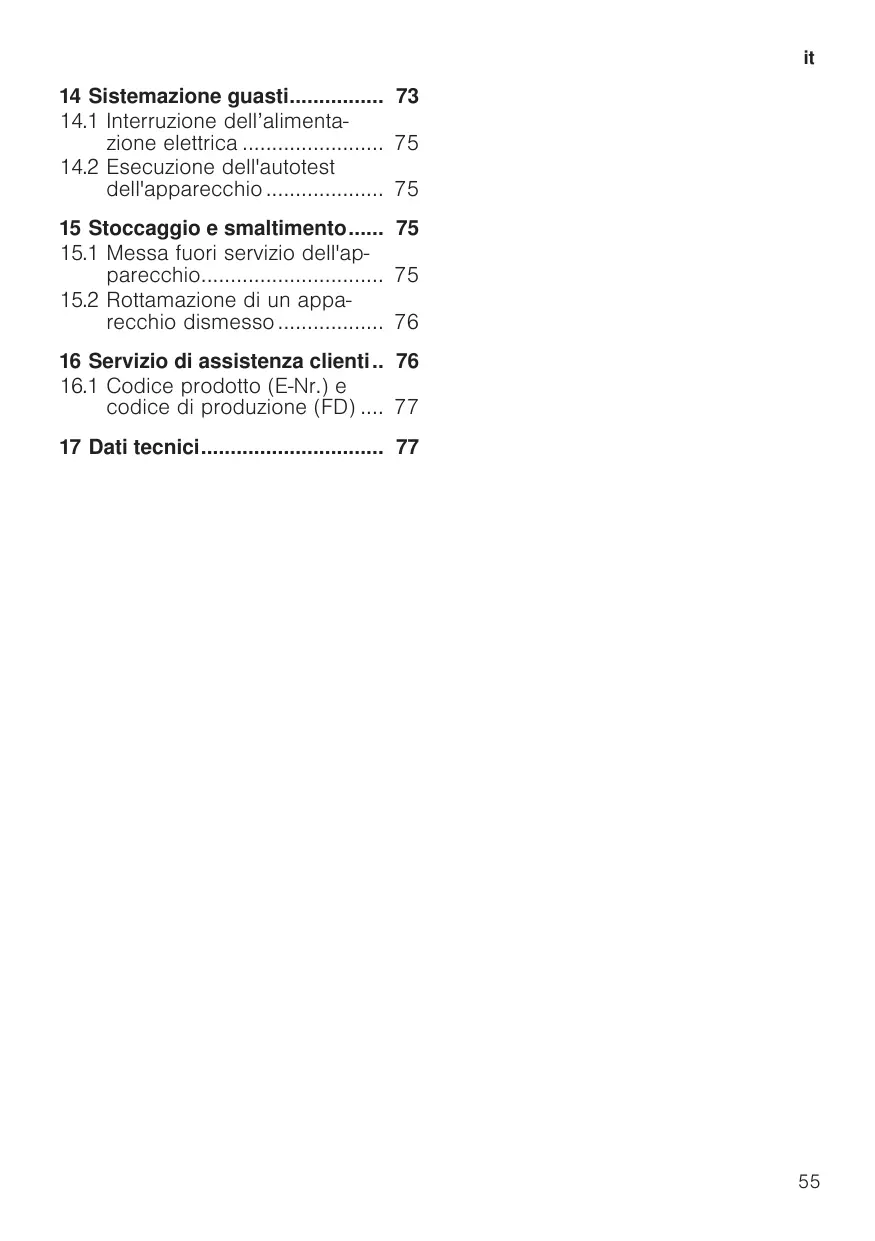

Indice 1 Sicurezza 1.1 Avvertenze generali 1.2 Utilizzo conforme all'uso previsto 1.3 Limitazione di utilizzo 1.4 Trasporto sicuro 1.5 Installazione sicura 1.6 Utilizzo sicuro 1.7 Apparecchio danneggiato

56 56 56 56 56 57 58 60

2 Prevenzione di danni materiali 62 3 Tutela dell'ambiente e risparmio 62 3.1 Smaltimento dell’imballaggio .. 62 3.2 Risparmio energetico 62 4 Installazione e allacciamento ... 4.1 Contenuto della confezione .... 4.2 Criteri per il luogo d'installazione 4.3 Montaggio dell’apparecchio.... 4.4 Preparazione dell'apparecchio per il primo utilizzo 4.5 Collegamento elettrico dell'apparecchio

5 Conoscere l'apparecchio 64 5.1 Apparecchio 64 5.2 Pannello di comando 65 6 Dotazione 6.1 Ripiano 6.2 Portabottiglie 6.3 Contenitore per frutta e verdura 6.4 Balconcino controporta 6.5 Accessori

7 Comandi di base 66 7.1 Accensione dell’apparecchio .. 66 7.2 Istruzioni per il funzionamento 66 54

7.3 Spegnimento dell'apparecchio 66 7.4 Regolazione della temperatura 66 8 Funzioni supplementari 67 8.1 Funzione «super» 67 9 Allarme 67 9.1 Allarme porta 67 10 Frigorifero 10.1 Consigli per la conservazione degli alimenti nel frigorifero 10.2 Zone fredde nel frigorifero .... 10.3 Adesivo OK 11 Congelatore 11.1 Porta del congelatore 11.2 Capacità di congelamento .... 11.3 Consigli per la conservazione di alimenti nel vano congelatore 11.4 Consigli per congelare alimenti freschi 11.5 Conservazione degli alimenti congelati a −18 °C 11.6 Metodi di scongelamento per alimenti congelati

67 67 68 68 68 68 68 69 69 69 69

12 Scongelamento 70 12.1 Scongelamento nel frigorifero 70 12.2 Scongelamento nel vano congelatore 70 13 Pulizia e cura 13.1 Preparazione dell'apparecchio per la pulizia 13.2 Pulizia dell'apparecchio 13.3 Pulizia del convogliatore dell'acqua di sbrinamento e del foro di scarico 13.4 Rimozione degli accessori ....

14 Sistemazione guasti 73 14.1 Interruzione dell’alimentazione elettrica 75 14.2 Esecuzione dell'autotest dell'apparecchio 75 15 Stoccaggio e smaltimento 75 15.1 Messa fuori servizio dell'apparecchio 75 15.2 Rottamazione di un apparecchio dismesso 76 16 Servizio di assistenza clienti .. 76 16.1 Codice prodotto (E-Nr.) e codice di produzione (FD) .... 77 17 Dati tecnici 77

1 Sicurezza Osservare le seguenti avvertenze di sicurezza.

1.1 Avvertenze generali ¡ Leggere attentamente le presenti istruzioni. ¡ Conservare le istruzioni e le informazioni sul prodotto per il successivo utilizzo o per il futuro proprietario. ¡ Non collegare l'apparecchio se ha subito danni durante il trasporto.

1.2 Utilizzo conforme all'uso previsto Questo apparecchio è concepito esclusivamente per l'incasso. Utilizzare l'apparecchio soltanto: ¡ Per refrigerare e per congelare gli alimenti e per la produzione di ghiaccio. ¡ in case private e in locali chiusi in ambito domestico; ¡ fino a un'altitudine di massimo 2000 m sul livello del mare.

1.3 Limitazione di utilizzo Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali o prive di sufficiente esperienza e/o conoscenza se sorvegliati o già istruiti in merito all'utilizzo sicuro dell'apparecchio e se hanno compreso i rischi da esso derivanti. I bambini non devono giocare con l'apparecchio. Ai bambini senza sorveglianza è vietato eseguire la pulizia e manutenzione di competenza dell’utente. I bambini da 3 a 8 anni possono caricare e scaricare il frigorifero/ congelatore.

1.4 Trasporto sicuro AVVERTENZA ‒ Pericolo di lesioni! Il peso elevato dell'apparecchio può causare lesione durante il sollevamento. ▶ Non sollevare l'apparecchio autonomamente. 56

1.5 Installazione sicura AVVERTENZA ‒ Pericolo di scosse elettriche! Le installazioni effettuate in modo non appropriato costituiscono un pericolo. ▶ Collegare e utilizzare l’apparecchio solo in conformità con i dati indicati sulla targhetta identificativa. ▶ Collegare l'apparecchio a una rete a corrente alternata soltanto con una presa con messa a terra installata a norma. ▶ Il sistema del conduttore di protezione dell’impianto elettrico domestico deve essere installato a norma. ▶ Non alimentare mai l'apparecchio da un commutatore esterno ad es. un timer esterno o un telecomando. ▶ Se l'apparecchio è incassato, la spina di alimentazione del cavo di collegamento alla rete elettrica deve essere liberamente accessibile, oppure qualora non fosse possibile accedere liberamente alla spina, nell'impianto elettrico fisso deve essere montato un dispositivo di separazione conformemente alle norme di installazione. ▶ Durante l'installazione dell'apparecchio prestare attenzione che il cavo di alimentazione non resti incastrato e non si danneggi. Un isolamento danneggiato del cavo di allacciamento alla rete costituisce un pericolo. ▶ Non mettere mai il cavo di allacciamento alla rete a contatto con fonti di calore. AVVERTENZA ‒ Pericolo di esplosione! Se le aperture di ventilazione dell'apparecchio sono tappate, in caso di perdita del circuito refrigerante si può creare una miscela infiammabile di gas e aria. ▶ Non tappare le aperture di ventilazione all'interno dell'alloggiamento dell'apparecchio o nell'alloggiamento a incasso. AVVERTENZA ‒ Pericolo di incendio! È pericoloso utilizzare un cavo di alimentazione con una prolunga e un adattatore non ammesso. ▶ Non utilizzare cavi di prolunga o prese multiple. 57

▶ Utilizzare esclusivamente gli adattatori e i cavi di alimentazione approvati dal produttore. ▶ Se il cavo di alimentazione è troppo corto e non è disponibile un cavo di alimentazione più lungo, contattare un elettricista per modificare l'installazione domestica. Le prese multiple mobili o gli alimentatori mobili possono surriscaldarsi e provocare un incendio. ▶ Non collocare prese multiple mobili o alimentatori mobili nella parte posteriore dell'apparecchio.

1.6 Utilizzo sicuro AVVERTENZA ‒ Pericolo di scosse elettriche! L'infiltrazione di umidità può provocare una scarica elettrica. ▶ Utilizzare l'apparecchio esclusivamente in luoghi chiusi. ▶ Non esporre mai l'apparecchio a calore e umidità eccessivi. ▶ Non lavare l'apparecchio con pulitori a vapore o idropulitrici. AVVERTENZA ‒ Pericolo di soffocamento! I bambini potrebbero mettersi in testa il materiale di imballaggio o avvolgersi nello stesso, rimanendo soffocati. ▶ Tenere lontano il materiale di imballaggio dai bambini. ▶ Vietare ai bambini di giocare con materiali d’imballaggio. I bambini possono inspirare o ingoiare le parti piccole, rimanendo soffocati. ▶ Tenere i bambini lontano dalle parti piccole. ▶ Non lasciare che i bambini giochino con le parti piccole. AVVERTENZA ‒ Pericolo di esplosione! Se il circuito refrigerante è danneggiato, può fuoriuscire del refrigerante infiammabile ed esplodere. ▶ Per accelerare il processo di scongelamento non utilizzare dispositivi meccanici o altri strumenti diversi da quelli consigliati dal produttore. ▶ Staccare gli alimenti congelati con un oggetto smussato, ad es. il manico di un cucchiaio di legno.

I prodotti contenenti gas propellenti combustibili e sostanze esplosive possono esplodere, per es. bombolette spray. ▶ Non conservare nell'apparecchio prodotti contenenti gas propellenti combustibili e sostanze esplosive. AVVERTENZA ‒ Pericolo di incendio! Gli apparecchi elettrici all’interno di questo elettrodomestico possono incendiarsi, ad esempio apparecchi di riscaldamento o produttori di ghiaccio elettrici. ▶ Non utilizzare alcun apparecchio elettrico all'interno dell'elettrodomestico. AVVERTENZA ‒ Pericolo di lesioni! I contenitori di bevande contenenti anidride carbonica possono esplodere. ▶ Non conservare nel congelatore contenitori con bevande contenenti anidride carbonica. Pericolo di lesioni agli occhi dovute alla fuoriuscita di refrigerante infiammabile e gas nocivi. ▶ Non danneggiare i tubi del circuito refrigerante e l'isolamento. AVVERTENZA ‒ Pericolo di ustioni da freddo! Il contatto con gli alimenti surgelati e le superfici fredde può causare bruciature dovute al freddo. ▶ Non mettere in bocca alimenti congelati appena presi dal congelatore. ▶ Evitare il contatto prolungato della pelle con prodotti surgelati, ghiaccio e con superfici nel congelatore. ATTENZIONE ‒ Pericolo di danni alla salute! Osservare le seguenti indicazioni per evitare di sporcare gli alimenti. ▶ Se la porta viene aperta per un periodo di tempo prolungato, si può verificare un notevole aumento di temperatura all'interno degli scomparti dell'apparecchio. ▶ Pulire regolarmente le superfici che entrano in contatto con gli alimenti e i sistemi di scarico accessibili. 59

▶ Conservare carne e pesce crudi in contenitori adatti nel frigorifero, in modo che non entrino in contatto con altri alimenti o non gocciolino su questi. ▶ Se il frigorifero/congelatore rimane vuoto per un lungo periodo, spegnere l'apparecchio, scongelarlo, pulirlo e lasciare aperta la porta per prevenire la formazione di muffa. I componenti nell'apparecchio in metallo o che sembrano in metallo possono contenere alluminio. Se cibi con un certo grado di acidità entrano in contatto con l'alluminio, gli ioni di alluminio possono trasferirsi negli alimenti. ▶ Non consumare alimenti contaminati.

1.7 Apparecchio danneggiato AVVERTENZA ‒ Pericolo di scosse elettriche! Un apparecchio o un cavo di alimentazione danneggiati costituiscono un pericolo. ▶ Non mettere mai in funzione un apparecchio danneggiato. ▶ Non tirare mai il cavo di collegamento alla rete elettrica per staccare l'apparecchio dalla rete elettrica. Staccare sempre la spina del cavo di alimentazione. ▶ Se l'apparecchio o il cavo di alimentazione è danneggiato, staccare subito la spina di alimentazione del cavo di alimentazione e spegnere il fusibile nella scatola dei fusibili. ▶ Rivolgersi al servizio di assistenza clienti. → Pagina 76 Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo. ▶ Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio. ▶ Per la riparazione dell'apparecchio possono essere impiegati soltanto pezzi di ricambio originali. ▶ Se il cavo di collegamento alla rete dell'apparecchio viene danneggiato, deve essere sostituito con un cavo di collegamento speciale, reperibile presso il produttore o il relativo servizio di assistenza clienti.

AVVERTENZA ‒ Pericolo di incendio!

In caso di danneggiamento dei tubi, il refrigerante infiammabile e i gas nocivi possono fuoriuscire e prendere fuoco. ▶ Tenere il fuoco e le fonti di calore lontani dall'apparecchio. ▶ Ventilare l'ambiente. ▶ Spegnere l'apparecchio. → Pagina 66 ▶ Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili. ▶ Rivolgersi al servizio di assistenza clienti. → Pagina 76

it Prevenzione di danni materiali

2 Prevenzione di danni materiali ATTENZIONE! Salendo o sedendosi sullo zoccolo, sugli elementi estraibili o sulle porte, l'apparecchio può danneggiarsi. ▶ Non salire su zoccolo, parti estraibili o porte, né sostenersi sugli stessi. Le parti di plastica e le guarnizioni delle porte possono diventare porose a causa di sporco di olio o grasso. ▶ Tenere le parti in materiale plastico e le guarnizioni delle porte sempre libere da olio e grasso. I componenti nell'apparecchio in metallo o che sembrano in metallo possono contenere alluminio. L'alluminio ha una reazione chimica se è a contatto con cibi con un certo grado di acidità. ▶ Non mettere alimenti nell'apparecchio senza imballaggio. Lavando i pezzi dell'attrezzatura e gli accessori in lavastoviglie, questi si possono deformare o scolorire. ▶ Non lavare mai le parti dell'attrezzatura e gli accessori in lavastoviglie.

3 Tutela dell'ambiente e risparmio 3.1 Smaltimento dell’imballaggio I materiali dell'imballaggio sono rispettosi dell'ambiente e possono essere riutilizzati. ▶ Smaltire le singole parti distintamente secondo il tipo di materiale.

3.2 Risparmio energetico Osservando queste avvertenze l'apparecchio consuma meno energia elettrica.

Selezione del luogo d'installazione ¡ Proteggere l'apparecchio dalla luce diretta del sole. ¡ Disporre l'apparecchio alla maggiore distanza possibile da radiatori, piano cottura e altre fonti di calore: – Mantenere una distanza di 30 mm dai fornelli elettrici o a gas. – Mantenere una distanza di 300 mm da stufe a olio o a carbone. ¡ Non coprire oppure ostruire mai le aperture di ventilazione esterne. Risparmio energetico durante l'utilizzo Nota: La disposizione delle parti dell'attrezzatura non influisce sul consumo di energia dell'apparecchio. ¡ Aprire solo per poco l'apparecchio e richiuderlo accuratamente. ¡ Non coprire né bloccare mai le aperture di aerazione interne e le aperture di ventilazione esterne. ¡ Trasportare gli alimenti acquistati in una borsa termica e metterli subito nell'apparecchio. ¡ Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di collocarli nell’apparecchio. ¡ Per scongelare gli alimenti surgelati metterli nel frigorifero, in modo da sfruttare il freddo che hanno accumulato. ¡ Lasciare sempre un poco di spazio fra gli alimenti e la parete posteriore. ¡ Sbrinare regolarmente il congelatore.

Installazione e allacciamento

¡ Aprire solo per poco il congelatore e richiuderlo accuratamente.

4.2 Criteri per il luogo d'installazione

4 Installazione e allacciamento

AVVERTENZA Pericolo di esplosione! Se l'apparecchio è collocato in un locale troppo piccolo, in caso di perdita del circuito refrigerante si può creare una miscela infiammabile di gas e aria. ▶ Collocare l'apparecchio soltanto in un locale con un volume minimo di 1 m3 ogni 8 g di refrigerante. La quantità di refrigerante è indicata sulla targhetta identificativa. → Fig. 1 / 5

4.1 Contenuto della confezione Dopo il disimballaggio controllare che siano presenti tutti i componenti e che non presentino danni dovuti al trasporto. In caso di contestazioni rivolgersi al fornitore oppure al nostro servizio di assistenza clienti → Pagina 76. La dotazione comprende: ¡ Apparecchio da incasso ¡ Attrezzatura e accessori1 ¡ Materiale di montaggio ¡ Istruzioni per il montaggio ¡ Istruzioni per l'uso ¡ Elenco dei centri di assistenza clienti ¡ Allegato di garanzia convenzionale2 ¡ Etichetta energetica ¡ Informazioni sul consumo energetico e sui possibili rumori

A seconda del modello l'apparecchio può pesare di fabbrica fino a 45 kg. Per poter trasportare il peso dell'apparecchio, la base deve essere sufficientemente stabile.

Temperatura ambiente ammessa La temperatura ambiente ammessa dipende dalla classe climatica dell'apparecchio. La classe climatica è indicata nella targhetta identificativa. → Fig. 1 / 5 Classe climatica

SN N ST T Temperatura ambiente ammessa 10 °C…32 °C 16 °C…32 °C 16 °C…38 °C

16 °C…43 °C Nei limiti della temperatura ambiente ammessa l'apparecchio è pienamente efficiente. Se un apparecchio della classe climatica SN viene utilizzato a temperature ambiente inferiori, possono esse1

In funzione dell'allestimento dell'apparecchio

Non in tutti i Paesi 63

it Conoscere l'apparecchio

re esclusi danni all’apparecchio fino ad una temperatura ambiente di 5 °C.

Dimensioni nicchia Quando si installa l'apparecchio in una nicchia, rispettarne le dimensioni. In caso contrario possono emergere problemi durante l'installazione dell'apparecchio. Profondità della nicchia Installare l'apparecchio nella nicchia a una profondità consigliata di 560 mm. Una minore profondità della nicchia fa aumentare leggermente l'assorbimento di energia. La profondità della nicchia deve essere di almeno 550 mm. Larghezza della nicchia Per l'apparecchio è necessaria una larghezza interna della nicchia del mobile di almeno 560 mm. Installazione over-and-under e side-by-side Se si desiderano installare due apparecchi di refrigerazione sovrapposti o vicini, mantenere una distanza di almeno 150 mm l'uno dall'altro. Per apparecchi selezionati è possibile eseguire un'installazione senza distanza minima. A tal proposito, rivolgersi al proprio rivenditore specializzato o progettista della cucina.

4.3 Montaggio dell’apparecchio ▶ Montare l'apparecchio secondo le

relative istruzioni di montaggio.

4.4 Preparazione dell'apparecchio per il primo utilizzo 1. Rimuovere il materiale informativo.

2. Rimuovere la pellicola protettiva e i

blocchi di trasporto, come il nastro adesivo e il cartone. 3. Pulire l'apparecchio per la prima volta. → Pagina 71

4.5 Collegamento elettrico dell'apparecchio 1. Collegare la spina del cavo di al-

lacciamento alla rete all'apparecchio. 2. Inserire la spina del cavo di allacciamento alla rete dell'apparecchio a una presa vicina. I dati di collegamento dell'apparecchio sono indicati sulla targhetta di identificazione. → Fig. 1 / 5 3. Controllare il corretto posizionamento della spina. a Ora l’apparecchio è pronto per il funzionamento.

5 Conoscere l'apparecchio 5.1 Apparecchio Di seguito è riportata una panoramica dei componenti dell'apparecchio. → Fig. 1

Pannello di comando → Pagina 65 Congelatore → Pagina 68 Portabottiglie → Pagina 65 Contenitore per frutta e verdura → Pagina 65 Targhetta identificativa → Pagina 77 Balconcino porta per grandi bottiglie → Pagina 65

Nota: A seconda della dotazione e delle dimensioni sono possibili differenze fra apparecchio e figure.

5.2 Pannello di comando Il pannello di comando consente di impostare tutte le funzioni dell'apparecchio e di ottenere informazioni sullo stato di esercizio. → Fig. 2

regola la temperatura del frigorifero. si accende quando Super-raffreddamento è attiva. Indica in °C la temperatura impostata del frigorifero.

6 Dotazione La dotazione dell'apparecchio dipende dal modello.

6.1 Ripiano Per variare il ripiano secondo la necessità, rimuoverlo e reinserirlo in un altro punto. → "Rimozione del ripiano", Pagina 72

6.2 Portabottiglie Disporre in sicurezza le bottiglie sul portabottiglie. Per variare il portabottiglie secondo la necessità, è possibile rimuoverlo e reinserirlo in un altro punto. → "Rimozione del ripiano", Pagina 72

6.3 Contenitore per frutta e verdura Conservare frutta e verdura fresche coprendole nell'apposito cassetto. Conservare coperte o sigillare ermeticamente la frutta e la verdura già tagliate. A seconda della quantità e del prodotto conservato, nel cassetto per frutta e verdura può formarsi condensa. Rimuovere la condensa con un panno asciutto. Per mantenere la qualità e l'aroma, conservare frutta e verdura sensibili al freddo all'esterno dell'apparecchio a temperature tra 8 °C e 12 °C, ad es. ananas, banane, agrumi, cetrioli, zucchine, peperoni, pomodori e patate.

6.4 Balconcino controporta Per variare il balconcino controporta, è possibile rimuoverlo e reinserirlo in un altro punto. → "Rimozione del balconcino controporta", Pagina 72

6.5 Accessori Utilizzare gli accessori originali in quanto prodotti appositamente per questo apparecchio. Gli accessori dipendono dal modello di apparecchio.

Portauova Conservare le uova nel portauova. Portabottiglie variabile Disporre in sicurezza le bottiglie sul portabottiglie variabile. → Fig. 3 Vaschetta per cubetti di ghiaccio Per fare i cubetti di ghiaccio, utilizzare la vaschetta apposita. 65

Produzione di cubetti di ghiaccio Per produrre cubetti di ghiaccio utilizzare esclusivamente acqua potabile. 1. Riempire la vaschetta per cubetti di ghiaccio per ¾ con acqua portabile e inserirla nel congelatore. Staccare la vaschetta eventualmente attaccata solo con un oggetto non acuminato, ad esempio un manico di cucchiaio. 2. Per staccare i cubetti di ghiaccio mettere brevemente la vaschetta sotto acqua corrente oppure torcerla leggermente.

¡ Chiudendo lo sportello, si può verificare una depressione. Lo sportello si riapre solo con difficoltà. Attendere brevemente finché la depressione non è stata compensata. ¡ La temperatura dell'apparecchio varia in base alle seguenti condizioni: – frequenza dell'apertura dell'apparecchio – quantità di carico – temperatura degli alimenti appena conservati – temperatura ambiente – esposizione diretta alla luce del sole

7 Comandi di base di base

7.3 Spegnimento dell'apparecchio

7.1 Accensione dell’apparecchio

1. Collegare elettricamente l'apparec-

7.4 Regolazione della temperatura

chio. → Pagina 64 Nota: Se l'apparecchio è stato precedentemente spento con il pannello di comando, tenere premuto per 3 secondi. a Il motore si avvia con un ritardo fino a 8 minuti. a L’apparecchio inizia a raffreddare. 2. Impostare la temperatura desiderata. → Pagina 66

7.2 Istruzioni per il funzionamento ¡ Una volta acceso l'apparecchio, l'avvio del motore può richiedere fino a 8 minuti. ¡ Una volta acceso, l'apparecchio può impiegare anche diverse ore per raggiunge la temperatura impostata. Non inserire alcuna pietanza prima che venga raggiunta la temperatura impostata. 66

Regolazione della temperatura del frigorifero ▶ Premere ripetutamente il pulsante finché l'indicatore temperatura non indica la temperatura desiderata. La temperatura consigliata all'interno del frigorifero è di 4 °C. → "Adesivo OK", Pagina 68 Regolazione della temperatura del congelatore ▶ Per regolare la temperatura del congelatore, modificare la temperatura del frigorifero → Pagina 66. La temperatura del frigorifero influisce su quella del congelatore. Temperature alte del frigorifero generano temperature alte nel congelatore.

Funzioni supplementari

8 Funzioni supplementari Scopri quali funzioni aggiuntive è possibile impostare sull'apparecchio.

Disattivazione dell'allarme porta ▶ Chiudere lo sportello dell'apparecchio o premere ##CP0400SY##. a Il segnale acustico è disattivato.

8.1 Funzione «super» Con il Funzione «super» il frigorifero e il congelatore raffreddano di più. Attivare la Funzione «super» da 4 a 6 ore prima di conservare una quantità di alimenti a partire da 2 kg. Per sfruttare la capacità di congelamento, utilizzare Funzione «super». → "Capacità di congelamento", Pagina 68 Nota: Con il Funzione «super» attivato, il rumore dell'apparecchio potrebbe aumentare.

Attivare Funzione «super» ▶ Premere ripetutamente il pulsante finché non si accende . Nota: Dopo 24 ore l'apparecchio commuta al funzionamento normale.

Disattivare Funzione «super» ▶ Premere .

9 Allarme 9.1 Allarme porta Se lo sportello dell'apparecchio resta aperto a lungo, si attiva l'allarme porta. Viene emesso un segnale acustico e gli indicatori della temperatura lampeggiano. Dopo 10 minuti lampeggia l'illuminazione interna.

10 Frigorifero Nel frigorifero è possibile conservare carne, salsiccia, pesce, latticini, uova, piatti cucinati e prodotti da forno. La temperatura può essere regolata da 2 °C a 8 °C. Mediante conservazione in frigorifero anche alimenti facilmente deperibili possono essere conservati a breve o medio termine. Minore è la temperatura selezionata, più a lungo rimangono freschi gli alimenti.

10.1 Consigli per la conservazione degli alimenti nel frigorifero ¡ Conservare soltanto alimenti freschi e integri. ¡ Sistemare gli alimenti confezionati o coperti in modo sigillato. ¡ Per non compromettere la circolazione dell'aria ed evitare che gli alimenti congelino, non posizionare questi ultimi a contatto diretto con la parete posteriore. ¡ Fare prima raffreddare gli alimenti e le bevande caldi. ¡ Osservare la data minima di conservazione o la data di consumo indicata dal produttore.

10.2 Zone fredde nel frigorifero Per via della circolazione dell'aria all'interno del frigo si creano diverse zone fredde.

Zona più fredda La zona più fredda si trova fra la freccia impressa lateralmente e il sottostante ripiano. Consiglio: Conservare nella zona più fredda gli alimenti facilmente deperibili, per esempio pesce, salsiccia, carne. Zona meno fredda La zona meno fredda è nella parte più alta della porta. Consiglio: Conservare gli alimenti meno delicati nella zona meno fredda, ad es. formaggio duro e burro. Il formaggio può così continuare a diffondere il suo aroma e il burro resta spalmabile.

10.3 Adesivo OK Con l'adesivo OK è possibile controllare se nel frigorifero sono stati raggiunti i range di temperatura sicuri consigliati per gli alimenti di +4 °C o di temperatura inferiore. L'adesivo OK non è compreso nella fornitura di tutti i modelli. Se l'adesivo non indica OK, ridurre progressivamente la temperatura. → "Regolazione della temperatura del frigorifero", Pagina 66 Dopo la messa in funzione dell'apparecchio possono passare fino a 12 ore prima che sia raggiunta la temperatura impostata.

Corretta regolazione 68

11 Congelatore Nel vano congelatore è possibile conservare i prodotti surgelati, congelare gli alimenti e produrre i cubetti di ghiaccio. La temperatura del congelatore dipende dalla temperatura del frigorifero. La conservazione a lungo termine degli alimenti va eseguita a –18 °C o a temperature più basse. Mediante conservazione in congelatore anche alimenti deperibili possono essere conservati a lungo termine. Le basse temperature rallentano oppure arrestano il deterioramento.

11.1 Porta del congelatore Chiudere sempre la porta del congelatore, affinché gli alimenti surgelati non si scongelino e non si formi più ghiaccio nel vano.

11.2 Capacità di congelamento La capacità di congelamento indica in quante ore può essere completamente congelata una determinata quantità di alimenti. Sulla targhetta identificativa sono riportati i dati della capacità di congelamento. → Fig. 1 / 5

Condizioni per la capacità di congelamento 1. Mentre si introducono gli alimenti freschi, accendere Funzione «super». → "Attivare Funzione «super»", Pagina 67 2. Congelare gli alimenti freschi possibilmente dietro, vicino alle pareti laterali.

11.3 Consigli per la conservazione di alimenti nel vano congelatore

1. Introdurre l’alimento nella confezio-

¡ Sistemare gli alimenti confezionati o coperti in modo sigillato. ¡ Non mettere gli alimenti da surgelare a contatto con gli alimenti surgelati. ¡ Distribuire in modo esteso gli alimenti nel congelatore.

d'aria, per evitare che gli alimenti perdano il gusto o possano essiccarsi. 4. Scrivere sulla confezione il contenuto e la data di congelamento.

11.4 Consigli per congelare alimenti freschi ¡ Congelare soltanto alimenti freschi e integri. ¡ Congelare alimenti in porzioni. ¡ Gli alimenti da cuocere sono più adeguati rispetto a quelli da consumare crudi. ¡ Lavare, sminuzzare e sbollentare la verdura prima di congelarla. ¡ Lavare, snocciolare ed eventualmente sbucciare la frutta prima di congelarla, aggiungere eventualmente zucchero o una soluzione di acido ascorbico. ¡ Alimenti adatti al congelamento sono ad es. prodotti da forno, pesce e frutti di mare, carne, selvaggina e pollame, uova senza guscio, formaggio, burro, quark, cibi pronti e i residui di alimenti. ¡ Alimenti non adatti al congelamento sono ad es. lattuga, ravanelli, uova con guscio, uva, mele e pere crude, yogurt, panna acida, crème fraîche e maionese.

Confezionamento di alimenti surgelati Il materiale di confezionamento adeguato e la tipologia corretta di imballaggio mantengono la qualità del prodotto ed evitano bruciature da freddo.

ne. 2. Fare uscire l’aria. 3. Chiudere le confezioni a tenuta

11.5 Conservazione degli alimenti congelati a −18 °C Alimento Pesce, insaccati di carne, cibi cotti, prodotti da forno Carne, pollame Frutta, verdura

Tempo di conservazione fino a 6 mesi

fino a 8 mesi fino a 12 mesi

11.6 Metodi di scongelamento per alimenti congelati ATTENZIONE Pericolo di danni alla salute! Durante lo sbrinamento possono aumentare i batteri e i prodotti surgelati possono deteriorarsi. ▶ Non ricongelare gli alimenti parzialmente o completamente decongelati. ▶ Ricongelare solo dopo la cottura. ▶ Considerare una durata di conservazione inferiore. ¡ Scongelare gli alimenti di origine animale, come pesce, carne, formaggio e quark, nel frigorifero. ¡ Scongelare il pane a temperatura ambiente. ¡ Preparare gli alimenti per il consumo immediato nel microonde, nel forno o sui fornelli. 69

12 Scongelamento 12.1 Scongelamento nel frigorifero A seconda della funzione, durante il funzionamento si formano gocce d'acqua o brina sulla parete posteriore del frigorifero. La parete posteriore del frigorifero si sbrina automaticamente. → Fig. 4 L'acqua di sbrinamento scorre attraverso l'apposito convogliatore nel foro di scarico verso la vaschetta di evaporazione e non deve essere rimossa. Affinché l'acqua di sbrinamento possa defluire e per evitare la formazione di odori, osservare le seguenti informazioni: → "Pulizia del convogliatore dell'acqua di sbrinamento e del foro di scarico", Pagina 71.

12.2 Scongelamento nel vano congelatore

2. Togliere gli alimenti congelati e

collocarli in un luogo fresco. Avvolgere gli alimenti congelati in coperture o giornali con accumulatori del freddo, se disponibili. 3. Spegnere l'apparecchio. → Pagina 66 4. Staccare l'apparecchio dalla rete elettrica. Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili. 5.

AVVERTENZA - Pericolo di ustioni! L'acqua calda, gli spruzzi d'acqua e il vapore possono causare ustioni. Per lo sbrinamento, riempire la pentola solo di acqua calda, non bollente. Per accelerare lo sbrinamento, mettere nel congelatore una pentola con acqua calda non bollente su un sottopentola. Rimuovere l'acqua prodotta dallo sbrinamento con un panno morbido o una spugna. Asciugare il vano con un panno morbido e asciutto. Collegare elettricamente l'apparecchio. → Pagina 64 Introdurre gli alimenti congelati. → Pagina 69

Il congelatore non esegue lo sbrinamento automaticamente. Uno strato di brina nel congelatore rallenta il passaggio del freddo agli alimenti congelati e aumenta il consumo di energia elettrica.

Scongelamento del vano congelatore Sbrinare regolarmente il congelatore. 1. Attivare la Funzione «super» circa 4 ore prima dello sbrinamento. → "Attivare Funzione «super»", Pagina 67 Gli alimenti raggiungono così temperature molto basse e possono essere conservati a temperatura ambiente più a lungo.

Per mantenere a lungo l'apparecchio in buone condizioni, sottoporlo a una cura e a una manutenzione scrupolose. La pulizia dei punti inaccessibili deve essere effettuata dal servizio di assistenza clienti. La pulizia da parte del servizio di assistenza clienti può comportare costi.

13.1 Preparazione dell'apparecchio per la pulizia 1. Spegnere l'apparecchio. → Pagina

66 2. Staccare l'apparecchio dalla rete

elettrica. Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili. 3. Togliere tutti gli alimenti e conservarli in un luogo fresco. Se disponibili, mettere degli accumulatori del freddo sugli alimenti. 4. Se è presente uno strato di brina, lasciarlo scongelare. 5. Rimuovere tutte le parti dell'attrezzatura e gli accessori dall'apparecchio. → Pagina 72

Se il liquido raggiunge il foro di scarico, la vaschetta di evaporazione può traboccare. ▶ Evitare che l’acqua penetri nel foro di scarico. Lavando i pezzi dell'attrezzatura e gli accessori in lavastoviglie, questi si possono deformare o scolorire. ▶ Non lavare mai le parti dell'attrezzatura e gli accessori in lavastoviglie. 1. Preparare l'apparecchio per la puli-

zia. → Pagina 71 2. Pulire l'apparecchio, le parti dell'at-

13.2 Pulizia dell'apparecchio AVVERTENZA Pericolo di scosse elettriche! L'infiltrazione di umidità può provocare una scarica elettrica. ▶ Non lavare l'apparecchio con pulitori a vapore o idropulitrici. I liquidi che raggiungono l'interno dell'unità d'illuminazione o gli elementi di comando possono essere nocivi. ▶ L’acqua con detersivo non deve penetrare nell’unità d'illuminazione o negli elementi di comando. ATTENZIONE! I detersivi non appropriati possono danneggiare le superfici dell'apparecchio. ▶ Non utilizzare spugnette dure o abrasive. ▶ Non usare prodotti corrosivi o abrasivi. ▶ Non utilizzare detergenti a elevato contenuto di alcol,

trezzatura, i componenti dell'apparecchio e le guarnizioni della porta utilizzando un panno spugna, acqua tiepida e una quantità esigua di detergente con pH neutro. Asciugare a fondo con un panno morbido e asciutto. Inserire le parti dell'attrezzatura. Collegare elettricamente l'apparecchio. → Pagina 64 Inserire gli alimenti.

13.3 Pulizia del convogliatore dell'acqua di sbrinamento e del foro di scarico Per il libero deflusso dell’acqua di sbrinamento, pulire regolarmente il convogliatore dell’acqua e il foro di scarico. 1. Rimuovere il ripiano sopra il cassetto della frutta e della verdura. 2. Pulire attentamente il convogliatore dell'acqua e il foro di scarico ad esempio con un bastoncino cotonato. → Fig. 5

13.4 Rimozione degli accessori Se si vogliono pulire a fondo le parti dell'attrezzatura, rimuoverle dall'apparecchio.

Rimozione del ripiano ▶ Sollevare da davanti il ripiano estrarlo e rimuoverlo ⁠. → Fig. 6

Rimozione del balconcino controporta ▶ Sollevare il balconcino controporta ed estrarlo. → Fig. 7

Rimozione del cassetto per frutta e verdura 1. Estrarre il cassetto della frutta e della verdura finché non si innesta in posizione. 2. Sollevare da davanti il cassetto della frutta e della verdura e rimuoverlo ⁠. → Fig. 8 Rimozione della parte frontale del contenitore È possibile rimuovere la parte frontale del cassetto per frutta e verdura per pulire meglio il cassetto surgelati. ▶ Premere i ganci a scatto laterali del contenitore e con una rotazione rimuovere la parte frontale dal contenitore ⁠. → Fig. 9

14 Sistemazione guasti I guasti minori possono essere sistemati autonomamente dall'utente. Utilizzare le informazioni per la sistemazione dei guasti prima di contattare il servizio di assistenza clienti. In questo modo si evitano costi non necessari. AVVERTENZA Pericolo di scosse elettriche! Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo. ▶ Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio. ▶ Per la riparazione dell'apparecchio possono essere impiegati soltanto pezzi di ricambio originali. ▶ Se il cavo di collegamento alla rete dell'apparecchio viene danneggiato, deve essere sostituito con un cavo di collegamento speciale, reperibile presso il produttore o il relativo servizio di assistenza clienti. Anomalia L'apparecchio non si avvia in modo udibile dopo il collegamento e non raffredda. L'indicatore e l'illuminazione sono accesi. L'apparecchio non raffredda, l'indicatore e l'illuminazione sono accesi. L'illuminazione LED non funziona.

La temperatura si discosta notevolmente dall'impostazione.

Causa e ricerca guasti Nessun guasto. Dopo il collegamento, occorrono fino a 8 minuti prima che l'apparecchio si avvii in modo udibile. Nessun trattamento necessario.

Il programma «dimostrativo» è attivo. ▶ Eseguire l'autotest dell'apparecchio. → Pagina 75 a Alla fine dell'autotest, l'apparecchio passa al funzionamento normale. Sono possibili diverse cause scatenanti. ▶ Rivolgersi al servizio di assistenza clienti. Il numero del servizio di assistenza clienti si trova nell'elenco dei centri di assistenza allegato. Sono possibili diverse cause scatenanti. 1. Spegnere l'apparecchio. → Pagina 66 2. Riaccendere l'apparecchio dopo circa 5 minuti. → Pagina 66 ‒ Se la temperatura è troppo elevata, controllarla di nuovo dopo qualche ora. ‒ Se la temperatura è troppo bassa, controllarla di nuovo il giorno seguente.

it Sistemazione guasti

Anomalia Causa e ricerca guasti Il fondo del vano frigo- Il convogliatore dell’acqua di sbrinamento o il foro di rifero è bagnato. scarico sono otturati. ▶ Pulire il convogliatore dell’acqua di sbrinamento e il foro di scarico. → Pagina 71 L'apparecchio emette rumori come gorgoglii, ronzii o scatti.

L'apparecchio produce dei rumori.

Nessun guasto. Un motore è in funzione, ad es. gruppo frigorifero, ventola. Il refrigerante fluisce nei tubi. Motore, interruttori ed elettrovalvole si inseriscono o disinseriscono. Nessun trattamento necessario. Le parti dell'attrezzatura traballano o si incastrano. ▶ Controllare le parti estraibili ed eventualmente inserirle di nuovo correttamente. Le bottiglie o le stoviglie si toccano. ▶ Separare le bottiglie o le stoviglie. La Funzione «super» è attivata. Nessun trattamento necessario.

Stoccaggio e smaltimento it

14.1 Interruzione dell’alimentazione elettrica Durante un'interruzione di corrente la temperatura nell'apparecchio aumenta, riducendo il tempo di conservazione e la qualità degli alimenti congelati. Sul nostro sito web relativo all'apparecchio, all'interno dei dati tecnici è riportato il tempo di conservazione degli alimenti congelati in caso di anomalia. Note ¡ Durante un'interruzione di corrente, aprire l'apparecchio il meno possibile e non conservare ulteriori alimenti. ¡ Controllare la qualità degli alimenti dopo l'interruzione dell'alimentazione elettrica. – Smaltire gli alimenti che si sono scongelati e hanno una temperatura superiore a 5 °C. – Cucinare gli alimenti leggermente scongelati e consumarli o congelarli di nuovo.

14.2 Esecuzione dell'autotest dell'apparecchio L'apparecchio dispone di un autotest che indica i guasti che possono essere eliminati dal servizio di assistenza clienti. 1. Spegnere l'apparecchio. → Pagina 66 2. Staccare l'apparecchio dalla rete elettrica. Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili. 3. Ricollegare elettricamente l'apparecchio dopo 5 minuti. → Pagina 64

4. Entro 10 secondi dopo il collega-

mento elettrico, tenere premuto per 3 - 7 secondi , finché non viene emesso un secondo segnale acustico. a Si avvia l'autotest dell'apparecchio. a Durante l’autotest, di tanto in tanto viene emesso un lungo segnale acustico. a Se al termine dell'autotest vengono emessi 2 segnali acustici e lampeggia due volte significa che l'apparecchio funziona regolarmente. L'apparecchio passa al funzionamento normale. a Se al termine dell'autotest viene emesso 5 volte il segnale acustico e lampeggia per 10 secondi, informare il servizio di assistenza clienti.

15 Stoccaggio e smaltimento 15.1 Messa fuori servizio dell'apparecchio 1. Spegnere l'apparecchio. → Pagina

66 2. Staccare l'apparecchio dalla rete

elettrica. Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili. Estrarre tutti gli alimenti. Scongelare l'apparecchio. → Pagina 70 Pulire l'apparecchio. → Pagina 71 Per garantire un'aerazione nel vano interno, lasciare aperto l'apparecchio.

it Servizio di assistenza clienti

15.2 Rottamazione di un apparecchio dismesso Un corretto smaltimento nel rispetto dell'ambiente permette di recuperare materie prime preziose. AVVERTENZA Pericolo di danni alla salute! I bambini possono restare chiusi nell'apparecchio, rischiando la vita. ▶ Per rendere difficile ai bambini l'ingresso nell'apparecchio, non rimuovere dal suo interno ripiani e contenitori. ▶ Tenere i bambini lontano dall'apparecchio dismesso. AVVERTENZA Pericolo di incendio! In caso di danneggiamento dei tubi, il refrigerante infiammabile e i gas nocivi possono fuoriuscire e prendere fuoco. ▶ Non danneggiare i tubi del circuito refrigerante e l'isolamento. 1. Staccare la spina del cavo di ali-

mentazione. 2. Tagliare il cavo di alimentazione. 3. Smaltire l'apparecchio nel rispetto

dell'ambiente. Per informazioni sulle attuali procedure di smaltimento rivolgersi al rivenditore specializzato o al comune di competenza. Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici

(waste electrical and electronic equipment WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea.

16 Servizio di assistenza clienti I ricambi originali rilevanti per il funzionamento secondo il corrispondente regolamento Ecodesign sono reperibili presso il nostro servizio di assistenza clienti per un periodo di almeno 10 anni a partire dalla messa in circolazione dell'apparecchio all'interno dello Spazio economico europeo. Nota: L'intervento del servizio di assistenza clienti è gratuito nell'ambito delle condizioni di garanzia del produttore applicabili a livello locale. La durata minima della garanzia (garanzia del produttore per utenti privati) nello Spazio economico europeo è di 2 anni secondo le condizioni di garanzia applicabili a livello locale. Le condizioni di garanzia non producono alcun effetto su altri diritti o rivendicazioni spettanti conformemente al diritto locale. Informazioni dettagliate sulla durata della garanzia e sulle condizioni di garanzia in ciascun Paese sono reperibili presso il nostro servizio di assistenza clienti, presso il proprio rivenditore o sul nostro sito Internet. Quando si contatta il servizio di assistenza clienti sono necessari il codice prodotto (E-Nr.) e il codice di produzione (FD) dell'apparecchio.

I dati di contatto del servizio di assistenza clienti sono disponibili nell'elenco dei centri di assistenza allegato o sul nostro sito Internet.

16.1 Codice prodotto (E-Nr.) e codice di produzione (FD) Il codice prodotto (E-Nr.) e il codice di produzione (FD) sono riportati sulla targhetta identificativa dell'apparecchio. → Fig. 1 / 5 Annotare i dati dell'apparecchio e il numero di telefono del servizio di assistenza clienti per ritrovarli rapidamente.

17 Dati tecnici Il refrigerante, il contenuto utile ed altri dati tecnici sono indicati sulla targhetta identificativa. → Fig. 1 / 5 Il prodotto contiene una sorgente luminosa con classe di efficienza energetica E. Tale sorgente è disponibile come componente di ricambio e deve essere sostituita esclusivamente da personale qualificato. Ulteriori informazioni sul modello scelto sono disponibili sul sito Internet https://eprel.ec.europa.eu/1. Questo link rimanda alla pagina ufficiale del database europeo dei prodotti EPREL. Seguire quindi le indicazioni relative alla ricerca del modello. Si riconosce il modello dal segno prima della barra del codice prodotto (ENr.) sulla targhetta identificativa. In alternativa, l'indicazione del modello si trova anche nella prima riga dell'etichetta energetica UE.

Valido solo per i Paesi dello Spazio economico europeo 77
