MANUALE UTENTE PS50B551T3P SAMSUNG

Non visualizzare un’immagine fissa (come un gioco o lo sfondo di un PC collegato a questo PDP) sul pannello del monitor al plasma per più di 2 ore poiché può verificarsi una ritenzione delle immagini. Il fenomeno di ritenzione dell’immagine è anche noto come “bruciatura dello schermo”. Per evitare il fenomeno di ritenzione dell’immagine, ridurre il grado di luminosità e contrasto dello schermo quando si visualizza un’immagine fissa. Altitudine Il PDP può funzionare regolarmente fino a 2000m di altitudine. Se utilizzato a un’altitudine superiore a 2000m di altezza si possono verificare malfunzionamenti, pertanto se ne sconsiglia l’uso. Calore sulla parte superiore del TV PDP La parte superiore dell’apparecchio può risultare calda dopo un uso prolungato poiché il calore viene dissipato dal pannello attraverso i fori di ventilazione presenti nella parte superiore. Ciò è una condizione normale e non indica alcun difetto o malfunzionamento del prodotto. Tuttavia, si consiglia di impedire ai bambini di toccare la parte superiore del prodotto. Il prodotto emette degli scricchiolii. Uno scricchiolio può verificarsi per l’espansione e la contrazione del telaio a causa di variazioni ambientali quali la temperatura e l’umidità. Ciò è normale e non rappresenta un difetto del prodotto. Difetti delle celle Il PDP usa un pannello composto da 2,360,000 (livello HD) a 6,221,000 (livello FHD) pixel che richiedono una speciale tecnologia di produzione. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto. Si sconsiglia di utilizzare il prodotto a temperature inferiori ai 5°C. La visualizzazione di una immagine fissa per un lungo periodo di tempo può provocare un danno permanente al pannello PDP. La visione del TV PDP con un formato 4:3 per un periodo di tempo prolungato può lasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l’uso di una console per videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla Garanzia. Immagine residua sullo schermo. La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare immagini residue parziali. Per evitare questo problema, ridurre la ‘luminosità’ e il ‘contrasto’ mentre si visualizzano immagini fisse. Garanzia -- La Garanzia non copre i danni causati dalle immagini residue. -- La bruciatura dello scherno non è coperta dalla garanzia. „„ Installazione Per l’installazione dell’apparecchio in luoghi estremamente polverosi o esposti a basse o alte temperature, elevata umidità o sostanze chimiche, oppure laddove è richiesto un funzionamento continuativo del prodotto come per esempio in aeroporti, stazioni ferroviarie, ecc. si consiglia di contattare un Centro di assistenza autorizzato. La mancata osservanza di questa indicazione può causare seri danni all’apparecchio. Avvertenza TV Digitale

• Le funzioni relative alla televisione digitale (DVB) sono disponibili solo nelle nazioni o nelle aree in cui viene trasmesso il segnale digitale terrestre DVB-T (MPEG2 e MPEG4 AVC) o laddove si abbia accesso a un servizio TV via cavo compatibile DVB-C (MPEG2 e MPEG4 AAC). Verificare con il rivenditore locale la possibilità di ricevere segnali DVB-T o DVB-C. DVB-T è lo standard del consorzio europeo DVB per la trasmissione della televisione digitale terrestre mentre DVB-C è lo standard per la trasmissione della televisione digitale via cavo. Tuttavia, alcune funzioni quali EPG (Electronic Program Guide), VOD (Video on Demand) e altre non sono incluse in queste specifiche. Per questo motivo, al momento non sono supportate. Sebbene questo televisore rispetti i più recenti standard DVB-T e DVB-C [agosto 2008], la compatibilità con future trasmissioni digitali terrestri DVB-T e digitali via cavo DVB-C non può essere garantita. Alcuni fornitori di trasmissioni TV via cavo potrebbero applicare una tariffa aggiuntiva per tali servizi e richiedere all’utente di accettare i termini e le condizioni della loro offerta. Alcune funzioni della TV digitale potrebbero non essere disponibili in alcune nazioni o regioni e lo standard DVB-C potrebbe non essere correttamente supportato da tutti i fornitori. Per maggiori informazioni, contattare il locale centro assistenza clienti SAMSUNG. Contatta SAMSUNG WORLDWIDE In caso di domande o commenti relativi ai prodotti Samsung, contattare il centro assistenza clienti SAMSUNG (Vedere retro di copertina per maggiori informazioni.) NN Le figure e le illustrazioni presenti in questo Manuale dell’utente sono fornite unicamente a titolo di riferimento e possono differire da quelle del prodotto attuale. Il design e le specifiche del prodotto possono variare senza preavviso allo scopo di migliorare costantemente le prestazioni del prodotto. © 2009 Samsung Electronics Co., Ltd. Tutti i diritti riservati. Italiano - 2 BN68-02331A-ITA.indb 2 10/21/2009 10:09:50 AM Sommario Connessione e preparazione del televisore Media Play ■■ Verifica delle parti p. 4

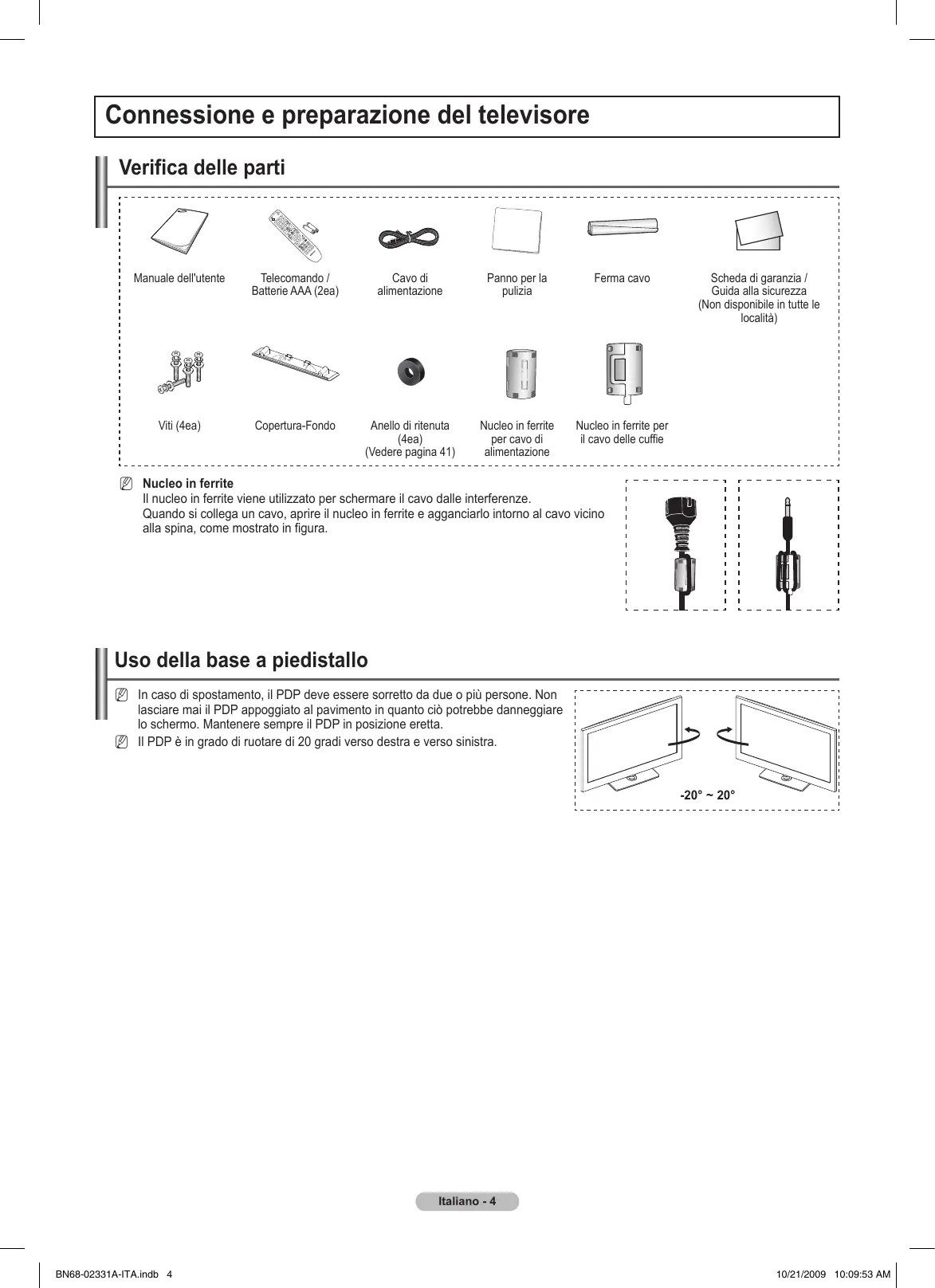

• ■■ Uso della base a piedistallo p. 4
• ■■ Pannello di controllo p. 5
• ■■ Pannello dei collegamenti p. 6
• ■■ Telecomando p. 8
• ■■ Installazione delle batterie nel telecomando p. 9
• ■■ Accendere e spegnere p. 9
• ■■ Impostare il televisore in modalità Standby p. 9
• ■■ Visualizzazione dei menu p. 10
• ■■ Uso del tasto TOOLS p. 10
• ■■ Visualizzazione del display p. 10
• ■■ Funzioni Plug & Play p. 11
• ■■ Collegamento di un dispositivo USB p. 28
• ■■ Uso della funzione Media Play p. 29
• ■■ Uso e ordinamento dell’Elenco foto p. 30
• ■■ Visualizzazione di foto o Slide Show p. 31
• ■■ Uso e ordinamento dell’Elenco musica p. 32
• ■■ Riproduzione di un file musicale p. 33
• ■■ Impostazione immagini / brani musicali mediante Media Play.34 ■■ Uso del menu Impostazione p. 34
• Informazioni su Anynet+ ■■ Memorizzazione dei canali p. 12
• ■■ Gestione dei canali p. 14
• ■■ Collegamento dei dispositivi Anynet+ p. 35
• ■■ Configurazione diAnynet+ p. 36
• ■■ Passaggio da un dispositivo Anynet+ all’altro p. 36
• ■■ Registrazione p. 37
• ■■ Ascolto tramite il ricevitore p. 38
• ■■ Risoluzione dei problemi con Anynet+ p. 38
• Controllo dell’immagine Consigli per l’uso ■■ Modifica delle impostazioni delle immagini p. 16
• ■■ Configurazione del televisore con il PC p. 19
• ■■ Schermo del PC p. 20
• ■■ Funzione Teletext p. 39
• ■■ Specifiche del kit di supporto a parete (VESA) p. 40
• ■■ Preparazione per l’installazione del kit di montaggio a parete p. 41
• ■■ Fissaggio del televisore alla parete p. 41
• ■■ Messa in sicurezza della posizione di installazione p. 42
• ■■ Come assemblare la base a piedistallo (in base al modello) p. 42
• ■■ Assemblaggio dei cavi p. 42
• ■■ Risoluzione dei problemi p. 43
• ■■ Specifiche p. 46
• ■■ Schema blocco p. 47
• Controllo dei canali Controllo dell’audio ■■ Modifica dello standard audio p. 21
• ■■ Selezione della modalità audio p. 22
• Descrizione delle funzioni ■■ Impostazione dell’ora p. 23
• ■■ Configurazione del menu Impostazione Supporto / Ingressi Simbolo Premere p. 24

Nota Tasto One-Touch TOOLS Italiano ■■ Programmi supportati............................................................... 26 ■■ Elenco sorgenti / Modifica Nome............................................. 27 Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1 Italiano - 3 BN68-02331A-ITA.indb 3 10/21/2009 10:09:50 AM Connessione e preparazione del televisore Verifica delle parti Manuale dell'utente Telecomando / Batterie AAA (2ea) Cavo di alimentazione Panno per la pulizia Ferma cavo Viti (4ea) Copertura-Fondo Anello di ritenuta (4ea) (Vedere pagina 41) Nucleo in ferrite per cavo di alimentazione Nucleo in ferrite per il cavo delle cuffie Scheda di garanzia / Guida alla sicurezza (Non disponibile in tutte le località) NN Nucleo in ferrite Il nucleo in ferrite viene utilizzato per schermare il cavo dalle interferenze. Quando si collega un cavo, aprire il nucleo in ferrite e agganciarlo intorno al cavo vicino alla spina, come mostrato in figura. Uso della base a piedistallo NN In caso di spostamento, il PDP deve essere sorretto da due o più persone. Non lasciare mai il PDP appoggiato al pavimento in quanto ciò potrebbe danneggiare lo schermo. Mantenere sempre il PDP in posizione eretta. NN Il PDP è in grado di ruotare di 20 gradi verso destra e verso sinistra. -20° ~ 20° Italiano - 4 BN68-02331A-ITA.indb 4 10/21/2009 10:09:53 AM Pannello di controllo Tasti del pannello frontale NN La forma e il colore del prodotto possono variare in base al modello. 1 SOURCE Alterna tra tutte le sorgenti di ingressi disponibili (TV, Est1, Est2, AV, Component, PC, HDMI1, HDMI2/DVI, HDMI3, HDMI4, USB). NN Nel menu a video, utilizzare questo tasto come si usa il tasto ENTERE del telecomando. 2 MENU Premere per visualizzare il menu a video con le funzioni del televisore. 3 + Premere per aumentare o diminuire il volume. Nel menu a video, utilizzare i tasti + – così come si usano i tasti ◄ e ► del telecomando.

Toccare i tasti per attivare le relative funzioni.

Premere per cambiare canale. Nel menu a video, utilizzare i tasti così come si usano i tasti ▲ e ▼ del telecomando.

5 SPIA DI ACCENSIONE

Lampeggia e si spegne quando l’alimentazione è attiva, si accende in modalità standby.

(POWER) Premere per accendere e spegnere il televisore.

7 SENSORE DEL TELECOMANDO

Puntare il telecomando in direzione di questo punto sul televisore. 8 ALTOPARLANTI Italiano - 5 BN68-02331A-ITA.indb 5 10/21/2009 10:09:53 AM Pannello dei collegamenti TV Pannello posteriore

Televisione via cavo Rete

NN La forma e il colore del prodotto possono variare in base al modello. NN Nel collegare un sistema audio o video all’apparecchio, accertarsi che tutti gli elementi siano spenti. NN Nel collegare un dispositivo esterno, far combaciare il colore del terminale di collegamento a quello del cavo. 1 POWER IN Collegare il cavo di alimentazione. 2 COMPONENT IN Ingressi Audio (AUDIO L/R) e video (Y / PB / PR) per Component. 3 PC IN (AUDIO / PC) Collegare alla porta di uscita video e audio del PC. 4 EXT 1, EXT 2 Ingressi e uscite di dispositivi esterni quali videoregistratori, DVD, console di gioco o lettori di dischi video. NN In modalità Est, l’uscita DTV supporta solo Video e Audio SD MPEG. NN In modalità Est, Modalità gioco non è disponibile. 8 AUDIO OUT(AUDIO R/L) Collegare segnali audio RCA dal televisore a una sorgente esterna, come ad esempio un componente audio. 9 ANT IN Connettore coassiale da 75Ω per rete via antenna/cavo.

0 HDMI IN 1, 2(DVI), 3

Non è necessario un ulteriore collegamento audio per la connessione HDMI-HDMI. -- In caso di uso di un cavo di connessione HDMI/DVI è necessario usare il jack HDMI IN 2(DVI). NN Che cosa significa HDMI? - High Definition Multimedia Interface permette la trasmissione di dati video digitali ad alta definizione e audio digitale multicanale. - Il terminale HDMI/DVI supporta il collegamento DVI a una periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni più piccole, dispone della funzione di codifica HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale multicanale. Specifiche Ingressi/Uscite Video Ingresso Audio(L/R) RGB EXT 1

Connettore Uscita Video + Audio(L/R) Solo l’uscita TV o DTV è disponibile. Uscita da selezionare. 5 HEADPHONE Collegare delle cuffie per guardare un programma televisivo senza disturbare altre persone nella stessa stanza. NN L’uso prolungato delle cuffie ad alto volume può causare danni all’udito. 6 DIGITAL AUDIO OUT (OPTICAL) Collegare a un componente audio digitale. 7 SERVICE Connettore di servizio.

NN La forma e il colore del prodotto possono variare in base al modello. 1 Alloggiamento COMMON INTERFACE Inserire una scheda CI(CI+) (Common Interface) nell’alloggiamento. (vedere pagina 24) -- Se per alcuni canali non si inserisce la SCHEDA CI(CI+), il messaggio Segnale criptato viene visualizzato sullo schermo. -- Nell’arco di 2~3 minuti vengono visualizzate le informazioni di pairing che contengono un numero telefonico, l’ID della SCHEDA CI(CI+), l’ID host e altri dati. Se viene visualizzato un messaggio di errore, contattare il fornitore del servizio. -- Una volta completata la configurazione delle informazioni relative al canale, viene visualizzato il messaggio Completato aggiornamento, a indicare che l’elenco dei canali è stato aggiornato. -- A seconda del modello, al reinserimento della scheda CI potrebbe essere richiesta la password per la funzione Parental Lock. -- A seconda del modello, anche se la funzione Parental Lock è impostata su Allow All, potrebbe essere richiesta la password per la visione di programmi per adulti (dai 18 anni in su). NN Inserire la scheda CI(CI+) nella direzione indicata sulla scheda stessa. 2 HDMI IN 4 Collegare a un jack HDMI di un dispositivo con uscita HDMI. 3 USB Collegare un dispositivo di memoria USB per visualizzare e riprodurre file fotografici (JPEG) e audio (MP3). 4 AV IN (VIDEO, AUDIO L/R) Ingressi video e audio per dispositivi esterni, come una telecamera o un videoregistratore. NN La ‘SCHEDA CI (CI+)' non è supportata in alcune nazioni, regioni e da alcune stazioni emittenti; controllare con il rivenditore autorizzato di zona. NN La funzione CI+ è applicabile solo al modello PS********P. In caso di problemi, contattare il fornitore del servizio. Italiano - 7 BN68-02331A-ITA.indb 7 10/21/2009 10:09:58 AM Telecomando Il telecomando è utilizzabile fino a una distanza di 23 metri dal televisore. NN Una illuminazione troppo intensa può avere conseguenze sulle prestazioni del telecomando. 1 Pulsante POWER (accende e spegne il televisore). 2 Seleziona direttamente la modalità TV. 3 Tasti numerici per selezionare direttamente i canali. 4 Premere per passare ai canali preferiti. 5 Disattivazione temporanea dell’audio. Aumento volume diminuzione volume 7 Selezione della sorgente disponibile. 8 Consente di vedere le informazioni sull’emittente corrente. 9 Per selezionare rapidamente le funzioni più frequentemente utilizzate. 0 Controlla il cursore nel menu. ! Tasto di controllo dei canali. @ Usare questi tasti in Elenco canali, Media Play, ecc. $ Selezione modalità Suono. % Usare questi tasti in Elenco canali, Media Play e Anynet+. ^ Canale precedentel. Canale successivo Canale precedente

• Visualizza il menu a video principale. ( Visualizzazione della Guida elettronica ai programmi (EPG). ) Torna al menu precedente. a Esce dal menu a video. b Questa funzione consente di visualizzare e riprodurre file fotografici (JPEG) e audio (MP3) da un dispositivo esterno. c Selezione del formato dell’immagine d Visualizzazione sottotitoli digitali. e Selezione descrizione audio (AD). Funzioni Teletext 2 Esce dalla visualizzazione Teletext (in base al modello) 7 Selezione della modalità Teletext (LIST/FLOF) 8 Mostra Teletex 9 Dimensione Teletext ! Negozio Teletext @ Selezione dell’argomento Fastext # Visualizzazione Teletext/sovrapporre le informazioni Teletext con la normale trasmissione ^ Pagina secondaria Teletext : Pagina successiva Teletext & P : Pagina precedente Teletext
• Indice Teletext ) Mantieni Teletext a Annulla Teletext Italiano - 8 BN68-02331A-ITA.indb 8 10/21/2009 10:09:59 AM Installazione delle batterie nel telecomando

Sollevare il coperchio sul retro del telecomando come mostrato in figura. Inserire due batterie tipo AAA. NN Fare corrispondere i poli ‘+’ e ‘–’ delle batterie con lo schema riportato all’interno del vano.

Chiudere il coperchio. NN Se si prevede di non utilizzare il telecomando per un periodo di tempo prolungato, rimuovere le batterie e riporle in un luogo asciutto e fresco. NN Se il telecomando non funziona, effettuare il seguente controllo

1. Il televisore è acceso?

2. I poli + e - delle batterie sono invertiti?

3. Le batterie sono esaurite?

4. Si è verificata una interruzione di corrente o il cavo di alimentazione è

5. È presente una luce a fluorescenza speciale o un neon nelle vicinanze?

Accendere e spegnere Il cavo di rete è collegato sul retro dell’apparecchio.

Inserire la spina di alimentazione in una presa idonea. NN La spia di standby si accende sull’apparecchio.

Premere il pulsante POWER P sul prodotto. NN E’ possibile accendere il televisore anche premendo il pulsante POWER P o il pulsante TV sul telecomando. NN Verrà visualizzato l’ultimo programma selezionato al precedente spegnimento.

Premere i tasti numerici (0~9) o il pulsante canale precedente / successivo (< / >) sul telecomando o < CH > sul televisore. NN Accendendo il televisore la prima volta, verrà richiesto di impostare la lingua con la quale si desidera visualizzare i menu.

Per spegnere l’apparecchio, premere nuovamente il pulsante POWER P. Impostare il televisore in modalità Standby Per ridurre il consumo energetico è possibile impostare il televisore in modalità standby. La modalità standby può essere utile quando si desidera interrompere temporaneamente la visione (durante una cena ad esempio).

Premere il pulsante POWER P del telecomando. NN Lo schermo viene spento e sull’apparecchio si accende una spia rossa di standby.

Per riaccendere il televisore, premere semplicemente POWER P, uno dei tasti numerici (0~9), il pulsante TV o nuovamente il pulsante canale precedente / successivo (< / >). NN Non lasciare il televisore in modalità standby per lunghi periodi di tempo (partendo per le vacanze ad esempio). E’ consigliabile scollegare il cavo di alimentazione e il cavo dell’antenna dalle prese a muro. Italiano - 9 BN68-02331A-ITA.indb 9 10/21/2009 10:10:00 AM Visualizzazione dei menu A televisore acceso, premere il pulsante MENU. Il menu principale viene visualizzato a schermo. Sul lato sinistro del menu compaiono alcune icone : Immagine, Suono, Canale , Impostazione, Ingressi, Applicazione, Supporto.

Premere il pulsante ▲ o ▼ per selezionare una delle icone. Quindi premere il pulsante ENTERE per accedere al menu secondario dell’icona.

Per uscire, premere EXIT. Immagine

NN Dopo circa un minuto il menu scompare dallo schermo. Modalità : Standard Luce cella

Contrasto : 95 Luminosità : 45 Nitidezza : 50 Colore : 50 Tinta (V/R) : V50/R50 Impostazioni avanzate Uso del tasto TOOLS Il tasto TOOLS può essere usato per selezionare in modo rapido e facile le funzioni usate più frequentemente. Il menu Strumenti varia in base alla modalità di ingresso esterno visualizzata.

1. Premere il tasto TOOLS. Verrà visualizzato il menu Strumenti.

2. Premere il tasto ▲ o ▼ per selezionare un menu, quindi premere ENTERE.

3. Premere i tasti ▲ / ▼ / ◄ / ► / ENTERE per visualizzare, cambiare o usare le voci

selezionate. Per una descrizione più dettagliata di ogni funzione vedere la pagina corrispondente. Strumenti

• • Anynet+ (HDMI-CEC), vedere pag. 36

Anynet+ (HDMI-CEC) Modalità immagine, vedere pag. 16 Modalità audio, vedere pag. 21 Timer stand-by, vedere pag. 23 SRS TS HD, vedere pag. 21 Risp. energia, vedere pag. 25 Aggiungi a Preferiti (o Elimina da Preferiti), vedere pag. 14 Regolazione auto, vedere pag. 19 Modalità immagine : Standard Modalità audio

Off Aggiungi a Preferiti U Sposta E Conf. e Esci Visualizzazione del display Il display identifica il canale corrente e lo stato di determinate impostazioni audio e video. OO Premere il tasto INFO per visualizzare le informazioni. Premere INFO sul telecomando. Il televisore visualizzerà il canale, il tipo di audio e lo stato di determinate impostazioni immagine e audio.

• • ▲, ▼: E' possibile visualizzare altre informazioni relative al canale. Se si desidera spostarsi sul canale selezionato, premere ENTERE.
• • ◄, ►: E' possibile visualizzare le informazioni del programma desiderato sul canale corrente. NN Premere nuovamente INFO o attendere 10 secondi finché il display scomparirà automaticamente. abc1 DTV Air

18:11 Thu 6 Jan Life On Venus Avenue Unclassified No Detaild Information 18:00 ~ 6:00 E Watch ' Information Italiano - 10 BN68-02331A-ITA.indb 10 10/21/2009 10:10:01 AM Funzioni Plug & Play Se il televisore viene acceso per la prima volta, alcune impostazioni di base vengono visualizzate automaticamente e in sequenza. NN Il salvaschermo si attiva qualora non si prema alcun pulsante sul telecomando per più di 1 minuto durante l’esecuzione di Plug & Play. NN Il salvaschermo si attiva qualora non via sia alcun segnale operativo per più di 15 minuti. NN Se durante l’impostazione del televisore si seleziona la nazione errata, i caratteri sullo schermo potrebbero essere visualizzati in modo non corretto.

Premere il pulsante POWER del telecomando. Il menu Select the OSD Language. Plug & Play ENTERE viene automaticamente visualizzato. Selezionare la lingua desiderata Select the OSD Language. Nederlands premendo il pulsante ▲ o ▼. PremereENTERE per confermare la scelta. English

2. Premere ◄ o ► per selezionare Demo Negozio o Uso dom, quindi

Menu Language Eesti premereENTERE. NN Si consiglia di impostare la modalità TV su Uso dom. per ottenere la migliore U Move E Enter qualità dell’immagine in un ambiente domestico. NN La modalità Demo Negozio è intesa solo per un uso commerciale del prodotto. NN Se l’unità è stata accidentalmente impostata sulla modalità Demo Negozio e si desidera tornare alla modalità Uso dom. (Standard) : Premere il tasto Volume del televisore. Quando il menu OSD Volume viene visualizzato, tenere premuto il pulsante MENU del televisore per 5 secondi.

3. Premere ENTERE. Selezionare la nazione desiderata premendo il pulsante ▲ o ▼. Premere ENTERE per confermare la

NN Dopo aver selezionato il paese nel menu Country, alcuni modelli potrebbero richiedere un'opzione aggiuntiva per l'impostazione del pin. NN All'inserimento del codice PIN, 0-0-0-0 non è disponibile.

Premere ▲ o ▼ per memorizzare i canali della connessione selezionata, quindi premere ENTERE

• • Antenna : Segnale antenna via etere.
• • Cavo : Segnale antenna via cavo.

5. Premere ▲ o ▼ per selezionare la sorgente Antenna da memorizzare. Premere ENTERE per selezionare Avvio.

• • Digitale e Analogico : Canali digitali e analogici.
• • Digitale : Canali digitali.
• • Analogico : Canali analogici. NN La ricerca dei canali inizia e termina in modo automatico. NN Per una descrizione più dettagliata della selezione della modalità Cavo, vedere pagina 12.

6. Viene visualizzato il messaggio Imposta modalità Orologio. Premere ENTERE. Premere ▲ o ▼ per selezionare Auto, quindi

Premere ENTERE. NN Selezionando Manuale, viene visualizzato Imposta data e orario correnti. (Per una descrizione più dettagliata dell’opzione Manuale, vedere il capitolo Orario, vedere pagina 23). NN Ricevendo un segnale digitale, l’orario verrà impostato automaticamente.

Viene visualizzata la breve introduzione Ottenere le prestazioni migliori dal nuovo HDTV. Premere ENTERE. NN Questo menu è disponibile Guida per la connessione HD nel menu Supporto. Viene visualizzato il messaggio Buon divertimento. Al termine, premere ENTERE. Per reimpostare questa funzione...

Premere MENU per visualizzare il menu. Premere ▲ o ▼ per selezionare Impostazione, quindi premere ENTERE. Premere nuovamente ENTEREper selezionare Plug & Play. Digitare il PIN a quattro cifre. Il PIN predefinito di un nuovo apparecchio TV è ‘0-0-0-0’. Impostazione

: Italiano Ora Trasmissione Sicurezza Generale NN Per cambiare il PIN, vedere pagina 25. NN La funzione Plug & Play è disponibile solo in modalità TV. Italiano - 11 BN68-02331A-ITA.indb 11 10/21/2009 10:10:02 AM Controllo dei canali Memorizzazione dei canali ❑❑ Nazione Canale „„ Canale digitale : Funzione per la modifica del paese per i canali digitali. „„ Canale analogico : Funzione per la modifica del paese per i canali analogici. Nazione NN Comparirà la richiesta del PIN. Digitare il 4 PIN a quattro cifre. Memorizzazione auto ❑❑ Memorizzazione auto Opzione ricerca via cavo Esegue la scansione di tutti i canali con stazioni di trasmissione attive (la disponibilità dipende dalla nazione) e li memorizza nella memoria del televisore. E’ possibile impostare il televisore per memorizzare i canali della connessione selezionata.

• • Antenna : Segnale antenna via etere.
• • Cavo : Segnale antenna via cavo. E’ possibile selezionare il tipo di antenna da memorizzare.
• • Digitale e Analogico : Canali digitali e analogici.
• • Digitale : Canali digitali.
• • Analogico : Canali analogici. NN Selezionando Cavo,
• • Modalità ricerca : Visualizza la modalità di ricerca. (Rapida) - Network ID : Visualizza il codice di identificazione del network. - Frequenza : Visualizza la frequenza del canale. - Modulazione : Visualizza i valori di modulazione disponibili. - Symbol Rate : Visualizza i valori di symbol rate disponibili.

Memorizzazione manuale Guida Completa Mini Guida Guida Predefinita : Guida Completa Elenco canali

• • Modalità ricerca : Visualizza la modalità di ricerca. (Completa, Rete) - Frequenza inizio : Visualizza i valori iniziali di frequenza. - Frequenza fine : Visualizza i valori finali di frequenza. - Modulazione : Visualizza i valori di modulazione disponibili. - Symbol Rate : Visualizza i valori di symbol rate disponibili. NN Per interrompere la funzione Memorizzazione auto, premere ENTERE. Verrà visualizzato il messaggio Interrompere Memorizzazione auto?. Selezionare Sì premendo ◄ o ►, quindi premere ENTERE. ❑❑ Memorizzazione manuale Esegue la scansione manuale di un canale e lo memorizza nella memoria TV. „„ Canale digitale (Digitale) NN Canale digitale è disponibile solo in modalità DTV.

• • Canale : Impostare il numero del Canale mediante i tasti ▲, ▼ o i tasti numerici (0~9).
• • Frequenza : Impostare la frequenza utilizzando i tasti numerici (0~9).
• • Larg. di banda : Impostare la Larghezza di banda utilizzando i tasti ▲ o ▼ o i tasti numerici (0~9). NN Al termine, i canali vengono aggiornati nell’elenco dei canali. „„ Canali analogici Memorizzazione manuale dei canali analogici.
• • Programma (Numero di programma da assegnare a un canale) : Impostare il numero del programma mediante i tasti ▲, ▼ o i tasti numerici (0~9).
• • Sistema colore → Auto / PAL / SECAM / NTSC4.43 : Impostare il sistema colore utilizzando i tasti ▲ o ▼.
• • Sistema audio → BG / DK / I / L : Impostare il sistema audio utilizzando i tasti ▲ o ▼.
• • Canale (Quando si conosce il numero del canale da memorizzare) : Premere ▲ o ▼ per selezionare C (Antenna) o S (Cavo). Premere ►, quindi▲, ▼ o un tasto numerico (0~9) per selezionare il numero desiderato. NN Se l’audio è anomalo o assente, riselezionare lo standard audio richiesto.
• • Ricerca (Quando non si conosce il numero del canale) : Premere il pulsante ▲ o ▼ per avviare la ricerca. Il sintonizzatore effettua la scansione della gamma di frequenza fino a quando appare il primo canale o il canale selezionato.
• • Memorizza (Quando si memorizza il canale e il numero di programma corrispondente) : Impostare su OK premendo ENTERE. NN Modalità Canale - C (modalità Antenna) : È possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascuna emittente. - S (Modalità Cavo) : E’ possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascun canale via cavo. Continua... Italiano - 12 BN68-02331A-ITA.indb 12 10/21/2009 10:10:02 AM ❑❑ Opzione ricerca via cavo E’ possibile impostare ulteriori opzioni come ad esempio la frequenza e il symbol rate per la ricerca della rete via cavo (in base alla nazione).
• • Frequenza inizio : Visualizza i valori iniziali di frequenza.
• • Frequenza arresto : Visualizza i valori finali di frequenza.
• • Modulazione : Visualizza i valori di modulazione disponibili.
• • Symbol Rate : Visualizza i valori di symbol rate disponibili. NN Se il valore di Frequenza inizio è maggiore del valore Frequenza arresto, verrà visualizzato un messaggio di avviso. ❑❑ Guida Completa / Mini Guida Canale Le informazioni EPG (Electronic Programme Guide) sono fornite dall’emittente. Le voci relative ai programmi potrebbero risultare vuote o non aggiornate, a seconda delle informazioni trasmesse dall’emittente su un determinato canale. La schermata viene aggiornata automaticamente non appena sono disponibili le nuove informazioni. Guida Completa
• • Guida Completa : Visualizza la informazioni sui programmi ordinate in segmenti Mini Guida di un’ora. Sono comprese due ore di programmi che è possibile scorrere in avanti o indietro. Guida Predefinita : Guida Completa►
• • Mini Guida : Su ogni riga della Mini Guida del canale corrente sono riportate le Elenco canali informazioni relative a ogni programma partendo dal programma corrente in avanti Mod. Canale : Canali aggiunti in ordine di orario. Sintonia fine ❑❑ Guida Predefinita „„ Mini Guida / Guida Completa E’ possibile scegliere se visualizzare la Mini Guida o la Guida Completa premendo il pulsante GUIDE del telecomando. NN È anche possibile visualizzare il menu della guida semplicemente premendo il pulsante GUIDE. Uso della Guida Completa / Mini Guida Guida Completa

▼ 903 Mini Guida DTV Cavo 900 f tn Freshmen On Campus 2:00 - 2:30 Dettagli non disponibili. Oggi 2:00 - 3:00 f tn Freshmen O.. Street Hypn.. ITV Play Mint Extra Kerrang! Loaded Kiss Fresh 40 with Dynamite MC oneword The Distillery Smash Hits! Smash Hits! Sunday Guarda Informazioni 2:10 Tue 1 Jun 2:00 2:30 ▼ 5:00 Guarda DTV Cavo 900 f tn Freshmen On Campus Street Hypnosis Booze Britain Informazioni Pagina Guida Completa Esci 3:00 - 4:00 Nessuna informazione. Nessuna informazione. Kisstory Nessuna informazione. Pagina Mini Guida +24 ore Esci ▲ / ▼ / ◄ / ►, ENTER Selezionare un programma premendo ▲/▼/◄/►/ENTERE. ROSSO Alterna tra Guida Completa e Mini Guida. VERDE Guida Completa : Scorrere velocemente in avanti. (-24 ore). GIALLO Guida Completa : Scorrere velocemente in avanti. (+24 ore) BLU Esce dalla guida. INFO Tasto INFO per ottenere maggiori informazioni. ❑❑ Modalità Canale Premendo il tasto P (</>), si passerà da un canale all’altro all’interno dell’elenco canali selezionato. „„ Can. Aggiunti : I canali verranno attivati secondo l’elenco canali memorizzato. „„ Can. Preferiti : I canali verranno attivati secondo l’elenco canali preferiti. ❑❑ Sintonia fine (solo canali analogici) Se la ricezione è chiara, non è necessario sintonizzare il canale poiché questa operazione viene effettuata automaticamente durante le operazioni di ricerca e memorizzazione. Se tuttavia il segnale risulta debole o distorto, può essere necessario sintonizzare il canale manualmente. NN I canali sintonizzati manualmente e memorizzati sono evidenziati da un asterisco *alla destra del numero del canale nel relativo riquadro. NN Se la sintonizzazione non viene memorizzata, le regolazioni andranno perse. NN Per reimpostare la sintonizzazione, selezionare Reset premendo ▼, quindi premere ENTERE. Italiano - 13 BN68-02331A-ITA.indb 13 10/21/2009 10:10:04 AM Gestione dei canali NN Selezionare un canale nella schermata Tutti i Canali, Canali aggiunti, Preferiti o Guida Predefinita Mod. Canale Canale analogico.

Canale selezionato mediante il tasto giallo.

Canale impostato come preferito

Programma attualmente trasmesso.

Programma prenotato : Canali aggiunti Sintonia fine

: Guida Completa Elenco canali Tutti i Canali Programmato premendo ▲ o ▼, quindi ENTERE. Ora è possibile guardare il canale selezionato.

• • Tutti i Canali : Mostra tutti i canali attualmente disponibili.
• • Canali aggiunti : Mostra tutti i canali aggiunti.
• • Preferiti : Mostra tutti i canali Preferiti.
• • Programmato : Mostra tutti i canali prenotati. OO Premere il pulsante CH LIST sul telecomando per visualizzare l’elenco canali. NN Usare i tasti colorati nell’elenco canali -- Rosso (Tipo di canale) : Alterna tra TV, Radio, Dati / Altro e Tutti. -- Verde (Zoom) : Ingrandisce o riduce il numero di un canale. -- Giallo (Selezione) : Seleziona più elenchi di canali. -- T TOOLS (Strumenti) : Visualizza i menu Cancella (o Aggiungi), Aggiungi a Preferiti (o Elimina da Preferiti), Timer per visione, Modifica nome canale, Modifica numero canale, Ordina, Blocco (o Sblocco), Deseleziona tutto, (Seleziona tutto), o Memorizzazione auto. (Il menu Strumenti può essere diverso in base alla situazione). Mini Guida Canale Usando questo menu è possibile aggiungere, eliminare o impostare i canali preferiti e utilizzarela guida ai programmi per le trasmissioni digitali. Tutto Tipo canale Zoom Selezione Strumenti ❑❑ Strumenti Elenco canali (in Tutti i Canali / Canali aggiunti / Preferiti) NN Premere il tasto TOOLS per usare il menu Strumenti. NN Gli elementi del menu Strumenti possono differire in base allo stato del canale. E’ possibile eliminare o aggiungere un canale per visualizzare i canali desiderati. NN Tutti i canali eliminati saranno visibili nel menu Tutti i Canali. NN Se il canale in elenco è evidenziato in grigio, significa che il canale è stato eliminato. NN Il menu Aggiungi viene visualizzato solo per i canali eliminati. NN E’ inoltre possibile eliminare un canale nel menu Canali aggiunti o Preferiti allo

Tutti i Canali „„ Aggiungi / Cancella C -- Cancella C -C -C -C -C -C -C -- Aggiungi a Preferiti

„„ Aggiungi a Preferiti / Elimina da Preferiti E’ possibile impostare i canali che si vedono più frequentemente come preferiti.

stesso modo. Tutto UKTV Gold UKTV style Blocco Timer visione Modifica nome canale Ordina Tipo canale Zoom

Selezione Strumenti TT Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile impostare i canali Preferiti selezionando Strumenti → Aggiungi a Preferiti (o Elimina da Preferiti). OO Per selezionare i canali preferiti impostati, premere il pulsante FAV.CH sul telecomando. NN Il simbolo "♥" verrà evidenziato e il canale verrà impostato come Preferito. NN Tutti i canali Preferiti saranno visibili nel menu Preferiti. „„ Blocco / Sblocco E’ possibile bloccare un canale in modo che non possa essere selezionato e visualizzato. Questa funzione è disponibile solo quando la funzione Blocco canali è impostata su On. (vedere pag. 25) NN Comparirà la richiesta del PIN. Digitare il PIN a quattro cifre. NN Il PIN predefinito di un nuovo apparecchio TV è ‘0-0-0-0’. E’ possibile modificare il PIN selezionando Cambia PIN nel menu. NN Verrà visualizzato il simbolo “\“ e il canale verrà bloccato. Continua... Italiano - 14 BN68-02331A-ITA.indb 14 10/21/2009 10:10:05 AM „„ Timer per visione Se si è effettuata la prenotazione di un canale, all’ora stabilita verrà visualizzato il canale prenotato nell’Elenco canali anche durante la visione di un altro canale. Per prenotare un programma, impostare prima l’orario corrente. (vedere pag. 23) NN E’ possibile prenotare solo i canali memorizzati. NN È possibile impostare il canale, il mese, il giorno, l’anno, l’ora e i minuti premendo direttamente i tasti numerici del telecomando. NN Durante le prenotazione di un programma comparirà il menu Programmato. NN Guida ai programmi digitali e Visualizzazione delle prenotazioni Selezionando un canale digitale e premendo il tasto ►,comparirà la Guida ai programmi. Per prenotare un programma seguire le procedure descritte sopra. „„ Modifica nome canale (solo canali analogici) I canali possono essere etichettati in modo che il nome compaia quando viene selezionato il canale. NN I nomi dei canali digitali trasmessi vengono automaticamente assegnati e non possono essere modificati. „„ Modifica numero canale (solo canali digitali) E’ possibile modificare il numero dei canali premendo i pulsanti numerici sul telecomando. „„ Ordina (solo canali analogici) Questa operazione consente di modificare i numeri di programma dei canali memorizzati. Questa operazione è spesso necessaria dopo la memorizzazione automatica dei canali. „„ Seleziona tutto / Deseleziona tutto NN E’ possibile utilizzare contemporaneamente le funzioni Aggiungi / Cancella, Aggiungi a Preferiti / Elimina da Preferiti, o Blocco / Sblocco per più canali alla volta. Selezionare i canali desiderati e premere il tasto giallo per impostare tutti i canali selezionati contemporaneamente. NN Il simbolo c compare a sinistra dei canali selezionati. NN E’ possibile selezionare Deseleziona tutto solo quando è stato selezionato almeno un canale. „„ Memorizzazione auto NN Per maggiori dettagli sull’impostazione delle opzioni, vedere pagina 12. NN Se un canale è stato bloccato mediante le funzione Blocco canali, comparirà la schermata di inserimento del PIN. ❑❑ Strumenti Elenco canali (in Programmato) „„ Modifica info : Selezionare questa funzione per modificare una prenotazione. „„ Annulla Programmazioni : Selezionare questa funzione per annullare una Programmato E’ possibile visualizzare, modificare o annullare una prenotazione. NN Premere il tasto TOOLS per usare il menu Strumenti. prenotazione. 1 / 1 / 2009 13:59 5 TV1 18:59 2 TV3 20:59 2 TV3 21:59 2 TV3 „„ Informazioni : Selezionare questa funzione per visualizzare una prenotazione. Modifica info Quincy, M.E Annulla Program The Equalizer Informazioni McMillan & Wife Seleziona tutto M.Spillane’s mike Hammer (E’ inoltre possibile modificare le informazioni relative alla prenotazione.) „„ Seleziona tutto / Deseleziona tutto : Seleziona o deseleziona tutti i programmi prenotati. Tutto Zoom Selezione Strumenti Informazioni Italiano - 15 BN68-02331A-ITA.indb 15 10/21/2009 10:10:05 AM Controllo dell’immagine Modifica delle impostazioni delle immagini ❑❑ Modalità „„ Dinamica / Standard / Eco / Film TT Premere il tasto TOOLS per visualizzare il menu Strumenti. Immagine È possibile selezionare il tipo di immagine che più corrisponde alle proprie preferenze. E’ anche possibile impostare la modalità dell’immagine selezionando Strumenti → Modalità immagine. ❑❑ Luce cella / Contrasto / Luminosità / Nitidezza / Colore / Tinta (V/R) Modalità : Standard Luce cella

Impostazioni avanzate Il televisore ha diverse opzioni di impostazione che permettono il controllo della qualità dell’immagine.

• • Luce cella : Regola la luminosità dei pixel.
• • Contrasto : Regola il livello di contrasto dell’immagine.
• • Luminosità : Regola il livello di luminosità dell’immagine.
• • Nitidezza : Regola la definizione dei bordi dell’immagine.
• • Colore : Regola la saturazione dei colori dell’immagine.
• • Tinta (V/R) : Regola la tonalità delle tinte dell’immagine. NN Modificando Luce cella, Contrasto, Luminosità, Nitidezza, Colore o Tinta (V/R), l’OSD verrà regolato di conseguenza. NN Per ogni modalità dell’immagine vengono memorizzati i valori modificati. NN In modalità TV, Est., AV analogica del sistema PAL, non è possibile utilizzare la funzione Tinta. NN In modalità PC, è possibile modificare solo i parametri Luce cella, Contrasto e Luminosità. NN Ogni impostazione regolata viene memorizzata separatamente in base alla sua modalità di ingresso. NN E’ possibile ridurre significativamente il consumo di energia, e i costi ad esso associati, diminuendo la luminosità dello schermo. ❑❑ Impostazioni avanzate Immagine E’ possibile regolare le impostazioni avanzate dello schermo compresi il colore e il contrasto. NN Impostazioni avanzate è disponibile in modalità Standard o Film. NN In modalità PC, è possibile modificare solo i parametri Contrasto dinamico, Gamma è Bilan bianco tra le opzioni della voce Impostazioni avanzate. Colore : 50 Tint (V/R) : V50/R50 Impostazioni avanzate

Opzioni immagine Reset immagine „„ Tonalità nero → Off / Scuro / Più scura / Extra scura E’ possibile migliorare la profondità dell’immagine regolando la densità del colore nero. „„ Contrasto dinamico → Off / Basso / Medio / Alta E’ possibile regolare il contrasto dello schermo in modo da avere un contrasto ottimale. „„ Gamma Consente di regolare l’intensità dei colori primari (rosso, verde, blu). „„ Spazio colore Spazio colore è una matrice di colori composta dai colori rosso, verde e blu. Per scoprire lo straordinario mondo dei colori naturali basta selezionare lo spazio colore preferito.

• • Auto : Imposta automaticamente la gamma dei colori in base alla sorgente video di ingresso.
• • Nativa : Imposta una gamma dei colori più ampia di quella della sorgente video di ingresso.
• • Personalizza : Regola la gamma colore per adattarla alle proprie preferenze. NN Personalizzazione dello Spazio colore - Regola la gamma colore per adattarla alle proprie preferenze. La funzione Colore è disponibile quando l’opzione Spazio colore è impostata su Personalizza. - Colore → Rosso / Verde / Blu / Giallo / Ciano / Magenta - Rosso / Verde / Blu : Nella funzione Colore, è possibile regolare i valori RGB per il colore selezionato. - Reset : Ripristina le impostazioni dello spazio colore ai valori predefiniti. Continua... Italiano - 16 BN68-02331A-ITA.indb 16 10/21/2009 10:10:06 AM „„ Bilan bianco Consente di regolare la temperatura del colore per ottenere immagini più naturali.
• • R-Offset / G-Offset / B-Offset / R-Gain / G-Gain / B-Gain : Una volta modificato il valore, lo schermo viene automaticamente regolato di conseguenza.
• • Reset : Ripristina il bilanciamento predefinito del bianco. „„ Incarnato E’ possibile regolare l’incarnato in modo da essere più o meno intenso. NN Una volta modificato il valore, lo schermo viene automaticamente regolato di conseguenza. „„ Migliora imm bordi → Off / On E’ possibile enfatizzare i contorni degli oggetti della figura. „„ xvYCC → Off / On Tinta (V/R) Immagine Impostando la modalità xvYCC su On, si noterà un miglioramento nei dettagli e nel colore durante la visione di un film riprodotto da un dispositivo esterno (per es. un lettore DVD). NN xvYCC è disponibile quando la modalità dell’immagine è impostata su Film, e l’ingresso esterno è impostato su HDMI o Component. NN Questa funzione potrebbe non essere supportata dal dispositivo esterno in uso. : V50/R50 Impostazioni avanzate Opzioni immagine

Reset immagine ❑❑ Opzioni immagine E’ possibile personalizzare altre impostazioni delle immagini in base alle proprie preferenze. NN In modalità PC, è possibile modificare solo Toni colore, Dimensione e Protezione bruciature tra le opzioni della voce Opzioni immagine. „„ Toni colore → Freddo / Normale / Caldo1 / Caldo2 / Caldo3 E’ possibile selezionare la tonalità dei colori più confortevole per la propria vista. NN Le regolazioni vengono memorizzate in base alla modalità Immagine selezionata. NN Caldo1, Caldo2 o Caldo3 vengono attivate solo quando la modalità Immagine è Film. „„ Dimensione → Automatico / 16:9 / Wide Zoom / Zoom / 4:3 / Adatta allo schermo E’ possibile selezionare la dimensione dell’immagine che più si adatta alle proprie preferenze.

• • Automatico : Imposta l’immagine in formato Auto Wide.
• • 16:9 : Regola la dimensione dell’immagine a 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiche.
• • Wide Zoom : Aumenta le dimensioni dell’immagine a più di 4:3.
• • Zoom : Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo.
• • 4:3 : Questa è l’impostazione predefinita per un filmato video o una trasmissione normale.
• • Adatta allo schermo : Visualizza il segnale nativo pieno in HD non visualizzabile mediante un normale televisore. OO In alternativa, premere ripetutamente il tasto P.SIZE sul telecomando per modificare la dimensione dell’immagine. NN A seconda del tipo di sorgente di ingresso, le opzioni relative alla dimensione dell’immagine possono variare. NN Le voci disponibili variano in base alla modalità selezionata. NN In modalità PC, è possibile regolare solo i formati 16:9 e 4:3. NN Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV. NN Se si visualizza una immagine fissa per oltre due ore, sullo schermo potrebbe apparire una immagine residua temporanea. NN Wide Zoom : Premere ► per selezionare Posizione, quindi premere ENTERE. Per spostare l’immagine in alto o in basso, premere ▲ o ▼. Quindi premere ENTERE. NN Zoom : Premere ► per selezionare Posizione, quindi premere ENTERE. Per spostare l’immagine in alto o in basso, premere ▲ o ▼Quindi premere ENTERE. Premere ► per selezionare Dimensione, quindi premere ENTERE. Premere ▲ o ▼ per aumentare o ridurre la dimensione dell’immagine in direzione verticale. Quindi premere ENTERE. NN Dopo aver selezionato l’opzione Adatta allo schermo in modalità HDMI (1080i / 1080p) o Component (1080i / 1080p) : Selezionare Posizione premendo ◄ o ►. Premere . NN Reset : Premere ◄ o ► per selezionare Reset, quindi premere ENTERE. E’ possibile azzerare l’impostazione. NN Usando la funzione Adatta allo schermo con un ingresso HDMI 720p, 1 riga verrà tagliata in alto, in basso, a sinistra e a destra come nella funzione di overscan. „„ Mod schermo → 16:9 / Wide Zoom / Zoom / 4:3 Impostando la dimensione dell’immagine su Automatico su un televisore 16:9, è possibile determinare la dimensione dell’immagine da visualizzare in modo 4:3 WSS (Wide Screen Service) o nessuna. Ogni nazione europea richiede un formato dell’immagine diverso e questa funzione deve essere quindi selezionata dall’utente. NN Questa funzione è disponibile in modalità Automatico. NN Questa funzione non è disponibile in modalità PC, Component o HDMI. Continua... Italiano - 17 BN68-02331A-ITA.indb 17 10/21/2009 10:10:06 AM „„ Digital NR → Off / Bassa / Media / Alta / Auto Se il segnale trasmesso dall’emittente ricevuto dal vostro televisore è debole, è possibile attivare la funzione Digital Noise Reduction per facilitare la riduzione di qualsiasi effetto di ghosting statico che possa comparire sullo schermo. NN Se il segnale è debole, selezionare una delle altre opzioni disponibili fino a ottenere la migliore qualità visiva. „„ Livello di nero HDMI → Normale / Basso E’ possibile selezionare direttamente il livello di nero sullo schermo per regolare la profondità delle immagini. NN Questa funzione si attiva solo quando l’ingresso esterno è collegato a HDMI (segnali RGB). „„ 1080 Full HD Motion Demo (Demo 1080 Full HD Motion) → Off / On La nuova generazione di pannelli PDP Samsung offre una straordinaria nitidezza delle immagini in movimento in Full HD durante la visione di programmi sportivi, film e giochi. NN Questa funzione non è disponibile in modalità PC, Giochi o Media Play. „„ Modalità Film E’ possibile ottimizzare la modalità della immagini per la visione di film.
• • Off : Disattiva la funzione Modalità Film.
• • Auto1 : R egola automaticamente l’immagine alla migliore qualità possibile per la visione di un film.
• • Auto2 : Ottimizza automaticamente il testo del video durante la visione di un film. NN La modalità Film è supportata in modalità TV, Video, Component (480i / 1080i) e HDMI (1080i). „„ Modalità Solo blu → Off / On Questa funzione è riservata agli utenti esperti nella misurazione del dispositivo AV. Questa funzione visualizza solo il segnale blu escludendo i segnali rosso e verde dal segnale video in modo da fornire un effetto Filtro Blu usato per regolare il colore e la tinta delle apparecchiature video come lettori DVD, Home Theater, ecc. NN Modalità Solo blu è disponibile solo quando la modalità immagine è impostata su Film o Standard. „„ Protezione bruciatura schermo Per ridurre l’eventualità di una bruciatura dello schermo, questo prodotto è dotato di una tecnologia per la prevenzione di bruciature dello schermo. Questa tecnologia consente di impostare il movimento alto/basso (verticale) e sinistra/destra (orizzontale). L’impostazione Ora permette di impostare i minuti dell’intervallo di spostamento da una immagine all’altra.
• • Spostamento pixel : Mediante questa funzione è possibile spostare i pixel sul PDP in orizzontale o verticale, allo scopo di ridurre al minimo la possibilità che permanga una immagine residua sullo schermo. NN Condizione ottimale per lo spostamento dei pixel Orizzontale Voce TV/Ext/AV/Component/HDMI PC 0~4

Ora (minuti) 1~4 min 2 min NN Il valore della funzione Spostamento pixel può variare in base alle dimensioni del monitor (in pollici) e alla modalità. NN Questa funzione non è disponibile in modalità Adatta allo schermo.

• • Scorrimento : Questa funzione aiuta a eliminare l’immagine residua sullo schermo muovendo tutti i pixel del PDP secondo uno schema prestabilito. Usare questa funzione quando si notano immagini residue o simboli residui sullo schermo, in particolare dopo una visualizzazione prolungata di una immagine fissa sullo schermo.
• • Lato grigio : Durante la visione del televisore con un formato 4:3, si prevengono eventuali danni allo schermo regolando il bilanciamento del bianco su entrambe le estremità sinistra e destra. - Chiaro : Impostando il formato dello schermo su 4:3, schiarisce le bande sinistra e destra. - Scuro : Impostando il formato dello schermo su 4:3, scurisce le bande sinistra e destra. ❑❑ Reset immagine → Azzera modalità immagine / Cancella Impostazioni avanzate Opzioni immagine per ogni modalità dell’immagine. Immagine Picture Ripristina tutte le impostazioni delle immagini ai valori predefiniti. NN Seleziona una modalità dell’immagine da regolare. La funzione Reset viene eseguita Reset immagine

Italiano - 18 BN68-02331A-ITA.indb 18 10/21/2009 10:10:07 AM Configurazione del televisore con il PC NN Preimpostazione : Premere il tasto SOURCE per selezionare la modalità PC. La regolazione automatica consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori delle opzioni Fine, Grossa e Posizione vengono regolati automaticamente. NN Questa funzione non è disponibile in modalità DVI-HDMI. Immagine ❑❑ Regolazione auto Luminosità : 45 Nitidezza : 50 Regolazione auto

Schermo Impostazioni avanzate Opzioni immagine Reset immagine TT Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile impostare Regolazione auto selezionando Strumenti → Regolazione auto. ❑❑ Schermo Lo scopo della regolazione della qualità dell’immagine è quello di eliminare o ridurre eventuali disturbi di visualizzazione. Se non si riesce a eliminare il disturbo cambiando sintonizzazione, regolare la frequenza nel modo migliore possibile (Grossa) ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l’immagine in modo che sia perfettamente centrata sullo schermo. „„ Grossa Regola la frequenza in caso di comparsa di disturbi verticali sullo schermo. „„ Fine Regola lo schermo in modo da essere più nitido. „„ Posizione PC Regola la posizione dello schermo del PC se non si adatta allo schermo del televisore. Premere il tasto ▲ o ▼ per regolare la posizione verticale. Premere il tasto ◄ o ► per regolare la posizione orizzontale. „„ Reset immagine È possibile sostituire tutte le impostazioni dell’immagine ripristinando i valori di fabbrica. Italiano - 19 BN68-02331A-ITA.indb 19 10/21/2009 10:10:07 AM Schermo del PC ❑❑ Impostazione del software del PC (basato su Windows XP)

Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili in quasi tutti i casi (in caso contrario, contattare la casa costruttrice del computer oppure un rivenditore Samsung). Fare clic su ‘Pannello di controllo’ nel menu Start di Windows. Alla comparsa della finestra del pannello di controllo, cliccare su ‘Aspetto e temi’. Verrà visualizzata una finestra di dialogo. Alla comparsa della finestra del pannello di controllo, cliccare su ‘Schermo’. Verrà visualizzata una finestra di dialogo. Selezionare la scheda ‘Impostazioni’ nella finestra di dialogo. La corretta impostazione delle dimensioni (risoluzione) Ottimale: 1920 X 1080 pixel Se la finestra di dialogo delle impostazioni contiene un’opzione relativa alla frequenza verticale, il valore corretto è ‘60’ o ‘60 Hz’. In caso contrario, cliccare su ‘OK’ e uscire dalla finestra di dialogo. ❑❑ Modalità di visualizzazione La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Si consigliano le risoluzioni riportate in tabella. NN In caso di uso di un cavo di connessione HDMI/DVI è necessario usare la presa HDMI IN 2 (DVI). NN La modalità interlacciata non è supportata. NN Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. NN Le modalità Separata e Composito sono supportate. Il formato SOG non è supportato. NN Se il cavo VGA è di scarsa qualità o troppo lungo, in alta risoluzione (1920x1080) le immagini possono risultare disturbate. „„ Ingresso D-Sub e HDMI/DVI Modalità IBM MAC VESA CVT Risoluzione Frequenza orizzontale (kHz) Frequenza verticale (Hz) Frequenza pixel clock (MHz)) Polarità sync (O / V) 640 x 350

1280 x 720 1280 x 960 640 x 480 800 x 600 1024 x 768 VESA DMT 1152 x 864 1280 x 800 1280 x 960 1280 x 1024 1360 x 768 1440 x 900 VESA DMT / DTV CEA VESA GTF Italiano - 20 BN68-02331A-ITA.indb 20 10/21/2009 10:10:08 AM Controllo dell’audio Modifica dello standard audio ❑❑ Modalità Suono È possibile selezionare il tipo di effetto audio da utilizzare durante la visione di una trasmissione. „„ Standard / Musica / Film / Voce cristallina / Personalizza TT Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile impostare la modalità audio selezionando Strumenti → Modalità Suono. ❑❑ Equalizzatore Modalità SRS TruSurround HD : Off Lingua audio

Descrizione audio Volume auto Le impostazioni audio possono essere regolate in base alle proprie preferenze. : Personalizza ► Equalizzatore : Off Seleziona altoparlante : Altoparlante TV „„ Modalità : E’ possibile selezionare una modalità audio per soddisfare le proprie preferenze. „„ Bilanciamento : Controlla il bilanciamento degli altoparlanti sinistro e destro. „„ 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Regolazione larghezza di banda) : Regolare il livello delle diverse frequenze di larghezza di banda. „„ Reset : Ripristina le impostazione predefinite dell’equalizzatore. ❑❑ SRS TruSurround HD → Off / On SRS TruSurround HD è la tecnologia combinata di TruSurround e FOCUS, TruBass. SRS TruSurround HD permette di godere di un effetto audio virtuale 5.1 Surround attraverso i due altoparlanti del televisore. Questa funzione non solo fornisce suoni bassi e ricchi ma migliora anche i toni alti. TT Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ possibile impostare la funzione SRS TruSurround HD selezionando Strumenti → SRS TS HD. TruSurround HD, SRS e il simbolo sono marchi di SRS Labs, Inc. La tecnologiaTruSurround HD è utilizzata su licenza di SRS Labs, Inc. NN Se durante la riproduzione di musica sul televisore l’audio è anomalo, regolare l’equalizzatore e SRS TruSurround HD (Off/On). ❑❑ Lingua audio (solo canali digitali) E’ possibile cambiare il valore predefinito della lingua audio. Visualizza le informazioni sulla lingua relative alla trasmissione in corso. NN E’ possibile selezionare solo una delle lingue trasmesse. ❑❑ Formato audio → MPEG / Dolby Digital (solo canali digitali) Quando l’audio è generato sia dall’altoparlante principale sia dal ricevitore audio, potrebbe prodursi un effetto eco a causa della diversa velocità di decodifica dei due dispositivi. In questo caso, attivare la funzione Altoparlante TV. NN E’ possibile selezionare solo una delle lingue trasmesse. Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi registrati di Dolby Laboratories. ❑❑ Descrizione audio (solo canali digitali) Questa funzione audio ausiliaria fornisce una traccia audio aggiuntiva per aiutare le persone con problemi visivi. Questa funzione gestisce il flusso audio per la AD (Descrizione audio), quando viene inviato insieme all’audio Principale dall’emittente. Gli utenti possono attivare o disattivare la Descrizione audio e regolare il volume. OO È possibile selezionare queste opzioni semplicemente premendo il tasto AD sul telecomando. „„ Descrizione audio → Off / On Attiva e disattiva la funzione di descrizione audio. „„ Volume Regola il volume della descrizione audio. NN Volume è attivo quando la funzione Descrizione audio è impostata su On. Italiano - 21 BN68-02331A-ITA.indb 21 10/21/2009 10:10:09 AM ❑❑ Volume auto → Off / On Le condizioni del segnale variano a seconda dell’emittente, ma non è pratico regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell’uscita audio quando il segnale di modulazione è alto, oppure aumentando il livello dell’uscita audio quando il segnale di modulazione è basso. ❑❑ Seleziona altoparlante → Altoparlante est / Altoparlante TV Se si desidera ascoltare l’audio attraverso altoparlanti separati, annullare l’amplificatore interno. NN I tasti – +, MMUTE non sono attivi quando Seleziona altoparlante è impostato su Altoparlante est. NN Selezionando Altoparlante est nel menu Seleziona altoparlante, le impostazioni dell’audio saranno limitate. Altoparlanti interni del televisore DA Audio Out (Ottica, L / R Out) a sistema audio TV / Est / AV / Component / PC / HDMI TV / Est / AV / Component / PC / HDMI Altoparlante TV Uscita altoparlanti Uscita audio Altoparlanti esterni Mute Uscita audio Nessun segnale video Mute Mute ❑❑ Reset impostazioni audio Volume auto : Off Seleziona altoparlante : Altoparlante TV Suono „„ Azzera tutto / Azz mod audio / Cancella : E’ possibile ripristinare le impostazioni audio ai valori preimpostati in fabbrica.. Reset impostazioni audio

Selezione della modalità audio Quando si imposta la modalità Dual I II, la modalità audio corrente viene visualizzata sullo schermo. NICAM Stereo Tipo di trasmissione Indicazioni a schermo Trasmissione regolare (Audio standard) Mono (uso normale) Regolare + NICAM Mono NICAM Mono (Normale) NICAM-Stereo NICAM Stereo Mono (Normale)

Trasmissione regolare (Audio standard) Mono (Normale) NICAM Dual-2 NICAM Dual-1 NICAM Dual-I/II Mono (uso normale) Bilingue o DUAL-I/II Dual I Dual II Stereo Stereo Mono (Mono forzato) Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono. Questa funzione è attiva solo con un segnale audio stereo. Al contrario, non è attiva con un segnale audio mono. Questa funzione è disponibile solo in modalità TV. È possibile selezionare queste opzioni semplicemente premendo il tasto DUAL sul telecomando. Italiano - 22 BN68-02331A-ITA.indb 22 10/21/2009 10:10:10 AM Descrizione delle funzioni Impostazione dell’ora ❑❑ Orologio Plug & Play Impostazione L’impostazione dell’orologio è necessaria per utilizzare le varie funzioni timer del televisore. NN L’ora corrente appare ogni qualvolta si preme il tasto INFO. NN Se il cavo di alimentazione viene scollegato, è necessario impostare nuovamente l’orologio. Lingua menu : Italiano Ora

Trasmissione Sicurezza Generale „„ Modalità orologio E’ possibile impostare manualmente o automaticamente l’orario corrente.

• • Auto : Imposta automaticamente l’orario corrente utilizzando l’orario inviato dalla trasmissione digitale.
• • Manuale : Imposta manualmente l’ora corrente. „„ Imposta Ora È possibile impostare manualmente l’ora corrente. NN Configurare questa voce una volta impostata la funzione Modalità orologio su Manuale. NN E’ possibile impostare i valori Giorno, Mese, Anno, Ora, Minuto direttamente premendo i tasti numerici del telecomando. Ora Orologio

E Conf. R Ritorno Il timer di stand-by disattiva automaticamente il televisore dopo il tempo impostato (30, 60, 90, 120, 150 e 180 minuti). NN Quando il timer raggiunge lo 0, il televisore passa automaticamente in modalità Standby. NN Per annullare la funzione Timer stand-by selezionare Off. TT Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile impostare il timer stand-by selezionando Strumenti → Timer stand-by. ❑❑ Timer 1 / Timer 2 / Timer 3 E’ possibile impostare il televisore in modo da accendersi all’orario desiderato. „„ Orario TV on : Imposta il timer per l’accensione automatica del televisore. „„ Orario TV off : Imposta il timer per lo spegnimento automatico del televisore. „„ Volume : Seleziona il livello del volume. „„ Sorgente : Seleziona il dispositivo TV, USB. NN Selezionando TV, è poi possibile impostare l’Antenna e il Canale. -- Antenna : Seleziona Antenna o Cavo. -- Canale : Seleziona il canale desiderato. NN Selezionando USB è possibile impostare i Contenuti. -- Contenuti : Seleziona i contenuti desiderati da USB. NN Se sulla chiavetta USB non sono presenti file musicali, oppure la cartella contenente file musicali non è selezionata, l’opzione Timer non funziona correttamente. „„ Ripetizione : Selezionare Una volta, Ogni gg, Lun~Ven, Lun~Sab, Sab~Dom o Manuale. NN Quando viene selezionato Manuale, premere il tasto ► per impostare il giorno della settimana. Premere ENTERE sul giorno

desiderato per visualizzare un simbolo (c). L’intera cartella del dispositivo USB supporta i caratteri English 64. E’ necessario prima impostare l’orologio. È possibile impostare l’ora, i minuti e il canale anche premendo i tasti numerici del telecomando. Auto Power Off Quando il televisore si accende attraverso il timer impostato su On, si spegne automaticamente se per tre ore non viene premuto alcun tasto di controllo. Questa funzione è disponibile solo se il timer è impostato su On e impedisce l’eventuale surriscaldamento del televisore dovuto a un periodo di accensione troppo lungo. Italiano - 23 BN68-02331A-ITA.indb 23 10/21/2009 10:10:10 AM Configurazione del menu Impostazione ❑❑ Lingua menu Impostazione E’ possibile impostare la lingua dei menu. ❑❑ Trasmissione „„ Sottotitoli Plug & Play Lingua menu : Italiano

Ora Trasmissione Sicurezza Generale È possibile attivare e disattivare i sottotitoli. Utilizzare questo menu per impostare la modalità sottotitoli. Normale al di sotto del menu rappresenta il sottotitolo di base mentre Non udenti è il sottotitolo per le persone con problemi uditivi.

• • Sottotitolo → Off / On : Attiva e disattiva i sottotitoli.
• • Modalità → Normale / Non udenti : Imposta la modalità dei sottotitoli.
• • Lingua sottotitoli : Imposta la lingua dei sottotitoli. NN Se il programma che si sta guardando non supporta la funzione Non udenti, si attiva automaticamente l’opzione Normale, anche se è selezionata la modalità Non udenti. NN L’inglese è la lingua predefinita nel caso in cui la trasmissione non supporti la lingua selezionata. OO È possibile selezionare queste opzioni semplicemente premendo il tasto SUBT. sul telecomando. „„ Testo digitale → Disattiva / Attiva Se il programma è trasmesso con testo digitale, questa funzione è attivata. NN MHEG (Multimedia and Hypermedia Information Coding Experts Group) Standard internazionale per i sistemi di codifica dei dati usati nei multimedia e hypermedia. È un sistema più complesso rispetto al formato MPEG in quanto include collegamenti a dati ipermediali come immagini fisse, servizi di caratteri, animazione, grafica e file video, oltre ai dati multimediali. MHEG è una tecnologia interattiva con vari campi di applicazione, come sistemi VOD (Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce), teleformazione, teleconferenza, librerie digitali e giochi di rete. „„ Lingua Teletext E’ possibile impostare la lingua del Teletext selezionando il tipo di lingua. NN L’inglese è la lingua predefinita nel caso in cui la trasmissione non supporti la lingua selezionata. „„ Preferenze

• • Lingua principale audio / Lingua secondaria audio / Lingua principale sottotitoli / Lingua secondaria sottotitoli / Lingua principale Teletext / Lingua secondaria Teletext Mediante questa funzione gli utenti possono selezionare una delle lingue disponibili. La lingua selezionata viene impostata automaticamente durante la selezione di un canale. Modificando l’impostazione della lingua, le opzioni Lingua sottotitoli, Lingua audio e Lingua Teletext del menu Lingua vengono automaticamente impostate sulla lingua selezionata. Le opzioni Lingua sottotitoli, Lingua audio, e Lingua Teletext del menu Lingua mostrano l’elenco delle lingue supportate dal canale corrente, dove l’opzione corrente appare evidenziata. Se si modifica una di queste opzioni, la nuova lingua viene applicata solo al canale corrente. La nuova impostazione non viene invece applicata alle opzioni Lingua principale sottotitoli, Lingua principale audio o Lingua principale Teletext del menu Preferenze. „„ Common Interface

• • Installazione della scheda CI(CI+)

1. Acquistare il modulo CI(CI+) CAM presso il rivenditore locale più vicino o via

2. Inserire la scheda CI(CI+) CARD nel CAM nella direzione indicata dalla freccia.

3. Inserire il CAM con la scheda CI(CI+) CARD installata nello slot common

interface. NN Inserire completamente il CAM nella direzione indicata dalla freccia in modo che risulti parallelo allo slot.

4. Verificare la visione dell’immagine su un canale a segnale criptato.

• • Menu CI(CI+) Permette all’utente di accedere al menu del modulo CAM. Selezionare il Menu CI(CI+) in base alla scheda PC.
• • Info sull’applicazione Contiene informazioni sul modulo CAM inserito nello slot CI(CI+) e le visualizza. Le informazioni sull’applicazione sono relative alla scheda CI(CI+) CARD. È possibile installare il modulo CAM in qualsiasi momento, a televisore acceso o spento. NN La ‘SCHEDA CI (CI+)' non è supportata in alcune nazioni, regioni e da alcune stazioni emittenti; controllare con il rivenditore autorizzato di zona. Italiano - 24 BN68-02331A-ITA.indb 24 Continua... 10/21/2009 10:10:11 AM ❑❑ Sicurezza NN Alcuni modelli richiedono la selezione del PIN impostato per la funzione Plug & Play. „„ Blocco canali → Off / On Tramite questa funzione è possibile impedire agli utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti a loro, annullando il video e azzerando l’audio. NN Prima della comparsa dell’immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre. NN Il PIN predefinito di un nuovo apparecchio TV è ‘0-0-0-0’. E’ possibile modificare il PIN selezionando Cambia PIN nel menu. NN E’ possibile bloccare alcuni canali nell’elenco dei canali. (vedere pagina 14) NN Blocco canali è disponibile solo in modalità TV. „„ Blocco canale Questa funzione consente di immettere un codice PIN (Personal Identification Number) di identificazione personale a 4 cifre definito dall’utente per impedire agli utenti non autorizzati, come ad esempio i bambini, di vedere programmi non adatti a loro. NN Prima della comparsa dell’immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre. NN Il PIN predefinito di un nuovo apparecchio TV è ‘0-0-0-0’. E’ possibile modificare il PIN selezionando Cambia PIN nel menu. NN Una volta impostata la classificazione dei programmi, verrà visualizzato il simbolo “\”. NN Cons tutto / Bloc tutto : Premere per sbloccare o bloccare tutte le classificazioni dei canali TV. „„ Cambia PIN E’ possibile modificare il numero ID necessario per configurare il televisore. NN Prima della comparsa dell’immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre. NN Il PIN predefinito di un nuovo apparecchio TV : ‘0-0-0-0’. NN Qualora si sia dimenticato il codice PIN, premere i tasti del telecomando nella sequenza seguente per ripristinare il codice PIN predefinito ‘0-0-0-0’: POWER (Off), MMUTE, 8, 2, 4, POWER (On). ❑❑ Generale „„ Modalità gioco → Off / On Durante la connessione a una console per videogiochi come PlayStationTM o XboxTM, il gioco sarà più realistico selezionando il relativo menu.
• • Quando la Modalità gioco è On -- La modalità Immagine viene automaticamente impostata su Standard e non può essere modificata. -- La modalità Suono viene automaticamente impostata su Personalizza e non può essere modificata. Regolare l’audio mediante l’equalizzatore.. -- La funzione Reset nel menu Suono è attivata. La funzione Reset inizializza le impostazioni dell’Equalizzatore alle impostazione predefinite in fabbrica. NN La Modalità gioco non è disponibile nella normale modalità TV o quando la Modalità gioco è Off. NN Se la qualità dell’immagine è scadente quando al televisore è collegato un dispositivo esterno, verificare se la Modalità gioco è impostata su On. NN Visualizzando il menu TV in Modalità gioco si potrebbe verificare un leggero sfarfallio. NN Visualizzando ( ) il menu TV in Modalità gioco si potrebbe verificare un leggero sfarfallio. NN Questa funzione supporta solo la funzione giochi. NN La Modalità gioco non è disponibile in modalità PC. „„ Risp. energia → Spenta / Basso / Medio / Alta / Immagine off Questa funzione regola la luminosità del televisore in modo da ridurre il consumo di energia. Durante la visione notturna del televisore, impostare l’opzione della modalità Risp. energia su Alta in modo da ridurre l’affaticamento degli occhi oltre al consumo energetico. Selezionando Immagine off, lo schermo si spegne lasciando attivo solo l’audio. Premere un tasto qualsiasi per uscire dalla modalità Immagine off. NN Nel menu Strumenti, la funzione Immagine off non è supportata. TT Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile impostare l’opzione Risp. energia selezionando Strumenti → Risp. energia. „„ Trasparenza menu E’ possibile impostare il livello di trasparenza del menu a video.
• • Luminoso : imposta il menu a video su normale.
• • Scuro : rende il menu a video opaco. „„ Melodia → Off / Basso / Medio / Alta La melodia di accensione/spegnimento del televisore può essere regolata. NN La Melodia non viene riprodotta - Se il televisore non emette alcun suono significa che è stato premuto il tasto MMUTE. - Se il televisore non emette alcun suono significa che è stato premuto il tasto – (Volume). Italiano - 25 BN68-02331A-ITA.indb 25 10/21/2009 10:10:11 AM Supporto / Ingressi Programmi supportati ❑❑ Auto diagnosi „„ Test immagine In caso di problemi di visualizzazione dell’immagine, eseguire il test pertinente. Verificare il color pattern sullo schermo per vedere se il problema persiste. NN Il messaggio Il problema riscontrato con questa foto persiste? viene visualizzato sullo schermo. Se il test pattern non compare oppure presenta disturbi, selezionare Sì. Se il test pattern è visualizzato correttamente, selezionare No.
• • Sì : Potrebbe essersi verificato un problema con il televisore. Contattare il Call Center Samsung per richiedere assistenza.
• • No : Potrebbe essersi verificato un problema con i dispositivi esterni. Controllare lo stato dei collegamenti. Se il problema persiste, consultare il manuale dell’utente dei dispositivi esterni. ❑❑ Test audio In caso di problemi di audio, eseguire il test pertinente. Controllare l’audio riproducendo un test melodico attraverso le casse del televisore. NN Il messaggio Il problema riscontrato con il test audio persiste? viene visualizzato sullo schermo. Se durante l’esecuzione del test audio il suono proviene da un solo altoparlante, selezionare Sì. Se è possibile ascoltare il suono dagli altoparlanti, selezionare No.
• • Sì : Potrebbe essersi verificato un problema con il televisore. Contattare il Call Center Samsung per richiedere assistenza.
• • No : Potrebbe essersi verificato un problema con i dispositivi esterni. Controllare lo stato dei collegamenti. Se il problema persiste, consultare il manuale dell’utente dei dispositivi esterni. NN Se non c’è ritorno audio dagli altoparlanti del televisore, prima di eseguire il test verificare che Selezione altoparlante sia impostato su Altoparlante TV nel menu Suono. NN E’ possibile ascoltare la melodia durante il test anche se Selezione altoparlante è impostato su Altoparlante est oppure l’audio è stato disattivato mediante la pressione del tasto MMUTE. „„ Potenza segnale (solo canali digitali) E’ possibile migliorare la ricezione dei canali digitali disponibili regolando l’antenn. NN Se il misuratore della potenza del segnale indica che il segnale è debole, regolare fisicamente l’antenna per aumentare il segnale. Continuare a regolare l’antenna fino a trovare la posizione migliore per ricevere il segnale in modo ottimale. ❑❑ Aggiornamento software Gli aggiornamenti del prodotto, contenenti le nuove funzionalità della televisione digitale, vengono trasmessi periodicamente tramite il normale segnale televisivo. Il prodotto rileva automaticamente questi segnali e visualizza la finestra di aggiornamento del software. E’ possibile avviare da questa finestra l’installazione degli aggiornamenti. „„ Tramite USB Inserire un’unità USB contenente l’aggiornamento del firmware nel televisore. Fare attenzione a non disattivare l’alimentazione o rimuovere l’unità USB mentre l’aggiornamento è in corso. Al termine dell’aggiornamento del firmware, il televisore si spegnerà e riaccenderà automaticamente. Verificare la versione del firmware al termine dell’aggiornamento. Al termine dell’aggiornamento del software, le impostazioni video e audio modificate torneranno alle impostazioni predefinite di fabbrica. „„ Tramite canale Aggiorna il software mediante il segnale trasmesso. NN Se la funzione viene selezionata durante la trasmissione software, questa funzione ricerca il software disponibile e ne scarica gli aggiornamenti. NN Il tempo necessario per scaricare il software è determinato dallo stato del segnale. Pannello laterale del televisore „„ Aggiornamento mod Standby Per continuare l’aggiornamento software anche quando l’alimentazione principale è attiva, selezionare On premendo il tasto ▲ o ▼. 45 minuti dopo l’attivazione della modalità Standby, viene effettuato un aggiornamento manuale. Poiché l’alimentazione dell’unità si attiva internamente, lo schermo potrà attivarsi per breve tempo. Questo fenomeno può continuare per più di un’ora, fino al termine dell’aggiornamento software. Unità USB Italiano - 26 BN68-02331A-ITA.indb 26 10/21/2009 10:10:12 AM „„ Software alternativo Sostituire il software attuale con uno alternativo. NN Se il software è stato cambiato, viene visualizzata la versione corrente. NN E’ possibile cambiare la versione del software corrente Selezionando Software alternativo. ❑❑ Guida alla connessione HD Viene visualizzata una breve introduzione su come ottenere le migliori prestazioni dal vostro nuovo televisore ad alta risoluzione. Sono disponibili vari metodi di connessione per i dispositivi HD. NN E’ possibile passare alla pagina precedente o successiva premendo il tasto ◄ o ►. ❑❑ Contattare Samsung E’ possibile ottenere le informazioni riguardanti il prodotto, il Call Center Samsung e il sito web. Elenco sorgenti / Modifica Nome ❑❑ Elenco sorgenti „„ TV, Ext.1, Ext.2, AV, Component, PC, HDMI1, HDMI2/DVI, HDMI3, HDMI4, USB. Ingressi Questa funzione viene usata per selezionare il televisore o un’altra sorgente di ingresso come un lettore DVD o un decoder digitale / ricevitore satellitare (Set-Top Box) collegato al televisore. Utilizzare la funzione per selezionare la sorgente di ingresso desiderata. Elenco sorgenti Modifica Nome NN E’ possibile scegliere solo i dispositivi esterni collegati al televisore. Nell’Elenco sorgenti, gli ingressi collegati verranno evidenziati e ordinati in cima all’elenco. Gli ingressi non collegati verranno ordinati in fondo all’elenco. NN Uso dei tasti colorati del telecomando per l’elenco sorgenti - Rosso (Aggiorna) : Aggiorna il collegamento ai dispositivi esterni. - T TOOLS (Strumenti) : Visualizza i menu Modifica Nome e Informazioni. OO Premere il tasto SOURCE sul telecomando per visualizzare una sorgente del segnale esterna. ❑❑ Modifica Nome Assegnare un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sorgente di ingresso. „„ VCR / DVD / Cable STB / Satellite STB / PVR STB / AV Receiver / Game / Camcorder / PC / DVI / DVI PC / TV / IPTV / Blu-ray / HD DVD / DMA NN Quando un PC con una risoluzione di 1920 x 1080 @ 60Hz è collegato alla porta HDMI IN 2 (DVI), è necessario impostare la modalità HDMI2/DVI su PC in Modifica Nome della modalità Ingressi. Italiano - 27 BN68-02331A-ITA.indb 27 10/21/2009 10:10:12 AM Media Play Collegamento di un dispositivo USB

Per accendere il televisore premere il tasto POWER. Pannello laterale del televisore Collegare un dispositivo USB contenente foto e file musicali alla porta USB posta sul lato del televisore. Media Play supporta solo il dispositivo USB MSC (Mass Storage Class). MSC è un dispositivo di memorizzazione di massa Bulk-Only Transport. Esempi di MSC sono le unità Thumb, i Flash Card Reader e le unità HDD USB (le unità HUB USB non sono supportate.) Unità USB MTP (Media Transfer Protocol) non è supportato. Il file system supporta solo FAT16/32 (il file system NTFS non è supportato). Alcuni dispositivi audio e videocamere digitali USB possono non essere compatibili con questo televisore. Collegare direttamente alla porta USB del televisore. Se si utilizza un cavo separato, possono verificarsi problemi di compatibilità USB. Prima di collegare il dispositivo al televisore, eseguire il backup dei file per prevenire danni o la perdita di dati. SAMSUNG non è responsabile per eventuali danni ai file dati o perdite di dati. Non scollegare il dispositivo USB durante il caricamento. MSC supporta file MP3 e JPEG, mentre un dispositivo PTP supporta solo file JPEG. Il formato JPEG sequenziale è supportato. Maggiore è la risoluzione dell’immagine, più lungo è il tempo necessario per visualizzarla sullo schermo. La risoluzione massima supportata in JPEG è di 15360X8640 pixel. In caso di file non supportati o danneggiati, comparirà il messaggio Formato file non supportato. Se il numero di file eccede i 4000 (o il numero di file musicali eccede i 3000), tutti i file eccedenti tale limite non verranno visualizzati nell’Elenco foto (o nell’Elenco musica).MP3 files with DRM that have been downloaded from a non-free site cannot be played. I file MP3 con DRM scaricati da un sito a pagamento non possono essere riprodotti. DRM (Digital Rights Management) impedisce l’uso illegale di contenuti digitali protetti da copyright. Passare da una foto all’altra potrebbe richiedere alcuni secondi. Ora, sullo schermo comparirà l’icona che indica il caricamento in corso. Italiano - 28 BN68-02331A-ITA.indb 28 10/21/2009 10:10:13 AM Uso della funzione Media Play Questa funzione consente di visualizzare e riprodurre file fotografici e musicali memorizzati su un dispositivo USB Mass Storage Class (MSC). Utilizzando file multimediali senza licenza, il prodotto potrebbe non funzionare correttamente. ❑❑ Accesso al menu Media Play

1. Premere il tasto MENU. Premere ▲ o ▼ per selezionare Applicazione, quindi

2. Premere ▲ o ▼ per selezionare Media Play (USB), quindi premere ENTERE.

NN Viene visualizzato il menu Media Play. OO Premere SOURCE ripetutamente sul telecomando per selezionare USB, quindi premere ENTERE. OO Premere il tasto MEDIA.P sul telecomando per visualizzare il menu Media Play.

3. Premere il tasto rosso, quindi il tasto ▲ o ▼ per selezionare il dispositivo USB

corrispondente (ad es. se connesso tramite un hub). Premere ENTERE. NN Questa funzione può risultare diversa in base al dispositivo di memoria collegato al televisore. NN Nella parte inferiore sinistra dello schermo comparirà il nome del dispositivo USB selezionato. Media Play USB : USB nome 148.48MB/995.00MB Libero PHOTO Photo USB Music Setup Dispositivo R Ritorno

4. Premere ◄ o ► er selezionare una icona (Photo, Music, Setup), quindi

premere ENTERE. NN Per uscire dalla modalità Media Play premere il tasto MEDIA.P sul telecomando. ❑❑ Rimozione sicura di un dispositivo di memoria USB ❑❑ Schermo

E’ possibile rimuovere il dispositivo dal televisore in modo sicuro.

1. Premere il tasto TOOLS nella schermata di elenco dei file Media Play, o durante

la proiezione di diapositive o, la riproduzione di un brano , musicale o di un filmato.

2. Premere ▲ o ▼per selezionare Rimozione sicura, quindi premere ENTERE.

3. Rimuovere il dispositivo USB dal televisore.

4/6 Slide Show Riproduci gruppo corrente Informazioni Rimozione sicura IMG_0345. JPG IMG_0346. JPG IMG_0349. JPG IMG_0335.JPG USB USB Dispositivo Selezione T Strumenti R Cartella superiore

IMG_03496. JPG 1File(s) Selezione Strumenti R Cartella superiore File attualmente selezionato : Viene evidenziato il file attualmente selezionato. Visualizza gruppi : Il gruppo di ordinamento che comprende le foto selezionate viene evidenziato. NN Un gruppo comprende nove fotografie. Dispositivo attuale : Mostra il nome del dispositivo attualmente selezionato. NN Tasto Rosso (Dispositivo) : Seleziona un dispositivo connesso.

Informazioni sulla selezione degli elementi : Mostra il numero di fotografie selezionate premendo il tasto giallo. Voci della guida

• • Tasto Giallo (Selezione) : Seleziona il file dall’elenco. I file selezionati vengono evidenziati con un simbolo c. Premere nuovamente il tasto giallo per deselezionare il file. Tasto TOOLS (Strumenti) : Visualizza i menu delle opzioni. (Il menu Strumenti varia in base allo stato corrente.)

• • R Tasto RETURN (Ritorno) : Ritorna al menu precedente. Italiano - 29 BN68-02331A-ITA.indb 29 10/21/2009 10:10:20 AM ❑❑ Uso dei tasti del Telecomando nel menu Media Play Tasto ENTERE RETURN TOOLS Operazioni Sposta il cursore e seleziona una voce. Seleziona la voce attualmente evidenziata. Riproduce o interrompe temporaneamente i file durante la proiezione di diapositive o la riproduzione di un file musicale. Riproduce o arresta temporaneamente la proiezione di diapositive o la riproduzione di un brano musicale. Torna al menu precedente. Esegue varie funzioni nei menu Foto e Musica. Interrompe la proiezione di diapositive o la riproduzione di un brano musicale. Passa al gruppo precedente/successivo. INFO MEDIA.P Mostra le informazioni relative al file. Attiva/Disattiva la modalità Media Play. Uso e ordinamento dell’Elenco foto L’Elenco foto può essere ordinato in diversi modi.

vengono impostate come Non classif. NN PTP non supporta la modalità di ordinamento a cartella.

NN Le informazioni di un file fotografico vengono automaticamente impostate. NN Le fotografie per le quali non possono essere visualizzate le informazioni

Premere il tasto MEDIA.P sul telecomando per visualizzare il menu Media Play. Premere ◄ o ► per selezionare Photo, quindi premere ENTERE. Premere (Play)/ENTERE Per iniziare la proiezione di diapositive secondo l’ordine selezionato.

Questo menu consente di avviare una proiezione di diapositive utilizzando le foto contenute nel dispositivo USB.

4/6 Slide Show Riproduci gruppo corrente „„ Riproduci gruppo corrente Informazioni Questo menu consente di avviare una proiezione di diapositive utilizzando solo le foto contenute nel gruppo selezionato. Rimozione sicura IMG_0345. JPG IMG_0346. JPG IMG_0349. JPG IMG_0335.JPG USB „„ Informazioni USB Dispositivo Selezione T Strumenti R Ritorno Le informazioni di un file fotografico includono il nome, la dimensione, la risoluzione, la data di modifica e il percorso. NN Usando le stesse procedure durante una proiezione di diapositive, è possibile vedere le informazioni relative ai file fotografici. OO In alternativa, selezionare un fotografia dall’elenco delle foto e premere il tasto INFO per vedere le informazioni relative. „„ Rimozione sicura E’ possibile rimuovere il dispositivo dal televisore in modo sicuro. Italiano - 30 BN68-02331A-ITA.indb 30 10/21/2009 10:10:28 AM Visualizzazione di foto o Slide Show ❑❑ Visualizzazione di una proiezione di diapositive

1. Premere◄ o ► per selezionare la foto desiderata nell’Elenco Foto.

2. Premere il tasto TOOLS.

3. Premere ▲ o ▼ per selezionare Slide Show, quindi premere ENTERE.

NN Nella proiezione verranno utilizzate tutte le foto contenute in elenco. r Normale SNv11114.JPG 3648x2432 2008/3/15 1/4 NN Durante la proiezione di diapositive, i file appaiono in sequenza a partire da quello correntemente visualizzato. NN La proiezione prosegue in base all’ordine specificato in elenco. NN Impostando l’opzione Musica di sottofondo su On durante la proiezione di USB E Pausa lr Prec/succ T Strumenti R Ritorno diapositive i brani musicali vengono riprodotti automaticamente.. OO Quando si visualizza un Elenco foto, premere (Play)/ENTERE sul telecomando periniziare la proiezione di diapositive. NN Tasti di controllo Slide Show ENTERE Riproduce/Arresta la proiezione di diapositive. Riproduce la proiezione di diapositive. Esce dalla proiezione di diapositive e torna all’elenco delle foto. T TOOLS Arresta temporaneamente la proiezione di diapositive.

Esegue varie funzioni nei menu Foto. Varia la velocità di riproduzione della proiezione. ❑❑ Riproduzione delle foto selezionate

1. Premere ◄ o ► per selezionare la foto desiderata nell’Elenco foto.

2 . Premere il tasto giallo. Ripetere l’operazione per selezionare più file fotografici. NN Il simbolo c compare a sinistra delle foto selezionate. NN Per deselezionare i file selezionati, premere TOOLS quindi selezionare Deselez tutto.

(Play)/ENTERE. NN I file selezionati verranno utilizzati per la proiezione di diapositive. ❑❑ Menu Strumenti di Slide Show „„ Arresta slide show / Avvia slide show E’ possibile avviare o interrompere una proiezione di diapositive. Strumenti Arresta Slide Show Tools Velocità slide show : Normale Ruota Zoom Musica di sottof Impostazioni immagine Impostazioni audio Informazioni Rimozione sicura „„ Velocità slide show → Normale / Veloce / Lenta E’ possibile impostare la velocità della proiezione di diapositive solo durante la proiezione. NN La velocità di proiezione delle diapositive può essere modificata premendo il tasto (REW) o (FF) durante la proiezione. „„ Ruota → 0˚/ 90˚ / 180˚ / 270˚ E’ possibile ruotare le fotografie memorizzate su un dispositivo di memoria USB. U Sposta E Conf. e Esci NN Il file ruotato non viene memorizzato. „„ Zoom → x1 / x2 / x4 E’ possibile ingrandire le fotografie memorizzate su un dispositivo USB. NN Per spostare l’immagine ingrandita, premere ENTERE, quindi premere i tasti ▲/▼/◄/►. Notare che se l’immagine ingrandita è più piccola della dimensione dello schermo originale, la funzione di modifica della posizione non avrà alcun effetto. NN Il file ingrandito non può essere memorizzato. „„ Musica di sottofondo E’ possibile impostare e selezionare la musica di sottofondo durante la visione di una proiezione di diapositive. NN Per usare questa funzione, la musica scelta deve essere memorizzata sul dispositivo USB. NN Per modificare la modalità Musica di sottofondo è necessario caricare i brani musicali. Riprodurre i brani musicali nella categoria musica per caricarli.

• • Musica di sottofondo → On / Off
• • Selez. File musicale NN Impostando Musica di sottofondo su On, è possibile selezionare un brano musicale. „„ Impostazioni immagine / Impostazioni audio Vedere pagina 34. „„ Informazioni Vengono visualizzate le informazioni relative alla foto. „„ Rimozione sicura E’ possibile rimuovere il dispositivo dal televisore in modo sicuro. Italiano - 31 BN68-02331A-ITA.indb 31 10/21/2009 10:10:29 AM Uso e ordinamento dell’Elenco musica L’Elenco musica può essere ordinato in diversi modi. Premere MEDIA.P sul telecomando per visualizzare il menu Media Play. Premere ◄ o ► per selezionare Musica, quindi premere ENTERE. Premere ENTERE per iniziare la riproduzione dei brani musicali secondo l’ordine selezionato.

3/4 Carol kidd Mr A-Z NN Le informazioni dei file musicali vengono automaticamente impostate. NN I brani musicali per i quali non possono essere visualizzate le informazioni

vengono impostati come Non classif. NN Se per un brano musicale non è disponibile alcuna informazione sul titolo, verrà visualizzato il nome del file.

„„ Riproduci gruppo corrente

E’ possibile riprodurre solo i brani musicali nel gruppo corrente selezionato.

Energetic „„ Informazioni Riproduci gruppo corrente 3/4 Informazioni Carol kidd Le informazioni di un file musicale includono il nome, la dimensione, la data di modifica e il percorso. OO In alternativa, selezionare un brano musicale dall’elenco e premere INFO per vedere le informazioni relative. „„ Rimozione sicura E’ possibile rimuovere il dispositivo dal televisore in modo sicuro. Rimozione sicura Mr A-Z NPKI Pop NPKI usermanual USB USB Dispositivo Sky Heaven When I Dream Select

Riproduzione di un file musicale ❑❑ Riproduzione di un file musicale

1. Premere ◄ o ► per selezionare un brano musicale da riprodurre.

00:00:02 / 00:04:55 1/2

(Play)/ENTERE. When I Dream NN Questo menu mostra solo i file con estensione MP3. I file con altre estensioni non vengono visualizzati, nemmeno se sono stati salvati sul medesimo dispositivo USB. NN I tasti (REW) o (FF) non sono attivi durante la riproduzione. NN Il file selezionato appare in alto con il relativo tempo di riproduzione. NN Per regolare il volume della musica, premere il tasto del volume sul E Pausa lr Prec/succ T Strumenti R Ritorno USB telecomando. Per azzerare il volume, premere il tasto MMUTE sul telecomando. NN La durata di un file musicale può essere visualizzata come 00:00:00 se all’inizio della riproduzione non vengono reperite le informazioni relative al tempo di riproduzione.

Geek In The Pink Heaven NN Tasti di controllo della riproduzione musicale ENTERE Riproduce/Arresta momentaneamente il brano musicale. Esce dalla modalità di riproduzione e torna all’Elenco musica. Riproduce il brano musicale. T TOOLS Arresta momentaneamente il brano musicale. Esegue varie funzioni nei menu Musica. NN Icona informazioni sulla funzione Musica Quando tutti i brani musicali presenti nella cartella (o i file selezionati) sono stati ripetuti. Mod Ripetiz. è impostata su On. Quando tutti i brani musicali presenti nella cartella (o i file selezionati) sono stati riprodotti una volta. Mod Ripetiz. è impostata su Off. ❑❑ Riproduzione dei brani musicali selezionati

1. Premere ◄ o ► per selezionare i brani musicali desiderati nell’Elenco musica.

2. Premere il tasto giallo. Ripetere l’operazione per selezionare più file musicali.

NN Il simbolo c compare a sinistra dei brani selezionati. NN Per deselezionare i file, premere TOOLS quindi selezionare Deselez tutto.

(Play)/ENTERE. NN Verrà riprodotto solo il file selezionato. ❑❑ Menu Strumenti dell’Elenco musica „„ Mod Ripetiz. → On/Off Strumenti E’ possibile riprodurre i brani musicali ripetutamente. Modalità Ripeti Impostazioni immagine Impostazioni audio Informazioni Rimozione sicura „„ Impostazioni immagine / Impostazioni audio Vedere pagina 34. „„ Informazioni Vengono visualizzate le informazioni relative ai brani musicali. U Sposta Acceso š™ Regola

e Esci „„ Rimozione sicura E’ possibile rimuovere il dispositivo dal televisore in modo sicuro. Italiano - 33 BN68-02331A-ITA.indb 33 10/21/2009 10:10:32 AM Impostazione immagini / brani musicali mediante Media Play Durante la visione di una proiezione di diapositive o l’ascolto di musica mediante Media Play, è possibile impostare l’immagine e il suono. ❑❑ Impostazioni immagine

1. Premere TOOLS durante uno Slide Show o durante la riproduzione di musica.

2. Premere ▲ o ▼ per selezionare Impostazioni immagine.

3. Premere il tasto ◄ o ► per selezionare Modalità Immagine (Dinamica, Standard,

Eco, o Film). NN Quando si seleziona Dinamica, Eco, non è possibile regolare Contrasto dinamico, Tonalità nero.

4. Premere il tasto ▲ o ▼ per passare a un elemento.

(Contrasto, Luminosità, Colore, Contrasto dinamico, Tonalità nero, o Reset) NN Selezionare Reset per reimpostare i parametri dell’immagine. Impostazioni immagine Modalità Immagine

Medium Tonalità nero

5. Premere ◄ o ► per modificare le impostazioni.

R Ritorno Impostazioni audio ❑❑ Impostazioni audio

1. Premere il tasto TOOLS durante uno Slide Show o durante la riproduzione di

2. Premere il tasto ▲ o ▼ per selezionare Impostazioni audio.

3. Premere ◄ o ► per selezionare la Modalità Suono. (Standard, Musica, Film,

Voce cristallina, o Personalizza)

4. Premere ▲ o ▼ per passare a una voce.

(Bilanciamento, 100Hz, 300Hz, 1KHz, 3KHz, 10KHz (Regolazione ampiezza di banda), o Reset) NN Selezionare Reset per reimpostare i parametri audio. Modalità audio

Reset U Sposta R Ritorno

5. Premere ◄ o ► per modificare le impostazioni.

Uso del menu Impostazione Il menu Impostazione mostra le impostazioni utente del menu Media Play.

Premere il tasto MEDIA.P sul telecomando per visualizzare il menu Media Play. Premere ◄ o ► per selezionare Impostazione, quindi premere ENTERE. Per selezionare l’opzione desiderata, premere il tasto ▲ o ▼. Premere ◄ o ► per selezionare l’opzione, quindi premere ENTERE. Media Play 851.98MB/995.00MB Libero SETUP NN Per uscire dalla modalità Media Play premere il tasto MEDIA.P sul telecomando. „„ Modalità Ripetizione musica → On / Off USB : USB nome Photo USB Music Setup Dispositivo e Esci E’ possibile riprodurre i brani musicali ripetutamente. „„ Durata salvaschermo → 10 min / 20 min / 1 ora Selezionare questa opzione per impostare il tempo di attesa prima che il salvaschermo entri in funzione. „„ Informazioni Modalità Ripetizione musica Durata salvaschermo Informazioni Rimozione sicura Off 10 min

Selezionare questa opzione per visualizzare le informazioni sul dispositivo collegato. „„ Rimozione sicura E’ possibile rimuovere il dispositivo dal televisore in modo sicuro. USB Dispositivo U Sposta lr Regola R Ritorno Italiano - 34 BN68-02331A-ITA.indb 34 10/21/2009 10:10:33 AM Informazioni su Anynet+ Collegamento dei dispositivi Anynet+ Anynet+ è una funzione che permette di controllare mediante il telecomando del televisore Samsung tutti i dispositivi Samsung collegati che supportano Anynet+. Il sistema Anynet+ può essere usato solo con i dispositivi Samsung dotati della funzione Anynet+. Per controllare se il dispositivo Samsung in uso è dotato di questa funzione, verificare la presenza del logo Anynet+. ❑❑ Per effettuare il collegamento a un televisore

Collegare il jack HDMI IN (1, 2(DVI), 3 o 4) del televisore al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. ❑❑ Per effettuare il collegamento a un sistema Home Theater

Collegare il jack HDMI IN (1, 2(DVI), 3 o 4) del televisore al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. Collegare il jack HDMI IN del sistema home theater al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. NN Collegare il cavo ottico tra l’uscita Digital Audio Out (ottica) del televisore e l’ingresso Digital Audio Input del sistema Home Theater. NN Qualora si opti per una connessione di questo genere, la presa Ottica permette l’uscita di soli 2 canali audio. In questo modo non

sarà possibile sentire l’audio dall’altoparlante frontale sinistro e destro del sistema Home Theater e dal subwoofer. Per avere un audio a 5.1 canali, collegare il jack Digital Audio Out (ottico) del lettore DVD o del decoder cavo/satellitare (es. Anynet Device 1 o 2) direttamente a un amplificatore o all’Home Theater, non al televisore. Collegare solo un sistema Home Theater. E’ possibile collegare un dispositivo Anynet+ tramite un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet . Anynet+ si attiva solo quando il relativo dispositivo AV che supporta Anynet+ è acceso o in modalità Standby. Anynet+ supporta fino a 12 dispositivi AV. Da notare che è possibile collegare fino a 3 dispositivi dello stesso tipo. Anynet+ supporta fino a 3 dispositivi simultaneamente. Italiano - 35 BN68-02331A-ITA.indb 35 10/21/2009 10:10:35 AM Configurazione di Anynet+ TT Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile visualizzare il menu Anynet+ selezionando Strumenti → Anynet+ (HDMI-CEC). Applicazione ❑❑ Impostazione di Anynet+ (HDMI-CEC) Media Play (USB) Anynet+ (HDMI-CEC)

„„ Anynet+(HDMI-CEC) → Spento / Acceso Per utilizzare la funzione Anynet+, Anynet+ (HDMI-CEC) deve essere impostata su Acceso. NN Quando la funzione Anynet+ (HDMI-CEC) è disattivata, sono disattivate anche tutte le funzioni relative a Anynet+. Setup „„ Spegnimento auto → Acceso / Sì Anynet+ (HDMI-CEC) : ON Acceso Impostare lo spegnimento automatico di un dispositivo Anynet+ allo spegnimento del Spegnimento auto : Yes televisore. NN E’ necessario impostare la sorgente attiva sul telecomando del televisore in modo che il televisore utilizzi la funzione Anynet+. U Sposta E Conf. R Ritorno NN Se si imposta Spegnimento auto su Sì, i dispositivi esterni collegati al televisore si spengono ogniqualvolta si spegne il televisore. Se un dispositivo esterno è in fase di registrazione, potrebbe non spegnersi automaticamente. Passaggio da un dispositivo Anynet+ all’altro

Premere il tasto TOOLS. Premere il tasto ENTERE per selezionare Anynet+ (HDMI-CEC). Premere il tasto ▲ o ▼ per selezionare Elenco dispositivi, quindi premere il tasto ENTERE. NN Vengono elencati tutti i dispositivi Anynet+ collegati al televisore. Se non si trova il dispositivo desiderato, premere il tasto rosso per eseguire la scansione dei dispositivi. NN Solo all’impostazione di Anynet+ (HDMI-CEC) su Acceso nel menu Impostazione, comparirà l’Elenco dispositivi.

Visualizza TV Elenco dispositivi Registra : DVDR DVDR MENU DVDR INFO Ricevitore Impostazione U Sposta : On E Conf. R Ritorno Premere il tasto ▲ o ▼ per selezionare un particolare dispositivo, quindi premere il tasto ENTERE. Il dispositivo selezionato viene attivato. NN Il passaggio al dispositivo selezionato può richiedere fino a 2 minuti. Non è possibile annullare l’operazione durante il passaggio da un dispositivo all’altro. NN Il tempo richiesto per la scansione dei dispositivi dipende dal numero di dispositivi collegati. NN Se si è selezionata una modalità di ingresso esterna tramite il tasto SOURCE, non sarà possibile utilizzare la funzione Anynet+. Accertarsi di passare a un dispositivo esterno Anynet+ utilizzando il tasto l’Elenco dispositivi. ❑❑ Menu Anynet+ Il menu Anynet+ può variare a seconda del tipo e dello stato del dispositivo Anynet+ collegato al televisore. Menu Anynet+ Descrizione Visualizza TV La modalità Anynet+ passa alla modalità di trasmissione TV. Elenco dispositivi Visualizza l’elenco dei dispositivi Anynet+. (nome_dispositivo) MENU Mostra i menu del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu del disco del registratore DVD. (nome_dispositivo) INFO Mostra i menu di riproduzione del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu di riproduzione del registratore DVD. Registrazione (*registratore) Avvia una registrazione (Questo menu è operativo solo per un dispositivo che supporta la registrazione.) (*registratore) Prenota registrazione Permette di prenotare una registrazione sul registratore (Questa funzione è disponibile solo per i dispositivi che supportano la funzione di prenotazione.) Interrompi registrazione: (*registratore) Interrompe la registrazione. Ricevitore L’audio viene riprodotto attraverso il ricevitore. Italiano - 36 BN68-02331A-ITA.indb 36 Continua... 10/21/2009 10:10:35 AM

❑❑ Tasti del telecomando disponibili in modalità Anynet Tipo di dispositivo Stato operativo Tasti disponibili Dispositivo Anynet+ Una volta attivato il dispositivo, quando il menu del dispositivo corrispondente appare sullo schermo. Tasti numerici ▲/▼/◄/►/ENTERE Tasti colorati / tasto EXIT Una volta attivato il dispositivo, quando si riproduce un file (Ricerca indietro) / (Ricerca avanti) (Riproduci) / (Pausa) Dispositivo con sintonizzatore incorporato Una volta attivato il dispositivo, durante la visione di un programma televisivo Tasto P Dispositivo audio Una volta attivato il ricevitore Tasto = Tasto MMUTE (Interrompi) /

NN La funzione Anynet+ è utilizzabile solo quando il telecomando è impostato su TV. NN Il tasto è attivo solo in fase di registrazione. NN Non è possibile gestire i dispositivi Anynet+ utilizzando i pulsanti del televisore. I dispositivi Anynet+ possono essere controllati solo tramite il telecomando del televisore. NN In determinate condizioni, il telecomando del televisore potrebbe non funzionare. In questo caso, selezionare nuovamente il dispositivo Anynet+. NN Le funzioni Anynet+ non sono attive con prodotti di altre marche. NN Le operazioni possono differire a seconda del dispositivo in uso. NN Se al sistema è collegato più di un dispositivo di registrazione, questi vengono visualizzati come (*registratore); in caso il dispositivo collegato sia uno solo, verrà rappresentato come (*nome_dispositivo). Registrazione Con un videoregistratore Samsung è possibile registrare un programma televisivo.

Premere il tasto TOOLS. Premere il tasto ENTERE per selezionare Anynet+ (HDMI-CEC). Premere il tasto ▲ o ▼per selezionare Registra, quindi premere il tasto ENTERE. La registrazione ha inizio. NN Quando è presente più di un dispositivo di registrazione Visualizza TV Elenco dispositivi Registra : DVDR DVDR MENU DVDR INFO Ricevitore : On Impostazione Se sono collegati più dispositivi di registrazione, questi vengono elencati. Premere il tasto ▲ o ▼ per selezionare un particolare dispositivo, quindi premere il tasto U Sposta L Regola R Ritorno ENTERE. La registrazione ha inizio. NN Se un dispositivo di registrazione non è visualizzato selezionare Elenco dispositivi e premere il tasto rosso per ricercarlo. NN Premendo il tasto si eseguirà la registrazione del programma attualmente visualizzato sul televisore. Se si sta guardando l’immagine di un altro dispositivo, vengono registrate le immagini di quel dispositivo. NN Prima di registrare, controllare che il jack dell’antenna sia correttamente collegato al dispositivo di registrazione. Per collegare in modo adeguato un’antenna a un dispositivo di registrazione, vedere il manuale dell’utente del dispositivo di registrazione in uso. Italiano - 37 BN68-02331A-ITA.indb 37 10/21/2009 10:10:36 AM Ascolto tramite il ricevitore È possibile ascoltare l’audio tramite un ricevitore anzichè dagli altoparlanti del televisore.

Premere il tasto TOOLS. Premere il tasto ENTERE per selezionare Anynet+ (HDMI-CEC). Premere il tasto ▲ o ▼ per selezionare Ricevitore. Premere il tasto ◄ o ► per selezionare On o Off. NN Se il ricevitore supporta solo l’audio, potrebbe non comparire nell’elenco dei dispositivi. NN Il ricevitore è operativo solo se è collegato in modo appropriato il jack Optical In del Visualizza TV Elenco dispositivi Registra

L Regola R Ritorno NN Quando il ricevitore (home theater) è impostato su On, è possibile udire l’audio proveniente dall’uscita ottica del televisore. Quando il televisore visualizza un segnale DTV (air), invia l’audio a 5.1 canali al ricevitore Home Theater. Se la sorgente è un componente digitale, come per es. un DVD, ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore Home Theater. NN Utilizzando la funzione Media Play, l’audio potrebbe non essere emesso correttamente attraverso il ricevitore. NN Durante l’ascolto tramite il ricevitore, vi sono alcune restrizioni nell’uso dei menu relativi all’audio. NN Nel caso di una interruzione di corrente al televisore quando il menu Ricevitore è impostato su On la funzione Seleziona altoparlante può essere impostata su Altoparlante esterno alla riaccensione del televisore. (vedere pag. 22) Risoluzione dei problemi con Anynet+ Sintomo Anynet non funziona.

Per avviare Anynet+.. Per uscire da Anynet+. Sullo schermo viene visualizzato il messaggio Connecting to Anynet+ device Non è possibile avviare la riproduzione del dispositivo Anynet+. Lo schermo del dispositivo esterno non appare. Il programma TV non può essere registrato. L’audio del televisore non viene riprodotto attraverso il ricevitore Soluzione

• • Controllare se si sta utilizzando un dispositivo Anynet+. Il sistema Anynet+ può essere utilizzato solo con dispositivi che supportano Anynet+.
• • Collegare un solo ricevitore (home theater).
• • Controllare che il cavo di alimentazione di Anynet+ sia correttamente collegato.
• • Controllare i collegamenti dei cavi Video/Audio/HDMI 1.3 del dispositivo Anynet+.
• • Verificare che Anynet+ (HDMI-CEC) sia impostato su Acceso nel menu Impostazione di Anynet+.
• • Verificare che il telecomando del televisore sia in modalità TV.
• • Verificare che sia Anynet+ la modalità esclusiva del telecomando.
• • In particolari condizioni, Anynet+ non funziona. (Ricerca canali, Media Play, Plug & Play, ecc.)
• • Quando si collega o si rimuove il cavo HDMI 1.3, eseguire una nuova ricerca dei dispositivi oppure spegnere e riaccendere il tel evisore.
• • Verificare che la funzione Anynet+ del dispositivo Anynet+ sia impostata su Acceso.
• • Verificare che il dispositivo Anynet+ sia collegato correttamente al televisore e che Anynet+ (HDMI-CEC) sia impostato su Acceso nel menu Impostazione di Anynet+.
• • Premere il tasto TV sul telecomando per passare al controllo del televisore. Premere il tasto TOOLS per visualizzare il menu Anynet+ e selezionare il menu desiderato.
• • Selezionare Visualizza TV nel menu Anynet+ .
• • Premere il tasto SOURCE sul telecomando del televisore e selezionare un dispositivo non Anynet+ (Notare che il tasto dei canali funziona solo se non è collegato un dispositivo Anynet+ con sintonizzatore incorporato.)
• • Non è possibile utilizzare il telecomando durante la configurazione di Anynet+ o passare a un’altra modalità di visualizzazione.
• • Utilizzare il telecomando solo al termine dell’impostazione di Anynet+ o del passaggio alla nuova modalità di visualizzazione.
• • Non è possibile utilizzare la funzione di riproduzione mentre è in corso la funzione Plug & Play.

Controllare se il dispositivo supporta le funzioni Anynet+. Verificare che il cavo HDMI 1.3 sia collegato correttamente. Verificare che Anynet+ (HDMI-CEC) sia impostato su On nel menu Impostazione di Anynet+. Cercare altri dispositivi Anynet+. E’ possibile collegare un dispositivo Anynet+ solo tramite un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+ .

• • In caso di chiusura anomala, a causa di uno scollegamento del cavo HDMI, del cavo di alimentazione oppure di una interruzione di corrente, ripetere la ricerca del dispositivo.
• • Verificare che il jack dell’antenna sul dispositivo di registrazione sia correttamente collegato.
• • Collegare il televisore e il ricevitore mediante il cavo ottico. Italiano - 38 BN68-02331A-ITA.indb 38 10/21/2009 10:10:37 AM Consigli per l’uso Funzione Teletext La maggior parte delle emittenti televisive fornisce servizi informativi tramite il servizio Teletext. La pagina dell’indice del servizio Teletext contiene informazioni sull’uso del servizio. Inoltre, è possibile selezionare varie opzioni tramite i tasti del telecomando. NN Per ricevere correttamente le informazioni del servizio Teletext, è necessario che la ricezione del canale sia stabile. In caso contrario, alcune informazioni potrebbero essere perse o alcune pagine potrebbero non essere visualizzate correttamente. 1 : (uscita) Esce dalla schermata Teletext. 2 6 (indice) In modalità Teletext, premere questo tasto in qualsiasi momento per visualizzare la pagina dell’indice (contenuti).

3 5 (rivela) Consente di visualizzare il testo nascosto (risposte a quiz, ad esempio). Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto. 4 4 (dimensione) Premere questo tasto per raddoppiare le dimensioni dei caratteri nella metà superiore dello schermo. Premere di nuovo il tasto per ingrandire i caratteri nella metà inferiore dello schermo. Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto. 5 8 (memorizza) Usato per memorizzare le pagine Teletext.

6 / (teletext on/mix) Premere questo tasto per attivare la modalità Teletext dopo avere selezionato un canale che fornisce questo tipo di servizio. Premere di nuovo il tasto per sovrapporre le informazioni del servizio Teletext alla trasmissione corrente.

7 1 (pagina secondaria) Usato per visualizzare la pagina secondaria disponibile. 8 2 (pagina su) Usato per visualizzare la pagina Teletext successiva.

9 3 (pagina giù) Usato per visualizzare la pagina Teletext precedente.

0 0 (modalità) Premere questo tasto per selezionare la modalità Teletext (LIST/FLOF). Premendo questo tasto in modalità LIST, si attiva la modalità di salvataggio Elenco. In questa modalità è possibile memorizzare la pagina Teletext all’interno di un elenco utilizzando il tasto 8 (memorizza). ! 9 (mantieni) Consente di mantenere visualizzata una pagina, se la pagina è collegata a più pagine secondarie che scorrono automaticamente. Premerlo nuovamente per riprendere la visualizzazione. @ 7 (annulla) Utilizzato per visualizzare le stazioni emittenti durante la ricerca di una pagina. # Tasti colorati (rosso/verde/giallo/blu) Se una emittente usa il sistema FASTEXT, i vari argomenti trattati in una pagina Teletext vengono codificati in base ai colori e possono essere selezionati premendo i relativi tasti colorati. Premere il tasto il cui colore corrisponde a quello dell’argomento desiderato. La pagina viene visualizzata con altre informazioni colorate che possono essere selezionate allo stesso modo. Per visualizzare la pagina successiva o precedente, premere il tasto colorato corrispondente. NN E’ possibile cambiare le pagine teletext premendo i tasti numerici sul telecomando. Continua... Italiano - 39 BN68-02331A-ITA.indb 39 10/21/2009 10:10:37 AM Le pagine teletext sono organizzate in base a sei categorie : Parte Contenuti

Numero della pagina selezionata.

Identità della stazione emittente.

CNumero della pagina corrente o stato della ricerca.

Informazioni sullo stato. Informazioni FASTE NN Le informazioni del servizio Teletext sono spesso suddivise su più pagine visualizzate in sequenza alle quali è possibile accedere come segue : -- Digitando il numero di pagina -- Selezionando un titolo in un elenco -- Selezionando un’intestazione colorata (sistema FASTEXT) OO Premere il tasto TV per uscire dal servizio Teletext. Specifiche del kit di supporto a parete (VESA) Installare la staffa su una parete solida perpendicolare al pavimento. Qualora si fissi la staffa ad altri materiali, contattare il rivenditore più vicino.Se installato a soffitto o su una parete inclinata, il prodotto potrebbe cadere e causare gravi danni Famiglia del prodotto LCD-TV PDP-TV pollici Spec. VESA (A * B) Quantità 100 * 100 23"~29" 200 * 100 30"~40" 200 * 200 46"~55" 400 * 400 57"~70" 800 * 400 80" ~ 1400 * 800 42"~ 50" 400 * 400 58"~ 63" 600 * 400 70" ~ 800 * 400 80" ~ 1400 * 800 Viti Quantità

NN Nella tabella sopra sono fornite le dimensioni standard per un kit di montaggio a parete. NN In caso di acquisto di un kit di montaggio a parete, verrà fornita insieme una guida dettagliata all’installazione e tutte le parti necessarie per montaggio. NN Non utilizzare viti diverse dalle dimensioni standard poiché potrebbero danneggiare l’interno del televisore. NN Per i montaggi a parete non conformi alle specifiche delle viti standard VESA, la lunghezza delle viti potrebbe differire in base alle loro specifiche. NN Non utilizzare viti non conformi alle specifiche dello standard VESA. Non serrare le viti con troppa forza poiché ciò potrebbe danneggiare il prodotto o causarne la caduta provocando gravi danni. Samsung non può essere ritenuta responsabile per questo tipo di incidenti. NN Samsung non può essere ritenuta responsabile per eventuali danni a cose e persone qualora vengano usati kit di montaggio a parete non conformi allo standard VESA o l’utente non segua le istruzioni di installazione fornite. NN I nostri modelli da 57 e 63 pollici non sono conformi alle specifiche VESA. Di conseguenza, per tali modelli è necessario utilizzare gli appositi kit di montaggio a parete Samsung. NN Non superare i 15 gradi di inclinazione durante il montaggio del televisore. Non installare il Kit di montaggio a parete con il televisore acceso. Ciò potrebbe provocare lesioni personali causate da eventuali scosse elettriche. Italiano - 40 BN68-02331A-ITA.indb 40 10/21/2009 10:10:38 AM Preparazione per l’installazione del kit di montaggio a parete Caso A. Installare il kit di montaggio a parete SAMSUNG

Caso B. Installare un kit di montaggio a parete di altra marca Installare il kit di montaggio a parete applicando una forza di serraggio di 15kgf·cm o inferiore. Le parti potrebbero danneggiarsi applicando una forza di serraggio superiore. 2. Il kit degli accessori contiene un anello di ritenuta [②] per l’installazione del kit di montaggio a parete di terze parti su televisori Samsung. (Caso B) NN Avvitare a fondo nel foro [①] durante l’installazione della staffa alla parete.

Fissaggio del televisore alla parete Tirare, spingere o arrampicarsi sul televisore sono azioni che possono provocarne la caduta. Si raccomanda di non far giocare i bambini con il televisore poiché potrebbero appendersi ad esso destabilizzandolo; se ciò dovesse verificarsi, il televisore potrebbe cadere provocando lesioni personali gravi e perfino mortali. Seguire tutte le precauzioni di sicurezza descritte della documentazione allegata. Per una maggiore stabilità e sicurezza del prodotto, installare il dispositivo anticaduta come segue.

parete parete ❑❑ Per evitare una eventuale caduta del televisore

Avvitare a fondo le viti nei ganci e fissarli alla parete. Verificare che le viti siano state fissate saldamente alla parete. NN A seconda del tipo di parete, potrebbe essere necessario utilizzare un tassello. NN Poiché i ganci, le viti e il cavo di sicurezza non sono forniti in dotazione, è necessario acquistare tali materiali separatamente.

Rimuovere le viti dal centro del pannello posteriore del televisore, inserirle nei ganci, quindi avvitarle nuovamente al televisore. NN Le viti potrebbero non essere fornite insieme al prodotto.

Collegare i ganci fissati al televisore a quelli fissati alla parete utilizzando un cavo resistente, quindi legarlo con forza. NN Installare il televisore il più possibile vicino alla parete in modo che non possa cadere all’indietro. NN Collegare il cavo in modo che i ganci fissati alla parete si trovino allineati o leggermente più in basso di quelli fissati al televisore. NN Slegare il cavo prima di spostare il televisore.

Accertarsi che tutte le connessioni siano adeguatamente fissate.Controllare periodicamente le connessioni per verificarne l’eventuale usura o rottura. Per qualsiasi dubbio relativo alla sicurezza delle connessioni effettuate, contattare un installatore specializzato. Italiano - 41 BN68-02331A-ITA.indb 41 10/21/2009 10:10:40 AM Messa in sicurezza della posizione di installazione Mantenere le distanze necessarie tra il prodotto e gli altri elementi presenti (per esempio le pareti) per garantire un’adeguata ventilazione. La mancata osservanza di tale precauzione può comportare un pericolo d’incendio o un malfunzionamento a causa del surriscaldamento del prodotto. Installare il prodotto mantenendo le distanze indicate in figura. NN Quando si usa un piedistallo o un sistema di montaggio a parete, utilizzare solo le parti fornite da Samsung Electronics -- L’uso di parti di altre marche può causare un malfunzionamento o lesioni provocate da una eventuale caduta del prodotto. -- L’uso di parti di altre marche può comportare un malfunzionamento o un pericolo di incendio per il surriscaldamento del prodotto a causa di una ventilazione inadeguata. NN L’aspetto del prodotto può variare a seconda del modello. „„ Durante l’installazione del prodotto con un „„ Durante l’installazione del prodotto con un sistema piedistallo 10 cm 10 cm di montaggio a parete 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Come assemblare la base a piedistallo (in base al modello) Usando le 4 viti in dotazione, fissare saldamente il monitor al piedistallo. Avvertenza Fissare saldamente il piedistallo al televisore prima di spostarlo, poiché potrebbe cadere e causare seri danni.. NN In caso di spostamento, il televisore deve essere sorretto da due o più persone. Non lasciare mai il televisore appoggiato al pavimento in quanto ciò potrebbe danneggiare lo schermo. Mantenere sempre il televisore in posizione eretta. NN La forma e il colore del prodotto possono variare in base al modello. In caso di installazione del televisore a parete, chiudere la copertura (1) sulla connessione del piedistallo usando le due viti in dotazione per nasconderlo. Assemblaggio dei cavi Inserire i cavi nel fermacavo in modo che non siano visibili attraverso il piedistallo trasparente. Italiano - 42 BN68-02331A-ITA.indb 42 10/21/2009 10:10:43 AM Risoluzione dei problemi In caso di domande sul funzionamento del televisore, consultare per prima cosa l'elenco sottostante. Se nessuno dei consigli sottoriportati si dimostra utile per risolvere il problema, visitare il sito ‘www.samsung.com’, quindi fare clic sulla voce Support (Assistenza), oppure chiamare il numero del Call Center riportato in ultima pagina. NN L'aggiornamento del firmware potrebbe essere la prima soluzione possibile. Problema Possibile soluzione Qualità dell'immagine Per prima cosa, eseguire il Test immagine per confermare che il televisore sia in grado di visualizzare correttamente l'immagine di prova.

• Selezionare Menu → Supporto → Auto diagnosi → Test immagine Se l'immagine di prova viene visualizzata correttamente, la scarsa qualità dell'immagine potrebbe essere causata dalla sorgente o dal segnale.
• • Se si dispone di un ricevitore via cavo analogico/Set top box, eseguire l'aggiornamento all'STB. Utilizzare cavi HDMI o Component per ottenere una qualità dell'immagine HD.
• • Abbonato servizi cavo/satellite : Provare le stazioni HD (High Definition) disponibili attraverso la griglia dei programmi (channel line up). La qualità dell'immagine non sembra
• • Connessione Antenna : Provare le stazioni HD dopo avere eseguito il programma all'altezza di quella vista in negozio. automatico. NN Molti canali HD trasmettono contenuti SD (Standard Definition) aggiornati.
• • Impostare la risoluzione di uscita video del ricevitore via cavo/Set top box su 1080i o 720p.
• • La compressione di contenuti video può causare la distorsione dell'immagine specialmente nel caso di immagini caratterizzate da movimenti rapidi, come per L'immagine è distorta: sono visibili esempio eventi sportivi o film d'azione. blocchi grandi, blocchi piccoli, punti e pixel.
• • Un segnale debole o di scarsa qualità può causare la distorsione dell'immagine. Questo non è un problema del televisore.

Verificare che i cavi Component siano connessi ai rispettivi jack. Con una connessione Component il Connessioni allentate o non corrette possono causare problemi di colore o una colore risulta incongruo o mancante. schermata vuota.

• • Regolare le opzioni Immagine nel menu TV (Modalità Immagine , Colore, Luminosità, Nitidezza). Colore o luminosità delle immagini
• • Regolare l'opzione Risp. energia nel menu Impostazione. scadente.
• • Provare a reimpostare l'immagine visualizzandola con le impostazioni predefinite. (Selezionare Menu → Immagine → Reset immagine).
• • Se la dimensione dell'immagine è impostata su Adatta allo schermo, modificarla E' visibile una linea punteggiata sul selezionando 16:9. bordo dello schermo.
• • Cambiare la risoluzione del ricevitore via cavo/Set top box. L'immagine risulta in bianco e nero solo in caso di ingresso AV
• • Collegare un cavo video (giallo) al jack verde dell'ingresso component 1 del televisore. (Composite). Quando si cambiano i canali, l'immagine risulta ferma, distorta o in ritardo.

• • Se il prodotto è connesso a un ricevitore via cavo, reimpostare il ricevitore. (Riconnettere il cavo CA e attendere fino al riavvio del ricevitore. L'operazione potrebbe richiedere fino a 20 minuti di tempo)
• • Impostare la risoluzione di uscita del ricevitore via cavo su 1080i o 720p. Qualità audio Per prima cosa, eseguire il Test audio per confermare che l'impianto audio del televisore funzioni in modo appropriato.
• Selezionare Menu → Supporto → Auto diagnosi → Test audio Se l'audio è OK, il problema potrebbe essere causato dalla sorgente o dal segnale. L'audio non viene riprodotto oppure il livello del volume risulta troppo basso anche se impostato al valore massimo. L'immagine è buona ma senza audio. Rumore proveniente dall'altoparlante.

• • Verificare il volume del dispositivo (ricevitore via cavo/satellitare, lettore DVD, Blu-ray, ecc) collegato al televisore. Quindi, regolare il volume del televisore di conseguenza.
• • Impostare l'opzione Seleziona altoparlante su Altoparlante TV nel menu Suono.
• • Verificare che i cavi audio provenienti dal dispositivo esterno siano connessi ai rispettivi jack di ingresso audio sul televisore.
• • Verificare l'opzione di uscita audio del dispositivo connesso. Per es.) Potrebbe essere necessario cambiare l'opzione del ricevitore via cavo in HDMI in caso di collegamento HDMI al TV.
• • Se si usa un cavo DVI-HDMI, è necessario utilizzare un cavo audio separato.
• • Disattivare la funzione SRS se è stato impostato il volume oltre il valore 30.
• • Scollegare lo spinotto dal jack della cuffia (se disponibile sul televisore).
• • Verificare le connessioni dei cavi. Verificare che i cavi video non siano connessi a un ingresso audio.
• • Per le connessioni Antenna/Cavo, verificare l'intensità del segnale. Un segnale basso può causare la distorsione dell'audio. Continua... Italiano - 43 BN68-02331A-ITA.indb 43 10/21/2009 10:10:44 AM Problema Possibile soluzione Nessuna immagine, video spento Il televisore non si accende.

• • Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il televisore sia acceso.
• • Accertarsi che la presa a muro sia funzionante.
• • Premere il tasto Power sul televisore per verificare che il telecomando funzioni correttamente. Se il televisore si accende, il problema potrebbe essere causato dal telecomando. Per risolvere il problema causato dal telecomando, consultare il paragrafo sottostante ‘Il telecomando non funziona’. Il televisore si spegne automaticamente.

• • Verificare che l'opzione Timer stand-by sia impostata su On nel menu Impostazione.
• • Se il televisore è collegato al PC, verificare le impostazioni di alimentazione del PC.
• • Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il televisore sia acceso.
• • Se il televisore non riceve segnale per circa 10 ~ 15 minuti con una connessione Antenna/Cavo, il televisore si spegne. Nessuna immagine/Video.

• • Verificare le connessioni dei cavi. (scollegare e ricollegare tutti i cavi del televisore e dei dispositivi esterni)
• • Impostare l'uscita video del dispositivo esterno (ricevitore via cavo/STB, lettore DVD, Blu-ray, ecc) in modo che le connessioni corrispondano all'ingresso del televisore. Per esempio, uscita del dispositivo esterno: HDMI, ingresso TV: HDMI.
• • Verificare che il dispositivo collegato sia acceso.
• • Selezionare la corretta sorgente del televisore premendo il tasto SOURCE sul telecomando TV.
• • Riavviare il dispositivo dopo aver scollegato e ricollegato la spina di alimentazione. Connessione RF (Cavo/Antenna) Impossibile ricevere tutti i canali.

• • Verificare che il cavo Antenna sia correttamente collegato.
• • Provare a impostare Plug & Play per aggiungere i canali disponibili all'elenco canali. Selezionare Menu → Impostazione → Plug & Play e attendere che tutti i canali disponibili vengano memorizzati.
• • Verificare che l'antenna sia posizionata correttamente. L'immagine è distorta: sono visibili blocchi grandi, blocchi piccoli, punti e pixel.

• • La compressione di contenuti video può causare la distorsione dell'immagine specialmente nel caso di immagini caratterizzate da movimenti rapidi, come per esempio eventi sportivi o film d'azione.
• • Un segnale basso può causare la distorsione dell'immagine. Questo non è un problema del televisore. Connessione PC Messaggio ‘Modo non supportato’.

• • Impostare la risoluzione di uscita e la frequenza del PC in modo che corrispondano alle risoluzioni supportate dal televisore. Nell'elenco sorgenti, il PC è sempre evidenziato anche se non è connesso.

• • E' normale; nell'elenco sorgenti, il PC risulta sempre evidenziato anche quando non è collegato. La riproduzione del video è corretta ma manca l'audio con una connessione HDMI.

• • Verificare l'impostazione di uscita audio sul PC. Altri L'immagine non viene riprodotta a pieno schermo. Il telecomando non funziona.

• • Quando si guardano contenuti SD (4:3) aggiornati per la trasmissione su canali HD, appaiono barre nere su ogni lato dello schermo.
• • Quando vengono trasmessi film con un rapporto d'immagine diverso da quello del televisore, appaiono barre nere sui lati superiore e inferiore dello schermo.
• • Regolare la dimensione dell'immagine sul dispositivo esterno o sul televisore per visualizzare l'immagine a pieno schermo.
• • Sostituire le batterie del telecomando rispettando la polarità (+ -).
• • Pulire la finestra di trasmissione posizionata in cima al telecomando.
• • Puntare il telecomando direttamente verso il televisore a una distanza di 1,5~2 metri. Continua... Italiano - 44 BN68-02331A-ITA.indb 44 10/21/2009 10:10:45 AM Problema Possibile soluzione Il televisore al plasma emette un rumore fastidioso.

• • Tipicamente, i televisori al plasma emettono un leggero ronzio. Ciò è normale. Questo rumore è causato dalle cariche elettriche utilizzate per creare le immagini sullo schermo.
• • Tuttavia, se il ronzio è intenso, è possibile che sia stata impostata una luminosità dello schermo troppo elevata. Impostare un livello di luminosità inferiore.
• • E’ inoltre possibile avvertire un ronzio intenso anche quando il pannello posteriore del televisore al plasma si trova troppo vicino alla parete o a un’altra superficie solida. Provare inoltre a posizionare diversamente i cavi di collegamento.
• • Una installazione impropria del sistema di montaggio a parete può creare un rumore eccessivo. Ritenzione dell’immagine (bruciatura dello schermo).

• • Per ridurre il rischio di incorrere nella bruciatura dello schermo, questa unità è dotata di una speciale tecnologia. La tecnologia di spostamento dei pixel permette di impostare lo spostamento delle immagini verso l’alto e verso il basso (in linea verticale) e lateralmente (punti orizzontali). Impossibile controllare il volume o le funzioni di accensione/spegnimento del televisore con il telecomando del ricevitore via cavo/STB.

• • Programmare il telecomando del ricevitore via cavo/Set topbox in modo che possa controllare le funzioni del televisore. Consultare il manuale dell'utente del ricevitore via cavo/satellitare per il codice TV SAMSUNG. Messaggio ‘Modo non supportato’.

• • Verificare la risoluzione del televisore supportata e regolare di conseguenza la risoluzione di uscita del dispositivo esterno. Consultare la sezione di questo manuale relativa all'impostazione della risoluzione. Il televisore emana odore di plastica.

• • Ciò è normale, tuttavia l'odore svanirà nel corso del tempo. L'opzione Potenza del segnale del televisore non è disponibile nel menu Test di autodiagnosi.

• • Questa funzione è disponibile solo con canali digitali e connessione antenna (RF/ Coax). Il televisore è inclinato verso destra o sinistra.

• • Rimuovere il piedistallo dal televisore quindi rimontarlo. Impossibile montare il piedistallo.

• • Verificare che il televisore sia posizionato su una superficie piana. Se non si riesce a rimuovere le viti dal televisore, utilizzare un cacciavite con punta magnetica. Il menu Canale è in colore grigio (non disponibile).

• • Il menu Canale è disponibile solo se è selezionata la sorgente del televisore. Le impostazioni andranno perse dopo 30 minuti o a ogni spegnimento del televisore.

• • Se il televisore è in modalità Demo Negozio, ogni 30 minuti verranno azzerate le impostazioni audio e immagine. Commutare la modalità Demo Negozio in Uso dom. secondo la procedura Plug & Play. Premere il tasto SOURCE per selezionare la modalità TV , quindi selezionare Menu
• Impostazione → Plug & Play → ENTER Perdita intermittente di segnale audio o video.

• • Verificare le connessioni e ricollegare i cavi.
• • Questo problema potrebbe essere causato dall'uso di cavi troppo grossi o rigidi. Verificare che i cavi siano sufficientemente flessibili da consentire un uso prolungato nel tempo. In caso di montaggio a parete, si consiglia di utilizzare cavi con connettori da 90°. Guardando da vicino il bordo della cornice dello schermo del televisore è possibile notare delle piccole particelle.

• • Ciò non costituisce un difetto ma fa parte del design del prodotto. Il menu PIP non è disponibile.

• • La funzione PIP è disponibile solo quando il segnale proviene da una sorgente HDMI, PC o component. ‘Segnale criptato’ o ‘Segnale debole o assente’ con la scheda (CI/CI+) CAM

• • Verificare che nel modulo CAM la SCHEDA CI (CI+) sia installata nell'alloggiamento common interface.
• • Ciò è normale, il televisore è dotato della funzione OTA (Over The Air) che permette di aggiornare il firmware scaricato durante la visione del televisore. Immagini/audio ricorrenti.
