BEDIENUNGSANLEITUNG PS50B551T3P SAMSUNG

• • Vérifiez et changez le signal/la source. NN Certaines des images et fonctions ci-dessus ne sont disponibles que pour des modèles spécifiques. Français - 45 BN68-02331A-FRA.indb 45 10/21/2009 10:01:14 AM Caractéristiques Les descriptions et caractéristiques fournies dans ce manuel sont données à titre indicatif seulement et sont susceptibles d’être modifiées sans préavis. Nom du modèle PS50B550 / PS50B551 Taille de l’écran (diagonale) 50 pouces Résolution PC (optimale) 1920 x 1080 @ 60 Hz Son (Sortie) 10 W x 2 Dimension (L x H x P) Produit 1240 x 766 x 74 mm Avec socle 1240 x 822 x 290 mm Poids Produit 33 kg Avec socle 38 kg Conditions ambiantes Température de fonctionnement 50 °F à 104 °F (10 °C à 40 °C) Humidité au cours du fonctionnement 10% à 80%, sans condensation Température de stockage -4 °F à 113 °F (-20 °C à 45 °C) Humidité de stockage 5% à 95%, sans condensation NN Ce périphérique est un appareil numérique de classe B. NN La conception et les spécifications peuvent être modifiées sans préavis. NN Pour les caractéristiques d’alimentation et de consommation électrique, reportez-vous à l’étiquette fixée au produit. Français - 46 BN68-02331A-FRA.indb 46 10/21/2009 10:01:14 AM Benutzerhinweise „„ Einbrennen von Standbildern Zeigen Sie Standbilder (z. B. bei einem Videospiel oder bei Anschluss eines PC an diesen Plasmamonitor) niemals länger als 2 Stunden auf dem Plasmabildschirm an, da das Bild auf diese Weise einbrennen kann. Das Einbrennen von Standbildern wird auch als „Bildkonservierung“ bezeichnet. Sie können das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Bildschirms beim Anzeigen von Standbildern verringern. „„ Höhe Um normalen Betrieb zu gewährleisten, muss der Plasmabildschirm in einer Höhe unter 2000 m aufgestellt werden. Der Betrieb des Monitors wird möglicherweise gestört, wenn er in mehr als 2000 m Höhe betrieben wird. Sie dürfen den Plasmabildschirm deshalb nicht in einer Höhe von über 2000 m aufstellen und betreiben. „„ Wärmeentwicklung auf der Oberseite des Plasmabildschirms Die Oberseite des Produkts kann nach längerem Betrieb warm werden, da die Wärme aus dem Monitor über die Entlüftungsöffnung im oberen Teil des Geräts abgeführt wird. Dies ist normal und weist nicht auf einen Defekt oder eine Fehlfunktion des Geräts hin. Allerdings sollten Kinder von dem oberen Teil des Geräts ferngehalten werden. „„ Das Gerät verursacht ein „knackendes“ Geräusch. Ein „knackendes“ Geräusch entsteht, wenn das Gerätematerial sich aufgrund einer Änderung der Umgebung, wie z. B. Temperaturschwankungen oder Änderung der Luftfeuchtigkeit, zusammenzieht oder ausdehnt. Das ist normal und stellt keinen Defekt des Geräts dar. „„ Pixelfehler Der Plasmabildschirm besitzt eine Bildfläche mit 2.360.000 (bei HD-Auflösung) bis 6.221.000 (bei Full-HD-Auflösung) Pixeln, für dessen Herstellung hoch entwickelte Technologie eingesetzt wird. Allerdings können ein paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixelfehler haben keinen Einfluss auf die Geräteleistung. „„ Vermeiden Sie den Betrieb des Plasmabildschirms bei Temperaturen unter 5° C. „„ Ein Standbild, dass zu lange angezeigt wird, kann zu einer bleibenden Beschädigung des Plasmabildschirms führen. Der Betrieb des Plasmabildschirms im Format 4:3 für einen längeren Zeitraum kann links, rechts und in der Mitte des Monitors Spuren der Bildränder hinterlassen, die durch die unterschiedliche Lichtemission auf dem Monitor verursacht werden. Durch die Wiedergabe einer DVD oder der Betrieb einer Spielkonsole kann es auf dem Bildschirm zu ähnlichen Effekten kommen. Schäden, die durch die o. g. Effekte verursacht wurden, fallen nicht unter die Garantie. „„ Nachbilder auf dem Monitor Das Anzeigen von Standbildern von Videospielen und PC-Anwendungen über einen bestimmten Zeitraum kann zu partiellen Nachbildern führen. Um diesen Effekt zu verhindern, verringern Sie Helligkeit und Kontrast, wenn Sie Standbilder anzeigen möchten. „„ Garantie -- Durch diese Garantie nicht abgedeckt sind Schäden, die durch Einbrennen von Bildern entstehen. -- Das Einbrennen von Bildern wird von der Garantie nicht abgedeckt. „„ Installation Wenden Sie sich an den autorisierten Kundendienst, wenn das Gerät an einem Ort mit hoher Konzentration an Staubpartikeln, außergewöhnlich hoher oder geringer Raumtemperatur, extrem hoher Luftfeuchtigkeit, in unmittelbarer Nähe zu chemischen Lösungsmitteln oder für den Dauerbetrieb, z.B. auf Bahn- oder Flughäfen, aufgestellt werden soll. Eine nicht fachgerechte Aufstellung kann zu schweren Schäden am Gerät führen. Hinweis zu Digitalfernsehgeräten

• Die Funktionalitäten für Digital TV (DVB) stehen nur in Ländern/Regionen zur Verfügung, in denen digitale terrestrische DVB-T-Signale (MPEG2 und MPEG4 AVC) gesendet werden oder in denen Sie Zugang zu einem kompatiblen Kabelfernsehdienst mit DVB-C (MPEG2 und MPEG4 AAC) haben. Fragen Sie Ihren örtlichen Händler, wenn Sie Informationen über die Verfügbarkeit von DVB-T oder DVB-C in Ihrer Gegend benötigen. DVB-T ist der Standard des europäischen DVB-Konsortiums für die terrestrische Versorgung mit digitalem terrestrischem Fernsehen, und DVB-C ist das Konsortium für die Versorgung mit digitalem Kabelfernsehen. Allerdings werden manche Unterscheidungsmerkmale wie EPG (elektrische Programmzeitschrift), VOD (Video on Demand) usw. in dieser Spezifikation nicht berücksichtigt. Deshalb können sie zum jetzigen Zeitpunkt noch nicht unterstützt werden. Zwar hält dieses Fernsehgerät die aktuellen Standards der DVB-T- und DVB-CSpezifikationen [August 2008] ein, aber es kann nicht garantiert werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T- und DBV-C-Signalen gewahrt bleibt. Manche Kabelfernsehanbieter verlangen zusätzliche Gebühren für solch einen Dienst, und möglicherweise wird verlangt, dass Sie den Vertragsbedingungen des Unternehmens zustimmen. Manche Digitalfernsehfunktionen sind in einigen Ländern oder Regionen möglicherweise nicht verfügbar, und bei DVB-C kann das Gerät möglicherweise nicht mit allen Anbietern störungsfrei zusammenarbeiten. Für weitere Informationen setzen Sie sich bitte mit dem Samsung-Kundendienstzentrum in Verbindung. Wenden Sie sich an SAMSUNG WORLDWIDE Bei Fragen oder Hinweisen zu Produkten von Samsung setzen Sie sich bitte mit dem SAMSUNG-Kundendienstzentrum in Verbindung. (Siehe Abschnitt “Wenden Sie sich an Samsung”) NN Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen Aussehen des Geräts abweichen. Technische Änderungen und Änderungen am Design des Geräts, insbesondere zur Verbesserung der Leistungsfähigkeit des Geräts, sind jederzeit vorbehalten. © 2009 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten. Deutsch - 2 BN68-02331A-GER.indb 2 2009-10-21 10:13:46 Inhalt Anschließen und Vorbereiten des Fernsehgeräts Media Play ■■ Lieferumfang p. 4

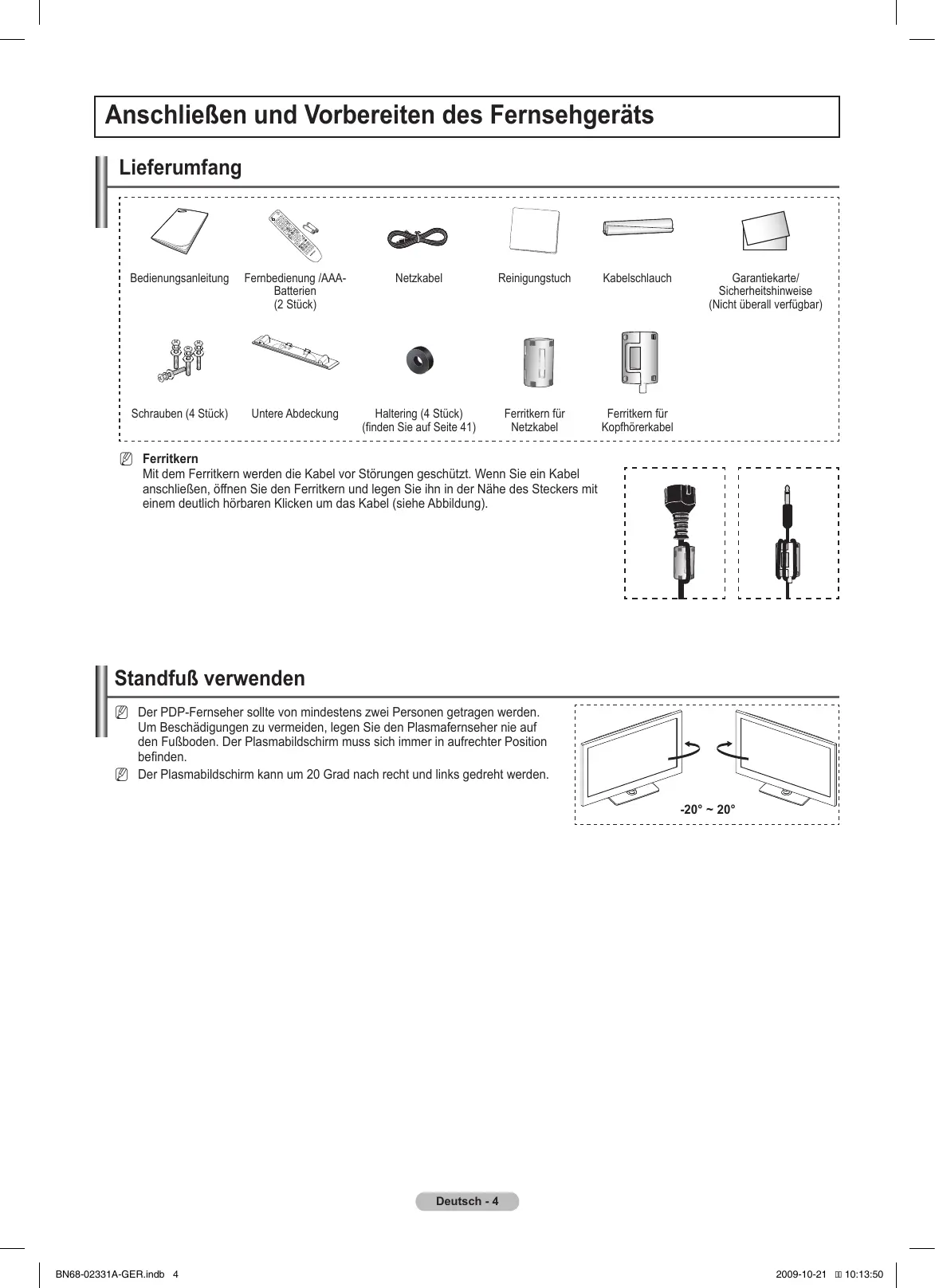

• ■■ Standfuß verwenden p. 4
• ■■ Bedienfeld p. 5
• ■■ Anschlussfeld p. 6
• ■■ Fernbedienung p. 8
• ■■ Batterien in die Fernbedienung einsetzen p. 9
• ■■ Ein-und Ausschalten p. 9
• ■■ Fernsehgerät in den Standby-Modus schalten p. 9
• ■■ Menüs anzeigen p. 10
• ■■ Verwenden der Taste TOOLS p. 10
• ■■ Anzeigen des Bildschirmmenüs p. 10
• ■■ Plug & Play-Funktion p. 11
• ■■ Anschließen eines USB-Geräts p. 28
• ■■ Verwenden der Medienwiedergabefunktion p. 29
• ■■ Verwenden und Sortieren der Fotoliste p. 30
• ■■ Anzeigen eines Fotos oder einer Diashow p. 31
• ■■ Verwenden und Sortieren der Musikliste p. 32
• ■■ Wiedergeben von Musik p. 33
• ■■ Bild-/Musikeinstellungen mit Media Play p. 34
• ■■ Verwenden des Menüs Einstellungen p. 34
• Informationen zu Anynet+ Bildeinstellungen Empfehlungen für den Betrieb ■■ Ändern der Bildeinstellungen p. 16
• ■■ Fernsehgerät mithilfe des PCs einstellen p. 19
• ■■ PC-Anzeige p. 20
• ■■ Videotextfunktion p. 39
• ■■ Spezifikation (VESA) der Wandhalterung p. 40
• ■■ Vorbereitung für die Befestigung der Wandhalterung an der Wand p. 41
• ■■ Befestigen des Fernsehgeräts an der Wand p. 41
• ■■ Absichern des Einbaubereichs p. 42
• ■■ Montieren des Standfußes (modellabhängig) p. 42
• ■■ Verlegen der Kabel p. 42
• ■■ Fehlerbehebung p. 43
• ■■ Technische Daten p. 46
• Kanalsteuerung Toneinstellungen ■■ Tonstandard wählen p. 21
• ■■ Tonmodus wählen p. 22
• Funktionsbeschreibung ■■ Einstellen der Uhrzeit p. 23
• ■■ Konfigurieren der Menüeinstellungen p. 24
• Deutsch ■■ Speichern von Sendern p. 12
• ■■ Verwalten von Sendern p. 14
• ■■ Anschließen von Anynet+-Geräten p. 35
• ■■ Einrichten von Anynet+ p. 36
• ■■ Wechseln zwischen Anynet+-Geräten p. 36
• ■■ Aufnahme p. 37
• ■■ Tonwiedergabe mit einem Receiver p. 38
• ■■ Fehlerbehebung für Anynet+ p. 38
• Unterstützung / Eingang ■■ Unterstütztes Programm p. 26
• ■■ Quellen / Name bearbeiten Symbol Drücken p. 27

Hinweis Zielwahltaste TOOLS Deutsch - 3 BN68-02331A-GER.indb 3 2009-10-21 10:13:46 Anschließen und Vorbereiten des Fernsehgeräts Lieferumfang Bedienungsanleitung Fernbedienung /AAABatterien (2 Stück) Netzkabel Reinigungstuch Kabelschlauch Schrauben (4 Stück) Untere Abdeckung Haltering (4 Stück) (finden Sie auf Seite 41) Ferritkern für Netzkabel Ferritkern für Kopfhörerkabel Garantiekarte/ Sicherheitshinweise (Nicht überall verfügbar) NN Ferritkern Mit dem Ferritkern werden die Kabel vor Störungen geschützt. Wenn Sie ein Kabel anschließen, öffnen Sie den Ferritkern und legen Sie ihn in der Nähe des Steckers mit einem deutlich hörbaren Klicken um das Kabel (siehe Abbildung). Standfuß verwenden NN Der PDP-Fernseher sollte von mindestens zwei Personen getragen werden. Um Beschädigungen zu vermeiden, legen Sie den Plasmafernseher nie auf den Fußboden. Der Plasmabildschirm muss sich immer in aufrechter Position befinden. NN Der Plasmabildschirm kann um 20 Grad nach recht und links gedreht werden. -20° ~ 20° Deutsch - 4 BN68-02331A-GER.indb 4 2009-10-21 10:13:50 Bedienfeld Tasten auf der Vorderseite NN Form und Farbe des Geräts können sich je nach Modell unterscheiden. 1 SOURCE Schaltet zwischen den verfügbaren Signalquellen um (TV, Ext1, Ext2, AV, Component, PC, HDMI1, HDMI2/DVI, HDMI3, HDMI4, USB). NN Im Bildschirmmenü können Sie diese Schaltfläche genauso wie die ENTER verwenden. -Taste auf der Fernbedienung 2 MENU Drücken Sie diese Taste, um ein Bildschirmmenü zu den Funktionen des Fernsehgeräts einzublenden 3 + Hiermit erhöhen oder verringern Sie die Lautstärke. Im Bildschirmmenü können Sie die Schaltflächen + – wie die Tasten ◄ und ► auf der Fernbedienung verwenden.

Berühren Sie die verschiedenen Tasten, um die gewünschten Funktionen zu nutzen.

Hiermit wechseln Sie den Sender. Im Bildschirmmenü können Sie die CH -Schaltflächen wie die Tasten ▲ und ▼ auf der Fernbedienung verwenden. 5 BETRIEBSANZEIGE Beim Einschalten des Fernsehgeräts blinkt die Netzleuchte kurz und erlischt anschließend. Im Standbymodus leuchtet die Anzeige permanent.

(POWER) Drücken Sie diese Taste, um das Fernsehgerät ein- und auszuschalten. 7 FERNBEDIENUNGSSENSOR Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät. 8 LAUTSPRECHER Deutsch - 5 BN68-02331A-GER.indb 5 2009-10-21 10:13:51 Anschlussfeld Rückseite des Fernsehgeräts

Kabelfernsehen Netzwerk oder

NN Die Produktfarbe und -form können sich je nach Modell unterscheiden. NN Stellen Sie sicher, dass der Fernseher und alle angeschlossenen Geräte ausgeschaltet sind, bevor Sie weitere Geräte anschließen. NN Achten Sie beim Anschließen eines externen Geräts auf die Farbcodierung: Stecker und Buchse müssen die gleiche Farbe aufweisen. 1 POWER IN Anschluss für das Netzkabel. 2 COMPONENT IN Audio- (L/R) UND Videoeingänge (Y / PB / PR) für Komponentensignale. 3 PC IN (AUDIO / PC) Anschließen an den Videound Audioausgang eines Computers. 4 EXT 1, EXT 2 Ein- und Ausgänge für externe Geräte wie z. B. Videorecorder, DVD-Player, Spielekonsolen oder Video-DiscPlayer. NN Im EXT-Modus unterstützt DTV Out nur MPEG SD-Video und Audio. NN Im EXT-Modus ist der Spielemodus nicht verfügbar. Anschlussmöglichkeiten Video Eingang Audio(L/R) RGB EXT 1

Anschluss Ausgang Video + Audio(L/R) Nur TV- oder DTVAusgang verfügbar. Ausgang frei wählbar. 5 KOPFHÖRER Wenn Sie beim Fernsehen andere Personen im Zimmer nicht stören möchten, können Sie Kopfhörer an das Fernsehgerät anschließen. NN Das Verwenden von Kopfhörern bei hoher Lautstärke über einen längeren Zeitraum kann zu Hörschäden führen. 8 AUDIO OUT(AUDIO R/L) Schließen Sie die Cinch- Audiosignale des Fernsehgeräts an eine externe Quelle an, z. B. an ein Audiogerät. 9 ANT IN Koaxialanschluss (75Ω) für Antenne/Kabelanschluss.

0 HDMI IN 1, 2(DVI), 3

Beim Anschluss von Geräten über eine HDMI-Schnittstelle ist keine zusätzliche Audioverbindung erforderlich. -- Eine Verbindung über HDMI/DVI-Kabel kann nur über HDMI IN 2 (DVI) erfolgen. NN Was ist HDMI? - Die hochauflösende Multimediaschnittstelle HDMI ermöglicht die Übertragung von hochauflösenden digitalen Videodaten und mehreren Kanälen mit Digitalaudio. - Mit dem entsprechenden Kabel ermöglicht der HDMI/ DVI-Anschluss DVIVerbindungen zu einem erweiterten Gerät (nicht mitgeliefert). Der Unterschied zwischen HDMI und DVI besteht darin, dass ein Gerät mit HDMI kleiner ist, mit dem Kopierschutz HDCP (High Bandwidth Digital Copy Protection/ digitaler Kopierschutz) ausgestattet ist und digitalen Mehrkanalton unterstützt.

DVI-Audioausgänge für externe Geräte. Unterstützte Modi für HDMI/DVI und Component HDMI/DVI 50Hz HDMI/DVI 60Hz Komponenteneingang 480i 480p 576i 576p 720p 1080i 1080p

6 Digitalaudio-Ausgang (optisch) Anschließen an ein digitales Audiogerät. 7 SERVICE Anschluss für Servicezwecke. Deutsch - 6 BN68-02331A-GER.indb 6 2009-10-21 10:13:55 Seitenverkleidung des Fernsehgeräts

NN Form und Farbe des Geräts können sich je nach Modell unterscheiden. 1 COMMON INTERFACE-Steckplatz Setzen Sie eine CI(CI+)-Karte (Common Interface) in den Steckplatz ein. (finden Sie auf Seite 24) -- Ohne eingelegte CI(CI+)-Karte zeigt das Fernsehgerät auf einigen Kanälen ein gestörtes Signal an. -- Die Verbindungsinformationen mit Telefonnummer, Kennung der CI(CI+)-Karte, Hostkennung und anderen Angaben wird in ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bitte an Ihren Dienstanbieter. -- Wenn die Senderinformationskonfiguration abgeschlossen ist, wird die Meldung angezeigt. Dies bedeutet, dass die Senderliste jetzt aktualisiert ist. -- Wenn Sie die CI-Karte wieder einsetzen, wird, je nach Modell, eine Meldung angezeigt, in der Sie das Kennwort für die Parental Lock eingeben sollen. -- Selbst wenn die Parental Lock auf Allow All eingestellt ist, wird bei manchen Modellen eine Meldung angezeigt, damit Sie für Erwachsenenprogramme (ab 18 Jahren) das Kennwort eingeben. NN Die Richtung, in der Sie die Karte einlegen müssen, ist darauf mit einem Pfeil markiert. 2 HDMI IN 4 Zum Anschließen an die HDMI-Buchse von Geräten mit HDMI-Ausgang. 3 USB Schließen Sie ein USB-Massenspeichergerät an, um Fotodateien (JPEG) anzuzeigen und Audiodateien (MP3) abzuspielen. 4 AV IN (VIDEO, AUDIO L/R) Video- und Audioeingänge für externe Geräte wie z. B. Camcorder oder Videorecorder. NN CI(CI+)-Karte werden in einigen Ländern, Regionen und von manchen Sendern nicht unterstützt. Fragen Sie diesbezüglich Ihren offiziellen Händler. NN Die CI+-Funktion steht nur im Modell PS********P zur Verfügung. Bei Problemen wenden Sie sich an den Dienstanbieter. Deutsch - 7 BN68-02331A-GER.indb 7 2009-10-21 10:13:57 Fernbedienung Die Reichweite der Fernbedienung beträgt ca. 7 m. NN Die Leistungsfähigkeit der Fernbedienung kann durch starke Lichteinstrahlung beeinträchtigt werden. 1 POWER-Taste (Netztaste zum An- und Ausschalten des Fernsehgeräts). 2 TV-Modus direkt aufrufen 3 Zifferntasten für direkte Programmplatzeingabe. 4 Drücken Sie diese Taste, um zu Ihren Favoriten zu wechseln. 5 Ton vorübergehend ausschalten. Nächster Sender Vorheriger Sender. 7 Verfügbare Signalquelle auswählen. 8 Anzeigen von Informationen zur aktuellen Sendung. 9 Hiermit können Sie häufig verwendete Funktionen schnell auswählen. 0 Steuern des Cursors im Menü ! Taste für Kanalsteuerung. @ Verwenden Sie diese Tasten bei der Arbeit mit der Senderliste, Media Play und usw. $ Auswahl des Tonmodus. % Verwenden Sie diese Tasten bei der Arbeit mit der Senderliste, Media Play und Anynet+. ^ Vorheriger Sender. Nächster Sender Vorheriger Sender

• Bildschirmmenü anzeigen. ( EPG-Anzeige (Elektronischer Programmführer). ) Zurück zum vorherigen Menü. a Bildschirmmenü schließen. b Mit dieser Funktion können Sie Foto(JPEG) und Musikdateien (MP3) von einem externen Gerät anzeigen bzw. wiedergeben. c Auswahl der Bildgröße. d Mit dieser Taste können Sie digitale Untertitel anzeigen. Teletextfunktionen 2 Teletextanzeige beenden (modellabhängig) 7 Teletext-Modus auswählen (LIST/FLOF) 8 Teletext anzeigen 9 Teletextgrösse ! Teletextseite speichern @ Fastext-Thema auswählen # Teletext anzeigen / Teletext und Fernsehsendung zugleich anzeigen ^ Untergeordnete Teletextseite : Nächste Teletextseite & P : Vorige Teletextseite

• Teletext-Index ) Seite weiter anzeigen (nicht umblättern) a Teletext abbreche e Auswahl der Audio-Beschreibung. Deutsch - 8 BN68-02331A-GER.indb 8 2009-10-21 10:13:59 Batterien in die Fernbedienung einsetzen

Heben Sie die Abdeckung auf der Rückseite der Fernbedienung an, wie in der Abbildung dargestellt. Legen Sie zwei AAA-Batterien ein. NN Achten Sie darauf, dass die Pole der Batterien wie im Batteriefach angezeigt ausgerichtet sind.

Schließen Sie den Deckel. NN Wenn die Fernbedienung für einen längeren Zeitraum nicht verwendet wird, nehmenSie die Batterien heraus, und lagern Sie sie an einem kühlen, trockenen Ort. NN Sollte die Fernbedienung nicht funktionieren, überprüfen Sie Folgendes :

1. Ist das Fernsehgerät eingeschaltet?

2. Wurden Plus- und Minuspol der Batterien vertauscht?

3. Sind die Batterien leer?

4. Liegt ein Stromausfall vor oder ist das Netzkabel des Fernsehgeräts nicht eingesteckt?

5. Befindet sich eine Leuchtstoffröhre oder ein Neonschild in der Nähe?

NN Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie verpflichtet, alte Batterien und Akkus zur umweltschonenden Entsorgung zurückzugeben. Sie können alte Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden. Ein-und Ausschalten Das Netzkabel wird auf der Rückseite des Fernsehgeräts angeschlossen.

Schließen Sie das Netzkabel an eine geeignete Netzsteckdose an. NN Am Gerät leuchtet die Standby-Anzeige auf.

Drücken Sie die POWERP am Gerät. NN Zum Einschalten des Fernsehgeräts können Sie auch die POWERP Zum Einschalten des Fernsehgeräts können Sie auch die Netytaste P oder die TVTaste auf der Fernbedienung drücken. oder die TVTaste auf der Fernbedienung drücken. NN Der Sender, den Sie zuletzt gesehen haben, wird automatisch wieder aufgerufen.

Drücken Sie auf der Fernbedienung die Zifferntasten (0~9) bzw. eine der Programmwahltasten (< / >), oder drücken Sie die Taste < CH > am Gerät. NN Wenn Sie das Gerät zum ersten Mal einschalten, können Sie die Sprache auswählen, in der die Menüs angezeigt werden.

Zum Ausschalten des Fernsehgeräts drücken Sie erneut die Taste POWERP. Fernsehgerät in den Standby-Modus schalten Um den Stromverbrauchs zu senken, kann das Gerät in den Standby-Modus geschaltet werden. Der Standby-Modus ist nützlich, wenn Sie das Gerät vorübergehend ausschalten möchten (z. B. während einer Mahlzeit).

Drücken Sie die POWERP auf der Fernbedienung. NN Der Bildschirm wird ausgeschaltet, und auf der Vorderseite des Fernsehgeräts leuchtet die rote Standby-Anzeige auf.

Drücken Sie einfach erneut die POWERP, eine Zifferntaste (0~9) bzw. die Taste TV oder die Programmwahltaste (< / >), um das Gerät wieder einzuschalten. NN Der Standby-Modus ist nicht für längere Phasen der Abwesenheit gedacht (z. B. wenn Sie verreist sind). Ziehen Sie dann sicherheitshalber den Netzstecker und das Antennenkabel. Deutsch - 9 BN68-02331A-GER.indb 9 2009-10-21 10:14:00 Menüs anzeigen Drücken Sie die Taste MENU bei angeschaltetem Gerät. Das Hauptmenü wird auf dem Bildschirm angezeigt. Links im Menü sind Symbole zu sehen Bild, Ton, Sender, Einstellungen, Eingang, Anwendung, Unterstützung.

Wählen Sie mit den Tasten ▲ oder ▼ eines der Symbole aus. Drücken Sie dann die Taste ENTERE, um in das Untermenü des Symbols zu wechseln.

Zum Beenden drücken Sie die Taste EXIT. Bild

NN Das Bildschirmmenü wird nach etwa einer Minute vom Bildschirm gelöscht. Modus : Standard Zellhelligkeit

Kontrast : 95 Helligkeit : 45 Schärfe : 50 Farbe : 50 Farbton (G/R) : G50/R50 Erweiterte Einstellungen Verwenden der Taste TOOLS Sie können die Taste TOOLS verwenden, um häufig verwendete Funktionen schnell und einfach auszuwählen. Der Inhalt des Menüs Extras hängt davon ab, welche externe Signalquelle Sie für die Anzeige verwenden.

Drücken Sie die Taste TOOLS. Das Menü Extras wird geöffnet. Wählen Sie mit der Taste ▲ oder ▼ eine Menüoption aus, und drücken Sie dann die Taste ENTERE. Drücken Sie die Tasten ▲ / ▼ / ◄ / ► / ENTERE, um die markierten Elemente anzuzeigen, zu ändern oder zu verwenden. Ausführliche Beschreibungen der einzelnen Funktionen finden Sie auf der jeweiligen Seite.

Extras Anynet+ (HDMI-CEC), siehe Seite 36 Bildmodus, siehe Seite 16 Ton Modus, siehe Seite 21 Sleep-Timer, siehe Seite 23 SRS TS HD, siehe Seite 21 Energiesparmod., siehe Seite 25 Zu Favoriten hinzufügen (oder Aus Favoriten löschen), siehe Seite 14 Autom. Einstellung, siehe Seite 19 Anynet+ (HDMI-CEC) Bildformat

Auto Breit Bildmodus

Aus Zu Favoriten hinzufügen U Navig. E Eingabe e Beenden Anzeigen des Bildschirmmenüs Auf dem Bildschirm werden der aktuelle Kanal und bestimmte Audio/Video-Einstellungen angezeigt. OO Drücken Sie die Taste INFO, um Informationen anzuzeigen. Drücken Sie die Taste INFO auf der Fernbedienung. Auf dem Bildschirm werden der Kanal, der Tonmodus sowie die Werte bestimmter Bild- und Toneinstellungen angezeigt.

• • ▲, ▼: Sie können Informationen anderer Kanäle anzeigen. Wenn Sie zum ausgewählten Sender wechseln möchten, drücken Sie auf die ENTERE-Taste.
• • ◄, ►: Sie können die Informationen zum aktuellen Programm dieses Senders anzeigen. NN Drücken Sie noch einmal auf die INFO-Taste und warten Sie ca. 10 Sekunden lang, bis die Informationen automatisch angezeigt werden. abc1 DTV Air

18:11 Thu 6 Jan Life On Venus Avenue Unclassified No Detaild Information 18:00 ~ 6:00 E Watch ' Information Deutsch - 10 BN68-02331A-GER.indb 10 2009-10-21 10:14:01 Plug & Play-Funktion Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch die Grundeinstellungen vorgenommen. NN Der Bildschirmschoner wird aktiviert, wenn im Plug & Play Betrieb länger als 1 Minute keine Eingabe mit der Fernbedienung erfolgt. NN Der Bildschirmschoner wird aktiviert, wenn länger als 15 Minuten kein Betriebssignal anliegt. NN Wenn Sie versehentlich das falsche Land für Ihren Fernseher einstellen, werden die Zeichen auf dem Bildschirm möglicherweise

falsch angezeigt. Drücken Sie die Taste POWER auf der Fernbedienung. Das Menü Select the OSD Language. (Sprache des Bildschirmmenüs wählen) wird automatisch angezeigt. Drücken Sie die ENTERE. Wählen Sie die gewünschte Sprache mit den Tasten ▲ oder ▼ aus. Bestätigen Sie Ihre Auswahl mit der Taste ENTERE. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Shop Demo oder Privatgebrauch, und drücken Sie dann auf ENTERE. Plug & Play

U Move E Enter NN Wir empfehlen Ihnen, das Fernsehgerät im Modus Privatgebrauch zu verwenden, um das optimale Bild für den Privatgebrauch zu erzielen. NN Der Modus Shop Demo ist nur geeignet, wenn das Gerät in einem Verkaufsbereich verwendet wird. NN Wenn das Gerät versehentlich auf den Modus “Shop Demo” eingestellt ist, und Sie möchten wieder zurück zu

“Privatgebrauch” wechseln : Drücken Sie die Lautstärketaste am Fernsehgerät. Wenn das Menü “Lautstärke” angezeigt wird, halten Sie die Taste MENU am Fernsehgerät 5 Sekunden lang gedrückt. Drücken Sie die ENTERE. Wählen Sie das gewünschte Land mit der Taste ▲ oder ▼ aus. Bestätigen Sie Ihre Auswahl mit der Taste ENTERE. NN Nachdem Sie im Menü Country das Land eingestellt haben, werden Sie bei manchen Modellen anschließend aufgefordert, die PIN-Nummer einzurichten. NN Die Ziffernkombination 0-0-0-0 dürfen Sie als PIN-Nummer nicht eingeben. Drücken Sie die Taste ▲ oder ▼, um die Sender der gewählten Verbindung zu speichern, und drücken Sie dann die Taste ENTERE.

• • Terrestrisch : Terrestrisches Antennensignal.
• • Kabel : Kabelgebundenes Antennensignal.

5. Wählen Sie durch Drücken der Tasten ▲ oder ▼ den Sendertyp zum Speichern aus. Drücken Sie die Taste ENTERE, um Start

• • Digital und Analog : Digitale und analoge Kanäle.
• • Digital : Digitale Kanäle.
• • Analogue : Analoge Kanäle. NN Die Sendersuche wird automatisch gestartet und beendet. NN Eine genauere Beschreibung zur Auswahl des Kabelmodus, finden Sie auf Seite 12.

6. Die Meldung Uhrmodus einstellen. wird angezeigt. Drücken Sie die ENTERE-Taste. Wählen Sie durch Drücken der Tasten

▲ oder ▼ die Option Auto, und drücken Sie dann die Taste ENTERE.

NN Wenn Sie Manuell wählen, wird Datum und Uhrzeit einstellen angezeigt. (Detailliertere Informationen, finden Sie auf Seite 23) NN Wenn Sie ein digitales Signal empfangen, wird die Zeit automatisch eingestellt.

Die kurze Einführung So erzielen Sie mit Ihrem HD-Fernsehgerät optimale Leistung wird angezeigt. Drücken Sie die Taste ENTERE. NN Dieses Menü ist im HD-Anschlussplanim Menü Unterstützung verfügbar.

Die Meldung Enjoy your TV. (Wir wünschen gute Unterhaltung!) wird angezeigt. Drücken Sie abschließend die Taste ENTERE. So setzen Sie diese Funktion zurück...

NN Informationen zum Ändern der PIN erhalten Sie auf Seite 25. NN Die Plug & Play-Funktion gibt es nur im TV-Modus. Einstellungen

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ▲ oder ▼, um Einstellungen auszuwählen, und drücken Sie dann die Taste ENTERE. Drücken Sie die Taste ENTERE erneut, um Plug & Play auszuwählen. Geben Sie nun Ihre vierstellige PIN ein. Der Standard-PIN-Code eines neuen Fernsehgeräts lautet ‘0-0-0-0’. Plug & Play Menüsprache

: Deutsch Zeit Sendungsoptionen Sicherheit Allgemein Deutsch - 11 BN68-02331A-GER.indb 11 2009-10-21 10:14:02 Kanalsteuerung Speichern von Sendern ❑❑ Land „„ Analog Sender : Sie können das Land für die analogen Sender ändern. Sender „„ Digitaler Sender : Sie können das Land für digitale Sender ändern. Land NN Der Eingabebildschirm für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein. Autom. speichern ❑❑ Autom. speichern Suchoptionen für Kabel Das Fernsehgerät durchsucht automatisch alle Kanäle mit aktiven Sendern (Anzahl ist länderabhängig) und speichert sie im Speicher des Fernsehgeräts. Sie können den Sender für die gewählte Verbindung speichern.

Manuell speichern Ausführlich Übersicht Standard : Ausführlich Senderliste Sie können das Antennensignal zum Speichern auswählen.

• • Digital und Analog : Digitale und analoge Kanäle.
• • Digital : Digitale Kanäle.
• • Analog : Analoge Kanäle. NN Bei Auswahl von Kabel,
• • Suchmodus : Anzeigen des Suchmodus. (Schnell) - Network ID : Anzeigen der Netzwerkkennung. - Frequenz : Hiermit zeigen Sie die Frequenz des Senders an. - Modulation : Hiermit zeigen Sie die verfügbaren Modulationswerte an. - Symbolrate : Hiermit zeigen Sie die verfügbaren Symbolraten an.
• • Suchmodus : Anzeigen des Suchmodus. (Voll, Netzwerk) - Startfrequenz : Hiermit zeigen Sie die Startfrequenz an. - Endfrequenz : Hiermit zeigen Sie die Stoppfrequenz an. - Modulation : Hiermit zeigen Sie die verfügbaren Modulationswerte an. - Symbolrate : Hiermit zeigen Sie die verfügbaren Symbolraten an. NN Wenn Sie Autom. speichern anhalten möchten, drücken Sie auf ENTERE. Die Meldung Automatische Senderspeicherung beenden? wird angezeigt. Wählen Sie mit den Tasten ◄ oder ► die Option JA, und drücken Sie dann die Taste ENTERE. ❑❑ Manuell speichern Hiermit wird ein Sender manuell gesucht und im Fernsehspeicher abgelegt. „„ Digitaler Sender (Digitaler) NN Digitalsender sind nur im DTV-Modus verfügbar.

• • Sender : Stellen Sie die Sendernummer mit den Tasten ▲, ▼ oder einer Zifferntaste (0~9) ein.
• • Frequenz : Einstellen der Frequenz mit Hilfe der Zifferntasten (0~9).
• • Bandwidth: Einstellen der Bandbreite mit den Tasten ▲, ▼. NN Nach Abschluss des Suchlaufs werden die Kanäle in der Senderliste aktualisiert. „„ Analog Sender Manuelles Speichern von analogen Kanälen.
• • Programm (der Programmplatz, der dem Kanal zugewiesen werden soll) : Stellen Sie den Programmplatz mit den Tasten ▲, ▼ oder einer Zifferntaste (0~9) ein.
• • Fernsehnorm → Auto / PAL / SECAM / NTSC 4.43 : Einstellen der Fernsehnorm mithilfe der Tasten ▲ oder ▼.
• • Tonsystem → BG / DK / I / L : Einstellen des Tonsystems mithilfe der Tasten ▲ oder ▼.
• • Sender (Wenn Ihnen die Nummer des zu speichernden Senders bekannt ist) : Wählen Sie mit den Tasten ▲ oder ▼ die Option C (Terrestrischer Sender) oder S (Kabelsender) aus. Drücken Sie die Taste ► und dann die Tasten ▲, ▼ oder eine Zifferntaste (0~9), um die gewünschte Nummer auszuwählen. NN Falls kein oder nur schlechter Ton zu hören sein sollte, wählen Sie einen anderen Audiostandard aus..
• • Suchlauf (Wenn Ihnen die Sendernummern nicht bekannt sind) Drücken Sie zum Starten des Suchlaufs die Taste ▲ oder ▼. Der Tuner durchsucht den Frequenzbereich, bis der erste Sender bzw. der ausgewählte Sender empfangen wird.
• • Sichern (Zum Speichern des Senders und des zugehörigen Programmplatzes) Wählen Sie zum Bestätigen Ihrer Auswahl mit der Taste ENTERE die Option OK. NN Sendermodus - C (Antennenempfangsmodus) : In diesem Modus können Sie Kanäle durch Eingabe der Nummer anwählen, die jedem Antennensender zugeordnet ist. - S (Kabelsendermodus) : In diesem Modus können Sie Sender durch Eingabe der Nummer wählen, die jedem Kabelsender zugeordnet ist. Deutsch - 12 BN68-02331A-GER.indb 12 Fortsetzung... 2009-10-21 10:14:02 ❑❑ Suchoptionen für Kabel Hiermit können Sie (je nach Land) weitere Suchoptionen für die Sendersuche im Kabelnetz einstellen (z. B. Frequenz oder Symbolrate).
• • Startfrequenz : Hiermit zeigen Sie die Startfrequenz an.
• • Stoppfrequenz : Hiermit zeigen Sie die Stoppfrequenz an.
• • Modulation : Hiermit zeigen Sie die verfügbaren Modulationswerte an.
• • Symbolrate : Hiermit zeigen Sie die verfügbaren Symbolraten an. NN Wenn der Wert von Startfrequenz größer ist als der von Stoppfrequenz, wird eine Warnmeldung angezeigt. ❑❑ Ausführlich / Übersicht Sender Die Informationen des elektronischen Programmführers werden von den Sendern zur Verfügung gestellt. Es kann sein, dass Programmeinträge leer oder veraltet sind. Dies ist auf die für einen bestimmten Sender übertragenen Informationen zurückzuführen. Die Anzeige wird dynamisch aktualisiert, sobald neue Informationen verfügbar sind.
• • Ausführlich : Hier werden die Programminformationen in einem Zeitplan mit einer Ausführlich Unterteilung von jeweils 1 Stunde angezeigt. Es wird ein Zeitfenster von 2 Stunden Übersicht mit Programminformationen angezeigt. Dieses Fenster kann jedoch in der Zeit nach vorne oder nach hinten verschoben werden. Standard : Ausführlich ►
• • Übersicht : Die Informationen für die einzelnen Programme werden im Fenster Senderliste für den Mini-Programmführer in chronologischer Reihenfolge des Programmstarts Kanalmodus : Hinzugef. Sender zeilenweise ab dem aktuell laufenden Programm angezeigt. Feinabstimmung ❑❑ Standard „„ Übersicht / Ausführlich Mit der Taste GUIDE auf der Fernbedienung können Sie einstellen, ob der ausführliche Programmführer oder die Übersicht angezeigt werden soll. OO Sie können das Programmführermenü auch durch Drücken der Taste GUIDE aufrufen. Verwenden von Ausführlichem Programmführers / Übersicht Ausführlich

▼ 903 Übersicht DTV - Kabel 900 f tn 2:10 Di 1 Jun Freshmen On Campus 2:00 - 2:30 Keine detaillierten Information. Heute 2:00 - 3:00 3:00 - 4:00 f tn Freshmen O.. Street Hypn.. Keine Information ITV Play Mint Extra Kerrang! Loaded Keine Information Kiss Fresh 40 with Dynamite MC Kisstory oneword Keine Information The Distillery Smash Hits! Smash Hits! Sunday Ansehen Informationen 2:00 2:30 ▼ 5:00 DTV Cable 900 f tn Freshmen On Campus Street Hypnosis Booze Britain Ansehen Informationen Seite Ausführlich Beenden Seite Übersicht +24 Std. Beenden ▲ / ▼ / ◄ / ►, ENTER Rot Wählen Sie mit den Tasten ▲/▼/◄/►/ENTERE ein Programm aus. Schalten Sie zwischen dem Ausführlich und der Übersicht um. Grün Ausführlich : Schnell zurückblättern. (-24 Std.) Gelb Ausführlich : Schnell weiterblättern. (+24 Std.) Blau Programmführer beenden. INFO INFO-Taste, für detailliertere Informationen. ❑❑ Sendermodus Durch Drücken der Taste P (</>) wechseln Sie innerhalb der gewählten Senderliste zwischen den Sendern. „„ Hinzugef. Sender : Es wird nur zwischen Sendern der gespeicherten Senderliste gewechselt. „„ Favoriten : Es wird nur zwischen Sendern der Favoritenliste gewechselt. ❑❑ Feinabstimmung (nur analoge Kanäle) Bei klarem Empfang ist keine Feinabstimmung nötig, da diese automatisch während der Sendersuche erfolgt. Falls das Signal jedoch schwach oder das Bild verzerrt ist, müssen Sie unter Umständen eine manuelle Feinabstimmung durchführen. NN Feinabgestimmte Sender, die gespeichert wurden, werden mit einem Sternchen * rechts neben der Sendernummer im SenderBanner gekennzeichnet. NN Wenn Sie den feinabgestimmten Sender nicht speichern, werden Ihre Einstellungen nicht gesichert. NN Wählen Sie zum Zurücksetzen der Feinabstimmung die Option Reset. Drücken Sie dazu die Taste ▼ und dann die Taste ENTERE. Deutsch - 13 BN68-02331A-GER.indb 13 2009-10-21 10:14:05 Verwalten von Sendern NN Wählen Sie im Fenster Alle Sender, Hinzugefügte Sender oder Favorit oder Standard Kanalmodus Ein analoger Sender.

Ein Sender, der durch Drücken der gelben Taste gewählt wurde.

Ein Sender, der als Favorit eingestellt ist.

Ein Programm, das gerade gesendet wird.

Ein gesperrter Sender.

Ein vorgemerktes Programm. : Hinzugef. Sender Feinabstimmung

: Ausführlich Senderliste Alle Sender Programm einen Sender. Drücken Sie hierzu die Tasten ▲ oder ▼ und dann die Taste ENTERE. Nun können Sie den gewählten Sender ansehen.

• • Alle Sender : Hiermit zeigen Sie alle verfügbaren Sender an.
• • Hinzugefügte Sender : Hiermit zeigen Sie alle hinzugefügten Sender an.
• • Favorit : Hiermit zeigen Sie alle Favoritensender an.
• • Programm : Hiermit zeigen Sie alle vorgemerkten Programme an. OO Sie öffnen die Senderlisten durch Drücken der Taste CH LIST auf der Fernbedienung. NN Verwenden der Farbtasten in Verbindung mit der Senderliste. -- Rot (Sendertyp) : Schalten Sie zwischen TV, Radio, Daten / Andere und Alle um. -- Grün (Zoom) : Hiermit vergrößern oder verkleinern Sie die Sendernummer. -- Gelb (Wählen) : Hiermit wählen Sie mehrere Senderlisten aus. -- T Extras : Hiermit zeigen Sie die Menüs Löschen (oder Hinzufügen), Zu Favoriten hinzufügen (oder Aus Favoriten löschen), Timer-Wiedergabe, Name bearb., Programmplatz bearbeiten, Sortieren, Sperren (oder Freigabe), Alle abwählen (oder Alle wählen) oder Autom. speichern an. (Der Inhalt des Menüs Extras hängt von der jeweiligen Situation ab.) Übersicht Sender Mit diesem Menü können Sie Favoriten hinzufügen, löschen oder einstellen und den Programmführer für Digitalsendungen verwenden. Alle Sendertyp Zoom Sendertyp Zoom ❑❑ Menü Extras für Senderlisten (in Alle Sender / Hinzugefügte Sender / Favorit) NN Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. NN Der Inhalt des Menüs Extras hängt vom jeweiligen Senderstatus ab. „„ Hinzufügen / Löschen Sie können Kanäle löschen oder hinzufügen, damit nur die gewünschten Kanäle angezeigt werden. gleicher Weise löschen.

Alle Sender NN Alle gelöschten Kanäle werden im Menü Alle Sender angezeigt. NN Wenn der Sender in grauer Farbe dargestellt wird, wurde er gelöscht. NN Das Menü Hinzufügen wird nur für gelöschte Kanäle angezeigt. NN Sie können einen Sender aus dem Menü Hinzugefügte Sender oder Favorit in C -- Löschen

Sie können Kanäle, die Sie häufig sehen, als Favorit festlegen. TT Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können zudem einen Sender zu den Favoriten hinzufügen, indem Sie Extras → Zu Favoriten hinzufügen (oder Aus Favoriten löschen).

„„ Zu Favoriten hinzufügen / Aus Favoriten löschen Alle UKTV Gold UKTV style Sendertyp Sperren Timer-Wiedergabe Sendernamen bearbeiten Sortieren Zoom

Wählen Extras OO Durch Drücken der Taste FAV.CH auf der Fernbedienung können Sie die eingerichteten Favoritenkanäle auswählen. NN Das Symbol “♥” wird angezeigt, und der Sender wird als Favorit festgelegt. NN Alle Favoritenkanäle werden im Menü Favorit angezeigt. „„ Sperren / Freigabe Sie können einen Sender sperren, sodass er nicht ausgewählt und angezeigt werden kann. Diese Funktion ist nur verfügbar, wenn die Kindersicherung aktiviert ist Ein. (siehe Seite 25) NN Der Eingabebildschirm für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein. NN Der Standard-PIN-Code eines neuen Fernsehgeräts lautet ‘0-0-0-0’. Sie können die PIN ändern, indem Sie im Menü den Befehl PIN ändern wählen. NN Das Symbol “\” wird angezeigt, und der Sender wird gesperrt. Fortsetzung... Deutsch - 14 BN68-02331A-GER.indb 14 2009-10-21 10:14:06 „„ Timer-Wiedergabe Wenn Sie ein Programm zum Anschauen vorgemerkt haben, wechselt das Fernsehgerät automatisch zum vorgemerkten Sender in der Senderliste, auch wenn Sie gerade einen anderen Sender anschauen. Um ein Programm vorzumerken, müssen Sie zuerst die Uhrzeit einstellen. (siehe Seite 23) NN Sie können nur gespeicherte Kanäle vormerken. NN Sie können Sender, Monat, Tag, Jahr, Stunde oder Minute auch direkt über die Zifferntasten auf der Fernbedienung einstellen. NN Das Vormerken eines Programms wird im Menü Programm angezeigt. NN Digitaler Programmführer und Vormerken von Sendungen Wenn Sie einen digitalen Sender gewählt haben und die Taste ► drücken, wird der Programmführer für diesen Sender angezeigt. Gehen Sie in der oben beschriebenen Weise vor, wenn Sie ein Programm vormerken möchten. „„ Sendernamen bearbeiten (nur Analogsender) Sie können Kanäle mit Beschriftungen versehen, sodass die ersten Buchstaben des Namens immer dann angezeigt werden, wenn Sie den Sender wählen. NN Die Namen der digitalen Sender werden automatisch zugewiesen und können nicht geändert werden. „„ Programmplatz bearbeiten (nur Digitalkanal) Sie können die Sendernummer auch mit den Zifferntasten der Fernbedienung einstellen. „„ Sortieren (nur nur Analogkanal) Mit diesem Vorgang können Sie die Programmnummern gespeicherter Sender ändern. Das ist möglicherweise nach dem automatischen Speichern von Sendern erforderlich. „„ Alle wählen / Alle abwählen NN Sie können die Funktionen zum Hinzufügen / Löschen / Hinzufügen zu Favoriten / Löschen aus Favoriten oder Sperren / Freigeben gleichzeitig verwenden. Markieren Sie die gewünschten Kanäle und drücken Sie die gelbe Taste, um alle markierten Kanäle zugleich einzustellen. NN Links neben dem Namen des gewählten Senders wird das Symbol c angezeigt. NN Alle abwählen können Sie nur wählen, wenn mindestens ein Sender gewählt ist. „„ Automatisch speichern NN Weitere Informationen zum Einstellen der Optionen, finden Sie auf Seite 12. NN Wenn ein Sender mit der Funktion Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet. ❑❑ Menü Extras für Senderlisten (Programmiertaa) Mit dieser Menüoption können Sie eine Vormerkung anzeigen, ändern oder löschen. „„ Info ändern : Wählen Sie diese Option, um eine Vormerkung zu ändern. „„ Programmierung abbrechen : Wählen Sie diese Option, um eine Vormerkung Programmiert NN Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. zu stornieren. 1 / 1 / 2009 13:59 5 TV1 18:59 2 TV3 20:59 2 TV3 „„ Informationen : Wählen Sie diese Option, um eine Vormerkung anzuzeigen. 21:59 2 TV3 Info ändern Quincy, M.E Prog. Löschen The Equalizer Informationen McMillan & Wife Alle wählen M.Spillane’s mike Hammer (Sie können die Vormerkinformationen auch ändern). „„ Alle wählen / Alle abwählen : Wählen oder abwählen aller vorgemerkten Programme. Alle Zoom Wählen Extras Informationen Deutsch - 15 BN68-02331A-GER.indb 15 2009-10-21 10:14:06 Bildeinstellungen Ändern der Bildeinstellungen ❑❑ Modus „„ Dynamisch / Standard / Eco / Film Bild Sie können den Bildstandard auswählen, der für Ihre Sehgewohnheiten am besten geeignet ist. TT Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können den Bildmodus durch Auswahl von Extras → Bildmodus einstellen. ❑❑ Zellhelligkeit / Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R) Modus : Standard Zellhelligkeit

Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität. Erweiterte Einstellungen

• • Zellhelligkeit : Zum Anpassen der Pixelhelligkeit.
• • Kontrast : Hiermit stellen Sie den Kontrast.
• • Helligkeit : Hiermit stellen Sie die Helligkeit.
• • Schärfe : Hiermit stellen Sie die Kantenauflösung.
• • Farbe : Dient zum Anpassen der Farbsättigung des Bilds.
• • Farbton (G/R) : Hiermit stellen Sie den Farbton ein. NN Wenn Sie Änderungen an Zellenhelligkeit, Kontrast, Helligkeit, Schärfe, Farbe oder Farbton (G/R) vornehmen, wird das Bildschirmmenü entsprechend angepasst. NN Die eingestellten Werte werden auf jeden Bildmodus angewendet. NN Sie können die Funktion Farbton im Analog TV, Ext. oder AV Modus des PAL Systems nicht verwenden. NN Im PC Modus können Sie nur Zellhelligkeit, Kontrast und Helligkeit einstellen. NN Jede angepasste Einstellung wird je nach Eingabemodus separat gespeichert. NN Die im Betrieb verbrauchte Energiemenge geht deutlich zurück, wenn Sie die Helligkeit des Bildes reduzieren. Damit senken Sie die Betriebskosten. ❑❑ Erweiterte Einstellungen Bild Sie können verschiedene erweiterte Einstellungen für Ihren Fernseher vornehmen, unter anderem für Farbe und Kontrast. NN Erweiterte Einstellungen stehen in den Modi Standard oder Film zur Verfügung. NN Im PC Modus können von den Advanced Settings nur Optimalkontrast, Gamma und Weißabgleich eingestellt werden. Erweiterte Einstellungen

Bildoptionen Bild zurücksetzen „„ Schwarzton → Aus / Dunkel / Dunkler / Dunkelst Verbesserung der Bildtiefe durch Anpassen der schwarzen Farbdichte. „„ Optimalkontrast → Aus / Gering / Mittel / Hoch Sie können den Bildschirmkontrast so anpassen, dass ein optimaler Kontrast gewährleistet ist. „„ Gamma Sie können die Intensität der Primärfarben (Rot, Grün und Blau) einstellen. „„ Farbraum Der Farbraum ist eine Farbmatrix bestehend aus den Farben Rot, Grün und Blau. Wählen Sie Ihren bevorzugten Farbraum, um die Welt in den natürlichsten Farben zu erfahren.

• • Auto : Automatische Anpassung des Farbbereichs an die Bildsignalquelle.
• • Nativ : Hiermit stellen Sie einen Farbereich ein, der breiter als der des Eingangssignals ist.
• • Benutzerd : Hiermit stellen Sie den Farbbereich wunschgemäß ein. NN Anpassen des Farbraums - Hiermit stellen Sie den Farbbereich wunschgemäß ein. Die Option “Farbe” ist verfügbar, wenn der Farbraum als benutzerdefiniert eingestellt ist. - Farbe → Rot / Grün / Blau / Gelb / Zyan / Magenta - Rot / Grün / Blau : Sie können die RGB-Werte der jeweils ausgewählten Farbe einstellen. - Reset : Setzt den Farbraum auf die Standardwerte zurück. Fortsetzung... Deutsch - 16 BN68-02331A-GER.indb 16 2009-10-21 10:14:07 „„ Weißabgleich Um natürlichere Bildfarben zu erhalten, können Sie die Farbtemperatur anpassen.
• • R-Offset / G-Offset / B-Offset / R-Gain / G-Gain / B-Gain : Wenn Sie den Wert anpassen, wird der Bildschirm aktualisiert und neu angezeigt.
• • Reset : Hiermit stellen Sie den Standard-Weißabgleich wieder ein. „„ Hautton Hiermit reichern Sie den Farbton für Haut mit Rot an oder ab. NN Wenn Sie den Anpassungswert ändern, wird der angepasste Bildschirm aktualisiert. „„ Kantenglättung → Aus / Ein Sie können die Objektbegrenzungen im Bild betonen. „„ xvYCC → Aus / Ein Farbton (G/R) Bild Durch Aktivieren des xvYCC-Modus werden Detailgenauigkeit und Farbtiefe bei der Anzeige von Filmen von einem externen Gerät (z. B. DVD-Player) verbessert. NN xvYCC ist verfügbar, wenn der Bildmodus auf Film und der externe Eingang auf HDMI oder Komp. eingestellt ist. NN Diese Funktion wird, je nach externem Gerät, möglicherweise nicht unterstützt. : G50/R50 Erweiterte Einstellungen Bildoptionen

Bild zurücksetzen ❑❑ Bildoptionen Die weiteren Bildeinstellungen können an Ihre Bedürfnisse angepasst werden. NN Im PC-Modus können von den Bildoptionen nur Farbtemp., Größe und Screen Burn Protection (Bildschirm-Einbrennschutz) eingestellt werden. „„ Farbtemp. → Kalt / Normal / Warm1 / Warm2 / Warm3 Sie können den für Ihre Augen angenehmsten Farbton auswählen. NN Die eingestellten Werte werden entsprechend dem jeweils ausgewählten Bildmodus gespeichert. NN Warm1, Warm2 oder Warm3 werden nur aktiviert, wenn der Bildmodus auf Film eingestellt ist. „„ Größe → Autom. Breit / 16:9 / Breitenzoom / Zoom / 4:3 / Bildanpassung Sie können ein Bildformat auswählen, das Ihren Sehgewohnheiten am besten entspricht.

• • Autom. Breit : Hiermit stellen Sie das Bildformat auf automatische Breite ein.
• • 16:9 : Stellt das Bildformat auf den Breitbildmodus 16:9 ein.
• • Breitenzoom : Diese Option vergrößert das Bild auf mehr als 4:3. Verschieben Sie das Bild mit den Tasten ▲ oder ▼ nach oben oder nach unten, nachdem Sie mit der Taste ◄ oder ► eine Auswahl getroffen haben.
• • Zoom : Vergrößert das Bild vertikal.
• • 4:3 : Stellt das Bildformat auf den Normalmodus 4:3 ein.
• • Bildanpassung : Zeigt ein volles, natives HD-Signal an, das mit einem normalen Fernseher nicht angezeigt werden kann. OO Sie können aber auch die Taste P.SIZE auf der Fernbedienung drücken, um die Bildgröße zu ändern. NN Je nach Signalquelle können die Bildgrößenoptionen variieren. NN Die verfügbaren Elemente können in Abhängigkeit vom ausgewählten Modus variieren. NN Im PC Modus können nur die Modi 16:9 und 4:3 eingestellt werden. NN Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben. NN Es kann zu vorübergehender Bildkonservierung kommen, wenn Sie auf dem Gerät mehr als zwei Stunden lang ein unbewegten Bild angezeigt haben. NN BreitZoom : Wählen Sie durch Drücken der Taste ► die Option Position, und drücken Sie dann die Taste ENTERE. Mit der Taste ▲ oder ▼ können Sie das Bild nach oben oder nach unten verschieben. Drücken Sie dann die Taste ENTERE. NN Zoom : Wählen Sie durch Drücken der Taste ► die Option Position, und drücken Sie dann die Taste ENTERE. Mit der Taste ▲ oder ▼ können Sie das Bild nach oben oder nach unten verschieben. Drücken Sie dann die Taste ENTERE. Wählen Sie durch Drücken der Taste ► die Option Größe, und drücken Sie dann die Taste ENTERE. Drücken Sie die Tasten ▲ oder ▼, um das Bild in vertikaler Richtung zu vergrößern oder zu verkleinern. Drücken Sie dann die Taste ENTERE. NN Nach Auswahl von Bildschirmanpassung im Modus HDMI (1080i / 1080p) oder Component (1080i/1080p) : Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Position. Mit den Tasten ▲, ▼, ◄ oder ► können Sie das Bild verschieben. NN Reset : Wählen Sie mit den Tasten ◄ oder ► die Option Reset, und drücken Sie dann die ENTERE-Taste. Sie können die Einstellung initialisieren. NN Wenn Sie die Funktion Bildschirmanpassung zusammen mit einem HDMI 720p-Signal verwenden, wird eine Zeile wie bei Overscan oben, unten, links und rechts abgeschnitten. „„ Bildschirmmodus → 16:9 / BreitZoom / Zoom / 4:3 Wenn Sie die Bildgröße bei einem Fernsehgerät im 16:9-Format auf Autom. Breit einstellen, können Sie bestimmen, dass das Bild als 4:3 WSS (Breitbilddienst) oder gar nicht angezeigt werden soll. Da jedes europäische Land eine andere Bildgröße verwendet, können die Benutzer sie damit einstellen. NN Diese Funktion ist im Modus Auto Breit verfügbar. NN Diese Funktion ist im Modus PC, Component oder HDMI nicht verfügbar. Deutsch - 17 BN68-02331A-GER.indb 17 Fortsetzung... 2009-10-21 10:14:07 „„ Digitale RM → Aus / Gering / Mittel / Hoch / Auto Wenn das vom Fernsehgerät empfangene Sendesignal schwach ist, können Sie die digitale Rauschunterdrückung aktivieren, um ggf. statische Bilder oder Doppelbilder auf dem Bildschirm zu verringern. NN Bei schwachem Signal wählen Sie diejenige der anderen Optionen, bei der das beste Bild angezeigt wird. „„ HDMI-Schwarzp. → Normal / Gering Sie können direkt auf dem Bildschirm den Schwarzwert auswählen, um die Bildschirmtiefe anzupassen. NN Diese Funktion ist nur bei einer Verbindung des externen Eingangs mit HDMI (RGBSignal) aktiv. „„ 1080 Full-HD Motion Demo → Aus / Ein Die neue Generation der Samsung Plasmabildschirme bietet höchste Klarheit der Bewegungen bei Full HD - optimal für Sportsendungen, Filme und Spiele mit schnellen Bewegungen. NN Diese Funktion ist im PC-, Soiele- oder Media Play-Modus nicht verfügbar. „„ Filmmodus Hiermit optimieren Sie den Bildmodus für die Wiedergabe von Filmen.
• • Aus : Deaktiviert den Filmmodus.
• • Auto1 : Hiermit wird das Bild bei Filmanzeige automatisch auf die beste Qualität eingestellt.
• • Auto2 : Automatische Optimierung von Teletext, wenn Sie einen Film sehen. NN Der Film-Modus wird bei TV, Video, Component (480i / 1080i) und HDMI (480i / 1080i) unterstützt. „„ Blaumodus → Aus / Ein Diese Funktion ist für Experten zum Ausmessen von AV-Geräten bestimmt. Mit dieser Funktion werden das rote und das grüne Signal aus dem Videosignal entfernt, sodass nur das blaue Signal angezeigt wird. Damit wird ein Blaufilter erzeugt, mithilfe dessen die Farbe und der Farbton von Videogeräten wie DVD-Playern, Heimkinosystemen usw. eingestellt werden können. NN Der Blaumodus ist verfügbar, wenn der Bildmodus auf Film oder Standard eingestellt ist. „„ Einbrennschutz (Bildschirm-Einbrennschutz)Dieses Gerät ist mit Einbrennschutz-Technologie ausgestattet, um die Möglichkeit des Einbrennens des Monitorbildes zu verringern. Diese Technologie ermöglicht das Einstellen von senkrechten (Vertikal) und seitlichen (Horizontal) Bildbewegungen. Die Zeiteinstellung ermöglicht das Programmieren der Dauer zwischen Bildbewegungen in Minuten.
• • Pixelabstand : Diese Funktion verschiebt Pixel auf dem Plasmabildschirm horizontal oder vertikal, um die Möglichkeit des Einbrennens des Bildes zu minimieren. NN Optimale Einstellung für PixelShift Horizontal Komponente TV/Ext/AV/Component/HDMI PC 0~4

Zeit (Minuten) 1~4 Min 2 Min NN Der PixelShift-Wert kann in Abhängigkeit von der Monitorgröße (Zoll) und dem ausgewählten Modus variieren. NN Diese Funktion ist im Modus Bildschirmanpassung nicht verfügbar.

• • Bildlauf : Diese Funktion dient zum Entfernen von Nachbildern auf dem Bildschirm, indem alle Pixel des Plasmabildschirms nach einem bestimmten Muster verschoben werden. Verwenden Sie diese Funktion, wenn Nachbilder oder -symbole auf dem Bildschirm angezeigt werden. Diese können insbesondere dann auftreten, wenn auf dem Bildschirm über längere Zeit ein Standbild angezeigt wurde.
• • Seite grau : Sie verhindern bei Anzeige im Format 4:3 Beschädigungen des Bildschirms, indem Sie einen Weißabgleich an den beiden linken Bildschirmrändern vornehmen. - Hell : Bei Anzeige im Format 4:3 werden die beiden seitlichen Bildschirmränder aufgehellt. - Dunkel : Bei Anzeige im Format 4:3 werden die beiden seitlichen Bildschirmränder abgedunkelt. ❑❑ Bild zurücksetzen → Bildmodus zurücksetzen / Abbrechen Erweiterte Einstellungen Bild Picture Die Reset-Funktion wird für jeden Bildmodus durchgeführt. NN Setzt alle Bildeinstellungen auf die Standardwerte zurück. Wählen Sie zuerst einen Bildmodus zum Zurücksetzen. Bildoptionen Bild zurücksetzen

Deutsch - 18 BN68-02331A-GER.indb 18 2009-10-21 10:14:08 Fernsehgerät mithilfe des PCs einstellen NN Voreinstellung : Drücken Sie die Taste SOURCE, um den Modus PC einzustellen. Bild ❑❑ Autom. Einstellung Die automatische Einstellung ermöglicht eine automatische Anpassung des PC-Monitors an das eingehende PC-Videosignal. Die Werte für “Fein”, “Grob” und “position” werden automatisch eingestellt. NN Diese Funktion ist im DVI-HDMI-Modus nicht verfügbar. Helligkeit : 45 Schärfe : 50 Autom. Einstellung

PC-Bildschirm Erweiterte Einstellungen Bildoptionen Bild zurücksetzen TT Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können die Autom. Einstellung auch durch Auswahl von Extras → Autom. Einstellung durchführen. ❑❑ PC-Bildschirm Durch das Einstellen der Bildqualität können Bildstörungen und Rauschen beseitigt oder verringert werden. Falls sich Bildrauschen durch die Feinabstimmung allein nicht beheben lässt, stellen Sie zunächst die Frequenz möglichst genau ein (Grob). Führen Sie dann erneut eine Feinabstimmung durch. Nachdem Sie das Bildrauschen durch die Grob- und Feinabstimmung des Bildes verringert haben, stellen Sie die Position des Bildes so ein, dass es auf dem Bildschirm zentriert ist. „„ Grob Hiermit stellen Sie die Frequenzein, wenn vertikales Rauschen im Bild vorhanden ist. „„ Fein Hiermit stellen Sie den Bildschirm klarer ein. „„ PC-Position Passen Sie die Position des PC-Bilds an, wenn es nicht auf den Fernsehbildschirm passt. Stellen Sie mit den Tasten ▲ oder ▼ die vertikale Position ein. Stellen Sie mit den Tasten ◄ oder ► die horizontale Position ein. „„ Bild zurücksetzen Sie können alle Bildeinstellungen auf die werkseitig eingestellten Ausgangswerte zurücksetzen. Deutsch - 19 BN68-02331A-GER.indb 19 2009-10-21 10:14:08 PC-Anzeige ❑❑ Konfigurieren Ihrer PC-Software (unter Windows XP)

Im Folgenden sind die typischen Anzeigeeinstellungen für einen Windows-Computer aufgeführt. Die von Ihrem PC angezeigten Fenster entsprechen je nach installierter Windows-Version und verwendeter Grafikkarte möglicherweise nicht genau der Abbildung. Trotzdem sind die hier beschriebenen grundlegenden Informationen in fast allen Fällen anwendbar. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Händler.) Klicken Sie im Startmenü von Windows auf die Systemsteuerung. Wenn das Fenster der Systemsteuerung angezeigt wird, klicken Sie auf „Darstellung und Designs”. Ein Dialogfeld wird geöffnet. Wenn das Fenster der Systemsteuerung angezeigt wird, klicken Sie auf „Anzeige“. Anschließend wird ein Dialogfeld angezeigt. Klicken Sie nun im Dialogfeld „Anzeige“ auf die Registerkarte „Einstellungen”. Stellen Sie die Bildschirmauflösung auf folgenden Wert : 1920 x 1080 Pixel. Wenn das Dialogfeld eine Option für die Bildschirmfrequenz enthält, muss als Einstellung 60 oder 60 Hz ausgewählt werden. Andernfalls klicken Sie einfach auf OK, um das Dialogfeld zu schließen. ❑❑ Anzeigemodi Bildschirmposition und -größe hängen vom Typ des PC-Monitors und seiner Auflösung ab. Bei den in der Tabelle angegebenen Auflösungen handelt es sich um die empfohlenen Auflösungen. NN Eine Verbindung über HDMI/DVI-Kabel kann nur über HDMI IN 2(DVI) erfolgen. NN Das Zeilensprungverfahren wird nicht unterstützt. NN Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird. NN Separate- und Composite-Modus werden unterstützt. SOG wird nicht unterstützt. NN Ein zu langes oder qualitativ geringwertiges VGA-Kabel kann in hochauflösenden Modi (1920 x 1080) zu Bildrauschen führen. „„ D-Sub- und HDMI/DVI-Eingang Modus IBM MAC VESA CVT Auflösung Horizontal Frequenz (kHz) Vertikalfrequenz (Hz) Pixeltakt Frequenz (MHz) SyncPolarität (H x V) 640 x 350

1280 x 800 1280 x 960 1280 x 1024 1360 x 768 1440 x 900 VESA DMT / DTV CEA VESA GTF Deutsch - 20 BN68-02331A-GER.indb 20 2009-10-21 10:14:09 Toneinstellungen Tonstandard wählen ❑❑ Modus Ton Stellen Sie den Audiomodus ein, der am besten zur jeweiligen Sendung passt. „„ Standard / Musik / Film / Klare Stimme / Benutzerd. TT Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können den Tonmodus durch Auswahl von Extras → Tonmodus konfigurieren. ❑❑ Equalizer Modus : Benutzerd.

Audio für Sehgeschädigte Sie können den Ton Ihrem persönlichen Geschmack anpassen. „„ Modus : Sie können einen Audiomodus gemäß Ihrem persönlichen Geschmack Auto. Lautst. : Aus Lautsprecher auswählen : TV-Lautsprecher einstellen. „„ Balance : Steuert die Balance zwischen dem linken und dem rechten Lautsprecher. „„ 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Bandbreitenanpassung) : Zum Einstellen der unterschiedlichen Bandbreitenfrequenzen. „„ Reset : Setzt die Equalizereinstellungen auf die Standardwerte zurück. ❑❑ SRS TruSurround HD → Aus / Ein SRS TruSurround HD ist eine Kombination der Technologien von TruSurround und FOCUS TruBass. Mit SRS TruSurround HD können Sie virtuelle 5.1 Surroundeffekte mit zwei Lautsprechern genießen. Diese Funktion sorgt nicht nur für kräftige Bässe sondern sie verbessert auch die Widergabe hoher Frequenzen. TT Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können SRS TruSurround HD durch Auswahl von Extras → SRS TS HD auswählen. TruSurround HD, SRS und das Symbol sind eingetragene Marken von SRS Labs, Inc. Die TruSurround HD-Technologie wird unter Lizenz von SRS Labs, Inc. in das System integriert. NN Wenn der Ton beim Fernsehen gestört ist stellen Sie den Equalizer und SRS TruSurround HD (Aus/Ein) ein. ❑❑ Wiedergabesprache (nur Digitalkanal) Sie können die Standardsprache für Audio ändern. Zeigt die Sprachinformationen für den eingehenden Audiostream an. NN Sie können nur Sprachen auswählen, die auch tatsächlich übertragen werden. ❑❑ Audioformat → MPEG / Dolby Digital (nur Digitalkanäle) Wenn Sie für die Tonausgabe sowohl den Hauptlautsprecher als auch den Audioreceiver verwenden, kann es aufgrund der Geschwindigkeitsunterschiede beim Dekodieren durch die beiden Systeme zu einem Echoeffekt kommen. Verwenden Sie in diesen Fall die TV-Lautsprecher. NN Sie können nur Sprachen auswählen, die auch tatsächlich übertragen werden. Hergestellt unter Lizenz der Dolby Laboratories. Dolby und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories. ❑❑ Audio für Sehgeschädigte (nur Digitalkanal) Dies ist eine zusätzliche Audiofunktion, mit der für sehbehinderte Personen eine zusätzliche Tonspur wiedergegeben wird. Diese Funktion verarbeitet den Audiostream für die AB (Audio-Beschreibung), sofern diese vom Sender zusammen mit dem Vordergrundton übertragen wird. Der Benutzer kann die Audio-Beschreibung aktivieren oder deaktivieren und die Lautstärke einstellen. OO Sie können diese Optionen auswählen, indem Sie einfach die Taste AD auf der Fernbedienung drücken. „„ Audio für Sehgeschädigte → Aus / Ein Hiermit schalten Sie die Funktion für Audiobeschreibungen ein bzw. aus. „„ Lautstärke Hiermit regeln Sie die Lautstärke der Audiobeschreibungen für Sehgeschädigte. NN Lautstärke ist aktiv, wenn Audio für Sehgeschädigte aktiviert (Ein) ist. Deutsch - 21 BN68-02331A-GER.indb 21 Fortsetzung... 2009-10-21 10:14:10 ❑❑ Auto. Lautst. → Aus / Ein Aufgrund unterschiedlicher Signalbedingungen unterscheiden sich Fernsehsender in der Lautstärke, so dass es erforderlich sein kann, die Lautstärke beim Umschalten zwischen Sendern jedes Mal nachzuregeln. Mit der Funktion für automatische Lautstärkeeinstellung wird die Lautstärke automatisch bei starkem Modulationssignal verringert und bei schwachem Modulationssignal erhöht. ❑❑ Lautsprecher auswählen → Ext. Lautsprecher / TV-Lautsprecher Wenn Sie den Ton über separate Lautsprecher hören möchten, deaktivieren Sie den internen Verstärker. NN Die Tasten – +, M MUTE funktionieren nicht, wenn Lautsprecher auswählen auf Ext. Lautsprecher geschaltet ist. NN Wenn Sie im Menü Lautsprecher auswählen die Option Ext. Lautsprecher wählen, werden die Audioeinstellungen eingeschränkt. Eingebauter Lautsprecher des Fernsehgeräts Audioausgang (Optisch, L/ R-Out) zum Soundsystem TV / Ext. / AV / Component / PC / HDMI TV / Ext. / AV / Component / PC / HDMI TV-Lautsprecher Lautsprecherausgang Audioausgang Externer Lautsprecher Mute Audioausgang Kein Videosignal Mute Mute ❑❑ Ton zurücksetzen Auto. Lautst. : Aus Lautsprecher auswählen : TV-Lautsprecher Ton „„ Alle zurücksetzen / Ton-Modus reset / Abbrechen : Sie können alle Audioeinstellungen wieder auf die Werkseinstellungen zurücksetzen. Ton zurücksetzen

Tonmodus wählen Wenn Sie Dual l ll einstellen, wird der aktuelle Tonwiedergabemodus auf dem Bildschirm angezeigt. NICAM Stereo Art der Sendung Bildschirmanzeige Standardsendung (Standardtonwiedergabe) Mono (normale Verwendung) Standard und NICAM Mono NICAM Mono (Normal) NICAM-Stereo NICAM Stereo Mono (Normal) NICAM Dual-1 NICAM Dual-I/II

Standardsendung (Standardtonwiedergabe) Mono (Normal) NICAM Dual-2 Mono (normale Verwendung) Zweisprachig oder Dual-I/II Dual I Dual II Stereo Stereo Mono (erzwungen) Falls das Stereosignal schwach ist und automatisch umgeschaltet wird, sollten Sie zu mono wechseln. Diese Funktion ist nur bei einem Stereosignal aktiviert. Bei Monosignalen ist es deaktiviert. Diese Funktion ist nur im TV-Modus verfügbar. Sie können diese Optionen auswählen, indem Sie einfach die Taste DUAL auf der Fernbedienung drücken. Deutsch - 22 BN68-02331A-GER.indb 22 2009-10-21 10:14:11 Funktionsbeschreibung Einstellen der Uhrzeit ❑❑ Uhr Plug & Play Einstellungen Die Uhr muss eingestellt werden, damit Sie die verschiedenen Timerfunktionen des Fernsehgeräts verwenden können. NN Jedes Mal, wenn Sie die Taste INFO drücken, wird die aktuelle Zeit angezeigt. NN Wenn Sie das Netzkabel ziehen, müssen Sie die Uhr erneut einstellen. Menüsprache : Deutsch Zeit

Sendungsoptionen Sicherheit Allgemein „„ Uhr-Modus Sie können die aktuelle Zeit manuell oder automatisch einstellen.

• • Auto : Hiermit stellen Sie die Uhrzeit automatisch anhand der Zeit aus den digitalen Übertragungen ein.
• • Manual : Hiermit stellen Sie die aktuelle Zeit auf einen manuell eingestellten Wert ein. „„ Zeit einstellen Sie können die aktuelle Zeit manuell einstellen. NN Konfigurieren Sie diese Option, nachdem Sie Uhr-Modus auf Manuell eingestellt haben. NN Sie können Tag, Monat, Jahr, Stunde, Minute durch Drücken der Zifferntasten auf der Fernbedienung direkt einstellen. Zeit Uhr

Sleep-Timer : Aus Timer 1 : Deaktiviert Timer 2 : Deaktiviert Timer 3 : Deaktiviert ❑❑ Sleep-Timer U Navig. Der Sleep-Timer schaltet das Fernsehgerät automatisch nach einer eingestellten Zeit (30, 60, 90, 120, 150, 180 Minuten) aus. NN Wenn die eingestellte Zeit abgelaufen ist, schaltet das Fernsehgerät automatisch in den Standby-Modus. NN Um die Sleep-Timer-Funktion abzubrechen, wählen Sie Aus.

E Eingabe R Zurück TT Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können den Sleep-Timer durch Auswahl von Extras → Sleep-Timer einstellen. ❑❑ Zeit 1 / Zeit 2 / Zeit 3 Sie können den Fernseher so einstellen, dass er sich zu einer bestimmten Zeit automatisch anoder abschaltet. „„ Anschaltzeit : Hiermit stellen Sie die Uhrzeit ein, zu der das Fernsehgerät angehen soll. „„ Ausschaltzeit : Hiermit stellen Sie die Uhrzeit ein, zu der das Fernsehgerät ausgehen soll. „„ Lautstärke : Einstellen der Lautstärke. „„ Quelle : Wählen Sie TV, USB. NN Wenn Sie TV wählen, können Sie TV-Empfang und Sender einstellen. -- TV-Empfang : Wählen Sie Terrestrisch oder Kabel. -- Sender : Wählen Sie den gewünschten Senden. NN Wenn Sie USB wählen, können Sie den Inhalt einstellen. -- Inhalt : Auswählen der gewünschten Inhalte vom USB. NN Die Timerfunktion arbeitet nicht fehlerfrei, wenn es auf dem USB-Speicher keine Musikdatei gibt oder der Ordner mit der Musikdatei nicht markiert ist. „„ Wiederholmodus : Wählen Sie Einmal, Täglich, Mo~Fr, Mo~Sa, Sa~So oder Manuell. NN Wenn Sie Manuell gewählt haben, drücken Sie die Taste ►, um den gewünschten Wochentag einzustellen.

Wenn Sie die ENTERE-Taste drücken, nachdem Sie den gewünschten Tag gewählt haben, wird das Symbol c angezeigt. Der ganz Ordner auf dem USB-Speicher unterstützt 64 englisch Zeichen. Voraussetzung dafür ist, dass Sie die Uhr gestellt haben. Sie können die Stunden, Minuten und den Sender auch über die Zifferntasten auf der Fernbedienung einstellen. Automatisch Ausschalten Wenn Sie den Timer aktivieren, schaltet sich das Fernsehgerät drei Stunden nach dem Einschalten durch den Timer ab, wenn in dieser Zeit keine Funktionen verwendet wurden Diese Funktion ist nur verfügbar, wenn der Timer aktiviert ist, und sie verhindert Schäden durch Überhitzung, wenn das Fernsehgerät zu lange eingeschaltet ist. Deutsch - 23 BN68-02331A-GER.indb 23 2009-10-21 10:14:11 Konfigurieren der Menüeinstellungen ❑❑ Menüsprache Einstellungen Sie können die Menüsprache festlegen. ❑❑ Sendungsoptionen „„ Untertitel Plug & Play Menüsprache : Deutsch

Zeit Sendungsoptionen Sicherheit Allgemein Sie können Untertitel aktivieren und deaktivieren. Mit diesem Menü legen Sie den Untertitelmodus fest. Die Option Normal im Menü ist die Basisoption für Untertitel, und Schwerhörig ist für hörgeschädigte Personen bestimmt.

• • Untertitel → Aus / Ein : Untertitel aktivieren oder deaktivieren.
• • Modus → Normal / Schwerhörig : Hiermit können Sie den Untertitelmodus festlegen.
• • Untertitelsprache : Hiermit können Sie die Untertitelsprache festlegen. NN Wenn das Programm, das Sie gerade sehen, die Funktion Schwerhörig nicht unterstützt, wird selbst bei der Einstellung Schwerhörig automatisch die Einstellung Normal aktiviert. NN Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist. OO Sie können diese Optionen auswählen, indem Sie einfach die Taste SUBT. auf der Fernbedienung drücken. „„ Digitaltext → Deaktivieren / Aktivieren Wenn das Programm mit Digitaltext gesendet wird, ist diese Funktion aktiviert. NN MHEG (Multimedia und Hypermedia Information Coding Experts Group) Ein internationaler Standard für Datenkompressionssysteme für Multimediaund Hypermedia-Anwendungen. Dies ist ein höheres Niveau als das MPEG-System, das solche datenverknüpfenden Hypertextmedien wie Standbilder, Zeichendienst, Animations-, Grafik- und Videodateien sowie Multimediadateien umfasst. MHEG ist eine Technologie für Laufzeitinteraktion mit dem Benutzer, und sie wird auf verschiedenen Gebieten verwendet, z. B. VOD (Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce), Teleweiterbildung, Telekonferenzen, digitale Bibliotheken und Netzwerkspiele. „„ Teletextsprache Sie können die Teletextsprache durch Auswählen des Sprachtyps einstellen. NN Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist. „„ Voreinstellung

• • Primäre Wiedergabesprache / Sekundäre Wiedergabesprache / Primäre Untertitelsprache / Sekundäre Untertitelsprache / Primäre Teletextsprache / Sekundäre Teletextsprache Mit dieser Funktion können Sie eine der verfügbaren Sprachen wählen. Die hier gewählte Sprache ist die Standardsprache, wenn der Benutzer einen Sender auswählt. Wenn Sie die Spracheinstellung ändern, werden die Untertitelsprache, die Audiosprache und die Teletextsprache im Menü “Sprache” automatisch in die gewünschte Sprache geändert. Mit den Untermenüs für die Untertitelsprache, Audiosprache und Teletextsprache im Menü “Sprache” zeigen Sie eine Liste der vom aktuellen Sender unterstützten Sprachen an, und die aktuelle Auswahl wird hervorgehoben. Wenn Sie die Spracheinstellung ändern, gilt die neue Auswahl nur für den aktuellen Sender. Die geänderte Einstellung hat keinen Einfluss auf die Einstellung der Untertitelsprache, Audiosprache und Teletext-Sprache im Menü „Voreinstellung“. „„ Common Interface

• • Installieren der CI-Karte

1. Sie können das CI-CAM-Modul bei Ihrem nächsten Händler oder durch

telefonische Bestellung erwerben.

2. Schieben Sie die CI-Karte in Richtung des Pfeils in das CAM-Modul ein, bis sie

3. Schieben Sie das CAM-Modul mit installierter CI-Karte in den CI-Steckplatz.

NN Schieben Sie das CAM-Modul parallel zum Steckplatz in Pfeilrichtung bis zum Anschlag.

4. Kontrollieren Sie, ob Sie ein Bild sehen oder ein gestörtes Signal.

• • CI(CI+)-Menü Hiermit kann der Benutzer seine Auswahl in dem vom CAM-Modul bereitgestellten Menü treffen. Wählen Sie das CI(CI+)-Menü ausgehend vom Menü “PC Card” (PC-Karte).
• • Anwendungsinformationen Die folgenden Erklärungen gelten für den Fall, dass ein CAM-Modul in den CISteckplatz eingesetzt ist und angezeigt wird. In den Anwendungsinformationen wird die CI-Karte beschrieben. Sie können das CAM Modul unabhängig davon anschließen, ob das Fernsehgerät angeschaltet ist oder nicht. NN CI(CI+)-Karte werden in einigen Ländern, Regionen und von manchen Sendern nicht unterstützt. Fragen Sie diesbezüglich Ihren offiziellen Händler. Fortsetzung... Deutsch - 24 BN68-02331A-GER.indb 24 2009-10-21 10:14:12 ❑❑ Sicherheit NN Bei manchen Modellen müssen Sie für Plug & Play die PIN-Nummer eingeben. „„ Kindersicherung → Aus / Ein Mit dieser Funktion können Sie nicht autorisierte Benutzer, z. B. Kinder, daran hindern, ungeeignete Programme anzuschauen, indem das Bild blockiert und der Ton stummgeschaltet wird. NN Ehe das Einstellungsfenster angezeigt wird, wird das Fenster zur. Eingabe der PIN geöffnet. Geben Sie nun Ihre vierstellige PIN ein. NN Der Standard-PIN-Code eines neuen Fernsehgeräts lautet '0-0-0-0'. Sie können die PIN ändern, indem Sie im Menü den Befehl PIN ändern wählen. NN Sie können einige der Kanäle in der Senderliste sperren. (finden Sie auf Seite 14) NN Die Kindersicherung ist nur im TV-Modus verfügbar. „„ Sicherungsstufe Mit dieser Funktion können Sie nicht autorisierte Benutzer, z. B. Kinder, daran hindern, ungeeignete Programme anzuschauen. Hierzu verwenden Sie eine benutzerdefinierte vierstellige PIN. NN Ehe das Einstellungsfenster angezeigt wird, wird das Fenster zur Eingabe der PIN geöffnet. Geben Sie nun Ihre vierstellige PIN ein. NN Der Standard-PIN-Code eines neuen Fernsehgeräts lautet ‘0-0-0-0’. Sie können die PIN ändern, indem Sie im Menü den Befehl PIN ändern wählen. NN Nachdem die Sicherungsstufe eingestellt ist, wird das Symbol ““\”” angezeigt. NN Alle zul. / Keine zul. : Drücken Sie diese Taste, um alle Altersbeschränkungen zu aktivieren oder freizugeben. „„ PIN ändern Sie können Ihre zum Einrichten des Fernsehgeräts benötigte persönliche Kennnummer ändern. NN Ehe das Einstellungsfenster angezeigt wird, wird das Fenster zur Eingabe der PIN geöffnet. Geben Sie nun Ihre vierstellige PIN ein. NN Der Standard-PIN-Code eines neuen Fernsehgeräts lautet ‘0-0-0-0’. NN Wenn Sie den PIN-Code vergessen haben, drücken Sie die Fernbedienungstasten in der angegebenen Reihenfolge, um die PIN auf ‘0-0-0-0’ zurückzusetzen : POWER (Aus), M MUTE, 8, 2, 4, POWER (Ein). ❑❑ Allgemein „„ Spielemodus → Aus / Ein Wenn Sie eine Spielekonsole wie PlayStationTM oder XboxTM anschließen, können Sie durch Auswählen des Spielemodus ein realistischeres Spielerlebnis genießen.
• • Bei aktiviertem Spielemodus -- Der Bildmodus wird automatisch auf Standard eingestellt und kann nicht geändert werden. -- Der Tonmodus wird automatisch als benutzerdefiniert eingestellt und kann nicht geändert werden. Passen Sie den Ton unter Verwendung des Equalizers an. -- Die Reset-Funktion im Audiomenü ist aktiviert. Mit Hilfe der Reset-Funktion können die Einstellungen für den Equalizer auf die Werkseinstellungen zurückgesetzt werden. NN Spielemodus ist im normalen TV-Modus nicht verfügbar, ode der Spielemodus ist deaktiviert. NN Kontrollieren Sie, ob der Spielemodus noch aktiviert ist, wenn die Bildqualität bei angeschlossenem externem Gerät schlecht ist. NN Wenn Sie im Spielemodus das Fernsehmenü anzeigen, zittert das Bild leicht. NN Das Zeichen ( ) wird auf dem Bildschirm angezeigt. Dies bedeutet, dass der Spielemodus für die gewählte Signalquelle angeschaltet ist. NN Diese Funktion unterstützt nur den Spielemodus. NN Der Spielemodus ist im PC-Modus nicht verfügbar. „„ Energiesparmod. → Aus / Gering / Mittel / Hoch / Bild aus Mit dieser Funktion stellen Sie die Helligkeit des Fernsehgeräts ein, um den Stromverbrauch zu senken. Wenn Sie nachts fernsehen, stellen Sie Energiesparmod. auf Hoch ein, um sowohl die Augenermüdung als auch den Stromverbrauch zu senken. Wenn Sie Bild aus wählen, wird der Bildschirm abgeschaltet und Sie können nur noch den Ton hören. Drücken Sie eine beliebige Taste, um Bild aus zu beenden. NN Im Menü Extras wird die Funktion Bild aus nicht unterstützt. TT Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können zudem die Energiesparoption durch Auswahl von Extras → Energiesparmod. anpassen. „„ Menütransparenz Sie können die Transparenz des Bildschirmmenüs einstellen.
• • Hell : Hiermit stellen Sie normale Transparenz ein.
• • Dunkel : Hiermit stellen Sie das Bildschirmmenü als undurchsichtig ein. „„ Melodie → Aus / Gering / Mittel / Hoch Sie können die Melodie auswählen, die beim Einund Ausschalten des Fernsehers abgespielt wird. NN Die Melodie wird nicht abgespielt. - Das Fernsehgerät gibt keinen Ton aus, weil die M MUTE-Taste gedrückt wurde. - Das Fernsehgerät gibt keinen – (Ton) aus, weil die Lautstärketaste gedrückt wurde. - Das Fernsehgerät wurde vom Sleep-Timer ausgeschaltet. Deutsch - 25 BN68-02331A-GER.indb 25 2009-10-21 10:14:13 Unterstützung / Eingang Unterstütztes Programm ❑❑ Eigendiagnose „„ Bildtest If Bei schlechter Bildqualität führen Sie einen Bildtest durch. Prüfen Sie das bunte Testbild auf dem Bildschirm um festzustellen, ob das Problem weiterhin besteht. NN Die Meldung Besteht das Problem für dieses Bild weiterhin? wird angezeigt. Wenn das Testbild nicht angezeigt wird oder wenn es verrauscht ist, wählen Sie Ja. Wenn das Testbild fehlerlos angezeigt wird, wählen Sie Nein.
• • Ja : Möglicherweise liegt ein Problem mit dem Fernsehgerät vor. Hilfe erhalten Sie beim Callcenter von Samsung.
• • Nein : Möglicherweise liegt ein Problem mit einem externen Gerät vor. Bitte überprüfen Sie sämtliche Anschlüsse noch einmal. Wenn das Problem weiterhin besteht, schlagen Sie im Benutzerhandbuch für das externe Gerät nach. ❑❑ Audiotest Bei schlechter Tonqualität führen Sie einen Audiotest durch. Sie können die Tonqualität kontrollieren, indem Sie über den Fernseher eine im Gerät gespeicherte Melodie abspielen. NN Die Meldung Besteht das Problem für diesen Audiotest weiterhin? wird angezeigt. Wenn Sie den Ton beim Test nur durch einen Lautsprecher oder gar nicht hören, wählen Sie Ja. Wenn Sie den Ton über die Lautsprecher hören können, wählen Sie Nein.
• • Ja : Möglicherweise liegt ein Problem mit dem Fernsehgerät vor. Hilfe erhalten Sie beim Callcenter von Samsung.
• • Nein : Möglicherweise liegt ein Problem mit einem externen Gerät vor. Bitte überprüfen Sie sämtliche Anschlüsse noch einmal. Wenn das Problem weiterhin besteht, schlagen Sie im Benutzerhandbuch für das externe Gerät nach. NN Wenn die Fernsehlautsprecher keinen Ton ausgeben, müssen Sie vor dem Audiotest sicherstellen, dass Lautsprecher auswählen im Audiomenü auf TV-Lautsprecher eingestellt ist. NN Im Test ist auch dann eine Melodie zu hören, wenn Lautsprecher auswählen auf TV-Lautsprecher eingestellt ist, oder wenn der Ton mit der Taste M MUTE stumm geschaltet wurde. „„ Signalstärke (nur Digitalkanäle) Sie können Ihre Antenne so einstellen, dass der Empfang der verfügbaren Digitalkanäle besser wird. NN Wenn die Signalstärkeanzeige ein schwaches Signal anzeigt, verändern Sie die Position Ihre Antenne so, dass die Signalstärke zunimmt. Machen Sie dies solange, bis Sie die optimale Ausrichtung mit dem stärksten Signal gefunden haben. ❑❑ Software-Update Damit Ihr Produkt stets mit den neuesten Funktionen des Digitalfernsehens ausgerüstet ist, werden zusammen mit dem normalen TV-Signal regelmäßig Softwareaktualisierungen übertragen. Das Gerät erkennt diese Signale automatisch und zeigt einen Hinweis auf die Softwareaktualisierung an. Sie haben die Wahl, ob die Aktualisierung installiert werden soll. „„ PER USB Legen Sie ein USB-Laufwerk mit dem gespeicherten Firmwareupgrade in das Fernsehgerät ein. Achten Sie beim Einspielen des Upgrades darauf, die Stromversorgung nicht zu unterbrechen und das USB Laufwerk nicht zu entfernen. Das Fernsehgerät wird automatisch ab- und wieder angeschaltet, sobald das Firmwareupgrade abgeschlossen ist. Kontrollieren Sie die Firmwareversion, wenn das Upgrade abgeschlossen ist. Nachdem die Software aktualisiert wurde, sind die Videound Audioeinstellungen wieder auf die werkseitigen Standardwerte zurückgesetzt. „„ PER Channel Aktualisierung der Software über das Sendesignal. NN Wenn diese Funktion während der Zeit für Softwareübertragungen gewählt wird, sucht sie nach verfügbarer Software und lädt sie herunter. NN Die zum Herunterladen der Software erforderliche Zeit hängt von der Signalqualität ab. Seitenverkleidung des Fernsehgeräts „„ Update im Standby Um die Softwareaktualisierung mit eingeschalteter Stromversorgung fortzusetzen, wählen USB-Laufwerk Sie mit den Tasten ▲ oder ▼ Ein aus. 45 Minuten nach Beginn des Standbymodus wird die manuelle Aktualisierung automatisch ausgeführt. Da intern die Stromversorgung für das Gerät eingeschaltet ist, kann der Bildschirm leicht beleuchtet sein. Dieser Zustand kann etwas mehr als eine Stunde andauern, bis die Softwareaktualisierung abgeschlossen ist. Fortsetzung... Deutsch - 26 BN68-02331A-GER.indb 26 2009-10-21 10:14:13 „„ Alternative Software Ersetzten Sie die aktuelle Software durch eine Alternative. NN Wenn die Software geändert wurde, wird die vorhandene Software angezeigt. NN Sie können die aktuelle Software durch die alternative Software ersetzen, indem Sie Alternative Software wählen. ❑❑ HD-AnschlussplanDie kurze Einführung So erzielen Sie mit Ihrem HD-Fernsehgerät optimale Leistung wird angezeigt. Wir bieten Anschlüsse für HD-Geräte an. NN Mit den Tasten ◄ oder ► können Sie zur vorigen oder zur nächsten Seite wechseln. ❑❑ Samsung kontaktieren Wenden Sie sich an das Callcenter von Samsung oder suchen Sie auf der Website nach Informationen für das Gerät. Quellen / Name bearbeiten ❑❑ Quellen „„ TV, Ext.1, Ext.2, AV, Component, PC, HDMI1, HDMI2/DVI, HDMI3, HDMI4, USB. NN Sie können nur solche externen Geräte wählen, die an das Fernsehgerät Eingang Hiermit wählen Sie das Fernsehgerät oder andere externe Signaleingänge wie z. B. DVD-Player oder Kabelbox/Satellitenreceiver (Set-Top-Box), die mit dem Fernsehgerät verbunden sind. Stellen Sie die gewünschte Signalquelle ein. Quellen Name bearb. angeschlossen sind. Bei den Quellen werden die angeschlossenen Signalquellen hervorgehoben und am Anfang dargestellt. Nicht angeschlossene Signalquellen werden am Ende der Liste dargestellt. NN Verwenden der Farbtasten auf der Fernbedienung in Verbindung mit der Kanalliste. - Aktualisieren : Aktualisieren der angeschlossenen externen Geräte. - T Extras : Anzeigen der Menüs Name bearb. und Informationen. OO Drücken Sie die Taste SOURCE auf der Fernbedienung, um eine externe Signalquelle anzuzeigen. ❑❑ Name bearb. Vergeben Sie Namen für die an die Eingangsbuchsen angeschlossenen Geräte, um die Auswahl der Signalquelle zu vereinfachen. „„ VCR / DVD / Cable STB / Satellite STB / PVR STB / AV Receiver / Game / Camcorder / PC / DVI / DVI PC / TV / IPTV / Blu- Ray / HD DVD / DMA NN Wenn ein PC mit einer Auflösung von 1920 x 1080 bei 60 Hz an den Anschluss HDMI IN 2(DVI) angeschlossen wird, sollten Sie in Name bearb. im Modus Eingang den HDMI2/DVI Modus auf PC festlegen. Deutsch - 27 BN68-02331A-GER.indb 27 2009-10-21 10:14:14 Media Play Anschließen eines USB-Geräts

Drücken Sie zum Einschalten des Computers die POWER-Taste. Seitenverkleidung des Fernsehgeräts Schließen Sie ein USB-Gerät mit Foto- oder Musikdateien an die USB-Buchse seitlich am Fernsehgerät an. Media Play unterstützt ausschließlich USB-Massenspeichergeräte vom Typ MSC (Mass Storage Class). MSC-Geräte sind Massenspeicher zur Übertragung von Daten. Beispiele für MSC sind Thumb-Laufwerke und Flash Card-Lesegeräte sowie USB HDD (USB-HUB wird nicht unterstützt). USB-Laufwerk MTP (Media Transfer Protocol) wird nicht unterstützt. Als Dateisystem wird ausschließlich FAT16/32 unterstützt. NTFS-Dateisysteme werden nicht unterstützt. Einige Typen von USB-Digitalkameras und -Audiogeräten sind eventuell nicht mit diesem Fernseher kompatibel. Schließen Sie diese direkt an den USB-Anschluss Ihres Fernsehgeräts an. Wenn Sie eine gesonderte Kabelverbindung verwenden, können USB-Kompatibilitätsprobleme auftreten. Ehe Sie Ihr Gerät an das Fernsehgerät anschließen, sichern Sie Ihre Dateien, um eventuellem Datenverlust vorzubeugen. SAMSUNG haftet nicht für Verlust und Beschädigung von Daten. Trennen Sie das USB-Gerät nicht, solange Daten geladen werden. MSC unterstützt MP3- und JPEG-Dateien, wogegen PTP-Geräte nur JPEG-Dateien unterstützen. Das sequentielle JPEG-Format wird unterstützt. Je höher die Auflösung des Bilds, desto länger dauert es, um es auf dem Bildschirm anzuzeigen. Die maximal unterstützte JPEG-Auflösung beträgt 15.360 x 8.640 Pixel. Bei nicht unterstützten oder beschädigten Dateien wird die Meldung Nicht unterstütztes Dateiformat angezeigt. Wenn mehr als 4000 Fotodateien (oder mehr als 3000 Musikdateien), vorhanden sind, werden die Dateien ab 4000 (3000) möglicherweise nicht in der Fotoliste (oder Musikliste) angezeigt. MP3-Dateien mit DRM, die von einer nicht-lizenzfreien Site heruntergeladen worden sind, können nicht abgespielt werden. DRM(Digital Rights Management) verhindert illegale Verwendung von digitalen Medien zum Schutz der Urheberrechte. Wenn Sie zu einem anderen Foto wechseln, kann das Laden einige Sekunden dauern. In diesem Fall wird das Ladesymbol angezeigt. Deutsch - 28 BN68-02331A-GER.indb 28 2009-10-21 10:14:14 Verwenden der Medienwiedergabefunktion Mit dieser Funktion können Sie auf einem USB-Speichermedium (MSC) gespeicherte Fotound Musik anzeigen bzw. wiedergeben. Möglicherweise treten bei lizenzfreien Multimediadateien weniger Probleme auf. ❑❑ Starten der Medienwiedergabefunktion

1. Drücken Sie die MENU-Taste. Wählen Sie durch Drücken der Tasten ▲ oder ▼

die Option Anwendung, und drücken Sie dann die Taste ENTERE.

2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Media Play

(USB), und drücken Sie dann die Taste ENTERE. NN Das Menü Media Play wird geöffnet. Media Play 148.48MB/995.00MB Frei USB : USB name PHOTO OO Drücken Sie die SOURCE-Taste auf der Fernbedienung, und wählen Sie USB. Drücken Sie dann die Taste ENTERE. OO Drücken Sie die MEDIA.P-Taste auf der Fernbedienung, um das Media Play-Menü anzuzeigen.

3. Drücken Sie zuerst die rote Taste und dann ▲ oder ▼, um das entsprechende

USBSpeichergerät auszuwählen (sofern es über einen Hub angeschlossen ist). Drücken Sie die ENTERE. NN Diese Funktion hängt vom Typ des an das Fernsehgerät angeschlossenen USBGeräts ab. NN Der Name des USB-Geräts wird links unten auf dem Bildschirm angezeigt.

4. Drücken Sie die Tasten ◄ oder ►, um ein Symbol (Photo, Music, Setup)

auszuwählen, und drücken Sie dann die Taste ENTERE. NN Um den Media Play-Modus zu beenden, drücken Sie auf der Fernbedienung die Taste MEDIA.P. Photo USB Music Setup Gerät R Zurück ❑❑ Sicheres Entfernen von USB-Geräten

Sie können das Gerät sicher vom Fernsehgerät entfernen.

1. Drücken Sie die Taste TOOLS im Dateilistenfenster von Media Play oder

während eine Diashow bzw. Musikdatei wiedergegeben wird.

2. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Sicher entfernen,

und drücken Sie dann die Taste ENTERE.

3. Entfernen Sie das USB-Gerät sicher vom Fernsehgerät.

4/6 Diashow Gruppe abspielen Informationen Sicher entfernen IMG_0345. JPG IMG_0346. JPG IMG_0349. JPG IMG_0335.JPG USB ❑❑ Bildschirmanzeige USB Gerät Wählen T Extras R Ordner darüber

Wählen IMG_03496. JPG 1Datei(en) gew.

Extras R Ordner darüber

Anzeigegruppen : Die ausgewählte Datei ist hervorgehoben. Ausgewählte Datei Die Sortiergruppe mit dem ausgewählten Foto wird hervorgehoben. NN Eine Grupp enthält neun Fotos. 3. Informationen zur Auswahl von Elementen : Zeigt die Anzahl der Fotos an, die durch Drücken der gelben Taste ausgewählt wurden. NN Rote Taste (Gerät) : Dient zur Auswahl eines angeschlossenen Geräts.

4. Aktuelles Gerät : Zeigt den Namen des aktuell ausgewählten Geräts an.

• • Gelbe Taste (Auswählen) : Hiermit wählen Sie eine Datei aus der Dateiliste aus. Die ausgewählten Dateien werden mit dem Symbol c gekennzeichnet. Drücken Sie die gelbe Taste noch einmal, um die Auswahl einer Datei zu stornieren. TOOLS (Extras) : Hiermit zeigen Sie die Optionsmenüs an. (Der Inhalt der Extras richtet sich nach dem jeweiligen Status.)

• • R RETURN (Zurück) : Zurück zum vorherigem Menü. Fortsetzung... Deutsch - 29 BN68-02331A-GER.indb 29 2009-10-21 10:14:22 ❑❑ Verwenden der Fernbedienungstasten im Menü Media Play Taste Vorgang

Cursor bewegen und Elemente auswählen. ENTERE Markiertes Element auswählen. Abspielen oder Anhalten der Dateien während der Wiedergabe von Diashows oder Musikdateien. Abspielen oder Anhalten der Diashow oder Musikdatei. RETURN TOOLS Zurück zum vorherigen Menü. Ausführen verschiedener Funktionen aus dem Photound Musikmenü. Anhalten der aktuellen Präsentation oder Musikdatei. Wechsel zur vorherigen Gruppe/nächsten Gruppe. INFO MEDIA.P Anzeigen von Dateiinformationen. Starten oder beenden Sie den Media Play-Modus. Verwenden und Sortieren der Fotoliste Sie können die Fotos in der Fotoliste nach einem bestimmten System sortieren. Jedes Alter eingestuft. NN PTP ermöglicht keine Ordnersortierung.

NN Die Informationen einer Fotodatei werden automatisch eingestellt. NN Fotos, für die keine Informationen angezeigt werden können, werden als

Drücken Sie die MEDIA.P-Taste auf der Fernbedienung, um das Media Play-Menü anzuzeigen. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Photo, und drücken Sie dann die Taste ENTERE. Drücken Sie die Taste (Play)/ENTERE, um die Diashow in der vom Benutzer ausgewählten Sortierung zu starten.

4/6 Sie können eine Diashow mit den Fotodateien auf dem USB-Speicher ablaufen lassen. Diashow Gruppe abspielen Informationen Sicher entfernen IMG_0345. JPG Sie können eine Diashow nur mit den Fotodateien aus der aktuell ausgewählten Gruppe ablaufen lassen. IMG_03496. JPG Wählen T Extras R Zurück Gerät ❑❑ Menü der Extras für Fotolisten „„ Gruppe abspielen IMG_0343. JPG IMG_0335.JPG USB IMG_0346. JPG IMG_0349. JPG IMG_0335.JPG USB USB Device Wählen T Extras R Zurück „„ Informationen Die Informationen der Fotodatei wie Name, Größe, Auflösung, Änderungsdatum und Pfad werden angezeigt. NN Sie können die Informationen von Fotodateien mit den gleichen Verfahren auch während einer Diashow anzeigen. OO Alternativ wählen Sie ein Foto aus der Fotoliste und drücken die Taste INFO, um die Informationen anzuzeigen. „„ Sicher entfernen Sie können das Gerät sicher vom Fernsehgerät entfernen Deutsch - 30 BN68-02331A-GER.indb 30 2009-10-21 10:14:31 Anzeigen eines Fotos oder einer Diashow ❑❑ Anzeigen von Diashows

1. Wählen Sie das gewünschte Foto mit den Tasten ◄ oder ► aus der Fotoliste aus.

2. Drücken Sie die Taste TOOLS.

3. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Diashow, und

drücken Sie dann die Taste ENTERE. NN Alle Dateien in der Fotoliste werden für die Diashow verwendet. NN Die Bilder werden nacheinander, beginnend mit der aktuell angezeigten Datei angezeigt. NN Die Diashow wird entsprechend der Sortierreihenfolge in der Fotoliste ausgeführt. NN Musikdateien können während der Diashow automatisch abgespielt werden, wenn die Hintergrundmusik aktiviert Ein ist. OO Drücken Sie die Fernbedienungstaste (Play)/ENTERE taste , um die Diashow zu starten. r Normal SNv11114.JPG USB 3648x2432 E Pause lr Zurück/Weiter 2008/3/15 T Extras 1/4 R Zurück NN Diashow-Steuerungstasten ENTERE T TOOLS Beenden Sie die Diashow und wechseln Sie wieder zur Fotoliste. Hiermit führen Sie verschiedene Funktionen aus den Fotomenüs aus.

Ändern der Abspielgeschwindigkeit der Diashow. Abspielen/Anhalten der Diashow. Abspielen der Diashow. Diashow anhalten. ❑❑ Abspielen ausgewählter Fotodateien

1. Wählen Sie das gewünschte Foto mit den Tasten ◄ oder ► aus der Fotoliste aus.

2. Drücken Sie die gelbe Taste. Wiederholen Sie den obigen Vorgang, um mehrere Fotodateien auszuwählen.

NN Links neben dem Namen des gewählten Kanals wird das Symbol c angezeigt. NN Um die Auswahl sämtlicher Dateien aufzuheben, drücken Sie die Taste TOOLS und wählen Sie dann Alle abwählen.

3. Drücken Sie die Taste

(Play)/ENTERE. NN Die ausgewählten Dateien werden für die Diashow verwendet. ❑❑ Menü der Extras für Diashows Extras „„ Diashow anhalten / starten Sie können eine Diashow starten und anhalten. „„ Diashow-Geschwindigkeit → Normal / Schnell / Langsam Sie können die Geschwindigkeit der Diashow nur während einer Diashow auswählen. (REW) oder (FF) während einer Diashow drücken, können Sie auch deren Abspielgeschwindigkeit ändern. „„ Drehen → 0˚ / 90˚ / 180˚ / 270˚ Sie können alle auf einem USB-Speichergerät gespeicherten Dateien drehen. NN Die gedrehte Datei wird nicht gespeichert. NN Wenn Sie die Tasten Diashow anhalten Diashow-Geschw. Drehen Zoom Hintergrundmusik Bildeinstellungen Toneinstellungen Informationen Sicher entfernen

U Navig. E Eingabe e Beenden „„ Zoom → x1 / x2 / x4 Sie können alle auf einem USB-Speichergerät gespeicherten Fotos vergrößern. NN Um das vergrößerte Foto zu verschieben, drücken sie die Taste ENTERE und anschließend ▲/▼/◄/►. Beachten Sie, dass die Funktion zum Verschieben deaktiviert ist, wenn das vergrößerte Bild kleiner als das ursprüngliche Fenster ist. NN Die vergrößerte Datei wird nicht gespeichert. „„ Hintergrundmusik Sie können die Hintergrundmusik auswählen und einstellen, während Sie eine Diashow anzeigen. NN Um diese Funktion zu verwenden, müssen auf dem UB-Speicher Musikdateien gespeichert sein. NN Laden der Musikdateien erforderlich, um in den Hintergrundmusikmodus zu wechseln. Musikdateien aus der Kategorie abspielen, die geladen werden soll.

• • Hintergrundmusik → Ein / Aus
• • Musikdatei wählen NN Wenn Sie Hintergrundmusik aktivieren (Ein), können Sie eine Musikdatei wählen. „„ Bildeinstellungen / Toneinstellungen Finden Sie auf Seite 34. „„ Informationen Die Informationen zur Fotodatei werden angezeigt. „„ Sicher entfernen Sie können das Gerät sicher vom Fernsehgerät entfernen. Deutsch - 31 BN68-02331A-GER.indb 31 2009-10-21 10:14:33 Verwenden und Sortieren der Musikliste Sie können die Musikdateien in der Musikliste nach einem bestimmten System sortieren.

NN Die Informationen der Musikdateien werden automatisch eingestellt. NN Musikdateien, für die keine Informationen angezeigt werden können, werden als “Jedes Alter” eingestuft. NN Wenn es für eine Musikdatei keine Titelinformationen gibt, wird der Dateiname angezeigt.

Drücken Sie die MEDIA.P-Taste auf der Fernbedienung, um das Media Play-Menü anzuzeigen. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Musik, und drücken Sie dann die Taste ENTERE. Drücken Sie die Taste ENTERE, um die Music in der vom Benutzer gewählten Reihenfolge zu starten.

Pop NPKI usermanual Heaven When I Dream USB USB Gerät Wählen T Extras R Ordner darüber ❑❑ Menü der Extras für Musiklisten

Mit diesem Menübefehl können Sie nur die Musikdateien aus der aktuell ausgewählten Gruppe abspielen.

Energetic Gruppe abspielen 3/4 Informationen Carol kidd „„ Informationen Sicher entfernen Mr A-Z

Die Informationen der Fotodatei wie Name, Größe, Änderungsdatum und Pfad werden angezeigt. OO Alternativ wählen Sie eine Musikdatei aus der Musikliste und drücken die Taste INFO, um die Informationen anzuzeigen. „„ Sicher entfernen Sie können das Gerät sicher vom Fernsehgerät entfernen NPKI Pop NPKI usermanual USB USB Sky Select Gerät Heaven When I Dream Wählen T Extras

Tools R Upper Folder R Ordner darüber Deutsch - 32 BN68-02331A-GER.indb 32 2009-10-21 10:14:34 Wiedergeben von Musik ❑❑ Wiedergeben einer Musikdatei

1. Wählen Sie mit den Tasten ◄ oder ► eine Musikdatei, die abgespielt werden

00:00:02 / 00:04:55 1/2 soll. When I Dream

2. Drücken Sie die Taste

(Play)/ENTERE. NN Dieses Menü zeigt nur Dateien mit der Dateinamenserweiterung MP3. Dateien mit anderer Dateinamenserweiterung werden nicht angezeigt, auch wenn sie auf dem gleichen USB-Gerät gespeichert wurden. (REW) oder (FF) sind bei der Wiedergabe funktionslos. NN Die ausgewählte Datei wird zusammen mit der Abspieldauer oben angezeigt. E Pause lr Zurück/Weiter T Extras R Zurück USB NN Um die Musiklautstärke anzupassen, drücken Sie auf der Fernbedienung die Lautstärketaste auf der Fernbedienung. Wenn Sie den Ton ausschalten möchten, drücken Sie die M MUTE -Taste auf NN der Fernbedienung.Die Abspieldauer einer Musikdatei wird möglicherweise als 00:00:00 angezeigt, wenn am Anfang der Datei keine Informationen über die Abspieldauer gefunden werden.

Geek In The Pink Heaven NN Regler für Musikwiedergabe ENTERE Beenden des Wiedergabemodus und Rückkehr zur Musikliste. Wiedergabe/Pause einer Musikdatei. Spielen Sie die Musikdatei ab. Hiermit wird die Musikdatei angehalten. T TOOLS Hiermit führen Sie verschiedene Funktionen aus den Musikmenüs aus. NN Symbol für Informationen zur Musik-Funktion Hiermit werden alle Musikdateien im Ordner (oder die markierte Datei) wiederholt abgespielt. Wiederholmodus ist aktiviert (Ein). Hiermit werden alle Musikdateien im Ordner (oder die markierte Datei) einmal abgespielt. Wiederholmodus ist deaktiviert (Aus). ❑❑ Abspielen ausgewählter Musikdateien

1. Wählen Sie die gewünschte Musikdatei mit den Tasten ◄ oder ► aus der Musikliste aus.

2. Drücken Sie die gelbe Taste. Wiederholen Sie den obigen Vorgang, um mehrere Filmdateien auszuwählen.

NN Links neben dem Namen der Musikdatei wird das Symbol c angezeigt. NN Um die Auswahl sämtlicher Dateien aufzuheben, drücken Sie die Taste TOOLS und wählen Sie dann Alle abwählen.

3. Drücken Sie die Taste

(Play)/ENTERE. NN Nur die gewählte Datei wird wiedergegeben. Extras ❑❑ Menü der Extras für die Musikwiedergabe Wiederholmodus Bildeinstellungen Bildeinstellungen Informationen Sicher entfernen „„ Wiederholmodus → Ein / Aus Sie können Musikdateien wiederholt abspielen. „„ Bildeinstellungen / Toneinstellungen Finden Sie auf Seite 34.

U Navig. š™ Einst. e Beenden „„ Informationen Die Informationen zur Musikdatei werden angezeigt. „„ Sicher entfernen Sie können das Gerät sicher vom Fernsehgerät entfernen. Deutsch - 33 BN68-02331A-GER.indb 33 2009-10-21 10:14:36 Bild-/Musikeinstellungen mit Media Play Während Sie mit Media Play eine Diashow abspielen oder Musik hören, können Sie das Bild und den Ton einstellen. ❑❑ Bildeinstellungen

1. Drücken Sie während einer Diashow oder beim Abspielen von Musik die Taste

2. Wählen Sie mit den Tasten ▲ oder ▼ die Option Bildoptionen aus.

3. Wählen Sie mit ◄ oder ► den Bildmodus (Dynamisch, Standard, Eco (Sparen)

oder Movie). NN Nach Auswahl von Dynamisch oder Eco können Sie Optimalkontrast und Schwarzton nicht mehr einstellen.

4. Navigieren Sie mit der Taste ▲ oder ▼ zum gewünschten Menüpunkt

(Kontrast, Helligkeit, Farbe, Optimalkontrast, Schwarzton oder Reset) NN Wählen Sie Reset, um die Bildeinstellungen zurückzusetzen. Bildeinstellungen Bildmodus

1. Drücken Sie während einer Diashow oder beim Abspielen von Musik die Taste

2. Wählen Sie mit den Tasten ▲ oder ▼ die Option Bild aus.

3. Wählen Sie mit den Tasten ◄ oder ► die Option Tonmodus aus.

(Standard, Music, Movie, Klare Stimme oder Sprache)

4. Navigieren Sie mit der Taste ▲ oder ▼ zum gewünschten Menüpunkt

(Balance, 100Hz, 300Hz, 1KHz, 3KHz, 10KHz (Bandbreitenanpassung) oder Reset) NN Wählen Sie Reset, um die Toneinstellungen zurückzusetzen.

5. Passen Sie mit der ◄ oder ►-Taste die Einstellungen an.

❑❑ Toneinstellungen Standard L Einst. E Eingabe R Zurück Toneinstellungen Ton-Modus

Benutzerd. L50 R50 100Hz

Reset U Navig. L Einst. E Eingabe R Zurück

5. Passen Sie mit der ◄ oder ►-Taste die Einstellungen an.

Verwenden des Menüs Einstellungen Bei den Einstellungen zeigen Sie die im Media Play-Menü vorgenommenen Benutzereinstellungen an.

Drücken Sie die MEDIA.P-Taste auf der Fernbedienung, um das Media Play-Menü anzuzeigen. Drücken Sie die Taste ◄ oder ►, um Setup auszuwählen, und drücken Sie dann die Taste ENTERE. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option aus. Wählen Sie mit den Tasten ◄ oder ► die gewünschte Option, und drücken Sie dann die Taste ENTERE. NN Um den Media Play-Modus zu beenden, drücken Sie auf der Fernbedienung die Taste MEDIA.P. „„ Wiederholmodus → Ein / Aus Hiermit können Sie Musikdateien wiederholt abspielen. Media Play USB : USB name 851.98MB/995.00MB Frei SETUP Photo USB Gerät Wiederholmodus Laufzeit Bildschirmsch. Informationen Sicher entfernen Music Setup e Beenden

Aus : 10 min „„ Laufzeit für Bildschirmschoner → 10 min / 20 min / 1 Stunde Wählen Sie die Wartezeit bis zum Aktivieren des Bildschirmschoners. USB „„ Informationen Device U Navig. lr Einst. R Zurück Hiermit zeigen Sie die Informationen zum angeschlossenen Gerät an. „„ Sicher entfernen Sie können das Gerät sicher vom Fernsehgerät entfernen Deutsch - 34 BN68-02331A-GER.indb 34 2009-10-21 10:14:37 Informationen zu Anynet+ Anschließen von Anynet+-Geräten Bei Anynet+ handelt es sich um eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte, die Anynet+ unterstützen, mit der Fernbedienung für Ihr Samsung- Fernsehgerätsteuern können. Das Anynet+-System unterstützt nur Anynet+-fähige Samsung-Geräte. Wenn Sie wissen möchten, ob Ihr Samsung-Gerät diese Funktion unterstützt, suchen Sie das Anynet+-Logo auf Ihrem Gerät. ❑❑ Anschließen an ein Fernsehgerät

Verbinden Sie einen der Anschlüsse HDMI IN (1, 2(DVI), 3 order 4) am Fernsehgerät mit dem HDMI OUT-Anschluss am entsprechenden Anynet+-Gerät. Verwenden Sie hierfür ein HDMI-Kabel. ❑❑ Anschluss an das Heimkinosystem

Verbinden Sie einen der Anschlüsse HDMI IN (1, 2(DVI), 3 order 4) am Fernsehgerät mit dem HDMI OUT-Anschluss am entsprechenden Anynet+-Gerät. Verwenden Sie hierfür ein HDMI-Kabel. Verbinden Sie den HDMI IN-Anschluss des Heimkinosystems mit dem HDMI OUTAnschluss des entsprechenden Anynet+-Geräts. Verwenden Sie hierfür ein HDMI-Kabel. NN Verbinden Sie den (optischen) digitalen Audioausgang am Fernsehgerät und den digitalen Audioeingang des Heimkinosystems ausschließlich mit Hilfe des Glasfaserkabels. NN Bei obiger Vorgehensweise überträgt der optische Anschluss nur 2-Kanalaudio. Die Tonausgabe erfolgt also nur über den linken

und rechten Frontlautsprecher sowie den Subwoofer des Heimkinosystems. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den digitalen (optischen) Audioausgang des DVD-Players oder der Kabel-/Sat-Box (also Anynet-Gerät 1 oder 2) direkt an einen Verstärker oder ein Heimkinosystem und nicht an das Fernsehgerät anschließen. Schließen Sie nur ein Heimkinosystem an. Sie können Anynet+-Geräte mithilfe eines HDMI 1.3-Kabels verbinden. Einige HDMIKabel unterstützen möglicherweise keine Anynet+-Funktionen. Anynet+ arbeitet, wenn das AV-Gerät, das Anynet+ unterstützt, im Standby-Modus oder angeschaltet ist. Anynet+ unterstützt maximal 12 AV-Geräte. Beachten Sie, dass Sie maximal 3 Geräte des gleichen Typs anschließen können. Anynet + unterstützt maximal 3 Geräte gleichzeitig. Deutsch - 35 BN68-02331A-GER.indb 35 2009-10-21 10:14:39 Einrichten von Anynet+ TT Drücken Sie die Taste TOOLS, um das Menü. Extras anzuzeigen. Sie können das Anynet+ -Menü auch durch Auswahl von Extras → Anynet+(HDMI-CEC) auswählen. Anwendung ❑❑ Einrichten von Anynet+(HDMI-CEC) Media Play (USB) Anynet+ (HDMI-CEC)

„„ Anynet+(HDMI-CEC) → Aus / Ein amit Sie die Funktionen von Anynet+ nutzen können, muss Anynet+(HDMI-CEC) aktiviert (Ein) sein. NN Wenn die Funktion Anynet+(HDMI-CEC) deaktiviert wird, sind auch alle Vorgänge in Verbindung mit Anynet+ deaktiviert. Setup „„ Autom. Ausschalten → Nein / Ja Anynet+ (HDMI-CEC) : ON Automatisches Abschalten von Anynet+ Geraten durch Abschalten des Fernsehgerats. Nein Autom. Ausschalten : Yes NN Automatisches Abschalten von Anynet+-Geräten durch Abschalten des FernsehgerätsDamit Sie Anynet+ verwenden können, muss die Geräteauswahl der Fernbedienung auf TV eingestellt sein. U Navig. E Eingabe R Zurück NN Wenn Sie Autom. Ausschalten aktivieren (auf Ja setzen), werden auch die angeschlossenen externen Geräte ausgeschaltet, wenn Sie das Fernsehgerät ausschalten. Wenn das externe Gerät jedoch gerade aufnimmt, wird es möglicherweise abgeschaltet oder auch nicht. Wechseln zwischen Anynet+-Geräten

Drücken Sie die Taste TOOLS. Drücken Sie die Taste ENTERE, um Anynet+(HDMI-CEC) auszuwählen. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Geräteliste, und drücken Sie dann die Taste ENTERE. Fernsehen NN Nun werden die an das Fernsehgerät angeschlossenen Anynet+-Geräte aufgelistet. DVDR MENU Wenn Sie das gewünschte Gerät nicht finden, drücken Sie die rote Taste, um nach Geräten zu suchen. NN Nur wenn Sie Anynet+(HDMI-CEC) im Menü Setup aktivieren *Ein, wird das Menü Geräteliste angezeigt.

Geräteliste Aufnahme : DVDR DVDR INFO Empfänger : Ein Einstellungen U Navig. E Eingabe R Zurück Wählen Sie ein bestimmtes Gerät durch Drücken der Tasten ▲ oder ▼, und drücken Sie dann die Taste ENTERE. Das System wechselt zum ausgewählten Gerät. NN Das Umschalten zu den ausgewählten Geräten kann bis zu 2 Minuten dauern. Sie können diesen Vorgang während des Umschaltens nicht abbrechen. NN Die zum Suchen nach Geräten erforderliche Zeit hängt von der Anzahl der angeschlossenen Geräte ab. NN Wenn Sie mit der Taste SOURCE eine externe Signalquelle eingestellt haben, können Sie die Anynet+-Funktion nicht verwenden. Achten Sie darauf, immer nur mit der Geräteliste zu einem Anynet+-Gerät zu wechseln. ❑❑ Anynet+-Menü Der Inhalt des Anynet+-Menüs hängt vom Typ und Status der an das Fernsehgerät angeschlossenen Anynet+-Geräte ab. Anynet+-Menü Beschreibung Fernsehen Wechsel vom Anynet+-Modus zum Fernsehmodus. Geräteliste Anzeige der Anynet+-Geräteliste. (Geräte_Name)-Menü Hiermit öffnen Sie die Menüs der angeschlossenen Geräte. Wenn z. B. ein DVD-Recorder angeschlossen ist, wird das DVD-Menü des DVD-Recorders angezeigt. (Geräte_Name).INFO Zeigt das Wiedergabemenü des angeschlossenen Geräts an. Wenn z. B. ein DVD-Recorder angeschlossen ist, wird das Wiedergabemenü des DVD-Recorders angezeigt. Aufnahme (*Aufnahmegerät) Startet ein Aufnahme. (Diese Menüption funktioniert nur bei aufnahmefähigen Geräten.) (*Rekorder) Reserve Recording (Aufnahme vormerken) Hiermit können Sie eine Aufnahme mit dem Rekorder vormerken. (Diese Funktion ist nur für Geräte mit Vormerkfunktion für Aufnahmen verfügbar.) Aufnahme anhalten : (*Aufnahmegerät) Beenden der Aufnahme. Receiver Die Tonausgabe erfolgt über den Receiver. Fortsetzung... Deutsch - 36 BN68-02331A-GER.indb 36 2009-10-21 10:14:39 ❑❑ Im Anynet+-Modus verfügbare Tasten der TV-Fernbedienung Gerätetyp Betriebsstatus Verfügbare Tasten Anynet+-Gerät Nach dem Wechseln zum Gerät wird das Menü des entsprechenden Geräts auf dem Bildschirm angezeigt. Zifferntasten ▲/▼/◄/►/ENTERE-Tasten Farbtasten / EXIT-Taste Nach dem Wechseln zum Gerät beim Abspielen einer Datei (Rückwärts suchen) / (Vorwärts suchen) (Wiedergabe) / (Pause) Gerät mit eingebautem Nach dem Wechseln zum Gerät beim Tuner Fernsehen

(Stopp) / -Taste NN Die Anynet+-Funktion ist nur nutzbar, wenn auf der Fernbedienung das Fernsehgerät als Empfänger eingestellt ist. NN Die -Taste ist nur im Aufnahmestatus belegt. NN Sie können Anynet+-Geräte nicht mit den Tasten an Ihrem Fernsehgerät bedienen. Sie können Anynet+-Geräte nur mit der TVNN

Fernbedienung steuern. Die TV-Fernbedienung funktioniert unter bestimmten Umständen nicht. Wählen Sie in diesem Fall erneut das Anynet+-Gerät. Die Anynet+-Funktionen sind für Geräte anderer Hersteller nicht verfügbar. Die -Vorgänge können sich je nach Gerät unterscheiden. Bei Anschluss von mehr als einem Aufnahmegerät werden sie als (*Aufnahmegerät) angezeigt, bei Anschluss eines einzigen Aufnahmegeräts erfolgt die Anzeige als (*Geräte_Name). Aufnahme Sie können Fernsehprogramme mit einem Samsung-Recorder aufnehmen.

Drücken Sie die Taste TOOLS. Drücken Sie die Taste ENTERE, um Anynet+(HDMI-CEC) auszuwählen. Wählen Sie durch Drücken der Tasten ▲ oder ▼ Aufnehmen, und drücken Sie dann die Taste ENTERE. Die Aufnahme beginnt. NN Bei mehr als einem Aufnahmegerät Fernsehen Geräteliste Aufnahme : DVDR DVDR MENU DVDR INFO Empfänger : Ein Einstellungen Wählen Sie durch Drücken der Tasten ▲ oder ▼ Aufnehmen, und drücken Sie dann die Taste ENTERE. Die Aufnahme beginnt. U Navig. L Einst. R Zurück NN Wenn das Aufnahmegerät nicht angezeigt wird wählen Sie Geräteliste und drücken Sie die rote Taste, um nach Geräten zu suchen. NN Durch Drücken von wird die laufende Sendung aufgenommen. Wenn Sie Bilder aus einer anderen Signalquelle anzeigen, wird das Videosignal aus dieser Quelle aufgenommen. NN Überprüfen Sie vor der Aufnahme, ob der Antennenstecker ordnungsgemäß am Aufnahmegerät angeschlossen ist. Informationen zur richtigen Antennenverbindung mit dem Aufnahmegerät finden Sie im Benutzerhandbuch des Aufnahmegeräts. Deutsch - 37 BN68-02331A-GER.indb 37 2009-10-21 10:14:40 Tonwiedergabe mit einem Receiver Sie können die Tonwiedergabe über einen Receiver anstelle des TV-Lautsprechers laufen lassen.

1. Drücken Sie die Taste TOOLS. Drücken Sie die Taste ENTERE, um Anynet+

(HDMI-CEC) auszuwählen.

2. Wählen Sie mit den Tasten ▲ oder ▼ die Option Receiver. Drücken Sie die Taste

◄ oder ►, um Ein oder Aus zu wählen. NN Wenn Ihr Receiver nur Audiosignale unterstützt, wird er in der Geräteliste möglicherweise nicht angezeigt. NN Der Receiver kann eingesetzt werden, wenn Sie den optischen Eingang des Receivers

Fernsehen Geräteliste Aufnahme : DVDR DVDR MENU DVDR INFO Empfänger Einstellungen

L Einst. R Zurück mit dem optischen Ausgang des Fernsehgeräts verbunden haben. Wenn der Receiver (Heimkinosystem) angeschaltet ist, können Sie den Ton so hören, wie er vom optischen Ausgang der Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal anzeigt, überträgt das Fernsehgerät 5.1-Kanalton an den Receiver des Heimkinosystems. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispielsweise einen DVD-Player handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver des Heimkinosystems nur 2-Kanalton wiedergeben. Bei Verwendung von Media Play wird der Ton über den Receiver möglicherweise nicht korrekt ausgegeben. Bei Betrieb über den Empfänger bestehen Einschränkungen hinsichtlich der PIP-Funktion und der Menüs für die Audfiofunktionen (MTS, bevorzugte Sprache). Wenn es zu einer Unterbrechnung der Stromversorgung des Fernsehgeräts kommt, wenn der Empfänger angeschaltet (Ein) ist (z. B. durch Herausziehen des Netzkabels oder einen Stromausfall), ist möglicherweise Lautsprecher auswählen auf Ext. Lautsprecher gesetzt, wenn Sie das Fernsehgerät wieder anschalten. (siehe Seite 22) Fehlerbehebung für Anynet+ Symptom Anynet+ funktioniert nicht. Ich möchte Anynet+ starten. Ich möchte Anynet+ beenden. Die Meldung “Connecting to Anynet+-Gerät (Verbinden mit Anynet+-Gerät) wird angezeigt. Keine Wiedergabe mit dem Anynet+- Gerät. Das angeschlossene Gerät wird nicht angezeigt. Das Fernsehprogramm kann nicht aufgezeichnet werden. Die Ausgabe des Fernsehtons erfolgt über den Receiver. Lösung

• • Überprüfen Sie, ob das Gerät Anynet+-tauglich ist. Das Anynet+-System unterstützt nur Anynet+-fähige Geräte.
• • Schließen Sie nur einen Receiver (Heimkinosystem) an.
• • Prüfen Sie, ob das Netzkabel des Anynet+-Geräts richtig angeschlossen ist.
• • Prüfen Sie die Video/Audio/HDMI 1.3-Kabelverbindungen des Anynet+-Geräts.
• • Prüfen Sie, ob Anynet+ (HDMI-CEC) im Setupmenü von Anynet+ aktiviert ist Ein.
• • Überprüfen Sie, ob die Fernbedienung im TV-Modus arbeitet.
• • Prüfen Sie, ob es sich um eine ausschließlich für Anynet+ geeignete Fernbedienung handelt.
• • Anynet+ funktioniert unter bestimmten Umständen nicht. (Kanalsuche, Bedienung von Media Play, Plug&Play usw.)
• • Stellen Sie nach dem Anschließen oder Entfernen des HDMI 1.3-Kabels sicher, dass die Geräte wieder gesucht werden, oder schalten Sie das TV-Gerät aus und wieder ein.
• • Überprüfen Sie, ob die Anynet+-Funktion des Anynet+ -Geräts eingeschaltet ist.
• • Prüfen Sie, ob das Anynet+-Gerät ordnungsgemäß an das Fernsehgerät angeschlossen ist, und kontrollieren Sie zudem, ob Anynet+ (HDMICEC) im Setupmenü von Anynet+ aktiviert (Ein) ist.
• • Drücken Sie die TV-Taste auf der TV-Fernbedienung, um zu TV zu wechseln. Drücken Sie dann die TOOLS-Taste, um das Anynet+ -Menü anzuzeigen und die gewünschte Menüoption auszuwählen.
• • Wählen Sie im Anynet+-Menü die Option Fernsehen.
• • Drücken Sie die Taste SOURCE auf der TV-Fernbedienung, und wählen Sie ein Gerät, bei dem es sich nicht um ein Anynet+ handelt. (Beachten Sie, dass die Kanaltaste nur funktioniert, wenn kein in den Tuner integriertes Anynet+-Gerät angeschlossen ist.)
• • Sie können die Fernbedienung nicht verwenden, während Sie Anynet+ konfigurieren oder in einen anderen Anzeigemodus wechseln.
• • Verwenden Sie die Fernbedienung, wenn das Konfigurieren von Anynet+ oder das Ändern des Anzeigemodus abgeschlossen ist.
• • Die Wiedergabefunktion kann nicht verwendet werden, wenn der Plug & Play-Vorgang läuft. Prüfen Sie, ob das Gerät die Anynet+-Funktionen unterstützt. Prüfen Sie, ob das HDMI 1.3-Kabel ordnungsgemäß angeschlossen wurde. Prüfen Sie, ob Anynet+(HDMI-CEC) im Setupmenü von Anynet+ aktiviert (Ein) wurde. Suchen Sie noch mal nach Anynet+-Geräten. Sie können Anynet+-Geräte nur mithilfe eines HDMI 1.3-Kabels verbinden. Einige HDMI-Kabel unterstützen möglicherweise keine Anynet+ -Funktionen.
• • Wenn es durch eine Störung (z. B. Trennen des HDMI-Kabels, des Netzkabels oder Stromausfall) zu einer Beendigung kommt, wiederholen Sie die Gerätesuche.
• • Prüfen Sie, ob der Antennenstecker des Aufnahmegeräts ordnungsgemäß angeschlossen ist.

• • Schließen Sie das Glasfaserkabel an das Fernsehgerät und den Receiver an. Deutsch - 38 BN68-02331A-GER.indb 38 2009-10-21 10:14:41 Empfehlungen für den Betrieb Videotextfunktion Die meisten Fernsehsender bieten über Videotext Informationen an. Auf der Videotext- Indexseite finden Sie Verwendungshinweise zum Videotext. Darüber hinaus können Sie über die Tasten der Fernbedienung nach Bedarf verschiedene Optionen einstellen. NN Für die korrekte Anzeige von Videotextinformationen muss der Senderempfang einwandfrei sein. Andernfalls können Informationen unvollständig sein oder einige Seiten nicht angezeigt werden. 1 : (exit) Videotextanzeige beenden. 2 6 (index) Drücken Sie diese Taste, um die Videotext-Indexseite (Inhaltsverzeichnis) anzuzeigen. 3 5 (reveal) Drücken Sie diese Taste, um verborgenen Text anzuzeigen (z. B. Antworten bei Quizsendungen). Drücken Sie die Taste erneut, um den Videotext auszublenden.

4 4 (size) Drücken Sie diese Taste, um Videotext in doppelt so großen Buchstaben in der oberen Hälfte des Bildschirms anzuzeigen. Drücken Sie die Taste erneut, um den Text in der unteren Hälfte des Bildschirms anzuzeigen. Zum Ausblenden des Videotextes drücken Sie die Taste erneut.

5 8 (store) Drücken Sie diese Taste, um Videotextseiten zu speichern. 6 / (teletext on/mix) Drücken Sie diese Taste, um den Videotextmodus zu aktivieren, nachdem Sie einen Sender ausgewählt haben, der Videotext anbietet. Drücken Sie die Taste zweimal, um die Videotextinformationen gleichzeitig mit der aktuellen Sendung auf dem Bildschirm einzublenden.

7 1 (sub-page) Drücken Sie diese Taste, um eine verfügbare untergeordnete Seite anzuzeigen. 8 2 (page up) Drücken Sie diese Taste, um die nächste Videotextseite anzuzeigen. 9 3 (page down) Drücken Sie diese Taste, um die vorherige Videotextseite anzuzeigen.

0 0 (mode) Drücken Sie diese Taste, um den Videotextmodus auszuwählen (LISTE/FLOF) Wenn Sie diese Taste im Modus LIST (Liste) drücken, wird in den Listenspeichermodus umgeschaltet. Im Listenspeichermodus können Sie mit der Taste 8(store) Videotextseiten in einer Liste speichern. ! 9 (hold) Drücken Sie diese Taste, um bei einer angezeigten Seite, die mit weiteren, untergeordnete Seiten verknüpft ist, das automatische Umblättern zu verhindern. Drücken Sie zum Fortfahren die Taste erneut. @ 7 (cancel) Drücken Sie diese Taste, um beim Suchen nach einer Seite die Sendung anzuzeigen. # Farbtasten (rot/grün/gelb/blau) Wenn der Sender das FASTEXT-System verwendet, sind die verschiedenen Themen auf den Videotextseiten farbig gekennzeichnet und können mit den Farbtasten auf der Fernbedienung angewählt werden. Drücken Sie die Farbtaste, die dem Thema entspricht, das Sie anzeigen möchten. Die Seite wird mit anderen farbig markierten Informationen angezeigt, die auf dieselbe Art ausgewählt werden können. Drücken Sie die entsprechende Farbtaste, um die vorherige oder nächste Seite anzuzeigen. NN Sie können die Videotextseiten durch Drücken der Zifferntasten auf der Fernbedienung wechseln. Fortsetzung... Deutsch - 39 BN68-02331A-GER.indb 39 2009-10-21 10:14:42 Die Videotextseiten sind in sechs Kategorien unterteilt : Abschnitt Inhalt

Gewählte Seitennummer.

Aktuelle Seitenzahl oder Suchhinweise.

Statusinformationen FASTEXT-Informationen. NN Videotextinformationen sind oft auf mehrere, aufeinander folgende Seiten verteilt, die wie folgt aufgerufen werden können : -- Eingabe der Seitennummer -- Auswahl eines Titels in einer Liste -- Auswahl einer farbigen Überschrift (FASTEXT-System) OO Drücken Sie die Taste TV, um Videotext zu beenden. Spezifikation (VESA) der Wandhalterung Montieren Sie die Wandhalterung an einer soliden Wand, die senkrecht zum Boden steht. Bei Installation auf anderen Trägermaterialien wenden Sie sich bitte an Ihren Fachhändler. Bei Montage an einer Decke oder schrägen Wand kann es herunterfallen und zu Verletzungen kommen. Produktfamilie LCD-TV PDP-TV Zoll VESASpezifikation (A * B) 19" ~22" 100 * 100 23"~29" 200 * 100 30"~40" 200 * 200 46"~55" 400 * 400 57"~70" 800 * 400 80" ~ 1400 * 800 42"~ 50" 400 * 400 58"~ 63" 600 * 400 70" ~ 800 * 400 80" ~ 1400 * 800 Standard Schraube Menge

NN Die von uns empfohlenen Standardabmessungen der Wandhalterung finden Sie in der obigen Tabelle. NN Beim Kauf unserer Wandhalterung erhalten Sie ein detailliertes Installationshandbuch sowie alle für die Montage erforderlichen Teile. NN Verwenden Sie keine Schrauben, die länger sind als hier angegeben, da damit innen liegende Bauteile des Fernsehers beschädigt werden können. NN Bei Wandhalterungen, die nicht der VESA-Standardspezifikation für Schrauben entsprechen, kann die Länge der Schrauben je nach Spezifikation unterschiedlich sein. NN Verwenden Sie keine Schrauben, die nicht der VESA-Standardspezifikation für Schrauben entsprechen. Ziehen Sie die Schrauben nicht zu fest an, weil Sie so das Produkt beschädigen könnten oder das Produkt dadurch herunterfallen könnte, was zu Verletzungen führen kann. NN Samsung haftet nicht bei derartigen Unfällen.Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht dem VESAStandard entspricht oder nicht spezifiziert ist, oder wenn der Verbraucher die Installationsanleitung für das Produkt nicht befolgt. NN Unsere 57- und 63-Zoll-Modelle entsprechen nicht der VESA-Spezifikation. Verwenden Sie für dieses Modell deshalb unseren speziellen Wandmontagesatz. NN Bei der Montage dieses Fernsehgeräts dürfen Sie eine Neigung von 15 Grad nicht überschreiten. Installieren Sie die Wandhalterung nicht bei angeschaltetem Fernsehgerät. Sie könnten dabei einen Stromschlag erhalten und sich verletzen. Deutsch - 40 BN68-02331A-GER.indb 40 2009-10-21 10:14:43 Vorbereitung für die Befestigung der Wandhalterung an der Wand Fall A : Installieren der SAMSUNG-Wandhalterung Fall B : Installieren der Wandhalterung eines anderen Anbieters

Befestigen Sie die Wandhalterung mit einem Anzugsmoment von maximal 15kgf·cm. Denken Sie daran, dass Bauteile bei einem höheren Anzugsmoment beschädigt werden können.

Zum Zubehörsatz gehört ein Haltering [②] zum Befestigen der Wandhalterungen von Drittanbietern am Samsung-Fernseher. (Fall B) NN Drehen Sie die Schrauben bis zum Anschlag in die Bohrung [①], wenn Sie die Wandhalterung an der Wand Anbringen.

Befestigen des Fernsehgeräts an der Wand Das Fernsehgerät kann hinfallen, wenn Sie daran ziehen, es schieben oder darauf klettern. Stellen Sie insbesondere sicher, dass sich keine Kinder an das Gerät hängen oder es aus dem Gleichgewicht bringen. Anderenfalls könnte das Gerät umkippen und schwere Verletzungen oder den Tod verursachen. Beachten Sie alle Anweisungen der beigefügten Sicherheitshinweise. Noch mehr Stabilität erreichen Sie, wenn Sie den Kippschutz installieren. Gehen Sie hierzu folgendermaßen vor.

wand wand ❑❑ So verhindern Sie, dass das Fernsehgerät umkippt

Stecken Sie die Schrauben durch die Halterungen und befestigen Sie sie fest an der Wand. Vergewissern Sie sich, dass die Schrauben gut halten. NN Je nach Ausführung der Wand benötigen Sie zum Befestigen weiteres Material, wie z. B. einen Dübel. NN Da die benötigten Halterungen, Schrauben und das Band nicht zum Lieferumfang gehören, müssen Sie diese Teile gesondert erwerben.

Entfernen Sie die Schrauben in der Mitte auf der Rückseite des Fernsehgeräts. Setzen Sie diese Schrauben in die Halterungen ein und befestigen Sie die Schrauben dann wieder am Fernsehgerät. NN Die Schrauben werden möglicherweise nicht zusammen mit dem Gerät geliefert.

Verbinden Sie die Halterungen an der Wand und die Halterung am Fernsehgerät mit einem festen Band miteinander und ziehen Sie das Band dann fest. NN Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es nicht nach hinten kippen kann. NN Es ist noch sicherer, wenn die Halterungen an der Wand niedriger als die Halterungen am Fernsehgerät sind. NN Lösen Sie das Band, ehe Sie den Fernsehapparat bewegen.

Kontrollieren Sie, ob alle Anschlüsse weiterhin fest verbunden sind. Prüfen Sie regelmäßig die Verbindungen auf Zeichen von Ermüdung oder Versagen. Bei Zweifeln hinsichtlich der Sicherheit Ihrer Halterung wenden Sie sich an einen professionellen Installationsbetrieb. Deutsch - 41 BN68-02331A-GER.indb 41 2009-10-21 10:14:44 Absichern des Einbaubereichs Halten Sie die erforderlichen Abstände zwischen dem Gerät und anderen Objekten (z.B. Wänden) ein, um ausreichende Lüftung sicherzustellen. Wenn Sie dies nicht tun, besteht die Gefahr, dass aufgrund eines Anstiegs der Temperatur im Innern des Geräts ein Brand ausbricht oder andere Probleme mit dem Gerät auftreten. Stellen Sie das Gerät so auf, dass die in der Abbildung gezeigten Mindestabstände eingehalten werden. NN Verwenden Sie nur Teile von Samsung Electronics, wenn Sie einen Standfuß oder eine Wandhalterung einsetzen. -- Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungen kommen, weil das Gerät herunterfällt. -- Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu einem Brand kommen, weil die Innentemperatur aufgrund schlechter Belüftung des Geräts ansteigt. NN Das Aussehen kann sich je nach Gerät unterscheiden. „„ Aufstellen des Geräts mit dem Standfuß 10 cm 10 cm 10 cm „„ Installieren des Geräts mit einer Wandhalterung 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Montieren des Standfußes (modellabhängig) Verwenden Sie die 4 mitgelieferten Schrauben, um den Monitor fest mit der Bodenplatte zu verschrauben. Achtung Befestigen Sie den Standfuß sicher am Fernseher, ehe Sie ihn bewegen, denn das Gerät könnte herunterfallen und Verletzungen verursachen. NN Der Fernseher sollte von mindestens zwei Personen getragen werden. Um Beschädigungen zu vermeiden, legen Sie den Fernseher nie auf den Fußboden. Der Fernseher muss sich immer in aufrechter Position befinden. NN Form und Farbe des Geräts können sich je nach Modell unterscheiden. Bei Wandinstallation Ihres Fernsehgeräts schließen Sie die Abdeckung (1) am Verbindungsteil des Standfußes mithilfe der zwei Verblendschrauben. Verlegen der Kabel Verstecken Sie die Kabel im Kabelschlauch, damit Sie durch den transparenten Standfuß hindurch nicht zu sehen sind. Deutsch - 42 BN68-02331A-GER.indb 42 2009-10-21 10:14:50 Fehlerbehebung Bei Fragen zum Fernsehen schauen Sie zuerst in dieser Liste nach. Wenn keiner dieser Tipps zur Fehlerbehebung weiterhilft, öffnen Sie die Website 'www.samsung.com' und klicken Sie dort auf "Support" oder wenden Sie sich an das in der Liste auf der letzten Seite angegebene Callcenter. NN Als erste denkbare Lösung kommt ein Firmware-Upgrade in Frage. Problem Mögliche Lösung Bildqualität Führen Sie zu allererst den Picture Test durch, um zu bestätigen, dass Ihr Fernsehgerät das Testbild korrekt anzeigt.

• Wechseln Sie zum Menü → Unterstützung → Eigendiagnose → Bildtest Wenn das Testbild richtig angezeigt wird, kann das schlechte Bild durch die Signalquelle oder das Signal verursacht sein. Das Fernsehbild sieht nicht so gut wie im Geschäft aus.

• • Wenn Sie einen analogen Kabel-/Satellitenreceiver verwenden, rüsten Sie diesen digital auf. Verwenden Sie HDMI- oder Komponentenkabel, um Bildqualität in HD zu ermöglichen.
• • Kabel-/Satellitenanschluss: Probieren Sie HD-Sender (High Definition) aus der Kanalliste.
• • Antennenanschluss Probieren Sie HD-Sender, nachdem Sie die Autoprogrammierung durchgeführt haben. NN Viele HD-Kanäle senden aufbereitete SD-Inhalte (Standardauflösung).
• • Stellen Sie den Kabel-/Satellitenreceiver auf eine Bildauflösung von 1080i oder 720p ein. Das Bild ist verzerrt: Große und kleine Blöcke, Punkte, Pixelfehler.

• • Durch die Kompression der Videoinhaltse kann es zu Bildverzerrungen kommen, insbesondere bei schnellen Bildern wie bei Sportsendungen und Actionfilmen.
• • Ein niedriger Signalpegel oder schlechte Qualität kann Bildverzerrungen verursachen. Das ist kein Problem des Fernsehgeräts. Falsche oder fehlende Farbe bei Komponentenanschluss.

• • Vergewissern Sie sich, ob die Komponentenkabel mit den richtigen Anschlüssen verbunden sind. Falsche oder lose Kontakte können Farbprobleme verursachen oder dazu führen, dass auf dem Bildschirm gar kein Bild angezeigt wird. Schlechte Farbwiedergabe oder Helligkeit.

• • Stellen Sie die Bildoptionen im Fernsehmen[ ein (Picture Mode (Bildmodus), Farbe, Helligkeit, Schärfe).
• • Stellen Sie die Option Energiesparen-Option im Menü Einstellungen ein.
• • Versuchen Sie, die Grundstellung für das Bild wieder herzustellen, damit die Standardbildeinstellungen verwendet werden. (Wechseln Sie zu Menü → Bild → Bild zurücksetzen) Gepunktete Linie am Bildschirmrand.

• • Wenn die Bildgröße auf Bildanpassung eingestellt ist, ändern Sie dies in 16:9.
• • Ändern Sie die Auflösung für den Kabel-/Satellitenreceiver. Das Bild ist nur beim AV-Eingang (Composite) schwarzweiß.

• • Schließen Sie das Videokabel (Gelb) an die grüne Buchse von Komponenteneingang 1 des Fernsehgeräts an. Beim Kanalwechsel friert das Bild ein bzw. ist verzerrt, oder die Bildanzeige erfolgt verzögert.

• • Bei Anschluss an einen Kabelreceiver versuchen Sie, den Kabelreceiver zurückzusetzen. (Schließen Sie das Netzkabel wieder an und warten Sie, bis der Kabelreceiver neu startet. Dies kann bis zu 20 Minuten dauern)
• • Stellen Sie die Bildauflösung des Kabelreceivers auf 1080i oder 720p ein. Tonqualität Führen Sie zu allererst den Audiotest durch, um zu bestätigen, dass Ihr Fernsehgerät den Ton korrekt ausgibt.
• Wechseln Sie zum Menü → Unterstützung → Eigendiagnose → Audiotest Wenn der Ton OK ausgegeben wird, kann das Tonproblem möglicherweise durch die Signalquelle oder das Signal verursacht sein. Kein Ton oder Ton zu leise bei maximaler Lautstärke.

• • Überprüfen Sie die Lautstärke des an Ihren Fernseher angeschlossenen Geräts (Kabel/ Satellitenreceiver, DVD-, Blu-ray-Player usw.). Stellen Sie dann die Lautstärke des Fernsehgeräts entsprechend ein. Bild ist gut, aber kein Ton.

• • Stellen Sie die Option Lautsprecher auswählen im Audio-Menü auf TV-Lautsprecher ein.
• • Vergewissern Sie sich, dass die Audiokabel vom externen Gerät an die richtigen Audioeingänge am Fernsehgerät angeschlossen sind.
• • Überprüfen Sie, welcher Tonausgang am angeschlossenen Gerät eingestellt ist. Z. B.: S ie müssen die Audioeinstellung Ihres Kabelreceivers möglicherweise in HDMI ändern, wenn HDMI an Ihr Fernsehgerät angeschlossen ist.
• • Wenn Sie ein DVI/HDMI-Kabel verwenden, ist ein separates Audiokabel erforderlich.
• • Deaktivieren Sie die SRS-Funktion, wenn Sie die Lautstärke auf mehr als 30 einstellen.
• • Ziehen Sie den Stecker aus der Kopfhörerbuchse (sofern an Ihrem Fernseher vorhanden). Rauschen vom Lautsprecher.

• • Überprüfen Sie die Kabelverbindungen. Vergewissern Sie sich, dass kein Videokabel an einen Audioeingang angeschlossen ist.
• • Überprüfen Sie die Signalstärke des Antennen-/Kabelanschlusses. Ein schwaches Signal kann Verzerrungen verursachen. Fortsetzung... Deutsch - 43 BN68-02331A-GER.indb 43 2009-10-21 10:14:51 Problem Mögliche Lösung Kein Bild, kein Video Der Fernseher kann nicht eingeschaltet werden.

• • Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist.
• • Vergewissern Sie sich, dass die Netzsteckdose Strom liefert.
• • Drücken Sie die Netztaste am Fernsehgerät, um zu prüfen, ob die Fernbedienung richtig funktioniert. Wenn das Fernsehgerät eingeschaltet wird, kann dies von der Fernbedienung verursacht sein. Um das Problem mit der Fernbedienung zu beheben, lesen Sie den Abschnitt 'Die Fernbedienung funktioniert nicht' weiter unten. Das Fernsehgerät schaltet sich automatisch aus.

• • Prüfen Sie im Menü Setup, ob der Sleep Timer eingeschaltet (Ein) ist.
• • Wenn das Fernsehgerät an Ihren PC angeschlossen ist, überprüfen die Energiespareinstellungen Ihres PCs.
• • Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist.
• • Wenn bei Antennen-/Kabelanschluss länger als 10 bis 15 Minuten kein Signal empfangen wurde, wird das Fernsehgerät automatisch ausgeschaltet. Kein Bild/Video.

• • Überprüfen Sie die Kabelverbindungen. (Unterbrechen Sie kurzzeitig alle Kabelverbindungen zwischen dem Fernsehgerät und den externen Geräten)
• • Stellen Sie den Videoausgang Ihres externen Geräts (Kabel-/Satellitenreceiver, DVD-/ Blu-ray-Player) so ein, dass er zur Verbindung mit dem Fernsehgerät passt. Zum Beispiel: Ausgang des externen Geräts: HDMI, also Fernseheingang: HDMI.
• • Stellen Sie sicher, dass das angeschlossene Gerät angeschaltet ist.
• • Vergewissern Sie sich, dass die richtige Signalquelle für den Fernseher eingestellt ist. Drücken Sie dazu die Taste SOURCE auf der Fernbedienung.
• • Schießen Sie das Netzkabel an, um das angeschlossene Gerät neu zu starten. HF-Anschluss (Terrestrisch/Kabel) Es werden nicht alle Kanäle empfangen.

• • Vergewissern Sie sich, dass das Antennenkabel korrekt angeschlossen ist.
• • Probieren Sie es mit Plug & Play um die verfügbaren Kanäle zur Kanalliste hinzuzufügen. Wechseln Sie zu Menü → Einstellungen → Plug & Play und warten Sie, bis alle verfügbaren Kanäle gespeichert sind.
• • Prüfen Sie, ob die Antenne korrekt angeordnet ist. Das Bild ist verzerrt: Große und kleine Blöcke, Punkte, Pixelfehler.

• • Durch die Kompression der Videoinhalts kann es zu Bildverzerrungen kommen, insbesondere bei schnellen Bildern wie bei Sportsendungen und Actionfilmen.
• • Ein schwaches Signal kann Verzerrungen verursachen. Das ist kein Problem des Fernsehgeräts. PC-Verbindung Meldung "Nicht unterstützter Modus"

• • Stellen Sie die Ausgangsauflösung und Frequenz Ihres PCs so ein, dass sie zu den vom Fernsehgerät unterstützten Auflösungen passen. Der PC wird immer in der Liste der Signalquellen angezeigt, auch wenn keiner angeschlossen ist.

• • Das ist normal. Der PC wird immer in der Liste der Signalquellen angezeigt, auch wenn keiner angeschlossen ist. Video ist bei HDMI-Anschluss in Ordnung, aber es gibt keinen Ton.

• • Prüfen Sie die Einstellungen des Audioausgangs für Ihren PC. Weitere Das Bild wird nicht als Vollbild ausgegeben. Die Fernbedienung funktioniert nicht.

• • Bei HD-Kanälen werden auf beiden Seiten schwarze Balken angezeigt, wenn Sie aufbereitete SD-Inhalte (4:3) wiedergeben.
• • Bei Filmen mit einem anderen Seitenverhältnis als am Fernsehgerät eingestellt werden oben und unten schwarze Balken angezeigt.
• • Stellen Sie die Bildgröße an Ihrem externen Gerät oder am Fernseher auf Vollbild ein.
• • Ersetzen Sie die Batterien der Fernbedienung (richtige Polung beachten).
• • Reinigen Sie das Sendefenster oben auf der Fernbedienung.
• • Zeigen Sie mit der Fernbedienung aus 1,5 bis 2 m Enternung direkt auf das Fernsehgerät. Deutsch - 44 BN68-02331A-GER.indb 44 Fortsetzung... 2009-10-21 10:14:51 Problem Mögliche Lösung Der Plasmafernseher erzeugt ein brummendes Geräusch

• • Plasmafernseher erzeugen meistens einen leichten Brummton. Dies ist normal. Das wird von den elektrischen Ladungen verursacht, mit denen die Bilder auf dem Fernsehschirm erzeugt werden.
• • Wenn der Brummton zu laut wird, haben Sie möglicherweise die Helligkeit des Fernsehgeräts zu hoch eingestellt. Versuchen Sie, die Bildhelligkeit zu reduzieren.
• • Das laute Brummen kann aber auch dadurch verursacht werden, dass die Rückseite Ihres Plasmafernsehers zu nah an einer Wand oder einer anderen harten Fläche steht. Versuchen Sie ebenfalls, Ihre Verbindungskabel anders zu verlegen.
• • Auch unsachgemäße Installation der Wandhalterung kann zu übermäßigem Lärm führen. Bildkonservierung (Einbrennen).

• • Dieses Gerät ist mit einer Technologie für den Einbrennschutz ausgestattet, um die Möglichkeit des Einbrennens des angezeigten Bildes zu minimieren. Durch die PixelShift-Technologie können Sie das Bild auf-/abwärts (Pixel vertikal) oder seitwärts (Pixel horizontal) bewegen. Die Lautstärke bzw. Leistung des Fernsehers kann mit der Fernbedienung des Kabel-/ Satellitenreceivers nicht reguliert werden.

• • Programmieren Sie die Fernbedienung des Kabel-/Satellitenreceivers so, dass sie das Fernsehgerät anspricht. Den Code für SAMSUNG TV finden Sie in der Bedienungsanleitung für Ihren Kabel-/ Satellitenreceiver. Meldung "Nicht unterstützter Modus"

• • Überprüfen Sie die unterstützte Auflösung des Fernsehgeräts und stellen Sie die Ausgangsauflösung des externen Geräts dementsprechend ein. Weitere Informationen erhalten Sie im Abschnitt zum Einstellen der Auflösung in diesem Handbuch. Plastikgeruch vom Fernsehen.

• • Dieser Geruch ist normal und verschwindet im Lauf der Zeit. Die Option "Signalstärke" steht für das Fernsehgerät im Menü "Selbsttest" nicht zur Verfügung.

• • Diese Funktion ist nur bei digitalen Kanälen mit Antennenanschluss (HF/Koax) verfügbar. Das Fernsehgerät ist zur rechten oder linken Seite geneigt.

• • Lösen Sie den Sockel des Standfußes vom Fernsehgerät und wiederholen Sie die Montage. Sockel des Standfußes kann nicht montiert werden.

• • Stellen Sie sicher, dass Ihr Fernsehgerät auf einer ebenen Fläche steht. Wenn Sie die Schrauben nicht vom Fernseher lösen können, verwenden Sie einen magnetischen Schraubendreher. Das Kanalmenü wird grau angezeigt (es ist nicht verfügbar).

• • Das Kanalmenü ist nur dann verfübgar, wenn eine TV-Signalquelle ausgewählt wurde. Ihre Einstellungen gehen nach 30 Minuten oder bei jedem Abschalten des Fernsehers verloren.

• • Wenn das Fernsehgerät im Modus Store Demo läuft, werden die Ton- und Bildeinstellungen alle 30 Minuten zurückgesetzt. Wechseln Sie mit dem Plug & Play-Prozess vom Modus Shop Demo zu Privatgebrauch. Drücken Sie die Taste SOURCE, um den Modus TV zu aktivieren. Wechseln Sie zu Menü → Einstellungen → Plug & Play → Enter Vorübergehender Ausfall von Bild oder Ton.

• • Überprüfen und korrigieren Sie ggf. die Kabelverbindungen.
• • Kann durch Verwenden von übermäßig starren oder dicken Kabeln verursacht werden. Vergewissern Sie sich, dass die Kabel für langfristigen Gebrauch flexibel genug sind. Bei Wandmontage empfehlen wir, Kabel mit 90 Grad-Steckern zu verwenden. Sie erkennen möglicherweise kleine Partikel, wenn Sie den Rahmen um den Fernsehbildschirm herum genau betrachten.

• • Dies ist Teil des Produktdesigns und kein Defekt. Das PIP-Menü ist nicht verfügbar.

• • Die PIP-Funktion steht nur zur Verfügung, wenn Sie eine HDMI-, PC- oder Komponentensignalquelle anzeigen. 'Verschlüsseltes Signal' oder ‘Kein Signal/Schwaches Signal’ bei Einsatz einer CAM-Karte (CI/CI+).

• • Überprüfen Sie, ob das CAM-Modul mit installierter CI(CI+)-Karte in den CI-Steckplatz (Common Interface) eingesetzt wurde.
• • Das ist Normal. Das Fernsehgerät aktiviert die OTA-Funktion (Over-the-Air) Funktion selbst, um die beim Fernsehen heruntergeladene Firmware zu aktualisieren. Wiederholtes Bild-/Tonproblem.
