MANUALE UTENTE LE46B554 SAMSUNG

Als de tv zich in de modus Winkeldemo bevindt, worden de audio- en beeldinstellingen elke 30 minuten gereset. Schakel van de modus Winkeldemo over naar de modus Thuisgebruik in de procedure Plug & Play. Druk op de knop SOURCE om de modus TV te selecteren, ga naar MENU → Instellingen → Plug & Play → ENTERE. Controleer de kabelverbindingen en sluit deze opnieuw aan. Kan zich voordoen als gebruik wordt gemaakt van al te stugge of dikke kabels. Zorg ervoor dat de kabels flexibel genoeg zijn voor langdurig gebruik. Bij wandmontage adviseren wij gebruik te maken van kabels met connectoren die een hoek van 90 graden maken. Dit maakt deel uit van het productontwerp en is geen defect. Controleer of de CI-/CI+-kaart is geïnstalleerd in de COMMON INTERFACE-sleuf van de CAM. Trek de CAM uit de tv en plaats deze opnieuw in de desbetreffende sleuf. Dit is normaal. De tv maakt zelfstandig gebruik van de OTA-functie (Over The Air) om een upgrade uit te voeren van firmware die tijdens het kijken is gedownload. Controleer het signaal of de bron en wijzig deze indien nodig. N Dit TFT LCD-panel gebruikt een paneel met subpixels die met geavanceerde technologie zijn geproduceerd. Het scherm kan echter enkele heldere of donkere pixels bevatten. Deze pixels zijn niet van invloed op de prestaties van het product. Nederlands - 46 [550-W.Euro]BN68-02324A-03L09.in46 46 2009-10-09 3:00:51 ¦ Specificaties Modelnaam Schermformaat (Diagonaal) Pc-resolutie (Optimaal) Geluid (Uitgang) Afmetingen (BxHxD) Behuizing Met voet Gewicht Met voet Omgevingsvereisten Gebruikstemperatuur Gebruiksvochtigheid Opslagtemperatuur Opslagvochtigheid Draaivoet (Links/rechts) Modelnaam Schermformaat (Diagonaal) Pc-resolutie (Optimaal) Geluid (Uitgang) Afmetingen (BxHxD) Behuizing Met voet Gewicht Met voet Omgevingsvereisten Gebruikstemperatuur Gebruiksvochtigheid Opslagtemperatuur Opslagvochtigheid Draaivoet (Links/rechts) LE32B550, LE32B551 LE32B553, LE32B554 LE37B550, LE37B551 LE37B553, LE37B554 32 inch 37 inch 1920 x 1080 bij 60 Hz 1920 x 1080 bij 60 Hz 10 W X 2 10 W X 2 794 x 77 x 524 mm 794 x 240 x 570 mm 917 x 79 x 592 mm 917 x 255 x 658 mm 13 kg 16 kg 10°C tot 40°C (50°F tot 104°F) 10% tot 80%, niet-condenserend -20 °C tot 45 °C (-4°F tot 113°F) 5% tot 95%, niet-condenserend -20˚ ~ 20˚ LE40B550, LE40B551 LE40B553, LE40B554 LE46B550, LE46B551 LE46B553, LE46B554 40 inch 46 inch 1920 x 1080 bij 60 Hz 1920 x 1080 bij 60 Hz 10 W X 2 10 W X 2 982 x 79 x 626 mm 982 x 255 x 676 mm 1116 x 79 x 706 mm 1116 X 275 X 770 mm 18 kg 23 kg 10°C tot 40°C (50°F tot 104°F) 10% tot 80%, niet-condenserend -20 °C tot 45 °C (-4°F tot 113°F) 5% tot 95%, niet-condenserend -20˚ ~ 20˚ N Vormgeving en specificaties kunnen zonder kennisgeving worden gewijzigd. N Dit is een digitaal apparaat van klasse B. N Zie voor informatie over de stroomvoorziening en het energieverbruik het etiket op het product. Nederlands - 47 [550-W.Euro]BN68-02324A-03L09.in47 47 2009-10-09 3:00:51 Le figure e le illustrazioni presenti in questo Manuale dell’utente sono fornite unicamente a titolo di riferimento e possono differire da quelle del prodotto attuale. Le specifiche e il design del prodotto possono variare senza preavviso. ❑ Avviso relativo alla trasmissione TV digitale 1. Le funzioni relative alla trasmissione televisiva digitale (DVB) sono disponibili solo nei paesi o nelle aree in cui vengono trasmessi segnali digitali terrestri DVB-T (MPEG2 E MPEG4 AVC) o laddove l'utente abbia la possibilità di accedere a un servizio TV via cavo DVB-C (MPEG2 e MPEG4 AAC) compatibile. Verificare con il rivenditore locale la possibilità di ricevere segnali DVB-T o DVB-C. 2. DVB-T è lo standard del consorzio europeo DVB per la trasmissione della televisione digitale terrestre mentre DVB-C è lo standard per la trasmissione della televisione digitale via cavo. Tuttavia, alcune funzioni quali EPG (Electric Program Guide), VOD (Video on Demand) e altre non sono incluse in queste specifiche. Per questo motivo, al momento non sono disponibili. 3. Sebbene questo apparecchio TV soddisfi i più recenti standard DVB-T e DVB-C, [Agosto, 2008], la compatibilità con future trasmissioni digitali via cavo DVB-C e terrestri DVB-T non può essere garantita. 4. In base al paese o all'area in cui si utilizza questo televisore, alcuni fornitori di trasmissioni TV via cavo potrebbero applicare una tariffa aggiuntiva per tali servizi e richiedere all'utente di accettare i termini e le condizioni della loro offerta. 5. Alcune funzioni della trasmissione TV digitale potrebbero non essere disponibili in alcuni paesi o regioni e DVB-C potrebbe non funzionare correttamente con alcuni fornitori di servizi via cavo.

6. Per maggiori informazioni contattare il locale centro assistenza clienti SAMSUNG.

• ❑ Precauzioni da adottare quando si visualizza un'immagine fissa Un'immagine fissa può causare danni permanenti allo schermo TV ● Non visualizzare un’immagine fissa o parzialmente fissa sul pannello LCD per oltre 2 ore poiché può causare la ritenzione dell’immagine sullo schermo. Il fenomeno di ritenzione dell’immagine è anche noto come “bruciatura dello schermo”. Per evitare il fenomeno di ritenzione dell’immagine, ridurre il grado di luminosità e contrasto dello schermo quando si visualizza un’immagine fissa. Su un TV LCD, l’uso del formato 4:3 per un periodo di tempo prolungato può lasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l’uso di una console per videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla Garanzia. ● La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare immagini residue parziali. Per evitare questo problema, ridurre la ‘luminosità’ e il ‘contrasto’ mentre si visualizzano immagini fisse. © 2009 Samsung Electronics Co., Ltd. Tutti i diritti riservati. [550-W.Euro]BN68-02324A-03L09.in1 1 2009-10-09 3:00:51 Contenuti Media Play (USB) Configurazione del televisore ■ Pannello di controllo p. 2
• ■ Accessori p. 3
• ■ Pannello dei collegamenti p. 4
• ■ Telecomando p. 6
• ■ Installazione delle batterie nel telecomando p. 7
• ■ Visualizzazione dei menu p. 7
• ■ Attivazione modalità standby p. 8
• ■ Funzioni Plug & Play (In base al modello) p. 8
• ■ Visualizzazione del display p. 9
• ■ Collegamento di un dispositivo USB p. 28
• ■ Funzione Media Play p. 29
• ■ Menu Opzione dell’Elenco foto p. 30
• ■ Visualizzazione di una foto o di una proiezione di diapositive p. 31
• ■ Menu opzioni di Slide Show p. 32
• ■ Menu Opzione dell’Elenco musica p. 33
• ■ Riproduzione di un file musicale p. 34
• ■ Menu Opzione della riproduzione di file musicali p. 35
• ■ Utilizzo del menu Impostazione p. 35
• ANYNET+ CANALE ■ Menu Canale p. 9
• ■ Gestione dei canali p. 12
• IMMAGINE ■ Configurazione del menu Picture p. 14
• ■ Uso del televisore come uno schermo PC p. 18
• ■ Configurazione del televisore con il PC p. 19
• SUONO ■ Configurazione del menu audio p. 20
• ■ Selezione della modalità audio p. 21
• Impostazione ■ Configurazione del menu Setup p. 22
• ■ Impostazione dell’orario p. 24
• Ingressi / Supporto ■ Menu Ingressi p. 26
• ■ Menu Supporto p. 26
• ■ Collegamento dei dispositivi Anynet+ p. 36
• ■ Configurazione di Anynet+ p. 37
• ■ Passaggio tra dispositivi Anynet+ p. 37
• ■ Registrazione p. 38
• ■ Ascolto tramite il Ricevitore (Home theater) p. 38
• ■ Risoluzione dei problemi con Anynet+ p. 39
• RACCOMANDAZIONI ■ Funzione Teletext p. 40
• ■ Installazione del piedistallo p. 41
• ■ Smontare il piedistallo p. 42
• ■ Installazione del Kit di montaggio a parete p. 42
• ■ Assemblaggio dei cavi p. 42
• ■ Blocco antifurto Kensington p. 42
• ■ Messa in sicurezza della posizione di installazione p. 43
• ■ Fissaggio del televisore alla parete p. 43
• ■ Risoluzione dei problemi p. 44
• ■ Specifiche p. 47
• ■ Diagrammi a blocchi Italiano Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1 ❑ Licenza TruSurround HD, SRS e il simbolo sono marchi di SRS Labs, Inc. La tecnologiaTruSurround HD è utilizzata su licenza di SRS Labs, Inc. Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi di Dolby Laboratories. ❑ Simbolo p. 48

Nota Tasto One-Touch Tasto TOOLS Premere Italiano - [550-W.Euro]BN68-02324A-03L09.in1 1 2009-10-09 3:00:51 Configurazione del televisore ¦ Pannello di controllo N La forma e il colore del prodotto possono variare in base al modello. N I tasti del pannello anteriore possono essere attivati toccandoli con un dito.

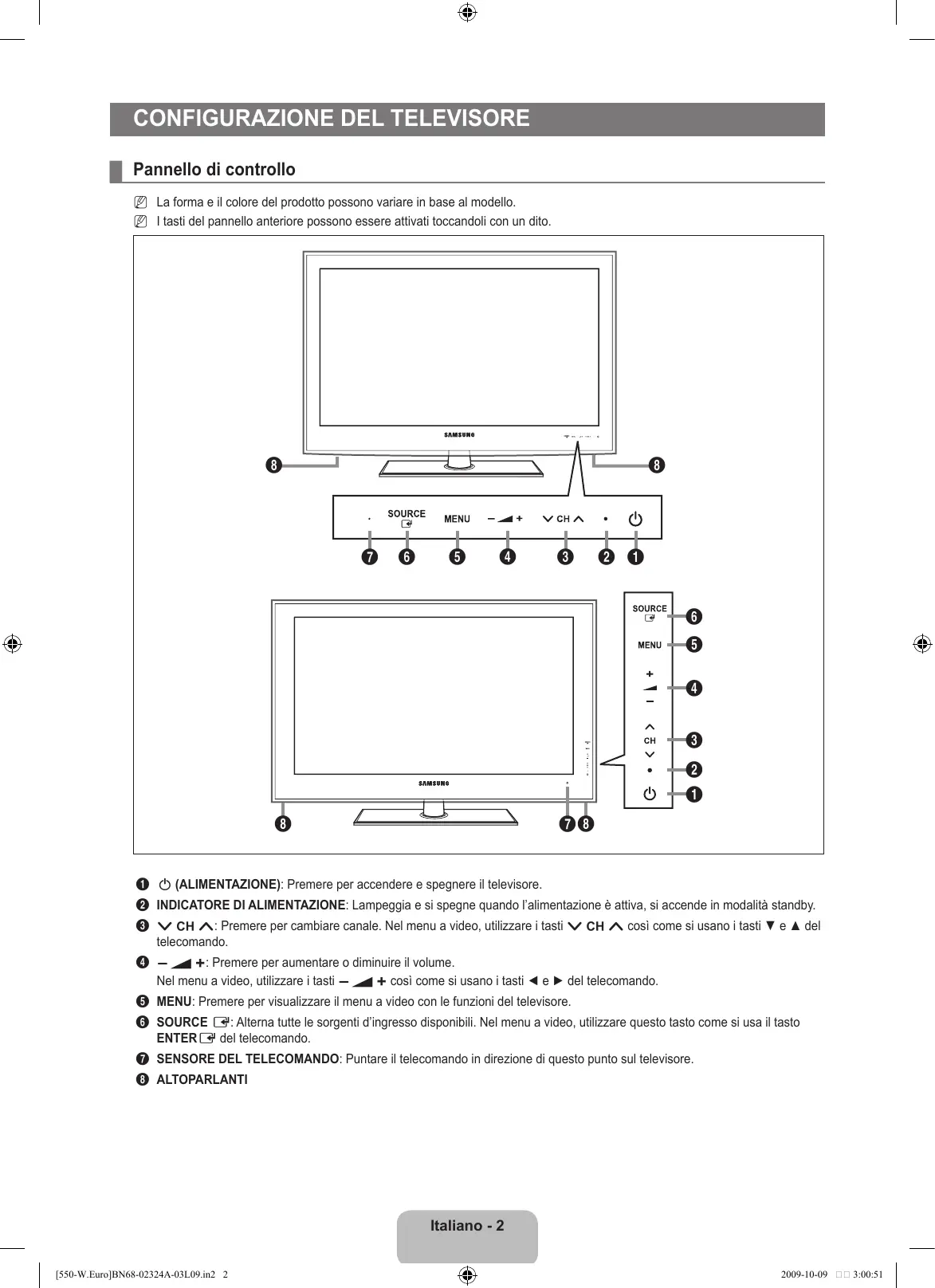

1 P (ALIMENTAZIONE): Premere per accendere e spegnere il televisore. 2 INDICATORE DI ALIMENTAZIONE: Lampeggia e si spegne quando l’alimentazione è attiva, si accende in modalità standby. 3 z: Premere per cambiare canale. Nel menu a video, utilizzare i tasti z così come si usano i tasti ▼ e ▲ del telecomando. 4 Y: Premere per aumentare o diminuire il volume. Nel menu a video, utilizzare i tasti Y così come si usano i tasti ◄ e ► del telecomando. 5 MENU: Premere per visualizzare il menu a video con le funzioni del televisore. 6 SOURCE E: Alterna tutte le sorgenti d’ingresso disponibili. Nel menu a video, utilizzare questo tasto come si usa il tasto ENTERE del telecomando. 7 SENSORE DEL TELECOMANDO: Puntare il telecomando in direzione di questo punto sul televisore. 8 ALTOPARLANTI Italiano - [550-W.Euro]BN68-02324A-03L09.in2 2 2009-10-09 3:00:51 ¦ Accessori Telecomando e batterie (2 tipo AAA) Cavo di alimentazione Istruzioni dell’utente Copertura-Fondo Panno per la pulizia Ferma cavo (In base al modello) (M4 X L16) Scheda di garanzia / Guida alla sicurezza (non disponibili in tutte le sedi) Viti piedistallo X 4 (In base al modello) N Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se qualsiasi componente risultasse mancante, contattare il rivenditore. N La forma e il colore dei componenti possono variare in base al modello. Italiano - [550-W.Euro]BN68-02324A-03L09.in3 3 2009-10-09 3:00:53 ¦ Pannello dei collegamenti [Pannello laterale del televisore] [Pannello posteriore del televisore]

Ingresso alimentazione

N La forma e il colore del prodotto possono variare in base al modello. 1 COMPONENT IN Collega Component video / audio.

2 HDMI IN 1, 2, 3(DVI), 4 / DVI AUDIO IN

Collega alla porta HDMI un dispositivo con uscita HDMI. N Non è necessario un ulteriore collegamento audio per la connessione HDMI-HDMI. N Che cosa significa HDMI? HDMI (High-Definition Multimedia Interface), è una interfaccia che permette la trasmissione di segnali audio e video digitali mediante un solo cavo. La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni inferiori rispetto a quello DVI. N Se sono collegati lettori DVD / Blu-ray / ricevitori via cavo / ricevitori satellitari (STB) che supportano versioni HDMI precedenti alla 1.3, il televisore potrebbe non riprodurre l’audio o le immagini visualizzate potrebbero presentare colori anomali. Se collegando un cavo HDMI di una versione precedente non vi è audio, collegare il cavo HDMI alla porta HDMI IN 3 (DVI) e i cavi audio alla porta DVI AUDIO IN sul retro del televisore. In questo caso, contattare la società fornitrice del lettore DVD / Blu-ray / ricevitore via cavo / ricevitore satellitare (STB) per verificare la versione HDMI, quindi richiedere un aggiornamento del firmware. N Utilizzare la porta HDMI IN 3 (DVI) per il collegamento DVI a un dispositivo esterno. Utilizzare un cavo o un adattatore DVI-HDMI per la connessione video e la porta DVI AUDIO IN per l'audio. Quando si effettua una connessione mediante cavo HDMI / DVI, è necessario utilizzare la porta HDMI IN 3 (DVI). N I cavi HDMI che non supportano la versione 1.3 possono causare sfarfallio o mancanza di immagini a schermo.

3 PC IN [PC] / [AUDIO]

Collegare alla porta di uscita audio e video del PC. N Se il PC supporta una connessione HDMI, è possibile collegare questa alla porta HDMI IN 1, 2, 3(DVI) o al terminale 4. N Se il PC supporta una connessione DVI, è possibile collegare questa al terminale HDMI IN 3(DVI) / DVI AUDIO IN. 4 ANT IN Collega a un sistema TV via cavo o antenna. 5 BLOCCO KENSINGTON (a seconda del modello) Il blocco Kensington (opzionale) è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il televisore. N La posizione del blocco Kensington può variare a seconda del modello. Italiano - [550-W.Euro]BN68-02324A-03L09.in4 4 2009-10-09 3:00:53 6 H(CUFFIE) Le cuffie possono essere collegate all'uscita prevista sull'apparecchio. Il collegamento delle cuffie disattiva l'audio proveniente dall'altoparlante interno. N Collegando le cuffie al televisore l’uso della funzione audio è inibita. N L’uso prolungato delle cuffie ad alto volume può causare danni all’udito. N Quando si collegano le cuffie al televisore, gli altoparlanti vengono disattivati. N Il volume delle cuffie e quello del televisore sono regolabili indipendentemente. 7 DIGITAL AUDIO OUT (OPTICAL) Collega a un componente Digital Audio quale un ricevitore Home theatre. N Quando un sistema Digital Audio viene collegato alla porta DIGITAL AUDIO OUT (OPTICAL): Diminuire il volume del televisore e regolarlo con la manopola di regolazione del sistema. N L'audio 5.1CH è disponibile quando il televisore è collegato a un dispositivo esterno che lo supporta. N Quando il ricevitore (home theatre) è impostato su Acceso, è possibile udire l'audio proveniente dall'uscita ottica del televisore. Quando il televisore visualizza un segnale DTV (Antenna), invia l’audio a 5.1 canali al ricevitore Home Theater. Se la sorgente è un componente digitale, come per es. un lettore DVD / Blu-ray / ricevitore digitale / ricevitore satellitare (STB) ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore Home Theater. Per avere un audio a 5.1 canali, collegare il jack di uscita audio digitale del lettore DVD / Blu-ray / ricevitore digitale / ricevitore satellitare (STB) direttamente a un amplificatore o all’Home Theatre, non al televisore. 8 SERVICE Connettore solo di servizio.

9 AUDIO OUT [R-AUDIO-L]

Collega le porte di ingresso audio dell'amplificatore/Home theatre. Quando un amplificatore audio viene collegato alle porte AUDIO OUT [R-AUDIO-L]: Diminuire il volume del televisore e regolarlo con la manopola di regolazione dell'amplificatore. 0 EXT1, 2 Ingressi e uscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco o lettori di dischi video. N In modalità EXT, l'uscita DTV supporta solo video e audio SD MPEG. • Specifiche Ingressi/Uscite Ingressi Uscita Video Audio (L / R) RGB Video + Audio (L / R) EXT 1

Solo l'uscita TV o DTV è disponibile. EXT 2

Uscita da selezionare.

! AV IN [VIDEO] / [R-AUDIO-L]

Ingressi video e audio per dispositivi esterni, come una telecamera o un videoregistratore. Connettore @ USB Connettore per aggiornamenti software e Media Play, ecc. # COMMON INTERFACE Alloggiamento • Se per alcuni canali non si inserisce la ‘SCHEDA CI (CI+)’, il messaggio ‘Scramble Signal’ (Segnale criptato) viene visualizzato sullo schermo. • Le informazioni di pairing che contengono un numero telefonico, l’ID della SCHEDA CI (CI+), l’ID host e altri dati, verranno visualizzate entro 2~3 minuti. Se viene visualizzato un messaggio di errore, contattare il service provider. • Quando la configurazione delle informazioni relative al canale è stata completata, viene visualizzato il messaggio ‘Completato aggiornamento’, a indicare che l’elenco dei canali è stato aggiornato. • A seconda del modello, al reinserimento della scheda CI potrebbe essere richiesta la password per la funzione Blocco Canale. • A seconda del modello, anche se la funzione Blocco Canale è impostata su Cons tutto, potrebbe essere richiesta la password per la visione di programmi per adulti (dai 18 anni in su). N È necessario richiedere una ‘SCHEDA CI (CI+)’ al service provider locale. Estrarre con delicatezza la scheda ‘SCHEDA CI (CI+)’ tirandola con le dita; fare attenzione a non far cadere la ‘SCHEDA CI (CI+)’ poiché potrebbe subire danni. N Inserire la scheda ‘SCHEDA CI (CI+)’ nella direzione indicata sulla scheda stessa. N La posizione del blocco COMMON INTERFACE può variare a seconda del modello. N La ‘SCHEDA CI (CI+)’ non è supportata in alcune nazioni, regioni e da alcune stazioni emittenti; controllare con il rivenditore autorizzato di zona. N La funzione CI+ è applicabile solo al modello LE********P. In caso di problemi, contattare il fornitore del servizio. Italiano - [550-W.Euro]BN68-02324A-03L09.in5 5 2009-10-09 3:00:53 ¦ Telecomando N Il telecomando è utilizzabile fino a una distanza di 7 metri dal televisore. N Una illuminazione troppo intensa può avere conseguenze sulle prestazioni del telecomando. N La forma e il colore del prodotto possono variare in base al modello. 1 POWER: Premere per accendere e spegnere il televisore. 2 TASTI NUMERICI: Premere per cambiare canale. 3 FAV.CH: Utilizzato per visualizzare gli elenchi dei canali preferiti. 4 Y: Premere per aumentare o diminuire il volume. 5 SOURCE: Premere per visualizzare e selezionare le sorgenti video disponibili. 6 INFO : Premere per visualizzare le informazioni sullo schermo TV. 7 TOOLS: Per selezionare rapidamente le funzioni più frequentemente utilizzate. 8 CH LIST: Per visualizzare l'elenco dei canali sullo schermo. ! DUAL : Per la selezione degli effetti audio @ Usare questi tasti nelle modalità Media Play e Anynet+. (∏: Questo telecomando può essere usato per controllare la registrazione sui registratori Samsung dotati di funzione Anynet+) ( RETURN: Ritorna al menu precedente.

) SU ▲ / GIU' ▼ / SINISTRA ◄ /

DESTRA ► / ENTERE : Utile per selezionare i menu OSD e modificarne i valori impostati. a EXIT: Premere per uscire dal menu.

b P.SIZE: Per la selezione della dimensione dell'immagine

c MEDIA.P: Permette di riprodurre brani musicali e immagini.

d SUBT. : Visualizzazione sottotitoli digitali

e AD: Selezione Descrizione audio.

5 0 : Selezione della modalità Teletext (LIST / FLOF)

6 5: Visualizzazione Teletext 7 4: Selezione formato Teletext 8 8: Negozio Teletext 9 Selezione argomento Fastext

0 /: Seleziona alternativamente le modalità Teletext, Double o Mix. # TV: Seleziona direttamente la modalità TV. # : : Uscita dalla schermata Teletext $ PRE-CH : Consente di tornare al canale precedentemente visualizzato. $ 1: Pagina secondaria Teletext ^ 2: Pagina Teletext successiva 3: Pagina Teletext precedente % MUTE M : Premere per escludere temporaneamente l'audio. & 6 : Indice Teletext ^ > P < : Premere per cambiare canale.

9 TASTI COLORATI: Usare questi tasti nel menu Elenco canali, Media Play ecc...

• GUIDE: Visualizzazione della Guida elettronica dei programmi (EPG) ( 9 : Mantieni Teletext a 7 : Annulla Teletext & MENU: Visualizza il menu a video principale. Italiano - [550-W.Euro]BN68-02324A-03L09.in6 6 2009-10-09 3:00:53 ¦ Installazione delle batterie nel telecomando

1. Sollevare il coperchio sul retro del telecomando come mostrato in figura.

2. Installare le due batterie AAA.

N Fare corrispondere i poli ‘+’ e ‘–’ delle batterie con lo schema riportato all’interno del vano.

3. Riposizionare il coperchio.

N Se si prevede di non utilizzare il telecomando per un periodo di tempo prolungato, rimuovere le batterie e riporle in un luogo asciutto e fresco. (Presupponendo un uso tipico del televisore, le batterie dovrebbero durare circa un anno.) N Se il telecomando non funziona, effettuare il seguente controllo: Il televisore è acceso? I poli - e + delle batterie sono invertiti? Le batterie sono esaurite? Si è verificata una interruzione di corrente o il cavo di alimentazione è scollegato? È presente una luce a fluorescenza speciale o un neon nelle vicinanze? FUNZIONAMENTO ¦ Visualizzazione dei menu Prima di utilizzare il televisore, seguire questi passaggi per imparare a navigare tra i menu, selezionando e regolando le diverse funzioni. MENU Visualizza il menu a video principale. INFO Tasto RETURN Ritorna al menu precedente. Tasti ENTERE / FRECCIA Sposta il cursore e seleziona una voce. Attiva la voce attualmente selezionata. Conferma l'impostazione. EXIT Esce dal menu a video. ❑ Uso dei menu OSD (On Screen Display) La procedura d'accesso può essere diversa a seconda del menu selezionato.

1. Premere il tasto MENU.

2. Il menu principale viene visualizzato a schermo. Sul lato sinistro del menu compaiono

alcune icone: immagine, Suono, Canale, Impost, Ingressi, Applicazione, Supporto. INFO Modalità : Standard Retroillumin Contrasto Luminosità Nitidezza Colore Tinta (V/R) Impostazioni avanzate INFO

3. Premere il tasto ▲ o ▼ per selezionare una delle icone.

4. Quindi premere ENTERE per accedere ai sotto menu dell'icona.

6. Premere ◄ o ► per diminuire o aumentare il valore di un elemento. L'OSD di regolazione

può differire in base al menu selezionato.

7. Premere ENTERE per completare la configurazione. Per uscire, premere EXIT.

5. Premere ▲ o ▼ per selezionare uno dei sotto menu dell'icona.

Contrasto Luminosità Nitidezza Colore Tinta (V/R) Impostazioni avanzate Opzioni immagine : 95 : 45 : 50 : 50 : V50/R50

U Sposta L Regola E Conf. R Ritorno Icona Guida Italiano - [550-W.Euro]BN68-02324A-03L09.in7 7 2009-10-09 3:00:54 ¦ Attivazione modalità standby E' possibile attivare la modalità standby del televisore per ridurre il consumo di corrente. La modalità standby è particolarmente utile quando si desidera disattivare temporaneamente il televisore (ad esempio durante i pasti).

1. Premere POWERP sul telecomando.

N Lo schermo si spegne e sull’apparecchio compare la spia di standby.

2. Per riattivare il televisore, premere nuovamente il tasto POWERP.

N Non lasciare il televisore in modalità standby per lunghi periodi di tempo (partendo per le vacanze ad esempio). E' consigliabile scollegare il cavo di alimentazione e il cavo dell'antenna dalle prese a muro. ¦ Funzioni Plug & Play (In base al modello) Se il televisore viene acceso per la prima volta, alcune impostazioni di base vengono visualizzate automaticamente e in sequenza.

1. Premere POWER sul telecomando.

N E' inoltre possibile usare il tasto POWERP sul televisore. N Viene visualizzato il messaggio Select the OSD Language.. Plug & Play

2. Premere ENTERE. Selezionare la lingua desiderata premendo ▲ o ▼. Premere

3. Premere ◄ o ► per selezionare Demo Negozio o Uso dom., quindi premere ENTERE.

N Si consiglia di impostare la modalità TV su Uso dom. per ottenere la migliore qualità E Enter dell’immagine in un ambiente domestico. N Demo Negozio è intesa solo per un uso commerciale del prodotto. N Se l’unità è stata accidentalmente impostata sulla modalità Demo Negozio e si desidera tornareINFO alla modalità Uso dom. (Standard): Premere il tasto Volume del televisore. Quando il menu OSD Volume viene visualizzato, tenere premuto il tasto MENU del televisore per 5 secondi.

4. Premere ENTERE. Selezionare la nazione desiderata premendo il pulsante ▲ o ▼. Premere ENTERE per confermare la

scelta. N Dopo aver selezionato il paese nel menu Nazione, alcuni modelli potrebbero richiedere un’opzione aggiuntiva per l’impostazione del pin. N All’inserimento del codice PIN, 0-0-0-0 non è disponibile.

5. Premere ▲ o ▼ per selezionare Antenna o Cavo, quindi premere ENTERE.

N Antenna: Segnale antenna via etere. N Cavo: Segnale antenna via cavo.

6. Premere il pulsante ▲ o ▼ per selezionare i canali da memorizzare. Premere ENTERE per selezionare Avvio.

N Quando si imposta la sorgente antenna su Cavo, viene visualizzata una procedura che consente di impostare un valore per la ricerca dei canali digitali. Per ulteriori informazioni, vedere Canale → Memorizzazione auto. N Digitale e Analogico: Canali digitali e analogici. Digitale: Canale digitale. Analogico: Canale analogico. N La ricerca dei canali inizia e termina in modo automatico. N Premere ENTERE in qualsiasi momento per interrompere il processo di memorizzazione. N Una volta memorizzati tutti i canali disponibili, viene visualizzato il messaggio Imposta la modalità Orologio..

7. Premere ENTERE. Premere ▲ o ▼ per selezionare Automatico, quindi premere ENTERE.

N Selezionando Manuale, viene visualizzato il messaggio Imposta la data e l'ora correnti.. N Ricevendo un segale digitale, l’orario verrà impostato automaticamente. In caso contrario, selezionare Manuale per impostare l’orologio. 8. Viene visualizzata la descrizione per il metodo di connessione che fornisce la migliore qualità dello schermo HD. Leggere la descrizione e premere il tasto ENTERE.

9. Viene visualizzato il messaggio Buon divertimento.. Al termine, premere ENTERE

Per reimpostare questa funzione...

2. Premere nuovamente ENTERE per selezionare Plug & Play.

3. Digitare il PIN a quattro cifre. Il PIN predefinito di un nuovo apparecchio TV è ‘0-0-0-0’.

N Per cambiare il codice PIN, utilizzare la funzione Cambia PIN. N La funzione Plug & Play è disponibile solo in modalità TV. Impostazione

1. Premere il tasto MENU per visualizzare il menu. Premere ▲ o ▼ per selezionare Impost,

quindi premere ENTERE. Plug & Play Lingua menu Ora Trasmissione Sicurezza Generale

: Inglese Italiano - [550-W.Euro]BN68-02324A-03L09.in8 8 2009-10-09 3:00:54 ¦ Visualizzazione del display Il display identifica il canale corrente e lo stato di determinate impostazioni audio e video. O Premere il tasto INFO per visualizzare le informazioni. Premere INFO sul telecomando. Il televisore visualizzerà il canale, il tipo di audio e lo stato di determinate impostazioni immagine e audio. ● ▲, ▼: E’ possibile visualizzare altre informazioni relative al canale. Se si desidera spostarsi sul canale selezionato, premere ENTERE. ● ◄, ►: E’ possibile visualizzare le informazioni del programma desiderato sul canale corrente. INFO abc1 18:11 Thu 6 Jan Life On Venus Avenue DTV Air

CANALE ¦ Menu Canale ❑ Nazione

Canale analogico Funzione per la modifica del paese per i canali analogici. Canale

Canale digitale Funzione per la modifica del paese per i canali digitali. N Comparirà la richiesta del PIN. Digitare il PIN a quattro cifre. Nazione

Memorizzazione auto Memorizzazione manuale Opzione ricerca via cavo (in base alla nazione) Guida Compl Mini Guida Guida Predefinita : Guida Compl Elenco canali ❑ Memorizzazione auto È possibile effettuare la scansione delle gamme di frequenza disponibili (in base alla nazione). I numeri di programma assegnati automaticamente potrebbero non corrispondere ai numeri di programma effettivi o desiderati. N Se un canale è stato bloccato mediante la funzione Blocco canali, comparirà la schermata di inserimento del PIN.

Antenna / Cavo Sorgente antenna per la memorizzazione ● Digitale e Analogico: Canali digitali e analogici. ● Digitale: Canale digitale. ● Analogico: Canale analogico. Quando si seleziona ‘Cavo → Digitale e Analogico’ o ‘Cavo → Digitale’ Inserire un valore per ricercare i canali via cavo. ● Mod ricerca → Completa / Rete / Rapida N Rapida Network ID: Visualizza il codice di identificazione del network. Frequenza: Visualizza la frequenza del canale. (Varia in base alla nazione) Modulazione: Visualizza i valori di modulazione disponibili. Symbol Rate: Visualizza i valori di symbol rate disponibili. N Scorrere tutti i canali per le stazioni emittenti attive e memorizzarle nella memoria del televisore. N Per interrompere la funzione Memorizzazione auto, premere ENTERE. Verrà visualizzato il messaggio Interrompere Memorizzazione auto?. Selezionare Yes premendo ◄ o ► quindi premere ENTERE. Italiano - [550-W.Euro]BN68-02324A-03L09.in9 9 2009-10-09 3:00:55 ❑ Memorizzazione manuale N Ricerca un canale manualmente e lo memorizza nella memoria TV. N Se un canale è stato bloccato mediante la funzione Blocco canali, comparirà la schermata di inserimento del PIN.

Canale digitale Memorizzazione manuale dei canali digitali. N Canale digitale è disponibile solo in modalità DTV. ● Canale: Impostare il numero del canale mediante i tasti ▲, ▼ o i tasti numerici (0~9). ● Frequenza: Impostare la frequenza utilizzando i tasti numerici. ● Larg. di banda: Impostare la larghezza di banda mediante i tasti ▲, ▼ o i tasti numerici (0~9). N Al termine, i canali vengono aggiornati nell'elenco dei canali.

Canale analogico Memorizzazione manuale dei canali analogici. ● Programma (Numero di programma da assegnare a un canale): Impostare il numero del programma mediante i tasti ▲, ▼ o i tasti numerici (0~9). ● Sistema colore → Auto / PAL / SECAM / NTSC4.43: Impostare il sistema colore utilizzando i tasti ▲ o ▼. ● Sistema audio → BG / DK / I / L: Impostare il sistema audio utilizzando i tasti ▲ o ▼. ● Canale (quando si conosce il numero del canale da memorizzare): Premere ▲ o ▼ per selezionare C (Antenna) o S (Cavo). Premere il tasto ►, quindi premere ▲, ▼ o un tasto numerico (0~9) per selezionare il numero desiderato. N E’ anche possibile selezionare direttamente il numero del canale premendo i tasti numerici (0~9). N Se l’audio è anomalo o assente, riselezionare lo standard audio richiesto. ● Ricerca (quando non si conosce il numero del canale): Premere il tasto ▲ o ▼ per avviare la ricerca. Il sintonizzatore effettua la scansione della gamma di frequenza fino a quando appare il primo canale o il canale selezionato. ● Memorizza (quando si memorizza il canale e il numero di programma corrispondente): Impostare su OK premendo ENTERE. N Mod. Canale • P (modalità Programma): Una volta completata la sintonizzazione, alle emittenti della propria area viene assegnato un numero compreso tra P00 e P99. In questa modalità, è possibile selezionare un canale digitando il numero corrispondente. • C (modalità Antenna): È possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascuna emittente. • S (modalità Cavo): E’ possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascun canale via cavo. ❑ Opzione ricerca via cavo (in base alla nazione) Imposta ulteriori opzioni di ricerca quali frequenza e symbol rate per ricerche network via cavo. ● Frequenza inizio (frequenza iniziale): Imposta la frequenza di avvio (Può essere diversa a seconda del paese) ● Frequenza arresto (frequenza finale): Imposta la frequenza di arresto (Può essere diversa a seconda del paese) ● Modulazione: Visualizza i valori di modulazione disponibili. ● Symbol Rate: Visualizza i valori di symbol rate disponibili. ❑ Guida Compl / Mini Guida Le informazioni EPG (Electronic Programme Guide) sono fornite dall’emittente. Le voci relative ai programmi potrebbero risultare vuote o non aggiornate, a seconda delle informazioni trasmesse dall'emittente su un determinato canale. La schermata viene aggiornata automaticamente non appena sono disponibili nuove informazioni. O È anche possibile visualizzare il menu della guida semplicemente premendo il tasto GUIDE. (Per configurare la Guida Predefinita, vedere le relative descrizioni.)

Guida Compl Visualizza la informazioni sui programmi ordinate in segmenti di un’ora. Sono comprese due ore di programmi che è possibile scorrere in avanti o indietro.

Mini Guida Su ogni riga della Mini guida del canale corrente sono riportate le informazioni relative a ogni programma partendo dal programma corrente in avanti in ordine di orario. Italiano - 10 [550-W.Euro]BN68-02324A-03L09.in10 10 2009-10-09 3:00:55 ❑ Guida Predefinita → Guida Compl / Mini Guida E’ possibile scegliere se visualizzare la Guida Compl o la Mini Guida premendo il tasto GUIDE del telecomando. ❑ Elenco canali Per le istruzioni dettagliate sull’uso di Elenco canali, vedere la sezione ‘Gestione dei canali’. O È possibile selezionare queste opzioni semplicemente premendo il tasto CH LIST sul telecomando. ❑ Mod. Canale Premendo il tasto P >/<, i canali verranno attivati secondo l'elenco canali selezionato.

Canali aggiunti I canali verranno attivati secondo l'elenco canali memorizzato.

Preferiti I canali verranno attivati secondo l'elenco canali preferiti. ❑ Sintonia fine Se la ricezione è chiara, non è necessario sintonizzare il canale poiché questa operazione viene effettuata automaticamente durante le operazioni di ricerca e memorizzazione. Se tuttavia il segnale risulta debole o distorto, può essere necessario sintonizzare il canale manualmente. N I canali sintonizzati e memorizzati sono evidenziati da un asterisco “*” alla destra del numero del canale nel relativo riquadro. N Per reimpostare la sintonia, selezionare Reset premendo il pulsante ▲ o ▼, quindi premere ENTERE. N E' possibile sintonizzare solo i canali TV analogici. Uso della Guida Completa / Mini Guida Guida Compl DTV Cable 900 f tn 2:10 Mar 1 Giu Freshmen On Campus 2:00 - 2:30 No Detailed Information

Mini Guida +24 ore Esci 2:00 2:30 5:00 E Guarda DTV Cable 900 f tn Freshmen On Campus Street Hypnosis Booze Britain Informazioni Pagina Guida Compl Esci Per... Eseguire... Guardare un programma nell'elenco EPG Selezionare il programma premendo il tasto ▲, ▼, ◄, ► . Uscire dalla guida Premere il tasto blu. Se si seleziona il programma successivo, appare l’icona dell’orologio che indica la visione programmata. Premendo nuovamente il tasto ENTERE, premere ◄, ► per selezionare Annulla Program; la programmazione verrà annullata e il simbolo a forma di orologio sparirà. Visualizzare le informazioni su un programma Selezionare il programma desiderato premendo il tasto ▲, ▼, ◄, ► . Premere il tasto INFO quando il programma desiderato è evidenziato. Il titolo del programma appare in alto al centro dello schermo. Cliccare sul tasto INFO per ottenere maggiori informazioni. Le informazioni dettagliate includono numero del canale, durata, barra di stato, livello d'età impostato per il programma, informazioni sulla qualità video (HD/SD), modalità audio, sottotitoli o teletext, lingua dei sottotitoli o del teletext e una breve descrizione del programma evidenziato. ‘...’ appare quando la descrizione è molto lunga. Alterna tra la Guida Compl e la Mini Guida Premere ripetutamente il tasto rosso. In modalità Guida Compl Scorrere velocemente indietro (24 ore). Premere ripetutamente il tasto verde. Scorrere velocemente avanti (24 ore). Premere ripetutamente il tasto giallo. Italiano - 11 [550-W.Euro]BN68-02324A-03L09.in11 11 2009-10-09 3:00:55 ¦ Gestione dei canali Usando questo menu è possibile aggiungere, eliminare o impostare i canali preferiti e utilizzare la guida dei programmi per le trasmissioni digitali.

Tutti i Canali Mostra tutti i canali attualmente disponibili. Canali aggiunti Mostra tutti i canali aggiunti. 824 UKTV Gold 825 UKTV style A 1 C -A 2 C -A 3 C -A 4 C -- A 5 C -A 6 C -- A 7 C -A 8 C --

Preferiti Mostra tutti i canali preferiti. O Per selezionare i canali preferiti impostati, premere FAV.CH sul telecomando.

Programmato Mostra tutti i canali prenotati. N Selezionare un canale nella schermata Tutti i Canali, Canali aggiunti o Preferiti premendo i tasti ▲ / ▼, quindi premere ENTERE. Ora è possibile guardare il canale selezionato. N Uso dei tasti colorati nell'elenco dei canali • Rosso (Tipo canale): Alterna tra TV, Radio, Dati / Altro e Tutto. • Verde (Zoom): Ingrandisce o riduce il numero di un canale. • Giallo (Selezione): Seleziona più elenchi di canali. E’ possibile utilizzare contemporaneamente le funzioni Aggiungi / Elimina o Aggiungi a Preferiti/ Elimina da Preferiti per più canali alla volta. Selezionare i canali desiderati e premere il tasto giallo per impostare tutti i canali selezionati contemporaneamente. Il simboloc compare a sinistra dei canali selezionati. • TOOLS (Strumenti): Visualizza i menu Elimina (o Aggiungi), Aggiungi a Preferiti (o Elimina da Preferiti), Blocca (o Sblocco), Timer visione, Modifica nome canale, Modifica numero canale, Ordina, Seleziona tutti (o Deseleziona tutti), Memorizzazione auto. (Il menu Options può essere diverso in base alla situazione). N Icone sullo stato del canale A : Canale analogico. c : Canale selezionato mediante il tasto giallo.

• : Canale impostato come preferito. ( : Programma attualmente trasmesso. \ : Canale bloccato. ) : Programma prenotato Tutto Tipo canale Zoom Selezione T Strumenti Menu Elenco canali Opzione (in Tutti i Canali / Canali aggiunti / Preferiti) N Premere il tasto TOOLS per usare il menu Option. N Gli elementi del menu Option possono differire in base allo stato del canale.

Tutti i Canali Agg. / Canc. E' possibile eliminare o aggiungere un canale per visualizzare i canali desiderati. N Tutti i canali eliminati saranno visibili nel menu Tutti i Canali. N Se il canale in elenco è evidenziato in grigio, significa che il canale è stato eliminato. N Il menu Aggiungi viene visualizzato solo per i canali eliminati. N E’ anche possibile eliminare un canale nel menu Canali aggiunti o Preferiti allo stesso modo. 824 UKTV Gold 825 UKTV style A 1 C -A 2 C -A 3 C -A 4 C -- A 5 C -A 6 C -- Elimina Aggiungi a Preferiti Blocco Timer visione Modifica nome canale Ordina

A 7 C -A 8 C -- Tutto Tipo canale Zoom Selezione T Strumenti

Aggiungi a Preferiti / Elimina da Preferiti I canali che si guardano più di frequente possono essere impostati come preferiti. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E' inoltre possibile impostare aggiunte (o cancellazioni) tra i canali Preferiti selezionando Strumenti → Aggiungi a Preferiti (o Elimina da Preferiti). N Il simbolo ‘*’ verrà evidenziato e il canale verrà impostato come preferito. N Tutti i canali preferiti saranno visibili nel menu Preferiti.

Blocco / Sblocco E’ possibile bloccare un canale in modo che non possa essere selezionato e visualizzato. N Questa funzione è disponibile solo quando la funzione Blocco canali è impostata su On. N Comparirà la richiesta del PIN. Digitare il PIN a quattro cifre. N Il PIN predefinito di un nuovo apparecchio TV è ‘0-0-0-0’. E’ possibile modificare il PIN selezionando Cambia PIN nel menu. N Verrà visualizzato il simbolo ‘\’ e il canale verrà bloccato. Italiano - 12 [550-W.Euro]BN68-02324A-03L09.in12 12 2009-10-09 3:00:56

Timer visione Se si è effettuata la prenotazione di un canale, all’ora stabilita verrà visualizzato il canale prenotato anche durante la visione di un altro canale contenuto nell'Elenco canali. Per prenotare un programma, impostare prima l’orario corrente. N E' possibile prenotare solo i canali memorizzati. N È possibile impostare il canale, il giorno, il mese, l'anno,l'ora e i minuti premendo direttamente i tasti numerici del telecomando. N Durante le prenotazione di un programma comparirà il menu Programmato. N Digital Programme Guide e Visualizzazione prenotazione Selezionando un canale digitale e premendo il tasto ►, comparirà la Programme Guide del canale. Per prenotare un programma seguire le procedure descritte sopra.

Modifica nome canale (solo canali analogici) Ai canali è possibile attribuire un nome in modo da visualizzarlo durante la visione. N I nomi dei canali digitali trasmessi vengono automaticamente assegnati e non possono essere modificati.

Modifica numero canale (solo canali digitali) È anche possibile impostare il numero di canale premendo i tasti numerici sul telecomando.

Ordina (solo canali analogici) Questa operazione consente di modificare i numeri di programma dei canali memorizzati. Questa operazione può essere necessaria dopo la memorizzazione automatica dei canali.

Seleziona tutto / Deselez tutto ● Seleziona tutto: Seleziona tutti i canali presenti nell'elenco dei canali. ● Deselez tutto: E' possibile selezionare e deselezionare tutti i canali selezionati. N E’ possibile selezionare Deselez tutto solo quando è stato selezionato almeno un canale.

Memorizzazione auto N Per la descrizione dettagliata delle procedure per l'impostazione delle opzioni, vedere le istruzioni 'Menu Canale'. N Se un canale è stato bloccato mediante la funzione Blocco canali, comparirà la schermata di inserimento del PIN. Menu Elenco canali Opzione (in Programmato) E' possibile visualizzare, modificare o annullare una prenotazione. N Premere il tasto TOOLS per usare il menu Option.

Annulla Program Selezionare questa funzione per annullare una prenotazione.

Informazioni Selezionare questa funzione per visualizzare una prenotazione. (E' inoltre possibile modificare le informazioni relative alla prenotazione.)

Programmato Modifica info Selezionare questa funzione per modificare una prenotazione. 1 / 1 / 2009 13:59 5 TV1 ) Modifica info Annulla Program Equalizer 18:59 2 TV3 ) The Informazioni 20:59 2 TV3 ) McMillan & Wife Seleziona tutto 21:59 2 TV3 ) M.Spillane’s mike Tutto Zoom Selezione T Strumenti EInformazioni Seleziona tutto Selezionare tutti i programmi prenotati. Italiano - 13 [550-W.Euro]BN68-02324A-03L09.in13 13 2009-10-09 3:00:56 IMMAGINE ¦ Configurazione del menu Picture ❑ Modalità

Dinamica Imposta l’immagine da visualizzare in alta definizione in un ambiente luminoso.

Standard Imposta l’immagine per una visualizzazione ottimale in condizioni di luce normali.

Naturale Seleziona l'immagine per una visione ottimale, confortevole per la vista. N Questa funzione non è disponibile in modalità PC.

Film Imposta l'immagine per una visualizzazione confortevole in un ambiente buio. immagine È possibile selezionare il tipo di immagine che più corrisponde alle proprie esigenze. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile impostare la modalità dell’immagine selezionando Strumenti → Modalità immagine. Modalità : Standard Retroillumin Contrasto Luminosità Nitidezza Colore Tinta (V/R) Impostazioni avanzate

❑ Retroillumin / Contrasto / Luminosità / Nitidezza / Colore / Tinta (V/R) Il televisore ha diverse opzioni che consentono di controllare la qualità dell'immagine. Retroillumin ● Retroillumin: Regola la luminosità della retroilluminazione dell’LCD. ● Contrasto: Regola il livello di contrasto dell'immagine. U Sposta L Regola E Conf. R Ritorno ● Luminosità: Regola il livello di luminosità dell’immagine. ● Nitidezza: Regola la definizione dei bordi dell'immagine. ● Colore: Regola la saturazione dei colori dell'immagine. ● Tinta (V/R): Regola la tonalità delle tinte dell'immagine. N Nelle modalità analogiche TV, Est., AV del sistema PAL, non è possibile utilizzare la funzione Tinta (V/R). N Apportando le modifiche ai valori Retroillumin, Contrasto, Luminosità, Nitidezza, Colore o Tinta (V/R), il menu OSD verrà regolato di conseguenza. N In modalità PC, è possibile modificare solo i parametri Retroillumin, Contrasto e Luminosità. N Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV. N E' possibile ridurre significativamente il consumo di energia, e i costi ad esso associati, diminuendo la luminosità dello schermo. ❑ Impostazioni avanzate I nuovi TV Samsung permettono di impostare ancora più precisamente la visualizzazione delle immagini rispetto ai modelli precedenti. N Impostazioni avanzate è disponibile in modalità Standard o Film. N In modalità PC, è possibile modificare solo i parametri Contrasto Dinamico, Gamma e Bilan bianco tra le opzioni della voce Impostazioni avanzate.

Tonalità nero → Off / Scuro / Più scura / Extra scura Consente di selezionare il livello di nero dello schermo per regolare la profondità dell'immagine.

Contrasto Dinamico → Off / Basso /Medio / Alta Consente di regolare in modo ottimale il livello di contrasto dello schermo.

Gamma Consente di regolare l’intensità dei colori primari (rosso, verde, blu). Impostazioni avanzate Tonalità nero : Off Contrasto Dinamico : Medio Gamma

Spazio colore : Nativa

Bilan bianco Incarnato

Spazio colore Spazio colore è la matrice di colori composta dai colori rosso, verde e blu. Per scoprire lo straordinario mondo dei colori naturali basta selezionare lo spazio colore preferito. ● Automatico: Auto Spazio colore regola automaticamente la tonalità più naturale dei colori basata sulle sorgenti del programma. ● Nativa: Native Spazio colore offre tonalità di colore ricche e profonde. ● Personaliz: Regola la gamma colore per adattarla alle proprie preferenze. N Una volta modificato il valore, lo schermo viene automaticamente regolato di conseguenza. N Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV. Ad esempio, se si ha un lettore DVD connesso alla porta HDMI 1 e correntemente selezionato, verranno memorizzate le impostazioni e le regolazioni per il lettore DVD. • Colore: Rosso, Verde, Blu, Giallo, Ciano o Magenta N Colore è disponibile quando l’opzione Spazio colore è impostata su Personaliz. N Colore, è possibile regolare i valori RGB per i colori selezionati. N Per reimpostare il valore RGB regolato, selezionare Reset. • Rosso: Regola il livello di saturazione di rosso del colore selezionato. • Verde: Regola il livello di saturazione di verde del colore selezionato. • Blu: Regola il livello di saturazione di blu del colore selezionato. • Reset: Ripristina le impostazioni dello spazio colore ai valori predefiniti.

Bilan bianco Consente di regolare la temperatura del colore per ottenere immagini più naturali. ● R-Offset: Regola l'intensità del colore rosso. ● G-Offset: Regola l'intensità del colore verde. ● B-Offset: Regola l'intensità del colore blu. ● R-Gain: Regola la luminosità del colore rosso. ● G-Gain: Regola la luminosità del colore verde. ● B-Gain: Regola la luminosità del colore blu. ● Reset: Consente di ripristinare i valori predefiniti di bilanciamento del bianco.

Incarnato E’ possibile enfatizzare il tono ‘incarnato’ dell’immagine. N Una volta modificato il valore, lo schermo viene automaticamente regolato di conseguenza.

Migliora imm bordi → Off / On E' possibile enfatizzare i contorni degli oggetti dell'immagine.

xvYCC → Off / On Impostando la modalità xvYCC su on, si noterà un miglioramento nei dettagli e nel colore durante la visione di un film da un dispositivo esterno (per es. un lettore DVD) collegato alla porta HDMI o Component IN. N xvYCC è disponibile quando la modalità dell'immagine è impostata a Film, e l'ingresso esterno è impostato su HDMI o Comp.. N Questa funzione potrebbe non essere supportata dal dispositivo esterno in uso. Italiano - 15 [550-W.Euro]BN68-02324A-03L09.in15 15 2009-10-09 3:00:56 ❑ Opzioni immagine N In modalità PC, è possibile modificare solo i parametri Toni colore e Formato tra le opzioni della voce Opzioni immagine.

Toni colore → Freddo / Normale / Caldo1 / Caldo2 / Caldo3 N Caldo1, Caldo2 o Caldo3 vengono attivate solo quando la modalità Immagine è Film. N Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV. Opzioni immagine Toni colore : Normale Formato : Automatico Mod schermo : 16:9 Digital NR : Automatico Livello di nero HDMI : Normale Modalità Film : Off Modalità Solo blu : Off

U Sposta E Conf. R Ritorno

Formato Occasionalmente è possibile variare la dimensione dell'immagine sullo schermo. Il televisore ha diverse possibilità di dimensione, ognuna adatta a dare i migliori risultati con specifici tipi di ingressi video. Il ricevitore via cavo/ satellitare potrebbe anch'esso avere la propria serie di dimensioni preimpostate. In generale, tuttavia, si consiglia la visione il più possibile nel formato 16:9. O E' possibile selezionare queste opzioni semplicemente premendo il tasto P.SIZE sul telecomando. ● Automatico: Regola automaticamente la dimensione dell'immagine su un formato 16:9. ● 16:9: Regola la dimensione dell’immagine su 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiche. ● Wide Zoom: Aumenta le dimensioni dell’immagine a oltre 4:3. ● Zoom: Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo. ● 4:3: Questa è l’impostazione predefinita per un filmato video o una trasmissione normale. ● Adatta a schermo: Utilizzare questa funzione per visualizzare l'immagine completa con segnali HDMI (720p/1080i/1080p) o Comp. (1080i/1080p). N A seconda del tipo di sorgente di ingresso, le opzioni relative alla dimensione dell'immagine possono variare. N Le voci disponibili variano in base alla modalità selezionata. N In modalità PC, è possibile regolare solo i formati 16:9 e 4:3. N Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso TV. N Se si visualizza una immagine fissa per oltre due ore, sullo schermo potrebbe apparire una immagine residua temporanea. N Wide Zoom: Premere il tasto ► per selezionare Posizione, quindi premere ENTERE. Per spostare la schermata in alto o in basso, utilizzare il tasto ▲ o ▼. Quindi premere il tasto ENTERE. N Zoom: Premere il tasto ► per selezionare Posizione, quindi premere ENTERE. Per spostare l’immagine in alto o in basso, utilizzare il tasto ▲ o ▼. Quindi premere il tasto ENTERE. Premere il tasto ► per selezionare Formato, quindi premere ENTERE. Premere il tasto ▲ o ▼ per aumentare o ridurre la dimensione dell’immagine in direzione verticale. Quindi premere il tasto ENTERE. N Dopo aver selezionato l’opzione Adatta a schermo in HDMI (1080i / 1080p) o Comp. (1080i / 1080p): Selezionare Posizione premendo il tasto ◄ o ►. Utilizzare il tasto ▲, ▼, ◄ o ► per spostare l’immagine. • Reset: Premere il tasto ◄ o ► per selezionare Reset, quindi premere ENTERE. E' possibile azzerare le impostazioni. N Usando la funzione Adatta a schermo con un ingresso HDMI 720p, 1 riga verrà tagliata all’inizio, alla fine, a sinistra e a destra come nella funzione Overscan.

Mod schermo → 16:9 / Wide Zoom / Zoom / 4:3 Quando si imposta la dimensione dell’immagine su Automatico su un televisore con formato wide 16:9, è possibile determinare o meno le dimensioni dell’immagine da visualizzare nel formato 4:3 WSS (Wide Screen Service). Ogni nazione europea richiede un formato dell’immagine diverso e questa funzione deve essere quindi selezionata dall’utente. ● 16:9: Imposta l’immagine sul formato wide 16:9. ● Wide Zoom: Aumenta le dimensioni dell’immagine a oltre 4:3. ● Zoom: Ingrandisce verticalmente la dimensione dell'immagine sullo schermo. ● 4:3: Imposta l’immagine sul formato 4:3. N Questa funzione è disponibile in modalità Automatico. N Questa funzione non è disponibile in modalità PC, Comp. o HDMI.

Digital NR → Off / Basso / Medio / Alta / Automatico Se il segnale ricevuto dal televisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l’effetto ‘ghosting’ sullo schermo. N Se il segnale è debole, selezionare una delle altre opzioni disponibili fino a ottenere la migliore qualità visiva.

Livello di nero HDMI → Normale / Basso Consente di selezionare il livello di nero dello schermo per regolare la profondità dell'immagine. N Questa funzione è attiva solo quando un dispositivo esterno viene collegato al televisore mediante una porta HDMI (segnali RGB). Italiano - 16 [550-W.Euro]BN68-02324A-03L09.in16 16 2009-10-09 3:00:56

Modalità Film → Off / Auto1 / Auto2 Il televisore può essere impostato automaticamente nel senso desiderato, per elaborare i segnali dei film provenienti da tutte le sorgenti e per regolare l'immagine in modo da ottenere una visualizzazione ottimale. N Modalità Film è supportata in modalità TV, AV, COMPONENT (480i / 1080i) e HDMI (480i / 1080i). ● Off : Disattiva la funzione Modalità Film. ● Auto1: Regola automaticamente l'immagine alla migliore qualità possibile per la visione di un film. ● Auto2: Ottimizza automaticamente il testo visualizzato sullo schermo (esclusi i sottotitoli) durante la visione di un film.

Modalità Solo blu → Off / On Questa funzione è solo per gli utenti esperti in grado di regolare le misurazioni del dispositivo AV. Questa funzione visualizza solo il segnale blu rimuovendo i segnali rosso e verde dal video, in modo da offrire un effetto Blue Filter utile per regolare le opzioni Colour e Tint delle apparecchiature video quali lettori DVD, impianti Home Theater, ecc. Questa funzione consente di regolare a livello di segnale le opzioni Colour e Tint di qualsiasi dispositivo video che utilizzi modelli di tipo Color Bar Pattern per i colori Rosso/Verde/Blu/Ciano/Magenta/Giallo, senza l'uso di un ulteriore Blue Filter. N Modalità Solo blu è disponibile solo quando la modalità immagine è impostata su Film o Standard. ❑ Reset immagine → Azzera modalità immagine / Annul Ripristina tutte le impostazione dell'immagine ai valori predefiniti. N Azzera modalità immagine: I valori dell'immagine corrente tornano alle impostazioni predefinite. Italiano - 17 [550-W.Euro]BN68-02324A-03L09.in17 17 2009-10-09 3:00:57 ¦ Uso del televisore come uno schermo PC Impostazione del software del PC (basato su Windows XP) Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili in quasi tutti i casi. (In caso contrario, contattare la casa costruttrice del computer oppure un rivenditore Samsung.)

1. Fare clic sul ‘Pannello di controllo’ nel menu Start di Windows.

2. Quando appare la finestra del pannello di controllo, fare clic su ‘Aspetto e temi’. Verrà

visualizzata una finestra di dialogo.

3. Quando appare la finestra del pannello di controllo, fare clic su ‘Schermo’. Verrà

visualizzata una finestra di dialogo.

4. Fare clic sulla scheda ‘Impostazioni’ nella finestra di dialogo.

Impostazione della dimensione corretta (risoluzione) - Ottimale: 1920 x 1080 pixel Se la finestra di dialogo delle impostazioni contiene un’opzione relativa alla frequenza verticale, il valore corretto è ‘60’ o ‘60 Hz’. In caso contrario, fare clic su ‘OK’ e uscire dalla finestra di dialogo. Modalità di visualizzazione Se il segnale del sistema equivale alla modalità del segnale standard, lo schermo viene automaticamente regolato. Se il segnale del sistema non equivale alla modalità del segnale standard, regolare la modalità riferendosi alla guida dell'utente della scheda video; in caso contrario potrebbe non essere visualizzata alcuna immagine. Per le modalità video elencate alla pagina successiva, l'immagine a schermo è stata ottimizzata durante la produzione.

Quando si effettua una connessione mediante cavo HDMI / DVI, è necessario utilizzare la porta HDMI IN 3(DVI). La modalità interlacciata non è supportata. Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. Le modalità Separate e Composite sono supportate. Il formato SOG non è supportato. Se il cavo VGA è di scarsa qualità o troppo lungo, in alta risoluzione (1920x1080) le immagini possono risultare disturbate. Italiano - 18 [550-W.Euro]BN68-02324A-03L09.in18 18 2009-10-09 3:00:57 ¦ Configurazione del televisore con il PC N Preimpostazione: Premere il tasto SOURCE per selezionare la modalità PC. ❑ Regolazione auto Luminosità Nitidezza immagine Usare la funzione Auto Adjust per far sì che il televisore regoli automaticamente i segnali video che riceve. La funzione sintonizza automaticamente le impostazioni e regola i valori della frequenza e le posizioni. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ anche possibile impostare la funzione Auto Adjustment selezionando Strumenti → Regolazione auto. N Questa funzione non è disponibile in modalità DVI-HDMI. : 45 : 50 Regolazione auto

Schermo Impostazioni avanzate Opzioni immagine Reset immagine ❑ Schermo

Grossa / Fine Lo scopo della regolazione della qualità dell’immagine è quello di eliminare o ridurre eventuali disturbi di visualizzazione. Se non si riesce a eliminare il disturbo mediante sintonizzazione, regolare la frequenza nel modo migliore possibile (Grossa) ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l’immagine in modo che sia perfettamente centrata sullo schermo. Posizione PC Regolare la posizione dello schermo del PC se non si adatta allo schermo del televisore. Premere il tasto ▲ o ▼ per regolare la posizione verticale. Premere il tasto ◄ o ► per regolare la posizione orizzontale. Schermo Grossa

Posizione PC Reset immagine U Sposta E Conf. R Ritorno Reset immagine È possibile sostituire tutte le impostazioni dell'immagine ripristinando i valori di fabbrica. Italiano - 19 [550-W.Euro]BN68-02324A-03L09.in19 19 2009-10-09 3:00:57 SUONO ¦ Configurazione del menu audio ❑ Modalità → Standard / Musica / Film / Voce cristallina / Personaliz Suono T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile impostare la modalità audio selezionando Strumenti → Modalità audio. ● Standard: Seleziona la modalità audio normale. ● Musica: Enfatizza la musica rispetto alle voci. ● Film: Offre la migliore qualità audio per la visione di film. ● Voce cristallina: Enfatizza i dialoghi rispetti altri altri suoni. ● Personaliz: Richiama le impostazioni audio personalizzate. Modalità Equalizzatore SRS TruSurround HD Lingua audio Formato audio Descrizione audio Volume auto Selezione altoparlante : Personaliz

: Off : ---: ---: Off : Altoparlante TV ❑ Equalizzatore Le impostazioni audio possono essere regolate in base alle proprie preferenze personali. ● Modalità: Seleziona la modalità audio tra quelle predefinite. ● Bilanciamento L/R: Controlla il bilanciamento degli altoparlanti sinistro e destro. ● 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Regolazione larghezza di banda): Per regolare il livello delle diverse frequenze di larghezza di banda. ● Reset: Ripristina le impostazione predefinite dell’equalizzatore. ❑ SRS TruSurround HD → Off / On SRS TruSurround HD è una tecnologia SRS brevettata che risolve il problema della riproduzione di contenuti multicanale 5.1 su due altoparlanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso un sistema di riproduzione a due altoparlanti, inclusi gli altoparlanti interni del televisore. È pienamente compatibile con tutti i formati multicanale. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ possibile impostare la funzione SRS TruSurround HD selezionando Strumenti → SRS TS HD. ❑ Lingua audio È possibile modificare la lingua predefinita. Visualizza le informazioni sulla lingua relative alla trasmissione in corso. N Durante la visione di un canale digitale, è possibile selezionare questa funzione. N E' possibile selezionare solo una delle lingue trasmesse. ❑ Formato audio → MPEG / Dolby Digital Quando l’audio è generato sia dall’altoparlante principale sia dal ricevitore audio, potrebbe prodursi un effetto di eco a causa della diversa velocità di decodifica dei due dispositivi. In questo caso, attivare la funzione TV Speaker. N Durante la visione di un canale digitale, è possibile selezionare questa funzione. N Il formato audio dipende dal segnale trasmesso dall'emittente. ❑ Descrizione audio Questa funzione audio ausiliaria fornisce una traccia audio aggiuntiva per aiutare le persone con problemi visivi. Questa funzione gestisce il flusso audio per l’opzione AD (Descrizione audio), quando è trasmesso insieme all’Audio principale dall'emittente. Gli utenti possono attivare o disattivare la funzione Descrizione audio selezionando Acceso o Spenta e regolarne il volume. O Premere il tasto AD sul telecomando per selezionare Off o On.

Descrizione audio → Off / On Attiva e disattiva la funzione Audio Description.

Volume E’ possibile regolare il volume della funzione Descrizione audio. N Volume è attivo quando la funzione Descrizione audio è impostata su On. N Durante la visione di un canale digitale, è possibile selezionare questa funzione. ❑ Volume auto → Off / On Le condizioni del segnale variano a seconda dell’emittente, ma non è pratico regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell’uscita audio quando il segnale di modulazione è alto, oppure aumentando il livello dell’uscita audio quando il segnale di modulazione è basso. Italiano - 20 [550-W.Euro]BN68-02324A-03L09.in20 20 2009-10-09 3:00:57 ❑ Selezione altoparlante Durante la visione del televisore con un sistema Home theatre collegato, disattivare gli altoparlanti in modo da poter ascoltare l'audio proveniente dagli altoparlanti esterni del sistema Home theatre. ● Altoparlante est: Per ascoltare l'audio proveniente dagli altoparlanti esterni (Home Theatre). ● Altoparlante TV: Per ascoltare l’audio tramite gli altoparlanti del televisore. N I tasti di regolazione del volume e il tasto MUTE non sono attivi quando Selezione altoparlante è impostato su Altoparlante est. N Selezionando Altoparlante est nel menu Selezione altoparlante, le impostazioni dell’audio saranno limitate. Altoparlante TV Altoparlante est Nessun segnale video Altoparlanti interni del televisore RF / AV / Comp. / PC / HDMI Uscita audio Muto Muto Da Audio Out (Optical, L/R Out) a Sistema audio RF / AV / Comp. / PC / HDMI Uscita audio Uscita audio Muto ❑ Reset impostazioni audio → Azzera tutto / Azz mod audio / Annulla E' possibile ripristinare le impostazioni audio ai valori di fabbrica. N Azz mod audio: I valori correnti tornano alle impostazioni predefinite. Reset impostazioni audio Selezionare le opzioni di reset dell'audio. Azzera tutto Azz mod audio Annulla L Sposta E Conf. R Ritorno ¦ Selezione della modalità audio E' possibile impostare la modalità audio premento il tasto DUAL. Questo tasto consente di visualizzare a schermo la modalità audio impostata. A2 Stereo NICAM Stereo Tipo di audio Mono Stereo Dual Mono Stereo Dual Dual 1 / 2 MONO STEREO ↔ MONO DUAL 1 ↔ DUAL 2 MONO MONO ↔ STEREO MONO ↔ DUAL 1 DUAL 2 Predefinito Cambio automatico DUAL 1 Cambio automatico DUAL 1 N Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono. N Questa funzione è attiva solo con segnale audio stereo. Al contrario, non è attiva con segnale audio mono. N Questa funzione è disponibile solo in modalità TV. Italiano - 21 [550-W.Euro]BN68-02324A-03L09.in21 21 2009-10-09 3:00:57 Impostazione ¦ Configurazione del menu Setup ❑ Lingua menu E' possibile impostare la lingua dei menu. Plug & Play Per la descrizione dettagliata delle procedure per l'impostazione delle opzioni, vedere 'Impostazione dell'orario'. Impostazione ❑ Ora Lingua menu : Italiano

Ora Trasmissione Sicurezza Generale ❑ Trasmissione

Sottotitoli È possibile attivare e disattivare i sottotitoli. Utilizzare questo menu per impostare la modalità sottotitoli. Normale rappresenta il sottotitolo di base mentre Non udenti è il sottotitolo per le persone con problemi uditivi. ● Sottotitoli → Off / On Attiva e disattiva i sottotitoli. ● Modalità → Normale / Non udenti Imposta la modalità dei sottotitoli. ● Lingua Sottotitoli Imposta la lingua dei sottotitoli. N Se il programma che si sta guardando non supporta la funzione Non udenti si attiva automaticamente l’opzione Normale anche se è selezionata la modalità Non udenti. N La lingua predefinita è l'inglese, nel caso in cui la trasmissione non supporti la lingua selezionata. O È possibile selezionare queste opzioni semplicemente premendo il tasto SUBT. sul telecomando.

Testo digitale → Disattiva / Attiva (solo RU) Se il programma è trasmesso con testo digitale, questa funzione è attivata. N MHEG (Multimedia and Hypermedia Information Coding Experts Group) Uno standard internazionale per i sistemi di codifica dei dati multimediali e ipermediali. È un sistema più complesso rispetto al formato MPEG in quanto include collegamenti a dati ipermediali come immagini fisse, servizi di caratteri, animazione, grafica e file video, oltre ai dati multimediali. MHEG è una tecnologia interattiva con vari campi di applicazione, come sistemi VOD (Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce), teleformazione, teleconferenza, librerie digitali e giochi di rete.

Lingua Teletext E' possibile impostare la lingua del Teletext. N La lingua predefinita è l'inglese, nel caso in cui la trasmissione non supporti la lingua selezionata.

Preferenze ● Lingua principale audio / Lingua secondaria audio / Lingua principale sottotitoli / Lingua secondaria sottotitoli / Lingua principale Teletext / Lingua secondaria Teletext Mediante questa funzione, gli utenti sono in grado di selezionare una delle lingue disponibili. La lingua selezionata viene impostata automaticamente durante la selezione di un canale. Modificando l’impostazione della lingua, le opzioni Lingua Sottotitoli, Lingua audio e Lingua Teletext del menu Lingua vengono automaticamente impostate sulla lingua selezionata Le opzioni Lingua Sottotitoli, Lingua audio, e Lingua Teletext del menu Lingua mostrano l’elenco delle lingue supportate dal canale corrente, dove l’opzione corrente appare evidenziata. Se si modifica una di queste opzioni, la nuova lingua viene applicata solo al canale corrente. La nuova impostazione non viene invece applicata alle opzioni Lingua principale sottotitoli, Lingua principale audio o Lingua principale Teletext del menu Preference. Italiano - 22 [550-W.Euro]BN68-02324A-03L09.in22 22 2009-10-09 3:00:57

Interfaccia comune ● Menu CI Ciò permette all'utente di accedere al menu del modulo CAM. Selezionare il Menu CI in base alla scheda PC. ● Info sull'applicazione Contiene informazioni sul modulo CAM inserito nello slot CI e le visualizza. Le informazioni sull’applicazione sono relative alla ‘SCHEDA CI (CI+)’. È possibile installare il modulo CAM in qualsiasi momento sia mentre il televisore è acceso sia mentre è spento.

1. Acquistare il modulo CI CAM presso il rivenditore locale o via telefono.

2. Inserire la scheda ‘SCHEDA CI (CI+)’ nel modulo CAM nella direzione indicata dalla freccia.

3. Inserire il modulo CAM con la ‘SCHEDA CI (CI+)’ installata nell’alloggiamento common interface. (Inserire completamente il CAM nella direzione indicata dalla freccia in modo che risulti parallelo allo slot.)

4. Verificare la visione dell’immagine su un canale a segnale criptato.

❑ Sicurezza (In base al modello) N Prima della comparsa dell’immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre. N Il PIN predefinito di un nuovo apparecchio TV è ‘0-0-0-0’. E' possibile modificare il PIN selezionando Cambia PIN nel menu. N Alcuni modelli richiedono la selezione del PIN impostato per la funzione Plug & Play.

Blocco canali → Off / On Tramite questa funzione è possibile impedire agli utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti a loro, annullando il video e azzerando l’audio. N E' possibile bloccare alcuni canali nell'elenco dei canali. N Blocco canali è disponibile solo in modalità TV.

Blocco Canale Questa funzione consente di immettere un codice PIN di identificazione personale a 4 cifre definito dall’utente per impedire agli utenti non autorizzati, come ad esempio i bambini, di vedere programmi non adatti a loro. N La voce Blocco Canale può essere diversa in base alla nazione. N Una volta impostata la funzione Blocco Canale, verrà visualizzato il simbolo ‘\’. N Cons tutto: Premere per sbloccare tutte le classificazioni dei canali TV. Bloc tutto: Premere per bloccare tutte le classificazioni dei canali TV.

Cambia PIN E' possibile modificare il numero ID necessario per configurare il televisore. N Qualora si sia dimenticato il codice PIN, premere i tasti del telecomando nella sequenza seguente per ripristinare il codice PIN predefinito ‘0-0-0-0’: POWER (Spenta) → MUTE → 8 → 2 → 4 → POWER (Acceso). ❑ Generale

Modalità gioco → Off / On Durante la connessione a una console per videogiochi come PlayStation™ o Xbox™, il gioco sarà più realistico selezionando il relativo menu. N Limitazioni della modalità gioco (Attenzione) • Per scollegare una console per videogiochi e collegare un altro dispositivo esterno, impostare la modalità Modalità gioco su Off nel menu di impostazione. • Visualizzando il menu TV in modalità Modalità gioco si potrebbe verificare un leggero sfarfallio. N Modalità gioco non è disponibile in modalità TV, PC ed Est. N Se la qualità dell'immagine è scadente quando al televisore è collegato un dispositivo esterno, verificare se la Modalità gioco è impostata su On. Impostare Modalità gioco su Off e collegare i dispositivi esterni. N Se Modalità gioco è Acceso: • La Modalità immagine viene automaticamente impostata su Standard e non può essere modificata. • La Modalità audio viene automaticamente impostata su Personaliz e non può essere modificata. Regolare l'audio mediante l'equalizzatore. N La funzione Reset Suono viene attivata. La selezione della funzione Reset dopo l'impostazione dell'equalizzatore ripristina le impostazione di fabbrica dell'equalizzatore. Italiano - 23 [550-W.Euro]BN68-02324A-03L09.in23 23 2009-10-09 3:00:58

Risp. energia → Off / Basso / Medio / Alta / Immagine off / Automatico Questa funzione regola la luminosità del televisore in modo da ridurre il consumo di energia. Durante la visione notturna del televisore, impostare l’opzione della modalità Risp. energia su Alta in modo da ridurre l’affaticamento degli occhi oltre al consumo energetico. Selezionando Immagine off, lo schermo si spegne lasciando attivo solo l’audio. Premere un tasto qualsiasi per uscire dalla modalità Immagine off. N Nel menu Strumenti, la funzione Immagine off non è supportata. T Premere il tasto TOOLS per visualizzare il menu Strumenti. E' inoltre possibile impostare l'opzione Energy Saving selezionando Strumenti → Risp. energia.

Melodia → Off / Basso / Medio / Alta E' possibile impostare una melodia da attivare a ogni accensione o spegnimento del monitor. N La modalità Melody non funziona • Se il televisore non emette alcun suono significa che è stato premuto il tasto MUTE. • Se non proviene audio dal televisore, ciò potrebbe essere causato dal volume impostato sul minimo mediante il tasto (-). • Se il televisore è stato spento mediante la funzione Timer stand-by. ¦ Impostazione dell’orario ❑ Orologio

Modalità orologio E’ possibile impostare manualmente o automaticamente l’orario corrente. ● Automatico: Imposta automaticamente l’orario corrente utilizzando l’orario inviato dalla trasmissione digitale. ● Manuale: Imposta manualmente l’ora corrente. N In base all'emittente e al segnale, la funzione dell'impostazione automatica dell'orario potrebbe non essere corretta. In questo caso, impostare l'orario manualmente. N La connessione Antenna o Cavo deve consentire l'impostazione automatica dell'orario. Plug & Play Lingua menu Impostazione L’impostazione dell’orologio è necessaria per utilizzare le varie funzioni di timer del televisore. N L’ora corrente appare ogni volta che si preme il tasto INFO. N Se il cavo di alimentazione viene scollegato, è necessario impostare nuovamente l’orologio. : Inglese Ora

Trasmissione Sicurezza Generale Ora Orologio

Imposta Ora È possibile impostare manualmente l’ora corrente. U Sposta E Conf. R Ritorno N Questa funzione è disponibile solo quando la funzione Modalità orologio è impostata su Manuale. N È possibile impostare il giorno, il mese, l’anno, l’ora e i minuti premendo direttamente i tasti numerici del telecomando. ❑ Timer stand-by Il timer di spegnimento disattiva automaticamente il televisore dopo il tempo impostato (30, 60, 90, 120, 150 e 180 minuti). T Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ inoltre possibile impostare il timer di stand-by selezionando Strumenti → Timer stand-by. N Per annullare la funzione Timer stand-by selezionare Off. ❑ Timer 1 / Timer 2 / Timer 3 Possono essere impostate tre diverse opzioni del Timer. Prima è necessario impostare l’orologio.

Disattiva Orario TV off Orario TV on Impostare l’ora e i minuti e attivare / disattivare. (Per attivare il timer selezionare Attiva).

Ripetizione Orario TV off Impostare l’ora e i minuti e attivare / disattivare. (Per attivare il timer selezionare Attiva).

Disattiva Sorgente Antenna

Volume Selezionare il livello del volume desiderato.

Sorgente → TV / USB E' possibile selezionare il contenuto del dispositivo TV o USB da riprodurre all'accensione automatica del televisore. Selezionare TV o USB. (Assicurarsi che al televisore sia collegato un dispositivo USB.)

Antenna (quando Sorgente è impostata su TV) Selezionare ATV o DTV.

Canale (quando Sorgente è impostata su TV) Selezionare il canale desiderato.

Contenuti (quando Sorgente è impostata su USB) E' possibile selezionare una cartella del dispositivo USB con i file musicali o fotografici da riprodurre all'accensione automatica del televisore. N Se sulla chiavetta USB non sono presenti file musicali, oppure la cartella contenente file musicali non è selezionata, l’opzione Timer non funziona correttamente. N Nel caso ci sia un solo file fotografico memorizzato sul dispositivo USB, la funzione Slide Show non è disponibile. N Se il nome della cartella è troppo lungo, la cartella non è selezionabile. N Se il nome della cartella da configurare mediante la funzione Contenuti è troppo lungo, la cartella non è selezionabile.

Ripetizione Selezionare Una volta, Ogni gg, Lun~Ven, Lun~Sab, Sab~Dom, o Manuale. N Quando viene selezionato Manuale, premere il tasto ► per impostare il giorno della settimana. Premere il tasto ENTERE sul giorno desiderato per visualizzare un simbolo c. N È possibile impostare l’ora, i minuti e il canale anche premendo i tasti numerici del telecomando. N Spegnimento automatico Quando il televisore si accende mediante il timer impostato su Acceso, si spegne automaticamente se per 3 ore non viene premuto alcun tasto di controllo. Questa funzione è disponibile solo se il timer è impostato su Acceso e impedisce l’eventuale surriscaldamento del televisore dovuto a un periodo di accensione troppo lungo. Italiano - 25 [550-W.Euro]BN68-02324A-03L09.in25 25 2009-10-09 3:00:58 Ingressi / Supporto ¦ Menu Ingressi ❑ Elenco sorgenti

Ingressi Per selezionare il televisore o altre sorgenti esterne di ingresso quali DVD / lettori Blu-ray / Cable Box / Ricevitori satellitari (Set-Top Box) collegati al televisore. Utilizzare la funzione per selezionare la sorgente di ingresso desiderata. O Premere il tasto SOURCE sul telecomando per visualizzare una sorgente del segnale esterna. La modalità TV può essere selezionata premendo il tasto TV. TV / Ext.1 / Ext.2 / AV / Component / PC / HDMI1 / HDMI2 / HDMI3/DVI / HDMI4 N E’ possibile scegliere solo i dispositivi esterni collegati al televisore. In Elenco sorgenti, gli ingressi collegati verranno evidenziati e ordinati in cima all'elenco. Gli ingressi non collegati verranno ordinati in fondo all’elenco. N Ext. e PC rimangono sempre attive. N Uso dei tasti colorati del telecomando nell'elenco delle sorgenti • Rosso (Aggiorna): Aggiorna il collegamento ai dispositivi esterni. Premere questo tasto se la propria sorgente è accesa e collegata ma non compare nell'elenco. • TOOLS (Strumenti): Visualizza i menu Modifica Nome e Informazioni. Elenco sorgenti Modifica Nome Elenco sorgenti

Aggiorna T Strumenti ❑ Modifica Nome

VCR / DVD / STB cavo / STB satellite / STB PVR / Ricevitore AV / Giochi / Videocamera / PC / DVI / DVI PC / TV / IPTV / Blu-ray / HD DVD / DMA Assegnare un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sorgente di ingresso. N Quando un PC con una risoluzione di 1920 x 1080 a 60Hz è collegato alla porta HDMI IN 3(DVI) è necessario impostare la modalità HDMI3/DVI su DVI PC in Modifica Nome della modalità Ingressi. N Quando si collega un cavo HDMI/DVI alla porta HDMI IN 3(DVI), impostare la modalità HDMI3/DVI su DVI o DVI PC alla voce Modifica Nome della modalità Ingressi. In questo caso, è necessaria una connessione separata per il segnale audio. ¦ Menu Supporto ❑ Auto diagnosi

Test immagine In caso di problemi di visualizzazione dell'immagine, eseguire il test pertinente. Verificare il color pattern sullo schermo per vedere se il problema persiste. ● Sì: Se il test pattern non compare oppure presenta disturbi, selezionare Sì. Potrebbe essersi verificato un problema con il televisore. Contattare il call center Samsung per richiedere assistenza. ● No: Se il test pattern è visualizzato correttamente, selezionare No. Potrebbe essersi verificato un problema con i dispositivi esterni. Controllare lo stato dei collegamenti. Se il problema persiste, consultare il manuale dell'utente dei dispositivi esterni. Auto diagnosi

Aggiornamento software Guida alla connessione HD Contattare Samsung Auto diagnosi Test immagine Test audio Test audio In caso di problemi di audio, eseguire il test pertinente. Controllare l'audio riproducendo un test Informazioni sul segnale melodico attraverso le casse del televisore. U Sposta E Conf. R Ritorno N Se non c'è ritorno audio dagli altoparlanti del televisore, prima di eseguire il test audio verificare che Selezione altoparlante sia impostato su Altoparlante TV nel menu Suono. N E' possibile ascoltare la melodia durante il test anche se Selezione altoparlante è impostato su Altoparlante est oppure l'audio è stato disattivato mediante la pressione del tasto MUTE. ● Sì: Se durante l'esecuzione del test audio il suono proviene da un solo altoparlante, selezionare Sì. Potrebbe essersi verificato un problema con il televisore. Contattare il call center Samsung per richiedere assistenza. ● No: Se è possibile ascoltare il suono dagli altoparlanti, selezionare No. Potrebbe essersi verificato un problema con i dispositivi esterni. Controllare lo stato dei collegamenti. Se il problema persiste, consultare il manuale dell'utente dei dispositivi esterni. Italiano - 26 [550-W.Euro]BN68-02324A-03L09.in26 26 2009-10-09 3:00:58

Informazioni sul segnale (solo canali digitali) Diversamente dai canali analogici, la cui qualità di ricezione può variare da ‘molto disturbata’ a 'chiara', i canali digitali (HDTV) sono caratterizzati da una perfetta qualità oppure dalla totale mancanza di ricezione. Non è quindi possibile sintonizzare i canali digitali. Per migliorare la ricezione dei canali digitali disponibili è tuttavia possibile regolare l'antenna. N Se il misuratore della potenza del segnale indica che il segnale è debole, regolare fisicamente l'antenna per aumentare il segnale. Continuare a regolare l'antenna fino a trovare la posizione migliore per ricevere il segnale in modo ottimale. ❑ Aggiornamento software Samsung potrà in futuro rendere disponibili aggiornamenti del firmware del televisore. Tali aggiornamenti possono essere scaricati mediante il televisore se collegato a Internet, o scaricando il nuovo firmware dal sito samsung.com su un dispositivo USB. N Versione corrente è il software già installato nel televisore. N Software alternativo (Backup) mostra la versione precedente che verrà sostituita. N Il software è rappresentato da ‘Anno/Mese/Giorno_Versione’. Più recente è la data, più recente la versione del software. Si consiglia di installare la più recente versione disponibile.

Tramite USB Inserire un’unità USB contenente l’aggiornamento del firmware scaricato dal sito samsung.com nel televisore. Fare attenzione a non disattivare l'alimentazione o rimuovere l'unità USB mentre l'aggiornamento è in corso. Al termine dell'aggiornamento del firmware, il televisore si spegnerà e riaccenderà automaticamente. Verificare la versione del firmware dopo avere effettuato l'aggiornamento (la nuova versione avrà un numero superiore rispetto alla precedente.) Al termine dell'aggiornamento del software, le impostazioni video e audio modificate torneranno alle impostazioni predefinite di fabbrica. Si consiglia di scrivere le impostazioni in modo da poterle facilmente ripristinare dopo l’aggiornamento. Pannello laterale del televisore Unità USB Aggiornamento software Versione corrente 2009/01/18_000001 Tramite USB

Tramite canale Aggiorna il software mediante il segnale trasmesso. N Se la funzione viene selezionata durante la trasmissione software, questa funzione ricerca il software disponibile e ne scarica gli aggiornamenti. N Il tempo necessario per scaricare il software è determinato dallo stato del segnale.

Aggiornamento mod Standby Per continuare l’aggiornamento software anche quando l’alimentazione principale è attiva, selezionare Acceso premendo il tasto ▲ o ▼ . 45 minuti dopo l’ingresso in modalità Standby, viene effettuato un aggiornamento manuale. Poiché l’alimentazione dell’unità si attiva internamente, lo schermo LCD potrà attivarsi per breve tempo. Questo fenomeno può continuare per più di un’ora, fino al termine dell’aggiornamento software.

Software alternativo (Backup) In caso di problemi con il nuovo firmware che possano influenzare il regolare funzionamento del prodotto, è possibile ripristinare la versione precedente del software. N Se il software è stato cambiato, viene visualizzata la versione corrente. N E' possibile cambiare la versione del software corrente selezionando ‘Software alternativo’. ❑ Guida alla connessione HD Questo menu presenta la modalità di connessione in grado di offrire la qualità ottimale per i televisori HD. Consultare queste informazioni durante la connessione di dispositivi esterni al televisore. ❑ Contattare Samsung Fare riferimento a queste informazioni in caso di funzionamento anomalo del televisore o se si desidera aggiornare il software. E' possibile visualizzare le informazioni relative a call centre, prodotto e metodo di scaricamento del software. Italiano - 27 [550-W.Euro]BN68-02324A-03L09.in27 27 2009-10-09 3:00:59 Media Play (USB) ¦ Collegamento di un dispositivo USB

1. Per accendere il televisore premere il tasto POWER.

Pannello laterale del televisore

2. Collegare un dispositivo USB contenente file fotografici e/o musicali al jack USBposto sul

pannello laterale del televisore.

3. Quando viene visualizzata la schermata di selezione Applicazione, premere ENTERE per

selezionare Media Play (USB). Unità USB N MTP (Media Transfer Protocol) non è supportato. N Il file system supporta FAT16, FAT32 e NTFS. N Alcuni dispositivi audio e videocamere digitali USB possono non essere compatibili con questo televisore. SUM N Media Play supporta solo il dispositivo USB MSC (Mass Storage Class). MSC è un dispositivo di memorizzazione di massa Bulk-Only Transport. Esempi di MSC sono le unità Thumb, i Flash Card Reader e le unità HDD USB (le unità Photo HUB USB non sono supportate.) N Collegare direttamente alla porta USB del TV. Se si utilizza un cavo separato, possono verificarsi problemi di compatibilità USB. Photo Music Setup N Prima di collegare il dispositivo al televisore, eseguire il backup dei file R Ritorno Dispositivo SUM per prevenire una perdita accidentale o eventuali danni. SAMSUNG non è responsabile di eventuali danni ai file dati o perdite di dati. N Non scollegare il dispositivo USB durante il caricamento. N Maggiore è la risoluzione dell’immagine, più lungo è il tempo necessario per visualizzarla sullo schermo. N La risoluzione massima supportata in JPEG è di 15360X8640 pixel. N In caso di file non supportati o danneggiati, comparirà il messaggio ‘Formato file non supportato’. N I file MP3 con DRM precedentemente scaricati da un sito a pagamento non potranno essere riprodotti. Digital Rights Management (DRM) è una tecnologia che supporta la creazione, la distribuzione e la gestione di contenuti in modo completo e integrato, compresa la protezione dei diritti e degli interessi dei fornitori dei contenuti, la prevenzione dalla copia illegale, così come la gestione degli addebiti e dei pagamenti. N Passare da una foto all’altra potrebbe richiedere alcuni secondi. Ora, sullo schermo comparirà l’icona che indica il caricamento in corso. N Se sono collegati più dispositivi MSC, alcuni di essi potrebbero non essere riconosciuti. Se un dispositivo richiede molta potenza (più di 500mA o 5V), il dispositivo USB può non essere supportato. N Nel caso in cui, quando si collega o si utilizza un dispositivo USB, venga visualizzato un messaggio che indica la presenza di sovratensione, il dispositivo potrebbe non essere riconosciuto o non funzionare correttamente. 851.86MB/993.02MB Libero Utilizzo del tasto Telecomando nel menu Media Play Tasto ENTERE RETURN TOOLS

Operazioni Sposta il cursore e seleziona una voce. Attiva la voce attualmente selezionata. Durante la proiezione di diapositive o la riproduzione di un brano musicale: - Premendo il tasto ENTERE durante una riproduzione, l’esecuzione si arresta in pausa. - Premendo il tasto ENTERE durante una pausa, l’esecuzione riprende. Riproduce o interrompe la proiezione di diapositive o la riproduzione di un brano musicale. Ritorna al menu precedente. Esegue varie funzioni nei menu Foto e Musica. Arresta la proiezione di diapositive o la riproduzione del file musicale in corso. Passa al gruppo precedente/successivo. Mostra le informazioni relative al file. Esce dalla modalità Media Play. Interrompe la modalità Media Play e torna alla modalità TV. Italiano - 28 [550-W.Euro]BN68-02324A-03L09.in28 28 2009-10-09 3:00:59 ¦ Funzione Media Play Questa funzione consente di visualizzare e riprodurre file fotografici e/o musicali memorizzati su dispositivi USB MSC (Mass Storage Class). N Utilizzando file multimediali senza licenza, il prodotto potrebbe non funzionare correttamente. Accesso al menu Media Play (USB) SUM

1. Premere il tasto MENU. Premere il tasto ▲ o ▼ per selezionare Applicazione,

quindi premere il tasto ENTERE.

2. Premere il tasto ▲ o ▼ per selezionare Media Play (USB), quindi premere il tasto

ENTERE. N Viene visualizzato il menu Media Play (USB). 851.86MB/993.02MB Libero INFO Photo Photo Music Setup R Ritorno Dispositivo SUM O Premere il tasto MEDIA.P sul telecomando per visualizzare il menu Media Play.

O Premere il tasto SOURCE sul telecomando per visualizzare l'elenco delle sorgenti. Quindi premere il tasto ▲ o ▼ per selezionare USB. INFO

3. Premere il tasto rosso, quindi il tasto ▲ o ▼ per selezionare la memoria USB. Premere il tasto ENTERE .

N Questa funzione può risultare diversa a seconda della memoria USB utilizzata. N Nella parte inferiore sinistra dello schermo comparirà il nome del dispositivo USB selezionato.

4. Premere il tasto ◄ o ► per selezionare un'icona (Photo, Music, Setup), quindi premere il tasto ENTERE.

N Per uscire dalla modalità Media Play premere il tasto MEDIA.P sul telecomando. Rimozione sicura di un dispositivo USB Il dispositivo può essere rimosso dal televisore in modo sicuro.

1. Premere TOOLS nella schermata di elenco dei file Media Play, o durante la

proiezione di diapositive o la riproduzione di un brano musicale.

2. Premere il tasto ▲ o ▼ per selezionare Rimozione sicura, quindi premere il

3. Rimuovere il dispositivo USB dal televisore.

Selezione T Strumenti R Cartella superiore Sezione Elenco gruppi

1 File selez Selezione T Strumenti R Cartella superiore Passare alla sezione ‘Elenco gruppi’ o ‘Elenco file’ utilizzando i tasti Su e Giù. Dopo avere selezionato una sezione, premere il tasto ◄ o ► per selezionare una voce. Italiano - 29 [550-W.Euro]BN68-02324A-03L09.in29 29 2009-10-09 3:01:02 1 Visualizza gruppi: Il gruppo di ordinamento che contiene il file attualmente selezionato viene evidenziato. 2 File attualmente selezionato: Il file selezionato è quello che è possibile controllare. I file fotografici vengono visualizzati come miniature. 3 Dispositivo corrente: Mostra il nome del dispositivo attualmente selezionato. Premere il tasto Rosso per selezionare un dispositivo. Tasto Rosso (Dispositivo): Seleziona un dispositivo connesso. 4 Informazioni sulla selezione degli elementi: Mostra il numero di file selezionati premendo il tasto Giallo. 5 Voci della guida Tasto Giallo (Selezione): Seleziona il file dall’elenco. I file selezionati vengono evidenziati con un simboloc. Premere nuovamente il tasto giallo per deselezionare il file. Tasto TOOLS (Strumenti): Visualizza i menu delle opzioni. (Il menu delle opzioni varia in base allo stato corrente). ¦ Menu Opzione dell’Elenco foto

1. Premere il tasto MEDIA.P.

2. Premere il tasto ◄ o ► per selezionare Photo, quindi premere il tasto

3. Per selezionare la foto desiderata, premere il tasto ◄ o ►.

N Selezione di più foto • Per selezionare la foto desiderata, premere il tasto ◄ o ►. Quindi premere il tasto giallo. • Ripetere l'operazione per selezionare più file di foto. • Il contrassegno c appare per il file di foto selezionato.

4. Premere il tastoTOOLS.

N Il menu delle opzioni varia in base allo stato corrente. ❑ Slide show Questo menu consente di avviare una proiezione di diapositive delle foto contenute nel dispositivo USB. ❑ Riproduci gruppo corrente Questo menu consente di avviare una proiezione di diapositive solo delle foto contenute nel gruppo di ordinamento selezionato. ❑ Deselez tutto (se è selezionato almeno un file) È possibile deselezionare tutti i file. N Il contrassegno c che indica che il file corrispondente è selezionato è nascosto. ❑ Informazioni Le informazioni di un file fotografico includono il nome, la dimensione, la risoluzione, la data di modifica e il percorso. N Usando le stesse procedure durante una proiezione di diapositive, è possibile vedere le informazioni relative ai file fotografici. O Premere il tasto INFO per visualizzare le informazioni. ❑ Rimozione sicura INFO Il dispositivo può essere rimosso dal televisore in modo sicuro.

Italiano - 30 [550-W.Euro]BN68-02324A-03L09.in30 30 2009-10-09 3:01:04 ¦ Visualizzazione di una foto o di una proiezione di diapositive Proiezione di diapositive

1. Premere il tasto ▼ per selezionare la sezione Elenco file.

2. Premere il tastoTOOLS.

3. Premere il tasto ▲ o ▼ per selezionare Slide show, quindi premere il tasto

ENTERE . N Nella proiezione di diapositive verranno utilizzate tutte le foto contenute nell’Elenco file. 1231.jpg 1232.jpg Dispositivo N Durante la proiezione di diapositive, i file appaiono in sequenza a partire da quello correntemente visualizzato. N La proiezione di diapositive prosegue in base all’ordine specificato nell'Elenco file. 1235.jpg 1234.jpg 1236.jpg 1237.jpg INFO ../Photo/ SUM 1233.jpg Slide show Riproduci gruppo corrente Informazioni Rimozione sicura Selezione T Strumenti R Cartella superiore ▶ Normale 1234.jpg 580x765 2009/01/02 5/15 N Impostando l'opzione Musica di sottof su Acceso durante la proiezione delle diapositive i brani musicali vengono riprodotti automaticamente. SUM E Pausa ◀▶ Precedente AD / Successivo T Strumenti R Ritorno O Quando si visualizza un Elenco foto, per iniziare la proiezione di diapositive premere il tasto ∂(Riproduci)/ENTEREsul telecomando. N Tasti di controllo per la proiezione di diapositive Tasto ENTERE

TOOLS Operazioni Riproduci/Arresta la proiezione di diapositive. Riproduci la proiezione di diapositive. Arresta la proiezione di diapositive. Esce dalla proiezione diapositive e torna all'elenco delle foto. Varia la velocità di riproduzione della proiezione. Esegue varie funzioni nei menu Photo. Riproduce il gruppo corrente

1. Premere il tasto ▲ per passare alla sezione Elenco gruppi.

2. Selezionare un gruppo utilizzando i tasti ◄ e ► .

3. Premere il tasto ∂ (Riproduci). Viene avviata una proiezione di diapositive con i

file del gruppo selezionato.

5/15 1231.jpg 1232.jpg 1236.jpg 1237.jpg 1234.jpg ● In alternativa

1. Selezionare i file nella sezione Elenco file contenuti nel gruppo desiderato.

../Photo/ N Per passare al gruppo successivo/precedente, premere il tasto π (REW) o Selezione T Strumenti R Cartella superiore SUM Dispositivo µ (FF) .

2. Premere il tasto TOOLS.

3. Premere il tasto ▲ o ▼ per selezionare Riproduci gruppo corrente, quindi premere il tastoENTERE .

N Per la proiezione verranno utilizzati solo i file contenuti nel gruppo di ordinamento. 1233.jpg 1235.jpg Per riprodurre una proiezione di diapositive dei soli file selezionati

Premere il tasto ▼ per selezionare la sezione Elenco file. Premere il tasto ◄ o ► per selezionate la foto desiderata nell'Elenco file. Premere il tasto giallo. Ripetere l'operazione per selezionare più foto. N Il contrassegno cappare a sinistra della foto selezionata. N Selezionando un solo file, la proiezione di diapositive non avrà inizio. N Per deselezionare tutti i file, premere il tasto TOOLS quindi selezionare Deselez tutto.

5. Premere il tasto ∂ (Riproduci)/ENTERE .

N I file selezionati verranno utilizzati per la proiezione di diapositive. Italiano - 31 [550-W.Euro]BN68-02324A-03L09.in31 31 2009-10-09 3:01:07

1. Nell'Elenco file, premere il tasto giallo per selezionare le foto desiderate.

2. Premere il tasto TOOLS.

3. Premere il tasto ▲ o ▼ per selezionare Slide show, quindi premere il tasto ENTERE .

N I file selezionati verranno utilizzati per la proiezione di diapositive. ¦ Menu opzioni di Slide Show

1. Durante una proiezione di diapositive (o la visualizzazione di una foto), premere il

tasto TOOLS per impostare l'opzione.

2. Premere il tasto ▲ o ▼ per selezionare l'opzione, quindi premere ENTERE.

❑ Arresta proiezione diapositive / Avvia proiezione diapositive E’ possibile iniziare o interrompere la proiezione di diapositive. ❑ Velocità slide show → Lenta / Normale / Veloce Strumenti Arresta proiezione diapositive Velocità slide show

Normale Ruota Zoom Musica di sottofondo Impostazioni immagine Impostazioni audio Informazioni Rimozione sicura U Sposta E Conferma e Esci Selezionare questa opzione per determinare la velocità di proiezione delle diapositive. N La funzione è disponibile solo durante una proiezione. N La velocità di proiezione delle diapositive può essere modificata premendo il tasto π (REW) o µ (FF) durante le proiezione. ❑ Ruota E’ possibile ruotare le foto memorizzate su un dispositivo USB. N Premendo il tasto ◄, la foto verrà ruotata di 270˚, 180˚, 90˚ e 0˚. N Premendo il tasto ►, la foto verrà ruotata di 90˚, 180˚, 270˚ e 0˚. N Il file ruotato non viene memorizzato. ❑ Zoom E’ possibile ingrandire le foto memorizzate su un dispositivo USB. (x1 → x2 → x4) N Per spostare l'immagine ingrandita, premere il tasto ENTERE , quindi i tasti ▲/▼/◄/►. Notare che se l’immagine ingrandita è più piccola della dimensione dello schermo originale, la funzione di modifica della posizione non avrà alcun effetto. N Il file ingrandito non può essere memorizzato. ❑ Musica di sottof Durante una proiezione di diapositive è possibile impostare la musica di sottofondo desiderata. N Per usare questa funzione, la musica scelta deve essere memorizzata sul dispositivo USB.

Musica di sottof → Spenta / Acceso ● Spenta: la musica di sottofondo non viene riprodotta. ● Acceso: Se la musica di sottofondo è disponibile, selezionando Acceso viene riprodotta.

Seleziona file musicale (0 File selez) Solo il file musicale selezionato viene impostato come musica di sottofondo. ❑ Selez. File musicale / Impostazioni audio È possibile selezionare le impostazioni delle immagini e dell'audio. ❑ Informazioni Vengono visualizzate le informazioni relative alla foto. ❑ Rimozione sicura Il dispositivo può essere rimosso dal televisore in modo sicuro. Italiano - 32 [550-W.Euro]BN68-02324A-03L09.in32 32 2009-10-09 3:01:07 ¦ Menu Opzione dell’Elenco musica

1. Premere il tasto MEDIA.P.

2. Premere il tasto ◄ o ► per selezionare Music, quindi premere il tasto

3. Premere il tasto ◄ o ► per selezionare il brano musicale desiderato.

N Selezione di più file musicali • Per selezionare il brano musicale desiderato, premere il tasto ◄ o ►. Quindi premere il tasto giallo. • Ripetere l'operazione per selezionare più file musicali. • Il contrassegno c appare per il file musicale selezionato.

Riproduci gruppo corrente Informazioni Rimozione sicura HaHaHa Gold Shine ../Music/ SUM Dispositivo Selezione T Strumenti R Cartella superiore

4. Premere il tastoTOOLS.

N Il menu delle opzioni varia in base allo stato corrente. ❑ Riproduci gruppo corrente Il menu Riproduci gruppo corrente consente di riprodurre solo i brani musicali nel gruppo di ordinamento selezionato. ❑ Deselez tutto (se è selezionato almeno un file) È possibile deselezionare tutti i file. N Il contrassegno c che indica che il file corrispondente è selezionato è nascosto. ❑ Informazioni Le informazioni di un file musicale includono il nome, la dimensione, la data di modifica e il percorso. N Utilizzando le stesse procedure, è possibile visualizzare le informazioni del file musicale con la funzione Riproduci gruppo corrente attiva. O Premere il tasto INFO per visualizzare le informazioni. ❑ Rimozione sicura INFO Il dispositivo può essere rimosso dal televisore in modo sicuro.

Italiano - 33 [550-W.Euro]BN68-02324A-03L09.in33 33 2009-10-09 3:01:07 ¦ Riproduzione di un file musicale Riproduzione di un file musicale

1. Premere il tasto ▼ per selezionare la sezione Elenco file.

2. Premere il tasto ◄ o ► per selezionare un file musicale da riprodurre.

▶ 00:00:04 / 00:04:04 3/37 Way I Love You HaHaHa

3. Premere il tasto ∂ (Riproduci)/ENTERE .

N Questo menu mostra solo i file con estensione MP3. I file con altre estensioni non vengono visualizzati, nemmeno se sono stati salvati sul medesimo dispositivo USB. N Il file selezionato appare in alto con il relativo tempo di riproduzione. E Pausa ◀▶ Precedente / Successivo T Strumenti R Ritorno SUM N Per regolare il volume della musica, premere il tasto del volume sul telecomando. Per azzerare il volume, premere il tasto MUTE sul telecomando. N Se l'audio risulta anomalo quando si riproducono file MP3, regolare le impostazioni Equalizzatore e SRS TruSurround HD nel menu Sound. (Un file MP3 sovramodulato può causare problemi audio.) N La durata di un filmato può essere visualizzata come ‘00:00:00’ se all'inizio della riproduzione non vengono reperite le informazioni relative al tempo di riproduzione. N π (REW) e µ (FF) non sono attivi durante la riproduzione. N Tasti di controllo della riproduzione musicale Tasto ENTERE

TOOLS Operazioni Riproduce/Interrompe il brano musicale. Riproduce il brano musicale Interrompe il brano musicale Esce dalla modalità di riproduzione e torna all’Elenco musica. Esegue varie funzioni nei menu Music. N Icona informazioni sulla funzione Music

Quando tutti i brani musicali presenti nella cartella (o i file selezionati) sono stati ripetuti Mod Ripetiz. è impostata su Acceso. Quando tutti i brani musicali presenti nella cartella (o i file selezionati) sono stati riprodotti una volta Mod Ripetiz. è impostata su Spenta. Riproduzione di un gruppo di brani

1. Premere il tasto ▲ per passare alla sezione Elenco gruppi.

2. Selezionare un gruppo utilizzando i tasti ◄ e ► .

3. Premere il tasto ∂ (Riproduci). Viene avviata la riproduzione dei file del gruppo selezionato.

1. Selezionare i file nella sezione Elenco file contenuti nel gruppo desiderato.

N Per passare al gruppo successivo/precedente, premere il tasto π (REW) o µ (FF) .

2. Premere il tasto TOOLS.

3. Premere il tasto ▲ o ▼ per selezionare Riproduci gruppo corrente, quindi premere il tasto ENTERE .

N Vengono riprodotti i brani musicali inseriti nel gruppo di ordinamento, compresi i brani selezionati. Riproduzione dei brani musicali selezionati

1. Premere il tasto ▼ per selezionare la sezione Elenco file.

2. Per selezionare il file musicale desiderato, premere il tasto ◄ o ►.

3. Premere il tasto giallo.

4. Ripetere l'operazione per selezionare più file musicali.

N Il contrassegno c appare a sinistra del brano musicale selezionato. N Per deselezionare tutti i file, premere il tasto TOOLS quindi selezionare Deselez tutto.

5. Premere il tasto ∂ (Riproduci)/ENTERE .

N Vengono riprodotti i file selezionati. Italiano - 34 [550-W.Euro]BN68-02324A-03L09.in34 34 2009-10-09 3:01:08 ¦ Menu Opzione della riproduzione di file musicali Menu Opzione della riproduzione di file musicali ❑ Mod Ripetiz. → Acceso / Spenta E’ possibile riprodurre ripetutamente i brani musicali. Strumenti Mod Ripetiz. ◀ Acceso ▶ Impostazioni immagine ❑ Impostazioni immagine / Impostazioni audio Impostazioni audio Informazioni È possibile configurare le impostazioni delle immagini e dell'audio. Rimozione sicura ❑ Informazioni U Sposta L Regola e Esci Vengono visualizzate le informazioni relative al brano musicale. ❑ Rimozione sicura Il dispositivo può essere rimosso dal televisore in modo sicuro. ¦ Utilizzo del menu Impostazione Il menu Impostazioni mostra le impostazioni utente del menu Media Play. SUM

1. Premere il tasto MEDIA.P.

2. Premere il tasto ◄ o ► per selezionare Setup, quindi premere il tasto ENTERE.

3. Per selezionare l’opzione desiderata, premere il tasto ▲ o ▼.

4. Premere ◄ o ► per selezionare per selezionare l'opzione.

N Per uscire dalla modalità Media Play premere il tasto MEDIA.P sul telecomando.

Modalità Ripeti musica → Acceso / Spenta Selezionare questa opzione per riprodurre ripetutamente i brani musicali.

Durata salvaschermo → 2 ore / 4 ore / 8 ore Selezionare questa opzione per impostare il tempo di attesa prima che lo screen saver entri in funzione.

Informazioni Selezionare questa opzione per visualizzare le informazioni sul dispositivo collegato.

Rimozione sicura Il dispositivo può essere rimosso dal televisore in modo sicuro. 851.86MB/993.02MB Libero Photo SUM Music Setup e Esci Dispositivo Modalità Ripeti musica Durata salvaschermo ◀ Acceso ▶ : 2 ore Informazioni Rimozione sicura SUM Dispositivo U Sposta L Regola R Ritorno Italiano - 35 [550-W.Euro]BN68-02324A-03L09.in35 35 2009-10-09 3:01:08 ANYNET+ ¦ Collegamento dei dispositivi Anynet+ Cos'è Anynet+? Anynet+ è una funzione che permette di controllare mediante il telecomando del televisore Samsung tutti i dispositivi Samsung collegati che supportano Anynet+. Il sistema Anynet+può essere usato solo con i dispositivi Samsung dotati della funzione Anynet+. Per controllare se il dispositivo Samsung in uso è dotato di questa funzione, verificare la presenza del logo Anynet+. Per effettuare il collegamento a un televisore

Anynet+ 1 Cavo HDMI 1.3 Anynet+ 2 Cavo HDMI 1.3 Anynet+ 3 Cavo HDMI 1.3 Anynet+ 4 Cavo HDMI 1.3 1. Collegare la porta HDMI IN (1, 2, 3(DVI)o 4) del televisore alla porta HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. Per effettuare il collegamento a un sistema Home Theatre

Anynet+ 1 Home Theater Cavo HDMI 1.3 Cavo ottico Cavo HDMI 1.3 Anynet+ 2 Cavo HDMI 1.3 Cavo HDMI 1.3 Anynet+ 3 Anynet+ 4 Cavo HDMI 1.3 1. Collegare la porta HDMI IN (1, 2, 3(DVI) o 4) del televisore alla porta HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. 2. Collegare la porta HDMI IN del sistema Home Theatre alla porta HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. N Collegare un cavo ottico tra la porta DIGITAL AUDIO OUT (OPTICAL) del televisore all'ingresso Digital Audio del sistema Home Theatre. N Se si opta per una connessione di questo genere, la presa Ottica permette l’uscita di soli 2 canali audio. In questo modo sarà possibile sentire l’audio solo dagli altoparlanti frontali sinistro e destro del sistema Home Theatre e dal subwoofer. Per avere un audio a 5.1 canali, collegare la porta DIGITAL AUDIO OUT (OPTICAL) del lettore DVD / Ricevitore satellitare (p. es. dispositivo Anynet 1 o 2) direttamente a un amplificatore o all’Home Theatre, non al televisore. N Collegare solo un sistema Home Theatre. N E’ possibile collegare un dispositivo Anynet+ tramite un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+. N Anynet+ si attiva solo quando il relativo dispositivo AV che supporta Anynet+ è acceso o in modalità Standby. N Anynet+ supporta fino a 12 dispositivi AV. Da notare che è possibile collegare fino a 3 dispositivi dello stesso tipo. Italiano - 36 [550-W.Euro]BN68-02324A-03L09.in36 36 2009-10-09 3:01:09 ¦ Configurazione di Anynet+ ❑ Impostazione

Anynet+ (HDMI-CEC) → Off / On Per utilizzare la funzione Anynet+, Anynet+ (HDMI-CEC) deve essere impostato su On. N Quando la funzione Anynet+ (HDMI-CEC) è disattivata, sono disattivate anche tutte le funzioni relative a Anynet+. Spegnimento auto → No / Sì Impostazione della disattivazione automatica di un dispositivo Anynet+ allo spegnimento del televisore. N La sorgente attiva deve essere impostata sul telecomando in modo che il televisore utilizzi la funzione Anynet+. N Se si imposta Spegnimento auto su Sì, i dispositivi esterni collegati al televisore si spengono ogniqualvolta si spegne il televisore. Se un dispositivo esterno è in fase di registrazione, potrebbe non spegnersi automaticamente. Media Play (USB) Applicazione T Premere il tasto TOOLS per visualizzare il menu Strumenti. E' inoltre possibile visualizzare il menu Anynet+ selezionando Strumenti → Anynet+ (HDMI-CEC). Anynet+ (HDMI-CEC) Impostazione Anynet+ (HDMI-CEC) : Acceso ▶ Spegnimento auto : Sì U Sposta E Conf. R Ritorno Impostazione Anynet+ (HDMI-CEC) : On Spegnimento auto : Sì ▶ U Sposta E Conf. R Ritorno ¦ Passaggio tra dispositivi Anynet+

1. Premere il tasto TOOLS. Premere ENTERE per selezionare Anynet+ (HDMI-CEC).

2. Premere il tasto ▲ o ▼ per selezionare Elenco dispositivi, quindi premere ENTERE.

N Vengono elencati tutti i dispositivi Anynet+ collegati al televisore. N Se non si trova il dispositivo desiderato, premere il tasto rosso per eseguire la scansione dei dispositivi. Visualizza TV Elenco dispositivi Registrazione DVDR MENU DVDR INFO Ricevitore Impostazione : DVDR : Off

3. Premere il tasto ▲ o ▼ per selezionare un particolare dispositivo, quindi premere

ENTERE. Il dispositivo selezionato viene attivato. N Solo all’impostazione di Anynet+ (HDMI-CEC) su On nel menu Applicazione U Sposta E Conf. R Ritorno comparirà il menu Elenco dispositivi. N Il passaggio al dispositivo selezionato può richiedere fino a 2 minuti. Non è possibile annullare l’operazione durante il passaggio da un dispositivo all’altro. N Il tempo richiesto per la scansione dei dispositivi dipende dal numero di dispositivi collegati. N Al termine della scansione, il numero di dispositivi trovati non appare. N Sebbene all’accensione del televisore l’apparecchio ricerchi automaticamente tutti i dispositivi collegati, questi non vengono automaticamente visualizzati nell’elenco dei dispositivi collegati. Per ricercare il dispositivo collegato premere il tasto rosso. N Se si è selezionata una modalità di ingresso esterna tramite il tasto SOURCE non sarà possibile utilizzare la funzione Anynet+. Passare a un dispositivo Anynet+ utilizzando Elenco dispositivi. Menu Anynet+ Il menu Anynet+ può variare a seconda del tipo e dello stato del dispositivo Anynet+ collegato al televisore. Menu Anynet+ Visualizza TV Elenco dispositivi (nome_dispositivo) MENU (nome_dispositivo) INFO Registrazione: (*registratore) Interrompere registrazione: (*registratore) Ricevitore Descrizione Anynet+ passa alla modalità di trasmissione TV. Visualizza l’elenco dei dispositivi Anynet+. Mostra i menu del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu del disco del registratore DVD. Mostra i menu di riproduzione del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu di riproduzione del registratore DVD. Avvia immediatamente la registrazione mediante il registratore. (Questa funzione è disponibile solo per i dispositivi che supportano la funzione di registrazione.) Interrompe la registrazione. L’audio viene riprodotto attraverso il ricevitore. N Se al sistema è collegato più di un dispositivo di registrazione, questi vengono visualizzati come (*registratore); in caso il dispositivo collegato sia uno solo, verrà rappresentato come (*nome_dispositivo). Italiano - 37 [550-W.Euro]BN68-02324A-03L09.in37 37 2009-10-09 3:01:10 Tasti del telecomando disponibili in modalità Anynet+ Tipo dispos Stato operativo Dispositivo Anynet+ Una volta attivato il dispositivo, quando il menu del dispositivo corrispondente appare sullo schermo. Dispositivo con sintonizzatore incorporato Dispositivo audio Una volta attivato il dispositivo, quando si riproduce un file Tasti disponibili Tasti numerici ▲/▼/◄/►/ tastoENTERE Tasti colorati / tasto EXIT π(Ricerca indietro) / µ(Ricerca avanti) ∫(Arresta) / ∂(Riproduci) / ∑(Pausa) Una volta attivato il dispositivo, durante la visione di un programma televisivo. P>/P< Una volta attivato il ricevitore. Y / MUTE N La funzione Anynet+ è utilizzabile solo quando il telecomando è impostato su TV. N Il tasto ∏ è attivo solo in fase di registrazione. N Non è possibile gestire i dispositivi Anynet+ utilizzando i pulsanti del televisore. I dispositivi Anynet+ possono essere gestiti solo tramite telecomando. N In determinate condizioni, il telecomando del televisore potrebbe non funzionare. In questo caso, selezionare nuovamente il dispositivo Anynet+. N Le funzioni Anynet+ non sono attive con prodotti di altre marche. N Le operazioni π, µ possono differire in base al dispositivo in uso. ¦ Registrazione Con un videoregistratore Samsung è possibile registrare un programma televisivo.

1. Premere il tasto TOOLS. Premere ENTERE per selezionare Anynet+ (HDMI-CEC).

2. Premere il tasto ▲ o ▼ per selezionare Recording Immediately, quindi premere

ENTERE. La registrazione ha inizio. N Se sono presenti più dispositivi di registrazione Se sono collegati più dispositivi di registrazione, questi vengono elencati. Premere il tasto ▲ o ▼ per selezionare un particolare dispositivo, quindi premere ENTERE . La registrazione ha inizio. N Se il dispositivo di registrazione non è visualizzato,selezionare Elenco dispositivi e premere il tasto rosso per eseguire la ricerca dei dispositivi Visualizza TV Elenco dispositivi Registrazione DVDR MENU DVDR INFO Ricevitore Impostazione : DVDR : Off U Sposta E Conf. R Ritorno

3. Per uscire, premere EXIT.

N E’ possibile registrare il segnale preveniente da una sorgente selezionando Registrazione: (nome_dispositivo). N Premendo il tasto ∏ si eseguirà la registrazione del programma attualmente visualizzato sul televisore. Se si stanno guardando le immagini provenienti da un altro dispositivo, vengono registrate le immagini di quel dispositivo. N Prima di registrare, controllare che il jack dell’antenna sia correttamente collegato al dispositivo di registrazione. Per collegare in modo corretto un’antenna a un dispositivo di registrazione, consultare il manuale dell'utente del dispositivo di registrazione utilizzato. ¦ Ascolto tramite il Ricevitore (Home theater) È possibile ascoltare l’audio tramite un ricevitore anzichè dagli altoparlanti del televisore.

1. Premere il tasto TOOLS. Premere ENTERE per selezionare Anynet+ (HDMI-CEC).

2. Premere ▲ o ▼ per selezionare Ricevitore. Premere ◄ o ► per selezionare On o Off.

Visualizza TV Elenco dispositivi Registrazione: DVDR DVDR MENU DVDR INFO Ricevitore Impostazione

3. Per uscire, premere EXIT.

: Off N Se il ricevitore supporta solo l’audio, potrebbe non comparire nell’elenco dei dispositivi. N Il ricevitore è operativo solo se è collegata in modo appropriato la porta ottica di ingresso del ricevitore alla porta DIGITAL AUDIO OUT (OPTICAL) del televisore. U Sposta E Conf. R Ritorno N Quando il ricevitore (home theatre) è impostato su Acceso, è possibile udire l'audio proveniente dall'uscita ottica del televisore. Quando il televisore visualizza un segnale DTV (Antenna), invia l'audio a

5.1 canali al ricevitore Home Theatre. Se la sorgente è un componente digitale, come per es. un DVD, ed è collegata al

televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore Home Theatre. N Nel caso di una interruzione di corrente al televisore quando il menu Ricevitore è impostato su On (per lo scollegamento del cavo o un calo di potenza), la funzione Selezione altoparlante può essere impostata su Altoparlante est alla riaccensione del televisore. Italiano - 38 [550-W.Euro]BN68-02324A-03L09.in38 38 2009-10-09 3:01:10 ¦ Risoluzione dei problemi con Anynet+ Problema Anynet+ non funziona. Per avviare Anynet+. Per uscire da Anynet+. Sullo schermo viene visualizzato il messaggio ‘Connecting to Anynet+ device...’. Impossibile avviare la riproduzione sul dispositivo Anynet+. Lo schermo del dispositivo esterno non appare. Possibile soluzione ● Controllare se si sta utilizzando un dispositivo Anynet+. Il sistema Anynet+ può essere utilizzato solo con dispositivi che supportano Anynet+. ● Collegare un solo ricevitore (Home Theatre). ● Controllare che il cavo di alimentazione di Anynet+ sia correttamente collegato. ● Controllare i collegamenti dei cavi Video/Audio/HDMI 1.3 del dispositivo Anynet+. ● Verificare se Anynet+ (HDMI-CEC) è impostato su Acceso nel menu Impostazione di Anynet+. ● Verificare che il telecomando del televisore sia in modalità TV. ● Verificare che sia Anynet+ la modalità esclusiva del telecomando. ● In particolari condizioni, Anynet+ non funziona. (Ricerca canali, Media Play, Plug & Play, ecc). ● Quando si collega o si rimuove il cavo HDMI 1.3, eseguire una nuova ricerca dei dispositivi oppure spegnere e riaccendere il televisore. ● Controllare che la funzione Anynet+ del dispositivo Anynet+ sia attivata. ● Verificare che il dispositivo Anynet+ sia collegato correttamente al televisore e che Anynet+ (HDMI-CEC) sia impostato su On nel menu Anynet+ Impostazione. ● Premere il tasto TV sul telecomando per passare al controllo del televisore. Premere il tasto TOOLS per visualizzare il menu Anynet+ e selezionare l’opzione desiderata. ● Selezionare Visualizza TV nel menu Anynet+. ● Premere il tasto SOURCE sul telecomando del televisore e selezionare un dispositivo non Anynet+. ● Premere P >/<, PRE-CH e FAV.CH per cambiare la modalità TV. (Notare che il tasto dei canali funziona solo se non è collegato un dispositivo Anynet+ con sintonizzatore incorporato.) ● Non è possibile utilizzare il telecomando durante la configurazione di Anynet+ o il passaggio a un’altra modalità di visualizzazione. ● Utilizzare il telecomando solo al termine dell’impostazione di Anynet+ o del passaggio alla nuova modalità di visualizzazione. ● Non è possibile utilizzare la funzione di riproduzione mentre è in corso la funzione Plug & Play.

Il programma TV non può essere ● registrato. L’audio del televisore non viene riprodotto attraverso il ricevitore. Controllare se il dispositivo supporta le funzioni Anynet+. Verificare che il cavo HDMI 1.3 sia collegato correttamente. Verificare che Anynet+ (HDMI-CEC) sia impostato su On nel menu Anynet+ Impostazione. Cercare nuovamente altri dispositivi Anynet+. E’ possibile collegare un dispositivo Anynet+ solo tramite un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+. In caso di chiusura anomala, a causa di uno scollegamento del cavo HDMI, del cavo di alimentazione oppure di una interruzione di corrente, ripetere la ricerca del dispositivo. Verificare se il jack dell’antenna sul dispositivo di registrazione è correttamente collegato. Collegare il televisore e il ricevitore mediante il cavo ottico. Italiano - 39 [550-W.Euro]BN68-02324A-03L09.in39 39 2009-10-09 3:01:10 RACCOMANDAZIONI ¦ Funzione Teletext La maggior parte delle emittenti televisive fornisce servizi informativi tramite il servizio Teletext. La pagina dell’indice del servizio Teletext contiene informazioni sull’uso del servizio. Inoltre, è possibile selezionare varie opzioni tramite i tasti del telecomando. N Per visualizzare correttamente le informazioni del servizio Teletext, è necessario che la ricezione del canale sia stabile. In caso contrario, alcune informazioni potrebbero essere perse o alcune pagine potrebbero non essere visualizzate correttamente. 1 0 (modalità) Premere questo tasto per selezionare la modalità Teletext (LIST/FLOF). Premendo questo tasto nella modalità LIST, si attiva la modalità di memorizzazione dell’elenco. In modalità di salvataggio List, è possibile memorizzare la pagina Teletext all'interno di un elenco utilizzando il tasto 8(memorizza). 2 5 (scopri) Consente di visualizzare il testo nascosto (risposte a quiz, ad esempio). Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto. 4 8 (memorizza) Utilizzato per memorizzare le pagine Teletext. 5 Tasti colorati (rosso/verde/giallo/ blu) Se una emittente usa il sistema FASTEXT, i vari argomenti trattati in una pagina Teletext vengono codificati in base ai colori e possono essere selezionati premendo i relativi tasti colorati. Premere il tasto il cui colore corrisponde a quello dell’argomento desiderato. La pagina viene visualizzata con altre informazioni colorate che possono essere selezionate allo stesso modo. Per visualizzare la pagina successiva o precedente, premere il tasto colorato corrispondente. 7 : (esci) Esce dalla visualizzazione del servizio Teletext. 8 1 (pagina secondaria) Visualizza la pagina secondaria disponibile. 9 2 (pagina su) Consente di visualizzare la pagina Teletext successiva. 0 3 (pagina giù) Consente di visualizzare la pagina Teletext precedente. ! 9 (mantieni) Consente di mantenere visualizzata una pagina, se la pagina è collegata a più pagine secondarie che scorrono automaticamente. Premerlo nuovamente per riprendere la visualizzazione.

3 4 (Formato) Premere questo tasto per raddoppiare le dimensioni dei caratteri nella metà superiore dello schermo. Premere di nuovo il tasto per ingrandire i caratteri nella metà inferiore dello schermo. Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto. 6 / (Teletext on/mix) Premere questo tasto per attivare la modalità Teletext dopo avere selezionato un canale che fornisce questo tipo di servizio. Premere di nuovo il tasto per sovrapporre le informazioni del servizio Teletext alla trasmissione corrente.

@ 6 (indice) In modalità Teletext, premere questo tasto in qualsiasi momento per visualizzare la pagina dell’indice (contenuti). # 7 (annulla) Utilizzato per visualizzare le stazioni emittenti durante la ricerca di una pagina. N E’ possibile cambiare le pagine Teletext premendo i tasti numerici sul telecomando. Italiano - 40 [550-W.Euro]BN68-02324A-03L09.in40 40 2009-10-09 3:01:10 Le pagine Teletext sono organizzate in base a sei categorie: Parte

Contenuti Numero della pagina selezionata. Identità della stazione emittente. Numero della pagina corrente o stato della ricerca. Data e ora. Testo. Informazioni sullo stato. Informazioni FASTEXT. N Le informazioni del servizio Teletext sono spesso suddivise su più pagine visualizzate in sequenza alle quali è possibile accedere come segue: • Digitando il numero di pagina • Selezionando un titolo in un elenco • Selezionando un’intestazione colorata (sistema FASTEXT) N Il servizio Teletext supportato dal televisore è la versione 2.5 che consente di visualizzare ulteriori elementi grafici o di testo. N In base alla trasmissione, possono comparire bande laterali vuote durante la visualizzazione del servizio Teletext. N In questo caso, non verranno trasmessi ulteriori elementi grafici o di testo. N I televisori meno recenti che non supportano la versione 2.5 non sono in grado di visualizzare alcun elemento grafico o di testo aggiuntivo, a prescindere dal tipo di trasmissione Teletext. O Premere il tasto TV per uscire dal servizio Teletext. ¦ Installazione del piedistallo N Preimpostazione: Collocare la guida del piedistallo e il collare della copertura sul piedistallo e avvitarli usando le viti fornite. Solo per il modello da 32 pollici. Retro INFO Fronte

1. Assemblare il TV LCD al piedistallo.

N Il televisore deve essere sorretto da due o più persone. N Prima di assemblare le due parti, controllare se il lato del piedistallo (anteriore/ posteriore) è quello corretto. N Per installare il televisore sul piedistallo a un'altezza corretta, non applicare una forza eccessiva verso il basso sul lati sinistro o destro superiori del televisore.

2. Avvitare le viti nella posizione 1, quindi avvitare le altre viti nella posizione 2.

N Raddrizzare il prodotto e serrare le viti. Avvitando le viti con lo schermo LCD appoggiato sul piano, una volta sollevato il prodotto potrebbe risultare inclinato su un lato.

1. Svitare le viti sul retro del televisore.

2. Separare il piedistallo dal televisore.

N Il televisore deve essere sorretto da due o più persone.

3. Coprire il foro sul fondo con l'apposito tappo.

¦ Installazione del Kit di montaggio a parete Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il televisore alla parete. Per informazioni dettagliate sull’installazione del kit di montaggio a parete, consultare le istruzioni fornite insieme agli articoli del kit. Contattare un tecnico per richiedere assistenza quando si monta la staffa a parete. Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o infortuni causati da una installazione autonoma del televisore da parte dell’utente. Non installare il Kit di montaggio a parete mentre il televisore è acceso. In caso contrario, potrebbero verificarsi incidenti con lesioni personali causate da scosse elettriche. ¦ Assemblaggio dei cavi Racchiudere i cavi nel fermacavi in modo che non siano visibili attraverso il piedistallo trasparente. ¦ Blocco antifurto Kensington Il blocco Kensington è un dispositivo usato per fissare fisicamente il sistema quando viene utilizzato in un luogo pubblico. L’aspetto del dispositivo e il metodo di blocco possono variare in base alla marca del prodotto. Per informazioni sull’uso, consultare il manuale fornito insieme al blocco Kensington. N Il dispositivo di blocco è in vendita separatamente. N La posizione del blocco Kensington può variare a seconda del modello.

1. Inserire il dispositivo nell’alloggiamento del blocco Kensington sul TV LCD (1) e

ruotarlo nella direzione di chiusura (2).

2. Collegare il cavo del blocco Kensington (3).

3. Fissare il blocco Kensington a un tavolo o un altro oggetto pesante.

Italiano - 42 [550-W.Euro]BN68-02324A-03L09.in42 42 2009-10-09 3:01:14 ¦ Messa in sicurezza della posizione di installazione Mantenere le distanze necessarie tra il prodotto e gli altri elementi presenti (per esempio le pareti) per garantire un’adeguata ventilazione. La mancata osservanza di tale precauzione può comportare un pericolo d’incendio o un malfunzionamento a causa del surriscaldamento del prodotto. Installare il prodotto mantenendo le distanze indicate in figura. N Quando si usa un piedistallo o un sistema di montaggio a parete, utilizzare solo le parti fornite da Samsung Electronics. L’uso di parti di altre marche può causare un malfunzionamento o lesioni provocate da una eventuale caduta del prodotto. L’uso di parti di altre marche può comportare un malfunzionamento o un pericolo di incendio per il surriscaldamento del prodotto a causa di una ventilazione inadeguata. N L’aspetto del prodotto può variare a seconda del modello. Durante l’installazione del prodotto con un piedistallo Durante l’installazione del prodotto con un sistema di montaggio a parete 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm ¦ Fissaggio del televisore alla parete Attenzione: Tirare, spingere o arrampicarsi sul televisore sono azioni che possono provocarne la caduta. Si raccomanda di non far giocare i bambini con il televisore poiché potrebbero appendersi ad esso destabilizzandolo; se ciò dovesse verificarsi, il televisore potrebbe cadere provocando lesioni personali gravi e perfino mortali. Seguire tutte le precauzioni di sicurezza descritte della documentazione allegata. Per una maggiore stabilità e sicurezza del prodotto, installare il dispositivo anticaduta come segue.

Per evitare una eventuale caduta del televisore:

1. Avvitare saldamente i ganci alla parete. Verificare che le viti di fissaggio siano ben

serrate. N A seconda del tipo di parete, potrebbe essere necessario utilizzare anche un fisher. N Poiché i ganci, le viti e il cavo di sicurezza non sono forniti in dotazione, è necessario acquistare tali materiali separatamente. Parete

2. Rimuovere le viti dal centro del pannello posteriore del televisore, inserirle nei ganci e

quindi avvitarle nuovamente al televisore. N Le viti potrebbero non essere fornite insieme al prodotto. In questo caso, acquistare le viti separatamente in base alle specifiche qui riportate. N Specifiche delle viti • Per un TV LCD da 17 ~ 29 pollici: M4 X L15 • Per un TV LCD da 32 ~ 40 pollici: M6 X L15

3. Collegare i ganci fissati al televisore a quelli fissati alla parete utilizzando un cavo

resistente, quindi legarlo strettamente. N Installare il televisore il più possibile vicino alla parete in modo che non possa cadere all’indietro. N Collegare il cavo in modo che i ganci fissati alla parete si trovino allineati o leggermente più in basso di quelli fissati al televisore. N Slegare il cavo prima di spostare il televisore. Parete

4. Accertarsi che tutte le connessioni siano adeguatamente fissate. Controllare

periodicamente le connessioni per verificarne l’eventuale usura o rottura. Per qualsiasi dubbio relativo alla sicurezza delle connessioni effettuate, contattare un installatore specializzato. Italiano - 43 [550-W.Euro]BN68-02324A-03L09.in43 43 2009-10-09 3:01:16 ¦ Risoluzione dei problemi In caso di domande sul funzionamento del televisore, consultare per prima cosa l'elenco sottostante. Se nessuno dei consigli sottoriportati si dimostra utile per risolvere il problema, visitare il sito ‘www.samsung.com’, quindi fare clic sulla voce Support (Assistenza), oppure chiamare il numero del Call Center riportato in ultima pagina. Problema Qualità dell'immagine La qualità dell'immagine non sembra all'altezza di quella vista in negozio. L'immagine è distorta: sono visibili blocchi grandi, blocchi piccoli, punti e pixel Con una connessione Component il colore risulta incongruo o mancante. Colore o luminosità delle immagini scadente. E' visibile una linea punteggiata sul bordo dello schermo. L'immagine risulta in bianco e nero solo in caso di ingresso AV (Composite). Quando si cambiano i canali, l'immagine risulta ferma, distorta o in ritardo. Qualità audio L'audio non viene riprodotto oppure il livello del volume risulta troppo basso anche se impostato al valore massimo. L'immagine è buona ma senza audio. Soluzione Per prima cosa, eseguire il Test immagine per confermare che il televisore sia in grado di visualizzare correttamente l'immagine di prova. ● Quindi, selezionare MENU - Supporto - Auto diagnosi - Test immagine Se l'immagine di prova viene visualizzata correttamente, la scarsa qualità dell'immagine potrebbe essere causata dalla sorgente o dal segnale. ● Se si dispone di un ricevitore via cavo analogico/satellitare, eseguirne l'aggiornamento. Utilizzare cavi HDMI o Component per ottenere una qualità dell'immagine HD. ● Abbonato servizi cavo/satellite: Provare le stazioni HD (High Definition) disponibili attraverso la griglia dei programmi (channel line up). ● Connessione Antenna Provare le stazioni HD dopo avere eseguito il programma automatico. N Molti canali HD trasmettono contenuti SD (Standard Definition) aggiornati. ● Impostare la risoluzione di uscita video del ricevitore via cavo/satellitare su 1080i o 720p. ● Verificare di stare guardando il televisore alla distanza minima raccomandata basata sulla dimensione dello schermo e la definizione del segnale visualizzato. ● La compressione di contenuti video può causare la distorsione dell'immagine specialmente nel caso di immagini caratterizzate da movimenti rapidi, come per esempio eventi sportivi o film d'azione. ● Un segnale debole o di scarsa qualità può causare la distorsione dell'immagine. Questo non è un problema del televisore. ● Verificare che i cavi Component siano connessi ai rispettivi jack. Connessioni allentate o non corrette possono causare problemi di colore o una schermata vuota. ● Regolare le opzioni Immagine nel menu TV. (La modalità Immagine, Colore, Luminosità, Nitidezza) ● Regolare l'opzione Risp. energia nel menu Impostazione. ● Provare a reimpostare l'immagine visualizzandola con le impostazioni predefinite. (Selezionare MENU - Immagine - Reset immagine) ● Se la dimensione dell'immagine è impostata su Adatta a schermo, modificarla selezionando 16:9. ● Cambiare la risoluzione del ricevitore via cavo/satellitare. ● Collegare un cavo video (giallo) al jack verde dell'ingresso component 1 del televisore.

Se il televisore è connesso a un ricevitore via cavo, reimpostare il ricevitore. (Riconnettere il cavo CA e attendere fino al riavvio del ricevitore. L'operazione potrebbe richiedere fino a 20 minuti di tempo) ● Impostare la risoluzione di uscita del ricevitore via cavo su 1080i o 720p. Per prima cosa, eseguire il Test audio per confermare che l'impianto audio del televisore funzioni in modo appropriato. ● Quindi, selezionare MENU - Supporto - Auto diagnosi - Test audio Se l'audio viene riprodotto correttamente, il problema potrebbe essere causato dalla sorgente o dal segnale. ● Verificare il volume del dispositivo esterno collegato al televisore, quindi regolare il volume del televisore di conseguenza.

Rumore proveniente dall'altoparlante.

Impostare l'opzione Selezione altoparlante su Altoparlante TV nel menu audio. Verificare che i cavi audio provenienti dal dispositivo esterno siano connessi ai rispettivi jack audio sul televisore. Verificare l'opzione di uscita audio del dispositivo. (es. Potrebbe essere necessario cambiare l'opzione del ricevitore via cavo in HDMI in caso di collegamento HDMI al TV.) Se si usa un cavo DVI-HDMI, è necessario utilizzare un cavo audio separato. Disattivare la funzione SRS se è stato impostato il volume oltre il valore 30. Scollegare lo spinotto dal jack della cuffia. (se disponibile sul televisore) Verificare le connessioni dei cavi. Verificare che il cavo video non sia connesso a un ingresso audio. Per le connessioni Antenna/Cavo, verificare l'intensità del segnale. Un segnale basso può causare la distorsione dell'audio. Italiano - 44 [550-W.Euro]BN68-02324A-03L09.in44 44 2009-10-09 3:01:17 Problema Nessuna immagine, video spento Il televisore non si accende. Soluzione

Il televisore si spegne automaticamente.

Nessuna immagine/Video.

Connessione RF (Cavo/Antenna) Impossibile ricevere tutti i canali. L'immagine è distorta: sono visibili blocchi grandi, blocchi piccoli, punti e pixel

Connessione PC Messaggio ‘Modo non supportato’. Nell'elenco sorgenti, il PC è sempre evidenziato anche se non è connesso. La riproduzione del video è corretta ma manca l'audio con una connessione HDMI.

Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro. Accertarsi che la presa a muro sia funzionante. Premere il tasto POWER sul televisore per verificare che il telecomando funzioni correttamente. Se il televisore si accende, il problema potrebbe essere causato dal telecomando. Per risolvere il problema causato dal telecomando, consultare il paragrafo sottostante ‘Il telecomando non funziona’. Verificare che l'opzione Timer stand-by sia impostata su On nel menu Impostazione. Se il televisore è collegato al PC, verificare le impostazioni di alimentazione del PC. Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il televisore sia acceso. Se il televisore non riceve segnale per circa 10 ~ 15 minuti con una connessione Antenna/Cavo, il televisore si spegne. Verificare le connessioni dei cavi. (Scollegare e ricollegare tutti i cavi del televisore e dei dispositivi esterni) Impostare l'uscita video del dispositivo esterno (ricevitore via cavo/satellitare, lettore DVD, Blu-ray, ecc) in modo che la connessione corrisponda all'ingresso del televisore. Per esempio, uscita del dispositivo esterno: HDMI, ingresso TV: HDMI. Verificare che il dispositivo collegato sia acceso. Selezionare la corretta sorgente del televisore premendo il tasto SOURCE sul telecomando TV. Verificare che il cavo dell'antenna sia correttamente collegato. Provare a impostare Plug & Play per aggiungere i canali disponibili all'elenco canali. Selezionare MENU - Impostazione - Plug & Play e attendere che tutti i canali disponibili vengano memorizzati. Verificare che l'antenna sia posizionata correttamente. La compressione di contenuti video può causare la distorsione dell'immagine specialmente nel caso di immagini caratterizzate da movimenti rapidi, come per esempio eventi sportivi o film d'azione. Un segnale basso può causare la distorsione dell'immagine. Questo non è un problema del televisore. Impostare la risoluzione di uscita e la frequenza del PC in modo che corrispondano alle risoluzioni supportate dal televisore. E' normale; nell'elenco sorgenti, il PC risulta sempre evidenziato anche quando non è collegato. Verificare l'impostazione di uscita audio sul PC. Italiano - 45 [550-W.Euro]BN68-02324A-03L09.in45 45 2009-10-09 3:01:17 Problema Altri L'immagine non viene riprodotta a pieno schermo. Soluzione

Il telecomando non funziona. Impossibile controllare il volume o le funzioni di accensione/ spegnimento del televisore con il telecomando del ricevitore via cavo/satellitare. Messaggio ‘Modo non supportato’.

Il televisore emana odore di plastica. TV Informazioni sul segnale non è disponibile nel menu Self Diagnostic Test. Il televisore è inclinato verso destra o sinistra. Impossibile montare il piedistallo.

Il menu dei canali (Channel) è in colore grigio. (non disponibile)

Le impostazioni andranno perse dopo 30 minuti o a ogni spegnimento del televisore.

Perdita intermittente di segnale audio o video.

Guardando da vicino il bordo della cornice dello schermo del televisore è possibile notare delle piccole particelle. ‘Segnale criptato’ o ‘Segnale mancante/Segnale debole’ con la scheda (CI/CI+) CAM.

Una volta spento, dopo 45 minuti il televisore si riaccende automaticamente. Immagini/audio ricorrenti. Quando si guardano contenuti SD (4:3) aggiornati per la trasmissione su canali HD, appaiono barre nere su ogni lato dello schermo. Quando vengono trasmessi film con un rapporto d'immagine diverso da quello del televisore, appaiono barre nere sui lati superiore e inferiore dello schermo. Regolare la dimensione dell'immagine sul dispositivo esterno o sul televisore per visualizzare l'immagine a pieno schermo. Sostituire le batterie del telecomando rispettando la polarità (+ -). Pulire la finestra di trasmissione posizionata in cima al telecomando. Puntare il telecomando direttamente verso il televisore a una distanza di 1,5~2 metri. Programmare il telecomando del ricevitore via cavo/satellitare in modo che possa controllare le funzioni del televisore. Consultare il manuale dell'utente del ricevitore via cavo/satellitare per il codice TV SAMSUNG. Verificare la risoluzione del televisore supportata e regolare di conseguenza la risoluzione di uscita del dispositivo esterno. Consultare la sezione di questo manuale relativa all'impostazione della risoluzione. E' normale avvertire questo odore che tuttavia svanirà nel corso del tempo.

Questa funzione è disponibile solo con canali digitali e connessione antenna (RF/Coax).

Rimuovere il piedistallo dal televisore quindi rimontarlo.

Verificare che il televisore sia posizionato su una superficie piana. Se non si riesce a rimuovere le viti dal televisore, utilizzare un cacciavite con punta magnetica. Il menu Canale è disponibile solo se è selezionata la sorgente del televisore.

Se il televisore è in modalità Demo Negozio, ogni 30 minuti verranno azzerate le impostazioni audio e immagine. Commutare la modalità Demo Negozio in Uso dom. secondo la procedura Plug & Play. Premere il tasto SOURCE per selezionare la modalità TV, quindi selezionare MENU → Impostazione → Plug & Play → ENTERE. Verificare le connessioni e ricollegare i cavi. Questo problema potrebbe essere causato dall'uso di cavi troppo grossi o rigidi. Verificare che i cavi siano sufficientemente flessibili da consentire un uso prolungato nel tempo. In caso di montaggio a parete, si consiglia di utilizzare cavi con connettori da 90°. Ciò non costituisce un difetto ma fa parte del design del prodotto. Verificare che nel modulo CAM la SCHEDA CI (CI+) sia installata nell'alloggiamento common interface. Estrarre il modulo CAM dal televisore e inserirlo nuovamente nell'alloggiamento. Ciò è normale, il televisore è dotato della funzione OTA (Over The Air) che permette di aggiornare il firmware scaricato durante la visione del televisore. Verificare e modificare il segnale/la sorgente. N Lo schermo LCD TFT usa un pannello composto da sotto pixel che richiedono una speciale tecnologia di produzione. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto. Italiano - 46 [550-W.Euro]BN68-02324A-03L09.in46 46 2009-10-09 3:01:17 ¦ Specifiche Nome modello Dimensione schermo (Diagonale) Risoluzione PC (Ottimale) Audio (Uscita) Dimensioni (LarxProxAlt) Corpo Con piedistallo Peso Con piedistallo Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio Piedistallo ruotabile (Sinistra / Destra) Nome modello Dimensione schermo (Diagonale) Risoluzione PC (Ottimale) Audio (Uscita) Dimensioni (LarxProxAlt) Corpo Con piedistallo Peso Con piedistallo Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio Piedistallo ruotabile (Sinistra / Destra) LE32B550, LE32B551 LE32B553, LE32B554 LE37B550, LE37B551 LE37B553, LE37B554 32 poll. 37 poll. 1920 x 1080 a 60 Hz 1920 x 1080 a 60 Hz 2 x 10W 2 x 10W 794 X 77 X 524 mm 794 X 240 X 570 mm 917 X 79 X 592 mm 917 X 255 X 658 mm 13 kg 16 kg Da 10°C a 40°C (50°F a 104°F) Dal 10% all’80%, senza condensa Da -20°C a 45°C (-4°F a 113°F) Dal 5% al 95%, senza condensa -20˚ ~ 20˚ LE40B550, LE40B551 LE40B553, LE40B554 LE46B550, LE46B551 LE46B553, LE46B554 40 poll. 46 poll. 1920 x 1080 a 60 Hz 1920 x 1080 a 60 Hz 2 x 10W 2 x 10W 982 X 79 X 626 mm 982 X 255 X 676 mm 1116 X 79 X 706 mm 1116 X 275 X 770 mm 18 kg 23 kg Da 10°C a 40°C (50°F a 104°F) Dal 10% all’80%, senza condensa Da -20°C a 45°C (-4°F a 113°F) Dal 5% al 95%, senza condensa -20˚ ~ 20˚ N Design e specifiche sono soggetti a modifiche senza preavviso. N Questo prodotto è un’apparecchiatura digitale di Classe B. N Per l’alimentazione elettrica e il consumo di corrente, consultare l’etichetta apposta al prodotto. Italiano - 47 [550-W.Euro]BN68-02324A-03L09.in47 47 2009-10-09 3:01:17 [550-W.Euro]BN68-02324A-03L09.in48 48 HDMI (4ea) DVI Audio
