MANUAL DE UTILIZADOR LE46B554 SAMSUNG

N El panel LCD TFT utiliza un panel que consta de píxeles de ínfimo tamaño que requieren de una tecnología altamente sofisticada para su fabricación. No obstante, puede que existan unos cuantos píxeles brillantes u oscuros en la pantalla. Estos píxeles no influirán en el rendimiento del aparato. Español - 46 [550-W.Euro]BN68-02324A-03L09.in46 46 2009-10-09 3:01:47 ¦ Especificaciones Nombre del modelo Tamaño de pantalla (Diagonal) Resolución de PC (Óptima) Sonido (Salida) Dimensiones (An x Pr x Al) Cuerpo principal Con el soporte Peso Con el soporte Consideraciones medioambientales Temperatura de funcionamiento Humedad de funcionamiento Temperatura de almacenamiento Humedad de almacenamiento Soporte giratorio (Izquierda/derecha) Nombre del modelo Tamaño de pantalla (Diagonal) Resolución de PC (Óptima) Sonido (Salida) Dimensiones (An x Pr x Al) Cuerpo principal Con el soporte Peso Con el soporte Consideraciones medioambientales Temperatura de funcionamiento Humedad de funcionamiento Temperatura de almacenamiento Humedad de almacenamiento Soporte giratorio (Izquierda/derecha) LE32B550, LE32B551 LE32B553, LE32B554 LE37B550, LE37B551 LE37B553, LE37B554 32 pulgadas 37 pulgadas 1920 x 1080 a 60 Hz 1920 x 1080 a 60 Hz 10 W x 2 10 W x 2 794 x 77 x 524 mm 794 x 240 x 570 mm 917 x 79 x 592 mm 917 x 255 x 658 mm 13 kg 16 kg 10 °C a 40 °C (50 °F a 104 °F) 10 % al 80 %, sin condensación -20 °C a 45 °C (-4 °F a 113 °F) 5 % al 95 %, sin condensación -20˚ ~ 20˚ LE40B550, LE40B551 LE40B553, LE40B554 LE46B550, LE46B551 LE46B553, LE46B554 40 pulgadas 46 pulgadas 1920 x 1080 a 60 Hz 1920 x 1080 a 60 Hz 10 W x 2 10 W x 2 982 x 79 x 626 mm 982 x 255 x 676 mm 1116 X 79 X 706 mm 1116 X 275 X 770 mm 18 kg 23 kg 10 °C a 40 °C (50 °F a 104 °F) 10 % al 80 %, sin condensación -20 °C a 45 °C (-4 °F a 113 °F) 5 % al 95 %, sin condensación -20˚ ~ 20˚ N El diseño y las especificaciones pueden cambiar sin previo aviso. N Este dispositivo es un aparato digital de la Clase B. N Para conocer la fuente de alimentación y el consumo de energía, consulte la etiqueta adherida al producto. Español - 47 [550-W.Euro]BN68-02324A-03L09.in47 47 2009-10-09 3:01:47 As imagens e ilustrações neste manual do utilizador servem apenas de referência e podem ser diferentes do produto real. O design e as especificações do produto podem ser alterados sem aviso prévio. ❑ Aviso sobre a televisão digital

1. As funcionalidades relacionadas com a televisão digital (DVB) apenas estão disponíveis em países/áreas onde os sinais

digitais terrestres DVB-T (MPEG2 e MPEG4 AVC) sejam transmitidos, ou onde consiga aceder a um serviço de televisão por cabo compatível com DVB-C (MPEG2 e MPEG4 AAC). Confirme com o seu representante local a possibilidade de receber sinal DVB-T ou DVB-C.

2. DVB-T é a norma de consórcio europeia DVB para a transmissão de televisão digital terrestre e DVB-C é a norma para a

transmissão de televisão digital por cabo. Existem, contudo, algumas funções diferenciadas como o EPG (Guia electrónico de programação), VOD (Vídeo a pedido), entre outras, que não estão incluídas nesta especificação. Por esse motivo, não são suportadas de momento.

3. Embora este televisor cumpra as mais recentes normas DVB-T e DVB-C [Agosto de 2008], não é possível garantir a

compatibilidade com as futuras transmissões digitais terrestres DVB-T e transmissões digitais por cabo DVB-C. 4. Dependendo do país/área onde este televisor é utilizado, alguns fornecedores de televisão por cabo podem cobrar uma taxa adicional por esses serviços e poderá ser necessário concordar com os termos e condições dos seus negócios. 5. Algumas funções da televisão digital podem estar indisponíveis em alguns países ou regiões e o DVB-C poderá não funcionar correctamente com alguns fornecedores de serviços por cabo.

6. Para mais informações, contacte o centro local de assistência ao cliente da SAMSUNG.

• ❑ Precauções a ter ao ver imagens fixas Uma imagem fixa pode danificar permanentemente o ecrã do televisor. ● Uma imagem fixa e parcialmente fixa não deve permanecer no painel LCD durante mais do que 2 horas, pois pode provocar uma retenção de imagem no ecrã. Esta retenção de imagem também é conhecida como queimadura de ecrã. Para evitar a retenção de imagem, diminua o grau de brilho e de contraste do ecrã ao visualizar uma imagem fixa. A utilização do televisor LCD no formato 4:3 durante um longo período de tempo pode deixar vestígios de margens na parte esquerda, direita e central do ecrã, devido a diferenças de emissão de luz. Reproduzir um DVD ou ligar uma consola de jogos pode causar efeitos semelhantes no ecrã. Os danos causados pelo efeito acima mencionado não são cobertos pela garantia. ● A visualização de imagens fixas de jogos de vídeo ou de PC durante um longo período de tempo pode produzir pós-imagens parciais. Para evitar este efeito, reduza o ‘brilho’ e o ‘contraste’ quando visualizar imagens fixas. © 2009 Samsung Electronics Co., Ltd. Todos os direitos reservados. [550-W.Euro]BN68-02324A-03L09.in1 1 2009-10-09 3:01:47 Conteúdos Media Play (USB) Configurar o televisor ■ Apresentação do painel de controlo p. 2
• ■ Acessórios p. 3
• ■ Apresentação do painel de ligação p. 4
• ■ Apresentação do telecomando p. 6
• ■ Colocar pilhas no telecomando p. 7
• ■ Aceder aos menus p. 7
• ■ Definir o televisor para modo de espera p. 8
• ■ Função Plug & Play (Dependendo do modelo) p. 8
• ■ Visualização no ecrã p. 9
• ■ Ligar um dispositivo USB p. 28
• ■ Função Media Play p. 29
• ■ Menu de opções da lista de fotografias p. 30
• ■ Visualizar uma fotografia ou uma apresentação de diapositivos p. 31
• ■ Menu de opções da apresentação de diapositivos p. 32
• ■ Menu de opções da lista de músicas p. 33
• ■ Reproduzir uma música p. 34
• ■ Menu de opções de reprodução de músicas p. 35
• ■ Utilizar o menu Setup p. 35
• ANYNET+ CANAL ■ Menu Canal p. 9
• ■ Gerir canais p. 12
• IMAGEM ■ Configurar o menu Imagem p. 14
• ■ Utilizar o televisor como monitor de computador (PC) p. 18
• ■ Configurar o televisor com o PC p. 19
• SOM ■ Configurar o menu Som p. 20
• ■ Seleccionar o modo de Som p. 21
• CONFIGURAR ■ Definir o menu Configurar p. 22
• ■ Acertar a hora p. 24
• ENTRADA / SUPORTE ■ Ligar dispositivos Anynet+ p. 36
• ■ Configurar a função Anynet+ p. 37
• ■ Alternar entre os dispositivos Anynet+ p. 37
• ■ Gravação p. 38
• ■ Ouvir através de um Receptor (Home theater) p. 38
• ■ Resolução de problemas para o Anynet+ p. 39
• RECOMENDAÇÕES ■ Função de teletexto p. 40
• ■ Instalar a base p. 41
• ■ Desligar a base p. 42
• ■ Instalar o kit de montagem na parede p. 42
• ■ Montar os cabos p. 42
• ■ Dispositivo anti-roubo Kensington p. 42
• ■ Manter um espaço de instalação seguro p. 43
• ■ Fixar o televisor à parede p. 43
• ■ Resolução de problemas p. 44
• ■ Especificações p. 47
• ■ Menu Entrada p. 26
• ■ Menu Support Português ❑ Licença TruSurround HD, SRS e símbolo são marcas comerciais da SRS Labs, Inc. A tecnologia TruSurround HD está incorporada na licença da SRS Labs, Inc. Fabricado sob a licença da Dolby Laboratories. Dolby e o símbolo de duplo D são marcas comerciais da Dolby Laboratories. ❑ Símbolo p. 26

Nota Tecla rápida Botão TOOLS Carregue Português - [550-W.Euro]BN68-02324A-03L09.in1 1 2009-10-09 3:01:47 Configurar o televisor ¦ Apresentação do painel de controlo N A cor e a forma do produto podem variar consoante o modelo. N Para activar os botões do painel frontal, toque neles com o dedo.

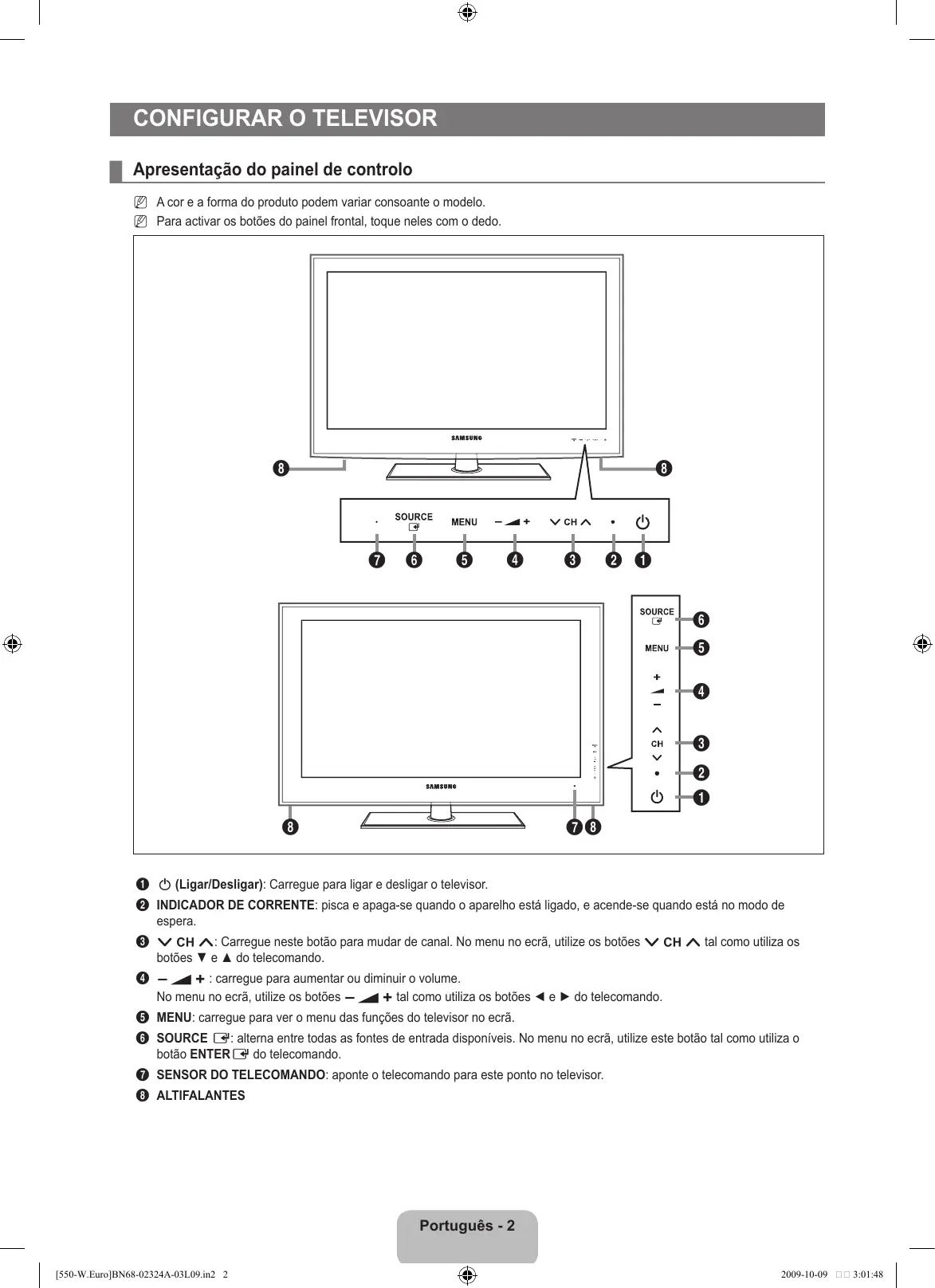

1 P (Ligar/Desligar): Carregue para ligar e desligar o televisor. 2 INDICADOR DE CORRENTE: pisca e apaga-se quando o aparelho está ligado, e acende-se quando está no modo de espera. 3 z: Carregue neste botão para mudar de canal. No menu no ecrã, utilize os botões z tal como utiliza os botões ▼ e ▲ do telecomando. 4 Y : carregue para aumentar ou diminuir o volume. No menu no ecrã, utilize os botões Y tal como utiliza os botões ◄ e ► do telecomando. 5 MENU: carregue para ver o menu das funções do televisor no ecrã. 6 SOURCE E: alterna entre todas as fontes de entrada disponíveis. No menu no ecrã, utilize este botão tal como utiliza o botão ENTERE do telecomando. 7 SENSOR DO TELECOMANDO: aponte o telecomando para este ponto no televisor. 8 ALTIFALANTES Português - [550-W.Euro]BN68-02324A-03L09.in2 2 2009-10-09 3:01:48 ¦ Acessórios Telecomando e pilhas (2 pilhas AAA) Cabo de alimentação Manual do utilizador Tampa da parte inferior Pano de limpeza Suporte de cabos (Dependendo do modelo) (M4 X L16) Cartão de garantia / Manual de segurança (não estão disponíveis em todos os locais) 4 parafusos para a base (Dependendo do modelo) N Verifique se os seguintes acessórios estão incluídos no televisor LCD. Se faltar algum dos acessórios, contacte o revendedor. N A cor e a forma dos acessórios podem variar consoante o modelo. Português - [550-W.Euro]BN68-02324A-03L09.in3 3 2009-10-09 3:01:49 ¦ Apresentação do painel de ligação [Painel lateral do [Painel posterior do televisor] televisor]

Entrada de energia N A cor e a forma do produto podem variar consoante o modelo. 1 COMPONENT IN Liga o vídeo / áudio do componente.

2 HDMI IN 1, 2, 3(DVI), 4 / DVI AUDIO IN

Estabelece a ligação à tomada HDMI de um dispositivo com uma saída HDMI. N Não é necessária nenhuma ligação de som adicional para a ligação HDMI a HDMI. N O que é HDMI? HDMI (High-Definition Multimedia Interface - Interface multimédia de alta definição) é uma interface que permite a transmissão de sinais de áudio e vídeo digital através de um único cabo. A diferença entre HDMI e DVI é que o dispositivo HDMI é mais pequeno do que o de DVI. N O televisor pode não emitir som e as imagens podem ser apresentadas com cores estranhas quando estão ligados leitores de DVD / leitores de Blu-ray / caixas de televisão por cabo / receptores de satélite (set-top box) que suportem versões HDMI anteriores à 1.3. Se ligar um cabo HDMI mais antigo e não ouvir som, ligue o cabo HDMI à tomada HDMI IN 3(DVI) e os cabos de áudio às tomadas DVI AUDIO IN na parte de trás do televisor. Se isto acontecer, contacte a empresa fornecedora do leitor de DVD / leitor de Blu-ray / caixa de televisão por cabo / receptor de satélite (set-top box) para confirmar a versão HDMI e, em seguida, peça uma actualização. N Utilize a tomada HDMI IN 3(DVI) para a ligação DVI a um dispositivo externo. Utilize um cabo DVI para HDMI ou um adaptador de DVI-HDMI (DVI para HDMI) para uma ligação de vídeo e as tomadas DVI AUDIO IN para áudio. Quando utilizar uma ligação de cabo HDMI / DVI, tem de utilizar a tomada HDMI IN 3(DVI). N Os cabos HDMI de versões anteriores à 1.3 podem provocar imagens tremidas ou fazer com que não sejam apresentadas imagens no ecrã.

3 PC IN [PC] / [AUDIO]

Liga-se às tomadas de saída de vídeo e áudio do PC. N Se o seu PC suportar uma ligação HDMI, pode ligar ao terminal HDMI IN 1, 2, 3(DVI) ou 4. N Se o seu PC suportar uma ligação HDMI, pode ligar ao terminal HDMI IN 3(DVI) / DVI AUDIO IN. 4 ANT IN Estabelece a ligação com uma antena ou sistema de televisão por cabo. 5 DISPOSITIVO DE BLOQUEIO KENSINGTON (consoante o modelo) O dispositivo de bloqueio Kensington (opcional) serve para fixar fisicamente o sistema quando utilizado em locais públicos. Se quiser utilizar um dispositivo de bloqueio, contacte o revendedor onde adquiriu o televisor. N A localização do dispositivo de bloqueio Kensington pode ser diferente consoante o modelo. Português - [550-W.Euro]BN68-02324A-03L09.in4 4 2009-10-09 3:01:49 6 H(AUSCULTADORES) Pode ligar auscultadores à saída de auscultadores no seu televisor. Quando os auscultadores estão ligados, o som dos altifalantes incorporados é desactivado. N A utilização da função de som é limitada quando liga os auscultadores ao televisor. N O uso prolongado dos auscultadores com o volume muito alto pode provocar lesões auditivas. N Não sairá som dos altifalantes quando ligar os auscultadores ao televisor. N O volume dos auscultadores e o volume do televisor são ajustáveis em separado. 7 DIGITAL AUDIO OUT (OPTICAL) Estabelece a ligação com um componente de áudio digital, tal como um receptor do sistema home theatre. N Quando um sistema de áudio digital estiver ligado à tomada DIGITAL AUDIO OUT (OPTICAL): Diminua o volume do televisor e regule o nível de volume com o controlo do volume do sistema. N Pode ouvir áudio de 5.1 canais se o televisor estiver ligado a um dispositivo externo que suporte 5.1 canais. N Se o receptor (sistema home theatre) estiver definido para Lig., o som é reproduzido a partir da tomada óptica do televisor. Se o televisor apresentar um sinal DTV (antena), este vai enviar som de 5.1 canais para o receptor do sistema home theatre. Se a fonte for um componente digital, como um leitor de DVD / leitor de Blu-ray / caixa de televisão por cabo / receptor de satélite (set-top box), e estiver ligada ao televisor através de um cabo HDMI, só pode ouvir som de 2 canais a partir do receptor do sistema home theatre. Se quiser ouvir áudio de 5.1 canais, ligue a tomada de saída de áudio digital ao leitor de DVD / leitor de Blu-ray / caixa de televisão por cabo / receptor de satélite (set-top box) directamente a um amplificador ou a um sistema home theatre, e não ao televisor. 8 SERVICE Conector apenas para assistência técnica.

9 AUDIO OUT [R-AUDIO-L]

Liga-se às tomadas de entrada de áudio do amplificador/sistema home theatre. Quando um amplificador de áudio estiver ligado às tomadas AUDIO OUT [R-AUDIO-L]: diminua o volume do televisor e regule o nível de volume com o controlo do volume do amplificador. 0 EXT1, 2 Entradas ou saídas para dispositivos externos, tais como videogravadores, consolas de jogos ou leitores de DVD. N No Modo EXT, o DTV Out suporta apenas vídeo e áudio MPEG SD. • Especificação de entradas/saídas Entrada Saída Vídeo Áudio (E / D) RGB Vídeo + Áudio(L/R) EXT 1

Apenas está disponível a saída TV ou DTV. EXT 2

Saída que pode escolher.

! AV IN [VIDEO] / [R-AUDIO-L]

Entradas de vídeo e áudio para dispositivos externos como, por exemplo, uma câmara de vídeo ou um videogravador. Conector @ USB Conector para actualizações do software e Media Play, etc. # Ranhura COMMON INTERFACE • Ao não introduzir o ‘CI(CI+) CARD’ em determinados canais, a mensagem ‘Scrambled Signal’ é apresentada no ecrã. • As informações de associação incluindo um número de telefone, ID do ‘CI(CI+) CARD’, ID do anfitrião e outras informações são apresentadas cerca de 2 a 3 minutos depois. Se for apresentada uma mensagem de erro, contacte o seu fornecedor de serviços. • Assim que concluir a configuração das informações dos canais, a mensagem ‘Updating Completed’ é apresentada, indicando que a lista de canais já está actualizada. • Dependendo do modelo, quando o cartão CI for novamente introduzido, pode aparecer uma mensagem a solicitar a palavra-passe do Bloqueio para crianças. • Dependendo do modelo, mesmo que o Bloqueio para crianças esteja definido para Perm. Tudo pode aparecer uma mensagem a solicitar a palavra-passe de programas para adultos (18 anos ou mais). N Tem de solicitar um ‘CI(CI+) CARD’ ao fornecedor de serviços por cabo local. Retire o ‘CI(CI+) CARD’ puxando-o com cuidado para não o deixar cair e danificá-lo. N Introduza o ‘CI(CI+) CARD’ na direcção indicada. N A localização da Ranhura COMMON INTERFACE pode ser diferente consoante o modelo. N Uma vez que o “CI(CI+) CARD” não é suportado nalguns países, regiões, estações emissoras, verifique esta situação junto do seu revendedor autorizado. N A função CI+ apenas é aplicável ao modelo LE********P. Se tiver problemas, contacte o fornecedor de serviços. Português - [550-W.Euro]BN68-02324A-03L09.in5 5 2009-10-09 3:01:49 ¦ Apresentação do telecomando N Pode utilizar o telecomando até aproximadamente 7 metros de distância do televisor. N O funcionamento do telecomando pode ser afectado por luzes fortes. N A cor e a forma do produto podem variar consoante o modelo. 1 POWER : liga e desliga o televisor. ^ > P < : carregue para mudar de canal. 2 BOTÕES NUMÉRICOS : carregue para mudar de canal. & MENU : mostra o menu principal no ecrã. 3 FAV.CH : Utilizado para mostrar a Lista de canais favoritos no ecrã.

• GUIDE : visualização do Guia de programação electrónico (EPG) 4 Y : carregue para aumentar ou diminuir o volume. 5 SOURCE : carregue para seleccionar as fontes de vídeo disponíveis. 6 INFO : carregue para apresentar informações no ecrã do televisor. 7 TOOLS : utilize para seleccionar funções frequentemente utilizadas. 9 BOTÕES COLORIDOS : Utilize estes botões no menu Lista canais, Media Play, etc. ! DUAL : Selecção de efeitos sonoros @ Utilize estes botões nos modos Media Play e Anynet+. (∏: Este telecomando pode ser utilizado para controlar a gravação em gravadores da Samsung que tenham a funcionalidade Anynet+) # TV : selecciona o modo TV directamente. $ PRE-CH : permite-lhe regressar ao canal estava a ver anteriormente. % MUTE M : carregue para tirar o som ao televisor.

( RETURN : volta ao menu anterior.

/ ESQUERDA◄ / DIREITA► / ENTERE: utilize para seleccionar as opções de menu no ecrã e alterar os respectivos valores.

b P.SIZE : Selecção do tamanho de imagem.

c MEDIA.P: Permite-lhe reproduzir ficheiros de música e imagens.

d SUBT. : visualização de legendas digitais

e AD : Selecção da descrição áudio. Funçõesde Teletexto

8 CH LIST : botão utilizado para mostrar a lista de canais no ecrã.

5 0: Selecção do modo de teletexto (LIST / FLOF) 6 5: mostrar teletexto 7 4: selecção de tamanho do teletexto 8 8: memorizar teletexto 9 Selecção de tópicos Fastext 0 /: seleccionar alternadamente teletexto, duplo ou combinado. # :: sair da visualização de teletexto $ 1: página secundária de teletexto ^ 2: página seguinte do teletexto 3: página anterior do teletexto & 6: índice do teletexto ( 9: modo de espera de teletexto a 7: cancelar teletexto Português - [550-W.Euro]BN68-02324A-03L09.in6 6 2009-10-09 3:01:50 ¦ Colocar pilhas no telecomando

1. Levante a tampa na parte de trás do telecomando tal como apresentado na figura.

2. Coloque duas pilhas de tamanho AAA.

N Faça corresponder os pólos ‘+’ e ‘–’ das pilhas com o diagrama existente no compartimento.

3. Volte a colocar a tampa.

N Se não tencionar utilizar o telecomando durante muito tempo, retire as pilhas e guardeas num local fresco e seco. (Em circunstâncias normais de funcionamento do televisor, as pilhas de um telecomando duram cerca de um ano.) N Se o telecomando não funcionar, verifique os itens abaixo: O televisor está ligado? Os pólos + e - das pilhas estão invertidos? As pilhas estão gastas? Houve um corte de energia ou o cabo de alimentação está desligado? Há alguma lâmpada fluorescente especial ou luz de néon por perto? OPERATION ¦ Aceder aos menus Antes de utilizar o televisor, siga os passos seguintes para saber como navegar no menu e seleccionar ou ajustar diferentes funções. MENU Botão Mostrar o menu principal no ecrã. INFO RETURN Botão Volta ao menu anterior. ENTERE / DIRECÇÃO Botão Mover o cursor e seleccionar um item. Escolhe o item actualmente seleccionado. Confirmar a definição. EXIT Sair do menu no ecrã. ❑ Utilizar os OSD (On Screen Display - Visualização no ecrã) O passo de acesso pode variar consoante o menu seleccionado.

1. Carregue no botão MENU.

2. O menu principal aparece no ecrã. No lado esquerdo do menu aparecem ícones : Imagem,

Som, Canal, Configurar, Entrada, Aplicação, Assistência. Modo : Standard Retroiluminação Contraste Brilho Nitidez Cor Matiz (Vd/Vm) Definições INFO avançadas

3. Carregue no botão ▲ ou ▼ para seleccionar um dos ícones.

4. Em seguida, carregue no botão ENTERE para aceder ao menu secundário do ícone.

6. Carregue no botão ◄ ou ► para diminuir ou aumentar o valor de um determinado item. O

7. Carregue no botão ENTERE para concluir a configuração. Carregue no botão EXIT para

5. Carregue no botão ▲ ou ▼ para seleccionar o menu secundário do ícone.

Contraste Brilho Nitidez Cor Matiz (Vd/Vm) Definições avançadas Opções de imagem : 95 : 45 : 50 : 50 : Vd50 / Vm50

U Mover L Ajustar E Enter R Voltar Ícone Ajuda Português - [550-W.Euro]BN68-02324A-03L09.in7 7 2009-10-09 3:01:50 ¦ Definir o televisor para modo de espera Pode definir o seu televisor para o modo de espera, para reduzir o consumo de energia. O modo de espera é útil quando precisa e interromper a visualização temporariamente (por exemplo, durante a refeição).

1. Carregue no botão POWERP no telecomando.

N O ecrã apaga-se e aparece o indicador luminoso do modo de espera no televisor.

2. Para voltar a ligar o televisor, basta carregar no botão POWERP novamente.

N Não deixe o televisor em modo de espera durante longos períodos de tempo (por exemplo, quando vai de férias). Aconselha-se que desligue o televisor da corrente eléctrica e da antena. ¦ Função Plug & Play (Dependendo do modelo) Quando ligar o televisor pela primeira vez, as definições básicas são utilizadas de forma automática e subsequente.

1. Carregue no botão POWER do telecomando.

N Também pode utilizar o botão POWERP do televisor. N A mensagem Select the OSD Language. é apresentada. Plug & Play

2. Carregue no botão ENTERE. Seleccione o idioma apropriado carregando no botão

▲ ou ▼. Carregue no botão ENTERE para confirmar a escolha. Select the OSD Language.

3. Carregue no botão ◄ ou ► para seleccionar Demo Loja ou Uso Doméstico e, em

Menu Language : English seguida, no botão ENTERE. N Recomendamos que defina o televisor para o modo Uso Doméstico, de forma a E Enter usufruir da melhor imagem em sua casa. N Demo Loja destina-se apenas para locais de venda a retalho. N Se o televisor for acidentalmente definido para o modo Demo Loja e quiser voltar ao modo Uso INFO Doméstico (padrão): carregue no botão de volume do televisor. Quando aparecer o OSD de volume, carregue sem soltar o botão MENU do televisor durante 5 segundos.

4. Carregue no botão ENTERE. Seleccione o país apropriado carregando nos botões ▲ ou ▼. Carregue no botão ENTERE

para confirmar a escolha. N Depois de seleccionar o país no menu País alguns modelos permitem avançar para uma opção adicional para definir o pin. N Quando introduz o número PIN, 0-0-0-0 não está disponível.

5. Carregue no botão ▲ ou ▼ para seleccionar Ar ou Cabo e, em seguida, carregue no botão ENTERE.

N Ar: sinal de antena. N Cabo: sinal de cabo.

6. Carregue no botão ▲ ou ▼ para seleccionar a fonte do canal que pretende memorizar. Carregue no botão ENTERE para

seleccionar Iniciar. N Se configurar a fonte de antena para Cabo, pode definir um valor para a procura de canais digitais. Para obter mais informações, consulte Canal → Memor. auto.. N Digital e Analógico: canais digitais e analógicos. Digital: Canais Digitais. Analógico: Canais Analógicos. N A procura de canais começa e termina automaticamente. N Carregue no botão ENTERE a qualquer altura para interromper o processo de memorização. N Depois de todos os canais disponíveis terem sido memorizados, a mensagem Ajustar o Modo Relógio é apresentada.

7. Carregue no botão ENTERE. Carregue no botão ▲ ou ▼ para seleccionar Auto. e, em seguida, carregue no botão

ENTERE. N Se seleccionar Manual, a mensagem Ajustar data e hora actuais é apresentada. N Se receber um sinal digital, a hora será definida automaticamente. Caso contrário, seleccione Manual para acertar o relógio.

8. É apresentada uma descrição do método de ligação que permite obter a melhor qualidade com o ecrã HD. Consulte a

descrição e carregue no botão ENTERE.

9. A mensagem Desfrute do seu televisor. é apresentada. Quando tiver terminado, carregue no botão ENTERE.

Se quiser repor esta função... Configurar

1. Carregue no botão MENU para ver o menu. Carregue no botão ▲ ou ▼ para seleccionar

Configurar e, em seguida, carregue no botão ENTERE.

2. Carregue novamente no botão ENTERE para seleccionar Plug & Play.

3. Introduza o número PIN de 4 dígitos. O número PIN predefinido de um televisor novo é

0-0-0-0. N Se quiser alterar o número PIN, utilize a função Alterar PIN. N A função Plug & Play só está disponível no modo TV. Plug & Play Idioma do Menu Tempo Transmissão Segurança Geral

: Português Português - [550-W.Euro]BN68-02324A-03L09.in8 8 2009-10-09 3:01:51 ¦ Visualização no ecrã A visualização no ecrã identifica o canal actual e o estado de determinadas definições de áudio-vídeo. O Carregue no botão INFO para visualizar as informações. Carregue no botão INFO no telecomando. O canal, o tipo de som e o estado de determinadas definições de imagem e som são apresentados no televisor. ● ▲, ▼: pode visualizar outras informações do canal. Se quer passar para o canal actualmente seleccionado, carregue no botão ENTERE. ● ◄, ►: pode visualizar as informações do programa pretendido no canal actual. INFO abc1 18:11 Thu 6 Jan Life On Venus Avenue DTV Air

Unclassified No Detaild Information N Carregue novamente no botão INFO ou espere aproximadamente 10 segundos e o ecrã desaparece automaticamente. 18:00 ~ 6:00 ' Information

Canal analógico Pode alterar o país para os Canais Analógicos. Canal digital Pode alterar o país nos canais digitais. N É apresentado o ecrã para a introdução do número PIN. Introduza o número PIN de 4 dígitos. País

Memor. auto. Memor. manual Opção de Procura por Cabo Guia completo Mini guia Guia predef. : Guia completo Lista canais ❑ Memor. auto. Pode procurar os intervalos de frequência disponíveis (a disponibilidade depende do país em que se encontra). Os números de programas atribuídos automaticamente podem não corresponder aos números de programas existentes ou pretendidos. N Se o canal estiver bloqueado utilizando a função Bloq. crianças, a janela para a introdução do PIN é apresentada.

Ar / Cabo Fonte de antena a memorizar ● Digital e Analógico: canais digitais e analógicos. ● Digital: Canais Digitais. ● Analógico: Canais Analógicos. Se seleccionar ‘Cabo → Digital e Analógico’ ou ‘Cabo → Digital’: Introduza um valor para procurar canais de cabo. ● Modo de procura → Completa / Rede / Rápida N Rápida ID de rede: apresenta o código de identificação de rede. Frequência: apresenta a frequência para o canal. (Difere de país para país) Modulação: apresenta os valores de modulação disponíveis. Taxa de símbolos: apresenta as taxas de símbolos disponíveis. N Procura todos os canais com estações de transmissão activas e guarda-os na memória do televisor. N Se pretender parar a memorização automática, carregue no botão ENTERE. A mensagem Parar a programação automática? será apresentada. Seleccione Sim carregando no botão ◄ ou ► e, em seguida, no botão ENTERE. Português - [550-W.Euro]BN68-02324A-03L09.in9 9 2009-10-09 3:01:51 ❑ Memor. manual N Procura um canal manualmente e armazena na TV. N Se o canal estiver bloqueado utilizando a função Bloq. crianças, a janela para a introdução do PIN é apresentada.

Canal digital Armazenamento manual de canal digital. N Canal digital só está disponível no modo DTV. ● Canal: defina o número do canal utilizando o botão ▲, ▼ ou os botões numéricos (0~9). ● Frequência: defina a frequência utilizando os botões numéricos. ● Largura banda: defina a banda utilizando o botão ▲, ▼ ou os botões numéricos (0~9). N Quando concluído, os canais são actualizados na lista de canais.

Canal analógico Armazenamento manual de canal analógico. ● Programa (Número do programa que pretende atribuir a um canal): define o número do programa utilizando os botões ▲,▼ ou numéricos (0~9). ● Sistema cores → Auto. / PAL / SECAM / NTSC4.43: define os valores do sistema de cores utilizando os botões ▲ ou ▼. ● Sistema som → BG / DK / I / E: define os valores do sistema de som utilizando os botões ▲ ou ▼. ● Canal (Se souber o número do canal que pretende memorizar): carregue no botão ▲ ou ▼ para seleccionar C (canal de antena) ou S (canal de cabo). Carregue no botão ► e em seguida, nos botões ▲, ▼ ou numéricos (0~9) para seleccionar o número pretendido. N Também pode seleccionar o número do canal directamente ao carregar nos botões numéricos (0~9). N Se não ouvir som ou se este não estiver em condições, volte a seleccionar o padrão de som pretendido. ● Pesquisa (Se não souber os números dos canais): carregue nos botões ▲ ou ▼ para iniciar a procura. O sintonizador procura a amplitude de frequências até aparecer no ecrã o primeiro canal, ou o canal seleccionado. ● Armaz. (Quando memoriza o canal e o número do programa associado): defina para OK carregando no botão ENTERE. N Modo Canal • P (Modo de programa): ao concluir a sintonização, já terão sido atribuídos números de posição (de P00 a P99) às estações emissoras da sua área. Pode seleccionar um canal, introduzindo o número da posição neste modo. • C (Modo de canal de antena): pode seleccionar um canal, introduzindo o número atribuído a cada estação emissora neste modo. • S (Modo de canal de cabo): pode seleccionar um canal, introduzindo o número atribuído a cada canal de cabo neste modo. ❑ Opção de Procura por Cabo (consoante o país) Define opções de procura adicionais, como a frequência e a taxa de símbolos, para procuras de rede por cabo. ● Iniciar frequência (Frequência inicial): define a frequência inicial (Difere consoante o país) ● Parar frequência (Frequência final): define a frequência final (Difere consoante o país) ● Modulação: apresenta os valores de modulação disponíveis. ● Taxa de símbolos: apresenta as taxas de símbolos disponíveis. ❑ Guia completo / Mini guia As informações do EPG (Guia de programação electrónico) são fornecidas pelas estações emissoras. Pode haver entradas de programas em branco ou desactualizadas em consequência da transmissão de informações de um determinado canal. O ecrã é actualizado de forma dinâmica à medida que novas informações ficam disponíveis. O Também pode aceder ao menu do guia carregando no botão GUIDE. (Para configurar a opção Guia predef., consulte as descrições.)

Guia completo Apresenta as informações sobre os programas de hora em hora. São apresentadas informações de duas horas de programação, que pode percorrer para a frente ou para trás no tempo.

Mini guia As informações sobre cada programa são apresentadas em cada linha do ecrã do Mini-guia do canal actual, a partir do programa actual, de acordo com a ordem do início dos programas. Português - 10 [550-W.Euro]BN68-02324A-03L09.in10 10 2009-10-09 3:01:51 ❑ Guia predef. → Guia completo / Mini guia Pode decidir entre apresentar a opção Guia completo ou Mini guia quando carregar no botão GUIDE do telecomando. ❑ Lista canais Para procedimentos detalhados sobre a utilização de Lista canais, consulte as instruções de ‘Gerir canais’. O Para seleccionar estas opções, basta carregar no botão CH LIST do telecomando. ❑ Modo Canal Ao carregar no botão P >/< o canal muda de acordo com a lista de canais seleccionados.

Adicionar A mudança de canal é feita de acordo com a lista de canais memorizados.

Canais favoritos A mudança de canal é feita de acordo com a lista de canais favoritos. ❑ Sintonia fina Se a recepção for nítida, não precisa de fazer a sintonização fina do canal, uma vez que é feita automaticamente durante a procura e memorização. No entanto, se o sinal for fraco ou estiver distorcido, pode ser necessário fazer uma sintonização fina manual dos canais. N Os canais memorizados, onde foi efectuada a sintonização fina, estão marcados com um asterisco ‘*’ no lado direito do número do canal, na faixa do canal. N Para repor a sintonização fina, seleccione Reiniciar carregando no botão ▲ ou ▼ e, em seguida, carregue no botão ENTERE. N A sintonização fina apenas pode ser utilizada nos canais analógicos. Utilizar o Completa / Mini guia Guia completo DTV Cable 900 f tn 2:10 Ter 1 Jun Freshmen On Campus 2:00 - 2:30 No Detailed Information

E Ver Informação Página Mini guia +24 horas Sair 2:00 2:30 5:00 DTV Cable 900 f tn Freshmen On Campus Street Hypnosis Booze Britain E Ver Informação Página Guia completo Sair Para... Escolha... Ver um programa da lista EPG Seleccionar um programa carregando nos botões ▲, ▼, ◄, ►. Sair do guia Carregar no botão azul Se seleccionar o programa seguinte, este fica agendado com o ícone de relógio visível. Se carregar novamente no botão ENTERE, carregue no botão ◄, ► para seleccionar Cancelar planos, os agendamentos são cancelados e o ícone do relógio desaparece. Ver as informações dos programas Seleccionar um programa à sua escolha, carregando nos botões ▲, ▼, Carregue depois no botão INFO quando o programa que escolheu estiver realçado. O nome do programa é apresentado na parte de superior do centro do ecrã. Clique no botão INFO para obter informações detalhadas. Nas informações detalhadas estão incluídos aspectos como o Número do canal, Duração do programa, Barra de estado, Autoridade parental, Informação sobre a qualidade de vídeo (HD / SD), Modos de som, Legendas ou Teletexto, Idiomas das legendas ou do teletexto, e um breve resumo sobre o programa realçado. ‘...’ é apresentado se o resumo for demasiado longo. Alternar entre Guia completo e Mini guia Carregue várias vezes no botão vermelho. In Guia completo Andar rapidamente para trás (24 horas). Carregue várias vezes no botão verde. Andar rapidamente para a frente (24 horas). Carregue várias vezes no botão amarelo. Português - 11 [550-W.Euro]BN68-02324A-03L09.in11 11 2009-10-09 3:01:52 ¦ Gerir canais Se utilizar este menu, pode adicionar / eliminar ou definir os canais favoritos e utilizar o guia de programas para transmissões digitais.

Favoritos Mostra todos os canais favoritos. O Para seleccionar os canais definidos como favoritos, carregue no botão FAV.CH do telecomando.

Programado Mostra todos os programas actualmente reservados. N Seleccione um canal no ecrã Todos os canais, Canais adicionados ou Favoritos carregando nos botões ▲ / ▼ e, em seguida, no botão ENTERE. Pode então ver o canal seleccionado. N Utilizar os botões coloridos com a Lista de canais • Vermelho (Tipo de canal): alterna entre TV, Rádio, Dados/Outros e Todas. • Verde (Zoom): aumenta ou diminui o número de um canal. • Amarelo (Selec.): selecciona várias listas de canais. Pode executar a função adicionar/eliminar ou adicionar aos Favoritos/eliminar dos Favoritos, para vários canais ao mesmo tempo. Escolha os canais pretendidos e carregue no botão amarelo para definir todos os canais seleccionados ao mesmo tempo. A marca c é apresentada à esquerda dos canais seleccionados. • TOOLS (Ferramentas): Mostra o menu Apagar (ou Adicionar), Adicionar aos favoritos (ou Apagar dos favoritos), Bloquear (ou Desbloq.), Visual. temp., Editar nome de canal, Edição do Canal nº , Ordenar, Selec. Todos (ou Anular selecção), Memor. auto.. (O menu Opções pode variar consoante a situação.) N Ícones do ecrã sobre o estado do canal A : um canal analógico. c : um canal seleccionado carregando no botão amarelo.

• : um canal definido como favorito. ( : um programa que está a ser transmitido. \ : um canal bloqueado. ) : um programa reservado Todas Tipo de canal Zoom Selec. T Ferramentas Menu de opções da lista de canais (em Todos os canais / Canais adicionados / Favoritos) N Carregue no botão TOOLS para utilizar o menu de opções. N O menu de opções pode variar dependendo do estado do canal.

Todos os canais Adicionar / Apagar Pode eliminar ou adicionar um canal a ser apresentado nos canais pretendidos. N Todos os canais eliminados são apresentados no menu Todos os canais. N Um canal a cinzento indica que este foi eliminado. N O menu Adicionar só é apresentado para canais eliminados. N Também pode, do mesmo modo, eliminar um canal do menu Canais adicionados ou Favoritos. 824 UKTV Gold 825 UKTV style A 1 C -A 2 C -A 3 C -A 4 C -- A 5 C -A 6 C -- Apagar Adicionar aos favoritos Bloquear Visual. temp. Editar nome de canal Ordenar

Adicionar aos favoritos / Apagar dos favoritos Pode definir os canais que vê frequentemente como favoritos. T Carregue no botão TOOLS para ver o menu Ferramentas. Também pode definir a função adicionar aos (ou eliminar dos) Favoritos, seleccionando Tools → Adicionar aos favoritos (ou Apagar dos favoritos). N O símbolo ‘*’ é apresentado e o canal é definido como favorito. N Todos os canais favoritos são apresentados no menu Favoritos.

Bloquear / Desbloq. Pode bloquear um canal para que o mesmo não seja nem seleccionado nem visualizado. N Esta função só está disponível quando a opção Bloq. crianças está definida para Lig.. N É apresentado o ecrã para a introdução do número PIN. Introduza o número PIN de 4 dígitos. N O número PIN predefinição de um televisor novo é ‘0-0-0-0’. Pode alterar o PIN, seleccionando a opção Alterar PIN do menu. N O símbolo ‘\’ é apresentado e o canal é bloqueado. Português - 12 [550-W.Euro]BN68-02324A-03L09.in12 12 2009-10-09 3:01:52

Visual. temp. Se reservar um programa que queira assistir, o televisor muda automaticamente para o canal da lista onde tinha reservado o programa, mesmo que esteja a visualizar outro canal. Para reservar um programa, defina em primeiro lugar a hora actual. N Apenas canais memorizados podem ser reservados. N Pode definir directamente o canal, o dia, o mês, o ano, a hora e o minuto, ao carregar nos botões numéricos do telecomando. N A reserva de um programa é apresentada no menu Programado. N Guia de programas digitais e Reservas de visualização Se seleccionar um canal digital e carregar no botão ►, aparece o guia de programas do canal. Pode reservar um programa se seguir os procedimentos descritos acima.

Editar nome de canal (apenas canais analógicos) Os canais podem ser etiquetados de modo a que as letras que os definem sejam apresentadas quando os mesmos são seleccionados. N Os nomes dos canais digitais são atribuídos automaticamente e não podem ser alterados.

Edição do Canal nº (apenas canais digitais) Pode também editar o número do canal se carregar nos botões numéricos do telecomando.

Ordenar (apenas canais analógicos) Esta operação permite alterar os números de programa dos canais memorizados. Esta operação pode ser necessária depois de utilizar a memorização automática.

Selec. Todos / Anular selecção ● Selec. Todos: pode seleccionar todos os canais da lista de canais. ● Anular selecção: pode retirar a selecção a todos os canais anteriormente seleccionados. N Só pode escolher Anular selecção se houver um canal seleccionado.

Memor. auto. N Para obter informações detalhadas sobre os procedimentos necessários para configurar opções, consulte as instruções de ‘Menu Canal’. N Se o canal estiver bloqueado utilizando a função Bloq. crianças, a janela para a introdução do PIN é apresentada. Menu de opções da lista de canais (em Programado)

Alterar informações Seleccione esta opção para alterar uma reserva em visualização.

Cancelar planos Seleccione esta opção para cancelar uma reserva de visualização.

Informação Seleccione esta opção para visualizar uma reserva em visualização. (Também pode alterar as informações de reserva.)

Selec. Todos Seleccione todos os programas reservados. Programado Pode visualizar, modificar ou eliminar uma reserva. N Carregue no botão TOOLS para utilizar o menu de opções. Todas 1 / 1 / 2009 13:59 5 TV1 ) Alterar informações Cancelar planos Equalizer 18:59 2 TV3 ) The Informação Selec. Todos 20:59 2 TV3 ) McMillan & Wife 21:59 2 TV3 ) M.Spillane’s mike Zoom Selec. T Ferramentas E Informação Português - 13 [550-W.Euro]BN68-02324A-03L09.in13 13 2009-10-09 3:01:53 IMAGEM ¦ Configurar o menu Imagem ❑ Modo

Dinâmico Selecciona a imagem para que seja exibida com uma maior definição numa sala iluminada.

Standard Selecciona a imagem para que seja exibida em condições ideais num ambiente normal.

Natural Selecciona uma visualização de imagem óptima e confortável para os olhos. N Esta função não está disponível no modo PC.

Filme Selecciona a imagem ideal para ver filmes numa sala escura. Imagem Pode seleccionar o tipo de imagem que melhor se adeqúe aos seus requisitos de visualização. T Carregue no botão TOOLS para ver o menu Ferramentas. Também pode definir o modo de imagem seleccionando Ferramentas → Modo Imagem. Modo : Standard Retroiluminação Contraste Brilho Nitidez Cor Matiz (Vd/Vm) Definições avançadas

❑ Retroiluminação / Contraste / Brilho / Nitidez / Cor / Matiz (Vd/Vm) O televisor tem várias opções de definição que permitem controlar a qualidade da imagem. Retroiluminação ● Retroiluminação: ajusta o brilho da retro-iluminação do LCD. ● Contraste: ajusta o nível de contraste da imagem. U Mover L Ajustar E Enter R Voltar ● Brilho: ajusta o nível de brilho da imagem. ● Nitidez: ajusta a definição das extremidades da imagem. ● Cor: ajusta a saturação da cor da imagem. ● Matiz (Vd/Vm): ajusta o matiz da cor da imagem. N Nos modos TV, Ext., AV analógicos do sistema PAL, não pode utilizar a função Matiz (Vd/Vm). N Quando faz alterações a Retroiluminação, Contraste, Brilho, Nitidez, Cor ou Matiz (Vd/Vm), o OSD ajusta-se de acordo com as mesmas. N No modo PC, só pode fazer alterações a Retroiluminação, Contraste e Brilho. N As definições podem ser ajustadas e guardadas para cada dispositivo externo que ligar a uma entrada do televisor. N O consumo de energia durante a utilização pode ser reduzido de forma significativa se diminuir o nível de brilho da imagem, o que significa uma redução no custo geral de funcionamento. ❑ Definições avançadas O novo televisor da Samsung permite-lhe definir de modo mais preciso as imagens do que os modelos anteriores. N Definições avançadas está disponível no modo Standard ou Filme. N No modo PC, só pode fazer alterações a Contraste dinâm., Gama e Equilíb. branco de entre os itens de Definições avançadas.

Tonalidade de preto → Deslig. / Escuro / Mais escuro / Mais escuro Pode seleccionar o nível de preto no ecrã para ajustar a intensidade.

Contraste dinâm. → Deslig. / Baixo / Médio / Alto Pode ajustar o contraste do ecrã até obter o contraste ideal.

Gama Pode ajustar a intensidade das cores primárias (vermelho, verde, azul). Definições avançadas Tonalidade de preto : Deslig. Contraste dinâm. : Médio Gama

Matriz de cores A matriz de cores é um esquema de cores composto por vermelho, verde e azul. Seleccione a sua matriz de cores favorita para obter uma cor mais natural. ● Auto.: a matriz de cores automática ajusta automaticamente a tonalidade de cor mais natural com base em fontes do programa. ● Nativo: a matriz de cores nativa fornece uma tonalidade mais rica e profunda. ● Personal.: ajusta o intervalo de cores de acordo com a sua preferência. N Se alterar os valores de ajuste, será efectuada a actualização do ecrã. N As definições podem ser ajustadas e guardadas para cada dispositivo externo que ligar a uma entrada do televisor. Por exemplo, se houver um leitor de DVD ligado a HDMI 1 e estiver actualmente seleccionado, as definições e os ajustes são guardados para o leitor de DVD. • Cor: Vermelho, Verde, Azul, Amarelo, Ciano ou Magenta N Cor está disponível quando Matriz de cores está definido para Personal.. N Na opção Cor, pode ajustar os valores RGB para a cor seleccionada. N Para repor o valor RGB ajustado, seleccione Reiniciar. • Vermelho: ajusta o nível de saturação de vermelho da cor seleccionada. • Verde: ajusta o nível de saturação de verde da cor seleccionada. • Azul: ajusta o nível de saturação de azul da cor seleccionada. • Reiniciar: repõe os valores predefinidos da matriz de cores.

Equilíb. branco Pode ajustar a temperatura da cor de modo a obter imagens com cores mais naturais. ● Vrm-Offset: ajusta a escuridão do vermelho. ● Verde-Offset: ajusta a escuridão do verde. ● Azul-Offset: ajusta a escuridão do azul. ● Vrm-Gain: ajusta o brilho do vermelho. ● Verde-Gain: ajusta o brilho do verde. ● Azul-Gain: ajusta o brilho do azul. ● Reiniciar: o equilíbrio do branco ajustado anteriormente volta às predefinições.

Tom de pele Pode realçar o tom de pele na imagem. N Se alterar os valores de ajuste, será efectuada a actualização do ecrã.

Melhor. extremid. → Deslig. / Lig. Pode realçar os limites dos objectos na imagem.

xvYCC → Deslig. / Lig. Activar o modo xvYCC, aumenta o detalhe e a matriz de cores, se estiver a ver filmes a partir de um dispositivo externo (ou seja, um leitor de DVD) ligado às tomadas HDMI ou Component IN. N xvYCC está disponível quando o modo de imagem está definido para Filme e a entrada externa está definida para o modo HDMI ou Componente. N Dependendo do dispositivo externo, esta função pode não ser suportada. Português - 15 [550-W.Euro]BN68-02324A-03L09.in15 15 2009-10-09 3:01:53 ❑ Opções de imagem N No modo PC, só pode efectuar alterações às opções Tonalidade e Tamanho de entre os itens de Opções de imagem.

Tonalidade → CoresFr / Normal / C. quentes1 / C. quentes2 / C. quentes3 N C. quentes1, C. quentes2 ou C. quentes3 só é activada se o modo de imagem for Filme. N As definições podem ser ajustadas e guardadas para cada dispositivo externo que ligar a uma entrada do televisor. Opções de imagem Tonalidade : Normal Tamanho : Wide Automático Modo de ecrã : 16:9

Tamanho Eventualmente, pode pretender alterar o tamanho da imagem no ecrã. O seu televisor inclui várias opções de tamanho de ecrã, cada uma delas concebida para funcionar em conjunto com tipos específicos de entradas de vídeo. A sua caixa de televisão por cabo/receptor de satélite pode ter os seus próprios tamanhos de ecrã. No entanto, regra geral, as imagens apresentadas no televisor encontram-se, maioritariamente, no modo 16:9. O Pode seleccionar estas opções ao carregar no botão P.SIZE no telecomando. ● Wide Automático: ajusta automaticamente o tamanho da imagem para o formato 16:9. ● 16:9: ajusta o tamanho da imagem para 16:9, apropriado para DVD ou transmissão em banda larga. ● Zoom amplo: aumenta o tamanho da imagem para mais de 4:3. ● Zoom: amplia a imagem de formato 16:9 (na direcção vertical) para se ajustar ao tamanho do ecrã. ● 4:3: esta é a predefinição para um filme de vídeo ou para uma transmissão normal. ● Ajustar ao ecrã: utilize esta função para ver a imagem inteira sem cortes durante a recepção dos sinais HDMI (720p / 1080i / 1080p) ou do componente (1080i / 1080p). N As opções de tamanho da imagem podem variar consoante a fonte de entrada. N As opções disponíveis podem variar consoante o modo seleccionado. N No modo PC, só pode ajustar o modo 16:9 e 4:3. N As definições podem ser ajustadas e guardadas para cada dispositivo externo que ligar a uma entrada do televisor. N Pode ocorrer uma retenção temporária da imagem ao visualizar uma imagem fixa por um período superior a duas horas. N Zoom amplo: carregue no botão ► para seleccionar Posição em seguida carregue no botão ENTERE. carregue nos botões ▲ ou ▼ para mover a imagem para cima e para baixo. Em seguida, carregue no botão ENTERE. N Zoom: carregue no botão ► para seleccionar Posição em seguida carregue no botão ENTERE. carregue nos botões ▲ ou ▼ para deslocar a imagem para cima e para baixo. Em seguida, carregue no botão ENTERE. Carregue no botão ► para seleccionar Tamanho e em seguida no botão ENTERE. Carregue nos botões ▲ ou ▼ para ampliar ou reduzir o tamanho da imagem na vertical. Em seguida, carregue no botão ENTERE. N Depois de seleccionar Ajustar ao ecrã no modo HDMI (1080i / 1080p) ou Componente (1080i / 1080p): seleccione Posição carregando nos botões ◄ ou ►. Utilize os botões ▲, ▼, ◄ ou ► para mover a imagem. • Reiniciar: Carregue no botão ◄ ou ► para seleccionar Reiniciar e, em seguida, no botão ENTERE. Pode inicializar a definição. N Se utilizar a função Ajustar ao ecrã com uma entrada HDMI 720p, é cortada uma linha na parte de cima, na parte de baixo, à esquerda e à direita como na função de procura.

Modo de ecrã → 16:9 / Zoom amplo / Zoom / 4:3 Se definir o tamanho da imagem para Wide Automático num televisor panorâmico 16:9, pode determinar o tamanho em que pretende ver: a imagem 4:3 WSS (Wide Screen Service) ou nenhuma. Cada país europeu requer um tamanho de imagem diferente pelo que esta função permite aos utilizadores seleccionar o tamanho. ● 16:9: define a imagem para o modo panorâmico 16:9. ● Zoom amplo: aumenta o tamanho da imagem para mais de 4:3. ● Zoom: aumenta o tamanho da imagem na vertical. ● 4:3: define a imagem para o modo normal 4:3. N Esta função está disponível no modo Wide Automático. N Esta função não está disponível nos modos PC, Componente ou HDMI.

NR Digital → Deslig. / Baixo / Médio / Alto / Auto. Se o sinal de transmissão recebido pelo seu televisor for fraco, pode activar a função de Redução do ruído digital para ajudar a diminuir os efeitos da electricidade estática ou de fantasma que possam aparecer no ecrã. N Se o sinal for fraco, seleccione uma das outras opções até que apareça no ecrã a melhor imagem.

Nv.pr.HDMI → Normal / Baixo Pode seleccionar o nível de preto no ecrã para ajustar a intensidade. N Esta função só está activa quando ligar um dispositivo externo ao televisor através de um cabo HDMI (sinais RGB). Português - 16 [550-W.Euro]BN68-02324A-03L09.in16 16 2009-10-09 3:01:53

Modo Filme → Deslig. / Auto.1 / Auto.2 O televisor pode ser definido para detectar e processar automaticamente sinais de filme de todas as fontes, e ajustar a imagem a uma qualidade ideal. N Modo Filme é suportado em TV, AV, COMPONENT(480i / 1080i) e HDMI(480i / 1080i). ● Deslig.: desactiva a função Film Mode. ● Auto.1: ajusta automaticamente a imagem para obter a melhor qualidade de imagem quando vê um filme. ● Auto.2: optimiza automaticamente o texto do vídeo no ecrã (excluindo as legendas fechadas) quando vê um filme.

Modo Apenas azul → Deslig. / Lig. Esta função destina-se a especialistas de medição de dispositivos AV. Esta função apresenta o sinal azul apenas através da remoção dos sinais vermelho e verde do sinal de vídeo, de modo a dar um efeito de filtro azul que é utilizado para ajustar a cor e o matiz de equipamentos de vídeo, tais como leitores de DVD, sistemas home theatre, etc. Se utilizar esta função, pode ajustar a cor e o matiz para valores preferenciais adequados ao nível de sinal de cada dispositivo de vídeo utilizando os padrões da barra de cores vermelho / verde / azul / ciano / magenta / amarelo, sem utilizar um filtro azul adicional. N Modo Apenas azul está disponível se o modo de imagem estiver definido para Filme ou Standard. ❑ Reposição de imagem → Repor modo de imagem / Cancelar Repõe os valores predefinidos das definições de imagem. N Repor modo de imagem: Os valores actuais da imagem voltam para a predefinição de fábrica. Português - 17 [550-W.Euro]BN68-02324A-03L09.in17 17 2009-10-09 3:01:53 ¦ Utilizar o televisor como monitor de computador (PC) Configurar o software do PC (com base em Windows XP) As definições de visualização do Windows num computador normal são apresentadas abaixo. Os ecrãs que aparecem no monitor do seu PC são provavelmente diferentes, dependendo da sua versão do Windows e da placa de vídeo. Contudo, mesmo que os ecrãs sejam diferentes, em quase todos os casos, aplicam-se as mesmas informações de configuração básicas. (Se tal não acontecer, contacte o fabricante do computador ou um revendedor Samsung.)

1. Em primeiro lugar, clique em ‘Painel de controlo’ no menu Iniciar do Windows.

2. Quando a janela do painel de controlo for apresentada, clique em ‘Aspecto e Temas’ e

surgirá uma janela de diálogo.

3. Quando a janela do painel de controlo for apresentada, clique em ‘Visualização’ e surgirá

uma janela de diálogo.

4. Navegue pelo separador ‘Definições’ na janela de diálogo de visualização.

Definição de tamanho correcta (resolução) - óptima: 1920 X 1080 pixels Se existir uma opção de frequência vertical na janela de diálogo das definições da visualização, o valor correcto é ‘60’ ou ‘60 Hz’. Se não for o caso, basta clicar em ‘OK’ e sair da caixa de diálogo. Modos de visualização Se o sinal do sistema for igual ao do modo de sinal padrão, o ecrã é automaticamente ajustado. Se o sinal do sistema não for igual ao do modo de sinal padrão, ajuste o modo consultando o manual do utilizador da sua placa gráfica; caso contrário, o vídeo não é reproduzido. No caso dos modos de visualização listados na página seguinte, a imagem no ecrã foi optimizada durante o fabrico.

Quando utilizar uma ligação de cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 3(DVI). O modo entrelaçado não é suportado. O aparelho pode não funcionar correctamente se for seleccionado um formato de vídeo não padrão. São suportados os modos Separado e Composto. SOG não é suportado. Cabos VGA muito longos ou de baixa qualidade podem causar interferências na imagem em modos de resolução muito altos (1920 x 1080). Português - 18 [550-W.Euro]BN68-02324A-03L09.in18 18 2009-10-09 3:01:53 ¦ Configurar o televisor com o PC N Predefinição: carregue no botão SOURCE para seleccionar o modo PC. ❑ Ajuste auto. Brilho Nitidez Imagem Utilize a função de ajuste automático para que o televisor ajuste automaticamente os sinais de vídeo recebidos. A função também executa automaticamente a sintonização fina das definições e ajusta as posições e os valores de frequência. T Carregue no botão TOOLS para ver o menu Ferramentas. Também pode definir o ajuste automático seleccionando Ferramentas → Ajuste auto.. N Esta função não está disponível no modo DVI-HDMI. : 45 : 50 Ajuste auto.

Ecrã Definições avançadas Opções de imagem Reposição de imagem ❑ Ecrã

Grosso / Fino O objectivo do ajuste da qualidade da imagem é o de remover ou reduzir o ruído da imagem. Se não conseguir retirar o ruído fazendo apenas a sintonização fina, ajuste a frequência o melhor possível (Grosso) e volte a fazer a sintonização fina. Depois de reduzido o ruído, volte a ajustar a imagem de forma a ficar alinhada no centro do ecrã. Posição do PC Pode ajustar a posição do ecrã do PC se esta não se ajustar por completo ao televisor. Carregue no botão ▲ ou ▼ para ajustar a posição vertical. Carregue nos botões ◄ ou ► para ajustar a Posição horizontal. Ecrã Grosso

Posição do PC Repor imagem U Mover E Enter R Voltar Repor imagem Pode substituir todas as definições da imagem pelos valores predefinidos. Português - 19 [550-W.Euro]BN68-02324A-03L09.in19 19 2009-10-09 3:01:54 SOM ¦ Configurar o menu Som ❑ Modo → Standard / Música / Filme / Voz nítida / Personal. Som T Carregue no botão TOOLS para ver o menu Ferramentas. Também pode definir o modo de som seleccionando Ferramentas → Modo Som. ● Standard: selecciona o modo de som normal. ● Música: dá ênfase à música em detrimento das vozes. ● Filme: proporciona a melhor qualidade de som para filmes. ● Voz nítida: dá ênfase à voz em detrimento de outros sons. ● Personal.: volta a chamar as suas definições de som personalizadas. Modo Equalizador SRS TruSurround HD Idioma de áudio Formato áudio Descrição áudio Volume auto. Seleccionar Altifalante : Personal.

: Deslig. : ---: ---: Deslig. : Altifalante do tv. ❑ Equalizador Pode ajustar as definições de som de acordo com as suas preferências pessoais. ● Modo: selecciona o modo de som de entre as predefinições. ● Balanço L/R: ajusta o equilíbrio entre os altifalantes esquerdo e direito. ● 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Ajuste da largura de banda): para ajustar o nível de diferentes frequências de largura de banda. ● Reiniciar: repõe os valores predefinidos do equalizador. ❑ SRS TruSurround HD → Deslig. / Lig. TruSurround HD é uma tecnologia patenteada da SRS que permite reproduzir conteúdos 5.1 multi-canais apenas com dois altifalantes. A tecnologia TruSurround proporciona um excelente som surround virtual, através de qualquer sistema de reprodução com dois altifalantes, incluindo os altifalantes internos de televisores. É totalmente compatível com todos os formatos multi-canal. T Carregue no botão TOOLS para ver o menu Ferramentas. Também pode definir o SRS TruSurround HD seleccionando Tools → SRS TS HD. ❑ Idioma de áudio Pode alterar o valor predefinido dos idiomas de áudio. Apresenta as informações do idioma da transmissão a ser recebida. N Quando estiver a ver um canal digital, pode seleccionar esta função. N Apenas pode seleccionar de entre os idiomas disponíveis pela transmissão. ❑ Formato áudio → MPEG / Dolby Digital Se o som for emitido tanto pelo altifalante principal como pelo receptor de áudio, pode ouvir-se um eco devido à diferença na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, utilize a função Altifalante do televisor. N Quando estiver a ver um canal digital, pode seleccionar esta função. N O Formato de áudio é apresentado consoante o sinal de transmissão. ❑ Descrição áudio Esta é uma função auxiliar de áudio que fornece uma faixa de áudio adicional para pessoas com deficiências visuais. Esta função gere o Fluxo de áudio para o AD (Descrição de áudio), quando é enviado pelo transmissor juntamente com o Áudio principal. Os utilizadores podem ligar ou desligar a Descrição de áudio e regular o volume. O Carregue no botão AD no telecomando para seleccionar Deslig. ou Lig..

Descrição áudio → Deslig. / Lig. Ligue e desligue a função de descrição de áudio.

Volume Pode regular o volume da descrição de áudio. N Volume está activa quando Descrição áudio está definido para Lig.. N Quando estiver a ver um canal digital, pode seleccionar esta função. ❑ Volume auto. → Deslig. / Lig. Cada estação emissora tem condições de sinal específicas e, por isso, não é fácil regular o volume sempre que muda de canal. Esta função permite regular automaticamente o volume do canal pretendido, baixando o som quando o sinal de modulação está alto, ou aumentando o som quando o sinal de modulação está baixo. Português - 20 [550-W.Euro]BN68-02324A-03L09.in20 20 2009-10-09 3:01:54 ❑ Seleccionar Altifalante Quando vir televisão com um sistema home theatre ligado, desligue os altifalantes do televisor para poder ouvir o som dos altifalantes (externos) do sistema home theatre. ● Altifalante Exter.: opção utilizada para ouvir o som dos altifalantes externos (sistema home theatre). ● Altifalante do tv.: opção utilizada para ouvir o som dos altifalantes do televisor. N Os botões de volume e MUTE não funcionam quando Seleccionar Altifalante está definido para Altifalante Exter.. N Se seleccionar Altifalante Exter. no menu Seleccionar Altifalante, as definições de som são limitadas Altifalantes internos do televisor Altifalante do tv. Altifalante Exter. Sem sinal de vídeo RF / AV / Componente / PC / HDMI Saída de som Silêncio Silêncio Saída de áudio (saída óptica, L/R) para o sistema de som RF / AV / Componente / PC / HDMI Saída de som Saída de som Silêncio ❑ Reposição de som → Repor tudo / Repor modo de som / Cancelar Pode repor as definições de Som predefinidas. N Repor modo de som: os valores de som actuais voltam à predefinição. Reposição de som Cancelar reposição de som. Repor tudo Repor modo de som Cancelar L Mover E Enter R Voltar ¦ Seleccionar o modo de Som Para definir o modo de som, carregue no botão DUAL. Quando carrega neste botão, o modo de som actual aparece no ecrã. Estéreo A2 NICAM Estéreo Tipo de áudio Mono Estéreo Dual Mono Estéreo Dual Dual 1 / 2 MONO Estéreo ↔ MONO DUAL 1 ↔ DUAL 2 MONO MONO ↔ Estéreo MONO ↔ DUAL 1 DUAL 2 Predefinido Mudança automática DUAL 1 Mudança automática DUAL 1 N Se o sinal de estéreo for fraco e ocorrer uma mudança automática, mude para o modo mono. N Está função apenas está activa no sinal de som estéreo. Está desactivada no sinal de som mono. N Esta função apenas está disponível no modo TV. Português - 21 [550-W.Euro]BN68-02324A-03L09.in21 21 2009-10-09 3:01:54 CONFIGURAR ¦ Definir o menu Configurar ❑ Idioma do Menu Plug & Play Configurar Pode definir o idioma do menu. ❑ Tempo Para obter informações detalhadas sobre os procedimentos necessários para configurar opções, consulte as instruções em ‘Acertar a hora’. Idioma do Menu : Português

Tempo Transmissão Segurança Geral ❑ Transmissão

Legenda Pode activar e desactivar as legendas. Utilize este menu para definir o modo de Legendas. A opção Normal por baixo do menu indica que se trata de uma legenda básica e Surdos assinala uma legenda para pessoas com deficiências auditivas. ● Legenda → Deslig. / Lig. Activa ou desactiva as legendas. ● Modo → Normal / Surdos Define o modo de legenda. ● Idioma das legendas Define o idioma da legenda. N Se o programa que estiver a ver não suportar a função Surdos, a opção Normal é automaticamente activada, mesmo que o modo Surdos esteja seleccionado. N O inglês é a predefinição para os casos em que o idioma seleccionado não esteja disponível na transmissão. O Para seleccionar estas opções basta carregar no botão SUBT. do telecomando.

Texto digital → Desactivar / Activar (só Reino Unido) Se o programa for transmitido com texto digital, esta função é activada. N MHEG (Multimedia and Hypermedia Information Coding Experts Group) É uma norma internacional para sistemas de codificação de dados utilizada em multimédia e hipermédia. Funciona a um nível mais elevado do que o sistema MPEG, incluindo hipermédia de ligação de dados, como imagens fixas, serviço de caracteres, animação, gráficos e ficheiros de vídeo, bem como dados multimédia. MHEG é uma tecnologia de interacção com o utilizador em tempo de execução e está a ser aplicada a diversos campos, incluindo VOD (Video-On- Demand), ITV (Interactive TV), EC (Electronic Commerce), tele-educação, teleconferência, bibliotecas digitais e jogos em rede.

Idioma do teletexto Pode definir o idioma do Teletexto seleccionando o idioma. N O inglês é a predefinição para os casos em que o idioma seleccionado não esteja disponível na transmissão.

Preerência ● Idioma principal / Idioma secundário / Idioma princ. Legendas / Idioma secund. Legendas / Idioma principal do teletexto / Idioma secund. Teletexto Ao utilizar esta funcionalidade, os utilizadores podem seleccionar um dos idiomas. O idioma seleccionado aqui é o predefinido para quando o utilizador selecciona um canal. Se alterar a definição de idioma, o Idioma das legendas, o Idioma de áudio e o Idioma do teletexto do menu Idioma mudam automaticamente para o idioma seleccionado. As opções Idioma das legendas, Idioma de áudio e Idioma do teletexto do menu Idioma apresentam uma lista de idiomas suportados pelo canal actual e a selecção é realçada. Se alterar esta definição, a nova selecção só é válida para o canal actual. A definição alterada não muda a definição do Idioma principal, do Idioma principal das legendas, nem do Idioma principal do teletexto no menu Preferência. Português - 22 [550-W.Euro]BN68-02324A-03L09.in22 22 2009-10-09 3:01:54

Interface comum ● Menu CI Permite ao utilizador seleccionar a partir do menu fornecido pelo CAM. Seleccione o menu CI com base no menu do PC Card. ● Informação sobre aplicações Contém informações sobre o CAM introduzido na ranhura CI e apresenta-as no ecrã. Os dados apresentados em Application Info referem-se ao ‘CI(CI+) CARD’. Pode instalar o CAM em qualquer altura, independentemente de o televisor estar ligado ou desligado.

1. Adquira o módulo CI CAM no revendedor mais próximo ou por telefone.

2. Introduza o ‘CI(CI+) CARD’ no CAM na direcção da seta até ficar encaixado.

3. Introduza o CAM com o ‘CI(CI+) CARD’ colocado na ranhura da interface comum.

(Introduza completamente o CAM na direcção da seta, de modo a ficar paralelo à ranhura.)

4. Verifique se consegue ver uma imagem num canal de sinal codificado.

❑ Segurança (Dependendo do modelo) N Antes de a janela de configuração ser apresentada, surge o ecrã para a introdução do número PIN. Introduza o número PIN de 4 dígitos. N O número PIN predefinição de um televisor novo é ‘0-0-0-0’. Pode alterar o PIN seleccionando Alterar PIN no menu. N Alguns modelos requerem que o número PIN definido seja seleccionado quando estiver a funcionar o Plug & Play.

Bloq. crianças → Deslig. / Lig. Esta função impede que utilizadores não autorizados, como crianças, vejam programas não apropriados, cortando a imagem e o som. N Pode bloquear canais da lista de canais. N Bloq. crianças só está disponível no modo TV.

Bloqueio para crianças Esta função impede que que utilizadores não autorizados, como crianças, assistam a programas não apropriados através de um código PIN (número de identificação pessoal) de 4 dígitos definido pelo utilizador. N O item de Bloqueio para crianças varia consoante o país. N Quando o Bloqueio para crianças está activado, o símbolo ‘\’ é apresentado. N Perm. Tudo: carregue para desbloquear as classificações do televisor. Bloq. Tudo: carregue para bloquear as classificações do televisor.

Alterar PIN Pode alterar o seu número de identificação pessoal necessário para configurar o televisor. N Caso se esqueça do código PIN, carregue nos botões do telecomando pela seguinte sequência, repondo o PIN para 0-0-0-0 : POWER (Desligar) → MUTE → 8 → 2 → 4 → POWER (Ligar). ❑ Geral

Modo Jogo → Deslig. / Lig. Quando ligar uma consola de jogos, como a PlayStation™ ou Xbox™, pode tirar partido de uma experiência de jogo mais realista seleccionando o menu Jogos. N Restrições no modo Jogos (Atenção) • Para desligar a consola de jogos e ligar outro dispositivo externo, defina Modo Jogo para Deslig. no menu de configuração. • Se vir o menu TV no Modo Jogo, o ecrã treme ligeiramente. N Modo Jogo não está disponível nos modos TV, PC e Ext. N Se, depois de ligar o dispositivo externo ao televisor, a imagem não estiver em condições, verifique se a opção Modo Jogo está definida para Lig.. Defina Modo Jogo para Deslig. e ligue os dispositivos externos. N Se a opção Modo Jogo estiver definida para Lig.: • O modo de imagem muda automaticamente para Standard e não pode ser alterado. • O modo de som muda automaticamente para Personal. e não pode ser alterado. Regule o som utilizando o equalizador. N A função Reset Sound é activada. Se seleccionar a função Reset depois de definir o equalizador, repõe os valores de fábrica. Português - 23 [550-W.Euro]BN68-02324A-03L09.in23 23 2009-10-09 3:01:54

Poupança energ.→ Deslig./ Baixo / Médio / Alto / Imagem Desligada / Auto. Esta função ajusta o brilho do televisor para reduzir o consumo de energia. Quando estiver a ver televisão à noite, defina a opção Poupança energ. para Alto, de forma a reduzir a fadiga ocular, bem como o consumo de energia. Se seleccionar Imagem Desligada, o ecrã desliga-se e apenas conseguirá ouvir o som. Carregue em qualquer botão para sair da função Imagem Desligada. N No menu Ferramentas, a função Imagem Desligada não é suportada. T Carregue no botão TOOLS para ver o menu Ferramentas. Também pode definir a opção Energy Saving seleccionando Ferramentas → Poupança energ.

Transparência de Menu → Brilhante / Escuro Pode definir a transparência do menu.

Melodia → Deslig. / Baixo / Médio / Alto O som da melodia pode ser definido para quando o televisor é ligado ou desligado. N A Melodia não toca • Quando o televisor não emite som, porque alguém carregou no botão MUTE. • Quando o televisor não emite som, porque alguém reduziu o volume para o valor mínimo com o botão (–). • Quando o televisor é desligado pela função Temporizador.. ¦ Acertar a hora ❑ Relógio

Modo Relógio Pode definir a hora actual de forma manual ou automática. ● Auto.: defina automaticamente a hora actual, utilizando a hora da transmissão digital. ● Manual: defina manualmente a hora actual para uma hora específica. N Consoante a estação de transmissão e o sinal, a hora actual pode não ser acertada correctamente. Se tal acontecer, acerte a hora manualmente. N A antena ou cabo devem estar ligados para que a hora seja acertada automaticamente. Plug & Play Idioma do Menu Configurar Tem de acertar o relógio de modo a que possa utilizar todas as funcionalidades do temporizador do televisor. N A hora actual é apresentada sempre que carregar no botão INFO. N Se desligar o cabo de alimentação, tem de acertar novamente o relógio. : Português Tempo

Transmissão Segurança Geral Tempo Relógio

Temporizador 1 : Desactivado Temporizador 2 : Desactivado Temporizador 3 : Desactivado Ajuste o Relógio U Mover E Enter R Voltar Pode definir manualmente a hora actual. N Esta função só está disponível quando a opção Modo Relógio está definida para Manual. N Pode definir directamente o dia, o mês, o ano, a hora e o minuto, ao carregar nos botões numéricos do telecomando. ❑ Temporizador O temporizador desliga automaticamente o televisor após o tempo predefinido (30, 60, 90, 120, 150 e 180 minutos). T Carregue no botão TOOLS para ver o menu Ferramentas. Também pode definir o temporizador seleccionando Ferramentas

• Temporizador. N Para cancelar a função Temporizador, seleccione Deslig.. ❑ Temporizador 1 / Temporizador 2/ Temporizador 3 Pode configurar três definições diferentes para ligar / desligar através do temporizador. Deve acertar o relógio primeiro.

Ligar à hora definida Defina a hora, os minutos e active / desactive. (Para activar o temporizador com a definição escolhida, defina para Activado.) Desligar à hora definida Defina a hora, os minutos e active / desactive. (Para activar o temporizador com a definição escolhida, defina para Activado.) Temporizador 1 Ligar à hora definida

Volume Seleccione o nível de volume pretendido.

Fonte → TV / USB Pode seleccionar o conteúdo do dispositivo TV ou USB a reproduzir quando o televisor se ligar automaticamente. Seleccione TV ou USB. (Verifique se há um dispositivo USB ligado ao seu televisor.)

Antena (quando a opção Fonte está definida para TV) Seleccione ATV ou DTV.

Canal (quando a opção Fonte está definida para TV) Seleccione o canal pretendido.

Conteúdos (quando Fonte está definida para USB) Pode seleccionar uma pasta no dispositivo USB, com ficheiros de música ou de fotografia, que queira reproduzir quando o televisor se ligar automaticamente. N Se não existirem ficheiros de música no USB ou se a pasta que contém um ficheiro de música não estiver seleccionada, a função Temporizador não funciona correctamente. N Quando há apenas um ficheiro de fotografia no USB, a apresentação de diapositivos não é executada. N Se o nome da pasta for demasiado comprido, não pode seleccionar a pasta. N Se o nome da pasta a ser configurada pela função Conteúdos for demasiado longo, a pasta não pode ser seleccionada.

Repetir Seleccione Uma vez, Diaria., Seg~Sex, Seg~Sáb, Sáb~Dom ou Manual. N Quando Manual está seleccionado, carregue no botão ► para seleccionar o dia da semana pretendido. Carregue no botão ENTERE sobre o dia pretendido e a marca c aparece. N Pode acertar as horas, os minutos e o canal carregando nos botões numéricos do telecomando. N Desligar automaticamente Quando activar o temporizador, o televisor acabará por se desligar se não carregar em nenhum comando durante 3 horas depois de o temporizador ter ligado o televisor. Esta função só está disponível no modo Lig. do temporizador e permite evitar sobreaquecimentos, que podem ocorrer se o televisor permanecer ligado durante muito tempo. Português - 25 [550-W.Euro]BN68-02324A-03L09.in25 25 2009-10-09 3:01:55 ENTRADA / SUPORTE ¦ Menu Entrada ❑ Lista de fontes

Entrada Utilize esta opção para seleccionar o televisor ou outras fontes de entrada externas, como leitores de DVD / leitores de Blu-ray / caixa de televisão por cabo / receptores de satélite (set-top box) ligados ao televisor. Utilize para seleccionar a sua fonte de entrada preferida. O Carregue no botão SOURCE do telecomando para ver uma fonte de sinal externo. O modo TV pode ser seleccionado carregando no botão TV. TV / Ext.1 / Ext.2 / AV / Componente / PC / HDMI1 / HDMI2 / HDMI3/DVI / HDMI4 N Pode escolher apenas os dispositivos externos que estão ligados ao televisor. Em Lista de fontes, as entradas ligadas são realçadas e ordenadas no topo. As entradas que não estejam ligadas serão ordenadas na parte de baixo. N As opções Ext. e PC permanecem sempre activadas. N Utilizar os Botões coloridos do telecomando com a Lista de fontes • Vermelho (Actualizar): actualiza os dispositivos externos ligados. Carregue nesta opção se a sua fonte estiver activada e ligada, mas não aparecer na lista. • TOOLS (Ferramentas): apresenta os menus Editar nome e Informação. Lista de fontes Editar nome Lista de fontes

VCR / DVD / STB Cabo / Satélite STB / STB PVR / Receptor AV / Jogos / Câmara de Vídeo / PC / DVI / DVI PC / TV / IPTV / Blu-ray / HD DVD / DMA Atribua um nome ao dispositivo ligado às tomadas de entrada para facilitar a selecção da fonte de entrada. N Quando um PC com uma resolução de 1920 x 1080@60 Hz está ligado à porta HDMI IN 3(DVI), deve definir o modo HDMI3/ DVI para DVI PC em Editar nome do modo Entrada. N Ao ligar um cabo HDMI/DVI à porta HDMI IN 3(DVI), deve definir o modo HDMI3/DVI para DVI ou DVI PC em Editar nome do modo Entrada. Neste caso, é necessária uma ligação de som em separado. ¦ Menu Support ❑ Auto-diagnóstico

Assistência Teste de imagem Caso tenha algum problema com a qualidade da imagem, execute o teste de imagem. Verifique o padrão de cores no ecrã para ver se o problema persiste. ● Sim: se o padrão de teste não aparecer ou se houver interferências no mesmo, seleccione Sim. Pode haver algum problema com o televisor. Nesse caso, contacte o centro de atendimento da Samsung para obter assistência. ● Não: se o padrão de teste for visualizado correctamente, seleccione Não. Pode haver algum problema com o equipamento externo. Verifique as ligações. Se o problema persistir, consulte o manual do utilizador do dispositivo externo. Auto-diagnóstico Auto-diagnóstico Teste de imagem

Actualização do software Guia de ligação HD Contactar a Samsung

Teste de som Teste de som Informações sobre o sinal Caso tenha algum problema com o som, execute o teste de som. Pode verificar o som U Mover E Enter R Voltar reproduzindo uma melodia incorporada através do televisor. N Se não ouvir som a partir dos altifalantes do televisor, antes de executar um teste de som, certifique-se de que Seleccionar Altifalante está definido para Altifalante do tv. no menu Som. N A melodia será ouvida durante o teste se Seleccionar Altifalante estiver definido para Altifalante Exter. ou, se não houver som, carregando no botão MUTE. ● Sim: se, durante o teste de som, só conseguir ouvir som de um altifalante ou de nenhum, seleccione Sim. Pode haver algum problema com o televisor. Nesse caso, contacte o centro de atendimento da Samsung para obter assistência. ● Não: se conseguir ouvir som a partir dos altifalantes, seleccione Não. Pode haver algum problema com o equipamento externo. Verifique as ligações. Se o problema persistir, consulte o manual do utilizador do dispositivo externo. Português - 26 [550-W.Euro]BN68-02324A-03L09.in26 26 2009-10-09 3:01:55

Informações sobre o sinal (apenas canais digitais) Ao contrário dos canais analógicos, cuja qualidade de recepção pode variar entre ‘com interferências’ e clara, os canais digitais (HDTV) podem ter uma qualidade de recepção perfeita ou não ter qualquer recepção. Por isso, ao contrário dos canais analógicos, não pode fazer a sintonização fina aos canais digitais. Pode, contudo, ajustar a antena para melhorar a recepção dos canais digitais disponíveis. N Se o medidor da intensidade do sinal indicar que o sinal é fraco, ajuste fisicamente a antena para aumentar a intensidade do sinal. Continue a ajustar a antena até encontrar a melhor posição com o sinal mais forte. ❑ Actualização do software Painel lateral do televisor Futuramente, a Samsung pode oferecer actualizações para o firmware do televisor. Estas actualizações podem ser efectuadas através do televisor, se este estiver ligado à Internet, ou através da transferência de novo firmware do site samsung.com para um dispositivo de memória USB. N Versão actual é o software já instalado no televisor. N Software Alternativo (Cópia de segurança) mostra a versão anterior que vai ser substituída. N O software é apresentado como ‘Ano/Mês/Dia_Versão’. Quanto mais recente for a data, mais nova é a versão do software. Recomenda-se a instalação da versão mais recente.

Por USB Introduza no televisor a unidade USB que contém a actualização do firmware transferida do site samsung.com. Tenha cuidado para não desligar a corrente ou retirar a unidade USB enquanto as actualizações estiverem a ser executadas. O televisor desliga-se e volta a ligar automaticamente após terminar a actualização do firmware. Verifique a versão do firmware depois de concluir as actualizações (a nova versão terá um número superior à versão anterior). Quando o software é actualizado, as definições de áudio e de vídeo que fez voltam às predefinições (de fábrica). Recomenda-se que anote as suas definições para que possa repôlas facilmente depois da actualização. Unidade USB Actualização do software Versão actual 2009/01/18_000001 Por USB

Por um canal Actualiza o software através do sinal de transmissão. N Se a função for seleccionada durante o período de transmissão de software, esta função procura software disponível e transfere-o. N O tempo necessário para a transferência do software é determinado pelo estado do sinal.

Actual. no Modo de Espera Para continuar a actualizar o software com o interruptor de corrente principal ligado, seleccione On, carregando nos botões ▲ ou ▼. 45 minutos depois de entrar no modo de espera, uma actualização manual é iniciada automaticamente. Dado que o aparelho está ligado internamente, o LCD pode ficar aceso durante algum tempo. Este fenómeno pode persistir durante mais de 1 hora até a actualização do software ficar concluída.

Software Alternativo (Cópia de segurança) Se surgir algum problema com o novo firmware, que esteja a afectar o funcionamento, pode alterar o software para a versão anterior. N Se o software for alterado, é apresentado o software existente. N Pode substituir o software actual por um software alternativo em ‘Software Alternativo’. ❑ Guia de ligação HD Este menu apresenta o método de ligação que proporciona a melhor qualidade para um televisor HD. Consulte estas informações quando ligar dispositivos externos ao televisor. ❑ Contactar a Samsung Leia estas informações quando o televisor não funcionar correctamente ou caso queira actualizar o software. Esta informação serlhe-á útil no que diz respeito ao centro de atendimento e aos métodos de transferência de ficheiros de software e produtos. Português - 27 [550-W.Euro]BN68-02324A-03L09.in27 27 2009-10-09 3:01:56 Media Play (USB) ¦ Ligar um dispositivo USB

1. Carregue no botão POWER para ligar o televisor.

Painel lateral do televisor

existente na parte lateral do televisor.

3. Quando surgir o ecrã de selecção Aplicação, carregue no botão ENTERE para seleccionar

Media Play (USB). Unidade USB N O MTP (Media Transfer Protocol) não é suportado. N O sistema de ficheiros suporta FAT16, FAT32 e NTFS. N Determinados tipos de câmaras digitais e dispositivos áudio USB podem não ser compatíveis com este televisor. SUM N Media Play só suporta dispositivos USB de classe de armazenamento de massa (MSC). MSC é um dispositivo de transporte em volume de classe de armazenamento de massa. São exemplos de MSC as mini-unidades USB, PHOTO leitores de cartões flash e USB HDD (os USB HUB não são suportados). N Ligue directamente à porta USB do televisor. Se estiver a utilizar uma ligação por cabo em separado, pode ocorrer um problema de compatibilidade USB. Photo Music Setup N Antes de ligar o dispositivo ao televisor, efectue uma cópia de segurança dos R Voltar Dispositivo SUM seus ficheiros de modo a prevenir danos ou perda de dados. A SAMSUNG não se responsabiliza por qualquer dano ou perda de dados. N Não desligue o dispositivo USB enquanto estiver a carregar. N Quanto maior for a resolução da imagem, mais tempo leva a ser apresentada no ecrã. N A resolução JPEG máxima suportada é de 15360 x 8640 pixels. N Para ficheiros não suportados ou danificados, é apresentada a mensagem ‘Not Supported File Format’. N Não é possível reproduzir ficheiros MP3 com DRM que tenham sido transferidos através de um website pago. A gestão de direitos digitais (DRM - Digital Rights Management) é uma tecnologia que suporta a criação, distribuição e gestão de conteúdos, de forma integrada e abrangente, incluindo a protecção de direitos e interesses dos fornecedores do conteúdo, a prevenção de cópias ilegais do conteúdo e, também, a gestão de cobranças e de contratos. N Quando pretender visualizar uma fotografia, o carregamento da mesma pode levar alguns segundos. Nesse momento, o ícone de carregamento aparece no ecrã. N Se houver mais de um dispositivo MSC ligado, alguns deles podem não ser reconhecidos. Se um dispositivo necessitar de um nível elevado de potência (mais de 500 mA ou 5 V), o dispositivo USB pode não ser suportado. N Se surgir uma mensagem de aviso relativa ao excesso de potência quando ligar ou utilizar um dispositivo USB, este pode não ser reconhecido ou pode não funcionar correctamente. 851,86MB/993,02MB Free Utilizar os botões do telecomando no menu Media Play Botão ENTERE RETURN TOOLS

Operações Move o cursor e selecciona um item. Escolhe o item actualmente seleccionado. Durante a reprodução de uma apresentação de diapositivos ou de um ficheiro de música: - Se carregar no botão ENTERE durante a reprodução, esta é interrompida. - Se carregar no botão ENTERE durante a pausa, a reprodução é retomada. Reproduz ou interrompe a apresentação de diapositivos ou a reprodução de música. Volta ao menu anterior. Executa várias funções a partir dos menus Fotografia e Música. Pára a apresentação de diapositivos ou o ficheiro de música actual. Salta para o grupo anterior/salta para o grupo seguinte. Apresenta as informações do ficheiro. Sai do modo Media Play. Pára o modo Media Play e volta ao modo TV. Português - 28 [550-W.Euro]BN68-02324A-03L09.in28 28 2009-10-09 3:01:56 ¦ Função Media Play Esta função permite visualizar e ouvir ficheiros de fotografia e/ou música guardados num dispositivo USB de classe de armazenamento de massa (MSC). N O equipamento pode não funcionar correctamente com ficheiros multimédia não licenciados. Entrar no menu Media Play (USB)

1. Carregue no botão MENU. Carregue no botão ▲ ou ▼ para seleccionar

Aplicação e, em seguida, carregue no botão ENTERE. SUM 851,86MB/993,02MB Free INFO PHOTO

2. Carregue no botão ▲ ou ▼ para seleccionar Media Play (USB), e carregue no

botão ENTERE. N O menu Media Play (USB) é apresentado. Photo Music Setup R Voltar Dispositivo SUM O Carregue no botão MEDIA.P do telecomando para visualizar o menu Media Play.

O Carregue no botão SOURCE do telecomando para visualizar a lista de fontes. Em seguida, carregue no botão ▲ ou ▼ para seleccionarUSB.

3. Carregue no botão vermelho e, em seguida, no botão ▲ ou ▼ para seleccionar a

INFO memória USB. Carregue no botão ENTERE. N Esta função difere consoante a memória USB. N O nome do dispositivo USB seleccionado é apresentado no canto inferior esquerdo do ecrã.

4. Carregue no botão ◄ ou ► para seleccionar um ícone (Photo, Music, Setup) e, em seguida, carregue no botão ENTERE.

N Para sair do modo Media Play, carregue no botão MEDIA.P do telecomando. Remover um dispositivo de memória USB com segurança Pode remover o dispositivo do televisor com segurança.

1. Carregue no botão TOOLS no ecrã da lista de ficheiros Media Play, ou durante a

reprodução de uma apresentação de diapositivos ou de uma música.

2. Carregue no botão ▲ ou ▼ para seleccionar Remover em segurança e, em

seguida, carregue no botão ENTERE.

3. Remova o dispositivo USB do televisor.

5/15 1231.jpg Descrição do ecrã

Selec. T Ferramentas R Mover para pasta superior. Secção da lista de grupos

1File(s) Selected Selec. T Ferramentas R Mover para pasta superior. Vá para a ‘Secção da lista de grupos’ ou ‘Secção da lista de ficheiros’ utilizando os botões para cima e para baixo. Após seleccionar uma secção, carregue nos botões ◄ ou ► para seleccionar um item. Português - 29 [550-W.Euro]BN68-02324A-03L09.in29 29 2009-10-09 3:01:59 1 Ver grupos: O grupo de ordenação em que se encontra o ficheiro actualmente seleccionado é realçado. 2 Ficheiro actualmente seleccionado: O ficheiro seleccionado é o ficheiro que passou a poder controlar. Os ficheiros de fotografia são apresentados como imagens em miniatura. 3 Dispositivo actual: Mostra o nome do dispositivo actualmente seleccionado. Carregue no botão vermelho para seleccionar um dispositivo. Botão vermelho (Dispositivo): Selecciona um dispositivo ligado. 4 Informações sobre a selecção de itens: Mostra o número de ficheiros seleccionados carregando no botão amarelo. 5 Itens de ajuda Botão amarelo (Selec.): selecciona ficheiros da lista de ficheiros. Os ficheiros seleccionados estão marcados com o símbolo c. Carregue novamente no botão amarelo para cancelar a selecção de um ficheiro. Botão TOOLS (Ferramentas): mostra os menus de opções. (O menu de opções é alterado consoante o estado actual.) ¦ Menu de opções da lista de fotografias

1. Carregue no botão MEDIA.P.

2. Carregue no botão ◄ ou ► para seleccionar Photo e, em seguida, carregue no

3. Carregue no botão ◄ ou ► para seleccionar o ficheiro de fotografia pretendido.

N Seleccionar várias fotografias • Carregue no botão ◄ ou ► para seleccionar o ficheiro de fotografia pretendido. Em seguida, carregue no botão amarelo. • Repita a operação acima descrita para seleccionar vários ficheiros de fotografia. • A marca c aparece no ficheiro de fotografia seleccionado.

4. Carregue no botão TOOLS.

N O menu de opções é alterado consoante o estado actual. ❑ Apres. Diap. Neste menu, pode reproduzir uma apresentação de diapositivos utilizando os ficheiros de fotografia no dispositivo de memória USB. ❑ Repr.Gr.Act. Neste menu, pode reproduzir uma apresentação de diapositivos utilizando apenas os ficheiros de fotografia no grupo de ordenação actualmente seleccionado. ❑ Anular selecção (Quando seleccionar, pelo menos, um ficheiro) Pode anular a selecção de todos os ficheiros. N A marca c indica que o ficheiro correspondente seleccionado está oculto. ❑ Informação As informações do ficheiro de fotografia apresentadas incluem o nome, o tamanho, a resolução, a data em que foi modificado e o caminho do mesmo. N Pode visualizar as informações de ficheiros de fotografia durante uma apresentação de diapositivos seguindo o mesmo procedimento. O Carregue no botão INFO para visualizar as informações. ❑ Remover em segurança INFO Pode remover o dispositivo do televisor com segurança.

Português - 30 [550-W.Euro]BN68-02324A-03L09.in30 30 2009-10-09 3:02:01 ¦ Visualizar uma fotografia ou uma apresentação de diapositivos Visualizar uma apresentação de diapositivos

1. Carregue no botão ▼ para seleccionar a secção da lista de ficheiros.

2. Carregue no botão TOOLS.

3. Carregue no botão ▲ ou ▼ para seleccionar Apres. Diap. e, em seguida,

carregue no botão ENTERE. N Todos os ficheiros na secção da lista de ficheiros serão utilizados para a apresentação de diapositivos.

5/15 1231.jpg 1232.jpg Dispositivo N Durante a apresentação de diapositivos, os ficheiros são apresentados por ordem a partir do ficheiro actualmente exibido. N O progresso da apresentação de diapositivos é efectuado pela ordem definida na secção da lista de ficheiros. 1235.jpg 1234.jpg 1236.jpg 1237.jpg INFO ../Photo/ SUM 1233.jpg Apres. Diap. Repr.Gr.Act. Informação Remover em segurança ▶ Normal Selec. T Ferramentas R Mover para pasta superior. 1234.jpg 580x765 2009/01/02 5/15 N Os ficheiros de música podem ser automaticamente reproduzidos durante a apresentação de diapositivos se a opção Música de fundo estiver definida para Lig.. E Pausa ◀▶ Ant./Seg. SUM

O Enquanto uma fotografia é apresentada, carregue no botão ∂(Reproduzir)/ ENTERE no telecomando para iniciar a apresentação de diapositivos. T Ferramentas R Voltar N Botões de controlo da apresentação de diapositivos Botão ENTERE

TOOLS Operações Reproduz/interrompe a apresentação de diapositivos. Reproduz a apresentação de diapositivos. Interrompe a apresentação de diapositivos. Sai da apresentação de diapositivos e volta à lista de fotografias. Altera a velocidade de reprodução da apresentação de diapositivos. Executa várias funções a partir dos menus de fotografia. Reproduzir o grupo actual

1. Carregue no botão ▲ para passar à secção da lista de grupos.

2. Seleccione um grupo utilizando os botões ◄ e ►.

3. Carregue no botão ∂ (Reproduzir). Inicia-se uma apresentação de diapositivos

com os ficheiros do grupo seleccionado.

1. Seleccione os ficheiros na Secção da lista de ficheiros que contém o grupo

pretendido. N Para ir para o grupo anterior/seguinte, carregue no botão π (REW) ou µ (FF). SUM Dispositivo Selec. T Ferramentas R Mover para pasta superior.

2. Carregue no botão TOOLS.

3. Carregue no botão ▲ ou ▼ para seleccionar Repr.Gr.Act. e, em seguida, carregue no botão ENTERE.

N Apenas as fotografias no grupo de ordenação, incluindo os ficheiros seleccionados, serão utilizados na apresentação de diapositivos. Para reproduzir uma apresentação de diapositivos apenas com os ficheiros seleccionados

1. Carregue no botão ▼ para seleccionar a secção da lista de ficheiros.

2. Carregue no botão ◄ ou ► para seleccionar a fotografia pretendida na secção da lista de ficheiros.

3. Carregue no botão amarelo.

4. Repita a operação acima descrita para seleccionar várias fotografias.

N A marca c aparece à esquerda da fotografia seleccionada. N Se seleccionar um ficheiro, a apresentação de diapositivos não é reproduzida. N Para anular a selecção de todos os ficheiros seleccionados, carregue no botão TOOLS e escolha Anular selecção.

5. Carregue no botão ∂ (Reproduzir)/ENTERE.

N Os ficheiros seleccionados serão utilizados para a apresentação de diapositivos. Português - 31 [550-W.Euro]BN68-02324A-03L09.in31 31 2009-10-09 3:02:04

1. Na secção da lista de ficheiros, carregue nos botões amarelos para seleccionar as fotografias pretendidas.

2. Carregue no botão TOOLS.

3. Carregue no botão ▲ ou ▼ para seleccionar Apres. Diap. e, em seguida, carregue no botão ENTERE.

N Os ficheiros seleccionados serão utilizados para a apresentação de diapositivos. ¦ Menu de opções da apresentação de diapositivos 1. Durante uma apresentação de diapositivos (ou enquanto visualiza uma fotografia), carregue no botão TOOLS para definir a opção.

2. Carregue no botão ▲ ou ▼ para seleccionar a opção pretendida e, em seguida, carregue no botão ENTERE.

❑ Parar apresentação de slides / Iniciar apresentação de slides Pode iniciar ou parar uma apresentação de diapositivos. Ferramentas Parar apresentação de slides Vel. apr. diap. ❑ Vel. apr. diap. → Lenta / Normal / Rápida

Normal Rodar Zoom Pode seleccionar a velocidade da apresentação de diapositivos. N Esta função só está disponível durante uma apresentação de diapositivos. N Também pode alterar a velocidade da apresentação de diapositivos carregando no botão π (REW) ou μ (FF) durante a mesma. Música de fundo Definição de Imagem Definições do Som Informação Remover em segurança U Mover E Enter e Sair ❑ Rodar Pode rodar fotografias guardadas num dispositivo de memória USB. N Sempre que carregar no botão ◄, a fotografia roda 270˚, 180˚, 90˚ e 0˚. N Sempre que carregar no botão ►, a fotografia roda 90˚, 180˚, 270˚ e 0˚. N O ficheiro rodado não é guardado. ❑ Zoom Pode ampliar fotografias guardadas num dispositivo de memória USB. (x1 → x2 → x4) N Para mover a fotografia ampliada, carregue no botão ENTERE e, em seguida, carregue nos botões ▲/▼/◄/►. Quando a imagem ampliada é mais pequena do que o tamanho original do ecrã, a função de alteração do local não funciona. N O ficheiro ampliado não é guardado. ❑ Música de fundo Pode seleccionar a música de fundo durante a visualização de uma apresentação de diapositivos. N Para utilizar esta função, devem existir ficheiros de música e fotografia guardados no dispositivo USB.

Música de fundo → Deslig. / Lig. ● Deslig.: A música de fundo não é reproduzida. ● Lig.: Quando a música de fundo está disponível, se seleccionar Lig., a música é reproduzida.

Selec. fich. música (0 Fic. sel.) Só o ficheiro de música seleccionado é definido como música de fundo. ❑ Definição de Imagem / Definições do Som Pode seleccionar as definições de imagem e de som. ❑ Informação As informações do ficheiro de fotografia são apresentadas. ❑ Remover em segurança Pode remover o dispositivo do televisor com segurança. Português - 32 [550-W.Euro]BN68-02324A-03L09.in32 32 2009-10-09 3:02:05 ¦ Menu de opções da lista de músicas

1. Carregue no botão MEDIA.P.

2. Carregue no botão ◄ ou ► para seleccionar Music e, em seguida carregue no

3. Carregue no botão ◄ ou ► para seleccionar o ficheiro de música pretendido.

N Seleccionar vários ficheiros de música • Carregue no botão ◄ ou ► para seleccionar o ficheiro de música pretendido. Em seguida, carregue no botão amarelo. • Repita a operação acima descrita para seleccionar vários ficheiros de música. • A marca c aparece no ficheiro de música seleccionado.

Repr.Gr.Act. Informação Remover em segurança HaHaHa Gold Shine ../Music/ SUM Dispositivo Selec. T Ferramentas R Mover para pasta superior.

4. Carregue no botão TOOLS.

N O menu de opções é alterado consoante o estado actual. ❑ Repr.Gr.Act. Neste menu, só pode reproduzir ficheiros de música no grupo de ordenação actualmente seleccionado. ❑ Anular selecção (Quando seleccionar, pelo menos, um ficheiro) Pode anular a selecção de todos os ficheiros. N A marca c indica que o ficheiro correspondente seleccionado está oculto. ❑ Informação As informações do ficheiro de música apresentadas incluem o nome, o tamanho, a data em que foi modificado e o caminho do mesmo. N Pode visualizar as informações do ficheiro de música durante Repr.Gr.Act. utilizando os mesmos procedimentos. O Carregue no botão INFO para visualizar as informações. ❑ Remover em segurança Pode remover o dispositivo do televisor com segurança. INFO

Português - 33 [550-W.Euro]BN68-02324A-03L09.in33 33 2009-10-09 3:02:05 ¦ Reproduzir uma música Reproduzir um ficheiro de música

1. Carregue no botão ▼ para seleccionar a secção da lista de ficheiros.

2. Carregue no botão ◄ ou ► para seleccionar o ficheiro de música que pretende

reproduzir. ▶ 00:00:04 / 00:04:04 3/37 Way I Love You HaHaHa

3. Carregue no botão ∂ (Reproduzir)/ENTERE.

N Este menu só apresenta ficheiros com a extensão MP3. Os ficheiros com outras extensões não são apresentados, mesmo que estejam guardados no mesmo dispositivo USB. E Pausa ◀▶ Ant./Seg. T Ferramentas R Voltar SUM N O ficheiro seleccionado é apresentado na parte superior, com o respectivo tempo de reprodução. N Para regular o volume da música, carregue no botão do volume do telecomando. Para cortar o som, carregue no botão MUTE do telecomando. N Se o som se apresentar irregular durante a reprodução de ficheiros MP3, regule a opção Equalizador e SRS TruSurround HD no menu Som. (Um ficheiro MP3 com muita modulação pode causar um problema no som.) N A duração de reprodução de um ficheiro de música pode ser apresentada como ‘00:00:00’, se a informação de tempo de reprodução não for encontrada no início do ficheiro. N π (REW) ou μ (FF) não funcionam durante a reprodução. N Botões de controlo de reprodução de música Botão ENTERE

TOOLS Operações Reproduz/interrompe o ficheiro de música. Reproduz o ficheiro de música Interrompe o ficheiro de música Sai do modo de reprodução e volta à lista de músicas. Executa várias funções a partir dos menus de música. N Ícone de informações da função de música

Quando todos os ficheiros de música da pasta (ou o ficheiro seleccionado) são repetidos. Modo Repetir está definido para Lig.. Quando todos os ficheiros de música da pasta (ou o ficheiro seleccionado) são reproduzidos uma vez. Modo Repetir está definido para Deslig.. Reproduzir o grupo de música

1. Carregue no botão ▲ para passar à secção da lista de grupos.

2. Seleccione um grupo utilizando os botões ◄ e ►.

3. Carregue no botão ∂ (Reproduzir). Os ficheiros do grupo seleccionado começam a ser reproduzidos.

1. Seleccione os ficheiros na Secção da lista de ficheiros que contém o grupo pretendido.

N Para ir para o grupo anterior/seguinte, carregue no botão π (REW) ou µ (FF).

2. Carregue no botão TOOLS.

3. Carregue no botão ▲ ou ▼ para seleccionar Repr.Gr.Act. e, em seguida, carregue no botão ENTERE.

N Os ficheiros de música do grupo de ordenação, incluindo o ficheiro seleccionado, são reproduzidos. Reproduzir os ficheiros de música seleccionados

1. Carregue no botão ▼ para seleccionar a secção da lista de ficheiros.

2. Carregue no botão ◄ ou ► para seleccionar o ficheiro de música pretendido.

3. Carregue no botão amarelo.

4. Repita a operação acima descrita para seleccionar vários ficheiros de música.

N A marca c aparece à esquerda do ficheiro de música seleccionado. N Para anular a selecção de todos os ficheiros seleccionados, carregue no botão TOOLS e escolha Anular selecção.

5. Carregue no botão ∂ (Reproduzir)/ENTERE.

N Os ficheiros seleccionados são reproduzidos. Português - 34 [550-W.Euro]BN68-02324A-03L09.in34 34 2009-10-09 3:02:06 ¦ Menu de opções de reprodução de músicas Menu de opções de reprodução de músicas Ferramentas ❑ Modo Repetir → Lig. / Deslig. Modo repetir ◀ Lig. ▶ Definição de Imagem Pode reproduzir ficheiros de música várias vezes. Definições do Som Informação Remover em segurança ❑ Definição de Imagem / Definições do Som Pode configurar as definições de imagem e de som. U Mover L Ajustar e Sair ❑ Informação As informações do ficheiro de música são apresentadas. ❑ Remover em segurança Pode remover o dispositivo do televisor com segurança. ¦ Utilizar o menu Setup A opção Setup apresenta as definições do utilizador do menu Media Play. SUM

1. Carregue no botão MEDIA.P.

2. Carregue no botão ◄ ou ► para seleccionar Setup e, em seguida, carregue no

botão ENTERE. 851,86MB/993,02MB Free SETUP

3. Carregue no botão ▲ ou ▼ para seleccionar a opção pretendida.

4. Carregue nos botões ◄ ou ► para seleccionar a opção.

N Para sair do modo Media Play, carregue no botão MEDIA.P do telecomando.

Música Modo repetir → Lig. / Deslig. Seleccione esta opção para reproduzir várias vezes ficheiros de música.

Tem.exec.prot.ecrã → 2 h / 4 h / 8 h Seleccione esta opção para definir o tempo de espera antes de ser apresentada a protecção de ecrã.

Informação Seleccione esta opção para visualizar as informações do dispositivo ligado.

Remover em segurança Pode remover o dispositivo do televisor com segurança. Photo SUM Dispositivo Música Modo repetir Tem.exec.prot.ecrã Music Setup e Sair ◀ Lig. ▶ : 2 h Informação Remover em segurança SUM Dispositivo U Mover L Ajustar R Voltar Português - 35 [550-W.Euro]BN68-02324A-03L09.in35 35 2009-10-09 3:02:06 ANYNET+ ¦ Ligar dispositivos Anynet+ O que é o Anynet+? Anynet+ é uma função que permite controlar, a partir do telecomando, todos os dispositivos Samsung ligados que suportam Anynet+. O sistema Anynet+ pode ser utilizado com os dispositivos Samsung que tenham a funcionalidade Anynet+. Para se certificar de que o dispositivo Samsung dispõe desta funcionalidade, verifique se existe um logótipo Anynet+. Para ligar ao televisor

utilizando um cabo HDMI. Ligar ao sistema home theatre

utilizando um cabo HDMI.

2. Ligue a tomada HDMI IN do sistema home theatre e a tomada HDMI OUT do dispositivo Anynet+ correspondente utilizando

um cabo HDMI. N Ligue o cabo óptico entre a tomada DIGITAL AUDIO OUT (OPTICAL) do seu televisor e a entrada de áudio digital do sistema home theatre. N Se seguir a ligação acima descrita, a tomada óptica só emite áudio de 2 canais. O som só é reproduzido no subwoofer e nos altifalantes frontais esquerdo e direito do sistema home theatre. Para ouvir áudio de 5.1 canais, ligue directamente a tomada DIGITAL AUDIO OUT (OPTICAL) do leitor de DVD / caixa de satélite (ou seja, o dispositivo Anynet 1 ou 2) ao amplificador ou ao sistema home theatre, e não ao televisor. N Ligue apenas um sistema home theatre. N Pode ligar um dispositivo Anynet+ utilizando o cabo HDMI 1.3. Alguns cabos HDMI podem não suportar funções Anynet+. N Anynet+ funciona quando o dispositivo AV que suporta Anynet+ está no estado de espera ou ligado. N O Anynet+ suporta até 12 dispositivos AV. Pode ligar até 3 dispositivos do mesmo tipo. Português - 36 [550-W.Euro]BN68-02324A-03L09.in36 36 2009-10-09 3:02:07 ¦ Configurar a função Anynet+ Media Play (USB) Aplicação T Carregue no botão TOOLS para ver o menu Ferramentas. Também pode ver o menu Anynet+ seleccionando Ferramentas → Anynet+ (HDMI-CEC). Anynet+ (HDMI-CEC) ❑ Configurar

Anynet+ (HDMI-CEC) → Deslig. / Lig. Para utilizar a função Anynet+, o Anynet+ (HDMI-CEC) tem de estar definido para Lig.. N Quando a função Anynet+ (HDMI-CEC) está desactivada, todas as operações relacionadas com o Anynet+ são desactivadas. Desligar automat. → Não / Sim Configurar um dispositivo Anynet+ para se desligar automaticamente quando o televisor é desligado. N A fonte activa no telecomando do televisor deve estar definida para TV de modo a poder utilizar a função Anynet+. N Se definir Desligar automat. para Sim, os dispositivos externos ligados também são desligados quando o televisor for desligado. Se um dispositivo externo ainda estiver a gravar, este pode não se desligar. Configurar Anynet+ (HDMI-CEC) : Lig. ▶ Desligar automat. : Sim U Mover E Enter R Voltar Configurar Anynet+ (HDMI-CEC) : Lig. Desligar automat. : Sim ▶ U Mover E Enter R Voltar ¦ Alternar entre os dispositivos Anynet+

1. Carregue no botão TOOLS. Carregue no botão ENTERE para seleccionar Anynet+

2. Carregue no botão ▲ ou ▼ para seleccionar Lista dispos. e, em seguida, carregue no

botão ENTERE. N É apresentada uma lista dos dispositivos Anynet+ ligados ao televisor. N Se não encontrar o dispositivo que pretende, carregue no botão vermelho para procurar dispositivos. Ver TV Lista dispos. Gravação: DVDR DVDR MENU DVDR INFO Receiver: Deslig. Configurar

3. Carregue no botão ▲ ou ▼ para seleccionar um determinado dispositivo e carregue no

U Mover E Enter R Voltar botão ENTERE. Alterna para o dispositivo seleccionado. N Só quando define Anynet+ (HDMI-CEC) para Lig. no menu Aplicação, aparece o menu Lista dispos.. N Alternar para os dispositivos seleccionados pode demorar até 2 minutos. Não pode cancelar a operação durante o processo de comutação. N O tempo necessário para a procura de dispositivos é determinado pelo número de dispositivos ligados. N Quando a procura de dispositivos estiver concluída, não aparece o número de dispositivos encontrados. N Embora o televisor procure automaticamente a lista de dispositivos quando é ligado através do botão de alimentação, os dispositivos ligados ao televisor podem não ser sempre apresentados automaticamente na lista de dispositivos. Carregue no botão vermelho para procurar o dispositivo ligado. N Se seleccionou o modo de entrada externa carregando no botão SOURCE, não pode utilizar a função Anynet+. Mude para um dispositivo Anynet+ utilizando a opção Lista dispos.. Menu Anynet+ O menu Anynet+ muda, dependendo do tipo e do estado dos dispositivos Anynet+ ligados ao televisor. Menu Anynet+ Ver TV Lista dispos. Descrição O modo Anynet+ muda para o modo de transmissão de TV. Apresenta a lista de dispositivos Anynet+. Apresenta os menus dos dispositivos ligados. Por exemplo, se está ligado um MENU(nome_dispositivo) gravador de DVD, é apresentado o menu do disco do gravador de DVD. Apresenta o menu de reprodução do dispositivo ligado. Por exemplo, se um gravador INFO(nome_dispositivo) de DVD está ligado, é apresentado o menu de reprodução do gravador de DVD. Começa imediatamente a gravar, utilizando o gravador. (Esta função só está Gravação: (*gravador) disponível para dispositivos que suportem a função de gravação.) Parar gravação: (*gravador) Pára a gravação. Receiver O som é reproduzido através do receptor. N Se mais do que um dispositivo estiver ligado, são apresentados como (*gravador) e se só estiver ligado um dispositivo, é apresentado como (*nome_dispositivo). Português - 37 [550-W.Euro]BN68-02324A-03L09.in37 37 2009-10-09 3:02:08 Botões do telecomando do televisor disponíveis no modo Anynet+ Tipo de dispositivos Dispositivo Anynet+ Estado de funcionamento Botões disponíveis Depois de alternar para o dispositivo, quando o menu do dispositivo correspondente for apresentado no ecrã. Botões numéricos Botões ▲/▼/◄/►/ ENTERE Botões coloridos / botão EXIT π(Procura para trás) / μ(Procura para a frente) / ∫(Parar) / ∂(Reproduzir) / ∑(Pausa) Depois de alternar para o dispositivo, enquanto reproduz um ficheiro. Dispositivo com Depois de comutar para o dispositivo, sintonizador quando estiver a ver um programa P>/P< incorporado televisivo. Dispositivo de Quando o receptor está activado. Y / MUTE áudio N A função Anynet+ só funciona quando a fonte activa no telecomando estiver definida para o televisor. N O botão ∏ só funciona no estado de gravação. N Não consegue controlar os dispositivos Anynet+ utilizando os botões do televisor. Só consegue controlar os dispositivos Anynet+ utilizando o telecomando do televisor. N O telecomando do televisor pode não funcionar sob determinadas condições. Neste caso, volte a seleccionar o dispositivo Anynet+. N As funções Anynet+ não funcionam com produtos de outros fabricantes. N As operações π, μ podem diferir, consoante o dispositivo. ¦ Gravação Pode gravar um programa televisivo utilizando um gravador Samsung.

1. Carregue no botão TOOLS. Carregue no botão ENTERE para seleccionar

2. Carregue no botão ▲ ou ▼ para seleccionar Recording Immediately e carregue no botão

ENTERE. A gravação começa. N Quando há mais do que um dispositivo de gravação Quando estão ligados vários dispositivos, são listados os dispositivos de gravação. Carregue no botão ▲ ou ▼ para seleccionar um dispositivo de gravação e carregue no botão ENTERE. A gravação começa. N Quando o dispositivo de gravação não for apresentado, seleccione Lista dispos. e carregue no botão vermelho para procurar dispositivos Ver TV Lista dispos. Gravação: DVDR DVDR MENU DVDR INFO Receiver: Deslig. Configurar U Mover E Enter R Voltar

3. Carregue no botão EXIT para sair.

N Pode gravar as transmissões da fonte seleccionando Gravação: (nome_dispositivo). N Se carregar no botão ∏, grava aquilo que estiver a ver no momento. Se estiver a ver imagens através de outro dispositivo, essas serão as imagens gravadas. N Antes de gravar, verifique se a tomada da antena está devidamente ligada ao dispositivo de gravação. Para ligar correctamente uma antena a um dispositivo de gravação, consulte o manual de utilizador do mesmo. ¦ Ouvir através de um Receptor (Home theater) Pode ouvir o som através de um receptor em vez do altifalante do televisor.

1. Carregue no botão TOOLS. Carregue no botão ENTERE para seleccionar Anynet+

2. Carregue no botão ▲ ou ▼ para seleccionar Receiver. Carregue no botão ◄ ou ► para

seleccionar Lig. ou Deslig.. Ver TV Lista dispos. Gravação DVDR DVDR MENU DVDR INFO Receiver: Deslig. Configurar

3. Carregue no botão EXIT para sair.

N Se o receptor só suportar áudio, pode não aparecer na lista de dispositivos. N O receptor funciona quando tiver ligado correctamente a tomada óptica do receptor à U Mover E Enter R Voltar tomada DIGITAL AUDIO OUT (OPTICAL) do televisor. N Se o receptor (sistema home theatre) estiver definido para Lig., o som é reproduzido a partir da tomada óptica do televisor. Se o televisor apresentar um sinal DTV (antena), este vai enviar som de 5.1 canais para o receptor home theatre. Se a fonte for um componente digital, como um leitor de DVD e estiver ligada ao televisor através de um cabo HDMI, só pode ouvir som de 2 canais a partir do receptor do sistema home theatre. N Se houver uma falha na alimentação do televisor com o Receiver definido para Lig. (desligando o cabo de alimentação ou por um corte de energia), a opção Seleccionar Altifalante pode ser definida para Altifalante Exter. quando voltar a ligar o televisor. Português - 38 [550-W.Euro]BN68-02324A-03L09.in38 38 2009-10-09 3:02:08 ¦ Resolução de problemas para o Anynet+ Problema O Anynet+ não funciona.

A mensagem ‘Connecting ● to Anynet+ device...’ aparece no ecrã. O dispositivo Anynet+ não reproduz. O dispositivo ligado não é ● apresentado.

Verifique se o dispositivo suporta as funções Anynet+. Verifique se o cabo HDMI 1.3 está ligado correctamente. Verifique se a função Anynet+ (HDMI-CEC) está definida para Lig. no menu de configuração Anynet+. Procure novamente dispositivos Anynet+. Pode ligar um dispositivo Anynet+ utilizando apenas um cabo HDMI 1.3. Alguns cabos HDMI podem não suportar funções Anynet+. Se for interrompido por uma situação anómala, tal como a desconexão do cabo HDMI ou do cabo de alimentação, ou por uma falha na corrente, repita a procura de dispositivos. Verifique se a tomada da antena do dispositivo de gravação está ligada correctamente.

Não consigo gravar o programa de televisão. O som do televisor não é reproduzido através do receptor. Solução possível Verifique se o dispositivo é um dispositivo Anynet+. O sistema Anynet+ só suporta dispositivos Anynet+. Ligue apenas um receptor (sistema home theatre). Verifique se o cabo de alimentação do dispositivo Anynet+ está ligado correctamente. Verifique as ligações por cabo de vídeo/áudio/HDMI 1.3 do dispositivo Anynet+. Verifique se o Anynet+ (HDMI-CEC) está activado no menu de configuração do Anynet+. Verifique se o telecomando do televisor está no modo TV. Verifique se é um telecomando exclusivo para Anynet+. O Anynet+ não funciona em determinadas situações. (Pesquisa de canais, utilização do Media Play, Plug & Play, etc.) Quando ligar ou remover o cabo HDMI 1.3, certifique-se de que procura novamente dispositivos ou que desliga e volta a ligar o televisor. Certifique-se de que a função Anynet+ do dispositivo Anynet+ está activada. Verifique se o dispositivo Anynet+ está correctamente ligado ao televisor e se o Anynet+ (HDMI-CEC) está definido para Lig. no menu Configurar da opção Anynet+. Carregue no botão TV do telecomando para mudar para TV. Em seguida, carregue no botão TOOLS para ver o menu Anynet+ e seleccione o menu pretendido. Seleccione Ver TV no menu Anynet+. Carregue no botão SOURCE do telecomando do televisor e seleccione um dispositivo que não seja Anynet+. Carregue em P >/<, PRE-CH e FAV.CH para mudar o modo TV. (O botão de canal só funciona quando não estiver ligado um dispositivo Anynet+ com sintonizador incorporado.) Não pode utilizar o telecomando quando está a configurar o Anynet+ ou a mudar para um modo de visualização. Utilize o telecomando quando a definição do Anynet+ ou a mudança para o modo de visualização estiverem concluídos. Não pode utilizar a função de reprodução quando o Plug & Play está a decorrer. Português - 39 [550-W.Euro]BN68-02324A-03L09.in39 39 2009-10-09 3:02:08 RECOMENDAÇÕES ¦ Função de teletexto A maioria das estações de televisão fornece serviços de informação por escrito através da função de teletexto. A página de índice do serviço de teletexto fornece informações sobre como utilizar o serviço. Além disso, pode seleccionar várias opções de acordo com os seus requisitos, utilizando os botões do telecomando. N Para que as informações de teletexto sejam apresentadas correctamente, é preciso que a recepção dos canais se processe em boas condições. Caso contrário, podem faltar informações ou podem não aparecer algumas páginas. 1 0 (modo) Carregue neste botão para seleccionar o modo de teletexto (LIST/ FLOF). Se carregar no modo LIST, muda para o modo de memorização de lista. No modo de memorização de lista, pode guardar teletexto na lista utilizando o botão 8(memorizar). 2 5 (mostrar) Botão utilizado para mostrar o texto oculto (respostas a questionários, por exemplo). Para ver o ecrã normal, carregue novamente no botão. 3 4 (tamanho) Carregue neste botão para visualizar as letras com o dobro do tamanho na metade superior do ecrã. Para ver a metade inferior do ecrã, carregue novamente neste botão. Para visualizar o ecrã normal, carregue novamente no botão. 4 8 (memorizar) Botão utilizado para memorizar as páginas de teletexto. 5 Botões coloridos (vermelho/verde/ amarelo/azul) Se a estação emissora utilizar o sistema FASTEXT, os diferentes tópicos apresentados na página de teletexto aparecem codificados por cores e podem ser seleccionados carregando nos botões coloridos. Carregue num dos botões que corresponda à cor pretendida. A página inclui outras informações a cores que podem ser seleccionadas da mesma forma. Para visualizar a página anterior ou a página seguinte, carregue no botão colorido correspondente. 6 / (activar teletexto/sobrepor) Carregue neste botão para activar o modo de teletexto depois de seleccionar o canal que disponibiliza o serviço de teletexto. Carregue duas vezes neste botão para sobrepor o ecrã de transmissão actual ao teletexto. 7 : (sair) Para sair da apresentação de teletexto. 8 1 (página secundária) Botão utilizado para visualizar a página secundária disponível. 9 2 (página acima) Botão utilizado para ver a página seguinte do teletexto. 0 3 (página abaixo) Botão utilizado para ver a página anterior do teletexto. ! 9 (modo de espera) Botão utilizado para manter o ecrã numa determinada página, se esta estiver ligada a várias páginas secundárias que aparecem automaticamente de forma sequencial. Para continuar, carregue novamente neste botão.

@ 6 (índice) Botão utilizado para ver a página de índice (conteúdos) a qualquer momento, enquanto está a visualizar o teletexto. # 7 (cancelar) Botão utilizado para ver a emissão enquanto procura uma página. N Pode mudar as páginas de teletexto carregando nos botões numéricos do telecomando. Português - 40 [550-W.Euro]BN68-02324A-03L09.in40 40 2009-10-09 3:02:09 As páginas do teletexto estão divididas em seis categorias: Parte

Conteúdos Número da página seleccionada. Nome da estação emissora. Número da página actual ou indicações da procura. Data e hora. Texto. Informações sobre o estado. Informações FASTEXT. N As informações do teletexto estão, muitas vezes, divididas em várias páginas apresentadas de forma sequencial às quais pode aceder: • Introduzindo o número da página • Seleccionando um título numa lista • Seleccionando um título a cores (sistema FASTEXT) N O nível de teletexto suportado pelo televisor é a versão 2.5 que permite também a visualização de gráficos ou textos adicionais. N Dependendo da transmissão, podem surgir painéis laterais em branco durante a visualização do teletexto. N Nestes casos, não são transmitidos gráficos ou textos adicionais. N Os televisores mais antigos que não suportam a versão 2,5 não permitem a visualização de gráficos ou textos adicionais, independentemente da transmissão de teletexto. O Carregue no botão TV para sair do teletexto. ¦ Instalar a base N Predefinição: coloque a base guia e o tubo de cobertura no suporte e fixe-o utilizando os parafusos. Aplicável apenas a modelos de 32 polegadas. Parte posterior INFO Parte frontal

1. Coloque o televisor LCD na base.

N O televisor deve ser transportado por duas ou mais pessoas. N Certifique-se de que distingue a parte da frente da parte de trás da base quando está a montá-la. N Para se assegurar de que o televisor está colocado na base a um nível apropriado, não exerça demasiada pressão na parte superior esquerda ou direita do televisor.

2. Aperte os parafusos na posição 1 e, em seguida, aperte-os na posição 2.

N Coloque o produto de pé e aperte os parafusos. Se apertar os parafusos com o televisor LCD deitado, este pode ficar inclinado.

2. Separe a base do televisor.

N O televisor deve ser transportado por duas ou mais pessoas.

3. Tape o orifício inferior com a tampa.

¦ Instalar o kit de montagem na parede Os acessórios de montagem na parede (vendidos em separado) permitem montar o televisor na parede. Para saber mais sobre como instalar o kit de montagem na parede, consulte as instruções que acompanham os respectivos acessórios. Contacte um técnico para obter assistência na instalação do suporte de montagem na parede. Se a instalação for feita pelo cliente, a Samsung Electronics não se responsabiliza por quaisquer danos no produto nem por ferimentos sofridos pelo cliente ou por outras pessoas. Não instale o kit de montagem na parede com o televisor ligado. Pode resultar em ferimentos devido a choques eléctricos. ¦ Montar os cabos Envolva os cabos no suporte de cabos, para que estes não fiquem invisíveis através da base transparente. ¦ Dispositivo anti-roubo Kensington O dispositivo de bloqueio Kensington serve para fixar fisicamente o sistema quando o utilizar num local público. A aparência e o método de bloqueio podem diferir da ilustração dependendo do fabricante. Consulte o manual fornecido com o dispositivo de bloqueio Kensington para uma utilização correcta. N O dispositivo de bloqueio tem que ser adquirido separadamente. N A localização do dispositivo de bloqueio Kensington pode ser diferente consoante o modelo.

1. Introduza o dispositivo de bloqueio na ranhura Kensington do televisor LCD (1) e rode-o

na direcção de bloqueio (2).

2. Ligue o cabo do dispositivo de bloqueio Kensington (3).

3. Fixe o dispositivo de bloqueio Kensington a uma secretária ou a um objecto estático

pesado. Português - 42 [550-W.Euro]BN68-02324A-03L09.in42 42 2009-10-09 3:02:13 ¦ Manter um espaço de instalação seguro Mantenha as distâncias recomendadas, entre o produto e outros objectos (por exemplo, uma parede) para garantir a ventilação adequada. Caso contrário, pode provocar um incêndio ou danificar o produto devido ao aumento de temperatura no interior do mesmo. Instale o produto de modo a que as distâncias recomendadas, assinaladas na figura seguinte, sejam respeitadas. N Se utilizar uma base ou suporte para montagem na parede, utilize apenas as peças fornecidas pela Samsung Electronics. O facto de utilizar peças fornecidas por outro fabricante, pode resultar em danos materiais ou ferimentos graves em caso de queda do produto. O facto de utilizar peças fornecidas por outro fabricante, pode resultar em danos materiais ou provocar um incêndio devido ao aumento de temperatura no interior do produto por ventilação inadequada. N O aspecto exterior pode ser diferente, dependendo do produto. Se instalar o produto com uma base Se instalar o produto com um suporte para montagem na parede 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm ¦ Fixar o televisor à parede Cuidado: Se puxar, empurrar ou subir para o televisor pode provocar a queda do mesmo. Em especial, certifique-se de que as crianças não se penduram nem desestabilizam o televisor, o que poderia provocar a queda do mesmo e resultar em acidentes graves ou morte. Siga todas as precauções de segurança fornecidas no folheto de segurança incluído. Para uma maior estabilidade, instale o dispositivo antiqueda por razões de segurança, como descrito em seguida.

Para evitar a queda do televisor:

os parafusos foram aparafusados com firmeza à parede. N Pode necessitar de material adicional, tal como uma bucha, consoante o tipo de parede. N Uma vez que os grampos, parafusos e fios necessários não são fornecidos, adquira-os em separado. Parede

2. Retire os parafusos da parte posterior central do televisor, introduza os parafusos nos

grampos e aparafuse os parafusos ao televisor novamente. N Os parafusos podem não ser fornecidos com o produto. Se for esse o caso, adquira os parafusos com as seguintes especificações. N Especificações dos parafusos • Para um televisor LCD entre 17 e 29 polegadas: M4 X L15 • Para um televisor LCD entre 32 e 40 polegadas: M6 X L15

3. Ligue os grampos fixados ao televisor e os grampos fixados à parede com um fio forte

e, em seguida, aperte-o muito bem. N Instale o televisor perto da parede para que este não caia para trás. N É mais seguro ligar o fio de modo a que os grampos fixados à parede estejam ao mesmo nível ou abaixo dos grampos fixados ao televisor. N Desaperte o fio antes de transportar o televisor. Parede

4. Verifique se todas as ligações estão devidamente presas. Verifique regularmente as

ligações para evitar qualquer sinal de gasto ou falha. Se tiver alguma dúvida sobre a segurança das suas ligações, contacte um instalador profissional. Português - 43 [550-W.Euro]BN68-02324A-03L09.in43 43 2009-10-09 3:02:15 ¦ Resolução de problemas Se tiver alguma dúvida sobre o televisor, consulte primeiro esta lista. Se nenhuma destas sugestões para resolução de problemas se aplicar, consulte o site ‘www.samsung.com’ e, em seguida, clique em Assistência ou contacte o Centro de atendimento na lista da última página. Problema Qualidade de imagem A imagem do televisor não parece ser de tão boa qualidade como na loja. A imagem está distorcida: macrobloco, bloco pequeno, pontos, pixelização Cor errada ou inexistente com a ligação de Componente. Cor ou brilho fracos. Linha pontilhada na extremidade do ecrã. A imagem é a preto e branco apenas com entrada AV (Composto). A imagem fica bloqueada ou distorcida quando muda de canais ou a imagem está atrasada. Qualidade do som Não se ouve som ou o som é demasiado baixo mesmo com o volume no máximo. A imagem é boa, mas não tem som. Solução Primeiro, execute oTeste de imagempara confirmar se o televisor está a apresentar correctamente a imagem de teste. ● Vá para o MENU - Assistência - Auto-diagnóstico - Teste de imagem Se a imagem de teste for apresentada correctamente, a imagem de má qualidade pode ser provocada pela fonte ou sinal. ● Se tiver uma caixa de televisão por cabo/set top box analógica actualize-a. Utilize cabos HDMI ou de Componente para obter uma qualidade de imagem HD. ● Subscritor de cabo/satélite: Tente estações HD (Alta Definição) a partir de canais codificados. ● Ligação de antena: Tente estações HD após executar o Programa automático. N Vários canais HD são actualizados a partir de conteúdos SD (Definição standard). ● Ajuste a resolução de saída de vídeo da caixa de televisão por cabo/set top box para 1080i ou 720p. ● Certifique-se de que está a ver televisão à distância mínima recomendada, com base no tamanho e na definição do sinal que está a visualizar. ● A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas imagens de movimentos rápidos como no desporto e filmes de acção. ● Um nível de sinal baixo ou uma má qualidade pode causar distorção de imagem. Não é um problema do televisor. ● Certifique-se de que os cabos de Componente estão ligados às tomadas correctas. As ligações incorrectas ou soltas podem provocar problemas na cor ou o ecrã pode ficar em branco. ● Ajuste as opções de Imagem no menu do televisor. (ModoImagem, Cor, Brilho, Nitidez) ● Ajuste a opção de Poupança energ. no menu Configurar. ● Tente a reposição de imagem para visualizar as predefinições da imagem. (Vá para MENU - Imagem - Reposição de imagem) ● Se o tamanho da imagem estiver definido para Ajustar ao ecrã, altere o mesmo para 16:9. ● Altere a resolução da caixa de televisão por cabo/set top box. ● Ligue o cabo de vídeo (amarelo) à tomada verde da entrada de componente 1 do televisor.

Se estiver ligado a uma caixa de televisão por cabo, tente reiniciar a caixa de televisão por cabo. (ligue novamente o cabo de CA e espere até que a caixa de televisão cabo reinicie. Pode demorar até 20 minutos.) ● Defina a resolução de saída da caixa de televisão por cabo para 1080i ou 720p. Primeiro, execute o Teste de som para confirmar se o áudio do televisor está a funcionar correctamente. ● Vá para o MENU - Assistência - Auto-diagnóstico - Teste de som Se o áudio estiver a funcionar correctamente, o problema de som pode ser provocado pela fonte ou sinal. ● Verifique o volume do dispositivo externo ligado ao televisor e, em seguida, ajuste o volume do mesmo.

Ruído nos auscultadores.

Defina a opção Seleccionar Altifalante para Altifalante do tv. no menu do som. Certifique-se de que os cabos de áudio do dispositivo externo estão ligados às tomadas de entrada de áudio correctas no televisor. Verifique a opção de s aída de áudio do dispositivo ligado. (ex: Pode ser necessário alterar a opção de áudio da caixa de televisão por cabo para HDMI quando tiver o cabo HDMI ligado ao televisor.) Se estiver a utilizar um cabo DVI para HDMI, é necessário um cabo de áudio suplementar. Desactive a função SRS se definir o volume acima do valor 30. Remova a ficha da tomada dos auscultadores. (se disponível no televisor) Verifique as ligações dos cabos. Certifique-se de que um cabo de vídeo não está ligado à entrada de áudio. Para ligações antena/cabo, verifique a intensidade do sinal. Um nível de sinal baixo pode causar distorção de imagem. Português - 44 [550-W.Euro]BN68-02324A-03L09.in44 44 2009-10-09 3:02:15 Problema Sem imagem, sem vídeo O televisor não liga. Solução

O televisor desliga-se automaticamente.

Certifique-se de que o cabo de alimentação CA está ligado correctamente à tomada de parede e ao televisor. Verifique se a tomada de parede está a funcionar devidamente. Tente carregar no botão POWER no televisor para ter a certeza de que o telecomando está a funcionar correctamente. Se o televisor ligar, o problema pode ser causado pelo telecomando. Para resolver o problema do telecomando, consulte ‘O telecomando não funciona’ abaixo. Verifique se o Temporizador está definido para Lig. no menu Configurar. Se ligar o televisor ao PC, verifique as definições de alimentação do PC. Certifique-se de que o cabo de alimentação CA está ligado correctamente à tomada de parede e ao televisor. Se não houver qualquer sinal durante 10 a 15 minutos com a ligação por antena/cabo, o televisor desliga-se. Verifique as ligações dos cabos (remova e ligue novamente todos os cabos do televisor e dispositivos externos) Defina a saída de vídeo do dispositivo externo (cabo/set top box, DVD, Blu-ray, etc.) para corresponder às ligações de entrada do televisor. Por exemplo, saída do dispositivo externo: HDMI, entrada do televisor: HDMI. Certifique-se de que o dispositivo está ligado. Certifique-se de que selecciona a fonte correcta do televisor, carregando no botão SOURCE do telecomando. Ligação RF (cabo/antena) Impossível receber todos os canais. A imagem está distorcida: macrobloco, bloco pequeno, pontos, pixelização

Certifique-se de que o cabo de antena está correctamente ligado. Tente Plug & Play para adicionar canais disponíveis à lista de canais. Vá para MENU - Configurar - Plug & Play e aguarde até que todos os canais disponíveis sejam memorizados. Verifique se a antena está na posição correcta. A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas imagens de movimentos rápidos como no desporto e filmes de acção. Um nível de sinal baixo pode causar distorção de imagem. Não é um problema do televisor. Ligação ao PC Mensagem ‘Função Não Disponível’. O computador é sempre apresentado na lista de fontes mesmo que não esteja ligado.

O vídeo está a funcionar correctamente, mas não há áudio com ligação HDMI.

Defina a resolução de saída do computador e frequência para que corresponda às resoluções suportadas pelo televisor. Isto é normal; o computador é sempre apresentado na lista de fontes mesmo que um computador não esteja ligado. Verifique as definições da saída de áudio no seu computador. Português - 45 [550-W.Euro]BN68-02324A-03L09.in45 45 2009-10-09 3:02:15 Problema Solução Outros A imagem não é apresentada em ecrã inteiro.

Serão apresentadas barras pretas em ambos os lados nos canais HD sempre que forem apresentados conteúdos SD (4:3) actualizados. Serão apresentadas barras pretas na parte superior e inferior dos filmes que tenham um formato diferente do seu televisor. Ajuste a opção de tamanho da imagem no seu dispositivo externo ou televisor para ecrã inteiro. Substitua as pilhas do telecomando com o tipo de polaridade correcto (+ -). Limpe a janela de transmissão localizada na parte de cima do telecomando. Tente apontar o telecomando directamente para o televisor a 5-6 pés (1,5 m a 1,8 m) de distância. Programe o telecomando da caixa de televisão por cabo/set top box para funcionar com o televisor. Consulte o manual do utilizador cabo/satélite para identificar o código do televisor SAMSUNG. O telecomando não funciona.

Não é possível controlar o volume e a energia do televisor com o telecomando da caixa de televisão por cabo/set top box. Mensagem ‘Função Não Disponível’.

Cheiro a plástico proveniente do televisor. TV Informações sobre o sinal não se encontra disponível no menu Auto-diagnóstico. O televisor está inclinado para a esquerda ou para a direita. Não é possível montar a base do suporte.

O menu do canal está a cinzento. (indisponível)

Perde as suas definições após 30 minutos ou sempre que o televisor for desligado.

Perda intermitente de áudio ou vídeo.

Pode ver pequenas partículas se olhar de perto para a extremidade da moldura em volta do ecrã do televisor. ‘Sinal codificado’ ou ‘Sem sinal/ Sinal fraco’ com CAM CARD (CI/CI+). Quando desligado e após 45 minutos, o televisor liga-se.

Se o televisor estiver no modo Demo Loja, as definições de áudio e imagem são repostas a cada 30 minutos. Altere o modo Demo Loja para o modo Uso Doméstico no procedimento Plug & Play. Prima o botão SOURCE para seleccionar o modo TV, vá até MENU → Configurar → Plug & Play → ENTERE. Verifique as ligações dos cabos e ligue novamente. Pode ser devido à utilização de cabos excessivamente rígidos ou finos. Certifique-se de que os cabos são suficientemente flexíveis para uma utilização a longo prazo. Para montagem na parede, recomenda-se a utilização de cabos com conectores de 90 graus. Tal faz parte do design do produto e não constitui um defeito.

Verifique se o CAM tem o CI(CI+) CARD colocado na ranhura da interface comum. Retire o CAM do televisor e introduza-o na ranhura novamente.

É normal, o televisor utiliza a função OTA (Over The Air) para actualizar o firmware transferido enquanto vê televisão. Problema imagem/som recorrente.

Verifique a resolução suportada pelo televisor e ajuste a resolução de saída do dispositivo externo em conformidade. Consulte as definições de resolução neste manual. Este cheiro é normal e dissipa-se com o passar do tempo.

Esta função encontra-se apenas disponível para canais digitais com uma ligação de antena (RF/coaxial).

Remova a base do suporte do televisor e monte novamente.
