MANUALE UTENTE LE46N86BD SAMSUNG

Vormgeving en specificaties kunnen zonder kennisgeving worden gewijzigd. Dit is een digitaal apparaat van klasse B. Zie het etiket op het product voor informatie over de stroomvoorziening. Nederlands - 60 BN68-01186B-Dut-0312.indd 60 2007-03-13 9:18:49 Deze pagina is met opzet leeg gelaten. BN68-01186B-Dut-0312.indd 61 2007-03-13 9:18:49 Precauzioni da adottare quando si visualizza un’immagine fissa Un’immagine fissa può causare danni permanenti allo schermo TV.

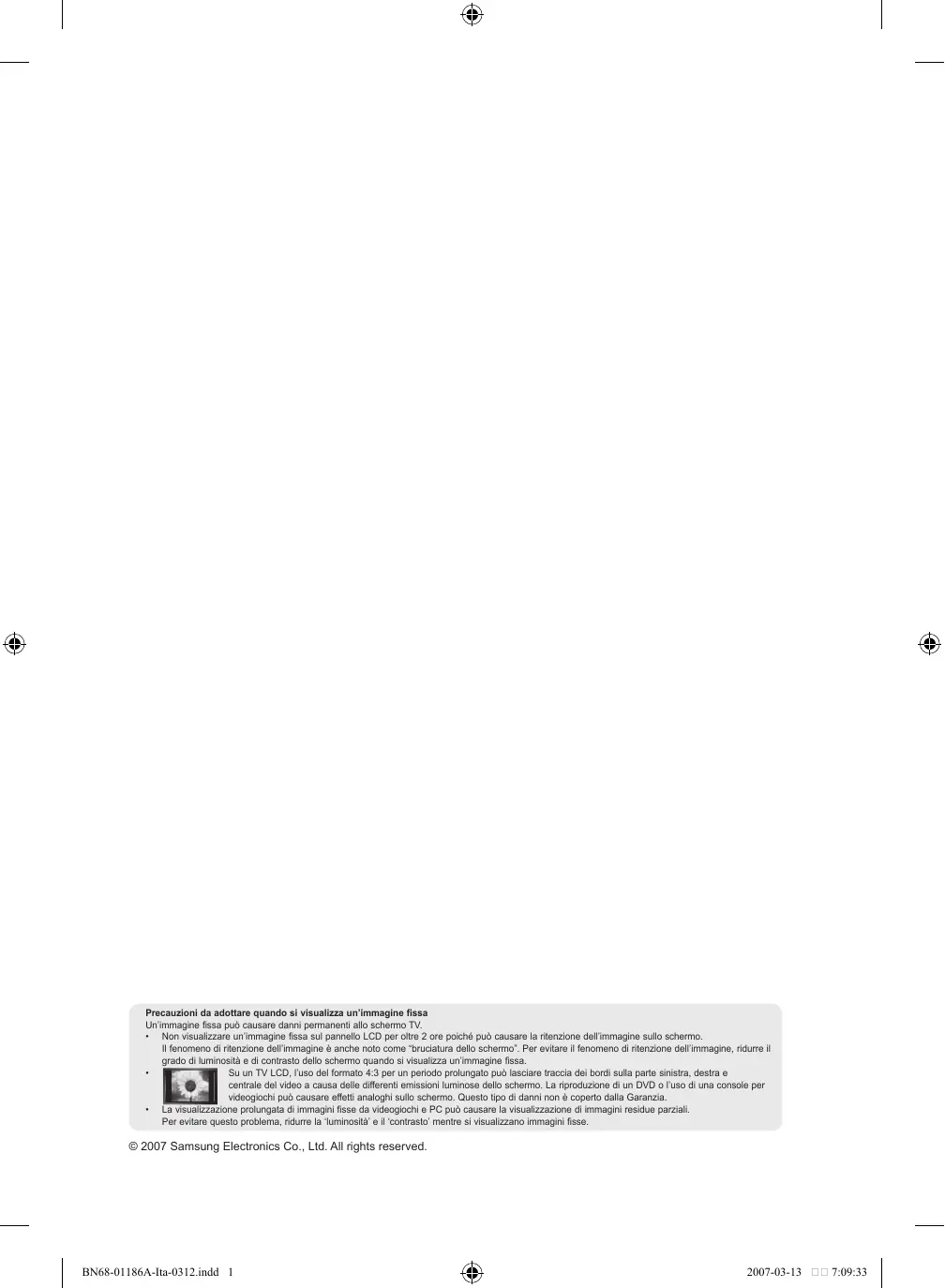

• Non visualizzare un’immagine fissa sul pannello LCD per oltre 2 ore poiché può causare la ritenzione dell’immagine sullo schermo. Il fenomeno di ritenzione dell’immagine è anche noto come “bruciatura dello schermo”. Per evitare il fenomeno di ritenzione dell’immagine, ridurre il grado di luminosità e di contrasto dello schermo quando si visualizza un’immagine fissa.
• Su un TV LCD, l’uso del formato 4:3 per un periodo prolungato può lasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l’uso di una console per videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla Garanzia.
• La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare la visualizzazione di immagini residue parziali. Per evitare questo problema, ridurre la ‘luminosità’ e il ‘contrasto’ mentre si visualizzano immagini fisse. © 2007 Samsung Electronics Co., Ltd. All rights reserved. BN68-01186A-Ita-0312.indd 1 2007-03-13 7:09:33 Contenuto

COLLEGAMENTO E PREPARAZIONE DEL TELEVISORE

• Elenco dei componenti p. 3
• Installazione del Kit di montaggio a parete p. 3

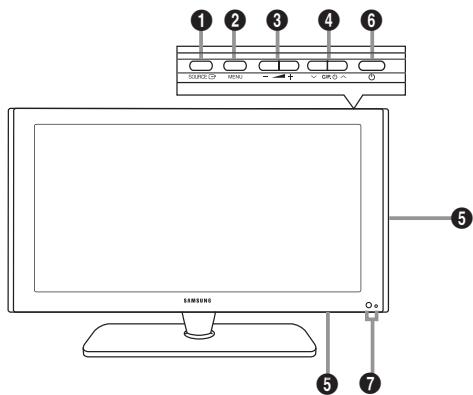

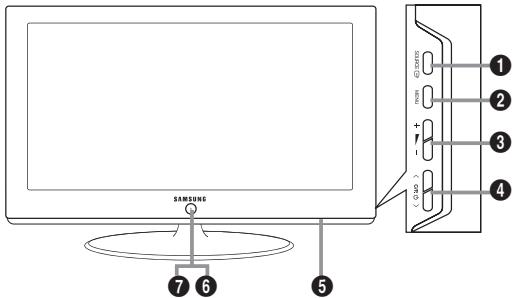

• Pannello di controllo p. 4

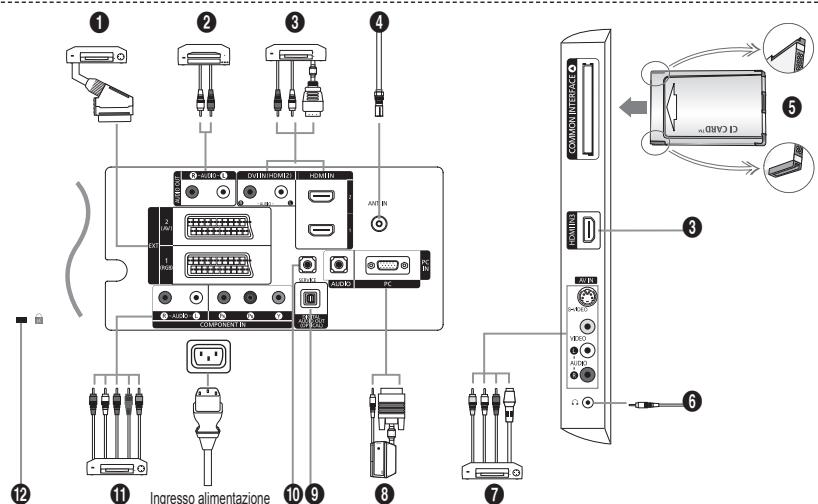

• Pannello dei collegamenti p. 5
• Telecomando p. 7
• Installazione delle batterie nel telecomando p. 8
• Accensione e spegnimento p. 8
• Attivazione della modalità Standby del televisore p. 8
• Plug & Play p. 9

IMPOSTAZIONE DEI CANALI

• Memorizzazione automatica dei canali p. 10
• Memorizzazione manuale dei canali p. 11
• Impostazione degli elenchi dei canali p. 12
• Attivazione del Blocco canali p. 12
• Ordinamento dei canali memorizzati p. 13

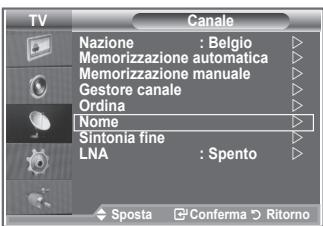

• Assegnazione di nomi ai canali p. 13

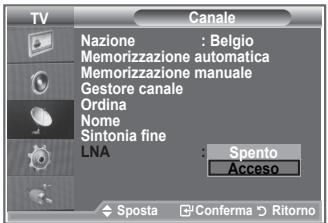

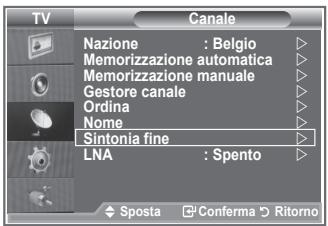

• Sintonia fine dei canali p. 14

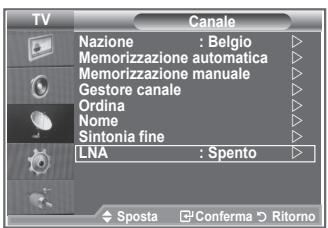

• LNA (Low Noise Amplifier) p. 14

IMPOSTAZIONE DELL’AUDIO

Modifica dello standard audio........................... 22 Regolazione delle impostazioni audio............... 23 Impostazione di TruSurround XT

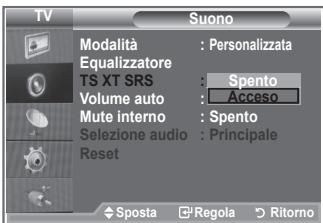

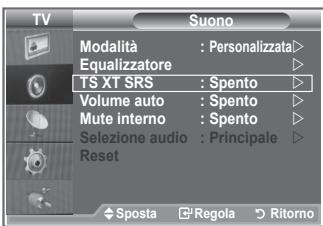

(SRS TS XT)..................................................... 23

• Collegamento delle cuffie p. 24

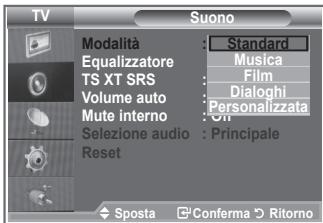

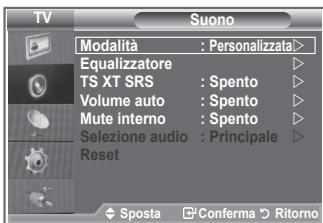

• Selezione della modalità audio p. 24

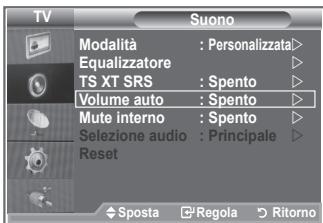

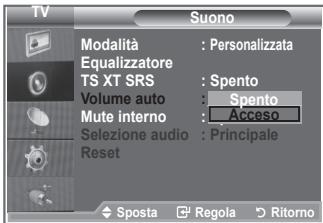

• Regolazione automatica del volume p. 24

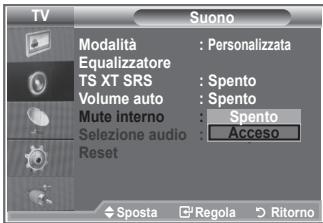

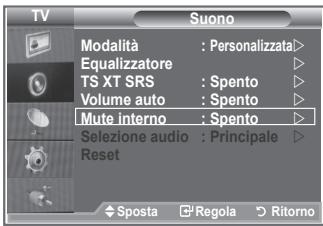

• Selezione di Mute interno p. 25

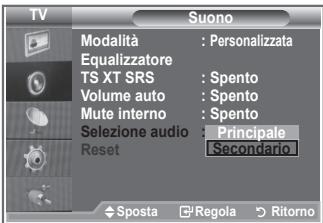

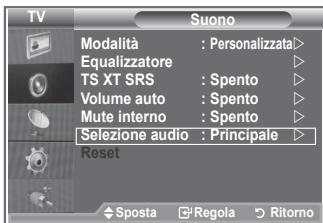

• Attivazione dell’audio dell’immagine secondaria p. 25

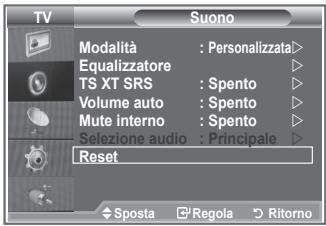

• Ripristino delle impostazioni audio predefinite p. 26

IMPOSTAZIONE DELL’ORA

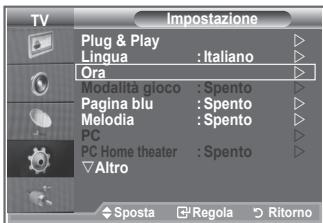

Impostazione e visualizzazione dell’ora corrente............................................................. 26 Impostazione del timer di spegnimento............. 27 Accensione e spegnimento automatico del televisore..................................................... 27

DESCRIZIONE DELLE FUNZIONI

IMPOSTAZIONE DELL’IMMAGINE

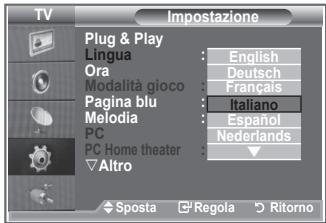

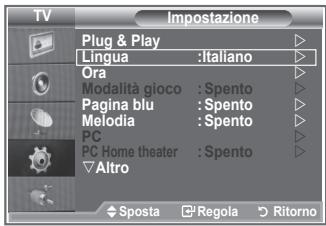

• Scelta della lingua p. 28

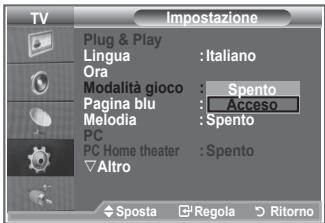

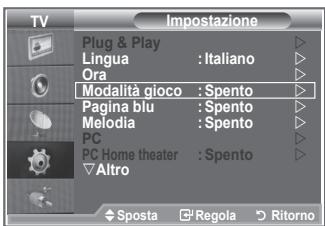

• Uso della modalità Gioco p. 28

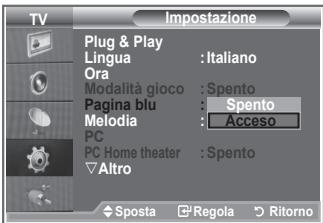

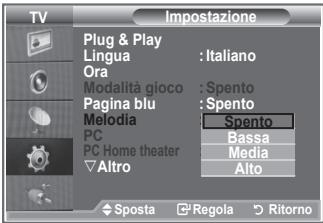

• Impostazione della modalità Pagina blu / Selezione della melodia p. 29

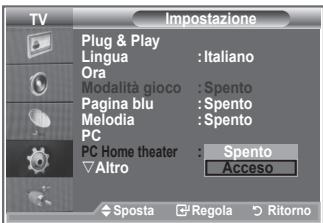

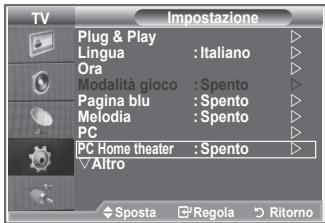

• Impostazione di PC Home Theater p. 29

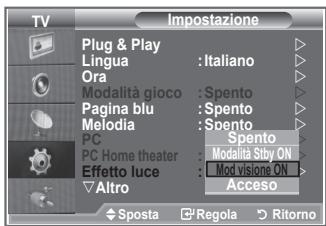

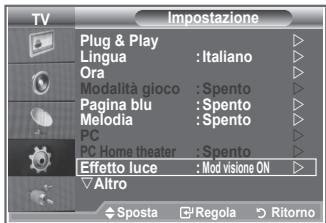

• Impostazione di Effetto luce (LE40N8, LE46N8) p. 30
• Utilizzo della funzione Risp. energia p. 30
• Selezione della sorgente p. 31

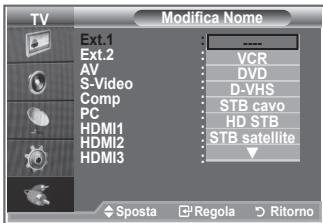

• Modifica dei nomi delle sorgenti di ingresso p. 31

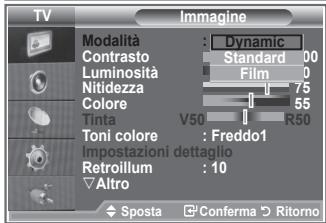

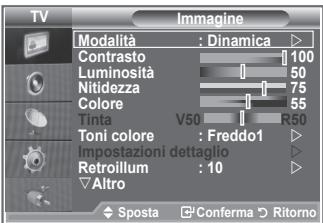

• Italiano Modifica dello standard dell’immagine p. 15

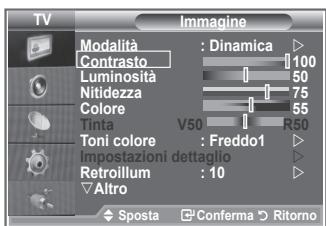

• Regolazione dell’immagine personalizzata p. 15

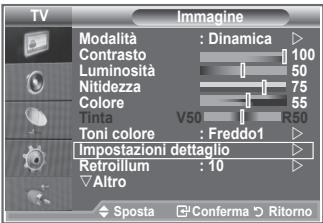

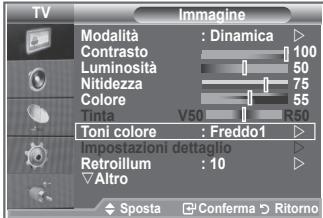

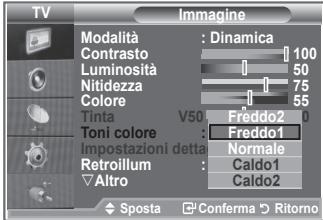

• Modifica del tono del colore p. 16

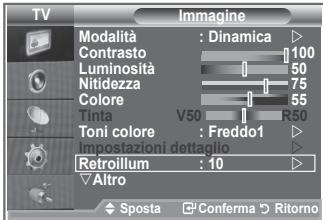

• Attivazione della retroilluminazione p. 16

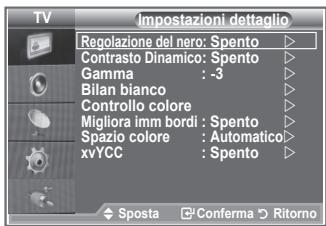

• Configurazione delle impostazioni dettagliate dell’immagine p. 17

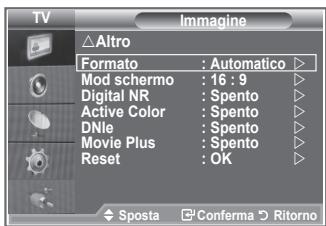

• Modifica delle dimensioni dell’immagine p. 18
• Fermo immagine corrente p. 19

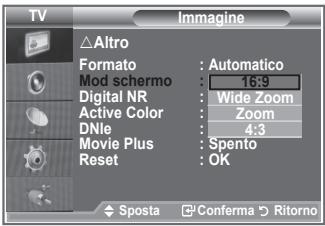

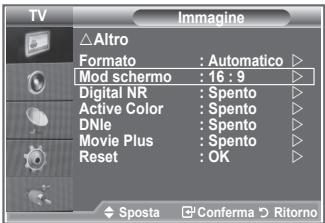

• Selezione della modalità schermo p. 19

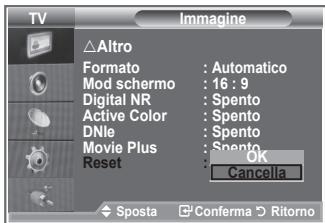

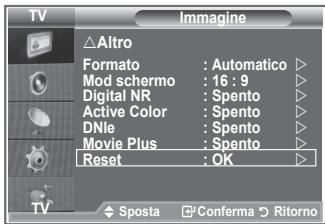

• Ripristino delle impostazioni predefinite dell’immagine p. 19

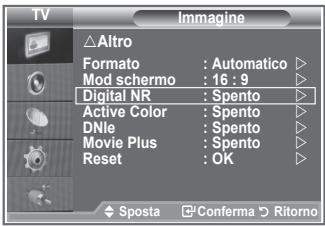

• Digital NR / Active Color / DNIe / Movie Plus p. 20
• Visualizzazione in modalità PIP (Picture in Picture) p. 21
• Livello di nero HDMI Italiano - BN68-01186A-Ita-0312.indd 1 2007-03-13 7:09:33 p. 22

USO DELLA FUNZIONE DTV

USO DELLA FUNZIONE TELETEXT

• Anteprima del sistema di menu DTV p. 32

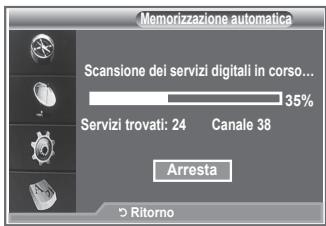

• Aggiornamento automatico dell’elenco dei canali p. 33
• Aggiornamento manuale dell’elenco dei canali p. 33

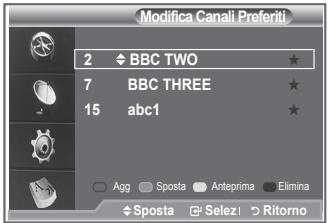

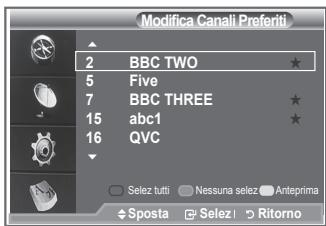

• Modifica dei canali preferiti p. 34

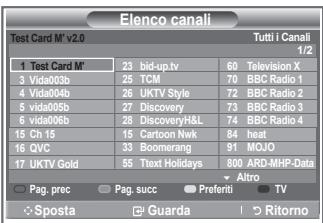

• Selezione dell’elenco dei canali p. 36

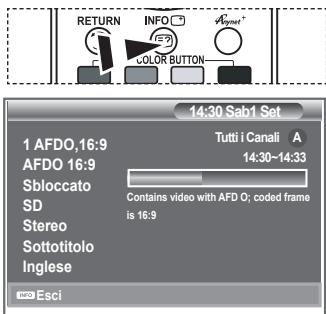

• Visualizzazione di informazioni sul programma p. 36

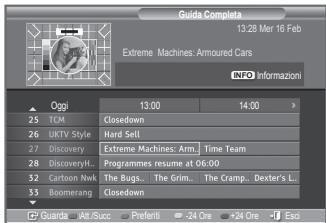

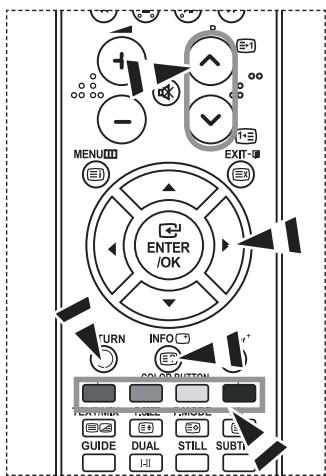

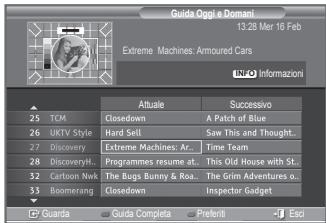

• Visualizzazione delle informazioni EPG p. 37
• Uso della funzione Elenco programmato p. 38

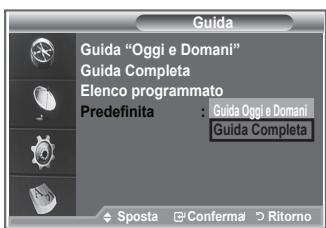

• Impostazione della guida Predefinita p. 38

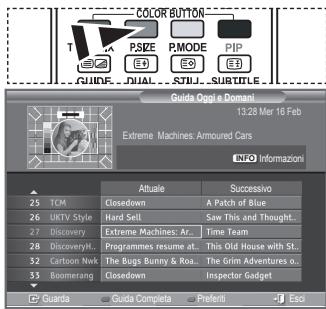

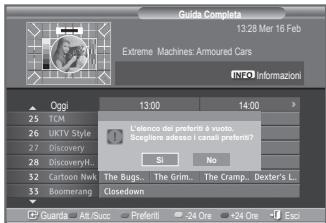

• Visualizzazione di tutti i canali e dei canali preferiti p. 39

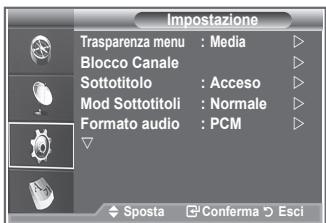

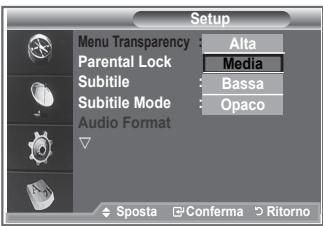

• Regolazione della trasparenza del menu p. 40

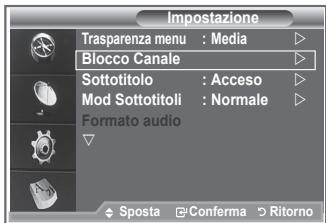

• Impostazione della funzione Blocco Canale p. 40

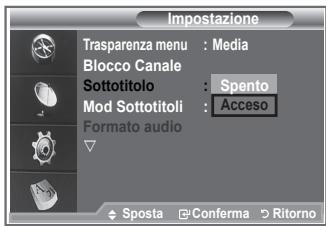

• Impostazione dei sottotitoli p. 41

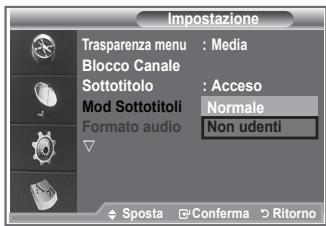

• Impostazione della modalità Sottotitoli p. 41

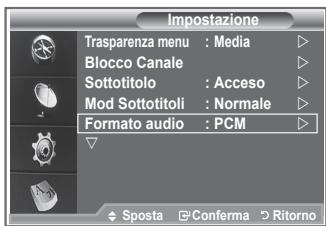

• Selezione del formato audio p. 41
• Selezione del testo digitale (solo GB) p. 42
• Selezione del fuso orario (Solo per la Spagna) p. 42
• Visualizzazione delle informazioni sul prodotto 42 Controllo delle informazioni sul segnale p. 43

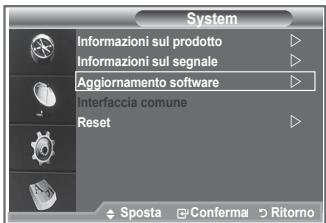

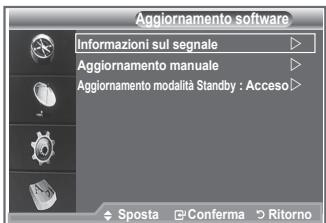

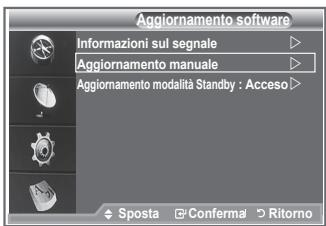

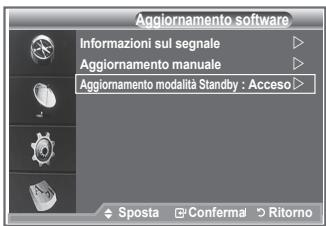

• Aggiornamento del software p. 43
• Visualizzazione dell’interfaccia comune p. 44

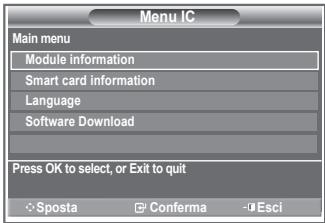

• Selezione del menu IC (Interfaccia comune) p. 44

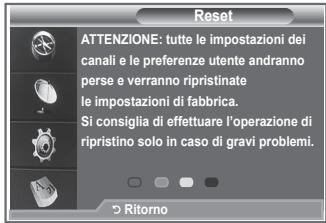

• Azzeramento p. 45
• Selezione della lingua preferita (sottotitoli, audio o teletext) p. 45
• Preferenza p. 46
• Decoder Teletext p. 46

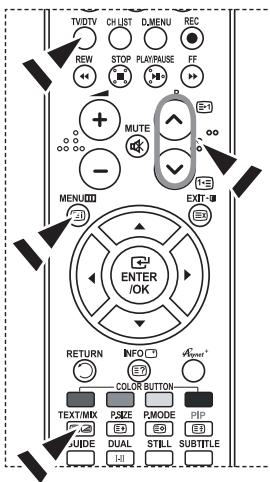

• Visualizzazione delle informazioni Teletext p. 47

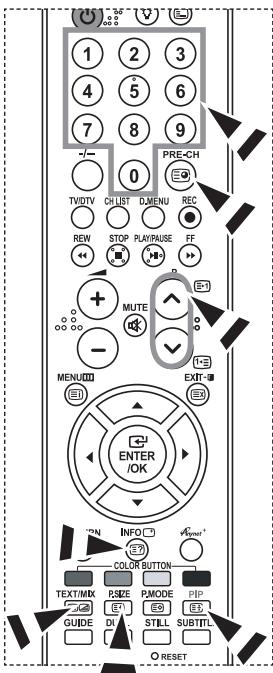

• Selezione di una pagina Teletext specifica p. 47
• Utilizzo della modalità  Fastext per selezionare una pagina Teletext p. 48

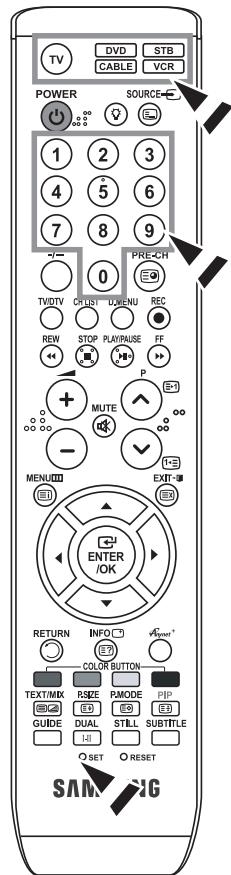

• Configurazione del telecomando p. 48
• Codici del telecomando p. 49

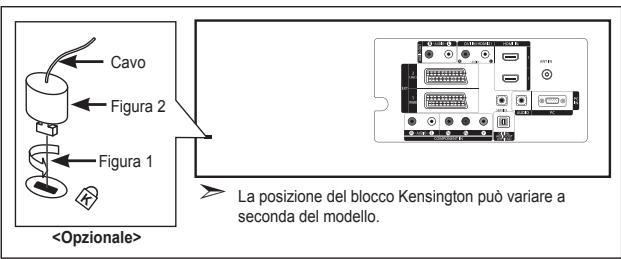

• Uso del blocco Kensington antifurto p. 59
• Risoluzione dei problemi: Prima di contattare l’assistenza p. 59
• Specifiche tecniche e ambientali p. 60

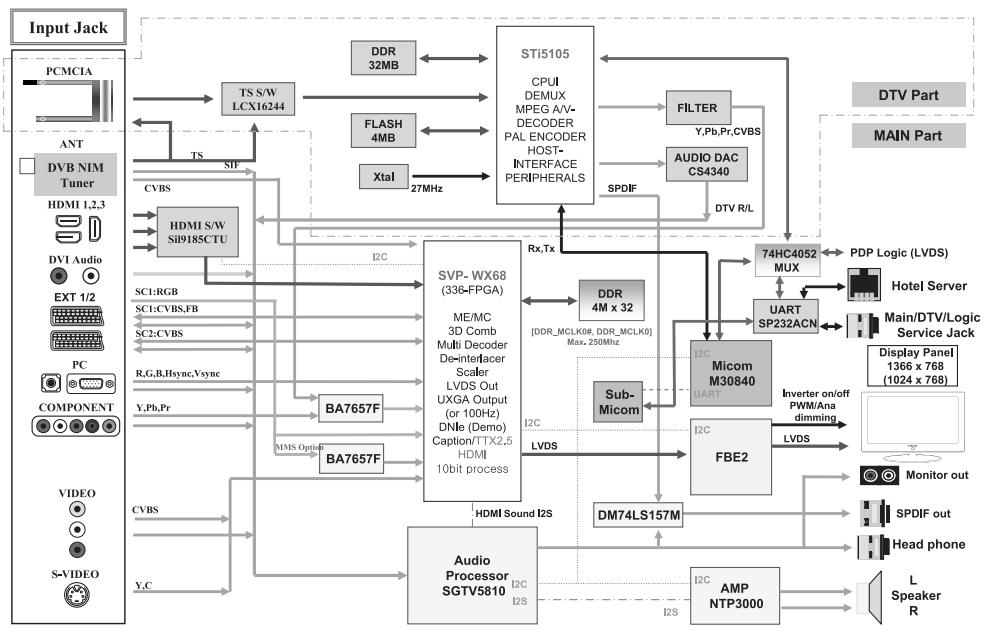

• Diagrammi a blocchi Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1 Simboli Premere Importante Nota Tasto One-Touch Italiano - BN68-01186A-Ita-0312.indd 2 2007-03-13 9:36:13 Elenco dei componenti Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se qualsiasi componente risulta mancante, contattare il rivenditore. Telecomando e batterie (AAA x 2) p. 61

Cavo di alimentazione

• Scheda di garanzia Coprifondo
• Guida alla sicurezza Panno per la pulizia
• Schede di registrazione Scheda di garanzia/ Guida alla sicurezza / Schede di registrazione (Non disponibili in tutte le sedi) In base al modello, il piedistallo e la relativa vite potrebbero non essere inclusi. Installazione del Kit di montaggio a parete Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il televisore alla parete. Per informazioni dettagliate sull’installazione del kit di montaggio a parete, consultare le istruzioni fornite insieme agli articoli del kit. Contattare un tecnico per richiedere assistenza quando si monta la staffa a parete. Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o infortuni causati da una installazione autonoma del televisore da parte dell’utente. ➣ Rimuovere il piedistallo, coprire il foro sul fondo con un tappo e serrare con due viti Italiano - BN68-01186A-Ita-0312.indd 3 2007-03-13 7:09:35 Pannello di controllo [LE37M8 LE40M8 LE46M8 LE52M8]

La forma e il colore del prodotto possono variare in base al modello. 1 SOURCE

Alterna tutte le sorgenti d’ingresso disponibili (TV, Est.1, Est.2, AV, S-Video, Component, PC, HDMI1, HDMI2, HDMI3, DTV). Nel menu a video, utilizzare questo tasto come si usa il tasto ENTER/OK del telecomando. Premere per cambiare canale. Nel menu a video, utilizzare questi tasti così come si usano i tasti e del telecomando. (I tasti dei canali consentono di accendere il televisore senza usare il telecomando.) 2 MENU 5 Altoparlanti Premere per visualizzare il menu a video con le funzioni del televisore. (Alimentazione) In modalità DTV, viene visualizzato il menu DTV. Premere per accendere e spegnere il televisore. 7 Indicatore di alimentazione Premere per aumentare o diminuire il volume. Nel menu a video, utilizzare questi tasti Lampeggia e si spegne quando l’alimentazione così come si usano i tasti e del telecomando. è attivata, e si accende in modalità standby. Sensore del telecomando Puntare il telecomando in direzione di questo punto sul televisore. Italiano - BN68-01186A-Ita-0312.indd 4 2007-03-13 7:09:35 Pannello dei collegamenti

Ingresso alimentazione

➣ La forma e il colore del prodotto possono variare in base al modello. ➣ Quando si collega un dispositivo esterno al televisore, assicurarsi che l’alimentazione dell’unità sia scollegata. ➣ Quando si collega un dispositivo esterno, far corrispondere il colore del terminale di collegamento a quello del cavo. 1 Collegamento di un Set-Top Box, VCR o DVD EXT 1 Video

Uscita Video + Audio (L/R) Solo l’uscita TV o DTV è disponibile. Uscita da scegliere. - Ingressi e uscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco o lettori di dischi video. 2 Collegamento AUDIO - Collegare i cavi audio RCA a “R - AUDIO – L” sul retro dell’apparecchiatura e le altre estremità ai connettori audio corrispondenti dell’amplificatore o dell’impianto DVD Home Theater.

3 HDMI 1 IN, HDMI 2 IN HDMI 3 IN

- Supporta le connessioni tra periferiche AV con connessione HDMI (Set Top Box, lettori DVD). - Non è necessario un ulteriore collegamento Audio per la connessione HDMI-HDMI. ➣ Che cosa significa HDMI? - “High Definition Multimedia interface” permette la trasmissione di dati video digitali ad alta definizione e audio digitale a canali multipli (5. 1 canali). - Il terminale HDMI/DVI supporta il collegamento DVI a una periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni più piccole, dispone della funzione di codifica HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale multicanale. ➣ I dispositivi esterni che supportano modalità HDMI non aggiornate potrebbero non disporre dell’uscita audio richiesta dai televisori che dispongono dell’ultima versione HDMI disponibile (HDMI 1.3) In questo caso, effettuare il collegamento a HDMI IN 2 e DVI IN (HDMI 2) “R - AUDIO – L” sul retro nel televisore Alcuni dei cavi HDMI non aggiornati possono causare sfarfallio o non consentire la visualizzazione delle immagini sullo schermo. In questo caso, utilizzare un cavo che supporti l’ultima versione di HDMI (HDMI 1.3). DVI IN (HDMI 2) (AUDIO R/L) - Quando si collega questo prodotto attraverso HDMI o DVI a un Set Top Box, un lettore DVD, una console di gioco ecc., verificare che sia stato impostato a una modalità di uscita video compatibile come mostrato nella tabella sottostante. In caso contrario, possono verificarsi distorsioni, interruzioni o assenza di immagine. - La connessione tramite cavo HDMI/DVI può essere effettuata solo utilizzando il terminale HDMI 2. Italiano - BN68-01186A-Ita-0312.indd 5 2007-03-13 7:09:36

Utilizzare il cavo DVI-HDMI o una prolunga DVI-HDMI per il collegamento e il terminale “R - AUDIO – L” su DVI per l’uscita audio. Modalità supportate per HDMI/DVI e Component HDMI/DVI 50Hz HDMI/DVI 60Hz Component 480i 480p 576i 576p 720p 1080i 1080p

4 Collegamento a un’antenna aerea o a una rete televisiva via cavo Per visualizzare correttamente i canali televisivi, è necessario che l’apparecchio televisivo riceva il segnale da una delle seguenti fonti: - un’antenna esterna / Una rete televisiva via cavo / Una rete satellitare. 5 Collegamento della SCHEDA IC (interfaccia comune) - Se per alcuni canali non si inserisce la “Scheda IC”, il messaggio “Scramble Signal” (Segnale criptato) viene visualizzato sullo schermo. - Le informazioni di pairing che contengono un numero telefonico, l’ID della scheda IC, l’ID host e altri dati verranno visualizzate entro 2~3 minuti. Se viene visualizzato un messaggio di errore, contattare il service provider. - Quando la configurazione delle informazioni relative al canale è stata completata, viene visualizzato il messaggio “Updating Completed” (Completato aggiornamento), a indicare che l’elenco dei canali è stato aggiornato. ➣ È necessario richiedere una scheda IC al service provider locale. Estrarre con delicatezza la scheda IC tirandola con le dita; fare attenzione a non farla cadere poiché potrebbe subire danni. ➣ Inserire la scheda IC nella direzione indicata sulla scheda stessa. 7 Collegamenti di dispositivi A/V esterni - Collegare il cavo RCA o S-VIDEO a un dispositivo A/V esterno appropriato quale un videoregistratore, un DVD o una videocamera. - Collegare i cavi audio RCA a “R - AUDIO - L” sul retro dell’apparecchiatura e gli altri terminali ai corrispondenti connettori di uscita audio sul dispositivo A/V. - La cuffia può essere collegata all’uscita predefinita (6) sul retro dell’apparecchio. Quando la cuffia è collegata, gli altoparlanti incorporati sono disattivati. 8 Collegamento PC - Collegare il cavo D- Sub (opzionale) a “PC (PC IN)” sul retro dell’apparecchiatura e alla scheda video del computer. - Collegare il cavo audio stereo (opzionale) a “AUDIO (PC IN)” sul retro dell’apparecchiatura e all’uscita “Audio Out” della scheda audio del computer. 9 USCITA AUDIO DIGITALE (OTTICA) - Collegare a un componente audio digitale. 0 ASSISTENZA - Collegamento di servizio per tecnici dell’assistenza qualificati. ! Collegamento dei componenti (DTV/DVD) - Collegare i cavi video component (opzionali) al connettore del componente (“P ”, “P ”, “Y”) sul retro dell’apparecchiatura e ai corrispondenti connettori di uscita video del DTV o DVD. - Se si desidera collegare il Set-Top Box e il DTV (o DVD), effettuare il collegamento tra i due dispositivi, quindi collegare il DTV (o DVD) al rispettivo connettore (“P ”, “P ”, “Y”) sull’apparecchiatura. - I connettori P , P e Y dei componenti (DTV o DVD) sono talvolta etichettati con Y, B-Y e R-Y o Y, Cb e Cr. - Collegare i cavi audio RCA (opzionali) a “R - AUDIO - L” sul retro dell’apparecchiatura e ai corrispondenti connettori di uscita audio sul DTV o DVD. - Questo TV LCD visualizza la risoluzione dell’immagine ottimale in modalità 1080p. - Questo TV LCD visualizza la risoluzione dell’immagine massima in modalità 1080p. @ Blocco Kensington - Il blocco Kensington (opzionale) è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. - Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il prodotto. - La posizione del blocco Kensington può variare a seconda del modello.

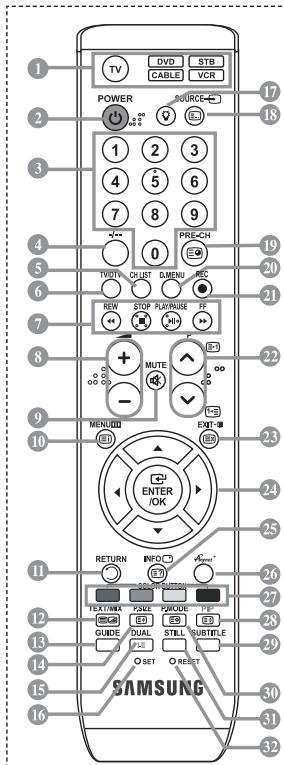

Italiano - BN68-01186A-Ita-0312.indd 6 2007-03-13 7:09:36 Telecomando 1 Seleziona l’apparecchio di destinazione da controllare con il telecomando Samsung (TV, DVD, STB, CABLE, VCR) (Vedere pagina 49~51) 2 Tasto di standby del televisore 3 Tasti numerici per selezionare direttamente i canali 4 Selezione dei canali memorizzati con una/due cifre 5 Visualizza il “Elenco canali”. 6 Seleziona direttamente il televisore e la modalità DTV 7 Funzioni videoregistratore/ DVD: riavvolgimento, arresto, riproduzione/pausa, avanzamento rapido 8 Aumento del volume Diminuzione del volume 9 Disattivazione temporanea dell’audio 0 Visualizzazione menu e conferma modifica ! Ritorna al menu precedente. # Visualizzazione la Guida elettronica dei canali (EPG, Electronic Program Guide) $ Selezione della dimensione dell’immagine % Selezione degli effetti audio ^ Controlla 5 diversi dispositivi - TV, DVD, STB, CABLE, or VCR. & Premendo questo tasto si illuminano numerosi tasti del telecomando (ad esempio la selezione dell’apparecchio di destinazione, il volume, i canali) per spegnersi nuovamente dopo qualche secondo in modo da risparmiare energia. Questa funzione consente di utilizzare agevolmente il telecomando di notte o al buio.

• Selezione della sorgente disponibile ( Canale precedente ) Visualizzazione menu DTV

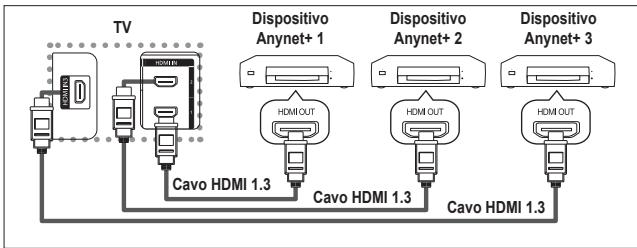

a Registrazione di trasmissioni in diretta (Solo funzioni Anynet+) (Vedere pagina 57) b P : Canale successivo P : Canale precedente c Uscita dall’OSD d Controlla il cursore nel menu e Consente di vedere le informazioni sull’emittente corrente f Esegue le funzioni di visualizzazione Anynet e imposta i dispositivi corrispondenti. g Tasti colorati: Premere questi tasti per aggiungere o eliminare i canali e per memorizzarli nell’elenco dei canali preferiti nel menu “Elenco canali”. h Acceso/Spento PIP (Picture-InPicture) i Visualizzazione sottotitoli digitali j Selezione effetti immagine k Fermo immagine l Se il telecomando non funziona, sostituire le batterie e premere il tasto “RESET” per 2-3 secondi prima dell’uso. Funzioni Teletext 6 Esce dallo schermo Teletext 0 Indice Teletext @ Seleziona alternativamente le modalità Teletext, Double (Doppia) o Mix. $ Selezione formato Teletext

• Selezione modalità Teletext (LIST/FLOF) ( Pagina secondaria Teletext b P : Pagina successiva Teletext P : Pagina precedente Teletext c Annulla Teletext e Mostra Teletext g Selezione argomento Fastext h Mantieni Teletext j Memorizza Teletext Una illuminazione troppo intensa può avere conseguenze sulle prestazioni del telecomando. Questo speciale telecomando, progettato per aiutare chi ha problemi di vista, presenta punti in braille sui tasti di accensione, di selezione dei canali, di regolazione del volume, STOP e PLAY/PAUSE. Italiano - BN68-01186A-Ita-0312.indd 7 2007-03-13 7:09:37 Installazione delle batterie nel telecomando

1. Sollevare il coperchio sul retro del telecomando come mostrato in figura.

2. Installare le due batterie AAA.

➣ Fare corrispondere i poli “+” e “–” delle batterie con lo schema riportato all’interno del vano.

3. Riposizionare il coperchio.

➣ Se si prevede di non utilizzare il telecomando per un periodo di tempo prolungato, rimuovere le batterie e riporle in un luogo asciutto e fresco. Il telecomando può essere usato fino a una distanza di 7 metri dal televisore. (Considerando un uso tipico del televisore, le batterie durano circa un anno.)

Se il telecomando non funziona, effettuare il seguente controllo:

1. Il televisore è acceso?

2. I poli - e + delle batterie sono invertiti?

3. Le batterie sono esaurite?

4. Si è verificata una interruzione di corrente o il cavo di alimentazione è scollegato?

5. È presente una luce a fluorescenza speciale o un neon nelle vicinanze?

Accensione e spegnimento La spina di alimentazione è collegata al pannello posteriore del televisore.

1. Inserire la spina in una presa appropriata.

➣ L’indicatore di standby sul pannello anteriore del dispositivo si accende.

2. Premere il tasto sul pannello anteriore.

➣ Per accendere il televisore, è anche possibile premere il tasto POWER o TV/DTV del telecomando. ➣ All’accensione, l’ultimo canale che si stava guardando prima di spegnere il televisore verrà riselezionato automaticamente.

3. Premere i tasti numerici (0~9) o il tasto canale precedente/successivo ( / ) sul telecomando, oppure i

tasti a destra del dispositivo. ➣ Quando si accende il televisore per la prima volta, viene chiesto di scegliere la lingua dei menu.

4. Per spegnere il televisore, premere nuovamente il tasto POWER .

Attivazione della modalità Standby del televisore La modalità Standby del televisore consente di ridurre il consumo di corrente. La modalità Standby è particolarmente utile quando si desidera disattivare temporaneamente il televisore, ad esempio durante i pasti.

1. Premere il tasto POWER del telecomando.

➣ Lo schermo si spegne e l’indicatore rosso di standby si accende sul pannello anteriore del dispositivo.

2. Per riaccendere il televisore, è sufficiente premere nuovamente POWER, i tasti numerici (0~9), il tasto

TV/DTV o il tasto canale precedente/successivo ( / ). ➣ Non lasciare il televisore in modalità standby per periodi di tempo prolungati, ad esempio quando si è in vacanza. Si consiglia di scollegare l’apparecchio dal cavo di alimentazione e dall’antenna. Italiano - BN68-01186A-Ita-0312.indd 8 2007-03-13 7:09:38 Plug & Play Se il televisore viene acceso per la prima volta, alcune impostazioni di base vengono visualizzate automaticamente e in sequenza. Sono disponibili le seguenti impostazioni.

Funzioni relative alla televisione digitale (DVB) possono essere utilizzate solo nelle nazioni o aree dove vengono trasmessi i segnali terrestri digitali DVB-T (MPEG2). Si prega di chiedere al proprio rivenditore se nella propria nazione o area è possibile ricevere i segnali DVB-T. Anche se questo televisore è conforme alle specifiche DVB-T, la compatibilità con le future trasmissioni in formato terrestre digitale DVB-T non è garantita. Alcune funzioni potrebbero non essere disponibili in determinate nazioni. Plug & Play Start Plug & Play.

1. Premere il tasto POWER del telecomando.

Viene visualizzato il messaggio “Start Plug & Play” con “OK” selezionato.

2. Selezionare la lingua desiderata premendo il tasto o .

Premere il tasto ENTER/OK per confermare la selezione.

3. Premere il tasto ◄ o ► per selezionare “Shop” o “Home”, quindi premere il tasto ENTER/OK.

➣ Si consiglia di impostare la modalità TV o Casa per ottenere la migliore qualità d’immagine in un ambiente domestico. ➣ La modalità Negozio è da utilizzare solo nei punti vendita. ➣ Se l’unità è accidentalmente impostata sulla modalità Negozio e si desidera tornare alla modalità Casa, premere il tasto Volume e tenere premuto per cinque secondi il tasto MENU sul pannello laterale del televisore.

4. Viene visualizzato il messaggio “Controlla ingresso ant.” con “OK” già selezionato.

Premere il tasto ENTER/OK. ➣ Verificare che il cavo dell’antenna sia collegato correttamente.

5. Selezionare la nazione appropriata premendo il tasto o .

Premere il tasto ENTER/OK per confermare la selezione.

6. Viene visualizzato il messaggio “Alcune funzioni DTV potrebbero non essere disponibili. Scansione analogica?”.

Premere i tasti ◄ o ► per selezionare “Sì” o “No”, quindi premere il tasto ENTER/OK. Sì: Viene eseguita per prima cosa una ricerca ATV, e successivamente una ricerca automatica dei canali DTV. No: Viene eseguita solo una ricerca ATV. Questa funzione è supportata per tutti i paesi tranne per le 6 nazioni seguenti: Regno Unito, Austria, Francia, Germania, Italia e Spagna.

7. Viene visualizzato il menu “Memorizzazione automatica” con “Avvio” già selezionato. Premere il tasto

ENTER/OK. ➣ La ricerca dei canali inizia e termina in modo automatico. Viene visualizzato il menu di ricerca canali DTV e il canale DTV viene aggiornato automaticamente. ➣ Se il canale DTV viene aggiornato, l’opzione Sorgente nell’elenco sorgenti del menu Inserisci viene impostata automaticamente su DTV. Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu “Imposta ora”. ➣ Premere il tasto ENTER/OK in qualsiasi momento per interrompere il processo di memorizzazione. ➣ Per informazioni dettagliate sull’aggiornamento del canale DTV, consultare pagina 33 di questo manuale. Una volta memorizzati tutti i canali digitali disponibili, viene visualizzata la finestra di selezione del fuso orario.

8. Premere il tasto ENTER/OK.

Selezionare “Mese”, “Data”, “Anno”, “Ora” o “Minuto” premendo il tasto o . Impostare “Mese”, “Data”, “Anno”, “Ora” o “Minuto” premendo il tasto o . ➣ È anche possibile impostare l’ora e i minuti premendo i tasti numerici del telecomando.

9. Premere il tasto ENTER/OK per confermare l’impostazione.

Lingua: Selezionare la lingua. Nazione: Selezionare la nazione. Memorizzazione automatica: Ricerca automaticamente i canali memorizzati disponibili localmente. Imposta Ora: Imposta l’ora corrente dell’orologio del televisore. Italiano - BN68-01186A-Ita-0312.indd 9 2007-03-13 7:09:38 Per reimpostare questa funzione...

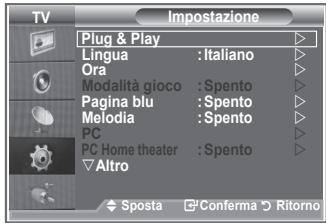

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.

2. Premere nuovamente il tasto ENTER/OK per selezionare “Plug

3. Viene visualizzato il messaggio “Avvio Plug & Play”.

(Vedere pagine da 9)

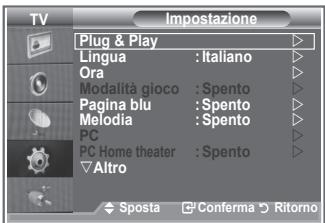

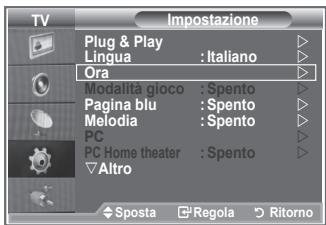

Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Spento PC Home theater : Spento sAltro Sposta Conferma

Ritorno Plug & Play Avvio Plug & Play.

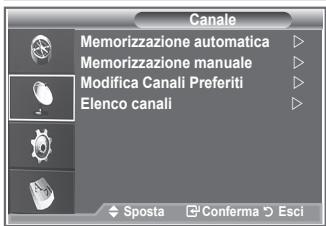

- Memorizzazione automatica dei canali - Memorizzazione manuale dei canali Ritorno Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine LNA : Spento Sposta Conferma

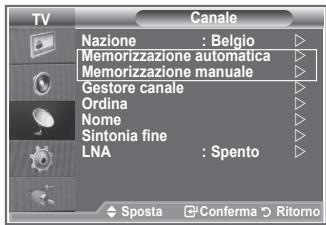

Ritorno Memorizzazione automatica dei canali È possibile effettuare la scansione delle gamme di frequenza disponibili. La disponibilità dipende dalla nazione. I numeri di programma assegnati automaticamente potrebbero non corrispondere ai numeri di programma effettivi o desiderati. Tuttavia, è possibile ordinare manualmente i numeri ed eliminare i canali indesiderati.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER/OK.

2. Premere il tasto ENTER/OK per selezionare “Nazione”.

3. Selezionare la nazione appropriata premendo il tasto ▲ o ▼.

Premere il tasto ENTER/OK per confermare la selezione. ➣ Anche se è stata modificata l’impostazione della nazione in questo menu, l’impostazione della nazione per il DTV rimane invariata. Per modificare l’impostazione della nazione per il DTV utilizzare la funzione Plug & Play. (Vedere pagine da 9)

4. Premere il tasto ▲ o ▼ per selezionare “Memorizzazione automatica”, quindi premere il tasto

5. Premere il tasto ENTER/OK.

➣ Il televisore inizierà a memorizzare tutti i canali disponibili. ➣ Premere il tasto ENTER/OK in qualsiasi momento per interrompere la memorizzazione e ritornare al menu “Canale”.

6. Dopo aver memorizzato tutti i canali disponibili, verrà visualizzato il menu “Ordina”.

Italiano - 10 BN68-01186A-Ita-0312.indd 10 2007-03-13 7:09:39 Memorizzazione manuale dei canali È possibile memorizzare fino a 100 canali televisivi, compresi quelli ricevuti via cavo. Quando si memorizzano manualmente i canali, è possibile scegliere: Se memorizzare o meno ogni canale trovato. Il numero di programma di ogni canale memorizzato che si desidera identificare.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER/OK.

2. Premere il tasto o per selezionare “Memorizzazione manuale”, quindi premere il tasto

3. Premere il tasto ENTER/OK per selezionare “Programma”.

4. Per assegnare un numero di programma a un canale, trovare il numero desiderato premendo or ,

quindi premere il tasto ENTER/OK. ➣ È anche possibile impostare il numero di programma premendo i tasti numerici sul telecomando.

5. Premere il tasto o per selezionare “Sistema colore”, quindi premere il tasto ENTER/OK.

6. Selezionare lo standard del colore richiesto premendo il tasto o , quindi premere il tasto ENTER/

7. Premere il tasto o per selezionare “Sistema audio”, quindi premere il tasto ENTER/OK.

8. Selezionare lo standard audio richiesto premendo il tasto o , quindi premere il tasto ENTER/OK.

➣ Se l’audio è anomalo o assente, riselezionare lo standard audio richiesto.

9. Se si conosce il numero del canale da memorizzare, premere il tasto o per selezionare “Canale”.

Premere il tasto ENTER/OK. Selezionare C (canale via etere) o S (canale via cavo) premendo il tasto o . Premere il tasto per selezionare il canale. Selezionare il numero richiesto premendo il tasto o , quindi premere il tasto ENTER/OK. ➣ Modalità dei canali: P (Programma), C (Canale via etere), S (Canale via cavo) ➣ È anche possibile impostare il numero di canale premendo i tasti numerici sul telecomando.

10. Se non si conoscono i numeri di canale, premere il tasto o per selezionare “Ricerca”. Premere il

tasto ENTER/OK. Effettuare la ricerca premendo il tasto o , quindi premere il tasto ENTER/OK.

11. Premere il tasto o per selezionare “Memorizza”. Premere il tasto ENTER/OK per selezionare

12. Ripetere i passaggi da 3 a 11 per ogni canale che si desidera memorizzare.

Programma: Seleziona un numero di programma per il canale. Sistema colore: Imposta il sistema di supporto colore. Sistema audio: Imposta il sistema di supporto audio. Canale: Seleziona un canale. Ricerca: Ricerca la frequenza del canale. Memorizza: Salva le impostazioni. Italiano - 11 BN68-01186A-Ita-0312.indd 11 2007-03-13 7:09:39 Impostazione degli elenchi dei canali I canali possono essere impostati in base alle proprie preferenze. È possibile eliminare, aggiungere o bloccare facilmente il canale desiderato.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER/OK.

2. Premere il tasto o per selezionare “Gestore canale”, quindi

premere il tasto ENTER/OK.

3. Premere nuovamente il tasto ENTER/OK per selezionare

4. Premere il tasto per selezionare “

5. Premere il tasto o per selezionare il canale indesiderato,

quindi premere il tasto ENTER/OK per eliminarlo.

6. Ripetere il passaggio 5 per ogni canale che si desidera

selezionare o eliminare.

7. Al termine, premere il tasto EXIT.

➣ “ ” è attivo quando la funzione “Blocco canali” è impostata su “Acceso”. Elenco canali P 1 C3 1 / 10 Prog.

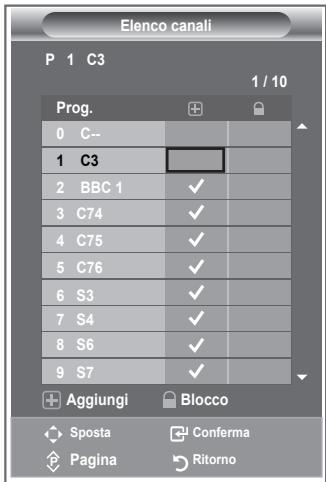

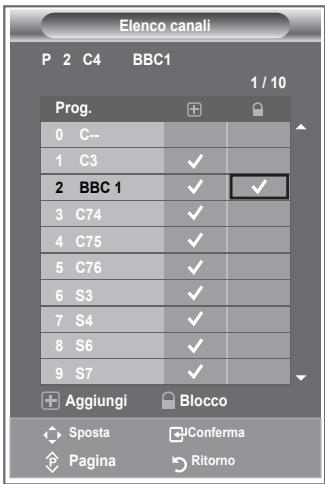

BBC 1 3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 Aggiungi Blocco Sposta Conferma Pagina Ritorno È possibile selezionare queste opzioni semplicemente premendo il tasto CH LIST sul telecomando. Attivazione del Blocco canali Tramite questa funzione è possibile impedire agli utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti, annullando il video e azzerando l’audio. La funzione Blocco canali non può essere disattivata utilizzando i tasti sul pannello laterale. Questa operazione può essere eseguita solo attraverso il telecomando, perciò si consiglia di tenerlo fuori dalla portata dei bambini.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER/OK.

2. Premere il tasto o per selezionare “Gestore canale”, quindi

premere il tasto ENTER/OK.

3. Premere nuovamente il tasto o per selezionare “Blocco

canali”, quindi premere il tasto ENTER/OK.

4. Premere nuovamente il tasto o per selezionare “Acceso” o

“Spento”. Premere il tasto ENTER/OK.

5. Premere il tasto o per selezionare “Elenco canali”, quindi

premere ENTER/OK per annullare.

6. Premere il tasto per selezionare “ ”.

7. Premere il tasto o per selezionare i canali da bloccare,

quindi premere il tasto ENTER/OK.

8. Ripetere questi passaggi per ogni canale da bloccare o

9. Al termine, premere il tasto EXIT.

➣ Selezionare“Acceso” o “Spento” nel menu “Blocco canali” per attivare o disattivare con facilità i canali selezionati su “ ”. Gestore canaler Elenco canali Blocco canali Spento Acceso

Sposta Conferma Ritorno Elenco canali P 2 C4 BBC1 1 / 10 Prog.

BBC 1 3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 Aggiungi Blocco Sposta Conferma Pagina Ritorno Italiano - 12 BN68-01186A-Ita-0312.indd 12 2007-03-13 7:09:41 Ordinamento dei canali memorizzati È possibile scambiare i numeri di due canali, in modo da: Modifica l’ordine numerico assegnato automaticamente ai canali. Assegnare numeri facili da ricordare ai canali utilizzati più spesso.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER/OK.

2. Premere il tasto o per selezionare “Ordina”, quindi premere

3. Selezionare il numero del canale da modificare premendo più

volte il tasto o . Premere il tasto ENTER/OK. ➣ Il numero e il nome del canale selezionato viene spostato nella parte destra dello schermo.

4. Premere il tasto o per passare alla posizione desiderata,

quindi premere il tasto ENTER/OK. ➣ Il canale selezionato viene scambiato con il canale precedentemente assegnato a numero.

5. Ripetere i passaggi da 3 a 4 per ogni canale da ordinare.

6. Al termine, premere il tasto EXIT.

Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine LNA : Spento Sposta

Ritorno Ordina Prog. Can. Nome

Sposta Conferma Ritorno Assegnazione di nomi ai canali I nomi dei canali vengono assegnati automaticamente in base alle informazioni trasmesse. È possibile tuttavia assegnare nuovi nomi modificando quelli esistenti.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER/OK.

2. Premere il tasto o per selezionare “Nome”, quindi premere

3. Se necessario, selezionare il canale a cui assegnare un nuovo

nome premendo il tasto o . Premere il tasto ENTER/OK. ➣ Viene visualizzata la barra di selezione attorno alla casella del nome. Per Operazione da eseguire Selezionare una lettera, numero Premere il tasto o o simbolo Passare alla lettera successiva Premere il tasto Tornare alla lettera precedente Premere il tasto Confermare il nome Premere il tasto ENTER/OK

Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine LNA : Spento Sposta

Sposta Nome --------------------Conferma Ritorno

I caratteri disponibili sono : Lettere dell’alfabeto (A~Z) / Numeri (0~9) / Caratteri speciali ( -, spazio)

5. Ripetere i passaggi da 3 a 4 per ogni canale al quale si desidera assegnare un nuovo nome.

6. Al termine, premere il tasto EXIT.

Italiano - 13 BN68-01186A-Ita-0312.indd 13 2007-03-13 7:09:42 Sintonia fine dei canali Utilizzare la sintonia fine per regolare manualmente un canale la cui ricezione non è ottimale.

1. Utilizzare i tasti numerici per selezionare direttamente il canale

2. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER/OK.

3. Premere il tasto o per selezionare “Sintonia fine”, quindi

premere il tasto ENTER/OK.

4. Premere il tasto o per regolare la sintonia fine.

Premere il tasto ENTER/OK.

5. Al termine, premere il tasto EXIT.

➣ I canali sintonizzati e memorizzati sono evidenziati da un asterisco “*” alla destra del numero del canale nel relativo riquadro. Il numero del canale diventa rosso. ➣ Per reimpostare la sintonia, selezionare “Reset” premendo il pulsante ▲ o ▼, quindi premere ENTER/OK.

Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine LNA : Spento Sposta Conferma

Ritorno Sintonia fine

Reset Regola Salva Ritorno LNA (Low Noise Amplifier) Se il televisore si trova in un’area caratterizzata da segnale debole, la funzione LNA è in grado di migliorare la ricezione (grazie a un preamplificatore low-noise che potenzia il segnale in ingresso).

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER/OK.

2. Premere il tasto o per selezionare “LNA”, quindi premere il

3. Premere il tasto o per selezionare “Spento” o “Acceso”,

quindi premere ENTER/OK.

4. Al termine, premere il tasto EXIT.

Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine LNA : Spento Sposta

Ritorno Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine LNA : Off Spento Acceso Sposta Conferma Ritorno Italiano - 14 BN68-01186A-Ita-0312.indd 14 2007-03-13 7:09:44 Modifica dello standard dell’immagine È possibile selezionare il tipo di immagine che più corrisponde alle proprie esigenze.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER/OK per selezionare “Immagine”.

2. Premere di nuovo ENTER/OK per selezionare “Modalità”.

3. Premere il tasto o per selezionare l’effetto desiderato.

Premere il tasto ENTER/OK.

4. Al termine, premere il tasto EXIT.

Dinamica: Imposta l’immagine da visualizzare in alta definizione in un ambiente luminoso. Standard: Imposta l’immagine per una visualizzazione ottimale in condizioni di luce normali. Imposta l’immagine per una visualizzazione Film: confortevole in un ambiente buio.

Immagine Modalità : Dinamica Contrasto 100 Luminosità 50 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Impostazioni dettaglio Retroillum : 10 sAltro Sposta

La modalità Immagine deve essere regolata separatamente per ogni sorgente d’ingresso. Premendo il tasto “Reset” è possibile ripristinare le impostazioni di fabbrica per visualizzare l’immagine. (Consultare “Ripristino delle impostazioni predefinite dell’immagine” a pagina 19) Conferma Ritorno Immagine Modalità : Dinamica Dynamic Contrasto Standard 100 Luminosità Film Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Impostazioni dettaglio Retroillum : 10 sAltro Sposta Conferma Ritorno È inoltre possibile premere il tasto P.MODE sul telecomando per selezionare una delle impostazioni dell’immagine. Regolazione dell’immagine personalizzata Il televisore dispone di varie impostazioni che consentono di controllare la qualità dell’immagine.

1. Per selezionare l’effetto desiderato, seguire le istruzioni da 1 a 3

fornite nella sezione “Modifica dello standard dell’immagine”.

2. Premere il tasto o per selezionare una voce. Premere il

3. Premere il tasto o per aumentare o diminuire il valore di

una voce. Premere il tasto ENTER/OK.

4. Al termine, premere il tasto EXIT.

Immagine Modalità : Dinamica Contrasto 100 Luminosità 50 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Impostazioni dettaglio Retroillum : 10 sAltro Sposta Conferma Ritorno Contrasto: Regola l’effetto chiaro-scuro tra gli oggetti e lo sfondo. Luminosità: Regola la luminosità dell’intero schermo. Nitidezza: Regola i contorni degli oggetti rendendoli più nitidi o scuri. Colore: Regola i colori rendendoli più chiari o scuri. Tinta (solo NTSC o DTV): Regola i colori degli oggetti, rendendoli più rossi o verdi per offrire immagini più naturali.

Le regolazioni vengono memorizzate in base alla modalità Picture (Immagine) selezionata. In modalità PC, solo regolabili solo le opzioni “Contrasto”, “Luminosità”. La funzione “Tinta” è disponibile solo in modalità “HDMI” e “Composant”. Italiano - 15 BN68-01186A-Ita-0312.indd 15 2007-03-13 7:09:46 Modifica del tono del colore È possibile selezionare il tono del colore ottimale per la propria vista.

1. Per selezionare l’effetto desiderato, seguire le istruzioni da 1 a

3 fornite nella sezione “Modifica dello standard dell’immagine” (pagina 15).

2. Premere il tasto o per selezionare “Toni colore”, quindi

premere il tasto ENTER/OK.

3. Premere il tasto o per selezionare il tono del colore

desiderato. Premere il tasto ENTER/OK.

4. Al termine, premere il tasto EXIT.

Freddo2:Rende il colore più bluastro rispetto all’opzione “Freddo1”. Freddo1:Rende il bianco bluastro. Normale:Mantiene intatto il colore bianco. Caldo1: Rende il bianco rossastro. Caldo2: Rende il colore più rossastro rispetto all’opzione “Caldo1”.

Immagine Modalità : Dinamica Contrasto 100 Luminosità 50 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Impostazioni dettaglio Retroillum : 10 sAltro Conferma Ritorno Immagine Modalità : Dinamica Contrasto 100 Luminosità 50 Nitidezza 75 Colore 55 Tinta V50 Freddo2R50 Freddo1 Toni colore : Freddo1 Normale Impostazioni dettaglio Caldo1 Retroillum Caldo2 sAltro Sposta Conferma Ritorno Le regolazioni vengono memorizzate in base alla modalità dell’immagine selezionata. Se la modalità dell’immagine è impostata su Dinamica o Standard, le opzioni Caldo1 e Caldo2 non sono disponibili. Attivazione della retroilluminazione È possibile regolare la luminosità dello schermo modificando la retroilluminazione dell’LCD. (0~10)

1. Per selezionare l’effetto desiderato, seguire le istruzioni da 1 a

3 fornite nella sezione “Modifica dello standard dell’immagine” (pagina 15).

2. Premere il tasto o per selezionare “Retroilluminazione”,

quindi premere il tasto ENTER/OK.

3. Premere il tasto o per aumentare o diminuire il valore di

4. Premere il tasto ENTER/OK.

Al termine, premere il tasto EXIT.

Immagine Modalità : Dinamica Contrasto 100 Luminosità 50 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Impostazioni dettaglio Retroillum : 10 sAltro Sposta Conferma Retroillum

Regola Ritorno Italiano - 16 BN68-01186A-Ita-0312.indd 16 2007-03-13 7:09:47 Configurazione delle impostazioni dettagliate dell’immagine È possibile selezionare il tono del colore ottimale per la propria vista.

1. Premere il tasto MENU per visualizzare il menu.

2. Premere il tasto ENTER/OK per selezionare “Immagine”.

3. Premere ▲ o ▼ per selezionare “Impostazioni dettaglio”, quindi

premere il tasto ENTER/OK.

4. Selezionare l’opzione desiderata premendo il tasto o ,

quindi premere il tasto ENTER/OK. Le opzioni disponibili sono: Regolazione del nero, Contrasto Dinamico, Gamma, Bilan bianco, Controllo colore, Miglioramento dell’immagine sui bordi, Spazio colore.

5. Una volta terminata l’impostazione, premere il tasto ENTER/OK.

6. Al termine, premere il tasto EXIT.

➣ In modalità Film o Standard, l’opzione Impostazioni dettaglio può essere selezionata. ➣ Se la funzione DNIe è impostata su Spento, l’opzione Impostazioni dettaglio non può essere selezionata se la Modalità dell’immagine è impostata su Standard.

Immagine Modalità : Dinamica Contrasto 100 Luminosità 50 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Impostazioni dettaglio Retroillum : 10 sAltro Sposta

Conferma Ritorno Impostazioni dettaglio Regolazione del nero: Spento Contrasto Dinamico: Spento

Gamma : -3 Bilan bianco Controllo colore Migliora imm bordi : Spento Spazio colore : Automatico xvYCC : Spento

Sposta Conferma Ritorno Regolazione del nero: Spento/Bassa/Media/Alto Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profondità. Contrasto Dinamico: Spento/Bassa/Media/Alto Consente regolare in modo ottimale il livello di contrasto il contrasto dello schermo. Gamma: -3~ 3 Consente di regolare la luminosità media delle immagini. Premere il tasto ◄ o ► fino a raggiungere l’impostazione ottimale. Bilan bianco: R Offset/G Offset/B Offset/R Gain/G Gain/B Gain/Reset Consente di regolare la temperatura del colore per ottenere immagini più naturali. R Offset/G Offset/B Offset/R Gain/G Gain/B Gain: Una volta modificato il valore, lo schermo viene aggiornato automaticamente. Selezionare l’opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER/OK. Premere il tasto ◄ o ► fino a raggiungere l’impostazione ottimale. Reset: Consente di ripristinare i valori predefiniti di bilanciamento del bianco. Controllo colore: Rosa/Verde/Blu/Bianco/Reset Queste impostazioni possono essere regolate in base alle proprie preferenze personali. Rosa/Verde/Blu/Bianco: Una volta modificato il valore, lo schermo viene automaticamente aggiornato. Selezionare l’opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER/OK. Premere il tasto ◄ o ► fino a raggiungere l’impostazione ottimale. ➣ Reset: Vengono ripristinate le regolazioni predefinite del colore. Migliora imm bordi: Spento/Acceso Consente di mettere in risalto i bordi degli oggetti. Spazio colore: Automatico/Wide È possibile impostare lo spazio di riproduzione del colore del segnale di ingresso su Automatico o Wide. xvYCC: Spento/Acceso Impostando la modalità xvYCC su On, si noterà un miglioramento nei dettagli e nello spazio colore quando si guarda un film attraverso un dispositivo esterno (per es. un lettore DVD) collegato ai jack HDMI o Component IN. E’ necessario impostare la modalità Immagine su Film per poter attivare la funzione. Italiano - 17 BN68-01186A-Ita-0312.indd 17 2007-03-13 7:09:48 Modifica delle dimensioni dell’immagine È possibile impostare le dimensioni dell’immagine che più si adattano alle proprie esigenze.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER/OK per selezionare “Immagine”.

2. Premere il tasto o per selezionare “Formato”, quindi premere

3. Selezionare l’opzione desiderata premendo il tasto o .

Premere il tasto ENTER/OK.

4. Al termine, premere il tasto EXIT.

Auto Wide: Regola automaticamente la dimensione dell’immagine su un rapporto larghezza/ altezza “16:9”. 16 :9: Regola la dimensione dell’immagine a 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiche. Wide Zoom: Aumenta le dimensioni dell’immagine a più di 4:3. Zoom: Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo. 4:3: Questa è l’impostazione predefinita per un filmato video o una trasmissione normale. Solo Con segnali di ingresso da HDMI 720p, 1080i, scansione: 1080p visualizza le immagini così come sono, senza tagli.

Ritorno Formato Automatico 16 : 9 Wide Zoom Zoom 4:3 Solo scansione Sposta Conferma Ritorno È possibile selezionare queste opzioni semplicemente premendo il tasto P.SIZE del telecomando. La funzione “Automatico” è disponibile solo in modalità “TV”, “Ext1”, “Ext2”, “AV” e “S-Video”. In modalità PC, è possibile regolare solo i formati “16:9” e “4:3”. Zoom: Selezionare premendo i tasti ◄ o ►. Per spostare l’immagine in alto o in basso, utilizzare il tasto ▲ o ▼. Dopo avere selezionato , premere il tasto ▲ o ▼ per aumentare o ridurre il formato dell’immagine in direzione verticale. Wide Zoom: Spostare lo schermo verso l’alto e verso il basso utilizzando il tasto ▲ o ▼ dopo avere selezionato tramite il tasto ► o ENTER/OK. Italiano - 18 BN68-01186A-Ita-0312.indd 18 2007-03-13 7:09:49 Fermo immagine corrente Premere il tasto STILL per fermare un’immagine in movimento. Premere nuovamente il tasto per annullare il comando. Selezione della modalità schermo Quando si imposta il formato dell’immagine su Automatico su un televisore con formato 16:9, è possibile determinare le dimensioni dell’immagine da visualizzare nel formato 4:3 WSS (Wide Screen Service). Ogni nazione europea richiede un formato dell’immagine diverso e questa funzione deve essere quindi selezionata dall’utente.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER/OK per selezionare “Immagine”.

2. Premere il tasto o per selezionare “Mod schermo”, quindi

premere il tasto ENTER/OK.

3. Selezionare l’opzione desiderata premendo il tasto o .

Premere il tasto ENTER/OK. Le opzioni disponibili sono: 16:9, Wide Zoom, Zoom, 4:3 16:9: Imposta l’immagine in modalità 16:9. Wide Zoom: Aumenta le dimensioni dell’immagine a più di 4:3. Zoom: Ingrandisce verticalmente la dimensione dell’immagine sullo schermo. 4:3: Imposta la visualizzazione nella modalità normale 4:3.

4. Al termine, premere il tasto EXIT.

➣ In modalità Automatico, l’opzione Formato immagine è disponibile. ➣ Questa funzione non è disponibile in modalità PC, Component o HDMI. Immagine rAltro Formato Mod schermo Digital NR Active Color DNIe Movie Plus Reset Move Sposta : Automatico : 16 : 9 : Spento : Spento : Spento : Spento : OK

Enter Conferma Return Ritorno Immagine rAltro Formato Mod schermo Digital NR Active Color DNIe Movie Plus Reset Sposta : Automatico : 16 : 9 16:9 : Spento Wide Zoom : Spento Zoom : Spento 4:3 : Spento : OK Conferma Ritorno Ripristino delle impostazioni predefinite dell’immagine È possibile ripristinare le impostazioni di visualizzazione dell’immagine preimpostate in fabbrica.

1. Per selezionare l’effetto dell’immagine desiderato, seguire le

istruzioni da 1 a 3 fornite nella sezione “Modifica dello standard dell’immagine” (pagina 14).

2. Premere il tasto o per selezionare “Reset”, quindi premere

3. Premere il tasto ▲ o ▼ per selezionare “OK” o “Annulla”.

Premere il tasto ENTER/OK.

4. Al termine, premere il tasto EXIT.

➣ La funzione “Reset” verrà impostata per ogni modalità immagine.

Immagine rAltro Formato Mod schermo Digital NR Active Color DNIe Movie Plus Reset

rAltro Formato Mod schermo Digital NR Active Color DNIe Movie Plus Reset Sposta : Automatico : 16 : 9 : Spento : Spento : Spento : Spento : OK Cancella Conferma Ritorno Italiano - 19 BN68-01186A-Ita-0312.indd 19 2007-03-13 9:17:15 Digital NR / Active Color / DNIe / Movie Plus Se il segnale ricevuto dal televisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l’effetto “ghosting” sullo schermo.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER/OK per selezionare “Immagine”.

2. Selezionare l’opzione desiderata premendo il tasto o ,

quindi premere il tasto ENTER/OK. Le opzioni disponibili sono: Digital NR, Active Color, DNIe, Movie Plus.

3. Una volta terminata l’impostazione, premere il tasto ENTER/OK.

4. Al termine, premere il tasto EXIT.

Ritorno Digital NR: Spento/Bassa/Media/Alto/Automatico Se il segnale ricevuto dal televisore è debole, è possibile attivare questa funzione per ridurre i disturbi statici e l’effetto “ghosting” sullo schermo. ➣ Questa funzione non è disponibile in modalità PC. Active Color: Spento/Acceso Attivando questa opzione, i colori del cielo e dell’erba appariranno più chiari e vividi sullo schermo. ➣ Questa funzione non è disponibile in modalità PC. ➣ Questa funzione non è disponibile in modalità Film e Standard. DNIe: Spento/Demo/Acceso Questo apparecchio televisivo include la funzione DNIe per offrire un’alta qualità visiva. Attivando questa opzione, è possibile visualizzare l’immagine con la funzione DNIe attivata. Se si imposta la funzione DNIe su Demo, è possibile visualizzare a scopo dimostrativo una immagine migliorata attraverso la funzione DNIe e una immagine normale. Utilizzando questa funzione, è possibile rendersi conto della differenza di qualità visiva. ➣ DNIeTM (motore Digital Natural Image) Questa funzione consente di visualizzare immagini più dettagliate con riduzione dei disturbi 3D, miglioramento dei dettagli, del contrasto e del bianco. Il nuovo algoritmo di compensazione dell’immagine permette di ottenere immagini più brillanti, chiare e dettagliate. La tecnologia DNIeTM si adatta a ogni tipo di segnale. ➣ Questa funzione non è disponibile in modalità PC. ➣ Questa funzione non è disponibile in modalità Film. Movie Plus: Spento/Acceso Questa funzione consente di visualizzare più chiaramente il testo e di ottenere un incarnato più naturale nelle scene in rapido movimento. ➣ Utilizzare questa funzione quando si guardano film. ➣ La modalità Wide Zoom, Zoom non e Solo scansione è supportata. ➣ Questa funzione non è disponibile in modalità PC. Italiano - 20 BN68-01186A-Ita-0312.indd 20 2007-03-13 7:09:52 Visualizzazione in modalità PIP (Picture in Picture) Questa funzione consente di visualizzare un’immagine secondaria all’interno dell’immagine principale del programma o della sorgente video impostata. In questo modo, è possibile visualizzare l’immagine di un programma o di una sorgente video esterna mentre si guarda l’immagine principale.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.

2. Premere il tasto o per selezionare “PIP”, quindi premere il

3. Premere di nuovo il tasto ENTER/OK.

Premere il tasto o per selezionare “Acceso”, quindi premere il tasto ENTER/OK. ➣ Se la funzione PIP è attiva, l’immagine principale viene visualizzata nel formato “16:9”.

4. Premere il tasto o per selezionare “Sorgente”, quindi

premere ENTER/OK. Selezionare la sorgente dell’immagine secondaria premendo il tasto o , quindi premere ENTER/ OK. ➣ L’immagine secondaria può provenire da diverse sorgenti ed essere scelta in base a ciò per cui è impostata l’immagine principale.

Mode : Custom Impostazione Equalizer Altro

5. Premere il tasto o per selezionare il “Formato”

dell’immagine secondaria, quindi premere il tasto ENTER/OK. Selezionare un formato premendo il tasto o , quindi premere il tasto ENTER/OK. ➣ Se l’immagine principale è in modalità “PC” e “Comp.”, l’opzione “Formato” non è disponibile.

6. Premere il tasto o per selezionare “Posizione”, quindi premere ENTER/OK.

Selezionare la posizione dell’immagine secondaria premendo il tasto o , quindi premere il tasto ENTER/OK.

7. Premere il tasto o per selezionare “Programma”, quindi premere ENTER/OK.

Per selezionare il canale da visualizzare come immagine secondaria, premere il tasto o . Premere il tasto ENTER/OK. ➣ La funzione “Programma” può essere attivata quando l’immagine secondaria è impostata su TV.

8. Al termine, premere il tasto EXIT.

➣ L’immagine nella finestra PIP può diventare lievemente innaturale quando si usa lo schermo principale per visualizzare un videogioco o il karaoke. Sorgente: Formato: Posizione: Programma: Consente di selezionare la sorgente dell’immagine secondaria. Consente di selezionare la dimensione dell’immagine secondaria. Consente di spostare l’immagine secondaria. Consente di modificare l’immagine secondaria. Impostazioni della funzione PIP O : PIP è attivata, X: PIP è disattivata Secondario analogico Principale Est.1 Est.2

Italiano - 21 BN68-01186A-Ita-0312.indd 21 2007-03-13 7:09:53 Livello di nero HDMI Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profondità.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.

2. Premere il tasto o per selezionare “Livello di nero HDMI”,

quindi premere il tasto ENTER/OK.

3. Premere il tasto o per selezionare “Normale” o “Bassa”,

quindi premere il tasto ENTER.

4. Al termine, premere il tasto EXIT.

➣ Questa funzione si attiva solo quando l’ingresso esterno è collegato a HDMI (segnali RGB).

Normale: Lo schermo diventa più luminoso. Lo schermo diventa più scuro. Bassa: Enter Return Conferma Ritorno Mode : Custom Impostazione Equalizer Altro

: Off Auto Volume : Off Risp. energia Spento Internal Mute :: Off Livello di nero HDMI : Normale Reset Bassa PIP Move Sposta Enter Return Conferma Ritorno Modifica dello standard audio È possibile selezionare il tipo di effetto audio da utilizzare mentre si guarda una trasmissione.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Suono”, quindi premere il tasto ENTER/OK.

2. Premere il tasto ENTER/OK per selezionare “Modalità”.

3. Selezionare l’effetto audio desiderato premendo il tasto o ,

quindi premere il tasto ENTER/OK.

4. Al termine, premere il tasto EXIT.

Seleziona la modalità audio normale. Enfatizza la musica rispetto alla voce. Offre un’esperienza audio completa e intensa adatta alla visualizzazione di film. Enfatizza la voce rispetto ad altri suoni. Dialoghi: Personalizzata: Consente di personalizzare le impostazioni audio. Per maggiori informazioni, consultare “Regolazione delle impostazioni audio”. Standard: Musica: Film:

Suono Modalità : Personalizzata Equalizzatore

: Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Reset Sposta

Conferma Ritorno Suono Modalità : Personalizzata Standard Musica Equalizzatore Film

: Off Dialoghi Volume auto : Off Personalizzata Mute interno : Off Selezione audio : Principale Reset Sposta Conferma Ritorno Italiano - 22 BN68-01186A-Ita-0312.indd 22 2007-03-13 7:09:55 Regolazione delle impostazioni audio Le impostazioni audio possono essere regolate in base alle proprie preferenze personali.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Suono”, quindi premere il tasto ENTER/OK.

2. Premere il tasto o per selezionare “Equalizzatore”, quindi

3. Premere il tasto o per selezionare una voce. Premere il

4. Premere il tasto o fino a raggiungere l’impostazione

desiderata. Premere il tasto ENTER/OK.

5. Al termine, premere il tasto EXIT.

➣ Se si modificano queste impostazioni, si attiva automaticamente la modalità audio “Personalizzata”.

Suono Modalità : Personalizzata Equalizzatore

: Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Reset Sposta

Conferma Ritorno Equalizzatore Balance 100Hz 300Hz 1kHz 3kHz 10kHz Sposta Regola Ritorno Impostazione di TruSurround XT (SRS TS XT) TruSurround XT è una tecnologia SRS brevettata che risolve il problema della riproduzione di contenuti multicanale 5,1 su due altoparlanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso un sistema di riproduzione a due altoparlanti, inclusi gli altoparlanti interni del televisore. È pienamente compatibile con tutti i formati multicanale.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Suono”, quindi premere il tasto ENTER/OK.

2. Premere il tasto o per selezionare “SRS TS XT”, quindi

3. Premere il tasto o per selezionare “Acceso” o “Spento”.

Premere il tasto ENTER/OK.

4. Al termine, premere il tasto EXIT.

TruSurround XT, SRS e il simbolo sono marchi di SRS Labs, Inc. La tecnologia TruSurround XT è incorporata in base ai termini della licenza di SRS Labs, Inc.

Suono Modalità : Personalizzata Equalizzatore

: Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Reset Sposta

Regola Ritorno Suono Modalità : Personalizzata Equalizzatore

: Off Spento Acceso Volume auto : Off Mute interno : Spento Selezione audio : Principale Reset Sposta Regola Ritorno Italiano - 23 BN68-01186A-Ita-0312.indd 23 2007-03-13 7:09:57 Collegamento delle cuffie È possibile collegare le cuffie al televisore se si desidera guardare un programma televisivo senza disturbare le altre persone presenti nella stanza. ➣ Quando si inserisce il jack della cuffia nella porta corrispondente, nel menu Suono sono disponibili solo le opzioni “SRS TS XT” e “Volume auto”. ➣ L’uso prolungato delle cuffie ad alto volume può causare danni all’udito. ➣ Quando si collega la cuffia al sistema, gli altoparlanti vengono disattivati. ➣ Il volume delle cuffie e quello del televisore si regolano in modo diverso. Selezione della modalità audio È possibile selezionare le modalità audio semplicemente premendo il tasto “DUAL”. Quando si preme il tasto, la modalità audio corrente appare sullo schermo. Tipo di audio DUAL 1/2 Predefinito Mono Stereo Dual Mono Stereo MONO STEREO MONO DUAL 1 DUAL 2 MONO MONO STEREO Cambio automatico Dual MONO ↔ DUAL 1 DUAL 2 FM Stereo Stereo NICAM

DUAL 1 Cambio automatico È possibile selezionare queste opzioni semplicemente premendo il tasto DUAL sul telecomando. DUAL 1 Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono. Regolazione automatica del volume Le condizioni del segnale variano a seconda dell’emittente, ma non è pratico regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell’uscita audio quando il segnale di modulazione è alto oppure aumentando il livello dell’uscita audio quando il segnale di modulazione è basso.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Suono”, quindi premere il tasto ENTER/OK.

2. Premere il tasto o per selezionare “Volume auto”, quindi

premere il tasto ENTER/OK.

3. Premere il tasto o per selezionare “Acceso” o “Spento”.

Premere il tasto ENTER/OK.

4. Al termine, premere il tasto EXIT.

Suono Modalità : Personalizzata Equalizzatore

: Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Reset Sposta

Regola Ritorno Suono Modalità : Personalizzata Equalizzatore

: Spento Volume auto : Spento Spento Acceso Mute interno : Spento Selezione audio : Principale Reset Sposta Regola Ritorno Italiano - 24 BN68-01186A-Ita-0312.indd 24 2007-03-13 7:09:58 Selezione di Mute interno Se si desidera ascoltare l’audio da altoparlanti separati, annullare l’amplificatore interno.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Suono”, quindi premere il tasto ENTER/OK.

2. Premere il tasto o per selezionare “Mute interno”, quindi

3. Premere il tasto o per selezionare “Acceso” o “Spento”.

Premere il tasto ENTER/OK.

4. Al termine, premere il tasto EXIT.

➣ Se “Mute interno” è impostato su “Acceso”, non è possibile regolare i comandi del menu Suono, all’infuori di “Selezione audio” (in modalità PIP).

Suono Modalità : Personalizzata Equalizzatore

: Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Reset Sposta

Regola Ritorno Suono Modalità : Personalizzata Equalizzatore

: Spento Volume auto : Spento Spento Mute interno : Spento Acceso Selezione audio : Principale Reset Sposta Regola Ritorno Attivazione dell’audio dell’immagine secondaria Durante l’uso della funzione PIP, è possibile ascoltare l’audio dell’immagine secondaria. . Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Suono”, quindi premere ENTER. . Premere il tasto ▲ o ▼ per selezionare “Selezione audio”, quindi premere ENTER. . Premere il tasto ▲ o ▼ per selezionare “Secondario”. Premere il tasto ENTER . . Al termine, premere il tasto EXIT. Consente di ascoltare l’audio dell’immagine principale. Secondario: Consente di ascoltare l’audio dell’immagine secondaria. Principale:

È possibile selezionare questa opzione quando la PIP o Acceso.

Suono Modalità : Personalizzata Equalizzatore

: Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Reset Sposta

Regola Ritorno Suono Modalità : Personalizzata Equalizzatore

: Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Principale Secondario Reset Sposta Regola Ritorno Italiano - 25 BN68-01186A-Ita-0312.indd 25 2007-03-13 7:10:00 Ripristino delle impostazioni audio predefinite Se la modalità Gioco è Acceso, la funzione di reimpostazione Suono dell’audio è attiva. Selezionando la funzione Reset dopo aver Modalità : Personalizzata effettuato l’impostazione, l’equalizzatore viene reimpostato ai Equalizzatore

SRS : Spento valori di fabbrica. Volume auto : Spento Mute interno : Spento

1. Premere il tasto MENU per visualizzare il menu.

Selezione audio : Principale Premere il tasto o per selezionare “Suono”, quindi premere Reset il tasto ENTER/OK.

2. Premere il tasto o per selezionare “Reset”, quindi premere

Sposta Regola Ritorno il tasto ENTER/OK.

3. Al termine, premere il tasto EXIT.

➣ È possibile selezionare questa opzione quando la modalità Gioco è attiva. Impostazione e visualizzazione dell’ora corrente È possibile impostare l’orologio del televisore per visualizzare l’ora corrente quando si preme il tasto INFO. È necessario impostare l’ora anche per utilizzare il timer di accensione o spegnimento automatico.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.

2. Premere il tasto o per selezionare “Ora”, quindi premere

3. Premere il tasto ENTER/OK per selezionare “Imposta Ora”.

Premere il tasto ENTER/OK.

Mode : Custom Impostazione Equalizer Plug & Play SRS TS XT Off Lingua ::Italiano Auto Volume : Off Ora Internal Off ModalitàMute gioco ::Spento Reset Pagina blu : Spento Melodia : Spento PC Home theater : Spento sAltro Move Enter Return Sposta Regola Ritorno Ora

5. Al termine, premere il tasto EXIT.

➣ Se si scollega il cavo di alimentazione, sarà necessario impostare nuovamente l’orologio. ➣ È anche possibile impostare l’anno, il mese, la data, l’ora e i minuti premendo i tasti numerici del telecomando. Italiano - 26 BN68-01186A-Ita-0312.indd 26 2007-03-13 7:10:01 Impostazione del timer di spegnimento È possibile selezionare un intervallo di tempo compreso tra 30 e 180 minuti per impostare il passaggio automatico del televisore in modalità standby.

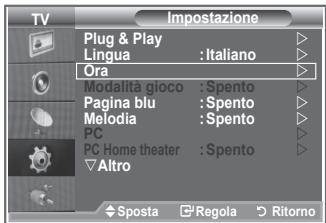

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.

2. Premere il tasto o per selezionare “Ora”, quindi premere

3. Premere il tasto o per selezionare “Timer stand-by”, quindi

4. Premere ripetutamente il tasto o fino a quando appare

l’impostazione desiderata (Spento, 30, 60, 90, 120, 150, 180). Premere il tasto ENTER/OK.

5. Al termine, premere il tasto EXIT.

➣ Quando il timer raggiunge lo 0 il televisore passa automaticamente in modalità Standby.

Off Lingua ::Italiano Auto Volume : Off Ora Internal Off ModalitàMute gioco ::Spento Reset Pagina blu : Spento Melodia : Spento PC Home theater : Spento sAltro Move Enter Return Sposta

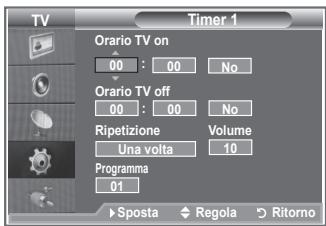

Regola Ritorno Accensione e spegnimento automatico del televisore

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.

2. Premere il tasto o per selezionare “Ora”, quindi premere

3. Premere il tasto o per selezionare “Timer 1”, “Timer 2”,

“Timer 3”, quindi premere ENTER/OK.

4. Premere il tasto o per impostare l’opzione “Ora”, quindi

premere il tasto per passare all’opzione successiva. Impostare le altre voci utilizzando lo stesso metodo. Sì/No Ripetizione Volume Programma Selezionare Una volta, Ogni giorno, Lun-Ven, Lun-Sab, Sab- Dom Impostare un valore compreso tra 0 e 100. Impostare un valore compreso tra Programma. Premere il tasto o Premere il tasto o Premere il tasto o Premere il tasto o

Mode : Custom Impostazione Equalizer PlugTS & Play SRS : Off Lingua : Italiano Auto Volume : Off Ora Internal Off ModalitàMute gioco :: Spento Reset Pagina blu : Spento Melodia : Spento PC Home theater : Spento sAltro Move Enter Return Sposta

Orario TV off 00 : Ripetizione Una volta Programma Sposta

Al termine, premere il tasto RETURN. - L’ora corrente appare ogni volta che si preme il tasto INFO. - È possibile impostare l’ora, i minuti e il canale anche premendo i tasti numerici del telecomando.

5. Al termine, premere il tasto EXIT.

Italiano - 27 BN68-01186A-Ita-0312.indd 27 2007-03-13 7:10:03 Scelta della lingua Quando si utilizza il televisore per la prima volta, è necessario selezionare la lingua dei menu e degli indicatori.

1. Premere il tasto MENU per visualizzare il menu a video. Premere

il tasto o per selezionare “Impostazione”, quindi premere ENTER/OK.

2. Premere il tasto o per selezionare “Lingua”, quindi premere

3. Selezionare la lingua desiderata premendo ripetutamente il tasto

o . Premere il tasto ENTER/OK. ➣ È possibile scegliere fra 17 lingue diverse.

4. Al termine, premere il tasto EXIT.

Mode : Custom Impostazione Equalizer Plug TS & Play SRS : Off Lingua :Italiano Auto Volume : Off Ora Internal Off ModalitàMute gioco ::Spento Reset Pagina blu : Spento Melodia : Spento PC Home theater : Spento sAltro Move Enter Return

Off Lingua :: English English Auto Volume : Off Ora Deutsch Internal Off ModalitàMute gioco :: Off Français Reset Pagina blu : Off Italiano Melodia : Off Español Nederlands PC Home theater : Off sAltro Move Enter Return Sposta Sposta Sposta Regola Regola Regola Ritorno Ritorno Ritorno Uso della modalità Gioco Mode : Custom Quando ci si collega a una console di gioco come PlayStationTM Impostazione Equalizer o XboxTM, è possibile divertirsi con giochi ancora più realistici PlugTS & Play SRS : Off Lingua : Italiano utilizzando il menu Giochi. Auto Volume : Off Ora

Internal Mute Off Modalità gioco : Spento

1. Premere il tasto MENU per visualizzare il menu.

Reset Pagina blu : Spento Melodia : Spento Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER/OK. PC Home theater : Spento sAltro Move Enter Return

2. Premere il tasto o per selezionare “Modalità gioco”, quindi

premere il tasto ENTER/OK. Sposta Regola Ritorno

3. Premere il tasto o per selezionare “Acceso” o “Spento”.

Mode : Custom Impostazione Equalizer Premere il tasto ENTER/OK. PlugTS & Play SRS : Off Lingua : Italiano Auto Volume : Off

4. Al termine, premere il tasto EXIT.

Ora Internal Mute : Spento Off Modalità gioco Spento ➣ Per scollegare la console di gioco e collegare un altro Reset Pagina blu : Spento Acceso Melodia : Spento dispositivo esterno, annullare la modalità gioco nel menu immagine. PC Home theater : Spento sAltro Move Enter Return ➣ Se si visualizza il menu TV in modalità Gioco, lo schermo sfarfalla leggermente. Sposta Regola Ritorno ➣ La modalità Gioco non è disponibile in modalità TV. ➣ Se la modalità Gioco è attiva: La Modalità Immagine cambia in Standard e la Modalità Suono cambia in Personalizzata automaticamente. L’utente non può modificare queste modalità. La modalità Audio nel menu Suono viene disattivata. Regolare l’audio mediante l’equalizzatore. La funzione di reimpostazione dell’audio viene attivata. Selezionando la funzione Reset dopo aver effettuato l’impostazione, l’equalizzatore viene reimpostato ai valori di fabbrica. Italiano - 28 BN68-01186A-Ita-0312.indd 28 2007-03-13 7:10:05 Impostazione della modalità Pagina blu / Selezione della melodia Pagina blu: Se il segnale non viene ricevuto o è molto debole, una schermata blu sostituisce automaticamente lo sfondo dell’immagine disturbata. Se si desidera continuare a visualizzare l’immagine di qualità scadente, è necessario impostare la modalità “Pagina blu” su “Spento”. Melodia: È possibile impostare una melodia da riprodurre quando si accende o si spegne il televisore.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.

2. Premere il tasto o per selezionare “Pagina blu” o “Melodia”.

Premere il tasto ENTER/OK.

3. Una volta terminata l’impostazione, premere il tasto ENTER/OK.

Pagina blu: Spento/Acceso Melodia: Spento/Bassa/Media/Alto

4. Al termine, premere il tasto EXIT.

Regola Ritorno Mode : Custom Impostazione Equalizer PlugTS & Play SRS : Off Lingua : Italiano Auto Volume : Off Ora Internal Mute Off Modalità gioco :: Spento Reset Pagina blu : Spento Melodia : Spento Spento Bassa PC Home theater : Spento Media sAltro Alto Move Enter Return Sposta Regola Ritorno Impostazione di PC Home Theater È possibile migliorare la qualità delle immagini configurando le impostazioni dello schermo in modalità PC. Se si attiva la funzione PC Home Theater, è possibile configurare le opzioni Impostazioni dettaglio come in modalità PC (quando la modalità dell’immagine è impostata su Standard o Film).

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.

2. Premere il tasto o per selezionare “PC Home Theater”.

Premere il tasto ENTER/OK.

3. Premere il tasto o per selezionare “Acceso” o “Spento”.

Premere il tasto ENTER/OK.

4. Al termine, premere il tasto EXIT.

➣ Questa funzione è disponibile solo in modalità PC.

Mode : Custom Impostazione Equalizer Plug & Play

: Off Lingua : Italiano Auto Volume : Off Ora Internal Mute : Off Modalità gioco : Spento Pagina : Spento Reset blu Melodia : Spento PC Home theater : Spento sAltro Move Enter Return Sposta

Regola Ritorno Mode : Custom Impostazione Equalizer PlugTS & Play SRS : Off Lingua : Italiano Auto Volume : Off Ora Internal Off ModalitàMute gioco ::Spento Reset Pagina blu : Spento Melodia : Spento PC Home theater : Spento Spento sAltro Acceso Move Enter Return Sposta Regola Ritorno Italiano - 29 BN68-01186A-Ita-0312.indd 29 2007-03-13 7:10:07 Impostazione di Effetto luce (LE40N8 LE46N8) In base alle condizioni di visualizzazione, è possibile attivare/ disattivare il LED blu sul pannello anteriore del televisore. Il suo uso consente risparmiare energia e di riposare la vista.

1. Premere il tasto MENU per visualizzare il menu a video.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.

2. Premere il tasto o per selezionare “Effetto luce”, quindi

3. Selezionare l’opzione desiderata (Spento, Modalità Stby ON,

Mod visione ON, Acceso) premendo il tasto o . Premere il tasto ENTER/OK. Spento: Modalità Stby ON: Mod visione ON: Acceso:

Mode : Custom Impostazione Equalizer Plug & Play SRS TS : Spento Lingua : Italiano Auto Volume : Spento Ora Internal Mute Spento Modalità gioco : :Spento Reset blu Pagina : Spento Melodia : Spento PC Home theater : Spento Effetto luce : Mod visione ON Enter Return sAltroMove Sposta

Il LED non si accende. Il LED si accende in modalità Standby. Il LED si accende mentre si guarda la TV. Il LED si accende dopo lo spegnimento del televisore. Regola Ritorno Mode : Custom Impostazione Equalizer Plug TS & Play SRS : Spento Lingua ::Italiano Auto Volume Spento Ora Internal Mute Spento Modalità gioco : Spento Reset Pagina blu : Spento Melodia : Spento Spento Modalità Stby ON PC Home theater : Spento visione visione Effetto luce : ModMod Move EnterAcceso Return sAltro Sposta Regola Ritorno

4. Al termine, premere il tasto EXIT.

Utilizzo della funzione Risp. energia Questa funzione regola la luminosità del televisore in modo da ridurre il consumo di energia. Quando si guarda il televisore di notte, impostare la modalità “Risp. energia“ su “Alto” in modo da ridurre l’affaticamento degli occhi e il consumo di corrente.

1. Premere il tasto MENU per visualizzare il menu a video.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.

2. Premere il tasto o per selezionare “Risp. energia”, quindi

3. Selezionare l’opzione desiderata (Spento, Bassa, Media, Alto,

Automatico) premendo il tasto o . Premere il tasto ENTER/ OK.

4. Al termine, premere il tasto EXIT.

Mode : Custom Impostazione Equalizer Altro

Return Regola Ritorno Impostazione Altro Spento Risp. energia : Spento Bassa Livello di nero HDMI :Bassa Media PIP Alto Automatico Sposta Regola Ritorno Italiano - 30 BN68-01186A-Ita-0312.indd 30 2007-03-13 7:10:09 Selezione della sorgente È possibile selezionare una delle sorgenti esterne collegate al jack di ingresso del televisore.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ▲ o ▼ per selezionare “Inserisci”, quindi premere il tasto ENTER/OK.

2. Premere il tasto ENTER/OK per selezionare “Elenco sorgenti”.

➣ Se all’apparecchiatura non sono collegati dispositivi esterni, nell’elenco sorgenti sono attivate solo le opzioni “TV”, “Est.1”, “Est.2”. “AV”, “S-Video”, “Component”, “PC”, “HDMI1”, “HDMI2”,”HDMI3”,”DTV” si attivano solo collegando all’apparecchiatura i relativi dispositivi.

3. Selezionare il dispositivo desiderato premendo il tasto o .

Premere il tasto ENTER/OK.

Return Regola Ritorno Mode Elenco: Custom sorgenti Equalizer

Off Ext.1 : ---Auto Volume Off Ext.2 :: ---Internal Mute Off : ---S-Video : ---Reset Comp : ---PC : ---HDMI1 : ---HDMI2 : ---HDMI3 : ---Move Enter Return DTV : ---Sposta Regola Ritorno Premere il tasto SOURCE sul telecomando per scorrere tutte le sorgenti disponibili. La modalità TV può essere selezionata premendo il tasto TV/DTV, i tasti numerici (0~9), e il tasto P / sul telecomando. Tuttavia non può essere selezionata con il tasto SOURCE. Modifica dei nomi delle sorgenti di ingresso Assegnare un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sorgente di ingresso.

1. Premere il tasto MENU per visualizzare il menu.

Premere ENTER/OK per selezionare “Inserisci”.

2. Premere il tasto o per selezionare “Modifica Nome”, quindi

premere il tasto ENTER/OK.

3. Premere il tasto o per selezionare il dispositivo da

modificare. Premere il tasto ENTER/OK.

4. Premere il tasto o per selezionare il dispositivo desiderato.

Premere il tasto ENTER/OK.

5. Al termine, premere il tasto EXIT.

La società non garantisce il nomale funzionamento del menu DTV in paesi diversi dai 6 supportati (Regno Unito, Germania, Francia, Italia, Spagna, Austria), poiché sono supportati solo gli standard di queste nazioni. Inoltre, se il paese della stazione emittente è diverso da quello selezionato dall>utente, la stringa che appare nella finestra informazioni del canale, Info, Guida, Gestore canali, ecc., potrebbe non essere visualizzata correttamente. ➣ Disponibile modalità DTV. Preimpostare la modalità DTV utilizzando il tasto TV/DTV del telecomando. Per navigare nel sistema di menu a video e regolare le impostazioni disponibili, fare riferimento alle illustrazioni seguenti. Premere il tasto D.MENU. Guida Guida “Oggi e Domani” Guida Completa Elenco programmato Predefinita Lingua Lingua dell’audio Lingua del Sottotitolo Lingua Teletext Preferenza

Move Sposta Sposta Att./Succ., Guida Completa Sposta Informazioni sul prodotto Informazioni sul segnale Aggiornamento software Interfaccia comune Reset Lingua principale audio Lingua secondaria audio Lingua princip sottotitoli Lingua second sottotitoli Lingua principale Teletext Lingua secondaria Teletext Return Conferma Esci Enter Return Conferma Esci Impostazione Trasparenza menu : Media Blocco Canale Sottotitolo : Acceso Mod Sottotitoli : Normale Formato audio : PCM Move Alta, Media, Bassa, Opaco Immetti PIN Spento, Acceso Normale, Non udenti PCM/Dolby Digital Disattiva, Attiva Enter Canale Memorizzazione automatica Memorizzazione manuale Modifica Canali Preferiti Elenco canali Move Canale Memorizzazione automatica Memorizzazione manuale Modifica Canali Preferiti Elenco canali Impostazione Trasparenza menu Blocco Canale Sottotitolo Mod Sottotitoli Formato audio Testo digitale Fuso orario Sistema Mode : Custom Guida Equalizer Guida SRS TS“Oggi XT e Domani” : Off Guida Completa Auto Volume : Off Elenco programmato Internal Mute : Off Predefinita : Guida Completa Reset Enter

Return Conferma Esci Lingua Lingua dell’audio Lingua del Sottotitolo Lingua Teletext Preferenza Move Sposta Enter Return Conferma Esci È possibile selezionare queste opzioni semplicemente premendo il tasto D.MENU del telecomando. Le sottovoci secondarie del menu IC possono variare in base al modello di CAM. Italiano - 32 BN68-01186A-Ita-0312.indd 32 2007-03-13 7:10:13 Aggiornamento automatico dell’elenco dei canali È possibile aggiornare l’elenco dei canali ogniqualvolta Mode Memorizzazione : Custom automatica Equalizer l’emittente aggiunge nuovi servizi oppure quando si sposta il

: Off televisore in un altro luogo. Auto Volume Scansione dei servizi: Off digitali in corso… Internal Mute : Off

1. Premere il tasto D.MENU per visualizzare il menu DTV.

35% Reset Servizi trovati: 24 Canale 38

2. Premere il tasto o per selezionare “Canale”, quindi premere

ENTER/OK. Arresta Move Enter Return

3. Premere di nuovo il tasto ENTER/OK per selezionare

“Memorizzazione automatica”. Ritorno Premere il tasto ENTER/OK.

4. Al termine, viene visualizzato il numero di servizi trovati.

➣ L’elenco dei canali esistente non viene eliminato quando si aggiorna l’elenco dei canali. ➣ Per interrompere la scansione prima del termine, premere ENTER/OK dopo aver selezionato “STOP”.

5. Al termine, premere il tasto EXIT.

➣ Se lo stato del segnale è debole, viene visualizzato il messaggio “No service found! Check the aerial connection.” (Nessun servizio trovato. Controllare il collegamento dell’antenna). Aggiornamento manuale dell’elenco dei canali Per effettuare una ricerca rapida, è possibile specificare il Memorizzazione manuale canale. Canale Frequenza Larg. di banda

1. Premere il tasto D.MENU per visualizzare il menu DTV.

2. Premere il tasto o per selezionare “Canale”, quindi premere

3. Premere il tasto o per selezionare “Memorizzazione

manuale”, quindi premere il tasto ENTER/OK. search Ricerca Regola Ritorno

4. Premere il tasto o per selezionare “Canale”, quindi premere

ENTER/OK. ➣ • Canale: Nel Regno Unito, vengono visualizzati in sequenza i canali da “5” a “69”. (In base al paese)

• Frequenza: Viene visualizzata la frequenza del gruppo di canali.
• Larg. di banda: Le larghezze di banda disponibili sono 7 e 8 MHz.

5. Al termine, viene visualizzato il numero di servizi trovati.

6. Al termine, premere il tasto EXIT.

➣ È possibile immettere i valori premendo il tasto sul telecomando. Italiano - 33 BN68-01186A-Ita-0312.indd 33 2007-03-13 7:10:15 Modifica dei canali preferiti È possibile modificare i canali preferiti utilizzando i tasti colorati.

1. Premere il tasto D.MENU per visualizzare il menu DTV.

2. Premere il tasto o per selezionare “Canale”, quindi premere

3. Premere il tasto o per selezionare “Modifica Canali

Preferiti”, quindi premere il tasto ENTER/OK.

4. Premere il tasto rosso per visualizzare tutti i canali attualmente

5. Premere il tasto o per selezionare il canale desiderato.

Premere il tasto ENTER/OK. ➣ Accanto al canale selezionato appare l’icona “” e il canale viene aggiunto all’elenco dei canali preferiti. ➣ Per annullare l’operazione, premere nuovamente il tasto ENTER/OK. Selez tutti: Seleziona tutti i canali attualmente visualizzati. Nessuna selez: Deseleziona tutti i canali selezionati. Anteprima: Visualizza i canali attualmente selezionati. ➣ L’impostazione dei canali preferiti è così completata.

6. Al termine, premere il tasto EXIT.

Agg. È possibile utilizzare questa funzione quando sono stati selezionati uno o più canali preferiti.

1. Premere il tasto D.MENU per visualizzare il menu DTV.

2. Premere il tasto o per selezionare “Canale”, quindi premere

3. Premere il tasto o per selezionare “Modifica Canali

Preferiti”, quindi premere il tasto ENTER/OK.

4. Premere il tasto rosso nel menu “Modifica Canali Preferiti”. Per

aggiungere ulteriori canali, fare riferimento al punto 5 alla pagina precedente.

5. Per controllare i canali da memorizzare, premere il tasto

D.MENU. Al termine, premere il tasto EXIT. ➣ Per aggiungere tutti i canali all’elenco dei canali preferiti, premere il tasto rosso. Per rimuovere tutti i canali, premere il tasto verde. Anteprima: Visualizza i canali attualmente selezionati. Premere il tasto CH LIST per visualizzare il gestore dei canali preferiti. Modifica Canali Preferiti (nessun canale) Move Enter Agg. Canali Return Ritorno Modifica Canali Preferiti

BBC TWO Five BBC THREE abc1 QVC Move Enter Sposta Selez Selez tutti Nessuna selez Return Anteprima Ritorno Modifica Canali Preferiti

MoveSposta Enter Return Anteprima Elimina Agg Sposta Ritorno Modifica Canali Preferiti

Enter Return Nessuna selez Anteprima Selez Ritorno Italiano - 34 BN68-01186A-Ita-0312.indd 34 2007-03-13 7:10:17 Sposta

1. Premere il tasto D.MENU per visualizzare il menu DTV.

2. Premere il tasto o per selezionare “Canale”, quindi premere

3. Premere il tasto o per selezionare “Modifica Canali

Preferiti”, quindi premere il tasto ENTER/OK.

4. Selezionare il canale desiderato premendo il tasto o .

5. Premere il tasto verde.

➣ Un’icona “ ” viene visualizzata a sinistra del nome del canale.

6. Premere il tasto o per selezionare il canale da spostare,

quindi premere il tasto verde o ENTER/OK.

7. Al termine, premere il tasto EXIT.

1. Nel menu “Modifica Canali Preferiti”, selezionare il canale da

visualizzare in anteprima premendo il tasto o .

2. Premere il tasto giallo.

➣ Viene visualizzato il canale selezionato. Modifica Canali Preferiti

Move Sposta Enter Return Anteprima Elimina Agg Sposta Selez Modifica Canali Preferiti

Move Agg Enter Sposta Sposta Elimina

1. Nel menu “Modifica Canali Preferiti”, selezionare il canale da

eliminare premendo il tasto o .

2. Premere il tasto blu.

➣ Il canale e il numero selezionati vengono eliminati. ➣ Per riaggiungere all’elenco dei canali preferiti un canale precedentemente eliminato, seguire la procedura indicata nella sezione “Agg.” a pagina 34. Ritorno Anteprima Return Elimina Ritorno Modifica Canali Preferiti

Move Agg Enter Sposta Sposta Anteprima Return Elimina Ritorno Italiano - 35 BN68-01186A-Ita-0312.indd 35 2007-03-13 7:10:18 Selezione dell’elenco dei canali È possibile escludere i canali desiderati dalla scansione dei Elenco canali Tutti i Canali Test Card M' v2.0 canali. Quando si effettua la scansione, questi canali vengono 1/2 23 bid-up.tv 60 Television X 1 Test Card M' saltati e non appaiono. Vengono invece visualizzati tutti i canali 25 TCM 70 BBC Radio 1 3 Vida003b 26 UKTV Style 72 BBC Radio 2 4 Vida004b non esclusi dalla scansione. 27 Discovery 73 BBC Radio 3 5 vida005b 28 DiscoveryH&L 74 BBC Radio 4 6 vida006b

1. Premere il tasto D.MENU per visualizzare il menu DTV.

15 Cartoon Nwk 84 heat 15 Ch 15 33 Boomerang 91 MOJO

2. Premere il tasto o per selezionare “Canale”, quindi premere 1617 QVC

55 Ttext Holidays 800 ARD-MHP-Data UKTV Gold 6 Altro ENTER/OK. Pag. prec Pag. succ Preferiti Sposta Guarda Ritorno

3. Premere il tasto o per selezionare “Elenco canali”.

Premere il tasto ENTER/OK.

4. Premere il tasto o per selezionare “Tutto”, “Preferiti” o “Predefinito”.

Premere il tasto ENTER/OK.

5. Premere il tasto giallo per alternare i canali preferiti e tutti i canali.

➣ I canali preferiti vengono visualizzati solo se precedentemente impostati nel menu “Modifica Canali Preferiti” (vedere pagina 34).

6. Premere il tasto rosso o verde per visualizzare la pagina precedente o successiva dell’elenco dei

7. Premere il tasto o per selezionare il canale da sintonizzare.

Premere il tasto ENTER/OK. ➣ Mentre si cambia il canale, il numero, il nome e un’icona del canale vengono visualizzati nell’angolo superiore sinistro. Il numero e il nome del canale vengono visualizzati solo se il canale è incluso nell’elenco di tutti i canali. Se invece è uno dei canali preferiti, viene visualizzata un’icona.

8. Premere il tasto blu per selezionare i menu TV, Radio, Dati/Altro e Tutti.

9. Premere il tasto CH LIST per uscire dall’elenco dei canali.

Visualizzazione di informazioni sul programma Durante la visione di un canale, è possibile visualizzare ulteriori informazioni sul programma corrente.

1. Durante la visione di un programma, premere il tasto INFO.

➣ Vengono visualizzate le informazioni sul programma.

2. Per uscire dalla finestra informazioni, premere il tasto INFO.

14:30 Sab1 Set Tutti i Canali A 1 AFDO,16:9 14:30~14:33 AFDO 16:9 Sbloccato Contains video with AFD O; coded frame is 16:9 Stereo Sottotitolo Inglese Move Enter Return Esci Italiano - 36 BN68-01186A-Ita-0312.indd 36 2007-03-13 7:10:19 Visualizzazione delle informazioni EPG Le informazioni EPG (Electronic Programme Guide, Guida elettronica dei programmi) sono fornite dall’emittente. Le voci relative ai programmi potrebbero risultare vuote o non aggiornate, a seconda delle informazioni trasmesse dall’emittente su un determinato canale. La schermata viene aggiornata automaticamente non appena sono disponibili le nuove informazioni. Guida “Oggi e Domani” Per i sei canali indicati nella colonna a sinistra, mostra le informazioni sul programma corrente e sul programma successivo. Guida Completa Visualizza la informazioni sui programmi ordinate in segmenti di un’ora. Sono comprese due ore di programmi che è possibile scorrere in avanti o indietro.

1. Premere il tasto D.MENU per visualizzare il menu DTV.

2. Premere il tasto ENTER/OK per selezionare “Guida”.

3. Premere il tasto o per selezionare “Guida “Oggi e

Domani”” o “Guida Completa”. Premere il tasto ENTER/OK. ➣ È anche possibile visualizzare la guida semplicemente premendo il tasto GUIDE. Per Operazione da eseguire Guardare un programma nell’elenco EPG

Guida Oggi e Domani 13:28 Mer 16 Feb Extreme Machines: Armoured Cars All Channels Informazioni INFO Attuale Guarda Guida Completa Successivo Preferiti Esci Guida Completa 13:28 Mer 16 Feb Extreme Machines: Armoured Cars INFO Oggi Guarda 13:00 Att./Succ Preferiti Informazioni 14:00 -24 Ore +24 Ore Esci

• Selezionare un programma premendo il tasto , , , .
• Premere il tasto ENTER/OK. Se si seleziona il programma successivo, appare l’icona dell’orologio che indica la visione programmata. Premendo nuovamente il tasto ENTER/OK la programmazione viene annullata e l’icona dell’orologio scompare. Per informazioni dettagliate sulla programmazione, consultare la pagina successiva. Visualizzare le informazioni su un programma

• Selezionare il programma desiderato premendo il tasto , , , .
• Quando il programma desiderato è evidenziato, premere il tasto INFO. Alternare la “Guida “Oggi e Domani”” e la “Guida Completa”

• Premere ripetutamente il tasto rosso. Visualizzare l’elenco “Preferiti” e l’elenco “Tutti i canali”

• Premere ripetutamente il tasto verde. Scorrere velocemente indietro (24 ore).

• Premere ripetutamente il tasto giallo. Scorrere velocemente avanti (24 ore).

• Premere ripetutamente il tasto blu. Uscire dalla guida

• Premere il tasto EXIT. Il titolo del programma appare in alto al centro dello schermo. Per visualizzare informazioni dettagliate, fare clic su INFO. Le informazioni dettagliate includono numero del canale, durata, barra di stato, livello d’età del programma, informazioni sulla qualità video (HD/SD), modalità audio, lingue dei sottotitoli o del teletext e una breve descrizione del programma evidenziato. “...” appare quando la descrizione è molto lunga. Vengono visualizzati sei canali. Per scorrere i canali, passare al canale desiderato utilizzando il tasto o . Per visualizzare una pagina alla volta, utilizzare il tasto P o . Italiano - 37 BN68-01186A-Ita-0312.indd 37 2007-03-13 7:10:20 Uso della funzione Elenco programmato Se si crea un elenco di visione programmata, il programma desiderato viene avviato automaticamente all’ora impostata, anche se si sta seguendo un altro programma.

1. Premere il tasto D.MENU per visualizzare il menu DTV.

2. Premere il tasto ENTER/OK per selezionare “Guida”.

3. Premere il tasto o per selezionare “Elenco programmato”,

quindi premere ENTER/OK.

4. Premere il tasto rosso. Viene attivata la finestra di

5. Premere il tasto ENTER/OK per selezionare una voce e

impostarla con il tasto o ➣ È possibile impostare l’ora e i minuti anche premendo i tasti numerici del telecomando. Canale: Impostare il canale. Ora: Impostare l’ora. Data: Impostare anno, mese e giorno. Frequenza: Impostare la frequenza. (“Una volta”, “Settiman.” o “Giornal.”)

6. Al termine, premere il tasto rosso.

7. Al termine, premere il tasto EXIT.

➣ Salva: Salva la programmazione. Cancella: Annulla la programmazione. Agg. programma: Aggiunge una nuova programmazione. Modifica: Modifica la programmazione selezionata. Elimina: Elimina la programmazione selezionata. Elenco programmato (Nessun programma) Agg. programma Ritorno Elenco programmato Martedì 22 Apr 15:30 ~ 16:00 Unavolta 801 RaiTre Agg. programma Modifica Sposta Ritorno Elimina Elenco programmato Canale 802 RaiUno Ora 15 : 20 alle -- : -- Date Mar22 Apr 2007 Frequenza Una volta Salva Regola Cancella Sposta Ritorno Impostazione della guida Predefinita È possibile impostare uno stile predefinito per la guida.

1. Premere il tasto D.MENU per visualizzare il menu DTV.

2. Premere il tasto ENTER/OK per selezionare “Guida”.

3. Premere il tasto o per selezionare “Predefinita”, quindi

4. Selezionare “Att./Succ.” o “Guida Completa” utilizzando il tasto

o , quindi premere ENTER/OK.

5. Al termine, premere il tasto EXIT.

Guida Guida “Oggi e Domani” Guida Completa Elenco programmato Predefinita : Guida Oggi e Domani Guida Completa Move Enter Return Sposta Conferma Ritorno È possibile selezionare queste opzioni semplicemente premendo il tasto GUIDE sul telecomando. Italiano - 38 BN68-01186A-Ita-0312.indd 38 2007-03-13 7:10:22 Visualizzazione di tutti i canali e dei canali preferiti Nel menu EPG, è possibile visualizzare tutti i canali oppure solo i canali preferiti.

1. Premere il tasto D.MENU per visualizzare il menu DTV.

2. Premere il tasto ENTER/OK per selezionare “Guida”.

Guida Oggi e Domani 13:28 Mer 16 Feb

3. Selezionare la guida desiderata (“Guida “Oggi e Domani” o

Extreme Machines: Armoured Cars “Guida Completa”) premendo il tasto o . All Channels Informazioni

4. Premere il tasto ENTER/OK.

5. Premere il tasto verde. Si alternano tutti gli elenchi dei canali e

gli elenchi dei canali preferiti.

6. Selezionare il programma desiderato premendo il tasto , ,

o . Guarda Guida Completa Preferiti Esci

7. Premere il tasto INFO per visualizzare le informazioni sul

programma evidenziato.

8. Se l’elenco Modifica Canali Preferiti non è stato impostato:

Guida Completa appare il messaggio “The favourites list is empty. Would you 13:28 Mer 16 Feb like to choose your favourites now? (L’elenco preferiti è vuoto. Extreme Machines: Armoured Cars Scegliere adesso i canali preferiti?). Informazioni Selezionare “Yes” (Sì). Oggi 13:00 14:00 Viene visualizzato il menu “Modifica Canali Preferiti”. Se si seleziona “No”, i canali rimangono invariati. Per informazioni sulla modifica dei canali preferiti, consultare pagina 34. -24 Ore +24 Ore Esci Guarda Att./Succ Preferiti

9. Al termine, premere il tasto EXIT.

➣ “Tutti i Canali” è l’elenco dei canali trovati durante l’aggiornamento dell’elenco dei canali. I canali sono visualizzati in modalità Tutti i Canali. ➣ “Preferiti” (canali preferiti) è l’elenco dei canali impostati nel menu “Modifica Canali Preferiti” (vedere pagina 34). INFO INFO L’elenco dei preferiti è vuoto. Scegliere adesso i canali preferiti?

Italiano - 39 BN68-01186A-Ita-0312.indd 39 2007-03-13 7:10:23 Regolazione della trasparenza del menu È possibile impostare il livello di trasparenza del menu.

1. Premere il tasto D.MENU per visualizzare il menu DTV.

2. Premere il tasto o per selezionare “Impostazione”, quindi

3. Premere il tasto o per selezionare “Trasparenza menu”,

quindi premere ENTER/OK.

4. Selezionare l’opzione desiderata (“Alta”, “Media”, “Bassa” o

“Opaco”) premendo il tasto o , quindi premere il tasto ENTER/OK per modificare l’impostazione.

5. Al termine, premere il tasto EXIT.

Setup Menu Transparency : Medium Alta Parental Lock Media Subitile : On Bassa Subitile Mode : Normal Opaco Audio Format

Sposta Conferma Ritorno Impostazione della funzione Blocco Canale Questa funzione consente di immettere un codice PIN di Impostazione Trasparenza menu : Media identificazione personale a 4 cifre definito dall’utente per Blocco Canale impedire agli utenti non autorizzati, come ad esempio i bambini, Sottotitolo : Acceso di vedere programmi inadatti. Il menu a video spiega come Mod Sottotitoli : Normale assegnare un codice PIN. Se necessario, il codice può essere Formato audio modificato successivamente.

1. Premere il tasto D.MENU per visualizzare il menu DTV.

2. Premere il tasto o per selezionare “Impostazione”, quindi

Sposta Conferma Ritorno premere ENTER/OK. Blocco Canale

3. Premere il tasto o per selezionare “Blocco Canale”, quindi

Immetti PIN premere ENTER/OK.

4. Viene visualizzato “Immetti PIN”.

5. Immettere il codice PIN a 4 cifre utilizzando i tasti numerici (0~9).

Vengono visualizzate le opzioni del gruppo “Blocco Canale” con l’opzione “Grado Blocco Canale” già evidenziata. ➣ Il codice PIN predefinito per un nuovo televisore è 0000. Immetti PIN Ritorno ➣ Se si immette un codice PIN non valido, viene visualizzato il Blocco Canale messaggio “Invalid PIN code. Please try again” (Codice PIN Grado Blocco Canale: non valido. Provare di nuovo). Sbloccato Block Cambia PIN

6. Premere il tasto ENTER/OK.

7. Premere il tasto o per selezionare il livello d’età desiderato.

Premere il tasto ENTER/OK.

8. Per modificare il codice PIN, selezionare “Cambia PIN”

Move Enter Return premendo il tasto or . Premere il tasto ENTER/OK. Sposta Conferma Ritorno ➣ Viene visualizzato “Immetti nuovo PIN”. Cambia PIN

9. Immettere il nuovo codice PIN a 4 cifre utilizzando i tasti numerici

Conferma nuovo PIN (0~9). ➣ Viene visualizzato “Conferma nuovo PIN”.

10. Immettere nuovamente il nuovo codice PIN a 4 cifre utilizzando i

Il codice PIN è stato modificato con successo tasti numerici (0~9). ➣ Viene visualizzato il messaggio “Your PIN code has been changed successfully” (Il codice PIN è stato modificato con Immetti PIN Ritorno successo).

11. Premere il tasto ENTER/OK.

12. Al termine, premere il tasto EXIT.

➣ Se si dimentica il codice PIN, premere i tasti del telecomando nella sequenza seguente per ripristinare il codice PIN predefinito 0-0-0-0: POWER (Spento), MUTE, 8 , 2, 4, POWER (Acceso).

Italiano - 40 BN68-01186A-Ita-0312.indd 40 2007-03-13 7:10:25 Impostazione dei sottotitoli È possibile attivare e disattivare i sottotitoli.

1. Premere il tasto D.MENU per visualizzare il menu DTV.

2. Premere il tasto o per selezionare “Impostazione”, quindi

3. Premere il tasto o per selezionare “Sottotitolo”, quindi

4. Selezionare “Acceso” premendo il tasto o .

5. Al termine, premere il tasto EXIT.

Impostazione Trasparenza menu : Media Blocco Canale Spento Sottotitolo : Acceso Acceso Mod Sottotitoli : Normale Formato audio Move Enter Sposta Conferma Return Ritorno Impostazione della modalità Sottotitoli. Utilizzare questo menu per impostare la modalità Sottotitoli. Impostazione L’opzione di menu “Normale” rappresenta il sottotitolo di Trasparenza menu : Media base mentre “Non udenti” è il sottotitolo per le persone con Blocco Canale Sottotitolo : Acceso handicap uditivo. Mod Sottotitoli :Normale Normale

1. Premere il tasto D.MENU per visualizzare il menu DTV.

Formato audio Non udenti

2. Premere il tasto o per selezionare “Impostazione”, quindi

premere ENTER/OK. Move Enter Re3. Premere il tasto o per selezionare “Mod Sottotitoli”, quindi Sposta Conferma Ritorno premere ENTER/OK.

4. Premere il tasto o per selezionare “Normale” o “Non udenti”. Premere il tasto ENTER/OK.

5. Al termine, premere il tasto EXIT.

➣ Se il programma che si sta guardando non supporta la funzione “Non udenti”, si attiva automaticamente la modalità “Normale”, anche se è selezionata la modalità “Non udenti”. Selezione del formato audio L’audio Dolby Digital è supportato solo dal ricevitore audio, Impostazione se collegato tramite un cavo ottico. L’altoparlante principale Trasparenza menu : Media Blocco Canale supporta solo l’audio PCM. Sottotitolo : Acceso Quando l’audio è generato sia dall’altoparlante principale Mod Sottotitoli : Normale sia dal ricevitore audio, potrebbe prodursi un effetto di eco a Formato audio : PCM causa della diversa velocità di decodifica dei due dispositivi. In questo caso, attivare la funzione Mute interno. Move Enter Return

1. Premere il tasto D.MENU per visualizzare il menu DTV.

Sposta Conferma Ritorno

2. Premere il tasto o per selezionare “Impostazione”, quindi

3. Premere il tasto o per selezionare “Formato audio”, quindi premere ENTER/OK.

4. Premere il tasto o per selezionare “PCM” o “Dolby Digital”.

Al termine, premere il tasto ENTER/OK.

5. Al termine, premere il tasto EXIT.

➣ Il formato audio dipende dal segnale trasmesso dall’emittente. Dolby Digital Sound è disponibile solo se il televisore è collegato a un altoparlante esterno tramite un cavo ottico. Italiano - 41 BN68-01186A-Ita-0312.indd 41 2007-03-13 7:10:26 Selezione del testo digitale (solo GB) Se il programma è trasmesso con testo digitale, questa Impostazione funzione è attivata. Testo digitale : Enable Disattiva

1. Premere il tasto D.MENU per visualizzare il menu DTV.

2. Premere il tasto o per selezionare “Impostazione”, quindi

Sistema premere ENTER/OK.

3. Premere il tasto o per selezionare “Testo digitale”, quindi

premere ENTER/OK. Sposta Conferma Ritorno

4. Premere il tasto o per selezionare “Disattiva” o “Attiva”.

Premere il tasto ENTER/OK.

5. Al termine, premere il tasto EXIT.

➣ MHEG(Multimedia and Hypermedia Information Coding Experts Group) è uno standard internazionale di codifica dei dati utilizzato nelle applicazioni multimediali e ipermediali. È un sistema più complesso rispetto al formato MPEG in quanto include collegamenti a dati ipermediali come immagini fisse, servizi di caratteri, animazioni, grafica e file video, oltre ai dati multimediali. MHEG è una tecnologia interattiva con vari campi di applicazione, come sistemi VOD (Video-Acceso-Demand), ITV (Interactive TV), EC (Electronic Commerce), teleformazione, teleconferenze, librerie digitali e videogiochi di rete. Selezione del fuso orario (Solo per la Spagna) Selezionare il fuso orario della propria zona.

1. Premere il tasto D.MENU.

2. Premere il tasto o per selezionare “Impostazione”, quindi

3. Premere il tasto o per selezionare “Fuso orario”, quindi

4. Selezionare il fuso orario della propria zona premendo il tasto

o . Premere il tasto ENTER/OK. ➣ Sono disponibili le seguenti opzioni. Penisola iberica e Isole Baleari - Isole Canarie

5. Al termine, premere il tasto EXIT.

Impostazione Testo digitale : Enable Fuso orario Sistema Sposta Conferma

Ritorno Fuso orario Penisola iberica e Isole Baleari Isole Canarie Regola Conferma Ritorno Visualizzazione delle informazioni sul prodotto È possibile visualizzare le informazioni sul prodotto. Per assistenza o riparazioni, si prega di contattare un rivenditore autorizzato Samsung.

1. Premere il tasto D.MENU per visualizzare il menu DTV.

2. Premere il tasto o per selezionare “Impostazione”, quindi

3. Premere il tasto o per selezionare “Sistema”, quindi

premere il tasto ENTER/OK.

4. Premere il tasto ENTER/OK per selezionare “Informazioni sul

prodotto”. ➣ Viene selezionato Informazioni sul prodotto. - Versione software, Versione firmware

5. Al termine, premere il tasto EXIT.

Informazioni sul prodotto Versione software: T_BDXPDEU00_0700 Versione firmware: T_STDEU7_102c Ritorno Italiano - 42 BN68-01186A-Ita-0312.indd 42 2007-03-13 9:35:59 Controllo delle informazioni sul segnale È possibile visualizzare informazioni sullo stato del segnale. Informazioni sul segnale Servizio ?

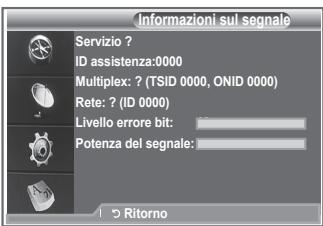

1. Premere il tasto D.MENU per visualizzare il menu DTV.

2. Premere il tasto o per selezionare “Impostazione”, quindi

Multiplex: ? (TSID 0000, ONID 0000) Rete: ? (ID 0000) premere ENTER/OK. Livello errore bit:

3. Premere il tasto o per selezionare “Sistema”, quindi

Potenza del segnale: 0 premere il tasto ENTER/OK. Move Enter Return

4. Premere il tasto o per selezionare “Informazioni sul

Ritorno segnale”, quindi premere ENTER/OK.

5. Al termine, premere il tasto EXIT.

➣ Se il segnale è debole, viene visualizzato il messaggio “Assenza di segnale”. Aggiornamento del software Gli aggiornamenti del prodotto, contenenti le nuove funzionalità di TV digitale, vengono trasmessi periodicamente tramite il normale segnale televisivo. Il prodotto rileva automaticamente questi segnali e visualizza la finestra di aggiornamento del software. Se desiderato, è possibile avviare da questa finestra l’installazione degli aggiornamenti.

1. Premere il tasto D.MENU per visualizzare il menu DTV.

2. Premere il tasto o per selezionare “Impostazione”, quindi

3. Premere il tasto o per selezionare “Sistema”, quindi

premere il tasto ENTER/OK.

4. Premere il tasto o per selezionare “Aggiornamento

software”, quindi premere ENTER/OK.

5. Premere il tasto ▲ o ▼ per selezionare “Informazioni sul

software”, “Aggiornamento manuale” o “Aggiornamento modalità Standby”. Premere il tasto ENTER/OK. Informazioni sul software Premere il tasto ENTER/OK per visualizzare la versione corrente del software. Per visualizzare le informazioni sulla versione software, premere nuovamente il tasto ENTER/OK. System

Informazioni sul prodotto Informazioni sul segnale Aggiornamento software Interfaccia comune Reset Sposta

Conferma Ritorno Aggiornamento software Informazioni sul segnale Aggiornamento manuale Aggiornamento modalità Standby : Acceso Sposta Conferma Ritorno Aggiornamento software Informazioni sul segnale Aggiornamento manuale Aggiornamento modalità Standby : Acceso Aggiornamento manuale Premere il tasto ENTER/OK per cercare del nuovo software sui canali in fase di trasmissione. Aggiornamento modalità Standby: Acceso/Spento Premere il tasto ENTER/OK. Per continuare l’aggiornamento software anche quando l’alimentazione principale è attiva, selezionare Acceso premendo il tasto ▲ o ▼. 45 minuti dopo l’ingresso in modalità Standby, viene effettuato un aggiornamento manuale. Poiché l’alimentazione dell’unità si attiva internamento, lo schermo può attivarsi per breve tempo. Questo fenomeno può continuare per più di un’ora, fino al termine dell’aggiornamento software.

6. Premere il tasto EXIT per uscire.

Sposta Conferma Ritorno Aggiornamento software Informazioni sul segnale Aggiornamento manuale Aggiornamento modalità Standby : Acceso Sposta Conferma Ritorno Italiano - 43 BN68-01186A-Ita-0312.indd 43 2007-03-13 7:10:30 Visualizzazione dell’interfaccia comune Contiene informazioni sulla CAM inserita nello slot IC e le visualizza.

1. Premere il tasto D.MENU per visualizzare il menu DTV.

2. Premere il tasto o per selezionare “Impostazione”, quindi

3. Premere il tasto o per selezionare “Sistema”, quindi

premere il tasto ENTER/OK.

4. Premere il tasto o per selezionare “Interfaccia comune”,

quindi premere ENTER/OK.

5. Premere il tasto ENTER/OK per visualizzare le informazioni

6. Premere il tasto EXIT per uscire.

➣ Le informazioni sull’applicazione sono relative alla scheda IC. ➣ È possibile installare la CAM in qualsiasi momento sia mentre il televisore è acceso (ON) sia mentre è spento (OFF).

1. Acquistate il modulo CI CAM presso il rivenditore locale più

vicino o via telefono.

2. Inserite la scheda IC nella CAM nella direzione indicata dalla

3. Inserire la CAM con la scheda IC installata nello slot di

interfaccia comune. Inserire completamente la CAM nella direzione indicata dalla freccia in modo che risulti parallela allo slot.

4. Verificare la visione dell’immagine su un canale a segnale criptato.

Info sull’applicazione Tipo: CA Costruttore : Channel Plus Info : Top Up TV Ritorno Selezione del menu IC (Interfaccia comune) Ciò permette all’utente di accedere al menu della CAM. Menu IC

1. Premere il tasto D.MENU per visualizzare il menu DTV.

Main menu Module information

2. Premere il tasto o per selezionare “Impostazione”, quindi

Smart card information premere ENTER/OK. Language

3. Premere il tasto o per selezionare “Sistema”, quindi

Software Download premere il tasto ENTER/OK. Press OK to select, or Exit to quit

4. Premere il tasto o per selezionare “Interfaccia comune”,

quindi premere ENTER/OK. Sposta Conferma

5. Selezionare “Menu IC” premendo il tasto o , quindi

6. Selezionare l’opzione desiderata premendo il tasto o , quindi premere il tasto ENTER/OK.

7. Premere il tasto EXIT per uscire.

➣ Selezionare il menu IC in base alla scheda PC. Esci Italiano - 44 BN68-01186A-Ita-0312.indd 44 2007-03-13 7:10:31 Azzeramento È possibile azzerare i valori memorizzati e ripristinare i valori di fabbrica. ➣ Questa operazione azzera tutte le informazioni sui canali e tutte le preferenze dell’utente ripristinando i valori predefiniti.

1. Premere il tasto D.MENU per visualizzare il menu DTV.

2. Premere il tasto o per selezionare “Impostazione”, quindi

3. Premere il tasto o per selezionare “Sistema”, quindi

premere il tasto ENTER/OK.

4. Premere il tasto o per selezionare “Reset”, quindi premere

5. Viene visualizzata la schermata “Immetti PIN”.

6. Immettere il codice PIN a 4 cifre utilizzando i tasti numerici

(0~9). ➣ Viene visualizzato un messaggio di avviso. Per azzerare tutti i valori, premere in sequenza i tasti colorati (rosso, verde, giallo e blu).

7. Premere il tasto EXIT per uscire.

Reset Immetti PIN Immetti PIN Ritorno Reset ATTENZIONE: tutte le impostazioni dei canali e le preferenze utente andranno perse e verranno ripristinate le impostazioni di fabbrica. Si consiglia di effettuare l’operazione di ripristino solo in caso di gravi problemi. Ritorno Selezione della lingua preferita (sottotitoli, audio o teletext) È possibile modificare la lingua predefinita per sottotitoli, audio e teletext Visualizza le informazioni sulla lingua relative alla trasmissione in arrivo.

1. Premere il tasto D.MENU per visualizzare il menu DTV.

2. Premere il tasto o per selezionare “Lingua”, quindi premere

3. Premere il tasto o per selezionare “Lingua dell’audio”,

“Lingua del sottotitolo” o “Lingua Teletext”. Premere il tasto ENTER/OK.

4. Selezionare la lingua desiderata premendo ripetutamente il tasto

o . Premere il tasto ENTER/OK. ➣ L’inglese è la lingua predefinita nel caso in cui la trasmissione non supporti la lingua selezionata.

5. Premere il tasto EXIT per uscire.

➣ Durante la visione di un programma, è possibile selezionare i sottotitoli. Durante la visione di un programma, è possibile selezionare le lingue audio. Lingua Lingua dell’audio Lingua del Sottotitolo Lingua Teletext Preferenza Sposta Conferma Ritorno Lingua Lingua dell’audio Lingua del Sottotitolo Lingua Teletext Preferenza Sposta Conferma Ritorno Lingua Lingua dell’audio Lingua del Sottotitolo Lingua Teletext Preferenza Sposta Conferma Ritorno Italiano - 45 BN68-01186A-Ita-0312.indd 45 2007-03-13 7:10:33 Preferenza Il menu è costituito da 6 sottomenu: Lingua Lingua princip sottotitoli, Lingua second sottotitoli, Lingua Lingua dell’audio principale audio, Lingua secondaria audio, Lingua principale Lingua del Sottotitolo Teletext e Lingua secondaria Teletext. Lingua Teletext Tramite questa funzione è possibile selezionare una delle seguenti Preferenza lingue: inglese, tedesco, italiano, svedese, francese, gallese, gaelico, irlandese, danese, finlandese, norvegese, spagnolo, Move Enter Return cecoslovacco e greco. La lingua selezionata viene impostata automaticamente quando si seleziona un canale. Sposta Conferma Ritorno Premere il tasto ▲ o ▼ per selezionare il menu desiderato (Lingua princip sottotitoli, Lingua second sottotitoli, Lingua principale audio, Lingua secondaria audio, Lingua principale Teletext e Lingua secondaria Teletext), quindi premere ENTER/OK. Vengono visualizzate le opzioni del menu selezionato. Premere il tasto ▲ o ▼ per selezionare l’opzione desiderata (Inglese, Tedesco, Italiano, Svedese, Francese, Gallese, Gaelico, Irlandese, Danese, Finlandese, Norvegese, Spagnolo, Ceco o Greco), quindi premere ENTER/OK. ➣ Se si modifica l’impostazione della lingua, le opzioni Lingua del sottotitolo, Lingua dell’audio e Lingua Teletext del menu Lingua (vedere pagina 45) vengono automaticamente impostate sulla lingua selezionata. ➣ Le opzioni Lingua del sottotitolo, Lingua dell’audio e Lingua Teletext del menu Lingua mostrano l’elenco delle lingue supportate dal canale corrente, dove l’opzione corrente appare evidenziata. Se si modifica una di queste opzioni, la nuova lingua viene applicata solo al canale corrente. La nuova impostazione non viene invece applicata alle opzioni Lingua princip sottotitoli o Lingua principale audio del menu Preferenza. Decoder Teletext La maggior parte dei canali impostati supportano “teletext”, pagine scritte che offrono informazioni riguardo a: Orari dei programmi televisivi. Notiziari e previsioni del tempo. Risultati sportivi. Sottotitoli per non udenti. Le pagine teletext sono organizzate in base a sei categorie: Parte

Contenuto Numero della pagina selezionata. Identità della stazione emittente. Numero della pagina corrente o stato della ricerca. Data e ora Testo. Informazioni sullo stato. Italiano - 46 BN68-01186A-Ita-0312.indd 46 2007-03-13 7:10:33 Visualizzazione delle informazioni Teletext È possibile visualizzare le informazioni teletext in qualsiasi momento, purché la ricezione del segnale sia buona. In caso contrario: Le informazioni potrebbero non apparire. Alcune pagine potrebbero non essere visualizzate. Per attivare la modalità Teletext e visualizzare il contenuto delle pagine:

1. Selezionare il canale che fornisce il servizio Teletext utilizzando il tasto

2. Premere il tasto TEXT/MIX (

) per attivare la modalità Teletext. ➣ Viene visualizzata la pagina dell’indice. L’indice può essere visualizzato in qualsiasi momento premendo il tasto MENU ( ).

3. Premere nuovamente il tasto TEXT/MIX (

➣ La trasmissione corrente verrà visualizzata con le opzioni “Teletext”, “Double” e “Mix” in ordine di apparizione sullo schermo.

4. Premere il tasto TV/DTV per uscire dalla schermata del testo.

➣ Se durante la visualizzazione del testo compaiono caratteri spezzati, verificare che la lingua del testo sia uguale a quella della modalità del menu “Impostazione”. Se le due lingue sono diverse, selezionare la stessa lingua del testo nel menu “Impostazione”. Selezione di una pagina Teletext specifica Premere i tasti numerici sul telecomando per immettere direttamente il numero di pagina:

1. Digitare il numero di pagina a tre cifre elencato nell’indice premendo i

corrispondenti pulsanti numerici.

2. Qualora la pagina selezionata sia collegata con diverse pagine

secondarie, le pagine secondarie vengono visualizzate in sequenza. Per fermare la visualizzazione di una specifica pagina, premere il pulsante PIP ( ). Per riprendere, premere di nuovo il tasto PIP ( ).

3. Uso delle varie opzioni di visualizzazione:

Per visualizzare... Premere... Sia le informazioni del teletext che la trasmissione normale. TEXT/MIX ( Il tasto nascosto (risposte ai quiz, ad esempio). Lo schermo normale. INFO ( INFO ( Una pagina secondaria immettendo il relativo numero a quattro cifre. PRE-CH ( La pagina successiva. La pagina precedente.

Lettere con dimensione doppia nella:

• Metà superiore dello schermo.
• Metà inferiore dello schermo. P.SIZE ( )
• Due volte Schermo normale.

Italiano - 47 BN68-01186A-Ita-0312.indd 47 2007-03-13 7:10:34 Utilizzo della modalità Fastext per selezionare una pagina Teletext I vari argomenti inclusi nelle pagine Teletext sono contrassegnati da diversi colori e possono essere selezionati premendo i tasti colorati corrispondenti sul telecomando.

1. Visualizzare il contenuto delle pagine Teletext premendo il tasto

2. Premere il pulsante colorato corrispondente all’argomento desiderato.

Gli argomenti disponibili sono elencati nella riga di stato.

3. Premere il tasto rosso per visualizzare la pagina precedente.

Premere il tasto verde per visualizzare la pagina successiva.

4. Premere il tasto TV/DTV per uscire dalla schermata del testo.

Configurazione del telecomando Una volta impostato correttamente, il telecomando può funzionare in cinque modi diversi: TV, DVD, Ricevitore via cavo, Set- Top Box o videoregistratore Premendo sul telecomando i tasti corrispondenti, è possibile passare da una modalità all’altra e far funzionare l’apparecchio desiderato. ➣ Il telecomando può non essere compatibile con tutti i lettori DVD, videoregistratori, ricevitori televisivi via cavo e Set-Top Box. Configurazione del telecomando per l’uso con il videoregistratore, CABLE, DVD oSTB

1. Spegnere il videoregistratore, CABLE, DVD o STB.

2. Premere il tasto VCR, CABLE, DVD o STB sul telecomando del

3. Premere il tasto SET sul telecomando del televisore.

4. Utilizzando i tasti numerici del telecomando, immettere le tre cifre

corrispondenti al codice della marca del videoregistratore in uso, elencate a pagina 49~51 di questo manuale. Assicurarsi di immettere le tre cifre del codice, anche se la prima cifra è uno “0”. Se sono elencati più codici, provare il primo.

5. Premere il tasto POWER

del telecomando. Se il telecomando è configurato correttamente, il videoregistratore si accende. In caso contrario, ripetere i passaggi 2, 3 e 4, ma immettere uno degli altri codici elencati per la propria marca di videoregistratore. Se non sono elencati altri codici, provare tutti i codici del videoregistratore, da 000 fino a 080. Italiano - 48 BN68-01186A-Ita-0312.indd 48 2007-03-13 7:10:35 Codici del telecomando Videoregistratore Marca SAMSUNG ADMIRAL AIWA AKAI AUDIO DYNAMICS BELL&HOWELL BROKSONIC CANDLE CANON CITIZEN COLORTYME CRAIG CURTIS MATHES DAEWOO DIMENSIA DYNATECH ELECTROHOME EMERSON FISHER FUNAI GENERAL ELECTRIC GO VIDEO HARMAN KARDON HITACHI INSTANT REPLAY JC PENNEY JCL JVC KENWOOD KLH KONIA LG(Goldstar) LIOYD LOGIK LXI MAGNAVOX MARANTZ MARTA MEI MEMOREX MGA MIDLAND MINOLTA MITSUBISHI Codice

Italiano - 51 BN68-01186A-Ita-0312.indd 51 2007-03-13 7:10:36 Impostazione del software del PC (basato su Windows XP) Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul proprio PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili praticamente in ogni caso. (In caso contrario, contattare la casa costruttrice del proprio computer oppure un rivenditore Samsung).

1. Fare clic sul “Pannello di controllo” nel menu Start di Windows.

2. Quando appare la finestra del pannello di controllo, fare clic su “Aspetto e temi”.

Verrà visualizzata una finestra di dialogo.

3. Nella finestra successiva, fare clic su “Schermo”. Verrà visualizzata una finestra di dialogo.

4. Fare clic sulla linguetta “Impostazioni” nella finestra di dialogo. Impostazione della corretta dimensione

(risoluzione) L’impostazione ottimale è 1920 X 1080. Se la finestra di dialogo delle impostazioni contiene un’opzione relativa alla frequenza verticale, il valore corretto è “60” o “60 Hz”. In caso contrario, fare clic su “OK” e uscire dalla finestra di dialogo. Modalità di visualizzazione La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni incluse nella tabella sono consigliate. (Sono supportate tutte le risoluzioni comprese nei limiti indicati) D-Sub Inserisci Modalità Risoluzione Orizzontale Frequenza (kHz) Verticale Frequenza (Hz) Frequenza di clock dei pixel Frequenza (MHz) Polarità sinc (H/V) IBM 640 x 350 640 x 480 720 x 400 31,469 31,469 31,469 70,086 59,940 70,087 25,175 25,175 28,322

HDMI/DVI Inserisci Modalità IBM VESA

La modalità interlacciata non è supportata. Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. Le modalità Separata (Separato) e Composite (Composito) sono supportate. Il formato SOG non è supportato. Italiano - 52 BN68-01186A-Ita-0312.indd 52 2007-03-13 7:10:36 Impostazione del PC Mode : Custom Regolazione grossa e fine dell’immagine (blocco immagine): Blocco immagine Equalizer Lo scopo della regolazione della qualità dell’immagine è quello

: Off 50 Grossa Auto Volume : Off 50 di eliminare o ridurre eventuali disturbi di visualizzazione. Fine Internal Mute : Off Se non si riesce a eliminare il disturbo cambiando Reset sintonizzazione, regolare la frequenza nel modo migliore possibile ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l’immagine in modo che Move Enter Return sia perfettamente centrata sullo schermo. Sposta Conferma Ritorno

1. Preimpostazione: Premere il tasto SOURCE per selezionare la

2. Premere il tasto MENU per visualizzare il menu.

Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.

3. Premere il tasto o per selezionare “PC”, quindi premere ENTER/OK.

4. Premere il tasto ENTER/OK per selezionare “Blocco immagine”.

5. Premere il tasto o per selezionare “Grossa” o “Fine”, quindi premere il tasto ENTER/OK.

6. Premere il tasto o per regolare la qualità dello schermo. Premere il tasto ENTER/OK.

7. Premere il tasto EXIT per uscire.

Modifica della posizione dell’immagine: Regolare la posizione dello schermo del PC se non si adatta allo schermo del televisore.

1. Seguire le istruzioni da 1 a 3 fornite nella sezione “Regolazione

grossa e fine dell’immagine (blocco immagine)”.

2. Premere il tasto o per selezionare “Posizione”, quindi

3. Premere il tasto o per regolare la posizione verticale.

Premere il tasto o per regolare la posizione orizzontale. Premere il tasto ENTER/OK.

4. Premere il tasto EXIT per uscire.

Regolazione automatica dello schermo del PC: La regolazione automatica consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori delle opzioni Fine, Grossa e Posizione vengono regolati automaticamente.

1. Seguire le istruzioni da 1 a 3 fornite nella sezione “Regolazione

grossa e fine dell’immagine (blocco immagine)”.

2. Premere il tasto o per selezionare “Regolazione auto”,

quindi premere ENTER/OK.

3. Premere il tasto EXIT per uscire.

Inizializzazione delle impostazioni dell’immagine: È possibile sostituire tutte le impostazioni dell’immagine ripristinando i valori di fabbrica.

1. Seguire le istruzioni da 1 a 3 fornite nella sezione “Regolazione

grossa e fine dell’immagine (blocco immagine)”.

2. Premere il tasto o per selezionare “Reset immagine”,

quindi premere il tasto ENTER/OK.

3. Al termine, premere il tasto EXIT.

Blocco immagine Posizione Regolazione auto Reset immagine Sposta

Conferma Conferma Ritorno

Blocco immagine Posizione Regolazione auto Reset immagine Sposta Conferma

Ritorno Italiano - 53 BN68-01186A-Ita-0312.indd 53 2007-03-13 7:10:38 Regolazione montaggio a parete(LE40M8, LE46M8, LE52M8, LE40N8, LE46N8)(kit venduto separatamente) Una volta installato il supporto a parete, è possibile regolare la posizione del televisore.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere ENTER/OK.

2. Premere il tasto ▲ o ▼ per selezionare “Regolazione montaggio

a parete”, quindi premere ENTER/OK.

3. Regolare fino a raggiungere la posizione desiderata mediante il

4. Premere il tasto EXIT per uscire.

➣ Quando sullo schermo del televisore non sono visualizzati messaggi OSD, premendo un tasto freccia appare la schermata di regolazione. ➣ Spegnendo l’apparecchio, il televisore torna alla posizione iniziale. Accendendo l’apparecchio, il televisore torna all’ultima posizione impostata.

Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Spento PC Home theater : Spento sAltro Sposta

Ritorno Mode : Custom Impostazione Equalizer Altro

: Off Regolazione montaggio a parete Auto Volume : Off Risp. energia : Spento Internal Mute : Off Livello di nero HDMI :Bassa Reset PIP Move Sposta Enter Return Regola Ritorno Regolazione montaggio a parete Posizione1 Posizione 1 2 3 Regola INFO Centrale Esci Uso del telecomando Tasto

Operazioni Regolazione dell’angolo per il montaggio a parete Solleva, abbassa, sposta a destra, sposta a sinistra Reset Si sposta nella posizione iniziale Memorizzazione della posizione e spostamento nella posizione memorizzata Memorizza 3 posizioni mediante i tasti Rosso, Verde e Giallo. Si sposta nella posizione memorizzata mediante i 3 tasti colorati. Per l’installazione, consultare il Manuale di Installazione fornito. Per l’installazione del prodotto e l’installazione e lo spostamento del sistema di montaggio a parete, consultare un installatore specializzato. Utilizzare questo tipo di installazione quando è possibile fissare il supporto a un muro. Quando il supporto deve essere fissato ad altri tipi di materiali, consultare il rivenditore di zona Italiano - 54 BN68-01186A-Ita-0312.indd 54 2007-03-13 7:10:39 Che cos’è Anynet+? Anynet+ è un sistema di rete AV che mette a disposizione degli utenti un’interfaccia AV di facile uso per controllare, tramite un menu apposito, tutti i dispositivi AV collegati alla rete. Questa funzione è utilizzabile solo se alla rete sono collegati dei dispositivi AV Samsung Electronics. Collegamento dei dispositivi Anynet+ Il sistema Anynet+ può essere utilizzato solo con dispositivi AV che supportano Anynet+. Controllare se sul dispositivo da collegare al televisore è presente il simbolo Anynet+. Per collegare il dispositivo direttamente al televisore Dispositivo Anynet+ 1

Cavo HDMI 1.3 Home Theater Cavo HDMI 1.3 Cavo HDMI 1.3 Collegare il jack [HDMI 1], [HDMI 2] o [HDMI 3] del televisore al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. Collegare il jack HDMI IN del sistema Home Theater al jack HDMI OUT del dispositivo Anynet+ tramite un cavo HDMI. Dispositivo Anynet+ 3 Cavo HDMI 1.3 Cavo ottico solo il cavo ottico tra [Digital Audio Out (Optical)] del televisore e Digital Audio Input del ➢ Collegare ricevitore. ➢ Collegare solo un ricevitore. altoparlanti del sistema Home Theater possono generare un audio a 5.1 canali. Negli altri casi, ➢ Gli viene generato un audio stereofonico a 2 canali. Per ascoltare l’audio tramite il sistema Home Theater,

assicurarsi di collegare correttamente al televisore il jack Digital Audio IN (Optical) del sistema Home Theater. Tuttavia, i segnali audio del registratore BD inviati al sistema Home Theater tramite televisore non vengono riprodotti in formato a 5.1 canali, dato che il televisore supporta solo l’audio stereofonico a 2 canali. Per ulteriori informazioni, si prega di consultare il manuale del sistema Home Theater. E’ possibile collegare un dispositivo Anynet+ tramite un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+. Anynet+ si attiva solo quando il relativo dispositivo AV è acceso o in modalità Standby. Anynet+ supporta fino a 8 dispositivi AV. Italiano - 55 BN68-01186A-Ita-0312.indd 55 2007-03-13 7:10:40 Configurazione di Anynet+ Le seguenti impostazioni consentono di utilizzare le funzioni di Anynet+. Uso della funzione Anynet+

1. Premere il tasto Anynet+.

Premere il tasto ▲ o ▼ per selezionare Seleziona periferica, quindi premere il tasto ENTER/OK.

2. Premere ENTER/OK per selezionare Anynet+ (HDMI-CEC),

quindi premere ENTER/OK.

3. Premere il tasto ▲ o ▼ per selezionare Acceso, quindi

premere ENTER/OK. La funzione Anynet+ (HDMI-CEC) si attiva. Se si seleziona Spento, la funzione Anynet+ (HDMI-CEC) si disattiva. Quando Anynet+ (HDMI-CEC) è disattivato, sono disattivate anche tutte le relative funzioni.

Air 28 Visualizza TV Seleziona periferica

Ricevitore :Spento Impostazione Sposta Esci

Conferma Impostazione Anynet+ (HDMI-CEC) : Spento Spento Spegnimento auto : Spento Acceso Ricer disp con Disattivazione automatica di un dispositivo Anynet+ allo Sposta Conferma Ritorno spegnimento del televisore

1. Premere il tasto ▲ o ▼ per selezionare Spegnimento auto,

Impostazione quindi premere ENTER/OK. Anynet+ (HDMI-CEC) : Acceso

2. Premere il tasto ▲ o ▼ per selezionare Acceso, quindi

Spegnimento auto : Spento premere ENTER/OK. Spento Ricer disp con La funzione di spegnimento automatico si attiva. Acceso Selezionare Spento per disattivare la funzione di spegnimento automatico. Sposta Conferma Ritorno Premere il tasto EXIT per uscire. Per utilizzare la funzione Anynet+ è necessario impostare il tasto di selezione del telecomando su TV. Se si imposta Spegnimento automatico su Acceso, i dispositivi esterni collegati al televisore si spengono ogniqualvolta si spegne il televisore. Tuttavia, se il dispositivo è in fase di registrazione potrebbe non spegnersi.

Scansione e passaggio da un dispositivo Anynet+ all’altro

Premere il tasto Anynet+. Premere il tasto ▲ o ▼ per selezionare Seleziona periferica, quindi premere il tasto ENTER/OK. Premere il tasto ▲ o ▼ per selezionare il dispositivo desiderato, quindi premere ENTER/OK. Il dispositivo viene attivato. Se non si riesce a trovare il dispositivo desiderato, premere il tasto ▲ o ▼ per selezionare Ricer disp con, quindi premere ENTER/OK. Viene visualizzato il messaggio Configurazione connessione Anynet+ ... Una volta completata la ricerca, nel menu Anynet+ vengono elencati tutti i dispositivi collegati. Air 28 Visualizza TV Seleziona periferica

Ricevitore :Spento Impostazione Sposta Esci DVDR1 DVDR2 DVD1 DVD2

Conferma Impostazione Anynet+ (HDMI-CEC) : Acceso Il passaggio al dispositivo selezionato può richiedere fino a 2 minuti. Non è possibile annullare l’operazione durante la fase di Spegnimento auto : Acceso passaggio da un dispositivo all’altro. Ricer disp con Il tempo richiesto per la scansione dei dispositivi dipende dal numero di dispositivi collegati al televisore. Al termine della scansione, il numero di dispositivi trovati non appare. Sposta Conferma Ritorno Ogni volta che si accende il televisore tramite il tasto di accensione viene eseguita una scansione automatica di tutti i dispositivi collegati. Tuttavia, i dispositivi collegati dopo avere acceso il televisore, o in altre circostanze particolari, potrebbero non apparire nell’elenco dei dispositivi. In questo caso, selezionare Ricer disp con nel menu. Se si è selezionata una modalità di ingresso esterna tramite il tasto SOURCE, non sarà possibile utilizzare la funzione Anynet+. Assicurarsi di passare a un dispositivo Anynet+ utilizzando il tasto Anynet+. Italiano - 56 BN68-01186A-Ita-0312.indd 56 2007-03-13 7:10:40 Menu Anynet+ Il menu Anynet+ può variare a seconda del tipo e dello stato del dispositivo Anynet+ collegato al televisore. Menu Anynet+ Visualizza TV Seleziona periferica Registra Menu periferica Funz dispositivo Descrizione Passa da Anynet+ alla modalità di trasmissione del televisore. Mostra il dispositivo al quale è collegato il televisore. Avvia la registrazione. (Questo menu si attiva solo se il dispositivo supporta la funzione di registrazione). Mostra il menu del dispositivo collegato. Esempio. Se si collega un registratore DVD, appare il menu Registratore DVDE. Mostra il menu di controllo riproduzione del dispositivo collegato. Esempio. Se si collega un registratore DVD, viene visualizzato il menu di controllo riproduzione del registratore DVD. Ricevitore L’audio viene generato dal ricevitore. Impostazione È possibile impostare l’ambiente d’uso di Anynet+. Tasti del telecomando disponibili in modalità Anynet+ Tipo di dispositivo Dispositivo Anynet+ Stato operativo Una volta attivato il dispositivo, quando il menu del dispositivo corrispondente appare sullo schermo. Una volta attivato il dispositivo, quando si riproduce un file Dispositivo con sintonizzatore incorporato Una volta attivato il dispositivo, durante la visione di un programma televisivo Dispositivo audio Una volta attivato il ricevitore Anyview2 Quando si guarda un programma televisivo Tasti disponibili Tasti numerici ▲/▼/◄/►/Tasto ENTER Tasti colorati Tasto EXIT ◄◄ (ricerca all’indietro) ►►(ricerca in avanti) (Arresto) ► (Riproduzione/Pausa) Tasto CH ▲/▼ Tasto VOL +/Tasto MUTE ► (Riproduzione/Pausa) ➢ La funzione Anynet+ è utilizzabile solo quando il telecomando è impostato su TV. ➢ Il tasto REC funziona solo in fase di registrazione. è possibile gestire i dispositivi Anynet+ utilizzando i pulsanti sul lato del televisore. I dispositivi ➢ Non Anynet+ possono essere gestiti solo tramite il telecomando. determinate condizioni, il telecomando del televisore potrebbe non funzionare. In questo caso, ➢ Inriselezionare il dispositivo Anynet+. ➢ Le funzioni Anynet+ non sono utilizzabili con prodotti di altre case costruttrici. ➢ In modalità Anynet+, i tasti colorati potrebbero non funzionare in modo adeguato. ➢ Le funzioni ◄◄ e ►► possono differire in base al dispositivo in uso. Registrazione È possibile utilizzare un videoregistratore per registrare un programma televisivo. Premere il tasto REC. La registrazione inizia. (Solo quando è collegato un dispositivo di registrazione Anynet+). Il programma televisivo corrente viene registrato in modalità Watch TV (Guarda TV). Se si sta guardando l’immagine di un altro dispositivo, vengono registrate le immagini di quel dispositivo. E’ inoltre possibile registrare stream sorgente selezionando Registra dopo aver premuto il tasto Anynet+. Prima di registrare, controllare che il jack dell’antenna sia correttamente collegato al dispositivo di registrazione. Per il collegamento dell’antenna al dispositivo di registrazione, consultare il manuale dell’utente.

Italiano - 57 BN68-01186A-Ita-0312.indd 57 2007-03-13 7:10:41 Ascolto tramite il ricevitore È possibile ascoltare l’audio tramite un ricevitore anzichè dagli altoparlanti del televisore.

1. Premere il tasto Anynet+.

Air 28 Premere il tasto ▲ o ▼ per selezionare Ricevitore, quindi premere Visualizza TV ENTER/OK. Seleziona periferica

2. Premere il tasto ◄ o ► per selezionare Acceso, quindi premere

Registra ENTER/OK. Menu periferica L’audio viene trasmesso dal ricevitore. Funz dispositivo

3. Premere il tasto EXIT per uscire.

Ricevitore :Acceso Se il ricevitore è impostato su Acceso, l’audio del televisore viene Impostazione trasmesso dal ricevitore a 2 canali. Sposta Conferma Se il ricevitore è utilizzabile esclusivamente con il sistema Home Theater Esci (solo audio), potrebbe non apparire nell’elenco dei dispositivi. Il ricevitore si attiva solo dopo averlo collegato al televisore tramite il jack ottico. In caso di contenuti protetti da copyright, il ricevitore potrebbe non funzionare correttamente. Quando si ascolta l’audio attraverso il ricevitore, vi sono limitazioni per l’uso del menu relativo all’audio e alla funzione PIP.

Controlli da effettuare prima di contattare l’assistenza tecnica Sintomo Anynet+ non funziona. Soluzione

Si desidera avviare Anynet+.

Si desidera uscire da Anynet+.

Il messaggio Connessione a un dispositivo Anynet+... viene visualizzato a schermo.

Controllare se si sta utilizzando un dispositivo Anynet+. Il sistema Anynet+ può essere utilizzato solo con dispositivi AV che supportano Anynet+. Collegare solo un ricevitore. Controllare che il cavo di alimentazione di Anynet+ sia collegato correttamente. Controllare i collegamenti dei cavi Video/Audio/HDMI 1.3 del dispositivo Anynet+. Verificare se Anynet+ (HDMI-CEC) è impostato su Acceso nel menu di impostazione di Anynet+. Verificare se il telecomando del televisore è in modalità TV. Verificare se il telecomando è esclusivo per il dispositivo Anynet+. In alcune condizioni, Anynet+ non funziona. (Ricerca canali) Quando si collega o si rimuove il cavo HDMI 1.3, eseguire una nuova ricerca dei dispositivi oppure spegnere e riaccendere il televisore. Controllare che la funzione Anynet+ o il dispositivo Anynet+ sia impostato su on. Controllare che il dispositivo Anynet+ sia collegato correttamente al televisore e che Anynet+ (HDMI-CEC) sia impostato su Acceso nel menu di impostazione di Anynet+. Premere il tasto TV sul telecomando del televisore. Premere il tasto Anynet+ per visualizzare il menu Anynet+, quindi selezionare l’opzione desiderata. Selezionare Visualizza TV nel menu Anynet+. Premere il tasto SOURCE sul telecomando del televisore e selezionare un dispositivo non Anynet+. Premere CH, CH LIST, PRE-CH, o altro per passare in modalità TV. Si noti che il tasto dei canali funziona solo se non è collegato un dispositivo Anynet+ con sintonizzatore incorporato. Non è possibile utilizzare il telecomando durante la configurazione di Anynet+ o durante il passaggio a un’altra modalità di visualizzazione. Utilizzare il telecomando solo al termine dell’impostazione di Anynet+ o del passaggio alla nuova modalità di visualizzazione. Non si riesce ad avviare la riproduzione sul dispositivo Anynet+. Non è possibile utilizzare la funzione di riproduzione mentre è in corso la funzione Plug & Play. Lo schermo del dispositivo esterno non appare.

Controllare se il dispositivo supporta le funzioni di Anynet+. Controllare se il cavo HDMI 1.3 è collegato correttamente. Verificare se <Anynet+ (HDMI-CEC)> è impostato su <Acceso> nel menu di impostazione di Anynet+. Cerca ancora dispositivi Anynet+. E’ possibile collegare un dispositivo Anynet+ solo tramite un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+. Il programma televisivo non può essere registrato. Verificare se il jack dell’antenna sul dispositivo di registrazione è correttamente collegato. L’audio del televisore non viene riprodotto attraverso il ricevitore. Collegare il televisore e il ricevitore mediante il cavo ottico. Italiano - 58 BN68-01186A-Ita-0312.indd 58 2007-03-13 7:10:41 Uso del blocco Kensington antifurto Il blocco Kensington è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. Il dispositivo di blocco è in vendita separatamente. L’aspetto del dispositivo e il metodo di blocco possono variare, a seconda della marca. Per informazioni sull’uso, consultare il manuale fornito insieme al blocco Kensington.

1. Inserire il dispositivo di blocco

nello slot Kensington sull’LCD Cavo del televisore (Figura 1) e ruotarlo nella direzione di blocco Figura 2 (Figura 2).

2. Collegare il cavo di blocco

Figura 1 Kensington. ➣ La posizione del blocco Kensington può variare a

3. Fissare il blocco Kensington

seconda del modello. a un tavolo o altro oggetto <Opzionale> pesante. Risoluzione dei problemi: Prima di contattare l’assistenza Nessun audio o immagine

Controllare che il cavo di alimentazione sia collegato alla presa di corrente. Verificare di aver premuto i tasti sul pannello anteriore dell’apparecchio. Controllare le impostazioni relative al contrasto e alla luminosità dell’immagine. Controllare il volume. Immagine normale ma audio assente

• Controllare il volume.
• Controllare se si è premuto il tasto MUTE del telecomando.
• Verificare che la funzione “Mute interno” sia disattivata. Nessuna immagine oppure immagine in bianco e nero

• Regolare le impostazioni del colore.
• Controllare se la selezione del sistema di trasmissione è corretta. Interferenze di audio e immagine

• Provare a identificare l’apparecchiatura elettrica che causa le interferenze e spostarla più lontano.
• Collegare il televisore a un’altra presa di alimentazione. Immagine distorta o con disturbi, audio distorto

• Controllare la direzione e i collegamenti dell’antenna. Le interferenze sono spesso dovute all’uso di un’antenna interna. Telecomando non funzionante

• Sostituire le batterie del telecomando.
• Pulire il bordo superiore del telecomando (finestra di trasmissione).
• Controllare i terminali delle batterie. Appare il messaggio “Controlla cavo segnale”.

• Controllare che il cavo del segnale sia saldamente collegato al PC o alle sorgenti video.
• Controllare che le sorgenti video o il PC siano accesi. In modalità PC, appare il messaggio “Modo non supportato”.

• Controllare la risoluzione massima e la frequenza dell’adattatore video.
• Confrontare questi valori con i dati delle modalità di visualizzazione. Il pannello LCD TFT è composto da sub pixel (3.133.440) la cui produzione richiede una tecnologia molto sofisticata. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto. Italiano - 59 BN68-01186A-Ita-0312.indd 59 2007-03-13 7:10:41 Specifiche tecniche e ambientali Nome del modello Dimensione schermo (Diagonale) Consumo di energia Risoluzione PC Uscita Audio Dimensioni (Lar x Pro x Alt) Corpo Con supporto Peso (con supporto) Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio Nome del modello Dimensione schermo (Diagonale) Consumo di energia Risoluzione PC Uscita Audio Dimensioni (Lar x Pro x Alt) Corpo Con supporto Peso (con supporto) Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio LE37M8 LE40M8 LE46M8 37 poll. 40 poll. 46 poll. 200 W 1920 x 1080 @ 60 Hz 240 W 1920 x 1080 @ 60 Hz 260 W 1920 x 1080 @ 60 Hz 10 W X 2 10 W X 2 10 W X 2 916 X 87 X 595 mm 916 X 300 X 654 mm 971 X 87 X 628 mm 971 X 300 X 687 mm 1106 X 104 X 706 mm 1106 X 326 X 768 mm 19 Kg 21 Kg 30 Kg Da 10 °C a 40 °C (da 50 °F a 104 °F) Da 10 % a 80 %, senza condensa Da -20 °C a 45 °C (da -20,00 °C a 45,00 °C) Da 5 % a 95 %, senza condensa Da 10 °C a 40 °C (da 50 °F a 104 °F) Da 10 % a 80 %, senza condensa Da -20 °C a 45 °C (da -20,00 °C a 45,00 °C) Da 5 % a 95 %, senza condensa Da 10 °C a 40 °C (da 50 °F a 104 °F) Da 10 % a 80 %, senza condensa Da -20 °C a 45 °C (da -20,00 °C a 45,00 °C) Da 5 % a 95 %, senza condensa LE52M8 LE40N8 LE46N8 52 poll. 40 poll. 46 poll. 310 W 1920 x 1080 @ 60 Hz 240 W 1920 x 1080 @ 60 Hz 260 W 1920 x 1080 @ 60 Hz 10 W X 2 10 W X 2 10 W X 2 1257 X 111 X 800 mm 1257 X 326 X 860 mm 1041 X 97 X 615 mm 1041 X 290 X 671 mm 1176 X 114 X 694 mm 1176 X 320 X 761 mm 36 Kg 22 Kg 31 Kg Da 10 °C a 40 °C (da 50 °F a 104 °F) Da 10 % a 80 %, senza condensa Da -20 °C a 45 °C (da -20,00 °C a 45,00 °C) Da 5 % a 95 %, senza condensa Da 10 °C a 40 °C (da 50 °F a 104 °F) Da 10 % a 80 %, senza condensa Da -20 °C a 45 °C (da -20,00 °C a 45,00 °C) Da 5 % a 95 %, senza condensa Da 10 °C a 40 °C (da 50 °F a 104 °F) Da 10 % a 80 %, senza condensa Da -20 °C a 45 °C (da -20,00 °C a 45,00 °C) Da 5 % a 95 %, senza condensa Supporto ruotabile (Sinistra / Destra) -20˚ ~ 20˚
