MANUALE UTENTE LE40S81B SAMSUNG

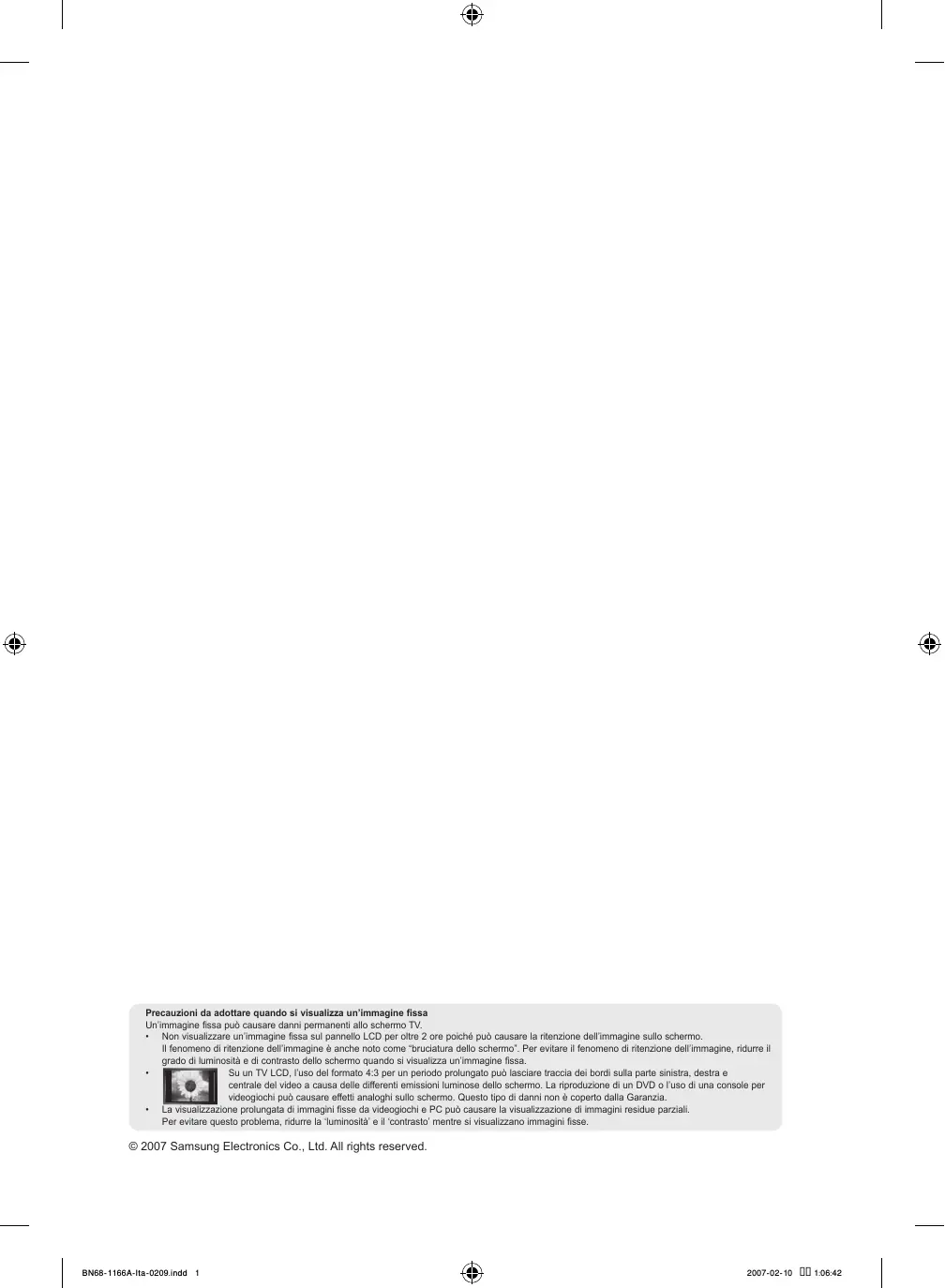

Precauzioni da adottare quando si visualizza un’immagine fissa Un’immagine fissa può causare danni permanenti allo schermo TV. • Non visualizzare un’immagine fissa sul pannello LCD per oltre 2 ore poiché può causare la ritenzione dell’immagine sullo schermo. Il fenomeno di ritenzione dell’immagine è anche noto come “bruciatura dello schermo”. Per evitare il fenomeno di ritenzione dell’immagine, ridurre il grado di luminosità e di contrasto dello schermo quando si visualizza un’immagine fissa. • Su un TV LCD, l’uso del formato 4:3 per un periodo prolungato può lasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l’uso di una console per videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla Garanzia. • La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare la visualizzazione di immagini residue parziali. Per evitare questo problema, ridurre la ‘luminosità’ e il ‘contrasto’ mentre si visualizzano immagini fisse.
BN68-1166A-Ita-0209.indd 1
2007-02-10 �� 1:06:42
Contenuto COLLEGAMENTO E PREPARAZIONE DEL TELEVISORE Elenco dei componenti2 Installazione del piedistallo2 Installazione del Kit di montaggio a parete2 Pannello di controllo3 Pannello dei collegamenti4 Telecomando7 Installazione delle batterie nel telecomando8 Accensione e spegnimento8 Attivazione della modalità Standby del televisore8 Plug & Play9
IMPOSTAZIONE DEI CANALI IMPOSTAZIONE DELL’IMMAGINE Modifica dello standard dell’immagine14 Regolazione dell’immagine personalizzata15 Modifica del tono del colore15 Attivazione della retroilluminazione16 Configurazione delle impostazioni dettagliate dell’immagine17 Modifica delle dimensioni dell’immagine18 Fermo immagine corrente19 Selezione della modalità schermo19 Ripristino delle impostazioni predefinite dell’immagine19 Digital NR / Active Colour / DNIe20 Visualizzazione in modalità PIP (Picture in Picture)21 Livello di nero HDMI22
DESCRIZIONE DELLE FUNZIONI Scelta della lingua28 Uso della modalità Gioco28 Impostazione della modalità Pagina blu / Selezione della melodia29 Impostazione di PC con sistema Home theater...29 Utilizzo della funzione Risp. energia30 Selezione della sorgente31 Modifica dei nomi delle sorgenti di ingresso31
USO DELLA FUNZIONE TELETEXT Italiano
Memorizzazione automatica dei canali10 Memorizzazione manuale dei canali11 Impostazione degli elenchi dei canali12 Attivazione del Blocco canali12 Ordinamento dei canali memorizzati13 Assegnazione di nomi ai canali13 Sintonia fine dei canali14
IMPOSTAZIONE DELL’ORA Impostazione e visualizzazione dell’ora corrente26 Impostazione del timer di spegnimento27 Accensione e spegnimento automatico del televisore27
Decoder Teletext32 Visualizzazione delle informazioni Teletext32 Selezione di una pagina Teletext specifica33 Utilizzo della modalità Fastext per selezionare una pagina Teletext33
IMPOSTAZIONE DEL PC Impostazione del software del PC (basato su Windows XP)34 Modalità di visualizzazione34 Impostazione del PC35 Regolazione montaggio a parete (LE40S8, LE46S8) (kit venduto separatamente)36
CONSIGLI PER L’USO Uso del blocco Kensington antifurto37 Risoluzione dei problemi: Prima di contattare l’assistenza37 Specifiche tecniche e ambientali38 Diagrammi a blocchi39
IMPOSTAZIONE DELL’AUDIO Modifica dello standard audio22 Regolazione delle impostazioni audio23 Impostazione di TruSurround XT (TS XT SRS)...23 Collegamento delle cuffie24 Selezione della modalità audio24 Regolazione automatica del volume24 Selezione di Mute interno25 Attivazione dell’audio dell’immagine secondaria..25 Ripristino delle impostazioni audio predefinite26
Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1
2007-03-06 �� 9:28:31
Elenco dei componenti
Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se qualsiasi componente risulta mancante, contattare il rivenditore.
Telecomando e batterie (AAA x 2) • Manuale dell’utente
Cavo di alimentazione
• Scheda di garanzia
Vite del piedistallo X4
• Guida alla sicurezza
Panno per la pulizia
• Schede di registrazione
Scheda di garanzia/ Guida alla sicurezza / Schede di registrazione (Non disponibili in tutte le sedi) In base al modello, il piedistallo e la relativa vite potrebbero non essere inclusi.
Installazione del piedistallo
. Collocare il televisore a faccia in giù su un tavolo sopra un panno soffice o un cuscino. . Inserire il piedistallo nel foro sul fondo del televisore. 3. Inserire la vite nel foro indicato e serrarla. ➣ Il piedistallo viene installato per modelli con schermi da 40 pollici e oltre.
Installazione del Kit di montaggio a parete
Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il televisore alla parete. Per informazioni dettagliate sull’installazione del kit di montaggio a parete, consultare le istruzioni fornite insieme agli articoli del kit. Contattare un tecnico per richiedere assistenza quando si monta la staffa a parete. Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o infortuni causati da una installazione autonoma del televisore da parte dell’utente. ➣ Rimuovere il piedistallo, coprire il foro sul fondo con un tappo e serrare con due viti
BN68-01177B-Ita-0306.indd 2
Pannello di controllo
La forma e il colore del prodotto possono variare in base al modello.
4 Alterna tutte le sorgenti d’ingresso disponibili (TV, Est.1, Est.2, AV, S-Video, Comp., PC, HDMI1, HDMI2). Nel menu a video, utilizzare questo tasto come si usa il tasto ENTER del telecomando. 2 MENU Premere per visualizzare il menu a video con le 5 funzioni del televisore. 6 3
Premere per aumentare o diminuire il volume. Nel menu a video, utilizzare questi tasti così come si usano i tasti e del telecomando.
Premere per cambiare canale. Nel menu a video, utilizzare questi tasti così come si usano i tasti e del telecomando. (I tasti dei canali consentono di accendere il televisore senza usare il telecomando.) Altoparlanti (Alimentazione) Premere per accendere e spegnere il televisore. Indicatore di alimentazione Lampeggia e si spegne quando l’alimentazione è attivata, e si accende in modalità standby. Sensore del telecomando Puntare il telecomando in direzione di questo punto sul televisore.
BN68-01177B-Ita-0306.indd 3
Pannello dei collegamenti
Ingresso alimentazione
Quando si collega un dispositivo esterno al televisore, assicurarsi che l’alimentazione dell’unità sia scollegata. Quando si collega un dispositivo esterno, far corrispondere il colore del terminale di collegamento a quello del cavo.
1 Collegamento di un Set-Top Box, VCR o DVD Video
Ingresso Audio (L/R)
Uscita Video + Audio (L/R)
solo TV Uscita da scegliere.
- Ingressi e uscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco o lettori di dischi video.
BN68-01177B-Ita-0306.indd 4
2 Collegamento AUDIO - Collegare i cavi audio RCA a “R - AUDIO – L” sul retro dell’apparecchiatura e le altre estremità ai connettori audio corrispondenti dell’amplificatore o dell’impianto DVD Home Theater. 3 HDMI IN 1, HDMI IN 2 - Supporta le connessioni tra periferiche AV con connessione HDMI (Set Top Box, lettori DVD). - Non è necessario un ulteriore collegamento Audio per la connessione HDMI-HDMI. ➣ Che cosa significa HDMI? - “High Definition Multimedia interface” permette la trasmissione di dati video digitali ad alta definizione e audio digitale a canali multipli (5. 1 canali). - Il terminale HDMI/DVI supporta il collegamento DVI a una periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni più piccole, dispone della funzione di codifica HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale multicanale. DVI IN (HDMI IN 2) (AUDIO R/L) - Quando si collega questo prodotto attraverso HDMI o DVI a un Set Top Box, un lettore DVD, una console di gioco ecc., verificare che sia stato impostato a una modalità di uscita video compatibile come mostrato nella tabella sottostante. In caso contrario, possono verificarsi distorsioni, interruzioni o assenza di immagine. - La connessione tramite cavo HDMI/DVI può essere effettuata solo utilizzando il terminale HDMI IN 2. ➣ Utilizzare il cavo DVI-HDMI o una prolunga DVI-HDMI per il collegamento e il terminale “R - AUDIO – L” su DVI per l’uscita audio. ➣ Modalità supportate per HDMI/DVI e Component HDMI/DVI 50Hz HDMI/DVI 60Hz Component
4 Collegamento a un’antenna aerea o a una rete televisiva via cavo Per visualizzare correttamente i canali televisivi, è necessario che l’apparecchio televisivo riceva il segnale da una delle seguenti fonti: - Un’antenna esterna / Una rete televisiva via cavo / Una rete satellitare. 6 Collegamenti di dispositivi A/V esterni - Collegare il cavo RCA o S-VIDEO a un dispositivo A/V esterno appropriato quale un videoregistratore, un DVD o una videocamera. - Collegare i cavi audio RCA a “R - AUDIO - L” sul retro dell’apparecchiatura e gli altri terminali ai corrispondenti connettori di uscita audio sul dispositivo A/V. - La cuffia può essere collegata all’uscita predefinita (5) sul retro dell’apparecchio. Quando la cuffia è collegata, gli altoparlanti incorporati sono disattivati. 7 Collegamento PC - Collegare il cavo D- Sub (opzionale) a “PC (PC IN)” sul retro dell’apparecchiatura e alla scheda video del computer. - Collegare il cavo audio stereo (opzionale) a “AUDIO (PC IN)” sul retro dell’apparecchiatura e all’uscita “Audio Out” della scheda audio del computer.
BN68-01177B-Ita-0306.indd 5
8 SERVICE - Collegamento di servizio per tecnici dell’assistenza qualificati. 9 Collegamento dei componenti (DTV/DVD) - Collegare i cavi video component (opzionali) al connettore del componente (“PR”, “PB”, “Y”) sul retro dell’apparecchiatura e ai corrispondenti connettori di uscita video del DTV o DVD. - Se si desidera collegare il Set-Top Box e il DTV (o DVD), effettuare il collegamento tra i due dispositivi, quindi collegare il DTV (o DVD) al rispettivo connettore (“PR”, “PB”, “Y”) sull’apparecchiatura. - I connettori PR, PB e Y dei componenti (DTV o DVD) sono talvolta etichettati con Y, B-Y e R-Y o Y, Cb e Cr. - Collegare i cavi audio RCA (opzionali) a “R - AUDIO - L” sul retro dell’apparecchiatura e ai corrispondenti connettori di uscita audio sul DTV o DVD. - Questo TV LCD visualizza la risoluzione dell’immagine ottimale in modalità 720p. - Questo TV LCD visualizza la risoluzione dell’immagine massima in modalità 1080i. 0 Blocco Kensington - Il blocco Kensington (opzionale) è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. - Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il prodotto. - La posizione del blocco Kensington può variare a seconda del modello.
BN68-01177B-Ita-0306.indd 6
2007-03-06 �� 9:28:35
Telecomando 1 Tasto di standby del televisore
a Controlla il cursore nel menu
2 Tasti numerici per selezionare direttamente i canali
b Consente di vedere le informazioni sull’emittente corrente
3 Selezione dei canali memorizzati con una/due cifre
4 Seleziona direttamente la modalità TV 5 Visualizza il Gestore canale. 6
Aumento del volume Diminuzione del volume
7 Disattivazione temporanea dell’audio 8 Visualizzazione menu e conferma modifica 9 Selezione della modalità audio 0 Ritorna al menu precedente. ! Selezione effetti immagine @ Regola la luminosità dello schermo per risparmiare energia. # Selezione degli effetti audio $ Selezione SRS TS XT % Selezione della sorgente disponibile ^ Canale precedente & Seleziona direttamente la modalità HDMI. * Spegnimento automatico ( P : Canale successivo P : Canale precedente ) Uscita dall’OSD
e Selezione della dimensione dell’immagine f PIP: On/Off PIP (Picture-In-Picture) SOURCE: Selezione della sorgente di ingresso POSITION: S elezione della posizione PIP P : Canale successivo P : Canale precedente Funzioni Teletext 4 Esce dallo schermo Teletext 8 Indice Teletext % Selezione modalità Teletext (LIST/FLOF) ^ Pagina secondaria Teletext ( P : Pagina successiva Teletext P : Pagina precedente Teletext ) Annulla Teletext b Mostra Teletext d Seleziona alternativamente le modalità Teletext, Double (Doppia) o Mix. 9!ce Selezione argomento Fastext f PIP: Mantieni Teletext f SOURCE: Memorizza Teletext f POSITION: Selezione formato Teletext
Questo speciale telecomando, progettato per aiutare chi ha problemi di vista, presenta punti in braille sui tasti di accensione, di selezione dei canali, di regolazione del volume.
BN68-01177B-Ita-0306.indd 7
Installazione delle batterie nel telecomando 1. Sollevare il coperchio sul retro del telecomando come mostrato in figura. 2. Installare le due batterie AAA. ➣ Fare corrispondere i poli “+” e “–” delle batterie con lo schema riportato all’interno del vano. 3. Riposizionare il coperchio. ➣ Se si prevede di non utilizzare il telecomando per un periodo di tempo prolungato, rimuovere le batterie e riporle in un luogo asciutto e fresco. Il telecomando può essere usato fino a una distanza di 7 metri dal televisore. (Considerando un uso tipico del televisore, le batterie durano circa un anno.)
Se il telecomando non funziona, effettuare il seguente controllo: 1. Il televisore è acceso? 2. I poli - e + delle batterie sono invertiti? 3. Le batterie sono esaurite? 4. Si è verificata una interruzione di corrente o il cavo di alimentazione è scollegato? 5. È presente una luce a fluorescenza speciale o un neon nelle vicinanze?
Accensione e spegnimento La spina di alimentazione è collegata al pannello posteriore del televisore. 1. Inserire la spina in una presa appropriata. ➣ L’indicatore di standby sul pannello anteriore del dispositivo si accende. 2. Premere il tasto sul pannello anteriore. ➣ Per accendere il televisore, è anche possibile premere il tasto POWER o TV del telecomando. ➣ All’accensione, l’ultimo canale che si stava guardando prima di spegnere il televisore verrà riselezionato automaticamente. 3. Premere i tasti numerici (0~9) o il tasto canale precedente/successivo ( / ) sul telecomando, oppure i tasti a destra del dispositivo. ➣ Quando si accende il televisore per la prima volta, viene chiesto di scegliere la lingua dei menu. 4. Per spegnere il televisore, premere nuovamente il tasto POWER .
Attivazione della modalità Standby del televisore La modalità Standby del televisore consente di ridurre il consumo di corrente. La modalità Standby è particolarmente utile quando si desidera disattivare temporaneamente il televisore, ad esempio durante i pasti. 1. Premere il tasto POWER del telecomando. ➣ Lo schermo si spegne e l’indicatore rosso di standby si accende sul pannello anteriore del dispositivo. 2. Per riaccendere il televisore, è sufficiente premere nuovamente POWER , i tasti numerici (0~9), il tasto TV o il tasto canale precedente/successivo ( / ). ➣ Non lasciare il televisore in modalità standby per periodi di tempo prolungati, ad esempio quando si è in vacanza. Si consiglia di scollegare l’apparecchio dal cavo di alimentazione e dall’antenna.
BN68-01177B-Ita-0306.indd 8
Plug & Play Se il televisore viene acceso per la prima volta, alcune Plug & Play impostazioni di base vengono visualizzate automaticamente e in sequenza. Sono disponibili le seguenti impostazioni. 1. Premere il tasto POWER del telecomando. Start Plug & Play. Viene visualizzato il messaggio “Start Plug & Play” con “OK” OK selezionato. 2. Selezionare la lingua desiderata premendo il tasto o . Premere il tasto ENTER per confermare la selezione. Enter Exit 3. Premere il tasto ◄ o ► per selezionare “Negozio” o “Casa”, quindi premere il tasto ENTER. ➣ Si consiglia di impostare la modalità TV o Casa per ottenere la migliore qualità d’immagine in un ambiente domestico. ➣ La modalità Negozio è da utilizzare solo nei punti vendita. ➣ Se l’unità è accidentalmente impostata sulla modalità Negozio e si desidera tornare alla modalità Casa, premere il tasto Volume e tenere premuto per cinque secondi il tasto MENU sul pannello laterale del televisore. 4. Viene visualizzato il messaggio “Controlla ingresso ant.” con “OK” già selezionato. Premere il tasto ENTER. ➣ Verificare che il cavo dell’antenna sia collegato correttamente. 5. Selezionare la nazione appropriata premendo il tasto o . Premere il tasto ENTER per confermare la selezione. 6. Viene visualizzato il menu “Memorizzazione automatica” con “Avvio” già selezionato. Premere il tasto ENTER. ➣ Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu “Imposta ora”. ➣ Premere il tasto ENTER in qualsiasi momento per interrompere il processo di memorizzazione. 7. Premere il tasto ENTER. Selezionare “Mese”, “Data”, “Anno”, “Ora” o “Minuto” premendo il tasto o . Impostare “Mese”, “Data”, “Anno”, “Ora” o “Minuto” premendo il tasto o . ➣ È anche possibile impostare l’ora e i minuti premendo i tasti numerici del telecomando. 8. Premere il tasto ENTER per confermare l’impostazione. Lingua: Selezionare la lingua. Nazione: Selezionare la nazione. Memorizzazione automatica: Ricerca automaticamente i canali memorizzati disponibili localmente. Imposta Ora: Imposta l’ora corrente dell’orologio del televisore.
BN68-01177B-Ita-0306.indd 9
2007-03-06 �� 9:28:36
Per reimpostare questa funzione... 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER. 2. Premere nuovamente il tasto ENTER per selezionare “Plug & Play”. 3. Viene visualizzato il messaggio “Avvio Plug & Play”.
TV Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Off Pagina blu : Off Melodia : Off PC Altro Sposta
- Memorizzazione automatica dei canali - Memorizzazione manuale dei canali
Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine
Memorizzazione automatica dei canali È possibile effettuare la scansione delle gamme di frequenza disponibili. La disponibilità dipende dalla nazione. I numeri di programma assegnati automaticamente potrebbero non corrispondere ai numeri di programma effettivi o desiderati. Tuttavia, è possibile ordinare manualmente i numeri ed eliminare i canali indesiderati. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER. 2. Premere il tasto ENTER per selezionare “Nazione”. 3. Selezionare la nazione appropriata premendo il tasto ▲ o ▼. Premere il tasto ENTER per confermare la selezione. 4. Premere il tasto ▲ o ▼ per selezionare “Memorizzazione automatica”, quindi premere il tasto ENTER. 5. Premere il tasto ENTER. ➣ Il televisore inizierà a memorizzare tutti i canali disponibili. ➣ Premere il tasto ENTER in qualsiasi momento per interrompere la memorizzazione e ritornare al menu “Canale”. 6. Dopo aver memorizzato tutti i canali disponibili, verrà visualizzato il menu “Ordina”.
BN68-01177B-Ita-0306.indd 10
Memorizzazione manuale dei canali È possibile memorizzare fino a 100 canali televisivi, compresi quelli ricevuti via cavo. Quando si memorizzano manualmente i canali, è possibile scegliere: Se memorizzare o meno ogni canale trovato. Il numero di programma di ogni canale memorizzato che si desidera identificare. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER. 2. Premere il tasto o per selezionare “Memorizzazione manuale”, quindi premere il tasto ENTER. 3. Premere il tasto ENTER per selezionare “Programma”. 4. Per assegnare un numero di programma a un canale, trovare il numero desiderato premendo or , quindi premere il tasto ENTER. ➣ È anche possibile impostare il numero di programma premendo i tasti numerici sul telecomando. 5. Premere il tasto o per selezionare “Sistema colore”, quindi premere il tasto ENTER. 6. Selezionare lo standard del colore richiesto premendo il tasto o , quindi premere il tasto ENTER. 7. Premere il tasto o per selezionare “Sistema audio”, quindi premere il tasto ENTER. 8. Selezionare lo standard audio richiesto premendo il tasto o , quindi premere il tasto ENTER. ➣ Se l’audio è anomalo o assente, riselezionare lo standard audio richiesto. 9. Se si conosce il numero del canale da memorizzare, premere il tasto o per selezionare “Canale”. Premere il tasto ENTER. Selezionare C (canale via etere) o S (canale via cavo) premendo il tasto o . Premere il tasto per selezionare il canale. Selezionare il numero richiesto premendo il tasto o , quindi premere il tasto ENTER. ➣ Modalità dei canali: P (Programma), C (Canale via etere), S (Canale via cavo) ➣ È anche possibile impostare il numero di canale premendo i tasti numerici sul telecomando. 10. Se non si conoscono i numeri di canale, premere il tasto o per selezionare “Ricerca”. Premere il tasto ENTER. Effettuare la ricerca premendo il tasto o , quindi premere il tasto ENTER. 11. Premere il tasto o per selezionare “Memorizza”. Premere il tasto ENTER per selezionare “OK”. 12. Ripetere i passaggi da 3 a 11 per ogni canale che si desidera memorizzare. Programma: Seleziona un numero di programma per il canale. Sistema colore: Imposta il sistema di supporto colore. Sistema audio: Imposta il sistema di supporto audio. Canale: Seleziona un canale. Ricerca: Ricerca la frequenza del canale. Memorizza: Salva le impostazioni.
BN68-01177B-Ita-0306.indd 11
Impostazione degli elenchi dei canali I canali possono essere impostati in base alle proprie preferenze. È possibile eliminare, aggiungere o bloccare facilmente il canale desiderato. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER. 2. Premere il tasto o per selezionare “Gestore canale”, quindi premere il tasto ENTER. 3. Premere nuovamente il tasto ENTER per selezionare “Elenco canali”. 4. Premere il tasto per selezionare “ ”. 5. Premere il tasto o per selezionare il canale indesiderato, quindi premere il tasto ENTER per eliminarlo. 6. Ripetere il passaggio 5 per ogni canale che si desidera selezionare o eliminare. 7. Al termine, premere il tasto EXIT. ➣ “ ” è attivo quando la funzione “Blocco canali” è impostata su “On”.
È possibile selezionare queste opzioni semplicemente premendo il tasto CH LIST sul telecomando.
Attivazione del Blocco canali Tramite questa funzione è possibile impedire agli utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti, annullando il video e azzerando l’audio. La funzione Blocco canali non può essere disattivata utilizzando i tasti sul pannello laterale. Questa operazione può essere eseguita solo attraverso il telecomando, perciò si consiglia di tenerlo fuori dalla portata dei bambini. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER. 2. Premere il tasto o per selezionare “Gestore canale”, quindi premere il tasto ENTER. 3. Premere nuovamente il tasto o per selezionare “Blocco canali”, quindi premere il tasto ENTER. 4. Premere nuovamente il tasto o per selezionare “On” o “Off”. Premere il tasto ENTER. 5. Premere il tasto o per selezionare “Elenco canali”, quindi premere ENTER per annullare. 6. Premere il tasto per selezionare “ ”. 7. Premere il tasto o per selezionare i canali da bloccare, quindi premere il tasto ENTER. 8. Ripetere questi passaggi per ogni canale da bloccare o sbloccare. 9. Al termine, premere il tasto EXIT. ➣ Selezionare“On” o “Off” nel menu “Blocco canali” per attivare o disattivare con facilità i canali selezionati su “ ”.
Gestore canaler Elenco canali Blocco canali : Off On
2007-03-06 �� 9:28:40
Ordinamento dei canali memorizzati È possibile scambiare i numeri di due canali, in modo da: Modifica l’ordine numerico assegnato automaticamente ai canali. Assegnare numeri facili da ricordare ai canali utilizzati più spesso. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER. 2. Premere il tasto o per selezionare “Ordina”, quindi premere il tasto ENTER. 3. Selezionare il numero del canale da modificare premendo più volte il tasto o . Premere il tasto ENTER. ➣ Il numero e il nome del canale selezionato viene spostato nella parte destra dello schermo. 4. Premere il tasto o per passare alla posizione desiderata, quindi premere il tasto ENTER. ➣ Il canale selezionato viene scambiato con il canale precedentemente assegnato a numero. 5. Ripetere i passaggi da 3 a 4 per ogni canale da ordinare. 6. Al termine, premere il tasto EXIT.
TV Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine
Assegnazione di nomi ai canali
Selezionare una lettera, numero Premere il tasto o o simbolo Passare alla lettera successiva
Tornare alla lettera precedente
Premere il tasto ENTER TV Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine
I nomi dei canali vengono assegnati automaticamente in base alle informazioni trasmesse. È possibile tuttavia assegnare nuovi nomi modificando quelli esistenti. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER. 2. Premere il tasto o per selezionare “Nome”, quindi premere il tasto ENTER. 3. Se necessario, selezionare il canale a cui assegnare un nuovo nome premendo il tasto o . Premere il tasto ENTER. ➣ Viene visualizzata la barra di selezione attorno alla casella del nome. 4. Per Operazione da eseguire
I caratteri disponibili sono : Lettere dell’alfabeto (A~Z) / Numeri (0~9) / Caratteri speciali ( -, spazio) 5. Ripetere i passaggi da 3 a 4 per ogni canale al quale si desidera assegnare un nuovo nome. 6. Al termine, premere il tasto EXIT.
BN68-01177B-Ita-0306.indd 13
2007-03-06 �� 9:28:42
Sintonia fine dei canali Utilizzare la sintonia fine per regolare manualmente un canale la cui ricezione non è ottimale. 1. Utilizzare i tasti numerici per selezionare direttamente il canale da sintonizzare. 2. Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Canale”, quindi premere il tasto ENTER. 3. Premere il tasto o per selezionare “Sintonia fine”, quindi premere il tasto ENTER. 4. Premere il tasto o per regolare la sintonia fine. Premere il tasto ENTER. 5. Al termine, premere il tasto EXIT. ➣ I canali sintonizzati e memorizzati sono evidenziati da un asterisco “*” alla destra del numero del canale nel relativo riquadro. Il numero del canale diventa rosso. ➣ Per reimpostare la sintonia, selezionare “Reset” premendo il pulsante ▲ o ▼, quindi premere ENTER.
TV Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine
Modifica dello standard dell’immagine È possibile selezionare il tipo di immagine che più corrisponde alle proprie esigenze. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ENTER per selezionare “Immagine”. 2. Premere di nuovo ENTER per selezionare “Modalità”. 3. Premere il tasto o per selezionare l’effetto desiderato. Premere il tasto ENTER. 4. Al termine, premere il tasto EXIT. Dinamica: Imposta l’immagine da visualizzare in alta definizione in un ambiente luminoso. Standard: Imposta l’immagine per una visualizzazione ottimale in condizioni di luce normali. Imposta l’immagine per una visualizzazione Film: confortevole in un ambiente buio.
La modalità Immagine deve essere regolata separatamente per ogni sorgente d’ingresso. Premendo il tasto “Reset” è possibile ripristinare le impostazioni di fabbrica per visualizzare l’immagine. (Consultare “Ripristino delle impostazioni predefinite dell’immagine” a pagina 19)
TV Immagine Modalità : Dinamica Contrasto 100 Luminosità 50 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Retroillum : 0 sAltro Sposta
Immagine Modalità : Dinamica Dinamica Contrasto Standard 100 Luminosità Film 50 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Retroillum : 0 sAltro Sposta
È inoltre possibile premere il tasto P.MODE sul telecomando per selezionare una delle impostazioni dell’immagine.
BN68-01177B-Ita-0306.indd 14
2007-03-06 �� 9:28:43
Regolazione dell’immagine personalizzata Il televisore dispone di varie impostazioni che consentono di controllare la qualità dell’immagine. 1. Per selezionare l’effetto desiderato, seguire le istruzioni da 1 a 3 fornite nella sezione “Modifica dello standard dell’immagine” a pagina 14. 2. Premere il tasto o per selezionare una voce. Premere il tasto ENTER. 3. Premere il tasto o per aumentare o diminuire il valore di una voce. Premere il tasto ENTER. 4. Al termine, premere il tasto EXIT.
TV Immagine Modalità : Dinamica Contrasto 100 Luminosità 50 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Retroillum : 0 sAltro Sposta
Contrasto: Regola l’effetto chiaro-scuro tra gli oggetti e lo sfondo. Luminosità: Regola la luminosità dell’intero schermo. Nitidezza: Regola i contorni degli oggetti rendendoli più nitidi o scuri. Colore: Regola i colori rendendoli più chiari o scuri. Tinta(solo NTSC): Regola i colori degli oggetti, rendendoli più rossi o verdi per offrire immagini più naturali.
Le regolazioni vengono memorizzate in base alla modalità Picture (Immagine) selezionata. In modalità PC, solo regolabili solo le opzioni “Contrasto”, “Luminosità”. La funzione “Tinta” è disponibile solo in modalità “HDMI” e “Comp.”.
Modifica del tono del colore È possibile selezionare il tono del colore ottimale per la propria vista. 1. Per selezionare l’effetto desiderato, seguire le istruzioni da 1 a 3 fornite nella sezione “Modifica dello standard dell’immagine” (pagina 14). 2. Premere il tasto o per selezionare “Toni colore”, quindi premere il tasto ENTER. 3. Premere il tasto o per selezionare il tono del colore desiderato. Premere il tasto ENTER. 4. Al termine, premere il tasto EXIT. Freddo2:Rende il colore più bluastro rispetto all’opzione “Freddo1”. Freddo1:Rende il bianco bluastro. Normale:Mantiene intatto il colore bianco. Caldo1: Rende il bianco rossastro. Caldo2: Rende il colore più rossastro rispetto all’opzione “Caldo1”.
TV Immagine Modalità : Dinamica Contrasto 100 Luminosità 50 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Retroillum : 0 sAltro Sposta
Immagine Modalità : Dinamica Contrasto 100 Luminosità 50 Nitidezza 75 Colore 55 Tinta V50 Freddo2R50 Freddo1 Toni colore : Freddo1 Retroillum : Normale Caldo1 sAltro Caldo2 Sposta
Le regolazioni vengono memorizzate in base alla modalità dell’immagine selezionata. Se la modalità dell’immagine è impostata su Dinamica o Standard, le opzioni Caldo1 e Caldo2 non sono disponibili.
BN68-01177B-Ita-0308.indd 15
2007-03-13 �� 3:14:09
Attivazione della retroilluminazione È possibile regolare la luminosità dello schermo modificando la retroilluminazione dell’LCD. (0~10) 1. Per selezionare l’effetto desiderato, seguire le istruzioni da 1 a 3 fornite nella sezione “Modifica dello standard dell’immagine” (pagina 14). 2. Premere il tasto o per selezionare “Retroilluminazione”, quindi premere il tasto ENTER. 3. Premere il tasto o per aumentare o diminuire il valore di una voce. Premere il tasto ENTER. 4. Al termine, premere il tasto EXIT.
TV Immagine Modalità : Dinamica Contrasto 100 Luminosità 50 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Retroillum : 0 sAltro Sposta
2007-03-06 �� 9:28:46
Configurazione delle impostazioni dettagliate dell’immagine È possibile selezionare il tono del colore ottimale per la propria vista. 1. Premere il tasto MENU per visualizzare il menu. 2. Premere il tasto ENTER per selezionare “Immagine”. 3. Premere ▲ o ▼ per selezionare “Impostazioni dettaglio”, quindi premere il tasto ENTER. 4. Selezionare l’opzione desiderata premendo il tasto o , quindi premere il tasto ENTER. Le opzioni disponibili sono: Regolazione del nero, Contrasto Dinamico, Gamma, Bilan bianco, Controllo colore, Miglioramento dell’immagine sui bordi, Spazio colore. 5. Una volta terminata l’impostazione, premere il tasto ENTER. 6. Al termine, premere il tasto EXIT. ➣ In modalità Film o Standard, l’opzione Impostazioni dettaglio può essere selezionata. ➣ Se la funzione DNIe è impostata su Off, l’opzione Impostazioni dettaglio non può essere selezionata se la Modalità dell’immagine è impostata su Standard.
Immagine rAltro Impostazioni dettaglio : Formato : Automatico Mod schermo : 16 : 9 Digital NR : Off Active Colour : Off DNIe : Off Reset : OK Sposta
Impostazioni dettaglio Regolazione del nero: Off Contrasto Dinamico: Off Gamma Spazio colore : Automatico Bilan bianco Controllo colore Migliora imm bordi : Off
Regolazione del nero: Off/Bassa/Media/Alto Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profondità. Contrasto Dinamico: Off/Bassa/Media/Alto Consente regolare in modo ottimale il livello di contrasto il contrasto dello schermo. Gamma: -3 ~3 Consente di regolare la luminosità media delle immagini. Premere il tasto ◄ o ► fino a raggiungere l’impostazione ottimale. Spazio colore: Automatico/Wide È possibile impostare lo spazio di riproduzione del colore del segnale di ingresso su Automatico o Wide. Bilan bianco: R Offset/G Offset/B Offset/R Gain/G Gain/B Gain/Reset Consente di regolare la temperatura del colore per ottenere immagini più naturali. R Offset/G Offset/B Offset/R Gain/G Gain/B Gain: Una volta modificato il valore, lo schermo viene aggiornato automaticamente. Selezionare l’opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER. Premere il tasto ◄ o ► fino a raggiungere l’impostazione ottimale. Reset: Consente di ripristinare i valori predefiniti di bilanciamento del bianco. Controllo colore: Rosa/Verde/Blu/Bianco/Reset Queste impostazioni possono essere regolate in base alle proprie preferenze personali. Rosa/Verde/Blu/Bianco: Una volta modificato il valore, lo schermo viene automaticamente aggiornato. Selezionare l’opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER. Premere il tasto ◄ o ► fino a raggiungere l’impostazione ottimale. ➣ Reset: Vengono ripristinate le regolazioni predefinite del colore. Migliora imm bordi: Off/On Consente di mettere in risalto i bordi degli oggetti.
BN68-01177B-Ita-0306.indd 17
Modifica delle dimensioni dell’immagine È possibile impostare le dimensioni dell’immagine che più si adattano alle proprie esigenze. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ENTER per selezionare “Immagine”. 2. Premere il tasto o per selezionare “Formato”, quindi premere il tasto ENTER. 3. Selezionare l’opzione desiderata premendo il tasto o . Premere il tasto ENTER. 4. Al termine, premere il tasto EXIT. Automatico: Regola automaticamente la dimensione dell’immagine su un rapporto larghezza/ altezza “16:9”. 16 :9: Regola la dimensione dell’immagine a 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiche. Wide Zoom: Aumenta le dimensioni dell’immagine a più di 4:3. Zoom: Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo. 4:3: Questa è l’impostazione predefinita per un filmato video o una trasmissione normale. Solo Con segnali di ingresso da 720p, 1080i, scansione: visualizza le immagini così come sono, senza tagli.
Immagine rAltro Impostazioni dettaglio : Formato : Automatico Mod schermo : 16 : 9 Digital NR : Off Active Colour : Off DNIe : Off Reset : OK Sposta
È possibile selezionare queste opzioni semplicemente premendo il tasto P.SIZE del telecomando.
La funzione “Automatico” è disponibile solo in modalità “TV”, “Ext1”, “Ext2”, “AV” e “S-Video”. In modalità PC, è possibile regolare solo i formati “16:9” e “4:3”. Zoom: Selezionare premendo i tasti ◄ o ►. Per spostare l’immagine in alto o in basso, utilizzare il tasto ▲ o ▼. Dopo avere selezionato , premere il tasto ▲ o ▼ per aumentare o ridurre il formato dell’immagine in direzione verticale. Wide Zoom: Spostare lo schermo verso l’alto e verso il basso utilizzando il tasto ▲ o ▼ dopo avere selezionato tramite il tasto ► o ENTER.
BN68-01177B-Ita-0308.indd 18
2007-03-12 �� 11:48:59
Fermo immagine corrente Premere il tasto STILL per fermare un’immagine in movimento. Premere nuovamente il tasto per annullare il comando.
Selezione della modalità schermo Quando si imposta il formato dell’immagine su Automatico su un televisore con formato 16:9, è possibile determinare le dimensioni dell’immagine da visualizzare nel formato 4:3 WSS (Wide Screen Service). Ogni nazione europea richiede un formato dell’immagine diverso e questa funzione deve essere quindi selezionata dall’utente. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ENTER per selezionare “Immagine”. 2. Premere il tasto o per selezionare “Mod schermo”, quindi premere il tasto ENTER. 3. Selezionare l’opzione desiderata premendo il tasto o . Premere il tasto ENTER. Le opzioni disponibili sono: 16:9, Wide Zoom, Zoom, 4:3 16:9: Imposta l’immagine in modalità 16:9. Wide Zoom: Aumenta le dimensioni dell’immagine a più di 4:3. Zoom: Ingrandisce verticalmente la dimensione dell’immagine sullo schermo. 4:3: Imposta la visualizzazione nella modalità normale 4:3. 4. Al termine, premere il tasto EXIT. ➣ In modalità Automatico, l’opzione Formato immagine è disponibile. ➣ Questa funzione non è disponibile in modalità PC, Component o HDMI.
Immagine rAltro Impostazioni dettaglio : Formato : Automatico Mod schermo : 16 : 9 Digital NR : Off Active Colour : Off DNIe : Off Reset : OK Sposta
Ripristino delle impostazioni predefinite dell’immagine È possibile ripristinare le impostazioni di visualizzazione dell’immagine preimpostate in fabbrica. 1. Per selezionare l’effetto dell’immagine desiderato, seguire le istruzioni da 1 a 3 fornite nella sezione “Modifica dello standard dell’immagine” (pagina 14). 2. Premere il tasto o per selezionare “Reset”, quindi premere il tasto ENTER. 3. Premere il tasto ▲ o ▼ per selezionare “OK” o “Annulla”. Premere il tasto ENTER. 4. Al termine, premere il tasto EXIT. ➣ La funzione “Reset” verrà impostata per ogni modalità immagine.
Immagine rAltro Impostazioni dettaglio Formato : Automatico Mod schermo : 16 : 9 Digital NR : Off Active Colour : Off DNIe : Off Reset : OK Sposta
2007-03-08 �� 3:06:19
Digital NR / Active Colour / DNIe Se il segnale ricevuto dal televisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l’effetto “ghosting” sullo schermo. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ENTER per selezionare “Immagine”. 2. Selezionare l’opzione desiderata premendo il tasto o , quindi premere il tasto ENTER. Le opzioni disponibili sono: Digital NR, Active Colour, DNIe. 3. Una volta terminata l’impostazione, premere il tasto ENTER. 4. Al termine, premere il tasto EXIT.
Immagine rAltro Impostazioni dettaglio : Formato : Automatico Mod schermo : 16 : 9 Digital NR : Off Active Colour : Off DNIe : Off Reset : OK Sposta
Digital NR: Off/Bassa/Media/Alto/Automatico Se il segnale ricevuto dal televisore è debole, è possibile attivare questa funzione per ridurre i disturbi statici e l’effetto “ghosting” sullo schermo. ➣ Questa funzione non è disponibile in modalità PC. Active Colour: Off/On Attivando questa opzione, i colori del cielo e dell’erba appariranno più chiari e vividi sullo schermo. ➣ Questa funzione non è disponibile in modalità PC. ➣ Questa funzione non è disponibile in modalità Film e Standard. DNIe: Off/Demo/On Questo apparecchio televisivo include la funzione DNIe per offrire un’alta qualità visiva. Attivando questa opzione, è possibile visualizzare l’immagine con la funzione DNIe attivata. Se si imposta la funzione DNIe su Demo, è possibile visualizzare a scopo dimostrativo una immagine migliorata attraverso la funzione DNIe e una immagine normale. Utilizzando questa funzione, è possibile rendersi conto della differenza di qualità visiva. ➣ DNIeTM (motore Digital Natural Image) Questa funzione consente di visualizzare immagini più dettagliate con riduzione dei disturbi 3D, miglioramento dei dettagli, del contrasto e del bianco. Il nuovo algoritmo di compensazione dell’immagine permette di ottenere immagini più brillanti, chiare e dettagliate. La tecnologia DNIeTM si adatta a ogni tipo di segnale. ➣ Questa funzione non è disponibile in modalità PC. ➣ Questa funzione non è disponibile in modalità Film.
BN68-01177B-Ita-0306.indd 20
2007-03-06 �� 9:28:50
Visualizzazione in modalità PIP (Picture in Picture) Mode : Custom Questa funzione consente di visualizzare un’immagine Impostazione TV Equalizer Altro secondaria all’interno dell’immagine principale del programma SRS TSXT : Off PC con sistema Home theater :: Off Auto Volume Off o della sorgente video impostata. In questo modo, è possibile Risp. energia :: Off Internal Mute Off visualizzare l’immagine di un programma o di una sorgente Livello di nero HDMI :Bassa Reset PIP video esterna mentre si guarda l’immagine principale. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Impostazione”, quindi Move Enter Return premere il tasto ENTER. Sposta Conferma Ritorno 2. Premere il tasto o per selezionare “PIP”, quindi premere il Mode :PIP Custom TV Equalizer tasto ENTER. PIP :: On SRS TSXT Off Sorgente : TV 3. Premere di nuovo il tasto ENTER. Auto Volume :: Off Formato Internal Mute : Off Posizione : Premere il tasto o per selezionare “On”, quindi premere il Reset Programma : P 1 tasto ENTER. ➣ Se la funzione PIP è attiva, l’immagine principale viene visualizzata nel formato “16:9”. Move Enter Return 4. Premere il tasto o per selezionare “Sorgente”, quindi Sposta Conferma Ritorno premere ENTER. Selezionare la sorgente dell’immagine secondaria premendo il tasto o , quindi premere ENTER. ➣ L’immagine secondaria può provenire da diverse sorgenti ed essere scelta in base a ciò per cui è impostata l’immagine principale. Pulse repetidamente el botón 5. Premere il tasto o per selezionare il “Formato” PIP del mando a distancia para dell’immagine secondaria, quindi premere il tasto ENTER. activar o desactivar “PIP”. Selezionare un formato premendo il tasto o , quindi premere il tasto ENTER. ➣ Se l’immagine principale è in modalità “PC” e “Comp.” , l’opzione “Formato” non è disponibile. 6. Premere il tasto o per selezionare “Posizione”, quindi premere ENTER. Selezionare la posizione dell’immagine secondaria premendo il tasto o , quindi premere il tasto ENTER. 7. Premere il tasto o per selezionare “Programma”, quindi premere ENTER. Per selezionare il canale da visualizzare come immagine secondaria, premere il tasto o . Premere il tasto ENTER. ➣ La funzione “Programma” può essere attivata quando l’immagine secondaria è impostata su TV. 8. Al termine, premere il tasto EXIT. ➣ L’immagine nella finestra PIP può diventare lievemente innaturale quando si usa lo schermo principale per visualizzare un videogioco o il karaoke.
Sorgente: Formato: Posizione: Programma:
Consente di selezionare la sorgente dell’immagine secondaria. Consente di selezionare la dimensione dell’immagine secondaria. Consente di spostare l’immagine secondaria. Consente di modificare l’immagine secondaria.
Impostazioni della funzione PIP O : PIP è attivata, X: PIP è disattivata TV Secondario analogico Principale
Livello di nero HDMI Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profondità. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER. 2. Premere il tasto o per selezionare “Livello di nero HDMI”, quindi premere il tasto ENTER. 3. Premere il tasto o per selezionare “Normale” o “Bassa”, quindi premere il tasto ENTER. 4. Al termine, premere il tasto EXIT. ➣ Questa funzione si attiva solo quando l’ingresso esterno è collegato a HDMI (segnali RGB).
Normale: Lo schermo diventa più luminoso. Lo schermo diventa più scuro. Bassa:
Modifica dello standard audio È possibile selezionare il tipo di effetto audio da utilizzare mentre si guarda una trasmissione. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Suono”, quindi premere il tasto ENTER. 2. Premere il tasto ENTER per selezionare “Modalità”. 3. Selezionare l’effetto audio desiderato premendo il tasto o , quindi premere il tasto ENTER. 4. Al termine, premere il tasto EXIT. Seleziona la modalità audio normale. Enfatizza la musica rispetto alla voce. Offre un’esperienza audio completa e intensa adatta alla visualizzazione di film. Enfatizza la voce rispetto ad altri suoni. Dialoghi: Personalizzata: Consente di personalizzare le impostazioni audio. Per maggiori informazioni, consultare “Regolazione delle impostazioni audio”. Standard: Musica: Film:
TV Suono Modalità : Personalizzata Equalizzatore TS XT SRS : Off Volume auto : Off Mute interno : Off Selezione audio : Principale Reset Sposta
Suono Modalità : Personalizzata Standard Equalizzatore Musica Film TS XT SRS : Off Dialoghi Volume auto : Off Personalizzata Mute interno : Off Selezione audio : Principale Reset
2007-03-08 �� 5:18:16
Regolazione delle impostazioni audio Le impostazioni audio possono essere regolate in base alle proprie preferenze personali. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Suono”, quindi premere il tasto ENTER. 2. Premere il tasto o per selezionare “Equalizzatore”, quindi premere ENTER. 3. Premere il tasto o per selezionare una voce. Premere il tasto ENTER. 4. Premere il tasto o fino a raggiungere l’impostazione desiderata. Premere il tasto ENTER. 5. Al termine, premere il tasto EXIT. ➣ Se si modificano queste impostazioni, si attiva automaticamente la modalità audio “Personalizzata”.
TV Suono Modalità : Personalizzata Equalizzatore TS XT SRS : Off Volume auto : Off Mute interno : Off Selezione audio : Principale Reset Sposta
Impostazione di TruSurround XT (TS XT SRS) TruSurround XT è una tecnologia SRS brevettata che risolve il problema della riproduzione di contenuti multicanale 5,1 su due altoparlanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso un sistema di riproduzione a due altoparlanti, inclusi gli altoparlanti interni del televisore. È pienamente compatibile con tutti i formati multicanale. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Suono”, quindi premere il tasto ENTER. 2. Premere il tasto o per selezionare “TS XT SRS”, quindi premere ENTER. 3. Premere il tasto o per selezionare “On” o “Off”. Premere il tasto ENTER. 4. Al termine, premere il tasto EXIT. TruSurround XT, SRS e il simbolo sono marchi di SRS Labs, Inc. La tecnologia TruSurround XT è incorporata in base ai termini della licenza di SRS Labs, Inc.
TV Suono Modalità : Personalizzata Equalizzatore TS XT SRS : Off Volume auto : Off Mute interno : Off Selezione audio : Principale Reset Sposta
Suono Modalità : Personalizzata Equalizzatore TS XT SRS : Off Off On Volume auto : Off Mute interno : Off Selezione audio : Principale Reset Sposta
È possibile selezionare queste opzioni semplicemente premendo il tasto SRS sul telecomando.
BN68-01177B-Ita-0306.indd 23
2007-03-06 �� 9:28:55
Collegamento delle cuffie È possibile collegare le cuffie al televisore se si desidera guardare un programma televisivo senza disturbare le altre persone presenti nella stanza. ➣ Quando si inserisce il jack della cuffia nella porta corrispondente, nel menu Suono sono disponibili solo le opzioni “TS XT SRS” e “Volume auto”. ➣ L’uso prolungato delle cuffie ad alto volume può causare danni all’udito. ➣ Quando si collega la cuffia al sistema, gli altoparlanti vengono disattivati. ➣ Il volume delle cuffie e quello del televisore si regolano in modo diverso.
Selezione della modalità audio È possibile selezionare le modalità audio semplicemente premendo il tasto “DUAL”. Quando si preme il tasto, la modalità audio corrente appare sullo schermo. Tipo di audio
DUAL 1 Cambio automatico
È possibile selezionare queste opzioni semplicemente premendo il tasto DUAL sul telecomando.
Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono.
Regolazione automatica del volume Le condizioni del segnale variano a seconda dell’emittente, ma non è pratico regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell’uscita audio quando il segnale di modulazione è alto oppure aumentando il livello dell’uscita audio quando il segnale di modulazione è basso. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Suono”, quindi premere il tasto ENTER. 2. Premere il tasto o per selezionare “Volume auto”, quindi premere il tasto ENTER. 3. Premere il tasto o per selezionare “On” o “Off”. Premere il tasto ENTER. 4. Al termine, premere il tasto EXIT.
TV Suono Modalità : Personalizzata Equalizzatore TS XT SRS : Off Volume auto : Off Mute interno : Off Selezione audio : Principale Reset Sposta
Suono Modalità : Personalizzata Equalizzatore TS XT SRS : Off Volume auto : Off Off On Mute interno : Off Selezione audio : Principale Reset Sposta
2007-03-07 �� 9:40:59
Selezione di Mute interno Se si desidera ascoltare l’audio da altoparlanti separati, annullare l’amplificatore interno. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Suono”, quindi premere il tasto ENTER. 2. Premere il tasto o per selezionare “Mute interno”, quindi premere ENTER. 3. Premere il tasto o per selezionare “On” o “Off”. Premere il tasto ENTER. 4. Al termine, premere il tasto EXIT. ➣ Se “Mute interno” è impostato su “On”, non è possibile regolare i comandi del menu Suono, all’infuori di “Selezione audio” (in modalità PIP).
TV Suono Modalità : Personalizzata Equalizzatore TS XT SRS : Off Volume auto : Off Mute interno : Off Selezione audio : Principale Reset Sposta
Suono Modalità : Personalizzata Equalizzatore TS XT SRS : Off Volume auto : Off Off Mute interno : Off On Selezione audio : Principale Reset Sposta
Attivazione dell’audio dell’immagine secondaria Durante l’uso della funzione PIP, è possibile ascoltare l’audio dell’immagine secondaria. . Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Suono”, quindi premere ENTER. . Premere il tasto ▲ o ▼ per selezionare “Selezione audio”, quindi premere ENTER. 3. Premere il tasto ▲ o ▼ per selezionare “Secondario”. Premere il tasto ENTER . . Al termine, premere il tasto EXIT. Consente di ascoltare l’audio dell’immagine principale. Secondario: Consente di ascoltare l’audio dell’immagine secondaria. Principale:
È possibile selezionare questa opzione quando la PIP o On. (pagina 21).
TV Suono Modalità : Personalizzata Equalizzatore TS XT SRS : Off Volume auto : Off Mute interno : Off Selezione audio : Principale Reset Sposta
Suono Modalità : Personalizzata Equalizzatore TS XT SRS : Off Volume auto : Off Mute interno : Off Selezione audio : Principale Principale Reset Secondario
2007-03-06 �� 9:28:59
Ripristino delle impostazioni audio predefinite Se la modalità Gioco è On, la funzione di reimpostazione TV Suono dell’audio è attiva. Selezionando la funzione Reset dopo aver Modalità : Personalizzata effettuato l’impostazione, l’equalizzatore viene reimpostato ai Equalizzatore TS XT SRS : Off valori di fabbrica. Volume auto : Off Mute interno : Off 1. Premere il tasto MENU per visualizzare il menu. Selezione audio : Principale Premere il tasto o per selezionare “Suono”, quindi premere Reset il tasto ENTER. 2. Premere il tasto o per selezionare “Reset”, quindi premere Sposta Regola Ritorno il tasto ENTER. 3. Al termine, premere il tasto EXIT. ➣ È possibile selezionare questa opzione quando la modalità Gioco è attiva.
Impostazione e visualizzazione dell’ora corrente È possibile impostare l’orologio del televisore per visualizzare l’ora corrente quando si preme il tasto INFO. È necessario impostare l’ora anche per utilizzare il timer di accensione o spegnimento automatico. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER. 2. Premere il tasto o per selezionare “Ora”, quindi premere ENTER. 3. Premere il tasto ENTER per selezionare “Imposta Ora”. 4. Per Premere Passare a “Mese”, “Data”, “Anno”, “Ora” o “Minuto”
Impostare “Mese”, “Data”, “Anno”, “Ora” o “Minuto”
Premere il tasto ENTER.
TV Mode : Custom Impostazione Equalizer Plug & Play SRS TSXT Off Lingua ::Italiano Auto Volume : Off Ora Internal Off ModalitàMute gioco ::Off Reset Pagina blu : Off Melodia : Off PC sAltro Move Enter Return Sposta
5. Al termine, premere il tasto EXIT. Se si scollega il cavo di alimentazione, sarà necessario impostare nuovamente l’orologio. È anche possibile impostare l’anno, il mese, la data, l’ora e i minuti premendo i tasti numerici del telecomando.
2007-03-06 �� 9:29:00
Impostazione del timer di spegnimento È possibile selezionare un intervallo di tempo compreso tra 30 e 180 minuti per impostare il passaggio automatico del televisore in modalità standby. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER. 2. Premere il tasto o per selezionare “Ora”, quindi premere ENTER. 3. Premere il tasto o per selezionare “Timer stand-by”, quindi premere ENTER. 4. Premere ripetutamente il tasto o fino a quando appare l’impostazione desiderata (Off, 30, 60, 90, 120, 150, 180). Premere il tasto ENTER. 5. Al termine, premere il tasto EXIT. ➣ Quando il timer raggiunge lo 0 il televisore passa automaticamente in modalità Standby.
TV Mode : Custom Impostazione Equalizer Plug & Play SRS TSXT Off Lingua ::Italiano Auto Volume : Off Ora Internal Off ModalitàMute gioco ::Off Reset Pagina blu : Off Melodia : Off PC Altro Move Sposta
Accensione e spegnimento automatico del televisore 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER. 2. Premere il tasto o per selezionare “Ora”, quindi premere ENTER. 3. Premere il tasto o per selezionare “Timer 1”, “Timer 2”, “Timer 3”, quindi premere ENTER. 4. Premere il tasto o per impostare l’opzione “Ora”, quindi premere il tasto per passare all’opzione successiva. Impostare le altre voci utilizzando lo stesso metodo. Attivazione o disattivazione Ripetizione Volume Programma
Selezionare Una volta, Ogni giorno, Lun-Ven, Lun-Sab, Sab- Dom Impostare un valore compreso tra 0 e 100. Impostare un valore compreso tra Programma.
Premere il tasto o Premere il tasto o Premere il tasto o Premere il tasto o
TV Mode : Custom Impostazione Equalizer PlugTSXT & Play SRS : Off Lingua : Italiano Auto Volume : Off Ora Internal Off ModalitàMute gioco :: Off Reset Pagina blu : Off Melodia : Off PC Altro Move Sposta
Timer 1 Orario TV on 5 00 : 00 6 Orario TV off 00 : 00
Disattivato Disattivato
Ripetizione Una volta Programma Volume 10 01 Sposta
Al termine, premere il tasto RETURN. - L’ora corrente appare ogni volta che si preme il tasto INFO. - È possibile impostare l’ora, i minuti e il canale anche premendo i tasti numerici del telecomando. 5. Al termine, premere il tasto EXIT.
BN68-01177B-Ita-0306.indd 27
Scelta della lingua Quando si utilizza il televisore per la prima volta, è necessario selezionare la lingua dei menu e degli indicatori. 1. Premere il tasto MENU per visualizzare il menu a video. Premere il tasto o per selezionare “Impostazione”, quindi premere ENTER. 2. Premere il tasto o per selezionare “Lingua”, quindi premere ENTER. 3. Selezionare la lingua desiderata premendo ripetutamente il tasto o . Premere il tasto ENTER. ➣ È possibile scegliere fra 21 lingue diverse. 4. Al termine, premere il tasto EXIT.
TV Mode : Custom Impostazione Equalizer Plug TSXT & Play SRS : Off Lingua :Italiano Auto Volume : Off Ora Internal Off ModalitàMute gioco ::Off Reset Pagina blu : Off Melodia : Off PC sAltro Move Enter Return Sposta
Uso della modalità Gioco
Quando ci si collega a una console di gioco come PlayStationTM Mode : Custom Impostazione TV Equalizer o XboxTM, è possibile divertirsi con giochi ancora più realistici PlugTSXT & Play SRS : Off Lingua : Italiano utilizzando il menu Giochi. Auto Volume : Off Ora Internal Mute : Off Modalità gioco : Off 1. Premere il tasto MENU per visualizzare il menu. Reset Pagina blu : Off Premere il tasto o per selezionare “Impostazione”, quindi Melodia : Off PC premere il tasto ENTER. Altro 2. Premere il tasto o per selezionare “Modalità gioco”, quindi Move Enter Return premere il tasto ENTER. Sposta Regola Ritorno 3. Premere il tasto o per selezionare “On” o “Off”. Premere il Mode : Custom Impostazione TV Equalizer tasto ENTER. PlugTSXT & Play SRS : Off Lingua : Italiano 4. Al termine, premere il tasto EXIT. Auto Volume : Off Ora Internal Mute : Off Off Modalità gioco : Off ➣ Per scollegare la console di gioco e collegare un altro Reset Pagina blu : Off On dispositivo esterno, annullare la modalità gioco nel menu Melodia : Off PC impostazione. Altro ➣ Se si visualizza il menu TV in modalità Gioco, lo schermo Move Enter Return sfarfalla leggermente. Sposta Regola Ritorno ➣ La modalità Gioco non è disponibile in modalità TV. ➣ Se la modalità Gioco è attiva: Le modalità Immagine e Audio vengono impostate automaticamente su Personalizzata e non possono essere modificate. La modalità Audio nel menu Suono viene disattivata. Regolare l’audio mediante l’equalizzatore. La funzione di reimpostazione dell’audio viene attivata. Selezionando la funzione Reset dopo aver effettuato l’impostazione, l’equalizzatore viene reimpostato ai valori di fabbrica.
BN68-01177B-Ita-0306.indd 28
Impostazione della modalità Pagina blu / Selezione della melodia Pagina blu: Se il segnale non viene ricevuto o è molto debole, una schermata blu sostituisce automaticamente lo sfondo dell’immagine disturbata. Se si desidera continuare a visualizzare l’immagine di qualità scadente, è necessario impostare la modalità “Pagina blu” su “Off”. Melodia: È possibile impostare una melodia da riprodurre quando si accende o si spegne il televisore. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER. 2. Premere il tasto o per selezionare “Pagina blu” o “Melodia”. Premere il tasto ENTER. 3. Premere il tasto o per selezionare “On” o “Off”. Premere il tasto ENTER.
4. Al termine, premere il tasto EXIT.
Mode : Custom Impostazione Equalizer Plug & Play SRS TSXT : Off Lingua : Italiano Auto Volume : Off Ora Internal Off ModalitàMute gioco :: Off Reset Off Pagina blu : Off On Melodia : Off PC Altro
Impostazione di PC con sistema Home theater È possibile migliorare la qualità delle immagini configurando le impostazioni dello schermo in modalità PC. Se si attiva la funzione PC Home Theater, è possibile configurare le opzioni Impostazioni dettaglio come in modalità PC (quando la modalità dell’immagine è impostata su Standard o Film). 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER. 2. Premere il tasto o per selezionare “PC con sistema Home theater”. Premere il tasto ENTER. 3. Premere il tasto o per selezionare “On” o “Off”. Premere il tasto ENTER. 4. Al termine, premere il tasto EXIT. ➣ Questa funzione è disponibile solo in modalità PC.
Impostazione Altro PC con sistema Home theater : Off Off Bassa Risp. energia : Off Livello di nero HDMI :Bassa
Utilizzo della funzione Risp. energia Questa funzione regola la luminosità del televisore in modo da ridurre il consumo di energia. Quando si guarda il televisore di notte, impostare la modalità “Risp. energia” su “Alto” in modo da ridurre l’affaticamento degli occhi e il consumo di corrente. 1. Premere il tasto MENU per visualizzare il menu a video. Premere il tasto o per selezionare “Impostazione”, quindi premere il tasto ENTER. 2. Premere il tasto o per selezionare “Risp. energia”, quindi premere ENTER. 3. Selezionare l’opzione desiderata (Off, Bassa, Media, Alto, Automatico) premendo il tasto o . Premere il tasto ENTER. 4. Al termine, premere il tasto EXIT.
Impostazione Altro PC con sistema Home theater : Off Risp. energia : Off Off Bassa Livello di nero HDMI :Bassa Media PIP Alto Automatico
Selezione della sorgente È possibile selezionare una delle sorgenti esterne collegate al jack di ingresso del televisore. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Inserisci”, quindi premere il tasto ENTER. 2. Premere il tasto ENTER per selezionare “Elenco sorgenti”. ➣ Se all’apparecchiatura non sono collegati dispositivi esterni, nell’elenco sorgenti sono attivate solo le opzioni “TV”, “Est.1”, “Est.2”. “AV”, “S-Video”, “Comp.”, “PC”, “HDMI1”, “HDMI2” si attivano solo collegando all’apparecchiatura i relativi dispositivi. 3. Selezionare il dispositivo desiderato premendo il tasto o . Premere il tasto ENTER.
Premere il tasto SOURCE sul telecomando per scorrere tutte le sorgenti disponibili. La modalità TV può essere selezionata premendo il tasto TV, i tasti numerici (0~9), e il tasto P / sul telecomando. Tuttavia non può essere selezionata con il tasto SOURCE.
Modifica dei nomi delle sorgenti di ingresso Assegnare un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sorgente di ingresso. 1. Premere il tasto MENU per visualizzare il menu. Premere ENTER per selezionare “Inserisci”. 2. Premere il tasto o per selezionare “Modifica Nome”, quindi premere il tasto ENTER. 3. Premere il tasto o per selezionare il dispositivo da modificare. Premere il tasto ENTER. 4. Premere il tasto o per selezionare il dispositivo desiderato. Premere il tasto ENTER. 5. Al termine, premere il tasto EXIT.
TV Mode : Custom Inserisci Equalizer Elenco sorgenti :: Off TV SRS TSXT Modifica Nome Auto Volume : Off Internal Mute : Off Reset
2007-03-06 �� 9:29:10
Decoder Teletext La maggior parte dei canali impostati supportano “teletext”, pagine scritte che offrono informazioni riguardo a: Orari dei programmi televisivi. Notiziari e previsioni del tempo. Risultati sportivi. Sottotitoli per non udenti. Le pagine teletext sono organizzate in base a sei categorie: Parte
A B C D E F Contenuto Numero della pagina selezionata. Identità della stazione emittente. Numero della pagina corrente o stato della ricerca. Data e ora Testo. Informazioni sullo stato.
Visualizzazione delle informazioni Teletext È possibile visualizzare le informazioni teletext in qualsiasi momento, purché la ricezione del segnale sia buona. In caso contrario: Le informazioni potrebbero non apparire. Alcune pagine potrebbero non essere visualizzate. Per attivare la modalità Teletext e visualizzare il contenuto delle pagine: 1. Selezionare il canale che fornisce il servizio Teletext utilizzando il tasto P ( ) o P ( ). 2. Premere il tasto TTX/MIX ( ) per attivare la modalità Teletext. ➣ Viene visualizzata la pagina dell’indice. L’indice può essere visualizzato in qualsiasi momento premendo il tasto MENU ( ). 3. Premere nuovamente il tasto TTX/MIX ( ). ➣ La trasmissione corrente verrà visualizzata con le opzioni “Teletext”, “Double” e “Mix” in ordine di apparizione sullo schermo. 4. Premere il tasto TV per uscire dalla schermata del testo. ➣ Se durante la visualizzazione del testo compaiono caratteri spezzati, verificare che la lingua del testo sia uguale a quella della modalità del menu “Impostazione”. Se le due lingue sono diverse, selezionare la stessa lingua del testo nel menu “Impostazione”.
BN68-01177B-Ita-0306.indd 32
Selezione di una pagina Teletext specifica Premere i tasti numerici sul telecomando per immettere direttamente il numero di pagina: 1. Digitare il numero di pagina a tre cifre elencato nell’indice premendo i corrispondenti pulsanti numerici. 2. Qualora la pagina selezionata sia collegata con diverse pagine secondarie, le pagine secondarie vengono visualizzate in sequenza. Per fermare la visualizzazione di una specifica pagina, premere il pulsante PIP ( ). Per riprendere, premere di nuovo il tasto PIP ( ). 3. Uso delle varie opzioni di visualizzazione: Per visualizzare...
Sia le informazioni del teletext che la trasmissione normale.
Il tasto nascosto (risposte ai quiz, ad esempio). Lo schermo normale.
Una pagina secondaria immettendo il relativo numero a quattro cifre.
La pagina successiva. La pagina precedente.
P P Lettere con dimensione doppia nella: • Metà superiore dello schermo. • Metà inferiore dello schermo.
POSITION ( • Una volta • Due volte
Utilizzo della modalità Fastext per selezionare una pagina Teletext I vari argomenti inclusi nelle pagine Teletext sono contrassegnati da diversi colori e possono essere selezionati premendo i tasti colorati corrispondenti sul telecomando. 1. Visualizzare il contenuto delle pagine Teletext premendo il tasto TTX/MIX ( ). 2. Premere il pulsante colorato corrispondente all’argomento desiderato. Gli argomenti disponibili sono elencati nella riga di stato. 3. Premere il tasto rosso per visualizzare la pagina precedente. Premere il tasto verde per visualizzare la pagina successiva. 4. Premere il tasto TV per uscire dalla schermata del testo.
BN68-01177B-Ita-0306.indd 33
2007-03-06 �� 9:29:11
Impostazione del software del PC (basato su Windows XP) Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul proprio PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili praticamente in ogni caso. (In caso contrario, contattare la casa costruttrice del proprio computer oppure un rivenditore Samsung). 1. Fare clic sul “Pannello di controllo” nel menu Start di Windows. 2. Quando appare la finestra del pannello di controllo, fare clic su “Aspetto e temi”. Verrà visualizzata una finestra di dialogo. 3. Nella finestra successiva, fare clic su “Schermo”. Verrà visualizzata una finestra di dialogo. 4. Fare clic sulla linguetta “Impostazioni” nella finestra di dialogo. Impostazione della corretta dimensione (risoluzione) L’impostazione ottimale è 1360 X 768. Se la finestra di dialogo delle impostazioni contiene un’opzione relativa alla frequenza verticale, il valore corretto è “60” o “60 Hz”. In caso contrario, fare clic su “OK” e uscire dalla finestra di dialogo.
Modalità di visualizzazione La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni incluse nella tabella sono consigliate. (Sono supportate tutte le risoluzioni comprese nei limiti indicati) D-Sub Inserisci Modalità
Orizzontale Frequenza (kHz)
Frequenza di clock dei pixel Frequenza (MHz)
Frequenza di clock dei pixel Frequenza (MHz)
VESA GTF HDMI/DVI Inserisci Modalità
La modalità interlacciata non è supportata. Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. Le modalità Separata (Separato) e Composite (Composito) sono supportate. Il formato SOG non è supportato. Italiano - 34
BN68-01177B-Ita-0306.indd 34
2007-03-06 �� 9:29:12
Impostazione del PC Regolazione grossa e fine dell’immagine (blocco immagine): PC TV Lo scopo della regolazione della qualità dell’immagine è quello Blocco immagine Posizione di eliminare o ridurre eventuali disturbi di visualizzazione. Regolazione auto Se non si riesce a eliminare il disturbo cambiando Reset immagine sintonizzazione, regolare la frequenza nel modo migliore possibile ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l’immagine in modo che sia perfettamente centrata sullo schermo. Sposta Conferma Ritorno 1. Preimpostazione: Premere il tasto SOURCE per selezionare la modalità PC. Mode : Custom TV Blocco immagine Equalizer 2. Premere il tasto MENU per visualizzare il menu. SRS TSXT : Off Grossa 50 Premere il tasto o per selezionare “Impostazione”, quindi Auto Volume : Off Fine 50 Internal Mute : Off premere il tasto ENTER. Reset 3. Premere il tasto o per selezionare “PC”, quindi premere ENTER. 4. Premere il tasto ENTER per selezionare “Blocco immagine”. Move Enter Return 5. Premere il tasto o per selezionare “Grossa” o “Fine”, quindi Sposta Conferma Ritorno premere il tasto ENTER. 6. Premere il tasto o per regolare la qualità dello schermo. Premere il tasto ENTER. 7. Premere il tasto EXIT per uscire. Modifica della posizione dell’immagine: Regolare la posizione dello schermo del PC se non si adatta allo schermo del televisore. 1. Seguire le istruzioni da 1 a 3 fornite nella sezione “Regolazione grossa e fine dell’immagine (blocco immagine)”. 2. Premere il tasto o per selezionare “Posizione”, quindi premere ENTER. 3. Premere il tasto o per regolare la posizione verticale. Premere il tasto o per regolare la posizione orizzontale. Premere il tasto ENTER. 4. Premere il tasto EXIT per uscire. Regolazione automatica dello schermo del PC: La regolazione automatica consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori delle opzioni Fine, Grossa e Posizione vengono regolati automaticamente. 1. Seguire le istruzioni da 1 a 3 fornite nella sezione “Regolazione grossa e fine dell’immagine (blocco immagine)”. 2. Premere il tasto o per selezionare “Regolazione auto”, quindi premere ENTER. 3. Premere il tasto EXIT per uscire. Inizializzazione delle impostazioni dell’immagine: È possibile sostituire tutte le impostazioni dell’immagine ripristinando i valori di fabbrica. 1. Seguire le istruzioni da 1 a 3 fornite nella sezione “Regolazione grossa e fine dell’immagine (blocco immagine)”. 2. Premere il tasto o per selezionare “Reset immagine”, quindi premere il tasto ENTER. 3. Al termine, premere il tasto EXIT.
TV PC Blocco immagine Posizione Regolazione auto Reset immagine
PC Blocco immagine Posizione Regolazione auto Reset immagine
2007-03-06 �� 9:29:14
Regolazione montaggio a parete (LE40S8, LE46S8) (kit venduto separatamente) Una volta installato il supporto a parete, è possibile regolare la posizione del televisore. 1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere ENTER. 2. Premere il tasto ▲ o ▼ per selezionare “Regolazione montaggio a parete”, quindi premere ENTER. 3. Regolare fino a raggiungere la posizione desiderata mediante il tasto ▲,▼,◄ o ►. 4. Premere il tasto EXIT per uscire. ➣ Quando sullo schermo del televisore non sono visualizzati messaggi OSD, premendo un tasto freccia appare la schermata di regolazione. ➣ Spegnendo l’apparecchio, il televisore torna alla posizione iniziale. Accendendo l’apparecchio, il televisore torna all’ultima posizione impostata.
TV Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Off Pagina blu : Off Melodia : Off PC Altro Sposta
Regolazione montaggio a parete Posizione1
Posizione 1 2 Regola INFO Centrale
Operazioni Regolazione dell’angolo per il montaggio a parete
Solleva, abbassa, sposta a destra, sposta a sinistra
Si sposta nella posizione iniziale
Memorizzazione della posizione e spostamento nella posizione memorizzata
Memorizza 3 posizioni mediante i tasti Rosso, Verde e Giallo. Si sposta nella posizione memorizzata mediante i 3 tasti colorati.
Per l’installazione, consultare il Manuale di Installazione fornito. Per l’installazione del prodotto e l’installazione e lo spostamento del sistema di montaggio a parete, consultare un installatore specializzato. Utilizzare questo tipo di installazione quando è possibile fissare il supporto a un muro. Quando il supporto deve essere fissato ad altri tipi di materiali, consultare il rivenditore di zona
BN68-01177B-Ita-0306.indd 36
2007-03-06 �� 9:29:16
Uso del blocco Kensington antifurto Il blocco Kensington è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. Il dispositivo di blocco è in vendita separatamente. L’aspetto del dispositivo e il metodo di blocco possono variare, a seconda della marca. Per informazioni sull’uso, consultare il manuale fornito insieme al blocco Kensington. 1. Inserire il dispositivo di blocco nello slot Kensington sull’LCD Cavo del televisore (Figura 1) e ruotarlo nella direzione di blocco Figura 2 (Figura 2). 2. Collegare il cavo di blocco Figura 1 Kensington. ➣ La posizione del blocco Kensington può variare a 3. Fissare il blocco Kensington seconda del modello. a un tavolo o altro oggetto <Opzionale> pesante.
Risoluzione dei problemi: Prima di contattare l’assistenza Nessun audio o immagine
• Controllare che il cavo di alimentazione sia collegato alla presa di corrente. • Verificare di aver premuto i tasti sul pannello anteriore dell’apparecchio. • Controllare le impostazioni relative al contrasto e alla luminosità dell’immagine. • Controllare il volume.
Immagine normale ma audio assente
• Controllare il volume. • Controllare se si è premuto il tasto MUTE del telecomando. • Verificare che la funzione “Mute interno” sia disattivata.
Nessuna immagine oppure immagine in bianco e nero
• Regolare le impostazioni del colore. • Controllare se la selezione del sistema di trasmissione è corretta.
Interferenze di audio e immagine
• Provare a identificare l’apparecchiatura elettrica che causa le interferenze e spostarla più lontano. • Collegare il televisore a un’altra presa di alimentazione.
Immagine distorta o con disturbi, audio distorto
• Controllare la direzione e i collegamenti dell’antenna. Le interferenze sono spesso dovute all’uso di un’antenna interna.
Telecomando non funzionante
• Sostituire le batterie del telecomando. • Pulire il bordo superiore del telecomando (finestra di trasmissione). • Controllare i terminali delle batterie.
Appare il messaggio “Controlla cavo segnale”.
• Controllare che il cavo del segnale sia saldamente collegato al PC o alle sorgenti video. • Controllare che le sorgenti video o il PC siano accesi.
In modalità PC, appare il messaggio “Modo non supportato”.
• Controllare la risoluzione massima e la frequenza dell’adattatore video. • Confrontare questi valori con i dati delle modalità di visualizzazione.
Il pannello LCD TFT è composto da sub pixel (3.133.440) la cui produzione richiede una tecnologia molto sofisticata. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto. Italiano - 37
BN68-01177B-Ita-0306.indd 37
2007-03-06 �� 9:29:16
Specifiche tecniche e ambientali Nome del modello
Dimensione schermo (Diagonale) Consumo di energia Risoluzione PC Audio Uscita Dimensioni (Lar x Pro x Alt) Corpo Con supporto Peso (con supporto) Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio
Dimensione schermo (Diagonale) Consumo di energia Risoluzione PC Audio Uscita Dimensioni (Lar x Pro x Alt) Corpo Con supporto Peso (con supporto) Caratteristiche ambientali Temperatura operativa Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio
Design e specifiche sono soggetti a modifiche senza preavviso. Questo prodotto è un’apparecchiatura digitale di Classe B. Per le specifiche elettriche, consultare l’etichetta apposta sul prodotto.
