HASZNÁLATI ÚTMUTATÓ LE40S81B SAMSUNG

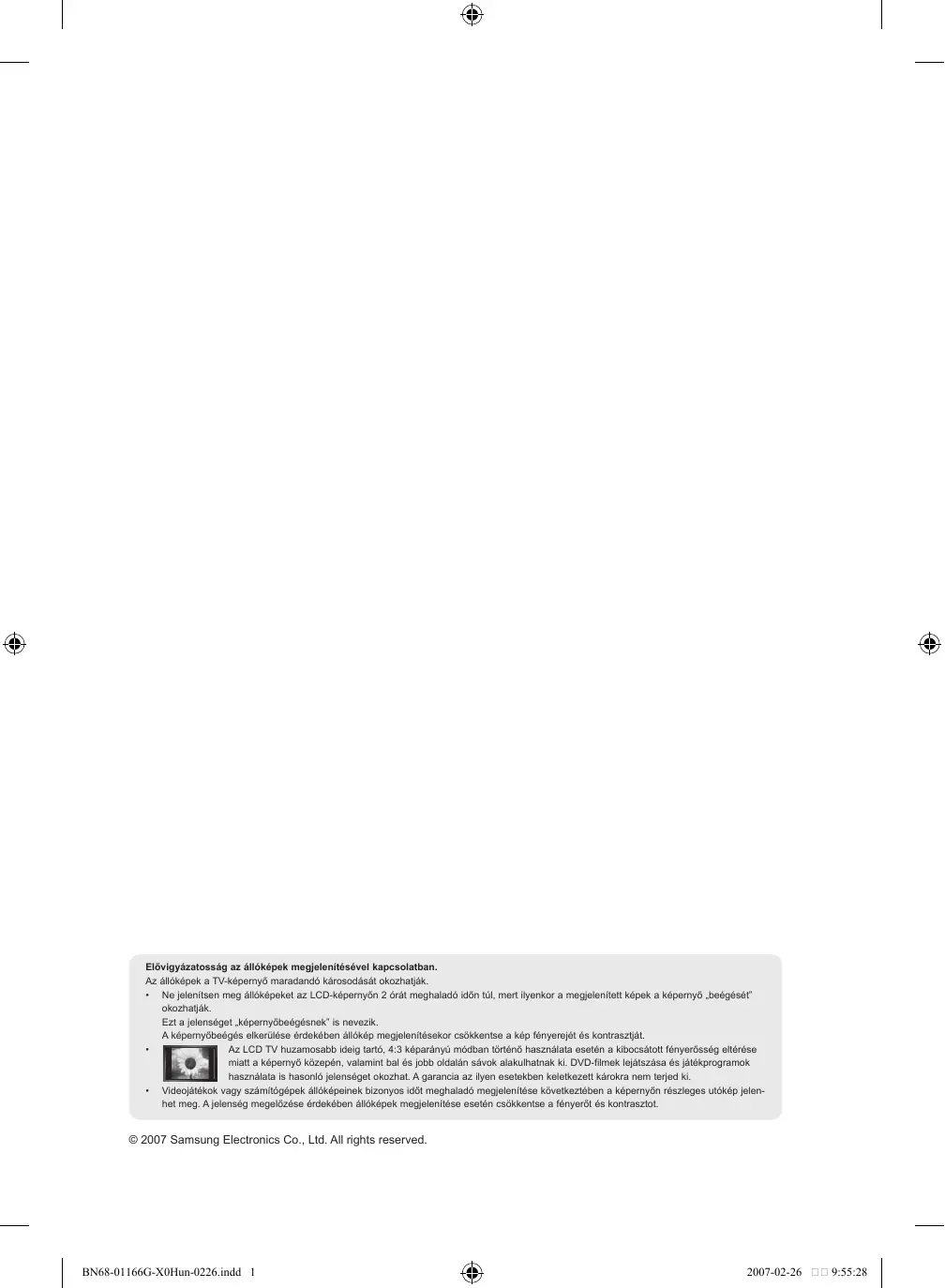

Elővigyázatosság az állóképek megjelenítésével kapcsolatban. Az állóképek a TV-képernyő maradandó károsodását okozhatják. • Ne jelenítsen meg állóképeket az LCD-képernyőn 2 órát meghaladó időn túl, mert ilyenkor a megjelenített képek a képernyő „beégését” okozhatják. Ezt a jelenséget „képernyőbeégésnek” is nevezik. A képernyőbeégés elkerülése érdekében állókép megjelenítésekor csökkentse a kép fényerejét és kontrasztját. • Az LCD TV huzamosabb ideig tartó, 4:3 képarányú módban történő használata esetén a kibocsátott fényerősség eltérése miatt a képernyő közepén, valamint bal és jobb oldalán sávok alakulhatnak ki. DVD-filmek lejátszása és játékprogramok használata is hasonló jelenséget okozhat. A garancia az ilyen esetekben keletkezett károkra nem terjed ki. • Videojátékok vagy számítógépek állóképeinek bizonyos időt meghaladó megjelenítése következtében a képernyőn részleges utókép jelenhet meg. A jelenség megelőzése érdekében állóképek megjelenítése esetén csökkentse a fényerőt és kontrasztot.
BN68-01166G-X0Hun-0226.indd 1
2007-02-26 �� 9:55:28
Tartalom TELEVÍZIÓ CSATLAKOZTATÁSA ÉS FELKÉSZÍTÉSE Tartozékok2 Az állvány felszerelése2 A fali konzol felszerelése2 A vezérlőpanel áttekintése3 A csatlakoztató panel áttekintése4 A távvezérlő áttekintése7 Elemek behelyezése a távirányítóba8 A készülék be- és kikapcsolása8 A televízió készenléti üzemmódba helyezése8 Plug & Play9
CSATORNABEÁLLÍTÁS Csatornák automatikus tárolása10 Csatornák kézi tárolása11 A csatornalista beállítása12 A gyermekzár funkció aktiválása12 Tárolt csatornák rendezése13 Csatornanevek hozzárendelése13 Csatornák finomhangolása14
KÉPBEÁLLÍTÁS FUNKCIÓLEÍRÁS A nyelv kiválasztása28 Játékmód használata28 A Kék képernyő mód beállítása, Dallam . választása29 A PC házimozi beállítása29 Az Energy Saving (Energiatakarékosság) . funkció használata30 Forrás kiválasztása31 A bemeneti forrásnevek szerkesztése31
A TELETEXT FUNKCIÓ HASZNÁLATA Teletext dekóder32 A teletext információ megjelenítése32 Adott teletext-oldal kiválasztása33 Fastext használat teletext-oldal . kiválasztásához33
PC BEÁLLÍTÁSA A (Windows XP alapú) számítógépes . szoftver beállítása 34 Képernyőmódok34 A számítógép beállítása35 A fali konzol beállítása (LE40S8, LE46S8) . (külön megvásárolható)36
TANÁCSOK A KÉSZÜLÉK HASZNÁLATÁVAL KAPCSOLATBAN A Kensigton féle lopászár használata37 Hibaelhárítás: Mielőtt szakemberhez fordulna37 Műszaki és környezeti jellemzők38
Képtípus módosítása14 Az egyedi képbeállítások módosítása15 Színtónus módosítása15 A háttérvilágítás aktiválása16 A kép részletes beállításainak konfigurálása17 Képméret módosítása18 Az aktuális kép kimerevítése19 Képernyő mód választása19 Képbeállítások visszaállítása gyári . alapbeállításra19 Digitális zajcsökkentés, Aktív szín, DNIe20 Kép a képben megjelenítés (PIP)21 HDMI feketeszint22
IDŐ BEÁLLÍTÁSA Az aktuális idő beállítása és megjelenítése26 Az automatikus kikapcsolás beállítása27 A televízió automatikus be- és kikapcsolása27
HANGBEÁLLÍTÁS A hang alapbeállításának módosítása22 Hangbeállítások módosítása23 A TruSurround XT (SRS TS XT) beállítása23 Fejhallgató csatlakoztatása24 A hangmód kiválasztása24 A hangerő automatikus beállítása24 A belső némítás beállítása25 A kis képablak hangjának hallgatása25 Hangbeállítások visszaállítása a gyári . alapbeállításra26
Használati útmutató Kérjük, hogy a készülék működtetése előtt . gondosan olvassa végig a kezelési útmutatót . és őrizze meg, mert később szüksége lehet rá.
Győződjön meg róla, hogy az LCD-televízió következő tartozékai rendelkezésre állnak. Ha bármelyik tartozék hiányzik, forduljon a márkakereskedőhöz.
Távvezérlő. és elemek (AAA x 2)
• Használati utasítás
Csavar az állványhoz . (4 db.)
• Biztonsági útmutató
• Regisztrációs lapok
Garanciakártya / Biztonsági útmutató / Regisztrációs lapok (nem minden régióban) Típustól függően előfordulhat, hogy az állvány és a csavar nincs felszerelve.
Az állvány felszerelése
. Helyezze a készüléket képernyővel lefelé puha rongyra vagy párnára az asztalon. . Helyezze az állványt a TV alján lévő lyukba. 3. Helyezzen egy csavart a jelzett lyukba és húzza meg. ➣ Az állvány a 40 hüvelykes és annál nagyobb képernyőméretű típusokra van felszerelve.
A fali konzol felszerelése
A falra szerelést biztosító elemek (külön megvásárolhatók) segítségével a TV falra is rögzíthető. A falra szerelést biztosító elemek felszerelésével kapcsolatban olvassa el az elemekhez mellékelt tájékoztatót. A fali konzol felszereléséhez kérje szakember segítségét. A Samsung Electronics nem vállal felelősséget semmilyen tárgyi vagy személyi sérülésért, ha Ön úgy dönt, hogy saját maga szereli fel a televíziót. ➣ Távolítsa el az állványt, takarja le sapkával az alsó nyílást és rögzítse két csavarral.
BN68-01177B-X0Hun-0306.indd 2
A vezérlőpanel áttekintése
A termék színe és formája típusonként különbözhet.
1 SOURCE 4 Váltogat az összes hozzáférhető beviteli forrás Csatornaváltáshoz. között (TV, 1. külső, 2. külső, AV, S-Video, A képernyőn megjelenő menüben a Komponens, PC, HDMI1, HDMI2). A képernyőn gombokat úgy használja, ahogy a távirányítón megjelenő menüben úgy használja ezt a gombot, a és a gombokat szokás. ahogy a távirányítón az ENTER gombot szokás. (A televíziót a távvezérlő nélkül a csatornaváltó gombbal is bekapcsolhatja.) 2 MENU 5 Hangszórók Nyomja meg, ha a képernyőmenüt kívánja megjeleníteni. (Tápellátás) 6 DTV mód esetén a DTV menü jelenik meg. A televízió be- és kikapcsolásához nyomja 3 meg. A hangerő csökkentésére vagy növelésére Tápfeszültségjelző használható. Villog és elalszik, ha a készülék be van A képernyőn megjelenő menüben a kapcsolva, készenléti állapotban pedig gombokat úgy használja, ahogy a távirányítón a . folyamatosan világít. és a gombokat szokás. Távirányító érzékelője A távvezérlőt a TV-nek erre a pontjára kell irányítani.
BN68-01177B-X0Hun-0306.indd 3
A csatlakoztató panel áttekintése
Ha külső eszközt csatlakoztat a TV-hez, győződjön meg róla, hogy az egység ki van kapcsolva. Külső eszköz csatlakoztatása esetén ügyeljen a csatlakozó és a kábel színének egyeztetésére. 1 Beltéri egység, videomagnó vagy DVD csatlakoztatása Videó
Kimenet Videó + Audió (bal/jobb) csak TV Választható kimenet.
- Bemenetek és kimenetek külső berendezések, például videomagnó, DVD-, videojáték- vagy videolemezlejátszó számára.
BN68-01177B-X0Hun-0306.indd 4
2 AUDIO eszközök csatlakoztatása - Az RCA audiokábeleket a készüléke hátsó oldalán található „R – AUDIO - L” bemenethez csatlakoztassa, . a kábel másik végét pedig az erősítőn vagy a DVD házimozin található audiobemenethez. 3 HDMI IN 1, HDMI IN 2 - A HDMI-csatlakozóval ellátott AV-készülékek (beltéri egységek, DVD-lejátszók) közötti kapcsolatot támogatja. - HDMI–HDMI összeköttetés esetén nincs szükség kiegészítő hangkapcsolatra. ➣ Mi az a HDMI? - A „High Definition Multimedia interface” (nagy felbontású multimédiás interfész) nagy felbontású digitális videoanyag és digitális audiofelvételek többcsatornás átvitelét teszi lehetővé (5, 1 csatorna). - A HDMI/DVI-csatlakozó támogatja a DVI-kapcsolatot egy kiterjesztett eszközre, a megfelelő kábelen keresztül (nincs mellékelve). A HDMI és a DVI között az a különbség, hogy a HDMI-eszköz mérete kisebb, telepítve van rá a HDCP (Nagy sávszélességű digitális másolásvédelem) kódolási funkció, valamint támogatja a többcsatornás digitális hangátvitelt. DVI IN (HDMI 2) (AUDIO R/L) - Ha a terméket HDMI- vagy DVI-kábellel beltéri egységhez, DVD-lejátszóhoz vagy játékkonzolhoz stb. csatlakoztatja, győződjön meg arról, hogy az alábbi táblázat szerinti kompatibilis videokimeneti módba állította be. Ennek elmulasztása a kép torzulását, szétesését vagy hiányát idézheti elő. - Ha a csatlakoztatás HDMI/DVI kábellel történik, az csak a HDMI 2 csatlakozóról történhet. ➣ Hangkimenethez a DVI–HDMI kábelt vagy a DVI–HDMI átalakítót és az „R - AUDIO - L” csatlakozón a DVI bemenetet kell használni. ➣ A HDMI/DVI és a komponens csatlakoztató támogatása HDMI/DVI 50Hz HDMI/DVI 60Hz Komponens
4 Antenna vagy kábeltelevíziós hálózat csatlakoztatása A televízió-csatornák megfelelő megtekintéséhez az alábbi források valamelyikén át biztosítani kell a készülék jelvételét: - kültéri antenna, kábeltelevíziós hálózat vagy műholdas hálózat. 6 Külső A/V készülékek csatlakoztatása - Csatlakoztassa az RCA- vagy az S-VIDEO-kábelt a megfelelő külső A/V készülékhez, pl. VCR-hez, DVDhez vagy kamerához. - Csatlakoztassa az RCA audiokábeleket (opcionális) a készülék hátoldalán található „R - AUDIO - L” csatlakozóhoz, a másik végét pedig az A/V készülék megfelelő audiokimeneti csatlakozójához. - Fejhallgatót a készülék hátoldalán található fejhallgató kimenethez (5) csatlakoztathat. Amíg a fejhallgató csatlakoztatva van, a beépített hangszórók inaktívak. 7 Számítógép csatlakoztatása - Csatlakoztassa a D- Sub kábelt (opcionális) a készülék hátoldalán található „PC (PC IN)” aljzatba, a másik végét pedig a számítógép videokártyájához. - Csatlakoztassa a sztereó audiokábelt (opcionális) a készülék hátoldalán található „AUDIO (L)” és „AUDIO (R)” csatlakozóhoz, a másik végét pedig a PC hangkártyájának „Audio Out” csatlakozójához.
BN68-01177B-X0Hun-0306.indd 5
8 SERVICE - Szervizcsatlakozás szakképzett mérnököknek. 9 Komponenskészülékek (DTV/DVD) csatlakoztatása - A komponens videokábel (opcionális) egyik végét csatlakoztassa a készülék hátoldalán található komponensbemenethez („PR”, „PB”, „Y”), a másik végét pedig a DTV vagy DVD megfelelő videokimenetéhez. - Ha a beltéri egységet és a DTV-t (vagy DVD-t) egyaránt csatlakoztatni kívánja, akkor először a beltéri egységet kösse össze a DTV-vel (vagy a DVD-vel), majd ezután készüléke komponensbemenetével („PR”, „PB”, „Y”). - A komponenseszközökön (DTV-n vagy DVD-n) a PR, a PB és az Y csatlakozót néha Y, B-Y és R-Y vagy Y, Cb és Cr jelzéssel látják el. - Az RCA audiokábeleket (opcionális) a készüléke hátsó oldalán található „R -AUDIO - L” bemenethez csatlakoztassa, a kábel másik végét pedig a DTV-n vagy DVD-n található audiokimenethez. - Az LCD TV optimális képfelbontása 720p módban érhető el. - Az LCD TV maximális képfelbontása 1080i módban érhető el. 0 Kensington zár - A Kensington-zár (opcionális) olyan eszköz, amellyel a rendszer fizikailag rögzíthető, ha a készüléket nyilvános helyen használják. - Ha zárszerkezetet szeretne használni, forduljon segítségért a tv-készülék eladójához. - A Kensington zár elhelyezkedése a típustól függően változhat.
BN68-01177B-X0Hun-0306.indd 6
2007-03-06 �� 9:35:52
A távvezérlő áttekintése 1 Televízió készenléti gombja
a A menü kurzorát vezérli
2 Számgombok közvetlen csatornaeléréshez
b A sugárzott műsor információinak megtekintésére szolgál
3 Egyjegyű/kétjegyű csatornaválasztás
4 Közvetlenül kiválasztja a TVüzemmódot
f PIP: Kép a képben (PIP) Ki/Be SOURCE: Bemeneti forrás . kiválasztása POSITION: P IP-pozíció kiválasztása P : Következő csatorna P : Előző csatorna
5 A képernyőn megjelenik a „Csatornalista” felirat. 6
Hangerő növelése Hangerő csökkentése
7 Hang ideiglenes kikapcsolása 8 Menü megjelenítése és a változtatás jóváhagyása 9 Hangmód kiválasztása 0 Visszatérés az előző menühöz ! Képhatás kiválasztása @ Képernyő fényerejének beállítása energiamegtakarítás céljából. # Hanghatás kiválasztása $ SRS TS XT kiválasztása % Elérhető forrás kiválasztása ^ Előző csatorna & HDMI-mód közvetlen kiválasztása * Automatikus kikapcsolás ( P : Következő csatorna P : Előző csatorna ) Kilépés a képernyőmenüből
e Képméret kiválasztása
Teletext Functions (Teletext funkciók) 4 Kilépés a teletext megjelenítési módból 8 Teletext tartalomjegyzék % Teletext mód kiválasztása (LIST vagy FLOF) ^ Teletext aloldal ( P : Teletext következő oldala P : Teletext előző oldala ) Teletext törlése b Teletext megjelenítése d Válasszon a Teletext, Double (Dupla) és Mix opciók közül. 9 ! c e Fastext témaválasztás f PIP : Teletext kimerevítése f SOURCE : Teletext tárolása f POSITION : Teletext méretének kiválasztása
Ez a különleges távirányító gyengénlátók számára készült, és a be-/kikapcsoló, a csatornaváltó, . a és a hangerő-szabályozó gombok Braille-írással jelöltek.
BN68-01177B-X0Hun-0306.indd 7
Elemek behelyezése a távirányítóba 1. Az ábrán látható módon tolja felfelé a távvezérlő hátlapját. 2. Tegyen be két AAA méretű elemet. ➣ Az elemek „+” és „–” pólusát az elemtartóban látható ábrával egyezően kell elhelyezni. 3. Tegye vissza a fedelet. ➣ Ha hosszabb ideig nem használja a távvezérlőt, vegye ki az elemeket, és tárolja őket hűvös, száraz helyen. A távvezérlő legfeljebb 7 m távolságra használható a TV-készüléktől. (Átlagos TV-használat esetén az elemek körülbelül egy évig használhatók.)
Ha a távvezérlő nem működik, ellenőrizze a következőket: 1. Be van kapcsolva a TV? 2. Felcserélődött az elemek plusz és mínusz pólusa? 3. Kifogytak az elemek? 4. Áramkimaradás van, vagy nincs csatlakoztatva a tápkábel? 5. Van a közelben fluoreszkáló fény vagy neonfényjel?
A készülék be- és kikapcsolása A tápfeszültség vezetéke a készülék hátoldalához van csatlakoztatva. 1. Helyezze a tápfeszültség-vezeték csatlakozóját a megfelelő aljzatba. ➣ A készülék elején található készenléti jelzés világítani kezd. 2. Nyomja meg a készülék előoldalán a gombot. ➣ A távirányító POWER vagy TV gombjával is bekapcsolhatja a TV-készüléket. ➣ A készülék automatikusan a legutoljára megtekintett csatornát választja ki. 3. Nyomja meg valamelyik számgombot (0~9) vagy a csatornaváltó gombot ( / ) a távvezérlőn, vagy a gombot a készülék jobb oldalán. ➣ A készülék első használatakor ki kell választania, hogy melyik nyelvet szeretné használni a menük és üzenetek megjelenítéséhez. 4. A készülék a POWER gomb ismételt megnyomásával kapcsolható ki.
A televízió készenléti üzemmódba helyezése A televízió készenléti üzemmódba kapcsolásával a készülék áramfogyasztása csökkenthető. A készenléti üzemmód a tévénézés átmeneti megszakításakor (például étkezések alkalmával) lehet hasznos. 1. Nyomja meg a távvezérlő POWER gombját. ➣ A képernyő elsötétül, és a készülék előlapján megjelenik a vörösen világító készenléti jelzőfény. 2. A készülék visszakapcsolásához nyomja meg újra a POWER gombot, a számgombokat (0~9), a TV gombot vagy a csatornaváltó ( / ) gombot. ➣ A televíziót ne hagyja hosszabb ideig (például amíg szabadságra utazik) készenléti állapotban. Érdemes a televízió táp- és antennacsatlakoztatását is megszüntetnie.
A TV-készülék legelső bekapcsolásakor több alapvető Plug & Play felhasználói beállítás végezhető el egymás után automatikusan. A lehetőségek az alábbiak: 1. Nyomja meg a távvezérlő POWER gombját. . Start Plug & Play. Megjelenik a „Start Plug & Play” üzenet az „OK” gombbal. 2. A megfelelő nyelv kiválasztásához nyomja meg a vagy a OK gombot, majd az ENTER gombot. 3. Az „Üzlet” vagy az „Otthon” mód kiválasztásához nyomja meg a ◄ vagy a ► gombot, majd nyomja meg az ENTER gombot. Enter Exit ➣ Javasoljuk, hogy TV-készülékét állítsa Otthon módra, hogy otthonában a legkiválóbb képminőséget élvezhesse. ➣ Az Üzlet mód használata kereskedelmi környezetben javasolt. ➣ Ha véletlenül Üzlet üzemmódra állította a készüléket, tartsa nyomva a TV-készülék jobb szélén a MENU gombot öt másodpercig, így a TV visszatér a dinamikus (Otthon) módba. 4. Megjelenik az „Ellenőrizze az antennabemenetet” üzenet az „OK” gombbal.. Nyomja meg az ENTER gombot. ➣ Ellenőrizze az antennakábel megfelelő csatlakoztatását. 5. A megfelelő ország kiválasztásához nyomja meg a vagy a gombot,. majd az ENTER gombot. 6. Az „Automata tárolás” menü a „Start” választásával jelenik meg. Nyomja meg az ENTER gombot. ➣ Miután az összes csatorna tárolása megtörtént, megjelenik az „Órabeállítás” menü. ➣ Az ENTER/OK gomb lenyomásával bármikor megszakíthatja a memóriába tárolás folyamatát. 7. Nyomja meg az ENTER gombot.. Válassza ki a vagy a gombbal az „Hónap”, „Dátum”, „Év”, „Óra”, vagy a „Perc”.. Állítsa be az „Hónap”, „Dátum”, „Év”, „Óra”, vagy a „Perc” a vagy a gombbal. ➣ Az órát és a percet a távvezérlőn található számgombokkal is beállíthatja. 8. Az ENTER gombbal hagyja jóvá választását.. Nyelv: A nyelv kiválasztása. Ország: Az ország kiválasztása. Automatikus tárolás: Az adott területen elérhető csatornák automatikus megkeresése és tárolása. Órabeállítás: A TV órájának beállítása.
BN68-01177B-X0Hun-0306.indd 9
2007-03-06 �� 9:35:54
Ha vissza kívánja állítani ezt a funkciót... 1. A menü megjelenítéséhez nyomja meg a MENU gombot.. Nyomja meg a vagy a gombot a „Beállítás” kiválasztásához, majd az ENTER gombot. 2. A „Plug & Play” opció kiválasztáshoz ismételten nyomja meg az ENTER gombot. 3. Megjelenik a „Plug & Play indítása” üzenet.
TV Beállítás Plug & Play Nyelv : Magyar Idő Játék mód : Ki Kék képernyő : Ki Dallam : Ki PC További menüpontok Mozgatás
Plug & Play indítása
- Csatornák automatikus tárolása - Csatornák kézi tárolása
Csatorna Ország : Belgium Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás
Csatornák automatikus tárolása Végigpásztázhatja a rendelkezésre álló frekvenciatartományt (a lehetőségek országonként eltérőek). Elképzelhető, hogy a csatornákhoz automatikusan hozzárendelt programszámok nem egyeznek az aktuális vagy a kívánt programszámokkal. Azonban kézzel is megválaszthatja a programszámokat, és bármely nem kívánt csatornát törölhet. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. . A ▲ vagy a ▼ gombbal válassza ki a „Csatorna” opciót, majd nyomja meg az ENTER gombot. 2. Az „Ország” opció kiválasztásához nyomja meg az ENTER gombot. 3. Válassza ki a megfelelő országot a ▲ vagy a ▼ gombbal,. majd nyomja meg az ENTER gombot. 4. A ▲ vagy a ▼ gombbal válassza ki az „Automata tárolás” opciót, majd nyomja meg az ENTER gombot. 5. Nyomja meg az ENTER gombot. ➣ A készülék elkezdi az elérhető csatornák letárolását. ➣ Az ENTER gomb megnyomásával bármikor megszakíthatja a memóriába tárolási folyamatot, és visszatérhet a „Csatorna” menühöz. 6. Az összes elérhető csatorna tárolása után megjelenik a „Sorrend” menü.
BN68-01177B-X0Hun-0306.indd 10
Csatornák kézi tárolása Összesen 100 csatorna tárolására van mód, beleértve a kábeltelevíziós hálózaton fogott adásokat is. A csatornák kézi tárolásakor: Eldöntheti, hogy valamennyi talált csatornát el kívánja-e tárolni. Kiválaszthatja az egyes tárolt csatornák azonosítására szolgáló programszámot. 1. A menü megjelenítéséhez nyomja meg a MENU gombot.. Nyomja meg a vagy a gombot a „Csatorna” menü kiválasztásához, majd az ENTER gombot. 2. A vagy a gombbal válassza ki a „Kézi tárolás” opciót, majd nyomja meg az ENTER gombot. 3. A „Program” opció kiválasztásához nyomja meg az ENTER gombot. 4. A programszám csatornához rendeléséhez a vagy a gombbal válassza ki a megfelelő számot, majd nyomja meg az ENTER gombot. ➣ A távvezérlőn található számgombok segítségével is kiválaszthatja a programszámot. 5. A vagy a gombbal válassza ki a „Színrendszer” opciót, majd nyomja meg az ENTER gombot. 6. Válassza ki a megfelelő alapszínt a vagy a gombbal, majd nyomja meg az ENTER gombot. 7. A vagy a gombbal válassza ki a „Hangrendszer” opciót, majd nyomja meg az ENTER gombot. 8. Válassza ki a megfelelő hangnormát a vagy a gombbal, majd nyomja meg az ENTER gombot. ➣ Ha nincs vagy nem megfelelő a hang, válasszon ki másik hangrendszert. 9. Ha tudja az eltárolni kívánt csatatorna számát, az vagy a gombbal válassza a „Csatorna” lehetőséget. Nyomja meg az ENTER gombot. A vagy a gombbal válassza a C (hagyományos sugárzás) vagy az S (kábeltévé) lehetőséget. A gombbal eldönti a kiválasztást. Válassza ki a megfelelő számot a vagy a gombbal, majd nyomja meg az ENTER gombot. ➣ Számválaszték: P (program), C (hagyományos antenna), S (kábeltévé) ➣ A távvezérlőn található számgombok segítségével is kiválaszthatja a csatorna számát. 10. Ha nem ismeri a csatornaszámokat a vagy a gombbal válassza a „Keresés” lehetőséget. Nyomja meg az ENTER gombot. Indítsa a keresést a vagy a gombbal, majd nyomja meg az ENTER gombot. 11. A vagy a gombbal válassza ki a „Tárolás” menüpontot. Az „OK” kiválasztásához nyomja meg az ENTER gombot. 12. A további csatornák tárolásához ismételje meg a 3 – 11. lépést. Program: Programszám választása az adott csatorna számára. Színrendszer: A színes kép rendszerének beállítása. Hangrendszer: A hangnorma beállítása. Csatorna: Csatorna kiválasztása. Keresés: A csatorna frekvenciájának megkeresése. Tárolás: Beállítások mentése.
BN68-01177B-X0Hun-0306.indd 11
A csatornalista beállítása Igény szerint állítsa be a csatornákat. Könnyedén törölheti, hozzáadhatja vagy zárolhatja a kívánt csatornát. 1. A menü megjelenítéséhez nyomja meg a MENU gombot.. Nyomja meg a vagy a gombot a „Csatorna” menü kiválasztásához, majd az ENTER gombot. 2. A vagy a gombbal válassza ki a „Csatornakezelő” menüpontot, majd nyomja meg az ENTER gombot. 3. A „Csatornalista” menü kiválasztásához nyomja meg ismét az ENTER gombot. 4. A gombbal lépjen a „ ” oszlopba. 5. A vagy a gombbal válassza ki a nem kívánt csatornát, majd nyomja meg az ENTER gombot. 6. Minden kiválasztani vagy törölni kívánt csatornánál ismételje meg az 5. lépést. 7. A kilépéshez nyomja meg az EXIT gombot. ➣ Ha a „Gyermekzár” be van kapcsolva, a „ ” aktív.
3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 Hozzáadás
Ezeket az opciókat könnyedén kiválaszthatja a távvezérlő . CH LIST gombjával is.
A gyermekzár funkció aktiválása A kép eltüntetését és a hang némítását lehetővé tévő funkció segítségével megakadályozhatja, hogy illetéktelen személyek, például gyermekek nézhessék a számukra nem megfelelő műsorokat. A Gyermekzár funkció az oldalsó panel gombjaival nem oldható fel. A funkció kizárólag a távvezérlővel oldható fel, ezért érdemes a távvezérlőt gyermekektől elzárva tartani. 1. A menü megjelenítéséhez nyomja meg a MENU gombot.. Nyomja meg a vagy a gombot a „Csatorna” menü kiválasztásához, majd az ENTER gombot. 2. A vagy a gombbal válassza ki a „Csatornakezelő” menüpontot, majd nyomja meg az ENTER gombot. 3. A vagy a gombbal válassza ki a „Gyermekzár” menüpontot, majd nyomja meg az ENTER gombot. 4. A vagy a gombbal válassza a „Be” vagy „Ki” állapotot. Nyomja meg az ENTER gombot. 5. A vagy a gombbal válassza ki a „Csatornalista” menüpontot, majd nyomja meg az ENTER gombot. 6. A gombbal lépjen a „ ” szimbólumra. 7. A vagy a gombbal válassza ki a zárolni kívánt csatornát, majd nyomja meg az ENTER gombot. 8. Minden zárolni vagy feloldani kívánt csatornánál ismételje ezt a lépést. 9. A kilépéshez nyomja meg az EXIT gombot. ➣ A „Gyermekzár” „Be” vagy „Ki” kapcsolójával könnyedén válthat a „ ” helyen kiválasztott csatornák aktív és inaktív állapota között.
Csatornakezelő Csatornalista Gyermekzár : Ki Be
3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 Hozzáadás
2007-03-06 �� 9:35:57
Tárolt csatornák rendezése
TV Csatorna Ország : Belgium Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás
Két csatorna számát felcserélheti az alábbiak érdekében: Az automatikus tárolási számsorrend módosításához. Könnyen megjegyezhető számok társítása a leggyakrabban nézett csatornákhoz. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. . A vagy a gombbal válassza ki a „Csatorna” menüpontot, majd nyomja meg az ENTER gombot. 2. A vagy a gombbal válassza ki a „Sorrend” menüpontot, majd nyomja meg az ENTER gombot. 3. A vagy a gomb lenyomásával válassza ki sorban a módosítani kívánt csatornaszámot. Nyomja meg az ENTER gombot. ➣ A kiválasztott csatorna száma és neve a jobb oldalra kerül. 4. A vagy a gombbal lépjen a módosítani kívánt helyre, és nyomja meg az ENTER gombot. ➣ A kiválasztott csatornát kicserélte a kiválasztott számon előzőleg tárolt csatornára. 5. A többi csatorna elhelyezéséhez ismételje meg a 3 – 4. lépést. 6. A kilépéshez nyomja meg az EXIT gombot.
Csatornanevek hozzárendelése
Betű, szám vagy szimbólum kijelölése
Nyomja meg a vagy a gombot
A következő betűre lépés
Nyomja meg a gombot.
Az előző betűre lépés
Nyomja meg a gombot.
Nyomja meg az ENTER gombot.
TV Csatorna Ország : Belgium Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás
A csatornainformációk sugárzásakor a készülék a csatornaneveket automatikusan hozzárendeli a csatornákhoz. Ezek a nevek azonban módosíthatók, tehát a csatornákhoz új neveket is hozzárendelhet. 1. A menü megjelenítéséhez nyomja meg a MENU gombot.. Nyomja meg a vagy a gombot a „Csatorna” menü kiválasztásához, majd az ENTER gombot. 2. A vagy a gombbal válassza ki a „Név” menüpontot, majd nyomja meg az ENTER gombot. 3. Ha szükséges, a vagy a gombbal válassza ki az átnevezendő csatornát. Nyomja meg az ENTER gombot. ➣ A névmező körül megjelenik a kiválasztási sor. 4. Következőhöz... Művelet…
A rendelkezésre álló karakterek: Az ábécé betűi ( A~Z), számok (0~9), egyéb karakterek . ( -, szóköz) 5. Valamennyi átnevezendő csatorna esetén ismételje meg a 3. és 4. lépést. 6. A kilépéshez nyomja meg az EXIT gombot.
BN68-01177B-X0Hun-0306.indd 13
2007-03-06 �� 9:35:59
Csatornák finomhangolása Kézi finomhangolással igazíthatja be egy adott csatorna optimális vételét. 1. A finomhangolni kívánt csatorna közvetlen kiválasztásához nyomja meg a megfelelő számgombot. 2. A menü megjelenítéséhez nyomja meg a MENU gombot.. Nyomja meg a vagy a gombot a „Csatorna” menü kiválasztásához, majd az ENTER gombot. 3. A vagy a gombbal válassza ki a „Finomhangolás” menüpontot, majd nyomja meg az ENTER gombot. 4. A vagy a gombbal finomhangolhatja a képet. . Nyomja meg az ENTER gombot. 5. A kilépéshez nyomja meg az EXIT gombot. ➣ A már mentett finomhangolt csatornák száma mellett, a csatornacímben, a jobb oldalon egy csillag „*” szerepel. Ezután a csatorna száma vörös lesz. ➣ Ha a finomhangolást vissza szeretné állítani, nyomja meg a . ▲ vagy ▼ gombot, majd az ENTER gombot.
TV Csatorna Ország : Belgium Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás
P1 0 Vissza Beállítás
Képtípus módosítása Kiválaszthatja az elvárásainak leginkább megfelelő képtípust. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. . A „Kép” menüpont kiválasztásához nyomja meg az ENTER . gombot. 2. Az ENTER gomb ismételt megnyomásával válassza az . „Üzemmód” menüpontot. 3. Válassza ki a kívánt képhatást a vagy a gombbal. Nyomja . meg az ENTER gombot. 4. A kilépéshez nyomja meg az EXIT gombot. Kiemelt: Nagy felbontású kép megjelenítése világos szobában. Normál: Kép optimális megjelenítése normál környezetben. Film:
Kép kellemes megjelenítése sötét szobában.
A Kép módot minden egyes bemeneti forrásra külön be kell . állítani. A „Reset” (Visszaállítás) gomb megnyomásával visszatérhet a . gyári képbeállítási alapértékekre. (Lásd a „Képbeállítások . visszaállítása gyári alapbeállításra” című részt a 19. oldalon.)
TV Kép Üzemmód : Kiemelt Kontraszt 100 Fényerő 50 Élesség 75 Szín 55 Árnyalat Z50 V50 Színtónus : Hideg1 Háttérvilágítás : 0 sTovábbi menüpontok Mozgatás
Kép Üzemmód : Dynamic Kiemelt Kontraszt Normál 100 Fényerő Film 50 Élesség 75 Szín 55 Árnyalat Z50 V50 Színtónus : Hideg1 Háttérvilágítás : 0 sTovábbi menüpontok Mozgatás
A képbeállítás kiválasztásához a távvezérlő P.MODE gombja is használható.
BN68-01177B-X0Hun-0306.indd 14
2007-03-06 �� 9:36:01
Az egyedi képbeállítások módosítása A készülék számos olyan beállítással rendelkezik, mellyel szabályozhatja a képminőséget. 1. A megfelelő képhatás kiválasztásához végezze el a „Képtípus módosítása” című rész 1 - 3. utasítását. (A 14. oldalon) 2. A vagy a gombbal válassza ki a kívánt elemet. Nyomja meg az ENTER gombot. 3. A vagy a gombbal válassza ki a kívánt elemet. Nyomja meg az ENTER gombot. 4. A kilépéshez nyomja meg az EXIT gombot.
TV Kép Üzemmód : Kiemelt Kontraszt 100 Fényerő 50 Élesség 75 Szín 55 Árnyalat Z50 V50 Színtónus : Hideg1 Háttérvilágítás : 0 sTovábbi menüpontok Mozgatás
Kontraszt: A tárgyak és a háttér világosságának és sötétségének beállítása. Fényerő: A teljes képernyő fényerejének beállítása. Élesség: A tárgyak kontúrjának élesítése, illetve elmosódottabbá tétele. Szín: A színek világosabbá vagy sötétebbé tétele. Árnyalat (csak NTSC): A tárgyak színének beállítása, pirosabbá vagy zöldebbé téve azokat a természetesebb hatás elérése érdekében.
A beállított értékeket a rendszer a kiválasztott képmódtól függően tárolja. PC módban csak a „Kontraszt”, a „Fényerő” beállítása módosítható. A „Árnyalat” funkció csak „HDMI” és „Komponens” módban használható.
Színtónus módosítása Beállíthatja a szemének legkellemesebb színtónust is. 1. A megfelelő képhatás kiválasztásához végezze el a „Képtípus módosítása” című rész 1 - 3. utasítását. (A 14. oldalon) 2. A vagy a gombbal válassza ki a „Színtónus” menüpontot, majd nyomja meg az ENTER gombot. 3. A vagy a gomb megnyomásával választhatja ki a megfelelő színtónus beállítását. Nyomja meg az ENTER gombot. 4. A kilépéshez nyomja meg az EXIT gombot. Hideg2: A színhőmérsékletet kékebbé teszi, mint a „Hideg1” menüpont választása. Hideg1: A fehér színeket kékes árnyalatúvá teszi. Normál: A fehéret meghagyja fehérnek. Meleg1: A fehér színeket piros árnyalatúvá teszi. Meleg2: A színhőmérsékletet pirosabbá teszi, mint a „Meleg1” választása.
TV Kép Üzemmód : Kiemelt Kontraszt 100 Fényerő 50 Élesség 75 Szín 55 Árnyalat Z50 V50 Színtónus : Hideg1 Háttérvilágítás : 0 sTovábbi menüpontok Mozgatás
Kép Üzemmód : Kiemelt Kontraszt 100 Fényerő 50 Élesség 75 Szín 55 Árnyalat Z50 Hideg2 V50 Színtónus : Hideg1 Hideg1 Háttérvilágítás : 10 Normál sTovábbi menüpontok Meleg1 Meleg2
A beállított értékeket a rendszer a kiválasztott képmódtól függően Mozgatás tárolja. Ha a kép üzemmódja Kiemelt vagy Normál, a Meleg1 és a Meleg2 nem választható.
2007-03-07 �� 5:13:13
A háttérvilágítás aktiválása A képernyő fényereje megváltoztatható az LCD háttérvilágítás erősségének módosításával. (0~10) 1. A megfelelő képhatás kiválasztásához végezze el a „Képtípus módosítása” című rész 1 - 3. utasítását. (A 14. oldalon) 2. A vagy a gombbal válassza ki a „Háttérvilágítás” menüpontot, majd nyomja meg az ENTER gombot. 3. A vagy a gombbal válassza ki a kívánt elemet. Nyomja meg az ENTER gombot. 4. A kilépéshez nyomja meg az EXIT gombot.
TV Kép Üzemmód : Kiemelt Kontraszt 100 Fényerő 50 Élesség 75 Szín 55 Árnyalat Z50 V50 Színtónus : Hideg1 Háttérvilágítás : 0 sTovábbi menüpontok Mozgatás
2007-03-13 �� 3:16:02
A kép részletes beállításainak konfigurálása Beállíthatja a szemének legkellemesebb színtónust is. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. 2. A „Kép” menüpont kiválasztásához nyomja meg az ENTER gombot. 3. A ▲ vagy a ▼ gombbal válassza ki a „Részletbeállítások” menüpontot, majd nyomja meg az ENTER gombot. 4. Válassza ki a kívánt beállítást a vagy a gombbal, majd nyomja meg az ENTER gombot. . A választható beállítások: Feketeállítás, Dinamikus kontraszt, Gamma, Fehéregyensúly, Színbeállítás, Éljavítás, Színköz. 5. Ha megfelelőnek találja a beállítást, nyomja meg az ENTER gombot. 6. A kilépéshez nyomja meg az EXIT gombot. ➣ Ha a kép üzemmódja Film vagy Normál, kiválasztható a Részletbeállítások menü. ➣ Ha a DNIe ki van kapcsolva, a Részletes beállítás nem választható addig, míg a Képmód Normal üzemmódban van..
Kép rTovábbi menüpontok Részletbeállításo Méret : Auto széles Képernyő mód : 16 : 9 Dig. Zajcsökk. : Ki Aktív szín : Ki DNle : Ki Visszaállítás : OK Mozgatás
Részletbeállítások Feketeállítás : Ki Dinamikus kontraszt : Ki Gamma Színköz : Auto. Fehéregyensúly Színbeállítás Éljavítás : Ki
Feketeállítás: Ki/Alacsony/Közepes/Magas A feketeség szintje a képernyőn a képmélység szabályozása érdekében közvetlenül is megválasztható. Dinamikus kontraszt: Ki/Alacsony/Közepes/Magas A képernyőn a kontraszt állítható, hogy a legjobb kiemelést biztosítsa. Gamma: -3 ~ 3 Beszabályozható a képek közepes fényerőssége. Nyomja a ◄ vagy a ► gombot addig, amíg el nem éri az optimális beállítást. Színköz: Auto./Széles A bemeneti jelek színleképezési köze állítható automatikusra vagy szélesre. Fehéregyensúly: P-eltolás/Z-eltolás/K-eltolás/P-nyereség/Z-nyereség/K-nyereség/Visszaállítás A természetesebb képszínezés érdekében a színhőmérséklet beállítható. P-eltolás, Z-eltolás, K-eltolás, P-nyereség, Z-nyereség és K-nyereség: A módosított értékeknek megfelelően változik a módosított képernyő. Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot. Nyomja a ◄ vagy a ► gombot addig, amíg el nem éri az optimális beállítást. Visszaállítás: A korábban beállított fehéregyensúly visszaáll a gyári alapértékre. Színbeállítás: Rózsaszín/Zöld/Kék/Fehér/Visszaállítás A beállításokat a saját igényeinek megfelelően adhatja meg. Rózsaszín, Zöld, Kék, Fehér: A módosított értékek megjelennek a módosított képernyőn. Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot. Nyomja a ◄ vagy a ► gombot addig, amíg el nem éri az optimális beállítást. ➣ Visszaállítás: A korábban beállított színek visszaállnak a gyári alapértékekre. Éljavítás: Ki/Be Az objektumok kontúrja kiemelhető.
BN68-01177B-X0Hun-0306.indd 17
Képméret módosítása Beállíthatja az igényeinek legjobban megfelelő képméretet. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. . A „Kép” menüpont kiválasztásához nyomja meg az ENTER gombot. 2. A vagy a gombbal válassza ki a „Méret” menüpontot, majd nyomja meg az ENTER gombot. 3. A vagy a gombbal válassza ki a kívánt beállítást. Nyomja meg az ENTER gombot. 4. A kilépéshez nyomja meg az EXIT gombot. Auto széles:
A kép méretének automatikus beállítása „16:9” oldalarányra. 16 :9: A kép méretét a DVD-hez vagy szélesvásznú tévéadásokhoz megfelelő 16:9 oldalarányra igazítja. Széles zoom: A 4:3-as aránynál jobban megnagyítja a képet. Nagyítás: A 16:9 szélességű képet (függőleges irányban) nagyítja, hogy kitöltse a képernyőt. 4:3: Ez az alapértelmezett beállítás videó vagy normál tévéadás megtekintéséhez. Csak pásztázás: A bejövő jeleneteket egy az egyben megjeleníti anélkül, hogy az 720p, 1080i jelek fogadásakor levágást használna.
Kép rTovábbi menüpontok Részletbeállításo Méret : Auto széles Képernyő mód : 16 : 9 Dig. Zajcsökk. : Ki Aktív szín : Ki DNle : Ki Visszaállítás : OK Mozgatás
Méret Auto széles 16 : 9 Széles zoom Nagyítás 4:3 Csak pásztázás
Ezeket a beállításokat a távvezérlő P.SIZE gombjával is kiválaszthatja.
Az „Auto széles” funkció csak „TV”, „1. Külső”, „2. Külső”, „AV”, és „S-Video” módban elérhető. PC üzemmódban csak a „16:9” és a „4:3” mód állítható be. Nagyítás: A ◄ vagy a ► gombbal válassza ki a szimbólumot. A kép felfelé vagy lefelé tolásához használja a ▲ vagy ▼ gombot. A kiválasztását követően használja a ▲ vagy a ▼ gombot a képméret függőleges irányú növeléséhez, illetve csökkentéséhez. Széles zoom: A szimbólumnak a ► vagy az ENTER gomb megnyomásával történő kijelölését követően használja a ▲ vagy a ▼ gombot a kép függőleges irányú eltolásához.
BN68-01177B-X0Hun-0306.indd 18
2007-03-06 �� 9:36:06
Az aktuális kép kimerevítése Az éppen látott képet a Still gombbal merevítheti ki egy rövid időre. A művelet visszavonásához nyomja meg ismét a gombot.
Képernyő mód választása Ha a 16:9 oldalarányú készüléken az automatikus szélességű Kép képméretet választja, a látni kívánt képméretnek csak a rTovábbi menüpontok Részletbeállításo 4:3 WSS (széles képernyős mód) beállítást választhatja, Méret : Auto széles mást semmit. Az egyes európai országok eltérő képméretet Képernyő mód : 16 : 9 Dig. Zajcsökk. : Ki használnak, ezt a funkciót tehát ezeknek a felhasználóknak Aktív szín : Ki DNle : Ki szántuk. Visszaállítás : OK 1. A menü megjelenítéséhez nyomja meg a MENU gombot. A „Kép” menüpont kiválasztásához nyomja meg az ENTER Mozgatás Belépés Vissza gombot. Kép 2. A vagy a gombbal válassza ki a „Képernyő mód” rTovábbi menüpontok menüpontot, majd nyomja meg az ENTER gombot. Részletbeállításo Méret : Auto széles 3. A vagy a gombbal válassza ki a kívánt beállítást. Nyomja Képernyő mód : 16 : 9 16:9 Dig. Zajcsökk. : Ki Széles zoom meg az ENTER gombot. Aktív szín : Ki Nagyítás DNle : Ki 4:3 A választható beállítások: 16:9, Széles zoom, Nagyítás és 4:3 Visszaállítás : OK 16:9: A képet 16:9 arányú, szélesvásznú módba állítja. Széles zoom: A 4:3-as aránynál jobban megnagyítja a képet. Mozgatás Belépés Vissza Nagyítás: Vízszintesen felnagyítja a képet a képernyőn. 4:3: A képet 4:3 arányú normál módba állítja. 4. A kilépéshez nyomja meg az EXIT gombot. ➣ A képméret megváltoztatása csak az Auto. széles üzemmódban lehetséges ➣ Ez a funkció a PC és a Komponens, HDMI módban nem használható.
Képbeállítások visszaállítása gyári alapbeállításra Visszatérhet a gyári képbeállítási alapértékekre. 1. A megfelelő képhatás kiválasztásához végezze el a „Képtípus módosítása” című rész 1 - 3. utasítását a 14. oldalon. 2. A vagy a gombbal válassza ki a „Visszaállítás” menüpontot, majd nyomja meg az ENTER gombot. 3. A ▲ vagy a ▼ gombbal válassza ki az „OK” vagy a „Kilépés” feliratot. Nyomja meg az ENTER gombot. 4. A kilépéshez nyomja meg az EXIT gombot. ➣ A „Visszaállítás” mindegyik képmódra használandó.
Kép rTovábbi menüpontok Részletbeállításo Méret : Auto széles Képernyő mód : 16 : 9 Dig. Zajcsökk. : Ki Aktív szín : Ki DNle : Ki Visszaállítás : OK Mozgatás
rTovábbi menüpontok Részletbeállításo Méret : Auto széles Képernyő mód : 16 : 9 Dig. Zajcsökk. : Ki Aktív szín : Ki DNle : Ki Visszaállítás : OK OK Kilépés Mozgatás
2007-03-08 �� 3:04:54
Digitális zajcsökkentés, Aktív szín, DNIe Ha gyenge a készülék által fogott jel, akkor aktiválhatja a digitális zajcsökkentés funkciót, mely segíti az esetleg megjelenő zaj és szellemképek csökkentését. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. . A „Kép” menüpont kiválasztásához nyomja meg az ENTER gombot. 2. Válassza ki a kívánt beállítást a vagy a gombbal, majd nyomja meg az ENTER gombot. A választható beállítások: Dig. Zajcsökk., Aktív szín, DNIe. 3. Ha megfelelőnek találja a beállítást, nyomja meg az ENTER gombot. 4. A kilépéshez nyomja meg az EXIT gombot.
Kép rTovábbi menüpontok Részletbeállításo Méret : Auto széles Képernyő mód : 16 : 9 Dig. Zajcsökk. : Ki Aktív szín : Ki DNle : Ki Visszaállítás : OK Mozgatás
Dig. zajcsökk.: Ki/Alacsony/Közepes/Magas/Auto. Ha gyenge a készülék által fogott jel, akkor aktiválhatja ezt a funkciót, hogy csökkentse a statikus és szellemképet, amely megjelenhet a képernyőn. ➣ Ez a funkció a PC módban nem használható. Aktív szín: Ki/Be Ha bekapcsolja ezt a beállítást, az égbolt kékjének és a fű zöldjének erőssége és tisztasága élénkebbé teszi a képet a képernyőn. ➣ Ez a funkció a PC módban nem használható. ➣ Ez a funkció a Film és Normál módban nem használható. DNIe: Ki/Bemutató/Be A kiváló képminőség érdekében a televízió DNIe-funkcióval rendelkezik. Ez a funkció akkor működik, ha a DNIe „Be” van kacsolva. Ha a DNIe funkciót a Bemutató állapotra váltotta, a képernyőn demonstrációs céllal láthatja a normál és a DNIe-funkciót alkalmazó képet. Így megláthatja a különbséget a kép minőségében. ➣ DNIeTM (a Samsung digitális képminőség-javító technológiája) . Ez a szolgáltatás a 3D zajszűréssel, részletkiemeléssel, kontraszterősítéssel és fehérerősítéssel még részletgazdagabb képet varázsol Ön elé. Az új képkompenzáló algoritmus világosabb, tisztább, részletesebb képet biztosít. A DNIe™ technológia minden jelet a néző szeméhez igazít. ➣ Ez a funkció a PC módban nem használható. ➣ Ez a funkció a Film módban nem használható.
BN68-01177B-X0Hun-0306.indd 20
2007-03-06 �� 9:36:08
Kép a képben megjelenítés (PIP) Mode : Custom A teljes képernyős képablakkal egyidejűleg egy kisebb képablak Beállítás TV Equalizer is megjeleníthető. Ezáltal a nagy képablak megtekintése közben rTovábbi menüpontok : Off SRS TSXT PC házimozi ::Ki másik műsort vagy bármilyen csatlakoztatott berendezés Auto Volume Off Energiagazd. :: Ki Internal Mute Off videobemenetét is nézheti. HDMI feketeszint : Alacsony Reset PIP : Ki 1. A menü megjelenítéséhez nyomja meg a MENU gombot. . A vagy a gombbal válassza ki a „Beállítás” menüpontot, . majd nyomja meg az ENTER gombot. Move Enter Return 2. A vagy a gombbal válassza ki a „PIP” menüpontot, majd Mozgatás Belépés Vissza nyomja meg az ENTER gombot. Mode :PIP Custom TV Equalizer 3. Nyomja meg ismét az ENTER gombot. . PIP :: Be SRS TSXT Off Forrás : TV A vagy a gombbal válassza ki a „Be” menüpontot, majd Auto :: Off MéretVolume Internal Mute : Off Helyzet : nyomja meg az ENTER gombot. Reset Program : P 1 ➣ Ha a Kép a képben (PIP) funkció aktív, a fő kép oldalaránya „16:9” lesz. 4. A vagy a gombbal válassza ki a „Forrás” menüpontot, Move Enter Return majd nyomja meg az ENTER gombot. A kis képablak forrásának Mozgatás Belépés Vissza kiválasztásához nyomja meg a vagy a gombot, majd az ENTER gombot. ➣ Az alkép a főképtől eltérő forrásbeállításokkal rendelkezhet. 5. A vagy a gombbal válassza ki a kis képablakhoz a „Méret” menüpontot, majd nyomja meg az ENTER gombot.. A kis képablak méretének kiválasztásához nyomja meg a . A PiP funkció be- vagy vagy a gombot, majd az ENTER gombot. kikapcsolásához nyomja meg ➣ Ha a fő képablak “Komponens”, “PC” módban van, a „Méret” többször egymás után a lehetőség nem választható. távvezérlőn található „PIP” gombot. 6. A vagy a gombbal válassza ki a „Helyzet” menüpontot, majd nyomja meg az ENTER gombot. . A kis képablak pozíciójának kiválasztásához nyomja meg a vagy a gombot, majd az ENTER gombot. 7. A vagy a gombbal válassza ki a „Program” menüpontot, majd nyomja meg az ENTER gombot. . A kis képablakban megjeleníteni kívánt csatornát a vagy a gombbal választhatja ki. Nyomja meg az ENTER gombot. ➣ A „Program” funkció csak akkor lehet aktív, ha a kis kép beállítása a TV. 8. A kilépéshez nyomja meg az EXIT gombot. ➣ Néha előfordulhat, hogy a PIP-ablakban látható alkép minősége valamelyest romlik, amikor a főképernyőn játékot vagy karaokét néz.
Forrás: Méret: Képhelyzet: Program:
Az alkép forrásának kiválasztására szolgál. Az alkép méretének kiválasztására szolgál. Az alkép mozgatására szolgál. A kis képablakban programváltásra szolgál.
PIP-beállítások O: PIP működik, X: PIP nem működik
2007-03-06 �� 9:36:09
HDMI feketeszint A feketeség szintje a képernyőn a képmélység szabályozása érdekében közvetlenül is megválasztható. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. A vagy a gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot. 2. A vagy a gombbal válassza ki a „HDMI feketeszint ” menüpontot, majd nyomja meg az ENTER gombot. 3. A vagy a gombbal válassza ki a „Normál” vagy az „Alacsony” menüpontot, majd nyomja meg az ENTER gombot. 4. A kilépéshez nyomja meg az EXIT gombot. ➣ Ez a funkció csak akkor aktív, ha a kívülről származó bemenet a HDMI csatlakozón érkezik (RGB jelsorozat).
TV Mode : Custom Beállítás Equalizer rTovábbi menüpontok SRS TSXT : Off PC házimozi ::Ki Auto Volume Off Energiagazd. :: Ki Internal Mute Off HDMI feketeszint : Alacsony Reset PIP : Ki
Normál: A kép világosabb lesz. Alacsony: A kép sötétebb lesz.
Mode : Custom Beállítás Equalizer rTovábbi menüpontok : Off SRS TSXT PC házimozi ::Ki Auto Volume Off Energiagazd. :: Ki Internal Mute Off HDMI feketeszint : Alacsony Normál Reset Alacsony PIP : Ki
A hang alapbeállításának módosítása Kiválaszthatja az adott műsor megtekintéséhez használni kívánt speciális hanghatásokat. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. A vagy a gombbal válassza ki a „Hang” menüpontot, majd nyomja meg az ENTER gombot. 2. Az „Üzemmód” menüpont kiválasztásához nyomja meg ismét az ENTER gombot. 3. Válassza ki a megfelelő hanghatást a vagy a gombbal, majd nyomja meg az ENTER gombot. 4. A kilépéshez nyomja meg az EXIT gombot. Normál: Zene: Film: Beszéd: Egyedi:
Normál hang mód. A zenét a szöveghez képest kiemeli. A filmeknek élethű hangzást ad. A szöveget az egyéb hangokhoz képest kiemeli. Egyedi hangbeállítások. (Lásd „Hangbeállítások módosítása”)
TV Hang Üzemmód : Egyedi Hangszínszabályzó SRS TS XT : Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás
Hang Üzemmód : Custom Normál Zene Hangszínszabályzó Film SRS TSXT : Off Beszéd Autom. hangerő : Off Egyedi Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás
2007-03-08 �� 5:17:01
Hangbeállítások módosítása A hangbeállításokat a saját igényeinek megfelelően adhatja meg. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. . A vagy a gombbal válassza ki a „Hang” menüpontot, majd nyomja meg az ENTER gombot. 2. A vagy a gombbal válassza ki a „Hangszínszabályzó” menüpontot, majd nyomja meg az ENTER gombot. 3. A vagy a gombbal válassza ki a kívánt elemet. Nyomja meg az ENTER gombot. 4. A kívánt beállítás eléréséhez nyomja meg a vagy a gombot. Nyomja meg az ENTER gombot. 5. A kilépéshez nyomja meg az EXIT gombot. ➣ Ha ezen beállításokat bármilyen módon megváltoztatja, a Hang üzemmód automatikusan az „Egyedi” beállításra vált.
TV Hang Üzemmód : Egyedi Hangszínszabályzó SRS TS XT : Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás
A TruSurround XT (SRS TS XT) beállítása A TruSurround XT szabadalmaztatott SRS technológia, amely megoldja az 5,1 többcsatornás tartalmak két hangsugárzón keresztül történő lejátszásának problémáját. A TruSurround lenyűgöző virtuális térhatás élményét kínálja bármely két hangszórós lejátszó rendszerrel, akár a televízió belső hangszóróin is. A rendszer teljesen kompatibilis az összes többcsatornás formátummal. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. . A vagy a gombbal válassza ki a „Hang” menüpontot, majd nyomja meg az ENTER gombot. 2. A vagy a gombbal válassza ki az „SRS TS XT” menüpontot, majd nyomja meg az ENTER gombot. 3. A vagy a gombbal válassza a „Be” vagy „Ki” állapotot. Nyomja meg az ENTER gombot. 4. A kilépéshez nyomja meg az EXIT gombot.
TV Hang Üzemmód : Egyedi Hangszínszabályzó SRS TS XT : Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás
Hang Üzemmód : Egyedi Hangszínszabályzó Ki SRS TS XT : Off Be Autom. hangerő : Off Belső némítás : Ki Hangválasztás : Főkép Visszaállítás
A TruSurround XT, az SRS és a szimbólum az SRS Labs, Inc. védjegye. A TruSurround XT technológia beépítését az SRS Labs, Inc. licenceli.
Ezeket a lehetőségeket a távvezérlőn található SRS gombbal is beállíthatja.
BN68-01177B-X0Hun-0306.indd 23
2007-03-06 �� 9:36:14
Fejhallgató csatlakoztatása A TV-készülékhez fejhallgatót csatlakoztathat, így a helyiségben tartózkodók zavarása nélkül nézheti a TV-műsort. ➣ Ha csatlakoztatja a fejhallgató csatlakozóját a megfelelő helyre, csak az „SRS TS XT”és az „Autom. hangerő” beállítás választható a Hang menüben. ➣ A nagy hangerővel és hosszantartóan használt fejhallgató halláskárosodást okozhat. ➣ Amikor fejhallgatót csatlakoztat a rendszerhez, akkor a hangszórók nem szólnak. ➣ A TV és a fejhallgató hangerejének beállítása eltérő.
A hangmód kiválasztása A hangmódot a „DUAL” gombbal állíthatja be. Ha megnyomja, a képernyőn megjelenik az aktuális hangmód.
MONO STEREO Automatikus váltás
MONO ↔ DUAL 1. DUAL 2
DUAL 1 Automatikus váltás
Ezeket a lehetőségeket a távvezérlőn található DUAL gombbal is beállíthatja.
Gyenge sztereojel és automatikus váltás esetén állítsa a készüléket Mono módba.
A hangerő automatikus beállítása Valamennyi műsorszóró állomás saját jelviszonyokkal rendelkezik, ezért nem egyszerű és nem kényelmes, ha minden egyes csatornaváltáskor be kell állítania a hangerőt. Ezzel a funkcióval automatikusan beállíthatja a kívánt csatorna hangerejét: magas moduláló jel esetén a hangkimenet csökkentésével, alacsony moduláló jel esetén pedig a hangkimenet növelésével. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. . A vagy a gombbal válassza ki a „Hang” menüpontot, majd nyomja meg az ENTER gombot. 2. A vagy a gombbal válassza ki az „Autom. hangerő” menüpontot, majd nyomja meg az ENTER gombot. 3. A vagy a gombbal válassza a „Be” vagy „Ki” állapotot. Nyomja meg az ENTER gombot. 4. A kilépéshez nyomja meg az EXIT gombot.
TV Hang Üzemmód : Egyedi Hangszínszabályzó SRS TS XT : Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás
Hang Üzemmód : Egyedi Hangszínszabályzó SRS TSXT : Ki Autom. hangerő : Off Ki Be Belső némítás : Off Hangválasztás : Főkép Visszaállítás Mozgatás
2007-03-06 �� 9:36:16
A belső némítás beállítása Ha külön hangszórókból szeretné hallgatni a hangokat, kapcsolja ki a belső erősítőt. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. . A vagy a gombbal válassza ki a „Hang” menüpontot, majd nyomja meg az ENTER gombot. 2. A vagy a gombbal válassza ki a „Belső némítás” menüpontot, majd nyomja meg az ENTER gombot. 3. A vagy a gombbal válassza a „Be” vagy „Ki” állapotot. Nyomja meg az ENTER gombot. 4. A kilépéshez nyomja meg az EXIT gombot. ➣ Ha a „Belső némítás” „Be” van kapcsolva, a hangmenüben csak a „Hangválasztás” (PIP-módban) funkció állítható.
TV Hang Üzemmód : Egyedi Hangszínszabályzó SRS TS XT : Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás
Hang Üzemmód : Egyedi Hangszínszabályzó SRS TS XT : Ki Autom. hangerő : Ki Ki Belső némítás : Off Be Hangválasztás : Visszaállítás Mozgatás
A kis képablak hangjának hallgatása Amíg a PIP funkció aktív, hallgathatja az alkép műsorának hangját. . A menü megjelenítéséhez nyomja meg a MENU gombot.. Nyomja meg a ▲ vagy a ▼ gombot a „Hang” kiválasztásához, majd az ENTER gombot. . A ▲ vagy a ▼ gombbal válassza ki a „Hangválasztás” menüpontot, majd nyomja meg az ENTER gombot. 3. Az „Alkép” kiválasztásához nyomja meg a ▲ vagy a ▼ gombot.. Nyomja meg az ENTER gombot. . A kilépéshez nyomja meg az EXIT gombot. Főkép: A főkép hangjának hallgatására használható. Alkép: Az alkép hangjának hallgatására használható.
Akkor választhatja ezt a beállítást, ha a „PIP” „Be” állapotban van. (21. oldalon)
TV Hang Üzemmód : Egyedi Hangszínszabályzó SRS TS XT : Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás
Hang Üzemmód : Egyedi Hangszínszabályzó SRS TS XT : Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Main Főkép Alkép Visszaállítás Mozgatás
2007-03-06 �� 9:36:18
Hangbeállítások visszaállítása a gyári alapbeállításra Bekapcsolt Játék mód mellett a Hangvisszaállítás funkció aktív. TV Ha a hangszínszabályzó beállítása után lép a Visszaállítás funkcióra, visszaáll a hangszínszabályzó gyári alapbeállítása. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. . A vagy a gombbal válassza ki a „Hang” menüpontot, majd nyomja meg az ENTER gombot. 2. A vagy a gombbal válassza ki a „Visszaállítás” menüpontot, majd nyomja meg az ENTER gombot. 3. A kilépéshez nyomja meg az EXIT gombot. ➣ Akkor választhatja ezt a beállítást, ha a „Játék mód” „Be” állapotban van.
Hang Üzemmód : Egyedi Hangszínszabályzó SRS TS XT : Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás
Az aktuális idő beállítása és megjelenítése Beállíthatja a TV-készülék óráját úgy, hogy az INFO gomb megnyomásakor megjelenjen az aktuális idő. Akkor is be kell állítania az időt, amikor az automatikus be-/kikapcsolás időzítőt szeretné használni. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. . A vagy a gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot. 2. A vagy a gombbal válassza ki az „Idő” menüpontot, majd nyomja meg az ENTER gombot. 3. Az „Órabeállítás” menüpont kiválasztásához nyomja meg az ENTER gombot. 4. Következőhöz... Gomb Az „Hónap”, „Dátum”, „Év”, „Óra”, vagy a „Perc” lépés
Az „Hónap”, „Dátum”, „Év”, „Óra”, vagy a „Perc” beállítása
TV Mode : Custom Beállítás Equalizer Plug & Play SRS TSXT : Off Nyelv : Magyar Auto Volume : Off Idő Internal Mute Off Játék mód ::Ki Reset Kék képernyő : Ki Dallam : Ki PC További menüpontok Move
Nyomja meg az ENTER gombot. 5. A kilépéshez nyomja meg az EXIT gombot. ➣ Ne húzza ki a tápkábelt a fali aljzatból, mert az órát újból be kell állítania. ➣ A távvezérlőn található számgombok segítségével is beállíthatja az évet, a hónapot, a dátumot, az órát és a percet.
BN68-01177B-X0Hun-0306.indd 26
2007-03-06 �� 9:36:19
Az automatikus kikapcsolás beállítása Megadhat egy olyan – 30 és 180 perc közötti – időtartamot, amelynek letelte után a televízió automatikusan készenléti üzemmódba kapcsol. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. . A vagy a gombbal válassza ki a „Beállítás” menüpontot, . majd nyomja meg az ENTER gombot. 2. A vagy a gombbal válassza ki az „Idő” menüpontot, majd nyomja meg az ENTER gombot. 3. A vagy a gombbal válassza ki az „Auto kikapcs.” menüpontot, majd nyomja meg az ENTER gombot. 4. Nyomja meg annyiszor a vagy a gombot, míg meg nem jelenik a kívánt idő (Ki, 30, 60, 90, 120, 150, 180). . Nyomja meg az ENTER gombot. 5. A kilépéshez nyomja meg az EXIT gombot. ➣ Amikor az időzítő 0-hoz ér, a TV-készülék automatikusan készenléti üzemmódba kapcsol.
TV Mode : Custom Beállítás Equalizer Plug & Play SRS TSXT : Off Nyelv : Magyar Auto Volume : Off Idő Internal Mute Off Játék mód ::Ki Reset Kék képernyő : Ki Dallam : Ki PC További menüpontok Move
Idő Órabeállítás Auto kikapcs. 1. időzítő 2. időzítő 3. időzítő
: 00 : 00 : Ki Ki : 30 30 60 : 60 90 90 : 120 120 150 150 180 180 Belépés
A televízió automatikus be- és kikapcsolása 1. A menü megjelenítéséhez nyomja meg a MENU gombot. . A vagy a gombbal válassza ki a „Beállítás” menüpontot, . majd nyomja meg az ENTER gombot. 2. A vagy a gombbal válassza ki az „Idő” menüpontot, majd nyomja meg az ENTER gombot. 3. A vagy a gombbal válassza ki az „1. időzítő”, a „2. időzítő” vagy a „3. időzítő” menüpontot, majd nyomja meg az ENTER gombot. 4. Az „Óra” beállításához nyomja meg a vagy a gombot, majd a gombbal lépjen a következő pontra.. A többi elemet is a fenti módszerrel adhatja meg. Bekapcsolva vagy Inaktivált
Nyomja meg a vagy a gombot
Választható: Egyszer, Minden nap, Hétfő-péntek, Hétfő-szombat, . Szombat-vasárnap
Nyomja meg a vagy a gombot
Állítható 0~100 között
Nyomja meg a vagy a gombot
Állítható Program között
Nyomja meg a vagy a gombot
TV Mode : Custom Beállítás Equalizer Plug & Play SRS TSXT : Off Nyelv : Magyar Auto Volume : Off Idő Internal Mute Off Játék mód ::Ki Reset Kék képernyő : Ki Dallam : Ki PC További menüpontok
1. időzítő Bekapcsolási idő 5 00 6
Kikapcsolási idő Ismétlés Hangerő
A beállítás befejezése után a RETURN gomb megnyomásával térhet vissza a korábbi képernyőhöz. - Az aktuális idő az INFO gomb megnyomására mindig megjelenik. - A távvezérlőn található számgombok segítségével közvetlenül beállíthatja az órát, a percet és a csatornát. 5. A kilépéshez nyomja meg az EXIT gombot.
BN68-01177B-X0Hun-0306.indd 27
2007-03-06 �� 9:36:22
A nyelv kiválasztása A készülék első használatakor meg kell adnia, hogy milyen nyelven jelenjenek meg a menük és utasítások. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. . A vagy a gombbal válassza ki a „Beállítás” menüpontot, . majd nyomja meg az ENTER gombot. 2. A vagy a gombbal válassza ki a „Nyelv” menüpontot, majd . nyomja meg az ENTER gombot. 3. A vagy a gombbal válassza ki a kívánt nyelvet. Nyomja meg . az ENTER gombot. ➣ 21 nyelvből választhat. 4. A kilépéshez nyomja meg az EXIT gombot.
TV Mode : Custom Beállítás Equalizer Plug & Play SRS TSXT : Off Nyelv : Magyar Auto Volume : Off Idő Internal Mute Off Játék mód ::Ki Reset Kék képernyő : Ki Dallam : Ki PC További menüpontok Move Mozgatás
Mode : Custom Beállítás Equalizer Plug & Play SRS TSXT : Off Nyelv : English Magyar Auto Volume : Off Idő Polski Internal Mute Off Játék mód :: Off Русский Reset Kék képernyő : Off Български Dallam : Off Türkçe PC Norsk További menüpontok q
Move Enter Return Mozgatás
Játékmód használata PlayStationTM vagy XboxTM jellegű játékokra csatlakozva a Mode : Custom Beállítás TV Equalizer játékmenü segítségével valószerűbb élményre tehet szert. Plug & Play SRS TSXT : Off Nyelv : Magyar Auto Volume : Off 1. A menü megjelenítéséhez nyomja meg a MENU gombot. . Idő Internal Mute :Ki Off Játék mód : A vagy a gombbal válassza ki a „Beállítás” menüpontot, Reset Kék képernyő : Ki Dallam : Ki majd nyomja meg az ENTER gombot. PC 2. A vagy a gombbal válassza ki a „Játék mód” menüpontot, További menüpontok majd nyomja meg az ENTER gombot. Move Enter Return 3. A vagy a gombbal válassza a „Be” vagy „Ki” állapotot. Mozgatás Belépés Vissza Nyomja meg az ENTER gombot. Mode : Custom Beállítás TV Equalizer 4. A kilépéshez nyomja meg az EXIT gombot. Plug & Play SRS TSXT : Off Nyelv : Magyar Auto Volume : Off ➣ Ha lecsatlakozik a játékról, és másik külső eszközre szeretne Idő Internal Mute Off Játék mód :: Off Ki váltani, törölje a játék mód beállítását a képmenüből. Reset Kék képernyő : Off Be Dallam : Ki ➣ Ha a TV menü Játék módban jeleníti meg, a képernyőkép PC enyhén megremeg. További menüpontok Move Enter Return ➣ A Játék mód TV üzemmódban nem elérhető. Mozgatás Belépés Vissza ➣ Bekapcsolt Játék mód mellett: A Kép és a Hang mód automatikusan Egyedi opcióra vált, és a felhasználó nem módosíthatja a módbeállítást. Az Audió menü Hang módja inaktív lesz. Állítsa be a hangot a hangszínszabályzóval. A Hangvisszaállítás funkció aktiválódik. Ha a hangszínszabályzó beállítása után lép a Visszaállítás funkcióra, visszaáll a hangszínszabályzó gyári alapbeállítása.
BN68-01177B-X0Hun-0306.indd 28
2007-03-06 �� 9:36:24
A Kék képernyő mód beállítása, Dallam választása Kék képernyő: Ha a készülék nem fogad jeleket, vagy ha a fogadott jelek igen gyengék, akkor a zajos háttérkép helyett automatikusan egy kék képernyő jelenik meg. Ha azonban továbbra is a gyenge minőségű képet szeretné nézni, akkor a „Kék képernyő” módot állítsa „Ki” állásba. Dallam: Beállíthatja, hogy a TV-készülék be- és kikapcsoláskor dallamot játsszon. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. . A vagy a gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot. 2. A vagy a gombbal válassza ki a „Kék képernyő” vagy a „Dallam” menüpontot. Nyomja meg az ENTER gombot. 3. A vagy a gombbal válassza a „Be” vagy „Ki” állapotot. . Nyomja meg az ENTER gombot. 4. A kilépéshez nyomja meg az EXIT gombot.
TV Beállítás Plug & Play Nyelv : Magyar Idő Játék mód : Ki Kék képernyő : Off Dallam : Ki PC További menüpontok Move Mozgatás
Mode : Custom Beállítás Equalizer Plug & Play SRS TSXT : Off Nyelv : Magyar Auto Volume : Off Idő Internal Mute Off Játék mód :: Ki Reset Ki Kék képernyő : Off Be Dallam : Ki PC További menüpontok Move Mozgatás
Mode : Custom Beállítás Equalizer Plug & Play SRS TSXT : Off Nyelv : Magyar Auto Volume : Off Idő Internal Mute Off Játék mód :: Ki Reset Kék képernyő : Ki Dallam : Ki Ki PC Alacsony További menüpontok Közepes Magas Mozgatás
A PC házimozi beállítása Jobb minőségű képet nézhet, ha a beállításokat PC üzemmódban konfigurálja. Ha bekapcsolja a PC házimozi funkciót, konfigurálható a DNIe és a Részletbeállítások (ha a Kép mód beállítása Normál vagy Film) ugyanúgy, mint PC módban. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. . A vagy a gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot. 2. A vagy a gombbal válassza a „PC házimozi” menüpontot. . Nyomja meg az ENTER gombot. 3. A vagy a gombbal válassza a „Be” vagy „Ki” állapotot. . Nyomja meg az ENTER gombot. 4. A kilépéshez nyomja meg az EXIT gombot. ➣ Ez a funkció csak a PC módban használható.
TV Mode : Custom Beállítás Equalizer rTovábbi menüpontok : Off SRS TSXT PC házimozi :: Ki Auto Volume Off Energiagazd. :: Ki Internal Mute Off HDMI Resetfeketeszint : Normál PIP : Ki
Mode : Custom Beállítás Equalizer rTovábbi menüpontok : Off SRS TSXT PC házimozi :Ki Ki Auto Volume : Off Be Energiagazd. :: Ki Internal Mute Off HDMI feketeszint : Normál Reset PIP : Ki
2007-03-06 �� 9:36:26
Az Energy Saving (Energiatakarékosság) funkció használata A funkció úgy szabályozza a TV-képernyő fényerejét, hogy az energiafelhasználás minimális legyen. Éjszakai TV-nézéskor az Energiagazd.” menü állapotát állítsa „Magas” fokozatra, ezzel csökkenti a szemet érő sugárzást és az energiafogyasztást. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. . A vagy a gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot. 2. A vagy a gombbal válassza ki az „Energiagazd.” menüpontot, majd nyomja meg az ENTER gombot. 3. A vagy a gombbal válassza ki a kívánt beállítást (Ki, Alacsony, Közepes, Magas, Auto.). Nyomja meg az ENTER gombot. 4. A kilépéshez nyomja meg az EXIT gombot.
TV Mode : Custom Beállítás Equalizer További menüpontok : Off SRS TSXT PC házimozi :Ki Auto Volume Off Energiagazd. ::Ki Internal Mute Off HDMI feketeszint ::Normál Reset
Beállítás További menüpontok PC házimozi :Ki Energiagazd. : Off Ki HDMI feketeszint : Off Alacsony PIP Közepes Magas Auto.
Forrás kiválasztása Választhat a TV kimeneti csatlakozóihoz csatlakoztatott külső jelforrások közül. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. . A ▲ vagy a ▼ gombbal válassza ki a „Bemenet” menüpontot, majd nyomja meg az ENTER gombot. 2. A „Forráslista” menüpont kiválasztásához nyomja meg ismét az ENTER gombot. ➣ Amennyiben nincs külső eszköz a készülékéhez csatlakoztatva, a forráslistában csak a „TV”, „1. Külső”, „2. Külső” és a „Forráslista” van aktiválva. Az „AV”, „S-Video”, „Komponens”, „PC”, „HDMI1”, „HDMI2”, csak akkor van aktiválva, ha készüléket csatlakoztatott hozzájuk. 3. A vagy a gombbal válassza ki a kívánt eszközt. . Nyomja meg az ENTER gombot.
A távirányítón lévő SOURCE gomb megnyomásával válthat az elérhető források között. A TV mód a távirányító TV gombja, a számgombok (0~9), és a P / gomb segítségével is kiválasztható. A SOURCE (Forrás) gombbal azonban nem.
A bemeneti forrásnevek szerkesztése A bemeneti csatlakozókhoz csatlakoztatott eszközök nevének megadásával a bemeneti forrásválasztás megkönnyíthető. 1. A menü megjelenítéséhez nyomja meg a MENU gombot. . A „Bemenet” menüpont kiválasztásához nyomja meg az ENTER gombot. 2. A vagy a gombbal válassza ki a „Névszerkesztés” menüpontot, majd nyomja meg az ENTER gombot. 3. A szerkeszteni kívánt eszközt az vagy a gombbal választhatja ki. Nyomja meg az ENTER gombot. 4. A vagy a gombbal válassza ki a kívánt eszközt.. Nyomja meg az ENTER gombot. 5. A kilépéshez nyomja meg az EXIT gombot.
TV Mode : Custom Bemenet Equalizer Forráslista :: TV SRS TSXT Off Névszerkesztés Auto Volume : Off Internal Mute : Off Reset
Mode : Custom Névszerkesztés Equalizer 1. Külső : ------ SRS TSXT Off 2. Külső :: ---Videomagnó Auto Volume Off AV :: ---DVD Internal Mute Off S-Video : ---D-VHS Komponens : ---Reset Kábelvevő egység PC : ---HD-vevő egység HDMI1 : ---Műholdvevő HDMI2 : ---: ---- q Move Enter Return Mozgatás
2007-03-06 �� 9:36:29
Teletext dekóder A TV-csatornák többsége olyan írott információkat tartalmazó „teletext” oldalakat hordoz, mint például: Televízióműsorok időpontjai Közérdekű közlemények és időjárás-jelentés Sporteredmények Feliratok nagyothallók számára. A teletext oldalak hat kategóriába soroltak. Betűjel
A B C D E F Tartalom A kiválasztott oldalszám. A műsorszóró állomás azonosítója. Az aktuális oldalszám vagy a keresés állapota. A dátum és az idő. A szöveg. Állapotinformáció.
A teletext információ megjelenítése Ha a jelvétel megfelelő, akkor a teletext-információkat bármikor megjelenítheti. Egyébként: az információ hiányos lehet. Előfordulhat, hogy néhány oldal nem jelenik meg. A teletext mód aktiválása és a tartalomjegyzék-oldal megjelenítése: 1. A P ( ) vagy a P ( ) gombbal válassza ki a teletext szolgáltatást nyújtó csatornát. 2. A TTX/MIX ( ) gomb megnyomásával aktiválja a teletext módot. ➣ Megjelenik a tartalom oldal. Ez a MENU ( ) gomb megnyomásával bármikor ismét előhívható. 3. Nyomja meg ismét a TTX/MIX ( ) gombot. ➣ Az aktuális adás a képernyőn a „Teletext”, „Double” (Kettős), és „Mix” módban jelenik meg. 4. A TV gomb megnyomásával léphet ki a szöveges megjelenítési módból. ➣ Ha a szöveg megtekintésekor töredezett karaktereket lát, akkor ellenőrizze, hogy a szöveg nyelve egyezik-e a „Beállítás” menüben megadott nyelvvel. Ha a nyelv beállítása eltér, válassza a szöveg nyelvének megfelelő nyelvet a „Beállítás” menüben.
BN68-01177B-X0Hun-0306.indd 32
Adott teletext-oldal kiválasztása Az oldalszám közvetlen megadásához nyomja meg a távirányító megfelelő számgombjait: 1. A tartalomjegyzékben szereplő háromjegyű oldalszám megadásához nyomja meg a távirányító megfelelő számgombjait. 2. Ha a kiválasztott oldalhoz másodlagos oldalak tartoznak, azok sorban jelennek meg. Ha képernyőt szeretné kimerevíteni egy adott oldalon, akkor nyomja meg PIP ( ) gombot. A folytatáshoz nyomja meg újra a PIP ( ) gombot. 3. A különféle megjelenítési módok választása: Ennek megjelenítéséhez...
A teletext-információk és a normál műsor
Rejtett szöveg (például vetélkedők válaszai) A normál képernyő
Egy másodlagos oldal a négyjegyű számával megadva
A következő oldal Az előző oldala
P P Duplaméretű betűket: • A képernyő felső felén • A képernyő alsó felén
POSITION ( • Egyszer • Kétszer
Fastext használat teletext-oldal kiválasztásához A teletext oldalain található különféle témakörök színkódoltak, és kiválaszthatók a távirányító színes gombjaival. 1. A TTX/MIX ( ) gomb megnyomásával jelenítse meg a teletext tartalomjegyzékét. 2. Nyomja meg a választani kívánt témakörnek megfelelő színes gombot (a választható témakörök az állapot-információs sorban láthatók). 3. Az előző oldal megjelenítéséhez nyomja meg a piros gombot. . A következő oldal megjelenítéséhez nyomja meg a zöld gombot. 4. A TV gomb megnyomásával léphet ki a szöveges megjelenítési módból.
BN68-01177B-X0Hun-0306.indd 33
2007-03-06 �� 9:36:31
A (Windows XP alapú) számítógépes szoftver beállítása Az alábbiakban a Windows képernyőbeállításait láthatja egy szokványos számítógép esetében. A saját számítógépén megjelenő képek azonban az adott Windows verziótól és a videokártyától függően eltérhetnek az itt látottaktól. Ha a tényleges képernyők különböznek is, az esetek többségében ugyanazok az alapbeállítási információk érvényesek. (Ellenkező esetben lépjen kapcsolatba a számítógép gyártójával vagy a Samsung márkakereskedőjével.) 1. Először kattintson a Windows Start menüjén a „Vezérlőpult” parancsra. 2. Amikor megjelenik a Vezérlőpult ablaka, válassza a „Megjelenés és témák” kategóriát. Ekkor az ablak tartalma megváltozik. 3. Amikor megjelent a Megjelenés és témák ablak, kattintson a „Megjelenítés” ikonra. Ekkor megjelenik a Megjelenítés tulajdonságai párbeszédablak. 4. A párbeszédpanelen kattintással válassza a „Beállítások ” lapfület. A méret (felbontás) helyes beállítása: optimálisan 1360 X 768. Ha a függőleges frekvencia választható a képernyőbeállítások párbeszédpanelén, annak megfelelő értéke „60” vagy „60 Hz” legyen. Egyéb esetben kattintson az “OK” gombra, és lépjen ki a párbeszédpanelből.
Képernyőmódok A képernyő pozíciója és mérete a számítógép monitorától és annak felbontásától függően egyaránt változik. A táblázatban szereplő felbontásokat javasoljuk. (A támogatás határain belül minden felbontás támogatott) D-Sub Bemenet Mód
Vízszintes frekvencia (kHz)
Függőleges frekvencia (Hz)
Képpontfrissítés gyakorisága (MHz)
Szink. polaritás (V/F)
Képpontfrissítés gyakorisága (MHz) 25,175 28,322 25,175 40,000 65,000 85,800
A sorváltós módot a rendszer nem támogatja. Nem szabványos videoformátum kiválasztása esetén az egység működése rendellenes lehet. Az önálló és az összetett módokat támogatja a készülék. Az SOG-módot nem támogatja. Magyar - 34
BN68-01177B-X0Hun-0306.indd 34
2007-03-06 �� 9:36:32
A számítógép beállítása A kép durva- és finomhangolása (képzár): PC TV A képminőség szabályozás lényege, hogy megszüntesse, vagy Képzár Helyzet csökkentse a zavaró képhatásokat. Autom. beállítás Ha a zavar a finomhangolással nem szűnik meg, akkor a lehető Kép visszaáll. legmegfelelőbben (durva) állítsa be a frekvenciát, majd végezzen ismét finomhangolást. A zavar csökkentése után igazítsa újra a képet úgy, hogy az a képernyő közepére illeszkedjen. Mozgatás Belépés Vissza 1. Beállítás: A SOURCE gomb megnyomásával válassza ki a PCüzemmódot. TV Képzár 2. A menü megjelenítéséhez nyomja meg a MENU gombot. . Durva 50 A vagy a gombbal válassza ki a „Beállítás” menüpontot, Finom 50 majd nyomja meg az ENTER gombot. 3. A vagy a gombbal válassza ki a „PC” menüpontot, majd nyomja meg az ENTER gombot. 4. A „Képzár” menüpont kiválasztásához nyomja meg az ENTER gombot. Mozgatás Belépés Vissza 5. A vagy a gombbal válassza ki a „Durva” vagy a „Finom” beállítást, majd nyomja meg az ENTER gombot. 6. A vagy a gombbal állítsa be a képminőséget. Nyomja meg az ENTER gombot. 7. A kilépéshez nyomja meg az EXIT gombot. A kép pozíciójának módosítása: Módosítsa a PC-képernyő helyzetét, ha az nem illeszkedik a TV-képernyőre. 1. Végezze el a „A kép durva- és finomhangolása (képzár)” című rész 1-3. lépését. 2. A vagy a gombbal válassza ki a „Helyzet” menüpontot, majd nyomja meg az ENTER gombot. 3. A vagy a gombbal állítsa be a kép függőleges pozícióját. A vagy a gombbal állítsa be a kép vízszintes pozícióját. Nyomja meg az ENTER gombot. 4. A kilépéshez nyomja meg az EXIT gombot. A PC képernyő automatikus beállítása (Autom. beállítás): Az automatikus beállítás segítségével a készülék PC képernyője önmagát állítja be, a bejövő videojel alapján. A finom, durva és a helyzet funkció értékei automatikusan beállítottak. 1. Végezze el a „A kép durva- és finomhangolása (képzár)” című rész 1-3. lépését. 2. A vagy a gombbal válassza ki az „Autom. beállítás” menüpontot, majd nyomja meg az ENTER gombot. 3. A kilépéshez nyomja meg az EXIT gombot. A képbeállítások inicializálása (Képvisszaállítás) Valamennyi képbeállítást helyettesítheti a gyári alapbeállított értékekkel. 1. Végezze el a „A kép durva- és finomhangolása (képzár)” című rész 1-3. lépését. 2. A vagy a gombbal válassza ki a „Kép visszaáll.” menüpontot, majd nyomja meg az ENTER gombot. 3. A kilépéshez nyomja meg az EXIT gombot.
PC Képzár Helyzet Autom. beállítás Kép visszaáll.
PC Képzár Helyzet Autom. beállítás Kép visszaáll.
2007-03-06 �� 9:36:34
A fali konzol beállítása (LE40S8, LE46S8) (külön megvásárolható) A fali konzol felszerelése után egyszerűen állíthatja be a televízió helyzetét. 1. A menü megjelenítéséhez nyomja meg a MENU gombot.. A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” opciót, majd nyomja meg az ENTER gombot. 2. A ▲ vagy ▼ gombbal válassza ki a „Fali konzol állítása” lehetőséget, majd nyomja meg az ENTER gombot. 3. Állítsa be a kívánt helyzetet a ▲,▼,◄ vagy ► gombokkal. 4. A kilépéshez nyomja meg az EXIT gombot. ➣ Ha valamelyik nyílgombot akkor nyomja meg, amikor a televízió . képernyője nem mutatja a képernyőmenüt, megjelenik a . beállítási képernyő. ➣ Kikapcsoláskor a televízió visszaáll az üzembe helyezés eredeti . helyzetébe. Bekapcsoláskor a televízió felveszi a legutolsóként . beállított és eltárolt helyzetet.
TV Beállítás Plug & Play Nyelv : Magyar Idő Játék mód : Ki Kék képernyő : Ki Dallam : Ki PC További menüpontok Mozgatás
Mode : Custom Beállítás Equalizer rTovábbi menüpontok : Off SRS TSXT PC házimozi ::Ki Auto Volume Off Energiagazd. :: Ki Internal Mute Off HDMI Resetfeketeszint : Alacsony Fali konzol állítása PIP : Ki Move Mozgatás
Fali konzol állítása 1. pozíció
Középső 1 Beállítás INFO
A távirányító gomb használata
Művelet Fali konzol szögbeállítása
Billentés felfelé, billentés lefelé, mozgatás jobbra, mozgatás balra.
Visszavitel az üzembe helyezés eredeti helyzetébe.
Helyzet tárolása és visszavitel a tárolt helyzetbe
3 helyzet megőrzése a vörös, zöld és sárga gombokkal. Visszavitel a megőrzött helyzetbe ezzel a 3 színes gombbal.
Az üzembe helyezéshez tanulmányozza a mellékelt Üzembe helyezési útmutatót. A termék üzembe helyezéséhez és a fali konzol üzembe helyezéséhez és mozgatásához feltétlenül kérje ki egy arra szakosodott, üzembe helyezéssel foglalkozó vállalat véleményét. Ezt az Üzembe helyezési útmutatót akkor használja, ha a fali konzolt a falra szereli fel.. Ha a fali konzolt más felületre szereli fel, lépjen kapcsolatba a legközelebbi márkakereskedővel.
BN68-01177B-X0Hun-0306.indd 36
2007-03-06 �� 9:36:36
A Kensigton féle lopászár használata A Kensington zár olyan eszköz, amellyel a rendszer fizikailag rögzíthető, ha a készüléket nyilvános helyen használják. A zárat külön kell beszerezni. A zár kinézése és használatának módja – a gyártótól függően – eltérhet az ábrán láthatótól. A Kensington zár használatával kapcsolatban a hozzá tartozó kézikönyvben talál további információt. 1. Helyezze a zárszerkezetet a TV Kensington zárának Kábel nyílásába (1. ábra), majd fordítással zárja be (2. ábra). 2. ábra 2. Csatlakoztassa a Kensington zár kábelét. 1. ábra 3. Erősítse a kensington zárat ➣ A Kensington zár elhelyezkedése a típustól függően asztalhoz vagy nehéz változhat. tárgyhoz. <Kiegészítő>
Hibaelhárítás: Mielőtt szakemberhez fordulna Nincs kép vagy hang
• Ellenőrizze, hogy a tápfeszültség vezetéke csatlakoztatva van-e a fali csatlakozóaljzatba. • Ellenőrizze, hogy megnyomta-e a készülék előoldalán található POWER gombokat. • Ellenőrizze a kép kontraszt- és fényerő-beállítását. • Ellenőrizze a hangerőt.
A kép normális, de nincs hang
• Ellenőrizze a hangerőt. • Ellenőrizze, hogy a távirányító MUTE gombját nem nyomta-e meg. • Ellenőrizze, hogy a „Belső némítás” funkció ki van-e kapcsolva.
Nincs kép, vagy csak feketefehér kép van
• Színbeállítások módosítása. • Ellenőrizze, hogy a kiválasztott műsorszórórendszer megfelelően . működik-e.
A hangot és a képet zavarja valami.
• Próbálja azonosítani a televízió működését befolyásoló elektromos készüléket, és tegye azt távolabb. • Csatlakoztassa a televíziót egy másik tápfeszültség-aljzatba.
Elmosódott vagy szemcsés kép, illetve torz hang tapasztalható
• Ellenőrizze az antenna irányát, elhelyezését és csatlakozásait. . Ez a zavar beltéri antenna használata esetén gyakran fellép.
A távirányító nem megfelelően működik
• Cserélje ki a távvezérlő elemeit. • Tisztítsa meg a távvezérlő felső szélét (az átviteli ablakot). • Ellenőrizze, hogy az elemek a polaritásnak megfelelően vannak-e behelyezve.
Az „Ellenőrizze a jelkábelt.” üzenet jelenik meg.
• Ellenőrizze, hogy az adatkábel megfelelően van-e a számítógéphez, illetve a videoforrásokhoz csatlakoztatva. • Ellenőrizze, hogy a számítógép, illetve a videoforrások be vannak-. e kapcsolva.
PC módban a „Nem támogatott üzemmód.” üzenet jelenik meg.
• Ellenőrizze a videokártya maximális felbontását és frekvenciáját. • Vesse össze ezeket az értékeket a megjelenítési mód adataival.
A TFT LCD panel 3 133 440 képpontból álló panelt használ, aminek előállítása magas szintű műszaki felkészültséget és felszereltséget igényel. Előfordulhat azonban, hogy a képernyőn ennek ellenére néhány világos és sötét képpont jelenik meg. . Ezek a képpontok a készülék teljesítményét nem befolyásolják. Magyar - 37
BN68-01177B-X0Hun-0306.indd 37
2007-03-06 �� 9:36:36
Műszaki és környezeti jellemzők ➣
A SAMSUNG mindenkor termékei javítását, fejlesztését tartja szem elôtt. Ezért a mûszaki adatok és a használati útmutató megváltoztatásának jogát fenntartja. 2/1984. (III. 10.) BkM–IpM számú együttes rendelet alapján tanúsítjuk, hogy a LE26S8, LE32S8, LE37S8, LE40S8, LE46S8 típusú SAMSUNG gyártmányú színes televíziók megfelelnek az alábbi mûszaki jellemzôknek: A modell neve
Képernyő mérete (képátló) Energiafelvétel A PC felbontása Hang Kimenő Méret (Sz x H x M) Készülékház Állvánnyal Súly (állvánnyal) Környezeti feltételek Üzemelési hőmérséklet Üzemelési páratartalom Tárolási hőmérséklet Tárolási páratartalom A modell neve Képernyő mérete (képátló) Fogyasztás A PC felbontása Hang Kimenet Méret (Sz x H x M) Készülékház Állvánnyal Súly (állvánnyal) Környezeti feltételek Üzemi hőmérséklet Üzemi páratartalom Tárolási hőmérséklet Tárolási páratartalom
26 hüvelyk 120 W 1360 x 768 60 Hz-nél
32 hüvelyk 150 W 1360 x 768 60 Hz-nél
37 hüvelyk 170 W 1360 x 768 60 Hz-nél
40 hüvelyk 210 W 1360 x 768 60 Hz-nél
46 hüvelyk 260 W 1360 x 768 60 Hz-nél
A kivitel és a jellemzők előzetes értesítés nélkül változhatnak. Ez a készülék a B osztályba tartozó digitális készülék. A tápellátásra vonatkozó előírásokat a termékre ragasztott címkén tekintheti meg. Magyar - 38
BN68-01177B-X0Hun-0306.indd 38
2007-03-06 �� 9:36:37
Ez az oldal szándékosan üres.
e Volba formátu obrazu
