MANUALE UTENTE LE40M86BD SAMSUNG

Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung.

Contacte con SAMSUNG WORLD-WIDE

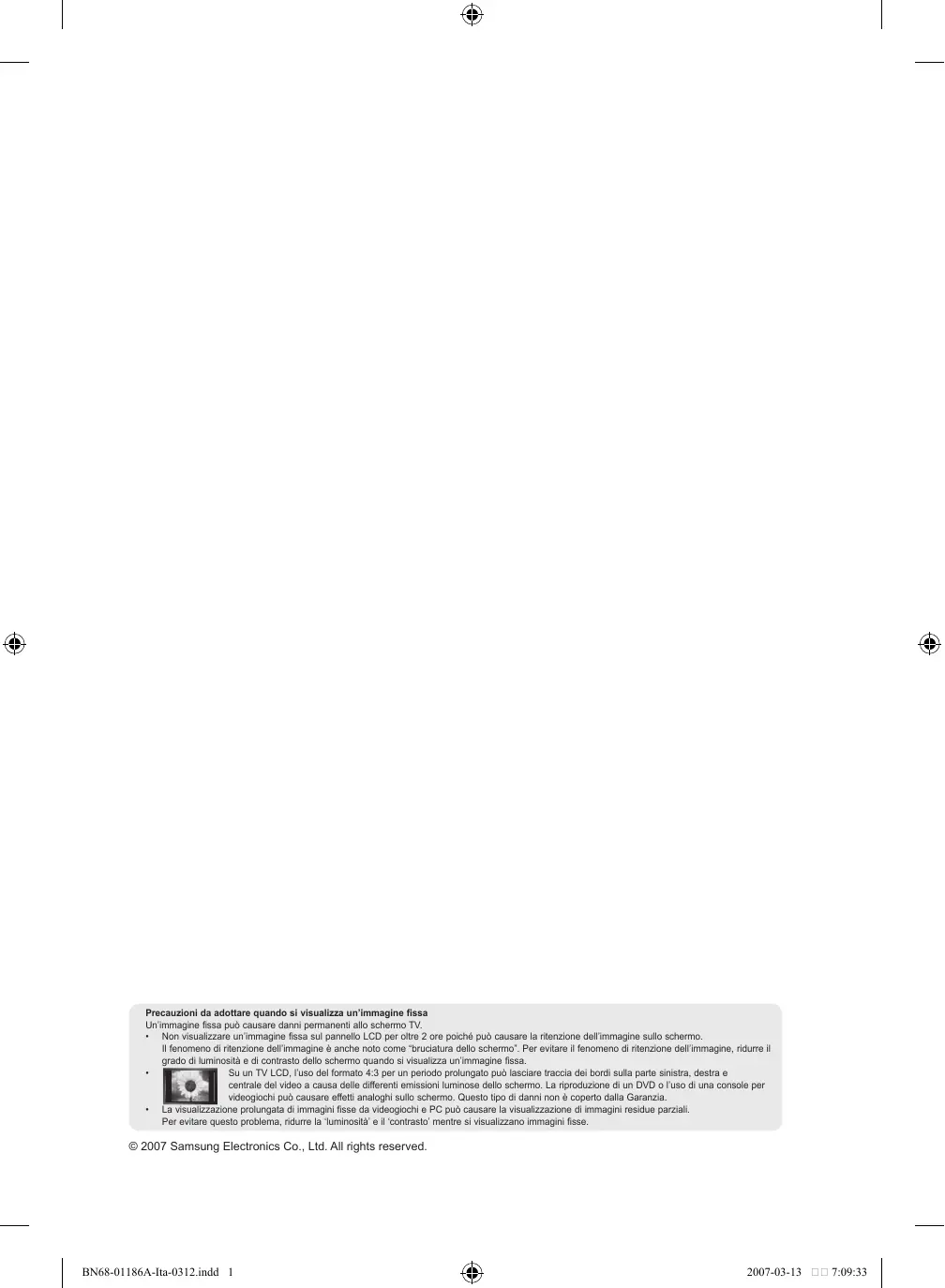

Precauzioni da adottare quando si visualizza un'immagine fissa

Un'immagine fissa può causare danni permanenti allo schermo TV.

• Non visualizzare un'immagine fissa sul pannello LCD per oltre 2 ore poiché può causare la ritenzione dell'immagine sullo schermo. Il fenomeno di ritenzione dell'immagine è anche noto come "bruciatura dello schermo". Per evitare il fenomeno di ritenzione dell'immagine, ridurre il grado di luminosità e di contrasto dello schermo quando si visualizza un'immagine fissa.
  Su un TV LCD, l'uso del formato 4:3 per un periodo prolungato può lasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l'uso di una console per videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla Garanzia.
• La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare la visualizzazione di immagini residue parziali. Per evitare questo problema, ridurre la 'luminosità' e il 'contrasto' mentre si visualizzano immagini fisse.

Contenuto

◆ Elenco dei componenti.... 3
◆ Installazione del Kit di montaggio a parete ..... 3
◆ Pannello di controllo.... 4
◆ Pannello dei collegamenti .... 5
◆Telecomando....7
◆ Installazione delle batterie nel telecomando ..... 8
◆ Accensione e spegnimento .... 8
◆ Attivazione della modalità Standby del televisore 8

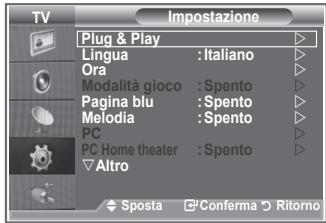

◆ Plug & Play....9

IMPOSTAZIONE DEI CANALI

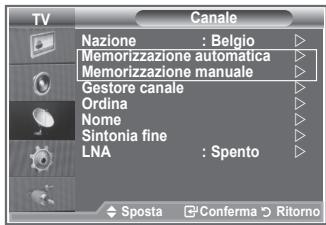

◆ Memorizzazione automatica dei canali ...... 10
◆ Memorizzazione manuale dei canali....11

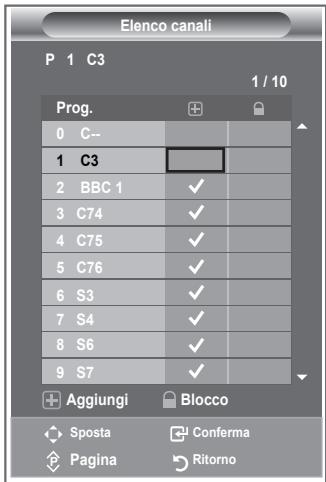

◆ Impostazione degli elenchi dei canali.... 12

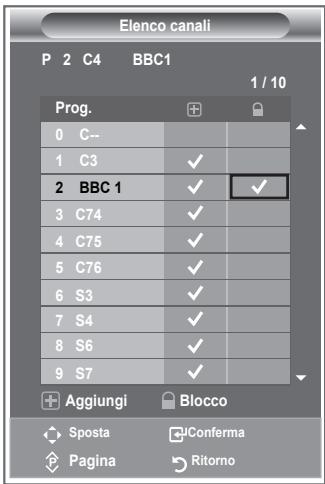

◆ Attivazione del Blocco canali.... 12

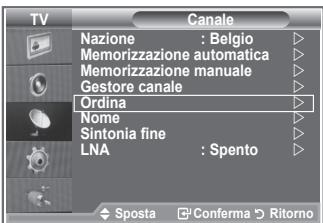

◆ Ordinamento dei canali memorizzati.... 13

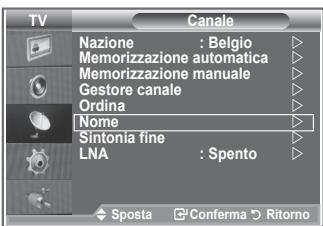

◆ Assegnazione di nomi ai canali.... 13

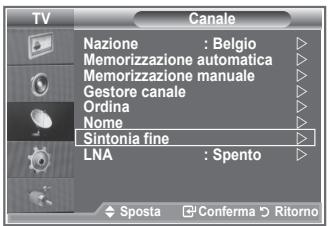

◆ Sintonia fine dei canali 14

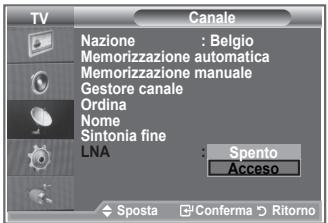

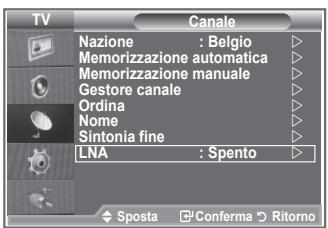

◆ LNA (Low Noise Amplifier) 14

IMPOSTAZIONE DELL'IMMAGINE

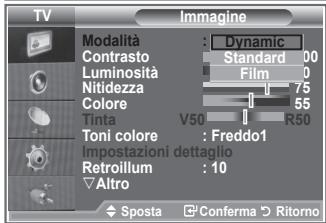

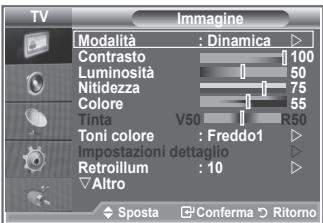

◆ Modifica dello standard dell'immagine ..... 15

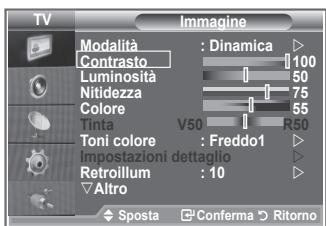

◆ Regolazione dell'immagine personalizzata ..... 15

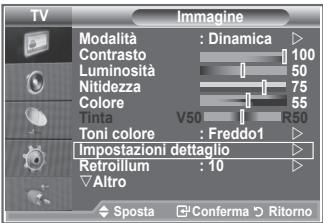

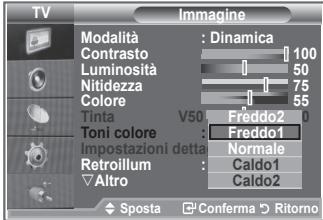

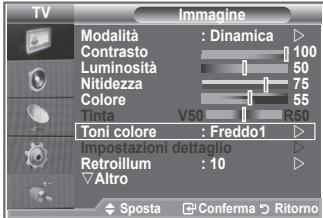

◆ Modifica del tono del colore 16

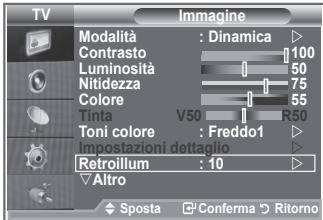

◆ Attivazione della retroilluminazione.... 16

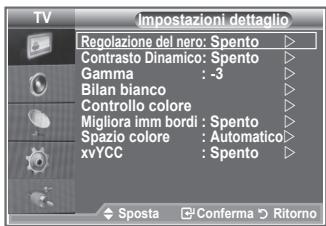

◆ Configurazione delle impostazioni dettagliate dell'immagine.... 17

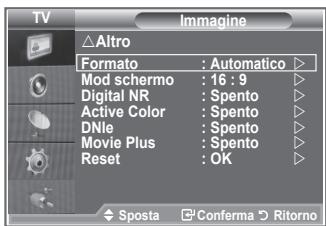

◆ Modifica delle dimensioni dell'immagine ...... 18
◆ Fermo immagine corrente 19

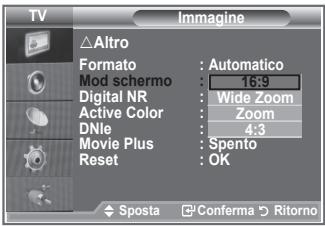

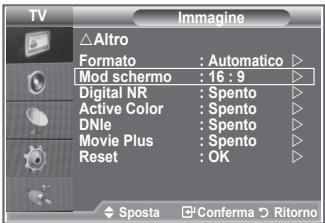

◆ Selezione della modalità schermo ..... 19

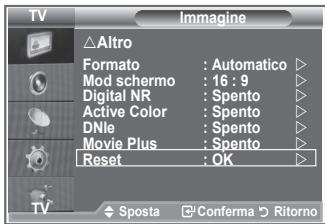

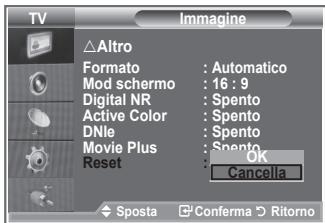

◆ Ripristino delle impostazioni predefinite dell'immagine 19

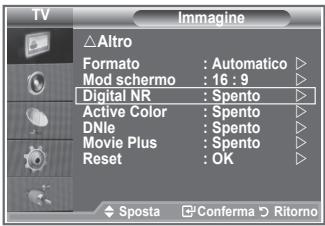

◆ Digital NR / Active Color / DNle / Movie Plus.... 20
◆ Visualizzazione in modalità PIP (Picture in Picture)...... 21
◆ Livello di nero HDMI 22

IMPOSTAZIONE DELL'AUDIO

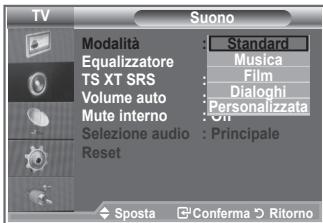

◆ Modifica dello standard audio ...... 22

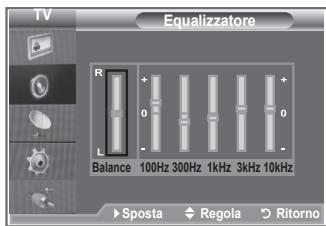

◆ Regolazione delle impostazioni audio ...... 23

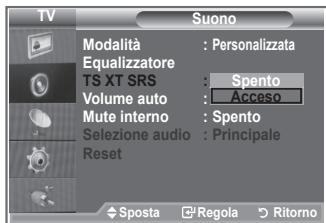

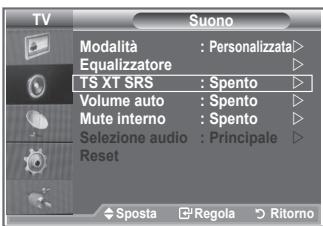

◆ Impostazione di TruSurround XT (SRS TS XT) 23
◆ Collegamento delle cuffie 24

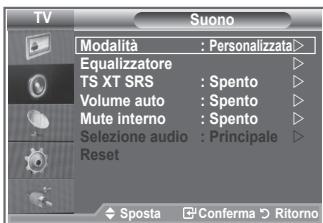

◆ Selezione della modalità audio 24

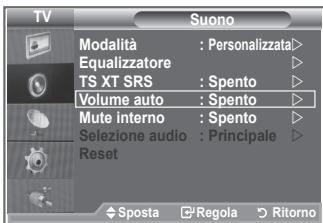

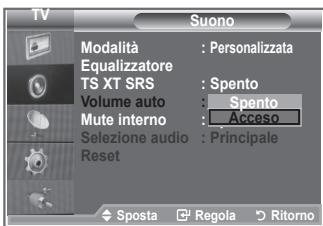

◆ Regolazione automatica del volume ...... 24

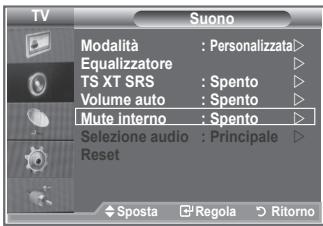

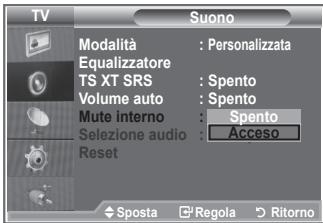

◆ Selezione di Mute interno.... 25

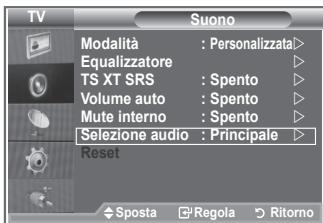

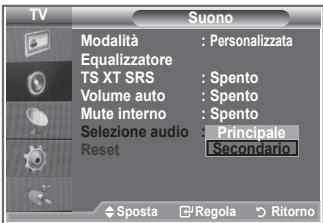

◆ Attivazione dell'audio dell'immagine secondaria.... 25

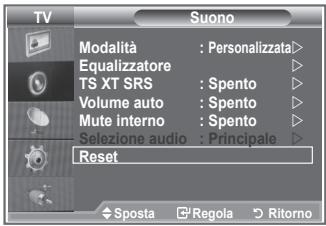

◆ Ripristino delle impostazioni audio predefinite 26

IMPOSTAZIONE DELL'ORA

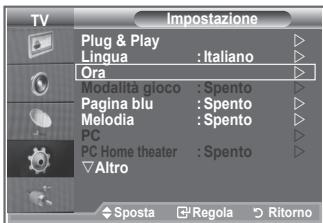

◆ Impostazione e visualizzazione dell'ora corrente 26

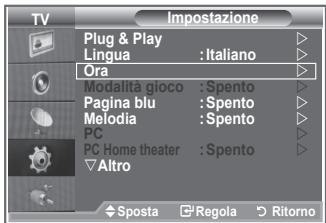

◆ Impostazione del timer di spegnimento...... 27

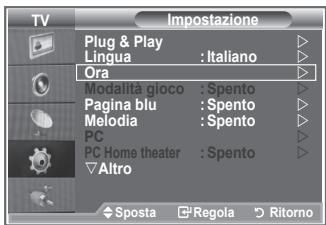

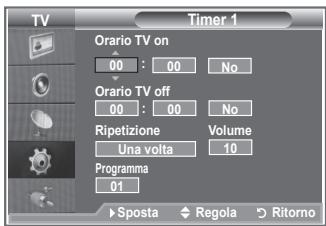

◆ Accensione e spegnimento automatico del televisore 27

DESCRIZIONE DELLE FUNZIONI

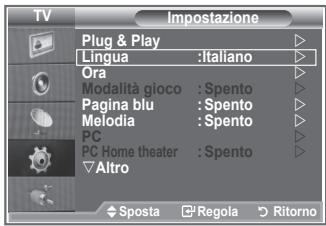

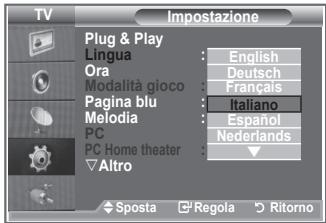

◆ Scelta della lingua 28

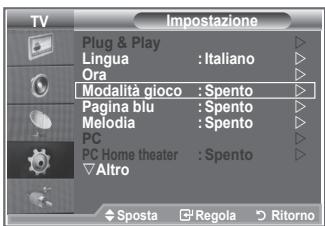

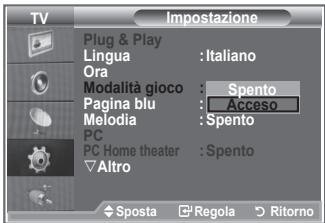

◆Uso della modalità Gioco 28

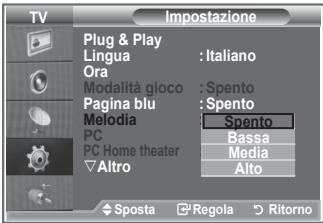

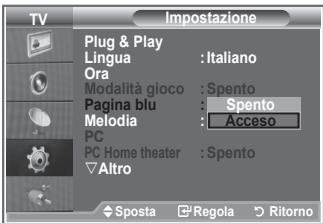

◆ Impostazione della modalità Pagina blu / Selezione della melodia 29

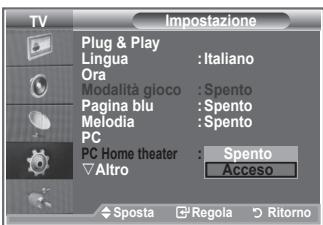

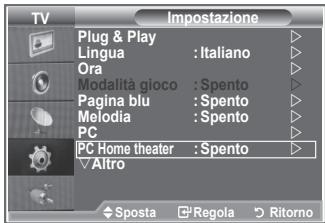

◆ Impostazione di PC Home Theater 29

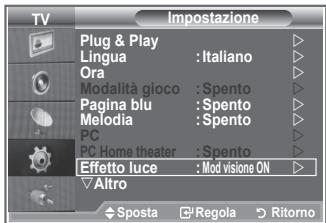

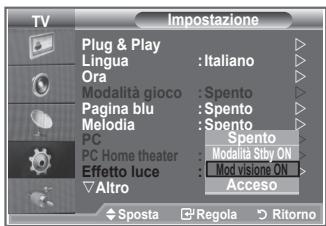

◆ Impostazione di Effetto luce (LE40N8, LE46N8)... 30
◆ Utilizzo della funzione Risp. energia ...... 30
◆ Selezione della sorgente 31

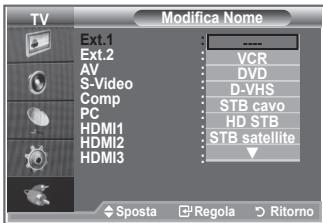

◆ Modifica dei nomi delle sorgenti di ingresso .... 31

USO DELLA FUNZIONE DTV

◆ Anteprima del sistema di menu DTV.... 32

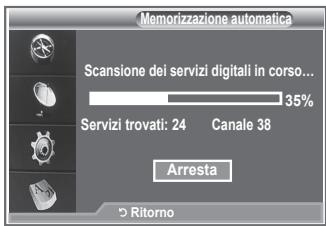

♦ Aggiornamento automatico dell'elenco dei canali 33
♦ Aggiornamento manuale dell'elenco dei canali 33

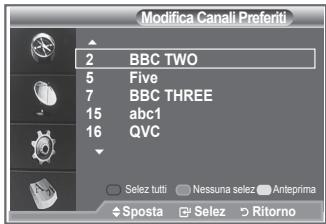

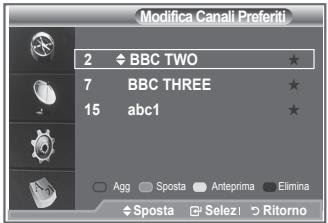

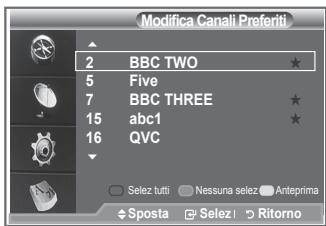

◆ Modifica dei canali preferiti.... 34

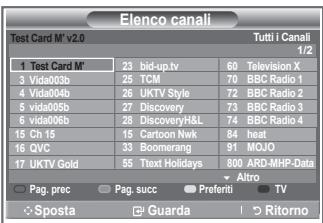

◆ Selezione dell'elenco dei canali ...... 36

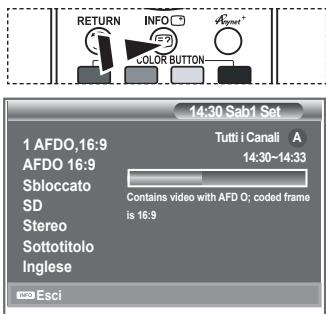

◆ Visualizzazione di informazioni sul programma.... 36

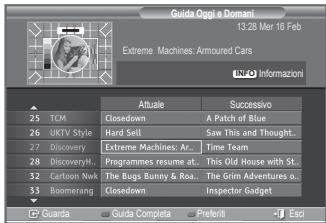

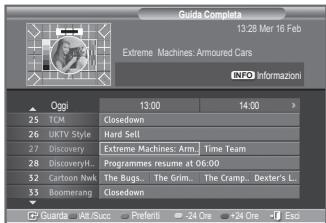

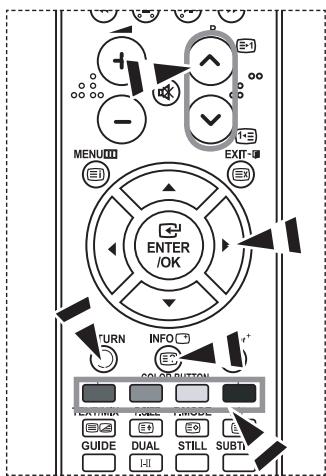

◆ Visualizzazione delle informazioni EPG ...... 37
◆ Uso della funzione Elenco programmato ..... 38

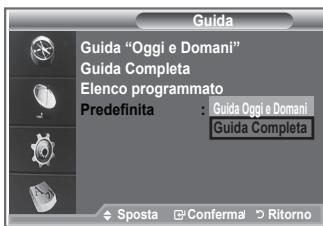

◆ Impostazione della guida Predefinita ...... 38

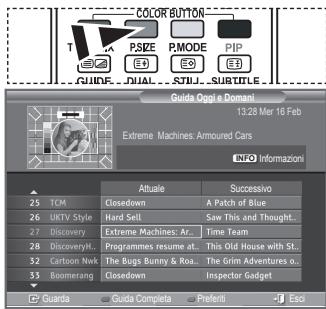

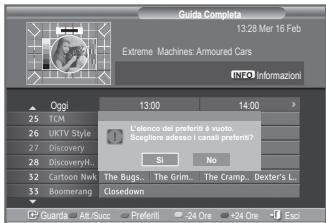

◆ Visualizzazione di tutti i canali e dei canali preferiti.... 39

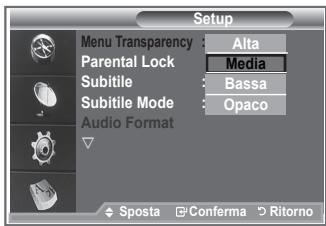

◆ Regolazione della trasparenza del menu...... 40

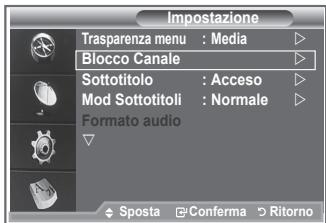

◆ Impostazione della funzione Blocco Canale .... 40

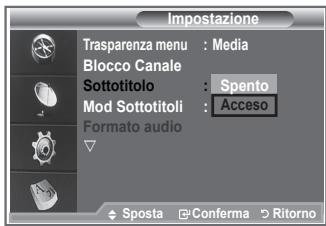

◆ Impostazione dei sottotitoli.... 41

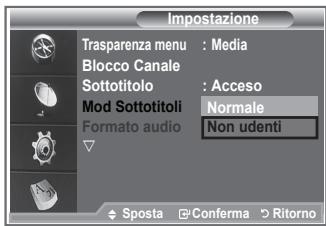

◆ Impostazione della modalità Sottotitoli...... 41

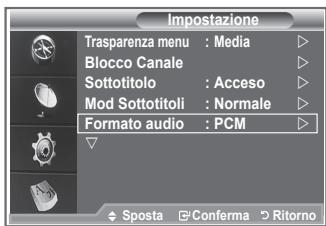

◆ Selezione del formato audio.... 41
◆ Selezione del testo digitale (solo GB) ...... 42
◆ Selezione del fuso orario (Solo per la Spagna) ... 42
◆ Visualizzazione delle informazioni sul prodotto 42

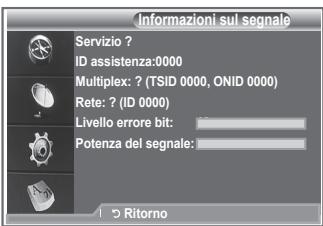

◆ Controllo delle informazioni sul segnale...... 43

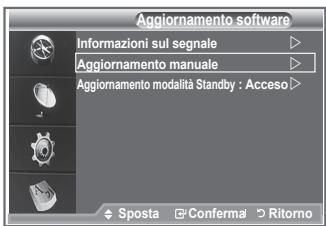

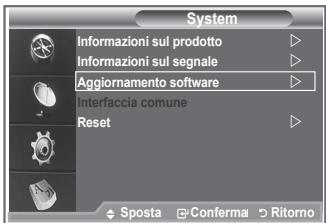

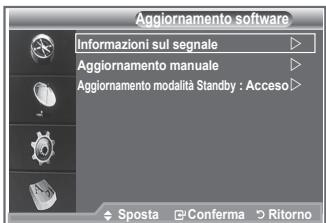

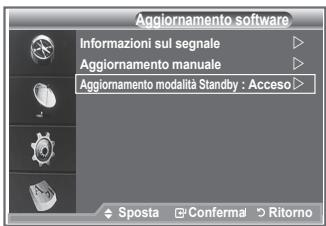

♦ Aggiornamento del software 43
◆ Visualizzazione dell'interfaccia comune ..... 44

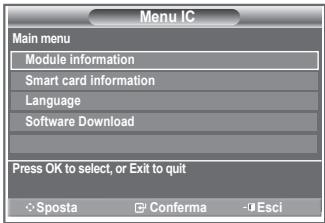

◆ Selezione del menu IC (Interfaccia comune) ... 44

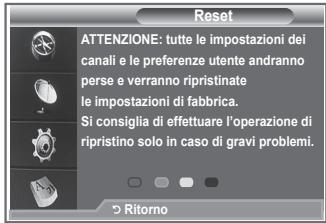

◆ Azzeramento 45
◆ Selezione della lingua preferita (sottotitoli, audio o teletext) 45
◆ Preferenza.... 46

USO DELLA FUNZIONE TELETEXT

◆ Decoder Teletext 46

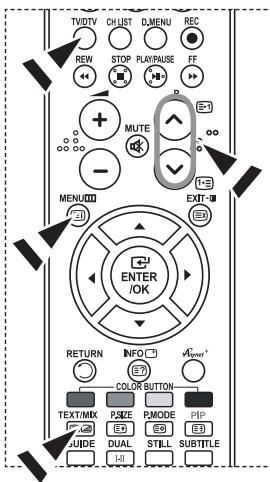

◆ Visualizzazione delle informazioni Teletext ..... 47

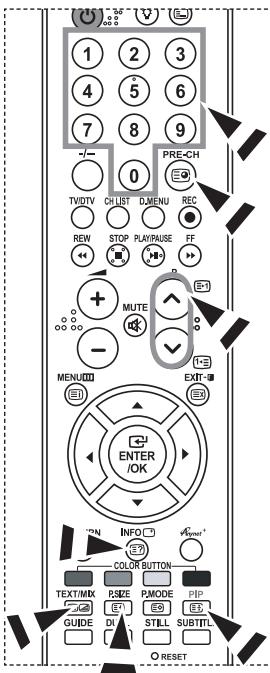

◆ Selezione di una pagina Teletext specifica..... 47
◆ Utilizzo della modalità Fastext per selezionare una pagina Teletext.... 48
◆ Configurazione del telecomando...... 48
◆ Codici del telecomando 49

IMPOSTAZIONE DEL PC

◆ Impostazione del software del PC (basato su Windows XP)....52
◆ Modalità di visualizzazione.... 52
◆ Impostazione del PC 53

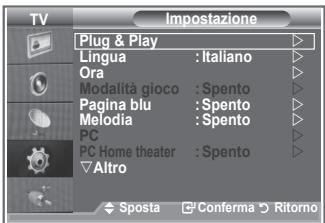

◆ Regolazione montaggio a parete (LE40M8, LE46M8, LE52M8, LE40N8, LE46N8) (kit venduto separatamente) 54

INFORMAZIONI SU ANYNET+

◆ Che cos'è Anynet+? 55

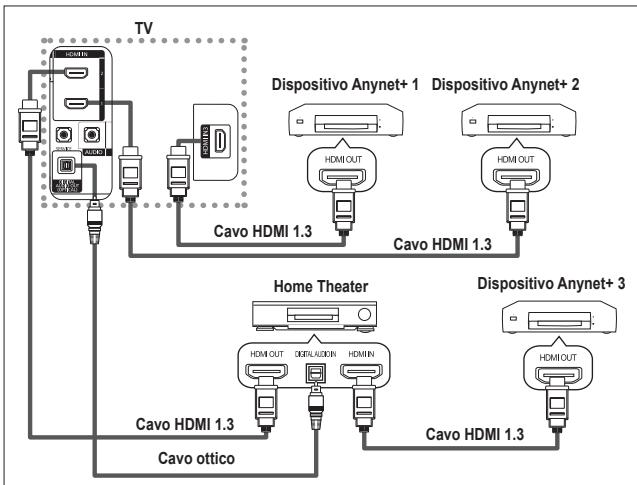

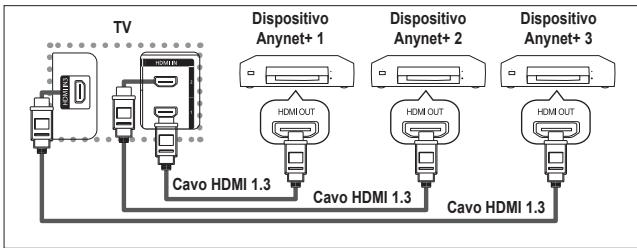

◆ Collegamento dei dispositivi Anynet+...... 55
◆ Configurazione di Anynet+ 56

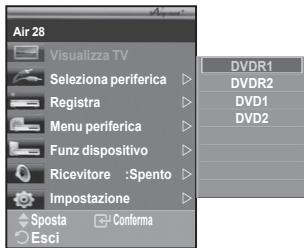

◆ Scansione e passaggio da un dispositivo Anynet+ all'altro.... 56
◆ Registrazione 57
◆ Ascolto tramite il ricevitore .... 58
◆ Controlli da effettuare prima di contattare l'assistenza tecnica 58

CONSIGLI PER L'USO

◆ Uso del blocco Kensington antifurto.... 59
◆ Risoluzione dei problemi: Prima di contattare l'assistenza.... 59
◆ Specifiche tecniche e ambientali.... 60

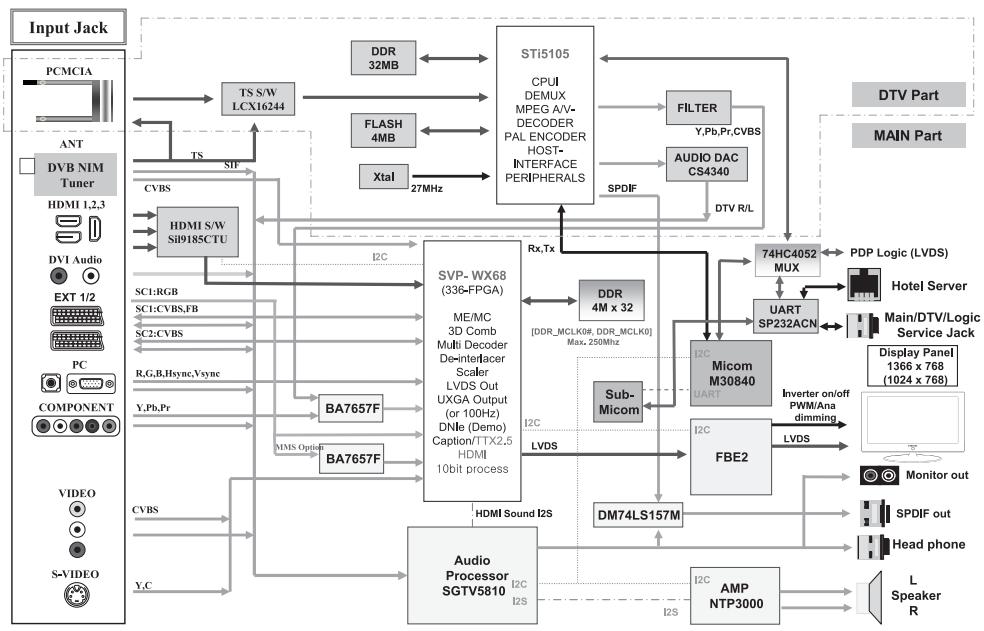

◆ Diagrammi a blocchi....61

Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1

Simboli

Premere

Importante

Nota

Tasto One-Touch

Elenco dei componenti

Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se qualsiasi componente risulta mancante, contattare il rivenditore.

Telecomando e batterie (AAA x 2)	Cavo di alimentazione	Coprifondo	Panno per la pulizia
• Manuale dell'utente	• Scheda di garanzia	• Guida alla sicurezza	• Schede di registrazione

➢ Scheda di garanzia/ Guida alla sicurezza / Schede di registrazione (Non disponibili in tutte le sedi)
In base al modello, il piedistallo e la relativa vite potrebbero non essere inclusi.

Installazione del Kit di montaggio a parete

Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il televisore alla parete.

Per informazioni dettagliate sull'installazione del kit di montaggio a parete, consultare le istruzioni fornite insieme agli articoli del kit. Contattare un tecnico per richiedere assistenza quando si monta la staffa a parete.

Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o infortuni causati da una installazione autonoma del televisore da parte dell'utente.

Rimuovere il piedistallo, coprire il foro sul fondo con un tappo e serrare con due viti

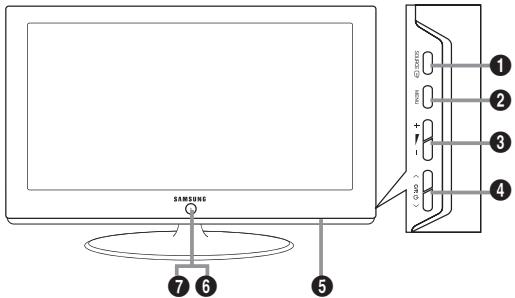

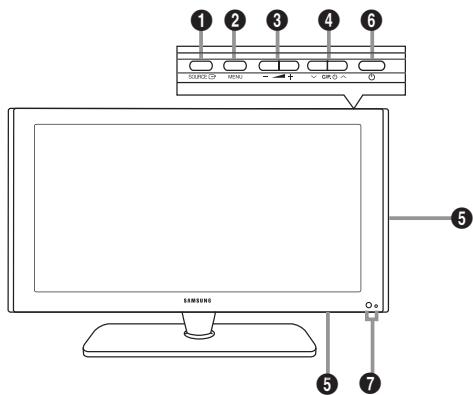

[LE37M8 LE40M8 LE46M8 LE52M8]

SAMSUNG 7 6 5 1 2 3 4 G-OPEN + - G-OPEN

[LE40N8 LE46N8]

1 2 3 4 6 SOURCE OF MENU + - GUI G - 5 SAMSUNG O 7

La forma e il colore del prodotto possono variare in base al modello.

① SOURCE

Alterna tutte le sorgenti d'ingresso disponibili (TV, Est.1, Est.2, AV, S-Video, Component, PC, HDMI1, HDMI2, HDMI3, DTV). Nel menu a video, utilizzare questo tasto come si usa il tasto ENTER/OK del telecomando.

② MENU

Premere per visualizzare il menu a video con le funzioni del televisore. In modalità DTV, viene visualizzato il menu DTV.

③ + ▲ -

Premere per aumentare o diminuire il volume. Nel menu a video, utilizzare questi tasti + ▶ - così come si usano i tasti ◀ e ▶ del telecomando.

4 < C/P. ⏻ >

Premere per cambiare canale.

Nel menu a video, utilizzare questi tasti < C/P. ⏻> così come si usano i tasti ▲ e ▼ del telecomando.

(I tasti dei canali consentono di accendere il televisore senza usare il telecomando.)

⑤ Altoparlanti

6 (Alimentazione)

Premere per accendere e spegnere il televisore.

⑦ Indicatore di alimentazione

Lampeggia e si spegne quando l'alimentazione è attivata, e si accende in modalità standby.

Sensore del telecomando

Puntare il telecomando in direzione di questo punto sul televisore.

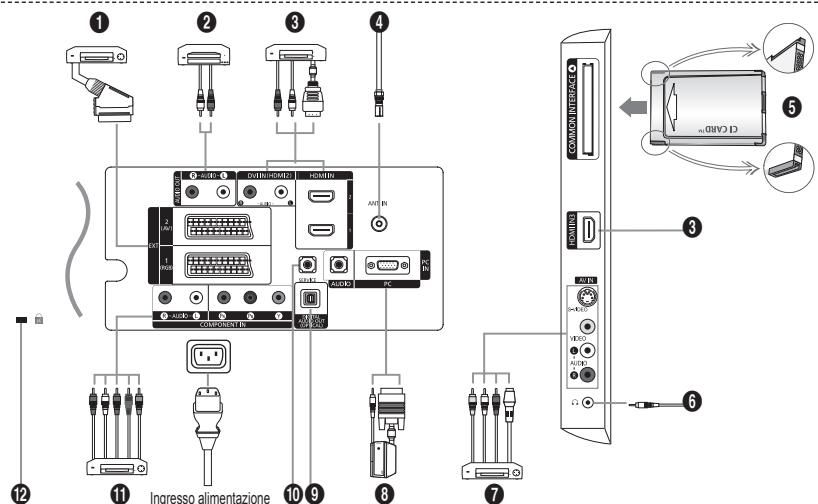

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ Ingresso alimentazione

La forma e il colore del prodotto possono variare in base al modello.

Quando si collega un dispositivo esterno al televisore, assicurarsi che l'alimentazione dell'unità sia scollegata.
Quando si collega un dispositivo esterno, far corrispondere il colore del terminale di collegamento a quello del cavo.

① Collegamento di un Set-Top Box, VCR o DVD

Connettore	Ingresso			Uscita
	Video	Audio (L/R)	RGB	Video + Audio (L/R)
EXT 1	O	O	O	Solo l'uscita TV o DTV è disponibile.
EXT 2	O	O		Uscita da scegliere.

- Ingressi e uscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco o lettori di dischi video.

② Collegamento AUDIO

- Collegare i cavi audio RCA a "R - AUDIO – L" sul retro dell'apparecchiatura e le altre estremità ai connettori audio corrispondenti dell'amplificatore o dell'impianto DVD Home Theater.

③ HDMI 1 IN, HDMI 2 IN HDMI 3 IN

• Supporta le connessioni tra periferiche AV con connessione HDMI (Set Top Box, lettori DVD).
• Non è necessario un ulteriore collegamento Audio per la connessione HDMI-HDMI.

Che cosa significa HDMI?

• "High Definition Multimedia interface" permette la trasmissione di dati video digitali ad alta definizione e audio digitale a canali multipli (5. 1 canali).
• Il terminale HDMI/DVI supporta il collegamento DVI a una periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni più piccole, dispone della funzione di codifica HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale multicanale.

I dispositivi esterni che supportano modalità HDMI non aggiornate potrebbero non disporre dell'uscita audio richiesta dai televisori che dispongono dell'ultima versione HDMI disponibile (HDMI 1.3)

In questo caso, effettuare il collegamento a HDMI IN 2 e DVI IN (HDMI 2) "R - AUDIO – L" sul retro nel televisore

Alcuni dei cavi HDMI non aggiornati possono causare sfarfallio o non consentire la visualizzazione delle immagini sullo schermo.

In questo caso, utilizzare un cavo che supporti l'ultima versione di HDMI (HDMI 1.3).

DVI IN (HDMI 2) (AUDIO R/L)

• Quando si collega questo prodotto attraverso HDMI o DVI a un Set Top Box, un lettore DVD, una console di gioco ecc., verificare che sia stato impostato a una modalità di uscita video compatibile come mostrato nella tabella sottostante. In caso contrario, possono verificarsi distorsioni, interruzioni o assenza di immagine.
• La connessione tramite cavo HDMI/DVI può essere effettuata solo utilizzando il terminale HDMI 2.

Utilizzare il cavo DVI-HDMI o una prolunga DVI-HDMI per il collegamento e il terminale "R - AUDIO – L" su DVI per l'uscita audio.
Modalità supportate per HDMI/DVI e Component

	480i	480p	576i	576p	720p	1080i	1080p
HDMI/DVI 50Hz	X	X	X	O	O	O	O
HDMI/DVI 60Hz	X	O	X	X	O	O	O
Component	O	O	O	O	O	O	O

④ Collegamento a un'antenna aerea o a una rete televisiva via cavo

Per visualizzare correttamente i canali televisivi, è necessario che l'apparecchio televisivo riceva il segnale da una delle seguenti fonti:

- un'antenna esterna / Una rete televisiva via cavo / Una rete satellitare.

⑤ Collegamento della SCHEDA IC (interfaccia comune)

• Se per alcuni canali non si inserisce la "Scheda IC", il messaggio "Scramble Signal" (Segnale criptato) viene visualizzato sullo schermo.
• Le informazioni di pairing che contengono un numero telefonico, l'ID della scheda IC, l'ID host e altri dati verranno visualizzate entro 2\~3 minuti. Se viene visualizzato un messaggio di errore, contattare il service provider.
• Quando la configurazione delle informazioni relative al canale è stata completata, viene visualizzato il messaggio "Updating Completed" (Completato aggiornamento), a indicare che l'elenco dei canali è stato aggiornato.
  È necessario richiedere una scheda IC al service provider locale. Estrarre con delicatezza la scheda IC tirandola con le dita; fare attenzione a non farla cadere poiché potrebbe subire danni.
  ➢ Inserire la scheda IC nella direzione indicata sulla scheda stessa.

⑦ Collegamenti di dispositivi A/V esterni

• Collegare il cavo RCA o S-VIDEO a un dispositivo A/V esterno appropriato quale un videoregistratore, un DVD o una videocamera.
• Collegare i cavi audio RCA a "R - AUDIO - L" sul retro dell'apparecchiatura e gli altri terminali ai corrispondenti connettori di uscita audio sul dispositivo A/V.
• La cuffia può essere collegata all'uscita predefinita (6) sul retro dell'apparecchio. Quando la cuffia è collegata, gli altoparlanti incorporati sono disattivati.

⑧ Collegamento PC

• Collegare il cavo D- Sub (opzionale) a "PC (PC IN)" sul retro dell'apparecchiatura e alla scheda video del computer.
• Collegare il cavo audio stereo (opzionale) a "AUDIO (PC IN)" sul retro dell'apparecchiatura e all'uscita "Audio Out" della scheda audio del computer.

- Collegare a un componente audio digitale.

10 ASSISTENZA

- Collegamento di servizio per tecnici dell'assistenza qualificati.

⑪ Collegamento dei componenti (DTV/DVD)

• Collegare i cavi video component (opzionali) al connettore del componente ("P R ", "P B ", "Y") sul retro dell'apparecchiatura e ai corrispondenti connettori di uscita video del DTV o DVD.
• Se si desidera collegare il Set-Top Box e il DTV (o DVD), effettuare il collegamento tra i due dispositivi, quindi collegare il DTV (o DVD) al rispettivo connettore ("P R ", "P B ", "Y") sull'apparecchiatura.
• I connettori P, P, e Y dei componenti (DTV o DVD) sono talvolta etichettati con Y, B-Y e R-Y o Y, Cb e Cr.
• Collegare i cavi audio RCA (opzionali) a "R - AUDIÓ - L" sul retro dell'apparecchiatura e ai corrispondenti connettori di uscita audio sul DTV o DVD.
• Questo TV LCD visualizza la risoluzione dell'immagine ottimale in modalità 1080p.
• Questo TV LCD visualizza la risoluzione dell'immagine massima in modalità 1080p.

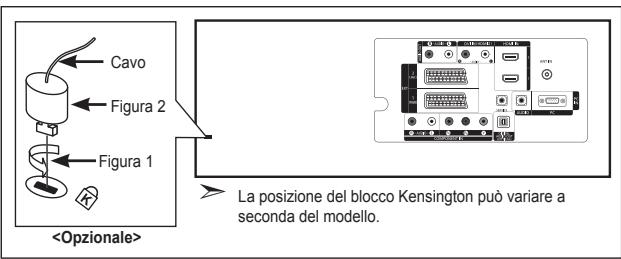

⑫ Blocco Kensington

• Il blocco Kensington (opzionale) è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico.
• Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il prodotto.
• La posizione del blocco Kensington può variare a seconda del modello.

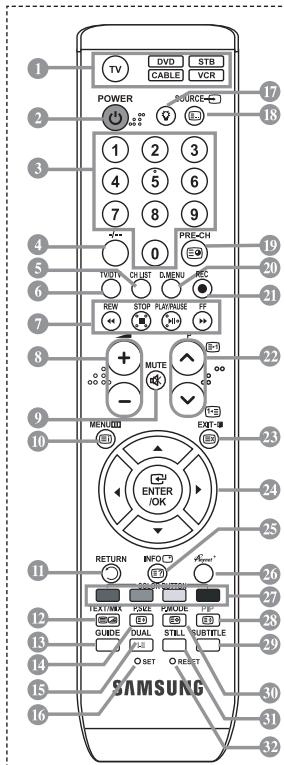

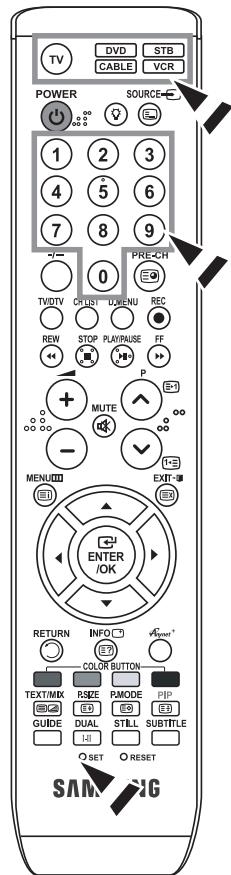

① Seleziona l'apparecchio di destinazione da controllare con il telecomando Samsung (TV, DVD, STB, CABLE, VCR) (Vedere pagina 49\~51)
② Tasto di standby del televisore
③ Tasti numerici per selezionare direttamente i canali
4 Selezione dei canali memorizzati con una/due cifre
⑤ Visualizza il “Elenco canali”.
⑥ Seleziona direttamente il televisore e la modalità DTV
⑦ Funzioni videoregistratore/DVD: riavvolgimento, arresto, riproduzione/pausa, avanzamento rapido
8 ⊕ Aumento del volume ⊖ Diminuzione del volume
⑨ Disattivazione temporanea dell'audio
10 Visualizzazione menu e conferma modifica
⑪ Ritorna al menu precedente.
13 Visualizzazione la Guida elettronica dei canali (EPG, Electronic Program Guide)
14 Selezione della dimensione dell'immagine
⑮ Selezione degli effetti audio
16 Controlla 5 diversi dispositivi - TV, DVD, STB, CABLE, or VCR.
17 Premendo questo tasto si illuminano numerosi tasti del telecomando (ad esempio la selezione dell'apparecchio di destinazione, il volume, i canali) per spegnersi nuovamente dopo qualche secondo in modo da risparmiare energia. Questa funzione consente di utilizzare agevolmente il telecomando di notte o al buio.
18 Selezione della sorgente disponibile
19 Canale precedente
20 Visualizzazione menu DTV

21 Registrazione di trasmissioni in diretta (Solo funzioni Anynet+) (Vedere pagina 57)
22 P: Canale successivo P: Canale precedente
23 Uscita dall'OSD
24 Controlla il cursore nel menu
25 Consente di vedere le informazioni sull'emittente corrente
26 Esegue le funzioni di visualizzazione Anynet e imposta i dispositivi corrispondenti.
27 Tasti colorati: Premere questi tasti per aggiungere o eliminare i canali e per memorizzarli nell'elenco dei canali preferiti nel menu "Elenco canali".
28 Acceso/Spento PIP (Picture-In-Picture)
29 Visualizzazione sottotitoli digitali
30 Selezione effetti immagine
31 Fermo immagine
32 Se il telecomando non funziona, sostituire le batterie e premere il tasto "RESET" per 2-3 secondi prima dell'uso.

Funzioni Teletext

⑥ Esce dallo schermo Teletext
10 Indice Teletext
⑫ Seleziona alternativamente le modalità Teletext, Double (Doppia) o Mix.
14 Selezione formato Teletext
18 Selezione modalità Teletext (LIST/FLOF)
19 Pagina secondaria Teletext
22 P◎: Pagina successiva Teletext P◎: Pagina precedente Teletext
23 Annulla Teletext
25 Mostra Teletext
27 Selezione argomento Fastext
28 Mantieni Teletext
30 Memorizza Teletext

TV DVD STS CABLE VCR POWER SOURCE 1 2 3 4 5 6 7 8 9 0 PRE-CH TWOI OLEST DMENU REC NEW STOP PLAYRUSE FF MUTE - EXIT MENUE ENTER /OK RETURN INFO VOUT TEXT/WKS POZE PAVOOL F/S GUIDE DUAL STILL SUBTITLE SET RESET SAMSUNG 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32

Una illuminazione troppo intensa può avere conseguenze sulle prestazioni del telecomando.

Questo speciale telecomando, progettato per aiutare chi ha problemi di vista, presenta punti in braille sui tasti di accensione, di selezione dei canali, di regolazione del volume, STOP e PLAY/PAUSE.

Installazione delle batterie nel telecomando

1. Sollevare il coperchio sul retro del telecomando come mostrato in figura.
2. Installare le due batterie AAA.

Fare corrispondere i poli “+” e “-” delle batterie con lo schema riportato all'interno del vano.

1. Riposizionare il coperchio.
   Se si prevede di non utilizzare il telecomando per un periodo di tempo prolungato, rimuovere le batterie e riporle in un luogo asciutto e fresco. Il telecomando può essere usato fino a una distanza di 7 metri dal televisore. (Considerando un uso tipico del televisore, le batterie durano circa un anno.)
   Se il telecomando non funziona, effettuare il seguente controllo:

2. Il televisore è acceso?

3. I poli - e + delle batterie sono invertiti?
4. Le batterie sono esaurite?
5. Si è verificata una interruzione di corrente o il cavo di alimentazione è scollegato?
6. È presente una luce a fluorescenza speciale o un neon nelle vicinanze?

Accensione e spegnimento

La spina di alimentazione è collegata al pannello posteriore del televisore.

1. Inserire la spina in una presa appropriata.

L'indicatore di standby sul pannello anteriore del dispositivo si accende.

1. Premere il tasto ⊙ sul pannello anteriore.

Per accendere il televisore, è anche possibile premere il tasto POWER ^ⓧ o TV/DTV del telecomando.
All'accensione, l'ultimo canale che si stava guardando prima di spegnere il televisore verrà riselezionato automaticamente.

1. Premere i tasti numerici (0\~9) o il tasto canale precedente/successivo (⊗/⊗) sul telecomando, oppure i tasti < C/P. ⊙> a destra del dispositivo.

Quando si accende il televisore per la prima volta, viene chiesto di scegliere la lingua dei menu.

1. Per spegnere il televisore, premere nuovamente il tasto POWER.

Attivazione della modalità Standby del televisore

La modalità Standby del televisore consente di ridurre il consumo di corrente. La modalità Standby è particolarmente utile quando si desidera disattivare temporaneamente il televisore, ad esempio durante i pasti.

1. Premere il tasto POWER Ⓧ del telecomando.

Lo schermo si spegne e l'indicatore rosso di standby si accende sul pannello anteriore del dispositivo.

1. Per riaccendere il televisore, è sufficiente premere nuovamente POWER, i tasti numerici (0\~9), il tasto TV/DTV o il tasto canale precedente/successivo ( / ).

Non lasciare il televisore in modalità standby per periodi di tempo prolungati, ad esempio quando si è in vacanza. Si consiglia di scollegare l'apparecchio dal cavo di alimentazione e dall'antenna.

Se il televisore viene acceso per la prima volta, alcune impostazioni di base vengono visualizzate automaticamente e in sequenza. Sono disponibili le seguenti impostazioni.

Funzioni relative alla televisione digitale (DVB) possono essere utilizzate solo nelle nazioni o aree dove vengono trasmessi i segnali terrestri digitali DVB-T (MPEG2). Si prega di chiedere al proprio rivenditore se nella propria nazione o area è possibile ricevere i segnali DVB-T. Anche se questo televisore è conforme alle specifiche DVB-T, la compatibilità con le future trasmissioni in formato terrestre digitale DVB-T non è garantita. Alcune funzioni potrebbero non essere disponibili in determinate nazioni.

1. Premere il tasto POWER Ⓧ del telecomando.

Viene visualizzato il messaggio "Start Plug & Play" con "OK" selezionato.

1. Selezionare la lingua desiderata premendo il tasto ▲ o ▼.

Premere il tasto ENTER/OK per confermare la selezione.

1. Premere il tasto ◀ o ▶ per selezionare "Shop" o "Home", quindi premere il tasto ENTER/OK.

Si consiglia di impostare la modalità TV o Casa per ottenere la migliore qualità d'immagine in un ambiente domestico.
La modalità Negozio è da utilizzare solo nei punti vendita.
Se l'unità è accidentalmente impostata sulla modalità Negozio e si desidera tornare alla modalità Casa, premere il tasto Volume e tenere premuto per cinque secondi il tasto MENU sul pannello laterale del televisore.

1. Viene visualizzato il messaggio "Controlla ingresso ant." con "OK" già selezionato.

Premere il tasto ENTER/OK.

➢ Verificare che il cavo dell'antenna sia collegato correttamente.

1. Selezionare la nazione appropriata premendo il tasto ▲ o ▼.

Premere il tasto ENTER/OK per confermare la selezione.

1. Viene visualizzato il messaggio "Alcune funzioni DTV potrebbero non essere disponibili. Scansione analogica?".

Premere i tasti ◀ o ▶ per selezionare “Sì” o “No”, quindi premere il tasto ENTER/OK.

• Si: Viene eseguita per prima cosa una ricerca ATV, e successivamente una ricerca automatica dei canali DTV.
  ♦ No: Viene eseguita solo una ricerca ATV.

Questa funzione è supportata per tutti i paesi tranne per le 6 nazioni seguenti: Regno Unito, Austria, Francia, Germania, Italia e Spagna.

1. Viene visualizzato il menu “Memorizzazione automatica” con “Avvio” già selezionato. Premere il tasto ENTER/OK.

La ricerca dei canali inizia e termina in modo automatico.
Viene visualizzato il menu di ricerca canali DTV e il canale DTV viene aggiornato automaticamente.
Se il canale DTV viene aggiornato, l'opzione Sorgente nell'elenco sorgenti del menu Inserisci viene impostata automaticamente su DTV.
Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu “Imposta ora”.
Premere il tasto ENTER/OK in qualsiasi momento per interrompere il processo di memorizzazione.
Per informazioni dettagliate sull'aggiornamento del canale DTV, consultare pagina 33 di questo manuale.
Una volta memorizzati tutti i canali digitali disponibili, viene visualizzata la finestra di selezione del fuso orario.

1. Premere il tasto ENTER/OK.

Selezionare “Mese”, “Data”, “Anno”, “Ora” o “Minuto” premendo il tasto ◀ o ▶.

Impostare “Mese”, “Data”, “Anno”, “Ora” o “Minuto” premendo il tasto ▲ o ▼.

È anche possibile impostare l'ora e i minuti premendo i tasti numerici del telecomando.

1. Premere il tasto ENTER/OK per confermare l'impostazione.

♦ Lingua: Selezionare la lingua.
♦ Nazione: Selezionare la nazione.
♦ Memorizzazione automatica: Ricerca automaticamente i canali memorizzati disponibili localmente.
♦ Imposta Ora: Imposta l'ora corrente dell'orologio del televisore.

Per reimpostare questa funzione...

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.
2. Premere nuovamente il tasto ENTER/OK per selezionare "Plug & Play".
3. Viene visualizzato il messaggio "Avvio Plug & Play". (Vedere pagine da 9)

TV Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Spento PC PC Home theater : Spento Altro Sposta Conferma Ritorno

Plug & Play Avvio Plug & Play. OK Conferma Ritorsno

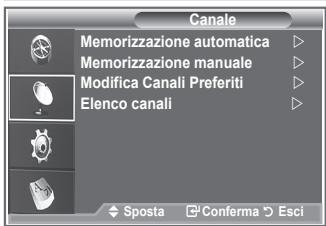

• Memorizzazione automatica dei canali
• Memorizzazione manuale dei canali

TV Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine LNA : Spento Sposta Conferma Ritorno

Memorizzazione automatica dei canali

È possibile effettuare la scansione delle gamme di frequenza disponibili. La disponibilità dipende dalla nazione.

I numeri di programma assegnati automaticamente potrebbero non corrispondere ai numeri di programma effettivi o desiderati. Tuttavia, è possibile ordinare manualmente i numeri ed eliminare i canali indesiderati.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare "Canale", quindi premere il tasto ENTER/OK.

2. Premere il tasto ENTER/OK per selezionare "Nazione".

3. Selezionare la nazione appropriata premendo il tasto ▲ o ▼.

Premere il tasto ENTER/OK per confermare la selezione.

Anche se è stata modificata l'impostazione della nazione in questo menu, l'impostazione della nazione per il DTV rimane invariata. Per modificare l'impostazione della nazione per il DTV utilizzare la funzione Plug & Play. (Vedere pagine da 9)
4. Premere il tasto ▲ o ▼ per selezionare “Memorizzazione automatica”, quindi premere il tasto ENTER/OK.
5. Premere il tasto ENTER/OK.

Il televisore inizierà a memorizzare tutti i canali disponibili.

Premere il tasto ENTER/OK in qualsiasi momento per interrompere la memorizzazione e ritornare al menu “Canale”.

1. Dopo aver memorizzato tutti i canali disponibili, verrà visualizzato il menu "Ordina".

È possibile memorizzare fino a 100 canali televisivi, compresi quelli ricevuti via cavo. Quando si memorizzano manualmente i canali, è possibile scegliere:

◆ Se memorizzare o meno ogni canale trovato.
- Il numero di programma di ogni canale memorizzato che si desidera identificare.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER/OK.

1. Premere il tasto ▲ o ▼ per selezionare "Memorizzazione manuale", quindi premere il tasto ENTER/OK.

2. Premere il tasto ENTER/OK per selezionare "Programma".

3. Per assegnare un numero di programma a un canale, trovare il numero desiderato premendo ▲ or ▼, quindi premere il tasto ENTER/OK.

È anche possibile impostare il numero di programma premendo i tasti numerici sul telecomando.

1. Premere il tasto ▲ o ▼ per selezionare “Sistema colore”, quindi premere il tasto ENTER/OK.

2. Selezionare lo standard del colore richiesto premendo il tasto ▲ o ▼, quindi premere il tasto ENTER/OK.

3. Premere il tasto ▲ o ▼ per selezionare "Sistema audio", quindi premere il tasto ENTER/OK.

4. Selezionare lo standard audio richiesto premendo il tasto ▲ o ▼, quindi premere il tasto ENTER/OK. Se l'audio è anomalo o assente, riselezionare lo standard audio richiesto.

5. Se si conosce il numero del canale da memorizzare, premere il tasto ▲ o ▼ per selezionare “Canale”. Premere il tasto ENTER/OK. Selezionare C (canale via etere) o S (canale via cavo) premendo il tasto ▲ o ▼. Premere il tasto ▶ per selezionare il canale. Selezionare il numero richiesto premendo il tasto ▲ o ▼, quindi premere il tasto ENTER/OK.

Modalità dei canali: P (Programma), C (Canale via etere), S (Canale via cavo)
È anche possibile impostare il numero di canale premendo i tasti numerici sul telecomando.

1. Se non si conoscono i numeri di canale, premere il tasto ▲ o ▼ per selezionare “Ricerca”. Premere il tasto ENTER/OK. Effettuare la ricerca premendo il tasto ▲ o ▼, quindi premere il tasto ENTER/OK.

2. Premere il tasto ▲ o ▲ per selezionare “Memorizza”. Premere il tasto ENTER/OK per selezionare “OK”.

3. Ripetere i passaggi da 3 a 11 per ogni canale che si desidera memorizzare.

♦ Programma: Seleziona un numero di programma per il canale.
♦ Sistema colore: Imposta il sistema di supporto colore.
♦ Sistema audio: Imposta il sistema di supporto audio.
◆ Canale: Seleziona un canale.
♦ Ricerca: Ricerca la frequenza del canale.
♦ Memorizza: Salva le impostazioni.

Impostazione degli elenchi dei canali

I canali possono essere impostati in base alle proprie preferenze. È possibile eliminare, aggiungere o bloccare facilmente il canale desiderato.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER/OK.
2. Premere il tasto ▲ o ▼ per selezionare "Gestore canale", quindi premere il tasto ENTER/OK.
3. Premere nuovamente il tasto ENTER/OK per selezionare "Elenco canali".
4. Premere il tasto ▶ per selezionare “ ⊕ ”.
5. Premere il tasto ▲ o ▼ per selezionare il canale indesiderato, quindi premere il tasto ENTER/OK per eliminarlo.

6. Ripetere il passaggio 5 per ogni canale che si desidera selezionare o eliminare.

7. Al termine, premere il tasto EXIT.

“☐” è attivo quando la funzione “Blocco canali” è impostata su “Acceso”.

È possibile selezionare queste opzioni semplicemente premendo il tasto CH LIST sul telecomando.

Elenco canali P 1 C3 1 / 10 Prog. 0 C-- 1 C3 2 BBC 1 ✓ 3 C74 ✓ 4 C75 ✓ 5 C76 ✓ 6 S3 ✓ 7 S4 ✓ 8 S6 ✓ 9 S7 ✓ Aggiungi Blocco Sposta Conferma Pagina Ritorno

Attivazione del Blocco canali

Tramite questa funzione è possibile impedire agli utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti, annullando il video e azzerando l'audio.

La funzione Blocco canali non può essere disattivata utilizzando i tasti sul pannello laterale.

Questa operazione può essere eseguita solo attraverso il telecomando, perciò si consiglia di tenerlo fuori dalla portata dei bambini.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER/OK.
2. Premere il tasto ▲ o ▼ per selezionare "Gestore canale", quindi premere il tasto ENTER/OK.
3. Premere nuovamente il tasto ▲ o ▼ per selezionare “Blocco canali”, quindi premere il tasto ENTER/OK.
4. Premere nuovamente il tasto ▲ o ▼ per selezionare “Acceso” o “Spento”. Premere il tasto ENTER/OK.
5. Premere il tasto ▲ o ▼ per selezionare “Elenco canali”, quindi premere ENTER/OK per annullare.
6. Premere il tasto ▶ per selezionare “ 🔒”.
7. Premere il tasto ▲ o ▼ per selezionare i canali da bloccare, quindi premere il tasto ENTER/OK.
8. Ripetere questi passaggi per ogni canale da bloccare o sbloccare.
9. Al termine, premere il tasto EXIT.
   ➢ Selezionare “Acceso” o “Spento” nel menu “Blocco canali” per attivare o disattivare con facilità i canali selezionati su “☐”.

TV Gestore canaler Elenco canali Blocco canali : Spento Acceso Sposta Conferma Ritorno

Elenco canali P 2 C4 BBC1 1 / 10 Prog. 0 C-- 1 C3 ✓ 2 BBC 1 ✓ ✓ 3 C74 ✓ 4 C75 ✓ 5 C76 ✓ 6 S3 ✓ 7 S4 ✓ 8 S6 ✓ 9 S7 ✓ Aggiungi Blocco Sposta Conferma Pagina Ritorno

Ordinamento dei canali memorizzati

È possibile scambiare i numeri di due canali, in modo da:

Modifica l'ordine numerico assegnato automaticamente ai canali.
◆ Assegnare numeri facili da ricordare ai canali utilizzati più spesso.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER/OK.

1. Premere il tasto ▲ o ▼ per selezionare "Ordina", quindi premere il tasto ENTER/OK.
2. Selezionare il numero del canale da modificare premendo più volte il tasto ▲ o ▼. Premere il tasto ENTER/OK.

Il numero e il nome del canale selezionato viene spostato nella parte destra dello schermo.

1. Premere il tasto ▲ o ▼ per passare alla posizione desiderata, quindi premere il tasto ENTER/OK.

Il canale selezionato viene scambiato con il canale precedentemente assegnato a numero.

1. Ripetere i passaggi da 3 a 4 per ogni canale da ordinare.
2. Al termine, premere il tasto EXIT.

TV Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine LNA : Spento ◆ Sposta □ Conferma ▶ Ritorno

TV Prog. Can. Nome 0 C-- 1 C23 2 C16 3 C3 4 S1 Sposta Conferma Ritorno

Assegnazione di nomi ai canali

I nomi dei canali vengono assegnati automaticamente in base alle informazioni trasmesse. È possibile tuttavia assegnare nuovi nomi modificando quelli esistenti.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER/OK.
2. Premere il tasto ▲ o ▼ per selezionare "Nome", quindi premere il tasto ENTER/OK.
3. Se necessario, selezionare il canale a cui assegnare un nuovo nome premendo il tasto ▲ o ▼. Premere il tasto ENTER/OK.

Viene visualizzata la barra di selezione attorno alla casella del nome.

Per	Operazione da eseguire
Selezionare una lettera, numero o simbolo	Premere il tasto ▲ o ▼
Passare alla lettera successiva	Premere il tasto ▶
Tornare alla lettera precedente	Premere il tasto ◀
Confermare il nome	Premere il tasto ENTER/OK

TV Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine LNA : Spento Sposta Conferma Ritorno

TV Nome Prog. Can. Nome 0 C-- ---- 1 C23 ---- 2 C16 ---- 3 C3 ---- 4 S1 ---- ◆ Sposta □ Conferma ▶ Ritorno

I caratteri disponibili sono : Lettere dell'alfabeto (A\~Z) / Numeri (0\~9) / Caratteri speciali (-, spazio)

1. Ripetere i passaggi da 3 a 4 per ogni canale al quale si desidera assegnare un nuovo nome.
2. Al termine, premere il tasto EXIT.

Sintonia fine dei canali

Utilizzare la sintonia fine per regolare manualmente un canale la cui ricezione non è ottimale.

1. Utilizzare i tasti numerici per selezionare direttamente il canale da sintonizzare.
2. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare “Sintonia fine”, quindi premere il tasto ENTER/OK.

4. Premere il tasto ◀ o ▶ per regolare la sintonia fine.
   Premere il tasto ENTER/OK.

5. Al termine, premere il tasto EXIT.

I canali sintonizzati e memorizzati sono evidenziati da un asterisco “*” alla destra del numero del canale nel relativo riquadro. Il numero del canale diventa rosso.

Per reimpostare la sintonia, selezionare "Reset" premendo il pulsante ▲ o ▼, quindi premere ENTER/OK.

TV Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine LNA : Spento Sposta Conferma Ritorno

Sintonia fine P 1 0 Reset Regola Salva Ritorno

Se il televisore si trova in un'area caratterizzata da segnale debole, la funzione LNA è in grado di migliorare la ricezione (grazie a un preamplificatore low-noise che potenzia il segnale in ingresso).

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER/OK.
2. Premere il tasto ▲ o ▼ per selezionare "LNA", quindi premere il tasto ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare "Spento" o "Acceso", quindi premere ENTER/OK.
4. Al termine, premere il tasto EXIT.

TV Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine LNA : Spento ◆ Sposta □ Conferma ▶ Ritorno

TV Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine LNA : Spento Acceso Sposta Conferma Ritorno

Modifica dello standard dell'immagine

È possibile selezionare il tipo di immagine che più corrisponde alle proprie esigenze.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER/OK per selezionare "Immagine".

1. Premere di nuovo ENTER/OK per selezionare "Modalità".

2. Premere il tasto ▲ o ▼ per selezionare l'effetto desiderato.

Premere il tasto ENTER/OK.

1. Al termine, premere il tasto EXIT.

♦ Dinamica: Imposta l'immagine da visualizzare in alta definizione in un ambiente luminoso.

Standard: Imposta l'immagine per una visualizzazione ottimale in condizioni di luce normali.

◆ Film: Imposta l'immagine per una visualizzazione confortevole in un ambiente buio.

La modalità Immagine deve essere regolata separatamente per ogni sorgente d'ingresso.

Premendo il tasto “Reset” è possibile ripristinare le impostazioni di fabbrica per visualizzare l'immagine. (Consultare “Ripristino delle impostazioni predefinite dell'immagine” a pagina 19)

TV Imagine Modalità : Dinamica Contrasto 100 Luminosità 50 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Impostazioni dettaglio Retroillum : 10 Altro Sposta Conferma Ritorno

TV Imagine Modalità : Dynamic Contrasto Standard 00 Luminosità Film 0 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Impostazioni dettaglio Retroillum : 10 Altro Sposta Conferma Ritorno

COLOR BUTTON TEXT/MIX P.SIZE P.MODE PIP GUIDE DUAL STILL SUS

È inoltre possibile premere il tasto P.MODE sul telecomando per selezionare una delle impostazioni dell'immagine.

Regolazione dell'immagine personalizzata

Il televisore dispone di varie impostazioni che consentono di controllare la qualità dell'immagine.

1. Per selezionare l'effetto desiderato, seguire le istruzioni da 1 a 3 fornite nella sezione "Modifica dello standard dell'immagine".

2. Premere il tasto ▲ o ▼ per selezionare una voce. Premere il tasto ENTER/OK.

3. Premere il tasto ◀ o ▶ per aumentare o diminuire il valore di una voce. Premere il tasto ENTER/OK.

4. Al termine, premere il tasto EXIT.

TV Imagine Modalità : Dinamica Contrasto 100 Luminosita 50 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Impostazioni dettaglio Retroillum : 10 Altro Sposta Conferma Ritorno

Contrasto: Regola l'effetto chiaro-scuro tra gli oggetti e lo sfondo.
♦ Luminosità: Regola la luminosità dell'intero schermo.
◆ Nitidezza: Regola i contorni degli oggetti rendendoli più nitidi o scuri.
♦ Colore: Regola i colori rendendoli più chiari o scuri.
♦ Tinta (solo NTSC o DTV): Regola i colori degli oggetti, rendendoli più rossi o verdi per offrire immagini più naturali.

Le regolazioni vengono memorizzate in base alla modalità Picture (Immagine) selezionata.
In modalità PC, solo regolabili solo le opzioni "Contrasto", "Luminosità".
La funzione “Tinta” è disponibile solo in modalità “HDMI” e “Composant”.

Modifica del tono del colore

È possibile selezionare il tono del colore ottimale per la propria vista.

1. Per selezionare l'effetto desiderato, seguire le istruzioni da 1 a 3 fornite nella sezione "Modifica dello standard dell'immagine" (pagina 15).
2. Premere il tasto ▲ o ▼ per selezionare “Toni colore”, quindi premere il tasto ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare il tono del colore desiderato. Premere il tasto ENTER/OK.
4. Al termine, premere il tasto EXIT.

♦ Freddo2: Rende il colore più bluastro rispetto all'opzione "Freddo1".
♦ Freddo1: Rende il bianco bluastro.
♦ Normale: Mantiene intatto il colore bianco.
♦ Caldo1: Rende il bianco rossastro.
♦ Caldo2: Rende il colore più rossastro rispetto all'opzione "Caldo1".

Imagine Modalità : Dinamica Contrasto 100 Luminosità 50 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Impostazioni dettaglio Retroillum : 10 Altro Sposta Conferma Ritorno

TV Imagine Modalità : Dinamica Contrasto 100 Luminosità 50 Nitidezza 75 Colore 55 Tinta V50 Fréddo2 0 Toni colore : Freddo1 Impostazioni detta Normale Retroillum : Caldo1 Altro : Caldo2 Sposta Conferma Ritorno

Le regolazioni vengono memorizzate in base alla modalità dell'immagine selezionata.
Se la modalità dell'immagine è impostata su Dinamica o Standard, le opzioni Caldo1 e Caldo2 non sono disponibili.

Attivazione della retroilluminazione

È possibile regolare la luminosità dello schermo modificando la retroilluminazione dell'LCD. (0\~10)

1. Per selezionare l'effetto desiderato, seguire le istruzioni da 1 a 3 fornite nella sezione "Modifica dello standard dell'immagine" (pagina 15).
2. Premere il tasto ▲ o ▼ per selezionare "Retroilluminazione", quindi premere il tasto ENTER/OK.
3. Premere il tasto ◀ o ▶ per aumentare o diminuire il valore di una voce.
4. Premere il tasto ENTER/OK. Al termine, premere il tasto EXIT.

TV Imagine Modalità : Dinamica Contrasto 100 Luminosità 50 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Impostazioni dettaglio Retroilum : 10 Altro Sposta Conferma Ritorno

Retroillum 10 Regola Ritorno

Configurazione delle impostazioni dettagliate dell'immagine

È possibile selezionare il tono del colore ottimale per la propria vista.

1. Premere il tasto MENU per visualizzare il menu.
2. Premere il tasto ENTER/OK per selezionare "Immagine".
3. Premere ▲ o ▼ per selezionare “Impostazioni dettaglio”, quindi premere il tasto ENTER/OK.

4. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere il tasto ENTER/OK. Le opzioni disponibili sono: Regolazione del nero, Contrasto Dinamico, Gamma, Bilan bianco, Controllo colore, Miglioramento dell'immagine sui bordi, Spazio colore.

5. Una volta terminata l'impostazione, premere il tasto ENTER/OK.

6. Al termine, premere il tasto EXIT.

In modalità Film o Standard, l'opzione Impostazioni dettaglio può essere selezionata.

Se la funzione DNle è impostata su Spento, l'opzione Impostazioni dettaglio non può essere selezionata se la Modalità dell'immagine è impostata su Standard.

TV Imagine Modalità : Dinamica Contrasto 100 Luminosità 50 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Impostazioni dettaglio Retroillum : 10 Altro Sposta Conferma Ritorno

TV Impostazioni dettaglio Regolazione del nero: Spento Contrasto Dinamico: Spento Gamma : -3 Bilan blanco Controllo colore Migliora imm bordi : Spento Spazio colore : Automatico xvYCC : Spento ◆ Sposta □ Conferma ▶ Ritorno

◆ Regolazione del nero: Spento/Bassa/Media/Alto
Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profondità.

◆ Contrasto Dinamico: Spento/Bassa/Media/Alto

Consente regolare in modo ottimale il livello di contrasto il contrasto dello schermo.

◆ Gamma: -3\~ 3

Consente di regolare la luminosità media delle immagini. Premere il tasto ◀ o ▶ fino a raggiungere l'impostazione ottimale.

Consente di regolare la temperatura del colore per ottenere immagini più naturali. R Offset/G Offset/B Offset/R Gain/G Gain/B Gain: Una volta modificato il valore, lo schermo viene aggiornato automaticamente. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER/OK. Premere il tasto ◀ o ▶ fino a raggiungere l'impostazione ottimale. Reset: Consente di ripristinare i valori predefiniti di bilanciamento del bianco.

◆ Controllo colore: Rosa/Verde/Blu/Bianco/Reset

Queste impostazioni possono essere regolate in base alle proprie preferenze personali. Rosa/Verde/Blu/Bianco: Una volta modificato il valore, lo schermo viene automaticamente aggiornato. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER/OK. Premere il tasto ◀ o ▶ fino a raggiungere l'impostazione ottimale. ▶ Reset: Vengono ripristinate le regolazioni predefinite del colore.

◆ Migliora imm bordi: Spento/Acceso

Consente di mettere in risalto i bordi degli oggetti.

◆ Spazio colore: Automatico/Wide

È possibile impostare lo spazio di riproduzione del colore del segnale di ingresso su Automatico o Wide.

Impostando la modalità xvYCC su On, si noterà un miglioramento nei dettagli e nello spazio colore quando si guarda un film attraverso un dispositivo esterno (per es. un lettore DVD) collegato ai jack HDMI o Component IN. E' necessario impostare la modalità Immagine su Film per poter attivare la funzione.

Modifica delle dimensioni dell'immagine

È possibile impostare le dimensioni dell'immagine che più si adattano alle proprie esigenze.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER/OK per selezionare "Immagine".

1. Premere il tasto ▲ o ▼ per selezionare "Formato", quindi premere il tasto ENTER/OK.

2. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼.

Premere il tasto ENTER/OK.

1. Al termine, premere il tasto EXIT.

◆ Auto Wide:	Regola automaticamente la dimensionedell’immagine su un rapporto larghezza/altezza “16:9”.
◆ 16 :9:	Regola la dimensione dell’immagine a 16:9,un valore appropriato per visualizzare DVD otrasmissioni panoramiche.
◆ Wide Zoom:	Aumenta le dimensioni dell’immagine a piùdi 4:3.
◆ Zoom:	Ingrandisce il formato 16:9 (in senso verticale)per adattarlo alle dimensioni dello schermo.
◆ 4:3:	Questa è l’impostazione predefinita per unfilmato video o una trasmissione normale.
◆ Soloscansione:	Con segnali di ingresso da HDMI 720p, 1080i,1080p visualizza le immagini così comesono, senza tagli.

La funzione “Automatico” è disponibile solo in modalità “TV”, “Ext1”, “Ext2”, “AV” e “S-Video”.
In modalità PC, è possibile regolare solo i formati "16:9" e "4:3".
➢ Zoom: Selezionare 📄 premendo i tasti ◀ o ▶. Per spostare l'immagine in alto o in basso, utilizzare il tasto ▲ o ▼. Dopo avere selezionato 📄, premere il tasto ▲ o ▼ per aumentare o ridurre il formato dell'immagine in direzione verticale.
Wide Zoom: Spostare lo schermo verso l'alto e verso il basso utilizzando il tasto ▲ o ▼ dopo avere selezionato ☐ tramite il tasto ▶ o ENTER/OK.

TV Altro Formato : Automatico Mod schermo : 16 : 9 Digital NR : Spento Active Color : Spento DNle : Spento Movie Plus : Spento Reset : OK ◆ Sposta ▼ Conferma ▶ Ritorno

TV Formato Automatico 16 : 9 Wide Zoom Zoom 4 : 3 Solo scansione Sposta Conferma Ritorno

COLOR BUTTON TEXT/MIX P.SIZE P.MODE PIP GUIDE DUAL I-II SUBTITLE OFFSET

È possibile selezionare queste opzioni semplicemente premendo il tasto P.SIZE del telecomando.

Fermo immagine corrente

Premere il tasto STILL per fermare un'immagine in movimento. Premere nuovamente il tasto per annullare il comando.

TEXT/MIX P.SIZE P.MODE PIP GUIDE DUAL I-II STILL SUBTITLE ○ SET ○ RESET

Selezione della modalità schermo

Quando si imposta il formato dell'immagine su Automatico su un televisore con formato 16:9, è possibile determinare le dimensioni dell'immagine da visualizzare nel formato 4:3 WSS (Wide Screen Service). Ogni nazione europea richiede un formato dell'immagine diverso e questa funzione deve essere quindi selezionata dall'utente.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ENTER/OK per selezionare "Immagine".
2. Premere il tasto ▲ o ▼ per selezionare “Mod schermo”, quindi premere il tasto ENTER/OK.
3. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼. Premere il tasto ENTER/OK.
   Le opzioni disponibili sono: 16:9, Wide Zoom, Zoom, 4:3
   ◆ 16:9: Imposta l'immagine in modalità 16:9.
4. Wide Zoom: Aumenta le dimensioni dell'immagine a più di 4:3.
   ◆ Zoom: Ingrandisce verticalmente la dimensione dell'immagine sullo schermo.
   ◆ 4:3: Imposta la visualizzazione nella modalità normale 4:3.

TV Altro Formato : Automatico ▶ Mod schermo : 16 : 9 ▶ Digital NR : Spento ▶ Active Color : Spento ▶ DNle : Spento ▶ Movie Plus : Spento ▶ Reset : OK ▶ Sposta □ Conferma ▶ Ritorno

TV Imagine Altro Formato : Automatico Mod schermo : 16:9 Digital NR : Wide Zoom Active Color : Zoom DNle : 4:3 Movie Plus : Spento Reset : OK Sposta Conferma Ritorno

1. Al termine, premere il tasto EXIT.

In modalità Automatico, l'opzione Formato immagine è disponibile.

Questa funzione non è disponibile in modalità PC, Component o HDMI.

Ripristino delle impostazioni predefinite dell'immagine

È possibile ripristinare le impostazioni di visualizzazione dell'immagine preimpostate in fabbrica.

1. Per selezionare l'effetto dell'immagine desiderato, seguire le istruzioni da 1 a 3 fornite nella sezione "Modifica dello standard dell'immagine" (pagina 14).

2. Premere il tasto ▲ o ▼ per selezionare "Reset", quindi premere il tasto ENTER/OK.

3. Premere il tasto ▲ o ▼ per selezionare "OK" o "Annulla". Premere il tasto ENTER/OK.

4. Al termine, premere il tasto EXIT.

La funzione “Reset” verrà impostata per ogni modalità immagine.

Imagine Altro Formato : Automatico Mod schermo : 16 : 9 Digital NR : Spento Active Color : Spento DNle : Spento Movie Plus : Spento Reset : OK Sposta Conferma Ritorno

TV Altro Formato : Automatico Mod schermo : 16 : 9 Digital NR : Spento Active Color : Spento DNle : Spento Movie Plus : Spento Reset : OK Cancela Sposta Conferma Ritorno

Digital NR / Active Color / DNle / Movie Plus

Se il segnale ricevuto dal televisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l'effetto "ghosting" sullo schermo.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER/OK per selezionare "Immagine".

1. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere il tasto ENTER/OK.

Le opzioni disponibili sono: Digital NR, Active Color, DNle, Movie Plus.

1. Una volta terminata l'impostazione, premere il tasto ENTER/OK.

2. Al termine, premere il tasto EXIT.

◆ Digital NR: Spento/Bassa/Media/Alto/Automatico

Se il segnale ricevuto dal televisore è debole, è possibile attivare questa funzione per ridurre i disturbi statici e l'effetto "ghosting" sullo schermo.

Questa funzione non è disponibile in modalità PC.

Attivando questa opzione, i colori del cielo e dell'erba appariranno più chiari e vividi sullo schermo.

▶ Questa funzione non è disponibile in modalità PC.

Questa funzione non è disponibile in modalità Film e Standard.

Questo apparecchio televisivo include la funzione DNle per offrire un'alta qualità visiva. Attivando questa opzione, è possibile visualizzare l'immagine con la funzione DNle attivata. Se si imposta la funzione DNle su Demo, è possibile visualizzare a scopo dimostrativo una immagine migliorata attraverso la funzione DNle e una immagine normale. Utilizzando questa funzione, è possibile rendersi conto della differenza di qualità visiva.

DNIe™ (motore Digital Natural Image) DNIe™

Questa funzione consente di visualizzare immagini più dettagliate con riduzione dei disturbi 3D, miglioramento dei dettagli, del contrasto e del bianco. Il nuovo algoritmo di compensazione dell'immagine permette di ottenere immagini più brillanti, chiare e dettagliate. La tecnologia DNle™ si adatta a ogni tipo di segnale.

Questa funzione non è disponibile in modalità PC.

Questa funzione non è disponibile in modalità Film.

Questa funzione consente di visualizzare più chiaramente il testo e di ottenere un incarnato più naturale nelle scene in rapido movimento.

Utilizzare questa funzione quando si guardano film.

La modalità Wide Zoom, Zoom non e Solo scansione è supportata.

Questa funzione non è disponibile in modalità PC.

TV Immagine △Altro Formato : Automatico ▷ Mod schermo : 16 : 9 ▷ Digital NR : Spento ▷ Active Color : Spento ▷ DNle : Spento ▷ Movie Plus : Spento ▷ Reset : OK ▷ ◆ Sposta □ Conferma ▶ Ritorno

Visualizzazione in modalità PIP (Picture in Picture)

Questa funzione consente di visualizzare un'immagine secondaria all'interno dell'immagine principale del programma o della sorgente video impostata. In questo modo, è possibile visualizzare l'immagine di un programma o di una sorgente video esterna mentre si guarda l'immagine principale.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.

2. Premere il tasto ▲ o ▼ per selezionare "PIP", quindi premere il tasto ENTER/OK.

3. Premere di nuovo il tasto ENTER/OK.

Premere il tasto ▲ o ▼ per selezionare “Acceso”, quindi premere il tasto ENTER/OK.

Se la funzione PIP è attiva, l'immagine principale viene visualizzata nel formato "16:9".

1. Premere il tasto ▲ o ▼ per selezionare "Sorgente", quindi premere ENTER/OK. Selezionare la sorgente dell'immagine secondaria premendo il tasto ▲ o ▼, quindi premere ENTER/OK.

L'immagine secondaria può provenire da diverse sorgenti ed essere scelta in base a ciò per cui è impostata l'immagine principale.

TV Impostazione Altro Risp. energia : Spento Livello di nero HDMI :Bassa PIP Sposta Conferma Ritorno

TV PIP PIP : Acceso Sorgente : TV Formato : Posizione : Programma : P 1 Sposta Conferma Ritorno

COCONPUTION TEXT/MIX P.SIZE P.MODE PIP GUIDE DUAL STILL SUBTITLE I-II SET - RESET

1. Premere il tasto ▲ o ▼ per selezionare il “Formato” dell'immagine secondaria, quindi premere il tasto ENTER/OK.

Selezionare un formato premendo il tasto ▲ o ▼, quindi premere il tasto ENTER/OK.

Se l'immagine principale è in modalità "PC" e "Comp.", l'opzione "Formato" non è disponibile.

1. Premere il tasto ▲ o ▼ per selezionare "Posizione", quindi premere ENTER/OK.

Selezionare la posizione dell'immagine secondaria premendo il tasto ▲ o ▼, quindi premere il tasto ENTER/OK.

1. Premere il tasto ▲ o ▼ per selezionare "Programma", quindi premere ENTER/OK.

Per selezionare il canale da visualizzare come immagine secondaria, premere il tasto ▲ o ▼. Premere il tasto ENTER/OK.

La funzione “Programma” può essere attivata quando l’immagine secondaria è impostata su TV.

1. Al termine, premere il tasto EXIT.

L'immagine nella finestra PIP può diventare lievemente innaturale quando si usa lo schermo principale per visualizzare un videogioco o il karaoke.

♦ Sorgente: Consente di selezionare la sorgente dell'immagine secondaria.

♦ Formato: Consente di selezionare la dimensione dell'immagine secondaria.

♦ Posizione: Consente di spostare l'immagine secondaria.

◆ Programma: Consente di modificare l'immagine secondaria.

Impostazioni della funzione PIP

O : PIP è attivata, X: PIP è disattivata

Principale\Secondario	TV analogico	Est.1	Est.2	AV	S-Video	Component	HDMI	PC	TV digitale
Component	O	O	O	O	X	X	X	X	X
HDMI	O	O	O	O	X	X	X	X	X
PC	O	O	O	O	X	X	X	X	X

Livello di nero HDMI

Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profondità.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.
2. Premere il tasto ▲ o ▼ per selezionare "Livello di nero HDMI", quindi premere il tasto ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare "Normale" o "Bassa", quindi premere il tasto ENTER.
4. Al termine, premere il tasto EXIT.

   Questa funzione si attiva solo quando l'ingresso esterno è collegato a HDMI (segnali RGB).

♦ Normale: Lo schermo diventa più luminoso.

♦ Bassa: Lo schermo diventa più scuro.

TV Impostazione △Altro Risp. energia : Spento ▷ Livello di nero HDMI :Bassa ▷ PIP ▷ ◆ Sposta □ Conferma ▶ Ritorno

TV Impostazione Altro Risp. energia : Spento Livello di nero HDMI : Normale PIP : Bassa ◆ Sposta □ Conferma ▶ Ritorno

Modifica dello standard audio

È possibile selezionare il tipo di effetto audio da utilizzare mentre si guarda una trasmissione.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Suono”, quindi premere il tasto ENTER/OK.
2. Premere il tasto ENTER/OK per selezionare "Modalità".
3. Selezionare l'effetto audio desiderato premendo il tasto ▲ o ▼, quindi premere il tasto ENTER/OK.
4. Al termine, premere il tasto EXIT.

♦ Standard:	Seleziona la modalità audio normale.
♦ Musica:	Enfatizza la musica rispetto alla voce.
♦ Film:	Offre un'esperienza audio completa e intensa adatta alla visualizzazione di film.
♦ Dialoghi:	Enfatizza la voce rispetto ad altri suoni.
♦ Personalizzata:	Consente di personalizzare le impostazioni audio.Per maggiori informazioni, consultare “Regolazione delle impostazioni audio”.

TV Suono Modalità : Personalizzata> Equalizzatore TS XT SRS : Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Reset Sposta Conferma Ritorno

TV Modalità : Standard Equalizzatore : Musica TS XT SRS : Film Volume auto : Dialoghi Mute interno : Personalizzata Selezione audio : Principale Reset Sposta Conferma Ritorno

Regolazione delle impostazioni audio

Le impostazioni audio possono essere regolate in base alle proprie preferenze personali.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Suono”, quindi premere il tasto ENTER/OK.
2. Premere il tasto ▲ o ▼ per selezionare "Equalizzatore", quindi premere ENTER/OK.
3. Premere il tasto ◀ o ▶ per selezionare una voce. Premere il tasto ENTER/OK.
4. Premere il tasto ▲ o ▼ fino a raggiungere l'impostazione desiderata. Premere il tasto ENTER/OK.
5. Al termine, premere il tasto EXIT.
   Se si modificano queste impostazioni, si attiva automaticamente la modalità audio “Personalizzata”.

TV Suono Modalità : Personalizzata> Equalizzatore TS XT SRS : Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Reset Sposta Conferma Ritorno

TV Equalizzatore R + 0 - L Balance 100Hz 300Hz 1kHz 3kHz 10kHz Sposta Regola Ritorno

Impostazione di TruSurround XT (SRS TS XT)

TruSurround XT è una tecnologia SRS brevettata che risolve il problema della riproduzione di contenuti multicanale 5,1 su due altoparlanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso un sistema di riproduzione a due altoparlanti, inclusi gli altoparlanti interni del televisore. È pienamente compatibile con tutti i formati multicanale.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Suono”, quindi premere il tasto ENTER/OK.
2. Premere il tasto ▲ o ▼ per selezionare "SRS TS XT", quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare "Acceso" o "Spento". Premere il tasto ENTER/OK.
4. Al termine, premere il tasto EXIT.

TruSurround XT, SRS e il simbolo (●) sono marchi di SRS Labs, Inc. La tecnologia TruSurround XT è incorporata in base ai termini della licenza di SRS Labs, Inc.

TV Suono Modalità : Personalizzata > Equalizzatore TS XT SRS : Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Reset Sposta Regola Ritorno

TV Modalità : Personalizzata Equalizzatore TS XT SRS : Spento Volume auto : Acceso Mute interno : Spento Selezione audio : Principale Reset ◆ Sposta ▼ Regola ▶ Ritorno

Collegamento delle cuffie

È possibile collegare le cuffie al televisore se si desidera guardare un programma televisivo senza disturbare le altre persone presenti nella stanza.

Quando si inserisce il jack della cuffia nella porta corrispondente, nel menu Suono sono disponibili solo le opzioni “SRS TS XT” e “Volume auto”.
L'uso prolungato delle cuffie ad alto volume può causare danni all'udito.
Quando si collega la cuffia al sistema, gli altoparlanti vengono disattivati.
Il volume delle cuffie e quello del televisore si regolano in modo diverso.

Selezione della modalità audio

È possibile selezionare le modalità audio semplicemente premendo il tasto “DUAL”. Quando si preme il tasto, la modalità audio corrente appare sullo schermo.

	Tipo di audio	DUAL 1/2	Predefinito
FM Stereo	Mono	MONO	Cambio automatico
	Stereo	STEREO ⇔ MONO
	Dual	DUAL 1 ⇔ DUAL 2	DUAL 1
Stereo NICAM	Mono	MONO	Cambio automatico
	Stereo	MONO ⇔ STEREO
	Dual	+ \ + \ - MONO ⇔ DUAL 1 - DUAL 2 ←	DUAL 1

COCONPUTION TEXT/MIX PSIZE P.MODE PIP GUIDE DUAL STILL SUBTITLE I-I SET...

È possibile selezionare queste opzioni semplicemente premendo il tasto DUAL sul telecomando.

Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono.

Regolazione automatica del volume

Le condizioni del segnale variano a seconda dell'emittente, ma non è pratico regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell'uscita audio quando il segnale di modulazione è alto oppure aumentando il livello dell'uscita audio quando il segnale di modulazione è basso.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Suono”, quindi premere il tasto ENTER/OK.
2. Premere il tasto ▲ o ▼ per selezionare "Volume auto", quindi premere il tasto ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare "Acceso" o "Spento". Premere il tasto ENTER/OK.
4. Al termine, premere il tasto EXIT.

TV Suono Modalità : Personalizzata > Equalizzatore TS XT SRS : Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Reset ◆ Sposta ▼ Regola ○ Ritorno

TV Suono Modalità : Personalizzata Equalizzatore TS XT SRS : Spento Volume auto : Spento Mute interno : Acceso Selezione audio : Principale Reset ◆ Sposta □ Regola □ Ritorno

Selezione di Mute interno

Se si desidera ascoltare l'audio da altoparlanti separati, annullare l'amplificatore interno.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Suono”, quindi premere il tasto ENTER/OK.
2. Premere il tasto ▲ o ▼ per selezionare “Mute interno”, quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare "Acceso" o "Spento". Premere il tasto ENTER/OK.
4. Al termine, premere il tasto EXIT.

Se “Mute interno” è impostato su “Acceso”, non è possibile regolare i comandi del menu Suono, all’influori di “Selezione audio” (in modalità PIP).

TV Suono Modalità : Personalizzata > Equalizzatore TS XT SRS : Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Reset Sposta Regola Ritorno

TV Suono Modalità : Personalizzata Equalizzatore TS XT SRS : Spento Volume auto : Spento Mute interno : Spento Selezione audio : Acceso Reset Sposta Regola Ritorno

Attivazione dell'audio dell'immagine secondaria

Durante l'uso della funzione PIP, è possibile ascoltare l'audio dell'immagine secondaria.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Suono”, quindi premere ENTER.

2. Premere il tasto ▲ o ▼ per selezionare “Selezione audio”, quindi premere ENTER.

3. Premere il tasto ▲ o ▼ per selezionare "Secondario". Premere il tasto ENTER.

4. Al termine, premere il tasto EXIT.

♦ Principale: Consente di ascoltare l'audio dell'immagine principale.
♦ Secondario: Consente di ascoltare l'audio dell'immagine secondaria.

È possibile selezionare questa opzione quando la PIP o Acceso.

TV Suono Modalità : Personalizzata > Equalizzatore TS XT SRS : Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Reset Sposta Regola Ritorno

TV Suono Modalità : Personalizzata Equalizzatore TS XT SRS : Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Reset [Secondario] Sposta Regola Ritorno

Ripristino delle impostazioni audio predefinite

Se la modalità Gioco è Acceso, la funzione di reimpostazione dell'audio è attiva. Selezionando la funzione Reset dopo aver effettuato l'impostazione, l'equalizzatore viene reimpostato ai valori di fabbrica.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Suono”, quindi premere il tasto ENTER/OK.

2. Premere il tasto ▲ o ▼ per selezionare “Reset”, quindi premere il tasto ENTER/OK.

3. Al termine, premere il tasto EXIT.

È possibile selezionare questa opzione quando la modalità Gioco è attiva.

TV Suono Modalità : Personalizzata> Equalizzatore TS XT SRS : Spento Volume auto : Spento Mute interno : Spento Selezione audio : Principale Reset Sposta Regola Ritorno

Impostazione e visualizzazione dell'ora corrente

È possibile impostare l'orologio del televisore per visualizzare l'ora corrente quando si preme il tasto INFO. È necessario impostare l'ora anche per utilizzare il timer di accensione o spegnimento automatico.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.

2. Premere il tasto ▲ o ▼ per selezionare “Ora”, quindi premere ENTER/OK.

3. Premere il tasto ENTER/OK per selezionare "Imposta Ora".

Per	Premere
Passare a “Mese”, “Data”, “Anno”, “Ora” o “Minuto”	◀ o ▶
Impostare “Mese”, “Data”, “Anno”, “Ora” o “Minuto”	▲ o ▼
Premere il tasto ENTER/OK.

TV Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Spento PC PC Home theater : Spento Altro ◆ Sposta □ Regola □ Ritorno

TV Ora Mese Data Anno 01 01 2007 Ora Minuto 00 00 ► Sposta ♦ Regola ⬇ Ritorno

1. Al termine, premere il tasto EXIT.

Se si scollega il cavo di alimentazione, sarà necessario impostare nuovamente l'orologio.
È anche possibile impostare l'anno, il mese, la data, l'ora e i minuti premendo i tasti numerici del telecomando.

Impostazione del timer di spegnimento

È possibile selezionare un intervallo di tempo compreso tra 30 e 180 minuti per impostare il passaggio automatico del televisore in modalità standby.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.
2. Premere il tasto ▲ o ▼ per selezionare "Ora", quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare "Timer stand-by", quindi premere ENTER/OK.
4. Premere ripetutamente il tasto ▲ o ▼ fino a quando appare l'impostazione desiderata (Spento, 30, 60, 90, 120, 150, 180). Premere il tasto ENTER/OK.
5. Al termine, premere il tasto EXIT.

Quando il timer raggiunge lo 0 il televisore passa automaticamente in modalità Standby.

TV Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Spento PC PC Home theater : Spento Altro Sposta Regola Ritorno

TV Imposta Ora : Spento Timer stand-by : 30 Timer 1 : 60 Timer 2 : 90 Timer 3 : 120 Timer 3 : 150 Sposta Regola Ritorno

Accensione e spegnimento automatico del televisore

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.
2. Premere il tasto ▲ o ▼ per selezionare “Ora”, quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare "Timer 1", "Timer 2", "Timer 3", quindi premere ENTER/OK.
4. Premere il tasto ▲ o ▼ per impostare l'opzione "Ora", quindi premere il tasto ▶ per passare all'opzione successiva. Impostare le altre voci utilizzando lo stesso metodo.

	Si/No	Premere il tasto ▲ o ▼
Ripetizione	Selezionare Una volta, Ogni giorno, Lun-Ven, Lun-Sab, Sab- Dom	Premere il tasto ▲ o ▼
Volume	Impostare un valore compreso tra 0 e 100.	Premere il tasto ▲ o ▼
Programma	Impostare un valore compreso tra Programma.	Premere il tasto ▲ o ▼

TV Implostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Spento PC PC Home theater : Spento Altro Sposta Regola Ritorno

TV Timer 1 Orario TV on 00 : 00 No Orario TV off 00 : 00 No Ripetizione Volume Una volta 10 Programma 01 ► Sposta ◆ Regola ◎ Ritorno

Al termine, premere il tasto RETURN.

• L'ora corrente appare ogni volta che si preme il tasto INFO.

• È possibile impostare l'ora, i minuti e il canale anche premendo i tasti numerici del telecomando.

• Al termine, premere il tasto EXIT.

Scelta della lingua

Quando si utilizza il televisore per la prima volta, è necessario selezionare la lingua dei menu e degli indicatori.

1. Premere il tasto MENU per visualizzare il menu a video. Premere il tasto ▲ o ▼ per selezionare "Impostazione", quindi premere ENTER/OK.
2. Premere il tasto ▲ o ▼ per selezionare “Lingua”, quindi premere ENTER/OK.

3. Selezionare la lingua desiderata premendo ripetutamente il tasto ▲ o ▼. Premere il tasto ENTER/OK.
   È possibile scegliere fra 17 lingue diverse.

4. Al termine, premere il tasto EXIT.

TV Impostazione Plug & Play Lingua :Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Spento PC PC Home theater : Spento Altro ◆ Sposta □ Regola □ Ritorno

TV Plug & Play Lingua : English Ora : Deutsch Modalità gioco : Français Pagina blù : Italiano Melodia : Español PC : Nederlands PC Home theater : ▼Altro Sposta Regola Ritorno

Uso della modalità Gioco

Quando ci si collega a una console di gioco come PlayStation™ o Xbox™, è possibile divertirsi con giochi ancora più realistici utilizzando il menu Giochi.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.
2. Premere il tasto ▲ o ▼ per selezionare “Modalità gioco”, quindi premere il tasto ENTER/OK.

3. Premere il tasto ▲ o ▼ per selezionare "Acceso" o "Spento". Premere il tasto ENTER/OK.

4. Al termine, premere il tasto EXIT.

Per scollegare la console di gioco e collegare un altro dispositivo esterno, annullare la modalità gioco nel menu immagine.

Se si visualizza il menu TV in modalità Gioco, lo schermo sfarfalla leggermente.

La modalità Gioco non è disponibile in modalità TV.

Se la modalità Gioco è attiva:

TV Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Spento PC PC Home theater : Spento Altro Sposta Regola Ritorno

TV Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Acceso Melodia : Spento PC PC Home theater : Spento Altro Sposta Regola Ritorno

- La Modalità Immagine cambia in Standard e la Modalità Suono cambia in Personalizzata automaticamente. L'utente non può modificare queste modalità.

- La modalità Audio nel menu Suono viene disattivata. Regolare l'audio mediante l'equalizzatore.

- La funzione di reimpostazione dell'audio viene attivata. Selezionando la funzione Reset dopo aver effettuato l'impostazione, l'equalizzatore viene reimpostato ai valori di fabbrica.

Impostazione della modalità Pagina blu / Selezione della melodia

Pagina blu:

Se il segnale non viene ricevuto o è molto debole, una schermata blu sostituisce automaticamente lo sfondo dell'immagine disturbata.

Se si desidera continuare a visualizzare l'immagine di qualità scadente, è necessario impostare la modalità “Pagina blu” su “Spento”.

Melodia:

È possibile impostare una melodia da riprodurre quando si accende o si spegne il televisore.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.
2. Premere il tasto ▲ o ▼ per selezionare "Pagina blu" o "Melodia". Premere il tasto ENTER/OK.
3. Una volta terminata l'impostazione, premere il tasto ENTER/OK.
   ◆ Pagina blu: Spento/Acceso
   ◆ Melodia: Spento/Bassa/Media/Alto
4. Al termine, premere il tasto EXIT.

TV Implastazione Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Acceso PC PC Home theater : Spento Altro ◆ Sposta Regola Ritorno

TV Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia Spento PC Bassa PC Home theater Media Alto Altro Sposta Regola Ritorno

Impostazione di PC Home Theater

È possibile migliorare la qualità delle immagini configurando le impostazioni dello schermo in modalità PC.

Se si attiva la funzione PC Home Theater, è possibile configurare le opzioni Impostazioni dettaglio come in modalità PC (quando la modalità dell'immagine è impostata su Standard o Film).

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.
2. Premere il tasto ▲ o ▼ per selezionare "PC Home Theater". Premere il tasto ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare "Acceso" o "Spento". Premere il tasto ENTER/OK.
4. Al termine, premere il tasto EXIT.
   ▶ Questa funzione è disponibile solo in modalità PC.

TV Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blü : Spento Melodia : Spento PC PC Home theater : Spento Altro ◆ Sposta □ Regola □ Ritorno

TV Plug & Play Lingua :Italiano Ora Modalità gioco :Spento Pagina blu :Spento Melodia :Spento PC PC Home theater : Spento Altro Acceso Sposta Regola Ritorno

Impostazione di Effetto luce (LE40N8 LE46N8)

In base alle condizioni di visualizzazione, è possibile attivare/disattivare il LED blu sul pannello anteriore del televisore. Il suo uso consente risparmiare energia e di riposare la vista.

1. Premere il tasto MENU per visualizzare il menu a video.
   Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.
2. Premere il tasto ▲ o ▼ per selezionare "Effetto luce", quindi premere ENTER/OK.
3. Selezionare l'opzione desiderata (Spento, Modalità Stby ON, Mod visione ON, Acceso) premendo il tasto ▲ o ▼.

Premere il tasto ENTER/OK.

♦ Spento:	Il LED non si accende.
♦ Modalità Stby ON:	Il LED si accende in modalità Standby.
♦ Mod visione ON:	Il LED si accende mentre si guarda la TV.
♦ Acceso:	Il LED si accende dopo lo spegnimento del televisore.

1. Al termine, premere il tasto EXIT.

TV Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Spento PC PC Home theater : Spento Effetto luce : Mod visione ON Altro Sposta Regola Ritorno

TV Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Spento PC Spento Modalità Stby ON PC Home theater : Mod visione ON Effetto luce : Acceso Altro Sposta Regola Ritorno

SAMSUNG

Utilizzo della funzione Risp. energia

Questa funzione regola la luminosità del televisore in modo da ridurre il consumo di energia. Quando si guarda il televisore di notte, impostare la modalità “Risp. energia” su “Alto” in modo da ridurre l'affaticamento degli occhi e il consumo di corrente.

1. Premere il tasto MENU per visualizzare il menu a video.
   Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.
2. Premere il tasto ▲ o ▼ per selezionare "Risp. energia", quindi premere ENTER/OK.
3. Selezionare l'opzione desiderata (Spento, Bassa, Media, Alto, Automatico) premendo il tasto ▲ o ▼. Premere il tasto ENTER/OK.
4. Al termine, premere il tasto EXIT.

TV Impostazione Altro Risp. energia : Spento Livello di nero HDMI :Bassa PIP ◆ Sposta Regola Ritorno

TV Impostazione Altro Risp. energia : Spento Livello di nero HDMI : PIP Bassa Media Alto Automatico Sposta Regola Ritorno

Selezione della sorgente

È possibile selezionare una delle sorgenti esterne collegate al jack di ingresso del televisore.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ▲ o ▼ per selezionare “Inserisci”, quindi premere il tasto ENTER/OK.

1. Premere il tasto ENTER/OK per selezionare "Elenco sorgenti".

Se all'apparecchiatura non sono collegati dispositivi esterni, nell'elenco sorgenti sono attivate solo le opzioni "TV", "Est.1", "Est.2". "AV", "S-Video", "Component", "PC", "HDMI1", "HDMI2", "HDMI3", "DTV" si attivano solo collegando all'apparecchiatura i relativi dispositivi.

1. Selezionare il dispositivo desiderato premendo il tasto ▲ o ▼. Premere il tasto ENTER/OK.

Premere il tasto SOURCE sul telecomando per scorrere tutte le sorgenti disponibili. La modalità TV può essere selezionata premendo il tasto TV/DTV, i tasti numerici (0\~9), e il tasto P ^♡ / ^♡ sul telecomando. Tuttavia non può essere selezionata con il tasto SOURCE.

TV Elenço sorgenti : TV Modifica Nome Anynet+ (HDMI-CEC) Sposta Regola Ritorno

Elenco sorgenti TV Ext.1 Ext.2 AV S-Video Comp PC HDMI1 HDMI2 HDMI3 DTV ◆ Sposta Regola Ritorno

Modifica dei nomi delle sorgenti di ingresso

Assegnare un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sorgente di ingresso.

1. Premere il tasto MENU per visualizzare il menu. Premere ENTER/OK per selezionare "Inserisci".
2. Premere il tasto ▲ o ▼ per selezionare “Modifica Nome”, quindi premere il tasto ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare il dispositivo da modificare. Premere il tasto ENTER/OK.
4. Premere il tasto ▲ o ▼ per selezionare il dispositivo desiderato. Premere il tasto ENTER/OK.
5. Al termine, premere il tasto EXIT.

TV Elenco sorgenti : TV Modifica Nome Anynet+ (HDMI-CEC) Sposta Regola Ritorno

TV Ext.1 Ext.2 AV S-Video Comp PC HDMI1 HDMI2 HDMI3 Modifica Nome VCR DVD D-VHS STB cavo HD STB STB satellite Sposta Regola Ritorno

Anteprima del sistema di menu DTV

La società non garantisce il nomale funzionamento del menu DTV in paesi diversi dai 6 supportati (Regno Unito, Germania, Francia, Italia, Spagna, Austria), poiché sono supportati solo gli standard di queste nazioni. Inoltre, se il paese della stazione emittente è diverso da quello selezionato dall>utente, la stringa che appare nella finestra informazioni del canale, Info, Guida, Gestore canali, ecc., potrebbe non essere visualizzata correttamente.

Disponibile modalità DTV. Preimpostare la modalità DTV utilizzando il tasto TV/DTV del telecomando. Per navigare nel sistema di menu a video e regolare le impostazioni disponibili, fare riferimento alle illustrazioni seguenti.

Premere il tasto D.MENU.

Guida

Guida "Oggi e Domani"

Guida Completa

Elenco programmato

Predefinita

Att./Succ., Guida Completa

Canale

Memorizzazione automatica

Memorizzazione manuale

Modifica Canali Preferiti

Elenco canali

Impostazione

Trasparenza menu

Blocco Canale

Sottotitolo

Mod Sottotitoli

Formato audio

Testo digitale

Fuso orario

Sistema

Alta, Media, Bassa, Opaco

Immetti PIN

Spento, Acceso

Normale, Non udenti

PCM/Dolby Digital

Disattiva, Attiva

Informazioni sul prodotto Informazioni sul segnale Aggiornamento software Interfaccia comune Reset

Lingua

Lingua dell'audio

Lingua del Sottotitolo

Lingua Teletext

Preferenza

Lingua principale audio

Lingua secondaria audio

Lingua princip sottotitoli

Lingua second sottotitoli

Lingua principale Teletext

Lingua secondaria Teletext

Guida Guida "Oggi e Domani" Guida Completa Elenco programmato Predefinita : Guida Completa Sposta Conferma Esci

Canale Memorizzazione automatica Memorizzazione manuale Modifica Canali Preferiti Elenco canali Sposta Conferma Esci

Impostazione Trasparenza menu : Media ▷ Blocco Canale ▷ Sottotitolo : Acceso ▷ Mod Sottotitoli : Normale ▷ Formato audio : PCM ▷ ▼ Sposta Conferma Esci

Lingua Lingua dell'audio Lingua del Sottotitolo Lingua Teletext Preferenza Sposta Conferma Esci

È possibile selezionare queste opzioni semplicemente premendo il tasto D.MENU del telecomando.

Le sottovoci secondarie del menu IC possono variare in base al modello di CAM.

Aggiornamento automatico dell'elenco dei canali

È possibile aggiornare l'elenco dei canali ognivalvolta l'emittente aggiunge nuovi servizi oppure quando si sposta il televisore in un altro luogo.

1. Premere il tasto D.MENU per visualizzare il menu DTV.
2. Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere ENTER/OK.

3. Premere di nuovo il tasto ENTER/OK per selezionare "Memorizzazione automatica". Premere il tasto ENTER/OK.

4. Al termine, viene visualizzato il numero di servizi trovati.

Memorizzazione automatica Scansione dei servizi digitali in corso... 35% Servizi trovati: 24 Canale 38 Arresta Ritorno

L'elenco dei canali esistente non viene eliminato quando si aggiorna l'elenco dei canali.
Per interrompere la scansione prima del termine, premere ENTER/OK dopo aver selezionato "STOP".

1. Al termine, premere il tasto EXIT.

Se lo stato del segnale è debole, viene visualizzato il messaggio “No service found! Check the aerial connection.” (Nessun servizio trovato. Controllare il collegamento dell’antenna).

Aggiornamento manuale dell'elenco dei canali

Per effettuare una ricerca rapida, è possibile specificare il canale.

1. Premere il tasto D.MENU per visualizzare il menu DTV.
2. Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare "Memorizzazione manuale", quindi premere il tasto ENTER/OK.
4. Premere il tasto ▲ o ▼ per selezionare "Canale", quindi premere ENTER/OK.

Memorizzazione manuale Canale Frequenza Larg. di banda 65 474000 KHz 8 MHz Ricerca Regola Ritorno

• Canale: Nel Regno Unito, vengono visualizzati in sequenza i canali da "5" a "69". (In base al paese)
• Frequenza: Viene visualizzata la frequenza del gruppo di canali.

• Larg. di banda: Le larghezze di banda disponibili sono 7 e 8 MHz.

• Al termine, viene visualizzato il numero di servizi trovati.

• Al termine, premere il tasto EXIT.

È possibile immettere i valori premendo il tasto sul telecomando.

Modifica dei canali preferiti

È possibile modificare i canali preferiti utilizzando i tasti colorati.

1. Premere il tasto D.MENU per visualizzare il menu DTV.
2. Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare "Modifica Canali Preferiti", quindi premere il tasto ENTER/OK.
4. Premere il tasto rosso per visualizzare tutti i canali attualmente memorizzati.
5. Premere il tasto ▲ o ▼ per selezionare il canale desiderato. Premere il tasto ENTER/OK.

Accanto al canale selezionato appare l'icona “★” e il canale viene aggiunto all'elenco dei canali preferiti.
- Per annullare l'operazione, premere nuovamente il tasto ENTER/OK.
- Selez tutti: Seleziona tutti i canali attualmente visualizzati.
- Nessuna selez: Deseleziona tutti i canali selezionati.
- Anteprima: Visualizza i canali attualmente selezionati.
L'impostazione dei canali preferiti è così completata.

6. Al termine, premere il tasto EXIT.

◆ Agg.

È possibile utilizzare questa funzione quando sono stati selezionati uno o più canali preferiti.

1. Premere il tasto D.MENU per visualizzare il menu DTV.
2. Premere il tasto ▲ o ▼ per selezionare "Canale", quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare “Modifica Canali Preferiti”, quindi premere il tasto ENTER/OK.
4. Premere il tasto rosso nel menu “Modifica Canali Preferiti”. Per aggiungere ulteriori canali, fare riferimento al punto 5 alla pagina precedente.

5. Per controllare i canali da memorizzare, premere il tasto D.MENU. Al termine, premere il tasto EXIT.

6. Per aggiungere tutti i canali all'elenco dei canali preferiti, premere il tasto rosso.

7. Per rimuovere tutti i canali, premere il tasto verde.
8. Anteprima: Visualizza i canali attualmente selezionati.
9. Premere il tasto CH LIST per visualizzare il gestore dei canali preferiti.

Modifica Canali Preferiti (nessun canale) Agg. Canali Ritorno

Modifica Canali Preferiti 2 BBC TWO 5 Five 7 BBC THREE 15 abc1 16 QVC Selez tutti Nessuna selez Anteprima Sposta Selez Ritorno

Modifica Canali Preferiti 2 BBC TWO ★ 7 BBC THREE ★ 15 abc1 ★ Agg Sposta Anteprima Elimina Sposta | Ritorno

Modifica Canali Preferiti 2 BBC TWO ★ 5 Five 7 BBC THREE ★ 15 abc1 ★ 16 QVC ○ Selez tutti ○ Nessuna selez ○ Anteprima ◆ Sposta ▼ Selez ○ Ritorno

◆ Sposta

1. Premere il tasto D.MENU per visualizzare il menu DTV.
2. Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare "Modifica Canali Preferiti", quindi premere il tasto ENTER/OK.
4. Selezionare il canale desiderato premendo il tasto ▲ o ▼.
5. Premere il tasto verde.

Un'icona “◆” viene visualizzata a sinistra del nome del canale.

1. Premere il tasto ▲ o ▼ per selezionare il canale da spostare, quindi premere il tasto verde o ENTER/OK.

2. Al termine, premere il tasto EXIT.

Anteprima

1. Nel menu “Modifica Canali Preferiti”, selezionare il canale da visualizzare in anteprima premendo il tasto ▲ o ▼.
2. Premere il tasto giallo.

▶ Viene visualizzato il canale selezionato.

◆ Elimina

1. Nel menu "Modifica Canali Preferiti", selezionare il canale da eliminare premendo il tasto ▲ o ▼.
2. Premere il tasto blu.

Il canale e il numero selezionati vengono eliminati.

Per riaggiungere all'elenco dei canali preferiti un canale precedentemente eliminato, seguire la procedura indicata nella sezione "Agg." a pagina 34.

Modifica Canali Preferiti 2 ◆ BBC TWO ★ 7 BBC THREE ★ 15 abc1 ★ Agg Sposta Anteprima Elimina ◆Sposta Selez! Ritorno

Modifica Canali Preferiti 2 ↔ BBC TWO ★ 7 BBC THREE ★ 15 abc1 ★ Agg Sposta Anteprima Elimina Sposta Ritors

COLOR BUTTON TEXT/MIX P.SIZE P.MODE

Modifica Canali Preferiti 2 BBC TWO ★ 7 BBC THREE ★ Agg Sposta Anteprima Elimina ◆ Sposta Ritorno

COLOR BUTTON TEXT/MIX P.SIZE CODE PIP

Selezione dell'elenco dei canali

È possibile escludere i canali desiderati dalla scansione dei canali. Quando si effettua la scansione, questi canali vengono saltati e non appaiono. Vengono invece visualizzati tutti i canali non esclusi dalla scansione.

1. Premere il tasto D.MENU per visualizzare il menu DTV.
2. Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere ENTER/OK.

3. Premere il tasto ▲ o ▼ per selezionare “Elenco canali”. Premere il tasto ENTER/OK.

4. Premere il tasto ▲ o ▼ per selezionare “Tutto”, “Preferiti” o “Predefinito”. Premere il tasto ENTER/OK.

5. Premere il tasto giallo per alternare i canali preferiti e tutti i canali.

I canali preferiti vengono visualizzati solo se precedentemente impostati nel menu “Modifica Canali Preferiti” (vedere pagina 34).

1. Premere il tasto rosso o verde per visualizzare la pagina precedente o successiva dell'elenco dei canali.

2. Premere il tasto ▲ o ▼ per selezionare il canale da sintonizzare. Premere il tasto ENTER/OK.

Mentre si cambia il canale, il numero, il nome e un'icona del canale vengono visualizzati nell'angolo superiore sinistro. Il numero e il nome del canale vengono visualizzati solo se il canale è incluso nell'elenco di tutti i canali. Se invece è uno dei canali preferiti, viene visualizzata un'icona.

1. Premere il tasto blu per selezionare i menu TV, Radio, Dati/Altro e Tutti.

2. Premere il tasto CH LIST per uscire dall'elenco dei canali.

Elenco canali Test Card M' v2.0 Tutti i Canali 1/2 1 Test Card M' 23 bid-up.tv 60 Television X 3 Vida003b 25 TCM 70 BBC Radio 1 4 Vida004b 26 UKTV Style 72 BBC Radio 2 5 vida005b 27 Discovery 73 BBC Radio 3 6 vida006b 28 DiscoveryH&L 74 BBC Radio 4 15 Ch 15 15 Cartoon Nwk 84 heat 16 QVC 33 Boomerang 91 MOJO 17 UKTV Gold 55 Text Holidays 800 ARD-MHP-Data Altro Pag. prec Pag. succ Preferiti TV Sposta Guarda Rittorno

Visualizzazione di informazioni sul programma

Durante la visione di un canale, è possibile visualizzare ulteriori informazioni sul programma corrente.

1. Durante la visione di un programma, premere il tasto INFO.
   Vengono visualizzate le informazioni sul programma.

2. Per uscire dalla finestra informazioni, premere il tasto INFO.

RETURN INFO COLOR BUTTON 14:30 Sab1 Set 1 AFD0,16:9 AFDO 16:9 Sbloccato SD Stereo Sottotitolo Inglese Tutti i Canali A 14:30-14:33 Contains video with AFD O; coded frame is 16:9 esci

Visualizzazione delle informazioni EPG

Le informazioni EPG (Electronic Programme Guide, Guida elettronica dei programmi) sono fornite dall'emittente. Le voci relative ai programmi potrebbero risultare vuote o non aggiornate, a seconda delle informazioni trasmesse dall'emittente su un determinato canale. La schermata viene aggiornata automaticamente non appena sono disponibili le nuove informazioni.

◆ Guida “Oggi e Domani”

Per i sei canali indicati nella colonna a sinistra, mostra le informazioni sul programma corrente e sul programma successivo.

◆ Guida Completa

Visualizza la informazioni sui programmi ordinate in segmenti di un'ora. Sono comprese due ore di programmi che è possibile scorrere in avanti o indietro.

1. Premere il tasto D.MENU per visualizzare il menu DTV.
2. Premere il tasto ENTER/OK per selezionare "Guida".
3. Premere il tasto ▲ o ▼ per selezionare “Guida “Oggi e Domani”” o “Guida Completa”. Premere il tasto ENTER/OK.

È anche possibile visualizzare la guida semplicemente premendo il tasto GUIDE.

Per	Operazione da eseguire
Guardare un programma nell'elenco EPG	• Selezionare un programma premendo il tasto ▲, ▼, ◀, ►.• Premere il tasto ENTER/OK.
Se si seleziona il programma successivo, appare l'icona dell'orologio che indica la visione programmata. Premendo nuovamente il tasto ENTER/OKla programmazione viene annullata e l'icona dell'orologio scompare. Per informazioni dettagliate sulla programmazione, consultare la pagina successiva.
Visualizzare le informazioni su un programma	• Selezionare il programma desiderato premendo il tasto ▲, ▼, ◀, ►.• Quando il programma desiderato è evidenziato, premere il tasto INFO.
Alternare la “Guida “Oggi e Domani”” e la “Guida Completa”	• Premere ripetutamente il tasto rosso.
Visualizzare l'elenco “Preferiti” e l'elenco “Tutti i canali”	• Premere ripetutamente il tasto verde.
Scorrere velocemente indietro (24 ore).	• Premere ripetutamente il tasto giallo.
Scorrere velocemente avanti (24 ore).	• Premere ripetutamente il tasto blu.
Uscire dalla guida	• Premere il tasto EXIT.

Guida Oggi e Domani 13:28 Mar 16 Feb Extreme Machines: Armoured Cars INFO Informazioni Altuale Successivo 25 TCM Closedown A Patch of Blue 26 UKTV Style Hard Sell Saw This and Thought... 27 Discovery Extreme Machines: Ar Time Team 28 Discovery... Programmes resume at... This Old House with St... 32 Cartoon Nwk The Bugs Bunny & Roa... The Grim Adventures o... 33 Boomerang Closedown Inspector Gadget Guarda Guida Completa Preferiti Esci

Guida Completa 13:28 Mer 16 Feb Extreme Machines: Armoured Cars NFO Informazioni Oggi 13.00 14.00 25 TCM Closedown 26 UKTV Style Hard Sett 27 Discovery Extreme Machines: Arm Time Team 28 Discovery..._Programmes resume at 06:00 52 Cartoon Nwk The Bugs... The Grim... The Cramp... Dexter's L... 53 Boomerang Closedown Guarda /Alt./Succ Preferti -24 Ore -24 Ore -1 Esi

MENU ENTER/OK TURN INFO COLOR BUTTON TORTUM MAKE FUNCTION GUIDE DUAL STILL SUBT L11

Il titolo del programma appare in alto al centro dello schermo. Per visualizzare informazioni dettagliate, fare clic su INFO. Le informazioni dettagliate includono numero del canale, durata, barra di stato, livello d'età del programma, informazioni sulla qualità video (HD/SD), modalità audio, lingue dei sottotitoli o del teletext e una breve descrizione del programma evidenziato. “...” appare quando la descrizione è molto lunga.
Vengono visualizzati sei canali. Per scorrere i canali, passare al canale desiderato utilizzando il tasto ▲ o ▼. Per visualizzare una pagina alla volta, utilizzare il tasto P ⚙ o ⚙.

Uso della funzione Elenco programmato

Se si crea un elenco di visione programmata, il programma desiderato viene avviato automaticamente all'ora impostata, anche se si sta seguendo un altro programma.

1. Premere il tasto D.MENU per visualizzare il menu DTV.
2. Premere il tasto ENTER/OK per selezionare "Guida".
3. Premere il tasto ▲ o ▼ per selezionare “Elenco programmato”, quindi premere ENTER/OK.
4. Premere il tasto rosso. Viene attivata la finestra di programmazione.
5. Premere il tasto ENTER/OK per selezionare una voce e impostarla con il tasto ◀ o ▶

È possibile impostare l'ora e i minuti anche premendo i tasti numerici del telecomando.

• Canale: Impostare il canale.
• Ora: Impostare l'ora.
  • Data: Impostare anno, mese e giorno.

• Frequenza: Impostare la frequenza. ("Una volta", "Settiman." o "Giornal.")

• Al termine, premere il tasto rosso.

• Al termine, premere il tasto EXIT.

• Salva: Salva la programmazione.

• Cancella: Annulla la programmazione.
• Agg. programma: Aggiunge una nuova programmazione.
• Modifica: Modifica la programmazione selezionata.
• Elimina: Elimina la programmazione selezionata.

Elenco programmato (Nessun programma) Agg. programma Ritorno

Elenco programmato Martedi 22 Apr 15:30 ~ 16:00 Unavolta 801 RaiTre Agg. programma Modifica Elimina Sposta | Ritorno

Elenco programmato Canale 802 RailUno Ora 15 : 20 alle = :— Date Mar22 Apr 2007 Frequenza Una volta Salva Cancelia Regola Sposta Ritorno

Impostazione della guida Predefinita

È possibile impostare uno stile predefinito per la guida.

1. Premere il tasto D.MENU per visualizzare il menu DTV.
2. Premere il tasto ENTER/OK per selezionare "Guida".
3. Premere il tasto ▲ o ▼ per selezionare “Predefinita”, quindi premere ENTER/OK.
4. Selezionare "Att./Succ." o "Guida Completa" utilizzando il tasto ▲ o ▼, quindi premere ENTER/OK.
5. Al termine, premere il tasto EXIT.

Guida Guida "Oggi e Domani" Guida Completa Elenco programmato Predefinita : Guida Oggi e Domani Guida Completa Sposta Conferma Ritorno

È possibile selezionare queste opzioni semplicemente premendo il tasto GUIDE sul telecomando.

Visualizzazione di tutti i canali e dei canali preferiti

Nel menu EPG, è possibile visualizzare tutti i canali oppure solo i canali preferiti.

1. Premere il tasto D.MENU per visualizzare il menu DTV.
2. Premere il tasto ENTER/OK per selezionare "Guida".
3. Selezionare la guida desiderata ("Guida "Oggi e Domani" o "Guida Completa") premendo il tasto ▲ o ▼.
4. Premere il tasto ENTER/OK.
5. Premere il tasto verde. Si alternano tutti gli elenchi dei canali e gli elenchi dei canali preferiti.
6. Selezionare il programma desiderato premendo il tasto ▲, ▼, ◀ o ▶.
7. Premere il tasto INFO per visualizzare le informazioni sul programma evidenziato.

8. Se l'elenco Modifica Canali Preferiti non è stato impostato:

9. appare il messaggio "The favourites list is empty. Would you like to choose your favourites now? (L'elenco preferiti è vuoto. Scegliere adesso i canali preferiti?).

10. Selezionare "Yes" (Sì). Viene visualizzato il menu "Modifica Canali Preferiti". Se si seleziona "No", i canali rimangono invariati.

11. Per informazioni sulla modifica dei canali preferiti, consultare pagina 34.

12. Al termine, premere il tasto EXIT.

“Tutti i Canali” è l'elenco dei canali trovati durante l'aggiornamento dell'elenco dei canali. I canali sono visualizzati in modalità Tutti i Canali.
“Preferiti” (canali preferiti) è l'elenco dei canali impostati nel menu “Modifica Canali Preferiti” (vedere pagina 34).

COLOR BUTTON T P SIZE PMODE PIP GUIDE DUAL STU... SUBTITLE Guida Oggi e Domani 13:28 Mer 16 Feb Extreme Machines: Armoured Cars INFO Informazioni Altuale Successivo 25 TCM Closedown A Patch of Blue 26 UKTV Style Hard Sell Saw This and Thought... 27 Discovery Extreme Machines: Ar... Time Team 28 Discovery... Programmes resume at... This Old House with St... 32 Cartoon Nwk The Bugs Bunny & Roa... The Grim Adventures o... 33 Boomerang Closedown Inspector Gadget Guarda Guida Completa Preferiti Esq

RETURN INFO Return+ COLOR BUTTON

Guida Completa 13:28 Mer 16 Feb Extreme Machines: Armoured Cars IN20 Informazioni Oggi 13:00 14:00 25 TCM 1. L'entino dei preferiti è voito. 26 UKTV Style Scogliere adesso i canali preferiti? 27 Discovery SI No 28 DiscoveryH... Cartoon Nwk The Bugs... The Grim... The Cramp... Dexter's L... 32 Boomerang Closedown Guarda - Alt./Succ Preferiti -24 Ore -24 Ore - Esi

Regolazione della trasparenza del menu

È possibile impostare il livello di trasparenza del menu.

1. Premere il tasto D.MENU per visualizzare il menu DTV.
2. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare “Trasparenza menu”, quindi premere ENTER/OK.
4. Selezionare l'opzione desiderata ("Alta", "Media", "Bassa" o "Opaco") premendo il tasto ▲ o ▼, quindi premere il tasto ENTER/OK per modificare l'impostazione.
5. Al termine, premere il tasto EXIT.

Setup Menu Transparency : Alta Parental Lock : Media Subtile : Bassa Subtile Mode : Opaco Audio Format Sposta Conferma Rororno

Impostazione della funzione Blocco Canale

Questa funzione consente di immettere un codice PIN di identificazione personale a 4 cifre definito dall'utente per impedire agli utenti non autorizzati, come ad esempio i bambini, di vedere programmi inadatti. Il menu a video spiega come assegnare un codice PIN. Se necessario, il codice può essere modificato successivamente.

1. Premere il tasto D.MENU per visualizzare il menu DTV.
2. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare “Blocco Canale”, quindi premere ENTER/OK.
4. Viene visualizzato "Immetti PIN".
5. Immettere il codice PIN a 4 cifre utilizzando i tasti numerici (0\~9). Vengono visualizzate le opzioni del gruppo “Blocco Canale” con l'opzione “Grado Blocco Canale” già evidenziata.

Il codice PIN predefinito per un nuovo televisore è 0000.
Se si immette un codice PIN non valido, viene visualizzato il messaggio "Invalid PIN code. Please try again" (Codice PIN non valido. Provare di nuovo).

1. Premere il tasto ENTER/OK.
2. Premere il tasto ▲ o ▼ per selezionare il livello d'età desiderato. Premere il tasto ENTER/OK.
3. Per modificare il codice PIN, selezionare "Cambia PIN" premendo il tasto ▲ or ▼. Premere il tasto ENTER/OK.

▶ Viene visualizzato "Immetti nuovo PIN".

1. Immettere il nuovo codice PIN a 4 cifre utilizzando i tasti numerici (0\~9).

▶ Viene visualizzato "Conferma nuovo PIN".

1. Immettere nuovamente il nuovo codice PIN a 4 cifre utilizzando i tasti numerici (0\~9).

Viene visualizzato il messaggio "Your PIN code has been changed successfully" (Il codice PIN è stato modificato con successo).

1. Premere il tasto ENTER/OK.
2. Al termine, premere il tasto EXIT.

Se si dimentica il codice PIN, premere i tasti del telecomando nella sequenza seguente per ripristinare il codice PIN predefinito 0-0-0-0: POWER (Spento), MUTE, 8, 2, 4, POWER (Acceso).

Impostazione Trasparenza menu : Media ▶ Blocco Canale ▶ Sottotitolo : Acceso ▶ Mod Sottotitoli : Normale ▶ Formato audio ▽ Sposta □Conferma ▶Ritorno

Blocco Canale Immetti PIN ••• Immetti PIN: > Ritorno

Blocco Canale Grado Blocco Ca Cambia PIN Sbloccato 3 4 5 6 7 Sposta Conferma Ritorno

Cambia PIN Conferma nuovo PIN Il codice PIN è stato modificato con successo OK Immetti PIN! > Ritorno

Impostazione dei sottotitoli

È possibile attivare e disattivare i sottotitoli.

1. Premere il tasto D.MENU per visualizzare il menu DTV.
2. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare "Sottotitolo", quindi premere ENTER/OK.
4. Selezionare "Acceso" premendo il tasto ▲ o ▼. Premere ENTER/OK.
5. Al termine, premere il tasto EXIT.

Impostazione Trasparenza menu : Media Blocco Canale Sottotitolo : Spento Mod Sottotitoli : Acceso Formato audio Sposta Conferma Ritorno

Impostazione della modalità Sottotitoli.

Utilizzare questo menu per impostare la modalità Sottotitoli. L'opzione di menu "Normale" rappresenta il sottotitolo di base mentre "Non udenti" è il sottotitolo per le persone con handicap uditivo.

1. Premere il tasto D.MENU per visualizzare il menu DTV.
2. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare “Mod Sottotitoli”, quindi premere ENTER/OK.
4. Premere il tasto ▲ o ▼ per selezionare "Normale" o "Non udenti". Premere il tasto ENTER/OK.
5. Al termine, premere il tasto EXIT.

Se il programma che si sta guardando non supporta la funzione "Non udenti", si attiva automaticamente la modalità "Normale", anche se è selezionata la modalità "Non udenti".

Impostazione Trasparenza menu : Media Blocco Canale Sottotitolo : Acceso Mod Sottotitoli Normale Formato audio Non udenti Sposta Conferma Ritorno

Selezione del formato audio

L'audio Dolby Digital è supportato solo dal ricevitore audio, se collegato tramite un cavo ottico. L'altoparlante principale supporta solo l'audio PCM.

Quando l'audio è generato sia dall'altoparlante principale sia dal ricevitore audio, potrebbe prodursi un effetto di eco a causa della diversa velocità di decodifica dei due dispositivi. In questo caso, attivare la funzione Mute interno.

1. Premere il tasto D.MENU per visualizzare il menu DTV.
2. Premere il tasto ▲ o ▼ per selezionare "Impostazione", quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare "Formato audio", quindi premere ENTER/OK.
4. Premere il tasto ▲ o ▼ per selezionare "PCM" o "Dolby Digital". Al termine, premere il tasto ENTER/OK.
5. Al termine, premere il tasto EXIT.

Il formato audio dipende dal segnale trasmesso dall'emittente. Dolby Digital Sound è disponibile solo se il televisore è collegato a un altoparlante esterno tramite un cavo ottico.

Impostazione Trasparenza menu : Media Blocco Canale Sottotitolo : Acceso Mod Sottotitoli : Normale Formato audio : PCM Sposta Conferma Ritorno

Sezione del testo digitale (solo GB)

Se il programma è trasmesso con testo digitale, questa funzione è attivata.

1. Premere il tasto D.MENU per visualizzare il menu DTV.
2. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare "Testo digitale", quindi premere ENTER/OK.

4. Premere il tasto ▲ o ▼ per selezionare "Disattiva" o "Attiva". Premere il tasto ENTER/OK.

5. Al termine, premere il tasto EXIT.

MHEG(Multimedia and Hypermedia Information Coding Experts Group) è uno standard internazionale di codifica dei dati utilizzato nelle applicazioni multimediali e ipermediali. È un sistema più complesso rispetto al formato MPEG in quanto include collegamenti a dati ipermediali come immagini fisse, servizi di caratteri, animazioni, grafica e file video, oltre ai dati multimediali. MHEG è una tecnologia interattiva con vari campi di applicazione, come sistemi VOD (Video-Acceso-Demand), ITV (Interactive TV), EC (Electronic Commerce), teleformazione, teleconferenze, librerie digitali e videogiochi di rete.

Impostazione Testo digitale : Disattiva Fuso orario Attiva Sistema Sposta Conferma Ritorno

Selezione del fuso orario (Solo per la Spagna)

Selezionare il fuso orario della propria zona.

1. Premere il tasto D.MENU.
2. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare "Fuso orario", quindi premere ENTER/OK.

4. Selezionare il fuso orario della propria zona premendo il tasto ▲ o ▼. Premere il tasto ENTER/OK.
   Sono disponibili le seguenti opzioni. Penisola iberica e Isole Baleari - Isole Canarie

5. Al termine, premere il tasto EXIT.

Impostazione Testo digitale : Enable Fuso orario Sistema Sposta Conferma Ritorno

Fuso orario Penisola iberica e Isole Baleari Isole Canarie Regola Conferma Ritors

Visualizzazione delle informazioni sul prodotto

È possibile visualizzare le informazioni sul prodotto. Per assistenza o riparazioni, si prega di contattare un rivenditore autorizzato Samsung.

1. Premere il tasto D.MENU per visualizzare il menu DTV.
2. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare “Sistema”, quindi premere il tasto ENTER/OK.
4. Premere il tasto ENTER/OK per selezionare "Informazioni sul prodotto".
   Viene selezionato Informazioni sul prodotto.

5. Versione software, Versione firmware

6. Al termine, premere il tasto EXIT.

Informazioni sul prodotto Versione software: T_BDXPDEU00_0700 Versione firmware: T_STDEU7_102c Ritorno

Controllo delle informazioni sul segnale

È possibile visualizzare informazioni sullo stato del segnale.

1. Premere il tasto D.MENU per visualizzare il menu DTV.
2. Premere il tasto ▲ o ▼ per selezionare "Impostazione", quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare “Sistema”, quindi premere il tasto ENTER/OK.
4. Premere il tasto ▲ o ▼ per selezionare “Informazioni sul segnale”, quindi premere ENTER/OK.
5. Al termine, premere il tasto EXIT.

Se il segnale è debole, viene visualizzato il messaggio “Assenza di segnale”.

Informazioni sul segnale Servizio ? ID assistenza:0000 Multiplex: ? (TSID 0000, ONID 0000) Rete: ? (iD 0000) Livello errore bit: Potenza del segnale:

Aggiornamento del software

Gli aggiornamenti del prodotto, contenenti le nuove funzionalità di TV digitale, vengono trasmessi periodicamente tramite il normale segnale televisivo.

Il prodotto rileva automaticamente questi segnali e visualizza la finestra di aggiornamento del software. Se desiderato, è possibile avviare da questa finestra l'installazione degli aggiornamenti.

1. Premere il tasto D.MENU per visualizzare il menu DTV.
2. Premere il tasto ▲ o ▼ per selezionare "Impostazione", quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare “Sistema”, quindi premere il tasto ENTER/OK.
4. Premere il tasto ▲ o ▼ per selezionare "Aggiornamento software", quindi premere ENTER/OK.
5. Premere il tasto ▲ o ▼ per selezionare “Informazioni sul software”, “Aggiornamento manuale” o “Aggiornamento modalità Standby”. Premere il tasto ENTER/OK.

◆ Informazioni sul software

Premere il tasto ENTER/OK per visualizzare la versione corrente del software. Per visualizzare le informazioni sulla versione software, premere nuovamente il tasto ENTER/OK.

♦ Aggiornamento manuale

Premere il tasto ENTER/OK per cercare del nuovo software sui canali in fase di trasmissione.

♦ Aggiornamento modalità Standby: Acceso/Spento

Premere il tasto ENTER/OK. Per continuare l'aggiornamento software anche quando l'alimentazione principale è attiva, selezionare Acceso premendo il tasto ▲ o ▼. 45 minuti dopo l'ingresso in modalità Standby, viene effettuato un aggiornamento manuale. Poiché l'alimentazione dell'unità si attiva internamento, lo schermo può attivarsi per breve tempo. Questo fenomeno può continuare per più di un'ora, fino al termine dell'aggiornamento software.

1. Premere il tasto EXIT per uscire.

System Informazioni sul prodotto Informazioni sul segnale Aggiornamento software Interfaccia comune Reset Sposta Conferma Ritorno

Aggiornamento software Informazioni sul segnale Aggiornamento manuale Aggiornamento modalità Standby : Acceso Sposta Conferma Ritorno

Aggiornamento software Informazioni sul segnale Aggiornamento manuale Aggiornamento modalità Standby : Acceso ◆ Sposta □ Conferma ▶ Ritorno

Aggiornamento software Informazioni sul segnale Aggiornamento manuale Aggiornamento modalità Standby : Acceso Sposta Conferma Ritorno

Visualizzazione dell'interfaccia comune

Contiene informazioni sulla CAM inserita nello slot IC e le visualizza.

1. Premere il tasto D.MENU per visualizzare il menu DTV.
2. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare “Sistema”, quindi premere il tasto ENTER/OK.
4. Premere il tasto ▲ o ▼ per selezionare "Interfaccia comune", quindi premere ENTER/OK.

5. Premere il tasto ENTER/OK per visualizzare le informazioni sull'applicazione.

6. Premere il tasto EXIT per uscire.

➢ Le informazioni sull'applicazione sono relative alla scheda IC. ➢ È possibile installare la CAM in qualsiasi momento sia mentre il televisore è acceso (ON) sia mentre è spento (OFF).

1. Acquistate il modulo CI CAM presso il rivenditore locale più vicino o via telefono.
2. Inserite la scheda IC nella CAM nella direzione indicata dalla freccia.
3. Inserire la CAM con la scheda IC installata nello slot di interfaccia comune. Inserire completamente la CAM nella direzione indicata dalla freccia in modo che risulti parallela allo slot.
4. Verificare la visione dell'immagine su un canale a segnale criptato.

Info sull'applicazione Tipo: CA Costruttore : Channel Plus Info : Top Up TV Ritorno

Selezione del menu IC (Interfaccia comune)

Ciò permette all'utente di accedere al menu della CAM.

1. Premere il tasto D.MENU per visualizzare il menu DTV.
2. Premere il tasto ▲ o ▼ per selezionare "Impostazione", quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare “Sistema”, quindi premere il tasto ENTER/OK.
4. Premere il tasto ▲ o ▼ per selezionare "Interfaccia comune", quindi premere ENTER/OK.

5. Selezionare "Menu IC" premendo il tasto ▲ o ▼, quindi ENTER/OK.

6. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere il tasto ENTER/OK.

7. Premere il tasto EXIT per uscire.

➢ Selezionare il menu IC in base alla scheda PC.

È possibile azzerare i valori memorizzati e ripristinare i valori di fabbrica.

Questa operazione azzera tutte le informazioni sui canali e tutte le preferenze dell'utente ripristinando i valori predefiniti.

1. Premere il tasto D.MENU per visualizzare il menu DTV.

2. Premere il tasto ▲ o ▼ per selezionare "Impostazione", quindi premere ENTER/OK.

3. Premere il tasto ▲ o ▼ per selezionare “Sistema”, quindi premere il tasto ENTER/OK.

4. Premere il tasto ▲ o ▼ per selezionare "Reset", quindi premere il tasto ENTER/OK.

5. Viene visualizzata la schermata "Immetti PIN".

6. Immettere il codice PIN a 4 cifre utilizzando i tasti numerici (0\~9).

Viene visualizzato un messaggio di avviso. Per azzerare tutti i valori, premere in sequenza i tasti colorati (rosso, verde, giallo e blu).

1. Premere il tasto EXIT per uscire.

Reset Immetti PIN ••• Immetti PIN > Ritorno

Reset ATTENZIONE: tutte le impostazioni dei canali e le preferenze utente andranno perse e verranno ripristinate le impostazioni di fabbrica. Si consiglia di effettuare l'operazione di ripristino solo in caso di gravi problemi. Ritorno

Sezione della lingua preferita (sottotitoli, audio o teletext)

È possibile modificare la lingua predefinita per sottotitoli, audio e teletext

Visualizza le informazioni sulla lingua relative alla trasmissione in arrivo.

1. Premere il tasto D.MENU per visualizzare il menu DTV.

2. Premere il tasto ▲ o ▼ per selezionare "Lingua", quindi premere ENTER/OK.

3. Premere il tasto ▲ o ▼ per selezionare “Lingua dell’audio”, “Lingua del sottotitolo” o “Lingua Teletext”. Premere il tasto ENTER/OK.

4. Selezionare la lingua desiderata premendo ripetutamente il tasto ▲ o ▼. Premere il tasto ENTER/OK.

L'inglese è la lingua predefinita nel caso in cui la trasmissione non supporti la lingua selezionata.

1. Premere il tasto EXIT per uscire.

Durante la visione di un programma, è possibile selezionare i sottotitoli. Durante la visione di un programma, è possibile selezionare le lingue audio.

Lingua Lingua dell'audio Lingua del Sottotitolo Lingua Teletext Preferenza Sposta □ Conferma ▶ Ritorno

Lingua Lingua dell'audio Lingua del Sottotitolo Lingua Teletext Preferenza Sposta Conferma Ritorno

Lingua Lingua dell'audio Lingua del Sottotitolo Lingua Teletext Preferenza Sposta Confermal Ritorno

Preferenza

Il menu è costituito da 6 sottomenu:

Lingua princip sottotitoli, Lingua second sottotitoli, Lingua principale audio, Lingua secondaria audio, Lingua principale Teletext e Lingua secondaria Teletext.

Tramite questa funzione è possibile selezionare una delle seguenti lingue: inglese, tedesco, italiano, svedese, francese, gallesse, gaelico, irlandese, danese, finlandese, norvegese, spagnolo, cecoslovacco e greco. La lingua selezionata viene impostata automaticamente quando si seleziona un canale.

Lingua Lingua dell'audio Lingua del Sottotitolo Lingua Teletext Preferenza Sposta Conferma Ritorno

◆ Premere il tasto ▲ o ▼ per selezionare il menu desiderato

(Lingua princip sottotitoli, Lingua second sottotitoli, Lingua principale audio, Lingua secondaria audio, Lingua principale Teletext e Lingua secondaria Teletext), quindi premere ENTER/OK. Vengono visualizzate le opzioni del menu selezionato.

Premere il tasto ▲ o ▼ per selezionare l'opzione desiderata (Inglese, Tedesco, Italiano, Svedese, Francese, Gallese, Gaelico, Irlandese, Danese, Finlandese, Norvegese, Spagnolo, Ceco o Greco), quindi premere ENTER/OK.
Se si modifica l'impostazione della lingua, le opzioni Lingua del sottotitolo, Lingua dell'audio e Lingua Teletext del menu Lingua (vedere pagina 45) vengono automaticamente impostate sulla lingua selezionata.
Le opzioni Lingua del sottotitolo, Lingua dell'audio e Lingua Teletext del menu Lingua mostrano l'elenco delle lingue supportate dal canale corrente, dove l'opzione corrente appare evidenziata. Se si modifica una di queste opzioni, la nuova lingua viene applicata solo al canale corrente. La nuova impostazione non viene invece applicata alle opzioni Lingua princip sottotitoli o Lingua principale audio del menu Preferenza.

Decoder Teletext

La maggior parte dei canali impostati supportano “teletext”, pagine scritte che offrono informazioni riguardo a:

◆ Orari dei programmi televisivi.
◆ Notiziari e previsioni del tempo.
◆ Risultati sportivi.
◆ Sottotitoli per non udenti.

Le pagine teletext sono organizzate in base a sei categorie:

A B C D E F

Parte	Contenuto
A	Numero della pagina selezionata.
B	Identità della stazione emittente.
C	Numero della pagina corrente o stato della ricerca.
D	Data e ora
E	Testo.
F	Informazioni sullo stato.

Visualizzazione delle informazioni Teletext

È possibile visualizzare le informazioni teletext in qualsiasi momento, purché la ricezione del segnale sia buona. In caso contrario:

◆ Le informazioni potrebbero non apparire.
◆ Alcune pagine potrebbero non essere visualizzate.

Per attivare la modalità Teletext e visualizzare il contenuto delle pagine:

1. Selezionare il canale che fornisce il servizio Teletext utilizzando il tasto P ⚙ (≡1) o P ⚙ (1≡).
2. Premere il tasto TEXT/MIX (☐/☐) per attivare la modalità Teletext.

Viene visualizzata la pagina dell'indice. L'indice può essere visualizzato in qualsiasi momento premendo il tasto MENU (≡i).

1. Premere nuovamente il tasto TEXT/MIX (☐/☐).
   La trasmissione corrente verrà visualizzata con le opzioni "Teletext", "Double" e "Mix" in ordine di apparizione sullo schermo.
2. Premere il tasto TV/DTV per uscire dalla schermata del testo.
   Se durante la visualizzazione del testo compaiono caratteri spezzati, verificare che la lingua del testo sia uguale a quella della modalità del menu “Impostazione”. Se le due lingue sono diverse, selezionare la stessa lingua del testo nel menu “Impostazione”.

TV/DTV CH LIST D MENU REC REW STOP PLAY/RAUSE FF MUTE E1 MENU EXIT ENTER /OK RETURN INFO Aout COLOR BUTTON TEXT/MIX P SIZE P MODE P/P GUIDE DUAL STILL SUBTITLE

Selezione di una pagina Teletext specifica

Premere i tasti numerici sul telecomando per immettere direttamente il numero di pagina:

1. Digitare il numero di pagina a tre cifre elencato nell'indice premendo i corrispondenti pulsanti numerici.

2. Qualora la pagina selezionata sia collegata con diverse pagine secondarie, le pagine secondarie vengono visualizzate in sequenza. Per fermare la visualizzazione di una specifica pagina, premere il pulsante PIP (☐3). Per riprendere, premere di nuovo il tasto PIP (☐3).

3. Uso delle varie opzioni di visualizzazione:

Per visualizzare...	Premere...
Sia le informazioni del teletext che la trasmissione normale.	TEXT/MIX (≡/∅)
Il tasto nascosto (risposte ai quiz, ad esempio).	INFO (≡?)
Lo schermo normale.	INFO (≡?)
Una pagina secondaria immettendo il relativo numero a quattro cifre.	PRE-CH (≡)
La pagina successiva.	P ⚠ (≡1)
La pagina precedente.	P ⚡ (≡1)
Lettere con dimensione doppia nella:	P.SIZE (≡)
• Metà superiore dello schermo.	• Una volta
• Metà inferiore dello schermo.	• Due volte
Schermo normale.	• Tre volte

1 2 3 4 5 6 7 8 9 - 0 PRE-CH TVDTV CHLIST DXMENU REC REW STOP PLAYPAUSE FF MUTE - MENU EXIT- ENTER/OK N INFO ▼ v̄_nout COLOR BUTTON TEXT/MX RSIZE PMODE HIP GUIDE ON STILL SUBTTL RESET

Utilizzo della modalità Fastext per selezionare una pagina Teletext

I vari argomenti inclusi nelle pagine Teletext sono contrassegnati da diversi colori e possono essere selezionati premendo i tasti colorati corrispondenti sul telecomando.

1. Visualizzare il contenuto delle pagine Teletext premendo il tasto TEXT/MIX (☐/☐).
2. Premere il pulsante colorato corrispondente all'argomento desiderato. Gli argomenti disponibili sono elencati nella riga di stato.
3. Premere il tasto rosso per visualizzare la pagina precedente. Premere il tasto verde per visualizzare la pagina successiva.
4. Premere il tasto TV/DTV per uscire dalla schermata del testo.

TEXT/MIX RSIZE PAIODE PIP GUIDE DUAL STILL SUBTITLE COLOR BUTTON T/MIX ZE PAIODE PIP DUAL STILL SUBTITLE TV/DTV CHU ENU REC REW STOP PLAYPULSE FF

Configurazione del telecomando

Una volta impostato correttamente, il telecomando può funzionare in cinque modi diversi: TV, DVD, Ricevitore via cavo, Set- Top Box o videoregistratore Premendo sul telecomando i tasti corrispondenti, è possibile passare da una modalità all'altra e far funzionare l'apparecchio desiderato.

Il telecomando può non essere compatibile con tutti i lettori DVD, videoregistratori, ricevitori televisivi via cavo e Set-Top Box.

Configurazione del telecomando per l'uso con il videoregistratore, CABLE, DVD oSTB

1. Spegnere il videoregistratore, CABLE, DVD o STB.
2. Premere il tasto VCR, CABLE, DVD o STB sul telecomando del televisore.
3. Premere il tasto SET sul telecomando del televisore.
4. Utilizzando i tasti numerici del telecomando, immettere le tre cifre corrispondenti al codice della marca del videoregistratore in uso, elencate a pagina 49\~51 di questo manuale. Assicurarsi di immettere le tre cifre del codice, anche se la prima cifra è uno "0". Se sono elencati più codici, provare il primo.
5. Premere il tasto POWER ⏻ del telecomando. Se il telecomando è configurato correttamente, il videoregistratore si accende. In caso contrario, ripetere i passaggi 2, 3 e 4, ma immettere uno degli altri codici elencati per la propria marca di videoregistratore. Se non sono elencati altri codici, provare tutti i codici del videoregistratore, da 000 fino a 080.

TV DVD STB CABLE VCR POWER SOURCE 1 2 3 4 5 6 7 8 9 0 PRE-CH TVDTV CUST DUEU REC REW STOP PLAYMUSE FF P MUTE - EXIT MENU ENTER /OK RETURN INFO COLOR BUTTON VPower* TEXT/MK RESET PMODE PHP GUIDE DUAL STILL SUBTITLE 1:1 SET RESET SAM#G

Videoregistratore

Marca	Codice
SAMSUNG	000 001 002 003 004 005 077 078 079
ADMIRAL	020
AIWA	025
AKAI	004 027 032
AUDIO DYNAMICS	007 026
BELL&HOWELL	018
BROKSONIC	022
CANDLE	002 003 006 008 015 055
CANON	021 056
CITIZEN	002 003 006 008 015 055
COLORTYME	007
CRAIG	002 024
CURTIS MATHES	002 007 008 017 021 025 056 064 066
DAEWOO	003 010 011 012 013 014 015 016
DB	007 026
DIMENSIA	017
DYNATECH	025
ELECTROHOME	034
EMERSON	001 003 006 021 022 025 030 032 034 040 047 050 052 060 063 065 066 067 069 073
FISHER	018 024 028 029 048 051 061
FUNAI	025
GENERAL ELECTRIC	002 005 017 021 056
GO VIDEO	002
HARMAN KARDON	007
HITACHI	019 025 041 042 074
INSTANT REPLAY	021
JC PENNEY	002 007 018 019 021 026 037 041 054 056
JCL	007 008 018 021 026 037
JVC	081 082 083
KENWOOD	007 008 018 021 026 037
KLH	070
KONIA	036
LG(Goldstar)	006 007 008 009 010
LIOYD	025
LOGIK	038
LXI	025
MAGNAVOX	021 056 059
MARANTZ	007 008 018 021 026 037 062
MARTA	006
MEI	021
MEMOREX	006 021 024 025
MGA	034
MIDLAND	005
MINOLTA	019 041 075
MITSUBISHI	019 034 041 046

Marca	Codice
MONTGOMERY WARD	020
MTC	002 025
MULTITECH	002 005 025 038
NEC	007 008 018 026 037 062 064
OPTIMUS	020
ORION	073 074 075 076
PANASONIC	021 056 071 072
PENTAX	019 041 075
PENTEX RESEARCH+	008
PHILCO	021 056 059
PHILIPS	021 080
PIONEER	019 026 039 053
PORTLAND	015 049 055
PROSCAN	017
QUARTZ	018
QUASAR	021 056
RADIO SHACK/ REALISTIC	006 018 020 021 024 025 029 034 048 056
RCA	002 017 019 021 035 041 043 057 068 076
SANSUI	026
SANYO	018 024
SCOTT	003 047 052 067
SEARS	006 018 019 024 028 029 041 048 051
SHARP	020 034 045 015
SHIMTOM	027 033 038 058
SIGNATURE	025
SONY	027 033 044
SYLVANIA	021 025 056 059
SYMPHONIC	025
TANDY	018 025
TASHIKA	006
TATUNG	037
TEAC	025 037 068
TECHNICS	021
TEKNIKA	006 021 025 031
TMK	066
TOSHIBA	003 019 029 051 052
TOTEVISION	002 006
UNITECH	002
VECTOR RESEARCH	007 026
VICTOR	026
VIDEO CONCEPTS	007 026
VIDEOSONIC	002
WARDS	002 003 006 019 020 021 024 025 034 038 041
YAMAHA	007 008 018 026 037
ZENITH	023 027 033

CABLE BOX

Marca	Codice
SAMSUNG	000 001 002 003 004 005 006 007
GI	041
HAMLIN	003 024 031
HITACHI	025 030
JERROLD	038 039
MACOM	025 030
MAGNAVOX	019 023 028
OAK	026
PANASONIC	003 022 027 037 044
PHILIPS	019 021 023 028
PIONEER	004 018 020 044
RCA	014 022 040
REGAL	003

Marca	Codice
REGENCY	015 023
SA	042 043
SCIENTIFIC ATLAN	042 043
SPRUCER	022
STARGATE 2000	036
SYLVANIA	016
TEXSCAN	016
TOCOM	032
UNIVERSAL	033 034
VIEWSTAR	019 021 023 028
WAMER AMEX	046
ZENITH	017 029 035 037 045

DVD SAMSUNG

Prodotto	Codice
DVD	000 001 002
DVDR	003 004
BD Record	005 006
VCR COMBO	007 008 009 010 011
VCR Record	012
DHR COMBO	013

Prodotto	Codice
Home Theater VCR COMBO	014 015 016
HDD Recorder COMBO	017
TWIN TRAY COMBO	018
STB DVD COMBO	019
DVD Receiver	020
AV Receiver	021

DVD

Marca	Codice
ANAM	030
AUDIOVOX	075
AUDIOLOGIC	085
ANABA	072
APEX DIGITAL	070 071 074 086 083 084 088 111 112
AIWA	114
BROKSONIC	062
BLAUPUNKT	074
B&K	122 123
CURTIS MATHES	027
CYBER HOME	077 078 079 082
CLARION	080 125
CIRRUS	081
CYBER HOME	065
CINEVISION	095
DAEWOO	066
DENON	146
FARENHEIT	067 068
FISHER	090
GPX	060
GO VIDEO	061 089 133 135
GE	069 074
GREENHILL	074
HITACHI	064 113
HITEKER	071
HOYO	073
HARMAN / KARDON	091 110
IRT	089

Marca	Codice
INTEGRA	092
JBL	091
JVC	022 033 115 116
JATON	073
KENWOOD	051 108 109
KISS	073
KONKA	059 100 106 107
KLH	074 075
LG(Goldstar)	025 031
LOEWE	057
LASONIC	058
MOBILE AUTHORITY	054
MEMOREX	055
MALATA	056
MAGNAVOX	076 093
MINTEK	074 094
MONYKA	073
NORCENT	048 049 050
NEXT BASE	052
NEC	053
NANTAUS	144
NESA	074
OPTOMEDIA ELECTRONICS	105
OPTIVIEW	072
ONKYO	076 092 119
PHILCO	044 045
PRINCETON	046 047
PROSCAN	023
PANASONIC	024 034 124 134 136 137 138
PHILIPS	036 076
ROTEL	117 118
RIO	120
RCA	023 035 074 075 131 132
RAITE	073
ROWA	038
SAMPO	104
SONY	026 029 126 127 128 129 130 141
SHERWOOD	039 041
SVA	042
SYLVANIA	043 093
SHARP	140
SANSUI	062
SANYO	062 090
SHINSONIC	094

Marca	Codice
THOMSON	145
TOSHIBA	028 062 076
TECHNICS	139
TVIEW	072
TOKAI	073
TEAC	096
TECHWOOD	097
TREDEX	098 099 101
URBAN CONCEPTS	076
VENTURER	075
VOCOPRO	102
YAMAHA	032 063
YAMAKAWA	040 073
XWAVE	103
ZENITH	076 121

SET TOP BOX SAMSUNG

Prodotto	Codice
Ground wave STB	001 002
Satellite STB	003
CABLE STB	004
STB DVD COMBO	008
Satellite STB HDD COMBO Standard	009

Prodotto	Codice
Satellite STB HDD COMBO Premium	010
CABLE STB HDD COMBO Standard	011
CABLE STB HDD COMBO Premium	012
Ground wave STB HDD COMBO Standard	013
Ground wave STB HDD COMBO Premium	014

SET TOP BOX

Marca	Codice
ALPHASTAR	023
ANAM	043
CHANNEL MASTER	018 034
CROSSDIGITAL	019
CHAPARRAL	035
DIRECT TV	015 016 017 019 022 045 060 061 062 065 066 067 068
DAEWOO	074
DISH NETWORK SYSTEM	069 070
DISHPRO	069
DRAKE	018 024 032
DX ANTENNA	027
ECHOSTAR	025 069 070 071
EXPRESSVU	069
GOI	069
GE	065
GENERAL INSTRUMENT	046 047 048 063 064
HTS	069
HOME CABLE	056
HITACHI	022
HUGHES NETWORK	015 017
IQ	020
IQ PRISM	020
JANEIL	059
JERROID	063
JVC	069 070
LG(Goldstar)	044 073

Marca	Codice
MAGNAVOX	016 021 036 038 039 040 041 042
MEMOREX	016
MOTOROLA	064
MACOM	018
MITSUBISHI	015
NEXT LEVEL	047 048 064
PHILIPS	015 016 017 021 033 036 038 039 040 041 042 067
PRIMESTAR	046 049 050 063
PANASONIC	058 059 061 062
PAYSAT	016
PROSCAN	065 066
RCA	051 052 053 065 066
RADIOSHACK	064
REALISTIC	057
STAR TRAK	026
STS	020 027
SKY	031
SKY LIFE	005 006 007
SHACK	064
STAR CHOICE	064
SONY	054 060
TOSHIBA	015 017 028 029 030 072
ULTIMATE TV	060 066
UNIDEN	016 021 037 055 056 057
ZENITH	024 031 068

Impostazione del software del PC (basato su Windows XP)

Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul proprio PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili praticamente in ogni caso. (In caso contrario, contattare la casa costruttrice del proprio computer oppure un rivenditore Samsung).

1. Fare clic sul "Pannello di controllo" nel menu Start di Windows.
2. Quando appare la finestra del pannello di controllo, fare clic su "Aspetto e temi". Verrà visualizzata una finestra di dialogo.
3. Nella finestra successiva, fare clic su "Schermo". Verrà visualizzata una finestra di dialogo.
4. Fare clic sulla linguetta “Impostazioni” nella finestra di dialogo. Impostazione della corretta dimensione (risoluzione) L'impostazione ottimale è 1920 X 1080.

Se la finestra di dialogo delle impostazioni contiene un'opzione relativa alla frequenza verticale, il valore corretto è "60" o "60 Hz". In caso contrario, fare clic su "OK" e uscire dalla finestra di dialogo.

Modalità di visualizzazione

La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni incluse nella tabella sono consigliate. (Sono supportate tutte le risoluzioni comprese nei limiti indicati)

D-Sub Inserisci

Modalità	Risoluzione	Orizzontale Frequenza (kHz)	Verticale Frequenza (Hz)	Frequenza di clock dei pixel Frequenza (MHz)	Polarità sinc (H/V)
IBM	640 x 350	31,469	70,086	25,175	+/-
	640 x 480	31,469	59,940	25,175	-/-
	720 x 400	31,469	70,087	28,322	-/+
VESA	640x480	35,000	70,000	28,560	-/+
	640x480	37,861	72,809	31,500	-/-
	640x480	37,500	75,000	31,500	-/-
	800x600	35,156	56,250	36,000	+/+
	800x600	43,750	70,000	45,500	-/+
	800x600	37,879	60,317	40,000	+/+
	800x600	48,077	72,188	50,000	+/+
	800x600	46,875	75,000	49,500	+/+
	1024x768	57,672	72,000	78,434	-/-
	1024x768	48,364	60,000	65,000	-/-
	1024x768	56,476	70,069	75,000	-/-
	1024x768	60,023	75,029	78,750	+/+
	1152 x 864	67,500	75,000	108,000	+/+
	1280 x 960	60,000	60,000	108,000	+/+
	1280x1024	63,981	60,020	108,000	+/+
	1280x1024	74,620	70,000	128,943	-/-
	1280x1024	76,824	72,000	132,752	-/-
	1280x1024	79,976	75,025	135,000	+/+
	1600x1200	75,000	60,000	162,000	+/+
	1920x1080	66,587	59,934	138,500	+/-

HDMI/DVI Inserisci

Modalità	Risoluzione	Orizzontale Frequenza (kHz)	Verticale Frequenza (Hz)	Frequenza di clock dei pixel Frequenza (MHz)	Polarità sinc (H/V)
IBM	640 x 350	31,469	70,086	25,175	+ / -
	640 x 480	31,469	59,940	25,175	- / -
	720 x 400	31,469	70,087	28,322	- / +
VESA	800×600	37,879	60,317	40,000	+/+
	1024×768	48,364	60,000	65,000	-/-
	1280×1024	63,981	60,020	108,000	+/+
	1920×1080	66,587	59,934	138,500	+/-

La modalità interlacciata non è supportata.

Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard.
Le modalità Separata (Separato) e Composite (Composito) sono supportate. Il formato SOG non è supportato.

Impostazione del PC

Regolazione grossa e fine dell'immagine (blocco immagine): Lo scopo della regolazione della qualità dell'immagine è quello di eliminare o ridurre eventuali disturbi di visualizzazione.

Se non si riesce a eliminare il disturbo cambiando sintonizzazione, regolare la frequenza nel modo migliore possibile ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l'immagine in modo che sia perfettamente centrata sullo schermo.

TV Blocco immagine Grossa Fine 50 50 Sposta Conferma Ritorno

1. Preimpostazione: Premere il tasto SOURCE per selezionare la modalità PC.
2. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare "PC", quindi premere ENTER/OK.
4. Premere il tasto ENTER/OK per selezionare "Blocco immagine".
5. Premere il tasto ▲ o ▼ per selezionare "Grossa" o "Fine", quindi premere il tasto ENTER/OK.
6. Premere il tasto ◀ o ▶ per regolare la qualità dello schermo. Premere il tasto ENTER/OK.
7. Premere il tasto EXIT per uscire.

Modifica della posizione dell'immagine:

Regolare la posizione dello schermo del PC se non si adatta allo schermo del televisore.

1. Seguire le istruzioni da 1 a 3 fornite nella sezione “Regolazione grossa e fine dell'immagine (blocco immagine)”.
2. Premere il tasto ▲ o ▼ per selezionare "Posizione", quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per regolare la posizione verticale. Premere il tasto ◀ o ▶ per regolare la posizione orizzontale. Premere il tasto ENTER/OK.
4. Premere il tasto EXIT per uscire.

Regolazione automatica dello schermo del PC:

La regolazione automatica consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori delle opzioni Fine, Grossa e Posizione vengono regolati automaticamente.

1. Seguire le istruzioni da 1 a 3 fornite nella sezione “Regolazione grossa e fine dell'immagine (blocco immagine)”.
2. Premere il tasto ▲ o ▼ per selezionare “Regolazione auto”, quindi premere ENTER/OK.
3. Premere il tasto EXIT per uscire.

Inizializzazione delle impostazioni dell'immagine:

È possibile sostituire tutte le impostazioni dell'immagine ripristinando i valori di fabbrica.

1. Seguire le istruzioni da 1 a 3 fornite nella sezione “Regolazione grossa e fine dell'immagine (blocco immagine)”.
2. Premere il tasto ▲ o ▼ per selezionare "Reset immagine", quindi premere il tasto ENTER/OK.
3. Al termine, premere il tasto EXIT.

TV Posizione Sposta Conferma Ritorno

TV Blocco immagine Posizione Regolazione auto Reset immagine Sposta Conferma Ritorno

TV PC Blocco immagine Posizione Regolazione auto Reset immagine Sposta Conferma Ritorno

Regolazione montaggio a parete(LE40M8, LE46M8, LE52M8, LE40N8, LE46N8)(kit venduto separatamente)

Una volta installato il supporto a parete, è possibile regolare la posizione del televisore.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere ENTER/OK.

1. Premere il tasto ▲ o ▼ per selezionare “Regolazione montaggio a parete”, quindi premere ENTER/OK.
2. Regolare fino a raggiungere la posizione desiderata mediante il tasto ▲, ▼, ◀ o ▶.
3. Premere il tasto EXIT per uscire.

Quando sullo schermo del televisore non sono visualizzati messaggi OSD, premendo un tasto freccia appare la schermata di regolazione.
➢ Spegnendo l'apparecchio, il televisore torna alla posizione iniziale.

Accendendo l'apparecchio, il televisore torna all'ultima posizione impostata.

TV Plug & Play Lingua : Italiano Ora Modalità gioco : Spento Pagina blu : Spento Melodia : Spento PC PC Home theater : Spento Altro Sposta Conferma Ritorno

TV Impostazione Altro Regolazione montaggio a parete ▶ Risp. energia : Spento ▶ Livello di nero HDMI :Bassa ▶ PIP ▶ ← Sposta □ Regola ○ Ritorno

Regolazione montaggio a parete Posizione1 Posizione 1 2 3 Regola INFO Centrale - Esci

Uso del telecomando

Tasto	Operazioni
	Regolazione dell'angolo per il montaggio a parete	Solleva, abbassa, sposta a destra, sposta a sinistra
	Reset	Si sposta nella posizione iniziale
[36X5]	Memorizzazione della posizione e sposta-mento nella posizione memorizzata	Memorizza 3 posizioni mediante i tasti Rosso, Verde e Giallo.Si sposta nella posizione memorizzata mediante i 3 tasti colorati.

Per l'installazione, consultare il Manuale di Installazione fornito.
Per l'installazione del prodotto e l'installazione e lo spostamento del sistema di montaggio a parete, consultare un installatore specializzato.
Utilizzare questo tipo di installazione quando è possibile fissare il supporto a un muro. Quando il supporto deve essere fissato ad altri tipi di materiali, consultare il rivenditore di zona

Che cos'è Anynet+?

Anynet+ è un sistema di rete AV che mette a disposizione degli utenti un'interfaccia AV di facile uso per controllare, tramite un menu apposito, tutti i dispositivi AV collegati alla rete. Questa funzione è utilizzabile solo se alla rete sono collegati dei dispositivi AV Samsung Electronics.

Collegamento dei dispositivi Anynet+

Il sistema Anynet+ può essere utilizzato solo con dispositivi AV che supportano Anynet+. Controllare se sul dispositivo da collegare al televisore è presente il simbolo Anynet+.

Per collegare il dispositivo direttamente al televisore

Collegare il jack [HDMI 1], [HDMI 2] o [HDMI 3] del televisore al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI.

Per effettuare il collegamento al sistema Home Theater

1. Collegare il jack [HDMI 1], [HDMI 2] o [HDMI 3] del televisore al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI.
2. Collegare il jack HDMI IN del sistema Home Theater al jack HDMI OUT del dispositivo Anynet+ tramite un cavo HDMI.

Collegare solo il cavo ottico tra [Digital Audio Out (Optical)] del televisore e Digital Audio Input del ricevitore.
Collegare solo un ricevitore.
Gli altoparlanti del sistema Home Theater possono generare un audio a 5.1 canali. Negli altri casi, viene generato un audio stereofonico a 2 canali. Per ascoltare l'audio tramite il sistema Home Theater, assicurarsi di collegare correttamente al televisore il jack Digital Audio IN (Optical) del sistema Home Theater. Tuttavia, i segnali audio del registratore BD inviati al sistema Home Theater tramite televisore non vengono riprodotti in formato a 5.1 canali, dato che il televisore supporta solo l'audio stereofonico a 2 canali. Per ulteriori informazioni, si prega di consultare il manuale del sistema Home Theater.
E' possibile collegare un dispositivo Anynet+ tramite un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+.
Anynet+ si attiva solo quando il relativo dispositivo AV è acceso o in modalità Standby.
Anynet+ supporta fino a 8 dispositivi AV.

Configurazione di Anynet+

Le seguenti impostazioni consentono di utilizzare le funzioni di Anynet+.

Uso della funzione Anynet+

1. Premere il tasto Anynet+.
   Premere il tasto ▲ o ▼ per selezionare Seleziona periferica, quindi premere il tasto ENTER/OK.
2. Premere ENTER/OK per selezionare Anynet+ (HDMI-CEC), quindi premere ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare Acceso, quindi premere ENTER/OK.
   La funzione Anynet+ (HDMI-CEC) si attiva.
   Se si seleziona Spento, la funzione Anynet+ (HDMI-CEC) si disattiva.
   Quando Anynet+ (HDMI-CEC) è disattivato, sono disattivate anche tutte le relative funzioni.

Disattivazione automatica di un dispositivo Anynet+ allo spegnimento del televisore

1. Premere il tasto ▲ o ▼ per selezionare Spegnimento auto, quindi premere ENTER/OK.
2. Premere il tasto ▲ o ▼ per selezionare Acceso, quindi premere ENTER/OK.

La funzione di spegnimento automatico si attiva.

➢ Selezionare Spento per disattivare la funzione di spegnimento automatico.

Premere il tasto EXIT per uscire.

Air 28 Visualizza TV Seleziona periferica Registra Menu periferica Funz dispositivo Ricevitore :Spento Impostazione Sposta Conferma Esci

Impostazione Anynet+ (HDMI-CEC) : Spento Spegnimento auto : Acceso Ricer disp con Sposta Conferma Ritorno

Impostazione Anynet+ (HDMI-CEC) : Acceso Spegnimento auto Spento Ricer disp con Acceso Sposta Conferma Ritorno

Per utilizzare la funzione Anynet+ è necessario impostare il tast) di selezione del telecomando su TV.

Se si imposta Spegnimento automatico su Acceso, i dispositivi esterni collegati al televisore si spengono ogniqualvolta si spegne il televisore. Tuttavia, se il dispositivo è in fase di registrazione potrebbe non spegnersi.

Scansione e passaggio da un dispositivo Anynet+ all'altro

1. Premere il tasto Anynet+.
2. Premere il tasto ▲ o ▼ per selezionare Seleziona periferica, quindi premere il tasto ENTER/OK.
3. Premere il tasto ▲ o ▼ per selezionare il dispositivo desiderato, quindi premere ENTER/OK. Il dispositivo viene attivato.
4. Se non si riesce a trovare il dispositivo desiderato, premere il tasto ▲ o ▼ per selezionare Ricer disp con, quindi premere ENTER/OK.

Viene visualizzato il messaggio Configurazione connessione Anynet+ ... Una volta completata la ricerca, nel menu Anynet+ vengono elencati tutti i dispositivi collegati.

Air 28 Visualizza TV Seleziona periferica Registra Menu periferica Funz dispositivo Ricevitore :Spento Impostazione Sposta Conferma Esci DVDR1 DVDR2 DVD1 DVD2

Il passaggio al dispositivo selezionato può richiedere fino a 2 minuti. Non è possibile annullare l'operazione durante la fase di passaggio da un dispositivo all'altro.

Il tempo richiesto per la scansione dei dispositivi dipende dal numero di dispositivi collegati al televisore.

Al termine della scansione, il numero di dispositivi trovati non appare.

Ogni volta che si accende il televisore tramite il tasto di accensione viene eseguita una scansione automatica di tutti i dispositivi collegati. Tuttavia, i dispositivi collegati dopo avere acceso il televisore, o in altre circostanze particolari, potrebbero non apparire nell'elenco dei dispositivi. In questo caso, selezionare Ricer disp con nel menu.

Se si è selezionata una modalità di ingresso esterna tramite il tasto SOURCE, non sarà possibile utilizzare la funzione Anynet+. Assicurarsi di passare a un dispositivo Anynet+ utilizzando il tasto Anynet+.

Impostazione Anynet+ (HDMI-CEC) : Acceso Spegnimento auto : Acceso Ricer disp con Sposta Conferma Ritorno

Menu Anynet+

Il menu Anynet+ può variare a seconda del tipo e dello stato del dispositivo Anynet+ collegato al televisore.

Menu Anynet+	Descrizione
Visualizza TV	Passa da Anynet+ alla modalità di trasmissione del televisore.
Seleziona periferica	Mostra il dispositivo al quale è collegato il televisore.
Registra	Avvia la registrazione. (Questo menu si attiva solo se il dispositivo supporta la funzione di registrazione).
Menu periferica	Mostra il menu del dispositivo collegato.Esempio. Se si collega un registratore DVD, appare il menu Registratore DVDE.
Funz dispositivo	Mostra il menu di controllo riproduzione del dispositivo collegato.Esempio. Se si collega un registratore DVD, viene visualizzato il menu di controllo riproduzione del registratore DVD.
Ricevitore	L’audio viene generato dal ricevitore.
Impostazione	È possibile impostare l’ambiente d’uso di Anynet+.

Tasti del telecomando disponibili in modalità Anynet+

Tipo di dispositivo	Stato operativo	Tasti disponibili
Dispositivo Anynet+	Una volta attivato il dispositivo, quando il menu del dispositivo corrispondente appare sullo schermo.	Tasti numerici▲/▼/◄/►/Tasto ENTERTasti coloratiTasto EXIT
	Una volta attivato il dispositivo, quando si riproduce un file	◄◄ (ricerca all'indietro)►► (ricerca in avanti)■ (Arresto)►|| (Riproduzione/Pausa)
Dispositivo con sintonizzatore incorporato	Una volta attivato il dispositivo, durante la visione di un programma televisivo	Tasto CH ▲/▼
Dispositivo audio	Una volta attivato il ricevitore	Tasto VOL +/-Tasto MUTE
Anyview2	Quando si guarda un programma televisivo	►|| (Riproduzione/Pausa)

La funzione Anynet+ è utilizzabile solo quando il telecomando è impostato su TV.
Il tasto REC funziona solo in fase di registrazione.
Non è possibile gestire i dispositivi Anynet+ utilizzando i pulsanti sul lato del televisore. I dispositivi Anynet+ possono essere gestiti solo tramite il telecomando.
In determinate condizioni, il telecomando del televisore potrebbe non funzionare. In questo caso, riselezionare il dispositivo Anynet+.
Le funzioni Anynet+ non sono utilizzabili con prodotti di altre case costruttrici.
In modalità Anynet+, i tasti colorati potrebbero non funzionare in modo adeguato.
➢ Le funzioni ◀◀ e ▶▶ possono differire in base al dispositivo in uso.

Registrazione

È possibile utilizzare un videoregistratore per registrare un programma televisivo.

Premere il tasto REC.

La registrazione inizia. (Solo quando è collegato un dispositivo di registrazione Anynet+).

Il programma televisivo corrente viene registrato in modalità Watch TV (Guarda TV). Se si sta guardando l'immagine di un altro dispositivo, vengono registrate le immagini di quel dispositivo.
E' inoltre possibile registrare stream sorgente selezionando Registra dopo aver premuto il tasto Anynet+.
Prima di registrare, controllare che il jack dell'antenna sia correttamente collegato al dispositivo di registrazione. Per il collegamento dell'antenna al dispositivo di registrazione, consultare il manuale dell'utente.

Ascolto tramite il ricevitore

È possibile ascoltare l'audio tramite un ricevitore anzichè dagli altoparlanti del televisore.

1. Premere il tasto Anynet+. Premere il tasto ▲ o ▼ per selezionare Ricevitore, quindi premere ENTER/OK.
2. Premere il tasto ◀ o ▶ per selezionare Acceso, quindi premere ENTER/OK. L'audio viene trasmesso dal ricevitore.
3. Premere il tasto EXIT per uscire.
   Se il ricevitore è impostato su Acceso, l'audio del televisore viene trasmesso dal ricevitore a 2 canali.
   Se il ricevitore è utilizzabile esclusivamente con il sistema Home Theater (solo audio), potrebbe non apparire nell'elenco dei dispositivi.
   Il ricevitore si attiva solo dopo averlo collegato al televisore tramite il jack ottico.
   In caso di contenuti protetti da copyright, il ricevitore potrebbe non funzionare correttamente.
   Quando si ascolta l'audio attraverso il ricevitore, vi sono limitazioni per l'uso del menu relativo all'audio e alla funzione PIP.

Air 28 Visualizza TV Seleziona periferica Registra Menu periferica Funz dispositivo Ricevitore :Acceso Impostazione Sposta Conferma Esci

Controlli da effettuare prima di contattare l'assistenza tecnica

Sintomo	Soluzione
Anynet+ non funziona.	Controllare se si sta utilizzando un dispositivo Anynet+. Il sistema Anynet+ può essere utilizzato solo con dispositivi AV che supportano Anynet+.Collegare solo un ricevitore.Controllare che il cavo di alimentazione di Anynet+ sia collegato correttamente.Controllare i collegamenti dei cavi Video/Audio/HDMI 1.3 del dispositivo Anynet+.Verificare se Anynet+ (HDMI-CEC) è impostato su Acceso nel menu di impostazione di Anynet+.Verificare se il telecomando del televisore è in modalità TV.Verificare se il telecomando è esclusivo per il dispositivo Anynet+.In alcune condizioni, Anynet+ non funziona. (Ricerca canali)Quando si collega o si rimuove il cavo HDMI 1.3, eseguire una nuova ricerca dei dispositivi oppure spegnere e riaccendere il televisore.Controllare che la funzione Anynet+ o il dispositivo Anynet+ sia impostato su on.
Si desidera avviare Anynet+.	Controllare che il dispositivo Anynet+ sia collegato correttamente al televisore e che Anynet+ (HDMI-CEC) sia impostato su Acceso nel menu di impostazione di Anynet+.Premere il tasto TV sul telecomando del televisore. Premere il tasto Anynet+ per visualizzare il menu Anynet+, quindi selezionare l'opzione desiderata.
Si desidera uscire da Anynet+.	Selezionare Visualizza TV nel menu Anynet+.Premere il tasto SOURCE sul telecomando del televisore e selezionare un dispositivo non Anynet+.Premere CH, CH LIST, PRE-CH, o altro per passare in modalità TV. Si noti che il tasto dei canali funziona solo se non è collegato un dispositivo Anynet+ con sintonizzatore incorporato.
Il messaggio Connessione a un dispositivo Anynet+... viene visualizzato a schermo.	Non è possibile utilizzare il telecomando durante la configurazione di Anynet+ o durante il passaggio a un'altra modalità di visualizzazione.Utilizzare il telecomando solo al termine dell'impostazione di Anynet+ o del passaggio alla nuova modalità di visualizzazione.
Non si riesce ad avviare la riproduzione sul dispositivo Anynet+.	Non è possibile utilizzare la funzione di riproduzione mentre è in corso la funzione Plug & Play.
Lo schermo del dispositivo esterno non appare.	Controllare se il dispositivo supporta le funzioni di Anynet+.Controllare se il cavo HDMI 1.3 è collegato correttamente.Verificare see Impostato sunel menu di impostazione di Anynet+.Cerca ancora dispositivi Anynet+.E' possibile collegare un dispositivo Anynet+ solo tramite un cavo HDMI 1.3. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+.
Il programma televisivo non può essere registrato.	Verificare se il jack dell'antenna sul dispositivo di registrazione è correttamente collegato.
L'audio del televisore non viene riprodotto attraverso il ricevitore.	Collegare il televisore e il ricevitore mediante il cavo ottico.

Uso del blocco Kensington antifurto

Il blocco Kensington è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico.

Il dispositivo di blocco è in vendita separatamente. L'aspetto del dispositivo e il metodo di blocco possono variare, a seconda della marca. Per informazioni sull'uso, consultare il manuale fornito insieme al blocco Kensington.

1. Inserire il dispositivo di blocco nello slot Kensington sull'LCD del televisore (Figura 1) e ruotarlo nella direzione di blocco (Figura 2).
2. Collegare il cavo di blocco Kensington.
3. Fissare il blocco Kensington a un tavolo o altro oggetto pesante.

Cavo Figura 2 Figura 1 La posizione del blocco Kensington può variare a seconda del modello.

Risoluzione dei problemi: Prima di contattare l'assistenza

Nessun audio o immagine	Controllare che il cavo di alimentazione sia collegato alla presa di corrente.Verificare di aver premuto i tasti sul pannello anteriore dell'apparecchio.Controllare le impostazioni relative al contrasto e alla luminosità dell'immagine.Controllare il volume.
Immagine normale ma audio assente	Controllare il volume.Controllare se si è premuto il tasto MUTE del telecomando.Verificare che la funzione “Mute interno” sia disattivata.
Nessuna immagine oppure immagine in bianco e nero	Regolare le impostazioni del colore.Controllare se la selezione del sistema di trasmissione è corretta.
Interferenze di audio e immagine	Provare a identificare l'apparecchiatura elettrica che causa le interferenze e spostarla più lontano.Collegare il televisore a un'altra presa di alimentazione.
Immagine distorta o con disturbi, audio distorto	Controllare la direzione e i collegamenti dell'antenna.Le interferenze sono spesso dovute all'uso di un'antenna interna.
Telecomando non funzionante	Sostituire le batterie del telecomando.Pulire il bordo superiore del telecomando (finestra di trasmissione).Controllare i terminali delle batterie.
Appare il messaggio“Controlla cavo segnale”.	Controllare che il cavo del segnale sia saldamente collegato al PC o alle sorgenti video.Controllare che le sorgenti video o il PC siano accesi.
In modalità PC, appare il messaggio“Modo non supportato”.	Controllare la risoluzione massima e la frequenza dell'adattatore video.Confrontare questi valori con i dati delle modalità di visualizzazione.

Il pannello LCD TFT è composto da sub pixel (3.133.440) la cui produzione richiede una tecnologia molto sofisticata. Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto.

Specifiche tecniche e ambientali

Nome del modello	LE37M8	LE40M8	LE46M8
Dimensione schermo (Diagonale)	37 poll.	40 poll.	46 poll.
Consumo di energia	200 W	240 W	260 W
Risoluzione PC	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
Uscita
Audio	10 W X 2	10 W X 2	10 W X 2
Dimensioni (Lar x Pro x Alt)
Corpo	916 X 87 X 595 mm	971 X 87 X 628 mm	1106 X 104 X 706 mm
Con supporto	916 X 300 X 654 mm	971 X 300 X 687 mm	1106 X 326 X 768 mm
Peso (con supporto)	19 Kg	21 Kg	30 Kg
Caratteristiche ambientali
Temperatura di esercizio	Da 10 °C a 40 °C (da 50 °F a 104 °F)	Da 10 °C a 40 °C (da 50 °F a 104 °F)	Da 10 °C a 40 °C (da 50 °F a 104 °F)
Umidità di esercizio	Da 10 % a 80 %, senza condensa	Da 10 % a 80 %, senza condensa	Da 10 % a 80 %, senza condensa
Temperatura di stoccaggio	Da -20 °C a 45 °C (da -20,00 °C a 45,00 °C)	Da -20 °C a 45 °C (da -20,00 °C a 45,00 °C)	Da -20 °C a 45 °C (da -20,00 °C a 45,00 °C)
Umidità di stoccaggio	Da 5 % a 95 %, senza condensa	Da 5 % a 95 %, senza condensa	Da 5 % a 95 %, senza condensa

Nome del modello	LE52M8	LE40N8	LE46N8
Dimensione schermo (Diagonale)	52 poll.	40 poll.	46 poll.
Consumo di energia	310 W	240 W	260 W
Risoluzione PC	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
Uscita
Audio	10 W X 2	10 W X 2	10 W X 2
Dimensioni (Lar x Pro x Alt)
Corpo	1257 X 111 X 800 mm	1041 X 97 X 615 mm	1176 X 114 X 694 mm
Con supporto	1257 X 326 X 860 mm	1041 X 290 X 671 mm	1176 X 320 X 761 mm
Peso (con supporto)	36 Kg	22 Kg	31 Kg
Caratteristiche ambientali
Temperatura di esercizio	Da 10 °C a 40 °C (da 50 °F a 104 °F)	Da 10 °C a 40 °C (da 50 °F a 104 °F)	Da 10 °C a 40 °C (da 50 °F a 104 °F)
Umidità di esercizio	Da 10 % a 80 %, senza condensa	Da 10 % a 80 %, senza condensa	Da 10 % a 80 %, senza condensa
Temperatura di stoccaggio	Da -20 °C a 45 °C (da -20,00 °C a 45,00 °C)	Da -20 °C a 45 °C (da -20,00 °C a 45,00 °C)	Da -20 °C a 45 °C (da -20,00 °C a 45,00 °C)
Umidità di stoccaggio	Da 5 % a 95 %, senza condensa	Da 5 % a 95 %, senza condensa	Da 5 % a 95 %, senza condensa

Supporto ruotabile (Sinistra / Destra)

Design e specifiche sono soggetti a modifiche senza preavviso.

Questo prodotto è un'apparecchiatura digitale di Classe B.
Per le specifiche elettriche, consultare l'etichetta apposta sul prodotto.

1. Pritisnite gumb ◀ ali ▶, da izberete On, nato pritisnite gumb ENTER/OK.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile in i paesi dell'Unione Europea e in quelli con sistema di raccolta differenziata)

Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.
