MANUALE UTENTE LNT7ME34K1 ELECTROLUX

INCENDIO Avvertenza; Rischio di incendio / Materiali infiammabili IT -77- INDICE

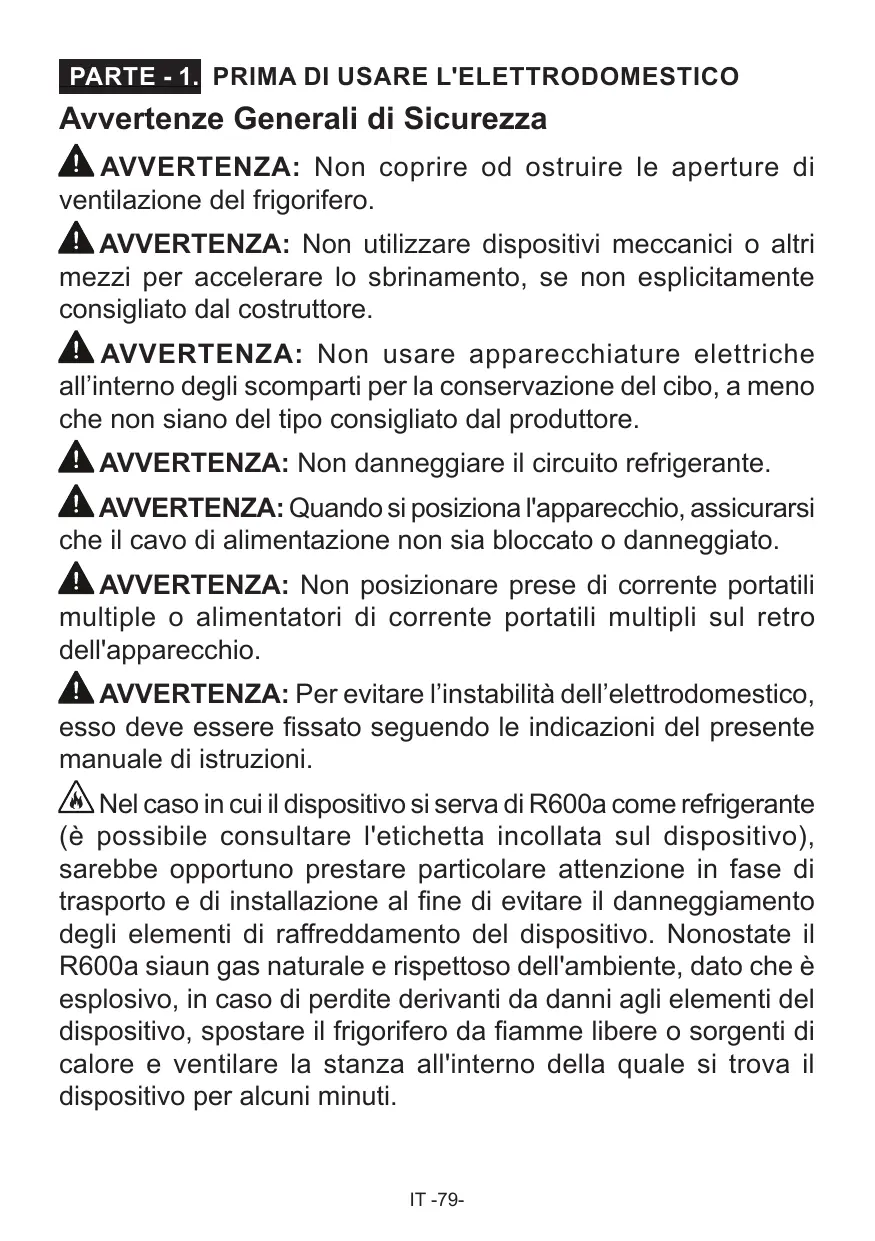

Avvertenze Generali di Sicurezza AVVERTENZA: Non coprire od ostruire le aperture di ventilazione del frigorifero. AVVERTENZA: Non utilizzare dispositivi meccanici o altri mezzi per accelerare lo sbrinamento, se non esplicitamente consigliato dal costruttore. AVVERTENZA: Non usare apparecchiature elettriche all’interno degli scomparti per la conservazione del cibo, a meno che non siano del tipo consigliato dal produttore. AVVERTENZA: Non danneggiare il circuito refrigerante. AVVERTENZA: Quando si posiziona l'apparecchio, assicurarsi che il cavo di alimentazione non sia bloccato o danneggiato. AVVERTENZA: Non posizionare prese di corrente portatili multiple o alimentatori di corrente portatili multipli sul retro dell'apparecchio. AVVERTENZA: Per evitare l’instabilità dell’elettrodomestico, esso deve essere fissato seguendo le indicazioni del presente manuale di istruzioni. Nel caso in cui il dispositivo si serva di R600a come refrigerante (è possibile consultare l'etichetta incollata sul dispositivo), sarebbe opportuno prestare particolare attenzione in fase di trasporto e di installazione al fine di evitare il danneggiamento degli elementi di raffreddamento del dispositivo. Nonostate il R600a siaun gas naturale e rispettoso dell'ambiente, dato che è esplosivo, in caso di perdite derivanti da danni agli elementi del dispositivo, spostare il frigorifero da fiamme libere o sorgenti di calore e ventilare la stanza all'interno della quale si trova il dispositivo per alcuni minuti. IT -79-

• In fase di trasporto e posizionamento del frigorifero si prega di prestare attenzione al fine di non danneggiare il circuito a gas del raffreddatore.
• Non stoccare sostanza esplosive quali ad esempio aerosol con propellente infiammabile in questo dispositivo.
• L’apparecchiatura è stata pensata per essere usata in casa e in applicazioni simili, quali ad esempio --Cucine per il personale in negozi, uffici e altri ambienti di lavoro, --fattorie e dai clienti in hotel, motel e altri contesti residenziali, --bed and breakfast e simili, --strutture di catering e contesti non di vendita al dettaglio.
• Se il cavo di alimentazione non corrisponde alla presa del frigorifero, deve essere sostituito da un rivenditore autorizzato o altra persona qualificata per evitare rischi.
• Una spina con messa a terra speciale è stata collegata al cavo di alimentazione del frigorifero. È stata utilizzata con una presa con messa a terra speciale di 16 ampere o 10 ampere a seconda del paese di distribuzione del prodotto. Se non sono presenti prese di questo tipo, farla installare da un elettricista autorizzato.
• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o senza esperienza, unicamente se con la supervisione di una persona adulta o se in possesso di istruzioni relativamente all’uso sicuro del dispositivo senza provocare pericoli. I bambini non devono giocare con l’apparecchiatura. Pulizia e manutenzione non vanno eseguite da bambini senza sorveglianza.
• I bambini dai 3 agli 8 anni possono caricare e scaricare dispositivi di refrigerazione. Non ci si aspetta che i bambini eseguano pulizia o manutenzione del dispositivo, non ci si IT -80- aspetta che i bambini molto piccoli (0-3 anni) facciano uso dei dispositivi, non ci si aspetta che i bambini piccoli (3-8 anni) usino i dispositivi in modo sicuro a meno che non vengano sorvegliati costantemente, i bambini più grandi (8-14 anni) e le persone vulnerabili sono in grado di usare i dispositivi dopo aver ricevuto appropriata supervisione o istruzioni sull’utilizzo dei dispositivi. Non ci si aspetta che le persone molto vulnerabili usino i dispositivi in modo sicuro prima di aver ricevuto sorveglianza continua.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito da un rivenditore autorizzato o altra persona qualificata per evitare rischi.
• Questo apparecchio non è concepito per essere utilizzato ad altitudini superiori a 2000 m. Per evitare la contaminazione degli alimenti, si prega di seguire le seguenti istruzioni:
• L'apertura prolungata dello sportello può causare un significativo aumento della temperatura nei vani del dispositivo.
• Pulire regolarmente le superfici che possono venire a contatto con gli alimenti ed i sistemi di drenaggio accessibili.
• Conservare la carne ed il pesce crudi in appositi contenitori in frigorifero, in modo che non vengano a contatto con altri alimenti o che non colino su di essi.
• Gli scomparti per surgelati a due stelle sono adatti per la conservazione di alimenti precedentemente congelati, la conservazione o la produzione di gelato e la produzione di cubetti di ghiaccio.
• Gli scomparti a una, due e tre stelle non sono adatti al congelamento di alimenti freschi. IT -81-

• Se il dispositivo di refrigerazione viene lasciato vuoto per lunghi periodi, spegnere, sbrinare, pulire, pulire, asciugare e lasciare la porta aperta per evitare la formazione di muffa al suo interno. Assistenza
• Per la riparazione dell’apparecchio contattare il Centro di assistenza autorizzato. Utilizzare soltanto parti di ricambio originali.
• Attenzione: le riparazioni effettuate in autonomia o da non professionisti possono avere conseguenze sulla sicurezza e potrebbero annullare la garanzia.
• Le parti di ricambio seguenti saranno disponibili per 7 anni dopo l’interruzione della produzione del modello: termostati, sensori di temperatura, circuiti stampati, fonti luminose, maniglie di sportelli, cardini di sportelli, vassoi e cestelli.
• Alcune di queste parti di ricambio sono disponibili soltanto per tecnici professionisti e non tutte le parti di ricambio sono adatte a tutti i modelli.
• Le guarnizioni per gli sportelli saranno disponibili per 10 anni a seguito dell’interruzione della produzione di un modello. IT -82- Frigoriferi vecchi e fuori produzione
• Se il vecchio frigo dispone di un blocco, rimuoverlo prima di smaltirlo per evitare incidenti con i bambini.
• I frigo e i freezer vecchi contengono materiale isolante e refrigerante con CFC. Si prega di quindi di prestare particolare attenzione in fase di smaltimento per non inquinare l’ambiente. Informazione agli utenti Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto, alla fine della sua vita utile, deve essere raccolto separatamente dagli altri rifiuti. L’utente finale dovrà conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento o allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative di cui al D.Lgs. n. 152 del 3 aprile 2006. Note:
• Prima di installare e utilizzare l'apparecchio leggere attentamente il manuale di istruzioni. Il produttore declina ogni responsabilità per danni derivanti da uso improprio.
• Seguire tutte le indicazioni riportate sull'apparecchio e sul manuale di istruzioni. Quest'ultimo va conservato in luogo sicuro in modo da poter risolvere eventuali problemi in futuro.
• Questo apparecchio è prodotto per l'uso all'interno di abitazioni private e può essere impiegato solo in contesti domestici e per gli scopi indicati. Esso non è indicato per l'uso comune o commerciale. Tale uso invaliderà la garanzia dell'apparecchio e il produttore declina ogni responsabilità per danni subiti.
• Questo apparecchio è prodotto per l'uso all'interno di abitazioni e destinato esclusivamente alla refrigerazione / conservazione degli alimenti. Esso non è adatto al'uso commerciale o comune e/o per conservare sostanze diverse dagli alimenti. Il produttore declina ogni responsabilità per danni derivanti dalla mancata osservanza di queste indicazioni. Avvertenze di sicurezza
• Non usare prese multiple o prolunghe.
• Non collegare prese danneggiate, lacerate o vecchie.
• Non tirare, piegare o curvare il cavo.

• Non utilizzare adattatori.
• Il dispositivo è stato progettato per essere usato da adulti, non consentire ai bambini di giocare col dispositivo e non lasciare che si attacchino alla porta con tutto il loro peso. IT -83-

• Non togliere o collegare la presa con le mani bagnate per evitare scosse elettriche!
• Non posizionare bottiglie di vetro o lattine nel vano freezer. Le bottiglie o lattine potrebbero esplodere.
• Non posizionare materiali esplosivi o infiammabili nel frigo per la propria sicurezza. Posizionare le bevande con elevato contenuto alcolico in verticale e chiudendole saldamente nello scomparto frigorifero.
• Per prendere il ghiaccio nel vano freezer, non toccarlo per evitare ustioni e/o tagli.
• Non toccare i cibi congelati con le mani umide! Non mangiare gelato e cubetti di ghiaccio subito dopo averli estratti dallo scomparto congelatore!
• Non ricongelare i cibi congelati dopo averli scongelati. Questa operazione potrebbe provocare conseguenze come ad esempio episodi di intossicazione alimentare.
• Non coprire la struttura o la parte superiore del frigo con elementi esterni. Ciò influisce sulle prestazioni del frigorifero.
• Fissare gli accessori del frigo durante il trasporto per evitare che si danneggino. Installazione e funzionamento del frigorifero Prima di iniziare a utilizzare il frigorifero, prestare attenzione ai seguenti punti:
• Il voltaggio di funzionamento del frigo è 220-240 V a 50Hz.
• Il cavo di alimentazione del frigorifero ha una presa con messa a terra. La presa dovrebbe essere usata con una presa di terra dotata, al minimo, di un fusibile da 16 ampere. Nel caso in cui non si disponga di una presa conforme, rivolgersi a un tecnico qualificato.
• Non ci assumiamo la responsabilità di danni che potrebbero verificarsi in seguito a un uso senza messa a terra.
• * Posizionare il frigorifero in un punto che non lo esponga alla luce solare diretta
• Il dispositivo si deve trovare ad almeno 50 cm da stufe, forni e dispositivi di riscaldamento. Dovrebbe inoltre trovarsi ad almeno 5 cm di distanza da forni elettrici.
• Non utilizzare il frigorifero all’aperto o lasciare sotto la pioggia.
• Quando il frigorifero si trova vicino a un congelatore, ci dovrebbero essere almeno 2 cm per evitare umidità sulla superficie esterna.
• Non posizionare nulla sul frigo e installare il frigo in un luogo adatto lasciando almeno 15 cm a disposizione sul lato superiore.
• Non mettere oggetti, soprattutto se pesanti, sul frigorifero.
• I piedini anteriori regolabili dovrebbero essere fissati all’altezza giusta per consentire al frigorifero di funzionare in modo stabile e corretto. Sarà possibile ruotare i piedini girandoli in senso orario (o in direzione opposta). Ciò dovrebbe essere fatto prima di collocare gli alimenti all’interno del frigorifero.
• Prima di usare il frigorifero, pulirlo accuratamente con acqua e aggiungere un cucchiaio di bicarbonato di sodio; quindi, risciacquare con acqua pulita e asciugare. Posizionare tutte le componenti dopo la pulizia. IT -84-

• Installare i due distanziali in plastica (gli elementi applicati sulle serpentine nere - il condensatore - presenti sul retro del frigorifero) ruotandoli di 90° (come illustrato nella figura) per evitare che il condensatore tocchi la parete.
• La distanza tra l'apparecchio e la parete retrostante deve essere di massimo 75 mm. Prima di usare il frigo
• Quando viene usato per la prima volta o dopo il trasporto, tenere il frigorifero dritto per 3 ore, quindi collegare la spina per garantire un corretto funzionamento. In caso contrario, il compressore potrebbe venire danneggiato.
• Il frigorifero potrebbe emettere un cattivo odore al primo utilizzo; è normale. Non appena inizia a raffreddarsi il cattivo odore scompare.

PARTE - 2. USO DELL'APPARECCHIO

Informazioni sulla tecnologia di raffreddamento di nuova generazione I freezer con la nuova tecnologia di raffreddamento di nuova generazione hanno un diverso sistema di funzionamento rispetto ai freezer statici. Nei normali freezer, l’aria umida che entra nel freezer e il vapore acqueo emanato dal cibo, si trasforma in brina nel comparto freezer. Per poter sciogliere questa brina, in altre parole scongelare, il frigo deve essere scollegato. Per poter tenere al freddo i cibi durante il periodo di sbrinamento, l’utente deve conservare il cibo altrove e l’utente deve pulire il ghiaccio residuo e la brina accumulata. La situazione è completamente diversa nei comparti frigo dotati della nuova tecnologia di raffreddamento di nuova generazione. Con l’aiuto del ventilatore, in tutto il comparto freezer viene emessa aria fredda e secca. Come risultato dell’aria fredda soffiata facilmente in tutto il comparto, anche negli spazi tra i ripiani, il cibo può essere congelato in modo uniforme e corretto. E senza brina. La configurazione del comparto frigorifero sarà simile a quella del comparto freezer. L’aria emessa dalla ventola situata sulla parte superiore del comparto frigo viene raffreddata mentre passa tra lo spazio dietro la condotta d’aria. Allo stesso tempo, l’aria soffiata attraverso i fori sulla condotta d’aria in modo che il processo di raffreddamento sia completato con successo nel comparto frigorifero. I fori sulla condotta d’aria sono progettati per una distribuzione uniforme dell’aria in tutto il comparto. Poiché tra il comparto frigo e freezer non passa aria, non vengono miscelati odori. Di conseguenza, il frigo con la tecnologia di raffreddamento di nuova generazione è facile da utilizzare e offre un accesso ad un elevato volume e un aspetto estetico. IT -85- Display e pannello di controllo

Utilizzo del Pannello di controllo

1. Consente la configurazione del freezer.

2. Consente la configurazione del cooler.

3. Schermata valore impostazione freezer

4. Schermata valore impostazione cooler

5. Simbolo modalità Economy

6. Simbolo Super Freeze

Funzionamento del Freezer Frigorifero Una volta collegato il prodotto, tutti i simboli saranno visualizzati per 2 secondi e i valori iniziali saranno visualizzati come -18°C sull’indicatore di regolazione del freezer e +4°C sull’indicatore di regolazione del frigorifero. Impostazioni temperatura freezer

• Il valore iniziale della temperatura per l'indicatore di impostazione del freezer è -18°C.
• Premere il pulsante di impostazione del freezer una volta. Quando si preme il pulsante la prima volta, il valore precedente lampeggerà sullo schermo.
• In qualsiasi momento si prema questo pulsante, viene impostata una temperatura più bassa Se si continua a premere lo stesso pulsante, si riavvia da -16°C. NOTA: La modalità Eco si attiva automaticamente quando la temperatura dello scomparto freezer è impostata su -18°C. Impostazioni temperatura frigorifero
• Il valore iniziale della temperatura per l'indicatore di impostazione del freezer è +4°C.
• Premere una volta il pulsante del cooler.
• In qualsiasi momento si prema questo pulsante, viene impostata una temperatura più bassa
• Se si continua a premere lo stesso pulsante, si riavvia da +8°C. Modalità Super Freeze Scopo
• Congelare una grande quantità di cibo che non può essere contenuta nel ripiano “fast freeze”.
• Congelare piatti pronti.
• Congelare velocemente cibi freschi, per mantenerne la freschezza. Modalità d'uso Per attivare la modalità Super Freeze, tenere premuto il pulsante di impostazione della temperatura del freezer per 3 secondi. Una volta impostata la modalità Super freeze, il simbolo Suepr Freeze sull’indicatore si accenderà e il dispositivo emetterà un bip per confermare l’attivazione della modalità. IT -86- Durante la Modalità Super Freeze
• La temperatura del cooler può essere regolata. In questo caso la modalità super freeze continua.
• La modalità Economy non può essere selezionata.
• La modalità Super Freeze può essere annullata nello stesso modo in cui è stata selezionata. Note:
• La quantità massima di alimenti freschi (in chilogrammi) da congelare entro 24 ore è mostrata sull'etichetta dell'apparecchio.
• Per ottenere le migliori prestazioni dall'apparecchio con capacità massima del freezer, impostare l'apparecchio in modalità Super Freeze attiva 3 ore prima di riporre gli alimenti freschi all'interno del freezer. La modalità Super Freeze sarà automaticamente annullata dopo 24 ore o quando la temperatura del sensore del freezer scende al di sotto di Funzione allarme sportello aperto frigorifero rimane aperto per più di 2 minuti, il dispositivo emetterà un doppio bip Avvertenze riguardanti la regolazione della temperatura
• Per ragioni di efficienza, si sconsiglia di utilizzare il frigorifero in ambienti con temperatura inferiore a 10 °C.
• Non cercare di modificare un'impostazione mentre è già in corso un'altra modifica.
• La temperatura ambiente, la temperatura degli alimenti appena introdotti e la frequenza di apertura della porta influenzano la temperature dello scomparto frigorifero. Se necessario, modificare la temperatura impostata.
• La prima volta che l'apparecchio viene acceso, mantenerlo in funzione per 24 ore consecutive in modo da raggiungere la corretta temperatura di funzionamento. Durante questo periodo, non aprire la porta e non introdurre grandi quantità di alimenti nell'apparecchio.
• E disponibile una funzione di ritardo di 5 minuti per evitare danni al compressore del frigo, quando si stacca e si riattacca la presa per azionarlo oppure in caso di interruzione dell’energia. Il frigorifero inizierà a funzionare in modo normale dopo 5 minuti.
• L'apparecchio è progettato per funzionare nell'intervallo di temperatura ambiente definito dagli standard, in base alla classe climatica specificata sulla targhetta informativa Si sconsiglia di utilizzare il frigorifero in ambienti la cui temperatura non è compresa nell'intervallo specificato, in quanto ciò ridurrebbe l'efficienza del sistema di refrigerazione.
• Il tuo apparecchio è progettato per funzionare nell'intervallo di temperatura ambiente definito dagli standard (classi T/SN: Classe 10 °C – 43 °C), in base alla classe climatica climatica Temperatura ambiente oC specificata sulla targhetta informativa. Per Tra 16 e 43 (°C) ragioni di efficienza del sistema refrigerante, si Tra 16 e 38 (°C) sconsiglia di utilizzare il apparecchio in ambienti la cui temperatura non è compresa nell'intervallo Tra 16 e 32 (°C) specificato. Tenere presenti le avvertenze Tra 10 e 32 (°C) riportate nel manuale. IT -87- Istruzioni importanti di installazione Questo apparecchio è progettato per funzionare in condizioni ambientali difficili (fino a 43 °C, 110 °F) e si avvale della tecnologia ‘Freezer Shield’. Quest'ultima assicura che gli alimenti congelati presenti nel congelatore non si decongelino anche se la temperatura ambiente scende fino a -15 °C. È quindi possibile installare l'apparecchio in una stanza non riscaldata senza alcuna preoccupazione che gli alimenti possano deteriorarsi. Quando la temperatura ambiente torna a livelli normali, è possibile continuare ad usare l'apparecchio nel modo usuale. Spia della temperatura Per aiutarvi a regolare meglio il vostro frigorifero, lo abbiamo dotato di una spia della temperatura posizionata nella zona più fredda. Per conservare meglio gli alimenti nel frigorifero, soprattutto nella zona più fredda, accertatevi che la spia della temperatura visualizzi il messaggio "OK". Se il messaggio "OK" non viene visualizzato, questo significa che la regolazione della temperatura non è stata effettuata correttamente.

Dal momento che "OK" viene visualizzato in nero, è difficile vedere questa indicazione se la spia della temperatura è scarsamente illuminata. Per vedere chiaramente l'indicazione, è necessario disporre di una quantità di luce sufficiente. Ogni volta che viene modificato il dispositivo di regolazione della temperatura, attendere che la temperatura si stabilizzi all'interno dell'apparecchi prima di procedere, se necessario, con una nuova regolazione della temperatura. Si raccomanda di modificare la posizione del dispositivo di regolazione della temperatura gradualmente e di attendere almeno 12 ore prima di iniziare un nuovo controllo ed effettuare una potenziale modifica. NOTA: A seguito di aperture ripetute (o apertura prolungata) della porta o dopo l'introduzione di alimenti freschi nel frigorifero, è normale che l'indicazione "OK" non venga visualizzata nella spia della regolazione della temperatura. In caso di accumulo di cristalli di ghiaccio anomalo (parete inferiore dell'apparecchio) nell'evaporatore del comparto frigorifero (apparecchio sovraccarico, temperatura ambiente elevata, frequenti aperture della porta), impostare il dispositivo di regolazione della temperatura in una posizione inferiore fino ad ottenere nuovamente dei periodi in cui il compressore è spento. Introduzione di alimenti nella zona più fredda del frigorifero Gli alimenti si conservano meglio se inseriti nella zona di raffreddamento appropriata. La zona più fredda si trova appena sopra la verduriera. Il simbolo che segue indica la zona più fredda del frigorifero. Per essere sicuri di avere una bassa temperatura in questa zona, accertatevi che il ripiano sia collocato al livello di questo simbolo, come illustrato nella figura. Il limite superiore della zona più fredda è indicato dal lato inferiore dell'etichetta adesiva (testa della freccia). Il ripiano superiore della zona più fredda deve essere allo stesso livello della testa della freccia. La zona più fredda si trova al di sotto di questo livello. Dato che i ripiani sono estraibili, accertatevi che siano posizionati sempre allo stesso livello dei limiti di zona descritti nelle etichette adesive, al fine di garantire le temperature di questa zona. IT -88- Accessori Vaschetta per il ghiaccio

• Riempire di acqua la vaschetta per il ghiaccio e collocarla nello scomparto congelatore.
• Una volta che l’acqua è completamente gelata, torcere la vaschetta come mostrato sotto per estrarre i cubetti di ghiaccio. Cassetti del congelatore I cassetti presenti nello scomparto congelatore facilitano l'accesso agli alimenti in esso conservati. Per rimuovere i cassetti:
• Estrarre quanto più possibile il cassetto.
• Tirare la parte anteriore del cassetto verso l'alto e verso l'esterno Per ricollocare in sede i cassetti, compiere la procedura inversa a quella sopra descritta. Mentre si estraggono i cassetti, tenerli sempre per la maniglia. Cassetti del congelatore Scomparto freschezza extra (In alcuni modelli) Ideale per mantenere il sapore e la consistenza di salumi e formaggi. Il cassetto estraibile garantisce un ambiente con una temperatura inferiore rispetto al resto del frigorifero, grazie alla circolazione attiva di aria fredda. Rimozione del ripiano congelatore
• Estrarre il congelatore verso di sé, facendolo scorrere sui binari.
• Tirare il ripiano congelatore verso l’alto per rimuoverlo dal binario. IT -89- Scomparto freschezza extra Regolatore di umidità (In alcuni modelli) Quando il cassetto verdura è pieno, si consiglia di aprire il regolatore di umidità posto dietro il ripiano copricassetto. Ciò permette di controllare il flusso dell’aria e il tasso di umidità all’interno del cassetto, prolungando la durata degli alimenti in esso conservati. Regolatore di umidità Il regolatore di umidità, posto dietro il ripiano copricassetto, deve essere aperto se si nota la formazione di condensa sul ripiano in vetro. Le descrizioni nelle immagini e nel testo della sezione potrebbero variare in base al modello di frigorifero. IT -90-

PARTE - 3. CONSERVAZIONE DEGLI ALIMENTI

Scomparto frigorifero

• Per ridurre l'umidità ed evitare la conseguente formazione di brina, conservare sempre i liquidi introdotti nello scomparto frigorifero all'interno di contenitori sigillati. La brina tende a concentrarsi nelle parti più fredde dell'evaporatore e, col passare del tempo, l'apparecchio richiederà sbrinature più frequenti.
• Non introdurre mai cibi caldi nel frigorifero. Gli alimenti caldi devono essere lasciati raffreddare a temperatura ambiente e disposti in modo da assicurare un'adeguata circolazione dell'aria all'interno dello scomparto frigorifero.
• Assicurarsi che nessun oggetto venga direttamente a contatto con la parete posteriore dell'apparecchio, poiché in questo caso si formerebbe della brina alla quale potrebbero aderire le confezioni dei prodotti. Non aprire frequentemente la porta del frigorifero.
• Si raccomanda di confezionare non strettamente la carne e il pesce pulito e collocarli sul ripiano in vetro appena sopra il cassetto verdura, dove l'aria più fredda garantisce le migliori condizioni di conservazione.
• Sistemare frutta e verdura sciolte negli appositi cassetti verdure.
• Mantenere separata la frutta dalla verdura contribuisce ad evitare che la conservazione delle verdure sensibili all'etilene (vegetali a foglia verde, broccoli, carote ecc.) venga influenzata dalla presenza di frutti che rilasciano tale gas (banane, pesche, albicocche, fichi ecc.).
• Non collocare verdura umida o bagnata nel frigorifero.
• Il periodo massimo di conservazione di tutti i prodotti alimentari dipende dalla qualità originaria del cibo e dall'ininterrotto mantenimento del ciclo di refrigerazione prima della collocazione nell'apparecchio.
• Per evitare contaminazioni reciproche, non conservare le carni insieme alla frutta o alla verdura. L'acqua eventualmente rilasciata dalla carne può contaminare altri prodotti presenti nel frigorifero. Si raccomanda di confezionare le carni e di pulire i ripiani da eventuali perdite di liquido.
• Non collocare gli alimenti davanti alle aperture del condotto dell'aria.
• Consumare gli alimenti confezionati entro la data di scadenza raccomandata. NOTA: si consiglia di non conservare patate, cipolle e aglio nel frigorifero. La seguente tabella rappresenta una guida rapida che illustra il modo più efficiente di conservare all’interno dello scomparto frigorifero gli alimenti dei principali gruppi. Frutta e verdura Periodo massimo di conservazione 1 settimana Carne e pesce

Confezionare in pellicola di plastica, sacchetti o contenitori per carni e sistemare sul ripiano in vetro Formaggi freschi

Sull'apposito ripiano della porta Burro e margarina 1 settimana Sull'apposito ripiano della porta Alimenti IT -91- Come e dove collocarli Cassetto verdura Periodo massimo di conservazione Fino alla data di scadenza Prodotti in bottiglia, p. raccomandata dal es. latte e yoghurt produttore Alimenti Come e dove collocarli Sull'apposito ripiano della porta Uova 1 mese Sull'apposito ripiano della porta Cibi cotti 2 giorni Su tutti i ripiani Scomparto congelatore

• Lo scomparto congelatore è usato per conservare cibi congelati, congelare alimenti freschi e produrre cubetti di ghiaccio.
• Per congelare il cibo fresco; avvolgere e sigillare correttamente gli alimenti freschi, in modo che la confezione sia chiusa ermeticamente e non vi siano fuoriuscite. Sacchetti speciali per freezer, sacchetti in polietilene e fogli di alluminio e contenitori di plastica sono l’ideale.
• Non collocare alimenti freschi accanto a cibi congelati, poiché questi ultimi potrebbero decongelarsi.
• Prima di congelare alimenti freschi, suddividerli in porzioni consumabili in un unico pasto.
• Una volta scongelato il cibo, consumarlo entro un breve periodo di tempo.
• Non introdurre mai alimenti caldi nello scomparto congelatore, poiché ciò decongelerebbe i prodotti congelati.
• In merito alla conservazione dei cibi congelati, seguire sempre le istruzioni riportate dal produttore sulle confezioni. In assenza di informazioni, non conservare il cibo per più di tre mesi dalla data di acquisto.
• Quando si acquista del cibo congelato, accertarsi sempre che sia stato conservato nelle corrette condizioni e che la confezione non sia danneggiata.
• Il cibo congelato deve essere trasportato in contenitori adatti e riposto appena possibile nel congelatore.
• Non acquistare cibo congelato la cui confezione presenta segni di umidità o rigonfiamenti anomali. È infatti probabile che tali confezioni siano state conservate a temperature inadeguate e che il loro contenuto si sia deteriorato.
• Il periodo massimo di conservazione del cibo congelato dipende dalla temperatura ambiente, dalla regolazione del termostato, dalla frequenza con la quale viene aperta la porta dello scomparto congelatore, dal tipo di alimento e dalla quantità di tempo occorsa per trasportare dal punto vendita all'abitazione i prodotti. Seguire sempre le istruzioni riportate sulle confezioni e non superare mai il periodo massimo di conservazione indicato.
• La massima quantità di alimenti freschi (in chilogrammi) congelabile nell'arco di 24 ore è indicata sull'etichetta dell'apparecchio.
• Per ottenere il massimo delle prestazioni dallo scomparto freezer, utilizzare solo i ripiani in vetro per la sezione superiore e media. Per la sezione inferiore usare il vano inferiore.
• Utilizzare il ripiano "fast freezing" per congelare il cibo di casa (e ogni altro cibo che deve congelare rapidamente) più rapidamente, grazie alla potenza di congelamento maggiore del ripiano di raffreddamento. Il ripiano "fast freezing" è il cassetto inferiore dello scomparto freezer. IT -92- NOTA: se si tenta di aprire la porta immediatamente dopo averla chiusa, si incontra una certa resistenza. Ciò è normale. Una volta ristabilito l'equilibrio fra le pressioni interna ed esterna, la porta si aprirà facilmente. Nota importante:
• Non ricongelare mai il cibo decongelato.
• L'aroma di alcune spezie usate in cucina (anice, basilico, crescione, aceto, aromi vari, zenzero, aglio, cipolla, senape, timo, maggiorana, pepe nero ecc.) può cambiare e diventare più marcato nei cibi conservati per lunghi periodi. Si consiglia pertanto di aggiungere solo piccole quantità di aromi al cibo da congelare, oppure di aggiungere gli aromi solo dopo lo scongelamento.
• Il periodo si conservazione dei cibi congelati dipende dal tipo di olio usato. Oli adatti al congelamento sono la margarina, il grasso di vitello, l'olio d'oliva e il burro. Inadatti risultano invece l'olio di arachide e il grasso di maiale.
• Il cibo in forma liquida deve essere congelato in recipienti di plastica, mentre per gli altri alimenti si useranno pellicole o sacchetti in plastica. La seguente tabella fornisce una guida rapida che illustra il modo più efficiente di conservare nello scomparto congelatore i principali gruppi di alimenti. Carne e pesce Preparazione Periodo massimo di conservazione (mesi) Bistecche Confezionare in alluminio/plastica 6-8 Carne di agnello Confezionare in alluminio/plastica 6-8 Arrosto di vitello Confezionare in alluminio/plastica 6-8 Spezzatino di vitello In piccoli pezzi 6-8 Spezzatino di agnello In pezzi 4-8 Carne trita Confezionare senza l'uso di aromi 1-3 Frattaglie (in pezzi) In pezzi 1-3 Salame/bologna Confezionare anche se dotati di pelle Pollo e tacchino Confezionare in alluminio/plastica 4-6 Oca e anatra Confezionare in alluminio/plastica 4-6 Camoscio, coniglio, cinghiale In porzioni da 2,5 kg o filetti 6-8 Pesci d'acqua dolce (salmone, carpa, trota, lavarello) Pesci magri (spigola, rombo, platessa) Pesci grassi (sgombro, pesce serra, acciughe) Molluschi e crostacei Caviale Lumache

Dopo aver eliminato le interiora e le scaglie, lavare e asciugare il pesce. Rimuovere se necessario la testa e la coda

2-4 Pulire e confezionare in sacchetti Nella confezione originale, o in contenitori di alluminio o plastica In acqua salata, o in contenitori di alluminio o plastica IT -93- 4-6 2-3

Carne e pesce Preparazione Periodo massimo di conservazione (mesi) NOTA: le carni decongelate vanno cotte come le carni fresche. Se una volta decongelata la carne non viene cotta, non deve essere nuovamente congelata. Frutta e verdura Preparazione Periodo massimo di conservazione (mesi) Fagiolini Lavare, tagliare a pezzetti e sbollentare in acqua Fagioli Sgranare, lavare e sbollentare in acqua Cavoli Pulire e sbollentare in acqua Carote Pulire, tagliare a pezzetti e sbollentare in acqua Peperoni Eliminare il gambo, tagliare a metà, rimuovere la parte centrale e sbollentare in acqua

Spinaci Lavare e sbollentare in acqua 6-9 Cavolfiore Rimuovere le foglie, tagliare a pezzi il cuore e immergerlo per qualche tempo in acqua con po' di succo di limone

Melanzane Lavare e tagliare in pezzi di 2 cm

Mais Pulire e confezionare intero oppure in grani Mele e pere Sbucciare e tagliare a fette

Albicocche e pesche Tagliare a metà e rimuovere il nocciolo 4-6 Fragole e more Lavare e rimuovere il picciolo

Cooked fruits Aggiungere al contenitore il 10 % di zucchero Prugne, ciliegie, amarene Lavare e rimuovere il picciolo e il nocciolo Periodo massimo di conservazione (mesi) Tempo di decongelamento a temperatura ambiente (ore)

Tempo di decongelamento in forno (minuti) Pane 4-6 2-3 4-5 (220-225 °C) Biscotti 3-6

5-8 (190-200 °C) Pizza 2-3 2-4 15-20 (200 °C) IT -94- Prodotti caseari Latte confezionato (omogeneizzato) Preparazione Periodo massimo di conservazione (mesi) Nella confezione originale Formaggio, eccetto formaggi freschi Tagliare a fette Burro, margarina Nella confezione originale Condizioni di conservazione 2-3 Latte puro – nella confezione originale 6-8 Per brevi periodi di conservazione si può usare la confezione originale. Per periodi più lunghi, confezionare in alluminio/plastica

Scollegare l'apparecchio dalla rete elettrica prima di pulirlo. Non lavare l'apparecchio versandovi sopra acqua. Non usare prodotti abrasivi, detergenti o saponi per pulire l'apparecchio.

• Pulire regolarmente l'apparecchio con bicarbonato di sodio sciolto in acqua tiepida. Dopo il lavaggio, sciacquare con acqua pulita e asciugare accuratamente. Una volta terminata la pulizia, ricollegare con le mani asciutte la spina all'alimentazione.
• Fare attenzione che l'acqua non penetri nell'alloggiamento della lampada o altri componenti elettrici.
• Pulire a mano separatamente gli accessori con acqua e sapone. Non lavare gli accessori in lavastoviglie.

• Pulire il condensatore con una spazzola almeno due volte all'anno. Questa pratica contribuisce a ridurre i consumi energetici e ad aumentare la produttività. Durante la pulizia, l'apparecchio deve essere scollegato dalla rete elettrica. IT -95- Sbrinamento Il frigorifero è dotato di una funzione di sbrinamento automatico. L'acqua prodotta in seguito allo sbrinamento viene convogliata attraverso il condotto di raccolta nell'apposito contenitore posto sul retro dell'apparecchio, dove evapora spontaneamente.
• Accertarsi di avere disconnesso la spina dell'apparecchio dalla rete elettrica prima di pulire il contenitore di evaporazione.
• A questo scopo, estrarre il contenitore di evaporazione dalla sua sede rimuovendo le viti come indicato nella figura. Pulire periodicamente con acqua e sapone il contenitore di evaporazione. Ciò eviterà la formazione di cattivi odori. Sostituzione dell'illuminazione LED Si prega di contattare il servizio di assistenza poiché questo componente deve essere sostituito solo da personale autorizzato. Nota: Il numero e la posizione delle LED può cambiare a seconda dei vari modelli.

PARTE - 5. TRASPORTO E RIPOSIZIONAMENTO

Trasporto e riposizionamento

• È possibile conservare l'imballaggio originale e le protezioni antiurto in vista di eventuali trasferimenti dell'apparecchio (opzionale).
• Confezionare l'apparecchio in un imballo di spessore adeguato, fissato con nastro adesivo largo o funi robuste, e seguire le istruzioni riguardanti il trasporto fornite con l'imballaggio usato.
• Durante il trasporto o il trasferimento, rimuovere tutti i componenti mobili (ripiani, accessori, cassetti verdura e così via) o fissarli in sede con nastro adesivo per proteggerli dagli urti. Durante il trasporto mantenere sempre l'apparecchio in posizione verticale. Inversione della porta

• Se l'apparecchio è dotato di maniglie installate sulla superficie frontale della porta, non sarà possibile modificare il verso di apertura della porta.
• Sarà invece possibile modificare il verso di apertura della porta nei modelli senza maniglie.
• Se il modello dell'apparecchio consente di invertire il verso di apertura della porta, contattare il più vicino Centro Autorizzato di Assistenza per eseguire l'operazione. IT -96- PARTE - 6. PRIMA DI CONTATTARE IL SERVIZIO ASSISTENZA Errori L'apparecchio notifica all'utente valori non corretti di temperatura negli scomparti frigorifero e congelatore o eventuali altri problemi. I codici di errore vengono visualizzati sugli indicatori di temperatura degli scomparti frigorifero e congelatore. TIPO ERRORE SIGNIFICATO PERCHÉ COSA FARE E01 E02 E03 E06 Avvertenza sensore Chiamare l'assistenza appena possibile. E07 E08 Avvertenza bassa tensione L'alimentazione elettrica al dispositivo è calata a meno di 170 V. --Non si tratta di un guasto del dispositivo, questo errore aiuta a prevenire danni al compressore. --La tensione deve essere nuovamente aumentata ai livelli richiesti Se questa avvertenza continua, occorrerà contattare un tecnico autorizzato.

1. Impostare la temperatura del

freezer su un valore più freddo o impostare Super Freeze. Questo dovrebbe eliminare il codice di errore una volta che la temperatura richiesta è stata raggiunta. Mantenere gli sportelli chiusi per migliorare il tempo necessario per raggiungere la corretta temperatura. E09 Lo scomparto freezer non è abbastanza freddo È probabile che accada dopo un periodo prolungato di assenza di elettricità.

2. Rimuovere eventuali prodotti che

sono stati scongelati/decongelati durante questo errore. Questi possono essere usati entro un breve intervallo di tempo.

3. Non aggiungere prodotti freschi

nello scomparto freezer fino a quando la corretta temperatura è stata raggiunta e l'errore non è più presente. Se questa avvertenza continua, occorrerà contattare un tecnico autorizzato. IT -97- TIPO ERRORE SIGNIFICATO PERCHÉ È probabile che accada dopo: E10 Lo scomparto frigo non è abbastanza freddo --Un periodo prolungato di assenza di elettricità. --Che è stato lasciato del cibo caldo nel frigorifero. COSA FARE

1. Impostare la temperatura del

frigorifero su un valore più freddo o impostare Super Cool. Questo dovrebbe eliminare il codice di errore una volta che la temperatura richiesta è stata raggiunta. Mantenere gli sportelli chiusi per migliorare il tempo necessario per raggiungere la corretta temperatura.

2. Svuotare la zona nell'area frontale

dei fori dei canali dei condotti dell'aria ed evitare di mettere cibo accanto al sensore. Se questa avvertenza continua, occorrerà contattare un tecnico autorizzato.

1. Verificare che la modalità Super

Cool sia attivata E11 Lo scomparto frigo è troppo freddo

3. Verificare che gli sfiati siano liberi e

non ostruiti Se questa avvertenza continua, occorrerà contattare un tecnico autorizzato. In caso di inconvenienti durante l'uso del frigorifero, prima di contattare il servizio di assistenza si prega di effettuare le seguenti verifiche. L'apparecchio non funziona Verificare che:

• L'apparecchio sia collegato alla rete elettrica e sia acceso
• Il fusibile non sia bruciato
• L'impostazione di temperatura è sul livello corretto?
• La presa elettrica non sia difettosa. A questo scopo, collegare alla stessa presa un altro apparecchio certamente funzionante. L'apparecchio funziona male Verificare che:
• L'apparecchio non sia sovraccarico
• Le porte siano chiuse correttamente
• Non sia presente polvere sul condensatore
• L'apparecchio sia sufficientemente distante dalle pareti circostanti Il funzionamento dell'apparecchio è rumoroso Durante il normale funzionamento, l'apparecchio può emettere i seguenti rumori. IT -98- Crepitii (dovuti al ghiaccio) si verificano:
• Durante lo sbrinamento automatico.
• Durante le fasi di raffreddamento o riscaldamento (a causa della dilatazione dei materiali che compongono l'apparecchio). Ticchettii si verificano: quando il termostato attiva o disattiva il compressore. Rumori dovuti al motore: indicano che il compressore funziona correttamente. Il compressore può generare per breve tempo lievi rumori la prima volta che viene attivato. Gorgoglio o sciacquio: è dovuto al movimento del fluido refrigerante all'interno dei condotti del sistema. Rumore di acqua corrente: è dovuto al flusso dell'acqua verso il contenitore di evaporazione. Tale rumore è normale durante lo sbrinamento. Soffi: si verificano durante il normale funzionamento a causa della circolazione dell'aria. Accumulo di umidità all'interno dell'apparecchio Verificare se:
• Tutti gli alimenti sono confezionati correttamente. Asciugare i contenitori prima di introdurli nell'apparecchio.
• Le porte dell'apparecchio vengono aperte con frequenza. L'umidità presente nel locale penetra nell'apparecchio ogni volta che le porte vengono aperte. L'umidità aumenta più rapidamente se le porte vengono aperte con frequenza, specialmente se il tasso di umidità ambiente è elevato.
• Si osserva un accumulo di goccioline d'acqua sulla parete posteriore dell'apparecchio. Ciò è normale dopo lo sbrinamento automatico (nei Modelli Statici). Le porte non si aprono o chiudono correttamente Verificare che:
• Gli alimenti o le relative confezioni non impediscano la chiusura delle porte
• I comparti, ripiani e cassetti presenti nelle porte siano installati correttamente
• Le guarnizioni delle porte non siano rotte o lacerate
• L'apparecchio sia in posizione perfettamente orizzontale. I bordi dell'apparecchio in contatto con la porta sono caldi Specialmente durante l'estate (temperatura ambiente elevata), le superfici in contatto con le cerniere della porta possono riscaldarsi quando il compressore è in funzione. Ciò è normale. Note importanti:
• In caso di interruzione dell'alimentazione, o se l'apparecchio viene scollegato e nuovamente collegato alla rete elettrica, il gas del sistema di refrigerazione verrà destabilizzato, con conseguente apertura dell'elemento di protezione termica del compressore. L'apparecchio riprenderà il normale funzionamento dopo 5 minuti.
• Se si prevede di non utilizzare l'apparecchio per un lungo periodo di tempo (ad esempio durante le vacanze), scollegare la spina dalla presa elettrica. Sbrinare e pulire l'apparecchio, lasciando la porta aperta per evitare la formazione di muffe e odori.
• Se dopo aver seguito le istruzioni sopra riportate un problema persiste, si prega di consultare il più vicino Centro di Assistenza Autorizzato. IT -99-

• L'apparecchio acquistato è progettato esclusivamente per l'uso domestico. Esso non è adatto all'uso commerciale o comune. In caso di utilizzo dell'apparecchio da parte del consumatore secondo modalità non conformi a quanto specificato, si sottolinea che il produttore e il distributore non saranno responsabili per nessun guasto o riparazione avvenuti durante il periodo di validità della garanzia. Consigli per il risparmio energetico

1. Installare l'apparecchio in un locale fresco e ben ventilato, al riparo dalla luce solare diretta.

Non installare l'apparecchio nelle vicinanze di una fonte di calore (ad esempio un radiatore o un forno) se non per mezzo di una piastra isolante.

2. Lasciare raffreddare i cibi e le bevande calde prima di introdurli nell'apparecchio.

3. Collocare gli alimenti da decongelare nello scomparto frigorifero. La bassa temperatura

del cibo congelato contribuirà a raffreddare lo scomparto frigorifero durante il processo di decongelamento, permettendo di risparmiare energia. Lasciare decongelare gli alimenti fuori dall'apparecchio si traduce in uno spreco di energia.

4. Coprire le bevande e gli altri liquidi conservati nell'apparecchio. Lasciare scoperti i liquidi

provoca un aumento dell'umidità all'interno dell'apparecchio, con conseguente incremento dei consumi energetici. Coprire le bevande e gli altri liquidi contribuisce inoltre a mantenerne inalterati l'aroma e il sapore.

5. Evitare di tenere aperte le porte per lunghi periodi o di aprire le porte con eccessiva

frequenza, poiché l'aria calda penetrerebbe nell'apparecchio causando l'attivazione del compressore più spesso del necessario.

6. Tenere chiuse le coperture dei comparti caratterizzati da temperature differenti (come il

cassetto verdura e il comparto chiller).

7. La guarnizione della porta deve essere mantenuta pulita e flessibile. In caso di usura, se

la guarnizione è amovibile sostituire la guarnizione. Nel caso in cui non sia amovibile, è necessario sostituire la porta.

8. La funzione impostazione default / modalità eco preserva gli alimenti freschi e congelati

consentendo di risparmiare energia.

9. Scomparto alimenti freschi (frigorifero): La configurazione con i cassetti nella parte inferiore

dell’apparecchio, con i ripiani distribuiti in maniera uniforme e una posizione degli scomparti nello sportello che non incide sul consumo energetico, consente un impiego più efficiente dell’energia.

10. Scomparto alimenti congelati (congelatore): La configurazione interna dell’apparecchio è

quella che garantisce l’impiego maggiormente efficiente dell’energia.

11. Non rimuovere gli accumulatori di freddo dal cestello del congelatore (se presenti).

Questa presentazione ha il solo scopo di fornire informazioni riguardo ai componenti dell'apparecchio. I componenti possono variare a seconda del modello. A) Scomparto frigorifero

1) Termostato / Display e pannello di controllo

10) Piedini regolabili

2) Scaffalatura per il vino *

11) Vaschetta per il ghiaccio

6) Cassetto frutta e verdura
