Tipo di prodotto	Cappa aspirante
Marca	ZANUSSI
Modello	ZFT919Y
Velocità del motore	Prima, seconda, terza, velocità massima
Funzione Breeze	Rinfresca l'aria dopo la cottura, si spegne automaticamente dopo 60 minuti
Funzione Hob to Hood	Connessione automatica con piano cottura compatibile
Illuminazione	Lampada LED integrata
Tipo di comando	Tattile
Filtro antigrasso	Lavabile in lavastoviglie (ciclo breve, bassa temperatura)
Filtro al carbone	Non lavabile, da sostituire ogni 4 mesi (a seconda dell'uso)
Allarme del filtro	Promemoria visivo per pulizia o sostituzione
Manutenzione	Pulizia del filtro antigrasso almeno una volta al mese
Sostituzione della lampadina	Solo da un tecnico (LED e driver separati)
Spegnimento automatico	Funzione Breeze dopo 60 minuti
Protezione ambientale	Riciclaggio dei materiali e RAEE

Domande frequenti - ZFT919Y ZANUSSI

Come accendere e spegnere la cappa?

Premere il simbolo ① per 1 secondo per accendere. Premere di nuovo per spegnere.

Come scegliere la velocità del motore?

Premere i simboli 2, 3 o 4 per le velocità 1, 2 e 3. Il simbolo 5 attiva la velocità massima per 8 minuti.

A cosa serve la funzione Breeze?

La funzione Breeze rinfresca l'aria dopo la cottura a un livello sonoro molto basso. Si attiva premendo il simbolo e si spegne automaticamente dopo 60 minuti.

Come attivare la funzione Hob to Hood?

Questa funzione automatica collega la cappa a un piano cottura compatibile. La velocità della ventola si regola automaticamente in base alla temperatura del recipiente più caldo. Consultare il manuale del piano cottura per maggiori dettagli.

Quando e come pulire il filtro antigrasso?

Pulire il filtro antigrasso almeno una volta al mese. Premere la leva della pinza, inclinare il filtro verso il basso e rimuoverlo. Lavarlo con una spugna e detergente non abrasivo o in lavastoviglie (ciclo breve, bassa temperatura).

Come sostituire il filtro al carbone?

Il filtro al carbone non è lavabile. Per sostituirlo, rimuovere prima i filtri antigrasso, quindi premere sulla linguetta per sganciare il filtro al carbone. Installare il nuovo filtro seguendo l'ordine inverso. Sostituirlo almeno ogni 4 mesi.

Cosa significa l'allarme del filtro?

Se la spia del filtro è accesa bianco fisso per 30 secondi, il filtro antigrasso deve essere pulito. Se lampeggia bianco per 30 secondi, il filtro al carbone deve essere sostituito o pulito.

Come resettare l'allarme del filtro?

Dopo aver pulito o sostituito il filtro, premere il simbolo ⑦ per 3 secondi per resettare l'allarme.

Come sostituire la lampadina LED?

La lampadina LED e il suo driver possono essere sostituiti solo da un tecnico. In caso di malfunzionamento, contattare il servizio di assistenza.

Posso utilizzare la cappa senza filtro al carbone?

Sì, se la cappa è installata in modalità evacuazione (scarico esterno), il filtro al carbone non è necessario. In modalità ricircolo, è indispensabile.

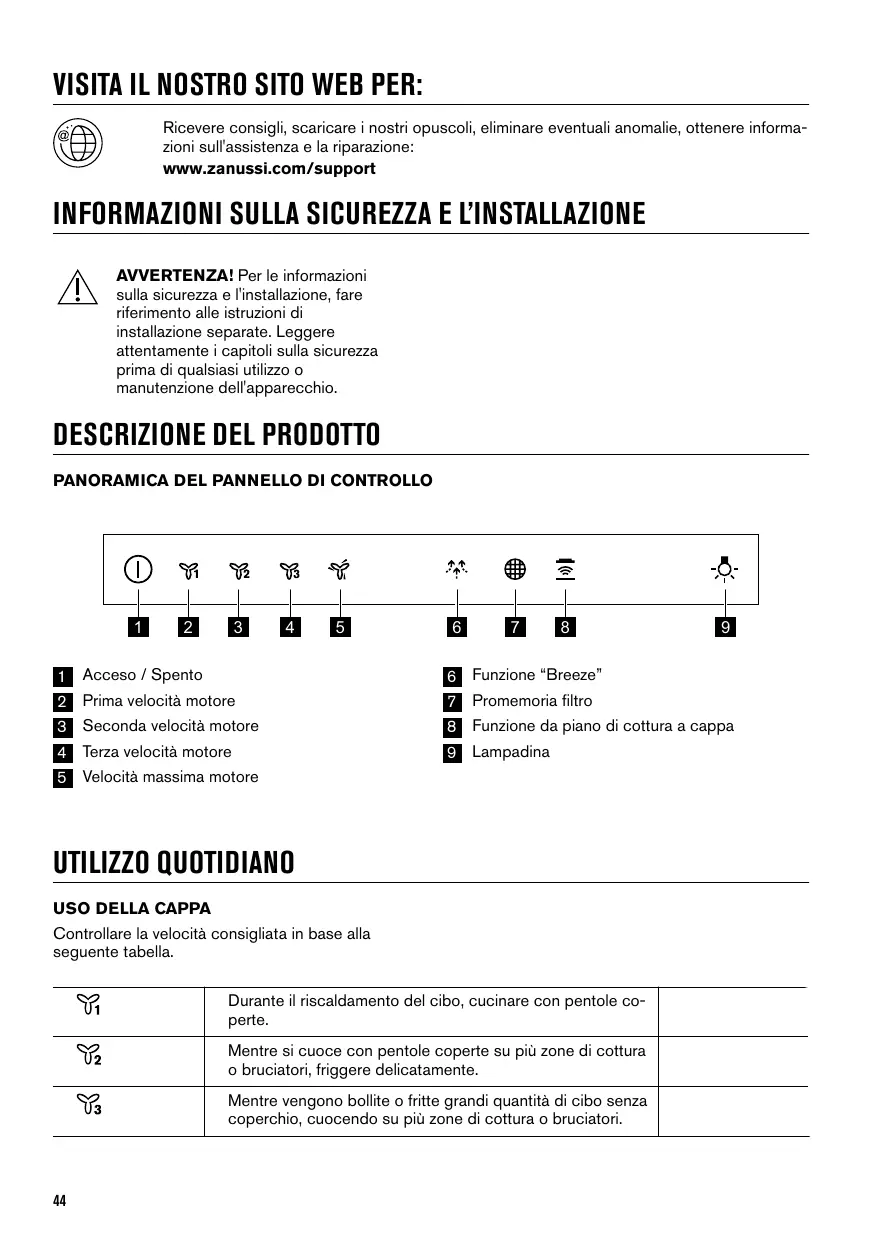

MANUALE UTENTE ZFT919Y ZANUSSI

INFORMAZIONI SULLA SICUREZZA E L'INSTALLAZIONE

AVVERTENZA! Per le informazioni sulla sicurezza e l'installazione, fare riferimento alle istruzioni di installazione separate. Leggere attentamente i capitoli sulla sicurezza prima di qualsiasi utilizzo o manutenzione dell'apparecchio.

DESCRIZIONE DEL PRODOTTO

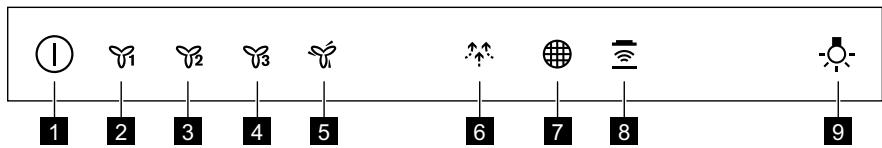

PANORAMICA DEL PANNELLO DI CONTROLLO

1 Acceso / Spento 2 Prima velocità motore 3 Seconda velocità motore 4 Terza velocità motore 5 Velocità massima motore

6 Funzione "Breeze" 7 Promemoria filtro 8 Funzione da piano di cottura a cappa 9 Lampadina

UTILIZZO QUOTIDIANO

USO DELLA CUPPA

Controllare la velocità consigliata in base alla seguente tabella.

Y1	Durante il riscaldamento del cibo, cucinare con pentole co-perte.
Y2	Mentre si cuoce con pentole coperte su più zone di cottura o bruciatori, friggere delicatamente.
Y3	Mentre vengono bollite o fritte grande quantità di cibo alla coperchio, cuocendo su più zone di cottura o bruciatori.
	Mentre vengono ballite grande quantità di ciborawnco-perchio,elevata umidità.
	Rinfresca l'aria in cucina dopo la cottura a un livello di ru-morosità molto basso. Pucu essere attivata e disattivata toc-cando il simbolo. La funzione si disattiva automaticamente术后60 minuti. Utilizzato solo aftera cottura.

Si consiglia di lasciare la cappa in funzione per circa 15 minuti dopo la cottura.

Il pannello di controllo è un campo sensore. Toccate i simboli per 1 secondo per attivare le funzioni.

Per far funzionare la cappa:

1. Accendere l'apparecchiatura premendo il simbolo ①.

È ora possibile attivare le funzioni. 2. Per attivare la funzione toccare il simbolo. 3. Se necessario, toccare il simbolo spia per illuminare la superficie di cottura.

Per spegnere l'apparecchiatura, premere nuovamente il simbolo ①.

FUNZIONE DA PIANO DI COTTURA A CAPPA

È una funzione automatica che collega il piano di cottura a una cappa. Sia il piano di cottura che la cappa dispongono di un comunicatore di segnale a infrarossi. La velocità della ventola viene definita automaticamente sulla base delle impostazioni della modalità e della temperatura della pentola più calda sul piano di cottura. È anche possibile mettere in funzione la ventola manualmente utilizzando il piano di cottura. La funzione può essere attivata dal pannello del piano di cottura.

Per ulteriori informazioni su come utilizzare la funzione, consultare il manuale utente del piano di cottura.

ATTIVAZIONE MOTORE VELOCITÀ MASSIMA

Quando viene premuto il tasto, la velocità massima del motore inizia a funzionare per 8 minuti.

Successivamente l'apparecchiatura torna all'impostazione di velocità precedente.

Quando la funzione è attiva, un ulteriore sfioramento del pulsante non comporta nessun effetto.

ATTIVAZIONE E DISATTIVAZIONE DELLA NOTIFICA FILTRO

L'allarme ricorda di curare o pulire il filtro carbone e pulire il filtro antigrasso. L'indicatore filtro si accende (bianco) per 30 secondi se è necessario pulire il filtro antigrasso. L'indicatore del filtro lampeggia (bianco) per 30 secondi se il filtro carbone deve essere sostituito o pulito.

Rimandiamo all'allarme del filtro nel capitolo dedicato alla pulizia e alla cura.

1. Accendere il pannello dei comandi.
2. Verificare che le icone siano spente.
3. Per attivare o disattivare la notifica filtro carbone, sfiorare e premere per 3 secondi.

Se la notifica del filtro carbone è attivata, l'icona filtro lampeggia (bianco) cinque volte.

Se la notifica del filtro carbone è disattivata, l'icona filtro lampeggia (bianco) tre volte.

PULIZIA DEL FILTRO ANTIGRASSO

Ogni filtro deve essere pulito almeno una volta al mese. I filtri sono montati con l'uso di clip e perni sul lato opposto.

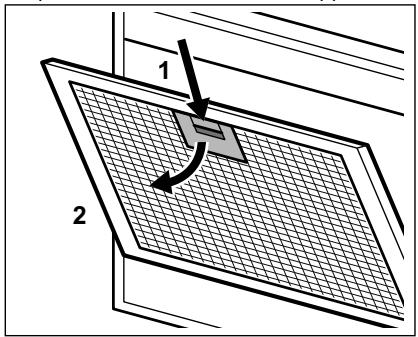

Per pulire il filtro:

1. Premere l'impugnatura del clip di montaggio sul pannello della cappa (1).

1. Inclinare leggermente la parte anteriore del filtro verso il basso (2), quindi tirare.

Ripetere i primi due passaggi per tutti i filtri.

1. Pulire i filtri con una spugna con detergenti non abrasivi o in lavastoviglie.

La lavastoviglie deve essere impostata su una temperatura bassa e un ciclo breve. Il filtro antigrasso potrebbe scolorire, ma non influisce in alcun modo sulle prestazioni dell'apparecchiatura.

1. Per montare i filtri, eseguire i primi due passaggi nell'ordine inverso.

Ripetere i passaggi per tutti i filtri, ove applicabile.

SOSTITUZIONE DEL FILTRO AL CARBONE ATTIVO

AVVERTENZA! Il filtro al carbone attivo non è lavabile!

Il tempo di saturazione del filtro al carbone attivo varia a seconda del tipo di cottura e della regolarità di pulizia del filtro anti-grasso.

Per sostituire il filtro:

1. Rimuovere i filtri antigrasso dall'apparecchiatura.

Rimandiamo alla sezione "Pulizia del filtro antigrasso" in quel capitolo.

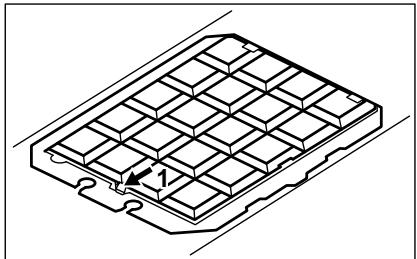

1. Premere la levetta (1) e inclinare leggermente la parte anteriore del filtro.

1. Per installare un nuovo filtro, eseguire gli stessi passaggi nell'ordine inverso.

In ogni caso è necessario sostituire i filtri almeno ogni quattro mesi.

ALLARME FILTRO

Rimandiamo all'attivazione e alla disattivazione dell'allarme filtro nel capitolo Uso quotidiano.

Rimandiamo alla sezione "Pulizia del filtro antigrasso" in quel capitolo.

Fare riferimento alla pulizia del filtro al carbone o alla sostituzione del filtro al carbone attivo (dipende dal tipo di filtro).

Sfiorare il tasto per 3 secondi.

SOSTITUZIONE DELLA LAMPADINA

Questi componenti possono essere sostituiti solo da un tecnico. In caso di anomalie di funzionamento, rimandiamo a "Assistenza" nel capitolo dedicato alle "Istruzioni di sicurezza".

CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo. Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la

salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo

insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
