Tipo de producto	Campana extractora
Marca	ZANUSSI
Modelo	ZFT919Y
Velocidades del motor	Primera, segunda, tercera, velocidad máxima
Función Breeze	Refresca el aire después de cocinar, se apaga automáticamente después de 60 minutos
Función Hob to Hood	Conexión automática con placa de cocción compatible
Iluminación	Lámpara LED integrada
Tipo de control	Táctil
Filtro de grasa	Lavable en lavavajillas (ciclo corto, baja temperatura)
Filtro de carbón	No lavable, reemplazar cada 4 meses (según uso)
Alarma del filtro	Recordatorio visual para limpieza o reemplazo
Mantenimiento	Limpieza del filtro de grasa al menos una vez al mes
Reemplazo de la bombilla	Solo por un técnico (LED y controlador separados)
Apagado automático	Función Breeze después de 60 minutos
Protección ambiental	Reciclaje de materiales y RAEE

Preguntas frecuentes - ZFT919Y ZANUSSI

¿Cómo encender y apagar la campana?

Presione el símbolo ① durante 1 segundo para encender. Presione nuevamente para apagar.

¿Cómo elegir la velocidad del motor?

Presione los símbolos 2, 3 o 4 para las velocidades 1, 2 y 3. El símbolo 5 activa la velocidad máxima durante 8 minutos.

¿Para qué sirve la función Breeze?

La función Breeze refresca el aire después de cocinar con un nivel de sonido muy bajo. Se activa presionando el símbolo y se apaga automáticamente después de 60 minutos.

¿Cómo activar la función Hob to Hood?

Esta función automática conecta la campana a una placa de cocción compatible. La velocidad del ventilador se ajusta automáticamente según la temperatura del recipiente más caliente. Consulte el manual de la placa de cocción para más detalles.

¿Cuándo y cómo limpiar el filtro de grasa?

Limpie el filtro de grasa al menos una vez al mes. Presione la palanca de la pinza, incline el filtro hacia abajo y extráigalo. Lávelo con una esponja y un detergente no abrasivo o en el lavavajillas (ciclo corto, baja temperatura).

¿Cómo reemplazar el filtro de carbón?

El filtro de carbón no es lavable. Para reemplazarlo, primero retire los filtros de grasa, luego presione la pestaña para liberar el filtro de carbón. Instale el nuevo filtro en orden inverso. Reemplácelo al menos cada 4 meses.

¿Qué significa la alarma del filtro?

Si el indicador del filtro está encendido en blanco fijo durante 30 segundos, el filtro de grasa debe limpiarse. Si parpadea en blanco durante 30 segundos, el filtro de carbón debe reemplazarse o limpiarse.

¿Cómo restablecer la alarma del filtro?

Después de limpiar o reemplazar el filtro, presione el símbolo ⑦ durante 3 segundos para restablecer la alarma.

¿Cómo reemplazar la bombilla LED?

La bombilla LED y su controlador solo pueden ser reemplazados por un técnico. En caso de mal funcionamiento, contacte al servicio posventa.

¿Puedo usar la campana sin filtro de carbón?

Sí, si la campana está instalada en modo evacuación (descarga exterior), el filtro de carbón no es necesario. En modo recirculación, es indispensable.

MANUAL DE USUARIO ZFT919Y ZANUSSI

INDICACIONES DE SEGURIDAD E INSTALACIÓN

¡ADVERTENCIA! Consulte el folleto

de instrucciones de instalación

separado para obtener información

sobre la seguridad y la instalación. Lea

atentamente los capítulos de

seguridad antes de cualquier uso o

mantenimiento del aparato.

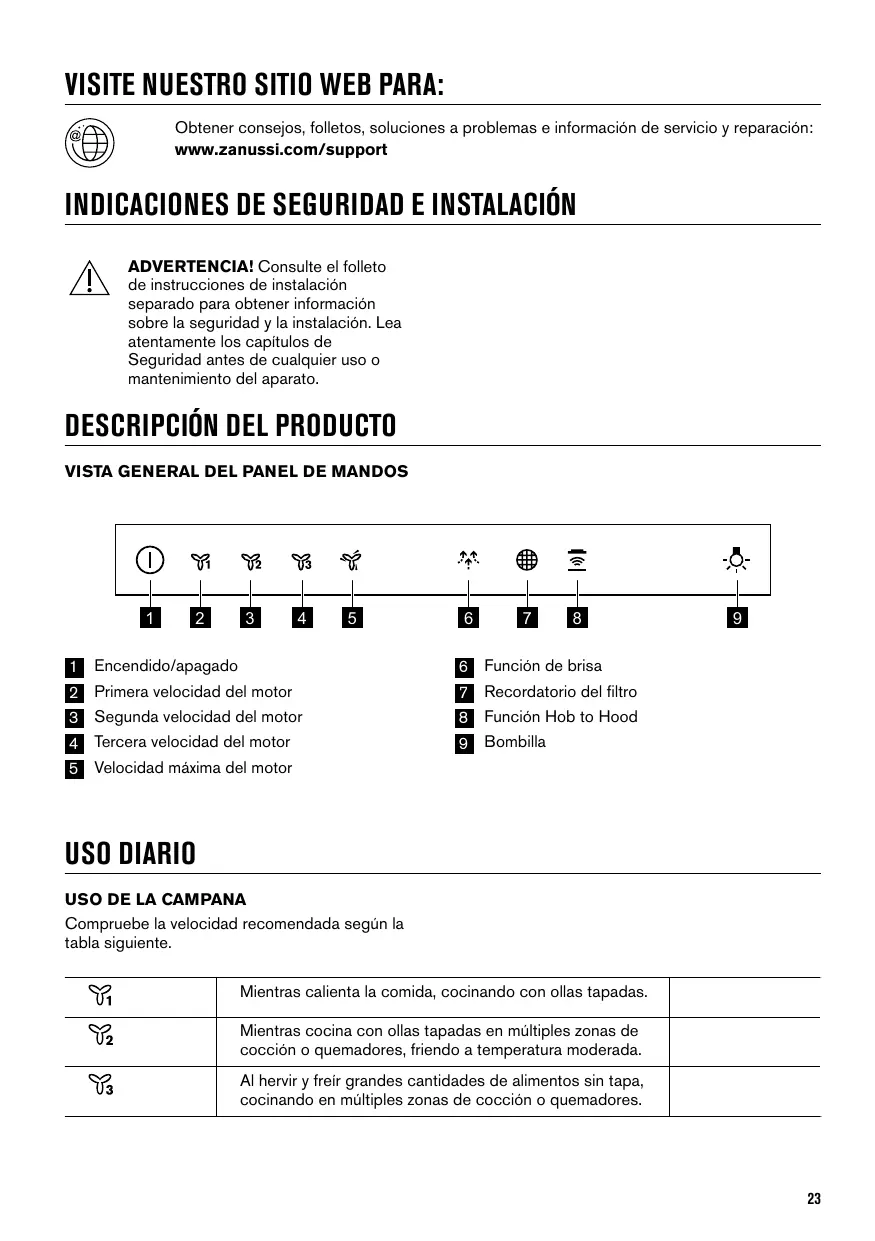

DESCRIPCIÓN DEL PRODUCTO

VISTA GENERAL DEL PANEL DE MANDOS

1 Encendido/apagado 2 Primera velocidad del motor 3 Segunda velocidad del motor 4 Tercera velocidad del motor 5 Velocidad máxima del motor

6 Función de brisa 7 Recordatorio del filtro 8 Función Hob to Hood 9 Bombilla

USO DIARIO

USO DE LA CAMPANA

Compruebe la velocidad recomendada según la tabla

Y1	Mientras calientla la comida, cocinando con ullas tapadas.
Y2	Mientras cocina con ullas tapadas en multiplez zonas de coccción o quemadores,friendo a temperatura moderada.
Y3	Al hervir y freir grandes cantidades de alimentos sin tapa, cocinando en multiplez zonas de coccción o quemadores.
	Al hervir y freir grandes cantidades de alimentos sin tapa, con mucha humedad.
	Refresca el aire en la casa cuando se cocinar con un ni-vel de ruido muy bajo. Se pueda activar y desactivar tocan-do el symbolo. La funciona se desactiva automatisticallydespués de 60 minutes. Utilicelo sólo afterwards de cocinar.

Se recomienda dejar la campana en funcionamiento durante aproximadamente 15 minutos después de cocinar.

El panel de mandos es un campo de sensores. Toque los símbolos durante 1 segundo para activar las funciones.

Para utilizar la campana:

1. Encienda el aparato pulsando el símbolo ①. Ahora puede activar las funciones.
2. Para activar la función, toque el símbolo.
3. Si es necesario, toque el símbolo de la bombilla para iluminar la superficie de cocción.

Para apagar el aparato, pulse de nuevo el símbolo ①.

FUNCIÓN HOB TO HOOD

Es una función automática que conecta la placa de cocción con una campana. La placa de cocción y la campana tienen un comunicador de señales infrarrojas. La velocidad del ventilador se define automáticamente según el ajuste de modo y temperatura del utensilio de cocina más caliente en la placa de cocción. Internacionalmente el ventilador desde la placa de cocción. La función se puede activar desde el panel de la placa de cocción.

Para más información sobre cómo utilizar esta función, consulte el manual del usuario de la placa de cocción.

ACTIVACIÓN DE LA VELOCIDAD MÁXIMA DEL MOTOR

Cuando se pulsa el botón, la velocidad máxima del motor comienza a funcionar durante 8 minutos.

Después de ese tiempo, el aparato vuelve a sus ajustes de velocidad anteriores.

Cuando la función está activada, la pulsación adicional del botón no tiene ningún efecto.

ACTIVACIÓN Y DESACTIVACIÓN DE LA NOTIFICACIÓN DE FILTRO

La alarma del filtro se activa para recordar limpiar el filtro de carbón y limpiar el filtro de grasa. El indicador del filtro se enciende (blanco) durante 30 segundos si se debe limpiar el filtro de grasa. El indicador del filtro parpadea (blanco) durante 30 segundos si es necesario reemplazar o limpiar el filtro de carbón.

Consulte la alarma del filtro en el capítulo de mantenimiento y limpieza.

1. Encienda el panel de control.
2. Asegúrese de que los iconos estén apagados.
3. Para activar o desactivar la notificación de filtro de carbón, toque durante 3 segundos.

Si la notificación de filtro de carbón está activada, el icono del filtro parpadea (blanco) cinco veces.

Si la notificación de filtro de carbón está desactivada, el icono del filtro parpadea (blanco) tres veces.

LIMPIEZA DEL FILTRO DE GRASA

Cada filtro debe limpiarse al menos una vez al mes. Los filtros se montan con el uso de clips y pasadores en el lado opuesto.

Para limpiar el filtro:

1. Presione la manija del clip de montaje en el panel de debajo de la campana (1).

1. Incline ligeramente la parte delantera del filtro hacia abajo (2) y tire de él.

Repita los dos primeros pasos para todos los filtros.

1. Limpie los filtros con una esponja con detergentes no abrasivos o en un lavavajillas.

El lavavajillas debe ajustarse a una temperatura baja y a un ciclo corto. El filtro de grasa puede decolorarse, no influye en el rendimiento del aparato.

1. Para volver a montar los filtros, siga los dos primeros pasos en orden inverso.

Repita los primeros pasos para todos los filtros si es necesario.

CAMBIO DEL FILTRO DE CARBÓN

¡ADVERTENCIA! ¡El filtro de carbón NO es lavable!

El tiempo de saturación del filtro de carbón varía en función del tipo de cocción y de la regularidad de la limpieza del filtro de grasa.

Para reemplazar el filtro:

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el

1. Retire los filtros de grasa del aparato.

Véase "Limpieza del filtro de grasa" en este capítulo.

1. Presione la pestaña (1) e incline ligeramente la parte delantera del filtro.

1. Para instalar el bajo, realice los pasos en orden inverso.

En cualquier caso, es necesario sustituir los filtros al menos cada cuatro veces.

ALARMA DEL FILTRO

Consulte el capítulo sobre la activación y desactivación de la alarma del filtro en el uso diario.

Consulte la limpieza del filtro de grasa en este capítulo.

Consulte la limpieza del filtro de carbón o la sustitución del filtro de carbón (depende del tipo de filtro).

Para reiniciar la alarma:

CAMBIO DE LA BOMBILLA

Este aparato se suministra con una lámpara LED y un accesorio de control separado (controlador LED). La sustitución de estas piezas debe hacerla un técnico. En caso de avería, consulte el apartado "Asistencia" en el capítulo de "Instrucciones de seguridad".

medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados

con el símbolo ✘ junto con los residuos domésticos. Lleve el producto a su centro de

reciclaje local o póngase en contacto con su oficina municipal.
