Tipo di prodotto	Cappa aspirante
Marca	BEKO
Modello	CWB 9910 X
Categoria	Cappa da cucina
Distanza minima di sicurezza (piano cottura)	45 cm (per fuochi elettrici, gas o induzione)
Diametro di raccordo evacuazione	150 mm raccomandato
Alimentazione elettrica	Monofase, 220-240 V (verificare targhetta)
Classe elettrica	Classe II (senza messa a terra)
Potenza	Consultare la targhetta di identificazione
Comandi	Tattili con display digitale
Velocità motore	3 velocità + funzione intensiva (10 min)
Illuminazione	Lampade alogene (sostituibili)
Filtri antigrasso	Lavabili (ogni 2 mesi) o in lavastoviglie
Filtro a carbone attivo	Non lavabile, da cambiare ogni 3 mesi max
Funzione "Clean Air"	Avvio automatico 10 min/h alla 1ª velocità
Timer spegnimento automatico	15 minuti
Indicatore di saturazione filtri	Lampeggio dei tasti (filtro antigrasso o carbone)
Versione di installazione	Evacuazione esterna o riciclo (kit opzionale)
Accessori opzionali	Camini decorativi, kit insonorizzazione, kit riciclo
Manutenzione	Pulire le superfici con alcool denaturato o detergente neutro
Riparabilità	Ricambi disponibili (lampade, filtri, motore)
Norme ambientali	Conforme RAEE (riciclaggio in discarica)

Domande frequenti - CWB 9910 X BEKO

Come pulire i filtri antigrasso?

Rimuovere i filtri e lavarli con acqua e un detergente liquido neutro. Risciacquare abbondantemente con acqua tiepida e lasciare asciugare. Possono anche essere lavati in lavastoviglie. Pulirli ogni 2 mesi almeno.

Quando cambiare il filtro a carbone attivo?

Il filtro a carbone attivo non è lavabile né rigenerabile. Deve essere cambiato ogni 3 mesi al massimo, o più spesso in caso di uso intensivo. La saturazione dipende dall'uso e dalla pulizia del filtro antigrasso.

Come sostituire le lampade alogene?

Spegnere la cappa e scollegarla. Rimuovere il vetro facendo leva nelle apposite fessure. Sostituire le lampade con lampade dello stesso tipo. Non toccare le lampade a mani nude.

Cosa fare se l'indicatore di saturazione dei filtri lampeggia?

Se l'indicatore lampeggia a intervalli di 2 secondi, i filtri antigrasso devono essere lavati. Se lampeggia rapidamente (0,5 secondi), i filtri a carbone devono essere cambiati. Dopo la pulizia o il cambio, premere il tasto A per 5 secondi per reimpostare la memoria.

Come attivare la funzione Clean Air?

Cappa spenta, premere il tasto E (o F a seconda del modello) per 2 secondi. La cappa si accenderà automaticamente 10 minuti all'ora alla prima velocità. Per disattivare, premere un tasto diverso dall'illuminazione.

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima deve essere di almeno 45 cm per i piani cottura elettrici, a gas o a induzione. Rispettare questa distanza per garantire la sicurezza.

Posso usare la cappa in modalità riciclo?

Sì, la vostra cappa può essere configurata in modalità riciclo. Avrete bisogno di un kit riciclo contenente filtri a carbone attivo aggiuntivi. Seguire le istruzioni di montaggio fornite con il kit.

Cosa fare se la cappa non si accende?

Controllare prima l'alimentazione elettrica: presa, fusibile, interruttore. Assicurarsi che la spina sia inserita correttamente. Se il problema persiste, contattare un elettricista qualificato o il servizio post-vendita.

Come pulire l'esterno della cappa?

Utilizzare un panno imbevuto di alcool denaturato o detergente liquido neutro non abrasivo. Evitare prodotti abrasivi che potrebbero graffiare la superficie. Pulire regolarmente per evitare depositi di grasso.

Cosa significa il lampeggio del display?

Il display può lampeggiare per indicare la saturazione dei filtri (vedi domanda corrispondente) o per segnalare la funzione intensiva (velocità 3 mantenuta). Consultare il manuale d'uso per il dettaglio dei codici.

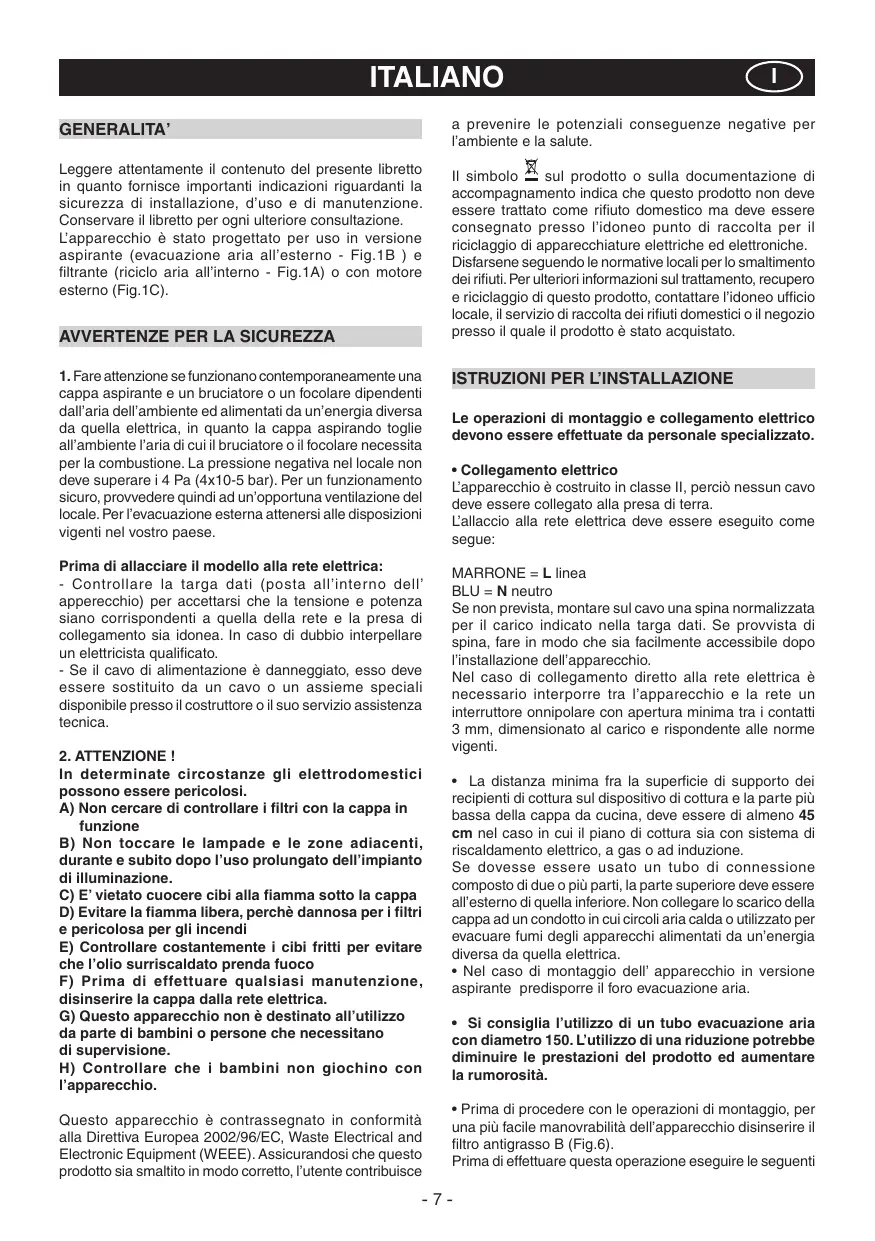

MANUALE UTENTE CWB 9910 X BEKO

Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione. Conservare il libretto per ulteriori consultazioni.

L'apparecchio è stato progettato per uso in versione aspirante (evacuazione aria all'esterno - Fig.1B) e filtrante (riciclo aria all'interno - Fig.1A) o con motore esterno (Fig.1C).

AVVERTENZE PER LA SICUREZZA

1. Fare attenzione se funzionano contemporaneamente una cappa aspirante e un bruciatore o un focolare dipendenti dall'aria dell'ambiente ed alimentati da un'energia diversa da quella elettrica, in quanto la cappa aspirando toglie all'ambiente l'aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quindi ad un'opportuna ventilazione del locale. Per l'evacuazione esterna attenersi alle disposizioni vigenti nel vostro paese.

Prima di allacciare il modello alla rete elettrica:

• Controllare la targa dati (posta all'interno dell'apparecchio) per accertarsi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sia idonea. In caso di dubbio interpellare un elettricista qualificato.
• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo o un assieme speciali disponibile presso il costruttore o il suo servizio assistenza tecnica.

2. ATTENZIONE!

In determinate circostanze gli elettrodomestici possono essere pericolosi.

A) Non cercare di controllare i filtri con la cappa in funzione. B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l'uso prolungato dell'impianto di illuminazione. C) E' vietato cuocere cibi alla fiamma sotto la cappa. D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi. E) Controllare costantemente i cibi fritti per evitare che l'olio surriscaldato prenda fuoco. F) Prima di effettuare qualsiasi manutenzione, disinserire la cappa alla rete elettrica. G) Questo apparecchio non è destinato all'utilizzo da parte di bambini o persone che necessitano di supervisione. H) Controllare che i bambini non giochino con l'apparecchio.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce

a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L'INSTALLAZIONE

Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.

- Collegamento elettrico

L'apparecchio è costruito in classe II, perché nessun cavo deve essere collegato alla presa di terra.

L'allaccio alla rete elettrica deve essere eseguito come segue:

MARRONE = L linea

BLU = N neutro

Se non prevista, montare sul cavo una spina normalizzata per il carico indicato nella targa dati. Se provvista di spina, fare in modo che sia maggiormente accessibile dopo l'installazione dell'apparecchio.

Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.

• La distanza minima fra la superficie di supporto dei recipienti di cottura sul dispositivo di cottura e la parte più bassa della cappa da cucina, deve essere di almeno 45 cm nel caso in cui il piano di cottura sia con sistema di riscaldamento elettrico, a gas o ad induzione. Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un'energia diversa da quella elettrica.
• Nel caso di montaggio dell'apparecchio in versione aspirante predisporre il foro evacuazione aria.
• Si consiglia l'utilizzo di un tubo evacuazione aria con diametro 150. L'utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed aumentare la rumorosità.
• Prima di procedere con le operazioni di montaggio, per una più facile manovrabilità dell'apparecchio disinserire il rosso antigrasso B (Fig.6).

Prima di effettuare questa operazione eseguire le seguenti

fasi in base al modello che si possiede:

MODELLO 1

Togliere i 3 pannelli A come indicato in fig.4.

Tirare la maniglia B come indicato in fig. 6.

MODELLO 2

Aprire il pannello C come indicato in fig.5.

Tirare la maniglia B come indicato in fig.6.

Se l'apparecchio è fornito con il cupolino, rimuoverlo togliendo le 4 viti B come indicato in figura 9 A.

- FISSAGGIO A PARETE

Tracciare il lato inferiore della cappa sul muro fig.2A (tenendo conto della distanza minima dal piano di cottura fig.2B).

• Posizionare la dima di fissaggio sulla parete, facendo attenzione che la linea coincida con quella tracciata nel paragrafo precedente.
• Segnare ed eseguire i fori di fissaggio (fig.3).
• Fissare le 2 viti superiori K senza avvitarle completamente e i tasselli ad espansione (fig.3).
• Posizionare l'apparecchio al muro, allinearlo in posizione orizzontale e avvitare le viti K (fig.7).
• A regolazione avvenuta, fissare la cappa definitivamente tramite le 2 viti C (fig.8).
• Per vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc).
• Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto, accertarsi che siano idonei per il tipo di parete in cui deve essere fissata la cappa.

- INSTALLAZIONE PER MODELLI SENZA CAMINI ESTETICI

VERSIONE ASPIRANTE

• Togliere le 4 viti B come indicato in (fig.9 A).
• Rimuovere sia la griglia E posta sopra il foro d'uscita aria, sia il cupolino M come indicato in (fig.9 B).
• Collegare la cappa al tubo flessibile (non fornito) che a sua volta sarà collegato al foro di evacuazione aria predisposto in precedenza (fig.9 C).
• Fissare nuovamente il cupolino con le 4 viti in precedenza tolte in (fig.9 A).

OPTIONAL

Questo modello di cappa può avere come optional dei camini estetici da richiedere al Vs. rivenditore.

Prima di installare i camini estetici bisogna togliere le 4 viti B e rimuovere il cupolino M come indicato in (fig.10 A-B).

È inoltre disponibile un kit fonoassorbente (da ordinare come OPTIONAL) per aumentare il livello di silenziosità della cappa. Tale strato fonoassorbente va applicato al retro del pannello estetico. Per il montaggio fare riferimento alle istruzioni fornite con il kit.

- INSTALLAZIONE PER MODELLI CON CAMINI ESTETICI

Predisporre l'alimentazione elettrica entro l'ingombro del raccordo decorativo.

Regolare la larghezza della staffa di supporto del raccordo superiore (Fig.11 C). Successivamente fissarla al soffitto in modo che sia in asse con la vostra cappa tramite le viti

A (Fig.11 C) e rispettando la distanza dal soffitto indicata in (Fig.11 B). Collegare, mediante un tubo flessibile L, la flangia C al foro di evacuazione aria (Fig.11 D).

Infilare il camino superiore all'interno del camino inferiore.

Fissare il camino inferiore alla cappa utilizzando le viti B in dotazione (Fig.11 E).

Sfilare il camino superiore fino alla staffa e fissarlo tramite le viti F (Fig.11 C).

- VERSIONE FILTRANTE Attenzione!

I filtri devono essere ordinati presso il vostro rivenditore come accessorio.

Per trasformare la cappa da versione ASPIRANTE a versione FILTRANTE, in base al modello che si possiede, abbiamo disponibili 2 tipi diversi di kit: uno con i filtri a cassetta (fig.10) e l'altro con i filtri circolari (fig.15).

1- Se nell'imballo trovate una staffa come quella indicata in fig. 14, occorre fissarla alla cappa tramite le 6 viti in dotazione. Per sostituire i filtri al carbone attivo, bisogna tirare verso l'esterno la leva B come indicato in (fig. 10). 2- Se nell'imballo il prodotto non è fornito di staffa, significa che il filtro al carbone attivo è circolare (fig.15). I filtri devono essere applicati al gruppo aspirante all'interno della cappa, centrandoli e ruotandoli di 90 gradi fino allo scatto d'arresto (Fig.15).

USO E MANUTENZIONE

• Si raccomanda di mettere in funzione l'apparecchio prima di procedere alla cottura di qualsiasi alimento. Si raccomanda di lasciar funzionare l'apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un'evacuazione completa dell'aria viziata. Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtro antigrasso e al filtro al carbone attivo.
• Il filtro antigrasso ha il compito di trattenere le particelle grasse in sospensione nell'aria, pertanto è soggetto ad intasarsi in tempi variabili relativamente all'uso dell'apparecchio. Il filtro acrilico, che si trovava appoggiato alla griglia, va sostituito quando le scritte, visibili attraverso la griglia, cambiano colore e l'inchiostro si espande; il nuovo filtro deve essere applicato in modo tale che le scritte siano visibili attraverso la griglia dall'esterno della cappa. Nel caso in cui i filtri acrilici non abbiano le scritte, oppure siano presenti filtri metallici o a pannello in alluminio, per prevenire il pericolo di eventuali incendi, al massimo ogni 2 mesi è necessario lavare i filtri eseguendo le seguenti operazioni:
• togliere il grasso alla griglia e lavarlo con una soluzione di acqua e detergente liquido neutro lasciando ammorbidire lo sporco.
• Sciacquare abbondantemente con acqua tiepida e lasciare asciugare. I filtri metallici e/o pannello in alluminio possono essere lavati anche in lavastoviglie. Dopo alcuni lavaggi, se i filtri sono in alluminio o pannello in alluminio, si può verificare delle alterazioni del colore. Questo fatto non dà

diritto a reclamo per l'eventuale loro sostituzione.

In caso di inadempienza delle istruzioni di sostituzione e di lavaggio si può verificare il rischio di incendio dei filtri antigrasso.

• I filtri al carbone attivo servono per depurare l'aria che viene rimessa nell'ambiente. I filtri non sono lavabili o rigenerabili e devono essere sostituiti al massimo ogni quattro mesi. La saturazione del carbone attivo dipende dall'uso più o meno prolungato dell'apparecchio, dal tipo di cucina e dalla regolarità con cui viene effettuata la pulizia del filtro antigrasso.
• Pulire frequentemente tutti i depositi sul ventilatore e sulle altre superfici, usando un panno inumidito con alcol denaturato o detergenti liquidi neutri non abrasivi.
• L'impianto di illuminazione è progettato per l'uso durante la cottura e non per l'uso prolungato di illuminazione generale dell'ambiente. L'uso prolungato dell'illuminazione diminuisce notevolmente la durata media delle lampade.

Attenzione!

Se il vostro modello è provvisto di pannelli laterali (A), per una pulizia più accurata, è possibile rimuoverli tirandoli verso la direzione indicata in fig. 12.

• Sostituzione delle lampade alogene (Fig. 13).

Per sostituire le lampade alogene B, togliere il vetrino C facendo leva sulle apposite fessure.

Sostituire con lampade dello stesso tipo.

Attenzione: non toccare la lampadina a mani nude.

COMANDI (Fig. 17):

Tasto A = accende/spegne le luci.

Tasto B = accende/spegne la cappa. L'apparecchio si accende alla 1ª velocità. Se la cappa è accesa, premere il tasto per 2 sec. per spegnere. Se la cappa si trova alla 1ª velocità, non è necessario tenere premuto il tasto per spegnere. Diminuisce la velocità del motore.

Display C = indica la velocità del motore selezionata e l'attivazione del timer.

Tasto D = accende la cappa. Aumenta la velocità del motore. Premendo il tasto alla 3ª velocità si inserisce la funzione intensiva per 10', poi l'apparecchio ritorna a funzionare alla velocità di esercizio al momento dell'attivazione. Durante questa funzione il display lampeggia.

Tasto E = Il Timer temporizza le funzioni, al momento dell'attivazione, per 15 minuti, dopo di che queste vengono spente. Il Timer si disattiva ripremendo il tasto E. Quando la funzione Timer è attiva, sul display deve lampeggiare il punto decimale. Se è in funzione la velocità intensiva, il Timer non si può attivare.

Premendo il tasto E per 2 secondi, quando l'apparecchio è spento, si attiva la funzione "clean air". Questa accende il motore per 10 minuti ogni ora alla prima velocità. Durante il funzionamento, il display deve visualizzare un movimento rotatorio dei segmenti periferici. Trascorso quel tempo, il motore si spegne e il display deve visualizzare la lettera "C" fissa, fino a quando, dopo altri 50 minuti, il motore riparte per altri 10 minuti e così via. Per ritornare al funzionamento normale, premere qualsiasi tasto tranne quello delle luci. Per disattivare la funzione, premere il tasto E.

d'esercizio con la lettera F (es. 1 e F), i filtri antigrasso devono essere lavati.

• Quando il display C lampeggia alternando la velocità d'esercizio con la lettera A (es. 1 e A), i filtri carbone devono essere sostituiti.

Una volta elettronica il filtrato pulito, bisogna resettare la memoria elettronica premendo il tasto A per circa 5 sec. fino a che termina di lampeggiare la segnalazione F o A del display C.

COMANDI:

• LUMINOSI (Fig.16) la simbologia è di seguito riportata:

A= tasto ILLUMINAZIONE

B= tasto OFF

C= tasto PRIMA VELOCITÀ

D= tasto SECONDA VELOCITÀ

E= tasto TERZA VELOCITÀ

F= tasto TIMER ARRESTO AUTOMATICO 15 minuti (*)

• Se il vostro apparecchio è provvisto della funzione velocità INTENSIVA, tenere premuto per 2 secondi circa il tasto E e questa verrà attivata per 10 minuti, poi ritornerà alla velocità precedentemente impostata.

Quando la funzione è attiva, il LED lampeggia. Per interromperla prima dei 10 minuti, premere di nuovo il tasto E.

• Premendo il tasto F per 2 secondi (a cappa spenta) si attiva la funzione "clean air". Questa funzione fa accendere il motore per 10 minuti ogni ora alla prima velocità. Appena attivata la funzione, il motore parte alla prima velocità per la durata di 10 minuti durante i quali devono lampeggiare contemporaneamente il tasto F e il tasto C. Trascorso quel tempo il motore si spegne ed il led del tasto F rimane acceso di luce fissa sino a quando dopo 50 minuti riparte il motore alla prima velocità e i led F e C ricominciano a lampeggiare per 10 minuti e così via. Premendo qualsiasi tasto ad esclusione delle luci la cappa torna al suo funzionamento normale immediatamente (es. se premo il tasto D si disattiva la funzione "clean air" e il motore va subito alla seconda velocità; premendo il tasto B la funzione si disattiva)

(*) La funzione "TIMER ARRESTO AUTOMATICO" ritarda l'arresto della cappa, che continuerà a funzionare alla velocità d'esercizio in corso al momento dell'accensione di questa funzione, di 15 minuti.

- Saturazione filtri Antigrasso/Carbone attivo:

• Quando il tasto A lampeggia con una frequenza di 2 sec. i filtri antigrasso devono essere lavati.
• Quando il tasto A lampeggia con una frequenza di 0,5 sec. i filtri carbone devono essere sostituiti.

Una volta ricollocato il filtro pulito bisogna resettare la memoria elettronica premendo il tasto A per circa 5 sec. fino a che termina di lampeggiare.

SI DECLINA OGNI RESPONSABILITÀ PER EVENTUALI DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE

• Saturazione filtri Antigrasso/Carbone attivo:
