Tipo de producto	Campana extractora
Marca	BEKO
Modelo	CWB 9910 X
Categoría	Campana de cocina
Distancia mínima de seguridad (encimera)	45 cm (para fuegos eléctricos, gas o inducción)
Diámetro de conexión evacuación	150 mm recomendado
Alimentación eléctrica	Monofásico, 220-240 V (verificar placa)
Clase eléctrica	Clase II (sin toma de tierra)
Potencia	Consultar la placa de identificación
Controles	Táctiles con pantalla digital
Velocidades motor	3 velocidades + función intensiva (10 min)
Iluminación	Lámparas halógenas (reemplazables)
Filtros antigrasa	Lavables (cada 2 meses) o en lavavajillas
Filtro de carbón activo	No lavable, cambiar cada 3 meses como máximo
Función «Clean Air»	Funcionamiento automático 10 min/h a la primera velocidad
Temporizador apagado automático	15 minutos
Indicador de saturación de filtros	Parpadeo de las teclas (filtro antigrasa o carbón)
Versión de instalación	Evacuación exterior o recirculación (kit opcional)
Accesorios opcionales	Chimeneas decorativas, kit insonorizante, kit recirculación
Mantenimiento	Limpiar las superficies con alcohol desnaturalizado o detergente neutro
Reparabilidad	Piezas de repuesto disponibles (lámparas, filtros, motor)
Normas ambientales	Conforme RAEE (reciclaje en punto limpio)

Preguntas frecuentes - CWB 9910 X BEKO

¿Cómo limpiar los filtros antigrasa?

Retire los filtros y lávelos con agua y un detergente líquido neutro. Enjuague abundantemente con agua tibia y deje secar. También se pueden lavar en el lavavajillas. Límpielos cada 2 meses como mínimo.

¿Cuándo cambiar el filtro de carbón activo?

El filtro de carbón activo no es lavable ni regenerable. Debe cambiarse cada 3 meses como máximo, o más seguido en caso de uso intensivo. La saturación depende del uso y la limpieza del filtro antigrasa.

¿Cómo reemplazar las lámparas halógenas?

Apague la campana y desconéctela. Retire el vidrio haciendo palanca en las ranuras previstas. Reemplace las lámparas por lámparas del mismo tipo. No toque las lámparas con las manos desnudas.

¿Qué hacer si el indicador de saturación de filtros parpadea?

Si el indicador parpadea a intervalos de 2 segundos, los filtros antigrasa deben lavarse. Si parpadea rápidamente (0,5 segundos), los filtros de carbón deben cambiarse. Después de la limpieza o cambio, presione la tecla A durante 5 segundos para reiniciar la memoria.

¿Cómo activar la función Clean Air?

Campana apagada, presione la tecla E (o F según modelo) durante 2 segundos. La campana se encenderá automáticamente 10 minutos por hora a la primera velocidad. Para desactivar, presione cualquier tecla que no sea la de iluminación.

¿Cuál es la distancia mínima entre la campana y la encimera?

La distancia mínima debe ser de al menos 45 cm para encimeras eléctricas, de gas o inducción. Respete esta distancia para garantizar la seguridad.

¿Puedo usar la campana en modo recirculación?

Sí, su campana puede configurarse en modo recirculación. Necesitará un kit de recirculación que contiene filtros de carbón activo adicionales. Siga las instrucciones de montaje proporcionadas con el kit.

¿Qué hacer si la campana no se enciende?

Verifique primero la alimentación eléctrica: enchufe, fusible, disyuntor. Asegúrese de que el enchufe esté correctamente conectado. Si el problema persiste, contacte a un electricista calificado o al servicio postventa.

¿Cómo limpiar el exterior de la campana?

Use un paño empapado en alcohol desnaturalizado o detergente líquido neutro no abrasivo. Evite productos abrasivos que puedan rayar la superficie. Limpie regularmente para evitar depósitos de grasa.

¿Qué significa el parpadeo de la pantalla?

La pantalla puede parpadear para indicar la saturación de los filtros (ver pregunta correspondiente) o para señalar la función intensiva (velocidad 3 mantenida). Consulte el manual de instrucciones para el detalle de los códigos.

MANUAL DE USUARIO CWB 9910 X BEKO

CAMPANA EXTRACTORA - Manual de uso

A

B

máx. 90 cm

Fig.1

MODELO 1

MODELO 2

Fig.11B

Fig.11C

Fig.11D

Fig.11E

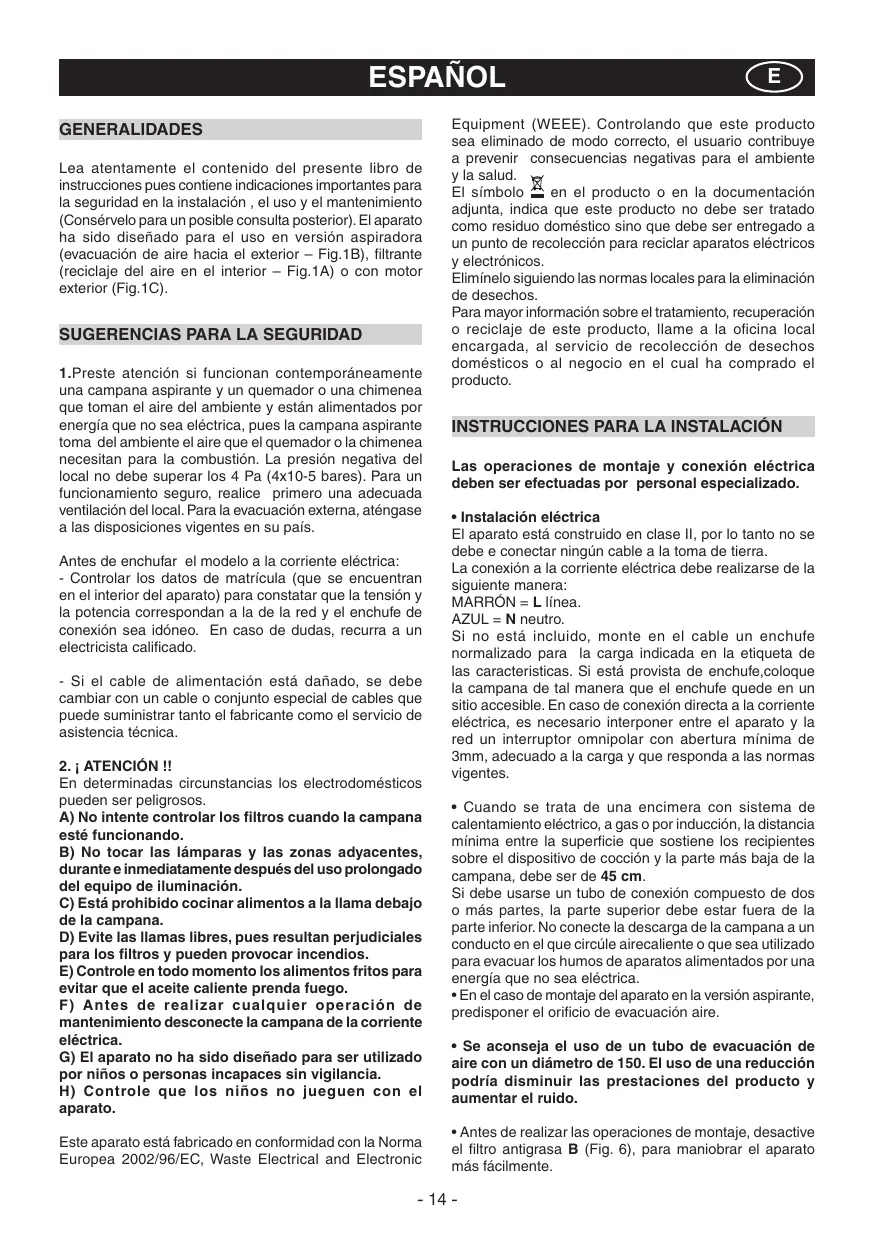

GENERALIDADES

Lea atentamente el contenido del presente libro de instrucciones, ya que contiene indicaciones importantes para la seguridad en la instalación, el uso y el mantenimiento. Consérvelo para una posible consulta posterior. El aparato ha sido diseñado para el uso en versión aspiradora (evacuación de aire hacia el exterior - Fig.1B), filtrante (reciclaje del aire en el interior - Fig.1A) o con motor exterior (Fig.1C).

SUGERENCIAS PARA LA SEGURIDAD

1. Preste atención si funcionan contemporáneamente una campana extractora y un quemador o una chimenea que toman el aire del ambiente y están alimentados por energía que no sea eléctrica, ya que la campana extractora toma del ambiente el aire que el quemador o la chimenea necesitan para la combustión. La presión negativa del local no debe superar los 4 Pa (4x10-5 bares). Para un funcionamiento seguro, realice primeramente una adecuada ventilación del local. Para la evacuación externa, aténgase a las disposiciones vigentes en su país.

Antes de enchufar el modelo a la corriente eléctrica:

• Controlar los datos de matrícula (que se encontrarán en el interior del aparato) para constatar que la tensión y la potencia correspondan a la de la red y el enchufe de conexión sea idóneo. En caso de dudas, recurrir a un electricista calificado.
• Si el cable de alimentación está dañado, se debe cambiar con un cable o conjunto especial de cables que pueda suministrar tanto el fabricante como el servicio de asistencia técnica.

2.1 ¡ATENCIÓN!

En determinadas circunstancias los electrodomésticos pueden ser peligrosos.

A) No intente controlar los filtros cuando la campana está funcionando. B) No tocar las lámparas y las zonas adyacentes, durante e inmediatamente después del uso prolongado del equipo de iluminación. C) Está prohibido cocinar alimentos a la llama debajo de la campana. D) Evite las llamas libres, pues resultan perjudiciales para los filtros y pueden provocar incendios. E) Controle en todo momento los alimentos fritos para evitar que el aceite caliente prenda fuego. F) Antes de realizar cualquier operación de mantenimiento desconecte la campana de la corriente eléctrica. G) El aparato no ha sido diseñado para ser utilizado por niños o personas incapaces sin vigilancia. H) Controle que los niños no jueguen con el aparato.

Este aparato está fabricado en conformidad con la Norma Europea 2002/96/EC, Waste Electrical and Electronic

Equipment (WEEE). Controlando que este producto sea eliminado de modo correcto, el usuario contribuye a prevenir consecuencias negativas para el ambiente y la salud.

El símbolo en el producto o en la documentación adjunta indica que este producto no debe ser tratado como residuo doméstico sino que debe ser entregado a un punto de recolección para reciclar aparatos eléctricos y electrónicos.

Elimínelo siguiendo las normas locales para la eliminación de desechos.

Para mayor información sobre el tratamiento, recuperación o reciclaje de este producto, llame a la oficina local encargada, al servicio de recolección de desechos domésticos o al lugar en el cual ha comprado el producto.

INSTRUCCIONES PARA LA INSTALACIÓN

Las operaciones de montaje y conexión eléctrica deben ser efectuadas por personal especializado.

- Instalación eléctrica

El aparato está construido en clase II, por lo tanto no se debe conectar ningún cable a la toma de tierra.

La conexión a la corriente eléctrica debe realizarse de la siguiente manera:

MARRÓN = L línea.

AZUL = N neutro.

Si no está incluido, monte en el cable un enchufe normalizado para la energía indicada en la etiqueta de las características. Si está provista de enchufe, coloque la campana de tal forma que el enchufe quede en un sitio accesible. En caso de conexión directa a la corriente eléctrica, es necesario interponer entre el aparato y la red un interruptor omnipolar con abertura mínima de 3mm, adecuado a la energía y que responda a las normas vigentes.

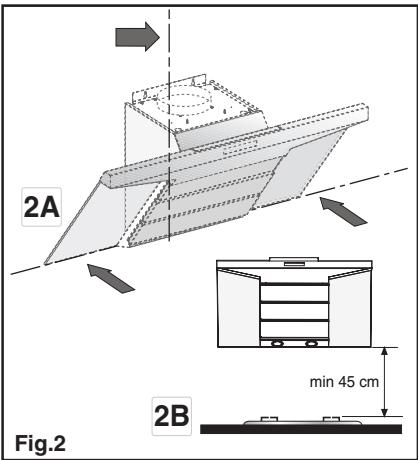

• Cuando se trate de una encimera con sistemas de calentamiento eléctrico, a gas o por inducción, la distancia mínima entre la superficie que sostiene los recipientes sobre el dispositivo de cocción y la parte más baja de la campana, deben ser de 45 cm. Si deben usarse un tubo de conexión compuesto de dos o más partes, la parte superior debe estar fuera de la parte inferior. No conecte la descarga de la campana a un conductor en el que circule aire caliente o que sea utilizado para evacuar los humos de aparatos alimentados por una energía que no sea eléctrica.
• En el caso de montaje del aparato en la versión aspirante, predisponga el orificio de evacuación de aire.
• Se aconseja el uso de un tubo de evacuación de aire con un diámetro de 150. El uso de una reducción podrá disminuir las prestaciones del producto y aumentar el ruido.
• Antes de realizar las operaciones de montaje, desactive el filtro antigrasa B (Fig. 6), para maniobrar el aparato más fácilmente.

Antes de realizar esta operación, cumpla con las siguientes fases, según el modelo que posea:

MODELO 1

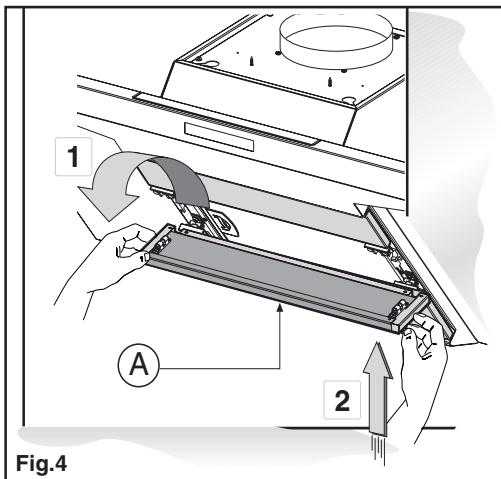

Extraiga los 3 paneles A como se indica en la fig. 4.

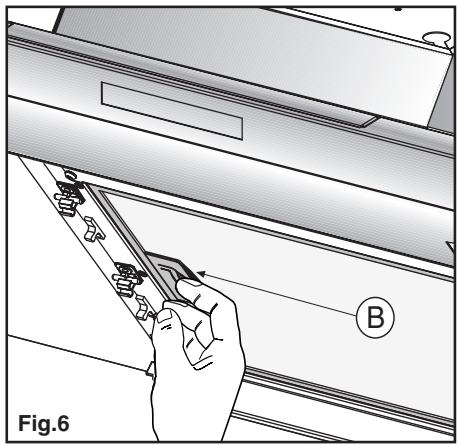

Tire de la manija B como se indica en la fig. 6.

MODELO 2

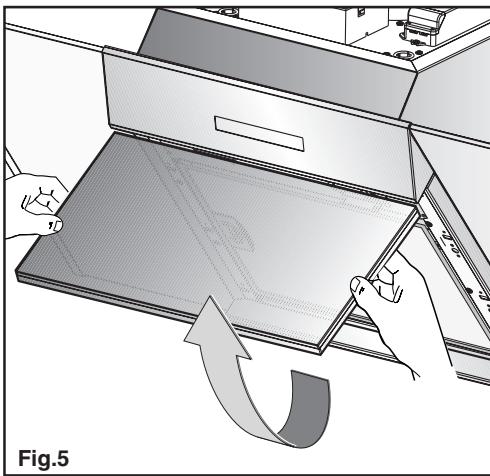

Abra el panel C como se indica en la fig. 5.

Tire de la manija B como se indica en la fig. 6.

Si el aparato posee una cúpula, extráigala quitando los 4 tornillos B como se indica en la figura 9 A.

- FIJACIÓN A LA PARED

Realice una marca de la parte inferior de la campana en la pared (fig. 2A), teniendo en cuenta la distancia mínima de la encimera (fig. 2B).

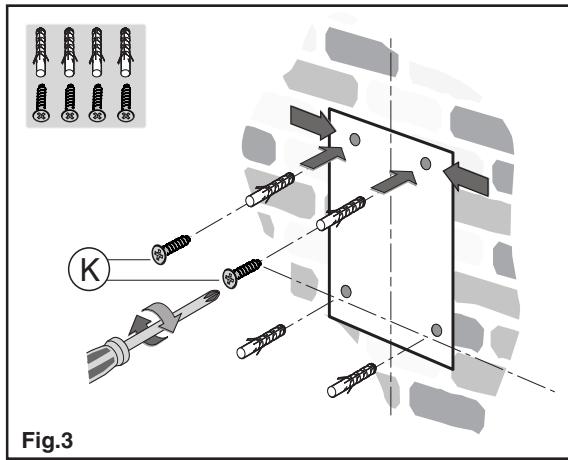

• Coloque la plantilla de fijación sobre la pared, cuidando que la línea coincida con la trazada en el párrafo anterior.
• Realice una marca debajo de los orificios de fijación (fig. 3).
• Fije los 2 tornillos superiores K y las espigas para pared (fig. 3). Los tornillos no deben ser enroscados completamente.

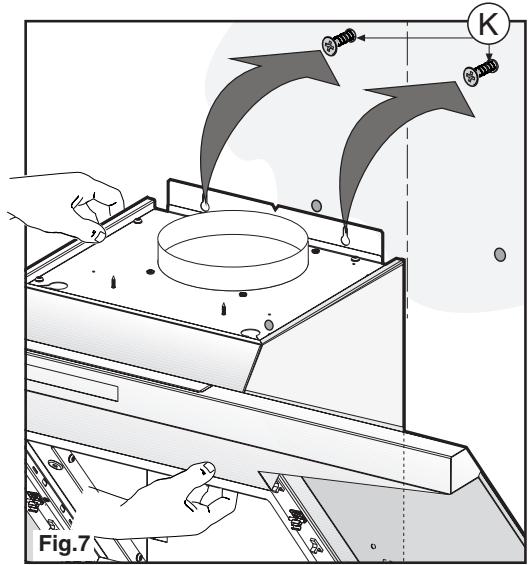

• Alinee el aparato a la pared en posición horizontal y enrosque los tornillos K (fig. 7).

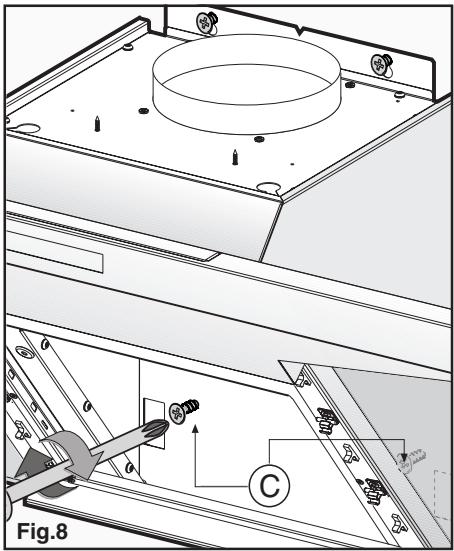

• Una vez regulada la posición, fije la campana definitivamente con los 2 tornillos C (fig. 8).
• En los distintos montajes, utilice tornillos y espigas adecuados para el tipo de pared (por ejemplo, cemento armado, cartón de yeso, etc.).
• Cuando los tornillos y las espigas se suministren con el producto, controle que sean adecuados para el tipo de pared a la que se debe fijar la campana.

- INSTALACIÓN PARA MODELOS SIN CHIMENEAS DECORATIVAS

VERSIÓN EXTRACTORA

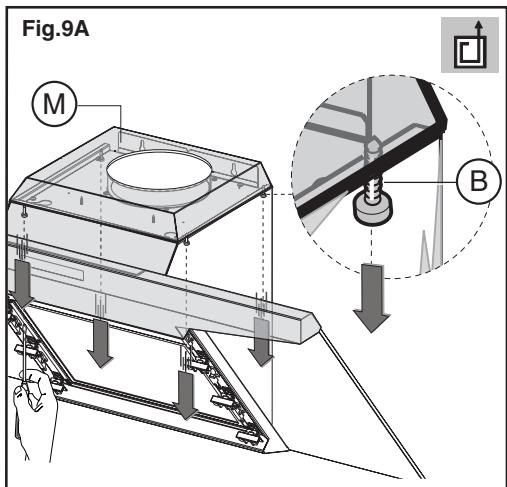

• Extraiga los 4 tornillos B como se indica en la (fig. 9 A).

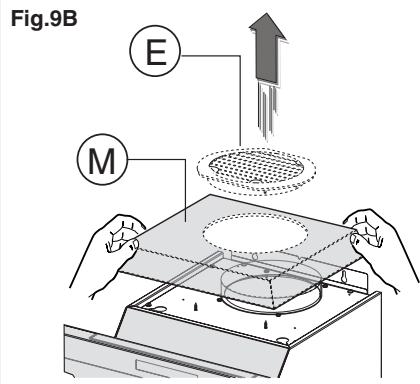

• Extraiga la rejilla E colocada sobre el orificio de salida de aire, y la cúpula M como se indica en la (fig. 9 B).

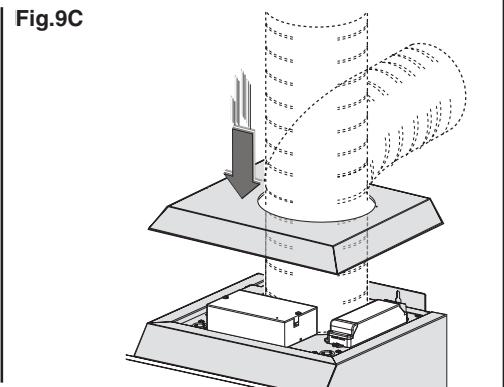

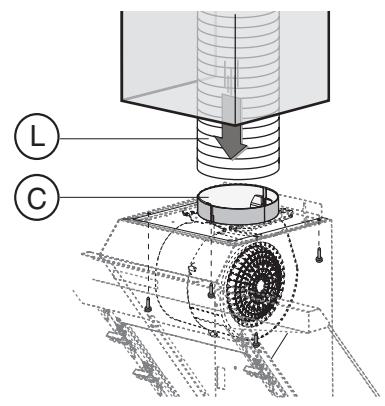

• Conecte la campana al tubo flexible (no suministrado con el aparato) que a su vez se conectará al orificio de evacuación de aire, preparado previamente (fig.9 C).
• Fije nuevamente la cúpula con los 4 tornillos quitados anteriormente en la (fig.9 A).

- OPCIONAL

Este modelo de campana puede poseer chimeneas decorativas opcionales que se solicitan al revendedor.

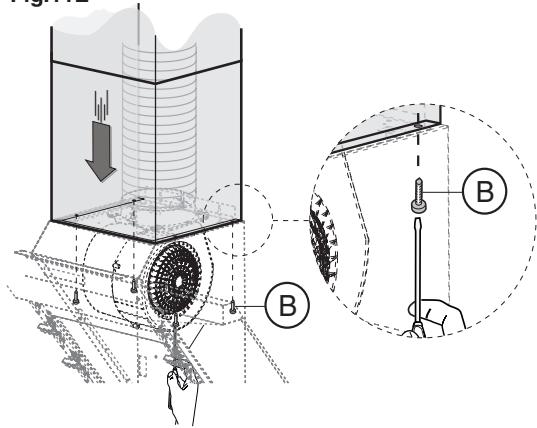

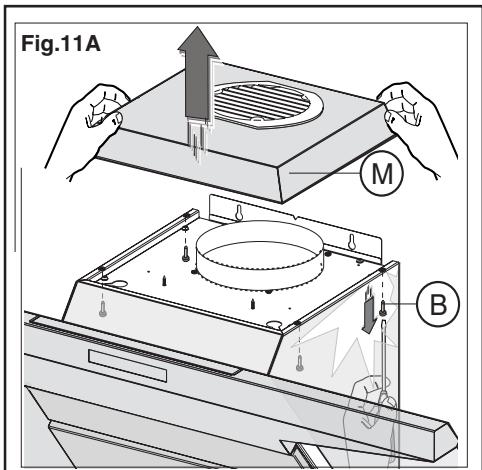

Antes de instalar las chimeneas decorativas, es necesario quitar los 4 tornillos B y extraer la cúpula M como se indica en (fig.10 A - B).

Además, se encontraría disponible un kit fonoabsorbente (que se ordena también como OPCIONAL) para aumentar la silenciosidad de la campana. Dicha capa fonoabsorbente se debe aplicar en la parte posterior del panel decorativo. Para su instalación, consulte las instrucciones suministradas con el kit.

- INSTALACIÓN PARA MODELOS CON CHIMENEAS DECORATIVAS

Coloque la alimentación eléctrica debajo de la unión

decorativa.

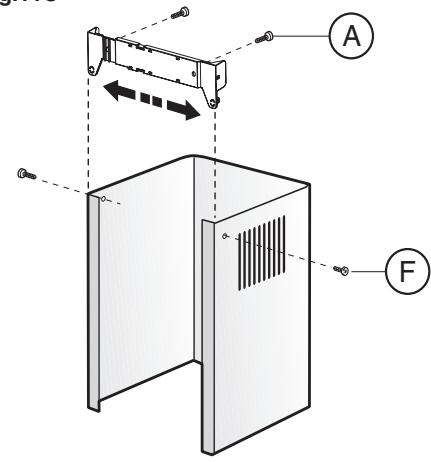

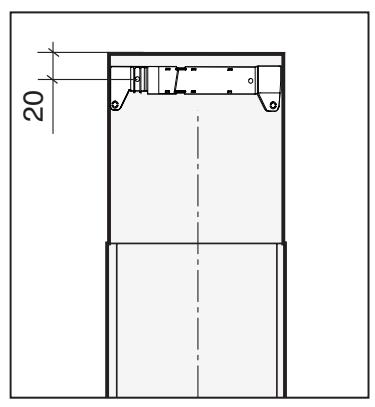

Regule el ancho de la abrazadera de sostén de la unión superior (Fig.11 C). Posteriormente fíjela al techo para que quede alineada con la campana, utilizando los tornillos A (Fig.11 C) y respetando la distancia del techo indicada en la (Fig.11 B). Conecte la brida C, al orificio de evacuación de aire, utilizando el tubo flexible L (Fig.11 D).

Introduzca la chimenea superior dentro de la chimenea inferior. Fije la chimenea inferior a la campana utilizando los tornillos B suministrados (Fig.11 E).

Extraiga la chimenea superior hasta el marco y fíjela con los tornillos F (Fig.11 C).

- VERSIÓN FILTRANTE

¡Atención!

Los filtros se deben pedir al revendedor como accesorio.

Para transformar la campana de la versión ASPIRANTE a la versión FILTRANTE, según el modelo que posea,

puede utilizar 2 tipos diferentes de kit, uno con los filtros rectangulares (fig. 19) y el otro con los filtros circulares (fig. 15).

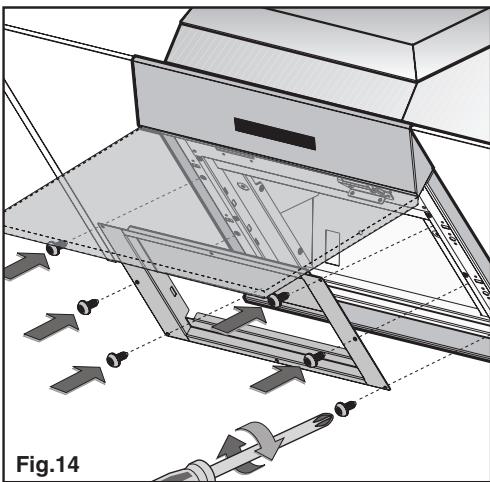

1- Si en el embalaje encuentra una abrazadera como la indicada en la fig. 14, fíjela a la campana con los 6 tornillos suministrados con la misma.

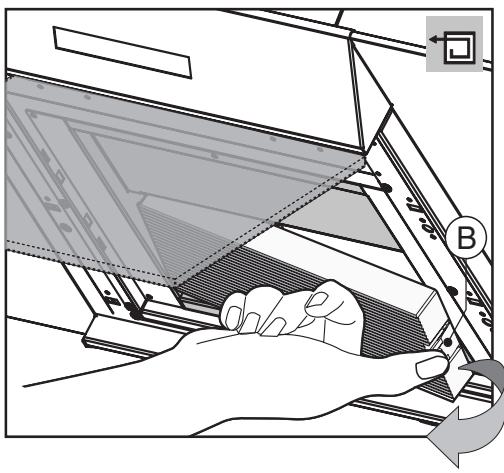

Para sustituir los filtros de carbón activo, es necesario tirar hacia abajo la palanca B como se indica en la (fig. 10).

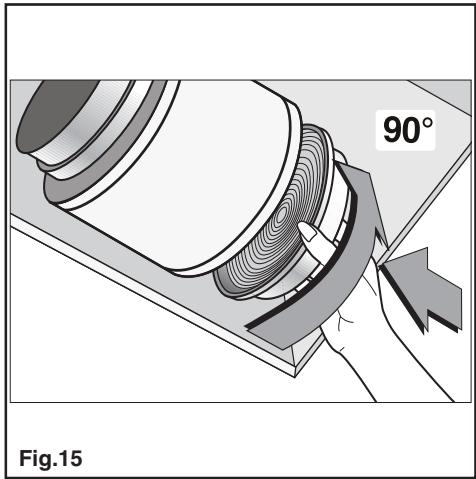

2- Si en el embalaje su producto no posee una abrazadera, significa que el filtro de carbón activo es circular (fig. 15).

Los filtros se deben aplicar al grupo aspirante colocado en el interior de la campana centrándolos y girándolos 90° hasta el tope (Fig. 15).

USO Y MANTENIMIENTO

• Se aconseja poner en funcionamiento el aparato antes de cocinar cualquier tipo de alimento. Se aconseja dejar funcionando el aparato durante 15 minutos después de haber terminado de cocinar los alimentos, para una evacuación completa del aire viciado. El buen funcionamiento de la campana depende de la asiduidad con la cual se realicen las operaciones de mantenimiento, sobre todo, del filtro antigrasa, o del filtro de carbón activo.
• Los filtros antigrasa sirven para retener las partículas de grasa en suspensión en el aire, por lo tanto se pueden obstruir en un espacio que depende del uso que se haga del aparato. De todas formas, para evitar el peligro de posibles incendios, como máximo cada dos meses es necesario limpiar el filtro observando las siguientes operaciones:
• Quite los filtros de la campana y lávelos con una solución de agua y detergente líquido neutro, dejando ablandar la suciedad.
• Aclare con abundante agua templada y deje secar.
• Se pueden lavar también los filtros en el lavavajillas. Después de algunos lavados, en los paneles de aluminio se pueden encontrar posibles alteraciones del color. Esto no da lugar a reclamaciones para una posible sustitución de los paneles.
• Los filtros de carbón activo sirven para depurar el aire que volverá a circular en el ambiente. Los filtros no son lavables

ni reciclables y deben ser cambiados máximo cada cuatro meses. La saturación del carbón activo depende del uso más o menos prolongado del aparato, del tipo de cocina y de la regularidad con la cual se efectúe la limpieza del filtro antigrasa.

• Limpie frecuentemente todos los restos de grasa del ventilador y de las otras superficies usando un paño húmedo con alcohol etílico o detergentes líquidos neutros no abrasivos.
• La instalación de iluminación ha sido proyectada para ser realizada durante la cocción y no para el uso prolongado de iluminación general del ambiente. Su empleo prolongado disminuye notablemente la duración media de las lámparas.

Atención!

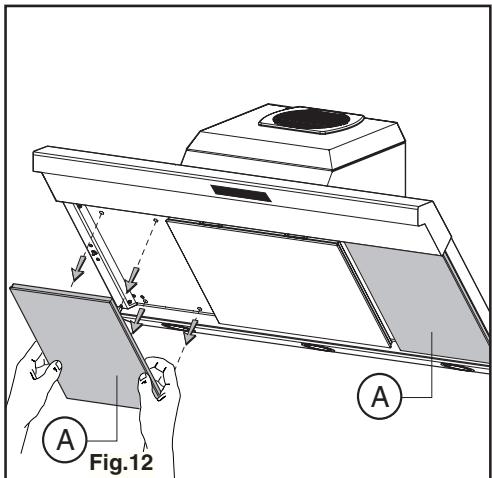

Si su modelo posee paneles laterales (A), es posible quitarlos para limpiarlos bien, tirando en la dirección indicada en la fig. 12.

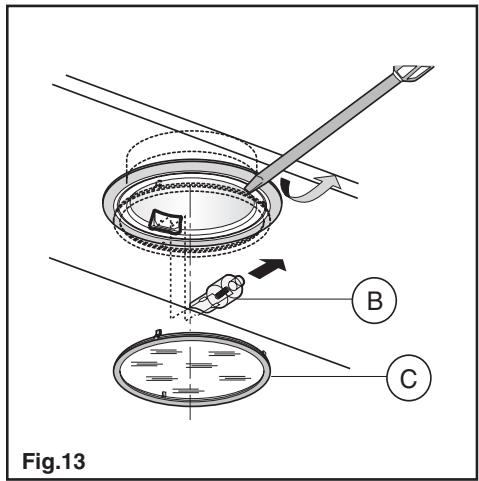

- Sustitución de las lámparas halógenas (Fig.13).

Para sustituir las lámparas halógenas B, quite el vidrio C haciendo palanca en las ranuras correspondientes. Sustitúyalas con lámparas del mismo tipo.

Atención: no toque la bombilla con las manos sin protección.

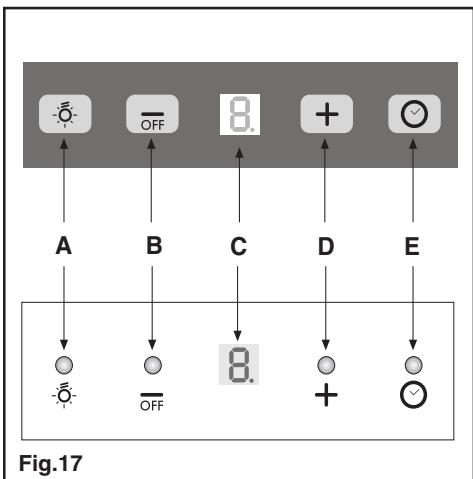

MANDOS: (Fig.17)

Botón A = enciende/apaga las luces.

Botón B = enciende/apaga la campana. El aparato pone en marcha en la 1ª velocidad. Si la campana está encendida, apriete el botón 2 segundos para apagar. Si la campana está en la 1ª velocidad, no hay que apretar el botón para apagar. Disminuya la velocidad del motor.

Display C = indica la velocidad del motor seleccionada y la puesta en marcha del timer.

Botón D = enciende la campana. Aumenta la velocidad del motor. Pulsando el pulsador de la tercera velocidad se introduce la función intensiva por 10 minutos, después el aparato vuelve a funcionar a la velocidad de ejercicio al momento de la activación. Durante esta función el display relampaguea.

Botón E = El Timer temporiza las meriendas, al momento de la activación, por 15 minutos después de que se han apagado. El Timer se desactiva volviendo a oprimir el botón E. Cuando el Timer está encendido, en el display debe relampaguear el punto decimal. No se puede activar si está funcionando la velocidad intensiva del Timer.

Si oprime el botón E por un par de segundos, cuando el aparato está apagado, se activa la función "clean air". Que enciende el motor en la primera velocidad a 10 minutos por cada hora. Durante el funcionamiento, se debe visualizar en el display un movimiento giratorio de los segmentos periféricos. Transcurrido dicho tiempo el motor se apaga, y se visualiza la letra "C" fija en el display, después de 50 minutos arranca de nuevo por otros 10 minutos y así sucesivamente. Para regresar al funcionamiento normal apriete cualesquiera de los botones excepto el de la luz. Para desactivar la función oprima el botón E.

- Saturación de los filtros antigrasa/carbón activo :

Cuando el display C centellea alternando la velocidad de funcionamiento con la letra F (por ej.: 1 y F), deben

lavarse los filtros antigrasa.

• Cuando el display C centellea alternando la velocidad de funcionamiento con la letra A (por ej.: 1 y A), deben sustituirse los filtros de carbón.

Después de haber vuelto a colocar el filtro limpio, deben resetear la memoria electrónica presionando el botón A durante 5 seg. aproximadamente hasta que deje de centellear la señalización F o A del display C.

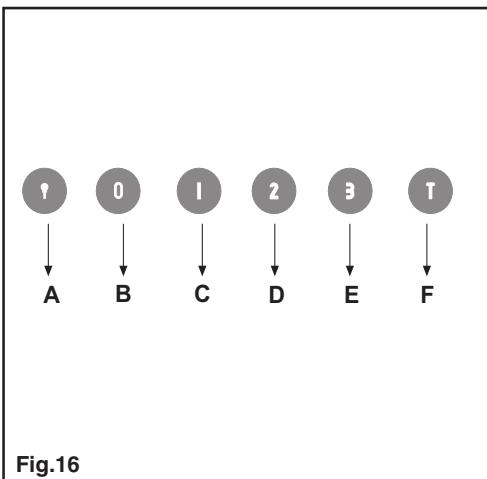

MANDOS: (Fig.16) Luminosos - (la simbología es la siguiente):

A= botón ILUMINACIÓN.

B=botón OFF

C=botón PRIMERA VELOCIDAD.

D=botón SEGUNDA VELOCIDAD.

E= botón TERCERA VELOCIDAD.

F= botón TIMER PARADA AUTOMÁTICA 15 MINUTOS (*)

• Si su aparato está equipado con la función velocidad INTENSIVA, tener el botón E presionado por casi 2 segundos para activar esta función por 10 minutos, pasado este tiempo regresará a la velocidad precedentemente programada.

Cuando la función es activa el LED relampaguea. Para interrumpirla antes de los 10 minutos presione la tecla E de nuevo.

Presionando el botón F por dos segundos (con la campana apagada) se activa la función "clean air". Esta función enciende el motor por 10 horas cada hora en la primera velocidad. Apenas sea activada la función, el motor parte con la 1ª velocidad por un periodo de 10 instantes, durante los cuales deben relampaguear los botones F y C contemporáneamente. Terminado este periodo el motor se apaga y el led del botón F se mantiene encendido con una luz fija por 50 minutos. En ese momento el motor reparte en la primera velocidad, los led F y C recomienzan a relampaguear por 10 instantes y se repite el ciclo. Presionando cualquier botón, a excepción de las luces, la campana inmediatamente regresa a su configuración normal (ej. presionando el botón D se desactiva la función "clean air" y el motor cambia a la 2ª velocidad; presionando el botón B la dirección desactiva).

(*) La función "timer parada automática" retarda la parada de la campana, que continúa a funcionar a la velocidad seleccionada en el momento del encendido de esta función, 15 minutos.

- Saturación de los filtros antigrasa/carbón activo :

• Cuando el botón A centellea con una frecuencia de 2 seg., los filtros antigrasa deben ser lavados.
• Cuando el botón A centellea con una frecuencia de 0,5 seg., los filtros de carbón deben ser sustituidos.

Después que se vuelve a colocar el bajo limpio, es necesario reiniciar la memoria electrónica presionando el botón A durante 5 seg, hasta que deje de centellear.

EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DAÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS.
