Tipo di prodotto	Cappa da cucina
Marca	Electrolux
Modello	EFV539K
Alimentazione	220-240 V ~ 50 Hz
Potenza motore	200 W (stima)
Illuminazione	LED, 2 x 3 W (stima)
Numero di velocità	4 (velocità 1, 2, 3 e massima)
Funzione automatica	Hob²hood: connessione con piano cottura compatibile
Pannello di controllo	Tattile
Notifica del filtro	Indicatore luminoso per pulizia filtro grassi e sostituzione filtro carboni
Filtro grassi	Lavabile in lavastoviglie (ciclo breve, bassa temperatura)
Filtro carboni	Non lavabile, sostituzione ogni 4-6 mesi
Lampada LED	Sostituzione solo da tecnico qualificato
Dimensioni (L x P x A)	Circa 60 x 50 x 15 cm (stima)
Peso	Circa 12 kg (stima)
Consumo annuo di energia	Non specificato
Utilizzo	Solo per interni

Domande frequenti - EFV539K ELECTROLUX

Come accendere e spegnere la cappa?

Premere il simbolo Accensione/Spegnimento (①) per circa 1 secondo per accendere o spegnere la cappa.

Come regolare la velocità della cappa?

Premere i tasti Prima, Seconda, Terza o Velocità massima per selezionare la potenza desiderata. La velocità massima si attiva per 8 minuti poi torna all'impostazione precedente.

Come pulire i filtri antigrasso?

Premere la leva della pinza sotto la cappa, inclinare il filtro verso il basso e rimuoverlo. Lavare i filtri a mano con una spugna e detergente delicato, o in lavastoviglie a ciclo breve e bassa temperatura. Reinserirli seguendo i passaggi inversi.

Quando e come sostituire il filtro ai carboni?

Il filtro ai carboni deve essere sostituito ogni 4-6 mesi o quando l'indicatore del filtro lampeggia. Rimuovere prima i filtri antigrasso, poi girare il filtro ai carboni verso sinistra e tirare per sganciarlo. Installare il nuovo filtro in senso inverso. Nota: il filtro ai carboni non è lavabile.

Come resettare l'indicatore del filtro dopo pulizia o sostituzione?

Dopo aver pulito i filtri antigrasso o sostituito il filtro ai carboni, premere il tasto Notifica del filtro (6) per 3 secondi per resettare la spia.

Cosa significa la funzione Hob²hood?

La funzione Hob²hood permette una connessione automatica tra la cappa e un piano cottura compatibile. La velocità della ventola si regola automaticamente in base alla temperatura di cottura. È anche possibile controllare la cappa dal piano cottura.

Come sostituire la lampadina LED della cappa?

La lampadina LED può essere sostituita solo da un tecnico qualificato. In caso di malfunzionamento, contattare il servizio post-vendita. Non tentare di sostituirla da soli.

La cappa può funzionare senza filtro ai carboni?

Sì, se la cappa è installata in modalità aspirazione (scarico all'esterno), il filtro ai carboni non è necessario. In modalità ricircolo, il filtro ai carboni è indispensabile per filtrare gli odori.

Perché la cappa è più rumorosa del solito?

Un rumore anomalo può essere causato da un filtro antigrasso sporco o da un corpo estraneo all'interno della cappa. Pulire regolarmente i filtri antigrasso e verificare che nessun oggetto blocchi il ventilatore. Se il rumore persiste, contattare il servizio post-vendita.

Come attivare o disattivare la notifica del filtro?

Attivare il pannello di controllo. Per attivare la funzione, premere il tasto Notifica del filtro (6) per 3 secondi: la spia lampeggia 5 volte. Per disattivare, premere di nuovo per 3 secondi: la spia si accende per 4 secondi.

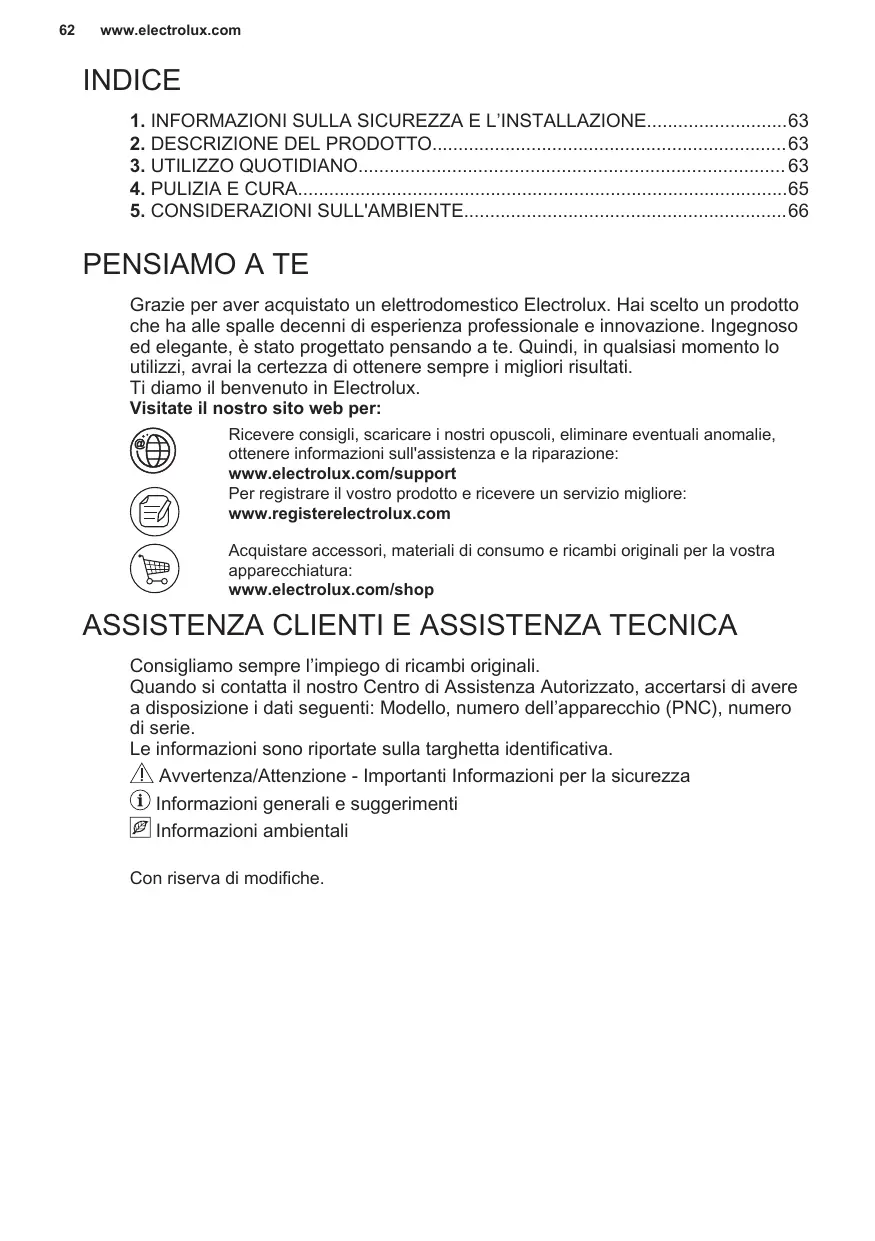

MANUALE UTENTE EFV539K ELECTROLUX

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza di ottenere sempre i migliori risultati.

Ti diamo il benvenuto in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione:

www.electrolux.com/support

Per registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECNICA

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere a disposizione i dati seguenti: Modello, numero dell'apparecchio (PNC), numero di serie.

Le informazioni sono riportate sulla targhetta identificativa.

Avvertenza/Attenzione - Importanti Informazioni per la sicurezza © Informazioni generali e suggerimenti Informazioni ambientali

Con riserva di modifiche.

1. INFORMAZIONI SULLA SICUREZZA E L'INSTALLAZIONE

AVVERTENZA!

Per le informazioni sulla sicurezza e l'installazione, fare riferimento alle istruzioni di installazione separate. Leggere attentamente i capitoli sulla sicurezza prima di qualsiasi utilizzo o manutenzione dell'apparecchio.

2. DESCRIZIONE DEL PRODOTTO

2.1 Panoramica del pannello di controllo

	Funzione	Descrizione
1	On/Off	Accende e spegne la cappa.
2	Prima velocità	Il motore passa al primo livello di velocità.
3	Seconda velocità	Il motore passa al secondo livello di velocità.
4	Terza velocità	Il motore passa al terzo livello di velocità.
5	Velocità massima	Il motore passa alla velocità massima.
6	Notifica del filtrò	Ricorda di键盘 o pulire il filtrò carbone e pulire il filtrò antigrasso.
7	Lampadina	Accende e spegne le luci.

3. UTILIZZO QUOTIDIANO

3.1 Uso della cappa

Controllare la velocità consigliata in base alla seguente tabella.

1

Durante il riscaldamento del cibo, cucinare con pentole coperte.

2	Mentre si cuoce con pentole coperte su più zone di cottura o bruciatori, friggere delicatamente.
3	Mentre vengono bollite o fritte grande quantità di cibo alla coperchio, cuocendo su più zone di cottura o bruciatori.
4	Mentre vengono bollite grande quantità di cibo alla un coperchio, elevata umilità.

Si consiglia di lasciare la cappa in funzione per circa 15 minuti dopo la cottura.

Il pannello di controllo è un campo sensore. Toccate i simboli per 1 secondo per attivare le funzioni.

Per far funzionare la cappa:

1. Accendere l'apparecchiatura premendo il simbolo ①.

È ora possibile attivare le funzioni.

1. Per attivare la funzione toccare il simbolo.

La luce della cappa funziona indipendentemente dalle altre funzioni della cappa. Per illuminare la superficie di cottura, toccare

Per spegnere l'apparecchiatura, premere nuovamente il simbolo ①.

3.2 Hob²Hood funzione

È una funzione automatica che collega il piano di cottura a una cappa. Sia il piano cottura che la cappa dispongono di un comunicatore di segnale a infrarossi. La velocità della ventola viene definita automaticamente sulla base delle impostazioni della modalità e della temperatura della pentola più calda sul piano cottura. È anche possibile mettere in funzione la ventola usando il piano di cottura manualmente. La funzione può essere attivata dal pannello del piano di cottura.

Per ulteriori informazioni su come utilizzare la funzione, consultare il manuale utente del piano di cottura.

3.3 Attivazione motore velocità massima

Quando si sfiora, la velocità massima del motore inizia a funzionare per 8 minuti. Successivamente l'apparecchiatura torna all'impostazione di velocità precedente.

Quando la funzione è attiva, un ulteriore sfioramento non comporta nessun effetto.

3.4 Notifica del filtro

L'allarme ricorda di curare o pulire il filtro al carbone e pulire il filtro antigrasso. L'indicatore del filtro si accende per 30 secondi se è necessario pulire il filtro antigrasso. L'indicatore del filtro lampeggia per 30 secondi se il filtro al carbone deve essere sostituito o pulito.

Fare riferimento al capitolo sulla pulizia del filtro anti-grasso nel capitolo sulla cura e la pulizia.

Fare riferimento alla pulizia del filtro a carbone attivo o alla sostituzione del filtro al carbone attivo nel capitolo sulla cura e la pulizia.

Per ripristinare la funzione, sfiorare per 3 secondi.

Per attivare o disattivare la funzione:

1. Accendere il pannello dei comandi. Assicurarsi che il pannello sia acceso.
2. Per attivare la funzione, sfiorare per 3 secondi.

Se la funzione è attiva, l'icona del filtro

lampeggia cinque volte.

1. Per disattivare la funzione, sfiorare per 3 secondi.

Se la funzione è disattivata, l'icona del filtro si accende per 4 secondi.

4. PULIZIA E CURA

4.1 Note sulla pulizia

Agenti di pulizia	Non utilizzato detergenti e spazzole abrasive. Pulire la superficie dell'apparecchiatura con un panno morbido im-bevuto di acqua tiepida e detergente delicato.
	Dopo la cottura alcune parti dell'apparecchio possono surriscaldar-si. Per evitare macchie, l'apparecchio deve essere raffreddato e asciuqato con un panno pulito o un tovagliolo di carta.
	Pulire le macchie con un detergente delicato.
Tenete ben pu-lita la cappa	Pulire l'apparecchio e i filtri del grasso agli mese. Pulire accurata-mente l'interno e i filtri anti-grasso. L'accumulo di grasso o di altri residui potrebbe causare un incendio.Seguire le istruzioni per la pulizia degli accessori quando la notifica filtrò è attiva. Fare riferimento alla notifica del filtrò nel capitolo sul-l'uso quotidiano.I filtri anti-grasso possono essere lavatianche nella lavastoviglie.La lavastoviglieve deserve essere impostata su una temperature Bassa e un ciclo breve. Il filtrò antigrasso potrebbe scolorire, non influsce in alcun modo sulle prestazioni dell'apparecchiatura.
Filtro al carbo-ne	Il tempo di saturazione del filtrò al carbone attivo varia a seconda del tipo di cottura e della regolarità di pulizia del filtrò anti-grasso. Il filtrò al carbone attivo non è lavabile, non più essere rigenerato e delve essere sostituito approssimativamente agli 4/6 mesi di fun-zionamento o più frequently per un uso particularmente inten-so.

4.2 Pulizia del filtro antigrasso

I filtri sono montati con l'uso di clip e perni sul lato opposto.

Per pulire il filtro:

1. Premere l'impugnatura del clip di montaggio sul pannello del filtro sulla cappa (1).

1. Inclinare leggermente la parte anteriore del filtro verso il basso (2), quindi tirare. Ripetere i primi due passaggi per tutti i filtri.
2. Pulire i filtri con una spugna con detergenti non abrasivi o in lavastoviglie.

La lavastoviglie deve essere impostata su una temperatura bassa e un ciclo breve. Il filtro antigrasso potrebbe scolorire, ma non influisce in alcun modo sulle prestazioni dell'apparecchiatura.

1. Per montare i filtri, eseguire i primi due passaggi nell'ordine inverso. Ripetere i passaggi per tutti i filtri, ove applicabile.

4.3 Sostituzione del filtro al carbone

Il filtro al carbone attivo deve essere sostituito se l'allarme è acceso.

Per ulteriori informazioni sul funzionamento, consultare la sezione relativa alla notifica del filtro nel capitolo sull'uso quotidiano.

AVVERTENZA!

Il filtro al carbone attivo NON è lavabile! Il filtro non può essere rigenerato!

Per sostituire il filtro al carbone attivo:

1. Rimuovere i filtri antigrasso dall'apparecchiatura. Rimandiamo alla sezione "Pulizia dei filtri antigrasso" in questo capitolo.
2. Ruotare il filtro in senso antiorario (1) e poi tirare (2).

Per rimontare i filtri, eseguire i passaggi nell'ordine inverso.

In ogni caso è necessario sostituire i filtri almeno ogni quattro mesi.

4.4 Sostituzione della lampadina

Questa apparecchiatura è dotata di una spia LED e un ingranaggio di controllo separato (driver LED). Questi componenti possono essere sostituiti solo da un tecnico. In caso di anomalie di funzionamento rimandiamo a "Assistenza" nel capitolo dedicato alle "Istruzioni di sicurezza".

5. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo. Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici.

Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

www.electrolux.com/support

www.registerelectrolux.com

www.electrolux.com/shop

L'organo di rilascio delle trecce di perline è danneggiato.

Quando si contatta l'organo di assistenza, indicare i seguenti dati: tipo, PNC, numero di serie.

I dati tecnici sono riportati sulla targhetta.
