Tipo de producto	Campana extractora
Marca	Electrolux
Modelo	EFV539K
Alimentación	220-240 V ~ 50 Hz
Potencia del motor	200 W (estimación)
Iluminación	LED, 2 x 3 W (estimación)
Número de velocidades	4 (velocidades 1, 2, 3 y máxima)
Función automática	Hob²hood: conexión con placa de cocción compatible
Panel de control	Táctil
Notificación del filtro	Indicador luminoso para limpieza del filtro de grasa y reemplazo del filtro de carbón
Filtro de grasa	Lavable en lavavajillas (ciclo corto, baja temperatura)
Filtro de carbón	No lavable, reemplazo cada 4 a 6 meses
Lámpara LED	Reemplazo solo por un técnico calificado
Dimensiones (Ancho x Fondo x Alto)	Aproximadamente 60 x 50 x 15 cm (estimación)
Peso	Aproximadamente 12 kg (estimación)
Consumo anual de energía	No especificado
Uso	Solo para interiores

Preguntas frecuentes - EFV539K ELECTROLUX

¿Cómo encender y apagar la campana?

Presione el símbolo Encendido/Apagado (①) durante aproximadamente 1 segundo para encender o apagar la campana.

¿Cómo ajustar la velocidad de la campana?

Presione las teclas Primera, Segunda, Tercera o Velocidad máxima para seleccionar la potencia deseada. La velocidad máxima se activa durante 8 minutos y luego vuelve al ajuste anterior.

¿Cómo limpiar los filtros de grasa?

Presione la palanca de la pinza debajo de la campana, incline el filtro hacia abajo y retírelo. Lave los filtros a mano con una esponja y un detergente suave, o en el lavavajillas en ciclo corto y baja temperatura. Vuelva a colocarlos siguiendo los pasos inversos.

¿Cuándo y cómo reemplazar el filtro de carbón?

El filtro de carbón debe reemplazarse cada 4 a 6 meses o cuando el indicador de filtro parpadee. Primero retire los filtros de grasa, luego gire el filtro de carbón hacia la izquierda y tire para liberarlo. Instale el nuevo filtro en sentido inverso. Tenga en cuenta que el filtro de carbón no es lavable.

¿Cómo restablecer el indicador de filtro después de la limpieza o reemplazo?

Después de limpiar los filtros de grasa o reemplazar el filtro de carbón, presione la tecla Notificación del filtro (6) durante 3 segundos para restablecer el indicador.

¿Qué significa la función Hob²hood?

La función Hob²hood permite una conexión automática entre la campana y una placa de cocción compatible. La velocidad del ventilador se ajusta automáticamente según la temperatura de cocción. También puede controlar la campana desde la placa de cocción.

¿Cómo cambiar la bombilla LED de la campana?

La bombilla LED solo puede ser reemplazada por un técnico calificado. En caso de mal funcionamiento, contacte al servicio postventa. No intente reemplazarla usted mismo.

¿Puede la campana funcionar sin filtro de carbón?

Sí, si la campana está instalada en modo evacuación (salida al exterior), el filtro de carbón no es necesario. En modo recirculación, el filtro de carbón es indispensable para filtrar los olores.

¿Por qué la campana es más ruidosa de lo habitual?

Un ruido anormal puede deberse a un filtro de grasa sucio o a un cuerpo extraño en la campana. Limpie los filtros de grasa regularmente y verifique que ningún objeto bloquee el ventilador. Si el ruido persiste, contacte al servicio postventa.

¿Cómo activar o desactivar la notificación del filtro?

Active el panel de control. Para activar la función, presione la tecla Notificación del filtro (6) durante 3 segundos: el indicador parpadea 5 veces. Para desactivar, presione nuevamente 3 segundos: el indicador se enciende durante 4 segundos.

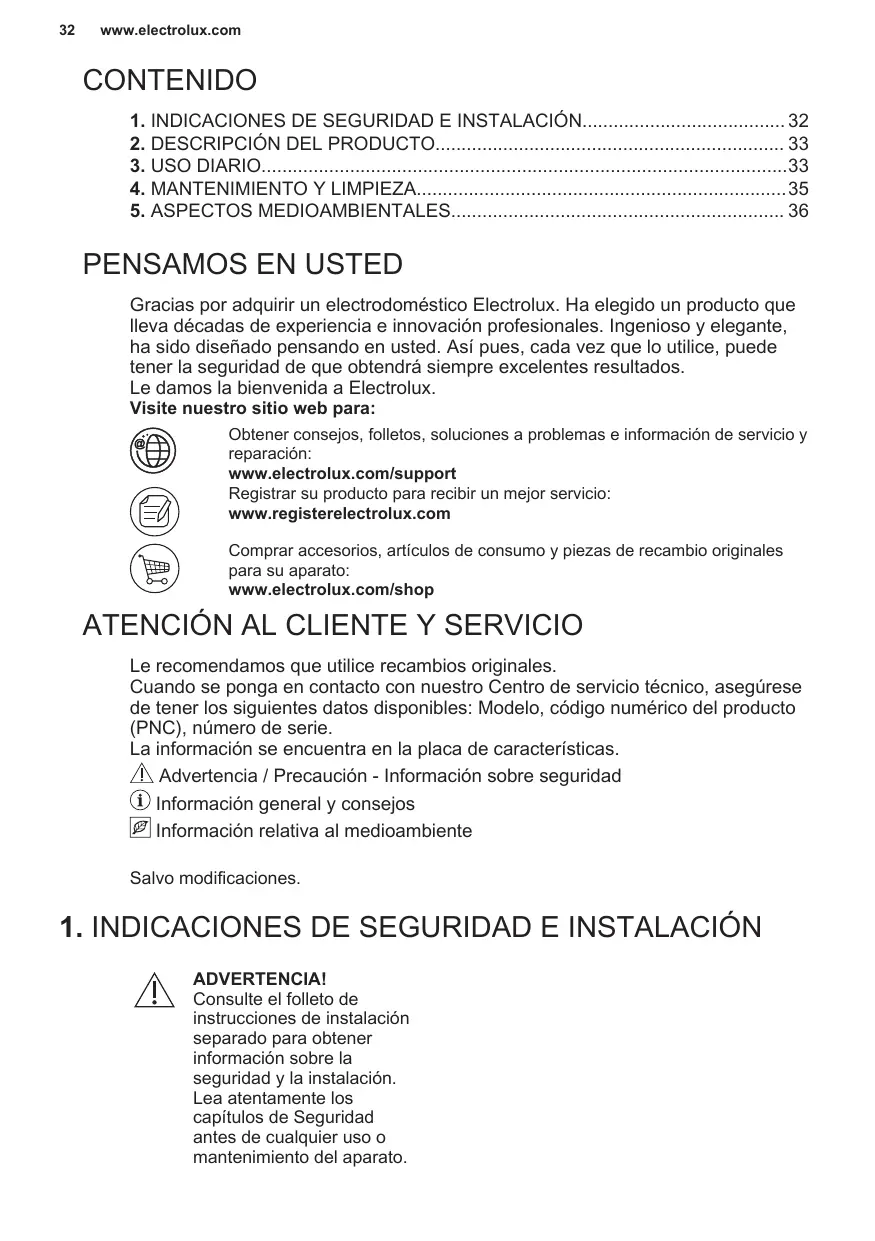

MANUAL DE USUARIO EFV539K ELECTROLUX

Gracias por adquirir un electrodoméstico Electrolux. Ha elegido un producto que vale décadas de experiencia e innovación profesionales. Ingenioso y elegante, ha sido diseñado pensando en usted. Así, cada vez que lo utilice, puede tener la seguridad de que obtendrá siempre excelentes resultados.

Le damos la bienvenida a Electrolux.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación:

www.electrolux.com/support

Registrar su producto para recibir un mejor servicio:

www.registerelectrolux.com

Comprar accesorios, artículos de consumo y piezas de recambio originales para su aparato:

www.electrolux.com/shop

Le recomendamos que utilice recambios originales.

Cuando se ponga en contacto con nuestro Centro de servicios técnico, asegúrese de tener los siguientes datos disponibles: Modelo, número de producto (PNC), número de serie.

La información se incluye en la placa de características.

Advertencia / Precaución - Información sobre seguridad Información general y consejos Información relativa al medioambiente

Salvo modificaciones.

1. INDICACIONES DE SEGURIDAD E INSTALACIÓN

ADVERTENCIA!

Consulte el folleto de instrucciones de instalación separado para obtener información sobre la calidad y la instalación. Lea atentamente los capítulos de seguridad antes del uso o mantenimiento del aparato.

2. DESCRIPCIÓN DEL PRODUCTO

2.1 Vista general del panel de mandos

	Función	Descripción
1	Encendido/Apagado	Enciende y apaga la campana.
2	Primera velocidad	El motor cambia al primer nivel de velocidad.
3	Segunda velocidad	El motor cambia al segundo nivel de velocidad.
4	Tercera velocidad	El motor cambia al tercer nivel de velocidad.
5	Velocidad Tmaxima	El motor cambia a mayorita velocidad.
6	Notificacion del filtro	RecuerdaCambiar o limpiear el filtro de carbón y lim-piar el filtró de grasa.
7	Bombilla	Enciende y apaga las luces.

3. USO DIARIO

3.1 Uso de la campana

Compruebe la velocidad recomendada según la tabla siguiente.

1	Mientras calienta la comida, cocinando con ollas tapadas.
2	Mienes cucina con ollas tapadas en multiplez zonas de cocción o que-madores,friendo a temperatura moderada.
3	Al hervir y freir grandes cantidades de alimentos sin tapa, cocinando enmultiplezonas de cocción o quemadores.
4	Al hervir y freir grandes cantidades de alimentos sin tapa, con mucha hu-medad.

Se recomienda dejar la campana en funcionamiento durante aproximadamente 15 minutos después de cocinar.

El panel de mandos es un campo de sensores. Toque los símbolos durante 1 segundo para activar las funciones.

Para utilizar la campana:

1. Encienda el aparato pulsando el símbolo ①. Ahora puede activar las funciones.
2. Para activar la función, toque el símbolo.

La luz de la campana funciona de forma independiente de otras funciones. Para iluminar la superficie de cocción, toque el símbolo.

Para apagar el aparato, pulse de nuevo el símbolo ①.

3.2 Hob²Hood funciona

Es una configuración automática que conecta la placa de cocción con una campana. La placa de cocción y la campana tienen un comunicador de señales infrarrojas. La velocidad del ventilador se determina automáticamente según el ajuste del modo que se usa y la temperatura del utensilio de cocina más caliente en la placa de cocción. También puede operar manualmente el ventilador desde la placa de cocción. La configuración se puede activar desde el panel de la placa de cocción.

Para más información sobre cómo utilizar este electrodoméstico, consulte el manual del usuario de la placa de cocción.

3.3 Activación de la velocidad máxima del motor

Cuando se toca, la velocidad máxima del motor comienza a funcionar durante 8 minutos. Después de ese tiempo, el

aparato vuelve a sus ajustes de velocidad anteriores.

Cuando la función está activada, el toque adicional en no tiene ningún efecto.

3.4 Notificación del filtro

La alarma del filtro recuerda cambiar o limpiar el filtro de carbón y limpiar el filtro de grasa. El indicador del filtro se enciende durante 30 segundos si se debe limpiar el filtro de grasa. El indicador de filtro parpadea durante 30 segundos si es necesario reemplazar o limpiar el filtro de carbón.

Consulte la limpieza del filtro de grasa en el capítulo de mantenimiento y limpieza.

Consulte la limpieza del filtro de carbón o la sustitución del filtro de carbón en el capítulo Mantenimiento y limpieza.

Para resetear la función, toque durante 3 segundos.

Para activar o desactivar la función:

1. Encienda el panel de control. Asegúrese de que el panel está encendido.
2. Para activar la función, toque durante 3 segundos. Si la función está activada, el icono del filtro parpadea cinco veces.
3. Para desactivar la función, toque durante 3 segundos. Si la función está desactivada, el icono del filtro se activará durante 4 segundos.

4. MANTENIMIENTO Y LIMPIEZA

4.1 Notas sobre la limpieza

Agentes lim-piadores	No use detergentes y cepillos abrasivos. Limpie la superficie del aparato con un pañó suave humedecido en agua Templada y detergente suave.
	Después de cocinar,algunas piezas del aparato能把 calentarse. Para evitar manchas,los aparatos deben enfriarse y secarse con un pañó limpio o toallas de papel.
	Limpie las manchas con un detergente suave.
Mantenga la campana lim-pia	Limpie el aparato y los filtros de grasa cada mes. Limpie cuidado-samente la grasa del interior y los filtros de grasa. La acumulación de grasa uOthers residuos puede provocar un incendio. Siga las instrucciones de limpieza de los accesos cuando la notificación del filtros está activada. Consulte el capítulo Notification de filtros en el uso diario.
	Los filtros de grasa se peuvent lavar en el lavavajillas. El lavavajillas deben ajustarse a una temperatura baja y a un ciclo corto. El filtró de grasa pueda decolorarse, no influye en el rendi-miento del aparato.
Filtro de car-bón	El tiempo de saturación del filtró de carbón varía en función del tipo de cocción y de la regularidad de la limpieza del filtró de grasa. El filtró de carbónactivado no es lavable, no se pueda regenerar y debésustituirse aproximamente cada 4/6 meSES de funciona-miento, o con mayor Frequencia en caso de uso particulamente in-tenso.

4.2 Limpieza del filtro de grasa

Los filtros se montan con el uso de clips y pasadores en el lado opuesto.

Para limpiar el filtro:

1. Presione la manija del clip de montaje en el panel de debajo de la campana (1).

1. Incline ligeramente la parte delantera del filtro hacia abajo (2) y tire de él.

Repita los dos primeros pasos para todos los filtros.

1. Limpie los filtros con una esponja con detergentes no abrasivos o en un lavavajillas.

El lavavajillas debe ajustarse a una temperatura baja y a un ciclo corto. El filtro de grasa puede decolorarse, no influye en el rendimiento del aparato.

1. Para volver a montar los filtros, siga los dos primeros pasos en orden inverso.

Repita los primeros pasos para todos los filtros si es necesario.

4.3 Reemplazo del filtro de carbón

Debe sustituir el filtro de carbón si se activa la alarma del filtro.

Consulte el capítulo de Notificación del filtro en Uso diario para obtener más información sobre la función.

ADVERTENCIA!

El filtro de carbón NO es lavable. El filtro no se puede regenerar.

Para volver a montar los filtros, siga los pasos en orden inverso.

En cualquier caso, es necesario sustituir los filtros al menos cada cuatro meses.

4.4 Cambio de la bombilla

Este aparato se suministra con una lámpara LED y un accesorio de control separado (controlador LED). La sustitución de estas piezas debe hacerla un técnico. En caso de avería, consulte el apartado "Asistencia" en el capítulo de "Instrucciones de seguridad".

Para reemplazar el filtro de carbón:

1. Retire los filtros de grasa del aparato. Véase "Limpieza del filtro de grasa" en este capítulo.
2. Gire el filtro (1) hacia la izquierda y después tire (2).

5. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos

marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

Los filtros deben instalarse con los soportes y pasadores en el otro lado.

Extracción de filtros

1. Presione la manija del soporte en el panel del filtro debajo de la campana extractora (1).

1. Incline ligeramente la parte frontal del filtro hacia abajo (2), luego tire.

Repita las dos primeras acciones para todos los filtros.

1. Limpie los filtros con una esponja y un detergente no abrasivo, o lávelos en el lavavajillas.

4.1 Notas sobre la limpieza
