Tuotetyyppi	Keittiön liesituuletin
Merkki	Electrolux
Malli	EFV539K
Virtalähde	220-240 V ~ 50 Hz
Moottorin teho	200 W (arvio)
Valaistus	LED, 2 x 3 W (arvio)
Nopeuksien lukumäärä	4 (nopeudet 1, 2, 3 ja maksimi)
Automaattitoiminto	Hob²hood: yhteensopivan keittotason yhdistäminen
Ohjauspaneeli	Kosketus
Suodatinilmoitus	Merkkivalo rasvasuodattimen puhdistukselle ja hiilisuodattimen vaihdolle
Rasvasuodatin	Pestävä astianpesukoneessa (lyhyt ohjelma, matala lämpötila)
Hiilisuodatin	Ei pestävä, vaihto 4-6 kuukauden välein
LED-lamppu	Vaihto vain valtuutetun teknikon toimesta
Mitat (L x S x K)	Noin 60 x 50 x 15 cm (arvio)
Paino	Noin 12 kg (arvio)
Vuotuinen energiankulutus	Ei määritelty
Käyttö	Vain sisäkäyttöön

Usein kysytyt kysymykset - EFV539K ELECTROLUX

Kuinka liesituuletin kytketään päälle ja pois?

Paina Käynnistys/Sammutus (①) -symbolia noin 1 sekunnin ajan kytkeäksesi liesituulettimen päälle tai pois päältä.

Kuinka liesituulettimen nopeutta säädetään?

Paina Ensimmäinen, Toinen, Kolmas tai Maksiminopeus -painikkeita valitaksesi halutun tehon. Maksiminopeus on aktiivinen 8 minuuttia, minkä jälkeen se palaa edelliseen asetukseen.

Kuinka rasvasuodattimet puhdistetaan?

Paina liesituulettimen alla olevaa pidikkeen vipua, käännä suodatin alas ja irrota se. Pese suodattimet käsin sienellä ja miedolla pesuaineella tai astianpesukoneessa lyhyellä ohjelmalla matalassa lämpötilassa. Asenna ne takaisin noudattamalla päinvastaisia vaiheita.

Milloin ja miten hiilisuodatin vaihdetaan?

Hiilisuodatin on vaihdettava 4-6 kuukauden välein tai kun suodatinilmaisin vilkkuu. Poista ensin rasvasuodattimet, kierrä sitten hiilisuodatinta vasemmalle ja vedä se irti. Asenna uusi suodatin päinvastaisessa järjestyksessä. Huomaa, että hiilisuodatin ei ole pestävä.

Kuinka suodatinilmaisin nollataan puhdistuksen tai vaihdon jälkeen?

Kun olet puhdistanut rasvasuodattimet tai vaihtanut hiilisuodattimen, paina Suodatinilmoitus (6) -painiketta 3 sekunnin ajan nollataksesi merkkivalon.

Mitä Hob²hood-toiminto tarkoittaa?

Hob²hood-toiminto mahdollistaa automaattisen yhteyden liesituulettimen ja yhteensopivan keittotason välillä. Tuulettimen nopeus säätyy automaattisesti keittolämpötilan mukaan. Voit myös ohjata liesituuletinta keittotasolta.

Kuinka liesituulettimen LED-lamppu vaihdetaan?

LED-lamppu voidaan vaihtaa vain valtuutetun teknikon toimesta. Jos se ei toimi, ota yhteyttä huoltopalveluun. Älä yritä vaihtaa sitä itse.

Voiko liesituuletin toimia ilman hiilisuodatinta?

Kyllä, jos liesituuletin on asennettu poistoilma-tilaan (ulospuhallus), hiilisuodatinta ei tarvita. Kierrätys-tilassa hiilisuodatin on välttämätön hajujen suodattamiseksi.

Miksi liesituuletin on tavallista äänekkäämpi?

Epänormaali ääni voi johtua likaisesta rasvasuodattimesta tai vieraasta esineestä liesituulettimessa. Puhdista rasvasuodattimet säännöllisesti ja tarkista, ettei mikään esine estä tuulettimen toimintaa. Jos ääni jatkuu, ota yhteyttä huoltopalveluun.

Kuinka suodatinilmoitus aktivoidaan tai poistetaan käytöstä?

Ota ohjauspaneeli käyttöön. Aktivoidaksesi toiminnon, paina Suodatinilmoitus (6) -painiketta 3 sekuntia: merkkivalo vilkkuu 5 kertaa. Poistaaksesi käytöstä, paina uudelleen 3 sekuntia: merkkivalo palaa 4 sekuntia.

KÄYTTÖOHJE EFV539K ELECTROLUX

4.2 Rasvafiltri puhdistaminen

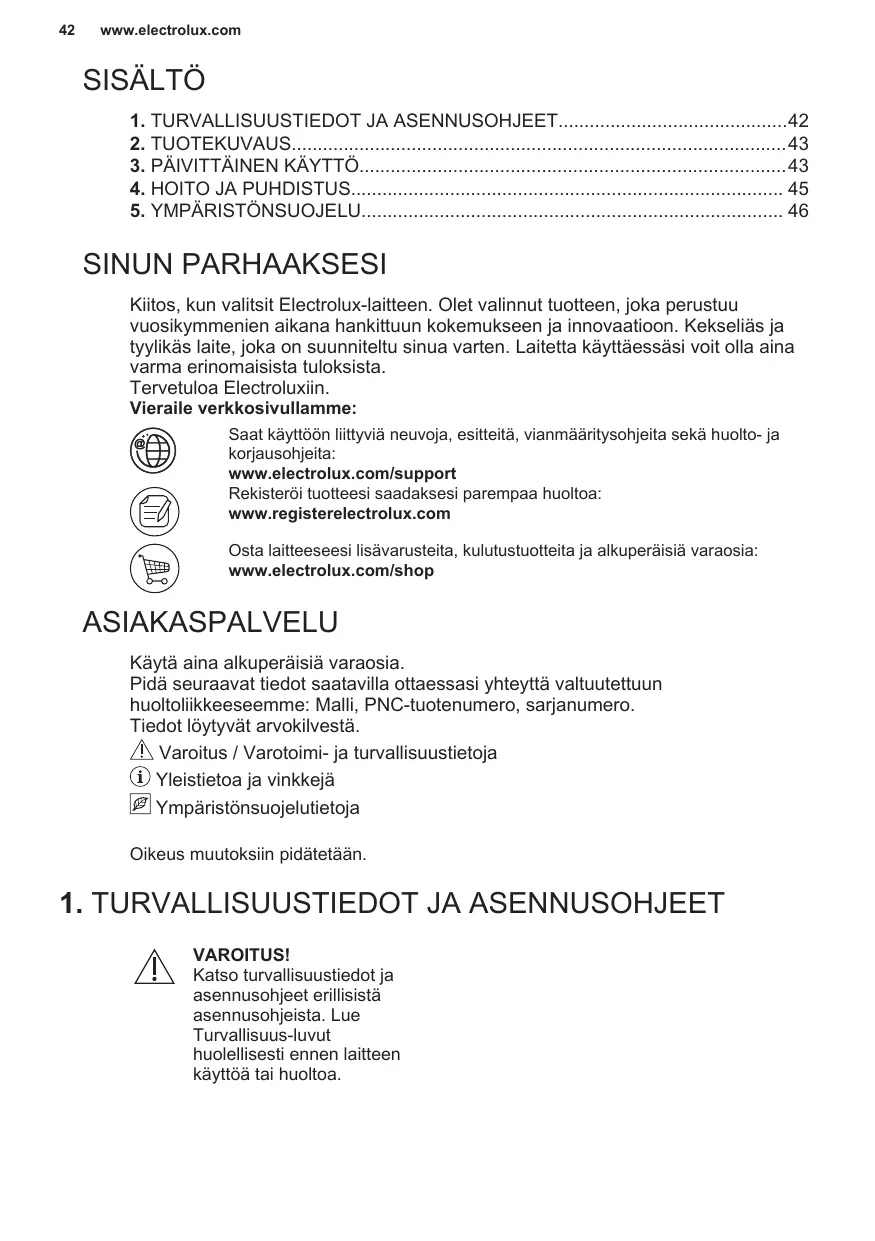

Kiitos, kun valitsit Electrolux-laitteen. Olet valinnut tuotteen, joka perustuu vuosikymmenten aikana hankittuun kokemukseen ja innovaatioon. Kekseliäs ja tyylikäs laite, joka on suunniteltu sinua varten. Laitetta käyttäessäsi voit olla aina varma erinomaisista tuloksista.

Tervetuloa Electroluxille.

Vieraile verkkosivullamme:

Saat käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita sekä huolto- ja korjausohjeita:

www.electrolux.com/support

Rekisteröi tuotteesi saadaksesi parempaa huoltoa:

www.registerelectrolux.com

Osta laitteeseesi lisävarusteita, kulutustuotteita ja alkuperäisiä varaosia:

www.electrolux.com/shop

ASIAKASPALVELU

Käytä aina alkuperäisiä varaosia.

Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseemme: Malli, PNC-tuotenumero, sarjanumero.

Tiedot löytyvät arvokilvestä.

Varoitus / Varotoimi- ja turvallisuustietoja. Yleistietoa ja vinkkejä. Ympäristönsuojelutietoja.

Oikeus muutoksiin pidätetään.

1. TURVALLISUUSTIEDOT JA ASENNUSOHJEET

VAROITUS!

Katso turvallisuustiedot ja asennusohjeet erillisistä asennusohjeista. Lue turvallisuusluvut huolellisesti ennen laitteen käyttöä tai huoltoa.

2. TUOTEKUVAUS

2.1 Ohjauspaneelin yleisnäkymä

	Toiminto	Kuvaus
1	Päälle/Pois päältä	Kytkee liesituulettimen päälle ja.POIS päältä.
2	Ensimmäinen nopeus-taso	Moottori kytkeytyy ensimmäiseen nopeustason.
3	Toinen nopeustaso	Moottori kytkeytyy toiselle nopeustasolle.
4	Kolmas nopeustaso	Moottori kytkeytyy kolmannelle nopeustasolle.
5	Enimmäisnopeus	Moottori kytkeytyy enimmäisnopeudelle.
6	Suodatinilmoitus	Muistuttaa hiilisuodattimen vaihto- tai puhdistustar-peesta sekä rasvasuodattimen puhdistustarpeesta.
7	Lamppu	Sytyttaa ja sammuttaa valot.

3. PÄIVITTÄINEN KÄYTTÖ

3.1 Liesituulettimen käyttö

Tarkista suositeltu nopeus alla olevasta taulukosta.

1	Ruokien lämmitys, ruoanvalmistus kannellisilla keittoastioilla.
2	Ruoanvalmistus kannellisilla keittoastioilla useammalla keittoalueella tai polttimella, kevyt paistaminen.
3	Keittäminen ja suurien ruokamäärien paistaminen ilman kanta, ruoanval-mistus useammalla keittoalueella tai polttimella.
	Keittäminen ja suurien ruokamäärien paistaminen ilman kanta, suuri määrä COSTUTTA ilmaan.

Liesituuletin on suositeltavaa jättää toimintaan noin 15 minuutin ajaksi ruoanvalmistuksen jälkeen.

Käyttöpaneeli koostuu antureista. Kosketa symboleita 1 sekunnin ajan toimintojen kytkemiseksi toimintaan.

Liesituulettimen käyttäminen:

1. Kytke laite päälle painamalla symbolia ①. Voit kytkeä toiminnon pois päältä.
2. Kytke toiminto päälle koskettamalla symbolia.

Liesituulettimen valo toimii itsenäisesti muihin liesituulettimen toimintoihin nähden. Kun haluat valaista keittoalueen, kosketa

Sammuta laite painamalla uudelleen symbolia ①.

3.2 Hob²Hood -toiminto

Kyseessä on automaattitoiminto, joka yhdistää keittotason liesituulettimeen. Sekä keittotasossa että liesituulettimessa on infrapunasignaalin vastaanotin. Puhaltimen nopeus säätyy automaattisesti tilan asetuksen ja keittotasolla olevan kuumimman keittoastian lämpötilan mukaan. Puhallinta voidaan säätää myös keittotasosta manuaalisesti. Toiminto voidaan kytkeä toimintaan keittotason paneelista.

Lisätietoa toiminnon käyttämisestä löytyy keittotason käyttöohjeesta.

3.3 Moottorin maksiminopeuden aktivoiminen

Painiketta koskettaessa moottorin maksiminopeus käynnistyy 8 minuutin ajaksi. Sen jälkeen laite palaa edelliseen nopeusasetukseen.

Kun toiminto on kytketty toimintaan, painikkeen kosketuksilla ei ole vaikutusta.

3.4 Suodatinilmoitus

Suodatinhälytys muistuttaa hiilisuodattimen vaihto- tai puhdistustarpeesta sekä rasvasuodattimen puhdistustarpeesta.

Suodattimen merkkivalo syttyy 30 sekunnin ajaksi, jos rasvasuodattimen puhdistus on tarpeen. Suodattimen merkkivalo vilkkuu 30 sekunnin ajan, jos hiilisuodattimen vaihto tai puhdistus on tarpeen.

Katso luku "Rasvasuodattimen puhdistaminen" luvusta "Hoito ja puhdistus".

Katso hiilisuodattimen puhdistus- tai vaihto-ohjeet luvusta "Hoito ja puhdistus".

Nollaa toiminto koskettamalla painiketta

kolmen sekunnin ajan.

Kytke toiminto päälle tai pois päältä:

1. Kytke ohjauspaneeli päälle.

Varmista, että paneeli on kytketty toimintaan.

1. Käynnistä toiminto koskettamalla painiketta 3 sekunnin ajan.

Jos toiminto on käytössä, suodattimen kuvake vilkkuu viisi kertaa.

1. Kytke toiminto pois päältä

koskettamalla painiketta 3 sekunnin ajan.

Jos toiminto on pois päältä, suodattimen kuvake vilkkuu 4 sekunnin ajan.

4. HOITO JA PUHDISTUS

4.1 Puhdistukseen liittyviä huomautuksia

Puhdistusai- neet	Älä käytä hankaavia pesuaineita tai harjoja. Puhdista laitteen pinnat lampimällä vedellä ja miedolla pesuaineella käytäen pehmeää puhistuslinnaa.
	Jotkin laitteen osat voivat kuumentua käytön aikana. Anna laiteen jäähtyä ja kuivaa se puhtaalla liinalla tai paperipyyhkeillä tahrjen välttämiseksi.
	Poista tahrat miedolla pesuaineella.
Pidä liesituule- tin puhtaana.	Puhdista laite ja rasvasuodattimet kuukauden valein. Poista rasva huolellisesti sisäosasta ja rasvasuodattimista. Rasvan tai muiden jäämien kertyminen saattaa aiheittaa tulipalon. Kun suodattinen hälytys aktivoituu, noudata lisävarusteiden puh-distusohjeita. Katso kohta "Suodattinen hälytys" osiosta "Päivittä- nen käytö".
	Rasvasuodattimet voidaan pestä astianpesukoneessa. Pese astianpesukoneen alhaisella lämpötilalla ja lyhyellä ohjelmal- la. Rasvasuodattimessa voi esiintyä varimuutoksia, mutta se ei vai- kuta laitteen suorituskykyn.
Hiilisuodatin	Hiilisuodattimen kyllästymisaika vaihtelee ruoanlaittotavan ja rasva-suodattimen puhistustiheyden mukaan. Aktivoitunutta hiilisuoda-tinta ei voi pestä tai regeneroida, se tulee vaihtaa noin 4-6 kuukau- den käytön jälkeen tai sitä tiheämmin erityisen vaativassa käytössä.

4.2 Rasvasuodattimen puhdistaminen

Suodattimet tulee asentaa pidikkeiden avulla niin, että tapit ovat vastakkaisella puolella.

Puhdistaaksesi suodattimen

1. Paina asennuspidikkeen kahvaa liesituulettimen alaosassa olevassa suodatinpaneelissa (1).

1. Kallista suodattimen etuosaa hiukan alaspäin (2) ja vedä se sen jälkeen. Toista kaksi ensimmäistä vaihetta jokaisen suodattimen kohdalla.
2. Puhdista suodattimet sienellä käyttäen hankaamattomia pesuaineita tai pese ne astianpesukoneessa.

Pese astianpesukoneen alhaisella lämpötilalla ja lyhyellä ohjelmalla. Rasvasuodattimessa voi esiintyä värimuutoksia, mutta se ei vaikuta laitteen suorituskykyyn.

1. Asenna suodattimet takaisin noudattamalla kahden ensimmäisen vaiheen ohjeita päinvastaisessa järjestyksessä.

Toista vaiheet tarvittaessa kaikkien suodattimien kohdalla.

4.3 Hiilisuodattimen

Hiilisuodatin tulee vaihtaa, jos suodattimen hälytys on aktivoitunut.

Lue lisätietoa toiminnosta "Päivittäinen käyttö" -luvun kohdasta "Suodattimen hälytys".

VAROITUS! Hiilisuodatinta EI VOI pestä! Suodatinta ei voi regeneroida!

Hiilisuodattimen vaihtaminen:

5. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja

elektroniikkaromut. Älä hävitä merkillä

1. Irrota rasvasuodattimet laitteesta. Lue ohjeet tämän luvun osiosta "Rasvasuodattimen puhdistaminen".
2. Kierrä suodatinta vastapäivään (1) ja vedä sen jälkeen (2).

Asenna suodattimet takaisin noudattamalla ohjeita päinvastaisessa järjestyksessä.

Suodattimet on joka tapauksessa vaihdettava vähintään neljän kuukauden välein.

4.4 Lampun vaihtaminen

Tähän laitteeseen kuuluu LED-valo ja erillinen ohjauslaite (LED-muuntaja). Nämä osat saa vaihtaa ainoastaan huoltoteknikko. Mikäli laitteessa esiintyy toimintahäiriöitä, katso kohta "Huolto" luvusta "Turvallisuusohjeet".

merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.
