MANUALE UTENTE SEGWAY KICKSCOOTER F30D NINEBOT

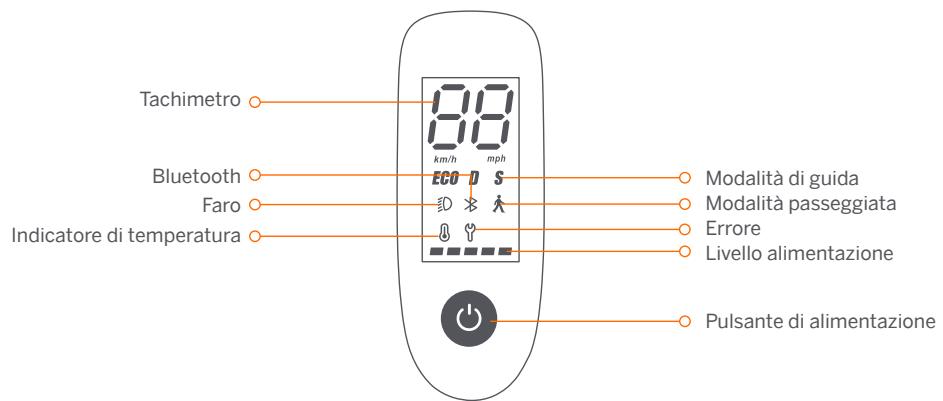

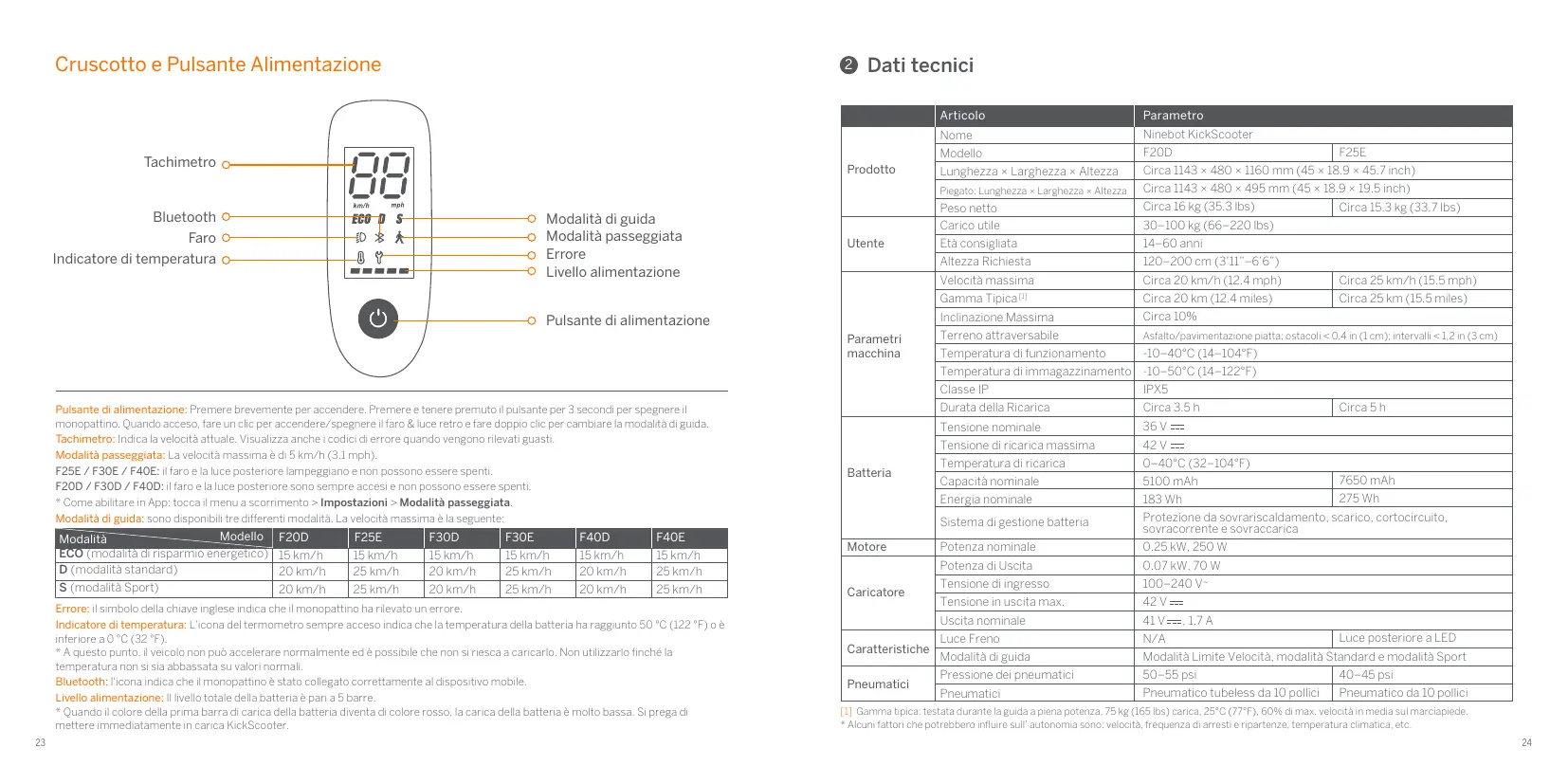

Cruscotto e Pulsante Alimentazione
Pulsante di alimentazione: Premere brevamente per accendere. Premere e tenere premuto il pulsante per 3 secondi per spagnere il monopattino. Quando acceso, fare un clic per accendere/spagnere il faro & luce retro e fare doppio clic per cambiare la modalità di guida.
Tachimetro: Indica la velocità attuale. Visualizzaanche codici erre quando vengono rilevati guasti.
Modalità passeggiata: La velocità massima è di 5 km/h (3.1 mph).
F25E / F30E / F40E: il faro e la luce posteriori lampeggiano e non possono essere spenti.
F20D / F30D / F40D: il faro e la luce posteriore sono sempre accesi e non possono essere spenti.
- Come abilitare in App: tocca il menu a scorrimento > Impostazioni > Modalità passeggiata
Modalità di guidà: sono disponibili tre differenti modalità. La velocità massima è la seguente:
| Modalità | Modello | F20D | F25E | F30D | F30E | F40D | F40E |
| ECO (modalità di risparmio energetico) | 15 km/h | 15 km/h | 15 km/h | 15 km/h | 15 km/h | 15 km/h | |
| D (modalità standard) | 20 km/h | 25 km/h | 20 km/h | 25 km/h | 20 km/h | 25 km/h | |
| S (modalità Sport) | 20 km/h | 25 km/h | 20 km/h | 25 km/h | 20 km/h | 25 km/h | |
Errone: il symbolo della chiave inglese indica che il monopattino ha rilevato un erre.
Indicatore di temperatura: L'icona del termometro sempre acceso indica che la temperatura della batteria ha raggiunto 50^ (122^) o è inferiore a 0^ (32^) .
- A Anything punto, il veicolo non più accelerare normalmente ed è possible che non si riesca a caricarlo. Non utilizzato finché la temperatura non si sia abbassata su valori normali.
Bluetooth: l'icona indica che il monopattino è stato collegato correttamente al dispositivo mobile.
Livello alimentazione: Il livello totale della batteria èEDI a 5 barre.
- Quando il colore della prima barra di carica della batteria diventa di colore rosso, la carica della batteria è molto bassa. Si prega di dettre immediamente in carica KickScooter.
Dati tecnici
| Articolo | Parametro | ||
| Prodotto | Nome | Ninebot KickScooter | |
| Modello | F20D | F25E | |
| Lunghezza × Larghezza × Altezza | Circa 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 inch) | ||
| Piegato: Lunghezza × Larghezza × Altezza | Circa 1143 × 480 × 495 mm (45 × 18.9 × 19.5 inch) | ||
| Peso netto | Circa 16 kg (35.3 lbs) | Circa 15.3 kg (33.7 lbs) | |
| Utente | Carico utile | 30-100 kg (66-220 lbs) | |
| Età consigliata | 14-60 anni | ||
| Altezza Richiesta | 120-200 cm (3'11"-6'6") | ||
| Parametri macchina | Velocità massima | Circa 20 km/h (12.4 mph) | Circa 25 km/h (15.5 mph) |
| Gamma Tipica[1] | Circa 20 km (12.4 miles) | Circa 25 km (15.5 miles) | |
| Inclinazione Massima | Circa 10% | ||
| Terrenoattraversabile | Asfalto/pavimentazione piatta: ostacoli < 0,4 in (1 cm); intervalli < 1,2 in (3 cm) | ||
| Temperatura di funzionamento | -10-40°C (14-104°F) | ||
| Temperatura di immagazzinamento | -10-50°C (14-122°F) | ||
| Classe IP | IPX5 | ||
| Durata della Ricarica | Circa 3.5 h | Circa 5 h | |
| Batteria | Tensione nominale | 36 V --- | |
| Tensione di ricarica massima | 42 V --- | ||
| Temperatura di ricarica | 0-40°C (32-104°F) | ||
| Capacità nominale | 5100 mAh | 7650 mAh | |
| Energia nominale | 183 Wh | 275 Wh | |
| Sistema di gestione batteria | Protezione da sovriscaldamento, scarico, cortocircuito, sovracorrente e sovraccarica | ||
| Motore | Potenza nominale | 0.25 kW, 250 W | |
| Caricatore | Potenza di Uscita | 0.07 kW, 70 W | |
| Tensione di ingresso | 100-240 V- | ||
| Tensione in uscita max. | 42 V --- | ||
| Uscita nominale | 41 V ---, 1.7 A | ||
| Caratteristiche | Luce Freno | N/A | Luce posteriore a LED |
| Modalità di guida | Modalità Limitè Velocità, modalità Standard e modalità Sport | ||
| Pneumatici | Pressione dei pneumatici | 50-55 psi | 40-45 psi |
| Pneumatici | Pneumatico tubeless da 10 polici | Pneumatico da 10 polici | |
[1] Gamma tipica: testata durante la guida a piena potenza, 75 kg (165 lbs) carica, 25^ (77^) , 60% di max. velocità in media sul marciapiede.
* Alcuni fattori che potrebbero influire sull'autonomia sono: velocità, frequenza di arresti e ripartenze, temperatura climatica, etc.
| Articolo | Parametro | ||
| Prodotto | Nome | Ninebot KickScooter | |
| Modello | F30E | F30D | |
| Lunghezza × Larghezza × Altezza | Circa 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 inch) | ||
| Piegato: Lunghezza × Larghezza × Altezza | Circa 1143 × 480 × 495 mm (45 × 18.9 × 19.5 inch) | ||
| Peso netto | Circa 16.9 kg (37.3 lbs) | Circa 16.4 kg (36.2 lbs) | |
| Utente | Carico utile | 30-120 kg (66-265 lbs) | |
| Età consigliata | 14-60 anni | ||
| Altezza Richiesta | 120-200 cm (3'11"-6'6") | ||
| Parametri macchina | Velocità massima | Circa 25 km/h (15.5 mph) | Circa 20 km/h (12.4 mph) |
| Gamma Tipica[1] | Circa 30 km (18.6 miles) | ||
| Inclinazione Massima | Circa 15% | ||
| Terrenoattraversabile | Asfalto/pavimentazione piatta; ostacoli < 0,4 in (1 cm); intervalli < 1,2 in (3 cm) | ||
| Temperatura di funzionamento | -10-40°C (14-104°F) | ||
| Temperatura di immagazzinamento | -10-50°C (14-122°F) | ||
| Classe IP | IPX5 | ||
| Durata della Ricarica | Circa 6.5 h | Circa 5 h | |
| Batteria | Tensione nominale | 36 V --- | |
| Tensione di ricarica massima | 42 V --- | ||
| Temperatura di ricarica | 0-40°C (32-104°F) | ||
| Capacità nominale | 10.2 Ah | 7650 mAh | |
| Energia nominale | 367 Wh | 275 Wh | |
| Sistema di gestione batteria | Protezione da sovriscaldamento, scarico, cortocircuito, sovracorrrente e sovraccarica | ||
| Motore | Potenza nominale | 0.3 kW, 300 W | |
| Caricatore | Potenza di Uscita | 0.07 kW, 70 W | |
| Tensione di ingresso | 100-240 V- | ||
| Tensione in uscita max. | 42 V --- | ||
| Uscita nominale | 41 V ---, 1.7 A | ||
| Caratteristiche | Luce Freno | Luce posteriore a LED | N/A |
| Modalità di guida | Modalità Limitale Velocità, modalità Standard e modalità Sport | ||
| Pneumatici | Pressione dei pneumatici | 50-55 psi | |
| Pneumatici | Pneumatico tubeless da 10 pollici | ||
[1] Gamma tipica: testata durante la guida a piena potenza, 75 kg (165 lbs) carica, 25^ (77^) , 60% di max. velocità in media sul marciapiède.
* Alcuni fattori che potrebbero influire sull' autonomia sono: velocità, frequenza di arresti e ripartenze, temperatura climatica, etc.
| Articolo | Parametro | ||
| Produotto | Nome | Ninebot KickScooter | |
| Modello | F40E | F40D | |
| Lunghezza × Larghezza × Altezza | Circa 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 inch) | ||
| Piegato: Lunghezza × Larghezza × Altezza | Circa 1143 × 480 × 495 mm (45 × 18.9 × 19.5 inch) | ||
| Peso netto | Circa 17.1 kg (37.7 lbs) | ||
| Utente | Carico utile | 30-120 kg (66-265 lbs) | |
| Età consigliata | 14-60 anni | ||
| Altezza Richiesta | 120-200 cm (3'11"-6'6") | ||
| Parametri macchina | Velocità massima | Circa 25 km/h (15.5 mph) | Circa 20 km/h (12.4 mph) |
| Gamma Tipica[1] | Circa 40 km (24.9 miles) | ||
| Inclinazione Massima | Circa 20% | ||
| Terrenoattraversabile | Asfalto/pavimentazione piatta; ostacoli < 0,4 in (1 cm); intervalli < 1,2 in (3 cm) | ||
| Temperatura di funzionamento | -10-40°C (14-104°F) | ||
| Temperatura di immagazzinamento | -10-50°C (14-122°F) | ||
| Classe IP | IPX5 | ||
| Durata della Ricarica | Circa 6.5 h | ||
| Batteria | Tensione nominale | 36 V --- | |
| Tensione di ricarica massima | 42 V --- | ||
| Temperatura di ricarica | 0-40°C (32-104°F) | ||
| Capacità nominale | 10.2 Ah | ||
| Energia nominale | 367 Wh | ||
| Sistema di gestione batteria | Protezione da sovriscaldamento, scarico, cortocircuito, sovracorrente e sovraccarica | ||
| Motore | Potenza nominale | 0.35 kW, 350 W | |
| Caricatore | Potenza di Uscita | 0.07 kW, 70 W | |
| Tensione di ingresso | 100-240 V~ | ||
| Tensione in uscita max. | 42 V --- | ||
| Uscita nominale | 41 V ---, 1.7 A | ||
| Caratteristiche | Luce Freno | Luce posteriore a LED | N/A |
| Modalityà di guida | Modalityà Limitè Velocità, modalità Standard e modalità Sport | ||
| Pneumatici | Pressione dei pneumatici | 50-55 psi | |
| Pneumatici | Pneumatico tubeless da 10 pollici | ||
[1] Gamma tipica: testata durante la guida a piena potenza, 75 kg (165 lbs) carica, 25^ (77^) , 60% di max. velocità in media sul marciapiede.
* Alcuni fattori che potrebbero influire sull'autonomia sono: velocità, frequenza di arresti e ripartenze, temperatura climatica, etc.
3 Certificazioni
Questo prodotto è certificato da TUV Rheinland per ANSI/CAN/UL-2272.
La batteria è conforme a UN/DOT 38.3.
La batteria è conforme a ANSI/CAN/UL-2271.
Dichiarazione di conformità dell'Unione europea
Important informazioni in materia di rifiuti di apparecchiature elettriche ed elettroniche (RAEE)
Informazioni di smaltimento e ricolico dei rifiuti elettronici per il corretto smaltimento di quello prodotto. Questo marchio indica che il prodotto non deve essere smaltito insiemeagli altri rifiuti domestici nell'Unione Europea.
Per evitare possibili danni all'ambiente o alla salute umana derivanti dallo smaltimento incontrato dei rifiuti, riciclare il prodotto responsabilmente per promuovere il riutilizzo sostinibile delle risorse materiali. Per restituire un dispositivo usato, utilizzare i sistemi di restituzione e raccolta oppure rivolgersi al rivenditore presso il quale è stato acquisatto il prodotto. Il rivenditore può raccogliere il prodotto per riciclario in modo sicuro per l'ambiente.
Informazioni sul riciclaggio della batteria per l'Unione europea
Le batterie o le confezioni per le batterie sono etichettate in conformità alla Direttiva europea 2006/66/CE relativamente Batterie eagli accumulatori e alle batterie eagli accumulatori come rifiuti. La Direttiva definisce il quadro per laresa e il riciclaggio di batterie e accumulatori usati, applicabile in tutta l'Unione europea. Qesta etichetta è applicata a diverse batterie per indicare che la batteria non deve esseregettata, ma recuperata Upon la fine della vita in base a esta direttiva.
Conformmente alla Direttiva europea 2006/66/CE, le batterie e gli accumulatori sono etichettati per indicare che devono essere raccolti separatamente e riciclati alla fine della vita. L'etichetta sulla batteria può includere un symbolo chimico per il metallo interessato nella batteria (Pb per piombo, Hg per mercurio e Cd per cadmium). Gli utenti di batterie e accumulatori non devono smaltire le batterie e gli accumulatori come rifiuti urbani non differenziate, ma utilizzare il quadro di raccolta disponibile per i clienti per i resi, il riciclaggio e il trattamento delle batterie e degli accumulatori. La partecipazione del cliente è importante per ridurre al minimo gli effetti potenziali delle batterie e degli accumulatori sull'ambiente e sulla salute umana a causa della potenziale presenza di sostanze
pericolose.
Prima di collocare apparecchiature elettriche ed elettroniche (EEE) nel flusso di raccolta dei rifiuti o negli impiani di raccolta dei rifiuti, l'utente finale di apparecchiature contenti batterie e / o accumulatori deve rimuovere tali batterie e accumulatori per la raccolta separata.
Direttiva sulla restrizione di sostanze pericolose (RoHS)
Questo prodotto Ninebot (Changzhou) Tech Co., Ltd., insieme alle parti incluse (cavi, fili e casi via) è conforme ai requisiti della Direttiva 2011/65/EU sulla restrizione dell'uso di alcune sostanze pericolose nelle apparecchiature elettriche ed elettroniche ("RoHS rivisto") oppure "RoHS 2").
Direttiva sulle apparecchiature radio
Segway-Ninebot EMEA, Dynamostraat 7, 1014 BN Amsterdam, The Netherlands
Ninebot (Changzhou) Tech Co., Ltd. dichiara che questo dispositivo è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della Direttiva RED 2014/53/UE, Direttiva Macchine 2006/42/CE e Direttiva RoHS 2011/65/UE.
La dichiarazione di conformità è disponibile al segunte indirizzo: http://eu-en.secway.com/support-instructions
| Bluetooth | Banda/e di frequenza | 2.4000-2.4835GHz |
| Max. Potenza RF | 20mW |

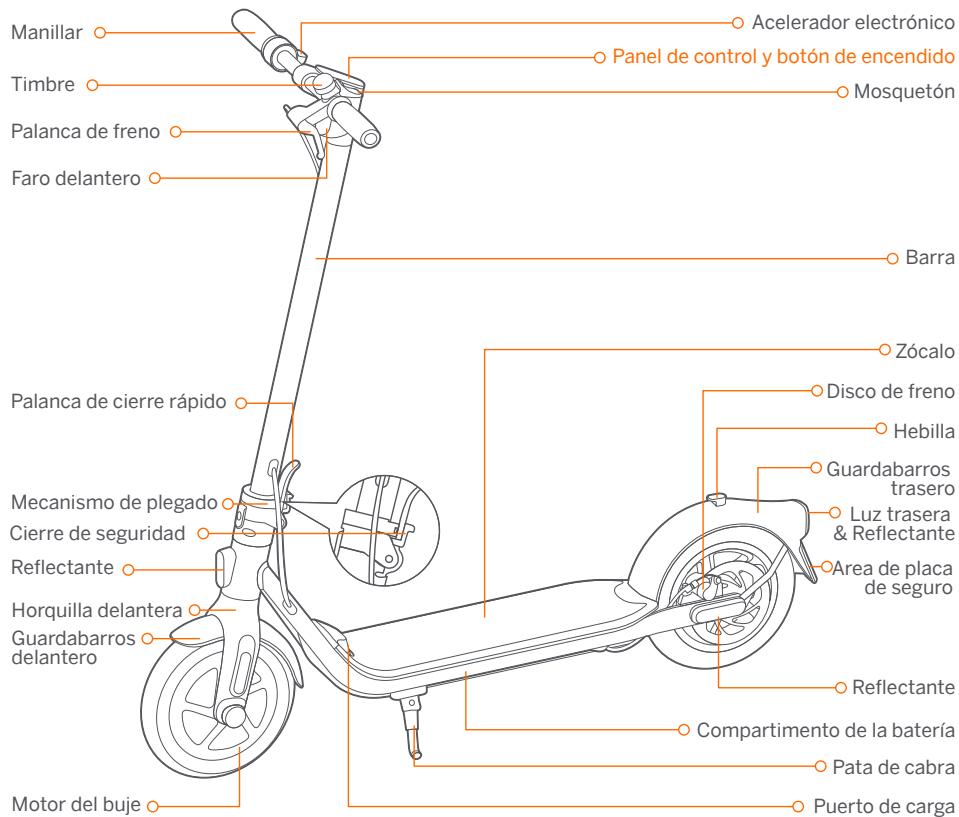

Diagrama
