Tipo di prodotto	Cappa aspirante
Marca	Franke
Modello	STEP FSI 612 GR
Larghezza (tipo 60)	598 mm
Altezza di installazione minima	650 mm sopra il piano di cottura
Diametro di uscita aria	120 mm (tubo rigido o flessibile)
Alimentazione elettrica	Rete con interruttore bipolare (apertura contatti ≥ 3 mm)
Potenza illuminazione	Lampada a incandescenza 40 W o alogena 20 W
Velocità motore	3 velocità: minima, media, massima
Filtri antigrasso	Metallici, lavabili in lavastoviglie (circa ogni 2 mesi)
Filtri a carbone attivo	Non lavabili, da sostituire ogni 3-4 mesi
Classi di isolamento	Classe I (messa a terra obbligatoria)
Uso	Domestico
Versione di installazione	Evacuazione esterna o ricircolo
Accessori forniti	Maschera di foratura, viti, griglia orientabile, profilo di chiusura, manuale di istruzioni

Domande frequenti - STEP FSI 612 GR FRANKE

Qual è l'altezza minima di installazione della cappa sopra il piano di cottura?

La distanza minima di sicurezza tra il piano di cottura e la cappa deve essere di almeno 650 mm.

Come collegare la cappa all'uscita dell'aria?

Collegare la cappa all'uscita dell'aria aspirata utilizzando un tubo rigido o flessibile di diametro uguale o superiore a 120 mm. Il percorso deve essere il più breve possibile.

Posso usare la cappa senza evacuazione esterna?

Sì, la cappa può funzionare in versione ricircolo. In questo caso, praticare un foro da 125 mm nel ripiano superiore e assicurarsi che i filtri a carbone attivo siano in posizione.

Come pulire i filtri antigrasso metallici?

I filtri antigrasso possono essere lavati in lavastoviglie circa ogni 2 mesi. Rimuoverli uno per uno, lavarli senza piegarli, asciugarli e rimontarli con l'impugnatura rivolta verso l'esterno.

Quando bisogna sostituire i filtri a carbone attivo?

I filtri a carbone attivo non sono lavabili né rigenerabili. Sostituirli ogni 3-4 mesi di utilizzo, o più spesso in caso di uso intensivo.

Come sostituire le lampade della cappa?

Per le lampade a incandescenza 40W: rimuovere i filtri metallici, svitare le lampade e sostituirle con nuove identiche. Per le lampade alogene 20W: rimuovere le 2 viti del supporto illuminazione, estrarre la lampada e sostituirla inserendo le spine nella presa.

Cosa fare se la cappa non funziona dopo l'installazione?

Verificare prima che la cappa sia collegata e che l'interruttore bipolare sia attivato. Assicurarsi di aver aperto energicamente il carrello scorrevole fino allo scatto di fine corsa per il primo utilizzo.

È sicuro usare fiamme libere sotto la cappa?

No, è vietato lasciare fiamme libere ad alta intensità sotto la cappa in funzione. Regolare le fiamme per evitare fuoriuscite laterali e non fiammeggiare alimenti sotto la cappa (rischio di incendio).

Come mantenere le superfici della cappa?

Utilizzare un panno umido e un detergente liquido neutro. Evitare prodotti abrasivi. Prima di qualsiasi pulizia, scollegare la cappa o azionare l'interruttore generale.

Posso installare la cappa da solo?

L'installazione deve essere eseguita a regola d'arte. Utilizzare la maschera di foratura fornita e rispettare le distanze minime. In caso di dubbio, rivolgersi a un professionista qualificato.

MANUALE UTENTE STEP FSI 612 GR FRANKE

CONSIGLI E SUGGERIMENTI 10 CARATTERISTICHE 11 INSTALLAZIONE 12 USO 14 MANUTENZIONE 15

SOMMAIRE

FR

CONSEILS ET SUGGESTIONS 17 CHARACTERISTIQUES 18 INSTALLATION 19 UTILISATION 21 ENTRETIEN 22

INHALTSVERZEICHNIS

DE

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio.

È possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti a installazione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il piano di cottura e la cappa deve essere di 650 mm (alcuni modelli possono essere installati ad un'altezza inferiore; fare riferimento ai paragrafi ingombro e installazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della cappa.
• Per apparecchi in Classe I, accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere a una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

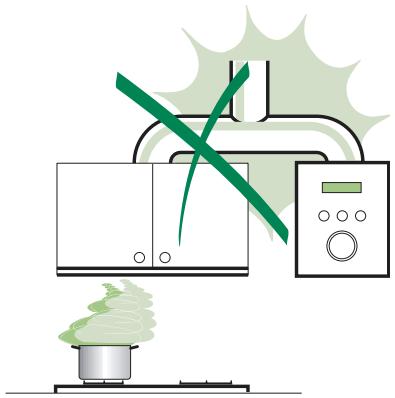

• La cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina. Non fare mai uso improprio della cappa. Non lasciare fiamme libere a forte intensità sotto la cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi. Non preparare alimenti flambé sotto la cappa da cucina; pericolo d'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllate o istruite all'uso dell'apparecchio da persona responsabile della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei filtri secondo gli intervalli consigliati (rischio di incendio).
• Per la pulizia delle superfici della cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

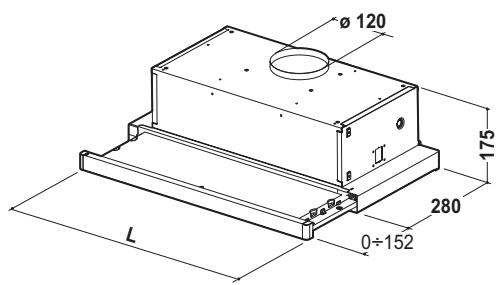

Ingombro

Tipo Cappa	45	50	55	60	70	80	90
L	448	498	548	598	698	798	898

Componenti

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri
8	1	Griglia direzionata Uscita Aria
20	1	Profilo chiusura
Rif.	Q.tà	Componenti di Installazione
12a	4	Viti 4,2 x 44,4
12e	2	Viti 2,9 x 9,5
	Q.tà	Documentazione
	1	Libretto Istruzioni

Foratura Piano di supporto e Montaggio Cappa

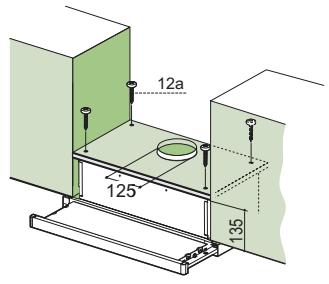

MONTAGGIO CON VITI

• Il piano di supporto della cappa deve essere rientrante di 135 mm dal piano inferiore dei pensili.
• Forare con diametro 4,5 mm il supporto utilizzando la dima di foratura in dotazione.
• Praticare un foro di diametro 125 mm sul piano di supporto, utilizzando la dima di foratura in dotazione.
• Fissare con 4 viti 12a (4,2 x 44,4) in dotazione.

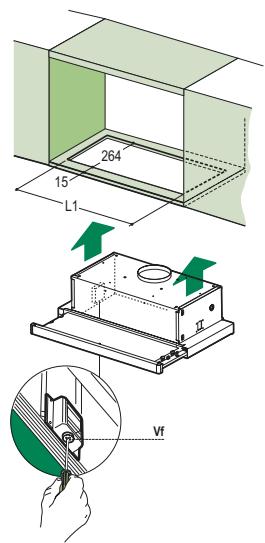

MONTAGGIO CON FISSAGGIO A SCATTO

• La cappa può essere installata direttamente sul piano inferiore dei pensili con i supporti laterali a scatto.
• Praticare un incasso sul piano inferiore del pensile, come indicato.
• Inserire la cappa fino ad agganciare i supporti laterali a scatto.
• Bloccare definitivamente serrando le viti Vf dal lato della cappa.

Tipo Cappa	45	50	55	60	70	80	90
L1	352	402	452	502	602	702	802

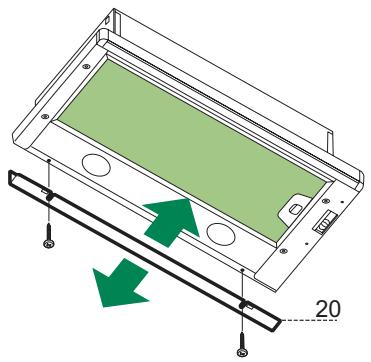

PROFILO DI CHIUSURA

• Lo spazio tra il bordo della cappa e la parete di fondo può essere chiuso applicando il profilo 20 in dotazione con le viti predisposte a quello scopo.

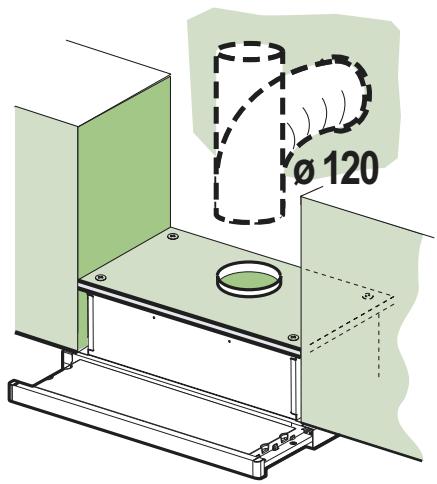

USCITA ARIA VERSIONE ASPIRANTE

Per installare in versione aspirante, collegare la cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di diametro 120 mm, la cui scelta è lasciata all'installatore.

• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

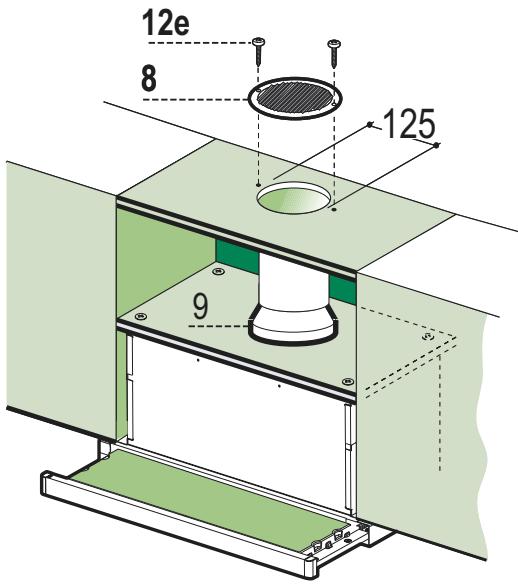

USCITA ARIA VERSIONE FILTRANTE

• Praticare un foro Ø 125 mm sull'eventuale Mensola soprastante la Cappa.
• Collegare la Flangia al foro di uscita sulla Mensola soprastante la Cappa con un tubo rigido o flessibile di Ø 120 mm.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Fissare la Griglia direzionata 8 sull'uscita con 2 Viti 12e (2,9 x 9,5) in dotazione.
• Assicurarsi della presenza dei Filtri antiodore al Carbone attivo.

CONNESSIONE ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Dopo aver installato la cappa è necessario per la prima volta tirare il carrello scorrevole energicamente fino a sentire lo scatto di fine corsa.

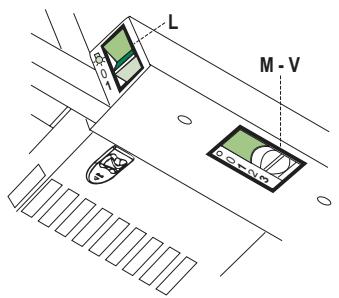

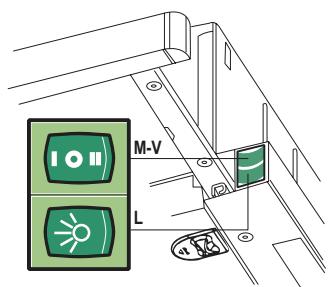

Quadro comandi

L Luci: Accende e spegne l'Impianto di Illuminazione. M Motore: Accende e spegne il motore Aspirazione. V Velocità: Determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.
2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.
3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.

L Luci Accende e spegne l'Impianto di Illuminazione. M Motore Accende e spegne il motore Aspirazione. V Velocità Determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.
2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.

Filtri antigrasso

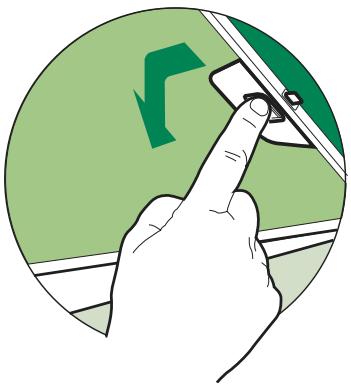

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPTANTI

• Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Estrarre il carrello aspirante.
• Togliere i Filtri uno alla volta, agendo sugli appositi agganci.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un'eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
• Chiudere il carrello aspirante.

Filtri antidore (Versione Filtrante)

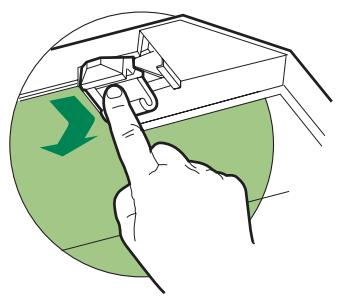

SOSTITUZIONE

• Non sono lavabili né rigenerabili, vanno sostituiti ogni 4 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Estrarre il carrello aspirante.
• Togliere i Filtri Antigrasso
• Rimuovere il Filtro antidore al Carbone attivo saturo, agganciandolo agli appositi agganci. Rimontare i Filtri antigrasso. Richiudere il carrello aspirante.

Illuminazione

SOSTITUZIONE LAMPADE

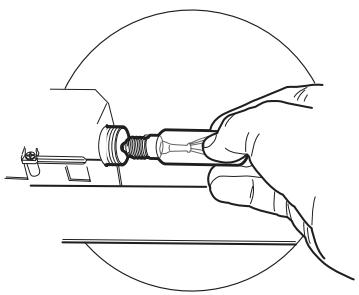

Lampade a incandescenza da 40 W

• Togliere i Filtri antigrasso metallici.
• Svitare le Lampade e sostituirle con nuove di uguali caratteristiche.
• Rimontare i Filtri antigrasso metallici.

SOSTITUZIONE LAMPADE

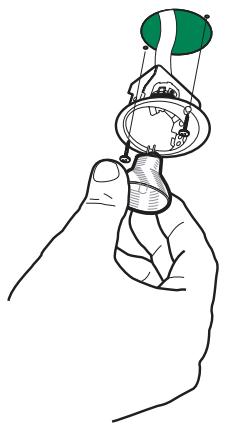

Lampade alogene da 20 W.

• Togliere le due viti che fissano il Supporto illuminazione e sfilarlo dalla Cappa.
• Estrarre la Lampada dal Supporto.
• Sostituirla con una nuova di uguali caratteristiche, facendo attenzione di inserire correttamente i due spinotti nella sede del Supporto.
• Rimontare il Supporto fissandolo con le due Viti precedentemente tolte.
