Ürün Tipi	Davlumbaz
Marka	Franke
Model	STEP FSI 612 GR
Genişlik (tip 60)	598 mm
Minimum kurulum yüksekliği	Pişirme yüzeyinin 650 mm üzerinde
Hava çıkış çapı	120 mm (sert veya esnek boru)
Elektrik beslemesi	Şebeke bağlantısı, iki kutuplu anahtar (kontak açıklığı ≥ 3 mm)
Aydınlatma gücü	Akkor lamba 40 W veya halojen lamba 20 W
Motor hızları	3 hız: düşük, orta, yüksek
Yağ filtreleri	Metal, bulaşık makinesinde yıkanabilir (yaklaşık 2 ayda bir)
Aktif karbon filtreleri	Yıkanamaz, 3-4 ayda bir değiştirilmelidir
Yalıtım sınıfları	Sınıf I (topraklama zorunlu)
Kullanım	Ev tipi
Kurulum versiyonu	Dış tahliye veya devridaim
Verilen aksesuarlar	Delik şablonu, vidalar, yönlendirilebilir ızgara, kapatma profili, kullanım kılavuzu

Sık sorulan sorular - STEP FSI 612 GR FRANKE

Davlumbazın ocak üzerindeki minimum montaj yüksekliği nedir?

Ocak ile davlumbaz arasındaki minimum güvenlik mesafesi en az 650 mm olmalıdır.

Davlumbazı hava çıkışına nasıl bağlarım?

Davlumbazı, iç çapı 120 mm veya daha büyük olan sert veya esnek bir boru ile emiş havası çıkışına bağlayın. Boru yolu mümkün olduğunca kısa olmalıdır.

Davlumbazı dış tahliyesiz kullanabilir miyim?

Evet, davlumbaz devridaim modunda çalışabilir. Bu durumda, üst raf delgi şablonunda belirtilen 125 mm'lik bir delik açın ve aktif karbon filtrelerinin takılı olduğundan emin olun.

Metal yağ filtreleri nasıl temizlenir?

Yağ filtreleri yaklaşık 2 ayda bir bulaşık makinesinde yıkanabilir. Filtreleri tek tek çıkarın, bükmeden yıkayın, kurutun ve tutma kolu dışarı bakacak şekilde yeniden takın.

Aktif karbon filtreleri ne zaman değiştirilmelidir?

Aktif karbon filtreleri yıkanamaz veya yenilenemez. Kullanıma bağlı olarak her 3 ila 4 ayda bir veya yoğun kullanımda daha sık değiştirin.

Davlumbaz lambaları nasıl değiştirilir?

40W akkor lambalar için: metal filtreleri çıkarın, lambaları sökün ve aynı tipte yenileriyle değiştirin. 20W halojen lambalar için: aydınlatma braketindeki 2 vidayı çıkarın, lambayı çıkarın ve fişleri prize takarak yenisiyle değiştirin.

Kurulumdan sonra davlumbaz çalışmazsa ne yapmalıyım?

Öncelikle davlumbazın fişe takılı olduğundan ve iki kutuplu anahtarın açık olduğundan emin olun. İlk kullanım için kayar sehpayı sonuna kadar açarak tıklamayı duyduğunuzdan emin olun.

Davlumbaz altında açık alev kullanmak güvenli midir?

Hayır, davlumbaz çalışırken yüksek yoğunluklu açık alev bırakılması yasaktır. Alevleri, yanlara taşmayacak şekilde ayarlayın ve davlumbaz altında yiyecekleri flambe etmeyin (yangın riski).

Davlumbaz yüzeyleri nasıl temizlenir?

Nemli bir bez ve nötr sıvı deterjan kullanın. Aşındırıcı ürünlerden kaçının. Temizlemeden önce davlumbazı fişten çekin veya ana şalteri kapatın.

Davlumbazı kendim kurabilir miyim?

Kurulum, tüm kurallara uygun olarak yapılmalıdır. Verilen delik şablonunu kullanın ve minimum mesafelere uyun. Şüphe durumunda kalifiye bir uzmana danışın.

KULLANIM KILAVUZU STEP FSI 612 GR FRANKE

Bu kullanma talimati birden fazla cihaz modeli icinGPCerlidir.

Cihaziniza uymayan bazi donanim ozellikleri tarif edilmis olabilir.

MONTAJ

• Yalnis veya eksik montajdanDOGAN herhangi bir zararin sorumluluğu ureticiye ait degildir.
• Davlumbaz ile pişirici cihazın ocak kılımıarasindaki minimum güvenlik mesafesi 650 mm.dir (bazı modeller daha alçak seviyede bir yüksekkığ kurulabilir, hacim ve kurulum ile ilgili paragraflara bakıniz).
• Besleme voltajin, davlumbaz icerisine yerleştilen bilgi etiketinde belirtilenle ayn olup olmadgün kontrl edin.
• Sinif I elektrikli alelteri icin, guç kayıngün yeterli topraklamayı,...saglayip,...saglamadi,...kontrol edin. Minimum 120 mm)...capinda bir boru yoluyla davlumbazi,...cık)..bacasina,...baglayin. Baca,...baglantisi,...mumkun oldu-. gunca kisa olmaldir.
• Davlumbaz borusunu yanici duman taşiyan baca deligiine (buhar kazani, somine, vb.) baglamayin.
• Davlumbazin elektrikle calismayan aletlerle (ornegin; gazlci hazlar) bagintili olarak kullanilmaması halinde cikis gazinin geri tepmesini onlemek amaciyla odada yeterli bir havalandirma saglanmalidir. Temiz hava girisini temin etmek icin mutfakta dokrudan disariya acilan bir açiklik bulunmalidir.

KULLANIM

• Davlumbaz mutfaktaki kokularin emilmesi amaciyla evlerde kullanim icin tasaranmistir. Ticari ve endustriyel amaclar icin kullanmayiniz.
• Davlumbazi tasarlandigi amaclarin disinda kesinlikle kullanmayiniz.

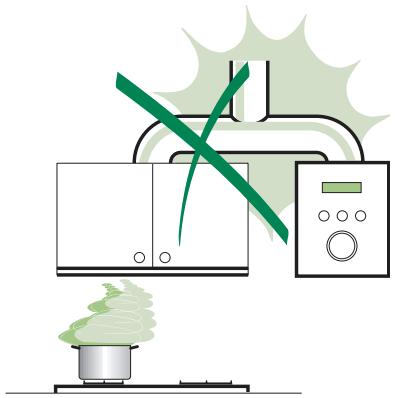

• Davlumbaz calisirken altinda kesinlikle yuksek ciplak ates birakmayin.
• Alev yǒguìnluǒgùnu doʊɡrudān tencerénin ™linda kalacak Şekilde ayarlayīn, kénarlarīn sarmadɪgɪndan emin olun.
• Yägda kizartma tavaları nı kullanirken surekli olarak takip edin: fazla isinan yaq tutusabilitir.
• Kapağın altindaki kılıçmadan kaçının, yangın risik
• Bu alet, güvenliklerinden sorumlu kılışer tarafindan kontrol edilmedikleri veya erfolilmeditikleriSurece; fiziksel, duyumsal ve zihinsel kapasitesinde kılıtlama olan (cocuklar dahil) veya aleti kullanma tecrubesi ve bilgisi olmayan kılışer tarafindan kullanılamaz.
• Bebeklerin, alétle oynamadiklarindan emin olmak,—çin kontrol edilmeli gerekir.

BAKIM

Herhangi bir bakim isleminiGPCkeleStirmeden once davlumbazikapatin veya fisini cikarin.
- Filtreri belirtilen zamanlarda temizleyin ve / veya degistirin(Yangin riski).
- Cihazi nemli bir bez ve nõrbir siv i deterjan kullanarak temizleyin.

Urün veya paketi üzerindeki sembolü, bu urünün normal bir evsel atik olarak gürumlmesi ve bu tip elektriki veya elektronik cihazlarin atildigi donusümlu toplama noktarina terkedilmesi gerektigi isaret eder. Bu urünu gerektigi gibi elimine etme kurallarina uyarsaniz cevre ve insan sagligi üzerindeki olumsuz etkilerini bertarf etmeye katki saglamis olursunuz. Bu urünün geridonusum kosullari hakinda daha ayrintili bilgi icin hudutlarıinde bulundugunuz belediyenin ilgili diaresine, atik yoketme servisine veya urünün saticisina dinismaniz.

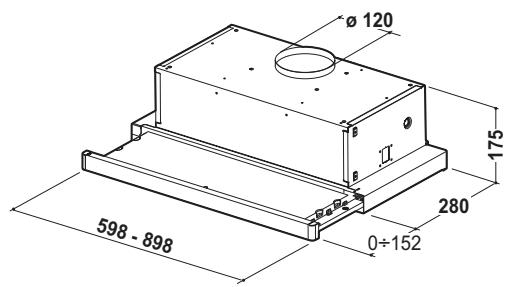

Boyutlar

Davlumbaz	45	50	55	60	70	80	90
L	448	498	548	598	698	798	898

Parçalar

Ref.	Adedi	Ürünün
1	1	Davlumbaz güvdesi ile: Kontrol Düğmeleri. Lamba, Üfleyici, Filtreler
8	1	Yönlordirmeli Hava Çkış Izgarası
20	1	Kapatma elemani

Ref.	Adedi	Montaj Parçalari
12a	4	Vidalar 4,2 x 44,4
12e	2	Vidalar 2,9 x 9,5

Adedi malzeme

1 Kullanim Kilavuzu

Destek yüzeyinin delinmesi ve davlumbaz montaji

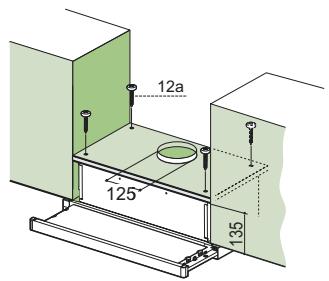

VIDALARILE MONTAJ

• Davlumbazın destek yüzeyi, desteklerin alt:yüzunden 135 mm iceride olması gerekmektedir.
• Verilen kalibi kullanmak sureti ile destekte 4,5 mm apsulation bir delikuncated.
• Verilen kalibı kullanmak sureti ile destek yüzeyinde 125 mm capinda bir delikagine.
• Verilen 4 adet 12a (4,2 x 44,4) vida ile tespit edin.

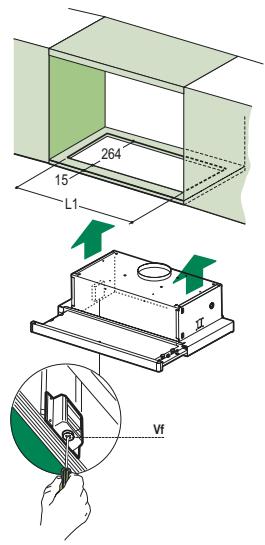

GEÇMELİ TESPİT DÜZENEQE İL MONTAJ

• Davlumbaz, gezemeli yan destekler vasitası ileogrudan desteklerin alt katına monte edile bilir.
• Desteklerin alt katina, belirtilen sekilde bir delikagine.
• Geçmeli yan destekleri takana kadar davlumbazı yerleştinir.
• Vf vidalarini alttan sikişirarak davlumbaz bloke edin.

Davlumbaz	45	50	55	60	70	80	90
L1	352	402	452	502	602	702	802

KAPATMA PROFILI

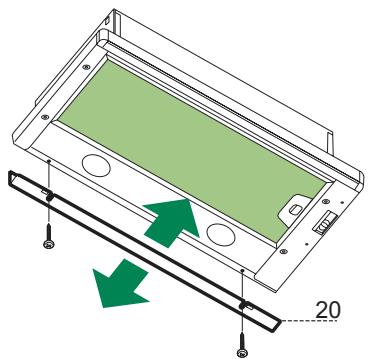

• Davlumbazın kenari ile arka Duvarınarasındaki boşluk, bu amaç icin verilen vidalar ile 20 profili uygulanmak sureti ile kapatilabilelir.

ASPIRATORLÜ MODEL HAVA ÇIKİSİ

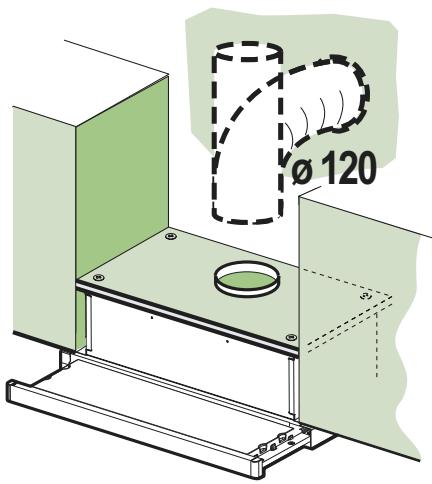

Aspiratorlü modelin montaji icin, davlumbaz, montörün/seceçegi 120 mm capinda sert veya esnek bir boru ileçkışkanalina baglanmalidir.

• Boruyu uygun kelepçelerle sikarak sabitleyiniz. Bu malzeme davlumbaz donanimiyla birlikte verilmemistir.
• Varsa aktif karbonlu koku Alma filtrerinientries.

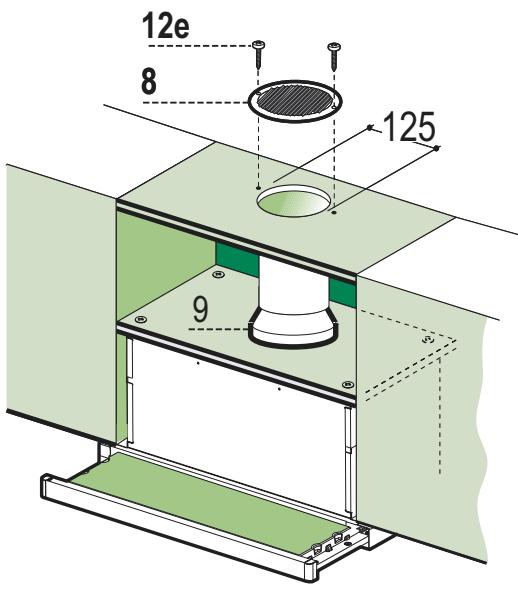

FILTRELİ MODEL HAVA ÇIKΙSİ

• Davlumbazın üzerinde eger mevcut ise yerleşik bulunan 125 mm capinda bir delikaginez.
• Davlumbaz üzerindeki konsoldaki Çkış deligiine flanş 120 mm capinda esnek ya da sert bir boru ile baglayıniz.
• Boruyu uygunözellakte kelepçelerle seksınüz. Gereken malzeme cihaz donanımlyla birlikte verilmemistir.
• Yönlendirmeli 1zgaray1 8 donanimdaki 2 adet vida ile 12e (2,9 x 9,5) çíkɪs noktasina sabitleyiniz.
• Aktif karbonlu koku filtrerinin mevcut olduklarindan emin olunuz.

ELEKTRIK BAGLANTISI

• Davlumbazı, en az 3 mm kontakalıkkılgı對於 kutuplu bir anahtar üzerinde sebeke cereyanına®, baglayın.
• Davlumbaz ilk kez monte edildikten sonra, yüruyen arabanın, tamponda klik sesi duyulana kadar el ile açilması gerekmektedir.

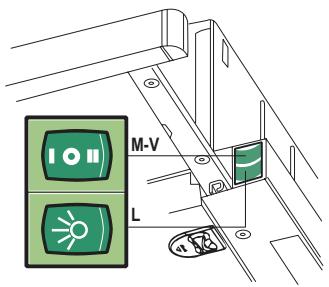

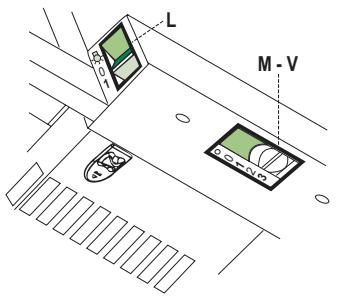

Kumanda tablosu

L Işiklar Aydinlatma tesisatı açip kapatır.
M Motor Havacekme motorunu açip kapatir.
V Hiz Çalışma hüzıni belirler:

1. Az miktarda pişirme buharı oldugunda, surekli veözellikle sessiz bir havadevir daimine uygun minümum.Gray.
2. Hava emme güü ve ses seviyesiarasindaki optimal oranti saysinde kullanışartlarınn buyukbir kismına uygun orta seviyede hiz.
3. Uzun sureleree de maksum piisirme buhari emisyonlarini gogusle-meye uygun maksum hiz.

L Işiklar Aydinlatma tesisatı açıp kapatır.
M Motor Hava cekme motorunu açip kapatir.
V Hiz Calisma hizin1 belirler:

1. Az miktarda pişirme buharı oldugunda, surekli veözellikle sessiz bir havadevir daimine uygun minümum Hz.
2. Hava emme güü ve ses seviyesiarasindaki optimal oranti saysinde kullanışartlarınin yüzük bir kismina uygun orta seviyede hiz.

Yag filterleri

MONTELI METAL YAG FILTRELERININ TEMIZLIGI

• Bulaşık makinesinde yıkanabilirler, 2 ayda bir veya Özellikle yüzgün kullanımöz konusu ile daha sık yıkanmalid行李.
  Emme arabasini cikartin.

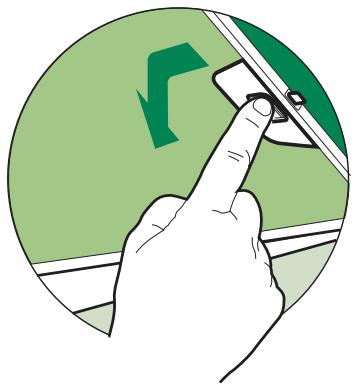

• Kancalarına bastirmak sureti ile filtrerleri teker teker çıkartin.
• Filtreleri katlamadan yikayın ve monte etmeden önce kurutun. (Zamanla filtre:yüzeyinde meydana gelebilecek renkdehyşikiği filtrrenin etkinliginde kesinlikle bir azalmaya neden olmaz.)
• Kolu disaridan gürilen tarafa kalacak sekilde yeniden monte edin.
  Emme arabasini kapatin.

Koku filtreleri (Filtreli Versiyon)

DEGISTIRME

• Yicanmazlar ve yeniden kullanılamazlar, yaklaşık her 4 ay kulanild.dktan sonra veya Özellikle)yogun kullanım四周 konusu isendeğistirilirler.
  Emme arabasini cikartin.
• Yag filtrerini Çıkartin.

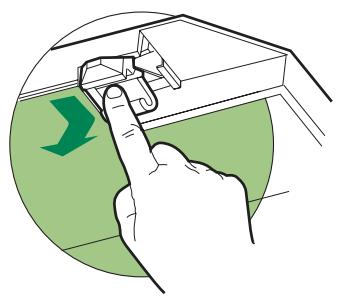

• Kancalarından bastırarak koku filtresini aktif saturkardan Türkiye.
• Yag filtrresini yerine takin.
  Emme arabasini kapatin.

Aydinlatma

AMPULLERIN DEGISTIRILMESI

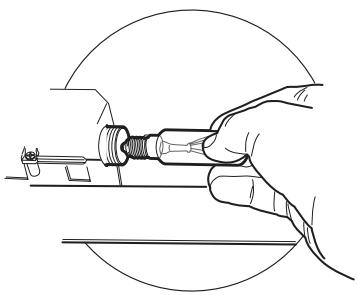

40 W akkor lambalar

Metalik yag tutucu filtrerleri cikariniz.
- Ampulleri geşetip Çikarınüz ve�能:i Özellijklere sahip yenileriyledehyşiriniz.
Metalik yag tutucu filtrerleri tekrar takiniz.

Aydinlatma

AMPUL DEGISTIRME

20 W halojen ampuller

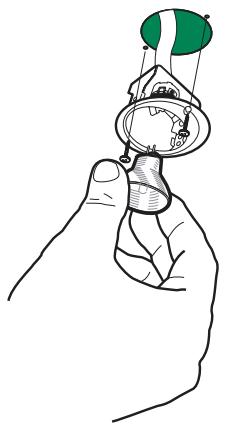

• Lamba Destek parçasinı sabitleyen iki vidayı seksüp, parçayı Davlumbazdan Çikarınız.
• Ampulü Destek parçasindanentries.
• Ayni Özellikere sahip bir yenisi ile degişiriniz ve ikikıçık (iğne) fişinin Destek parçası icindeki yuvalarına iyi oturduguunda emin olunuz.
• Destek parçasinı tekrar yerine takıp/DDa hance dokulan vidaları ile sabitleyiniz.

Franke S.p.a.

Via Pignolini,2

37019 Peschiera del Garda (VR)

www.franke.it

436002977_ver6
