Produkttyp	Dunstabzugshaube
Marke	Franke
Modell	STEP FSI 612 GR
Breite (Typ 60)	598 mm
Minimale Installationshöhe	650 mm über der Kochfläche
Luftaustrittsdurchmesser	120 mm (starres oder flexibles Rohr)
Stromversorgung	Netz mit zweipoligem Schalter (Kontaktöffnung ≥ 3 mm)
Beleuchtungsleistung	Glühlampe 40 W oder Halogenlampe 20 W
Motorstufen	3 Stufen: minimal, mittel, maximal
Fettfilter	Metall, spülmaschinenfest (ca. alle 2 Monate)
Aktivkohlefilter	Nicht waschbar, alle 3-4 Monate ersetzen
Isolationsklasse	Klasse I (Erdung erforderlich)
Verwendung	Haushalt
Installationsversion	Abluft oder Umluft
Mitgeliefertes Zubehör	Bohrschablone, Schrauben, Auslassgitter, Verschlussprofil, Bedienungsanleitung

Häufig gestellte Fragen - STEP FSI 612 GR FRANKE

Was ist die minimale Installationshöhe der Dunstabzugshaube über der Kochfläche?

Der Mindestsicherheitsabstand zwischen Kochfläche und Dunstabzugshaube muss mindestens 650 mm betragen.

Wie schließe ich die Dunstabzugshaube an den Luftauslass an?

Schließen Sie die Dunstabzugshaube mit einem starren oder flexiblen Rohr mit einem Durchmesser von mindestens 120 mm an den Luftauslass an. Der Weg sollte so kurz wie möglich sein.

Kann ich die Dunstabzugshaube ohne Abluft nach außen verwenden?

Ja, die Dunstabzugshaube kann im Umluftbetrieb verwendet werden. Bohren Sie dazu ein 125 mm großes Loch in die obere Platte und stellen Sie sicher, dass die Aktivkohlefilter eingesetzt sind.

Wie reinige ich die Metallfettfilter?

Die Fettfilter können etwa alle 2 Monate in der Spülmaschine gereinigt werden. Entfernen Sie sie einzeln, waschen Sie sie ohne zu knicken, trocknen Sie sie und setzen Sie sie mit dem Griff nach außen wieder ein.

Wann müssen die Aktivkohlefilter ausgetauscht werden?

Aktivkohlefilter sind weder waschbar noch regenerierbar. Ersetzen Sie sie alle 3 bis 4 Monate oder häufiger bei intensiver Nutzung.

Wie tausche ich die Lampen der Dunstabzugshaube aus?

Bei 40W-Glühlampen: Entfernen Sie die Metallfilter, schrauben Sie die Lampen heraus und ersetzen Sie sie durch identische neue. Bei 20W-Halogenlampen: Entfernen Sie die 2 Schrauben der Lampenhalterung, ziehen Sie die Lampe heraus und setzen Sie die neue ein, indem Sie die Stecker in die Fassung stecken.

Was tun, wenn die Dunstabzugshaube nach der Installation nicht funktioniert?

Überprüfen Sie zuerst, ob die Dunstabzugshaube richtig angeschlossen ist und der zweipolige Schalter aktiviert ist. Stellen Sie sicher, dass Sie den Schiebeschlitten für die erste Benutzung kräftig bis zum Endanschlag geöffnet haben.

Ist es sicher, offene Flammen unter der Dunstabzugshaube zu verwenden?

Nein, es ist verboten, offene Flammen hoher Intensität unter der laufenden Dunstabzugshaube zu lassen. Stellen Sie die Flammen so ein, dass kein seitlicher Austritt erfolgt, und flambieren Sie keine Speisen unter der Dunstabzugshaube (Brandgefahr).

Wie pflege ich die Oberflächen der Dunstabzugshaube?

Verwenden Sie ein feuchtes Tuch und ein neutrales Flüssigwaschmittel. Vermeiden Sie scheuernde Reinigungsmittel. Trennen Sie die Dunstabzugshaube vor jeder Reinigung vom Stromnetz oder betätigen Sie den Hauptschalter.

Kann ich die Dunstabzugshaube selbst installieren?

Die Installation muss fachgerecht erfolgen. Verwenden Sie die mitgelieferte Bohrschablone und beachten Sie die Mindestabstände. Im Zweifel ziehen Sie einen qualifizierten Fachmann hinzu.

BEDIENUNGSANLEITUNG STEP FSI 612 GR FRANKE

GB Instructions for use and installation Cooker Hood
Istruzioni per l'uso e l'installazione Cappa
FR Mode d'emploi et installation Hotte de Cuisine
DE Bedienungsanleitung und Einrichtung Dunstabzugshaube
TR Kullanim ve montaj talimatlari Davlumbaz

FTC 512 FTC 612

FTC 912 FTC 662

FTC 962 FTC 932

FTC 5512 FTC 6032

INDEX

EN

RECOMMENDATIONS AND SUGGESTIONS 3
CHARACTERISTICS 4
INSTALLATION 5
USE 7
MAINTENANCE 8

INDICE

IT

EMPFEHLUNGEN UND HINWEISE 24
CHARACTERISTIKEN 25
MONTAGE 26
BEDIENUNG 28
WARTUNG. 29

ICERIKLER

TR

TAVSIYELER VE.ONERILER 31
OZELLIKLER 32
MONTAJ 33
KULLANIM 35
BAKIM 36

These Gebrauchsanleitung gitt fur mehrere Geräe-Ausfuhrungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäß Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650mm betragen (eineige Modelle können an einer geringeren Höhe installiert werden, beziehen Sie sich dazu auf den Absatz Raumbedarf und Installation).
• Prufen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschrittsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftastrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.

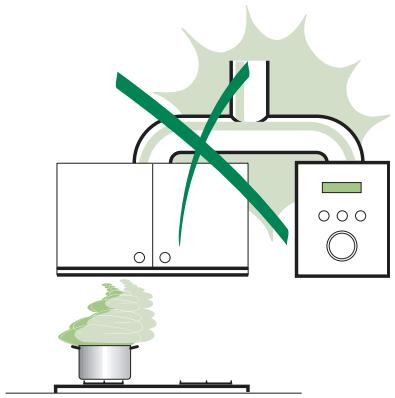

  Die Haubearf an keine Entlufungsschichte angeschlüssen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüfung gesört werden. Soltte die Küche thisbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzuführ gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Kuchengerüchen vorgesehen.
• Unsachgemäß Einsatz der Haube ist zu unterlassen.
• Groß Flammen bei eingeschalteter Haube niemals unbedeckt setzen.

Achtung! GroBe Flammen bei eingeschalteter Haube niemals unbedeckt lessen.
Die Intensität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt. Achtung! Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: Überhitztes Öl kann sich entzünden.
- Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzüden.
- Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
- Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigem Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
- Kinder)durfen sich nicht unbeaufsichtigt in der Naze des Gerats aufhalten und auf keinen Fall mit dem Gerat speien.

WARTUNG

• Bevor Wartungsarbeiten durchgefuhrt werden, muss die Stromzufahr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.
• Bitte keine Reinigungsmittel mit Scheuermittel verwenden. Die Oberfläche wird damit verkratzt.

Das Symbol auf dem Produkt oder seiner Verpackung wird daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgendes Produkte schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieser Produkte erhalten Sie von Ihr Hem Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Platzbedarf

Hauben-Typ	45	50	55	60	70	80	90
L	448	498	548	598	698	798	898

K componenten

Pos.	St.	Produktkomponenten
1	1	Haubenkörper mit Schaltern, Beleuchtung, Geblasegruppe, Filter
8	1	Luftleitgitter Luftaustritt
20	1	Abdeckprofil
Pos.	St.	Montagekomponenten
12a	4	Schrauben 4,2 x 44,4
12e	2	Schrauben 2,9 x 9,5
St.		Dokumentation
1		Bedienungsanleitung

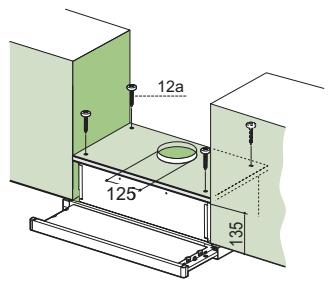

Bohren der Trägerplatte und Montage der Dunstabzugshaube MONTAGE MIT SCHRAUBEN

• Die Hauben-Trägerplatte muss 135mm oberhalb der Oberschrank-Unterfläche positioniert werden.
• Mit Hilfe des beiliegenden Bohrplanes Löscher 4,5mm in die Trägerplatte bohren.
• Mit Hilfe des beiliegenden Bohrplanes ein Loch 125mm in die Trägerplatte bohren.
• Mit 4 der mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

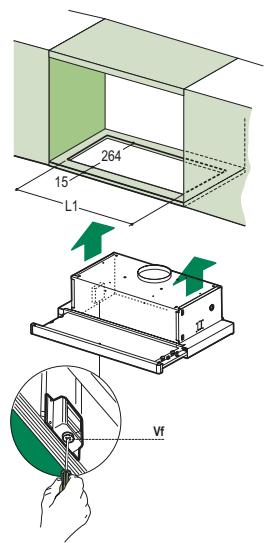

MONTAGE MIT SCHNAPPVERSCHLUSS

• Die Haube kann direkt an der Oberschrank-Unterfläche mit seitlichen Einrasthalterungen montiert werden.
• Die Einbauvorrichtung laut Abbildung an der Unterseite des Oberschrankes anbringen.
• Die Haube einführen, bis die seitlichen Schnappverschlüsse einrasten.
• Mit Hilfe der Schrauben Vf die Haube von der Unterseite her definitiv fixieren.

Hauben-typ	45	50	55	60	70	80	90
L1	352	402	452	502	602	702	802

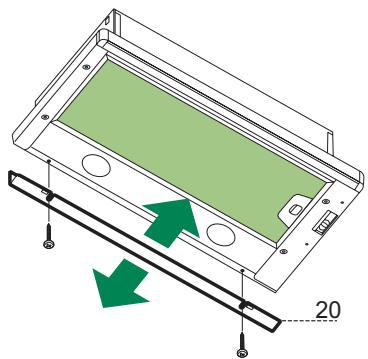

ABDECKPROFIL

• Der Bereich zwischen Haubenkante und Rückwand kann mit Hilfe des mitgelieferten Abdeckprofils 20 und der für diesen Zweck vorgesehenen Schrauben geschlossen werden.

Anschlüsse

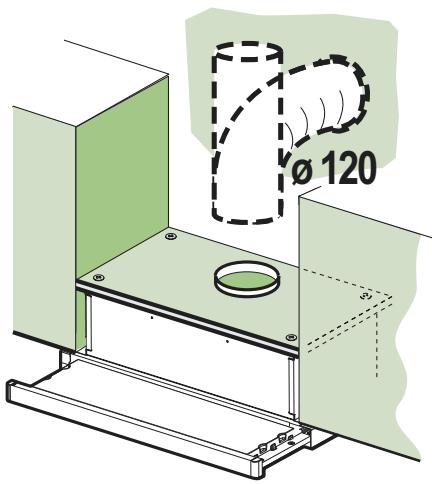

ANSCHLUSS IN ABLUFTVERSION

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch ( 120~mm) and die Außenrohrleitung angeschlossen werden.

• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnahmen.

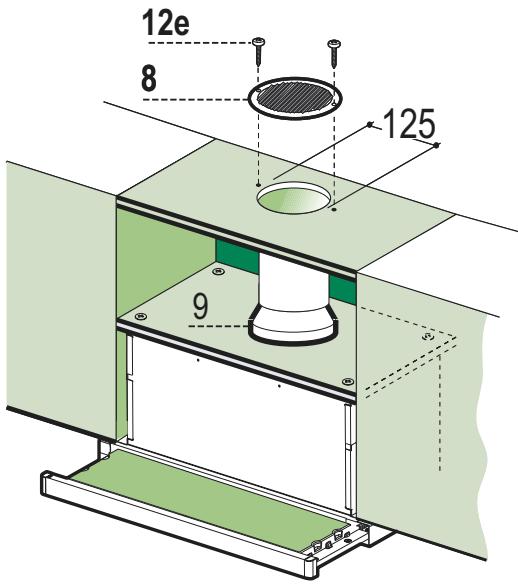

ANSCHLUSS IN UMLUFTVERSION

• In das eventuell über der Haube vorhandene Bord ein Loch 125mm bohren.
• Den Flansch beim Luftaustritt am Bord oberhalb der Haube mittels Rohr oder Schlauch 120mm anschreiben.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12e (2,9 x 9,5) beim Austritt der Rückzuführenden Luft fixieren.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTKROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3mm zwischengeschäftet werden.
• Nach Montage der Haube muss beim ersten Mal der Auszug energisch geöffnet werden, bis bei Erreichen des Endanschlages ein Klicken zu horen ist.

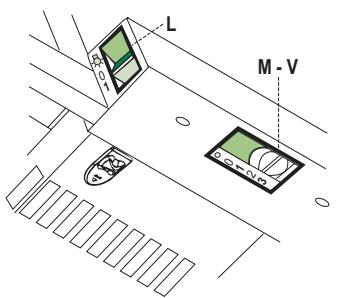

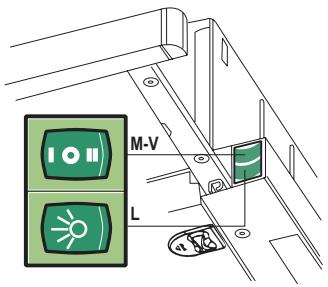

Bedienfeld

L Beleucht. Schaltet die Beleuchting ein und aus.
M Motor Schaltet den Geblasemotor ein und aus.
V Geschw. bestimmte die Geblasegechwindigkeit und steuert fol-gende Geschwindigkeitsstu-fen:

1. geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftzaustausch bei geringer Kochdunstentwicklung geeignet.
2. mittlere Gebläsestufe, eignet sich aufgrund des guts Verhältnisses zwischen Fordervolumen und Gerauschentwicklung für die meisten Anwendungs-situationen.
3. hochste Geblasestufe, eignet sich für starke Kochdunstentwicklung, auch über langere zeithin.

L Beleucht. Schaltet die Beleuchtung ein und aus.
M Motor Schaltet den Geblasemotor ein und aus.
V Geschw. bestimmte die Geblasegechwindigkeit und steuert fol-gende Geschwindigkeitsstu-fen:

1. geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonderss leisen Lufttaustausch bei geringer Kochdunstentwicklung geeignet.
2. mittlere Gebläsestufe, eignet sich aufgrund des guts Verhältnisses zwischen Fordervolumen und Gerauschentwicklung für die meisten Anwendungs-situationen.

Fettfilter

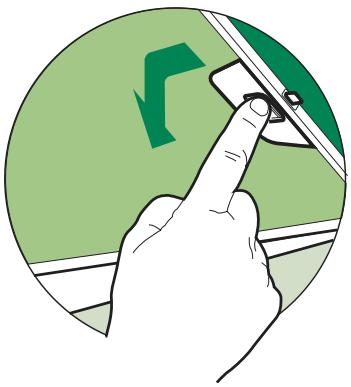

REINIGUNG DER METALLFETTFILTER

• Die Filter können im Geschirrspüler gereinigt werden und müssen nach spätestens zwei Monaten Betriebszeit oder, bei besonderss intensiver Nutzung,*häufiger gereinigt werden.
• Den Wrasenleitschirm herausziehen.
• Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen.
• Die Filter im Geschirrspüler bei stärkstem Reinigungsgrogramm und höchster Temperatur, mindestens 65^ , reinigen und vor dem Wiedereinsetzen trocknen setzen, bzw. nicht knicken. (Eine eventuelle Vergebung der Filteroberfläche, zu der es im Laufe der Zeit kommt kann, beeinträchtigt die Funktion des Filters keinesfalls.)
• Die Filter wieder einsetzen, damit darauf aufachten, dass die Verreigelung sightbar ist.
• Den Wrasenleitschirm wieder einschieben.

Aktivkohlefilter (Umluftbetrieb)

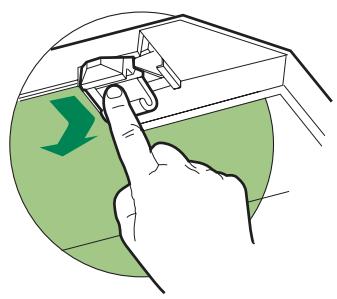

FILTERWECHSEL

• Die Filter lässt sich nicht reinigen oder regenerieren und müssen spätestens nach vier Monaten Betriebszeit oder, bei besonderss intensiver Nutzung,*häufiger ersetzt werden.
• Den Wrasenleitschirm herausziehen.
  Die Fettfilter entnehmen
• Die entsprechenden Haken losen und den gesattigten Aktivkohlefilter entnahmen.
  Die Fettfilter wieder einsetzen.
• Den Wrasenleitschirm wieder einschieben.

Beleuchtung

AUSWECHSELN DER LAMPEN

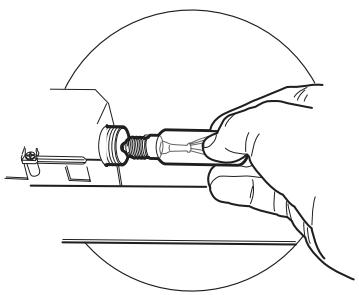

Gluhlampen 40W

Die Metallfettfilter entfernen.
Die Lampen ausschrauben und durch gleichwertige ersetzen.
Die Metallfettfilter wieder montieren.

Beleuchtung

AUSWECHSELN DER LAMPEN

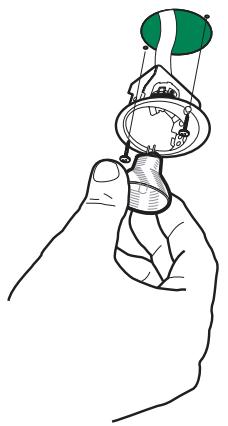

Halogenlampe 20 W

• Vor dem Auswechseln der Lampen, die beiden Schrauben der Lampenhalterung loesen und die Lampenhalterung aus der Dunstabzugshaubeziehen.
  Die Lampe aus der Halterungnehmen.
• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf auf achten, daß die beiden Steckerstifte vorschriftsmaßig in die Lampenfassung eingeführt werden.
• Die Lampenhalterung wieder montieren, indem die beiden zuvor entfernten Schrauben wieder angezogen werden.
