MANUALE UTENTE SERIES 5 50-M4500CS BRAUN

S APPROVED Effective Date 26Sep2014 GMT - Printed 30Oct2014 Page 34 o

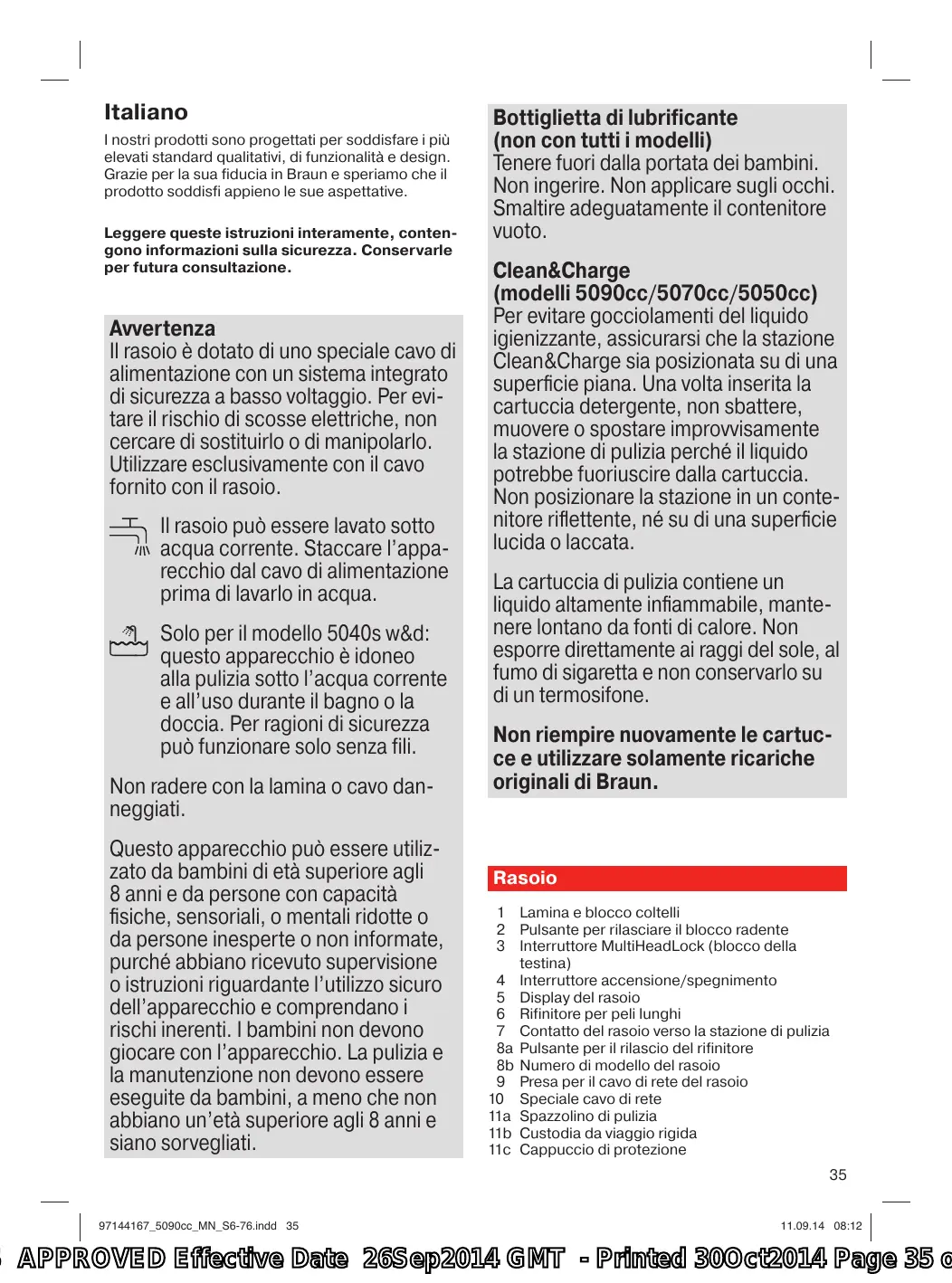

Italiano I nostri prodotti sono progettati per soddisfare i più elevati standard qualitativi, di funzionalità e design. Grazie per la sua fiducia in Braun e speriamo che il prodotto soddisfi appieno le sue aspettative. Leggere queste istruzioni interamente, contengono informazioni sulla sicurezza. Conservarle per futura consultazione.

Avvertenza Il rasoio è dotato di uno speciale cavo di alimentazione con un sistema integrato di sicurezza a basso voltaggio. Per evitare il rischio di scosse elettriche, non cercare di sostituirlo o di manipolarlo. Utilizzare esclusivamente con il cavo fornito con il rasoio. Il rasoio può essere lavato sotto acqua corrente. Staccare l’apparecchio dal cavo di alimentazione prima di lavarlo in acqua. Solo per il modello 5040s w&d: questo apparecchio è idoneo alla pulizia sotto l’acqua corrente e all’uso durante il bagno o la doccia. Per ragioni di sicurezza può funzionare solo senza fili. Non radere con la lamina o cavo danneggiati. Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone con capacità fisiche, sensoriali, o mentali ridotte o da persone inesperte o non informate, purché abbiano ricevuto supervisione o istruzioni riguardante l’utilizzo sicuro dell’apparecchio e comprendano i rischi inerenti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione non devono essere eseguite da bambini, a meno che non abbiano un’età superiore agli 8 anni e siano sorvegliati.

Bottiglietta di lubrificante (non con tutti i modelli) Tenere fuori dalla portata dei bambini. Non ingerire. Non applicare sugli occhi. Smaltire adeguatamente il contenitore vuoto. Clean&Charge (modelli 5090cc/5070cc/5050cc) Per evitare gocciolamenti del liquido igienizzante, assicurarsi che la stazione Clean&Charge sia posizionata su di una superficie piana. Una volta inserita la cartuccia detergente, non sbattere, muovere o spostare improvvisamente la stazione di pulizia perché il liquido potrebbe fuoriuscire dalla cartuccia. Non posizionare la stazione in un contenitore riflettente, né su di una superficie lucida o laccata. La cartuccia di pulizia contiene un liquido altamente infiammabile, mantenere lontano da fonti di calore. Non esporre direttamente ai raggi del sole, al fumo di sigaretta e non conservarlo su di un termosifone. Non riempire nuovamente le cartucce e utilizzare solamente ricariche originali di Braun.

Rasoio 1 Lamina e blocco coltelli 2 Pulsante per rilasciare il blocco radente 3 Interruttore MultiHeadLock (blocco della testina) 4 Interruttore accensione/spegnimento 5 Display del rasoio 6 Rifinitore per peli lunghi 7 Contatto del rasoio verso la stazione di pulizia 8a Pulsante per il rilascio del rifinitore 8b Numero di modello del rasoio 9 Presa per il cavo di rete del rasoio 10 Speciale cavo di rete 11a Spazzolino di pulizia 11b Custodia da viaggio rigida 11c Cappuccio di protezione 35

97144167_5090cc_MN_S6-76.indd 35

S APPROVED Effective Date 26Sep2014 GMT - Printed 30Oct2014 Page 35 o

Primo utilizzo e carica Prima del primo utilizzo rimuovere la pellicola protettiva dal display del rasoio e collegare il rasoio a una presa di corrente con lo speciale cavo di rete (10). Carica e informazioni basilari di funzionamento • Una carica completa permette il funzionamento fino a 45 minuti, per una rasatura cordless. Questa condizione può variare a seconda della crescita della sua barba e della temperatura ambientale. • La temperatura ambientale consigliata per la carica è dai 5 °C ai 35 °C. La batteria può non caricarsi adeguatamente o completamente in caso di temperature troppo basse o troppo elevate. La temperatura ambientale per la conservazione e la rasatura è compresa tra i 15 °C e i 35 °C. • Non esporre l’apparecchio a temperature superiori ai 50 °C per lunghi periodi di tempo. • Quando il rasoio è collegato a una presa elettrica, può essere necessario un po’ di tempo affinché il display si illumini.

Display del rasoio Stato di carica Il display del rasoio (5) mostra lo stato di carica della batteria. Durante la carica: il simbolo della batteria lampeggia. (5090cc: lampeggia il segmento corrispondente alla batteria.) Completamente carica (il rasoio è collegato a un’uscita elettrica): Il simbolo della batteria si illumina per pochi secondi (5090cc: tutti i simboli della batteria si illuminano per alcuni secondi.) Bassa carica La luce di basso livello di carica lampeggia con una luce di colore rosso quando la batteria si sta esaurendo. Dovrebbe essere possibile terminare la rasatura. Allo spegnimento del rasoio un segnale sonoro ricorda il basso livello di batteria. Stato di pulizia (solo modelli 5090cc/5070cc/5050cc ) L’indicatore di pulizia si illumina quando il rasoio necessita di una pulizia con Clean&Charge. Blocco da viaggio Il simbolo del lucchetto si illumina quando il rasoio è stato bloccato per evitare un avvio non intenzionale del motore (per esempio: trasporto in valigia).

Utilizzo del rasoio (rif. fig. A) Per utilizzare il rasoio premere l’interruttore di accensione/spegnimento (4).

Consigli per una rasatura perfetta Per i migliori risultati, Braun consiglia di seguire questi semplici passi: 1. Radersi sempre prima di lavarsi il viso. 2. Mantenere sempre il rasoio nella giusta angolazione rispetto alla pelle (90°). 3. Tirare la pelle e radere nella direzione opposta alla crescita del pelo. Pulsante MultiHeadLock (blocco della testina) Per radere le aree difficili da raggiungere (es. sotto il naso) fare scorrere il tasto MultiHeadLock (3) per bloccare il rasoio. La testina del rasoio può essere bloccata in cinque posizioni. Per cambiare posizione, spostare la testina del rasoio con il pollice e l’indice. Si fisserà automaticamente sulla posizione successiva. Modelli 5090cc/5070cc/5050cc: per la pulizia automatica del rasoio nella stazione. Clean&Charge è necessario sbloccare la testina. Rifinitore per peli lunghi Per regolare basette, baffi o barba premere il pulsante (8a) e far scorrere il rifinitore in avanti (6) . Rasatura col cavo (solo modelli 5090cc/5070cc/ 5050cc/5030s/5020s) Se il rasoio è scarico, è possibile radersi collegandolo alla rete elettrica utilizzando lo speciale cavo di alimentazione. Blocco da viaggio • Attivazione: premendo sul tasto accensione/spegnimento per 3 secondi (4) è possibile bloccare il rasoio. Questo è confermato da un bip sonoro e dal simbolo di blocco che appare sul display. In seguito, il display si spegne. • Disattivazione: premendo sul tasto accensione/ spegnimento per 3 secondi il rasoio sarà di nuovo sbloccato.

Manuale di pulizia per il rasoio (s. fig. B/C) Pulizia sotto l’acqua corrente • Accendere il rasoio (cordless) e sciacquare la testina sotto l’acqua corrente. È possibile utilizzare un sapone liquido privo di sostanze abrasive. Sciacquare eliminando la schiuma e far funzionare il rasoio per alcuni secondi. • Successivamente, spegnere il rasoio, premere il pulsante di rilascio (2) per rimuovere la lamina e il blocco coltelli (1) e lasciarlo asciugare. • Se si sciacqua regolarmente il rasoio una volta alla settimana sotto acqua corrente è necessario applicare una goccia di olio lubrificante sul blocco radente. Solo modello 5040s w&d: dopo l’uso, rimuovere la schiuma dal rasoio.

S APPROVED Effective Date 26Sep2014 GMT - Printed 30Oct2014 Page 36 o

Pulizia con spazzolino • Spegnere il rasoio. Rimuovere il blocco radente (1) e batterlo leggermente su di una superficie piana. Utilizzando lo spazzolino, pulire l’area interna della testina oscillante. Non pulire il blocco coltelli con lo spazzolino perché potrebbe danneggiarlo!

Pulizia automatica e stazione di carica Solo per i modelli 5090cc/5070cc/5050cc La stazione di pulizia è stata progettata per pulire, caricare, lubrificare, disinfettare e conservare il rasoio Braun. 12 13 14 15 15a 16 17

Presa per la stazione Pulsante per il cambio della cartuccia Contatti stazione – rasoio Display Clean&Charge Luce dello stato Pulsante di avvio Cartuccia per la pulizia

Installare la stazione Clean&Charge (rif. fig. D) • Rimuovere la pellicola protettiva dal display del Clean&Charge. • Utilizzare lo speciale cavo di alimentazione (10), collegare la stazione (12) a una presa elettrica. • Premere il tasto di estrazione della cartuccia nella parte posteriore del Clean&Charge (13) e aprire l’alloggiamento. • Posizionare la cartuccia di pulizia (17) su una superficie piana e stabile (per esempio un tavolo). • Rimuovere attentamente la linguetta della cartuccia. • Fare scivolare la cartuccia nella base. • Chiudere lentamente l’alloggiamento premendo verso il basso, finché non si blocca. Caricare il rasoio nella stazione Clean&Charge Inserire il rasoio con la testina capovolta nella stazione di pulizia. Importante: il rasoio deve essere asciutto e privo di residui di schiuma o di sapone! I contatti (7) sul retro del rasoio si dovranno allineare con i contatti (14) della stazione. Premere il rasoio e portarlo nella posizione corretta. Un bip sonoro conferma che il rasoio si trova in posizione corretta. La carica inizia automaticamente. Modello 5090cc: la stazione Clean&Charge analizza la stato di igiene. Lo stato è mostrato dagli indicatori del programma di igiene nel display Clean&Charge (15). Per maggiori dettagli fare riferimento al capitolo «Programmi di pulizia» qui sotto. Pulizia del rasoio (rif. fig. D) Quando gli indicatori luminosi di pulizia si illuminano sul display del rasoio, inserire il rasoio nella stazione Clean&Charge, capovolgerlo con la parte frontale in

mostra (rilasciando il blocco-testina/contatti allineati/ bip sonoro) Programmi di pulizia 5090cc: lo stato di igiene viene analizzato e si illumina uno dei seguenti indicatori. pulizia breve economica livello normale di pulizia pulizia molto intensa 5070cc/5050cc: E’ incluso un programma di pulizia standard. Avvio pulizia automatica Avviare il processo di pulizia premendo sul pulsante di avvio (16). Se il display (15a) non si illumina (Clean&Charge passa in standby dopo circa 10 minuti), premere due volte sul pulsante di avvio. Diversamente, la pulizia non inizia. Per migliori risultati di rasatura, consigliamo di effettuare la pulizia dopo ogni utilizzo del rasoio. Ogni programma di pulizia è composto da diversi cicli, dove il liquido igienizzante viene fatto scorrere attraverso la testina del rasoio. A seconda del modello Clean&Charge o del programma selezionato, il tempo di pulizia può richiedere fino a 3 minuti. Durante questo lasso di tempo il display lampeggia. Lasciare il rasoio nella stazione per l’asciugatura. A seconda delle condizioni climatiche, potrebbero essere necessarie alcune ore affinché l’umidità rimasta evapori. Dopo questo processo il rasoio è pronto per l’utilizzo. Dopo avere completato il processo di pulizia e carica, tutti gli indicatori si spengono. Rimozione del rasoio della stazione Clean&Charge (rif. fig. E) Mantenere la stazione Clean&Charge con una mano e inclinare leggermente in avanti il rasoio per estrarlo. Cartuccia per la pulizia / Sostituzione (rif. fig. F) Quando l’indicatore di livello appare costantemente rosso, il liquido detergente rimasto nella cartuccia è sufficiente per circa 3 cicli. Quando invece lampeggia di colore rosso, la cartuccia deve essere sostituita – ogni 4 settimane circa (se utilizzato quotidianamente). Dopo avere premuto il pulsante di apertura (13) dell’alloggiamento, attendere alcuni secondi prima di rimuovere la cartuccia per evitare sgocciolamenti. Prima di gettare la cartuccia usata, assicurarsi di chiuderla utilizzando la pellicola della nuova cartuccia, in quanto una cartuccia usata contiene della soluzione igienizzante contaminata. La cartuccia di pulizia contiere etanolo denaturato, che una volta aperta evaporerà lentamente in maniera naturale nell’ambiente circostante. Ogni cartuccia, se non utilizzata giornalmente, dovrebbe 37

97144167_5090cc_MN_S6-76.indd 37

S APPROVED Effective Date 26Sep2014 GMT - Printed 30Oct2014 Page 37 o

essere sostituita dopo circa 8 settimane per garantire una disinfezione ottimale. La cartuccia detergente contiene anche lubrificanti per il sistema radente, che possono lasciare residui sulla struttura esterna della lama e sulla camera di pulizia della stazione Clean & Charge. Queste tracce possono essere rimosse facilmente con un panno umido.

Accessori Braun consiglia di sostituire la lama e il blocco coltelli ogni 18 mesi per mantenere alte le performance del rasoio. Disponibili presso un rivenditore o presso i centri assistenza Braun: • Lamina e blocco coltelli: 52S/52B • Cartuccia detergente Clean&Charge: CCR • Spray per la pulizia Braun

Nota ambientale Questo prodotto contiene batterie ricaricabili. Per tutelare e proteggere l’ambiente, non gettare il prodotto nei residui domestici dopo l’uso. Lo smaltimento può essere effettuato presso un centro assistenza Braun o presso un adeguato punto di raccolta in zona. La cartuccia detergente può essere smaltita insieme ai normali rifiuti domestici. Soggetto a modifica senza alcun preavviso. Per le specifiche elettriche fare riferimento a quanto stampato sul cavo.

Risoluzione dei problemi Problema

RASOIO Odore sgradevole emesso dalla testina del rasoio.

1. La testina del rasoio è stata pulita 1. Durante la pulizia della testina con acqua utilizcon acqua. zare soltanto acqua calda e, saltuariamente, 2. La cartuccia detergente è in uso un po‘ di sapone liquido (privo di sostante da più di 8 settimane. abrasive). Rimuovere il blocco radente per lasciarlo asciugare. 2. Sostituire la cartuccia detergente al massimo ogni 8 settimane.

La prestazione della batteria si è ridotta sensibilmente.

1. La lamina e il blocco coltelli sono usurati e pertanto richiedono più energia a ogni rasatura. 2. La testina del rasoio è pulita regolarmente con acqua ma non è mai stata lubrificata.

La prestazione di 1. Lamina e blocco coltelli sono rasatura si è ridotta usurati. sensibilmente. 2. Il sistema di rasatura è intasato.

1. Sostituire la lamina e il blocco coltelli. 2. Se il rasoio viene pulito regolarmente in acqua, applicare una goccia di olio lubrificante una volta la settimana.

1. Sostituire la lamina e il blocco coltelli. 2. Immergere la lamina e il blocco coltelli in acqua calda con un po‘ di detergente per piatti. Successivamente sciacquare ed eliminare. Una volta asciutto, applicare una piccola quantità di olio lubrificante sulla lamina.

I segmenti della batteria mostrati nel display saltano alla riduzione della batteria stessa.

Lamina e blocco coltelli sono usurati – Sostituire il blocco radente. e pertanto richiedono più energia a – Lubrificare regolarmente il sistema radente, ogni rasatura. soprattutto se si effettua la pulizia soltanto con l‘acqua.

1. Il tempo di asciugatura dopo la pulizia automatica era troppo breve. 2. Lo scolo della stazione Clean&Charge è bloccato.

1. Pulire il rasoio subito dopo la rasatura per concedere tempo sufficiente all‘asciugatura. 2. Pulire lo scolo con uno stuzzicadenti in legno.

STAZIONE CLEAN&CHARGE La pulizia non parte 1. Il rasoio non è posizionato premendo il correttamente all‘interno della pulsante di avvio. stazione Clean&Charge. 2. La cartuccia di pulizia non contiene abbastanza detergente (il display lampeggia con una luce rossa).

1. Inserire il rasoio nella stazione Clean&Charge e premerlo fino in fondo alla stazione (i contatti del rasoio devono essere allineati a quelli della stazione). 2. Inserire una nuova cartuccia detergente. Premere di nuovo avvio.

Aumentato Lo scolo della stazione consumo del Clean&Charge è intasato. liquido detergente.

– Pulire lo scolo con uno stuzzicadenti in legno. – Pulire regolarmente il tubo.

Garanzia Braun fornisce una garanzia valevole per la durata di 2 anni dalla data di acquisto. Nel periodo di garanzia verranno eliminati, gratuitamente, i guasti dell’apparecchio conseguenti a difetti di fabbrica o di materiali, sia riparando il prodotto sia sostituendo, se necessario, l’intero apparecchio. Tale garanzia non copre: i danni derivanti dall‘uso improprio del prodotto, la normale usura (ad esempio di lamina o blocco coltelli) conseguente al funzionamento dello stesso, i difetti che hanno un effetto trascurabile sul valore o sul funzionamento dell‘apparecchio. La garanzia decade se vengono effettuate riparazioni da soggetti non autorizzati o con parti non originali Braun. Per accedere al servizio durante il periodo di garanzia, è necessario consegnare o far pervenire il prodotto integro, insieme allo scontrino di acquisto, ad un centro di assistenza autorizzato Braun. Contattare www.service.braun.com o il numero 800 440 017 per avere informazioni sul Centro di assistenza autorizzato Braun più vicino. 39
