Tipo di prodotto	Cappa aspirante
Marca	FRANKE
Modello	FSMD508BL
Utilizzo	Domestico (eliminazione degli odori di cucina)
Distanza minima di sicurezza (piano di cottura – cappa)	650 mm
Diametro minimo del condotto di evacuazione	120 mm
Classe di isolamento	Classe I (richiede messa a terra)
Alimentazione elettrica	Rete (tensione conforme alla targhetta, interruzione bipolare consigliata)
Comando illuminazione	Pulsante (premere per accendere/spegnere)
Comando velocità aspirazione	Manopola rotante (più velocità disponibili)
Filtri antigrasso	Lavabili in lavastoviglie, da pulire ogni 2 mesi (o più spesso in caso di uso intensivo)
Filtro al carbone (modelli ricircolo)	Non lavabile, da sostituire ogni 4 mesi (o più spesso in caso di uso intensivo)
Pulizia della cappa	Panno umido e detergente liquido neutro
Sicurezza – Utilizzo con apparecchi a gas	Garantire una ventilazione sufficiente (pressione negativa < 0,04 mbar)
Sicurezza – Fiamme vive	Non lasciare mai una fiamma viva accesa sotto la cappa in funzione
Sicurezza – Fiammeggiare	Non fiammeggiare cibi sotto la cappa (rischio di incendio)
Età minima di utilizzo	8 anni (sotto supervisione di un adulto per i minori di 8 anni)
Avvertenza – Superfici calde	Le parti accessibili possono diventare molto calde durante l'uso
Smaltimento a fine vita	Non gettare con i rifiuti domestici – portare in un centro di raccolta o punto di raccolta per il riciclaggio RAEE
Riparazioni (cavo danneggiato)	Contattare il produttore o un servizio di assistenza autorizzato

Domande frequenti - FSMD508BL FRANKE

Qual è la distanza minima tra il mio piano di cottura e la cappa?

La distanza minima di sicurezza è di 650 mm. Controlla anche le istruzioni del tuo piano a gas, poiché potrebbero imporre una distanza maggiore.

Posso usare la cappa con un fornello a gas?

Sì, a condizione di garantire una ventilazione sufficiente della stanza (pressione negativa < 0,04 mbar). Non collegare mai la cappa a un condotto di fumi di combustione.

Come pulire i filtri antigrasso?

I filtri antigrasso si lavano in lavastoviglie o a mano. Puliscili ogni 2 mesi (più spesso in caso di uso intensivo).

Quando bisogna sostituire il filtro al carbone?

Il filtro al carbone non è lavabile. Sostituiscilo circa ogni 4 mesi, o prima se cucini molto.

Come accendere l'illuminazione della cappa?

Premi il pulsante dedicato: una pressione lo fa uscire e accende la luce. Un'altra pressione lo rientra e spegne.

Come regolare la velocità di aspirazione?

Tira la manopola rotante per farla uscire, poi giralo per scegliere la velocità desiderata tra quelle disponibili.

Cosa fare se il cavo di alimentazione è danneggiato?

Non usarlo. Fai sostituire esclusivamente dal produttore o da un servizio autorizzato per evitare rischi elettrici.

Posso fiammeggiare cibi sotto la cappa?

No, è vietato. Fiammeggiare cibi sotto la cappa può provocare un incendio.

Come smaltire la mia cappa a fine vita?

Non gettarla nella spazzatura. Portala in un centro di raccolta o punto di raccolta per apparecchi elettrici ed elettronici (RAEE).

I bambini possono usare la cappa?

L'apparecchio non è destinato a bambini di meno di 8 anni senza supervisione. I bambini non devono pulire né manutenere la cappa senza supervisione.

MANUALE UTENTE FSMD508BL FRANKE

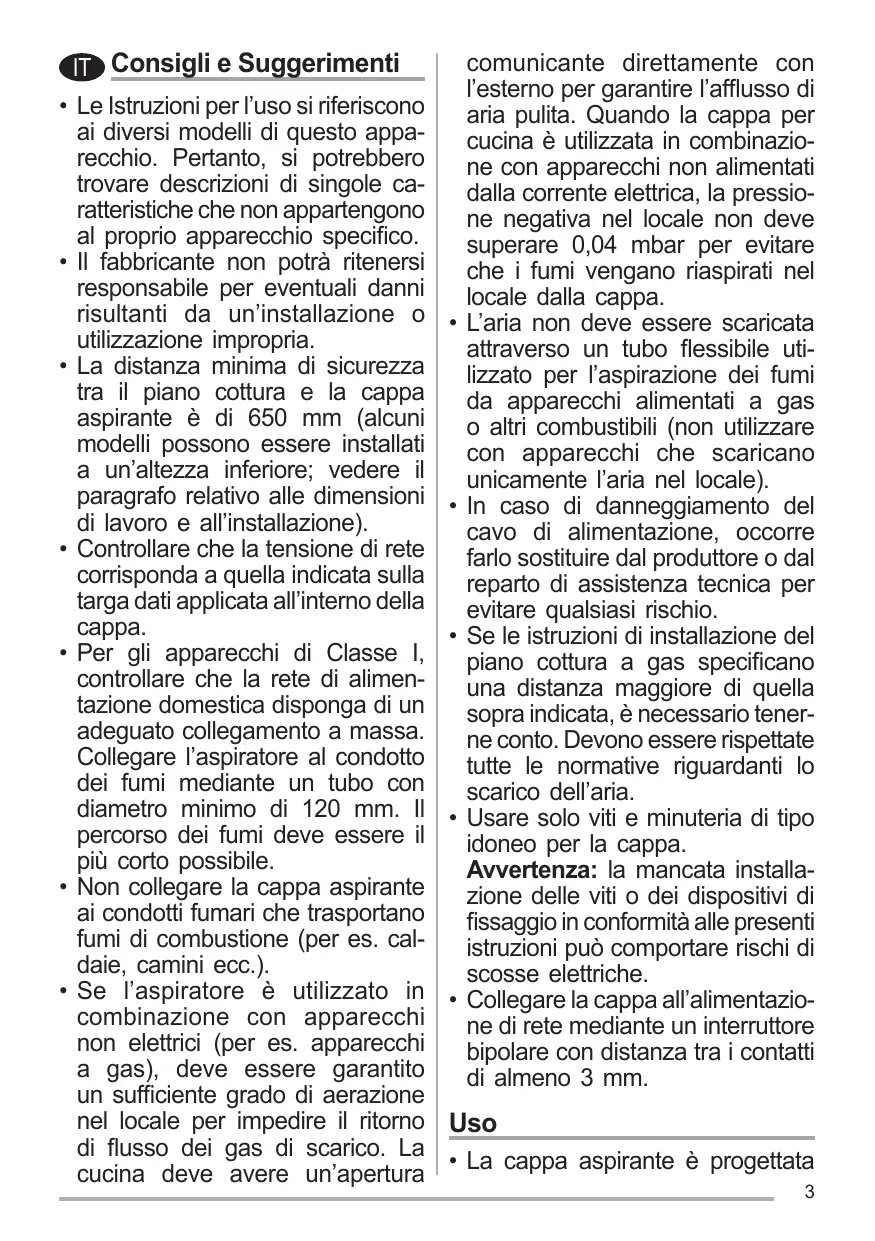

IT Consigli e Suggerimenti

• Le Istruzioni per l'uso si riferisce con ai diversi modelli di quello apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appar tengono al proprio apparecchio specifico.
• Il fabbricante non potrà ritenersi responsable per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installata a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Controllare che la tensione di rete corrisponda a quella individata sulla targa dati applicata all'interno della cappa.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa. Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120~mm . Il percorso dei fumi deve essere il più corto possibile.
  Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
• Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La cucina deve avere un'apertura

comunicante direttamente con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparente non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.

• L'aria non deve essere scaricataattraverso un tubo flessibileutilizzato per l'aspirazione dei fumidaapparecchi alimentati a gaso altri combustibili (non utilizzarecon apparecchi che scaricanounicamente l'aria nel locale).
• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.
• Se le istruzioni di installatione del piano cottura a gas specificano una distanza maggiore di quella sopraindicata, è necessario tenerneconto. Devono essere rispetto delle normative riguardanti lo scarico dell'aria.
• Usare solo viti e minuteria di tipo idoneo per la cappa.

Avvertenza: la mancata installatione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.

• Collegare la cappa all'alimentazione di rete mediante un interruptore bipolare con distanza tra i contatti di almeno 3 mm.

Uso

• La cappa aspirante è progettata

escludivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.

Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
- Regolare l'intensità della fiamma in modo da dirigerla escludivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
- Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisicosensoriali o con esperienza e conoscenze insufficienti, perché attentamente sorvegliati e struitti su come utilizzato in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
- Questo appearecchio non deve essere utilizzato da persona (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e struite da una persona responsablea della

loro incolumità.

• "ATTENZIONE: le parti accessibili possono divertare molto calde durante l'uso degli appearecchi di cottura".

Manutenzione

• Il significato sul prodotto o sulla sua confazione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadequato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negotio dove è stato acquistato il prodotto.
• Specnere o scollegare l'apparecchio alla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).

• "Vi è il rischio di incendio se la pulizia non viene effettuata secondo le istruzioni".

• Ilaggio al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito anni 4 mesi di funzionamento circa o più frequently in caso di utilizzato

molto intenso (W).

• I filtri antigrasso devono essere pulitiogni2mesidifunzionamento o più frequently in caso diutilizzato molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa utilizzato un panno umido e un detergente liquido neutro.

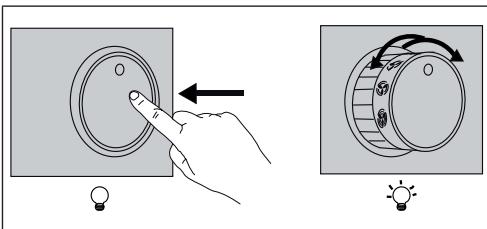

Comandi

Luci - Per accendere le lui, spingere la manopola e rilasciarla in modo che fuoriesca alla sua sede.

Per spegnere le luci rispingere la manopola versuso l'interno, riportandola nella posizione di interrottatore spento.

Regolazione Velocità Motore - Spingere la manopola e rilasciarla in modo che fuoriesca alla sua sede, ruotare la manopola per scegliere una delle velocità' di aspirazione disponibili.

Illuminazione

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").

IglaIg laIgaiIaIg cui

111 111 111 111 111 111

.

Lg jil p a 1aall p - gagall ae yu b

la yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj

.8jgaiial baiil ciic jai jia

05 L

iia jy Jua

(1) 1,2,3 , 4,5,6 , 7,8
