MANUALE UTENTE CRYSTAL BLUE WW9000 SAMSUNG

Immagina le possibilità Grazie per avere acquistato questo prodotto Samsung.

Informazioni di sicurezza

Risoluzione dei problemi

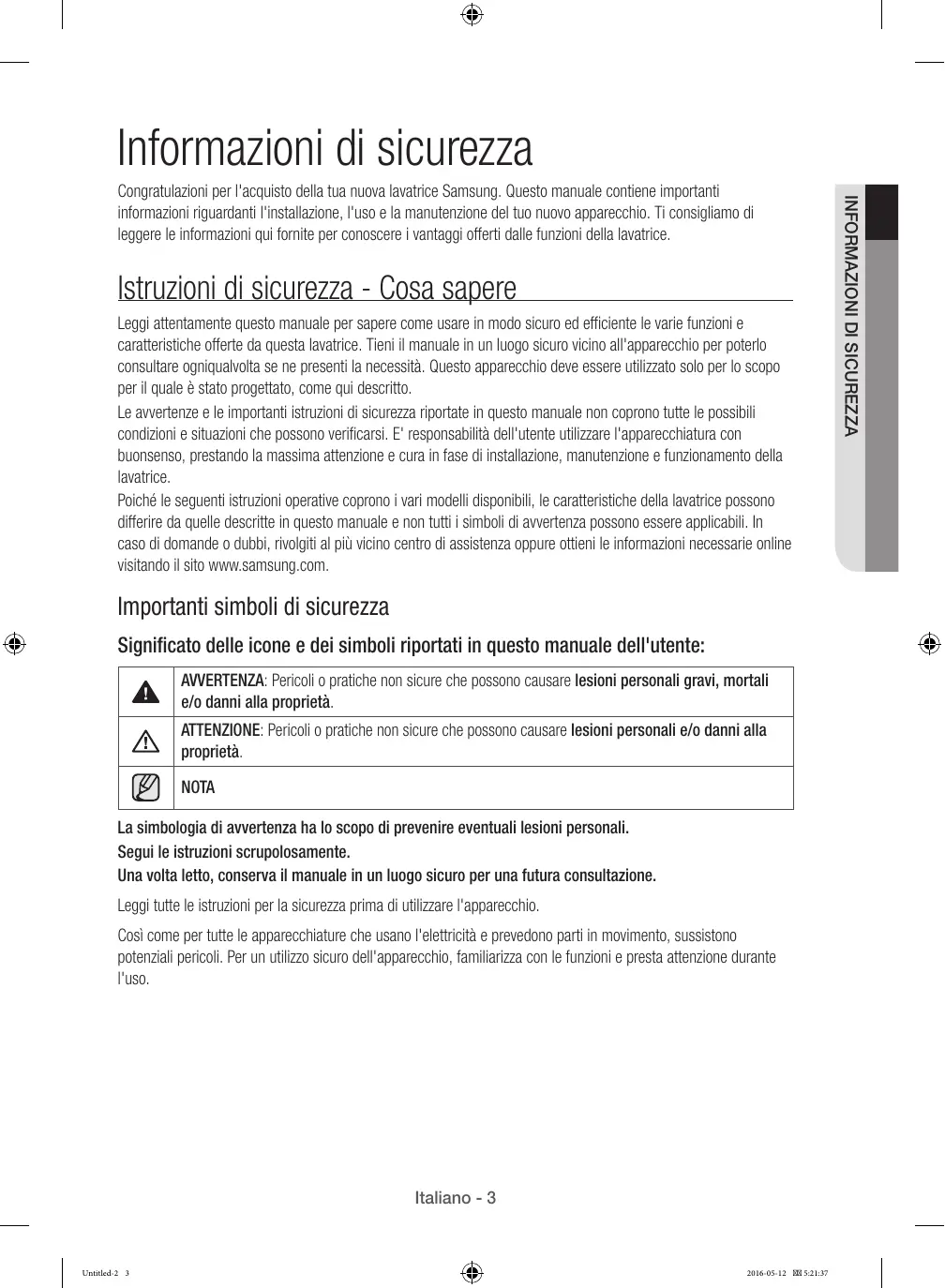

Informazioni di sicurezza

INFORMAZIONI DI SICUREZZA Congratulazioni per l'acquisto della tua nuova lavatrice Samsung. Questo manuale contiene importanti informazioni riguardanti l'installazione, l'uso e la manutenzione del tuo nuovo apparecchio. Ti consigliamo di leggere le informazioni qui fornite per conoscere i vantaggi offerti dalle funzioni della lavatrice.

Istruzioni di sicurezza - Cosa sapere Leggi attentamente questo manuale per sapere come usare in modo sicuro ed efficiente le varie funzioni e caratteristiche offerte da questa lavatrice. Tieni il manuale in un luogo sicuro vicino all'apparecchio per poterlo consultare ogniqualvolta se ne presenti la necessità. Questo apparecchio deve essere utilizzato solo per lo scopo per il quale è stato progettato, come qui descritto. Le avvertenze e le importanti istruzioni di sicurezza riportate in questo manuale non coprono tutte le possibili condizioni e situazioni che possono verificarsi. E' responsabilità dell'utente utilizzare l'apparecchiatura con buonsenso, prestando la massima attenzione e cura in fase di installazione, manutenzione e funzionamento della lavatrice. Poiché le seguenti istruzioni operative coprono i vari modelli disponibili, le caratteristiche della lavatrice possono differire da quelle descritte in questo manuale e non tutti i simboli di avvertenza possono essere applicabili. In caso di domande o dubbi, rivolgiti al più vicino centro di assistenza oppure ottieni le informazioni necessarie online visitando il sito www.samsung.com.

Importanti simboli di sicurezza Significato delle icone e dei simboli riportati in questo manuale dell'utente: AVVERTENZA: Pericoli o pratiche non sicure che possono causare lesioni personali gravi, mortali e/o danni alla proprietà. ATTENZIONE: Pericoli o pratiche non sicure che possono causare lesioni personali e/o danni alla proprietà. NOTA La simbologia di avvertenza ha lo scopo di prevenire eventuali lesioni personali. Segui le istruzioni scrupolosamente. Una volta letto, conserva il manuale in un luogo sicuro per una futura consultazione. Leggi tutte le istruzioni per la sicurezza prima di utilizzare l'apparecchio. Così come per tutte le apparecchiature che usano l'elettricità e prevedono parti in movimento, sussistono potenziali pericoli. Per un utilizzo sicuro dell'apparecchio, familiarizza con le funzioni e presta attenzione durante l'uso.

Importanti precauzioni per la sicurezza AVVERTENZA: Per ridurre i rischi di incendio, scariche elettriche o lesioni personali durante l'uso della lavatrice, seguire queste fondamentali precauzioni:

1. Questo prodotto non deve essere utilizzato da bambini e adulti che abbiano ridotte capacità fisiche, sensoriali o mentali o siano prive di esperienza o conoscenza, a meno che siano state fornite loro istruzioni per l’uso da parte di una persona responsabile della loro sicurezza o che sovrintenda all’uso dell’apparecchio. 2. Per l’uso in Europa: Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone con handicap fisici, sensoriali o mentali o senza esperienza o conoscenza del prodotto solo sotto la supervisione di una persona responsabile o nel caso in cui abbiano ricevuto informazioni specifiche sull’uso sicuro dell’apparecchio e ne abbiano compreso i rischi ad esso associati. Non consentire ai bambini di giocare con l’apparecchio. La pulizia e la manutenzione dell’apparecchio non devono essere svolti da bambini senza la supervisione di un adulto. 3. Sorvegliare i bambini affinché non giochino con l’apparecchio. 4. Se il cavo di alimentazione è danneggiato, richiederne la sostituzione al produttore, a un tecnico dell’assistenza o un tecnico specializzato al fine di evitare potenziali pericoli. 5. Utilizzare il nuovo set di tubi in dotazione all’apparecchio senza riutilizzare i tubi vecchi. 6. Verificare che tappeti o altri oggetti non ostruiscano le aperture di ventilazione dell’apparecchio se queste sono poste alla base del prodotto. 7. Per l'uso in Europa: I bambini al di sotto dei 3 anni di età devono essere tenuti a distanza a meno che non vengano continuamente sorvegliati. 8. ATTENZIONE: Per evitare i rischi connessi a un ripristino involontario del fusibile termico, non alimentare l’apparecchio attraverso un commutatore esterno, come ad esempio un timer, né collegarlo a un circuito regolarmente attivato/disattivato dalla utility.

AVVERTENZA: AVVERTENZE per installazioni critiche

INFORMAZIONI DI SICUREZZA L'installazione di questo apparecchio deve essere eseguita da un tecnico qualificato o da un centro di assistenza. • Il mancato rispetto di questa precauzione può causare scosse elettriche, incendio, esplosione, malfunzionamenti o lesioni. L'apparecchiatura è pesante, prestare attenzione nel sollevarla. Collegare il cavo di alimentazione a una presa a parete CA dedicata da 220-240 V / 50 Hz o superiore. Non utilizzare mai un cavo di prolunga. • L'uso di prese multiple o di prolunghe può causare scosse elettriche o incendio. • Verificare che la tensione, la frequenza e la corrente corrispondano alle specifiche dell'apparecchio. Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio. Inserire saldamente la spina nella presa di corrente. Pulire regolarmente con un panno asciutto i poli della presa elettrica rimuovendo polvere, acqua o altre sostanze estranee. • Scollegare la spina dalla presa e pulirla con un panno asciutto. • Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio. Inserire la spina di alimentazione nella presa a parete in modo che il cavo scenda verso il pavimento. • Inserendo la spina nella direzione opposta, i fili elettrici all'interno del cavo potrebbero subire danni e causare scosse elettriche o incendio. Poiché possono rappresentare un pericolo, tenere i materiali di imballaggio fuori dalla portata dei bambini. • Se per gioco un bambino infila la testa in un sacchetto potrebbe rimanere soffocato. Se l'apparecchio, la spina o il cavo di alimentazione sono danneggiati, rivolgersi al più vicino centro di assistenza. Questa apparecchiatura deve essere adeguatamente collegata a terra. Non effettuare il collegamento a terra dell'unità su condutture del gas, tubature dell'acqua in plastica o linee telefoniche. • Il mancato rispetto di questa precauzione può causare scosse elettriche, incendio, esplosione o malfunzionamenti. • Non collegare mai il cavo di alimentazione a una presa non collegata adeguatamente a terra e verificare in ogni caso che il collegamento sia conforme alle normative locali e nazionali. Non installare l'apparecchio vicino a un radiatore o a materiale infiammabile. Non installare l'apparecchio in un locale soggetto a umidità, fumi d'olio o polvere, luce solare diretta o acqua (pioggia). Non installare l'apparecchio in un locale soggetto a basse temperature • Il gelo può causare lo scoppio delle tubature. Non installare l'apparecchio in un locale in cui può verificarsi una perdita di gas. • Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio. Non utilizzare un trasformatore. • Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio. Non utilizzare spine e cavi di alimentazione danneggiati o prese di corrente allentate. • Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio.

Non piegare o tirare eccessivamente il cavo di alimentazione. Non torcere o annodare il cavo di alimentazione. Non agganciare il cavo elettrico a oggetti metallici, non collocarvi sopra oggetti pesanti, non far correre il cavo tra oggetti, né spingere il cavo dietro l'apparecchio. • Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio. Per scollegare la spina dalla presa non tirare il cavo di alimentazione. • Scollegare l'alimentazione afferrando la spina. • Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio. L’apparecchiatura deve essere posizionata in modo da avere facile accesso alla spina, alle prese del carico d’acqua e alle tubazioni di scarico.

ATTENZIONE: PRECAUZIONI per l'installazione Posizionare l'apparecchio in modo che la spina elettrica sia facilmente accessibile. • Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio per una eventuale perdita di corrente. Installare l'apparecchio su una superficie piana in grado di sostenerne il peso. • Il mancato rispetto di questa precauzione può causare vibrazioni, spostamento, rumore o malfunzionamenti.

AVVERTENZA: AVVERTENZE importanti per l'uso Se l'apparecchio risulta allagato, chiudere immediatamente il rubinetto dell'acqua ed escludere l'alimentazione, quindi rivolgersi al più vicino centro di assistenza. • Non toccare la spina elettrica con le mani bagnate. • Il mancato rispetto di questa precauzione può causare scosse elettriche. Se l'apparecchio genera un rumore anomalo, odore di bruciato o fumo, scollegare immediatamente la spina di alimentazione e rivolgersi al più vicino centro di assistenza. • Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio. In caso di perdita di gas (come propano, GPL, ecc), ventilare immediatamente il locale senza toccare la spina elettrica. Non toccare né l'apparecchio né il cavo di alimentazione. • Non utilizzare ventilatori o aspiratori elettrici. • Una scintilla può causare una esplosione o un incendio. Non lasciare che i bambini giochino dentro o sopra la lavatrice. Inoltre, in fase di smaltimento rimuovere la maniglia dello sportello dell'apparecchio. • Se i bambini rimangono intrappolati all'interno dell'apparecchio possono morire per soffocamento. Prima dell'uso, rimuovere i materiali di imballaggio (in spugna, styrofoam) sul fondo della lavatrice. Non lavare capi contaminati da benzina, cherosene, benzene, diluenti per vernici, alcol o altre sostanze infiammabili o esplosive. • Il mancato rispetto di questa precauzione può causare scosse elettriche, incendio o esplosione. Non forzare l'apertura dello sportello della lavatrice mentre l'apparecchio è in funzione (lavaggio ad alta temperatura/asciugatura/centrifuga). • L'eventuale fuoriuscita d'acqua può causare scottature o rischio di scivolamento sul pavimento bagnato. Il mancato rispetto di questa precauzione può causare lesioni. Italiano - 6

L'apertura forzata dello sportello può causare danni al prodotto o lesioni.

INFORMAZIONI DI SICUREZZA Non infilare la mano sotto la lavatrice mentre è in funzione. • Il mancato rispetto di questa precauzione può causare lesioni. Non toccare la spina elettrica con le mani bagnate. • Il mancato rispetto di questa precauzione può causare scosse elettriche. Non spegnere l'apparecchio durante l'uso scollegando la spina. • Il reinserimento della spina nella presa di corrente può causare scintille, scosse elettriche o incendio. Non consentire a bambini o disabili di utilizzare la lavatrice senza un'adeguata supervisione. Non consentire ai bambini di arrampicarsi dentro o sull'apparecchio. • Il mancato rispetto di questa precauzione può causare scosse elettriche, scottature o lesioni. Non inserire mani od oggetti metallici sotto la lavatrice mentre la macchina è in funzione. • Il mancato rispetto di questa precauzione può causare lesioni. Non scollegare l'apparecchio tirando il cavo di alimentazione. Afferrare sempre saldamente la spina ed estrarla dalla presa. • Un cavo di alimentazione danneggiato può causare cortocircuito, incendio e/o scosse elettriche. Non tentare di riparare, disassemblare o modificare l'apparecchiatura autonomamente. • Non utilizzare fusibili (ad es. in rame, acciaio, ecc.) diversi da quelli standard. • Se l'apparecchio deve essere riparato o reinstallato, rivolgersi al più vicino centro di assistenza. • Il mancato rispetto di questa precauzione può causare scosse elettriche, incendio, malfunzionamenti o lesioni. Se il tubo di carico dell'acqua dovesse allentarsi dal rubinetto allagando l'apparecchio, scollegare la spina dalla presa. • Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio. Scollegare la spina dalla presa se si prevede di non utilizzare l'apparecchio per un lungo periodo di tempo o in caso di temporale. • Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio. Se penetrano sostanze estranee nell'apparecchio, scollegare la spina del cavo di alimentazione dalla presa di corrente e contattare il più vicino Centro di assistenza Samsung. • Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio. Non permettere ai bambini (o agli animali domestici) di giocare con o dentro la lavatrice. Lo sportello della lavatrice non si può aprire facilmente dall’interno e bambini e animali potrebbero subire gravi lesioni se intrappolati all’interno dell’apparecchio.

ATTENZIONE: PRECAUZIONI d'uso Se la lavatrice è contaminata da una sostanza estranea come detersivo, sporco, residui di cibo o altro, scollegare la spina dalla presa e pulire l'apparecchio utilizzando un panno morbido inumidito. • In caso contrario, l'apparecchio potrebbe scolorirsi, deformarsi, danneggiarsi o arrugginirsi. Il vetro dello sportello può rompersi a causa di un forte impatto. Prestare attenzione durante l'uso della lavatrice. • La rottura del vetro può causare lesioni.

Dopo una interruzione nell'erogazione dell'acqua o quando si ricollega il tubo di carico dell'acqua, aprire il rubinetto lentamente. Aprire il rubinetto lentamente anche dopo un lungo periodo di inutilizzo. • La pressione dell'aria nel tubo di carico dell'acqua o nella conduttura idrica può causare danni o perdite d'acqua. In caso di errore di scarico durante il funzionamento dell'apparecchio, controllare lo scarico. • Se per un guasto allo scarico la lavatrice si allaga durante l'uso, ciò può comportare scosse elettriche o incendio. Inserire completamente i capi nella lavatrice in modo che non rimangano intrappolati nello sportello. • Se un capo rimane intrappolato nello sportello, ciò può causare danni sia al capo sia alla lavatrice, oppure si può verificare una perdita d'acqua. Chiudere il rubinetto di carico dell'acqua quando non si utilizza la lavatrice. Verificare che le viti sul connettore del tubo di carico dell'acqua siano adeguatamente serrate. • Il mancato rispetto di questa precauzione può causare lesioni o danni alla proprietà. Verificare che le guarnizioni in gomma e il vetro dello sportello anteriore non siano contaminati da sostanze estranee (per es. rifiuti, fibre, capelli ecc.) • Se una sostanza estranea viene intrappolata nello sportello o lo sportello non è completamente chiuso, può verificarsi una perdita d'acqua. Prima di usare l'apparecchio, aprire il rubinetto dell'acqua e verificare che il connettore del tubo di carico dell'acqua sia correttamente serrato e che non vi siano perdite. • Se le viti sul connettore del tubo di carico dell'acqua risultano allentate, si può verificare una perdita. Il prodotto acquistato è idoneo solo all'uso domestico. L'uso del prodotto per scopi commerciali è da intendersi come uso improprio. In questo caso, il prodotto non sarà più coperto dalla garanzia standard offerta da Samsung e Samsung non potrà essere considerata responsabile per malfunzionamenti o danni derivanti da tale uso improprio. Non appoggiarsi sulla superficie dell'apparecchio né collocarvi sopra oggetti (come capi di bucato, candele e sigarette accese, piatti, sostanze chimiche, oggetti metallici, ecc.). • Il mancato rispetto di questa precauzione può causare scosse elettriche, incendio, malfunzionamenti o lesioni. Non spruzzare sostanze volatili, ad esempio insetticidi, sulla superficie dell'apparecchio. • Oltre ad essere dannosi per l'uomo, possono causare scosse elettriche, incendio o malfunzionamenti. Non collocare accanto alla lavatrice oggetti che generano campi elettromagnetici. • In caso contrario, il malfunzionamento dell'apparecchio potrebbe causare lesioni. L'acqua scaricata durante l'asciugatura o un ciclo ad alta temperatura è molto calda. Non toccarla. • Il mancato rispetto di questa precauzione può causare scottature o lesioni. Non lavare, centrifugare o asciugare sedute, tappetini o abbigliamento impermeabile (*) a meno che la lavatrice disponga di un programma speciale per il lavaggio di questi articoli. (*): Biancheria da letto in lana, mantelle antipioggia, abbigliamento per la pesca, pantaloni da sci, sacchi a pelo, copri pannolini, tute sportive, coperture per biciclette, moto e auto, ecc. • Non lavare tappetini spessi o rigidi, anche se l'etichetta di questi articoli riporta il simbolo del lavaggio in lavatrice. In caso contrario, le vibrazioni anomale generate possono causare lesioni o danni alla lavatrice, alle pareti circostanti l'apparecchio, al pavimento o ai capi presenti nel cestello. Italiano - 8

Non lavare tappetini o zerbini che abbiano sul retro una retina di gomma antiscivolo. La retina antiscivolo potrebbe separarsi e incollarsi al cestello, provocando malfunzionamenti quali ad esempio problemi nello scarico dell'acqua.

INFORMAZIONI DI SICUREZZA Non far funzionare la lavatrice senza la vaschetta del detersivo. • In caso contrario si può incorrere in scosse elettriche o lesioni a causa di una perdita d'acqua. Non toccare le parti interne del cestello durante o dopo l'asciugatura poiché potrebbero essere molto calde. • Il mancato rispetto di questa precauzione può causare scottature. Non inserire le mani nella vaschetta del detersivo. • Le mani potrebbero rimanere intrappolate all'interno del dispositivo della vaschetta e riportare lesioni. Non inserire nella lavatrice oggetti (ad es. scarpe, residui di cibo, animali) che non siano indumenti. • In caso contrario possono verificarsi danni alla lavatrice o lesioni anche mortali all'animale a causa delle vibrazioni anomale. Non premere i tasti utilizzando oggetti appuntiti come punte di spille, coltelli, unghie, eccetera. • Il mancato rispetto di questa precauzione può causare scosse elettriche o lesioni. Non lavare capi contaminati da olii, creme o lozioni normalmente utilizzati nei saloni di bellezza o nei centri di massaggio. • Ciò potrebbe causare una deformazione delle guarnizioni in gomma e una conseguente perdita d'acqua. Non lasciare per lungo tempo nel cestello oggetti metallici quali spille da balia o mollette per capelli, né residui di candeggina. • In caso contrario il cestello potrebbe arrugginirsi. • Ai primi segni di ruggine sulla superficie del cestello, applicare un prodotto per la pulizia (neutro) e pulire con una spugna. Non utilizzare in nessun caso una spazzola metallica. Non utilizzare direttamente un detersivo per la pulizia a secco e non lavare, sciacquare o centrifugare capi contaminati da detersivo per la pulizia a secco. • In caso contrario può verificarsi una combustione o una accensione spontanea a causa del calore generato dall'ossidazione dell'olio. Non utilizzare acqua calda proveniente da sistemi di condizionamento (freddo/caldo). • In caso contrario potrebbero verificarsi malfunzionamenti del prodotto. Non utilizzare per il lavaggio sapone neutro per le mani. • Indurendosi e accumulandosi all'interno della lavatrice potrebbe causare malfunzionamento, scolorimento, ruggine o cattivo odore. Inserire calze e reggiseni in una retina per il bucato e lavarli insieme agli altri capi. Non lavare capi di grandi dimensioni, come per esempio lenzuola, chiusi nelle retine per il bucato. • Il mancato rispetto di questa precauzione può provocare lesioni causate da vibrazioni anomale. Non utilizzare detersivo indurito. • Se si accumula all'interno della lavatrice può provocare perdite d'acqua. Assicurarsi che tutte le tasche degli indumenti da lavare siano vuote. • Oggetti duri e appuntiti, come monete, spille, aghi, viti o pietre, possono provocare gravi danni all'apparecchiatura.

Non lavare capi con fibbie e bottoni di grandi dimensioni o con finiture metalliche pesanti. Dividere il bucato in base al colore e selezionare il programma, la temperatura dell'acqua e le altre funzioni aggiuntive in base alla resistenza dei colori. • Il mancato rispetto di questa precauzione può scolorire o danneggiare i capi. Quando si chiude lo sportello, fare attenzione alle mani dei bambini per evitare di schiacciarle. • Il mancato rispetto di questa precauzione può provocare lesioni personali.

AVVERTENZA: AVVERTENZE importanti per la pulizia Non pulire l'apparecchio spruzzandovi direttamente sopra acqua. Non usare soluzioni per la pulizia a base di acidi forti. Non usare benzene, diluente o alcol per pulire l'apparecchio. • Il mancato rispetto di questa precauzione può causare scolorimento, deformazione, danni, scosse elettriche o incendio. Prima di eseguire la pulizia o la manutenzione dell'apparecchio, scollegare la spina dalla presa di corrente. • Il mancato rispetto di questa precauzione può causare scosse elettriche o incendio.

Informazioni sul simbolo WEEE (RAEE) Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici) (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l’autorità competente per tutte le informazioni relative alla raccolta differenziata di questo tipo di materiali. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali. Per informazioni sull'impegno di Samsung ai fini della salvaguardia ambientale e sugli obblighi normativi relativi a ciascun prodotto, come per esempio il REACH, vogliate visitare il sito samsung.com/uk/aboutsamsung/ samsungelectronics/corporatecitizenship/data_corner.html

INSTALLAZIONE Seguire accuratamente questi istruzioni per garantire una corretta installazione della lavatrice ed evitare incidenti durante il bucato.

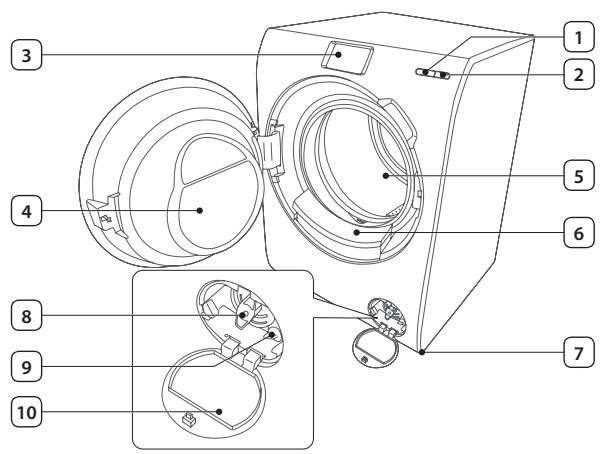

Contenuto dell'imballaggio Verificare che tutte le parti indicate siano contenute nell'imballaggio del prodotto. In caso di problemi con la lavatrice o i suoi componenti, contattare il Centro di assistenza clienti Samsung di zona o il rivenditore.

Schermo di controllo

Piedini di livellamento

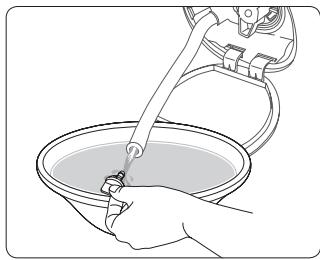

Tubo di scarico di emergenza

Tubo di carico acqua fredda

Dispositivo Aqua pebble

Copridado: Il numero di copridado in dotazione (da 3 a 6) dipende dal modello. Tubo di carico acqua calda: Solo modelli applicabili. Dispositivo Aqua pebble: 200 ml e 100 ml (MAX).

Requisiti di installazione Alimentazione e messa a terra • •

CA 220-240 V / 50 Hz; fusibile o salvavita richiesti Usare un interruttore di corrente separato solo per la lavatrice.

Per garantire una corretta messa a terra, la lavatrice viene fornita con cavo di alimentazione dotato di spina a tre poli da collegare a una presa di corrente correttamente installata e collegata a terra. In caso di dubbi sulla messa a terra, rivolgersi a un elettricista qualificato o a un tecnico dell'assistenza. Non modificare la spina elettrica fornita in dotazione. Se non è adatta alla presa disponibile, rivolgersi a un elettricista qualificato per richiedere l'installazione di una presa idonea. AVVERTENZA • NON utilizzare prolunghe. • Utilizzare solo il cavo di alimentazione fornito in dotazione con la lavatrice. • NON collegare mai il filo di messa a terra a condutture idrauliche in plastica, linee del gas o tubazioni per l'acqua calda. • Un collegamento a massa errato può causare scariche elettriche.

Erogazione dell'acqua La pressione dell'acqua corretta per questa lavatrice è compresa tra 50 e 800 kPa. Una pressione dell'acqua inferiore a 50 kPa può causare la chiusura incompleta della valvola dell'acqua. Inoltre, il riempimento del cestello può richiedere più tempo, causando lo spegnimento della lavatrice. I rubinetti di carico dell'acqua devono trovarsi a una distanza massima di 120 cm dal retro della lavatrice affinché le tubazioni in dotazione raggiungano la lavatrice. Per ridurre il rischio di perdite • Verificare che i rubinetti di carico dell'acqua siano facilmente accessibili. • Chiudere sempre i rubinetti di carico dell'acqua quando non si usa la lavatrice. • Controllare regolarmente la presenza di eventuali perdite dalle guarnizioni del tubo di carico dell'acqua. ATTENZIONE Prima di usare per la prima volta la lavatrice, verificare i collegamenti ai rubinetti di carico e alla valvola dell'acqua alla ricerca di eventuali perdite.

INSTALLAZIONE Samsung consiglia l'uso di una tubazione verticale di 65 cm. Il tubo di scarico deve essere fissato alla tubazione verticale mediante l'apposito gancio e il tubo verticale deve coprire completamente il tubo di scarico.

Pavimentazione Per ottenere le massime prestazioni, la lavatrice deve essere installata su una superficie solida. Potrebbe risultare necessario rinforzare i pavimenti in legno per ridurre al minimo le vibrazioni normalmente causate dalla lavatrice o da un carico sbilanciato. Tappeti e moquette non offrono sufficiente resistenza alle vibrazioni e possono favorire un leggero spostamento della lavatrice durante la centrifuga. ATTENZIONE NON installare la lavatrice su una piattaforma o una struttura non sufficientemente solida.

Temperatura dell'acqua Non installare la lavatrice in zone in cui l'acqua potrebbe congelarsi, poiché un certo quantitativo d'acqua è sempre presente all'interno della pompa, della valvola e/o delle tubazioni. Eventuale acqua congelata rimasta nelle giunzioni può danneggiare le cinghie, la pompa e altri componenti della lavatrice.

Installazione in vani o scomparti Spazio minimo per un funzionamento ottimale: Ai lati

Se si installano insieme lavatrice e asciugatrice, nella parte anteriore del vano o dello scomparto deve essere presente un'apertura di ventilazione non ostruita di almeno 550 mm. Per la sola lavatrice non è necessaria un'apertura di ventilazione.

Procedura di installazione PASSAGGIO 1 - Scegliere la posizione di installazione Requisiti della posizione: • La superficie di appoggio deve essere solida, piana e priva di moquette o tappeti in grado di ostruire la ventilazione • Non deve essere esposta a luce solare diretta. • Lo spazio deve essere sufficiente per consentire la ventilazione e il cablaggio • La temperatura ambiente deve essere sempre superiore al punto di congelamento (0˚C) • Non deve essere esposta a fonti di calore

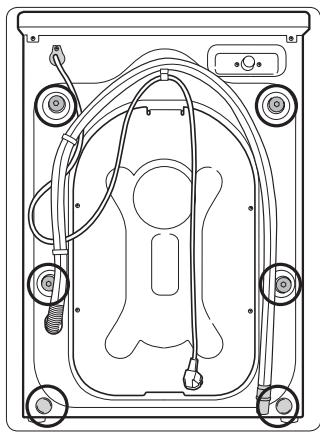

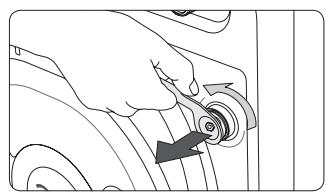

PASSAGGIO 2 - Rimuovere i bulloni di trasporto Disimballare il prodotto e rimuovere tutti i bulloni di spedizione. 1. Allentare i bulloni di trasporto posti sul retro della lavatrice usando la chiave fornita in dotazione.

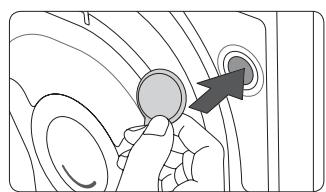

2. Coprire i fori con i tappi in plastica forniti in dotazione. Conservare i bulloni per un eventuale trasporto futuro.

3. Inserire tutti i tappi di plastica che coprono i bulloni posti sul retro della lavatrice.

AVVERTENZA I materiali da imballaggio possono rappresentare un pericolo per i bambini. Smaltire tutti i materiali da imballaggio (sacchetti in plastica, polistirene, ecc) lontano dalla portata dei bambini. Italiano - 14

PASSAGGIO 3 - Regolare i piedini INSTALLAZIONE

1. Spingere delicatamente la lavatrice in posizione. Una forza eccessiva può danneggiare i piedini di livellamento. 2. Livellare la lavatrice regolando manualmente i piedini.

3. Al termine, serrare i dadi usando la chiave fornita in dotazione.

PASSAGGIO 4 - Collegare il tubo dell'acqua Tubo Sicuro (per i modelli che lo prevedono) Il tubo Aqua allerta l'utente del rischio di perdite d'acqua. Questo dispositivo rileva il flusso d'acqua e in caso di perdita diventa rosso sull'indicatore (A) centrale.

PASSAGGIO 5 - Posizionare il tubo di scarico Il tubo di scarico può essere posizionato in tre modi diversi:

Sopra il bordo del lavandino Il tubo di scarico deve essere posizionato a un'altezza compresa tra 60 e 90 cm (*) da terra. Per evitare che il tubo di scarico si pieghi eccessivamente, utilizzare la guida di plastica (A) fornita in dotazione. Fissare la guida a muro con un gancio per garantire uno scarico stabile.

A Nello scarico del lavandino Il tubo di scarico deve essere posto sopra il sifone del lavandino in modo tale che il terminale del tubo si trovi ad almeno 60 cm da terra.

Nella tubazione di scarico Il tubo di scarico deve essere posto a un'altezza compresa tra 60 e 90 cm (*) da terra. E' consigliabile usare una tubazione verticale alta 65 cm. Verificare che il tubo di scarico sia fissato alla tubazione verticale in pendenza. Requisiti della tubazione verticale di scarico: • Diametro minimo 5 cm • Capacità di scarico minima 60 litri al minuto.

PASSAGGIO 6 – Accendere la lavatrice Inserire il cavo di alimentazione in una presa di corrente CA da 220-240V / 50 Hz protetta da fusibile o salvavita. Premere il tasto Power per avviare la lavatrice.

PRIMA DI INIZIARE Impostazioni iniziali Alla prima accensione, sul display della lavatrice verrà visualizzata la schermata di benvenuto con il logo Samsung. Seguire le istruzioni a schermo per completare le impostazioni iniziali. E' possibile modificare le impostazioni iniziali successivamente accedendo alla schermata Impostazioni.

PASSAGGIO 1 - Impostare la lingua Impostare la lingua preferita dei menu. 1. Selezionare una lingua. 2. Selezionare Successivo.

Punto 1 di 4. Imposta Lingua

English Deutsch Français

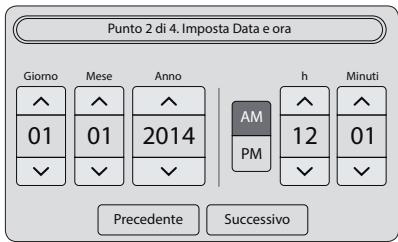

PASSAGGIO 2 - Impostare Data e Ora Impostare la data e l'ora correnti. 1. Usare le frecce per impostare l'ora per ogni elemento temporale. 2. Selezionare Successivo.

Punto 2 di 4. Imposta Data e ora Giorno

L'ora predefinita è in formato 12 ore. Per passare da AM a PM e viceversa, selezionare l'elemento corrispondente.

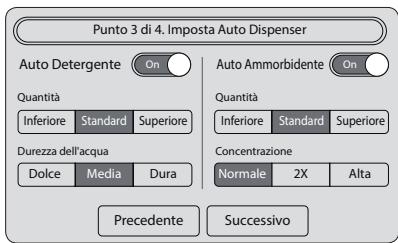

PASSAGGIO 3 - Imposta Auto Dispenser L'unità Auto Dispense eroga nel cestello la quantità di detersivo e ammorbidente appropriata per il programma impostato. 1. Le funzioni Auto Detergente e Auto Ammorbidente sono entrambe preimpostate su On. Per cambiare impostazione, far scorrere la barra corrispondente su Off. 2. Impostare la Quantità e la Durezza dell'acqua. 3. Impostare la Quantità e la Concentrazione. 4. Selezionare Successivo.

Punto 3 di 4. Imposta Auto Dispenser

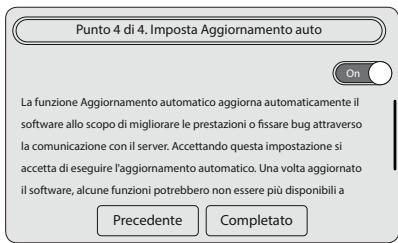

PASSAGGIO 4 - Imposta Aggiornamento auto La funzione Aggiornamento automatico aggiorna automaticamente il firmware allo scopo di migliorare le prestazioni e/o risolvere alcuni bug attraverso la comunicazione con il server di aggiornamento. Una volta aggiornato il firmware, alcune funzioni della lavatrice potrebbero non essere disponibili in base alla versione. 1. Per aggiornare automaticamente il firmware, impostare Aggiornamento automatico su On. 2. Selezionare Completato.

Punto 4 di 4. Imposta Aggiornamento auto On

La funzione Aggiornamento automatico aggiorna automaticamente il software allo scopo di migliorare le prestazioni o fissare bug attraverso la comunicazione con il server. Accettando questa impostazione si accetta di eseguire l'aggiornamento automatico. Una volta aggiornato il software, alcune funzioni potrebbero non essere più disponibili a

PASSAGGIO 5 - Eseguire la Calibrazione (consigliato) La Calibrazione garantisce un accurato rilevamento del peso del bucato nel cestello. Verificare che il cestello sia vuoto prima di eseguire la Calibrazione. 1. Selezionare Impostazioni > Calibrazione > Avvia. • Durante il funzionamento lo sportello sarà bloccato. • Il cestello continuerà a ruotare in senso orario e antiorario per diversi minuti. 2. Al termine, la lavatrice si spegnerà automaticamente.

Istruzioni per eseguire un bucato

PRIMA DI INIZIARE PASSAGGIO 1 - Scelta Suddividere il bucato in base ai seguenti criteri: • • • •

Etichetta di lavaggio: Suddividere il bucato in cotone, fibre miste, sintetici, seta, lana e rayon. Colore: Separare i capi bianchi dai colorati. Formato: L'inserimento nella lavatrice di capi di diverse dimensioni migliora le prestazioni di lavaggio. Delicatezza: Lavare i capi delicati separatamente dal resto del bucato usando il programma Stiro Facile, adatto a tende, capi in pura lana vergine e seta. Controllare le etichette di lavaggio dei capi. Controllare le etichette dei capi e suddividerli di conseguenza prima di avviare il lavaggio.

PASSAGGIO 2 - Svuotare le tasche Svuotare tutte le tasche dei capi da lavare. •

Oggetti metallici quali monete, fermagli e fibbie dei vestiti possono danneggiare gli altri capi così come il cestello della lavatrice.

Rivoltare i capi con bottoni e ricami. • •

Le cerniere di pantaloni e giacche, se lasciate aperte, possono danneggiare il cestello. Prima di eseguire il lavaggio, chiudere tutte le cerniere e fissarle con un nastro. I lacci di alcuni indumenti possono impigliarsi in altri capi danneggiandoli. Fissare tutti i lacci prima di avviare il lavaggio.

PASSAGGIO 3 - Usare una retina per bucato • • •

I reggiseni (lavabili in acqua) devono essere riposti in una retina per bucato. Durante il lavaggio, i ferretti dei reggiseni possono fuoriuscire dal tessuto danneggiando gli altri indumenti. Capi leggeri o di piccole dimensioni come calze, guanti, collant e fazzoletti possono restare intrappolati intorno allo sportello. Prima del lavaggio riporli in una retina a maglie strette. Non lavare la retina da sola, con il cestello vuoto. In caso contrario, potrebbero verificarsi vibrazioni anomale tali da spostare la lavatrice e causare incidenti o lesioni.

PASSAGGIO 4 - Prelavaggio (se necessario) Se il bucato da lavare è molto sporco, selezionare l'opzione Prelavaggio per il programma selezionato. Se il detersivo viene aggiunto manualmente nel cestello non utilizzare l'opzione Prelavaggio.

PASSAGGIO 5 - Determinare la capacità di carico Non sovraccaricare la lavatrice. Il sovraccarico della lavatrice può causare un lavaggio non ottimale. Per la capacità di carico per i vari tipi di indumenti, vedere pagina 28. Quando si lavano lenzuola o trapunte il tempo di lavaggio potrebbe essere superiore, oppure l'efficienza della centrifuga potrebbe non essere soddisfacente. Per lenzuola e trapunte, si consiglia una velocità massima della centrifuga di 800 rpm e una capacità di carico non superiore a 2 kg. ATTENZIONE Se il carico del bucato è sbilanciato e sul display appare il codice di errore "UE", ridistribuire uniformemente il carico. Un carico sbilanciato può ridurre le prestazioni della centrifuga.

PASSAGGIO 6 - Usare un detersivo idoneo Il detersivo da utilizzare dipende dal tipo di tessuto da lavare (cotone, sintetico, delicato, lana), dal colore, dalla temperatura di lavaggio e dal grado di sporco. Utilizzare sempre detersivi a basso contenuto di sapone, studiati appositamente per lavatrici automatiche. •

Seguire le istruzioni sulla confezione del detersivo riguardo a peso del bucato, grado di sporco e durezza dell’acqua della zona di residenza. Se non si conosce la durezza dell'acqua della propria zona, contattare l'ente locale preposto. Non utilizzare un detersivo che tenda a indurirsi o solidificarsi. Dopo il ciclo di risciacquo eventuali grumi di detersivo rimasti possono bloccare lo scarico.

ATTENZIONE Quando si lavano capi in lana con l'apposito programma, usare solo detersivo liquido neutro. Se si usa detersivo in polvere per lavare capi in lana, questo può restare nel bucato e scolorire gli indumenti.

Linee guida sui detersivi

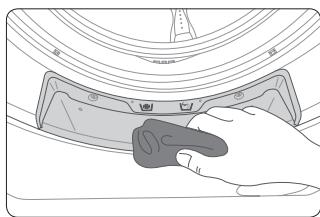

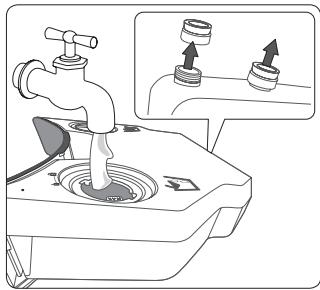

PRIMA DI INIZIARE Auto Dispenser La lavatrice è dotata di un dispenser suddiviso in due comparti: il comparto di sinistra è riservato al detersivo, quello di destra all'ammorbidente. L'unità Auto Dispense eroga nel cestello la quantità di detersivo e ammorbidente appropriata per il programma impostato. ATTENZIONE • Nell'unità Auto Dispense versare solo detersivi e ammorbidenti liquidi. • Verificare che l'unità Auto Dispense sia correttamente inserita nell'alloggiamento. La lavatrice non si avvia se l'unità Auto Dispense non è inserita correttamente. • Se si desidera utilizzare un detersivo di tipo diverso, pulire prima il comparto del detersivo. • Non mescolare detersivo e ammorbidente nei due comparti. • Per evitare l'indurimento del detersivo, non aprire il coperchio una volta versato il detersivo nel comparto. • Non utilizzare candeggina che potrebbe provocare corrosione e/o generare gas. • Non capovolgere l'unità Auto Dispense. Il contenuto potrebbe fuoriuscire dalle aperture. • Non premere l’attacco sul fondo dell’unità Auto Dispense durante lo spostamento dell’unità. Il contenuto potrebbe fuoriuscire. • Prestare attenzione quando si versa il detersivo o l'ammorbidente nell'unità. Il contenuto potrebbe fuoriuscire. • Rimuovere l'unità Auto Dispense prima di versare il detersivo. • Durante la rimozione dell'unità Auto Dispense per verificare la quantità residua di detersivo prima o al verificarsi di un messaggio di errore, l'unità potrebbe contenere una piccola quantità di detersivo residuo o perdere dal fondo. • Inserire completamente l'unità Auto Dispense nel suo alloggiamento. Un inserimento parziale potrebbe causare la caduta dell'unità durante l'erogazione. • Come impostazione predefinita, la funzione Auto Dispenser si disattiva quando vengono selezionati i programmi Delicati, Lana, Pelli Sensibili o Outdoor. Per associare la funzione Auto Dispenser a questi programmi, toccare Impostazioni o Barra del pannello rapido > Auto Dispenser e modificare le impostazioni come necessario.

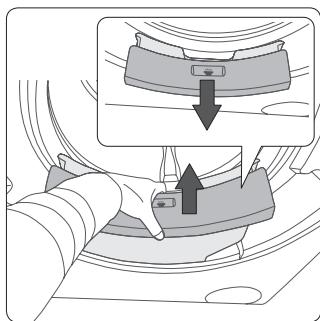

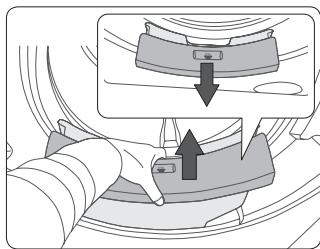

1. Aprire lo sportello ed estrarre l'unità Auto Dispense dalla lavatrice.

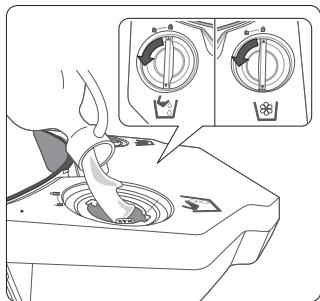

2. Ruotare la manopola sinistra in senso antiorario per aprire, quindi versare il detersivo nel comparto di sinistra fino al livello massimo. 3. Ruotare la manopola destra in senso antiorario per aprire, quindi versare l'ammorbidente nel comparto di destra fino al livello massimo. 4. Richiudere i comparti ruotando le manopole in senso orario.

5. Reinserire l'unità Auto Dispense nella posizione originale. Prestare attenzione nell'inserire l'unità poiché il contenuto può fuoriuscire su entrambi i lati. 6. Attivare le funzioni Auto Detergente e Auto Ammorbidente. Vedere “Auto Dispenser” a pagina 32.

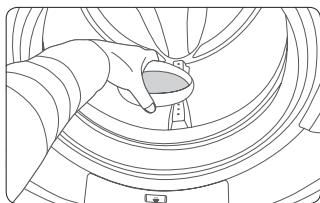

PRIMA DI INIZIARE Se non si desidera utilizzare l'erogatore (unità Auto dispenser) ma si preferisce aggiungere il detersivo manualmente, versare il detersivo direttamente nel cestello oppure utilizzare l'accessorio Aqua Pebble. L'accessorio Aqua Pebble in dotazione all'apparecchio è disponibile in due diversi formati. Scegliere l'accessorio Aqua Pebble in base alla quantità di detersivo da utilizzare. 1. Disattivare la funzione Auto Detergente. Vedere “Auto Dispenser” a pagina 32. 2. Versare detersivo in polvere, gel o liquido nell'apposito dosatore Aqua pebble (A). Controllare il livello indicato all'interno del dosatore. A

3. Inserire il dosatore vicino al bordo del cestello.

Al termine del lavaggio, rimuovere il dosatore Aqua pebble dal cestello e pulirlo per un uso futuro. ATTENZIONE • Per aggiungere l'ammorbidente è necessario utilizzare l'unità Auto dispenser. L'applicazione manuale non è consentita. • Prestare attenzione durante l'inserimento del dosatore Aqua pebble poiché deve essere bilanciato prima del lavaggio. Versare il contenuto del dosatore nel cestello prima dell'inizio del lavaggio può provocare la comparsa di residui di detersivo sugli indumenti al termine del lavaggio, causando lo scolorimento dei capi e/o ridotte prestazioni di lavaggio. • Quando si usa il dosatore Aqua pebble, non versare detersivo nel comparto Auto Detergente e viceversa. • Se si desidera utilizzare un detersivo di tipo diverso, pulire prima il dosatore Aqua pebble. • Non inserire il dosatore in una coperta ripiegata o tra gli indumenti. • Non selezionare l'opzione Pre lavaggio se si utilizza il dosatore Aqua pebble. • Versare una quantità eccessiva di detersivo nell'unità può causare i seguenti problemi, con conseguente guasto al sistema e/o riduzione della vita utile del prodotto. • Un eccesso di detersivo causa una sovrabbondanza di bolle con il conseguente aumento dei tempi di risciacquo. • Inoltre, residui di detersivo possono rimanere nel cestello al termine del lavaggio. • Versare una quantità di detersivo appropriata secondo quanto indicato dal produttore del detersivo sulla confezione del prodotto. • Se si aggiunge manualmente il detersivo si consiglia di usare l'accessorio Aqua Pebble in caso di lavaggio di capi colorati.

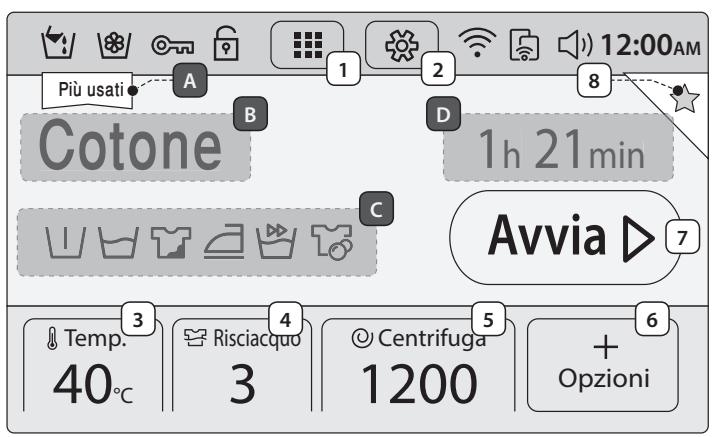

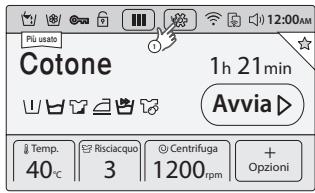

Operazioni Schermata In base al modello del prodotto la schermata effettiva può differire da quella riportata sotto.

Toccare per selezionare il programma.

Toccare per accedere alla schermata delle impostazioni.

Toccare per cambiare la temperatura del programma corrente.

Toccare per cambiare i tempi di risciacquo del programma corrente.

Toccare per cambiare la velocità di centrifuga del programma corrente.

Toccare per accedere alla schermata delle opzioni del programma.

Toccare per avviare una operazione.

Toccare per aggiungere la configurazione del programma corrente all'elenco dei Preferiti. E' possibile aggiungere fino a 4 diversi programmi personalizzati, che compaiono all'inizio del programma.

Visualizza i programmi più usati.

B Programma corrente

Visualizza il programma corrente.

Visualizza le opzioni attive del programma corrente.

Visualizza il tempo stimato per l'esecuzione del programma corrente. Italiano - 24

Barra di stato OPERAZIONI

12:00AM Auto Detergente

Se questo indicatore si illumina, la funzione Auto Detergente è abilitata.

Se questo indicatore si illumina, la funzione Auto Ammorbidente è abilitata.

Se questo indicatore si illumina, lo sportello resta bloccato al fine di impedire un'accidentale apertura dello sportello durante il funzionamento.

Se questa icona si trasforma in un lucchetto bloccato [ ], la funzione Sicurezza Bambini risulta impostata per evitare incidenti a bambini e neonati.

Visualizza lo stato della connessione di rete Wi-Fi.

Se questo indicatore si illumina, la lavatrice può essere controllata da un dispositivo mobile.

Se l'icona assume la forma di un altoparlante sbarrato [ viene emesso alcun audio.

Viene visualizzata l’ora corrente.

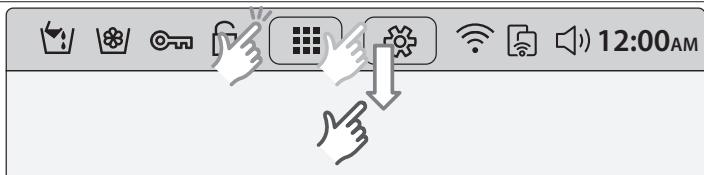

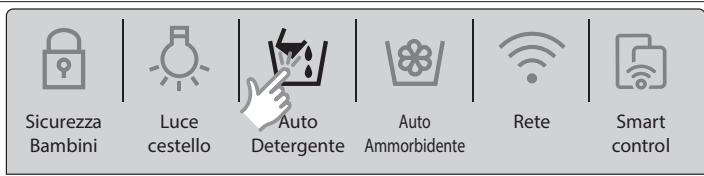

Barra del pannello rapido Nella Barra del pannello rapido sono disponibili 6 opzioni: Sicurezza Bambini, Luce cestello, Auto Detergente, Auto Ammorbidente, Rete e Smart control.

1. Selezionare la Barra di stato oppure scorrerla verso il basso per visualizzare le opzioni disponibili.

2. Toccare per attivare/disattivare un'opzione o cambiare le impostazioni correnti. • •

Per le impostazioni avanzate, accedere alla schermata delle impostazioni e apportare le modifiche desiderate. Gli elementi attivi sono illuminati mentre quelli inattivi sono grigi. Italiano - 25

Risciacquo Centrifuga

Specifico per indumenti poco sporchi e un carico inferiore a 2 kg.

Un lavaggio preliminare viene aggiunto al lavaggio principale.

Il tempo di lavaggio di ogni ciclo è superiore a quello normale.

Utile per rimuovere le macchie resistenti dal bucato.

Per ridurre le pieghe sui capi.

Usata per specificare l'orario finale del programma selezionato. Vedere pagina 31.

Ritorna alla schermata precedente.

Per i dettagli di ogni opzione, vedere “Opzioni” a pagina 30.

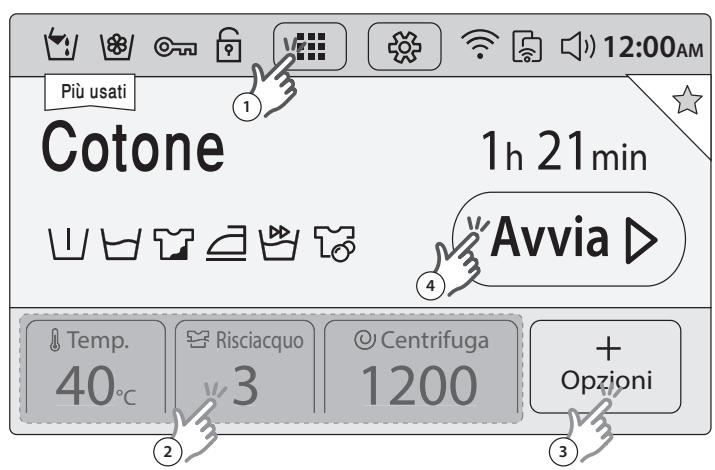

Passaggi semplici per iniziare OPERAZIONI

1. Premere Power per visualizzare la schermata principale. 2. Nella schermata principale, selezionare l'icona Programma nella parte centrale superiore per visualizzare il programma. 3. Selezionare un programma. La lavatrice supporta 22 programmi. 4. Cambiare le impostazioni del programma (Temp., Risciacquo e Centrifuga) se necessario. 5. Selezionare l'icona Opzioni in basso a destra. Quindi selezionare le opzioni e cambiarne, se necessario, le impostazioni. 6. Selezionare Avvia. •

La lavatrice è dotata di impostazioni predefinite per i programmi e opzioni disponibili per ogni programma. E' possibile accettare le impostazioni predefinite o modificarle in base alle proprie preferenze. Selezionare un programma nella schermata principale. Scorrere lo schermo verso sinistra per aprire il programma successivo. Per tornare all'elenco precedente, scorrere verso destra.

Panoramica programmi Programmi standard Programma

Descrizione e Carico max (kg) •

Aggiungere la configurazione del programma corrente all'elenco dei Preferiti in modo da potervi accedere rapidamente in seguito. E' possibile aggiungere fino a 4 diversi programmi personalizzati, che compaiono all'inizio del programma

In alto a sinistra della schermata principale vengono visualizzati i programmi utilizzati più di frequente.

Auto Optimal Wash regola la quantità di detersivo e i cicli di lavaggio in base al peso del bucato e al livello di sporco. Questo programma offre prestazioni ottimali se utilizzato insieme alla funzione Auto Dispenser.

Per cotone, lenzuola, tovaglie, intimo, asciugamani, camicie. Il tempo di lavaggio e il numero dei cicli di risciacquo vengono automaticamente regolati in base al carico.

Prevede una maggiore quantità d'acqua nel lavaggio principale e un ciclo aggiuntivo di risciacquo per evitare residui di detersivo sugli indumenti.

Questo programma prevede cicli aggiuntivi di risciacquo e una velocità di centrifuga ridotta per garantire che gli indumenti vengano lavati in modo delicato e risciacquati con cura.

Programma rapido di 1 ora per il lavaggio di indumenti di uso quotidiano come intimo e magliette.

La tecnologia Eco Bubble consente di ridurre il consumo energetico. La tecnologia Eco Wash, caratterizzata dall'efficienza di lavaggio a basse temperature, mette a confronto le sue prestazioni di lavaggio e di risparmio energetico con il tradizionale programma Cotone non Eco Bubble.

Per abbigliamento outdoor, da sci e indumenti sportivi realizzati in materiali tecnologici quali spandex, stretch e microfibra.

Questo programma prevede un lavaggio ad alta temperatura e risciacqui aggiuntivi per garantire la totale assenza di detersivo dai capi lavati.

Specifico per capi in lana lavabili in lavatrice e carico inferiore a 2 kg. Il programma lana prevede una speciale azione di lavaggio e ammollo per proteggere le fibre di lana dal restringimento e dalla deformazione. Si consiglia l'uso di un detersivo neutro.

Descrizione e Carico max (kg) • •

Per copriletti, lenzuola, trapunte, ecc. Per ottenere un risultato ottimale, lavare solo 1 tipo di capo e accertarsi che il peso del carico non superi i 2,5 kg.

Esegue un ulteriore ciclo di centrifuga per eliminare una maggiore quantità d'acqua. L'esclusione centrifuga e l'arresto in ammollo escludono solo la centrifuga finale, quelle intermedie alla fine di ogni risciacquo verranno svolte in ogni caso.

Prevede un risciacquo aggiuntivo dopo l'erogazione dell'ammorbidente.

Questo programma esegue la pulizia del cestello rimuovendo sporco e batteri. Eseguire ogni 40 lavaggi senza detersivo o candeggina. Verificare che il cestello sia vuoto. Non utilizzare agenti di pulizia per la pulizia del cestello.

Prestazioni ottimali e basso consumo energetico per cotone, lenzuola, tovaglie, intimo, asciugamani, camicie. Per avere un risparmio energetico, la temperatura di lavaggio effettiva può essere inferiore a quanto indicato.

Per tessuti trasparenti, reggiseni, intimo in seta e altri tessuti lavabili solo a mano. Per un risultato ottimale, usare detersivo liquido.

Smacchia Tutto Plus Sono disponibili sei programmi speciali ideati per rimuovere efficacemente particolari tipi di macchie o sporco che possa essersi accumulato a seguito di specifiche attività che vanno dalle pulizie domestiche all'arrampicata in montagna. Programma Chef Giardinaggio

Descrizione e Carico max (kg) •

Questo programma rimuove efficacemente le macchie di cibo e di cucina.

Questo programma rimuove efficacemente le macchie di erba, fango/ sporco, sudore e sebo.

Questo programma rimuove efficacemente le macchie di grasso, terra, fango, cibo, sudore e trucco. Non utilizzare questo programma per indumenti impermeabili. Il mancato rispetto di questa precauzione può danneggiare l'impermeabilità/la traspirabilità dei capi.

Il programma Baby&Kids è idoneo per la maggior parte dei capi per bambini. Questo programma rimuove efficacemente le macchie di cibo, succhi di frutta, bevande, fango, terra, inchiostro e matite.

Descrizione e Carico max (kg) •

Ogni giorno Igienico

Il programma Ogni Giorno rimuove lo sporco leggero. Questo programma rimuove efficacemente le macchie leggere di inchiostro e matita oltre allo sporco quotidiano.

Questo programma rimuove efficacemente le macchie di sebo e sangue.

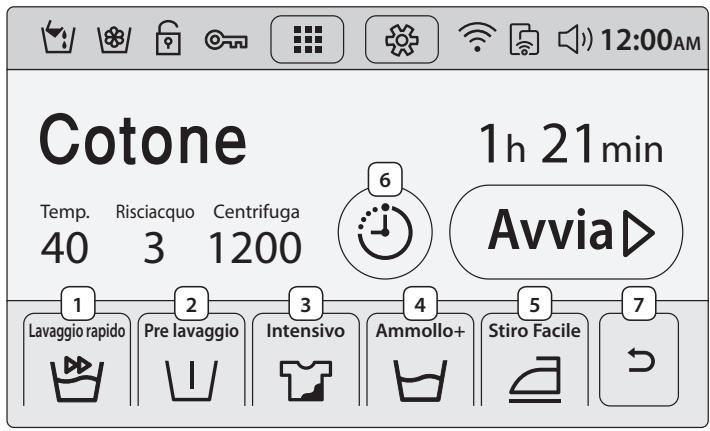

Opzioni Le opzioni disponibili cambiano in base al programma utilizzato. Le opzioni che non possono essere selezionate per uno specifico programma sono in grigio. Opzioni

Specifico per indumenti poco sporchi e un carico inferiore a 2 kg. Il completamento del programma richiede circa 15 minuti; il tempo varia a seconda della pressione e della durezza dell'acqua e dalle opzioni aggiuntive selezionate. La durata del Lavaggio rapido aumenta in questa sequenza: Off > 15 min > 20 min > 30 min > 40 min > 50 min > 60 min. Il quantitativo di detersivo consigliato è inferiore a 20 g (per un carico di 2 kg).

Questo programma aggiunge un ciclo di prelavaggio prima del lavaggio principale.

Questa opzione rimuove efficacemente le macchie mettendo in ammollo il bucato. Per ogni ciclo di ammollo il cestello ruota per 1 minuto quindi rimane fermo per 4 minuti. E' possibile impostare il tempo di Ammollo+ tra 30 e 150 minuti.

Idoneo per indumenti molto sporchi. Il tempo di lavaggio di ogni ciclo è superiore a quello normale.

La velocità di centrifuga è ridotta per diminuire la formazione di pieghe sui capi. Impostare una velocità di centrifuga non superiore a 800 rpm.

L'orario visualizzato indica la fine prevista del programma selezionato.

Pre lavaggio Ammollo+ Intensivo

OPERAZIONI E' possibile impostare la lavatrice per terminare il programma corrente a un orario specifico. Questa funzione è utile se si desidera che il lavaggio termini entro l'orario in cui si torna a casa dal lavoro. 1. Selezionare un programma. Se necessario apportare le modifiche desiderate al programma. 2. Selezionare l'icona Opzioni in basso a destra. Quindi selezionare le opzioni e cambiarne, se necessario, le impostazioni. 3. Selezionare Fine Programmata. 4. Usare le frecce per impostare la fine del programma corrente, quindi selezionare Avvia. Per annullare l'opzione selezionare Annulla e tornare alla schermata delle opzioni.

Esempio d'uso Si desidera terminare un programma di due ore fra 3 ore. Per fare ciò, aggiungere l'opzione Fine Programmata al programma corrente con una impostazione di 3 ore, quindi premere Avvia/Pausa alle 14:00 (2:00 p.m.). Cosa succederà? La lavatrice avvia il ciclo di lavaggio alle 15:00 (3:00 p.m.) e termina alle 17:00 (5:00 p.m). Di seguito viene riportata la tempistica di questo esempio. 2:00 pm Imposta Fine Programmata fra 3 ore.

Impostazioni Sicurezza Bambini Per evitare il rischio di incidenti che coinvolgano bambini e neonati, la funzione Sicurezza Bambini blocca tutti i tasti ad eccezione del tasto Impostazioni. E' possibile accedere al menu Sicurezza Bambini dalla schermata Impostazioni o dalla barra del pannello rapido. • Per impostare la funzione Sicurezza Bambini, selezionare Impostazioni, quindi selezionare il tasto Sicurezza Bambini. • Per attivare la funzione Sicurezza Bambini, tenere premuto il tasto Attiva per 3 secondi. • Per disattivare temporaneamente la funzione Sicurezza Bambini, tenere premuto il tasto Disattiva temporaneamente per 3 secondi. • Per disattivare completamente la funzione Sicurezza Bambini, tenere premuto il tasto Disattiva per 3 secondi. •

Per aggiungere detersivo o altri capi nel cestello, o se si vuole modificare le impostazioni del programma mentre la funzione Sicurezza Bambini è attiva, arrestare o rilasciare la funzione Sicurezza Bambini. La funzione Sicurezza Bambini verrà riattivata un minuto dopo che la lavatrice è stata temporaneamente fermata.

Per attivare o disattivare la Luce cestello, selezionare Impostazioni e far scorrere la barra Luce cestello su On o Off. La luce del cestello si spegne automaticamente dopo 5 minuti.

Auto Dispenser La lavatrice è dotata di un dispenser suddiviso in due comparti: uno per il detersivo, l'altro per l'ammorbidente. L'unità Auto Dispense eroga nel cestello la quantità di detersivo e ammorbidente appropriata per il programma impostato.

Per attivare la funzione Auto Dispenser 1. 2. 3. 4.

Selezionare Impostazioni > Auto Dispenser. Far scorrere la barra Auto Detergente su On, quindi impostare Quantità e Durezza dell'acqua. Far scorrere la barra Auto Ammorbidente su On, quindi impostare Quantità e Concentrazione. Selezionare Salva.

Luminosità Impostare la luminosità dello schermo LCD • Selezionare Impostazioni, quindi regolare il livello di luminosità desiderato utilizzando i simboli (-/+).

Tema audio Impostare il livello del volume e la melodia. 1. Selezionare Impostazioni > Tema audio. 2. Per regolare il volume, usare i simboli (-/+) per aumentare o ridurre il livello del volume. 3. Per impostare una melodia, selezionarne una tra quelle in elenco.

OPERAZIONI L'ora predefinita è in formato 12 ore. 1. Selezionare Impostazioni > Data e Ora. 2. Usare le frecce per impostare l'ora per ogni elemento temporale. Ad esempio, per cambiare la data usare le frecce sopra e sotto l'elemento data. 3. Per passare da AM a PM, selezionare l'elemento corrispondente. 4. Selezionare Salva.

Lingua Selezionare la lingua preferita dei menu. • Selezionare Impostazioni > Lingua, quindi selezionare la lingua preferita dei menu.

Rete Impostazione automatica La lavatrice supporta i protocolli Wi-Fi WEP, TKIP e AES, ma non è dotata di un router (AP). 1. Selezionare Impostazioni > Rete, quindi far scorrere la barra Rete su On. Compare l'elenco degli AP. 2. Selezionare un provider di rete e, se richiesto, fornire la password. 3. Selezionare OK. Al termine risulterà selezionato il provider di rete scelto.

Impostazione manuale 1. Abilitare la connessione Wi-Fi come indicato sopra. 2. Selezionare Indirizzo IP > Manuale. 3. Indicare Indirizzo IP, Maschera di sottorete, Gateway e DNS, quindi selezionare OK.

Connessione Wi-Fi. Una volta stabilita la connessione di rete, per attivare o disattivare in un successivo momento la connessione Wi-Fi far scorrere la barra Rete su On o Off.

Connessione rapida Connessione rapida permette di configurare con facilità le impostazioni di rete compresa la procedura di autenticazione

Smart control Con Smart control è possibile controllare la lavatrice dal proprio dispositivo mobile. Selezionare questa icona per attivare o disattivare la funzione Smart control. 1. selezionare Impostazioni > far scorrere la barra Smart control su On. 2. Tornando alla schermata principale, la funzione Smart Control risulterà attivata. 3. Toccare Disattiva per disattivare la funzione;la funzione Smart Control verrà disattivata. • • • •

L'icona è evidenziata in grigio se la funzione Smart control non è attiva. Il tocco di una icona o la pressione di un tasto sulla lavatrice provocherà la disattivazione della funzione Smart control. Se la rete wireless non è connessa, la funzione Smart Control non è disponibile. Toccando lo Smart Control selezionare una delle modalità disponibili per la connessione a dispositivi esterni.

Eco check Sul display viene visualizzata l'efficienza energetica/idrica degli ultimi 4 programmi di lavaggio insieme a un riepilogo tecnico sul consumo energetico, i livelli d'acqua, le impostazioni del programma e le opzioni impostate. 1. Selezionare Impostazioni > Eco check. Compare una schermata di riepilogo degli ultimi 4 programmi di lavaggio. 2. Selezionare un programma per visualizzarne il riepilogo tecnico.

Auto-Diagnosi La lavatrice esegue l'auto diagnosi del sistema corrente. La schermata dei risultati visualizza gli errori operativi ed eventuali malfunzionamenti della lavatrice. • Selezionare Impostazioni > Auto-Diagnosi > Avvia.

Calibrazione La Calibrazione garantisce un accurato rilevamento del peso del bucato nel cestello. Verificare che il cestello sia vuoto prima di eseguire la Calibrazione. 1. Selezionare Impostazioni > Calibrazione > Avvia. • Durante il funzionamento lo sportello sarà bloccato. • Il cestello continuerà a ruotare in senso orario e antiorario per diversi minuti. 2. Al termine, la lavatrice si spegnerà automaticamente.

Aggiorna Quando si rendono disponibili degli aggiornamenti, sullo schermo viene visualizzata una notifica.

OPERAZIONI Per controllare la versione corrente del firmware 1. Selezionare Impostazioni > Aggiorna per visualizzare la versione corrente del firmware. 2. Per aggiornare il firmware manualmente, selezionare Aggiorna.

Per aggiornare il firmware automaticamente 1. Toccare Aggiornamento automatico nella schermata Impostazioni. 2. Far scorrere la barra Aggiornamento automatico su On. Il processo di aggiornamento procede senza alcuna notifica laddove si rendono disponibili gli aggiornamenti. AVVERTENZA Non scollegare il cavo di alimentazione della lavatrice o del router durante l'aggiornamento.

Guida Per l'uso del prodotto vedere la guida all'uso; in caso di malfunzionamenti vedere la sezione relativa alla risoluzione dei problemi. • Selezionare Impostazioni > Guida.

Samsung Mobile Smart Control Questa lavatrice fornisce due app per il controllo dell'apparecchio da dispositivo mobile tramite connessione di rete.

Mobile app applicabili alla funzione Smart Control delle lavatrici Samsung Smart Samsung Smart Home La rinnovata app Samsung Smart Home consente di accedere da remoto alla propria lavatrice per controllarne lo stato e l'avanzamento della funzione impostata. Scaricare l'app “Samsung Smart Home” da Play Store o Apple Store e installarla sul proprio dispositivo mobile.

Samsung Smart Washer L'app Samsung Smart Washer consente di controllare il funzionamento della lavatrice sul proprio dispositivo mobile secondo due categorie: Indoor e Outdoor. Scaricare l'app “Samsung Smart Washer” da Play Store o Apple Store e installarla sul proprio dispositivo mobile.

Impostazioni Smart Control sulla lavatrice Per attivare la funzione Smart Control, scegliere un metodo di connessione alla mobile app.

Premere l'icona Impostazione e selezionare Smart Control dal menu Rete. 1. Scegliere un metodo di connessione alla mobile app.

2. Selezionare “Samsung Smart Home” per controllare la lavatrice tramite l'app integrata Samsung. Selezionare “Samsung Smart Washer” per controllare la lavatrice tramite l'app della lavatrice Samsung.

1h 21min Avvia Centrifuga

3. Al termine dell'impostazione le modifiche effettuate verranno applicate pertanto potrebbe essere necessario riconnettersi al dispositivo. • Samsung Smart Home (predefinito) • Samsung Smart Washer

12:00AM Smart Control 1. Con le opzioni Smart Control è possibile selezionare una delle modalità disponibili per la connessione a dispositivi esterni. 2. Selezionare “Samsung Smart Home” per accedere remotamente ai dispositivi tramite l’app Samsung Smart Home.

Samsung Smart Home Samsung Smart Washer Salva

Come metodo di connessione predefinito questo prodotto utilizza la rinnovata app Samsung Smart Home (metodo consigliato). Per i modelli iPhone, l'app Samsung Smart Home sarà disponibile presso l'Apple Store dalla seconda metà del 2014. In alcuni paesi l'app Samsung Smart Home potrebbe non essere disponibile. In questo caso, utilizzare l'app Samsung Smart Washer.

App Samsung Smart Home Quando si usa l'app Samsung Smart Home, verificare che sia selezionata l'opzione “Samsung Smart Home” nel menu Setup (Impostazione). L'app Samsung Smart Home consente di accedere e controllare la lavatrice anche fuori casa.

Installazione 1. Visitare Google Play Store per i dispositivi Android, oppure Apple App Store per i dispositivi iOS, quindi cercare e selezionare l'app Samsung Smart Home. 2. Scaricare e installare l'app Samsung Smart Home sul dispositivo mobile. •

L'app Samsung Smart Home supporta Android OS 4.0 (ICS) o versioni successive ottimizzate per smartphone Samsung (serie Galaxy S e Galaxy Note). Su altri dispositivi alcune funzioni di questa app potrebbero funzionare in modo diverso. Questa app supporta iOS 7 o versioni successive per modelli iPhone. Per il miglioramento costante delle prestazioni, il design UI di questa app è soggetto a modifica senza preavviso. Per i modelli iPhone, questa app sarà disponibile dalla seconda metà del 2014 sul sito Apple App Store.

Preparazione 1. Per attivare l'app, è necessario inserire il proprio account Samsung. Se l'utente non dispone di un proprio account sarà guidato alla creazione di un account Samsung direttamente sull'app. Per questo scopo non sono necessarie altre app. 2. Per attivare l'app, registrare per prima cosa la lavatrice per il servizio Samsung Smart Home. 1) 2) 3) 4) 5)

Selezionare la lavatrice dall'elenco dispositivi dell'app Samsung Smart Home. Immettere le informazioni necessarie sull'AP wireless da usare per la connessione wireless. Seguire le istruzioni a schermo per configurare le impostazioni per la lavatrice. Sulla lavatrice selezionare Impostazioni > Connessione rapida per configurare le impostazioni di rete. Al termine l'icona della lavatrice comparirà sull'app.

ATTENZIONE • Router Wi-Fi non certificati potrebbero non riuscire a stabilire la connessione. • Se la lavatrice e l'AP vengono installati vicino a un forno a microonde o un asciugacapelli elettrico, la funzione Smart Control potrebbe non funzionare a causa di interferenze elettriche. • La lavatrice supporta solo protocolli Wi-Fi 2.4Ghz. • L'ambiente circostante può influire sulle prestazioni di rete wireless. •

Se si esegue l'app senza avere eseguito il log in, viene visualizzata la schermata Account guidance (Guida all'account). Una volta eseguito il log in è possibile modificare le impostazioni dell'account in Settings (Impostazioni) > Account. Gli utenti di smartphone Samsung possono accedere all'app una volta registrato il proprio account in Impostazioni.

Uso dell'app Samsung Smart Home Caratteristiche principali

Controllo integrato degli apparecchi Samsung smart Registrare i propri dispositivi Samsung smart in Samsung Smart Home per usufruire di un accesso semplificato al servizio. Selezionare l'icona della lavatrice sull'app per accedere alle funzioni principali dell'apparecchio quando ci si trova fuori casa. Controllo principale Il controllo principale include 4 modalità: Esco, Torno a casa, Buonanotte e Buongiorno. Controlli chat Per comunicare con i dispositivi smart via chat e ottenere informazioni utili per il controllo degli apparecchi. Monitoraggio domestico Per utilizzare la videocamera del dispositivo smart e monitorare l'ambiente mentre si è fuori casa. Assistenza clienti Per scaricare il manuale del prodotto o richiedere una riparazione.

Alcune funzioni di questo servizio potrebbero non essere disponibili sulla lavatrice.

App Samsung Smart Home Washing Machine Per controllare e monitorare la lavatrice sia a casa che fuori casa. 1. Registrare la lavatrice sull'app Samsung Smart Home. 2. Per abilitare il controllo remoto, attivare la funzione Smart Control sulla lavatrice. 3. Selezionare l'icona della lavatrice sul dispositivo mobile e toccare Avvia. Questa lavatrice supporta il servizio Samsung Smart Home. Per ulteriori informazioni visitare il sito www.samsung.com.

App Samsung Smart Washer Quando si usa l'app Samsung Smart Washer, verificare che sia selezionata l'opzione “Samsung Smart Washer” nel menu Setup (Impostazione). L'app Samsung Smart Washer permette di controllare alcune funzioni della lavatrice attraverso il proprio dispositivo mobile.

Scarica 1. Cerca Samsung Smart Washer in Play Store o Apple Store. 2. Scaricare e installare l'app sul dispositivo mobile. 3. Eseguire l'app Samsung Smart Washer sul proprio dispositivo mobile.

Connettere la lavatrice La lavatrice deve essere collegata a una rete Wi-Fi.

Controllo interno Per abilitare tale modalità, il dispositivo mobile deve essere collegato alla stessa rete della lavatrice. 1. Sul dispositivo mobile selezionare Controllo interno per visualizzare un elenco dei modelli di lavatrice disponibili. 2. Selezionare il nome del modello della lavatrice da collegare e selezionare OK. Viene visualizzata la finestra di autenticazione. 3. Sulla lavatrice selezionare Impostazioni, far scorrere la barra Smart control su On. La procedura di autenticazione ha inizio. La procedura di autenticazione è necessaria una sola volta al primo utilizzo.

Controllo esterno Per abilitare questa modalità, la lavatrice deve essere registrata sul sito Samsung Smart Appliance (www. samsungsmartappliance.com). 1. Sulla lavatrice selezionare Impostazioni, far scorrere la barra Smart control su On. 2. Sul dispositivo mobile selezionare Controllo esterno e digitare le credenziali di accesso. Comparirà un elenco di dispositivi registrati. 3. Selezionare un dispositivo da controllare tra quelli in elenco. Ora verrà stabilita automaticamente una connessione remota tra la lavatrice e il dispositivo mobile. Non è necessaria alcuna procedura di autenticazione

OPERAZIONI Registrare la lavatrice sul sito Samsung Smart Appliance (www.samsungsmartappliance.com) per ottenere un accesso remoto alla lavatrice. La lavatrice deve essere collegata a una rete Wi-Fi. 1. Accedere al sito Samsung Smart Appliance (www.samsungsmartappliance.com). 2. Fornire le credenziali del proprio account Samsung per accedere. Se l'utente non è registrato, fare clic su Crea un account Samsung e seguire le istruzioni visualizzate a schermo. 3. Fare clic su My Page > Add device (Aggiungi dispositivo), e indicare il MAC address della lavatrice. Per controllare il MAC address, selezionare Impostazioni > Rete sulla lavatrice. 4. Fare clic su Get Approval (Ottieni approvazione). 5. Selezionare Impostazioni sulla lavatrice, quindi selezionare OK se viene richiesto una approvazione. Le lavatrici registrate sono reperibili nell'elenco dei dispositivi del sito web. Samsung Electronics dichiara che questa lavatrice è conforme ai requisiti minimi e ad altre disposizioni della Direttiva 1999/5/CE. La Dichiarazione di conformità uffi ciale può essere reperita all'indirizzo http://www. samsung.com, in Supporto > Cerca e digitando il nome del modello.

Manutenzione Mantenere la lavatrice pulita per evitare il calo delle prestazioni e preservarne la durata.

Eco Pulizia Cestello Eseguire questo programma regolarmente per pulire il cestello ed eliminare i batteri. 1. Selezionare Programma > Eco Pulizia Cestello. 2. Accedere alla schermata principale e selezionare Avvia. La temperatura dell'acqua per il programma Eco Pulizia Cestello è impostata a 70°C e non può essere variata. ATTENZIONE Non utilizzare agenti di pulizia per la pulizia del cestello. La presenza di residui chimici nel cestello deteriora le prestazioni di lavaggio.

Promemoria Eco Pulizia Cestello • •

Il messaggio Eco Pulizia Cestello compare nella schermata principale ogni 40 lavaggi. E' consigliabile eseguire la funzione Eco Pulizia Cestello regolarmente. Alla prima visualizzazione di questo messaggio, è possibile ignorarlo (fino a 6 volte) selezionando Ricordamelo più tardi. A partire dal settimo lavaggio, il messaggio non verrà più visualizzato. Tuttavia comparirà nuovamente dopo altri 40 lavaggi.

Scarico di emergenza Se si verifica una interruzione di corrente, scaricare l'acqua contenuta nel cestello prima di estrarre il bucato. MANUTENZIONE

1. Scollegare il cavo di alimentazione della lavatrice dalla presa principale. 2. Premere delicatamente l'area superiore del coprifiltro per aprirlo.

3. Estrarre delicatamente il tubo di scarico di emergenza.

4. Tenendo il terminale del tubo di scarico, aprire il tappo del tubo.

5. Scaricare l'acqua in un contenitore. 6. Chiudere il tappo del tubo e reinserire il tubo di scarico. 7. Chiudere il coprifiltro.

Pulizia Superficie della lavatrice Usare un panno morbido e un detersivo per le pulizie domestiche non abrasivo. Non spruzzare acqua sulla lavatrice.

Filtro a retina Pulire il filtro a retina del tubo di carico dell'acqua almeno una o due volte l'anno. 1. Spegnere la lavatrice e scollegare il cavo di alimentazione. 2. Chiudere il rubinetto dell'acqua. 3. Allentare e scollegare il tubo di carico dell'acqua dal retro della lavatrice. Coprire il tubo con un panno per evitare la fuoriuscita di acqua.

4. Usare un paio di pinze per estrarre il filtro a retina dal foro della valvola di ingresso. 5. Immergere il filtro a retina in acqua in modo che anche il connettore filettato sia immerso. 6. Lasciare asciugare completamente il filtro a retina all'ombra. 7. Reinserire il filtro a retina nel tubo di carico dell'acqua e fissare il tubo nella posizione originale. 8. Aprire il rubinetto dell'acqua. Se il filtro a retina è otturato, sullo schermo comparirà il codice di errore “4E”.

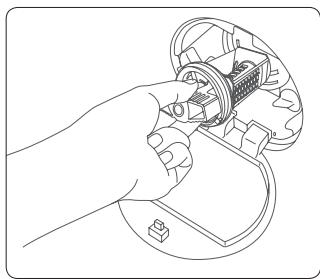

MANUTENZIONE E' consigliabile pulire il filtro detriti almeno 5 o 6 volte l'anno per impedirne l'otturazione. Un filtro detriti otturato può ridurre l'effetto bolle. 1. Spegnere la lavatrice e scollegare il cavo di alimentazione. 2. Scaricare l'acqua residua dal cestello seguendo le indicazioni riportate nella sezione “Scarico di emergenza” a pagina 43. 3. Aprire il coprifiltro utilizzando una moneta o una chiave. 4. Ruotare il coperchio del filtro detriti verso sinistra e scaricare l'acqua residua. 5. Rimuovere il filtro detriti.

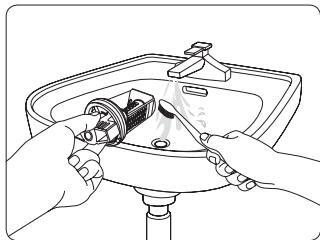

6. Pulire il filtro detriti usando uno spazzolino morbido. Verificare che l'elica della pompa di scarico dietro il filtro non sia bloccata. 7. Reinserire il filtro detriti e ruotare il coperchio del filtro verso destra.

Per aprire il coprifiltro di sicurezza, spingere e ruotarlo in senso antiorario. La molla del tappo ne facilita l'apertura. Per chiudere, ruotare il coprifiltro di sicurezza in senso orario. La molla emette un tintinni; ciò è normale.

Se il filtro a retina è otturato, sullo schermo comparirà il codice di errore “5E”.

ATTENZIONE • Verificare che il tappo del filtro sia chiuso correttamente dopo avere pulito il filtro. Il mancato rispetto di questa precauzione può causare una perdita. • Verificare che il filtro sia inserito correttamente dopo la pulizia. Il mancato rispetto di questa precauzione può causare un malfunzionamento o una perdita.

Unità Auto Dispense L'unità Auto Dispense deve essere pulita regolarmente per garantire sempre un corretto funzionamento. 1. Rimuovere l'unità Auto Dispense dalla lavatrice.

2. Pulire il vano dell'unità Auto Dispense usando un panno asciutto.

3. Rimuovere le due manopole dell'unità Auto Dispense così come i due tappi sul fondo e lasciare fluire l'acqua nell'unità Auto Dispense per pulire l'area interna. Non scuotere l'unità Auto Dispense per evitare che l'acqua contenuta all'interno possa fuoriuscire dalle aperture. 4. Reinserire le manopole e i tappi nella posizione originale. 5. Reinserire l'unità Auto Dispense nella posizione originale.

Ripristino dopo il congelamento

MANUTENZIONE La lavatrice può congelare se la temperatura scende al di sotto di 0°C. 1. Spegnere la lavatrice e scollegare il cavo di alimentazione. 2. Versare acqua calda sul rubinetto di ingresso dell'acqua in modo da allentare il tubo di carico dell'acqua. 3. Rimuovere il tubo di carico dell'acqua e immergerlo in acqua calda. 4. Versare acqua calda nel cestello e lasciarvela per circa 10 minuti. 5. Ricollegare il tubo di carico dell'acqua al rubinetto. Se la lavatrice ancora non funziona regolarmente, ripetere i passaggi sopra indicati fino a ripristinare la normale funzionalità.

Manutenzione della lavatrice dopo un lungo periodo di inutilizzo Non lasciare la lavatrice inutilizzata per un lungo periodo di tempo. Tuttavia, se ciò non può essere evitato, scaricare la lavatrice dall'acqua e scollegare il cavo di alimentazione. 1. Nella schermata principale selezionare Programma > Cotone aggiungendo l'opzione Lavaggio rapido. 2. Vuotare il cestello e selezionare Avvia. 3. Al termine del programma, chiudere il rubinetto dell'acqua e scollegare il tubo di carico dell'acqua. 4. Spegnere la lavatrice e scollegare il cavo di alimentazione. 5. Aprire lo sportello per lasciare circolare l'aria nel cestello.

Risoluzione dei problemi Controlli da effettuare Se si verifica un problema con la lavatrice, controllare per prima cosa la tabella sottostante e provare i suggerimenti indicati. Problema

La lavatrice non parte.

Verificare che la lavatrice sia collegata all'alimentazione. Verificare che lo sportello sia completamente chiuso. Verificare che il rubinetto di mandata dell'acqua sia aperto. Selezionare nuovamente Avvia nella schermata principale.

La portata d'acqua è insufficiente o totalmente nulla.

Aprire il rubinetto dell'acqua completamente. Verificare che il tubo di carico dell'acqua non sia congelato. Verificare che il tubo di carico dell'acqua non sia attorcigliato od ostruito. Pulire il filtro sul tubo di carico.

Verificare che la lavatrice poggi su una superficie piana. Se il pavimento non è livellato, regolare i piedini di livellamento. Verificare che i bulloni di trasporto siano stati rimossi. Verificare che la lavatrice non sia a contatto con altri oggetti durante il funzionamento. Verificare che il carico del bucato sia bilanciato.

Verificare che il tubo di scarico sia diritto fino allo scarico. Verificare che il filtro detriti non sia ostruito.

Selezionare Avvia per arrestare il funzionamento della lavatrice. Lo sportello resta bloccato durante il ciclo di riscaldamento del programma Sanitizzazione. Ci potrebbero volere diversi secondi prima che il meccanismo di blocco si disattivi sbloccando l'apertura dello sportello.

La lavatrice vibra vistosamente o emette rumori.

La lavatrice non scarica e/o non centrifuga

Lo sportello non si apre. • La lavatrice produce molte bolle.

Non riesco a versare ulteriore detersivo.

Controllare se le impostazioni Auto Detergente e Auto Ammorbidente siano correttamente specificate. Controllare se il tipo di detersivo utilizzato è di tipo idoneo. Controllare la rimanente quantità di detersivo e ammorbidente per vedere se sono già al massimo livello. Verificare che la funzione Auto Dispenser sia attiva, con entrambe le impostazioni Durezza dell'acqua e Concentrazione correttamente specificate.

Se il problema persiste, rivolgersi al Centro di assistenza clienti Samsung di zona.

Codici informativi Problema

Verificare che lo sportello sia completamente chiuso. Verificare che non vi siano capi incastrati nello sportello.

Verificare che il rubinetto di mandata dell'acqua sia aperto. Verificare che la lavatrice operi con sufficiente pressione dell'acqua. Pulire il filtro a retina per evitare che si intasi.

Pulire il filtro detriti per evitare che si intasi. Verificare che il tubo di scarico sia diritto fino allo scarico. Pulire il filtro a retina per evitare che si intasi.

Il carico è sbilanciato. Sistemare uniformemente il carico nel cestello.

Questo codice indica un guasto non riparabile dall'utente. Rivolgersi al Centro di assistenza clienti Samsung di zona.

CE/3E/UC RISOLUZIONE DEI PROBLEMI In caso di malfunzionamento della lavatrice, sul display compaiono alcuni codici informativi. Controllare la tabella sottostante e provare i suggerimenti offerti.

Se qualsiasi codice informativo permane sullo schermo, rivolgersi al Centro di assistenza clienti Samsung di zona.

Specifiche Protezione dell'ambiente •

Questa apparecchiatura è stata costruita con materiali riciclabili. Per smaltire l'apparecchiatura, osservare le normative locali relative allo smaltimento dei rifiuti. Tagliare il cavo di alimentazione, in modo che l'apparecchiatura non possa più essere collegata a una fonte di alimentazione. Rimuovere lo sportello in modo che animali e bambini non possano rimanere intrappolati all'interno dell'apparecchio. Non superare la quantità di detersivo indicata nelle istruzioni per l’uso fornite dal produttore del detersivo. Usare smacchiatori e candeggianti prima del ciclo di lavaggio solo se strettamente necessario. Risparmiare acqua ed elettricità effettuando carichi di bucato adeguati (la quantità ottimale dipende dal programma selezionato).

Lavabili a secco con qualsiasi solvente

Capi lavabili a 95°C Lavare a secco

Capi lavabili a 60°C Lavabili a secco solo con percloro, benzina leggera, alcool puro o R113

Capi lavabili a 40°C Lavabili a secco solo con benzina avio, alcool puro o R113

Capi lavabili a 30°C Non lavare a secco

Solo lavaggio a mano

Capi lavabili solo a secco

Possono essere asciugati appesi

Candeggiabili in acqua fredda

Asciugare su un appendiabiti

Centrifugabile a calore normale

Stirabile a 200°C max

Centrifugabile a calore ridotto

Stirabile a 150°C max

SPECIFICHE TECNICHE I seguenti simboli forniscono alcune istruzioni per la cura dei capi. Le etichette di lavaggio riportano nel seguente ordine quattro simboli: lavaggio, candeggio, asciugatura e stiratura (e lavaggio a secco laddove necessario). L'uso dei simboli garantisce coerenza tra i diversi produttori di articoli locali e di importazione. Seguire le istruzioni di lavaggio riportate sulle etichette per massimizzare la durata degli indumenti e ridurre i problemi di lavaggio.

Foglio specifiche Aspetto e specifiche sono soggetti a modifica senza preavviso allo scopo di migliorare costantemente la qualità del prodotto. Conformi alla normativa UE N. 1061/2010 Il simbolo " * " indica il modello che può variare tra (0-9) e (A-Z). Samsung Nome modello

Efficienza energetica Da A+++ (più efficiente) a D (meno efficiente)

Consumo energetico kWh/anno

Consumo energetico (E_t.60.1/2) del programma Cotone a 60°C a carico parziale

Consumo energetico (E_t.40.1/2) del programma Cotone a 40°C a carico parziale

Consumo annuo di acqua (AW_c)2) Classe di efficienza della centrifuga 3) Da A (efficienza massima) a G (efficienza minima) Velocità massima della centrifuga Umidità residua

Programmi ai quali si riferiscono le informazioni riportate sull’etichetta e sulla scheda

Cotone a 60°C a carico parziale

Cotone a 40°C a carico parziale

Emissioni di rumore aereo Lavaggio

Pressione dell'acqua

Collegamento elettrico Tensione

1. Consumo di energia annuo basato su 220 cicli di lavaggio standard con programmi Cotone a 60°C e 40°C a pieno carico e a carico parziale, e consumo in modo spento e "left on". Il consumo di energia effettivo dipende dalla modalità d'uso dell'apparecchio. 2. Consumo di acqua annuo basato su 220 cicli di lavaggio standard con programmi Cotone a 60°C e 40°C a carico pieno e parziale. Il consumo di acqua effettivo dipende dalla modalità d'uso dell'apparecchio. 3. La forza di estrazione centrifuga è molto importante quando si utilizza un’asciugatrice per asciugare i panni. I costi dell’energia utilizzata per l’asciugatura sono molto superiori ai costi dell’energia utilizzata per il lavaggio. Il lavaggio con un'alta velocità di centrifuga consente di ridurre l’energia utilizzata dall’asciugatrice per asciugare i panni. Cotone 60°C e Cotone 40°C si riferiscono ai programmi ‘Cotton (Cotone) 60°C’ e ‘Cotton 4. I programmi (Cotone) 40°C’ standard. Questi programmi sono idonei per il lavaggio di indumenti di cotone con sporco normale e sono i più efficienti (in termini di consumo di acqua ed energia) per questo tipo di bucato. Eseguire la Calibrazione dopo l'installazione (vedere la sezione “Calibrazione” a pagina 34). In questi programmi, la temperatura dell'acqua può differire da quella dichiarata. 5. La distanza tra l’unità e la parete non è inclusa nella profondità indicata.

Informazioni sui principali programmi di lavaggio Modello

Contenuto di umidità residuo (%)

I valori riportati in tabella sono stati misurati secondo lo Standard IEC60456/EN60456. I valori effettivi dipendono dalla modalità d'uso dell'apparecchio. I risultati dei test sopracitati sono basati sull'uso di detersivo in polvere con la funzione Auto Dispenser disattiva.
