MANUALE UTENTE WW10H9400EW SAMSUNG

Immagina le possibilità

Grazie per averereacquistatoquesto prodottoSamsung.

Samsung

Smart Home

SAMSUNG

Indice

Informazioni di sicurezza 3

Istruzioni di sicurezza - Cosa sapere. 3

Importanti precauzioni per la sicurezza 4

Informazioni sul symbolo WEEE (RAEE) 10

Installazione 11

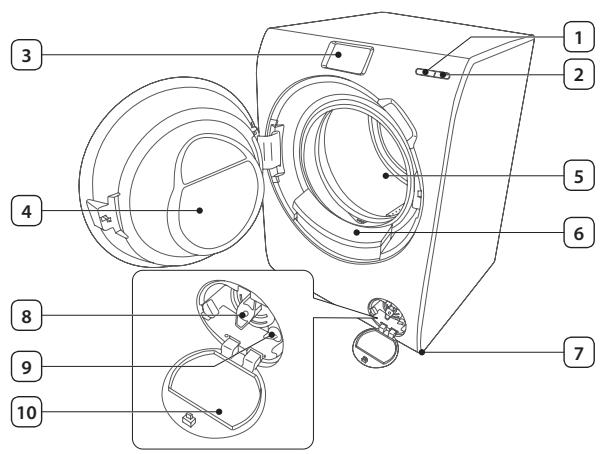

Contenu dell'imballaggio. 11

Requisiti di installatione 12

Procedura di installatione 14

Prima di iniziare 16

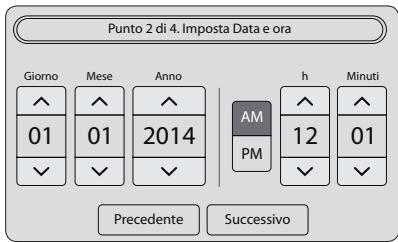

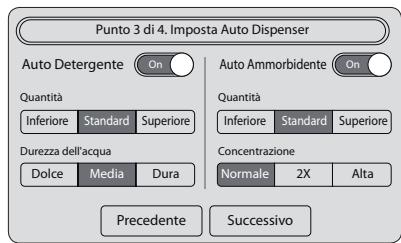

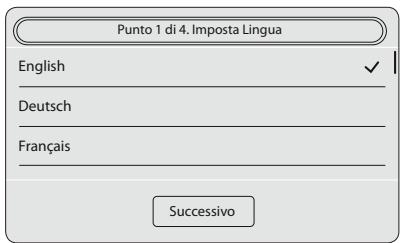

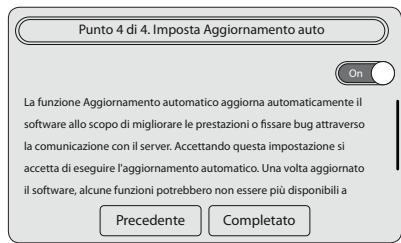

Impostazioni iniziali 16

Istruzioni per eseguire un bucato 18

Linee guida sui detersivi 20

Operazioni 23

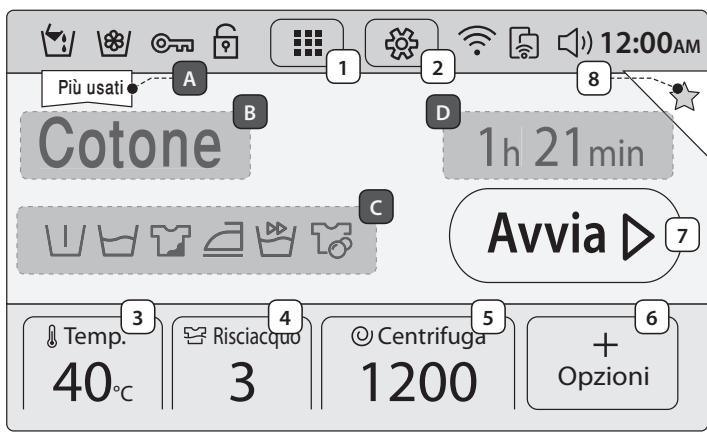

Schemata 23

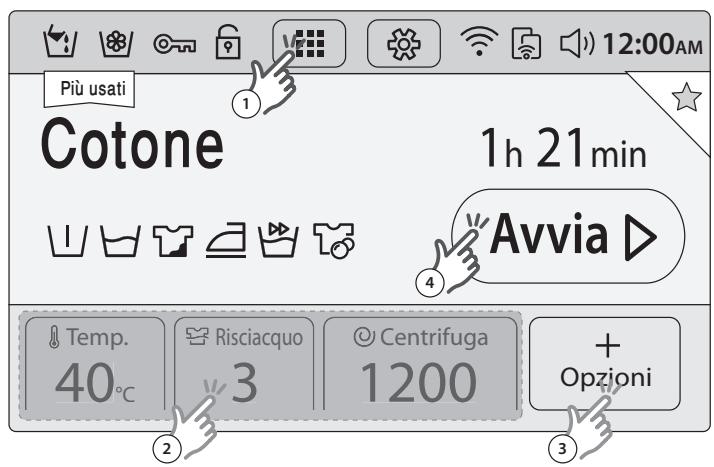

Passaggi simplici per iniziare 26

Panoramicaprogrammi 27

Impostazioni 31

App Samsung Smart Washer 35

App Samsung Smart Home 37

Manutenzione 39

Eco Pulizia Cestello 39

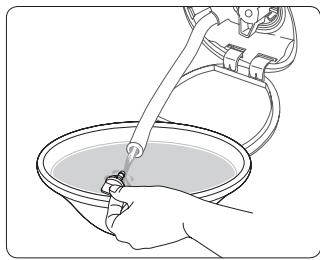

Scarico di emergenza 40

Pulizia 41

Ripristino日后congelamento 44

Manutenzione della lavatrice come un lungo periodo di inutilizzato 44

Risoluzione dei problemi 45

Controlla de effettuare 45

Codici informativi 46

Specifiche 47

Protezione dell'ambiente 47

Dichiarazione di conformità 47

Tabella tessuti 48

Foglio specifiche 49

Informazioni sui principali programmi di lavaggio. 50

Informazioni di sicurezza

Congratulations per l'acquisto della tua nuova lavatrice Samsung. Questo manuale contiene importanti informazioni riguardanti l'installazione, l'uso e la manutenzione del loro nuovo apparecchio. Ti consigliamo di leggere le informazioni qui fornite per conoscere ivantaggi offerti dalle funzioni della lavatrice.

Istruzioni di sicurezza - Cosa sapere

Leggi attendamente Anythingo manuale per sapere come usare in modo sicuro ed efficiente le varie funzioni e caratteristiche offerte da但这a lavatrice. Tieni il manuale in un luogo sicuro vicino all'appareccchio per poterlo consultare ogniaqualvolta se ne presenti la necessità. Questo appareccchio deve essere utilizzato solo per lo scopo per il quale è stato progettato, come qui descririto.

Le avventenze e le importanti istruzioni di sicurezza riportate in quello manuale non coprono tutte le possibili condizioni e situazioni che possono verificarsi. E' responsabilità dell'utente utilizzare l'apparecchiatura con buonsenso, prestando la massima attenzione e cura in fase di installmente, manutenzione e funzionamento della lavatrice.

Poiché le seguente istruzioni operative coprono i vari modelli disponibili, le caratteristiche della lavatrice posso non differire da quella descritte in quello manuale e non tutti i simboli di avertenza possono essere applicabili. In caso di domande o dubbi, rivolgiti al più vicino centro di assistenza oppure ottieni le informazioni necessarie online visitando il site www.samsung.com.

Importanti symboli di sicurezza

Significato delle icone e dei symboli riportati in questo manuale dell'utente:

A	AVERTENZA: Pericoli o pratiche non sicure che possono causare lesioni personali gravi, mortali e/o danni alla proprietà.
A	ATTENZIONE: Pericoli o pratiche non sicure che possono causare lesioni personali e/o danni alla proprietà.
B	NOTA

La symbologia di avvertenza ha lo scopo di prevenir eventuali lesioni personali.

Segui le estruzioni scrupolosamente.

Una volta letto, conserva il manuale in un luogo sicuro per una futura consulatoria.

Leggi tutte le istruzioni per la sicurezza prima diutilizzare l'appareccchio.

Cosi come per tutte le apparecchiature che usano l'elettricità e prevedono parti in movimento, sussistono potenziali pericoli. Per un utilizzo sicuro dell'apparecchio, familiarizza con le funzioni e presta attenzione durante l'uso.

Importanti precauzioni per la sicurezza

AVERTENZA: Per ridurre i rischi di incendio, scariche elettriche o lesioni personali durante l'uso della lavatrice, seguire queste fondamentali precauzioni:

Non permettere ai bambini (oagli animali domestici) di giocare con o dentro la lavatrice. Lo sportello della lavatrice non si può aprire facilmente dall'interno e bambini e animali potrebbero subire gravi lesionse intrappolati all'interno dell'apparecchio.

Questo prodotto non deve essere utilizzato da bambini e da persona che abbiano ridotte Capacity fisiche, sensoriali o mentali o siano prive di esperienza o conoscenza, a meno che siano state fornite loro istruzioni per l'uso da parte di una persona responsable della loro sicurezza o che sovrintenda all'uso dell'apparecchio.

Controllare che i bambini non giochino con quello apparecchio.

Per l'uso in Europa: Questo apparecchio non è inteso per l'uso da parte di persona (bambini di età inferioreagli 8 anni inclusi) che abbiano ridotte capacità fisiche, sensoriali o mentali, o siano prive di esperienza o conoscenza, a meno che siano state fornite loro istruzioni per un uso sicuro dell'apparecchio e dei pericoli che"This esso comporta. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere svolte da bambini除去 la supervisione di un adulto.

Se il cavo di alimentazione è danneggiato, richiederne la sostituzione al costruttore, a un tecnico dell'assistenza o a personale qualificato.

L'apparecchiatura deve essere posizionata in modo da ave facile accesso alla spina, alle prese del carico d'acqua e alle tubazioni di scarico.

Verificare che tappeti o altri oggetti non ostruiscano le aperture di ventilazione dell'apparecchio se queste sono poste alla base del prodotto.

Utilizzato il nuovo set di tubi in dotazione all'apparecchio perché riutilizzare i tubi vecchi.

Italiano - 4

ATTENZIONE: Per evitare i rischi connessi a un ripristino involontario del fusibile termico, non alimentare l'apparecchioattraverso un commutatore esterno, come ad esempio un timer, né collegarlo a un circuito regolarmente attivato/disattivato alla utility.

AVVERTENZA: AVVERTENZE per installazioni critiche

L'installazione di quello apparecchio deve essere eseguita da un technician qualificato o da un centro di assistenza.

Il mancato rispetto di但这a precauzione cui cause sccesse elettriche, incendio, esplosione, malfunzionamenti o lesioni.

L'apparecchiatura è pesante, prestare attenzione nel sollevarla.

Collegare il cavo di alimentazione a una presa a parete CA dedicata da 220-240 V / 50 Hz o superiore. Non utilizzato mai un cavo di prolonga.

L'uso di prese multiple o di prolonghe cui causare scosse elettriche o incendio.
- Verificare che la tensione, la frequenza e la corrente corrispondano alle specifiche dell'apprecchio. Il mancato rispetto di但这a precauzione cui cassette sccesse elettriche o incendio. Inserire saldamente la spina nella presa di corrente.

Pulire regolarmente con un panno asciutto i poli della presa elettrica rimuovendo polvere, acqua o altre sostanze estranee.

• Scollegare la spina dalla presa e pulirla con un panno asciutto.
  Il mancato rispetto di但这a precauzione cui causare scosse elettriche o incendio.

Inserire la spina di alimentazione nella presa a parete in modo che il cavo scenda verso il pavimento.

• Inserendo la spina nella direzione opposta, i fili elettrici all'interno del cavo potrebbero subire danni e causare scosse elettriche o incendio.

Poiche possono rappresentare un pericolo, tenere i materiali di imballaggio fuori alla portata dei bambini.

• Se per gioco un bambino infila la testa in un sacchetto potrebbe rianere soffocato.

Se I'apparecchio, la spina o il cavo di alimentazione sono danneggiati, rivolgersi al più vicino centro di assistenza.

Questa apparecchiatura delve essere adeguatamente collegata a terra.

Non effettuare il collegamento a terra dell'unità su condutture del gas, tubature dell'acqua in plastica o linee telefoniche.

• Il mancato rispetto di但这a precauzione cui cause sccesse elettriche, incendio, esplosiono o malfunzionamenti.
  Non collegare mai il cavo di alimentazione a una presa non collegata adeguamente a terra e verificare in anni caso che il collegamento sia conforme alle normative locali e nazionali.

Non installare l'apparecchio vicino a un radiatore o a materiale inflammabile.

Non installare l'apparecchio in un locale soggetto a umidità, fumi d'olio o polvere, luce solare diretta o acqua (pioggia).

Non installare l'apparecchio in un locale soggetto a basso temperature

Il gelo può causare lo scoppio delle tubature.

Italiano - 5

Non installare l'apparecchio in un locale in cuicould verificarsiuna perdita di gas.

Il mancato rispetto di但这a precauzione cui causare scosse elettriche o incendio.

Nonutilizzare untrasformatore.

Il mancato rispetto di但这a precauzione cui causare sccesse elettriche o incendio.

Non utilizzato spine e cavi di alimentazione danneggiati o prese di corrente allentate.

Il mancato rispetto di但这a precauzione cui causare sccesse elettriche o incendio.

Non piegare o tirare eccessivamente il cavo di alimentazione.

Non torcere o annodare il cavo di alimentazione.

Non agganciare il cavo elettrico a oggetti metallici, non collocarvi sopra oggetti pesanti, non far correre il cavo tra oggetti, né spingere il cavo dietro l'apparecchio.

Il mancato rispetto di但这a precauzione cui causare scosse elettriche o incendio.

Per scollegare la spina dalla presa non tirare il cavo di alimentazione.

Scollegare l'alimentazione afferrando la spina.
Il mancato rispetto di但这a precauzione cui causare scosse elettriche o incendio.

ATTENZIONE: PRECAUZIONI per l'installazione

Posizione r'apparecchio in modo che la spina elettrica sia fácilmente accessibile.

• Il mancato rispetto di但这a precauzione più causare scosse elettriche o incendio per una eventuale perdita di corrente.

Installare l'apparecchio su una superficie piana in grado di sostenerne il peso.

Il mancato rispetto di但这a precauzione poto causare vibrazioni, spostamento, rumore o malfunzionamenti.

AVVERTENZA: AVVERTENZE importanti per l'uso

Se l'apprecchio risultata allagato, chiudere immediamente il rubinetto dell'acqua ed escludere l'alimentazione, quando rivolgersi al più vicino centro di assistenza.

Non toccare la spina elettrica con le mani bagnate.
Il mancato rispetto di但这a precauzione cui causare scosse elettriche.

Se l'apprecchio genera un rumore anomalo, odore di bruciato o fumo, scollegare immediatamente la spina di alimentazione e rivolgersi al più vicino centro di assistenza.

Il mancato rispetto di但这a precauzione cui cause sccesse elettriche o incendio.

In caso di perdita di gas (come propano, GPL, ecc), ventilare immediatamente il locale alla toccare la spina elettrica. Non toccare né l'apprecchio né il cavo di alimentazione.

Nonutilzzareventilatori oaspiratori elettrici.
- Una scintillacould causare una esplosiono un incendio.

Non lasciare che i bambini giocchi nento o sopra la lavatrice. Inoltre, in fase di smaltimento rimuovero la maniglia dello sportello dell'apparecchio.

Se i bambini rimangono intrappolati all'interno dell'apparecchio possono morire per soffocamento.

Prima dell'uso, rimuovere i materiali di imballaggio (in spugna, styrofoam) sul fondo della lavatrice.

Non lavare capi contaminati da benzina, cherosene, benzene, diluenti per vernici, alcol o altre sostanze infiammabili o esplosive.

Il mancato rispetto di但这a precauzione puo causare scesse elettriche, incendio o esplsoione.

Non forzare l'apertura dello sportello della lavatrice quando l'apparecchio è in funzione (lavaggio ad alta temperatura/asciugatura/centrifuga).

• L'eventuale fuoriuscita d'acqua cui causare scottature o rischio di scivolamento sul pavimento bagnato. Il mancato rispetto di但这a precauzione cui causare lesioni.
  L'apertura forzata dello sportello può casare danni al prodotto o lesions.

Non infiltrare la mano sotto la lavatrice quando è in funzione.

Il mancato rispetto di但这a precauzione cui causare lesioni.

Non toccare la spina elettrica con le mani bagnate.
Il mancato rispetto di但这a precauzione può sorse sotte eletriche.

Non spegnere l'apparecchio durante I'uso scollegando la spina.
Il reinserimento della spina nella presa di corrente poto causare scintille, scosse elettriche o incendio.

Non consentire a bambini o disabili di utilizzare la lavatrice perché un'adeguata supervisione. Non consentire ai bambini di arrampicarsi dentro o sull'apparecchio.

Il mancato rispetto di但这a precauzione pue causare scosse elettriche, scottature o lesions.

Non inseire mani od oggetti metallici sotto la lavatrice nelle macchina è in funzione.
Il mancato rispetto di但这a precauzione poe causare lesioni.

Non scollegare l'apparecchio tirando il cavo di alimentazione. Afferrare sempre saldamente la spina ed estrarla alla presa.

• Un cavo di alimentazione danneggiato può causare cortocircuito, incendio e/o scosse elettriche.

Non tentare di riparare, disassemblare o modificare l'apparecchiatura autonomamente.

Non utilizzato fusibili (ad es. in rame, acciaio, ecc.) diversi da quelli standard.
Se l'apparecchio deve essere riparato o reinstallato, rivolgersi al più vicino centro di assistenza.
Il mancato rispetto di但这a precauzione poo causare scosse elettriche, incendio, malfunzionamento o lesions.

Se il tubo di carico dell'acqua dovesse allentarsi dal rubinetto allagando l'apparecchio, scollegare la spina alla presa.

Il mancato rispetto di但这a precauzione cui causare scosse elettriche o incendio.

Scollegare la spina dalla presa se si preveDE di non utilizzato l'apparecchio per un lungo periodo di tempo o in caso di temporale.

Il mancato rispetto di但这a precauzione cui causare scosse elettriche o incendio.

Se penetrano sostanze estranee nell'apparecchio, scollegare la spina del cavo di alimentazione alla presa di corrente e contattare il più vicino Centro di assistenza Samsung.

Il mancato rispetto di但这a precauzione cui causare scosse elettriche o incendio.

Italiano - 7

ATTENZIONE: PRECAUZIONI d'uso

Se la lavatrice è contaminata da una sostanza estranea come detersivo, sporco, residui di cibo o altro, scollegare la spina alla presa e pulire l'apparecchio utilizzando un panno morbido inumidito.

• In caso contrario, l'apparecchio potrebbe solorisi, deformarsi, danneggiarsi o arrugginiri.
  Il vetro dello sportello più rompersi a causa di un forte impatto. Prestare attenzione durante l'uso della lavatrice.
  La rottura del vetro cui cause lesioni.

Dopo una interruzione nell'erogazione dell'acqua o quando si ricollega il tubo di carico dell'acqua, aprire il rubinetto lentamente.

Apire il rubinetto lentamenteanche日后ungo periododi inutilizzo.

• La pressione dell'aria nel tubo di carico dell'accua o nella conduttura idrica può causare danni o perdite d'accua.

In caso di erre di scarico durante il funzionamento dell'apprecchio, controllare lo scarico.

• Se per un guasto allo scarico la lavatrice si allaga durante l'uso, ciò può comportare scosse elettriche o incendio.

Inserire completeness i capi nella lavatrice in modo che non rimangano intrappolati nelle sportello.

• Se un capo rimane intrappolato nella sportello, ciò può causare danni sia al capo sua alla lavatrice, oppure si cui potere verificare una perdita d'acqua.

Chiudere il rubinetto di carico dell'acqua quando non si utilizza la lavatrice.

Verificare che le viti sul connettore del tubo di carico dell'acqua siano adeguatamente serrate.

Il mancato rispetto di但这a precauzione poo causare lesioni o danni alla proprietà.

Verificare che le guarnizioni in gomma e il vetro dello sportello anteriore non siano contaminati da sostanze estranee (per es. rifiuti, fibre, capelli ecc.)

• Se una sostanza estranea viene intrappolata nello sportello o lo sportello non è Completely chiuso, può verificarsi una perdita d'acqua.

Prima di usare l'apparecchio, après il rubinetto dell'acqua e verificare che il connettore del tubo di carico dell'acqua via correttamente serrato e che non vi siano perdite.

Se le viti sul connettore del tubo di carico dell'acqua risultano allentate, si può verificare una perdita.

Il prodotto acquistato è idoneo solo all'uso domestico.

L'uso del prodotto per scopi commerciali è da intendersi come uso improprio. In quello caso, il prodotto non sare più coperto alla garanzia standard offerta da Samsung e Samsung non potrè essere considerata responsable per malfunzionamenti o danni derivanti da tale uso improprio.

Non appoggiarsi sulla superficie dell'apparecchio né collocarvi sopra oggetti (come capi di bucato, candele e sigarette accese, piatti, sostanze chimiche, oggetti metallici, ecc.).

Il mancato rispetto di但这a precauzione poto causare scosse elettriche, incendio, malfunzionamenti o lesions.
Non spruzzare sostenze volatili, ad esempio insetticidi, sulla superficie dell'appareccchio.
- Oltre ad essere dannosi per l'uomo, possocono causare scosse elettriche, incendio o malfunzionamenti.

Non collocare accanto alla lavatrice oggetti che generano campi elettromagnetici.

• In caso contrario, il malfunzionamento dell'apparecchio potrebbe causare lesioni.
  L'acqua scaricata durante l'asciugatura o un ciclo ad alta temperatura è molto calda. Non toccarra.
  Il mancato rispetto di questa precauzione cui causare scottature o lesions.

Italiano - 8

Non lavare, centrifugare o asciugare sedute, tappetini o abbligamente impermeabile (*) a meno che la lavatrice dispona di un programma speciale per il lavaggio di quosti articoli.

(^*) : Biancheria da fatto in lana, mantelle antipioggia, abbligamento per la pesca, pantaloni da sci, sacchi a belo, copri pannolini, tute sportive, copertura per bicyclette, moto e auto, ecc.

Non lavare tappetini spessi o rigidi,anche se l'etichetta di quosti articoli riporta il symbolo del lavaggio in lavatrice. In caso contrario, le vibrazioni anomale generate possono causare lesions o danni alla lavatrice, alle pareti circostanti I'apparecchio, al pavimento o ai capi presenti nel cestello.
Non lavare tappetini o zerbini che abbiano sul retro una retina di gomma antiscivolo. La retina antiscivolo potrebbe separarsi e incollarsi al cestello, provocando malfunzionamenti quali ad esempio problemi nella scarico dell'acqua.

Non far funzionare la lavatrice perché la vaschetta del detersivo.

In caso contrario siould incorrere in scosse elettriche o lesions acause diuna perdita d'acqua.

Non toccare le parti interne del cestello durante o dopo l'asciugatura poiché potrebbero essere molto calde.
Il mancato rispetto di但这a precauzione più causare scottature.

Non insere le mani nella vaschetta del detersivo.

Le mani potrebbero rime nare intrapplate all'interno del dispositivo della vaschetta e riportare lesioni.

Non inseire nella lavatrice oggetti (ad es. scarpe, residui di cibo, animali) che non siano indumenti.

• In caso contrario possono verificarsi danni alla lavatrice o lesions anni che mortali all'animale a causa delle vibrazioni anomale.

Non premere i tasti utilizzato oggetti appuntiti come punte di spille, coltelli, unghie, eccetera.

Il mancato rispetto di但这a precauzione cui causare sccesse elettriche o lesioni.

Non lavare capi contaminati da olii, creme o lozioni normalmente utilizzati nei saloni di bellezza o nei centri di massaggio.

• Ciò potrebbe causare una deformazione delle guarnizioni in gomma e una seguente perdita d'acqua.

Non lasciare per lungo tempo nel cestello oggetti metallici quali spille da balia o mollette per capelli, né residui di candeggina.

In caso contrario il cestello potrebbe arrugginiri.
- Ai primi segni di ruggine sulla superficie del cestello, applicare un prodotto per la pulizia (neutro) e pulire con una spugna. Non utilizzato in nessun caso una spazzola metallica.

Non utilizzato direttamente un detersivo per la pulizia a secco e non lavare, sciacquare o centrifugare capi contaminati da detersivo per la pulizia a secco.

• In caso contrario cui verificarsi una combustione o una accensione spontanea a causa del calore generato dall'ossidazione dell'olio.

Non utilizzato acqua calda proveniente da sistemi di condizionamento (freddo/caldo).

In caso contrario potrebbero verificarsi malfunzionamenti del prodotto.

Non utilizzato per il lavaggio sapore neutro per le mani.

• Indurendosi e accumulandiosi all'interno della lavatrice potrebbe causare malfunzionamento, scolorimento, ruggine o cattivo odore.

Inserire calze e reggiseni in una retina per il bucato e lavarli insiemeagli和其他 capi.

Non lavare capi di grande dimensioni, come per esempio lenzuola, chiusi nelle retine per il bucato.

Il mancato rispetto di但这a precauzione poto provocare lesioni causate da vibrazioni anomale.

Italiano - 9

Nonutilizzare detersivo indurito.

• Se si accumula all'interno della lavatrice cui provocare perdite d'acqua.
  Assicurarsi che tutte le tasche degli indumenti da lavare siano vuote.
• Oggetti duri e appuntiti, come monetete, spille, aghi, viti o pietre, possono provocare gravi danni all'apparecchiatura.

Non lavare capi con fibbie e bottoni di grande dimensioni o con finiture metalliche pesanti.

Dividere il bucato in base al colore e selezionare il programma, la temperatura dell'accua e le altre funzioni aggintive in base alla resistenza dei colori.

Il mancato rispetto di questa precauzione più scolorire o danneggiare i capi.
Quando si chuide lo sportello, fare attenzione alle mani dei bambini per evitare di schiaciarle.
- Il mancato rispetto di但这a precauzione più provocare lesioni personali.

AVVERTENZA: AVVERTENZE importanti per la pulizia

Non pulire l'apparecchio spruzzandovi direttamente sopra acqua.

Non usare soluzioni per la pulizia a base di acidi forti.

Non usare benzene, diluente o alcool per pulire l'appareccchio.

• Il mancato rispetto di但这a precauzione poto causare scolorimento, deformazione, danni, scosse elettriche o incendio.

Prima di eseguire la pulizia o la manutenzione dell'apparecchio, scollegare la spina alla presa di corrente.

• Il mancato rispetto di但这a precauzione più causare scosse elettriche o incendio.

Informazioni sul symbolo WEEE (RAEE)

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici) (Applicabile nei Paesi con sistemi di raccolta differenziata)

Il symbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati seconde le normative locali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'autorità competente per tutte le informazioni relative alla raccolta differenziate di quello tipo di materiali.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisito. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Installazione

Seguire accuramente quosti istruzioni per garantire una corretta installmente della lavatrice ed evitare incidenti durante il bucato.

Contenuto dell'imballaggio

Verificare che tutte le parte indicate siano contente nell'imballaggio del prodotto. In caso di problemi con la lavatrice o i loro componenti, contattare il Centro di assistenza clienti Samsung di zona o il rivenditore.

1	Tasto Avvia
2	Tasto Power
3	Schemo di controllo
4	Sportello
5	Cestello
6	Unità Auto Dispense
7	Piedini di livellamento
8	Filtro detriti
9	Tubo di scarico di emergenza
10	Coprifiltero

Chiave inglese

Copridente

Guida tubo

Tubo di carico acqua fredda

Dispositivo Aqua pebble

Copridente: Il numero di copridente in dotazione (da 3 a 6) dipende dal modello.

Tubo di carico acqua calda: Solo modelli applicabili.

Dispositivo Aqua pebble: 200ml e 100ml (MAX).

Requisiti di installmente

Alimentazione e messa a terra

CA 220-240 V / 50 Hz; fusibile o salvavita richiesti
- Usare un interruptore di corrente separato solo per la lavatrice.

Per garantire una corretta messa a terra, la lavatrice viene fornita con cavo di alimentazione dotato di spina a tre poli da collegare a una presa di currente correttamente installata e collegata a terra.

In caso di dubbi sulla messa a terra, rivolgersi a un elettricista qualificato o a un technique dell'assistenza.

Non modificare la spina elettrica fornita in dotazione. Se non è adatta alla presa disponibile, rivolgersi a un elettricista qualificato per richiedere l'installazione di una presa idonea.

AVVERTENZA

• NONutilizzareprolunghe.
  Utilizzare solo il cavo di alimentazione fornito in dotazione con la lavatrice.
• NON collegare mai il filo di messa a terra a condutture idrauliche in plastica, linee del gas o tubazioni per l'acqua calda.
• Un collegamento a massa errato poucassare scariche elettriche.

Erogazione dell'acqua

La pressione dell'acqua corretta per questa lavatrice è compresa tra 50 e 800 kPa. Una pressione dell'acqua inferiore a 50 kPa cui poto causare la chiusura incomplete della valvola dell'acqua. Inoltre, il riempimento del cestello cui poto richiedere più tempo, causando lo spegnimento della lavatrice. I rubinetti di carico dell'acqua devono trovarsi a una distanza massima di 120 cm dal retro della lavatrice affinché le tubazioni in dotazione raggiungano la lavatrice.

Per ridurre il rischio di perdite

• Verificare che i rubinetti di carico dell'acqua siano migliormente accessibili.
• Chiudere sempre i rubinetti di carico dell'acqua quando non si usa la lavatrice.
• Controllare regolarmente la presenza di eventuali perdite dalle guarnizioni del tubo di carico dell'acqua.

ATTENZIONE

Prima di usare per la prima volta la lavatrice, verificare i collegamenti ai rubinetti di carico e alla valvola dell'acqua alla ricerca de eventuali perdite.

Scarico

Samsung consiglia l'uso di una tubazione verticale di 65 cm. Il tubo di scarico devese fissato alla tubazione verticale mediante l'apposto gancio e il tubo verticale deve copire completamente il tubo di scarico.

Pavimentazione

Per ottenere le massime prestazioni, la lavatrice deve essere installata su una superficie solida. Potrebbe risultare necessario rinforzare i pavimenti in legno per ridurre al minimo le vibrazioni normalmente causate alla lavatrice o da un carico sbilanciato. Tappeti e moquette non offrono sufficiente resistenza alle vibrazioni e sono favorsire un leggero spostamento della lavatrice durante la centrifuga.

ATTENZIONE

NON installare la lavatrice su una piattaforma o una struttura non sufficientemente solida.

Temperatura dell'acqua

Non installare la lavatrice in zone in cui l'accua potrebbe congelarsi, poiché un certo quantitativo d'accua è sempre presente all'interno della pompa, della valvola e/o delle tubazioni. Eventuale acqua congelata rimasta nelle giunzioni più danneggiare le cinghie, la pompa e altri componenti della lavatrice.

Installazione in vani o scomparti

Spazio minimo per un funzionamento ottimale:

Ai lati	25 mm	Sul retro	50 mm
Sopra	25 mm	Davanti	550 mm

Se si installano insieme lavatrice e ascugatrice, nella parte anteriore del vano o dello scomparto deve essere presente un'apertura di ventilazione non ostruita di almeno 550~mm . Per la sola lavatrice non è necessaria un'apertura di ventilazione.

Procedura di installmente

PASSAGGIO 1 - Scegliere la posizione di installmente

Requisiti della posizione:

• La superficie di appoggio deve essere solida, piana e priva di moquette o tappeti in grado di ostruire la ventilazione
  Non delve essere esposta a luce solare diretta.
• Lo spazio deve essere sufficiente per consentire la ventilazione e il cabaggio
  La temperatura ambiente devese essere sempre superiore al punto di congelamento (0^)
  Non delve essere esposta a fonti di calore

PASSAGGIO 2 - Rimuovere i bulloni di trasporto

Disimballare il prodotto e rimuovere tutti i bulloni di spedizione.

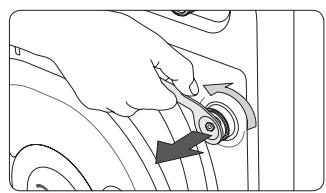

1. Allentare i bulloni di trasporto posti sul retro della lavatrice usando la chiave fornita in dotazione.

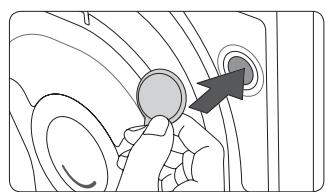

1. Coprire i fori con i tappi in plastica forniti in dotazione. Conservare i bulloni per un eventuale trasporto futuro.

AVVERTENZA

I materiali da imballaggio possono rappresentare un pericolo per i bambini. Smaltire tutti i materiali da imballaggio (sacchetti in plastica, polistirene, ecc) lontano alla portata dei bambini.

PASSAGGIO 3 - Regolare i piedini

1. Spingere delicatamente la lavatrice in posizione. Una forza eccessiva, poù danneggiare i piedini di livellamento.
2. Livellare la lavatrice regolando manually i piedini.
3. Al terme, serrare i dadi usando la chiave fornita in dotazione.

PASSAGGIO 4 - Collegare il tubo dell'acqua

Tubo Sicuro (per i modelli che lo prevedono)

Il tubo Aqua allerta l'utente del rischio di perdite d'acqua. Quito dispositorio rileva il flusso d'acqua e in caso di perdita diventa rosso sull'indicatore (A) centrale.

PASSAGGIO 5 - Posizionare il tubo di scarico

Il tubo di scarico più essere posizionato in tre modi diversi:

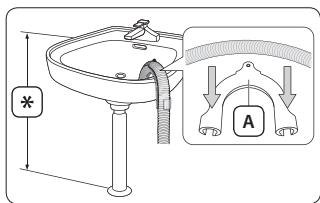

Sopra il bordo del lavandino

Il tubo di scarico deve essere posizionato a un'altezza compresa tra 60 e 90 cm (*) da terra. Per evitare che il tubo di scarico si pieghi eccessivamente, utilizzare la guida di plastica (A) fornita in dotazione. Fissare la guida a muro con un gancio per garantire uno scarico stabile.

Nello scarico del lavandino

Il tubo di scarico deve essere più sopra il sifone del lavandino in modo tale che il terminale del tubo si trovi ad almeno 60 cm da terra.

Nella tubazione di scarico

Il tubo di scarico deve essere più a un'altezza compresa tra 60 e 90 cm (*) da terra. E' consigliabile usare una tubazione verticale alta 65 cm. Verificare che il tubo di scarico sia fissato alla tubazione verticale in pendenza.

Requisiti della tubazione verticale di scarico:

Diametro minimo 5 cm
- Capacità di scarico minima 60 litri al minuto.

PASSAGGIO 6 – Accendere la lavatrice

Inserire il cavo di alimentazione in una presa di corrente CA da 220-240V / 50 Hz protetta da fusibile o salvavita. Premere il tasto Power per avviare la lavatrice.

Prima di iniziare

Impostazioni iniziali

Alla prima accensione, sul display della lavatrice verrà visualizzata la schermata di benvenuto con il logo Samsung. Seguire le istruzioni a schermo per completare le impostazioni iniziali. E' possible modificare le impostazioni iniziali successivement accedendo alla schermata Impostazioni.

PASSAGGIO 1 - Impostare la lingua

Impostare la lingua preferita dei menu.

1. Selezionare una lingua.
2. SeLECTIONARE Successivo.

PASSAGGIO 2 - Impostare Data e Ora

Impostare la data e l'ora correnti.

1. Usare le frece per impostare l'ora per agli elemento temporale.
2. Selezionare Successivo.

L'ora predefinita è in formato 12 ore.

Per passare da AM a PM e viceversa, selezionare l'elemento corrispondente.

PASSAGGIO 3 - Imposta Auto Dispenser

L'unità Auto Dispense eroga nel cestello la quantità di detersivo e ammonbidente appropriata per il programma impostato.

1. Le funzioni Auto Detergente e Auto Ammorbidente sono entrambe preimposte su On. Per cancellare impostazione, far scorrere la barra corrispondente su Off.
2. Impostare la Quantità e la Durezza dell'acqua.
3. Impostare la Quantità e la Concentrazione.
4. Selezionare Successivo.

PASSAGGIO 4 - Imposta Aggiornamento auto

La funzione Aggiornamento automatico aggiorna automaticamente il firmware allo scopo di migliorare le prestazioni e/o risolverve alcuni bugattraverso la comunicazione con il server di aggiornamento. Una volta aggiornato il firmware, alcune funzioni della lavatrice potrebbero non essere disponibili in base alla versione.

1. Per aggiornare automaticamente il firmware, impostare Aggiornamento automatico su On.
2. Selezionare Completato.

PASSAGGIO 5 - Eseguire la Calibrazione (consigliato)

La Calibrazione garantisce un accurato rilevamento del peso del bucato nel cestello. Verificare che il cestello sia vuoto prima di eseguire la Calibrazione.

1. Selezionare Impostazioni > Calibrazione > Avvia.

2. Durante il funzionamento lo sportello sare bloccato.
   Il cestello continuera a ruotare in senso orario e antiorario per diversi minuti.

3. Al terme, la lavatrice si spegnerà automaticamente.

Istruzioni per eseguire un bucato

PASSAGGIO 1 - Scelta

Suddividere il bucato in base ai seguenti criteri:

• Etichetta di lavaggio: Suddividere il bucato in cotone, fibre miste, sintetici, seta, lana e rayon.
• Colore: Separate i capi bianchi dai colorati.
• Formato: L'inserimento nella lavatrice di capi di diverse dimensioni migliorare le prestazioni di lavaggio.
• Delicatezza: Lavare i capi delicati separatamente dal resto del bucato usingo il programma Stiro Facile, adatto a tende, capi in pura lana vergine e seta. Controllare le etichette di lavaggio dei capi.

Controllare le etichette dei capi e suddividerli di consegenza prima di avviare il lavaggio.

PASSAGGIO 2 - Svuotare le tasche

Svuotare tutte le tasche dei capi da lavare.

• Oggetti metallici quali monete, fermagli e fibbie dei vestiti posso sono danneggiare gli altri capiosi come il cestello della lavatrice.

Rivoltare i capi con bottoni ericami.

• Le cerniere di pantaloni e giacche, se lasciate aperte, posso non daneggiare il cestello. Prima di eseguire il lavaggio, chiudere tutte le cerniere e fissarle con un nastro.
• I lacci di alcuni indumenti possono impigliarsi in altri capi danneggiandoli. Fissare tutti i lacci prima di avviare il lavaggio.

PASSAGGIO 3 - Usare una retina per bucato

• I reggiseni (lavabili in acqua) devono essere riposti in una retina per bucato. Durante il lavaggio, i ferretti dei reggiseni possono fuoruscire dal tessuto danneggiando gli altri indumenti.
• Capi leggeri o di piccole dimensioni come calze, quanti, collant e fazzoletti possono restare intrappolati intorno allo sportello. Prima del lavaggio ripori in una retina a maglie strette.
  Non lavare la retina da sola, con il cestello vuoto. In caso contrario, potrebbero verificarsi vibrazioni anomale tali da spostare la lavatrice e causare incidenti o lesions.

PASSAGGIO 4 - Prelavaggio (se necessario)

Se il bucato da lavare è molto sporco, selezionare l'opzione Prelavaggio per il programma selezionato. Se il detersivo viene aggiunto manualmente nel cestello non utilizzato l'opzione Prelavaggio.

PASSAGGIO 5 - Determinare la capacité di carico

Non sovraccaricare la lavatrice. Il sovraccarico della lavatrice può causare un lavaggio non ottimale. Per la capacité di carico per i vari tipi di indumenti, vedere pagina 27.

Quando si lavano lenzuola o trapunte il tempo di lavaggio potrebbe essere superiore, oppure l'efficienza della centrifuga potrebbe non essere soddisfacente. Per lenzuola e trapunte, si consiglia una velocità massima della centrifuga di 800 rpm e una capacité di carico non superiore a 2 kg.

ATTENZIONE

Se il carico del bucato è sbilanciato e sul display appara il codice di erre "UE", ridistribuire uniformamente il carico. Un carico sbilanciato può ridurre le prestazioni della centrifuga.

PASSAGGIO 6 - Usare un detersivo idoneo

Il detersivo da utilizzare dipende dal tipo di tessuto da lavare (cotone, sintetico, delicato, lana), dal colore, alla temperatura di lavaggio e dal grado di sporco. Utilizzato sempre detersivi a basso contentudo di sapone, studiati appositamente per lavatrici automatiche.

• Seguire le istruzioni sulla confazione del detersivo riguardo a peso del bucato, grado di sporco e durezza dell'accqua della zona di residenza. Se non si conosce la durezza dell'accqua della propria zona, contattare l'ente locale preposto.
• Non utilizzato un detersivo che tends a indurirsi o solidificarsi. Dopio il ciclo di risciacquo eventuali grumi di detersivo rimasti possono bloccare lo scarico.

ATTENZIONE

Quando si lavano capi in lana con l'apposto programma, usare solo detersivo liquido neutro. Se si usa detersivo in polvere per lavare capi in lana, quello poo restare nel bucato e solorire gli indumenti.

Linee guida sui detersivi

Auto Dispenser

La lavatrice è dotata di un dispenser suddiviso in due comparti: il comparto di sinistra è riservato al detersivo, quello di destra all'ammorbidente. L'unità Auto Dispense eroga nel cestello la quantità di detersivo e ammonbidente appropriata per il programma impostato.

ATTENZIONE

• Nell'unità Auto Dispense versare solo detersivi e ammorbidenti liquidi.
• Verificare che l'unità Auto Dispense sia correttamente inserita nell'alloggiamento. La lavatrice non si avvia se l'unità Auto Dispense non è inserita correttamente.
• Se si desidera utiliser un detesivo di tipo diverso, pulire prima il comparto del detesivo.
  Non mescolare detersivo e ammorbidente nei due comparti.
• Per evitare l'indurimento del detersivo, non apree il coperchio una volta versato il detersivo nel comparto.
  Nonutilizzarecandeggina che potrebbeprovocare corrosione/o generare gas.
  Non capovolgere l'unità Auto Dispense. Il contentuto potrebbe fuoriuscire dalle aperture.
  Non premere l'attacco sul fondo dell'unità Auto Dispense durante lo spostamento dell'unità. Il contentuto potrebbe fuoriuscire.
• Prestare attentione quando si versa il detersivo o l'ammorbidente nell'unità. Il contentuto potrebbe fuoriuscire.
  Rimuovere I'unita Auto Dispense prima di versare il detersivo.
• Durante la rimozione dell'unità Auto Dispense per verificare la quantità residua di detersivo prima o al verificarsi di un messaggio di erre, l'unità potrebbe contentere una piccola quantità di detersivo residuo o perdere dal fondo.
• Inserire completeness l'unità Auto Dispense nel suo alloggiamento. Un inscription parziale potrebbs cause la caduta dell'unità durante l'erogazione.
• Come impostazione predefinita, la funzione Auto Dispenser si disattiva quando vengono selezionati i programmi Delicati, Lana, Pelli Sensibili o Outdoor.

Per assocare la funzione Auto Dispenser a quosti programmi, toccare Impostazioni o Barra del pannello rapido > Auto Dispenser e modificare le impostazioni come necessario.

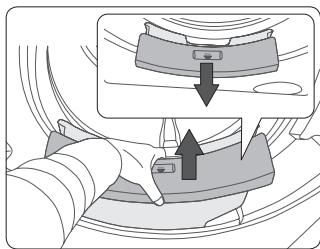

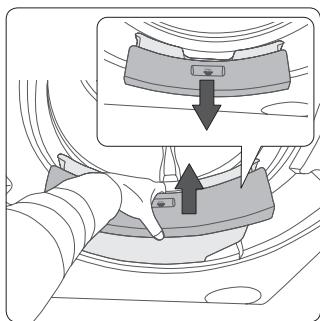

1. Apire lo sportello ed estrarre I'unità Auto Dispense alla lavatrice.

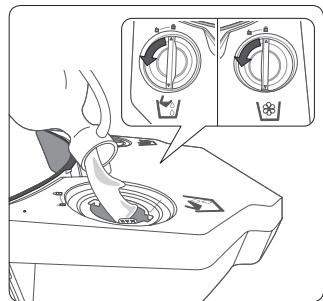

1. Ruotare la manopola sinistra in senso antiorario per aprire, quando versare il detersivo nel companto di sinistra fino al livello massimo.
2. Ruotare la manopola destra in senso antiorario per aprire, quando versare l'ammorbidente nel comparto di destra fino al livello massimo.
3. Richiudere i comparti ruotando le manopole in senso orario.
4. Reinserire l'unità Auto Dispense nella posizione originale. Prestare attenzione nell'inserire l'unità poiché il contentuto più fuoriuscire su entrambi i lati.
5. Attivare le funzioni Auto Detergente e Auto Ammorbidente. Vedere "Auto Dispenser" a pagina 31.

Erogazione manuale

Se non si desidera utilizzato l'erogatore (unità Auto dispenser) ma si preferisceaggiungere il detesivoso manualmente, versare il detesivo direttamente nel cestello oppureutilizzato l'accessorio Aqua Pebble. L'accessorio Aqua Pebble in dotazione all'apparecchio è disponibile in due diversi formati. Scegliere l'accessorio Aqua Pebble in base alla quantità di detesivo da utilizzato.

1. Disattivare la funzione Auto Detergente.
   Vedere "Auto Dispenser" a pagina 31.

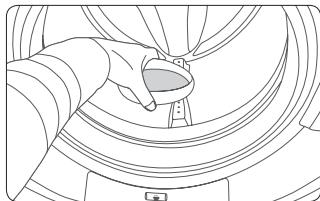

2. Versare detersivo in polvere, gel o liquido nell'apposto dosatore Aqua pebble (A). Controllare il livello indicate all'interno del dosatore.
3. Inserire il dosatore vicino al bordo del cestello.

Al terme del lavaggio, rimuovere il dosatore Aqua pebble dal cestello e pulirlo per un uso futuro.

ATTENZIONE

• Per aggiungere l'ammorbidente è necessario utilizzato l'unità Auto dispenser. L'applicazione manuale non è consentita.
• Prestare attenzione durante l'insertimento del dosatore Aqua pebble poiché deve essere bilanciato prima del lavaggio. Versare il contento del dosatore nel cestello prima dell'inizio del lavaggio più provocare la comparsa di residui di detersivo sugli indumenti al termine del lavaggio, causando lo scolorimento dei capi e/o ridotte prestazioni di lavaggio.
• Quando si usa il dosatore Aqua pebble, non versare detersivo nel comparto Auto Detergente e viceversa.
• Se si desidera utilizzato un detersivo di tipo diverso, pulire prima il dosatore Aqua pebble.
  Non inseire il dosatore in una coperta ripiegata o tra gli indumenti.
  Non selezionare I'opzione Pre lavaggio se si utilizza il dosatore Aqua pebble.
• Versare una quantitàccessiva di detersivo nell'unitàpuo causare i seguenti problemi, con seguente guasto alsysteme e/o riduzione della vita utile del prodotto.
• Unccesso di detersivo causa una sovrabbondanza di bolle con il consequencese aumento dei tempi di risciacquo.
  Inoltre, residui di detersivo possono rimanere nel cestello al termine del lavaggio.
• Versare una quantità di detersivo appropriata secondo quando indicato dal produttore del detersivo sulla confazione del prodotto.
• Se si aggiunge manualmente il detersivo si consiglia di usare l'accessorio Aqua Pebble in caso di lavaggio di capi colorati.

Operazioni

Schermata

In base al modello del prodotto la schermata effettivacould differire da quella riportata sotto.

Schemata principale

Tasti

1	Programma	Toccare per selezionare il programma.
2	Impostazioni	Toccare per accedere alla schermata delle impostazioni.
3	Temp.	Toccare per cancellare la temperatura del programma corrente.
4	Risciacquo	Toccare per cancellare i tempi di risciacquo del programma corrente.
5	Centrifuga	Toccare per cancellare la velocità di centrifuga del programma corrente.
6	Opzioni	Toccare per accedere alla schermata delle opzioni del programma.
7	Avvia	Toccare per avviare una operazione.
8	Preferiti	Toccare peraggiungere la configurazione del programma corrente all'elenco dei Preferiti. E' possible aggiungere fino a 4 diversi programmi personalizzati, che compaiano all'inizio del programma.

Informazioni

A	Più usati	Visualizza i programmi più usati.
B	Programma corrente	Visualizza il programma corrente.
C	Opzione attiva	Visualizza le opzioni attive del programma corrente.
D	Tempo stimato	Visualizza il tempo stimato per l'esecuzione del programma corrente.

Barra di stato

12:00AM

	Auto Detergente	Se questo indicatore si illumina, la funzione Auto Detergente è abilitata.
	Auto Ammorbidente	Se questo indicatore si illumina, la funzione Auto Ammorbidente è abilitata.
	Blocco sportello	Se questo indicatore si illumina, lo sportello resta bloccato al fine di impedire un'accidentale apertura dello sportello durante il funzionamento.
	Sicurezza Bambini	Se esta icona si trasforma in un lucchetto bloccato [ 🅥 ], la funzione Sicurezza Bambini risultata impostata per evitare incidenti a bambini e neonati.
	Rete	Visualizza lo stato della connessione di rete Wi-Fi.
	Smart Control	Se questo indicatore si illumina, la lavatrice più essere controllata da un dispositivo mobile.
	Audio	Se l'icona assume la forma di un altoparlante sbarrato [ 🅥 ], non viene emesso alcun audio.
12:00AM	Ora	Viene visualizzata l'ora corrente.

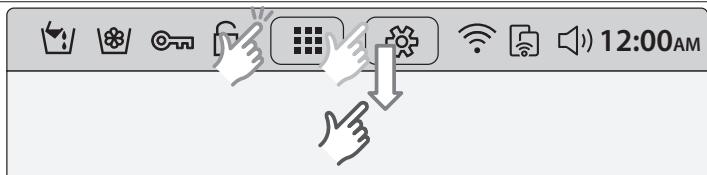

Barra del pannello rapido

Nella Barra del pannello rápido sono disponibili 6 opzioni: Sicurezza Bambini, Luce cestello, Auto Detergente, Auto Ammorbidente, Rete e Smart control.

1. Selezionare la Barra di stato oppure scorrerla verso il basso per visualizzare le opzioni disponibili.

Sicurezza Bambini

Luce cestello

Auto Detergente

Auto Ammorbidente

Rete

Smart control

1. Toccare per attivare/disattivare un'opzione o cancellare le impostazioni correnti.

• Per le impostazioni avanzate, accedere alla schermata delle impostazioni e apportare le modifiche desiderate.
  Gli elementi attivi sono illuminati nelle quelli inattivi sono grigi.

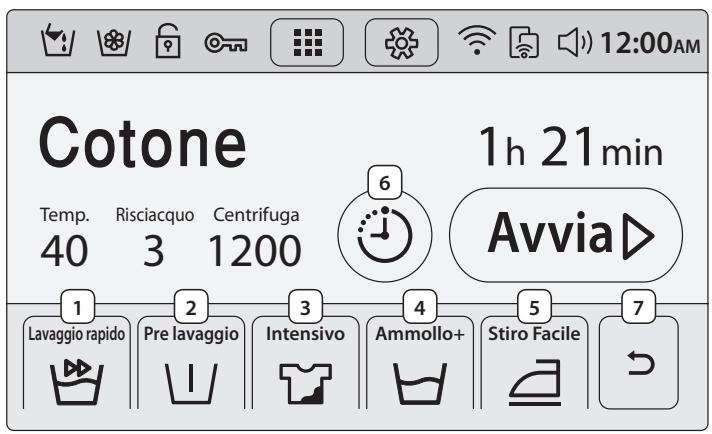

Schermata Opzioni

1	Lavaggio rapido	Specifico per indumenti molto sporchi e un carico inferiore a 2 kg.
2	Pre lavaggio	Un lavaggio preliminare viene aggiunto al lavaggio principale.
3	Intensivo	Il tempo di lavaggio di ogni ciclo è superiore a quello normale.
4	Ammollo+	Utile per rimuovere le macchie resistenti dal bucato.
5	Stiro Facile	Per ridurre le pieghe sui capi.
6	Fine Programmata	Usata per specificare l'orario finale del programma selezionato. Vedere pagina 30.
7	Ritorna	Ritorna alla schermata precedente.

Per i dettagli di agli opzione, vedere "Opzioni" a pagina 29.

Passaggi semplici per iniziare

1. Premere Power per visualizzare la schermata principale.
2. Nella schermata principale, selezionare l'icona Programma nella parte centrale superiore per visualizzare il programma.
3. SeLECTIONARE un programme. La lavatrice supporta 22 programmi.
4. Cambiare le impostazioni del programma (Temp., Risciacquo e Centrifuga) se necessario.
5. Selezionare I'icona Opzioni in basso a destra. Quindi selezionare le opzioni e cambiarne, se necessario, le impostazioni.
6. Selezionare Avvia.

• La lavatrice è dotata di impostazioni predefinite per i programmi e opzioni disponibili per agli attività. E' possible accettare le impostazioni predefinite o modificarle in base alle propria preferenze.
• Selezionare un programma nella schermata principale. Scorrere lo schermo verso sinistra per aprire il programma successivo. Per tornare all'elenco precedente, scorrere verso destra.

Panorama programmi

Programmi standard

Programma	Descrizione e Carico max (kg)
Preferiti	• Aggiungere la configurazione del programma corrente all'elenco dei Preferiti in modo da potervi accedere rapidamente in seguito. E' possibile aggiungere fino a 4 diversi programmi personalizzati, che compaiano all'inizio del programma	-
Più usati	• In alto a sinistra della schermata principale vengono visualizzati i programmi utilizzati più di frequente.	-
Auto Optimal Wash	• Auto Optimal Wash regola la quantità di detersivo e i cici di lavaggio in base al peso del bucato e al livello di sporco. Questo programma offre prestazioni ottimali se utilizzato insieme alla funzione Auto Dispenser.	Max
Cotone	• Per cotone, lenzuola, tovaglie, intimo, ascugamani, camicie. • Il tempo di lavaggio e il numero dei cici di risciacquo vengono automaticamente regolati in base al carico.	Max
Sintetici	• Per camicette o magliette in poliestere (diolen, trevira), poliammide (perlon, nylon) o materiali simili.	5
Jeans	• Prevede una magiore quantità d'accua nel lavaggio principale e un ciclo aggiantivo di risciacquo per evitare residui di detersivo sugli indumenti.	3
Capi Scuri	• Questo programma prevede cici aggiantivi di risciacquo e una velocità di centrifuga ridotta per garantire che gli indumenti vengano lavati in modo delicato e risciacquati con cura.	4
Daily Speed Wash	• Programma rapido di 1 ora per il lavaggio di indumenti di uso quotidiano come intimo e magliette.	5
Eco Wash	• Il programma a bassa temperatura Ecolavaggio consente di risparmiare energia.	4
Outdoor	• Per abbligamento outdoor, da sci e indumenti sportivi realizzati in materiali technologici quali spandex, stretch e microfibra.	2
Pelli Sensibili	• Questo programma predeve un lavaggio ad alta temperature e risciacqui aggiantivi per garantire la totale assenza di detersivo dai capi lavati.	4
Lana	• Specifico per capi in lana lavabili in lavatrice e carico inferiore a 2 kg. • Il programma lana predeve una speciale azione di lavaggio eammollo per proteggere le fibre di lana dal restringimento e alla deformazione. • Si consiglia l'uso di un detersivo neutro.	2
Delicati	• Per tessuti trasparenti, reggiseni, intimo in seta e altri tessuti lavabili solo a mano. • Per un risultato ottimore, usare detersivo liquido.	2
Trapunte/Lenzuola	Per copriletti, lenzuola, trapunte, ecc.Per ottenere un risultato ottimale, lavare solo 1 tipo di capo e accertarsi che il peso del carico non superi i 2,5 kg.	2,5
Centrifuga	Esegue un ulteriore ciclo di centrifuga per eliminare una maggiore quantità d'acqua. L'escludione centrifuga e l'arresto in amollo escludono solo la centrifuga finale, quale intermediè alla fine di agli risciacquo verranno svolte in agli caso.	-
Risciacquo+Centrifuga	Precede un risciacquo aggiuntivo dopo l'erogazione dell'ammorbidente.	-
Eco Pulizia Cestello	Questo programma esegue la pulizia del cestello rimuovendo sporco e batteri.Eseguire anni 40 lavaggi senza detersivo o candeggina.Verificare che il cestello sia vuoto.Non utilizzato agenti di pulizia per la pulizia del cestello.	-
Cotone	Prestazioni ottimali e basso consumo energetico per cotone, lenzuola, tovaglie, intimo, asciugamani, camicie.	Max

Smacchia Tutto Plus

Sono disponibili sei programmi speciali ideati per rimuovere efficamente particolari tipi di macchie o sporco che possa essersi accumulato a seguito di specifiche attività che vanno dalle pulizia domestiche all'arrampicata in montagna.

Programma	Descrizione e Carico max (kg)
Chef	• Questo programma rimuove efficacamente le macchia di cibo e di cucina.	4
Giardinaggio	• Questo programma rimuove efficacamente le macchia di erba, fango/ sporco, sudore e sebo.	4
Sports	• Questo programma rimuove efficacamente le macchia di grasso, terra, fango, cibo, sudore e trucco. • Non utilizzato questo programma per indumenti impermeabili. Il mancato rispetto di quella precauzione più danneggiare l'impermeabilità/la traspirabilità dei capi.	4
Baby&Kids	• Il programma Baby&Kids è idoneo per la maggior parte dei capi per bambini. Questo programma rimuove efficacamente le macchia di cibo, succhi di frutta, bevande, fango, terra, inchiestro e matite.	4
Ogni giorno	• Il programma Ogni Giorno rimuove lo sporco leggero. Questo programma rimuove efficacemente le macchia leggere di inchiestro e matita及其他 allo sporco quotidiano.	4
lgienico	• Questo programma rimuove efficacemente le macchia di sebo e sangue.	4

Opzioni

Le opzioni disponibili cambiano in base al programma utilizzato. Le opzioni che non possono essere selezione per uno specifico programma sono in grigio.

Opzioni	Descrizione
Rapidò	· Specifico per indumenti peu sporchi e un carico inferiore a 2 kg. · Il completamento del programma richiede circa 15 minuti; il tempo varia a seconda della pressione e della durezza dell'acqua e dalle opzioni aggintive selezione. · La durata del Lavaggio rapido aumento in questa sequenza: Off > 15 min > 20 min > 30 min > 40 min > 50 min > 60 min. · Il quantitativo di detersivo consigliato è inferiore a 20 g (per un carico di 2 kg).
Pre lavaggio	· Questo programma aggiunge un ciclo di prelavaggio prima del lavaggio principale.
Ammollo+	· Questa opzione rimuove efficacemente le macchie mettendo in amollo il bucato. · Per agli ciclo di amollo il cestello ruota per 1 minuto quando rimane fermo per 4 minuti. E' possibile impostare il tempo di Ammollo+ tra 30 e 150 minuti.
Intensivo	· Idoneo per indumenti molto sporchi. Il tempo di lavaggio di anni ciclo è superiore a quello normale.
Stiro Facile	· La velocità di centrifuga è ridotta per diminuire la formazione di pieghe sui capi. · Impostare una velocità di centrifuga non superiore a 800 rpm.
Fine Programmata	· L'orario visualizzato indica la fine prevista del programma selezionato.

Fine Programmata

E' possibile impostare la lavatrice per terminare il programma corrente a un orario specifico.

Questa funzione è utile se si desidera che il lavaggio termini entro l'orario in cui si torna a casa dal lavoro.

1. Selezionare un programma. Se necessario apportare le modifiche desiderate al programma.
2. Selezionare I'icona Opzioni in basso a destra.

Quindi selezionare le opzioni e cambiarne, se necessario, le impostazioni.

1. Selezionare Fine Programmata.
2. Usare le frece per impostare la fine del programma corrente, quindi selezionare Avvia.

• Per annullare l'opzione selezionale Annulla e tornare alla schermata delle opzioni.

Esempio d'uso

Si desidera terminare un programma di due ore fra 3 ore. Per fare ciò,aggiungere l'opzione Fine Programmata al programma corrente con una impostazione di 3 ore, quindi premere Avvia/Pausa alle 14:00 (2:00 p.m.). Cosa succederà? La lavatrice avvia il ciclo di lavaggio alle 15:00 (3:00 p.m.) e termina alle 17:00 (5:00 p.m). Di seguito viene riportata la tempistica di quello esempio.

2:00 pm

Imposta Fine Programmata fra 3 ore.

3:00 pm

Avvia

5:00 pm

Fine

Impostazioni

Sicurezza Bambini

Per evitare il rischio di incidenti che coinvolgano bambini e neonati, la funzione Sicurezza Bambini blocca tutti i tasti ad eccezione del tasto Impostazioni.

E' possibie accedere al menu Sicurezza Bambini alla schermata Impostazioni o alla barra del pannello rapido.

• Per impostare la funzione Sicurezza Bambini, selezionare Impostazioni, quando selezionare il tasto Sicurezza Bambini.
  Per attivare la funzione Sicurezza Bambini, tenere premuto il tasto Attiva per 3 secondi.
• Per disattivare temporaneamente la funzione Sicurezza Bambini, tenere premuto il tasto Disattiva temporaneamente per 3 secondi.
  Per disattivare complemente la funzione Sicurezza Bambini, tenere premuto il tasto Disattiva per 3 secondi.

• Per aggiungere detersivo o altri capi nel cestello, o se si vuole modificare le impostazioni del programma nelle funzione Sicurezza Bambini è attiva, arrestare o rilasciare la funzione Sicurezza Bambini.
• La funzione Sicurezza Bambini verrà riattivata un minuto dopo che la lavatrice è stata temporaneamente fermata.

Luce cestello

Per attivare o disattivare la Luce cestello, selezionare Impostazioni e far scorrere la barra Luce cestello su On o Off.
- La luce del cestello si spegne automaticamente dopo 5 minuti.

Auto Dispenser

La lavatrice è dotata di un dispenser suddiviso in due comparti: uno per il detersivo, l'altro per l'ammorbidente

L'unità Auto Dispense eroga nel cestello la quantità di detersivo e ammorbidente appropriata per il programma impostato.

Per attivare la funzione Auto Dispenser

1. Selezionare Impostazioni > Auto Dispenser.
2. Far scorrere la barra Auto Detergente su On, quando impostare Quantità e Durezza dell'acqua.
3. Far scorrere la barra Auto Ammorbidente su On, quand impostare Quantità e Concentrazione.
4. Selezionare Salva.

Luminosità

Impostare la luminosità dello schermo LCD

• SeLECTIONARE Impostazioni, quindi regolare il livello di luminosità desiderato utilizzando i simboli (- / + )

Tema audio

Impostare il livello del volume e la melodia.

1. Selezionare Impostazioni > Tema audio.
2. Per regolare il volume, usare i simboli (- / + ) per augmentare o ridurre il livello del volume.
3. Per impostare una melodia, selezionarme una tra quale in elenco.

Data e Ora

L'ora predefinita è in fornato 12 ore.

1. Selezionare Impostazioni > Data e Ora.
2. Usare le freccce per impostare l'ora per agli elemento temporale. Ad esempio, per cancellare la data usare le freccce sopra e quello elemento data.
3. Per passare da AM a PM, selezionare l'elemento corrispondente.
4. Selezionare Salva.

Lingua

Selezionare la lingua preferita dei menu.

• Selezionare Impostazioni > Lingua, quando selezionare la lingua preferita dei menu.

Rete

Impostazione automatica

La lavatrice supporti protocolli Wi-Fi WEP, TKIP e AES, ma non è dotata di un router (AP).

1. Selezionale Impostazioni > Rete, quando far scorrere la barra Rete su On. Compare l'elenco degli AP.
2. Selezionare un provider di rete e, se richiesto, fornire la password.
3. Selezionare OK. Al termine risultera selezionato il provider di rete scelto.

Impostazione manuale

1. Abilitare la connessione Wi-Fi come indicate{sopra.
2. Selezionare Indirizzo IP > Manuale.
3. Indicare Indirizzo IP, Maschera di sottorete, Gateway e DNS, quindi selezionare OK.

Connessione Wi-Fi.

Una volta stabilita la connessione di rete, per attivare o disattivare in un successivo momento la connessione Wi-Fi far scorrere la barra Rete su On o Off.

Connessione rapida

Connessione rapida permette di configurare confacilityile le impostazioni di rete compresa la procedura di autenticazione

Smart control

Con Smart control è possible controllare la lavatrice dal proprio dispositivo mobile. Selezionale questa icona per attivare o disattivare la funzione Smart control.

1. selezionare Impostazioni > far scorrere la barra Smart control su On.
2. Tornado alla schermata principale, la funzione Smart Control risulterà attivata.
3. Toccare Disattiva per disattivare la funzione;la funzione Smart Control verrà disattivata.

L'icona è evidenziata in grigio se la funzione Smart control non è attiva.
- Il tocco di una icona o la pressione di un tasting sulla lavatrice provocherà la disattivazione della funzione Smart control.
- Se la rete wireless non è connessa, la funzione Smart Control non è disponibile.
- Toccando lo Smart Control selezionare una delle modalità disponibili per la connessione a dispositivi esterni.

Eco check

Sul display viene visualizzata l'efficienza energetica/idrica degli ultimi 4 programmi di lavaggio insieme a un riepilogo tecnico sul consumo energetico, i livelli d'acqua, le impostazioni del programma e le opzioni impostate.

1. Selezionare Impostazioni > Eco check. Compare una schermata di riepilogo degli ultimi 4 programmi di lavaggio.
2. SeLECTIONARE un programme per visualizzarne il riepilogo tecnico.

Auto-Diagnosi

La lavatrice esegue l'auto diagnosi delsystema corrente. La schermata dei risultati visualizzagli erorioroperativiedeventuali malfunzionamenti della lavatrice.

• Selezionare Impostazioni > Auto-Diagnosi > Avvia.

Calibrazione

La Calibrazione garantisce un accurato rilevamento del peso del bucato nel cestello. Verificare che il cestello sia vuoto prima di eseguire la Calibrazione.

1. Selezionare Impostazioni > Calibrazione > Avvia.

2. Durante il funzionamento lo sportello sare bloccato.
   Il cestello continuera a ruotare in senso orario e antiorario per diversi minuti.

3. Al terme, la lavatrice si spegnerà automaticamente.

Aggiorna

Quando si rendono disponibili degli aggiornamenti, sullo schermo viene visualizzata una notifica.

Per controllare la versione corrente del firmware

1. Selezionare Impostazioni > Aggiorna per visualizzare la versione corrente del firmware.
2. Per aggiornare il firmware manualmente, selezionare Aggioma.

Per aggiornare il firmware automaticamente

1. Toccare Aggiornamento automatico nella schermata Impostazioni.
2. Far scorrere la barra Aggiornamento automatico su On. Il processo di aggiornamento proceedsenza alcuna notifica laddove si rendono disponibili gli aggiornamenti.

AVERTENZA

Non scollegare il cavo di alimentazione della lavatrice o del router durante l'aggiornamento.

Guida

Per l'uso del prodotto videere la guida all'uso; in caso di malfunzionamenti videere la sezione relativa alla risoluzione dei problemi.

• Selezionare Impostazioni >Guida.

App Samsung Smart Washer

L'app Samsung Smart Washer permette di controllare alcune funzioni della lavatricetrasverso il proprio dispositivo mobile.

Scarica

1. Cerca Samsung Smart Washer in Play Store o Apple Store.
2. Scaricare e installare l'app sul dispositorio mobile.
3. Eseguire l'app Samsung Smart Washer sul proprio dispositivo mobile.

Connette la lavatrice

La lavatrice deve essere collegata a una rete Wi-Fi.

Controllo interno

Per abilitare tale modalità, il dispositorio mobile deve essere collegato alla stessa rete della lavatrice.

1. Sul dispositiivo mobile selezionare Controllo interno per visualizzare un elenco dei modelli di lavatrice disponibili.
2. Selezionare il nome del modello della lavatrice da collegare e selezionare OK. Viene visualizzata la finestra di autenticazione.
3. Sulla lavatrice selezionare Impostazioni, far scorrere la barra Smart control su On. La procedura di autenticazione ha inizio.

La procedura di autenticazione è necessaria una sola volta al primo utilizzato.

Controllo esterno

Per abilitare esta modalità, la lavatrice deve essere registrata sul site Samsung Smart Appliance (www.samsungsmartappliance.com).

1. Sulla lavatrice selezionare Impostazioni, far scorrere la barra Smart control su On.
2. Sul dispositivo mobile selezionale Controllo esterno e digitare le credenziali di accesso. Comparirà un elenco di dispositiivi registrati.
3. Selezionare un dispositivo da controllare tra quelli in elenco. Ora verrà stabilita automaticamente una connessione remota tra la lavatrice e il dispositivo mobile.

Non è necessaria alcuna procedura di autenticazione

Registrazione

Registrate la lavatrice sul site Samsung Smart Appliance (www.samsungsmartappliance.com) per ottener un accesso remoto alla lavatrice. La lavatrice deve essere collegata a una rete Wi-Fi.

1. Accedere al situ Samsung Smart Appliance (www.samsungsmartappliance.com).
2. Fornire le credenziali del proprio account Samsung per accedere. Se l'utente non è registrato, fare cli su Crea un account Samsung e seguire le istruzioni visualizzate a schermo.
3. Fare cli c My Page > Add device (Aggiungi dispositivo), e indicaire il MAC address della lavatrice. Per controllare il MAC address, selezionare Impostazioni > Rete sulla lavatrice.
4. Fare clic su Get Approval (Ottieni approvazione).
5. Selezionare Impostazioni sulla lavatrice, quando selezionare OK se viene richiesto una APPROVazione. Le lavatrici registrate sono reperibili nell'elenco dei dispositivi del situ web.

Samsung Electronics dichiarare che esta lavatrice è conforme ai requisiti minimi e ad altre disposizioni della Direttiva 1999/5/CE.

La Dichiarazione di conformità uffi ciale più essere reperita all'indirizzo http://www.samsung.com, in Supporto > Cerca e digitando il nome del modello.

App Samsung Smart Home

L'app Samsung Smart Home consente di accedere e controllare la lavatrice ancche fuori casa.

Installazione

1. Visitare Google Play Store per i dispositivi Android, oppure Apple App Store per i dispositivi iOS, quindi cercare e selezionale l'app Samsung Smart Home.
2. ScariCare e installare l'app Samsung Smart Home sul dispositivo mobile.

• L'app Samsung Smart Home supporta Android OS 4.0 (ICS) o versioni successive ottimizzate per smartphone Samsung (serie Galaxy S e Galaxy Note). Su altri dispositivi alcune funzioni di esta app potrebbero funzionare in modo diverso.
• Questa app supporta iOS 7 o versioni successive per modelli iPhone.
• Per il miglioramento costante delle prestazioni, il design UI di但这a app è soggetti a modificza nelle preavviso.
• Per i modelli iPhone, Questa app sare disponibile alla seconda meta del 2014 sul situ Apple App Store.

Preparazione

1. Per attivare l'app, è necessario insere il proprio account Samsung. Se l'utente non dispone di un proprio account sare guidato alla creazione di un account Samsung direttamente sull'app. Per quello scopo non sono necessarie altre app.
2. Per attivare l'app, registre per prima casa la lavatrice per il servizio Samsung Smart Home.

1) Selezionare la lavatrice dall'elenco dispositiivi dell'app Samsung Smart Home.
2) Immettere le informazioni necessarie sull'AP wireless da usare per la connessione wireless.
3)Seguire le istruzioni a schermo per configurare le impostazioni per la lavatrice.
4) Sulla lavatrice selezionare Impostazioni > Connessione rapida per configurare le impostazioni di rete.
5) Al termine l'icona della lavatrice comparirà sull'app.

ATTENZIONE

• Router Wi-Fi non certificati potrebbero non riuscire a stabilire la connessione.
• Se la lavatrice e l'AP vengono installati vicino a un forno a microonde o un asciugacapelli elettrico, la funzione Smart Control potrebbe non funzionare a causa di interferenze elettriche.
  La lavatrice supporta solo protocolli Wi-Fi 2.4Ghz.
  L'ambiente circostante cuiou influiresulles prestazioni di rete wireless.

• Se si esegue l'appenersa aveo eseguito il log in, viene visualizzata la schermata Account guidance (Guida all'account). Una volta eseguito il log in è possible modificare le impostazioni dell'account in Settings (Impostazioni) > Account.
• Gli utenti di smartphone Samsung possono accedere all'app una volta registrato il proprio account in Impostazioni.

Uso dell'app Samsung Smart Home

Caratteristica principali

• Controllo integrato degli apparecchi Samsung smart

Registrate i propri dispositivi Samsung smart in Samsung Smart Home per usufruire di un accesso amplificato al servizio. Selezionale l'icona della lavatrice sull'app per accedere alle funzioni principali dell'apparecchio quando ci si trova fuori casa.

• Controllo principale

Il controlledo principale include 4 modalità: Esco, Torno a casa, Buonanotte e Buongiorno.

• Controlli chat

Per comunicare con i dispositivi smart via chat e ottener informazioni utili per il controllo degli apparecchi.

Monitoraggio domestico

Perutilizzare la videocamera del dispositivo smart e monitorare l'ambiente nelle sè fuori casa.

Assistenza clienti

Per scaricare il manuale del prodotto o richiedere una riparazione.

Alcune funzioni di quello servizio potrebbero non essere disponibili sulla lavatrice.

App Samsung Smart Home Washing Machine

Per controllare e monitorare la lavatrice sua casa che fuori casa.

1. Registre la lavatrice sull'app Samsung Smart Home.
2. Scaricare I'app Samsung Smart Home Washing Machine da Google Play Store o Apple App Store e installarla sul dispositivo mobile.
3. Perabilitare il controllo remoto, attivare la funzione Smart Control sulla lavatrice.
4. SeLECTIONARE l'icona della lavatrice sul dispositivo mobile et toccare Avvia.

Samsung Smart Home

Questa lavatrice supporta il servizio Samsung Smart Home.

Per ulteriori informazioni visitare il site www.samsung.com.

Manutenzione

Mantenere la lavatrice pulita per evitare il calo delle prestazioni e preservarne la durata.

Eco Pulizia Cestello

Eseguire quello programma regolarmente per pulire il cestello ed eliminare i batteri.

1. SeLECTIONARE Programma > Eco Pulizia Costello.
2. Accedere alla schermata principale e selezionare Avvia.

La temperatura dell'acqua per il programma Eco Pulizia Cestello è impostata a 70^ e non può essere variata.

ATTENZIONE

Non utilizzato agenti di pulizia per la pulizia del cestello. La presenza di residui chimici nel cestello deteriorata le prestazioni di lavaggio.

Promemoria Eco Pulizia Cestello

• Il messaggio Eco Pulizia Cestello compare nella schermata principale anni 40 lavaggi. E' consigliabile eseguire la funzione Eco Pulizia Cestello regolarmente.
• Alla prima visualizzazione di quello messaggio, è possible ignorarlo (fino a 6 volte) selezionando Ricordamelo più tardi. A partire dal settimento lavaggio, il messaggio non verrà più visualizzato. Tuttavia comparirà nuovamente dopo altri 40 lavaggi.

Scarico di emergenza

Se si verifica una interruzione di corrente, scaricare l'acqua contenta nel cestello prima di estrrarre il bucato.

1. Scollegare il cavo di alimentazione della lavatrice nella presa principale.
2. Premere delicatamente l'area superiore del coprifiltero per aprirlo.

1. Estrarre delicatamente il tubo di scarico di emergenza.

1. Tenendo il terminale del tubo di scarico, après il tappo del tubo.

1. ScariCare l'acqua in un contentitre.
2. Chiudere il tazzo del tubo e reinserire il tubo di scarico.
3. Chiudere il coprifiltro.

Pulizia

Superficie della lavatrice

Usare un panno morbido e un detersivo per le pulizia domestiche non abrasivo. Non spruzzare acqua sulla lavatrice.

Filtro a retina

Pulire il Filtering a retina del tubo di carico dell'acqua almeno una o due volte l'anno.

1. Spagnere la lavatrice e scollegare il cavo di alimentazione.
2. Chiudere il rubinetto dell'acqua.

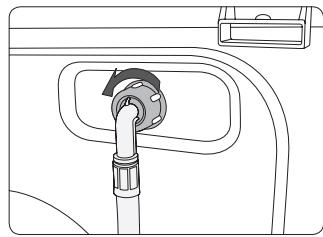

3. Allentare e scollegare il tubo di carico dell'acqua dal retro della lavatrice. Coprire il tubo con un panno per evitare la fuoriuscita di acqua.

1. Usare un paio di pinze per estrarre il filtro a retina dal foro della valvola di ingressso.
2. Immergere il Filtering a retina in acqua in modo cheanche il connettore filettato sa immersedo.
3. Lasciare asciugare completeness il filtro a retina all'ombra.
4. Reinserire il filtro a retina nel tubo di carico dell'acqua e fissare il tubo nella posizione originale.
5. Apire il rubinetto dell'acqua.

Se ilaggio a retina è otturato, sullo schermo comparà il codice di erre "4E".

Filtro detriti

E' consigilabile pulire il filtro detriti almeno 5 o 6 volte l'anno per impedirne I'otturazione. Un filtro detriti otturato cui po ridurre I'effetto bolle.

1. Spagnere la lavatrice e scollegare il cavo di alimentazione.
2. Scaricare l'acqua residua dal cestello seguito leindicazioni riportate nella sezione "Scarico di emergenza" a pagina 40.
3. Aprire il coprifiltero utilizzando una moneta o una chiave.
4. Ruotare il coperchio del filtrto detriti versusinistra e scaricare l'acqua residua.

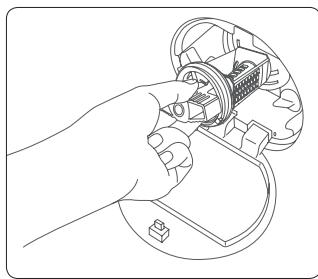

5. Rimuovere il filtro detriti.

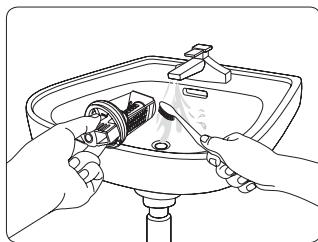

6. Pulire il filtro detriti usando uno spazzolino morbido. Verificare che l'elica della pompa di scarico dietro il filtro non sia bloccata.
7. Reinsere il filtro detriti e ruotare il coperchio del filtro verso destra.

• Per aprire il coprifiltero di sicurezza, spingere e ruotarlo in senso antiorario. La molla del tappo ne facilita l'apertura.
  Per chiudere, ruotare il coprifiltero di sicurezza in senso orario. La molla emette un tintinni; ciò è normale.

Se il Filtering a retina è otturato, sullo schermo comparirà il codice di erre "5E".

ATTENZIONE

• Verificare che il tazzo del filtrso sia chiuso correttamente dopo ave pulito il filtrto. Il mancato rispetto di但这a precauzione può essere una perdita.
• Verificare che ilchio sa via inserto correttamente da la pulizia. Il mancato rispetto di questa precauzione poto causare un malfunzionamento o una perdita.

Unità Auto Dispense

L'unità Auto Dispense deve essere pulita regolarmente per garantire sempre un corretto funzionamento.

1. Rimuovere I'unita Auto Dispense alla lavatrice.

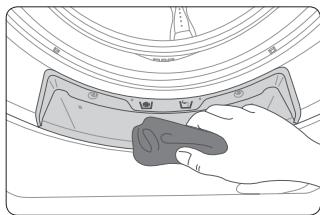

1. Pulire il vano dell'unità Auto Dispense usando un panno asciutto.

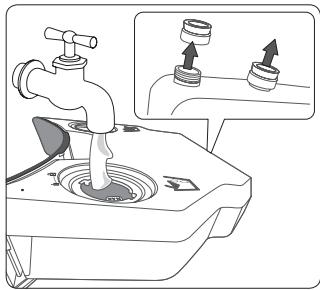

1. Rimuovere le due manopole dell'unità Auto Dispense casi come i due tappi sul fondo e lasciare fluire l'acqua nell'unità Auto Dispense per pulire l'area interna.

Non scuotere l'unità Auto Dispense per evitare che l'acqua contenta all'interno possa fuoruscire dalle aperture.

1. Reinserire le manopole e i tappi nella posizione originale.
2. Reinserire I'unita Auto Dispense nella posizione originale.

La lavatrice puo congelare se la temperatura scende al di sotto di 0^

1. Spagnere la lavatrice e scollegare il cavo di alimentazione.
2. Versare acqua calda sul rubinetto di ingresso dell'acqua in modo da allentare il tubo di carico dell'acqua.
3. Rimuovere il tubo di carico dell'acqua e immergerlo in acqua calda.
4. Versare acqua calda nel cestello e lasciarve la per circa 10 minuti.
5. Ricollegare it tubo di carico dell'acqua al rubinetto.

Se la lavatrice ancora non funziona regolarmente, ripetere i passaggi sopra indicati sono a ripristinare la normale funzionalità.

Manutenzione della lavatrice dopo un lungo periodo di inutilizzo

Non lasciare la lavatrice inutilizzata per un lungo periodo di tempo.

Tuttavia, se ciò non può essere evitato, scaricare la lavatrice dall'acqua e scollegare il cavo di alimentazione.

1. Nella schermata principale selezionare Programma > Cotone aggiungendo l'opzione Lavaggio rapido.
2. Vuotare il cestello e selezionare Avvia.
3. Al terme del programma, chiudere il rubinetto dell'acqua e scollegare il tubo di carico dell'acqua.
4. Spagnere la lavatrice e scollegare il cavo di alimentazione.
5. Apire lo sportello per lasciare circolare l'aria nel cestello.

Risoluzione dei problemi

Controll da effettuare

Se si verifica un problema con la lavatrice, controllare per prima casa la tabella sottostante e provare i suggerimenti indicati.

Problema	Azione
La lavatrice non parte.	· Verificare che la lavatrice sia collegata all'alimentazione. · Verificare che lo sportello sia completamente chiuso. · Verificare che il rubinetto di mandata dell'acqua sia aperto. · Selezionare nuovamente Avvia nella schermata principale.
La portata d'accù è insufficiente o totalmente nulla.	· Apire il rubinetto dell'accù completely. · Verificare che il tubo di carico dell'accù non sia congelato. · Verificare che il tubo di carico dell'accù non sia attorcigliato od ostruito. · Pulire il filtrò sul tubo di carico.
La lavatrice vibra vistosamente o emette rumori.	· Verificare che la lavatrice poggi su una superficie pianà. Se il pavimento non è livellato, regolare i piedini di livellamento. · Verificare che i bulloni di trasporto siano stati rimossi. · Verificare che la lavatrice non sia a contatto con altri oggetti durante il funzionamento. · Verificare che il carico del bucato sia bilanziato.
La lavatrice non scarica e/o non centrifuga	· Verificare che il tubo di scarico sia diritto fino allo scarico. · Verificare che il filtrò detriti non sono ostruito.
Lo sportello non si aprè.	· Selezionare Avvia per arrestare il funzionamento della lavatrice. · Lo sportello restà bloccato durante il ciclo di riscaldamento del programma Sanitizzazione. · Ci potrebbero volere diversi secondi prima che il meccanismo di blocco si disattivi sbloccando l'apertura dello sportello.
La lavatrice produce molto bolle.	· Controllare se le impostazioni Auto Detergente e Auto Ammorbidente siano correttamente specificate. · Controllare se il tipo di detersivo utilizzato è di tipo idoneo.
Non riesco a versare ulteriore detersivo.	· Controllare la riamante quantità di detersivo e ammorbidente per vedere se sono più al massimo livello. · Verificare che la funzione Auto Dispenser sia attiva, contrambe le impostazioni Durezza dell'accu e Concentrazione correttamente specificate.

Se il problema persiste, rivolgersi al Centro di assistenza clienti Samsung di zona.

Codici informativi

In caso di malfunzionamento della lavatrice, sul display compaiano alcuni codici informativi. Controllare la tabella sottostante e provare i suggerimenti offerti.

Problema	Azione
DE	Verificare che lo sportello sia completamente chiuso. Verificare che non vi siano capi incastrati nella sportello.
4E	Verificare che il rubinetto di mandata dell'accqua sia aperto. Verificare che la lavatrice operi con sufficiente pressione dell'accqua. Pulire il filtrato a retina per evitare che si intasi.
5E	Pulire il filtrato detriti per evitare che si intasi. Verificare che il tubo di scarico sia diritto fino allo scarico. Pulire il filtrato a retina per evitare che si intasi.
UE	Il carico è sbilanciatto. Sistemare uniformamente il carico nel cestello.
CE/3E/UC	Questo codice indica un guasto non riparabile dall'utente. Rivolgersi al Centro di assistenza clienti Samsung di zona.

Se qualsiasti codice informativo permane sullo schermo, rivolgersi al Centro di assistenza clienti Samsung di zona.

Specifiche

Protezione dell'ambiente

• Questa apparecchiatura è stata costruita con materiali riciclabili. Per smaltire l'apparecchiatura, osservare le normative locali relative allo smaltimento dei rifiuti. Tagliare il cavo di alimentazione, in modo che l'apparecchiatura non possa più essere collegata a una fonte di alimentazione. Rimuovere lo sportello in modo che animali e bambini non possano ripanere intrappolati all'interno dell'apparecchio.
  Non superare la quantita di detersivo indicata nelle istruzioni per l'uso fornite dal produttore del detersivo.
• Usare smacchitori e candelggianti prima del ciclo di lavaggio solo se strettamente necessario.
  Risparmiare acqua ed elettricità effettuando carichi di bucato adeguati (la quantità ottimale dipende dal programma selezionato).

Dichiarazione di conformità

Questa apparecchiatura è conformeagli standard di sicurezza europei, alla Direttiva CE 93/68 e alla Norma EN 60335.

Tabella tessuti

I seguenti symboli forniscono alcune istruzioni per la cura dei capi. Le etichette di lavaggio riportano nel seguente ordine quattro symboli: lavaggio, candeggio, ascugatura e stiratura (e lavaggio a secco laddove necessario). L'uso dei symboli garantisce coerenza tra i diversi produttori di articoli locali e di importazione.Seguire le istruzioni di lavaggio riportate sulle etichette per massimizzare la durata degli indumenti e ridurre i problemi di lavaggio.

	Materiale resistente		Non stirare
	Tessuti delicati	A	Lavabili a secco con qualsiasi solvente
	Capi lavabili a 95°C	○	Lavare a secco
	Capi lavabili a 60°C	P	Lavabili a secco solo con percloro, benzina leggera, alcool puro o R113
	Capi lavabili a 40°C	F	Lavabili a secco solo con benzina avio, alcool puro o R113
	Capi lavabili a 30°C	⊗	Non lavare a secco
	Solo lavaggio a mano	□	Asciugare in piano
	Capi lavabili solo a secco	III	Possono essere asciugati appesi
	Candeggiabili in acqua fredda	□	Asciugare su un appendiabiti
	Non candeggiare	□	Centrifugabile a calore normale
	Stirabile a 200°C max	□	Centrifugabile a calore ridotto
	Stirabile a 150°C max	⊗	Non centrifugare
	Stirabile a 100°C max

Foglio specifiche

Aspetto e specifiche sono soggetti a modificaenza preavviso allo scopo di migliorare costamente la qualità del prodotto.

Conformi alla normativa UE N. 1061/2010

Samsung
Nome modello			WW10H9****
Capacità		kg	10
Efficienza energetica
Da A+++ (più efficiente) a D (meno efficiente)			A+++
Consumo energetico
Consumo energetico annuo (AE_C)1		kWh/anno	119
Consumo energetico (E_t-60) del programma Cotone a 60°C a piano carico		kWh	0,50
Consumo energetico (E_t-60.1/2) del programma Cotone a 60°C a carico parziale		kWh	0,52
Consumo energetico (E_t-40.1/2) del programma Cotone a 40 a carico parziale		kWh	0,52
Consumo energetico ponderato in modo spento (P_o)		W	0,48
Consumo energetico ponderato in modo "left on" (P_l)		W	10
Consumo annuo di acqua (AW_c)2		L/anno	11500
Classe di efficienza della centrifuga3
Da A (efficienza massima) a G (efficienza minima)			A	A
Velocità massima della centrifuga		rpm	1600	1400
Umidità residua		%	44	44
Programmi ai quali si riferiscono le informazioni riportate sull'etichetta e sulla scheda			Cotone 60°C e 40°C4
Durata del programma standard
Cotone a 60°C a piano carico		min	305
Cotone a 60°C a carico parziale		min	305
Cotone a 40 a carico parziale		min	305
Tempo ponderato in modo "left on"		min	8
Emissioni di rumore aero
Lavaggio		dB (A) re 1 pW	46	46
Centrifuga		dB (A) re 1 pW	72	70
Dimensioni
Dimensioni dell'unità	Altezza	mm	850
	Larghezza	mm	600
	Profondità5	mm	600
Peso netto		kg	87
Peso lordo		kg	89
Peso imballaggio		kg	2,5
Pressione dell'acqua		kPa	50-800
Collegamento elettrico
Tensione		V	220-240
Consumo elettrico		W	2000-2400
Frequenza		Hz	50
Nome azienda			Samsung Electronics Co., Ltd.

1. Consumo di energia annuo basato su 220 cicli di lavaggio standard con programmi Ce Cotone a 60^ e 40^ a piano carico e a carico parziale, e consumo in modo spento e "left on". Il consumo di energia effettivo dipende alla modalità d'uso dell'apparecchio.
2. Consumo di acqua annuo basato su 220 cici di lavaggio standard con programmi Cetone a 60^ e 40^ a carico pieno e parziale. Il consumo di acqua effettivo dipende alla modalità d'uso dell'apparecchio.
3. La forza di estrazione centrifuga è molto importante quando si utilizza un'asciugatrice per asciugare i panni. I costi dell'energia utilizzata per l'asciugatura sono molto superiori ai costi dell'energia utilizzata per il lavaggio. Il lavaggio con un'alta velocità di centrifuga consente di ridurre l'energia utilizzata dall'asciugatrice per asciugare i panni.
4. I programmi Cotone 60^ e Cotone 40^ si riferiscono ai programmi Cotton (Cotone) 60^ 'e Cotton (Cotone) 40^ standard. Questi programmi sono idonei per il lavaggio di indumenti di cotone con sporco normale e sono i più efficienti (in termini di consumo di acqua ed energia) per quello tipo di bucato. Eseguire la Calibrazione dopo l'installazione (vedere la sezione "Calibrazione" a pagina 33). In questi programmi, la temperatura dell'accua peut differire da quella dichiarata.
5. La distanza tra l'unità e la parete non è inclusa nella profondità indicata.

Informazioni sui principali programmi di lavaggio

Modello	Programma	Temperatura (°C)	Capacità (kg)	Tempo programma (min)	Contenuto di umidità residuo (%)		Consumo idrico (€/ciclo)	Consumo energetico (kWh/ciclo)
					1600 giri/min	1400 giri/min
WW10H9****	Cotone	20	5	138	50	51	80	0.35
	€ Cotone	40	5	305	44	45	48	0.52
		60	5	305	44	45	48	0.52
			10	305	43	44	60	0.5
	Sintetici	40	5	148	30	30	60	0.82

I valori riportati in tabella sono stati misurati secondo Standard IEC60456/EN60456. I valori effettivi dipendono alla modalità d'uso dell'apparecchio.

I risultati dei test sopracitatiti sono basati sull'uso di detersivo in polvere con la funzione Auto Dispenser disattiva.

Memo

SAMSUNG

DOMANDEOCOMMENTI?

NAZIONE	CHIAMARE IL NUMERO	O VISITARE IL SITO WEB
GREECE	80111-SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line	www.samsung.com/gr/support
ITALIA	800-SAMSUNG (800.7267864) [HHP] 800.Msamsung (800.67267864)	www.samsung.com/it/support
PORTUGAL	808 20 7267	www.samsung.com/pt/support
FRANCE	01 48 63 00 00	www.samsung.com/fr/support

DC68-03377B-02

Máquina de lavar roupa

Manual do utiliser

Imagine the possibilities

Instalacao passo a passo. 14

Antes de partir 18

Instalacao passo a passo

Ciclo especializzato

Foram concebidos seis programas especials para remove eficazmente determinados tips de nódoas e sujidade que se possam acumular devido a activités especillas, desde o trabajo dométrico ao montanhismo professional.

De accordo com o Regulamento (UE) n.°1061/2010
