MANUALE UTENTE WIS9040PEL - WIS 9040 PEL WHIRLPOOL

GRAZIE PER AVERE ACQUISTATO UN PRODOTTO WHIRLPOOL Per ricevere un’assistenza più completa, registrare il prodotto su: www.whirlpool.eu/register Prima di utilizzare l’apparecchio, leggere attentamente le Istruzioni per la sicurezza. DESCRIZIONE PRODOTTO APPARECCHIO

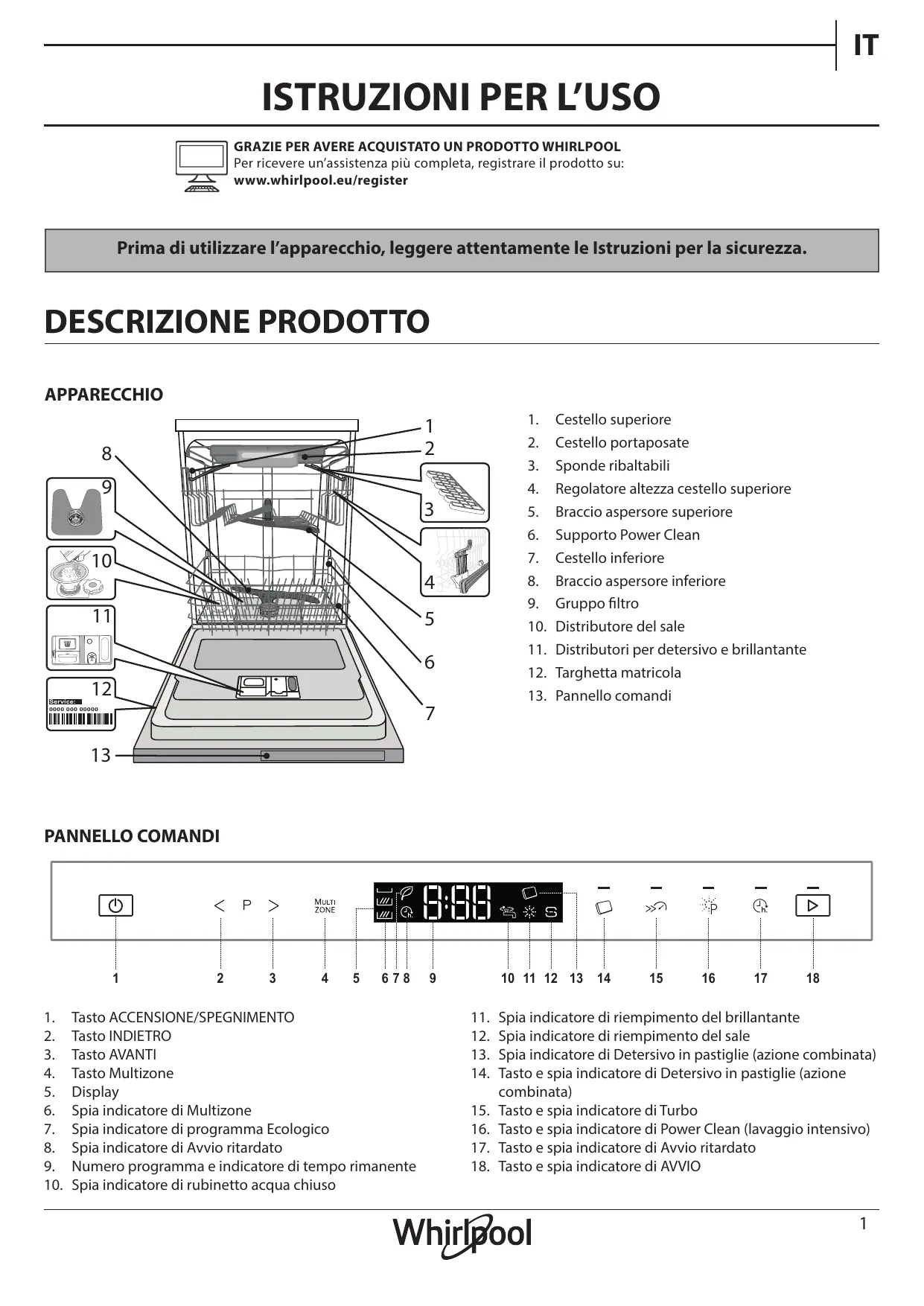

Cestello superiore Cestello portaposate Sponde ribaltabili Regolatore altezza cestello superiore Braccio aspersore superiore Supporto Power Clean Cestello inferiore Braccio aspersore inferiore Gruppo filtro Distributore del sale Distributori per detersivo e brillantante Targhetta matricola Pannello comandi

Tasto ACCENSIONE/SPEGNIMENTO Tasto INDIETRO Tasto AVANTI Tasto Multizone Display Spia indicatore di Multizone Spia indicatore di programma Ecologico Spia indicatore di Avvio ritardato Numero programma e indicatore di tempo rimanente Spia indicatore di rubinetto acqua chiuso

Spia indicatore di riempimento del brillantante Spia indicatore di riempimento del sale Spia indicatore di Detersivo in pastiglie (azione combinata) Tasto e spia indicatore di Detersivo in pastiglie (azione combinata) Tasto e spia indicatore di Turbo Tasto e spia indicatore di Power Clean (lavaggio intensivo) Tasto e spia indicatore di Avvio ritardato Tasto e spia indicatore di AVVIO

MENU IMPOSTAZIONI E SALE

Dopo aver completato l’installazione, togliere i fermi dai cestelli e gli elementi elastici di ritegno dal cestello superiore. L’uso di sale previene la formazione di CALCARE sulla superficie dei piatti e sui componenti della macchina. MENU IMPOSTAZIONI

1. Azionare l’apparecchio agendo sul tasto ACCENSIONE/SPEGNIMENTO.

2. Disattivare l’apparecchio agendo sullo stesso tasto ACCENSIONE/

3. Premere il tasto AVVIO per 5 secondi finché non si sente un segnale

4. Sul display compare la prima impostazione disponibile (lettera „A”),

seguita dal relativo valore (ad esempio: 3).

5. Premere INDIETRO/AVANTI per scorrere l’elenco delle impostazioni

disponibili con i relativi valori (vedere la tabella seguente), quindi premere AVVIO se si desidera cambiare il valore dell’impostazione visualizzata: il valore impostato inizia a lampeggiare. 6. Usare i tasti INDIETRO/AVANTI per modificare il valore lampeggiante dell’impostazione selezionata, quindi premere AVVIO per salvare il nuovo valore, che smetterà di lampeggiare.

7. Per modificare un’altra impostazione ripetere i punti 5-6.

8. Per uscire dal menu Impostazioni premere il tasto ACCENSIONE/

SPEGNIMENTO. LETTERA IMPOSTAZIONE VALORI (il valore in grassetto è l’impostazione predefinita) Durezza dell’acqua (vedere “Regolazione della durezza dell’acqua” e “Tabella di durezza dell’acqua”) 1|2|3|4|5 Livello di brillantante (vedere “Regolazione del dosaggio di brillantante”) 1|2|3|4|5 Programma iniziale Per impostare il ciclo da visualizzare all’accensione dell’apparecchio. “E”= Eco, “L”= Ultimo ciclo eseguito E|L Luminosità Per regolare la luminosità del display. “Lo”= Bassa, “Hi”= Alta Lo | Hi Volume suoni Per regolare il volume dei segnali acustici. “OF” = Nessun suono, “Lo” = Volume basso, “Hi” = Volume alto. OF | Lo | Hi Luce sul pavimento (vedere “Opzioni e funzioni”) “On” = Accese, “OF” = Spente On | OF Impostazioni di fabbrica Per ripristinare ai valori predefiniti tutti i parametri del menu Impostazioni. Quando si attiva questa impostazione (ON), l’apparecchio si spegne e ripristina le impostazioni di fabbrica. “On” = Accese, “OF” = Spente NaturalDry (vedere “Opzioni e funzioni”) “On” = Accese, “OF” = Spente

È indispensabile che IL SERBATOIO DEL SALE NON SIA MAI VUOTO

• È essenziale quindi che il livello di durezza dell’acqua sia stato impostato. Il serbatoio del sale è situato nella parte inferiore della lavastoviglie (vedere DESCRIZIONE PRODOTTO) e deve essere obbligatoriamente rifornito ogni volta che l’indicatore di RIEMPIMENTO SALE sul pannello comandi si accende.

1. Togliere il cestello inferiore e svitare il tappo

del serbatoio (ruotare in senso antiorario).

2. Solo la prima volta: riempire d’acqua il

3. Sistemare opportunamente l’imbuto (vedere figura) e rifornire il serbatoio del sale fino

all’orlo (circa 1 kg); Non è inconsueto che l’acqua trabocchi leggermente.

4. Togliere l’imbuto ed eliminare qualsiasi residuo di sale dall’areacircostante l’apertura.

Accertarsi che il tappo sia adeguatamente serrato per evitare l’ingresso di detersivo all’interno della vaschetta durante il programma di lavaggio (ciò potrebbe causare il danneggiamento del dispositivo addolcente senza possibilità di riparazione). Non appena completata tale procedura, avviare uno dei programmi senza carico. Il programma “Prelavaggio” di per sé NON è sufficiente. Le fuoriuscite di soluzione salina o di granelli di sale possono causare una corrosione profonda e danneggiare irreparabilmente i componenti in acciaio inox. Eventuali danni risultanti non saranno coperti da garanzia. Dopo aver versato il sale all’interno della macchina, la spia riempimento SALE si spegne.. La mancanza di sale nel serbatoio potrebbe danneggiare l’addolcitore d’acqua e la resistenza per effetto dell’accumulo di calcare. L’uso del sale è consigliato con qualsiasi tipo di detersivo per lavastoviglie. Ogni volta che occorre aggiungere sale, la procedura deve essere necessariamente eseguita prima dell’inizio del ciclo di lavaggio per evitare rischi di corrosione.

IMPOSTAZIONE DELLA DUREZZA DELL’ACQUA

Per consentire che il dispositivo addolcente dell’acqua agisca al meglio, è essenziale che l’impostazione del livello di durezza dell’acqua tenga conto della sua durezza effettiva nell’utenza domestica. È possibile ottenere il valore di durezza dell’acqua nell’utenza domestica rivolgendosi al proprio fornitore. L’impostazione di fabbrica è “3” e corrisponde a una durezza media dell’acqua. Per modificarle, seguire le istruzioni della sezione “MENU IMPOSTAZIONI”. Tabella di durezza dell’acqua Livello On | OF On | OF °dH °fH Gradi tedeschi Gradi francesi Gradi inglesi 0-6

FILLING THE DETERGENT DISPENSER

L’addolcitore riduce automaticamente la durezza dell’acqua, impedendo la formazione di calcare sulla serpentina e contribuendo a migliorare l’efficienza di lavaggio. Questo sistema si rigenera con il sale, che deve essere perciò rabboccato quando il serbatoio del sale è vuoto. La frequenza di rigenerazione dipende dal livello di durezza impostato - con la durezza dell’acqua impostata al livello 3, la rigenerazione avviene ogni 6 cicli Eco. L’uso di un detersivo non specifico per lavastoviglie potrebbe causare malfunzionamenti o danni all’apparecchio. Il processo di rigenerazione inizia durante il risciacquo finale e termina nella fase di asciugatura, prima del termine del ciclo.

• Ogni rigenerazione comporta: un consumo di ~3,5 litri d’acqua;
• Un prolungamento di 5 minuti della normale durata del ciclo;
• Un consumo di energia minore di 0,005 kWh.

RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE

L’utilizzo di brillantante facilita il processo di ASCIUGATURA delle stoviglie. Il distributore di brillantante A deve essere riempito ogni volta che a spia dell’ indicatore di RIEMPIMENTO BRILLANTANTE sul pannello comandi è illuminata.

1. Aprire il distributore B esercitando opportuna pressione e quindi

sollevando la linguetta posta sul coperchio.

2. Versare delicatamente il brillantante fino al segno che indica il livello

di riferimento massimo (110 ml), ma evitandone la fuoriuscita. Nel caso in cui ciò si verifichi, asciugare immediatamente il liquido fuoriuscito mediante un panno asciutto.

3. Abbassare il coperchio fino ad avvertire lo scatto che ne segnala la chiusura.

Non versare MAI il brillantante direttamente all’interno della vaschetta.

REGOLAZIONE DEL DOSAGGIO DI BRILLANTANTE

Se non si è completamente soddisfatti del processo di asciugatura, è possibile regolare la quantità di brillantante da utilizzare. Per ottenere i migliori risultati nel lavaggio come nell’asciugatura dei piatti, è necessario l’utilizzo combinato di detersivo, brillantante e sale. Si raccomanda l’utilizzo di detersivi privi di fosfati o di cloro, poiché tali sostanze sono dannose per l’ambiente. Un buon lavaggio dipende anche dalla corretta dose di detersivo da utilizzare. Una dose eccessiva non comporta un lavaggio più efficace ma aumenta il livello di inquinamento presente nell’ambiente. È possibile regolare la dosa corretta in base alla qualità di sporcizia da eliminare. In presenza della quantità di sporcizia consueta, utilizzare circa 35g (detersivo in polvere) o 35ml (detersivo liquido) e aggiungere un cucchiaino di detersivo direttamente nella vaschetta. Se si utilizzano le pastiglie, una di esse corrisponde alla dose sufficiente. Se le stoviglie sono soltanto leggermente sporche oppure sono state risciacquate prima di essere poste nella lavastoviglie, ridurre in proporzione la dose di detersivo da utilizzare (dose minima: 25 g/ml), es. tralasciare l’aggiunta di detersivo in polvere/liquido direttamente nella vaschetta. Per aprire la vaschetta del detersivo premere il tasto C. Versare il detersivo esclusivamente nel distributore D asciutta. Mettere la dose di detersivo per il prelavaggio direttamente nella vaschetta.

1. Per il dosaggio corretto del detersivo

fare riferimento ai dati sopra riportati. La vaschetta D contiene indicatori di livello per facilitare il dosaggio del detersivo.

2. Eliminare eventuali residui di detersivo dai bordi del distributore e

chiudere il coperchio fino ad avvertire lo scatto caratteristico.

3. Chiudere il coperchio del distributore sollevandolo fino a portare il

dispositivo di chiusura in sede. Se si utilizzano detersivi ad azione combinata si consiglia di premere il tasto DETERSIVO IN PASTIGLIE, in modo da impostare il programma per un lavaggio e un’asciugatura ottimali. Se si utilizzano detersivi ad azione combinata si raccomanda di aggiungere ugualmente il sale, specialmente in presenza di acqua dura o molto dura (seguire le istruzioni riportate sulla confezione). Per modificarle, seguire le istruzioni della sezione “MENU IMPOSTAZIONI”. Nel caso in cui il livello di brillantante sia impostato su 1 (ECO), il brillantante non viene erogato. In caso di esaurimento del brillantante la spia BRILLANTANTE INSUFFICIENTE non è illuminata. A seconda del modello di lavastoviglie è possibile impostare al massimo 5 livelli di dosaggio. L’impostazione di fabbrica è “5”.

• In presenza di strisce con sfumature blu sulla superficie dei piatti, impostare un livello di dosaggio basso (2-3).
• In presenza di gocce d’acqua o di calcare sulla superficie dei piatti impostare invece dosaggi alti (4-5).

NaturalDry Fase di asciugatura

Lavaggio rapido e asciugatura

Opzioni disponibili *)

0:50 8,0 0,85 La misurazione dei dati per la creazione del programma ECO avviene in condizioni di laboratorio secondo quanto prescritto dalle norme europee EN 60436:2020. Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN. farne richiesta all’indirizzo: dw_test_support@whirlpool.com Questi programmi non richiedono un pre-trattamento delle stoviglie. *) Non è possibile selezionare tutte le opzioni contemporaneamente. **)Ad eccezione del programma Eco, i valori riportati per gli altri programmi sono puramente indicativi. La durata effettiva può dipendere da molti fattori. quali la temperatura e la pressione dell’acqua di alimentazione. la temperatura ambiente. la dose di detersivo utilizzata. la quantità e il tipo di carico e il suo bilanciamento. la selezione di determinate opzioni e la taratura dei sensori. La taratura dei sensori può prolungare la durata dei programmi anche di 20 minuti.

DESCRIZIONE DEI PROGRAMMI

Istruzioni per selezionare il ciclo di lavaggio. P1 ECO Il programma Eco è indicato per le stoviglie mediamente sporche; è il programma più efficiente in termini di consumo combinato di acqua ed energia per questo tipo di stoviglie e viene usato per valutare la conformità dell’apparecchio alla legislazione UE in materia di progettazione ecocompatibile. P2 6th SENSE ® Per piatti con sporco normale e residui secchi di cibo. Rileva il livello di sporco delle stoviglie e seleziona il programma adeguato. Durante il rilevamento del livello di sporco, sul display compare un’animazione e la durata del ciclo viene aggiornata. P6 RAPIDO 30’ Programma indicato per un mezzo carico di stoviglie poco sporche e prive di residui secchi. Non è prevista una fase di asciugatura. P7 SILENZIOSO Adatto al funzionamento nelle ore notturne. Permette di ottenere risultati di lavaggio e asciugatura ottimali con una minima emissione sonora. P8 ANTIBATTERICO Sporco normale e molto sporco, con azione antibatterica supplementare. Ciclo utilizzabile per la manutenzione della lavastoviglie. P3 INTENSIVO P9 PRELAVAGGIO

P4 LAVAGGIO RAPIDO E ASCIUGATURA

P10 AUTOPULENTE Programma consigliato per stoviglie molto sporche, particolarmente indicato per padelle e tegami (non adatto per oggetti delicati). Da utilizzare per sciacquare le stoviglie da lavare successivamente. Questo programma non richiede detersivo. Stoviglie normalmente sporche. Ciclo quotidiano; permette di ottenere risultati di lavaggio e asciugatura ottimali in un tempo inferiore. Programma da utilizzare per la manutenzione della lavastoviglie; deve essere eseguito solo con l’apparecchio VUOTO e usando un detersivo specifico per la manutenzione della lavastoviglie Programma adatto a oggetti delicati, più sensibili alle temperature elevate, ad esempio bicchieri e tazze. Note: SIl ciclo Rapido 30’ è indicato per stoviglie poco sporche. P5 CRISTALLI

È possibile selezionare le varie OPZIONI premendo direttamente il tasto corrispondente (vedi PANNELLO COMANDI). In caso di opzione non compatibile con il programma selezionato vedere la TABELLA DEI PROGRAMMI, il LED corrispondente lampeggia 3 volte in rapida successione ed emette i previsti segnali acustici. L’opzione non è in tal caso abilitata. MULTIZONE Se il carico di stoviglie è ridotto, è possibile eseguire un lavaggio a mezzo carico per limitare il consumo di acqua, elettricità e detersivo. Selezionare un programma compatibile (vedere la “Tabella programmi”) e premere il tasto MULTIZONE: sul display comparirà il simbolo del cestello selezionato: (solo cestello inferiore) (solo cestello superiore) (solo cestello portaposate) Nell’impostazione predefinita, la lavastoviglie esegue il lavaggio in tutti i cestelli. L’opzione è disattivata Ricordarsi di riempire soltanto i cestelli superiore e inferiore e di ridurre conseguentemente la dose di detersivo. Se il cestello superiore viene rimosso, introdurre il detersivo direttamente nell’apparecchio anziché nell’apposita vaschetta. DETERSIVO IN PASTIGLIE (AZIONE COMBINATA) Questa opzione permette di ottimizzare le prestazioni del programma in base al tipo di detersivo utilizzato. Premere il tasto DETERSIVO IN PASTIGLIE (la spia si illumina insieme al simbolo corrispondente) se si utilizza un detersivo in pastiglie ad azione combinata (brillantante, sale e detersivo in un’unica dose). Se si utilizza un detersivo in polvere o liquido, questa opzione deve essere disattivata. TURBO L’opzione consente di ridurre la durata dei principali programmi ma di mantenere la stessa qualità nelle prestazioni di lavaggio e asciugatura. Dopo aver selezionato il programma richiesto, premere il tasto TURBO: la corrispondente spia si illumina. Per deselezionare l’opzione in questione premere nuovamente lo stesso tasto. AVVIO RITARDATO L’avvio del programma può essere posticipato con un ritardo regolabile da 30 minuti a 24 ore.

1. Selezionare il programma richiesto e qualsiasi opzione

necessaria. Per posticipare l’avvio del programma premere (ripetutamente) il tasto AVVIO RITARDATO. Regolabile da 30 minuti a 24 ore. Quando si arriva a un ritardo di 24 ore, premere nuovamente AVVIO RITARDATO per disattivare la funzione.

2. Premere il tasto AVVIO e chiudere la porta entro

4 secondi: Il timer inizia il conto alla rovescia.

3. Una volta trascorso questo periodo di tempo, la

corrispondente spia si spegne e il programma si avvia automaticamente. Una volta avviato il programma non è più possibile impostare la funzione AVVIO RITARDATO.

Una luce a LED proiettata sul pavimento segnala che la lavastoviglie è in funzione. La luce rimane accesa durante il ciclo di lavaggio e lampeggia alla sua conclusione. Nell’impostazione predefinita questa funzione è attiva, ma è possibile disattivarla nel “MENU IMPOSTAZIONI”. NaturalDry Il sistema NaturalDry è una funzione di asciugatura a convezione che apre automaticamente la porta durante/dopo la fase di asciugatura per garantire stoviglie perfettamente asciutte dopo ogni lavaggio. La porta può essere aperta quando la temperatura è tale da non poter danneggiare i mobili della cucina; ciò significa che non si apre se è attiva l’opzione TURBO. Come ulteriore protezione dal vapore, la lavastoviglie viene fornita con una speciale lamina di protezione aggiuntiva. Per istruzioni sul montaggio della lamina protettiva, vedere le (ISTRUZIONI PER L’INSTALLAZIONE). Nell’impostazione predefinita questa funzione è attiva, ma è possibile disattivarla nel “MENU IMPOSTAZIONI”. POWER CLEAN® (LAVAGGIO INTENSIVO) Grazie a potenti getti d’acqua aggiuntivi, questa opzione consente un lavaggio più intenso nell’area del cestello inferiore (vedere a pagina 7, “Opzione Power Clean nel cestello inferiore”). Si raccomanda questa funzione per il lavaggio di pentole e casseruole. Selezionare un programma compatibile (vedere la “Tabella programmi”) e premere questo tasto per attivare la funzione POWER CLEAN (si accenderà la spia corrispondente). RUBINETTO ACQUA CHIUSO - Allarme Lampeggia quando non avviene il carico dell’acqua o il rubinetto dell’acqua è chiuso.

CESTELLO PORTAPOSATE Il terzo cestello è stato progettato per alloggiare le posate durante il lavaggio. Disporre le posate come illustrato nella figura La possibilità di sistemare le posate a parte ne rende più semplice la raccolta dopo il lavaggio e migliora le prestazioni sia nella fase di lavaggio che in quella di asciugatura. Coltelli e altri utensili con bordi affilati devono essere sistemati con le lame rivolte verso il basso. La geometria del cestello prevede anche la possibilità di alloggiare oggetti di piccole dimensioni, come nel caso delle tazzine da caffè per le quali è adibita la zona centrale.

REGOLAZIONE IN ALTEZZA DEL CESTELLO SUPERIORE

È possibile regolare del cestello superiore nel senso dell’altezza: la posizione rialzata consente di sfruttare al massimo il cestello inferiore per riporvi le stoviglie di dimensioni ingombranti, mentre la posizione ribassata consente di utilizzare le sponde ribaltabili creando lo spazio che esse richiedono e di evitare urti con gli oggetti caricati nel cestello inferiore. Il cestello superiore è munito di regolatore in altezza (vedere figura) che non richiede pressione sulle leve; sollevarlo tenendolo per i lati, non appena si trovi in posizione rialzata. Per ripristinare la posizione ribassata, agire sulle leve A poste ai lati del cestello e abbassare il cestello. Si raccomanda vivamente di non procedere alla regolazione in altezza di cestelli già caricati. Non rialzare o ribassare MAI il cestello agendo su un lato soltanto. CESTELLO INFERIORE Per pentole, coperchi, piatti, insalatiere, stoviglie, ecc. In teoria conviene disporre piatti e coperchi di grandi dimensioni ai lati, per evitare interferenze con l’elemento aspersore. Il cestello inferiore è munito di sponde ribaltabili da utilizzare in posizione verticale per la migliore sistemazione dei piatti oppure in posizione orizzontale (abbassata) per consentire il facile carico di scodelle e recipienti per alimenti. Il cestello portaposate è munito di due carrelli scorrevoli per ottimizzare anche lo spazio del cestello inferiore e consentire il caricamento nel cestello superiore di oggetti di una certa altezza. (esempio di carico nel cestello inferiore) CESTELLO SUPERIORE Riporvi i piatti poco resistenti e le stoviglie delicate: vetri, tazze, piattini, insalatiere dai bordi bassi. Il cestello superiore è munito di sponde ribaltabili da utilizzare in posizione verticale per la sistemazione di piattini per tea/dessert oppure in posizione abbassata per consentire il carico di scodelle e recipienti per alimenti. (esempio di carico del cestello superiore)

SPONDE RIBALTABILI CON POSIZIONE REGOLABILE

Le sponde ribaltabili laterali possono essere estese o ripiegate per ottimizzare la disposizione delle stoviglie nel cestello. Si possono disporre i bicchieri da vino nelle sponde ribaltabili in modo assolutamente sicuro, inserendone lo stelo negli appositi spazi. In base al modello:

• per estendere le sponde occorre farle scorrere verso l’alto e ruotarle oppure sganciarle dai fermi e abbassarle.
• per ripiegare le sponde occorre ruotarle e farle scorrere verso il basso oppure sollevarle e agganciarle ai fermi.

OPZIONE POWER CLEAN NEL CESTELLO INFERIORE

L’opzione Power Clean® utilizza specifici getti d’acqua nel retro della cavità per ottenere un lavaggio più intensivo delle stoviglie molto sporche. Il cestello inferiore è munito di Space Zone, lo specifico sostegno estraibile posto nella parte posteriore del cestello e utilizzabile per sostenere in posizione verticale pentole e casseruole e ottimizzare in tal modo lo spazio. Nel disporre pentole e casseruole rivolte verso l’elemento Power Clean® attivare la corrispondente opzione POWER CLEAN dal pannello comandi. Uso dell’opzione Power Clean®:

1. Regolare l’area Power Clean® (G)

ripiegando verso il basso i supporti posteriori piatti per caricare le pentole.

2. Caricare le pentole e le casseruole in posizione inclinata verticale

nell’area Power Clean®. Le pentole devono essere inclinate verso i potenti getti d’acqua.

GLASS CARE Accessorio dedicato che permette di sistemare stabilmente diversi tipi di bicchieri a stelo nel cestello inferiore. Migliora i risultati di lavaggio e asciugatura consentendo un posizionamento ottimizzato e stabile dei bicchieri.

Verificare che la lavastoviglie sia collegata alla rete idrica e che il rubinetto dell’acqua sia aperto.

Aprire la porta a premere il tasto ACCENSIONE/SPEGNIMENTO. Si osservi che i tasti si disattivano quando la porta viene aperta per più di 3/4 rispetto alla posizione verticale (chiusa).

5. SCEGLIERE IL PROGRAMMA E LE OPZIONI PER IL CICLO DI

LAVAGGIO Selezionare il programma più adatto in base al tipo di stoviglie e al grado di sporco (vedere DESCRIZIONE DEI PROGRAMMI). Sul display compare la lettera “P” seguita dal numero del programma (ad esempio, “P 1”). Premere i tasti INDIETRO/AVANTI per cambiare il programma. Selezionare le opzioni richieste (vedere OPZIONI E FUNZIONI).

Avviare il ciclo di lavaggio premendo il tasto AVVIO (il LED si accenderà) e chiudere la porta entro 4 secondi. All'avvio del programma viene emesso un segnale acustico. Se la porta non viene chiusa entro 4 secondi viene emesso un suono di allarme. In questo caso, aprire la porta, premere il tasto AVVIO e richiudere la porta entro 4 secondi.

7. FINE DEL CICLO DI LAVAGGIO

Per segnalare la fine del ciclo di lavaggio vengono emessi alcuni segnali acustici e sul display compare l‘indicazione “End” (Fine). Aprire la porta e spegnere l‘apparecchio premendo il tasto ACCENSIONE/SPEGNIMENTO. Per evitare bruciature, prima di togliere le stoviglie attendere pochi minuti. Scaricare i cestelli, iniziando da quello inferiore. La macchina si disattiva automaticamente nel corso di determinati periodi di inattività prolungata, al fine di ridurre al minimo il consumo di elettricità. Se le stoviglie sono soltanto leggermente sporche oppure sono state risciacquate prima di essere poste nella lavastoviglie, ridurre in proporzione la dose di detersivo da utilizzare.

MODIFICA DI UN PROGRAMMA IN CORSO

Se è stato scelto un programma sbagliato, è possibile cambiarlo purché sia appena iniziato: aprire la porta e premere a lungo il tasto ACCENSIONE/SPEGNIMENTO; l‘apparecchio si spegnerà. Azionare nuovamente la macchina agendo sul tasto ACCENSIONE/SPEGNIMENTO e selezionare il nuovo ciclo di lavaggio con qualsiasi opzione richiesta; avviare il ciclo di lavaggio premendo il tasto AVVIO e chiudere la porta entro 4 secondi.

AGGIUNTA DI ALTRE STOVIGLIE

Senza spegnere l’apparecchio, aprire la porta (l’indicazione “:” smetterà di lampeggiare e inizierà a lampeggiare il LED AVVIO (facendo attenzione al vapore CALDO) e introdurre le stoviglie nell’apparecchio. Premere il tasto AVVIO e chiudere lo sportello entro 4 secondi: il ciclo riprenderà dal punto in cui si era interrotto. INTERRUZIONI ACCIDENTALI In caso di apertura della porta durante il ciclo di lavaggio, o di interruzione dell'alimentazione elettrica, il ciclo si interrompe. Per riprendere il ciclo dal punto in cui si era interrotto, premere il tasto AVVIO e chiudere la porta entro 4 secondi.

CONSIGLI Prima di caricare i cestelli, eliminare tutti i residui di cibo dalle stoviglie e vuotare i bicchieri. Non occorre il risciacquo sotto acqua corrente prima del caricamento. Sistemare le stoviglie in modo che rimangano in sede e non si possano ribaltare; e sistemare le vaschette con le aperture rivolte verso il basso e le parti concave/complesse disposte obliquamente, per consentire all’acqua di lavaggio di raggiungere ogni superficie e scorrervi liberamente. Avvertenza: coperchi, maniglie, vassoi e padelle non devono ostacolare la rotazione degli aspersori. Riporre tutti gli oggetti di piccole dimensioni nel cestello portaposate. Quando molto sporche, riporre piatti e pentole nel cestello inferiore poiché nel relativo settore gli aspersori svolgono un’azione più intensa e consentono migliori prestazioni nel lavaggio. Una volta completata la procedura di carico, accertarsi che gli aspersori possano ruotare liberamente.

STOVIGLIE DI TIPO NON ADATTO

• Stoviglie e posate in legno.
• Bicchieri decorati, pezzi di artigianato e piatti antichi. le decorazioni non sono sufficientemente resistenti.
• Componenti in materiali sintetici che non resistono alle temperature elevate.
• Stoviglie in rame e stagno.
• Stoviglie sporche di cenere, cera, grasso lubrificante o inchiostro. Durante la fase di lavaggio i colori delle decorazioni di bicchieri e pezzi in alluminio/argento possono sbiadire. Alcuni tipi di bicchieri (es. i bicchieri in cristallo) possono divenire opachi anche soltanto dopo un certo numero di lavaggi.

CONSIGLI PER IL RISPARMIO ENERGETICO

• Se la lavastoviglie viene usata secondo le istruzioni del produttore, il lavaggio delle stoviglie a macchina comporta normalmente un MINORE CONSUMO DI ENERGIA e acqua rispetto al lavaggio a mano.
• Per ottimizzare l’efficienza della lavastoviglie si raccomanda di avviare il ciclo di lavaggio con l’apparecchio a pieno carico. Caricando la lavastoviglie fino alla capacità indicata dal produttore si contribuirà a ridurre i consumi d’acqua e di energia. Per informazioni sul caricamento corretto delle stoviglie, leggere la sezione CARICAMENTO DEI CESTELLI. In caso di carico parziale, si raccomanda di usare le apposite opzioni di lavaggio, se disponibili (Mezzo carico/ Zone Wash/ Multizona), caricando solo i cestelli selezionati. Un caricamento non corretto o eccessivo della lavastoviglie può aumentare il consumo di risorse (acqua, energia e tempo, oltre a una maggiore rumorosità) e ridurre le prestazioni di lavaggio e asciugatura.
• Il pre-risciacquo delle stoviglie comporta un maggiore consumo di acqua ed energia e non è consigliato.

DANNEGGIAMENTO DI BICCHIERI E STOVIGLIE

• Utilizzare soltanto bicchieri e porcellane garantite dal produttore per il lavaggio in lavastoviglie.
• Utilizzare un detersivo delicato e adatto al tipo di stoviglie in questione
• Togliere i bicchieri e gli altri elementi dalla lavastoviglie non appena sia terminato il ciclo di lavaggio. IGIENIZZANTE Per evitare la formazione di cattivi odori e sedimenti vari all’interno della lavastoviglie avviare un programma che preveda temperature elevate almeno una volta al mese. Per eseguire la pulizia dell’apparecchio utilizzare un cucchiaino di detersivo e avviare il ciclo in assenza di carico.

MANUTENZIONE E PULIZIA

ATTENZIONE : In caso di intervento di manutenzione, scollegare sempre l’apparecchio dall’alimentazione elettrica. Non utilizzare liquidi infiammabili per la pulizia della macchina. Almeno una volta al mese o ogni 30 cicli di lavaggio,, verificare lo stato del gruppo filtro e se necessario pulirlo completamente sotto getto di acqua corrente, servendosi di spazzola metallica e seguendo le istruzioni sotto riportate:

PULIZIA DELLA LAVASTOVIGLIE

1. Ruotare il filtro cilindrico A in senso antiorario, quindi estrarlo (Fig. 1).

È possibile eliminare qualsiasi segno all’interno dell’apparecchio con l’ausilio di un panno inumidito con acqua e aceto. Le superfici esterne della macchina e il pannello comandi possono essere puliti mediante un panno in materiale non abrasivo preventivamente inumidito con acqua. Non utilizzare solventi o prodotti abrasivi.

PREVENZIONE DEGLI ODORI SGRADEVOLI

2. Smontare il filtro a tazza B esercitando una leggera pressione sulle

sponde laterali (Fig. 2).

3. Far scorrere il filtro a piastra in acciaio inossidabile C, fino ad estrarlo

4. Se si trovano oggetti estranei (frammenti di vetro, porcellana, ossa,

semi di frutta, ecc.), rimuoverli con attenzione.

5. Esaminare il sifone ed eliminare la presenza di qualsiasi residuo di

cibo. NON TOGLIERE MAI l’elemento di protezione della pompa di lavaggio (dettaglio di colore nero) (Fig 4)). Tenere sempre aperta la porta dell’apparecchio per evitare la formazione e la conservazione dell’umidità al suo interno. Pulire regolarmente le guarnizioni lungo il perimetro della porta e il distributore del detersivo con una spugna inumidita. Ciò impedisce che resti di cibo rimangano intrappolati nelle guarnizioni, che è la principale causa di formazione di odori sgradevoli.

Controllare periodicamente l’integrità del tubo di carico. Se fosse danneggiato, sostituirlo con un tubo nuovo reperibile presso il Servizio Assistenza o un rivenditore specializzato. In base al tipo di tubo:

Se il tubo di carico ha un rivestimento trasparente, controllare periodicamente che non vi siano zone di colore più intenso. In questo caso, è possibile che il tubo presenti una perdita e debba essere sostituito. Per i tubi antiallagamento: controllare la finestrella di ispezione della valvola di sicurezza (vedere la freccia). Se è rossa, significa che la funzione antiallagamento si è attivata; in questo caso il tubo deve essere sostituito con uno nuovo. Per staccare il tubo, premere il tasto di sblocco e svitare il tubo.

PULIZIA DEL TUBO DI CARICO ACQUA

Se i tubi dell’acqua sono nuovi o sono rimasti inutilizzati per un periodo prolungato, prima di eseguire i raccordi necessari far scorrere l’acqua per controllare che sia pulita e priva di impurità. In assenza di tale precauzione, il tubo di carico acqua può risultare ostruito con conseguente danneggiamento della lavastoviglie.

PULIZIA DEL GRUPPO FILTRO

Pulire regolarmente il gruppo filtro in modo che nei relativi elementi non si formino ostruzioni e che l’acqua vi scorra regolarmente. L’uso della lavastoviglie con i filtri ostruiti, o con oggetti estranei nel sistema filtrante o nei bracci irroratori, può causare malfunzionamenti e determinare una perdita di prestazioni, un aumento della rumorosità o un maggiore consumo di risorse. Il gruppo filtro è composto da tre elementi filtranti che eliminano la presenza di residui di cibo dall’acqua di lavaggio, rimettendola in circolo ai fini del programma:per ottenere le migliori prestazioni durante il lavaggio è necessario che tali elementi siano sempre puliti. Non utilizzare mai la lavastoviglie priva dei filtri o con i filtri allentati.

Dopo aver pulito i filtri, rimontare il gruppo e fissarlo correttamente in sede ciò è fondamentale per garantire l’efficienza della lavastoviglie.

PULIZIA DEI BRACCI ASPERSORI

I residui di cibo possono occasionalmente formare incrostazioni sui bracci aspersori e bloccare i fori utilizzati per l’irrorazione dell’acqua. Si raccomanda pertanto di ispezionare di volta in volta i bracci e di pulirli mediante piccola spazzola metallica. Per smontare il braccio aspersore superiore, ruotare l’anello di bloccaggio in plastica in senso antiorario. Il rimontaggio del braccio aspersore deve avvenire in modo che il lato con il maggior numero di fori sia rivolto verso l’alto. È possibile smontare l’elemento aspersore del cestello inferiore sollevandolo verso l’alto.

INSTALLAZIONE ATTENZIONE: Nel caso in cui si renda improvvisamente necessario spostare l’apparecchio, mantenerlo in ogni caso in posizione verticale; solo se assolutamente necessario, ribaltarlo sulla schiena.

AVVERTENZA : Non tagliare il tubo di carico dell’acqua per nessun motivo poiché esso contiene anche componenti elettrici sotto tensione. L’adattamento dell’alimentazione idrica a fini di installazione deve essere eseguito soltanto da tecnici qualificati. I tubi di carico e scarico dell’acqua possono essere orientati verso destra oppure verso sinistra, a seconda di quanto necessario per ottenere la migliore installazione possibile. Accertarsi che la lavastoviglie non presenti tubi piegati o schiacciati. Prima di inserire la spina nella presa elettrica, verificare quanto segue:

CONNECTING THE WATER INLET HOSE

• la tensione di alimentazione corrisponde all’intervallo di valori riportato sulla targhetta posta all’interno della porta.

• Far scorrere l’acqua fino a quando sia perfettamente pulita.
• Fissare saldamente in posizione il tubo di carico e aprire il rubinetto. Nel caso in cui il tubo di carico non sia sufficientemente lungo, contattare il distributore o un tecnico specializzato. La pressione dell’acqua deve essere compresa nei valori riportati nella tabella con le caratteristiche tecniche; in caso contrario la lavastoviglie potrebbe non funzionare correttamente. Accertarsi che i tubi non siano piegati né schiacciati. SPECIFICHE PER IL RACCORDO DEL TUBO DI ALIMENTAZIONE ACQUA: ALIMENTAZIONE ACQUA fredda o caldo (valore max. 60°C) CARICO ACQUA 3/4” PRESSIONE ACQUA 0,05 ÷ 1MPa (0,5 ÷ 10 bar) 7,25 – 145 psi

RACCORDO DEL TUBO DI SCARICO ACQUA

Collegare il tubo di scarico ad apposito condotto dal diametro minimo pari a 2 cm A. L’altezza del raccordo del tubo di scarico deve essere compresa tra 40 e 80 cm dal livello del pavimento o dalla superficie di appoggio della lavastoviglie. MAX 80 cm MIN 40 cm Prima di collegare il tubo di scarico dell’acqua allo scarico del lavandino, togliere il tappo di plastica B.

DISPOSITIVO DI PROTEZIONE ANTIRIFLUSSO

Dispositivo antiriflusso. Per evitare il verificarsi di riflussi, la lavastoviglie: - è munita di specifico dispositivo per l’interruzione del flusso di alimentazione dell’acqua in caso di anomalie di funzionamento o di perdite all’interno dell’apparecchio. Alcuni modelli sono muniti anche del dispositivo di sicurezza supplementare New Aqua Stop, che garantisce la protezione antiriflusso anche in caso di rottura del tubo di alimentazione. Non tagliare il tubo di carico dell’acqua per nessun motivo poiché esso contiene anche componenti elettrici sotto tensione.

• la presa elettrica è munita di collegamento a massa conforme alle normative vigenti; ed è

• la presa elettrica è in grado di sopportare il valore massimo di carico previsto per l’apparecchio e riportato sulla targhetta posta all’interno della porta (vedi DESCRIZIONE PRODOTTO).

1. Sistemare la lavastoviglie su superficie solida e piana. In presenza di

pavimentazione non in piano, è possibile regolare l’altezza del piedino anteriore dell’apparecchio fino a ottenere il livellamento corretto. Il corretto livellamento dell’apparecchio rende la sua installazione più stabile e molto meno soggetta a spostamenti o a vibrazioni con eccessiva rumorosità durante il funzionamento.

2. Prima di incassare la lavastoviglie nel relativo vano, apporre la

striscia adesiva trasparente inferiormente al ripiano in legno per proteggerlo da eventuali formazioni di condensa.

3. Sistemare la lavastoviglie in modo che i pannelli laterali o il lato

posteriore siano a contatto con i mobiletti adiacenti o con il muro. L’apparecchio in questione può essere incassato anche sotto un singolo piano di lavoro.

4. Per regolare l’altezza del piedino posteriore, ruotare la boccola

esagonale di colore rosso posta nel centro della parte inferiore del lato anteriore mediante chiave esagonale da 8 mm. Per aumentare l’altezza del piedino ruotare la chiave in senso orario e ruotarla invece in senso antiorario per diminuirla. DIMENSIONI E CAPIENZA: LARGHEZZA 598 mm ALTEZZA 820 mm PROFONDITÀ 555 mm CAPIENZA 14 impostazioni standard del luogo

Se la lavastoviglie non funziona correttamente, provare a risolvere il problema consultando l’elenco sotto riportato. Per errori o problemi di altro tipo, contattare un Servizio Assistenza Tecnica autorizzato; i dati di contatto sono riportati nel libretto di garanzia. Il produttore garantisce la disponibilità delle parti di ricambio per almeno 10 anni dalla data di produzione dell’apparecchio. PROBLEMI POSSIBILI CAUSE SOLUZIONE L’indicatore del sale è acceso Il serbatoio del sale è vuoto. (È possibile che, dopo Riempire il serbatoio con sale (per ulteriori informazioni, vedere pagina 2). aver riempito il serbatoio, la spia del sale resti Regolare la durezza dell’acqua - vedere la tabella a pagina 2. accesa per diversi cicli di lavaggio). L’indicatore del brillantante è acceso La vaschetta del brillantante è vuota. (È possibile che, dopo aver riempito la vaschetta, la spia del brillantan- Riempire la vaschetta con brillantante (per ulteriori informazioni, vedere pagina 2) te resti accesa per diversi cicli di lavaggio). L'apparecchio non è stato collegato correttamente Inserire la spina nella presa di corrente. all'alimentazione elettrica. Mancanza di corrente. La lavastoviglie non Mancata chiusura della porta lavastoviglie. si avvia o i comandi La spina NaturalDry non è inserita. non rispondono. Il ciclo è stato interrotto con l'apertura dello sportello per più di 4 secondi. Per ragioni di sicurezza, la lavastoviglie non si riavvia automaticamente al ripristino della corrente elettrica. Aprire la porta, premere il tasto AVVIO e richiudere la porta entro 4 secondi. Spingere con decisione la porta fino ad avvertire il caratteristico “clic. Premere AVVIO e chiudere lo sportello entro 4 secondi Mancato funzionamento dei vari comandi. Spegnere l’apparecchio premendo il tasto ACCENSIONE/SPEGNIMENTO, riaccenderlo Sul display viene visualizzato F9 o F12 e tutti i LED dopo circa un minuto e riavviare il programma. Se il problema persiste, staccare l’appalampeggiano rapidamente. recchio dalla rete elettrica per un minuto, quindi ricollegarlo. Lo scarico della lavastoviglie non avviene. Sul display viene visualizzato F3 e tutti i LED lampeggiano rapidamente. La rumorosità della lavastoviglie è eccessiva. Ciclo di lavaggio non ancora concluso. Attendere la conclusione del ciclo di lavaggio. Tubo di scarico piegato. Verificare che il tubo di scarico non sia piegato (vedere le ISTRUZIONI DI INSTALLAZIONE). Tubo di scarico del lavandino ostruito. Pulire il tubo di scarico del lavandino. Ostruzione filtro a causa di residui di cibo Pulire il filtro (vedere PULIZIA DEL GRUPPO FILTRO). Urto dei piatti tra loro durante il lavaggio. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). Produzione eccessiva di schiuma. Il dosaggio del detersivo non è stato stabilito in modo corretto oppure il detersivo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DELLA VASCHETTA DEL DETERSIVO). Per riavviare il ciclo in corso, spegnere e riaccendere la lavastoviglie, scegliere un nuovo programma, premere AVVIO e chiudere lo sportello entro 4 secondi. Non aggiungere altro detersivo Errata disposizione delle stoviglie. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). Impedimento nella rotazione dei bracci aspersori a causa dell'interferenza dei piatti. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). Il ciclo di lavaggio è eccessivamente delicato. I piatti non risultano Produzione eccessiva di schiuma. puliti. Selezionare il programma adatto (vedere la TABELLA DEI PROGRAMMI). Il dosaggio del detersivo non è stato stabilito in modo corretto oppure il detersivo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO). Tappo sul vano brillantante non correttamente chiuso. Accertarsi che il tappo sul distributore brillantante sia chiuso. La lavastoviglie non esegue il carico dell'acqua. Sul display viene visualizzato e F6 e tutti i LED lampeggiano rapidamente. La lavastoviglie termina il ciclo di lavaggio troppo presto. Sul display viene visualizzato F15 e tutti i LED lampeggiano rapidamente. Filtro sporco oppure ostruito. Pulire il gruppo filtro (vedere CURA E MANUTENZIONE). Mancanza di sale. Riempire il serbatoio del sale (vedere RIEMPIMENTO DEL SERBATOIO SALE). Assenza di alimentazione idrica o rubinetto chiuso. Accertarsi che il tubo di alimentazione idrica contenga l’acqua necessaria o che il rubinetto sia aperto. Il tubo di carico è piegato Accertarsi che il tubo di carico non sia piegato (vedere INSTALLAZIONE) riprogrammare la lavastoviglie e riavviarla. L’elemento filtrante nel tubo di carico è ostruito; è necessario pulirlo. Dopo aver eseguito le operazioni di ispezione e pulizia, spegnere e accendere la lavastoviglie e avviare un programma nuovo. Il tubo di scarico è posizionato troppo in basso o crea un effetto sifone nell’impianto di scarico domestico. Controllare che l’estremità del tubo di scarico si trovi all’altezza corretta (vedere INSTALLAZIONE). Verificare eventuali effetti sifone nell’impianto di scarico domestico; se necessario, installare una valvola di ingresso aria. Aria nel tubo di mandata dell'acqua. Controllare che non vi siano perdite nell’impianto idraulico o altri problemi che causino l’ingresso di aria. Programma privo di ciclo di asciugatura. Verificare nella tabella dei programmi che il programma selezionato preveda il ciclo di asciugatura. I piatti non risultano Brillantante esaurito oppure dosaggio non adeasciugati. guato. Piatti in materiale antiaderente o in plastica.

ARabboccare il brillantante o adottare dosaggi superiori (vedi RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE). La presenza di gocce d’acqua è normale (vedi CONSIGLI).

PROBLEMS POSSIBLE CAUSES Piatti e bicchieri mostrano striature o Dose di brillantante eccessiva. colorazioni bluastre. Piatti e bicchieri mostrano tracce di calcare o presentano una patina biancastra. SOLUTIONS Diminuire il dosaggio conseguentemente. Livello del sale insufficiente. Riempire il serbatoio del sale (vedere RIFORNIMENTO DEL SERBATOIO DEL SALE). Impostazione errata della durezza dell’acqua. Aumentare i valori impostati (vedere la tabella Durezza dell’acqua). Tappo del serbatoio sale non correttamente chiuso. Verificare che il coperchio del serbatoio del sale sia chiuso saldamente. Brillantante esaurito oppure dosaggio insufficiente. Rabboccare il brillantante o adottare dosaggi superiori. La porta non si chiude. Mancato inserimento dei cestelli fino a fondo corsa. Verificare che i cestelli siano inseriti fino a fondo corsa. La porta non è bloccata. Spingere con decisione la porta fino ad avvertire il caratteristico “clac”. Per le linee guida, la documentazione standard e altre informazioni sui prodotti:

• Visitare il sito web docs.whirlpool.eu
• Oppure, contattare il Servizio Assistenza Tecnica (al numero di telefono riportato sul libretto di garanzia). Quando si contatta il Servizio Assistenza Tecnica, fornire i codici presenti sulla targhetta matricola del prodotto. IEC 436

I dati del modello possono essere richiamati usando il codice QR riportato sull’etichetta energetica. L’etichetta riporta anche il codice identificativo del modello che può essere utilizzato per consultare il portale di registrazione su https://eprel.ec.europa.eu (disponible en determinados modelos solamente).
