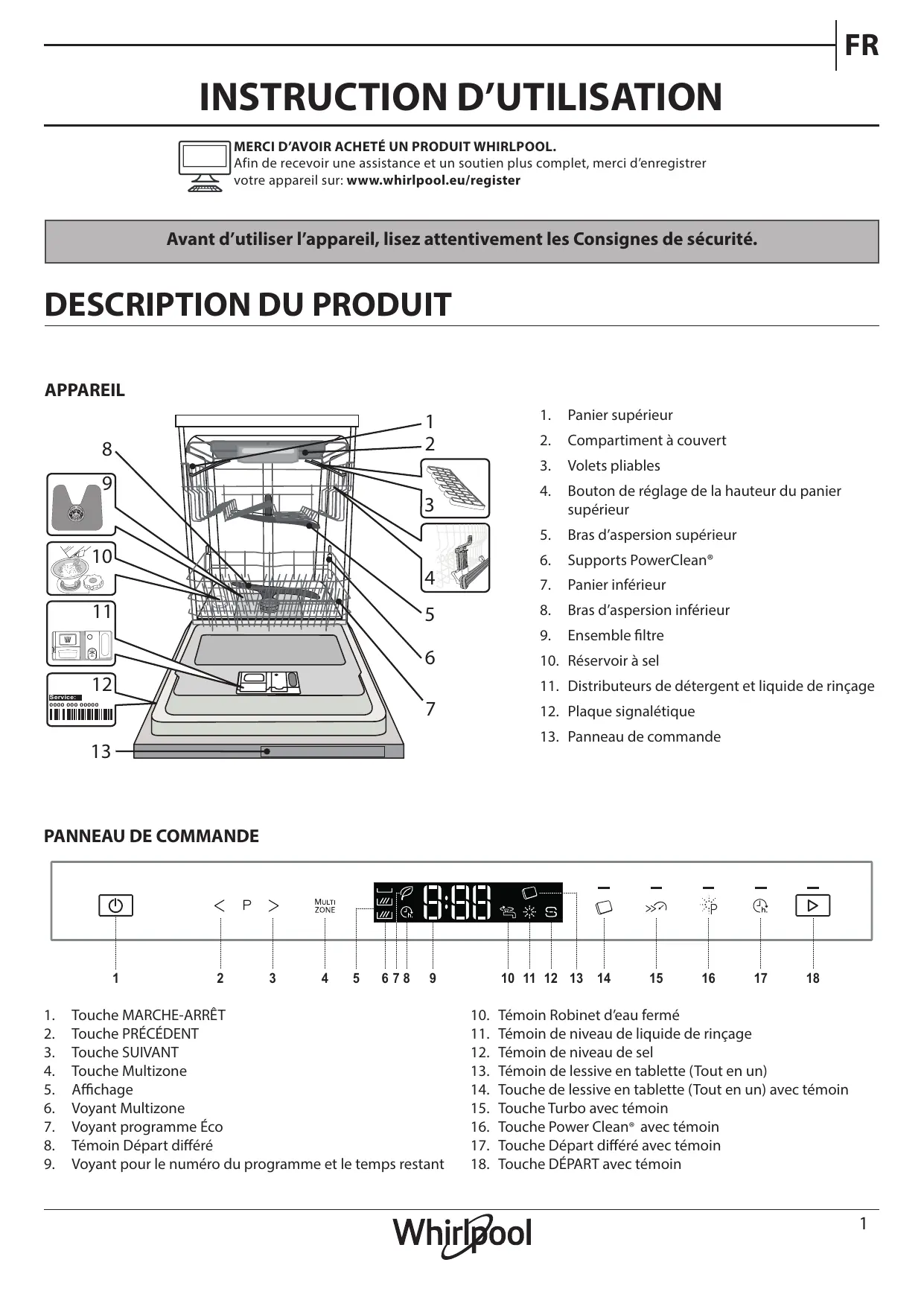

Témoin de lessive en tablette (Tout en un) Touche de lessive en tablette (Tout en un) avec témoin Touche Turbo avec témoin Touche Power Clean® avec témoin Touche Départ différé avec témoin Touche DÉPART avec témoin
1. Allumer l’appareil en appuyant sur la touche MARCHE/ARRÊT. 2. Éteindre l’appareil en appuyant sur la touche MARCHE/ARRÊT. 3. Appuyer sur la touche DÉPART pendant 5 secondes jusqu’à qu’un signal retentisse. 4. L’écran affiche le premier réglage disponible (lettre « A »), suivie de sa valeur (par exemple : 3). 5. Appuyer sur PRÉCÉDENT/SUIVANT pendant faire défiler la liste des réglages disponibles et voir leur valeur (voir le tableau ci-dessous), puis appuyez sur DÉPART si vous souhaitez changer la valeur du réglage affiché : sa valeur commencera à clignoter. 6. Utilisez les boutons PRÉCÉDENT/SUIVANT pour changer la valeur clignotante des réglages sélectionnés, puis appuyez sur DÉPART pour enregistrer la nouvelle valeur : elle arrêtera de clignoter. 7. Pour changer d’autres réglages, répétez les étapes 5-6. 8. Pour quitter le menu, appuyez sur la touche MARCHE/ARRÊT.
(voir « Réglage de la dureté de l’eau » et « Tableau de dureté de l’eau »)
(voir « ajuster le dosage du liquide de rinçage»)
DESCRIPTION DU PRODUIT) et il doit être rempli quand le voyant NIVEAU DE SEL est allumé sur le panneau de commande. 1. Enlevez le panier inférieur et dévissez le bouchon du réservoir (sens antihoraire). 2. La première fois uniquement, vous devez effectuer l’opération suivante : Remplissez d’eau le réservoir à sel. 3. Placez l’entonnoir (voir figure) et remplissez le réservoir de sel jusqu’au bord (environ 1 kg); il est normal qu’un peu d’eau déborde. 4. Enlevez l’entonnoir et essuyez les résidus de sel autour de l’ouverture. Assurez-vous que le bouchon est bien serré pour éviter que du détergent pénètre dans le réservoir durant le cycle de lavage (le réservoir pourrait s’endommager au point de ne plus être réparable). Une fois cette opération complétée, lancez un programme sans charger le lave-vaisselle. Uniquement lancer un « pré-lavage » n’est PAS assez. La solution saline ou les grains de sel résiduels peuvent engendrer une corrosion marquée et endommager de façon irréversible les composants en acier inoxydable. La garantie ne couvre pas les dommages imputables à une situation de ce type. Lorsque le sel est versé dans l’appareil, le voyant AJOUTER DU SEL s’éteint. Utilisez seulement le sel spécialement conçu pour les lavevaisselles. Si le contenant de sel n’est pas rempli, l’adoucisseur et l’élément chauffant peuvent être endommagés à cause de l’accumulation de calcaire. L’utilisation de sel est recommandée avec n’importe quel type de lessive pour lave-vaisselle. Après chaque ajout de sel dans le réservoir, il est obligatoire de lancer immédiatement un cycle de lavage afin d’éviter toute corrosion de la cuve.
Le réglage d’usine est de « 3 » pour la dureté moyenne de l’eau. Pour changer, suivez les instructions de la section « MENU RÉGLAGES »
Pour remettre aux valeurs par défaut d’usine, toutes les valeurs des réglages comprises dans le menu réglages. Après l’activation de ce réglage (ON), la machine s’éteint et rétablit les réglages d’usine. “On” = On, “OF” = Off
La fréquence de régénération dépend du réglage du niveau de dureté de l’eau - la régénération a lieu une fois tous les 6 cycles Eco avec un niveau de dureté de l’eau réglé à 3. Le processus de régénération débute lors du rinçage final et se termine en phase de séchage avant la fin du cycle. • Une régénération simple consomme : ~3,5 L d’eau ; • Prend jusqu’à 5 minutes supplémentaires pour le cycle ; • Consomme moins de 0,005 kWh d’énergie.
Pour obtenir de meilleurs résultats avec les cycles de lavage et de séchage, il est nécessaire de combiner l’utilisation du détergent, du liquide de rinçage, et du sel raffiné. Nous vous conseillons d’utiliser des détergents qui ne contiennent pas de phosphate ou de chlore, ces produits peuvent endommager l’environnement. Pour obtenir de bon résultats durant le lavage, vous devez aussi utiliser la bonne quantité de détergent. Dépasser la quantité recommandée ne garantit pas de meilleurs résultats et augmente la pollution de l’environnement. La quantité peut être ajustée selon le degré de saleté.
Le distributeur de liquide de rinçage A devrait être rempli lorsque le voyant de NIVEAU DE LIQUIDE DE RINÇAGE est allumé à l’écran.
à thé de détergent directement dans la cuve. Si vous utilisez des pastilles, une est suffisante. Si la vaisselle est légèrement sale ou si elle a été rincée avant de la placer dans le lave-vaisselle, réduisez la quantité de détergent utilisée en conséquence (minimum 25 g/ml) c.-à-d. ne placez pas de détergent à l’intérieur de la cuve. Pour ouvrir le distributeur de lessive, appuyez sur le bouton C. Insérez le détergent dans le distributeur sec D seulement. Placez la quantité de détergent pour le prélavage directement dans la cuve.
3. Appuyez sur le bouchon pour le fermer; un clic se fait entendre. Ne JAMAIS verser le liquide de rinçage directement dans la cuve.
Pour changer, suivez les instructions de la section « MENU RÉGLAGES ». Si le niveau de liquide de rinçage est à 1, il n’y aura pas de liquide de rinçage distribué. Le voyant LIQUIDE DE RINÇAGE BAS ne s’allumera pas s’il ne reste plus de liquide de rinçage. Un maximum de 5 niveaux peuvent être réglés selon le modèle du lave-vaisselle. Le réglage d’usine est de « 5 ». • Si vous observez des traces bleuâtres sur la vaisselle, placez sur un niveau plus bas (2-3). • Si vous observez des gouttelettes d’eau ou des traces de calcaire sur la vaisselle, placez sur un niveau plus haut (4-5).
2. Enlevez les résidus de détergent sur le bord des récipients avant de fermer le couvercle; un clic se fait entendre. 3. Fermez le couvercle du distributeur de détergent en le tirant vers le haut jusqu’à ce que le dispositif soit fermement en place.
En cas d’utilisation de lessives tout-en-un, nous recommandons d’utiliser le bouton LESSIVE EN TABLETTE car il ajuste le programme de façon à obtenir toujours les meilleurs résultats de lavage et de séchage. Si vous utilisez des lessives tout-en-un, nous vous recommandons d’ajouter du sel dans tous les cas, en particulier si l’eau est dure ou très dure (suivez les instructions indiquées sur l’emballage).
**) Les valeurs indiquées pour des programmes différents du programme Éco sont fournis à titre indicatif uniquement. Le temps réel peut varier selon des facteurs comme la température et la pression de l’eau, la température de la pièce, la quantité de détergent, la quantité et le type de vaisselle, l’équilibre de la charge, les options supplémentaires sélectionnées, et la calibration du capteur. La calibration du capteur peut augmenter la durée du programme jusqu’à 20 minutes.
(uniquement le rack inférieur sélectionné) (uniquement le rack supérieur sélectionné) (uniquement le rack à couverts sélectionné) Par défaut, l’appareil lave les plats dans tous les racks. L’option est éteinte. Chargez seulement le panier supérieur ou inférieur, et réduisez la quantité de détergent en conséquence. Si le panier supérieur est enlevé, appliquez le détergent directement dans la cuve au lieu du distributeur de détergent.
Appuyez sur le bouton LESSIVE EN TABLETTE (et le symbole correspondant s’illumine) si vous utilisez de la lessive tout-en-un sous forme de tablette (liquide de rinçage, sel et lessive en une seule dose). Si vous utilisez un détergent en poudre ou liquide, cette option doit être éteinte.
Sélectionnez un programme compatible (voir « Tableau des programmes »), appuyez sur le bouton TURBO et le témoin s’allumera. Appuyez de nouveau sur la touche pour annuler l’option.
1. Sélectionnez un programme et les options souhaités. Appuyez sur la touche DÉPART DIFFÉRÉ (plusieurs fois) pour retarder le début du programme. Réglable de 0:30 à 24 heures. Lorsque le réglage 24 heures a été atteint, appuyez encore une fois sur DÉPART DIFFÉRÉ pour désactiver la fonction DÉPART DIFFÉRÉ. 2. Appuyez sur le bouton DÉPART et fermez la porte dans un délai de 4 sec.: la minuterie commence le compte à rebours; 3. Une fois le temps écoulé, le voyant s’éteint et le programme démarre automatiquement. La fonction DÉPART DIFFÉRÉ ne peut pas être réglée une fois qu’un programme a été démarré.
Si la porte reste ouverte pendant plus de 10 minutes, les LED dans le bac s’éteignent pour se rallumer dès que la porte est de nouveau fermée et ouverte). Cette fonction est active par défaut, mais il est possible de la désactiver dans le « MENU RÉGLAGES ».
À titre de protection supplémentaire contre la vapeur, une feuille de protection spécifiquement conçue est ajoutée avec le lave-vaisselle. Pour voir comment monter la feuille de protection, consulter le (GUIDE D’INSTALLATION). Cette fonction est active par défaut, mais il est possible de la désactiver dans le « MENU RÉGLAGES ».
Séparer les couverts facilite le rangement après le cycle de lavage et améliore les programmes de lavage et de séchage. Les couteaux et autres ustensiles avec des bords tranchants doivent être placés dans le panier à couvert avec la pointe vers le bas. La géométrie du panier permet de placer des petits articles comme les tasses à cafés dans l’espace au centre.
Le panier supérieur comprend des supports rabattables qui peuvent être utilisés dans une position verticale lorsque vous placez les soucoupes à thé et à dessert, ou abaissé pour charger les bols et les récipients de nourriture.
être pliés ou dépliés afin d’optimiser la disposition de la vaisselle à l’intérieur du rack. Les verres de vin peuvent être placés de façon sécuritaire dans les volets pliables en insérant le pied de chaque verre dans la fente correspondante. Selon le modèle : • pour déplier les volets, il est nécessaire de les coulisser vers le haut et de les tourner ou de les libérer des griffes et de les tirer vers le bas. • pour replier les volets, il est nécessaire de les tourner et de les faire coulisser vers le bas ou de les tirer vers le haut et de fixer les pattes aux griffes.
Pour abaisser le panier, appuyez sur les leviers A sur les côtés du panier et déplacez-le vers le bas. Nous vous conseillons fortement de ne pas ajuster la hauteur du panier lorsqu’il est chargé. Ne JAMAIS soulever ou abaisser un seul côté du panier.
éviter qu’ils n’entravent le fonctionnement des bras d’aspersion. Le panier inférieur comprend des supports rabattables qui peuvent être placés en position verticale pour charger des plaques, ou en position horizontale (bas) pour faciliter le chargement des casseroles et des bols de salade.
Comment utiliser Power Clean®. 1. Réglez la zone Power Clean® (G) en rabattant les supports pour assiettes arrières pour charger des casseroles. 2. Chargez les grands plats et les casseroles en les inclinant à la verticale dans la zone Power Clean®. Les casseroles doivent être inclinées dans la direction des jets d’eau haute pression.
Il permet de nettoyer et de sécher la vaisselle en permettant un positionnement optimisé et stable des verres.
3. REMPLISSAGE DU DISTRIBUTEUR DE LESSIVE 4. ALLUMAGE DU LAVE-VAISSELLE Ouvrir la porte et appuyer sur le bouton MARCHE/ARRÊT. Veuillez noter que les boutons sont désactivés pendant que la porte est ouverte de plus de 3/4 par rapport à la position verticale (fermée). 5. CHOIX DU PROGRAMME ET PERSONNALISATION DU CYCLE Sélectionnez le programme le plus approprié conformément au type de vaisselle et à son niveau de saleté (voir DESCRIPTION DES PROGRAMMES). L’écran affiche la lettre « P » suivie du chiffre du programme (par exemple « P 1 »). La pression des boutons PRÉCÉDENT/SUIVANT change le programme. Sélectionnez les options désirées (voir OPTIONS ET FONCTIONS). 6. DÉMARRAGE Démarrez le cycle de lavage en appuyant sur le bouton DÉPART (le témoin est allumé) et en fermant la porte dans un délai de 4 secondes. Lorsque le programme démarre, vous entendez un bip unique. Si la porte n’a pas été fermée dans un délai de 4 secondes, l’alarme retentira. Dans ce cas, ouvrez la porte, appuyez sur le bouton DÉPART et fermez à nouveau la porte dans un délai de 4 sec. 7. FIN DU CYCLE DE LAVAGE La fin du cycle de lavage est indiqué par des bips et l’écran affiche «End». Ouvrez la porte et éteignez l’appareil en appuyant sur la touche MARCHE/ARRÊT. Pour éviter de vous brûler, attendez quelques minutes avant de retirer la vaisselle. Déchargez les paniers en commençant par le panier inférieur.
MARCHE/ARRÊT et sélectionnez le nouveau cycle de lavage et les options désirées; Démarrez le cycle de lavage en appuyant sur le bouton DÉPART et en fermant la porte dans un délai de 4 secondes.
CHAUDE!) et placez la vaisselle à l’intérieur du lave-vaisselle. Appuyez sur le bouton DÉPART et fermez la porte dans un délai de 4 secondes, le cycle reprendra là où il s’était interrompu.
Avertissement : les couvercles, poignées, plaques et poêles à frire n’empêchent pas les bras d’aspersion de tourner. Placez les petits articles dans le panier à couvert. La vaisselle et les casseroles très sales devraient être placées sur le panier inférieur car les jets d’eau sont plus forts dans cette section et permet un meilleur rendement lors du lavage. Après avoir chargé l’appareil, assurez-vous que les bras d’aspersion peuvent bouger librement.
• Verres décoratifs délicats, produits artisanaux, et vaisselle antique. Les garnitures ne sont pas résistantes. • Les pièces en matériel synthétique qui ne supportent pas les hautes températures. • La vaisselle en cuivre ou en étain. • La vaisselle tachée de cendre, de cire, de graisse lubrifiante, ou d’encre. Les couleurs des garnitures de verre et des pièces d’aluminium/argent peuvent changer et ternir durant le cycle de lavage. Certains types de verre (p. ex. les objets en cristal) peuvent aussi devenir opaque après plusieurs cycles de lavage.
• Utilisez un détergent doux, adéquat pour la vaisselle. • Retirez les verres et les couverts du lave-vaisselle aussitôt que le cycle de lavage est terminé
• Afin d’optimiser l’efficacité du lave-vaisselle, il est recommandé de débuter le cycle de lavage une fois que le lave-vaisselle est totalement chargé. Le chargement du lave-vaisselle domestique jusqu’à la capacité indiquée par le fabricant contribuera à économiser de l’énergie et de l’eau. Vous trouverez des informations sur le chargement correct de la vaisselle dans le chapitre CHARGEMENT DES PANIERS. En cas de chargement partiel, il est recommandé d’utiliser des options de lavage spécifiques si elles sont disponibles (Demi-charge / Zone Wash/ Multi Zone), en remplissant uniquement les paniers sélectionnés. Un chargement incorrect ou une surcharge du lavevaisselle peut augmenter l’utilisation des ressources (telles que l’eau, l’énergie et le temps, et augmenter le niveau de bruit), en réduisant les performances de nettoyage et de séchage. • Un prérinçage manuel des éléments de vaisselle provoque une augmentation de la consommation d’eau et d’énergie et n’est pas recommandé.
1. Tournez le filtre cylindrique A dans le sens antihoraire et retirez-le (Fig. 1). 2. Enlevez le panier du filtre B en appliquant une légère pression sur les volets latéraux (Fig. 2). 3. Retirez la plaque du filtre en acier inoxydable C (Fig. 3). 4. Si vous trouvez des objets étrangers (comme du verre brisé, de la porcelaine, des os, des pépins de fruits, etc), enlevez-les minutieusement. 5. Inspecter la cavité et enlever les résidus de nourriture. NE JAMAIS ENLEVER la protection de la pompe du cycle de lavage (détails en couleur noir) (Fig 4).
Nettoyez régulièrement les joints autour de la porte et des distributeurs de détergent en utilisant une éponge humide. Ainsi, les résidus de nourriture ne s’accumuleront pas dans les joints (principale cause de la formation de mauvaises odeurs).
Pour dévisser ce tuyau, appuyez le bouton déclencheur tout en dévissant le tuyau.
étrangers à l’intérieur du système de filtration ou des bras de pulvérisation peut provoquer un dysfonctionnement de l’unité provoquant une perte de performances, un fonctionnement bruyant ou une utilisation supérieure des ressources. L’ensemble filtre comprend trois filtres qui séparent les résidus de nourriture de l’eau de lavage pour ensuite faire circuler l’eau. N’utilisez pas le lave-vaisselle sans les filtres ou si un filtre est mal ajusté.
À l’occasion, des résidus de nourriture s’incrustent dans les bras d’aspersion et bloquent les trous utilisés pour asperger de l’eau. Il est donc conseillé de vérifier les bras de temps en temps et de les nettoyer avec une petite brosse non métallique. Pour enlever le bras d’aspersion supérieur, tournez l’anneau de verrouillage en plastique dans le sens antihoraire. Le bras d’aspersion supérieur doit être replacé de façon que le côté avec le plus grand nombre de trous est placé vers le haut. Le bras d’aspersion inférieur peut être enlevé en le tirant vers le haut.
être incliné vers l’arrière. Assurez-vous que le lave-vaisselle ne plie pas ou n’écrase pas les tuyaux.
La prise peut résister à la charge maximum de l’appareil qui est indiquée sur la plaque signalétique située à l’intérieur de la porte (voir DESCRIPTION DU PRODUIT).
Si ce n’est pas le cas, demandez à un technicien qualifié de remplacer la fiche (voir SERVICE APRÈS-VENTE). N’utilisez ni rallonge, ni multiprise. Une fois que l’appareil est installé, le câble d’alimentation électrique et la prise de courant doivent être facilement accessible. Le câble ne doit pas être plié ou écrasé. Si le câble d’alimentation électrique est endommagé, demandé au fabricant ou un Centre d’assistance technique de le remplacer pour éviter de possibles dangers. L’entreprise décline toute responsabilité en cas d’incident si ces règles ne sont pas observées.
• Vissez le tuyau d’alimentation en place et ouvrez le robinet. Si le tuyau d’alimentation n’est pas assez long, contactez un magasin spécialisé ou un technicien agréé. La pression d’eau doit être entre les valeurs indiquées dans le tableau des données techniques - sinon le lave-vaisselle ne fonctionnera pas bien. Assurez-vous que le tuyau n’est pas plié ou écrasé. CARACTÉRISTIQUES POUR LE BRANCHEMENT DU TUYAU D’ALIMENTATION D’EAU ALIMENTATION D'EAU
1. Placez le lave-vaisselle sur un plancher solide et au niveau. Si le plancher est inégale, les supports avant de l’appareil peuvent être ajustés pour atteindre la bonne position horizontale. Si l’appareil est bien nivelé, il sera plus stable et moins enclin à ce déplacer ou vibrer et faire du bruit lors du fonctionnement. 2. Avant d’encastrer le lave-vaisselle, collez la pellicule adhésive transparente sous la tablette de bois afin de la protéger de la condensation qui pourrait se former. 3. Placez le lave-vaisselle de façon à ce que les panneaux latéraux ou le panneau arrière soient en contact avec les meubles ou le mur adjacent. Cet appareil peut aussi être encastré sous un comptoir.
MIN 40 cm Le tuyau d’arrivée d’eau ne doit jamais être coupé, il comprend des pièces électrique sous tension.
8 mm. Tournez la clé dans le sens horaire pour le soulever et dans le sens antihoraire pour l’abaisser.
Réglez la dureté de l’eau - reportez-vous au tableau de la page 2.
Le voyant de (Après le remplissage, il est possible que le voyant du Remplissez le distributeur de liquide de rinçage (pour plus d’informations, reportez-vous liquide de rinçage niveau de liquide de rinçage ne s’éteigne qu’au bout à la page 2). est allumé de plusieurs cycles de lavage).
L’afficheur indique : F3 et toutes les LED clignotent rapidement. Le lave-vaisselle fait beaucoup de bruit.
Broche NaturalDry non entrée. Le cycle est interrompu par une ouverture de la porte supérieure à 4 secondes.
Appuyer sur DÉPART et fermer la porte dans les 4 secondes.
L’afficheur indique : F9 ou F12 et toutes les LED clignotent rapidement.
Si le problème persiste, débranchez l’appareil pendant 1 minute, puis rebranchez-le.
Replacez la vaisselle (voir CHARGEMENT DES PANIERS). sont gênés par la vaisselle. Le cycle de lavage est trop délicat.
Le détergent a été mal mesuré ou il n’est pas adéquat pour les lave-vaisselles (voir Il y a une trop grande quantité de mousse. propre. REMPLIR LE DISTRIBUTEUR DE DÉTERGENT). Le bouchon du compartiment de liquide de rinçaAssurez-vous que le bouchon du distributeur de liquide de rinçage est fermé. ge n’est pas bien fermé. Le filtre est sale ou bouché.
L’afficheur indique : Le tuyau d’arrivée est plié. et F6 et toutes les LED clignotent Le tamis dans le tuyau d’arrivée d’eau est obstrué ; rapidement. il est nécessaire de le nettoyer. Le lave-vaisselle Le tuyau de vidange est positionné trop bas ou se termine le cycle vide dans le système d’évacuation domestique. prématurément L’afficheur indique : F15 et toutes les De l’air est présent dans l’alimentation en eau. LED clignotent rapidement. Le programme sélectionné ne comprend pas de phase de séchage. La vaisselle n'est Il ne reste plus de liquide de rinçage ou les résulpas sèche. tats ne se pas satisfaisants. La vaisselle est antiadhésive ou en plastique.
Assurez-vous que le tuyau d’entrée n’est pas plié (voir INSTALLATION) reprogrammez le lave-vaisselle et relancez-le. Après avoir complété la vérification et le nettoyage, éteignez et rallumez le lave-vaisselle et redémarrez le programme. Vérifiez si l’extrémité du tuyau de vidange est placée à la hauteur correcte (voir INSTALLATION). Vérifiez la vidange dans le système d’évacuation domestique, installez une vanne d’admission d’air si nécessaire. Vérifiez si l’alimentation en eau présente des fuites ou d’autres problèmes laissant entrer de l’air. Vérifiez sur le tableau de programme si le programme sélectionné comprend une phase de séchage. Ajoutez du liquide de rinçage ou augmentez le niveau de dosage (voir REMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE). La présence de gouttelettes d'eau est normale (voir CONSEILS).
Des traces de calcination ou une pellicule blanchâtre sont présentes sur la vaisselle et les verres.
• En utilisant le code QR • Vous pouvez également contacter notre Service après-vente (voir numéro de téléphone dan le livret de garantie). Lorsque vous contactez notre Service après-vente, veuillez indiquer les codes figurant sur la plaque signalétique de l’appareil.
