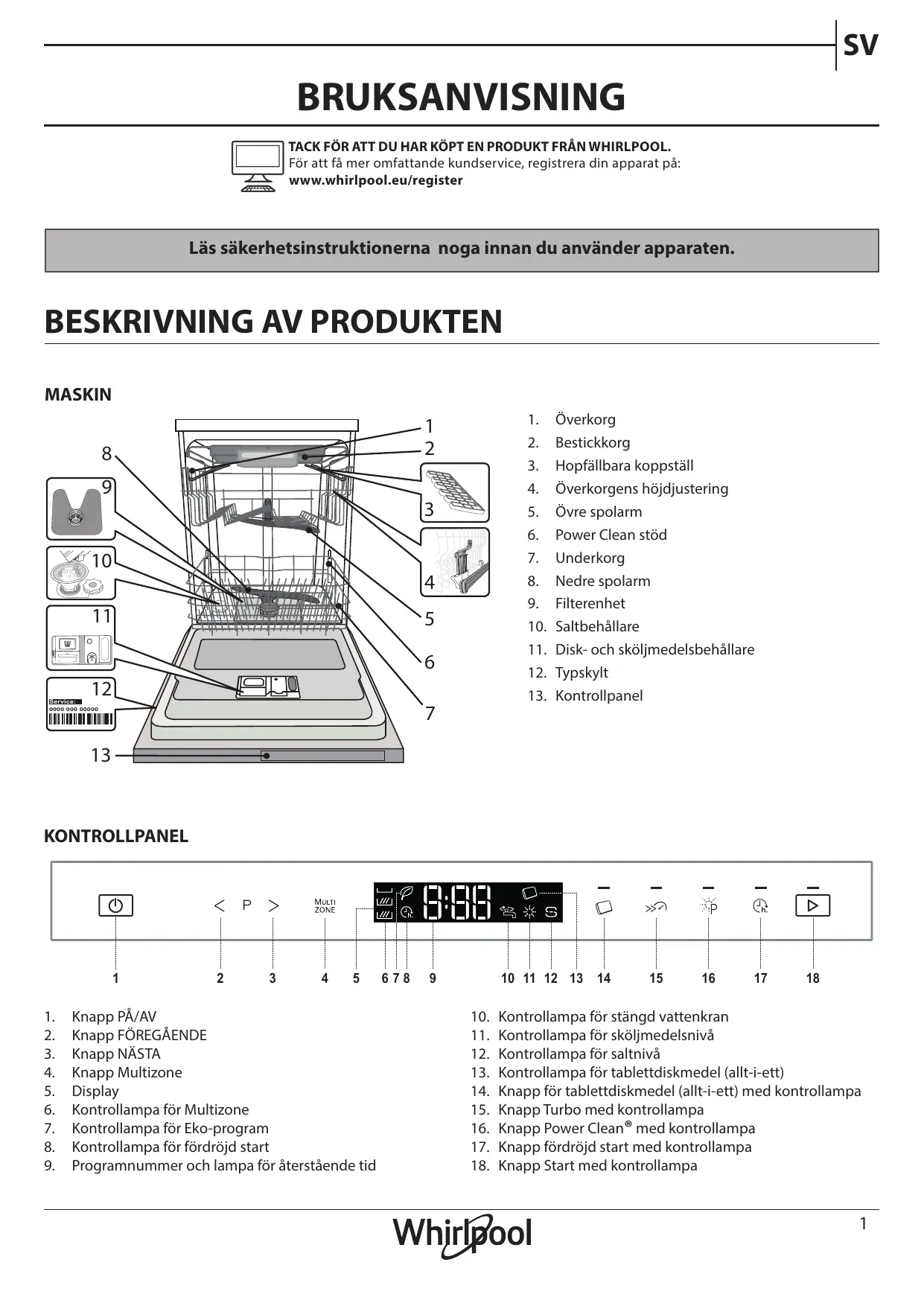

BRUKSANVISNING WIS9040PEL - WIS 9040 PEL WHIRLPOOL

BRUKSANVISNING TACK FÖR ATT DU HAR KÖPT EN PRODUKT FRÅN WHIRLPOOL. För att få mer omfattande kundservice, registrera din apparat på: www.whirlpool.eu/register Läs säkerhetsinstruktionerna noga innan du använder apparaten.

Överkorg Bestickkorg Hopfällbara koppställ Överkorgens höjdjustering Övre spolarm Power Clean stöd Underkorg Nedre spolarm Filterenhet Saltbehållare Disk- och sköljmedelsbehållare Typskylt Kontrollpanel

Knapp PÅ/AV Knapp FÖREGÅENDE Knapp NÄSTA Knapp Multizone Display Kontrollampa för Multizone Kontrollampa för Eko-program Kontrollampa för fördröjd start Programnummer och lampa för återstående tid

Kontrollampa för stängd vattenkran Kontrollampa för sköljmedelsnivå Kontrollampa för saltnivå Kontrollampa för tablettdiskmedel (allt-i-ett) Knapp för tablettdiskmedel (allt-i-ett) med kontrollampa Knapp Turbo med kontrollampa Knapp Power Clean® med kontrollampa Knapp fördröjd start med kontrollampa Knapp Start med kontrollampa

PÅFYLLNING AV SALTBEHÅLLAREN

Efter installation, avlägsna stoppen från korgarna och de elastiska fästelementen från överkorgen. Användning av salt förhindrar KALKBELÄGGNING på disken och på maskinens funktionella komponenter.

• Det är obligatoriskt att SALTBEHÅLLAREN ALDRIG ÄR TOM. INSTÄLLNINGSMENY

Slå på maskinen genom att trycka på knappen PÅ/AV. Slå av maskinen genom att trycka på knappen PÅ/AV. Tryck på START-knappen i 5 sekunder, tills du hör en summerton. Displayen visar den första tillgängliga inställningen (bokstaven ”A”), följd av dess värde (t.ex: 3). Tryck på FÖREGÅENDE/NÄSTA för att gå vidare i listan över möjliga inställningar och se värdet på dem (se nedanstående tabell). Tryck sedan på START om du vill ändra värdet på inställningen som visas: dess värde börjar blinka. Använd knapparna FÖREGÅENDE/NÄSTA för att ändra det blinkande värdet på den valda inställningen och tryck sedan på START för att spara det nya värdet: det upphör att blinka. Upprepa stegen 5–6 för att ändra nästa inställning. Tryck på knappen PÅ/AV för att avsluta inställningsmenyn. BOKSTAV

INSTÄLLNING VÄRDEN (standardvärde – med fet stil) Vattenhårdhet (se ”Inställning av vattenhårdhet” och ”Vattenhårdhetstabell”) 1|2|3|4|5 Sköljmedelsnivå (se ”Justering av sköljmedelsdoseringen”) 1|2|3|4|5 Starta programmet för att visa cykeln när maskinen slås på. ”E”= Eco, ”L”= Last cycle run (sista programcykeln) E|L Ljusstyrka för att ändra displayens ljusstyrka. ”Lo”= låg, ”Hi”= hög Lo | Hi

• Det är viktigt att ställa in vattenhårdheten. Saltbehållaren befinner sig i diskmaskinens nedre del (se PRODUKTBESKRIVNING) och den måste fyllas när kontrollampan för SALTNIVÅ på kontrollpanelen är tänd.

1. Avlägsna underkorgen och skruva loss behållarens lock (moturs).

2. Gör detta endast den första gången: fyll

saltbehållaren med vatten.

3. Sätt tratten på plats (se bild) och fyll saltbehållaren ända upp till kanten (cirka 1 kg); det är

inte ovanligt att lite vatten rinner över.

4. Ta bort tratten och torka bort eventuella saltrester från öppningen.

Kontrollera att locket är ordentligt fastskruvat, så att inget diskmedel kan tränga in i behållaren under diskprogrammet (detta kan skada vattenavhärdaren så att den inte kan repareras). Så fort detta moment utförts ska man köra ett program med tom maskin. Det räcker INTE att köra programmet „Fördisk”. Saltlösning och saltkorn som spillts ut kan orsaka permanenta rostskador på komponenter i rostfritt stål. Ingen garanti ges i händelse av reklamation i detta hänseende. Efter att saltet hällts i maskinen släcks kontrollampan för SALTNIVÅ. Om saltbehållaren inte fylls kan vattenavhärdaren och värmeelementet skadas som resultat av kalkansamling. Användning av salt rekommenderas med alla typer av diskmedel. Närhelst du behöver lägga till salt är det obligatoriskt att slutföra proceduren före diskcykeln startar för att undvika korrosion.

INSTÄLLNING AV VATTENHÅRDHET

För att vattenavhärdaren ska kunna fungera perfekt är det nödvändigt att vattenhårdhetsinställningen grundar sig på den verkliga vattenhårdheten hemma hos dig. Denna information kan du få från din lokala vattenleverantör. Fabriksinställningen är för medelhårt vatten (3). För att ändra dessa, följ anvisningarna i avsnittet ”INSTÄLLNINGSMENY”. Ljudnivå för att justera ljudvolymen. ”OF” = ljudet AV, ”Lo” = låg volym, ”Hi” = hög volym. OF | Lo | Hi Golvbelysning (se ”Tillval och funktioner”) “On” = On, “OF” = Off On | OF Vattenhårdhetstabell Fabriksinställningar för att återställa alla värden i inställningsmenyn till fabriksvärdena. När denna inställning aktiveras (ON), stängs maskinen AV och återgår till fabriksinställningarna. ”On” = På, ”OF” = Av On | OF NaturalDry (se ”Tillval och funktioner”) “On” = On, “OF” = Off On | OF Nivå °dH Grader, tysk standard °fH Grader, fransk standard °Clark Grader, engelska standard

PÅFYLLNING AV DISKMEDELSBEHÅLLAREN

Vattenmjukgöring minskar automatiskt vattenhårdheten och förhindrar följaktligen kalkförekomst på värmaren, vilket också bidrar till bättre rengöringseffektivitet. Detta system regenererar sig själv med salt, därför är det nödvändigt att fylla på saltbehållaren när den är tom. Regenereringsfrekvensen beror på inställningen av vattenhårdhetsnivå - sker regenerering en gång per 6 Eco-program med vattenhårdhetsnivån inställd till 3. Regenereringsprocessen börjar i den sista sköljningen och slutar i torkfasen, innan programmet slutar.

• För en regenerering behövs: ~3.5 L vatten,
• Tar upp till 5 minuter extra för programmet,
• Använder under 0,005 kWh energi. Användning av diskmedel som inte är avsett för diskmaskiner kan orsaka funktionsfel eller skador på apparaten.

PÅFYLLNING AV SKÖLJMEDELSBEHÅLLARE

Om disken bara är lite smutsig, eller om det har sköljts med vatten innan det ställdes in i diskmaskinen, kan mängden diskmedel minskas i proportion (minst 25 g/ml) d.v.s. hoppa över pulver/gel inne i maskinbotten. Sköljmedel underlättar TORKNING av disken. Sköljmedelsbehållaren A ska fyllas på när kontrollampan för SKÖLJMEDELSNIVÅ tänds på kontrollpanelen.

1. Öppna behållaren B genom att trycka och dra upp fliken på locket.

2. Häll försiktigt i sköljmedel tills det når referensmärket max (110 ml)

på påfyllningsöppningen - undvik spill. Om detta skulle hända ska man omedelbart torka upp spillet med en torr trasa

3. Tryck locket nedåt tills du hör ett låsande klickljud.

Häll ALDRIG sköljmedel direkt i maskinbotten.

JUSTERING AV SKÖLJMEDELSDOSERINGEN

Om du inte är helt tillfreds med torkresultatet kan du justera den använda sköljmedelsmängden. För att ändra dessa, följ anvisningarna i avsnittet ”INSTÄLLNINGSMENY”. Om sköljmedelsnivån är inställd på 1 (ECO), tillförs inget sköljmedel. Kontrollampan för LÅG SKÖLJMEDELSNIVÅ kommer inte att tändas om sköljmedlet tar slut. För att få bästa disk- och torkresultat krävs en kombinerad användning av diskmedel, sköljmedel och salt. Vi rekommenderar att man använder diskmedel som inte innehåller fosfater eller klor, då dessa produkter är skadliga för miljön. Bra resultat beror även på att korrekt mängd diskmedel används. Om man överskrider angiven mängd ger detta inte något effektivare diskresultat och miljöförstöringen ökar. Mängden kan anpassas till graden av smuts. Med normalsmutsig disk ska man använda antingen 35 g (pulverdiskmedel) eller 35 ml (flytande diskmedel) och tillsätta en extra tesked diskmedel direkt i maskinens botten. Vid användning av tabletter räcker det med en tablett. Tryck på knappen C för att öppna diskmedelsfacket. Häll diskmedlet i behållaren D, som ska vara torr. Häll fördiskens diskmedel direkt i maskinbotten.

1. Se den ovanstående informationen

när det gäller rätt mängd vid dosering av diskmedel. I diskmedelsfacket D finns det markeringar som unD derlättar doseringen.

2. Avlägsna diskmedelsrester från behållarens kanter och stäng locket

3. Stäng diskmedelsbehållarens lock

genom att trycka på det tills spärren är ordentligt låst. Diskmedelsbehållaren öppnas automatiskt i rätt moment baserat på programmet. Använder du allt-i-ett-diskmedel, rekommenderar vi att du trycker på knappen TABLETTDISKMEDEL, eftersom programmet då anpassas för att alltid ge bästa disk- och torkresultat. Om du använder allt-i-ett-diskmedel rekommenderar vi att du alltid tillsätter salt, särskilt om vattnet är hårt eller mycket hårt (följ instruktionerna på förpackningen). Högst fem olika nivåer kan ställas in med denna diskmaskinsmodell. Fabriksinställningen är ”5”.

• Om du ser blåaktiga streck på tallrikarna, ställ in ett lågt nummer (2-3).
• Om det finns vattendroppar eller kalkmärken på disken, ställ in ett högt nummer (4-5).

Snabb disk &tork P9 Fördisk P10 Självrengöring

Tillgängliga tillval *)

0:50 8,0 0,85 EKO-programmets data har mätts i laboratorium enligt Europeisk Standard EN 60436:2020. Notering för provlaboratorium: För information om villkoren för jämförelseprovningen EN, skriv till e-postadress: dw_test_support@whirlpool.com Disken behöver inte förbehandlas för något av programmen. *) Inte alla tillval kan användas samtidigt. **) Värden som ges för andra program än Eko-programmet är endast vägledande. Den verkliga tiden kan variera beroende på många faktorer så som temperatur och tryck på inloppsvatten, rumstemperatur, diskmedelsmängd, mängd och typ av disk, diskens jämvikt, ytterligare valda tillval och sensorkalibrering. Sensorkalibreringen kan öka diskmaskinens programtid upp till 20 min. PROGRAMBESKRIVNING Instruktioner för val av diskprogram. P1 EKO Eko-programmet är lämpligt för rengöring av en normalt nedsmutsad bordsservis. Det är det effektivaste programmet med avseende på den kombinerade energi- och vattenförbrukningen för denna användning och det används i överensstämmelse med EU:s lagstiftning om ekodesign. P2 6th SENSE För normalsmutsig disk med intorkade matrester. Funktionen känner av nedsmutsningsgraden och anpassar programmet på motsvarande sätt. När sensorn känner av nedsmutsningsgraden visas en animation i displayen och programtiden uppdateras. P6 SNABB 30’ Program som kan benyttes for halv last og mindre skitne tallerkener uten tørre matrester. Har ingen torkningsfas. P7 TYST Lämpar sig för användning av maskinen på natten. Program för optimal diskning och torkning med lägsta bullernivå. P8 STERILISERA Normalt eller hårt smutsad disk, med extra antibakteriell verkan. Kan användas för att utföra underhåll på diskmaskinen. P3 INTENSIVE

Rekommenderat program för mycket smutsig disk, särskilt lämpligt för stekpannor och kastruller (får ej användas för ömtåliga föremål). Normalt smutsig disk. Vardagsprogram som garanterar bra disk- och torkresultat på kort tid. P5 KRISTALL Program för ömtåliga disk som är känslig för höga temperaturer, t.ex. glas och koppar.

Använd för att blötlägga disk som ska diskas vid senare tillfälle. Inget diskmedel ska användas med detta program. Program som ska användas för underhåll av diskmaskinen, som endast ska utföras när diskmaskinen är TOM med specifika tvättmedel utformade för diskmaskinsunderhåll. Anmärkningar: Observera att programmet Snabb 30’ är avsett för lätt smutsade kärl.

TILLVAL kan väljas direkt genom att trycka på motsvarande knapp (se KONTROLLPANEL). Om ett tillval inte är förenligt med det valda programmet se PROGRAMTABELL blinkar motsvarande lysdiod snabbt 3 gånger och ett pipljud avges. Tillvalet aktiveras inte. MULTIZONE Om det inte finns mycket disk som ska diskas, kan man köra en halvtom cykel för att spara vatten, ström och diskmedel. Välj ett lämpligt program (se ”Programtabell”), och tryck sedan på knappen MULTIZONE: symbolen för den valda diskkorgen visas på displayen: (endast den undre korgen har valts) (endast den övre korgen har valts) (endast bestickkorgen har valts) Standardläget är att maskinen diskar disken i alla korgarna. Tillvalsläget är AV. Kom ihåg att bara använda antingen över- eller underkorgen och att minska diskmedelsmängden i proportion. Använd diskmedel direkt i diskutrymmet istället för i diskmedelsbehållaren om den övre korgen avlägsnats.

Programstarten går att senarelägga med mellan 0:30 och 24 timmar.

1. Välj programmet och eventuella tillval. Tr yck på

fördröjningsknappen FÖRDRÖJD START upprepade gånger för att fördröja programstarten. Programstarten kan senareläggas med mellan 0:30 och 24 timmar. När inställningen nått upp till 24 timmar trycker du en gång till på FÖRDRÖJD START för att avaktivera FÖRDRÖJD STARTfunktionen.

2. Tryck på START och stäng luckan inom 4 sekunder: timern

börjar nedräkningen;

3. När tiden har gått släcks kontrollampan och programmet

startar automatiskt. FÖRDRÖJD START-funktionen går inte att ställa in när programmet väl har startats. GOLVBELYSNING DISKMEDEL I TABLETTFORM (allt-i-ett) Med den här inställningen optimerar du programmets effekt för den typ av diskmedel som används. Tryck på knappen DISKMEDEL I TABLETTFORM (kontrollampan tänds) om du vill använda allt-i-ett-diskmedel i tablettform (sköljmedel, salt och diskmedel i 1 dos). Vid användning av diskmedel i pulver eller flytande form ska detta tillval stängas av. TURBO Detta tillval kan användas för att förkorta tiden för huvudprogrammen men behålla samma disk- och torkeffekt. Välj ett lämpligt program (se ”Programtabell”) och tryck på TURBO-knappen. Kontrollampan tänds. Avaktivera funktionen genom att trycka på samma knapp igen. DIODBELYSNING som projiceras på golvet visar att diskmaskinen är i gång. Ljuset förblir tänt under pågående program och blinkar när programmet är klart. Den här funktionen är aktiverad som standard, men går att avaktivera i ”INSTÄLLNINGSMENYN”. NaturalDry NaturalDry är ett fläkttorkningssystem där luckan öppnas automatiskt efter/under torkning för att optimera torkningsprestandan. Luckan öppnas vid den temperatur som är säker för dina köksmöbler. Dörren kommer därför inte att öppnas när TURBO är igång. Ett specialutformat ångskydd i form av en skyddsfolie medföljer diskmaskinen. Information om hur du monterar skyddsfolien finns i INSTALLATIONSANVISNINGAR. Den här funktionen är aktiverad som standard, men går att avaktivera i ”INSTÄLLNINGSMENYN”. POWER CLEAN® Tack vare de extra tryckmunstyckena ger det här tillvalet en mer intensiv och kraftfull diskeffekt i en specifik del av underkorgen(se sidan 6 ”Power Clean i underkorgen”). Detta tillval rekommenderas för disk av kastruller och grytor. Välj ett lämpligt program (se ”Programtabell”) och tryck sedan på knappen för att aktivera POWER CLEAN (kontrollampan tänds). VATTENKRAN STÄNGD - Larm Blinkar när vatten inte tas in eller kranen är stängd.

BESTICKKORG FÄLLBARA KOPPSTÄLL MED JUSTERBART LÄGE Den tredje korgen har utarbetats för bestick. Placera besticken som på bilden. Genom att placera besticken på avstånd från varandra är det lättare att plocka ur dem efteråt och ger bättre disk- och torkresultat. Knivar och andra redskap med vassa kanter ska placeras i bestickkorgen med spetsen vänd nedåt. Korgens geometri gör det möjligt att placera små föremål såsom kaffekoppar i området i mitten. Sidokoppställningarna kan vikas in eller ut för att optimera placerinen av kärl i korgen. Vinglas kan placeras säkert i de vikbara koppställningarna genom att man för in glasens fot i de motsvarande springorna. Beroende på modell:

• för att vika ut ställningarna måste de skjutas upp och roteras eller släppas upp från fästena och dras ner.
• för att vika in ställningarna måste de roteras och skjutas ner eller dras upp och knäppas fast i fästena. UNDERKORG För grytor, lock, tallrikar, salladsskålar, bestick o.s.v. Stora tallrikar och lock placeras bäst på sidorna för att undvika kontakt med spolarmen. Underkorgen är försedd med uppfällbara stöd som kan användas i lodrätt läge för placering av tallrikar eller i vågrätt läge (nedsänkta) för att lättare ställa in grytor och salladsskålar. Bestickkorgen är försedd med två skjutvagnar för att optimera utrymmet i underkorgen och tillåta att placera höga föremål i överkorgen. ÖVERKORG (exempel på fyllning av underkorgen) Placera ömtålig och lätt disk här: glas, koppar, tefat, låga salladsskålar. Överkorgen är försedd med uppfällbara stöd som kan användas i lodrätt läge för placering av tefat/ efterrättstallrikar eller i det nedre läget för att ställa in skålar och matlådor. (exempel på fyllning av överkorgen)

JUSTERA HÖJDEN PÅ ÖVERKORGEN

Höjden på överkorgen kan justeras: i högt läge för att placera skrymmande föremål i underkorgen och i lågt läge för att utnyttja de fällbara koppställen och skapa större utrymme uppåt och undvika kontakt med diskgodset som placerats i underkorgen. Överkorgen är försedd med en Justeringsmekanism för överkorgen (se bild). Lyft korgen utan att trycka på spakarna genom att ta tag i korgens sidor och släpp när korgen är stabil i sitt övre läge. För att sätta tillbaka den i det nedre läget, tryck på spakarna (A) på korgens sidor och flytta korgen nedåt. Vi rekommenderar att du inte justerar höjden på korgen när den är full. Höj eller sänk ALDRIG korgen bara på ena sidan.

Power Clean® använder sig av speciella vattenstrålar i den bakre delen av diskrummet för att diska smutsig disk mer intensivt. Underkorgen har en Utrymmeszon, ett särskilt utdragbart stöd på korgens baksida som kan användas för att hålla stekjärn eller bakplåtar i upprätt läge så att de tar mindre plats. När grytor/pannor placeras vända mot Power Clean®-enheten ska man aktivera POWER CLEAN på panelen. Användning av Power Clean®:

1. Justera Power Clean®-området

(G) genom att fälla ned det bakre tallriksstället för att få plats med kastruller.

2. Placera kastruller och stekpannor i

Power Clean®-området med vertikal.

GLASHÅLLARE Ett särskilt tillbehör som tillåter dig att placera olika slags långskaftade vinglas i den nedre korgen. Glasen står stadigt och säkert medan ett rent och torrt resultat garanteras.

Kontrollera att diskmaskinen är ansluten till vattenförsörjningen och att kranen är öppen.

3. FYLL i DISKMEDELSFACKET

Öppna luckan och tryck på PÅ/AV-knappen. Observera att knapparna avaktiveras när luckan öppnas mer än 3/4 från vertikalt (stängt) läge.

5. VÄLJ PROGRAM OCH SKRÄDDARSY DET

Välj det lämpligaste programmet efter typen av disk och hur smutsig den är (se PROGRAMBESKRIVNINGEN). Displayen visar bokstaven ”P” följd av programnumret (t.ex. ”P 1”). Tryck på någon av knapparna FÖREGÅENDE/NÄSTA för att byta program. Välj önskade tillval (se TILLVAL OCH FUNKTIONER).

Starta programcykeln genom att trycka på START-knappen (diodbelysningen tänds) och stäng luckan inom 4 sekunder. När programmet startas hörs en enstaka summerton. Stängs inte luckan inom 4 sekunder hörs en larmsignal. Öppna i så fall luckan, tryck på START-knappen och stäng åter luckan inom 4 sekunder.

7. DISKPROGRAMMETS SLUT

Slutet på programcykeln signaleras av summertoner och att displayen visar ”End” (slut). Öppna luckan och slå av maskinen genom att trycka på knappen PÅ/AV. Vänta några minuter innan disken tas ut – för att undvika brännskador. Töm korgarna och börja med underkorgen. Maskinen slås automatiskt av när den har stått stilla under en längre tid för att minimera elförbrukningen. Om porslinet bara är något smutsigt, eller om det har sköljts med vatten innan det ställdes in i diskmaskinen, kan mängden diskmedel minskas i proportion.

ÄNDRA ETT PROGRAM SOM KÖRS

Om man valt fel program kan man ändra det, under förutsättning att det precis har börjat: Öppna luckan, tryck in och håll nere knappen PÅ/AV så slås maskinen av. Sätt på maskinen igen med hjälp av knappen PÅ/AV och välj nytt diskprogram och eventuella önskade tillval. Starta programmet genom att trycka på START-knappen och stänga luckan inom 4 sekunder..

LÄGGA TILL EXTRA DISKGODS

Öppna luckan utan att stänga av maskinen (markeringen ”:” slutar att blinka och START-lysdioden börjar blinka) (se upp för HET ånga!) och lägg in diskgodset i diskmaskin. Tryck på START-knappen och stäng luckan inom 4 sekunder. Programmet fortsätter från punkten som det avbröts på. OAVSIKTLIGA AVBROTT Om luckan öppnas under diskprogrammet, eller om strömmen bryts, så stoppar programmet. Tryck på START-knappen och stäng luckan inom 4 sekunder för att åter starta programmet från där det avbröts.

TIPS Innan korgarna fylles ska alla matrester avlägsnas från porslinet och glasen ska tömmas. Du behöver inte skölja diskgodset innan under rinnande vatten. Placera porslinet så att det hålles ordentligt på plats och inte välter; och placera behållare med öppningen nedåt och de konkava/konvexa delarna snett, så att vattnet kan nå alla ytorna och flöda fritt. VARNING: lock, handtag, serveringsfat och stekjärn hindrar inte spolarmarna från att rotera. Placera eventuella mindre föremål i bestickkorgen. Mycket smutsig disk och pannor ska placeras i underkorgen för i denna avdelning spolas vattnet med större kraft och ger bättre diskprestanda. När maskinen fyllts, kontrollera att spolarmarna kan rotera fritt.

• Diskgods och bestick i trä.
• Ömtåliga dekorerade glas, konsthantverk och antikt porslin. Dekorationerna på dessa är inte beständiga.
• Delar i syntetmaterial som inte kan motstå höga temperaturer.
• Diskgods i koppar och tenn.
• Diskgods som har fläckar av aska, vax, smörjmedel eller bläck. Färg på glasdekorationer och delar i aluminium/silver kan förändras och blekas under diskning. Vissa typer av glas (t.ex. kristallföremål) kan även bli ogenomskinliga efter ett antal diskcykler.

TIPS FÖR ENERGIBESPARING

• När hushållets diskmaskin används enligt tillverkarens anvisningar förbrukar diskmaskinen vid diskning av porslin vanligtvis mindre energi och vatten än vid handdiskning.
• För att maximera diskmaskinens effektivitet rekommenderas att du startar diskprogrammet först när diskmaskinen är fulladdad. En fullladdad diskmaskin som laddats upp till den kapacitet som anges av tillverkaren kommer att leda till energi- och vattenbesparingar i hemmet. Information om korrekt insättning av porslin finns i kapitlet INSÄTTNING I KORGAR. För en halvfull maskin rekommenderas det att använda speciella diskalternativ om de finns tillgängliga (Half load/ Zone Wash/ Multizone) (Halvfull/Zondisk/Multizon), så att du bara fyller på utvalda korgar. Felaktig insättning eller överbelastning av diskmaskinen kan öka resursanvändningen (såsom vatten, energi och tid, samt öka ljudnivån), vilket minskar rengörings- och torkprestandan.
• Manuell försköljning av porslin leder till ökad vatten- och energiförbrukning och rekommenderas inte. HYGIENDISK För att undvika lukt och avlagringar som kan samlas i diskmaskinen ska man köra ett högtemperaturprogram minst en gång i månaden. Använd en tesked diskmedel och kör det utan disk för att rengöra din apparat.

SKADOR PÅ GLAS OCH PORSLIN

• Använd endast glas och porslin som garanterats som maskindisksäkert av tillverkaren.
• Använd ett milt diskmedel som lämpar sig för glas och porslin för att undvika vita ränder på glasföremål.
• Avlägsna glas och porslin från diskmaskinen så snart diskcykeln avslutats.

VIKTIGT: Dra alltid ur sladden när maskinen ska rengöras och när underhåll ska utföras. Använd inga brandfarliga vätskor för att rengöra maskinen.

RENGÖRA DISKMASKINEN

Märken på insidan av maskinen kan avlägsnas med hjälp av en trasa som fuktats med vatten och lite ättika. Maskinens utvändiga ytor samt kontrollpanelen kan rengöras med en trasa som inte repar och som fuktats med vatten. Använd inte lösningsmedel eller slipande rengöringsmedel. Kontrollera filterenheten och rengör den noga vid behov under rinnande vatten med en icke-metallisk borste åtminstone en gång per månad eller efter 30 program. Följ instruktionerna nedan:

1. Vrid det runda filtret A moturs och dra ut det (Figur 1).

2. Avlägsna det skålformade filtret B genom att trycka lätt på sidoflikarna (Figur 2).

3. Låt det rostfria platta filtret C glida ut (Figur 3).

4. Om du hittar främmande föremål (som trasigt glas, porslin, ben,

fruktfrön etc.), avlägsna dem försiktigt.

5. Kontrollera fällan och ta bort eventuella matrester. TA ALDRIG

BORT diskcykelns pumpskydd (svart del) (Figur 4).

Låt alltid maskinens lucka stå öppen för att undvika att det formas fukt som står kvar i maskinen. Rengör tätningarna runt luckan samt diskmedelsbehållarna regelbundet med en fuktig svamp. På så sätt undviker man att det fastnar matrester i tätningarna, som är den främsta orsaken till att det formas obehaglig lukt.

Kontrollera regelbundet att inloppsslangen inte är skör och uppvisar sprickor. Om den är skadad ska du byta ut den mot en ny slang från vår kundtjänst eller din specialiserade återförsäljare. Beroende på typ av slang:

Om inloppsslangen har genomskinlig mantel ska du regelbundet kontrollera om den har lokala färgförstärkta punkter. Om så är fallet kan slangen ha en läcka och måste då bytas ut. För vattnets stoppslangar: Kontrollera det lilla inspektionsfönstret för säkerhetsventilen (se pilen). Om den är röd har vattnets stoppfunktion aktiverats och slangen måste bytas ut mot en ny. För att skruva loss denna slang, tryck på frigöringsknappen medan du skruvar loss slangen.

Efter rengöring av filtren, montera tillbaka filterenheten på plats på rätt sätt detta är nödvändigt för att man ska kunna bibehålla diskmaskinens effektivitet.

I vissa fall kan matrester fastna på spolarmarna och blockera hålen som vattnet spolas ut genom. Det rekommenderas därför att man kontrollerar spolarmarna lite då och då och rengör dem med en liten icke-metallisk borste. För att ta loss den övre spolarmen, vrid låsringen i plast moturs. Den övre spolarmen ska sättas tillbaka så att sidan med flest hål är vänd uppåt.

RENGÖRING AV FILTERENHETEN

Den nedre spolarmen kan tas bort genom att dra den uppåt. Om vattenslangarna är nya, eller om de använts under en längre tid, låt vattnet rinna för att försäkra dig om att det är rent och fritt från föroreningar innan nödvändiga kopplingar utförs. Om denna försiktighetsåtgärd inte vidtas kan vatteninloppet blockeras och diskmaskinen skadas. Rengör filterenheten regelbundet så att filtren inte igensätts och avloppsvattnet rinner ut som det ska. Användning av diskmaskin med tilltäppta filter eller främmande föremål i filtreringssystem eller sprayarmar kan orsaka funktionsfel på enheten, vilket kan leda till sämre prestanda, buller eller en högre resursanvändning. Filterenheten består av tre filter som avlägsnar matrester från diskvattnet och sen låter vattnet återcirkulera. De måste rengöras om du vill uppnå bästa resultat för varje diskning. Diskmaskinen får inte användas utan filter eller om filtret sitter löst.

INSTALLATION VIKTIGT: Om maskinen måste flyttas ska den bibehållas i upprätt läge. Om det absolut är nödvändigt kan man luta den bakåt.

ANSLUTNING AV VATTENTILLFÖRSELN

Anpassning av vattentillförseln för installation får endast utföras av en kvalificerad tekniker. In- och utloppsslangarna för vattnet kan placeras både till höger eller till vänster för bästa möjliga installation. Kontrollera att diskmaskinen inte böjer eller trycker ihop slangarna. ELEKTRISK ANSLUTNING VARNING: Under inga som helst omständigheter får vatteninloppsslangen klippas av, då den innehåller strömförande elektriska delar. Innan kontakten sätts i uttaget, kontrollera att:

ANSLUTNING AV VATTENINLOPPSSLANGEN

• Uttaget är jordat och följer gällande föreskrifter;
• Uttaget tål apparatens maximala belastning som anges på typskylten som sitter på insidan av luckan (se PRODUKTBESKRIVNING).
• Strömförsörjningens spänning faller inom de värden som anges på dataplåten på luckans insida.
• Uttaget är förenligt med apparatens stickpropp. SPECIFIKATIONER FÖR ANSLUTNING AV VATTENTILLFÖRSELSLANGEN: Om detta inte skulle vara fallet, be en auktoriserad tekniker att byta ut kontakten (se KUNDTJÄNST). Använd inte förlängningskablar eller grenuttag. När maskinen har installerats ska strömförsörjningskabeln och eluttaget vara lättillgängliga. Kabeln får inte vara böjd eller hoptryckt. Om strömförsörjningskabeln är skadad ska den bytas ut av tillverkaren eller av dess auktoriserade verkstad för att förebygga all eventuell risk. Företaget ansvarar inte för eventuella olyckor om dessa föreskrifter inte observeras.

• Låt vattnet rinna tills det är helt klart.
• Skruva fast inloppsslangen hårt på plats och vrid kranen. Om inloppsslangen inte är tillräckligt lång, kontakta en specialaffär eller en auktoriserad tekniker. Vattentrycket måste befinna sig inom de värden som anges i den tekniska datatabellen – annars kan det hända att diskmaskinen inte fungerar på rätt sätt. Kontrollera att slangen inte är böjd eller hoptryckt. VATTENTILLFÖRSEL kallt eller varmt (max. 60 °C) VATTENINTAG 3/4” VATTENTRYCKETS STYRKA 0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25–145 psi

ANSLUTNING AV VATTENUTLOPPSSLANGEN

Anslut utloppsslangen till en avloppsledning med en minimidiameter på 2 cm A. Utloppsslangens anslutning måste sitta på en höjd på mellan 40 till 80 cm från golvet eller den yta på vilken diskmaskinen står. MAX 80 cm MIN 40 cm Innan vattenutloppsslangen ansluts till diskhons avlopp ska plastpluggen B tas bort.

PLACERING OCH NIVELLERING

1. Placera diskmaskinen på ett plant robust golv. Om golvet är ojämnt

kan framfötterna justeras tills maskinen står i våg. Om maskinen står i våg blir den stabilare och det finns mindre risk för att den flyttar sig eller ger upphov till vibration och buller när den kör. 2. Innan diskmaskinen passas in, placera den självhäftande genomskinliga remsan under trähyllan för att skydda den mot eventuell fukt som kan bildas.

3. Placera diskmaskinen så att dess sidor eller bakre panel befinner sig

i kontakt med de omgivande skåpen eller med väggen. Maskinen kan också passas in under en bänkskiva. 4. För att justera höjden på den bakre foten, vrid på den röda sexkantiga bussningen i mitten längst ned på diskmaskinens framsida med hjälp av en sexkantsnyckel med en öppning på 8 mm. Vrid nyckeln medurs för att öka höjden och moturs för att sänka den. MÅTT, KAPACITET OCH FÖRBRUKNING: BREDD 598 mm HÖJD 820 mm DJUP 555 mm KAPACITET 14 standardkuvert

ANSLUTNING AV VATTENUTLOPPSSLANGEN

Översvämningsskydd. För att skydda mot översvämning är diskmaskinen: - utrustad med ett särskilt system som blockerar vattentillförseln vid fel eller läckage från maskinens insida. Vissa modeller är också utrustade med den ytterligare säkerhetsanordningen New Aqua Stop, som garanterar översvämningsskydd även om en vattentillförselslang skulle gå sönder. Under inga som helst omständigheter får vatteninloppsslangen klippas av, då den innehåller strömförande elektriska delar.

FELSÖKNING Om din diskmaskin inte fungerar ordentligt, kontrollera om problemet kan lösas genom att gå igenom följande lista. För andra fel eller problem, kontakta auktoriserad kundservice. Kontaktinformationen finns i garantihäftet. Tillverkaren säkerställer tillgången på reservdelar i minst 10 år efter produktionsdatum för denna apparat. PROBLEM

Saltindikatorn Saltbehållaren är tom. (Saltindikatorn kan fortsätta att lysa under flera diskningar). lyser Spolglansindikatorn lyser Diskmaskinen startar inte eller svarar inte på knapptryck. Diskmaskinen töms inte. ÅTGÄRDER Fyll på salt i behållaren (se sidan 2 för mer information). Justera vattnets hårdhet (se tabellen på sidan 2). Behållaren för spolglans är tom. (Spolglansindikatorn kan fortsätta att lysa under flera diskningar). Fyll på spolglans i behållaren (se sidan 2 för mer information). Maskinen har inte anslutits till elnätet på rätt sätt. För in kontakten i uttaget. Strömavbrott. Av säkerhetsskäl startar inte diskmaskinen automatiskt när strömmen återvänder. Öppna diskmaskinens lucka, tryck på START-knappen och stäng luckan inom 4 sek. Diskmaskinsluckan är inte stängd. NaturalDry-stiftet är inte indraget. Tryck hårt på luckan tills du hör ett "klick". Cykeln avbryts för lucköppning för > 4 sekunder. Tryck på START och stäng luckan inom 4 sekunder. Den svarar inte på knapptryck. Displayen visar: F9 eller F12 och alla lysdioder blinkar snabbt Slå av maskinen genom att trycka på knappen PÅ/AV, slå sen på den efter cirka en minut och starta om programmet. Om problemet kvarstår, koppla ur apparaten i 1 minut och koppla sedan tillbaka den igen. Diskprogrammet är ännu inte avslutat. Vänta till diskprogrammet är klart. Tömningsslangen är böjd. Displayen visar: F3 och alla lysdioder blinkar snabbt Diskhons avloppsrör är blockerat. Filtret är igensatt av matrester Kontrollera att tömningsslangen inte är böjd (se Installation). Diskmaskinen Tallrikarna skramlar mot varandra. bullrar för mycket. Placera porslinet rätt (se STÄLLA IN DISKEN). Disken blir inte ren. Rengör diskhons avloppsrör. Rengör filtret (se RENGÖRING AV FILTERENHET). En överdriven mängd skum har producerats. Diskmedlet har inte doserats rätt, eller är inte lämpligt för användning i diskmaskin (se PÅFYLLNING AV DISKMEDELSBEHÅLLAREN). Starta om det aktuella programmet genom att stänga av diskmaskinen och sedan slå på den igen, välja ett nytt program, trycka på START och stänga luckan inom 4 sekunder. Tillsätt inget ytterligare diskmedel. Porslinet har inte placerats rätt. Placera porslinet rätt (se STÄLLA IN DISKEN). Spolarmarna kan inte rotera fritt, de hindras av disken. Placera porslinet rätt (se STÄLLA IN DISKEN). Diskcykeln är för mild och/eller diskmedlets verkan är för låg. Välj ett lämpligt diskprogram (se PROGRAMTABELL). En överdriven mängd skum har producerats. (se KUNDTJÄNST) Diskmedlet har inte doserats rätt, eller är inte lämpligt för användning i diskmaskin (se PÅFYLLNING AV DISKMEDELSBEHÅLLAREN). Sköljmedelsbehållarens lock är inte ordentligt stängt. Kontrollera att locket till sköljmedelsbehållaren är stängt. Diskmaskinen tar inte in vatten. Displayen visar: och F6, och alla lysdioder blinkar snabbt Filtret är smutsigt eller igensatt. Rengör filterenheten (se Skötsel och underhåll). Det finns inget salt. Fyll saltbehållaren (se PÅFYLLNING AV SALTBEHÅLLAREN). Inget vatten i vattentillförseln eller stängd kran. Kontrollera att det finns vatten i vattentillförseln eller att kranen är öppen. Tilloppsslangen är böjd. Kontrollera att tilloppsslangen inte är böjd (se Installation) omprogrammera diskmaskinen och starta på nytt. Silen i inloppsvattenslangen är igensatt, den måste rengöras. Efter kontroll och rengöring, slå på och slå av diskmaskinen och starta om ett nytt program. Diskmaskinen avslutar program- Avloppsslangen är placerad för lågt eller sugs in i hemavloppssystemet. met i förtid. Displayen visar: F15 och alla lysdioder blinkar Luft i vattenförsörjningen. snabbt

Kontrollera om änden av avloppsslangen är placerad i rätt höjd (se INSTALLATION).Kontrollera om den sugs in i hemavloppssystemet, montera luftventilen vid behov. Kontrollera vattenförsörjningen för läckor eller andra problem med luftinsläpp.

ÅTGÄRDER Disken har inte torkats. Det valda programmet har ingen torkfas. Kontrollera på programtabellen om det valda programmet har någon torkfas. Sköljmedlet har tagit slut eller också är lösningen inte lämplig. Tillsätt sköljmedel eller ställ in doseringsnivåerna högre (se PÅFYLLNING AV SKÖLJMEDELSDISPENSERN). Diskgodset är gjort av non-stick material eller plast. Det är normalt att det förekommer vattendroppar (se TIPS). För hög sköljmedelsdosering. Justera doseringen nedåt. Saltnivån är för låg. Fyll saltbehållaren (se PÅFYLLNING AV SALTBEHÅLLAREN). Inställning av vattenhårdhet är inte tillräcklig. Öka värdena (se Vattenhårdhetstabell). Locket till saltbehållaren är inte ordentligt stängt. Se till att saltbehållarens lock är ordentligt åtskruvat. Sköljmedlet är slut eller doseringen är otillräcklig. Tillsätt sköljmedel eller ställ in doseringsnivåerna högre. Tallrikarna och glasen har blå ränder eller är blåaktiga. Tallrikarna och glasen påvisar kalkavlagringar eller vitaktig beläggning. Luckan låses inte. Korgarna är inte rätt inpassade. Luckan är inte låst. Kontrollera att korgarna är rätt inpassade. Tryck hårt på luckan tills du hör ett "klickljud". Du kan få åtkomst till policy, standarddokumentation och ytterligare produktinformation genom att:

• Besöka vår webbsida docs.whirlpool.eu
• Eller, genom att kontakta vår kundservice (Se telefonnumret i garantihäftet). När du kontaktar vår kundservice, ange koderna som står på produktens typskylt. IEC 436

Modellinformationen kan hämtas med QR-koden som finns på energietiketten. Etiketten innehåller också modellidentifieraren som kan användas för att konsultera registerportalen på https://eprel.ec.europa.eu (tillgänglig på vissa modeller).
