MANUALE UTENTE WHW60D2B WHIRLPOOL

Pannello di controllo della cantinetta vino .............................. 3

Funzione di apertura automatica della porta ............................ 6

Funzione di ripristino della temperatura ................................. 7

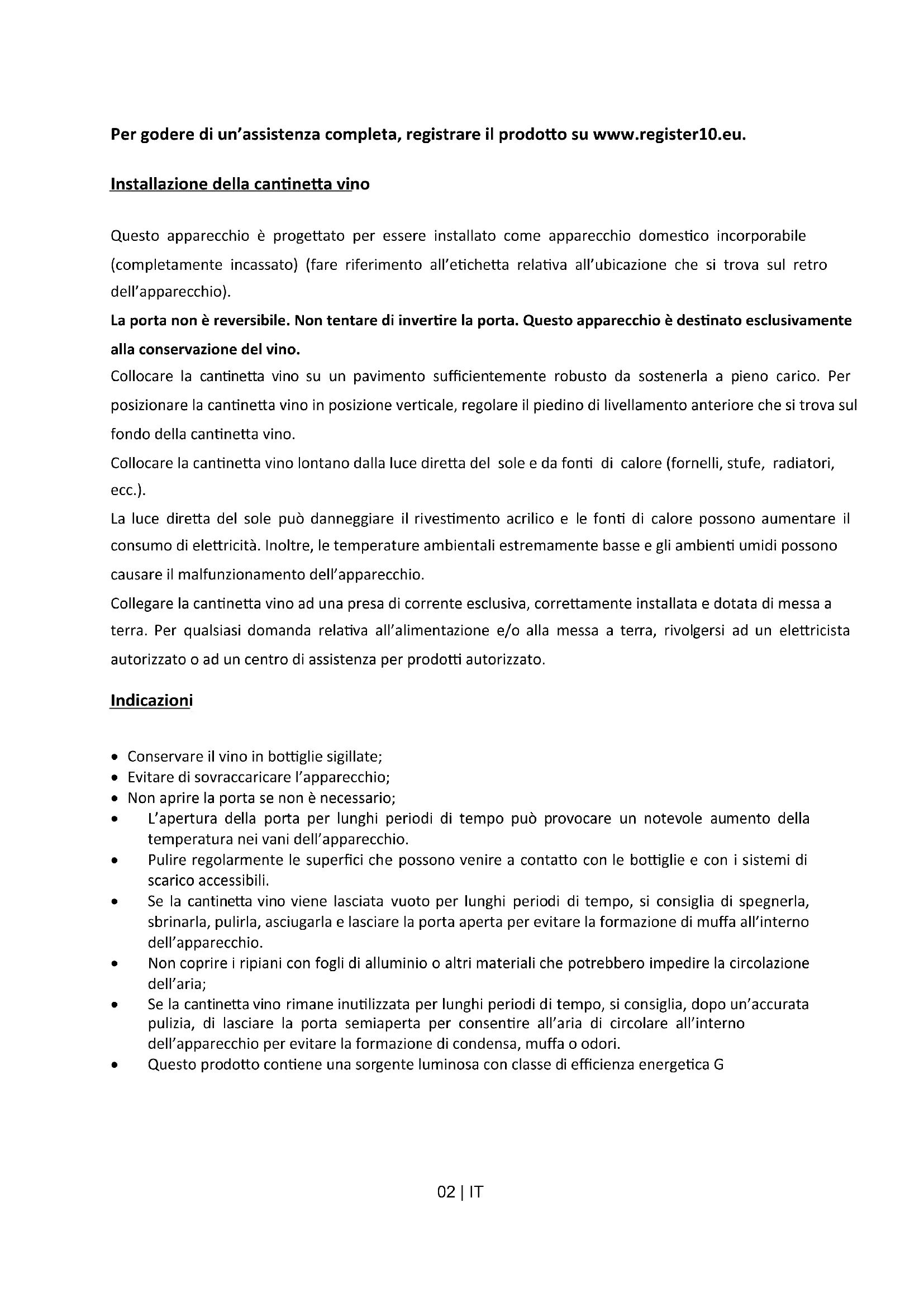

Le informazioni sul modello memorizzate nel database dei prodotti possono essere ricercate accedendo al seguente sito web e cercando il numero di identificazione del modello (*) che si trova sull’etichetta energetica. https://eprel.ec.europa.euPer godere di un’assistenza completa, registrare il prodotto su www.register10.eu. Installazione della cantinetta vino Questo apparecchio è progettato per essere installato come apparecchio domestico incorporabile (completamente incassato) (fare riferimento all’etichetta relativa all’ubicazione che si trova sul retro dell’apparecchio). La porta non è reversibile. Non tentare di invertire la porta. Questo apparecchio è destinato esclusivamente alla conservazione del vino. Collocare la cantinetta vino su un pavimento sufficientemente robusto da sostenerla a pieno carico. Per posizionare la cantinetta vino in posizione verticale, regolare il piedino di livellamento anteriore che si trova sul fondo della cantinetta vino. Collocare la cantinetta vino lontano dalla luce diretta del sole e da fonti di calore (fornelli, stufe, radiatori, ecc.). La luce diretta del sole può danneggiare il rivestimento acrilico e le fonti di calore possono aumentare il consumo di elettricità. Inoltre, le temperature ambientali estremamente basse e gli ambienti umidi possono causare il malfunzionamento dell’apparecchio. Collegare la cantinetta vino ad una presa di corrente esclusiva, correttamente installata e dotata di messa a terra. Per qualsiasi domanda relativa all’alimentazione e/o alla messa a terra, rivolgersi ad un elettricista autorizzato o ad un centro di assistenza per prodotti autorizzato. Indicazioni Conservare il vino in bottiglie sigillate; Evitare di sovraccaricare l’apparecchio; Non aprire la porta se non è necessario; L’apertura della porta per lunghi periodi di tempo può provocare un notevole aumento della temperatura nei vani dell’apparecchio. Pulire regolarmente le superfici che possono venire a contatto con le bottiglie e con i sistemi di scarico accessibili. Se la cantinetta vino viene lasciata vuoto per lunghi periodi di tempo, si consiglia di spegnerla, sbrinarla, pulirla, asciugarla e lasciare la porta aperta per evitare la formazione di muffa all’interno dell’apparecchio. Non coprire i ripiani con fogli di alluminio o altri materiali che potrebbero impedire la circolazione dell’aria; Se la cantinetta vino rimane inutilizzata per lunghi periodi di tempo, si consiglia, dopo un’accurata pulizia, di lasciare la porta semiaperta per consentire all’aria di circolare all’interno dell’apparecchio per evitare la formazione di condensa, muffa o odori. Questo prodotto contiene una sorgente luminosa con classe di efficienza energetica G

02 | ITPannello di controllo della cantinetta vino

Premere e tenere premuto il pulsante ( ) per 3 secondi per spegnere l’apparecchio. Premere gentilmente il pulsante per riaccendere l’apparecchio. Una volta alimentato, il pulsante di alimentazione sarà lungo e brillante.

Modifica delle modalità di funzionamento L’impostazione predefinita è la modalità “STD” (Standard) quando l’apparecchio è collegato alla rete elettrica. Ad ogni pressione del pulsante si passa da una modalità all’altra: STD, ECO e DEMO.

Modifica della modalità di illuminazione LED L’impostazione predefinita prevede l’accensione della luce al 50% della luminosità quando la porta è aperta, lo spegnimento della luce quando la porta è chiusa. Ogni pressione del pulsante alterna le diverse modalità: 24Hr, 30Min e 1Min.

24Hr: La luce rimane costantemente accesa sia a porta aperta che chiusa. (100% di luminosità a porta aperta e 50% di luminosità a porta chiusa).

30Min: Funzione di spegnimento ritardato A: 100% di luminosità a porta aperta. 50% di luminosità a porta chiusa e la luce LED si spegne automaticamente dopo 30 minuti.

1Min: Funzione di spegnimento ritardato B. 100% di luminosità a porta aperta. 50% di luminosità a porta chiusa e la luce LED si spegne automaticamente dopo un minuto.

Impostazione di temperatura della zona superiore (pulsante ‘up’) Premere questo pulsante per aumentare la temperatura con incrementi di un grado. Quando l’impostazione raggiunge il valore limite superiore della temperatura di 18℃, la temperatura impostata non cambierà più.

Impostazione di temperatura della zona superiore (pulsante ‘down’)

Premere questo pulsante per abbassare la temperatura con incrementi di un grado. Quando l’impostazione raggiunge il valore limite inferiore della temperatura di 5

, la temperatura impostata non cambierà più.

Impostazione di temperatura della zona inferiore (pulsante ‘up’)

Premere questo pulsante per aumentare la temperatura con incrementi di un grado. Quando l’impostazione raggiunge il valore limite superiore della temperatura di 18℃, la temperatura impostata non cambierà più.

Impostazione di temperatura della zona inferiore (pulsante ‘down’)

Premere questo pulsante per abbassare la temperatura con incrementi di un grado. Quando l’impostazione raggiunge il valore limite inferiore della temperatura di 5

, la temperatura impostata non cambierà più.

Per passare da Celsius a Fahrenheit e viceversa. Premere e mantenere premuto e per 3 secondi per passare da C a F. La spia si accende in corrispondenza dell’impostazione della temperatura desiderata

03 | IT9. Pulsante di blocco dei tasti L’impostazione predefinita prevede lo sblocco quando l’apparecchio si collega alla fonte di alimentazione. Tenere premuto il tasto per 3 secondi per bloccarlo. Quindi premere e tenere premuto di nuovo il pulsante per 3 secondi per sbloccarlo

Intervallo di controllo della temperatura：Zona Superiore 5 - 10 °C / Zona Inferiore 10-18°C Il prodotto è dotato di una funzione di memoria di spegnimento. Schema di stoccaggio Totale: max 21 bottiglie NOTA: La configurazione più economica prevede che il cassetto per alimenti non sia posizionato nel prodotto. 04 | ITDimensioni di installazione

05 | ITCome rimuovere i ripiani Per evitare di danneggiare la guarnizione della porta, assicurarsi che la porta sia completamente aperta quando si rimuovono i ripiani dalla guida dello scomparto. Per rimuovere i ripiani:

Estendere completamente il ripiano che si desidera rimuovere (Fig. A)

Tirare il ripiano verso di sé finché l’estremità non si sgancia. (Fig. B)

Tenendo la guida del ripiano con entrambe le mani, spingere il ripiano verso l’alto orizzontalmente (Fig. C)

Funzione di apertura automatica della porta La funzione di apertura automatica della porta funziona premendo l’interruttore sul lato anteriore dell’apparecchio tramite la manopola sulla porta per attivare l’azione di apertura. La distanza di apertura della porta può variare a causa delle vibrazioni e di altri fattori durante il trasporto, che possono rendere la funzione di apertura automatica della porta inutilizzabile o non funzionante durante il normale utilizzo. Si prega di controllare la distanza tra la manopola e l’interruttore quando la porta è chiusa e regolare la distanza più adatta ruotando la manopola. Se la porta si apre automaticamente dopo l’accensione dell’apparecchio, significa che la distanza tra la manopola e l’interruttore è troppo piccola. Se non si ottiene alcuna risposta anche premendo con forza la porta, significa che la distanza tra la manopola e l’interruttore è troppo grande. Se la porta si apre automaticamente anche con un tocco leggero, significa che la distanza tra la manopola e l’interruttore è troppo piccola. Nei casi sopra descritti, regolare la manopola sulla base di un ¼ di cerchio: ruotando verso sinistra, la manopola si estende all’esterno del telaio della porta; ruotando verso destra, la manopola rientra nel telaio della porta.

06 | ITTemperatura raccomandata per le BEVANDE Le seguenti temperature (approssimative) sono consigliate per bere il vino: Per conservare TUTTI I TIPI DI VINI 12 – 14 °C Champagne NV, Frizzante 6 °C Champagne Vintage 10 °C Semillon, Sauvignon Blanc bianco secco 8 °C Gewürztraminer, Riesling bianco secco 10 °C Chardonnay bianco secco 10 °C Chardonnay Vintage 14 °C Sauternes Monbaillac bianco dolce, vino di ghiaccio di vendemmia 10 °C Sauternesz vintage bianco secco 14 °C Beaujolais 13 °C Pinot Noir rosso 16 °C Pinot Noir Vintage rosso 18 °C Grenache, Syrah rosso 16 °C Cabernet rosso, Merlot, vini francesi, australiani, neozelandesi, cileni, argentini, italiani, spagnoli, californiani 18 °C Allarme di temperatura Se la temperatura interna è superiore a 23°C, sul pannello del display viene visualizzato il simbolo “HI” e dopo un’ora viene emesso un allarme acustico continuo. Questo segnala che la temperatura interna è troppo alta, si prega di verificarne la causa. Se la temperatura interna è inferiore a 0°C, sul pannello del display viene visualizzato il simbolo “LO” e contemporaneamente si accendono l’allarme acustico e la spia di guasto. Funzione di ripristino della temperatura In caso di interruzione di corrente, la cantinetta vino può ricordare le impostazioni di temperatura precedenti e, al ripristino della corrente, la temperatura della cantinetta vino torna a quella impostata prima dell’interruzione di corrente. Nota: In caso di interruzione di corrente, la cantinetta vino per vini può ricordare le impostazioni di temperatura precedenti e, al ripristino della corrente, la temperatura del la cantinetta vino torna a quella impostata prima dell’interruzione di corrente.

07 | ITCURA E MANUTENZIONE

Pulizia della cantinetta vino

Spegnere l’apparecchio, scollegarlo dalla presa di corrente e rimuovere tutti gli oggetti, compresi i ripiani e la griglia.

Lavare le superfici interne con acqua calda e una soluzione di bicarbonato di sodio. La soluzione deve essere composta da circa 2 cucchiai di bicarbonato di sodio per 1 litro d’acqua.

Lavare i ripiani con un detergente delicato.

Spremere l’acqua in eccesso dalla spugna o dal panno quando si pulisce la zona dei tasti di controllo o le parti elettriche.

Lavare l’esterno della cantinetta vino e con acqua calda e un detergente liquido delicato. Sciacquare accuratamente e asciugare con un panno morbido e pulito. Interruzioni di corrente La maggior parte delle interruzioni di corrente viene riparata entro poche ore e non dovrebbe influire sulla temperatura dell’apparecchio se si riduce al minimo il numero di aperture della porta. Se l’interruzione dell’alimentazione si protrae per un periodo di tempo più lungo, è necessario adottare misure adeguate a proteggere gli oggetti che si trovano all’interno dell’apparecchio. Spostamento della cantinetta vino

Rimuovere tutti gli oggetti.

Fissare con nastro adesivo tutti gli oggetti liberi (ripiani) all’interno dell’apparecchio.

Ruotare il piedino regolabile fino in fondo per evitare di danneggiarlo.

Fissare la porta con nastro adesivo.

Assicurarsi che l’apparecchio rimanga saldamente in posizione verticale durante il trasporto. Proteggere anche l’esterno dell’apparecchio con una coperta o un articolo simile. Disponibilità di ricambi

I termostati, i sensori di temperatura, le schede a circuito stampato e le fonti di luce sono disponibili per un periodo minimo di sette anni dopo l’immissione sul mercato dell’ultima unità del modello. Le maniglie delle porte, le cerniere delle porte, i vassoi e i cestini sono disponibili per un periodo minimo di sette anni e le guarnizioni delle porte per un periodo minimo di dieci anni dopo l’immissione sul mercato dell’ultima unità del modello.

La cantinetta vino non funziona Non è collegato alla rete. L’apparecchio è spento. L’interruttore è scattato o un fusibile è bruciato.

La cantinetta vino non è abbastanza fredda. Controllare l’impostazione del controllo della temperatura. L’ambiente esterno potrebbe richiedere un’impostazione di temperatura più elevata. La porta è aperta troppo spesso. La porta non è completamente chiusa. La guarnizione della porta non sigilla in modo idoneo.

Si accende e si spegne frequentemente. La temperatura ambientale è più alta del normale. Nella cantinetta vino è stata aggiunta una grande quantità di prodotto. La porta è aperta troppo spesso. La porta non è completamente chiusa. Il controllo della temperatura non è impostato correttamente. La guarnizione della porta non sigilla in modo idoneo. L’illuminazione non funziona. Non è collegato alla rete. L’interruttore è scattato o un fusibile è bruciato. La lampadina è bruciata. Il pulsante della luce è spento “OFF”. Vibrazioni. Verificare che la cantinetta vino sia posizionata correttamente e che sia livellata.

La cantinetta vino sembra fare troppo rumore. Il rumore a scatti potrebbe essere dovuto al flusso di refrigerante, il che è normale. Al termine di ogni ciclo, si possono sentire dei gorgoglii causati dal flusso di refrigerante nella cantinetta vino. La contrazione e l’espansione delle pareti interne possono provocare rumori di scoppiettanti e crepitanti. La cantinetta vino non è posizionata correttamente, non è dritta. La porta non si chiude correttamente. La cantinetta vino non è posizionata correttamente, non è dritta. La porta è stata invertita e non installata correttamente. La guarnizione è sporca. I ripiani sono fuori posto.
