MANUAL DE USUARIO WHW60D2B WHIRLPOOL

• Limpiar el enfriador de vinos p. 8
• Cortes de suministro eléctrico p. 8
• Traslado del enfriador de vinos p. 8
• Disponibilidad de repuestos p. 8

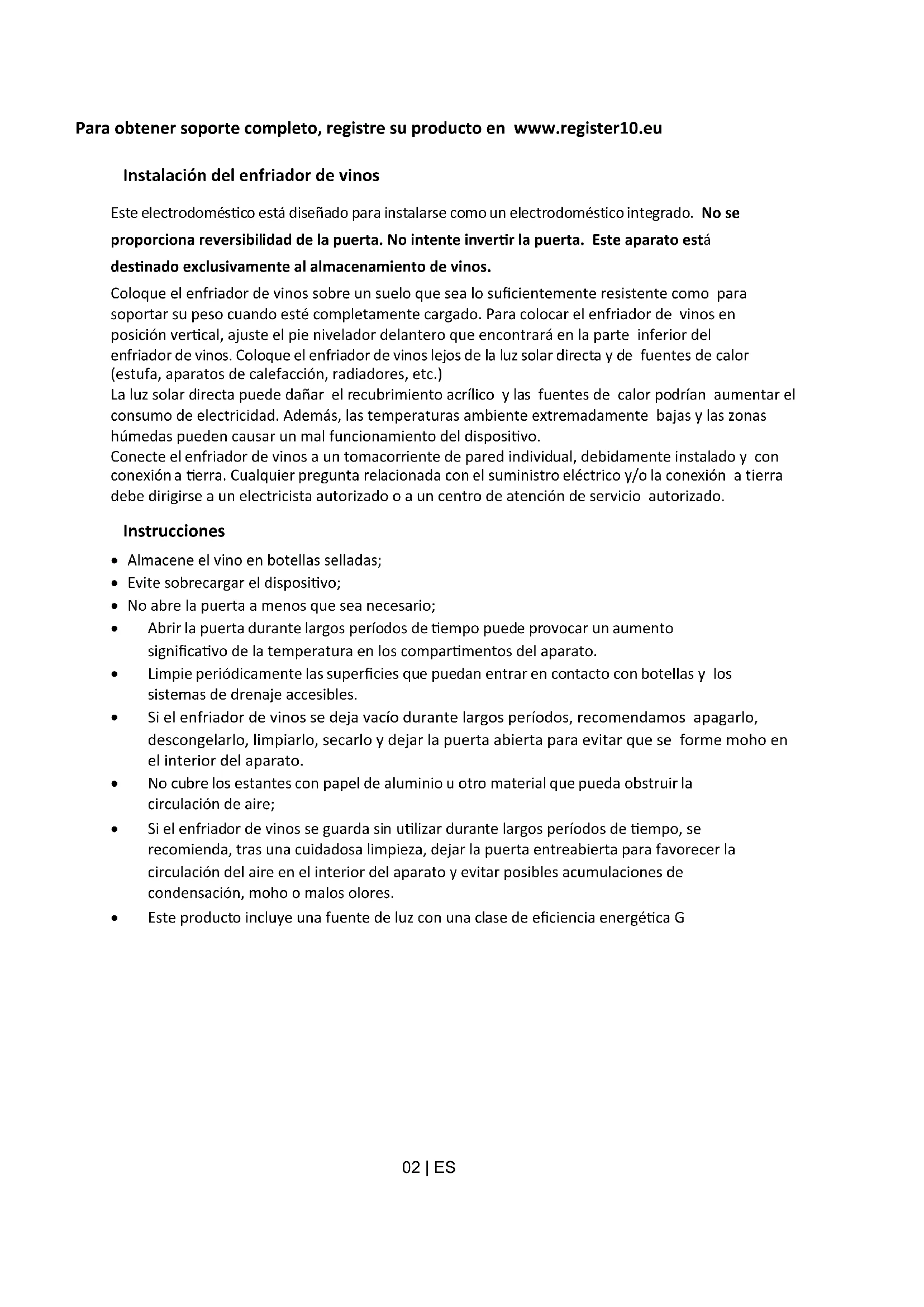

• GUÍA DE SOLUCIÓN DE PROBLEMAS Para obtener soporte completo, registre su producto en www.register10.eu Instalación del enfriador de vinos Este electrodoméstico está diseñado para instalarse como un electrodoméstico integrado. No se proporciona reversibilidad de la puerta. No intente invertir la puerta. Este aparato está destinado exclusivamente al almacenamiento de vinos. Coloque el enfriador de vinos sobre un suelo que sea lo suficientemente resistente como para soportar su peso cuando esté completamente cargado. Para colocar el enfriador de vinos en posición vertical, ajuste el pie nivelador delantero que encontrará en la parte inferior del enfriador de vinos. Coloque el enfriador de vinos lejos de la luz solar directa y de fuentes de calor (estufa, aparatos de calefacción, radiadores, etc.) La luz solar directa puede dañar el recubrimiento acrílico y las fuentes de calor podrían aumentar el consumo de electricidad. Además, las temperaturas ambiente extremadamente bajas y las zonas húmedas pueden causar un mal funcionamiento del dispositivo. Conecte el enfriador de vinos a un tomacorriente de pared individual, debidamente instalado y con conexión a tierra. Cualquier pregunta relacionada con el suministro eléctrico y/o la conexión a tierra debe dirigirse a un electricista autorizado o a un centro de atención de servicio autorizado. Instrucciones Almacene el vino en botellas selladas; Evite sobrecargar el dispositivo; No abre la puerta a menos que sea necesario; Abrir la puerta durante largos períodos de tiempo puede provocar un aumento significativo de la temperatura en los compartimentos del aparato. Limpie periódicamente las superficies que puedan entrar en contacto con botellas y los sistemas de drenaje accesibles. p. 9

Si el enfriador de vinos se deja vacío durante largos períodos, recomendamos apagarlo, descongelarlo, limpiarlo, secarlo y dejar la puerta abierta para evitar que se forme moho en el interior del aparato. No cubre los estantes con papel de aluminio u otro material que pueda obstruir la circulación de aire; Si el enfriador de vinos se guarda sin utilizar durante largos períodos de tiempo, se recomienda, tras una cuidadosa limpieza, dejar la puerta entreabierta para favorecer la circulación del aire en el interior del aparato y evitar posibles acumulaciones de condensación, moho o malos olores. Este producto incluye una fuente de luz con una clase de eficiencia energética G

02 | ESPanel de control del enfriador de vinos

1. Mantenga presionado este botón ( ) durante 3 segundos para apagar el dispositivo. Con una ligera

pulsación lo volverás a encender. Después de encenderlo, el botón de encendido será largo y brillante.

2. Cambiar los modos de control

La configuración predeterminada es el modo "STD" (Estándar) cuando el aparato está conectado a la red eléctrica. Cada pulsación de botón alternará entre los tres modos: STD, ECO y DEMO.

3. Cambiar el modo de luz LED

La configuración predeterminada es luz encendida con un brillo del 50% cuando la puerta está abierta y luz apagada cuando la puerta está cerrada. Cada pulsación de botón alternará entre los diferentes modos: 24Hr, 30Min y 1Min. 24 Hr : La luz permanecerá encendida constantemente ya sea que la puerta esté abierta o cerrada. (100% brillo cuando la puerta está abierta y 50% brillo cuando la puerta está cerrada). 30 Min : Función de apagado retardado A: 100% de brillo cuando la puerta está abierta. 50% de brillo cuando la puerta está cerrada y la luz LED se apagará automáticamente después de 30 minutos. 1 Min : Función de apagado retardado B. 100% de brillo cuando la puerta está abierta. 50% de brillo cuando la puerta está cerrada y la luz LED se apagará automáticamente después de un minuto.

4. Ajuste de temperatura de la zona superior(el botón 'up' (Arriba))

Presione este botón para aumentar la temperatura en incrementos de un grado. Cuando la configuración alcanza el valor límite superior de temperatura de 18 ℃, la temperatura establecida no volverá a cambiar.

5. Ajuste de temperatura de l a z on a su pe r io r (botón ‘down’ (abajo))

Presione este botón para reducir la temperatura en incrementos de un grado. Cuando el ajuste alcanza el valor límite inferior de temperatura de 5 ℃, la temperatura establecida no volverá a cambiar.

6. Ajuste de temperatura de la zona inferior (el botón 'up' (Arriba))

Presione este botón para aumentar la temperatura en incrementos de un grado. Cuando la configuración alcanza el valor límite superior de temperatura de 18 ℃, la temperatura establecida no volverá a cambiar.

7. Ajuste de temperatura de la zona inferior (botón ‘down’ (abajo))

Presione este botón para reducir la temperatura en incrementos de un grado. Cuando el ajuste alcanza el valor límite inferior de temperatura de 5 ℃, la temperatura establecida no volverá a cambiar.

8. Para cambiar entre Celsius y Fahrenheit.

Mantenga presionado y durante 3 segundos para cambiar entre C y F. La luz indicadorase iluminará en el ajuste de temperatura deseado

03 | ES9. Botón de bloqueo de teclas

La configuración predeterminada es desbloquear cuando el dispositivo está conectado a la fuente de alimentación. Mantenga presionado el botón durante 3 segundos para bloquearlo. Y presione y mantenga presionado este botón nuevamente durante 3 segundos para desbloquear. Rango de control de temperatura: Zona superior 5-10 °C / Zona inferior 10-18°C. El producto tiene una función de memoria cuando esté apagado. Diagrama de almacenamiento Total: máximo 21 botellas NOTA : La configuración más económica requiere que el cajón de alimentos no se coloque en el producto.

04 | ESDimensiones de instalación

05 | ESCómo quitar los estantes Para evitar daños a la junta de la puerta, asegúrese de que la puerta esté completamente abierta al retirar las estanterías del riel del compartimiento. Para quitar los estantes :

1. Extienda completamente el estante que desea quitar. (Fig. A)

2. Tire del estante hacia usted hasta soltar el extremo. (Fig. B)

3. Sosteniendo el riel del estante con ambas manos, empuje el estante hacia arriba

Función de apertura automática de la puerta La función de apertura automática de la puerta funciona presionando el interruptor en la parte frontal del aparato a través del botón giratorio de la puerta para activar la acción de apertura. La distancia de apertura de la puerta puede cambiar debido a la vibración y otros factores transitorios que pueden hacer que la función de apertura automática de la puerta sea imperceptible o no pueda usarse normalmente. Compruebe la distancia entre el botón giratorio y el interruptor cuando la puerta esté cerrada y ajústela a la distancia más adecuada girando el botón giratorio. Si la puerta se abre automáticamente después de encender el aparato, esto indica que la distancia entre el botón giratorio y el interruptor es demasiado pequeña. Si no hay respuesta incluso cuando presiona con fuerza la puerta, esto indica que la distancia entre el botón giratorio y el interruptor es demasiado grande. Si la puerta se abre automáticamente incluso con un ligero toque, esto indica que la distancia entre el botón giratorio y el interruptor es demasiado pequeña. Ajuste el botón giratorio en base a un círculo de 1/4 en los casos anteriores: gírelo hacia la izquierda, el botón giratorio se extiende fuera del marco de la puerta; gírelo hacia la derecha, el botón se retrae dentro del marco de la puerta.

06 | ESTemperatura recomendada para BEBIDAS Se recomiendan las siguientes temperaturas (aproximadas) para el consumo de vino : Para almacenar TODO TIPO DE VINO 12 – 14 °C Champagne NV, vinos espumosos 6 °C Champán añejo 10 °C Semillón, Sauvignon Blanc blanco seco 8 °C Gewürztraminer, Riesling blanco seco 10 °C Chardonnay blanco seco 10 °C Chardonnay añejo 14 °C Sauternes Monbaillac blanco dulce, vino de cosecha tardía 10 °C Sauternesz blanco seco añejo 14 °C Beaujolais 13 °C Pinot Noir tinto 16 °C Pinot Noir tinto añejo 18 °C Garnacha, Syrah tinto 16 °C Cabernet tinto, Merlot, vinos franceses, vinos australianos, vinos de Nueva Zelanda, vinos chilenos, argentinos, italianos, españoles, californianos 18 °C Alarma de temperatura Si la temperatura interior es superior a 23°C, se mostrará el símbolo "HI" en el panel de visualización y después de una hora el timbre sonará continuamente. Te informan que la temperatura interior es demasiado alta, por favor comprueba el motivo. Si la temperatura interior es inferior a 0 °C, se mostrará el símbolo "LO" en el panel de visualización y el sonido de la alarma y la luz indicadora de mal funcionamiento se encenderán al mismo tiempo. Función de recuperación de temperatura En caso de un corte de energía, el enfriador de vinos puede recordar los ajustes de temperatura anteriores y, cuando se restablezca la energía, la temperatura del enfriador volverá a la temperatura establecida antes del apagado. Nota : En caso de un corte de energía, el enfriador de vinos puede recordar los ajustes de temperatura anteriores y, cuando se restablezca la energía, la temperatura del enfriador volverá a la misma temperatura establecida antes del apagado.

Limpiar el enfriador de vinos

1. Apague la fuente de alimentación, desenchufe el aparato y retire todos los elementos,

incluidos los estantes y el riel.

2. Lave las superficies interiores con agua tibia y una solución de bicarbonato de sodio. La solución

debe prepararse con aproximadamente 2 cucharadas de bicarbonato de sodio en un litro de agua.

3. Lave los estantes con un detergente suave.

4. Escurra el exceso de agua de la esponja o paño antes de limpiar el área de los botones de

control o cualquier pieza eléctrica.

5. Lave el exterior del enfriador con agua tibia y un detergente líquido suave. Aclárelo bien y

séquelo con un paño suave y limpio. Cortes de energía eléctrica La mayoría de los cortes de energía eléctrica se corrigen en unas pocas horas y no debería afectar la temperatura de su electrodoméstico si minimiza el número de veces que abre la puerta. Si el suministro eléctrico estará cortado por un período prolongado, debe tomar las medidas adecuadas para proteger el contenido del aparato. Traslado del enfriador de vinos

1. Retire todos los elementos.

2. Pegue con cinta adhesiva todos los elementos sueltos (estantes) dentro de su

3. Gire el pie ajustable hasta la base para evitar daños.

4. Asegure la puerta con cinta adhesiva.

5. Asegúrese de que el dispositivo permanezca firmemente en posición vertical durante el

transporte. También, proteja el exterior del aparato con una manta o artículo similar. Disponibilidad de repuestos Los termostatos, sensores de temperatura, placas de circuito impreso y fuentes de luz están disponibles por un período mínimo de siete años después de la salida al mercado de la última unidad del modelo. Los tiradores y bisagras de las puertas, las bandejas y las cestas están disponibles por un período mínimo de siete años y las juntas de las puertas por un período mínimo de diez años después de que la última unidad del modelo esté en el mercado.

08 | ESGUÍA DE SOLUCIÓN DE PROBLEMAS

PROBLEMA POSIBLE CAUSA

El enfriador de vinos no funciona. No está conectado al suministro de energía. El dispositivo está apagado. Disyuntor disparado o un fusible quemado. El enfriador de vinos no enfría lo suficiente. Verifique la configuración del control de temperatura. El entorno externo puede requerir un ajuste de temperatura más alto. La puerta se abre con demasiada frecuencia. La puerta no está completamente cerrada. La junta de la puerta no sella correctamente.

Se enciende y apaga con frecuencia. La temperatura ambiente es más alta de lo normal. Se ha añadido una gran cantidad de productos al refrigerador de vinos. La puerta se abre con demasiada frecuencia. La puerta no está completamente cerrada. El control de temperatura no está configurado correctamente. La junta de la puerta no sella correctamente. La luz no funciona. No está conectado al suministro de energía. Disyuntor disparado o un fusible quemado. La bombilla se quemó. El botón de luz está en "OFF". Vibraciones. Verifique para asegurarse de que el enfriador de vinos esté correctamente asentado y que no esté desnivelado.

El enfriador de vinos parece hacer demasiado ruido. El ruido de sacudidas puede deberse al flujo de refrigerante, lo cual es normal. A medida que finaliza cada ciclo, es posible que escuche sonidos de gorgoteo causados por el flujo de refrigerante en el enfriador de vinos. La contracción y expansión de las paredes interiores puede provocar chasquidos y crujidos. El enfriador de vinos no está colocado correctamente, no está recto. La puerta no cierra correctamente. El enfriador de vinos no está colocado correctamente, no está recto. La puerta fue invertida y no se instaló correctamente. La junta está sucia. Los estantes están fuera de posición. 09 | ESÍNDICE Instalação da cave de vinho ................................................. 2
