MANUALE UTENTE RT282306 - RT282306 GAGGENAU

Combinazione frigorifero / congelatore

1

2

3

4

5

6
7

8

9

10

11

12

13

14

15

16

17

Inhaltsverzeichnis

1 Sicherheit 7

1 Sicurezza 81
1.1 Avvertenze generali 81
1.2 Utilizzo conforme all'uso previsto 81
1.3 Limitazione di utilizzo 81
1.4Trasporto sicuro 81
1.5 Installazione sicura 82
1.6 Utilizzo sicuro 83
1.7 Apparecchio danneggiato...... 85

2 Prevenzione di danni materi- li. 87

3 Tutela dell'ambiente e rispar-mio 87

3.1 Smaltimento dell'imballaggio ... 87
3.2 Risparmio energetico 87

4 Installazione e allaccimento.... 88

4.1 Contenso della confezione .... 88
4.2 Criteri per il luogo d'installazione 88
4.3 Montaggio dell'apparecchio....89
4.4 Preparazione dell'apparecchio per il primo utilizzato 89
4.5 Collegamento elettrico dell'apparecchio 89

5 Conoscere l'apparecchio 89

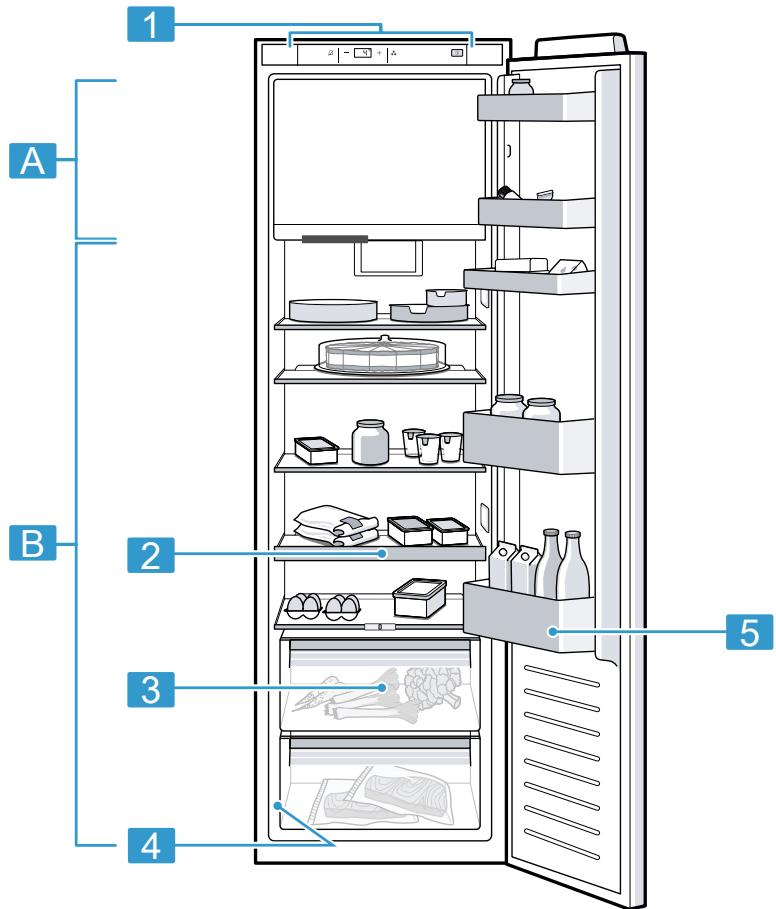

5.1 Apparecchio 89

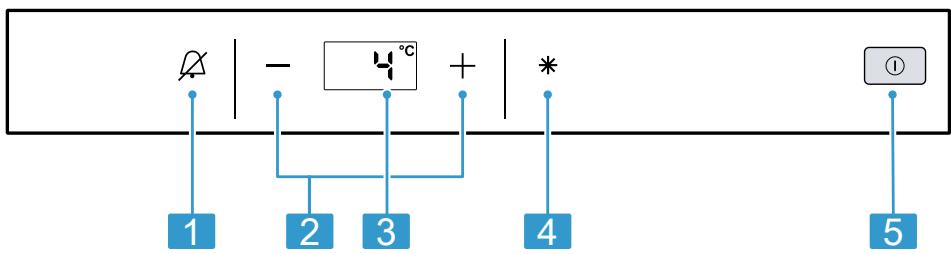

5.2 Pannello di lavoro 90

6 Dotazione 90

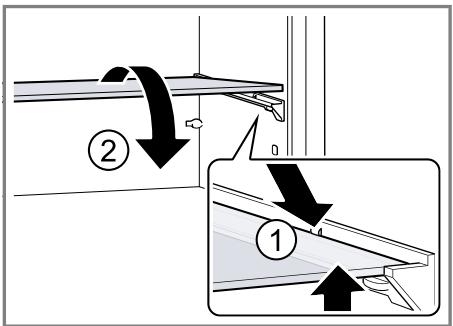

6.1 Ripiano 90

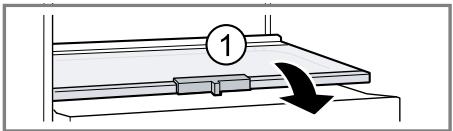

6.2 Ripiano estraibile 90

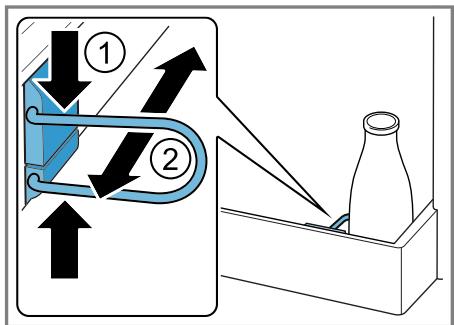

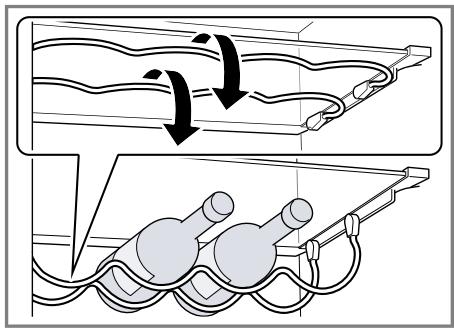

6.3 Portabottiglie pieghevole.... 90
6.4 Ripiano del congelatore 90

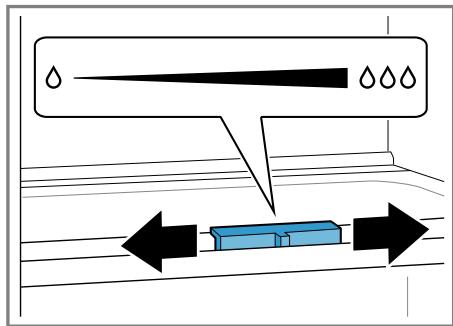

6.5 Cassetto per frutta e verdura con regolatore di umidità.... 90

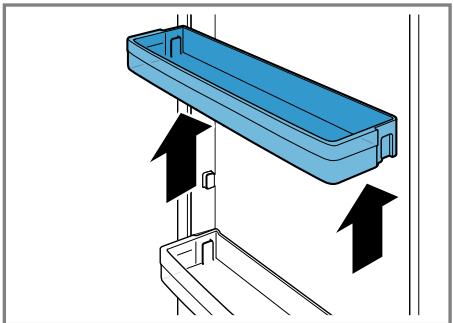

6.6 Balconcino controporta.... 91
6.7 Accessori 91

7 Comandi di base 91
7.1 Accensione dell'apparecchio... 91

7.2 Istruzioni per il funzionamento 91
7.3 Spegnimento dell'apparecchio. 92
7.4 Regolazione della temperatura 92

8 Funzioni supplementari 92

8.1 Funzione «rapido» 92
9 Allarme 92
9.1 Allarme porta 92
10 Frigorifero 93

10.1 Consiglio per la conservazione degli alimenti nel frigorifero 93
10.2 Zone fredde nel frigorifero .... 93
10.3 Adesivo OK 93

11 Congelatore 94

11.1 Porta del congelatore 94
11.2 Capacità di congelamento...... 94
11.3 Consiglio per la conservazione di alimenti nel vano congelatore 94
11.4 Consiglio per congelare ali-menti freschi 94
11.5 Conservazione degli ali-menti congelati a -18^ 95
11.6 Metodi di scongelamento per alimenti congelati 95

12 Scongelamento 95

12.1 Scongelamento nel frigori-fero 95
12.2 Scongelamento nel vano congelatore 96

13 Pulizia e cura. 96

13.1 Preparazione dell'apparecchio per la pulizia 96
13.2 Pulizia dell'apparecchio 97

it

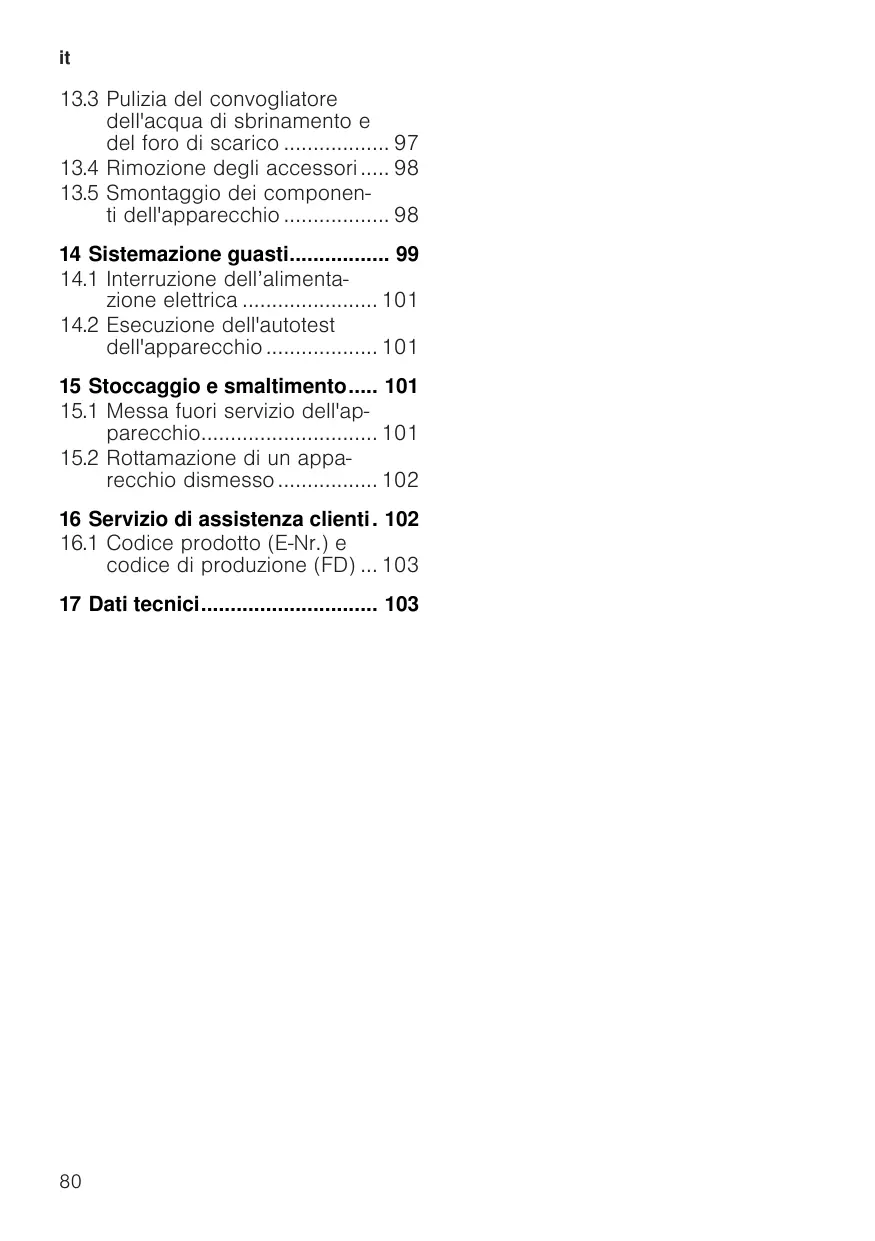

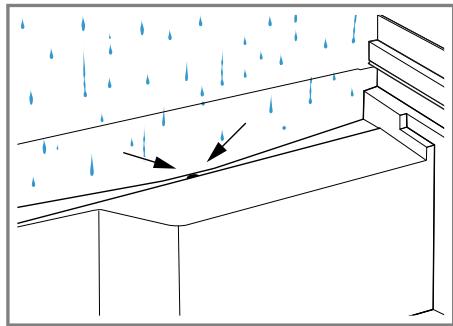

13.3 Pulizia del convogliatore dell'accua di sbrinamento e del foro di scarico 97

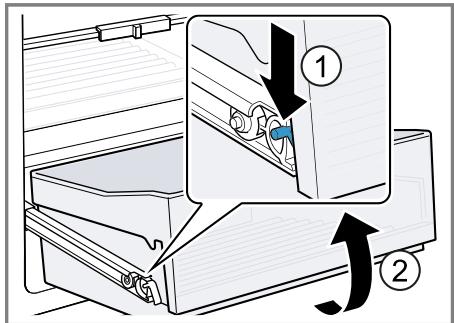

13.4 Rimozione degli accessori.... 98
13.5 Smontaggio dei componenti dell'apparecchio 98

14 Sistemazione guasti. 99

14.1 Interruzione dell'alimentazione elettrica 101
14.2 Esecuzione dell'autotest dell'apparecchio 101

15 Stoccaggio e smaltimento.... 101

15.1 Messa fuori servizio dell'apparecchio. 101
15.2 Rottamazione di un apparecchio dismesso 102

16 Servizio di assistenza clienti. 102

16.1 Codice prodotto (E-Nr.) e codice di produzione (FD) ... 103
17 Dati tecnici. 103

1 Sicurezza

Osservare le seguenti avvertenze di sicurezza.

1.1 Avvertenze generali

• Leggere attendamente le presenti istruzioni.
• Conservare le istruzioni e le informazioni sul prodotto per il successivo utilizzato o per il futuro proprietario.
  Non collegare l'apparecchio se ha subito danni durante il transporte.

1.2 Utilizzo conforme all'uso previsto

Questo apparecchio è concepito esclusivamente per l'incasso.

Utilizzare l'apparecchio sostanto:

• Per refrigerare e per congelare gli alimenti e per la produzione di ghiaccio.
  in case private in locali chiusi in ambito domestico;
• fino a un'altitudine di massimo 2000 m sul livello del mare.

1.3 Limitazione di utilizzo

Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali o prive di sufficiente esperienza e/o conoscenza se sorvegliati o più astruiti in merito all'utilizzo sicuro dell'apparecchio e se hanno compreso i rischi daesso derivanti.

I bambini non devono giocare con l'apparecchio.

Ai bambinienza sorveglianza è vietato eseguire la pulizia e manutenzione di competenza dell'utente.

I bambini da 3 a 8 anni possono caricare e scaricare il frigorifero/ congelatore.

1.4 Trasporto sicuro

AVVERTENZA - Pericolo di lesioni!

Il peso elevato dell'apparecchio può causare lezione durante il sollevamento.

Non sollevare l'apparecchio autonomamente.

1.5 Installazione sicura

AVVERTENZA - Pericolo di scosse elettriche!

Le installmenti effettuate in modo non appropriato costituiscono un pericolo.

• Collegare e utilizzato l'apparecchio solo in conformità con i dati indicati sulla targhetto identificativa.
• Collegare l'apparecchio a una rete a corrente alternata soltanto con una presa con messa a terra installata a norma.
  Il sistema del conduttore di protezione dell'impianto elettrico domestico deve essere installato a norma.
  Non alimentare mai l'apparecchio da un commutatore esterno ad es. un timer esterno o un telecomando.
  Se l'apparecchio è incassato, la spina di alimentazione del cavo di collegamento alla rete elettrica deve essere liberamente accessibile, oppure qualora non fosse possibile accedere libera-mente alla spina, nell'impianto elettrico fisso deve essere montato un dispositivo di separazione conformmente alle norme di installmente.
• Durante l'installation dell'apparecchio prestare attenzione che il cavo di alimentazione non resti incastrato e non si danneggi. Un isolamento danneggiato del cavo di allacciamento alla rete costituisce un pericolo.
  Non mettere mai il cavo di allacciamento alla rete a contatto con fonti di calore.

AVVERTENZA - Pericolo di esplosione!

Se le aperture di ventilazione dell'apparecchio sono tappate, in caso di perdita del circuito refrigerante si può create una miscela infiammabile di gas e aria.

Non tappare le aperture di ventilazione all'interno dell'alloggiamento dell'apparecchio o nell'alloggiamento a incasso.

AVVERTENZA - Pericolo di incendio!

È pericoloso utilizzato un cavo di alimentazione con una prolunga e un adattatore non amesso.
Nonutilizzare cavi di prolonga o prese multiple.

• Utilizzare esclusivamente gli adattatori e i cavi di alimentazione approvati dal produttore.
• Se il cavo di alimentazione è troppo corto e non è disponibile un cavo di alimentazione più lungo, contattare un elettricista per modificare l'installazione domestica.

Le prese multiple mobili o gli alimentatori mobili possono surriscaldarsi e provocare un incendio.

Non collocare prese multiple mobili o alimentatori mobili nella parte posteriori dell'apparecchio.

1.6 Utilizzo sicuro

AVVERTENZA - Pericolo di scosse elettriche!

L'infiltrazione di umidità può provocare una scarica elettrica.

Utilizzare l'apparecchio esclusivamente in luoghi chiusi.
Non esporre mai l'apparecchio a calore e umidità eccessivi.
Non lavare l'apparecchio con pulitori a vapore o idropulitrici.

AVVERTENZA - Pericolo di soffocamento!

I bambini potrebbero mettersi in testa il materiale di imballaggio o avvolgersi nelle stesso, rimanendo soffocati.

• Tenere lontano il materiale di imballaggio dai bambini.
  Vietare ai bambini di giocare con materiali d'imballaggio.

I bambini possono inspirare o ingoiare le parti piccole, rimanendo soffocati.

• Tenere i bambini lontano delle parti piccole.

Non lasciare che i bambini giochino con le parti piccole.

AVVERTENZA - Pericolo di esplosione!

Se il circuito refrigerante è danneggiato, cui fuoriuscire del refrigerante infiammabile ed esplodere.

• Per accelerare il processo di scongelamento non utilizzato dispositivi meccanici o altri strumenti diversi da quelli consigliati dal produttore.
• Staccare gli alimenti congelati con un oggetto smussato, ad es. il manico di un cucchiaio di legno.

it Sicurezza

I prodotti contenti gas propellenti combustibili e sostanze esplosive possocono esplodere, per es. bombolette spray.

Non conservare nell'apparecchio prodotti contenti gas propellenti combustibili e sostanze esplosee.

AVVERTENZA - Pericolo di incendio!

Gli apparecchi elettrici all'interno di quello elettrodomestico sono incendiari, ad esempio apparecchi di riscaldamento o produttori di ghiaccio elettrici.

Non utilizzato alcun apparecchio elettrico all'interno dell'elettrodomestico.

AVVERTENZA - Pericolo di lesioni!

I contentitori di bevande contenti anidride carbonica posso nore esplodere.

Non conservare nel congelatore contentitori con bevande contenti anidride carbonica.

Pericolo di lesioniagli occhi dovute alla fuoriuscita di refrigerante infiammabile e gas nocivi.

Non danneggiare i tubi del circuito refrigerante e l'isolamento.

AVVERTENZA - Pericolo di uszioni da freddo!

Il contatto con gli alimenti surgelati e le superfici frede può causare bruciature dovute al freddo.

Non mettere in bocca alimenti congelati appena presi dal congelatore.
- Evitare il contatto prolongato della pelle con prodotti surgelati, ghiaccio e con superfici nel congelatore.

ATTENZIONE - Pericolo di danni alla salute!

Osservare le seguenti indicazioni per evitare di sporcare gli alimenti.

• Se la porta viene aperta per un periodo di tempo prolongato, si cui quod verificare un notevole aumento di temperatura all'interno degli scomparti dell'apparecchio.
  ▶ Pulire regolarmente le superfici che entrano in contatto con gli alimenti e i sistemi di scarico accessibili.

• Conservare carne e pesce crudi in contentitori adatti nel frigoriferro, in modo che non entrino in contatto con altri alimenti o non gocciolino su quosti.
  Se il frigorifero/congelatore rimane vuoto per un lungo periodo, spegnere l'apparecchio, scongelarlo, pulirlo e lasciare aperta la porta per prevenir la formazione di muffa.

I componenti nell'apparecchio in metallo o che sembrano in metallo possono contentere alluminio. Se cibi con un certo grado di acidità entrano in contatto con l'alluminio, gli ioni di alluminio possonotrasferirsi negli alimenti.

Non consumare alimenti contaminati.

1.7 Apparecchio danneggiato

AVVERTENZA - Pericolo di scosse elettriche!

Un appearecchio o un cavo di alimentazione danneggiati costitui-scono un pericolo.

Non mettere mai in funzione un apparecchio danneggiato.
Non tirare mai il cavo di collegamento alla rete elettrica per staccare l'apparecchio alla rete elettrica. Staccare sempre la spina del cavo di alimentazione.
- Se l'apparecchio o il cavo di alimentazione è danneggiato, staccare subito la spina di alimentazione del cavo di alimentazione e spegnere il fusibile nella scatola dei fusibili.
Rivolgersi al servizio di assistenza clienti. Pagina 102

Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo.

• Solo il personale adeguatamente specializzato e formato più eseguire riparazioni sull'apparecchio.
• Per la riparazione dell'apparecchio possono essere impiegati soltanto pezioni di ricambio originali.
  Al fine di evitare pericoli, se il cavo di alimentazione di quello apparecchio subisce danni deve essere sostituito dal produtto, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica.

AVVERTENZA - Pericolo di incendio!

In caso di danneggiamento dei tubi, il refrigerante inflammabile e i gas nocivi sono fuoriuscire e prendere fuoco.

• Tenere il fuoco e le fonti di calore lontani dall'apparecchio.
  Ventilare I'ambiente.
  Spegnere l'apparecchio. Pagina 92
• Togliere la spina del cavo di alimentazione o disattivare il fusibili nella scatola dei fusibili.
  Rivolgersi al servizio di assistenza clienti. Pagina 102

2 Prevenzione di danni materiali

ATTENZIONE!

Salendo o sedendosi sullo zoccolo, sugli elementi estraibili o sulle porte, l'apparecchio può danneggiarsi.

Non salire su zoccolo, parti estra-bili o porte, né sostenersi sugli stessi.
Le parti di plastica e le guarnizioni delle porte possono divertare porose a causa di sporco di olio o grasso.
- Tenere le parti in materiale plastico e le guarnizioni delle porte sempre libero da olio e grasso.

I componenti nell'apparecchio in metallo o che sembrano in metallo possono contentere alluminio. L'alluminio ha una reazione chimica se è a fatto con cibi con un gradorado di acidità.

Non mettere alimenti nell'apparecchioswana imballaggio.

3 Tutela dell'ambiente e risparmio

3.1 Smaltimento dell'imbal-laggio

I materiali dell'imballaggio sono ris-spettosi dell'ambiente e possocono essere riutilizzati.

Smaltire le singole parti distinta-mente secondo il tipo di materiale.

3.2 Risparnio energetico

Osservando queste avvertenze l'apparecchio consuma meno energia elettrica.

Selezione del luogo d'installazione

Proteggere l'apparecchio alla lucce diretta del sole.
- Disporre l'apparecchio alla maggiore distanza possibile da radiatori, piano cottura e altri fonti di calore:

• Mantenere una distanza di 30 mm dai fornelli elettrici o a gas.
• Mantenere una distanza di 300 mm da stufe a olio o a carbone.

Utilizzare una profondità della nicchia di 560 mm.
Non coprire oppure ostruire mai le aperture di ventilazione esterne.

Risparmio energetico durante l'utilizzo

Nota: La disposizione delle parti dell'attrezzatura non influisce sul consumo di energia dell'apparecchio.

Aprière solo per poco l'apparecchio e richiuderlo accuratamente.
Non copire né bloccare mai le aperture di aerazione interne e le aperture di ventilazione esterne.
- Trasportare gli alimenti acquistati in una borsa termica e metterli subito nell'apparecchio.
- Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di collocarli nell'apparecchio.
Per scongelare gli alimenti surgelati metterli nel frigorifero, in modo da sfruttare il freddo che hanno accumulato.
- Lasciare sempre un poco di spazio fra gli alimenti e la parete posteriore.

it Installazione e allacciamento

Sbrinare regolarmente il congelatore.
Aprière solo per poco il congelatore e richiuderlo accuratamente.

4 Installazione e allacciamento

4.1 Contenuto della confezione

Dopo il disimballaggio controllare che siano presenti tutti i componenti e che non presentino danni dovuti al trasporto.

In caso di contestazioni rivolgersi al fornitore oppure al nostro servizio di assistenza clienti Pagina 102.

La dotazione comprende:

Apparecchio da incasso
Attrezzatura e accessori
- Materiale di montaggio
Istruzioni per il montaggio
Istruzioni per l'uso
Elenco dei centri di assistenza clienti
Allegato di garanzia convenzionale
- Etichetta energetica
- Informazioni sul consumo energetico e sui possibili rumori

4.2 Criteri per il luogo d'in-stallazione

AVVERTENZA Pericolo di esplosione!

Se l'apparecchio è collocato in un locale troppo piccolo, in caso di perdita del circuito refrigerante si può create una miscela infiammabile di gas e aria.

Collocare l'apparecchio soltanto in un locale con un volume minimo di 1m^3 agli 8 g di refrigerante.

La quantità di refrigerante è indica sulla targhetto identificativa.

Fig. 1/4

A seconda del modello l'apparecchio.
puo pesare di fabbrica fino a 70~kg

Per poter trasportare il peso dell'apparecchio, la base deve essere sufficientemente stabile.

Temperatura ambiente ammessa

La temperatura ambiente ammessada dipende alla classe climatica dell'apparecchio.

La classe climatica è individata nella targhetto identificativa. → Fig. 1/4

Classe climatica	Temperatura ambiente ammessa
SN	10 °C...32 °C
N	16 °C...32 °C
ST	16 °C...38 °C
T	16 °C...43 °C

Nei limiti della temperatura ambiente ammessa l'apparecchio è pienamente efficiente.

Se un apparecchio della classe climatica SNieneutilizzatoatempoature ambiente inferiori,possonoesse

re escludi danni all'apparecchio fino ad una temperatura ambiente di 5^

Dimensioni nicchia

Quando si installa l'apparecchio in una nicchia, rispettarne le dimensioni. In caso contrario possono emergere problemi durante l'installazione dell'apparecchio.

Profondità della nicchia

Installare l'apparecchio nella nicchia a una profondità consigliata di 560 mm.

Una minore profundità della nicchia fa aumento leggermente l'assorbimento di energia. La profundità della nicchia deve essere di almeno 550 mm.

Larghezza della nicchia

Per l'apparecchio è necessaria una larghezza interna della nicchia del mobile di almeno 560 mm.

Installazione over-and-under e side-by-side

Se si desiderano installare due apparetcchi di refrigerazione sovrapposti o vicini,mantere una distance di almeno 150~mm I'uno dall'altro.Per apparetcchi selezionati è possibile eseguire un'installazione senza distance minima.A tal proposito,rivolgersi alproprio rivenditore specializzato o progettista della cucina.

4.3 Montaggio dell'apparecchio

• Montare l'apparecchio secondo le relative istruzioni di montaggio.

4.4 Preparazione dell'apparecchio per il primo utilizzato

1. Rimuovere il materiale informativo.

2. Rimuovere la pellicola protettiva e i blocchi di trasporto, come il nastro adesivo e il cartone.

3. Pulire l'apparecchio per la primaolta. Pagina 97

4.5 Collegamento elettrico dell'apparecchio

1. Inserire la spina del cavo di allacciamento alla rete dell'apparecchio a una presa vicina.
   I dati di collegamento dell'apparecchio sono indicati sulla targhetta di identificazione. Fig. 1/4
2. Controllare il corretto posizionamento della spina.
3. Ora l'apparecchio è pronto per il funzionamento.

5 Conoscere l'apparecchio

5.1 Apparecchio

Di seguito è riportata una panoramicica dei componenti dell'apparecchio. → Fig. 1

A	Congelatore → Pagina 94
B	Frigorifero → Pagina 93
1	Pannello di lavoro → Pagina 90
2	Ripiano estraibile → Pagina 90
3	Cassetto per frutta e verdura con regolatore di umidità → Pagina 90
4	Targhetto identificativa → Pagina 103
5	Balconcino porta per grande bottiglie → Pagina 91

Nota: A seconda della dotazione e delle dimensioni sono possibili differenze fra apparecchio e figure.

5.2 Pannello di lavoro

Il pannello di dato consente di impostare tutte le funzioni dell'apparecchio e di ottenere informazioni sullo stato di esercizio.

Fig. 2

1	disattiva il segnale acustico.
2	-/+ regola la temperature del frigorifero.
3	Indica in °C la temperature impostata del frigorifero.
4	* attiva o disattiva la Funzione «rapido».
5	① accende o spegne l'apparecchio.

6 Dotazione

La dotazione dell'apparecchio dipende dal modello.

6.1 Ripiano

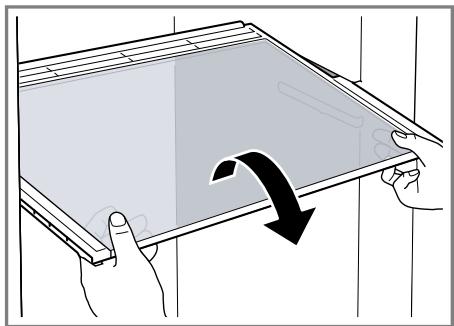

Per variare il ripiano secondo la necessità, rimuoverlo e reinserirlo in un altro punto.

"Rimozione del ripiano", Pagina 98

6.2 Ripiano estraibile

Per ottener una migliorie visuale e riuovere più velocemente gli alimenti, estrarre il ripiano estrabile.

6.3 Portabottiglie pieghevole

Disporre in sicurezza le bottiglie sul portabottiglie pieghevole. Perutilizzare il portabottiglie,piegare versusil basso la staffa metallica. Fig. 3

6.4 Ripiano del congelatore

Per modificare il ripiano del congelatore in caso di necessità, è possibile rimuoverlo.

"Rimozione del ripiano del conge- latore",Pagina 98 Installare le barre di supporto in un altro punto e insertire la lastra di vetro.

6.5 Cassetto per frutta e verdura con regolatore di umidità

Conservare frutta e verdura fresche,
senza coprirle, nell'apposto cassetto.
Conservare coperte o sigillare ermeti-
camente la frutta e la verdura più tagliate.

Fig. 4

L'umidità dell'aria nel cassetto della frutta e della verdura può essere regolata spostando il regolatore dell'umidità a seconda del tipo e della quantità degli alimenti da conservare:

• Umidità dell'aria inferiore per la conservazione principalmente di frutta, di carico misto o carico elevato.
• Umidità dell'aria elevata per la conservazione principalmente di verdure o carico ridotto.

A seconda della quantità e del prodotto conservato, nel cassetto per frutta e verdura più formarsi condensa.

Rimuovere la condensa con un pan- no asciutto e impostare un'umidità dell'aria inferiore con l'apposto regolatore.

Permantere la qualita e l'aroma, conservare frutta e verdura sensibili al freddo all'esterno dell'apparecchio a temperature tra 8^ e 12^ , ad es. ananas, banane, agrumi, cetrioli, zucchini, peperoni, pomodori e patate.

6.6 Balconcino controporta

Per variate il balconcino controporta, è possibile rimuoverlo e reinserirlo in un altro punto.

"Rimozione del balconcino controporta", Pagina 98

6.7 Accessori

Utilizzare gli accessori originali in quanto prodotti appositamente per questo apparecchio.

Gli accessori dipendono dal modello di apparecchio.

Portauova

Conservare le uova nel portauova.

Fermabottiglie

Il fermabottiglie impedisce la caduta delle bottiglie durante l'apertura o la chiusura della porta.

Spingere la staffa metallica ① e portare il fermabottiglie il più possibile vicino alla bottiglia ② .

$$ \rightarrow F i g. ⑤ $$

Vaschetta per cubetti di ghiaccio

Per fare i cubetti di ghiaccio, utilizzare la vaschetta apposita.

Produzione di cubetti di ghiaccio

Per produrre cubetti di ghiaccio utilizzare escludivamente acqua potabile.

1. Riempire la vaschetta per cubetti di ghiaccio per 3 / 4 con acqua portabile e inserirla nel congelatore.

Staccare la vaschetta eventually attaccata solo con un oggetto non acuminato, ad esempio un manico di cucchiaio.

1. Per staccare i cubetti di ghiaccio mettere brevamente la vaschetta fatto acqua corrente oppure torcerla leggermente.

7 Comandi di base

7.1 Accensione dell'apparecchio

1. Premere ①.
   L'apparecchio inizia a raffreddare.
2. Impostare la temperatura desiderata. Pagina 92

7.2 Istruzioni per il funziona-mentation

• Una volta acceso, l'apparecchio cui impiegare sono diverse ore per raggiunge la temperature impostata.

it Funzioni supplementari

Non insere alcuna pietanza prima che venga raggiunta la temperatura impostata.

Chiudendo lo sportello, si può verificare una depressione. Lo sportello si riapre solo con difficoltà. Attendere brevamente finché la depressione non è stata compensata.

7.3 Spegnimento dell'apparecchio

Premere ①.

7.4 Regolazione della tempe-ratura

Regolazione della temperature del frigorifero

Premere ripetutamente - / + finché l'indicatore non indica la temperatura desiderata. La temperatura consigliata all'interno del frigorifero è di 4^. "Adesivo OK", Pagina 93

Regolazione della temperatura del congelatore

• Per regolare la temperatura del congelatore, modificare la temperatura del frigorifero Pagina 92. La temperatura del frigorifero influi-sce su quella del congelatore. Temperature alte del frigorifero generano temperature alte nel congelatore.

8 Funzioni supplementari

8.1 Funzione «rapido»

Con il Funzione «rapido» il frigorifero e il congelatore raffreddano di più. Attivare la Funzione «rapido» da 4 a 6 ore prima di conservare una quantità di alimenti a partire da 2 kg. Per sfruttare la capacité di congelamento, utilizzato Funzione «rapido». → "Capacità di congelamento", Pagina 94

Nota: Con il Funzione «rapido» attivato, il rumore dell'apparecchio potrebè augmentare.

Attivare Funzione «rapido»

Premere *
^* si accende.

Note: Dopo 36 ore l'apparecchio commuta al funzionamento normale.

Disattivare Funzione «rapido»

Premere *.
Viene visualizzata la temperature regolata precedente.

9 Allarme

9.1 Allarme porta

Se lo sportello dell'apparecchio resta aperto a lungo, si attiva l'allarme porta.

Viene emesso il segnale acustico.

Disattivazione dell'allarme porta

• Chiudere lo sportello dell'apparecchio o premere.
  Il segnale acustico è disattivato.

10 Frigorifero

Nel frigorifero è possibile conservare carne, salsiccia, pesce, latticini, uova, piatti cucinati e prodotti da forno. La temperatura può essere regolata da 2^ a 8^ .

Mediante conservazione in frigorifero.
anche alimenti facilemente deperibili
possono essere conservati a breve
o medio termine.Minore e la tempera
ratura selezionata, più a lungo rimangono freschi gli alimenti.

10.1 Consigli per la conservazione degli alimenti nel frigorifero

• Conservare sostanto alimenti freschi e integri.
• Sistemare gli alimenti confezionati o coperti in modo sigillato.
• Per non compromettere la circolazione dell'aria ed evitare che gli alimenti congelino, non posizionare questi ultimi a contatto diretto con la parete posteriorie.
• Fare prima raffreddare gli alimenti e le bevande caldi.
• Osservare la data minima di conservazione o la data di consumo indicata dal produttore.

10.2 Zone fredde nel frigoriferro

Per via della circolazione dell'aria all'interno del frigo si creano diverse zone frede.

Zona piu fredda

La zona più fredda si trova fra la freccia impressa lateralmente e il sostostante ripiano.

Consiglio: Conservare nella zona più fredda gli alimenti lavoramente deperibili, per esempio pesce, salsiccia, carne.

Zona meno fredda

La zona meno fredda si trova nella parte più alta della porta e nel cassetto verdure inferiore.

Consiglio: Conservare gli alimenti\ meno delicati nella zona meno fredda, ad es. formaggio duro e burro. Il formaggio più così continuare a diffondere il suo aroma e il burro resta spalmabile.

10.3 Adesivo OK

Con l'adesivo OK è possibile contro- lare se nel frigorifero sono stati raggiunti i range di temperatura sicuri consigliati per gli alimenti di +4^ o di temperatura inferiore.

L'adesivo OK non è compreso nella fornitura di tutti i modelli.

Se l'adesivo non indica OK, ridurre progressively la temperatura.

"Regolazione della temperatura del frigorifero", Pagina 92

Dopo la messa in funzione dell'apparecchio possono passare fino a 12 ore prima che sua raggiunta la temperatura impostata.

Corretta regolazione

11 Congelatore

Nel vano congelatore è possibile conservare i prodotti surgelati, con-gelare gli alimenti e produrre i cubetti di ghiaccio.

La temperatura del congelatore dipende alla temperatura del frigoriferro.

La conservazione a lungo termine degli alimenti va eseguita a -18^ o a temperature più basse.

Mediante conservazione in congelatoreanche alimenti deperibili possono essere conservati al lungo termine. Le basse temperature rallentano oppure arrestano il deterioramento.

11.1 Porta del congelatore

Chiudere sempre la porta del conge-latore, affinché gli alimenti surgelati non si scongelino e non si formi più ghiaccio nel vano.

Apertura della porta del congelatore

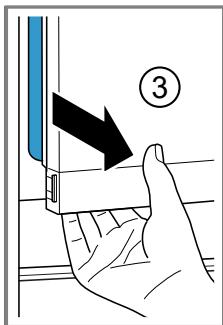

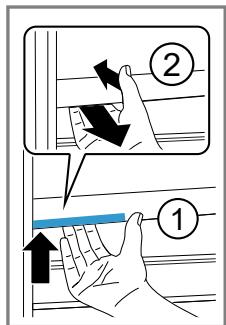

• Afferrare la maniglia ① , premerla contro la porta del congelatore ② e aprire quest'ultima ③ .

Fig. 6

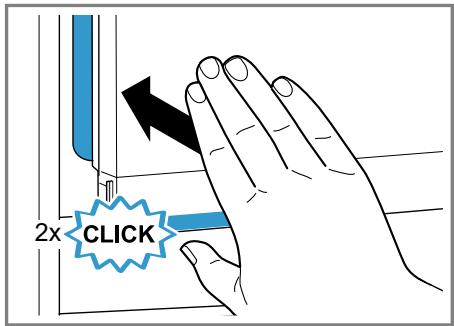

Chiusura della porta del congelatore

Premere contro la porta del conge-latore, finché non se ne percepi-sce lo scatto due volte.

Fig. 7

11.2 Capacità di congelamento

La capacité di congelamento indica in quante ore cui possere completingamente congelata una determinata quantità di alimenti.

Sulla targhetto identificativa sono riportati i dati della capacité di congelamento. Fig. 1/4

Condizioni per la capacité di congelamento

1. Circa 6 ore prima di riporre alimenti freschi, attivare Funzione «rapido».

"Attivare Funzione «rapido»", Pagina 92

1. Collocare il ripiano del congelatore nella posizione centrale.
2. Conservare quantità maggiori di alimenti freschi in basso vicino alla parete posteriore. Qui vengono congelati completeness nel modo più rapido.

11.3 Consigli per la conservazione di alimenti nel vano congelatore

• Sistemare gli alimenti confezionati o coperti in modo sigillato.
  Non mettere gli alimenti da surgelare a contatto con gli alimenti surgelati.
• Distribuire in modo esteso gli alimenti nel congelatore.

11.4 Consigli per congelare alimenti freschi

• Congelare sostanto alimenti freschi e integri.
• Congelare alimenti in porzioni.
  Gli alimenti da cuocere sono più adeguati rispetto a quelli da consumare crudi.

Lavare, sminuzzare e sbollentare la verdura prima di congelarla.
Lavare, snocciolare ed eventually sbucciare la frutta prima di congelarla,aggiungere eventually zucchero o una soluzione di acido ascorbico.
- Alimenti adatti al congelamento sono ad es. prodotti da forno, pesce e frutti di mare, carne, selvaggina e pollame, uovaenza guscio, formaggio, burro, quark, cibi pronti e i residui di alimenti.
- Alimenti non adatti al congelamento sono ad es. lattuga, ravanelli, uova con guscio, uva, mele e pere crude, yogurt, panna acida, crème fraîche e maionese.

Confezionamento di alimenti surgelati

Il materiale di confezionamento adeguato e la tipologia corretta di imbalaggio mantengono la qualità del prodotto ed evitano bruciature da freddo.

1. Introduire l'alimento nella confezione.
2. Fare uscire l'aria.
3. Chiudere le confezioni a tenuta d'aria, per evitare che gli alimenti perdano il gusto o possano essiccarsi.
4. Scrivere sulla confezione il contento e la data di congelamento.

11.5 Conservazione degli ali-menti congelati a -18^

Alimento	Tempo di conservazione
Pesce, insaccati di carne, cibi cotti, prodotti daorno	fino a 6 mesi
Carne, pollame	fino a 8 mesi

Alimento	Tempo di conservazione
Frutta, verdura	fino a 12 me-si

11.6 Metodi di scongelamento per alimenti congelati

ATTENZIONE

Pericolo di danni alla salute!

Durante lo sbrinamento possono augmentare i batteri e i prodotti surgelati possono deteriorarsi.

Non ricongelare gli alimenti parzialmente o completeness decongelati.
Ricongelare solo après la cottura.
Considerare una durata di conservazione inferiore.
- Scongelare gli alimenti di origine animale, come pesce, carne, formaggio e quark, nel frigorifero.
- Scongelare il pane a temperature ambiente.
- Prepare gli alimenti per il consumo immediato nel microonde, nelorno o sui fornelli.

12 Scongelamento

12.1 Scongelamento nel frigorifero

A seconda della funzione, durante il funzionamento si formano gocce d'acqua o brina sulla parete posterio

it Pulizia e cura

re del frigorifero. La parete posteriore del frigorifero si sbrina automaticamente.

L'acqua di sbrinamento scorre attevverso l'apposto convogliatore nel foro di scarico versuso la vaschetta di evaporazione e non delve essere rimossa.

Affinché l'acqua di sbrinamento possa defluire e per evitare la formazione di odori, osservare le seguenti informazioni:

"Pulizia del convogliatore dell'acqua di sbrinamento e del foro di scarico", Pagina 97.

12.2 Scongelamento nel vano congelatore

Il congelatore non esegue lo sbrinamento automaticamente. Uno strato di brina nel congelatore rallenta il passaggio del freddoagli alimenti congelati e augmenta il consumo di energia elettrica.

Scongelamento del vano congelatore

Sbrinare regolarmente il congelatore.

1. Attivare la Funzione «rapido» circa 4 ore prima dello sbrinamento.
   "Attivare Funzione «rapido»", Pagina 92
   Gli alimenti raggiungono sono temperature molto basse e possono essere conservati a temperatura ambiente più a lungo.
2. Togliere gli alimenti congelati e collocarli in un luogo fresco. Avvologere gli alimenti congelati in copertura o giornali con accumulator del freddo, se disponibili.
3. Specnere l'apparecchio. Pagina 92
4. Staccare l'apparecchio alla rete elettrica.

Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.

1. AVVERTENZA - Pericolo di uszioni! L'acqua calda, gli spruzzi d'acqua e il vapore possono causare uszioni.

Per lo sbrinamento, riempire la pentola solo di acqua calda, non bollente.
Per accelerare lo sbrinamento,
mettere nel congelatore una pento
la con acqua calda non bollente
su un sottopentola.
6. Rimuovere l'acqua prodotta dallo scongelamento con un panno morbido o una spugna.
7. Asciugare il vano con un panno morbido e asciutto.
8. Collegare elettricamente l'apparecchio. Pagina 89
9.Accendere l'apparecchio. Pgina 91
10. Introduire gli alimenti congelati. → Pagina 94

13 Pulizia e cura

Per mantenere a lungo l'apparecchio in buone condizioni, sottoporlo a una cura e a una manutenzione scrupolose.

La pulizia dei punti inaccessibili deveseessere effettuata dal servizio di assistenza clienti. La pulizia da parte del servizio di assistenza clienti cuiocomportareosti.

13.1 Preparazione dell'apparecchio per la pulizia

1. Specnere l'apparecchio. Pagina 92
2. Staccare l'apparecchio alla rete elettrica.

Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.

1. Togliere tutti gli alimenti e conservarli in un luogo fresco.
   Se disponibili,METTERE degli accumulatori del freddo sugli alimenti.
2. Se è presente uno strato di brina, lasciarlo scongelare.
3. Rimuovere tutte le parti dell'attrez-zatura e gli accessori dall'apparecchio. Pagina 98
4. Smontare il ripiano sopra al cassetto della frutta e della verdura.

Pagina 98

13.2 Pulizia dell'apparecchio

AVVERTENZA

Pericolo di scosse elettriche!

L'infiltrazione di umidità può provocare una scarica elettrica.

Non lavare l'apparecchio con pulitori a vapore o idropulitrici.
I liquidi che raggiungono l'internodell'unità d'illuminazione o gli elementi di dato possono essere nocivi.
L'acqua con detersivo non deve penetrare nell'unita d'illuminazione o negli elementi di lavoro.

ATTENZIONE!

I detersivi non appropriati possono danneggiare le superfici dell'apparecchio.

Nonutilizzare spugnette dure o abrasive.
Non usare prodotti corrosivi o abrasivi.
Nonutilizzare detergentia a elevato contento di alcol,

Se il liquido raggiunge il foro di scarico, la vaschetta di evaporazione più traboccare.

Evitare che l'acqua penetri nel foro di scarico.

Lavando i pezzi dell'attrezzzatura e gli accessori in lavastoviglie, quosti si possono deformare o scolorire.

Non lavare mai le parti dell'attrez-zatura e gli accessori in lavastoviglie.
1.Prepare l'apparecchio per la pulizia. Pagina 96
2. Pulire l'apparecchio, le parti dell'attezzatura, i componenti dell'apparecchio e le guarnizioni della porta utilizzato un panno spugna, acqua tiepida e una quantità esigua di detergente con pH neutro.
3. Asciuagare a fondo con un panno morbido e asciutto.
4. Inserire le parti dell'attrezzatura e montare i componenti dell'apparecchio.
5. Collegare elettricamente l'apparecchio. Pagina 89
6. Accendere l'apparecchio. → Pagina 91
7. Inserire gli alimenti.

13.3 Pulizia del convogliatore dell'acqua di sbrinamento e del foro di scarico

Per il libero deflusso dell'acqua di sbrinamento, pulire regolarmente il convogliatore dell'acqua e il foro di scarico.

• Pulire attentamente il convogliatore dell'acqua e il foro di scarico ad esempio con un bastoncino cotonato.

Fig. 8

13.4 Rimozione degli accessori

Se si voglioni pulire a fondo le parti dell'attrezzatura, rimuoverle dall'apparecchio.

Rimozione del ripiano

Estrarre il ripiano erimuoverlo.

$$ \rightarrow F i g. \quad \mathbf {9} $$

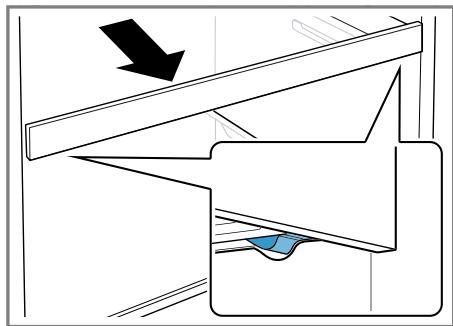

Rimozione del ripiano estrabile

1. Tirare con forza il ripiano estraibile finché il nasello di arresto non si innesta.

$$ \rightarrow \text {F i g .} 1 0 $$

1. Abbassare il ripiano e ruotarlo lateralmente.

Rimozione del ripiano del congelatore

1. Sollevare la piastra in veto ① e ri-muoverla ②

$$ \rightarrow \text {F i g .} $$

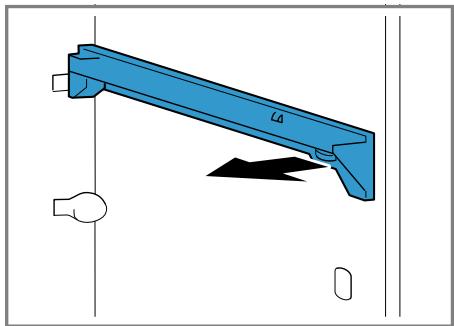

1. Rimuovere le barre di supporto.

$$ \rightarrow \text {F i g .} 1 2 $$

Rimozione del balconcino contropora

• Sollevare il balconcino controta ed estrarlo.

$$ \rightarrow \text {F i g .} 1 8 $$

Rimozione del cassetto per frutta e verdura

1. Estrarre il cassetto della frutta e della verdura finché non si innesta in posizione.

2. Premere verso il basso il blocco della guida di estensione ① e ri-muovere il cassetto della frutta e della verdura ②

$$ \rightarrow \text {F i g .} 1 4 $$

13.5 Smontaggio dei componenti dell'apparecchio

Se si desidera pulire accuratamente l'apparecchio, smontare determinati componenti dell'apparecchio.

Smontaggio del ripiano sopra il cassetto di frutta e verdura

1. Rimuovere il cassetto per frutta e verdura.

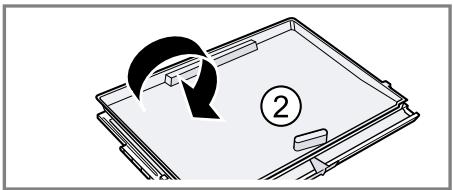

2. Rimuovere il ripiano ① e capovolgerlo ②

$$ \rightarrow \text {F i g .} 1 5 $$

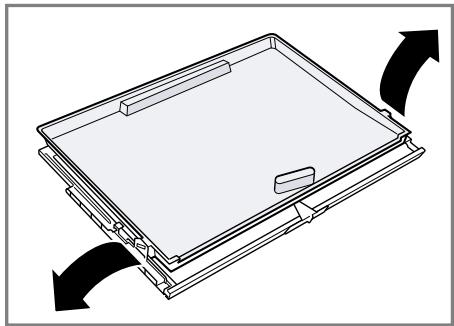

1. Spingere verso l'esterno i fissaggi della copertura inferiore.

$$ \rightarrow \text {F i g .} 1 6 $$

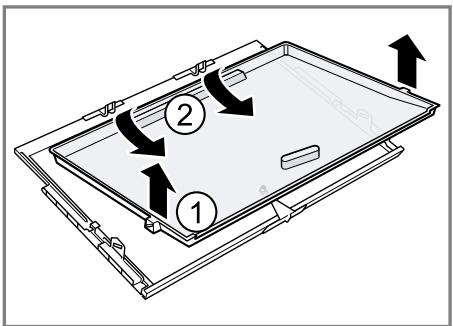

1. Sollevare la copertura da davanti ① ed estrarla da diaetro ②

$$ \rightarrow \text {F i g .} \quad 1 7 $$

14 Sistemazione guasti

I guasti minori possono essere sistemati autonomamente dall'utente. Utilizzare le informazioni per la sistematiche dei guasti prima di contattare il servizio di assistenza clienti. In quello modo si evitano costi non necessari.

AVVERTENZA

Pericolo di scosse elettriche!

Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo.

• Solo il personale adeguatamente specializzato e formato cui seguire riparazioni sull'apparecchio.
  Per la riparazione dell'apparecchio possono essere impiegati soltanto pezioni di ricambio originali.
• Al fine di evitare pericoli, se il cavo di alimentazione di quello appearecchio subisce danni delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica.

Anomalia	Causa e ricerca guasti
L'apparecchio non raffredda, l'indicatoree l'illuminazione sono accessi.	Il programma «dimostrativo» è attivo.Eseguire l'autotest dell'apparecchio. → Page 101Alla fine dell'autotest, l'apparecchio passa al funzionamento normale.
L'illuminazione LEDnon funziona.	Sono possibili diverse cause scatenanti.Rivolgersi al servizio di assistenza clienti.Il numero del servizio di assistenza clienti si trova nell'élenco dei centri di assistenza allegato.
Compare E o d sull'in-dicatore della tempe-ratura.	Ilsystema elettronico ha riconosciuto un erre.1.Spagnere l'apparecchio. → Page 922.Scollegare l'apparecchio dall'alimentazione elettrica.Togliere la spina del cavo di alimentazione o disatti-vare il fusabile nella scatola dei fusibili.3.Collegare nuovoamente l'apparecchio dopo 5 minuti.4.Se il messaggio continua a comparire sul display,rivolgersi al servizio assistenza clienti.Il numero del servizio di assistenza clienti si trova nell'élenco dei centri di assistenza allegato:
La temperatura si di scosta notevolmente dall'impostazione.	Sono possibili diverse cause scatenanti.1. Specnere l'apparecchio. → Pagina 922. Riaccendere l'apparecchio dopo circa 5 minuti. → Pagina 91- Se la temperatura è troppo elevata, controllingla di nuovo dato dalle ora.- Se la temperatura è troppo Bassa, controllingla di nuovo il giorno seguite.
Il fondo del vano frigo-riferero è bagnato.	Il convogliatore dell'accua di sbrinamento o il foro di scarico sono otturati.Pulire il convogliatore dell'accua di sbrinamento e il foro di scarico. → Pagina 97
L'apparecchio emette rumori come gorgoglii, ronzii o scatti.	Nessun guasto. Un motore è in funzione, ad es. gruppo frigorifero, ventola. Il refrigerante fluisce nei tubi.Motore, interrupttori ed elettrovalvole si insertiscono o disinseriscono.Nessun trattamento necessario.
L'apparecchio produce dei rumori.	Le parti dell'attrezzatura traballano o si incastrano.▶ Controllare le parti estraibili ed eventualmente inse-rirle di nuovo correttamente.
	Le bottiglie o le stoviglie si toccano.▶ Separare le bottiglie o le stoviglie.
	La Funzione «rapido» è attivata.Nessun trattamento necessario.

14.1 Interruzione dell'alimentazione elettrica

Durante un'interruzione di corrente la temperature noll'apparecchio aumento, riducendo il tempo di conservazione e la qualità degli alimenti congelati.

Sul nostro site web relativo all'apparecchio, all'interno dei dati tecnici è riportato il tempo di conservazione degli alimenti congelati in caso di anomalia.

Note

• Durante un'interruzione di corrente, aprire l'apparecchio il meno possibile e non conservare ulteriori alimenti.

• Controllare la qualità degli alimenti\ dopo l'interruzione\ dell'alimentazione elettrica.

• Smaltire gli alimenti che si sono scongelati e hanno una temperatura superiore a 5^ .

• Cucinare gli alimenti leggermente scongelati e consumarli o congelarli di nuovo.

14.2 Esecuzione dell'autotest dell'apparecchio

L'apparecchio dispone di un autotest che indica i guasti che sono essere eliminati dal servizio di assistenza clienti.

1. Spagnere l'apparecchio. Pagina 92
2. Riaccendere l'apparecchio après 5 minuti. Pagina 91
3. Entro 10 secondi dopo l'accensione, mantenere premuto per 3 - 5 secondi *.

Si avvia l'autotest dell'apparecchio.
Durante l'autotest, di tanto in tanto viene emesso un lungo segnale acustico.

^+ Se al termine dell'autotest vengono emessi 2 segnali acustici e l'indicatore alla la temperatura impostata, l'apparecchio funziona regolarmente. L'apparecchio passa al funzionamento normale.
Se al termine dell'autotestiene messo 5 volte il segnale acustico e * lampeggia per 10 secondi, informare il servizio di assistenza clienti.

15 Stoccaggio e smaltimento

15.1 Messa fuori servizio dell'apparecchio

1. Spagnere l'apparecchio. Pagina 92
2. Staccare l'apparecchio alla rete elettrica.

Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili.

1. Estrarre tutti gli alimenti.
2. Scongelare l'apparecchio. Pagina 95
3. Pulire l'apparecchio. Pagina 97
4. Per garantire un'aerazione nel vano interno, lasciare aperto l'apparecchio.

15.2 Rottamazione di un apparecchio dismesso

Un corretto smaltimento nel rispetto dell'ambiente permette di recuperare materie prime preziose.

AVVERTENZA

Pericolo di danni alla salute!

I bambini possono restare chiusi nell'apparecchio, rischiando la vita.

Per renderse dificile ai bambini l'ingresso nell'apparecchio, non ri-muovere dal suo interno ripiani e contentitori.
- Tenere i bambini lontano dall'apparecchio dismesso.

AVVERTENZA

Pericolo di incendio!

In caso di danneggiamento dei tubi, il refrigerante infiammabile e i gas nocivi possono fuoriuscire e prendere fuoco.

Non danneggiare i tubi del circuito refrigerante e l'isolamento.

1. Staccare la spina del cavo di alimentazione.
2. Tagliare il cavo di alimentazione.
3. Smaltire l'apparecchio nel rispetto dell'ambiente.

Per informazioni sulle attuali procedure di smaltimento rivolgersi al rivenditore specializzato o al comune di competenza.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici

Questa direttiva definite le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

16 Servizio di assistenza clienti

I ricambi originali rilevanti per il funzionamento secondo il corrispondente regolamento Ecodesign sono reperibili presso il nostro servizio di assistenza clienti per un periodo di almeno 10 anni a partire alla messa in circolazione dell'apparecchio all'interno dello Spazio economico europeo.

Note: L'intervento del servizio di assistenza clienti è Gratis o nell'ambito delle condizioni di garanzia del produttore applicabili a livello locale. La durata minima della garanzia (garanzia del produttore per utenti privati) nello Spazio economico europeo è di 2 anni secondo le condizioni di garanzia applicabili a livello locale. Le condizioni di garanzia non producono alcun effetto su altri diritti o rivendicazioni spettanti conformmente al diritto locale.

Informazioni dettagliate sulla durata della garanzia e sulle condizioni di garanzia in ciascun Paese sono reperibili presso il nostro servizio di assistenza clienti, presso il proprio rivenditore o sul loro situ Internet.

Quando si contatta il servizio di assistenza clienti sono necessari il codice prodotto (E-Nr.) e il codice di produzione (FD) dell'apparecchio.

I dati diicontatto del servizio di assistenza clienti sono disponibili nell'elenco dei centri di assistenza allegato o sul nostro sito Internet.

16.1 Codice prodotto (E-Nr.) e codice di produzione (FD)

Il codice prodotto (E-Nr.) e il codice di produzione (FD) sono riportati sulla targhetto identificativa dell'apparecchio.

Fig. 1/4

Annotare i dati dell'apparecchio e il numero di Telefono del servizio di assistenza clienti per nitrovarli rapidamente.

17 Dati tecnici

Il refrigerante, il contentuto utile ed altri dati tecnici sono indicati sulla targhetta identificativa.

Fig. 1/4

Il prodotto contiene una sorgente luminosa con classe di efficienza energetica F. Tale sorgente è disponibile come componente di ricambio e deve essere sostituita escludamente da personale qualificato.

Ulteriori informazioni sul modello scelto sono disponibili sul site Internet https://eprel.ec.europa.eu/1. Questo link rimanda alla paglia ufficiale del database europeo dei prodotti EPREL.Seguire quindi leindicazioni relative alla ricerca del modello. Si riconosce il modello dal segno prima della barra del codice prodotto (ENr.) sulla targhetto identificativa. In alternativa, l'indicazione del modello si trovaanche nella prima riga dell'etichetta energetica UE.
