AKZM 8530/IX - Forno da incasso WHIRLPOOL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Forno incassato
Marca	Whirlpool
Modello	AKZM 8530/IX
Dimensioni (A x L x P)	59,5 x 59,5 x 56,4 cm (stima standard)
Volume utile	73 L (stima)
Alimentazione elettrica	230 V / 16 A (regolabile 13 A)
Potenza massima	3,0 kW (stima)
Tipo di cottura	Convezione naturale, calore pulsato, convezione forzata, grill, turbo grill, eco calore pulsato
Funzioni automatiche	Stufato, carni, cottura pezzo grosso, pane, pizza, dolci
Pulizia	Pirolisi (ciclo standard e eco)
Sonda per carne	Sì (su alcuni modelli)
Illuminazione interna	Lampada alogena G9, 20-40W, 230V, T300°C
Porta rimovibile	Sì, per facilitare la pulizia
Sicurezza bambini	Blocco tasti
Classe energetica	A+ (stima)
Indice di riparabilità	8,2 / 10 (stima)
Ricambi disponibili	Lampade, resistenze, ventola, sonda, comandi (tramite SAV)
Accessori forniti	Griglia metallica, leccarda, teglia
Peso netto	35 kg (stima)

Domande frequenti - AKZM 8530/IX WHIRLPOOL

Come regolare l'ora sul forno AKZM 8530/IX ?

Accendete il forno premendo On/Off. L'ora lampeggia: girate la manopola per regolare l'ora, poi premete 6TH SENSE per confermare. Successivamente, i minuti lampeggiano: regolateli e confermate. Per modificare in seguito, tenete premuto ORA per un secondo quando il forno è spento.

Come usare la funzione pirolisi (pulizia automatica) ?

Rimuovete tutti gli accessori. Assicuratevi che i bruciatori o le piastre di cottura sopra siano spenti. Selezionate la funzione PYRO, quindi scegliete il ciclo standard o eco. Il forno blocca la porta e si riscalda ad alta temperatura. Attendete la fine del ciclo (circa 2 ore) e arieggiate il locale.

Come usare la sonda per carne ?

Inserite la sonda nella parte più spessa della carne, evitando le ossa. Collegate la sonda alla presa situata sulla parete destra del forno. Quando la sonda viene rilevata, regolate la temperatura target interna. Il forno si spegne automaticamente quando viene raggiunta la temperatura. Utilizzabile con le funzioni Tradizionale, Calore pulsato, Convezione forzata, Turbo grill e alcune 6th Sense.

Come sostituire la lampadina del forno ?

Scollegate il forno. Svitare il coperchio in vetro della lampadina (situato in alto a sinistra della cavità). Sostituire la lampadina con una lampadina alogena G9, 20-40W, 230V, T300°C. Riavvitare il coperchio e ricollegare il forno.

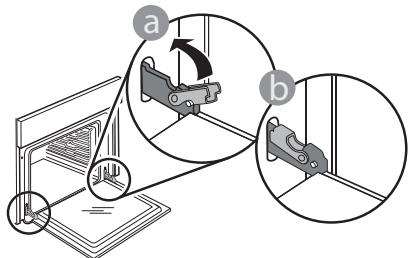

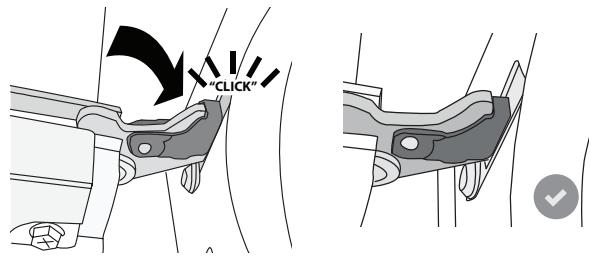

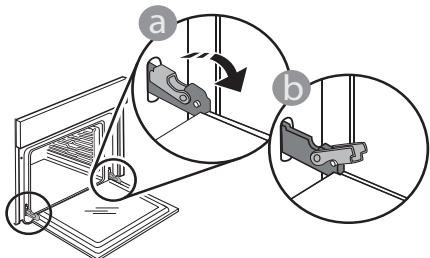

Come smontare la porta del forno per pulirla ?

Aprite completamente la porta, abbassate i due fermagli delle cerniere in posizione sbloccata. Richiudete parzialmente la porta, poi sollevatela tirandola verso l'alto per sganciarla. Per rimontare, posizionate le cerniere nei loro alloggi, aprite completamente, quindi abbassate i fermagli.

Cosa fare se il forno visualizza un codice di errore F seguito da un numero ?

Annotate il codice (es: F25) e contattare il Servizio Post-Vendita Whirlpool. Indica un problema software o hardware che richiede un intervento tecnico.

Come attivare il blocco tasti (sicurezza bambini) ?

Premete il tasto INDIETRO per almeno 5 secondi finché non appare l'icona di blocco. Ripetete l'operazione per sbloccare.

Quali accessori sono forniti con il forno ?

Il forno viene fornito con una griglia metallica, una leccarda e una teglia. Alcuni modelli includono guide scorrevoli e una sonda per carne.

Come impostare una partenza differita (cottura programmata) ?

Selezionate una funzione e regolate la durata di cottura. Successivamente, il display mostra l'ora di fine prevista. Girate la manopola per regolare l'ora di fine desiderata, poi confermate. Il forno si avvia automaticamente per terminare all'ora scelta. Non disponibile per le modalità Grill e Turbo grill.

Qual è il consumo energetico del forno ?

Il forno è classificato A+ (stima). Il consumo varia in base alla funzione: la modalità Eco calore pulsato ottimizza l'energia. Per ridurre il consumo, utilizzate i cicli di pulizia eco ed evitate di aprire la porta durante la cottura.

MANUALE UTENTE AKZM 8530/IX WHIRLPOOL

Istruzioni per l'installazione 89

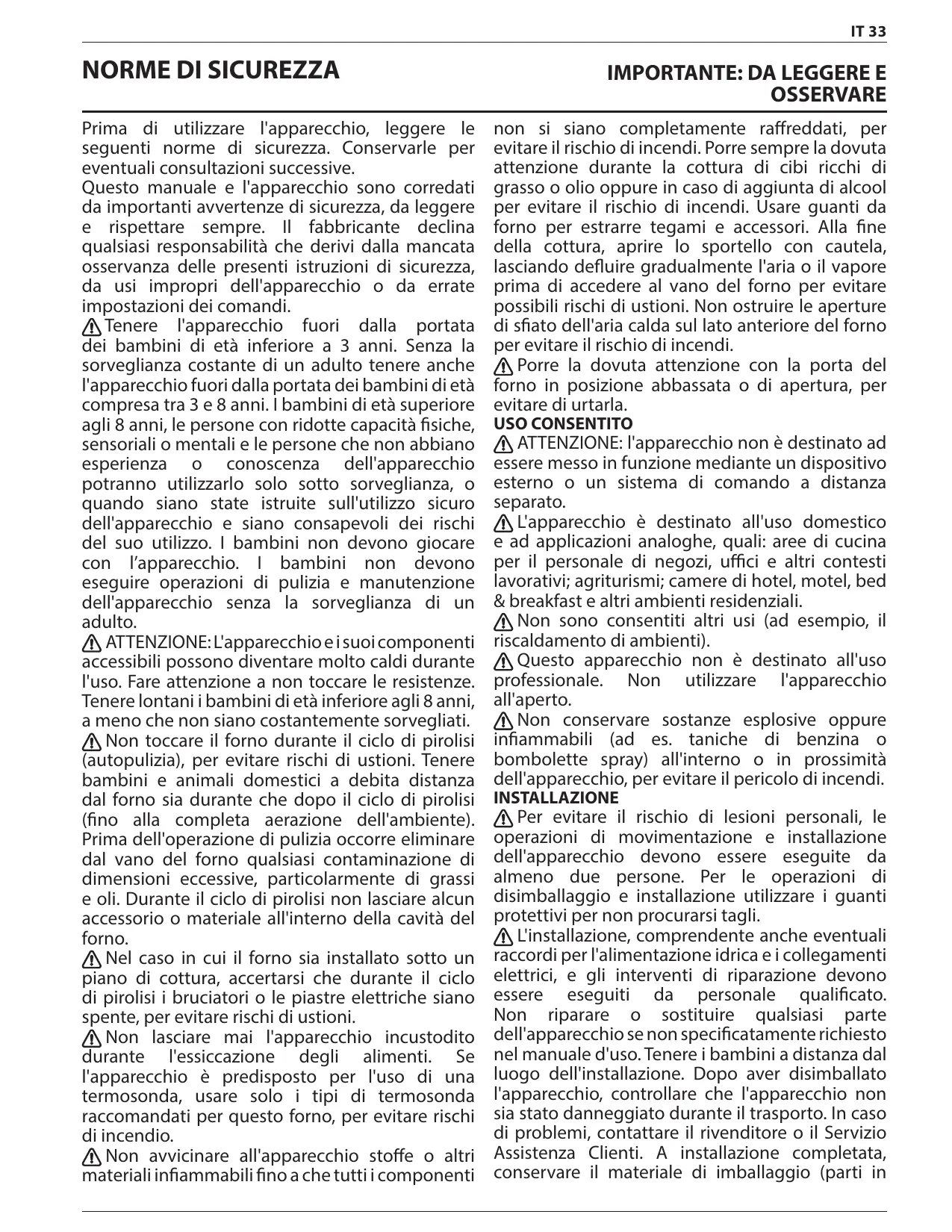

Prima di utilizzare l'apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consultazioni successive. Questo manuale e l'apparecchio sono corredati da importanti avvertenze di sicurezza, da leggere e rispettare sempre. Il fabbricante declina qualsiasi responsabilità che derivi dalla mancata osservanza delle presenti istruzioni di sicurezza, da usi impropri dell'apparecchio o da errate impostazioni dei comandi. Tenere l'apparecchio fuori dalla portata dei bambini di età inferiore a 3 anni. Senza la sorveglianza costante di un adulto, tenere anche l'apparecchio fuori dalla portata dei bambini di età compresa tra 3 e 8 anni. I bambini di età superiore agli 8 anni, le persone con ridotte capacità fisiche, sensoriali o mentali e le persone che non abbiano esperienza o conoscenza dell'apparecchio potranno utilizzarlo solo sotto sorveglianza, o quando siano state istruite sull'utilizzo sicuro dell'apparecchio e siano consapevoli dei rischi del suo uso. I bambini non devono giocare con l'apparecchio. I bambini non devono eseguire operazioni di pulizia e manutenzione dell'apparecchio senza la sorveglianza di un adulto. ATTENZIONE: L'apparecchio e i suoi componenti accessibili possono diventare molto caldi durante l'uso. Fare attenzione a non toccare le resistenze. Tenere lontani i bambini di età inferiore agli 8 anni, a meno che non siano costantemente sorvegliati. Non toccare il forno durante il ciclo di pirolisi (autopulizia), per evitare rischi di ustioni. Tenere bambini e animali domestici a debita distanza dal forno sia durante che dopo il ciclo di pirolisi (fino alla completa aerazione dell'ambiente). Prima dell'operazione di pulizia occorre eliminare dal vano del forno qualsiasi contaminazione di dimensioni eccessive, particolarmente di grassi e oli. Durante il ciclo di pirolisi non lasciare alcun accessorio o materiale all'interno della cavità del forno. Nel caso in cui il forno sia installato sotto il piano di cottura, accertarsi che durante il ciclo di pirolisi i bruciatori o le piastre elettriche siano spenti, per evitare rischi di ustioni. Non lasciare mai l'apparecchio incustodito durante l'essiccazione degli alimenti. Se l'apparecchio è predisposto per l'uso di una termosonda, usare solo i tipi di termosonda raccomandati per quel forno, per evitare rischi di incendio. Non avvicinare all'apparecchio stoffe o altri materiali infiammabili fino a che tutti i componenti

non si siano completamente raffreddati, per evitare il rischio di incendi. Porre sempre la dovuta attenzione durante la cottura di cibi ricchi di grasso o olio oppure in caso di aggiunta di alcol per evitare il rischio di incendi. Usare guanti da forno per estrarre tegami e accessori. Alla fine della cottura, aprire lo sportello con cautela, lasciando defluire gradualmente l'aria o il vapore prima di accedere al vano del forno per evitare possibili rischi di ustioni. Non ostruire le aperture di sfiato dell'aria calda sul lato anteriore del forno per evitare il rischio di incendi.

Porre la dovuta attenzione con la porta del forno in posizione abbassata o di apertura, per evitare di urtarla.

USO CONSENTITO

ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un dispositivo esterno o un sistema di lavoro a distanza separato. L'apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali: aree di cucina per il personale di negozi, uffici e altri contesti lavorativi; agriturismi; camere di hotel, motel, bed & breakfast e altri ambienti residenziali. Non sono consentiti altri usi (ad esempio, il riscaldamento di ambienti). Questo apparecchio non è destinato all'uso professionale. Non utilizzare l'apparecchio all'aperto. Non conservare sostanze esplosive oppure infiammabili (ad es. taniche di benzina o bombolette spray) all'interno o in prossimità dell'apparecchio, per evitare il pericolo di incendi.

INSTALLAZIONE

Per evitare il rischio di lesioni personali, le operazioni di movimentazione e installazione dell'apparecchio devono essere eseguite da almeno due persone. Per le operazioni di disimballaggio e installazione utilizzare i guanti protettivi per non procurarsi tagli. L'installazione, comprendente anche eventuali raccordi per l'alimentazione idrica e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguiti da personale qualificato. Non riparare o sostituire qualsiasi parte dell'apparecchio se non specificamente richiesto nel manuale d'uso. Tenere i bambini a distanza dal luogo dell'installazione. Dopo aver disimballato l'apparecchio, controllare che l'apparecchio non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti. A installazione completata, conservare il materiale di imballaggio (parti in

plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare il rischio di soffocamento. Prima di procedere all'installazione, scollegare l'apparecchio dalla rete elettrica per non correre il rischio di scosse elettriche. Per evitare il rischio di incendio o di folgorazione, durante l'installazione assicurarsi che l'apparecchio non danneggi il cavo di alimentazione. Attivare l'apparecchio solo dopo aver completato la procedura di installazione.

Eseguire tutte le operazioni di taglio del mobile prima di inserire il forno, avendo cura di rimuovere trucioli o residui di segatura. Non ostruire lo spazio minimo previsto tra il piano di lavoro e il bordo superiore del forno, perché in tal caso potrebbe crearsi un rischio di incendio.

Non rimuovere il forno dalla base di polistirolo fino al momento dell'installazione.

La parte inferiore dell'apparecchio non deve essere più accessibile dopo l'installazione, per evitare il rischio di ustioni. Non installare l'apparecchio dietro un pannello decorativo: possibile rischio di incendio.

AVVERTENZE ELETTRICHE

La targhetta matricola si trova sul bordo anteriore del forno (visibile a porta aperta). Deve essere possibile scollegare l'apparecchio dalla rete elettrica disinserendo la spina, se questa è accessibile, o tramite un interruttore multipolare installato a monte della presa in conformità alle norme di cablaggio. Il collegamento a terra dell'apparecchio deve essere conforme alle norme di sicurezza elettrica nazionali. Non utilizzare cavi di prolunga, prese multiple o adattatori. Una volta terminata l'installazione, i componenti elettrici non dovranno più essere accessibili. Non utilizzare l'apparecchio quando si è bagnati oppure a piedi nudi. Non accendere l'apparecchio se il cavo di alimentazione o la spina sono danneggiati, se si osservano anomalie di funzionamento o se l'apparecchio è caduto o è stato danneggiato. Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno dello stesso tipo dal produttore, da un centro di assistenza autorizzato o da un tecnico qualificato per evitare situazioni di pericolo o rischi di scosse elettriche.

In caso di sostituzione del cavo di alimentazione, contattare un centro di assistenza autorizzato.

PULIZIA E MANUTENZIONE

ATTENZIONE: Per evitare rischi di folgorazione, prima di qualsiasi intervento di manutenzione accertarsi che l'apparecchio sia spento e scollegato dall'alimentazione elettrica; inoltre, non usare in nessun caso pulitrici a getto di vapore. Non utilizzare detergenti abrasivi o raschietti metallici per pulire il vetro della porta del forno, in quanto potrebbero graffiare la superficie con il rischio di rottura del vetro. Per evitare il rischio di ustioni, attendere che l'apparecchio si sia raffreddato prima di eseguire qualsiasi operazione di pulizia o manutenzione. ATTENZIONE: Spegnere l'apparecchio prima di sostituire la lampadina, per evitare il rischio di scosse elettriche.

SMALTIMENTO DEL MATERIALE DI IMBALLAGGIO

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo. Le varie parti dell'imballaggio devono pertanto essere smaltite responsabilmente e in stretta osservanza delle norme stabilite dalle autorità locali.

SMALTIMENTO ELETTRODOMESTICI

Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Smaltire il prodotto rispettando le normative locali in materia. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Provvedendo al corretto smaltimento del prodotto si contribuirà ad evitare potenziali conseguenze negative sull'ambiente e sulla salute umana.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo apparecchio non deve essere smaltito come rifiuto domestico, bensì conferito presso un centro di raccolta preposto al ritiro delle apparecchiature elettriche ed elettroniche.

CONSIGLI PER IL RISPARMIO ENERGETICO

Preriscaldare il forno solo se specificato nella tabella di cottura o nella ricetta. Usare teglie laccate o smaltate in colori scuri, in quanto assorbono il calore in modo più efficiente. Gli alimenti che richiedono tempi di cottura lunghi continueranno comunque a cuocere anche a forno spento.

Ciclo standard (PIROLISI): idoneo per una pulizia più profonda quando il forno è molto sporco. Ciclo economico (Pirolisi EXPRESS/ECO) - (solo alcuni modelli) -: il consumo si riduce di circa il 25% rispetto al ciclo di pirolisi standard. Questo ciclo dovrebbe essere eseguito periodicamente (dopo 2-3 cotture di carne consecutive).

DICHIARAZIONE DI PROGETTAZIONE ECOCOMPATIBILE

Questo apparecchio soddisfa i requisiti dei regolamenti europei n. 65/2014 e n. 66/2014 in materia di progettazione ecocompatibile, in conformità con la norma europea EN 60350-1.

GRAZIE PER AVER ACQUISTATO UN PRODOTTO WHIRLPOOL

Per ricevere un'assistenza più completa, registrare il prodotto su www.whirlpool.eu/register

Scaricare le istruzioni per la sicurezza e le istruzioni per l'uso collegandosi al sito docs.whirlpool.eu e seguire la procedura indicata sul retro.

Leggere attentamente le istruzioni per la sicurezza prima di utilizzare il prodotto.

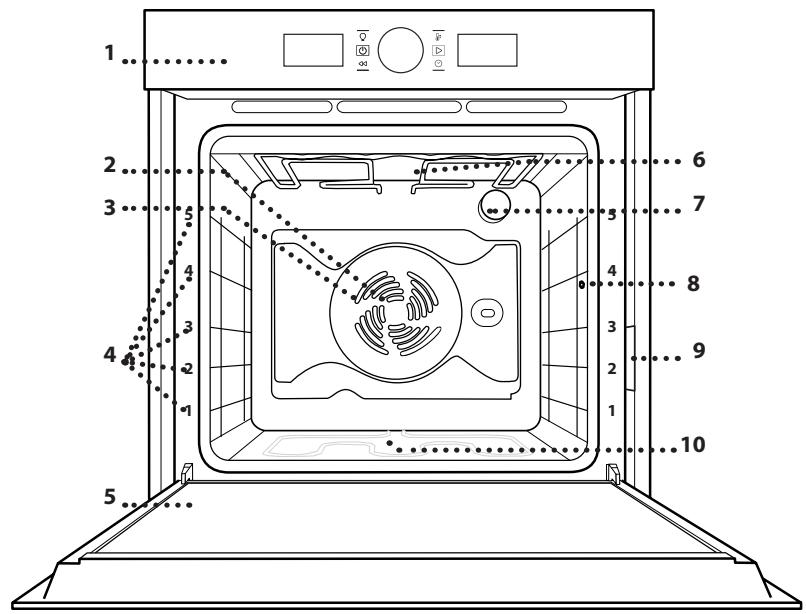

DESCRIZIONE PRODOTTO

1. Pannello comandi
2. Ventola
3. Resistenza circolare (non visibile)
4. Griglie laterali (il livello è indicato sulla parte frontale del forno)
5. Porta
6. Resistenza superiore / grill
7. Lampada
8. Punto di inserimento della sonda carne (se in dotazione)
9. Targhetto matricola (da non rimuovere) 10.Resistenza inferiore (non visibile)

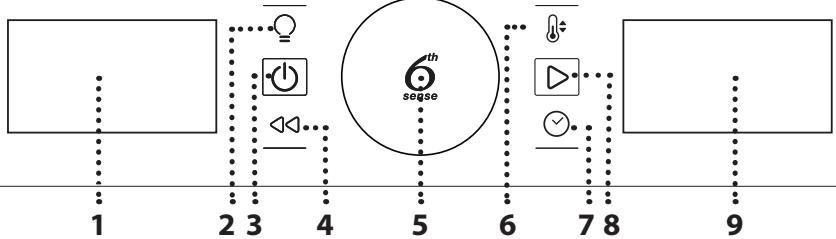

PANNELLO COMANDI

1. PARTE SINISTRA DEL DISPLAY

2. LUCE

Per accendere/spegnere la lampadina.

3. ON/OFF

Per accendere e spegnere il forno o terminare in qualunque momento una funzione attiva.

4. INDIETRO

Per tornare alla schermata precedente durante le impostazioni.

5. MANOPOLA GIREVOLE / TASTO 6TH SENSE

Ruotando la manopola è possibile spostarsi tra le funzioni e regolare i parametri di cottura. Premere per selezionare, impostare, visualizzare e confermare le funzioni o i parametri e per avviare i programmi di cottura.

6. TEMPERATURA

Per impostare la temperatura.

7. TEMPO

Per impostare o modificare l'orologio e regolare il tempo di cottura.

8. AVVIO

Per avviare le funzioni, confermando i valori impostati.

9. PARTE DESTRA DEL DISPLAY

ACCESSORI

GRIGLIA

LECCARDA

SONDA CARNE

Il numero di accessori varia a seconda del modello acquistato.

È possibile acquistare separatamente altri accessori presso il

Servizio Assistenza Clienti.

INSERIRE LA GRIGLIA E ALTRI ACCESSORI

Inserire la griglia orizzontalmente facendola scivolare sulle griglie laterali, inserendo dapprima il lato rialzato orientato verso l'alto.

Gli altri accessori, come la leccarda o la piastra per dolci, si inseriscono orizzontalmente come la griglia.

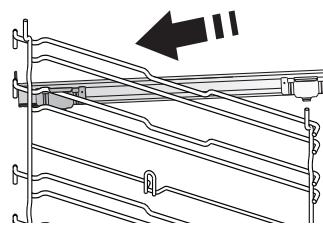

MONTARE LE GUIDE SCORREVOLI (SE PRESENTI)

Togliere dal forno le griglie laterali e rimuovere la protezione in plastica dalle guide scorrevoli.

Ancorare alla griglia laterale la clip superiore della guida e farla scivolare fino a fine corsa; abbassare in posizione l'altra clip.

Per fissare la guida, premere la parte inferiore della clip contro la griglia laterale. Assicurarsi che le guide possano scorrere liberamente. Ripetere questa operazione sull'altra griglia laterale, allo stesso livello.

Nota: le guide scorrevoli possono essere montate su qualsiasi livello.

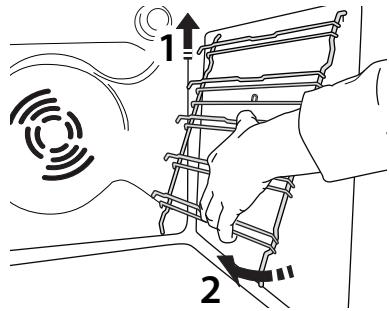

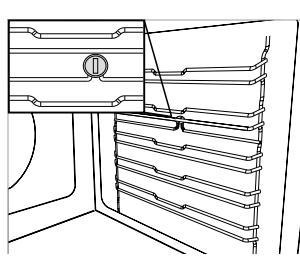

TOGLIERE E RIMONTARE LE GRIGLIE LATERALI

Per togliere le griglie, togliere la vite di fissaggio (se presente) e poi sollevare le griglie prima di sganciare la parte inferiore dalle proprie sedi: a quel punto è possibile rimuovere le griglie.

Per rimontare le griglie, inserirle dapprima nelle sedi superiori. Avvicinarle alla cavità tenendole sollevate, poi abbassarle in posizione nelle sedi inferiori.

FUNZIONI

STATICO

Per cuocere qualsiasi tipo di pietanza su un solo piano.

GRILL

1. Per grigliare costate, spiedini e salsicce, gratinare il pane o dorare il pane. Per la grigliatura delle carni, si consiglia di utilizzare una leccarda per raccogliere il fondo di cottura: posizionarla un livello sotto e aggiungere 500 ml di acqua potabile.

TERMOVENTILATO

1. Per cuocere contemporaneamente su più livelli (massimo tre) alimenti, anche diversi, che richiedono la medesima temperatura di cottura. La funzione permette di cuocere senza trasmissione di odori da un alimento all'altro.

VENTILATO

Per cuocere carni, torte ripiene o verdure ripiene su un solo ripiano. Questa funzione utilizza una ventilazione discontinua e delicata, che previene l'eccessiva disidratazione delle pietanze.

FUNZIONI 6TH SENSE

PRIMI PIATTI

Questa funzione seleziona automaticamente la migliore temperatura e modalità di cottura per le pietanze a base di pasta.

CARNE

Questa funzione seleziona automaticamente la migliore temperatura e modalità di cottura per le carni. Questa funzione attiva a intermittenza la ventola a bassa velocità per evitare che i cibi si secchino eccessivamente.

MAXI COOKING

XL Questa funzione seleziona automaticamente la migliore temperatura e modalità di cottura per tagli di carne di grandi dimensioni (oltre 2,5 kg). Si suggerisce di girare la carne durante la cottura per ottenere una doratura omogenea su entrambi i lati. È preferibile irrorarla di tanto in tanto con il fondo di cottura per evitare che si asciughi eccessivamente.

PANE

Questa funzione seleziona automaticamente la migliore temperatura e modalità di cottura per qualsiasi tipo di pane.

PIZZA

Questa funzione seleziona automaticamente la migliore temperatura e modalità di cottura per qualsiasi tipo di pizza.

TORTE E DOLCI

• Questa funzione seleziona automaticamente la migliore temperatura e modalità di cottura per torte di qualsiasi tipo.

FUNZIONI SPECIALI

Per riscaldare rapidamente il forno. Alla fine del preriscaldamento il forno selezionerà automaticamente la funzione "Statico". Attendere il termine del preriscaldamento prima di inserire il cibo nel forno.

TURBO GRILL

Per arrostire grossi pezzi di carne (cosciotti, roast beef, polli). Si consiglia di utilizzare una leccarda per raccogliere il liquido di cottura: posizionarla un livello sotto la griglia e aggiungere 500 ml di acqua potabile. Con questa funzione è possibile utilizzare il girarrosto, se presente.

ECO TERMOVENTILATO*

Per cuocere arrosti ripieni e filetti di carne su uno stesso ripiano. La circolazione intermittente dell'aria impedisce un'eccessiva asciugatura degli alimenti. In questa funzione ECO la luce rimane spenta durante la cottura. Per utilizzare il ciclo ECO e ottimizzare quindi i consumi energetici, la porta forno non deve essere aperta fino a completamento della cottura del cibo.

MANTENERE IN CALDO

cotti.

Per mantenere caldi e croccanti cibi appena

LIEVITAZIONE

Per ottenere una lievitazione ottimale di impasti dolci o salati. Per preservare la qualità della lievitazione, non attivare la funzione se il forno è ancora caldo dopo un ciclo di cottura.

PULIZIA AUTOMATICA - PIROLISI

Per eliminare lo sporco generato alla cottura tramite un ciclo ad alta temperatura. È possibile selezionare due cicli di autopulizia: un ciclo completo (PIROLISI) e un ciclo più breve (ECO). Si suggerisce di utilizzare il ciclo rapido a intervalli regolari e quello completo solo in caso di forno molto sporco.

PRIMO UTILIZZO

1. IMPOSTARE L'ORA

Alla prima accensione è necessario impostare l'ora.

1200

Sul display lampeggiano le due cifre relative alle ore: ruotare la manopola per impostare l'ora, quindi premere per confermare.

1300

Sul display lampeggiano le due cifre relative ai minuti: ruotare la manopola per impostare i minuti e premere per confermare.

Nota: per modificare successivamente l'ora, a forno spento tenere premuto per almeno 1 secondo e ripetere le operazioni sopra descritte.

Dopo una prolungata interruzione di corrente potrebbe essere necessario impostare nuovamente l'ora.

2. IMPOSTAZIONI

Se necessario, è possibile modificare le impostazioni predefinite per l'unità di misura della temperatura e l'intensità della corrente elettrica (°C e 16 A).

A forno spento, tenere premuto per almeno 5 secondi.

5Ee

Ruotare la manopola per selezionare l'unità di misura, quindi premere per confermare.

USO QUOTIDIANO

1. SELEZIONARE UNA FUNZIONE

Quando il forno è spento, è visualizzato solo l'orologio: tenere premuto per accendere il forno. Ruotare la manopola per visualizzare sul display sinistro le funzioni principali disponibili e premere per confermare.

Dove presente, per selezionare una sottofunzione, dopo aver selezionato la funzione principale, premere ⑥ per confermare e accedere al menu delle funzioni.

Ruotare la manopola per indicare l'assorbimento di potenza, quindi premere per confermare.

Nota: il forno è programmato per assorbire una potenza elettrica compatibile con una rete domestica di capacità superiore a 3 kW (16 A): nel caso si disponga di una potenza inferiore, è necessario diminuire il valore (13 A).

3. RISCALDARE IL FORNO

Un nuovo forno può rilasciare degli odori dovuti alla lavorazione di fabbrica: questo è normale. Prima di cucinare gli alimenti è dunque raccomandato di riscaldare a vuoto il forno per rimuovere gli odori.

Rimuovere protezioni di cartone o pellicole trasparenti e togliere gli accessori dal forno. Riscaldare il forno a 200°C per circa 1 ora utilizzando preferibilmente una funzione ventilata ("Termoventilato" o "Ventilato"). Seguire le istruzioni a seguire per impostare correttamente la funzione.

Nota: è opportuno ventilare la stanza durante e dopo il primo utilizzo.

Ruotare la manopola per visualizzare sul display destro una tra le sottofunzioni disponibili e premere ⑥ per confermare.

2. IMPOSTARE LA FUNZIONE

Dopo aver selezionato la funzione desiderata è possibile modificare i valori. Il display mostra in sequenza i valori che è possibile modificare.

TEMPERATURA / LIVELLO GRILL

Quando l'icona °C / °F lampeggia sul display, ruotare la manopola per modificare il valore, quindi premere per confermare e procedere con le impostazioni seguenti, per tutti i valori che è possibile regolare.

Allo stesso modo, è possibile impostare il livello del grill (3 alto, 2 medio, 1 basso).

Nota: una volta attivata la funzione, è possibile modificare la temperatura o il livello del grill premendo o ruotando direttamente la manopola.

DURATA

Quando l'icona lampeggia sul display, utilizzare la manopola per impostare il tempo di cottura desiderato, quindi premere per confermare.

È possibile non impostare il tempo di cottura per gestire la cottura manualmente: premere © per confermare e avviare la funzione.

In questo caso, non sarà possibile impostare l'ora di fine cottura, programmando l'avvio ritardato.

Nota: durante la cottura, premendo è possibile regolare il tempo impostato: ruotare la manopola per impostare l'ora, e premere per confermare.

IMPOSTARE L'ORA DI FINE COTTURA (AVVIO RITARDATO)

In molte funzioni, una volta impostato un tempo di cottura è possibile posticipare l'avvio della funzione programmando l'ora di fine.

Dove possibile modificare l'ora di fine, il display mostra l'ora di fine della funzione prevista quando l'icona lampeggia.

Se necessario, ruotare la manopola per impostare l'ora di fine cottura desiderata, quindi premere per confermare, avviando la funzione.

Inserire il cibo nel forno e chiudere la porta: la funzione si avvierà automaticamente dopo un periodo di tempo calcolato per terminare la cottura all'orario impostato.

Nota: programmare l'avvio ritardato di una cottura disattiva in ogni caso la fase di preriscaldamento del forno: la temperatura desiderata viene raggiunta gradualmente, quindi i tempi di cottura si allungheranno leggermente rispetto a quanto indicato nella tabella di cottura.

Durante il tempo di attesa, è possibile utilizzare la manopola per regolare l'ora di fine programmata.

Premere o per modificare i valori impostati per la temperatura e il tempo di cottura: una volta modificati, premere per confermare.

Nota: Il ritardo di avvio della funzionalità non è disponibile per le funzioni Grill e Turbo Grill.

3. AVVIARE LA FUNZIONE

Una volta che i valori corrispondono a quelli desiderati, premere per avviare la funzione.

Tenere premuto per interrompere in qualsiasi momento la funzione attivata.

4. PREBISCALDAMENTO

In alcune funzioni, è prevista una fase di preriscaldamento del forno: una volta avviata la funzione, il display segnala che si è attenuata la fase di preriscaldamento.

Al termine di questa fase, un segnale acustico e il display indicheranno che il forno ha raggiunto la temperatura impostata.

A quel punto, aprire la porta, inserire gli alimenti nel forno, chiudere la porta e procedere alla cottura premendo

Nota: introdurre gli alimenti nel forno prima della fine del preriscaldamento per ottenere risultati ottimali nella cottura.

Aprendo la porta durante la fase di preriscaldamento, questa si interrompe temporaneamente.

Il tempo di cottura impostato non prevede la fase di preriscaldamento.

È sempre possibile modificare la temperatura che si desidera raggiungere utilizzando la manopola.

5. FINE COTTURA

Un segnale acustico e il display avviseranno che la cottura è terminata.

Per prolungare la cottura mantenendo i valori impostati, ruotare la manopola per impostare una nuova durata e quindi premere ▶.

FUNZIONI 6° SENSO

RECUPERO TEMPERATURA

Se, durante un ciclo di cottura automatico, la temperatura all'interno del forno si abbassa a causa dell'apertura della porta, una speciale funzione ripristina automaticamente la temperatura originale.

Durante il ripristino della temperatura, il display mostra un'animazione a "serpente" fino al ripristino della temperatura impostata.

Durante un ciclo di cottura programmato, per garantire un risultato ottimale il tempo di cottura viene aumentato in

misura del tempo di apertura della porta.

FUNZIONI SPECIALI

PULIZIA AUTOMATICA - PIROLISI

Non toccare il forno durante il ciclo di pirolisi. Tenere i bambini e gli animali lontani dal forno durante e dopo (fino a una completa areazione della stanza) il ciclo di pirolisi.

Togliere tutti gli accessori dal forno prima di attivare la pirolisi (anche le griglie laterali). Nel caso in cui il forno sia installato sotto un piano di cottura, accertarsi che durante il ciclo di autopulizia i bruciatori o le piastre elettriche siano spente. Per un risultato ottimale, rimuovere i residui in eccesso dalla cavità e pulire il vetro interno dello sportello prima di usare la funzione di pirolisi. Attivare la funzione pirolisi solo in presenza di molto sporco o cattivi odori generati durante la cottura.

Accedere alle funzioni speciali e ruotare la manopola per selezionare dal menu. Quindi premere per confermare.

Premere ▶ per avviare subito il ciclo di pulizia, oppure ruotare la manopola per selezionare il ciclo breve (ECO).

Premere ▶ per avviare subito il ciclo di pulizia, oppure premere ⏱ per impostare l'ora di fine o l'avvio ritardato.

Dopo l'ultima conferma, il forno avvia il ciclo di pulizia e la porta si blocca automaticamente.

Durante la pulizia pirolitica la porta del forno non deve essere aperta; rimarrà bloccata fino a quando la temperatura non tornerà a livelli accettabili. Ventilare la stanza durante e dopo il ciclo di pirolisi.

Nota: non è possibile impostare la durata e la temperatura del ciclo di pulizia.

USO DELLA SONDA CARNE (SE PRESENTE)

La sonda carne in dotazione permette di misurare l'esatta temperatura interna degli alimenti durante la cottura.

La sonda carne può essere utilizzata solo con alcune funzioni di cottura (Statico, Termoventilato, Ventilato, TurboGrill, 6th Sense Carne e 6th Sense Maxicooking).

È molto importante posizionare accuratamente la sonda per ottenere risultati di cottura perfetti. Inserire la sonda a fondo nella parte più carnosa, evitando ossa e parti grasse. Per il pollame, la sonda va inserita trasversalmente, al centro del petto, evitando che la punta finisca in una parte cava. Se la carne ha uno spessore molto irregolare, controllare che sia cotta al punto desiderato prima di estrarla dal forno. Inserire

l'estremità della sonda nel foro situato sulla parete interna destra del forno. Quando la sonda carne viene inserita nel forno, viene emesso un segnale acustico e il display mostra l'icona e la temperatura desiderata.

Se la sonda carne viene inserita durante la selezione di una

funzione, l'indicazione del display cambia per mostrare la temperatura impostata per la sonda.

Premere per iniziare l'impostazione dei valori. Ruotare la manopola per impostare la temperatura desiderata per la sonda. Premere per confermare.

Ruotare la manopola per impostare la temperatura interna del forno.

Premere o ▶ per confermare e avviare il ciclo di cottura.

Durante il ciclo di cottura, il display mostra la temperatura impostata per la sonda. Quando la carne raggiunge la temperatura impostata, il ciclo di cottura si interrompe e sul display compare l'indicazione "End" (Fine).

Per riavviare il ciclo di cottura dopo la comparsa dell'indicazione "End", ruotare la manopola per regolare la temperatura della sonda come descritto in precedenza.

Premere o ▶ per confermare e riavviare il ciclo di cottura.

Nota: durante un ciclo di cottura con la sonda carne, è possibile ruotare la manopola per cancellare la temperatura della sonda.

Premere il tasto per regolare la temperatura interna del forno. La sonda carne può essere inserita in qualunque momento, anche durante un ciclo di cottura. In quel caso, sarà necessario reimpostare i parametri della funzione di cottura.

Se la sonda carne non è compatibile con la funzione prescelta, il forno interromperà il ciclo di cottura e verrà emesso un segnale acustico. In questo caso, scollegare la sonda carne o premere

per impostare un'altra funzione. L'avvio ritardato e la fase di preriscaldamento non sono compatibili con l'uso della sonda.

BLOCCO A CHIAVE

Per bloccare i tasti, tenere premuto il tasto per almeno 5 secondi.

Per disattivare, ripetere la stessa procedura.

Nota: il blocco a chiave può essere attivato durante la cottura.

Per ragioni di sicurezza, è possibile spegnere il forno in qualsiasi momento premendo

CONSIGLI UTILI

COME LEGGERE LA TABELLA DI COTTURA

La tabella indica la funzione, gli accessori e il livello migliori da utilizzare per cuocere svariati tipi di cibo. I tempi di cottura iniziano dall'introduzione degli alimenti nel forno, escluso il preriscaldamento (dove richiesto). Le temperature e i tempi di cottura sono indicativi e dipendono dalla quantità di cibo e dal tipo di accessori. Utilizzare inizialmente i valori più bassi consigliati e, se il risultato della cottura non è quello desiderato, passare a quelli più alti. Si consiglia di utilizzare gli accessori in dotazione e tortiere o teglie possibilmente in metallo scuro. È possibile utilizzare anche tegami e accessori in pyrex o in ceramica, ma occorre considerare che i tempi di cottura si allungheranno leggermente.

COTTURA SIMULTANEA DI ALIMENTI DIVERSI

Utilizzando la funzione "Termoventilato", è possibile cuocere contemporaneamente alimenti diversi (ad esempio: pesce e verdure), su ripiani diversi. Si potranno estrarre prima gli alimenti che richiedono tempi di cottura più brevi e lasciare continuare la cottura per quelli che necessitano di tempi più lunghi.

CARNE

Utilizzare qualunque tipo di teglia o pirofilia adatta alle dimensioni della carne da cuocere. Per gli arrosti, aggiungere preferibilmente del brodo sul fondo della pirofilia inumidendo la carne durante la cottura per insaporirla. Fare attenzione al vapore che si sviluppa durante tale operazione. Quando l'arrosto è pronto, lasciarlo riposare in forno per altri 10-15 minuti oppure avvolgerlo in un foglio di alluminio.

Per la cottura uniforme della carne alla griglia, scegliere tagli dello stesso spessore. I pezzi di carne molto spessi richiedono tempi di cottura più lunghi. Per evitare che si brucino in superficie, allontanarli dal grill disponendoli su ripiani più bassi. Girare la carne a due terzi della cottura. Aprire con cautela la porta in quanto può fuoriuscire vapore caldo.

Si consiglia di posizionare una leccarda con mezzo litro d'acqua potabile direttamente sotto la griglia sulla quale avete posizionato il cibo da grigliare, per raccogliere il liquido di cottura. Rabboccare quando necessario.

DESSERT

Cuocere i dolci delicati con la funzione "Statico" su un solo livello.

Utilizzare tortiere in metallo scuro e posizionarle sempre sulla griglia in dotazione. Per la cottura su più livelli, selezionare la funzione "Termoventilato" e disporre le tortiere sulle griglie in modo disallineato, al fine di favorire la circolazione dell'aria.

Per capire se la torta lievitata è cotta, inserire uno stuzzicadenti nella parte centrale del dolce. Se lo stuzzicadenti rimane asciutto, il dolce è pronto.

Se si utilizzano tortiere antiaderenti, non imburrare i bordi; il dolce potrebbe non crescere uniformemente su tutti i lati.

Se il dolce si "sgonfia" durante la cottura, la volta successiva utilizzare una temperatura inferiore, magari riducendo la quantità di liquido e mescolando più delicatamente l'impasto.

I dolci con guarnitura succosa (torte al formaggio o con frutta) richiedono la funzione "Ventilato". Se il fondo della torta risulta troppo umido, usare un ripiano più basso e cospargere la base del dolce di pangrattato o biscotti sbriciolati prima di aggiungere il ripieno.

PIZZA

Ungere leggermente le teglie per ottenere una pizza croccante anche sul fondo. Distribuire la mozzarella sulla pizza a due terzi della cottura.

LIEVITAZIONE

Si consiglia di coprire l'impasto con un panno umido prima di introdurlo nel forno. Con questa funzione, i tempi di lievitazione si riducono di circa un terzo rispetto ai tempi di lievitazione a temperatura ambiente (20 - 25°C) . Il tempo di lievitazione di 1kg di impasto per pizza è di circa un'ora.

TABELLA DI COTTURA

RICETTA	FUNZIONE	PRERISC.	TEMPERATURA (°C)	TEMPO COTTURA (Min.)	LIVELLO E ACCESSORI
Torte lievitate / Pan di Spagna	-	170	30 - 50	2
	Si	160	30 - 50	2
	Si	160	30 - 50	4 1
Torte ripiene (torta di ricotta, strudel, torta di mele)	-	160 - 200	30 - 85	3
	Si	160 - 200	35 - 90	4 1
Biscotti / Crostatine	-	160 - 170	20 - 40	3
	Si	150 - 160	20 - 40	3
	Si	150 - 160	20 - 40	4 1
Bignè	-	180 - 200	30 - 40	3
	Si	180 - 190	35 - 45	4 1
	Si	180 - 190	35 - 45*	5 3 1
Meringhe	Si	90	110 - 150	3
	Si	90	130 - 150	4 1
	Si	90	140 - 160*	5 3 1
Pizza (sottile, alta, focaccia)	-	220 - 250	20 - 40	2
	Si	220 - 240	20 - 40	4 1
	Si	220 - 240	25 - 50*	5 3 1
Pagnotta 0,5 kg	-	180 - 220	50 - 70	2
Panini	-	180 - 220	30 - 50	3
Pane	Si	180 - 220	30 - 60	4 1
Pizza surgelata	-	250	10 - 20	2
	Si	250	10 - 20	4 1
Torte salute (torta di verdura, quiche)	Si	180 - 190	45 - 60	2
	Si	180 - 190	45 - 60	4 1
	Si	180 - 190	45 - 70*	5 3 1
Vols-au-vent / Salatini di pasta sfoglia	Si	190 - 200	20 - 30	3
	Si	180 - 190	20 - 40	4 1
	Si	180 - 190	20 - 40*	5 3 1
Lasagne/Timballi	-	190 - 200	40 - 65	3
Pasta alorno/Cannelloni	-	190 - 200	25 - 45	3
Agnello / Vitello / Manzo / Maiale 1 Kg		-	190 - 200	60 - 90	3
Arrostolo di maiale con cotenna 2 kg	XL	-	170	110 - 150	2
Pollo / Coniglio / Anatra 1 kg		-	200 - 230	50 - 80 **	3
Tacchino / Oca 3 kg		-	190 - 200	90 - 150	2
Pesce al forno / al cartoccio (fletti, intero)		Si	180 - 200	40 - 60	3
Verdure ripiene (pomodori, zucchini, melanzane)		Si	180 - 200	50 - 60	2
Toast		-	3 (Alta)	3 - 6	5
Filetti/Tranci di pesce		-	2 (media)	20 - 30***	4 3
Salsicce / Spiedini / Costine / Hamburger		-	2 - 3 (media - alta)	15 - 30***	5 4
Pollo arrostolo 1-1,3 kg		-	2 (media)	55 - 70**	2 1
Roast beef al sangue (1 kg)		-	2 (media)	35 - 50**	3
Cosciotto d'agnello/Stinco		-	2 (media)	60 - 90**	3
Patate arrostolo		-	2 (media)	35 - 55**	3
Verdure gratinate		-	3 (Alta)	10 - 25	3
Pasto completo: Crostata di frutta (Liv. 5) / Lasagna (Liv. 3) / Carne (Liv. 1)		Si	190	40 - 120*	5 3 1
Lasagne e carne		Si	200	50 - 120*	4 1
Carne e patate		Si	200	45 - 120*	4 1
Pesce e verdure		Si	180	30 - 50	4 1
Arrosti ripieni		-	200	80 - 120*	3
Tagli di carne (coniglio, pollo,agnello)		-	200	50 - 120*	3

• Il tempo di cottura è indicativo: le pietanze possono essere tolte dal forno in tempi differenti secondo preferenza. Ruotare il cibo a due terzi di cottura se necessario. * Girare gli alimenti a metà cottura.

Nota: la funzione 6th Sense "Torte dolci" utilizza solo le resistenze superiore e inferiore, senza ventilazione. Non è richiesto il preriscaldamento del forno.

FUNZIONI	Statico	Grill	Turbo Grill	Termoventilato	Ventilato	Eco termoventilato
FUNZIONI AUTOMATICHE	Primi piatti	Carne	Maxi Cooking	Pane	Pizza	Torte dolci
ACCESSORI	... Griglia	... Pirolila o tortiera su griglia	Leccarda / piastra dolci o teglia su griglia	Leccarda / Piastra dolci	Leccarda con 500 ml di acqua

PULIZIA E MANUTENZIONE

Assicurarsi che il forno si sia raffreddato prima di eseguire qualsiasi operazione.

Non utilizzare pulitrici a getto di vapore.

Non usare pagliette metalliche, panni abrasivi e detergenti abrasivi o corrosivi che possano danneggiare le superfici.

Utilizzare guanti protettivi. Il forno deve essere disconnesso dalla rete elettrica prima di effettuare operazioni di manutenzione.

SUPERFICI ESTERNE

• Pulire le superfici con un panno in microfibra umido. Se molto sporche, aggiungere qualche goccia di detergente neutro. Asciugare con un panno asciutto.
• Non usare detergenti corrosivi o abrasivi. Se inavvertitamente uno di questi prodotti dovesse venire a contatto con le superfici, pulire subito con un panno in microfibra umido.

SUPERFICI INTERNE

• Dopo l'uso, lasciare raffreddare il forno e pulirlo preferibilmente quando è ancora tiepido per rimuovere incrostazioni e macchie dovute a residui di cibo; per asciugare la condensa dovuta alla cottura di alimenti con un elevato contenuto di acqua, usare a forno freddo un panno o una spugna.

cibo; per asciugare la condensa dovuta alla cottura di alimenti con un elevato contenuto di acqua, usare a forno freddo un panno o una spugna.

• In caso di sporco tenace sulle superfici interne, si raccomanda di utilizzare la funzione di pulizia automatica.

ACCESSORI

Mettere a bagno gli accessori con detersivo per piatti dopo l'uso, maneggiandoli con guanti da forno, se ancora caldi. I residui di cibo possono essere rimossi con una spazzola per piatti o con una spugna.

SOSTITUZIONE DELLA LAMPADINA

1. Scollegare il forno alla rete elettrica.
2. Svitare la copertura della lampada, sostituire la lampada e avvitare di nuovo il coperchio della lampada.
3. Ricollegare il forno alla rete elettrica.

Note: usare solo lampade alogene da 20-40 W/230 ~ V tipo G9, T300 °C. La lampada utilizzata nel prodotto è specifica per elettrodomestici e non è adatta per l'illuminazione di ambienti domestici (Regolamento (CE) 244/2009). Le lampade sono disponibili presso il Servizio Assistenza. - In caso di impiego di lampade alogene, non maneggiarle a mani nude, per evitare che vengano danneggiate dalle impronte digitali. Non far funzionare il forno prima di aver riposizionato il coperchio. Questo prodotto contiene una sorgente luminosa con classe di efficienza energetica G.

TOGLIERE E RIMONTARE LA PORTA

1. Per rimuovere la porta, aprirla completamente e abbassare i fermi fino alla posizione di sblocco.
2. Chiudere la porta fino a quando è possibile.

Prendere saldamente la porta con entrambe le mani, evitando di tenerla per la maniglia.

Per estrarla facilmente, continuare a chiuderla e contemporaneamente tirarla verso l'alto finché non esce dalle sedi. Togliere la porta e appoggiarla su un piano morbido.

1. Per rimontare la porta, avvicinarla al forno allineando i ganci delle cerniere alle proprie sedi e agganciare la parte superiore agli alloggiamenti.
2. Abbassare la porta e poi aprirla completamente. Abbassare i fermi nella posizione originale: fare attenzione che siano completamente abbassati.

Sarà necessario applicare una leggera pressione per assicurare il corretto posizionamento dei fermi.

1. Provare a chiudere la porta, verificando che sia allineata al pannello di controllo. Se non lo fosse, ripetere tutte le operazioni: funzionando male, la porta potrebbe danneggiarsi.

RISOLUZIONE DEI PROBLEMI

Problema	Possibile causa	Soluzione
Il fornò non funziona.	Interruzione di currente elettrica. Disconnaissance della rete principale.	Verificare che ci sia tensione in rete e che il fornò sua collegato all'alimentazione elettrica. Spagnere e riaccendere il fornò e verificare se l'inconveniente persiste.
La porta non siCTL.	Problema con la chiusura della porta. Ciclo di pulizia in corso.	Spagnere e riaccendere il fornò e verificare se il problema persistsente. Attendere il termine della funzione e lasciare raffreddare il fornò.
Il display在哪 la lettera "F" seguita da un numero o una lettera.	Problema software.	Contattare il più vicino Servizio Assistenza Clienti e specificare il numero che segue la lettera "F".

SCHEDA TECNICA

La scheda tecnica del prodotto con i dati del consumo energetico è scaricabile dal sito web docs.whirlpool.eu

COME OTTENERE LE ISTRUZIONI PER L'USO

Scaricare le Istruzioni per l'uso dal sito web docs.whirlpool.eu (è possibile utilizzare il codice QR) specificando il codice prodotto.

In alternativa, contattare il Servizio di Assistenza Clienti.

CONTATTARE IL SERVIZIO ASSISTENZA CLIENTI

I contatti possono essere trovati sul manuale di garanzia.

Prima di contattare il Servizio Assistenza, prepararsi a fornire i codici riportati sulla targhetta matricola del prodotto.
