MANUALE UTENTE BGLS4HYG2 - BGLS4HYGFR BOSCH

[it] Istruzioni per l’uso

Conservare le istruzioni per l'uso. In caso di cessione dell'aspirapolvere a terzi, si raccomanda di consegnare anche le istruzioni per l'uso. Utilizzo conforme Questo apparecchio è pensato esclusivamente per l'utilizzo in abitazioni private e in ambito domestico. Questo apparecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare. Al fine di evitare lesioni e/o danni, l'aspirapolvere non può essere utilizzato: su persone e/o animali. Non può altresì essere utilizzato per aspirare: - sostanze nocive, oggetti affilati, materiali caldi o incandescenti - sostanze umide o liquide - sostanze e gas infiammabili o esplosivi - cenere, fuliggine delle stufe di maiolica e degli impianti di riscaldamento centrali - polvere del toner di stampanti e fotocopiatrici. Pezzi di ricambio, accessori, sacchetti raccoglipolvere I nostri pezzi di ricambio originali, i nostri accessori e accessori speciali originali, così come i nostri sacchetti raccoglipolvere originali, sono conformi alle caratteristiche e ai requisiti dei nostri aspirapolvere. Vi consigliamo pertanto di usare esclusivamente i nostri pezzi di ricambio originali, i nostri accessori e accessori speciali originali e i nostri sacchetti raccoglipolvere originali. In questo modo potete garantire una lunga durata nonché un'elevata qualità a lungo termine delle prestazioni di pulizia del vostro aspirapolvere. ! Attenzione! L'utilizzo di pezzi di ricambio, accessori/accessori speciali e sacchetti raccoglipolvere non su misura o di qualità scadente può causare danni all'aspirapolvere che non vengono coperti dalla nostra garanzia, nella misura in cui questi danni sono causati proprio dall'utilizzo di questo tipo di prodotti. Norme di sicurezza Questo aspirapolvere è conforme alle disposizioni tecniche riconosciute e alle norme di sicurezza in vigore.

L'apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficiente esperienza e/o conoscenza dello stesso se sorvegliate o istruite in merito all'utilizzo sicuro dell' apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza la supervisione di un adulto. Si raccomanda di tenere i sacchetti di plastica e la plastica da imballaggio fuori dalla portata dei bambini e di provvedere al loro smaltimento. => Pericolo di soffocamento! Uso conforme Collegare e azionare l'aspirapolvere esclusivamente come indicato sulla targhetta. Non utilizzare mai l'aspirapolvere senza sacchetto filtro o contenitore raccoglisporco, filtro di protezione del motore e filtro d'igiene. => L'apparecchio può danneggiarsi! Non aspirare mai con la bocchetta e il tubo dell'aspirapolvere in prossimità della testa. => Pericolo di lesioni! Per la pulizia delle scale l'apparecchio deve trovarsi sempre più in basso rispetto a chi lo usa. Non utilizzare il cavo di alimentazione e il tubo flessibile per spostare/trasportare l'aspirapolvere. Qualora il collegamento alla rete del presente apparecchio fosse danneggiato, deve essere sostituito dal produttore o dal suo servizio di assistenza tecnica o da un addetto qualificato al fine di evitare situazioni di pericolo. Se l'uso si prolunga oltre i 30 minuti, estrarre completamente il cavo di collegamento alla rete elettrica. Per scollegare l'apparecchio dalla corrente elettrica, non tirare il cavo, bensì estrarre la spina. Non fare passare il cavo di alimentazione su spigoli vivi e non schiacciarlo. Durante il riavvolgimento automatico del cavo, prestare attenzione a che la spina non vada a sbattere contro persone, parti del corpo, animali o oggetti. => guidare il cavo di collegamento alla rete elettrica con l'aiuto della spina. Prima di qualsiasi intervento sull’aspirapolvere, estrarre la spina. Non utilizzare l'aspirapolvere se danneggiato. In caso di anomalia, estrarre la spina dalla presa. Per evitare eventuali lesioni, le riparazioni e le sostituzioni dei componenti dell’aspirapolvere devono essere effettuate esclusivamente dal servizio di assistenza tecnica autorizzato. Proteggere l'aspirapolvere dalle intemperie, dall'umidità e dalle sorgenti di calore. Non collocare mai sul filtro (sacchetto filtro, filtro di protezione del motore, filtro d'igiene, ecc.) sostanze infiammabili o contenenti alcol. L'aspirapolvere non è adatto all'uso nei cantieri. => L'aspirazione di macerie può causare il danneg giamento dell'apparecchio. Spegnere l’apparecchio ed estrarre la spina quando non lo si usa. Gli apparecchi dismessi devono essere resi immediatamente inutilizzabili, per essere poi smaltiti in conformità alle normative vigenti in materia. Apparecchio dismesso Gli apparecchi dismessi contengono ancora molteplici materiali preziosi. Si consiglia pertanto di restituire l'apparecchio dismesso al proprio rivenditore o a un centro di riciclaggio. Per informazioni sulle modalità del riciclaggio, rivolgersi al proprio rivenditore o all'amministrazione comunale della propria città. Smaltimento del filtro e del sacchetto filtro Il filtro e il sacchetto filtro sono costituiti da materiali non inquinanti. A condizione che non contengono alcuna sostanza dannosa, possono essere smaltiti con i normali rifiuti domestici. Avvertenze generali Accessori L'aspetto degli accessori (spazzola, tubo di aspirazione, ecc.) può differire dalle immagini contenute nelle presenti istruzioni per l'uso, il funzionamento rimane inalterato. ! Attenzione! La presa di corrente deve essere protetta attraverso un dispositivo salvavita di almeno 16 A. Se quando si attiva l'apparecchio scatta il dispositivo salvavita, la causa può essere dovuta al fatto che sono stati collegati contemporaneamente allo stesso circuito altri apparecchi a elevato consumo energetico. Per evitare di far scattare il dispositivo salvavita, prima di accendere l'apparecchio selezionare il livello di potenza più basso e solo in un secondo momento selezionare un livello di potenza maggiore. Avvertenze per lo smaltimento Imballaggio L'imballaggio protegge l'aspirapolvere contro eventuali danni durante il trasporto. È costituito da materiali non inquinanti e può pertanto essere riciclato. Provvedere allo smaltimento dei materiali di imballaggio non più necessari rivolgendosi ai centri di raccolta per il sistema di riciclaggio "Punto verde".

Ne pas utiliser de produits récurants, de nettoyants pour vitres ni de nettoyants universels. Ne jamais plonger l'aspirateur dans l'eau. Si nécessaire, le compartiment de poussière peut être nettoyé avec un deuxième aspirateur ou simplement avec un chiffon / pinceau à poussière sec. Sous réserve de modifications techniques. Descrizione dell'apparecchio 1 Spazzola commutabile per pavimenti con bussola di sblocco* 2 Tubo telescopico con tasto di scorrimento e rego latore d'aria laterale* 3 Spazzola per pavimenti duri con bussola di sblocco* 4 Impugnatura del tubo flessibile* 5 Tubo aspirante 6 Tubo telescopico con tasto di scorrimento (e bussola di sblocco)* 7 Tubo telescopico con guarnizione di scorrimento (e bussola di sblocco)* 8 Cavo di collegamento alla rete elettrica 9 Supporto ausiliario di parcheggio 10 Leva di chiusura 11 Griglia di sfiato 12 Sacchetto filtro 13 Filtro d'igiene* 14 Filtro di protezione del motore, lavabile 15 Maniglia di trasporto 16 Coperchio del vano di raccolta dello sporco 17 Indicatore di sostituzione del filtro* 18 Strumento ausiliario di stazionamento (sul lato inferiore dell'apparecchio) 19 Tasto ON/OFF e selettore della potenza 20 Bocchetta per fessure* 21 Bocchetta per imbottiture* 22 Spazzola Combi* 23 Supporto per accessori* 24 Bocchetta per perforazioni* 25 Vano intrappola-giocattoli*

• a seconda della specifica dotazione

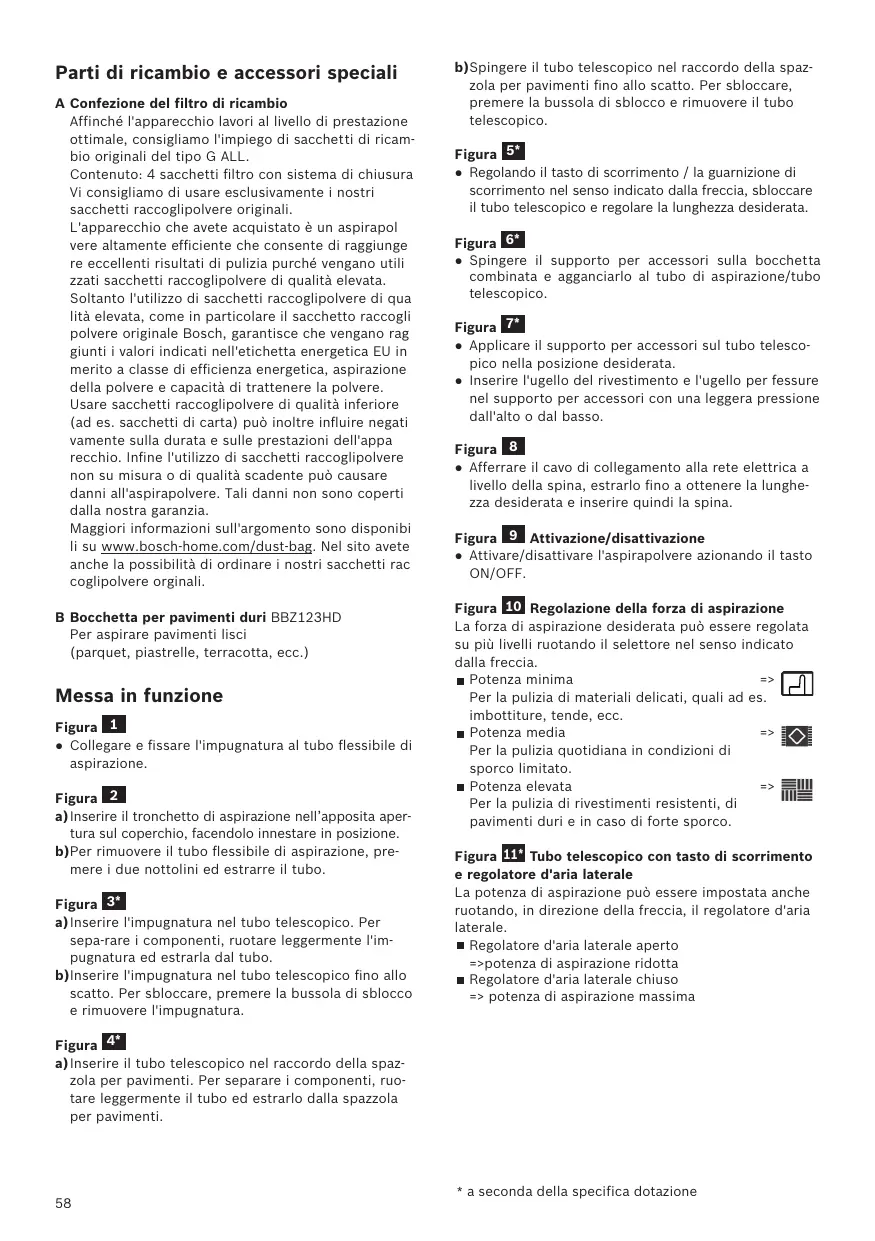

Parti di ricambio e accessori speciali A Confezione del filtro di ricambio Affinché l'apparecchio lavori al livello di prestazione ottimale, consigliamo l'impiego di sacchetti di ricambio originali del tipo G ALL. Contenuto: 4 sacchetti filtro con sistema di chiusura Vi consigliamo di usare esclusivamente i nostri sacchetti raccoglipolvere originali. L'apparecchio che avete acquistato è un aspirapol vere altamente efficiente che consente di raggiunge re eccellenti risultati di pulizia purché vengano utili zzati sacchetti raccoglipolvere di qualità elevata. Soltanto l'utilizzo di sacchetti raccoglipolvere di qua lità elevata, come in particolare il sacchetto raccogli polvere originale Bosch, garantisce che vengano rag giunti i valori indicati nell'etichetta energetica EU in merito a classe di efficienza energetica, aspirazione della polvere e capacità di trattenere la polvere. Usare sacchetti raccoglipolvere di qualità inferiore (ad es. sacchetti di carta) può inoltre influire negati vamente sulla durata e sulle prestazioni dell'appa recchio. Infine l'utilizzo di sacchetti raccoglipolvere non su misura o di qualità scadente può causare danni all'aspirapolvere. Tali danni non sono coperti dalla nostra garanzia. Maggiori informazioni sull'argomento sono disponibi li su www.bosch-home.com/dust-bag. Nel sito avete anche la possibilità di ordinare i nostri sacchetti rac coglipolvere orginali. B Bocchetta per pavimenti duri BBZ123HD Per aspirare pavimenti lisci (parquet, piastrelle, terracotta, ecc.) Messa in funzione Figura 1 ● Collegare e fissare l'impugnatura al tubo flessibile di aspirazione. Figura 2 a)Inserire il tronchetto di aspirazione nell’apposita apertura sul coperchio, facendolo innestare in posizione. b)Per rimuovere il tubo flessibile di aspirazione, premere i due nottolini ed estrarre il tubo. Figura 3* a)Inserire l'impugnatura nel tubo telescopico. Per sepa-rare i componenti, ruotare leggermente l'impugnatura ed estrarla dal tubo. b)Inserire l'impugnatura nel tubo telescopico fino allo scatto. Per sbloccare, premere la bussola di sblocco e rimuovere l'impugnatura. b)Spingere il tubo telescopico nel raccordo della spazzola per pavimenti fino allo scatto. Per sbloccare, premere la bussola di sblocco e rimuovere il tubo telescopico. Figura 5* ● Regolando il tasto di scorrimento / la guarnizione di scorrimento nel senso indicato dalla freccia, sbloccare il tubo telescopico e regolare la lunghezza desiderata. Figura 6* ● Spingere il supporto per accessori sulla bocchetta combinata e agganciarlo al tubo di aspirazione/tubo telescopico. Figura 7* ● Applicare il supporto per accessori sul tubo telescopico nella posizione desiderata. ● Inserire l'ugello del rivestimento e l'ugello per fessure nel supporto per accessori con una leggera pressione dall'alto o dal basso. Figura 8 ● Afferrare il cavo di collegamento alla rete elettrica a livello della spina, estrarlo fino a ottenere la lunghezza desiderata e inserire quindi la spina. Figura 9 Attivazione/disattivazione ● Attivare/disattivare l'aspirapolvere azionando il tasto ON/OFF. Figura 10 Regolazione della forza di aspirazione La forza di aspirazione desiderata può essere regolata su più livelli ruotando il selettore nel senso indicato dalla freccia. Potenza minima Per la pulizia di materiali delicati, quali ad es. imbottiture, tende, ecc. Potenza media Per la pulizia quotidiana in condizioni di sporco limitato. Potenza elevata Per la pulizia di rivestimenti resistenti, di pavimenti duri e in caso di forte sporco. Figura 11* Tubo telescopico con tasto di scorrimento e regolatore d'aria laterale La potenza di aspirazione può essere impostata anche ruotando, in direzione della freccia, il regolatore d'aria laterale. Regolatore d'aria laterale aperto =>potenza di aspirazione ridotta Regolatore d'aria laterale chiuso => potenza di aspirazione massima Figura 4* a)Inserire il tubo telescopico nel raccordo della spazzola per pavimenti. Per separare i componenti, ruotare leggermente il tubo ed estrarlo dalla spazzola per pavimenti.

• a seconda della specifica dotazione Aspirazione Bocchetta per perforazioni* ! Attenzione Le spazzole per pavimenti sono soggette a forte Figura 15* ● Fissare la bocchetta per perforazioni all'impugnatura e applicarla quindi alla parete in modo che l'apertura dalla bocchetta si venga a trovare direttamente al di sopra del foro da effettuare. ● Impostare l'apparecchio sul livello di potenza minimo e attivarlo. ● La bocchetta per perforazioni viene mantenuta nella posizione desiderata dalla stessa forza di aspirazione. A seconda delle caratteristiche della superficie della parete da perforare, potrebbe essere necessario regolare ulteriormente la potenza al fine di ottimizzare il fissaggio della bocchetta per perforazioni. Durante la perforazione, la polvere fine viene aspirata automaticamente. usura in base alle caratteristiche del pavimento duro (come piastrelle grezze, in cotto). È quindi importante controllare a intervalli regolari la base della spazzola. Basi usurate o con spigoli vivi possono danneggiare i pavimenti più delicati, come il parquet e il linoleum. Il produttore non risponde di eventuali danni derivanti dall'utilizzo di spazzole usurate. Figura 12 Regolazione della bocchetta per pavimenti commutabile: Tappeti e moquette Pavimenti lisci

Quando vengono aspirate particelle più grosse, assicurarsi che esse siano aspirate in successione e con cura per evitare che si occluda il canale di aspirazione della spazzola. Eventualmente sollevare la spazzola per poter aspirare meglio lo sporco. Figura 13* Aspirazione con accessori aggiuntivi Applicare le spazzole al tubo di aspirazione o all'impugnatura, in funzione delle proprie esigenze: a)La bocchetta per fessure permette di aspirare fessure, angoli, ecc. b)La bocchetta per imbottiture permette di aspirare imbottiture di mobili, tende, ecc. Vano intrappola-giocattoli* Il vano intrappola-giocattoli permette di evitare l'aspirazione di piccoli oggetti nel sacchetto raccoglipolvere. Figura 14* a)Staccare il tubo telescopico dall'impugnatura. Montare il vano intrappola-giocattoli tra l'impugnatura e il tubo di aspirazione. b)Ruotando la rotellina in senso antiorario fino al suo innesto in posizione, la funzione di raccolta viene attivata. I piccoli oggetti verranno trattenuti nel contenitore di raccolta. Ruotando la rotellina in senso orario, la funzione di raccolta viene invece disattivata. c) Per estrarre i piccoli oggetti raccolti, sbloccare e aprire lo sportellino. ● Ad estrazione avvenuta, schiudere lo sportellino finché non si sente uno scatto. ● Se necessario, gli oggetti raccolti possono essere leggermente aspirati con il bocchettone dell'impugnatura. ● Dopo l'utilizzo, smontare il vano intrappola-giocattoli. Figura 16 In caso di brevi pause è possibile utilizzare il supporto ausiliario di parcheggio situato sul lato posteriore dell'apparecchio. ● In seguito alla disattivazione dell'apparecchio, inserire il gancio della spazzola per pavimenti nell'apposita fessura sul lato dell'apparecchio. Figura 17 Per superare ostacoli, quali per esempio le scale, è possibile trasportare l'apparecchio afferrandolo in corrispondenza dell'impugnatura. Dopo la pulizia Figura 18 a) Estrarre la spina. b)Tirare brevemente il cavo di collegamento alla rete elettrica e rilasciarlo subito (il cavo si arrotola automaticamente). Figura 19 Per trasportare e /riporre l'apparecchio, è possibile servirsi dello strumento ausiliario di stazionamento situato sul lato inferiore dell'apparecchio stesso. a)Posizionare l'apparecchio verticalmente. b)Inserire il gancio della bocchetta per pavimenti nell'apposita fessura sul lato inferiore dell'apparecchio. Sostituzione del filtro spegnere l'apparecchio prima di sosti! Attenzione: tuire il filtro! ! Attenzione Il vano intrappola giocattoli non è pensato per essere montato costantemente sull'aspirapolvere; deve per tanto essere montato soltanto in caso di necessità.

• a seconda della specifica dotazione

Sostituzione del sacchetto filtro Aspirapolvere con microfiltro igiene* Figura 20* ● Se con la spazzola per pavimenti sollevata da terra e la potenza di aspirazione impostata sulla regolazione massima, l'indicatore di sostituzione del filtro sul coperchio è completamente pieno, occorre sostituire il sacchetto raccoglipolvere anche se non è ancora pieno. In questo caso è il tipo di contenuto a rendere necessaria la sostituzione. La bocchetta, il tubo di aspirazione e il tubo flessibile non devono essere intasati; in caso contrario, l'indicatore di sostituzione del filtro potrebbe scattare. ● Per eliminare le occlusioni, è possibile staccare l’impugnatura dal tubo flessibile. Figura 24* ● Aprire il coperchio del vano di raccolta dello sporco. Figura 21 Apertura coperchio a)Sbloccare il coperchio tirando la leva di chiusura nel senso indicato dalla freccia. b)Aprire il coperchio tirando nel senso indicato dalla freccia. Aspirapolvere con filtro Hepa* Se l'apparecchio è dotato di un filtro Hepa, questo deve essere sostituito una volta all'anno. Figura 22 a)Chiudere il sacchetto filtro tirando la linguetta di chiusura. b)Estrarre il sacchetto filtro. c) Inserire un nuovo sacchetto filtro. d)Inserire il sacchetto filtro sul supporto fino al raggiungimento del dispositivo di arresto. il coperchio si chiude solo dopo che è ! Attenzione: stato applicato il sacchetto filtro. Pulizia del filtro di protezione del motore Si consiglia di pulire il filtro di protezione del motore a intervalli regolari, battendolo leggermente e lavandolo! Figura 23 ● Aprire il coperchio del vano di raccolta dello sporco. Figura

a)Sbloccare il filtro di protezione del motore tirandolo lateralmente ed estrarlo seguendo la direzione indicata dalla freccia. b)Pulire il filtro di protezione del motore battendolo leggermente. c) In caso di forte sporco, è necessario lavare il filtro di protezione del motore. ● Successivamente, lasciarlo asciugare per almeno 24 ore. d)In seguito alla pulizia, inserire il filtro di protezione del motore nell'apparecchio, fissarlo bene e chiudere il coperchio del vano di raccolta dello sporco. Figura

a)Sbloccare il portafiltro azionando la leva di chiusura nel senso indicato dalla freccia. b)Rimuovere il microfiltro igiene. c) Il microfiltro igiene può essere lavato. Successivamente, lasciarlo asciugare per almeno 24 ore. d)Rimuovere il microfiltro igiene. Montare sull'apparecchio il nuovo microfiltro igiene. e)Montare il portafiltro sull’apparecchio e farlo innestare in posizione. Figura 25* ● Aprire il coperchio del vano di raccolta dello sporco. Figura

● Tirando la linguetta di chiusura nel senso indicato dalla freccia, sbloccare il filtro Hepa ed estrarlo dall'apparecchio. ● Battere l'unità filtro e sciacquarla sotto l'acqua corrente. L'unità può essere lavata in lavatrice con lavaggio delicato a max. 30° C e con la velocità di centrifuga minima. CONSIGLIO: collocare l'unità filtro in un sacchetto per proteggere il resto del bucato. ● Dopo che il filtro Hepa è completamente asciutto (almeno 24 ore) riposizionarlo nell'apparecchio e bloccarlo. ● Chiudere lo sportello posteriore. Dopo aver aspirato piccole particelle di polvere (come ad es. gesso, cemento e così via) pulire il filtro di protezione del motore battendolo e, se necessario, sostituire il filtro di protezione del motore e il filtro d'igiene. Manutenzione Prima di pulire l'aspirapolvere, è necessario disattivarlo e staccare la spina. L'aspirapolvere e gli accessori in materiale plastico possono essere puliti con un normale detergente per plastica. utilizzare strumenti abrasivi né detergenti uni! Non versali o per vetro. Non immergere mai l'aspirapolvere nell'acqua. Il vano di raccolta dello sporco può essere pulito se necessario con un altro aspirapolvere o semplicemente mediante un panno/ pennello asciutto. Con riserva di modifiche tecniche.

• a seconda della specifica dotazione

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea.
