MANUALE UTENTE RCB53421NW AEG-ELECTROLUX

Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno la vita - funzioni che non troverete sulle normali apparecchiature. Vi invitiamo a dedicare qualche minuto alla lettura del presente manuale, per conoscere come trarre il massimo vantaggio dall'utilizzo della vostra apparecchiatura. Visitate il nostro sito web per: Ricevere consigli d'uso, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza: www.aeg.com/webselfservice Registrare il vostro prodotto e ricevere un servizio migliore: www.registeraeg.com Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.aeg.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei seguenti dati: Modello, numero dell'apparecchio (PNC), numero di serie. Le informazioni si trovano sulla targhetta di identificazione. Avvertenza/Attenzione - Importanti Informazioni per la sicurezza Informazioni e suggerimenti generali Informazioni sull'ambiente Con riserva di modifiche.

INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare

www.aeg.com sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone

Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti. Non consentire ai bambini di giocare con l'apparecchiatura. I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiatura senza essere supervisionati. Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

1.2 Avvertenze di sicurezza generali

L'apparecchiatura è destinata all'uso domestico e applicazioni simili, tra cui: – case di campagna; cucine di negozi, uffici e altri ambienti di lavoro – clienti di hotel, motel, bed and breakfast e altri ambienti residenziali Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, non siano ostruite. Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento. Non danneggiare il circuito refrigerante. Non utilizzare apparecchiature elettriche all'interno dei comparti di conservazione degli alimenti, ad eccezione di quelli consigliati dal costruttore. ITALIANO

Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura. Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici. Non conservare in questa apparecchiatura sostanze esplosive come bombolette spray contenenti un propellente infiammabile. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.

2. ISTRUZIONI DI SICUREZZA

AVVERTENZA! L’installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Togliere tutto l'imballaggio e i bulloni per il trasporto.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.
• Assicurarsi che l'aria possa circolare liberamente attorno all'apparecchiatura.
• In fase di prima installazione o dopo aver girato la porta, attendere almeno 4 ore prima di collegare l'apparecchiatura alla sorgente di alimentazione. Questo serve a consentire all'olio di fluire nuovamente nel compressore.
• Prima di eseguire eventuali operazioni sull'apparecchiatura (ad esempio invertire la porta), togliere la spina dalla presa di corrente.

• Non installare l'apparecchiatura in prossimità di radiatori, fornelli, forni o piani di cottura.
• Non installare l'apparecchiatura dove sia esposta alla luce solare diretta.
• Non installare questa apparecchiatura in luoghi troppo umidi o freddi, come aggiunte strutturali, garage o cantine.
• Quando si sposta l'apparecchiatura, sollevarla dal bordo anteriore, così da non graffiare il pavimento.

2.2 Collegamento elettrico

AVVERTENZA! Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.
• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.
• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
• Non utilizzare prese multiple e prolunghe.
• Accertarsi di non danneggiare i componenti elettrici (ad es. la spina di alimentazione, il cavo di alimentazione, il compressore). Contattare il Centro di Assistenza

www.aeg.com Autorizzato o un elettricista per sostituire i componenti elettrici.

• Il cavo di alimentazione deve rimanere sotto il livello della spina di alimentazione.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

AVVERTENZA! Rischio di lesioni, scottature o scosse elettriche.

• Non modificare le specifiche tecniche dell'apparecchiatura.
• Non introdurre apparecchiature elettriche (ad es. gelatiere) nell'apparecchiatura se non specificamente consentito dal produttore.
• Fare attenzione a non danneggiare il circuito refrigerante. Esso contiene isobutano (R600a), un gas naturale con un alto livello di compatibilità ambientale, tuttavia il gas è infiammabile.
• Nel caso di danno al circuito refrigerante, assicurarsi che non si sviluppino fiamme libere e scintille nel locale. Aerare bene l'ambiente.
• Non appoggiare oggetti incandescenti sulle parti in plastica dell'apparecchiatura.
• Non introdurre bevande analcoliche nel vano congelatore. Si verrà a creare una pressione nel contenitore della bevanda.
• Non conservare gas e liquidi infiammabili nell'apparecchiatura.
• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.
• Non toccare il compressore o il condensatore. Sono incandescenti.
• Non togliere o toccare gli oggetti nel vano congelatore con le mani bagnate o umide.

• Non ricongelare del cibo precedentemente scongelato.
• Attenersi alle istruzioni per la conservazione riportate sulla confezione del cibo surgelato.

• Il tipo di lampadina utilizzata per questa apparecchiatura non può essere utilizzato per l'illuminazione domestica

AVVERTENZA! Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• L'unità refrigerante di questa apparecchiatura contiene idrocarburi. L’unità deve essere ricaricata ed ispezionata esclusivamente da personale qualificato.

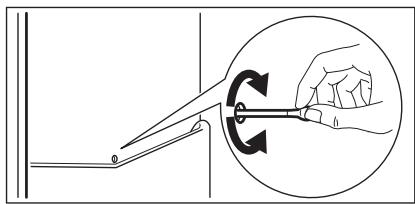

• Controllare regolarmente lo scarico dell'apparecchiatura e, se necessario, pulirlo. L'ostruzione dello scarico può causare un deposito di acqua di sbrinamento sul fondo dell'apparecchiatura.

AVVERTENZA! Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Rimuovere la porta per evitare che bambini e animali domestici rimangano chiusi all’interno dell’apparecchiatura.
• Il circuito refrigerante e i materiali di isolamento di questa apparecchiatura rispettano l'ozono.
• La schiuma isolante contiene gas infiammabili. Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura. ITALIANO

• Non danneggiare i componenti dell'unità refrigerante che si trovano vicino allo scambiatore di calore.

1 Scala della temperatura 2 Icona modalità ECO 3 Icona FROSTMATIC 4 Tasto temperatura

impostata si sposta di 1 posizione e la spia LED corrispondente si illumina. Premere il tasto della temperatura ripetutamente fino a che non viene selezionata la temperatura richiesta. L'impostazione viene memorizzata.

sfiorare il tasto temperatura finché tutti i LED non si accendono. ECO mode viene impostata automaticamente dopo circa 3 secondi.

1. Per spegnere l'apparecchiatura

premere il tasto temperatura per 3 secondi. Tutte le spie LED si spengono.

2. Per scollegare l’apparecchiatura dalla

corrente elettrica, staccare la spina dalla presa di alimentazione.

3.3 Regolazione della

temperatura Per regolare la temperatura, premere il tasto temperatura. Ogni volta che viene premuto il tasto, la temperatura La selezione è progressiva, variando da + 2°C a + 8°C. Impostazione più fredda: +2°C. Impostazione più calda: +8°C Impostazione più adeguata: ECO modalità (da +3 a +4°C). È importante ricordare che la temperatura all'interno dell'apparecchiatura è condizionata dai seguenti fattori:

• Temperatura ambiente
• frequenza di apertura della porta
• quantità di alimenti conservati
• posizione dell'apparecchiatura.

3.4 Modalità sleep del display

Dopo 30 secondi senza nessuna interazione con l'apparecchiatura, il display passa in modalità sleep. Solo la spia LED corrispondente alla temperatura attualmente impostata si illumina in modo lieve. Tutti gli altri indicatori LED sono spenti. Per disattivare questa modalità premere il tasto temperatura.

In questa modalità la temperatura è impostata fra +3 e +4°C. Questa è la temperatura ottimale per garantire una buona conservazione del cibo con un consumo energetico ridotto. Per attivare ECO, premere il tasto della temperatura finché l'indicatore LED accanto all'icona modalità ECO, si illumina.

3.6 funzione FROSTMATIC

Se occorre inserire una grande quantità di alimenti nel frigorifero, (per esempio al ritorno dalla spesa, o se occorre ridurre rapidamente la temperatura nel vano congelatore) per congelare rapidamente degli alimenti, per una corretta conservazione del cibo, consigliamo di attivare la funzione FROSTMATIC. Per attivare questa funzione premere il tasto temperatura ripetutamente fino a che l'indicatore LED vicino all'icona FROSTMATIC non si accende. Si illumina inoltre l'indicatore LED corrispondente a +2°C. Questa funzione si interrompe in modo automatico dopo 52 ore. Quando la funzione si disattiva, viene ripristinata l'impostazione di temperatura precedente. Sarà possibile disattivare questa funzione in qualsiasi momento premendo il tasto temperatura e scegliendo una nuova impostazione temperatura. La funzione corrisponde sia al vano frigorifero che al vano congelatore.

4. UTILIZZO QUOTIDIANO

4.1 Congelamento di alimenti

freschi Il vano congelatore è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di alimenti congelati e surgelati. Per congelare alimenti freschi, attivare la funzione FROSTMATIC almeno 24 ore prima di introdurli nel vano congelatore. Sistemare i cibi da surgelare in nello scomparto inferiore. La quantità massima di alimenti congelabili in 24 ore è riportata sulla targhetta dei dati, un'etichetta presente sulle pareti interne dell'apparecchiatura. Il processo di congelamento dura 24 ore: non aggiungere altri alimenti da congelare per tutta la durata del processo. Al termine del processo di congelamento, ritornare alla temperatura richiesta (vedere "FunzioneFROSTMATIC"). In questa condizione la temperatura del vano frigorifero potrebbe scendere al di sotto di 0°C. Qualora ciò accadesse, è necessario reimpostare la temperatura a un livello più alto. ITALIANO

4.2 Conservazione dei

surgelati Al primo avvio o dopo un periodo di non utilizzo, lasciare in funzione l'apparecchiatura per almeno 2 ore attivando la funzione FROSTMATIC prima di introdurre gli alimenti. Per conservare grandi quantità di cibo, togliendo dall'apparecchiatura tutti i cassetti e sistemando il cibo sul ripiano di vetro, si ottengono risultati migliori. In caso di sbrinamento accidentale, per esempio a causa di un'interruzione dell'alimentazione elettrica, se l'alimentazione manca per un periodo superiore al valore indicato nella tabella dei dati tecnici sotto "Tempo di risalita", il cibo scongelato deve essere consumato rapidamente o cucinato immediatamente e quindi ricongelato (dopo il raffreddamento). Disporre gli alimenti in modo da consentire una corretta circolazione dell’aria. Tenere gli alimenti sui ripiani a una distanza non inferiore a 20 mm dalla parete posteriore e 15 mm dalla porta.

La funzione DYNAMICAIR consente di far raffreddare il cibo rapidamente e di avere una temperatura più uniforme all'interno dello scomparto. Si consiglia di attivare la funzione DYNAMICAIR quando la temperatura ambiente supera i 25°C. Per attivare il dispositivo DYNAMICAIR premere il tasto al di sopra dello stesso. La spia verde si accende. Quando si spegne l'apparecchiatura, ricordare di spegnere la ventola premendo nuovamente il tasto. La spia verde si spegne.

4.3 Conservazione di alimenti

nello scomparto frigo Coprire o avvolgere gli alimenti, in particolare quelli con un gusto o un aroma forte.

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

5.1 Pulizia dell'interno

Prima di utilizzare l'apparecchiatura per la prima volta, lavare l'interno e gli accessori con acqua tiepida e sapone neutro per eliminare il tipico odore dei prodotti nuovi, quindi asciugare accuratamente.

ATTENZIONE! Non usare detergenti, polveri abrasive, detergenti a base di cloro od olio, dato che potrebbero danneggiare le finiture.

5.2 Pulizia periodica

ATTENZIONE! Evitare di tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchiatura.

www.aeg.com ATTENZIONE! Prestare attenzione a non danneggiare il sistema refrigerante. ATTENZIONE! Quando si sposta l'apparecchiatura, sollevarla per il bordo anteriore, così da non graffiare il pavimento. L'apparecchiatura deve essere pulita regolarmente:

1. Lavare l'interno e gli accessori con

acqua tiepida e sapone neutro.

2. Ispezionare regolarmente le

guarnizioni della porta ed eliminare con un panno umido tracce di sporco e residui.

3. Risciacquare e asciugare

4. Pulire il condensatore e il

compressore sul retro dell'apparecchiatura con una spazzola. Questa operazione migliorerà le prestazioni dell'apparecchiatura riducendone i consumi di energia.

L'apparecchiatura è "frost free". Ciò significa che non si forma brina durante il normale funzionamento sulle pareti interne dell'apparecchiatura o sugli alimenti. L'assenza di brina è dovuta alla circolazione continua di aria fredda all'interno del comparto mossa da una ventola ad azionamento automatico. L'acqua di sbrinamento giunge attraverso un condotto in un apposito recipiente posto sul retro dell'apparecchiatura, sopra il motocompressore, dove evapora. È importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento, situato al centro del canale sulla parete posteriore, per evitare che l'acqua fuoriesca sugli alimenti.

5.4 Periodi di non utilizzo

Se l'apparecchiatura non viene utilizzata per un lungo periodo, adottare le seguenti precauzioni:

1. Scollegare l'apparecchiatura dalla

2. Estrarre tutti gli alimenti.

3. Pulire l'apparecchiatura e tutti gli

4. Lasciare la porta/le porte socchiusa/e

per evitare la formazione di odori sgradevoli.

6. RISOLUZIONE DEI PROBLEMI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Problema Causa possibile Soluzione L'apparecchiatura è rumorosa. L'apparecchio non è apControllare se l'apparecchiatupoggiato in modo corretto. ra è appoggiata in modo stabile. ITALIANO Problema Causa possibile Soluzione La lampadina non si accende. La lampadina è in modalità stand-by. Chiudere e riaprire la porta. La lampadina non si accende. La lampada è guasta. Contattare il Centro di Assistenza Autorizzato più vicino. Il compressore rimane sem- La temperatura impostata pre in funzione. non è corretta.

Fare riferimento al capitolo "Funzionamento"/"Pannello di controllo". Sono stati introdotti molti alimenti contemporaneamente. Attendere alcune ore e ricontrollare la temperatura. La temperatura ambiente è troppo alta Fare riferimento al grafico della classe climatica sulla targhetta dei dati. Gli alimenti introdotti nell'apparecchiatura erano troppo caldi. Lasciar raffreddare gli alimenti a temperatura ambiente prima di introdurli. La funzione FROSTMATIC è Fare riferimento a "Funzioattiva. neFROSTMATIC ". Il compressore non si avvia Ciò è normale, non si è veimmediatamente dopo ave- rificato alcun errore. re premuto il tastoFROSTMATIC, oppure dopo avere cambiato la temperatura. Il compressore si avvia dopo un certo intervallo. Scorre dell'acqua all'interno Lo scarico dell'acqua è del frigorifero. ostruito. Pulire lo scarico dell'acqua. Gli alimenti impediscono all'acqua di scorrere nell'apposito collettore. Evitare di disporre gli alimenti direttamente contro la parete posteriore. Presenza di acqua sul pavimento. L'acqua di sbrinamento non Collegare lo scarico dell'acqua viene scaricata nella bacidi sbrinamento alla bacinella nella di evaporazione posta di evaporazione. sopra il compressore. Impossibile impostare la temperatura. La FROSTMATIC o COOLMATIC funzione è attiva. Disattivare manualmente la funzione FROSTMATIC o COOLMATIC oppure aspettare a impostare la temperatura finché la funzione si disattiva automaticamente. Far riferimento alla "FROSTMATIC o COOLMATIC funzione".

www.aeg.com Problema Causa possibile Soluzione La temperatura all'interno Il regolatore della tempera- Impostare una temperatura dell'apparecchiatura è trop- tura non è impostato corsuperiore/inferiore. po bassa/troppo alta. rettamente. La temperatura degli alimenti è troppo alta. Prima di introdurre gli alimenti, lasciarli raffreddare a temperatura ambiente. Sono stati introdotti molti alimenti contemporaneamente. Introdurre gli alimenti un poco alla volta. La funzione FROSTMATIC è Fare riferimento a "Funzioattiva. neFROSTMATIC ". I pannelli laterali dell'apparecchiatura sono caldi. Si tratta di uno stato normale causato dal funzionamento dello scambiatore di calore. Verificare che ci siano almeno 30 mm di spazio fra ogni lato dell'apparecchiatura e il mobilio nelle vicinanze quando la temperatura ambiente supera i 38°C. C'è troppa acqua condensata sulla parete posteriore del frigorifero. La porta è stata aperta con eccessiva frequenza. Aprire la porta solo se necessario. La porta non è stata chiusa completamente. Controllare che la porta sia chiusa completamente. Il cibo conservato non è stato avvolto nell'apposito materiale. Avvolgere gli alimenti in un imballaggio adeguato prima di riporli all'interno dell'apparecchiatura. Hai cercato di ri-aprire la porta subito dopo averla chiusa. Attendere alcuni secondi fra la chiusura e la riapertura della porta. La porta non si apre facilmente. Se il consiglio non da risultati, contattare il Centro di Assistenza Autorizzato più vicino.

6.2 Sostituzione della

lampadina L'apparecchiatura è dotata di una lampadina interna a LED a lunga durata. Solo al Centro di Assistenza è permesso sostituire l'impianto d'illuminazione. Contattare un Centro Assistenza autorizzato. ITALIANO

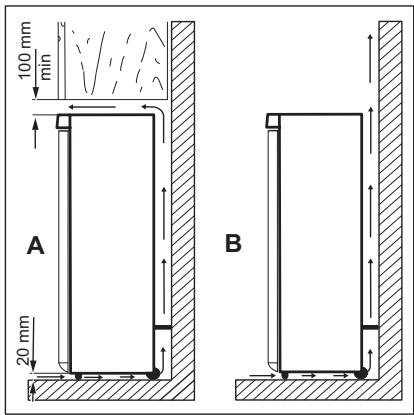

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza. 100 mm min

7.1 Luogo d'installazione

7.2 Luogo di utilizzo

Deve essere possibile scollegare l'apparecchiatura dalla rete elettrica. Eseguire perciò l'installazione facendo sì che la spina rimanga facilmente accessibile. L'apparecchiatura deve essere installata lontano da fonti di calore come per esempio termosifoni, boiler, luce solare diretta, ecc. Verificare che sul lato posteriore sia garantita un'adeguata circolazione dell'aria. Per ottenere prestazioni ottimali, se l'apparecchiatura è installata sotto un pensile, si raccomanda di mantenere una distanza minima di 100mm tra quest'ultimo e lo spigolo superiore dell'apparecchiatura. Se possibile, tuttavia, evitare di installare l'apparecchiatura sotto un pensile. Uno o più piedini regolabili alla base dell'armadietto garantiscono che l'apparecchiatura resti in piano.

20 mm Installare l'apparecchiatura in un luogo asciutto, ben ventilato, la cui temperatura ambiente corrisponda alla classe climatica indicata sulla targhetta dei dati del modello: ATTENZIONE! Per garantire l'adeguato funzionamento con temperature ambiente superiori ai 38ºC, si consiglia di mantenere una distanza di 30 mm tra i lati dell'apparecchiatura e i mobili vicini.

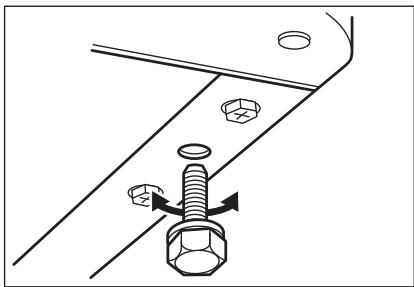

L'apparecchiatura deve trovarsi perfettamente in piano. Per correggere gli eventuali dislivelli è possibile regolare in altezza i due piedini anteriori.

7.4 Collegamento elettrico

• Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta dei dati corrispondano a quelle dell'impianto domestico.

• L'apparecchiatura deve disporre di una messa a terra. La spina del cavo di alimentazione è dotata di un apposito contatto. Se la presa di corrente dell'impianto domestico non è collegata a terra, allacciare l'apparecchiatura a una presa di terra separata in conformità alle norme in vigore, rivolgendosi a un elettricista qualificato.
• Il produttore declina ogni responsabilità qualora le suddette precauzioni di sicurezza non vengano rispettate.

• Questa apparecchiatura è conforme alle direttive CEE.

7.5 Possibilità di invertire la

porta Per modificare il senso di apertura della porta, contattare il Centro di Assistenza Autorizzato più vicino. L'intervento di inversione delle porte eseguito dai tecnici del Centro di Assistenza Autorizzato sarà a carico dell'utente.

Altezza 1850 mm Tensione

Larghezza 595 mm Frequenza 50 Hz Profondità 647 mm Tempo di risalita 18 ore I dati tecnici sono riportati sulla targhetta dei dati applicata sul lato esterno o interno dell'apparecchiatura e sull'etichetta dei valori energetici.

9. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza. ITALIANO
